NÁVOD K OBSLUZE SVÁŘECÍCH ZDROJŮ PROFIMIG 161 PROFIMIG 180

Transkript

1 NÁVOD K OBSLUZE SVÁŘECÍCH ZDROJŮ PROFIMIG 161 PROFIMIG 180

2 Všeobecné podmínky Zapojení, instalace a použití svářecích poloautomatů POFIMIG je možné pouze po důkladném pročtení a seznámením se s návodem obsluhy. Neodborné používání stroje a nedodržování instrukcí může poškodit zařízení, Vaše zdraví, způsobit úraz nebo smrt. Nedovolte dětem pohybovat se poblíž stroje a v místě sváření. Lidem se srdečními potížemi doporučujeme před používáním stroje konzultaci s lékařem. Jakékoliv opravy a zásahy do stroje může provádět pouze kvalifikovaný personál v autorizovaném servisu s ohledem na dodržení pokynů bezpečnosti práce s elektrickými zařízeními. Vlastní zásah do stroje může způsobit změnu svářecích parametrů stroje. Vlastní zásah dále způsobí ztrátu záruky stroje a zároveň se stává i životu nebezpečným. Nedodržování pokynů v návodu způsobuje poškozování stroje, ztrátu záruky a ohrožuje zdraví. Svařovací stroje jsou v souladu s příslušnými normami a nařízeními Evropské Unie a České republiky. Svařovací invertory musí být používány výhradně pro svařování a ne pro jiné neodpovídající použití. Nikdy nepoužívejte svařovací stroj s odstraněnými kryty. Odstraněním krytů se snižuje účinnost chlazení a může dojít k poškození stroje. Dodavatel v tomto případě nepřejímá odpovědnost za vzniklou škodu a nelze z tohoto důvodu také uplatnit nárok na záruční opravu. Obsluha svařovacích strojů je povolena pouze vyškoleným a zkušeným osobám. Operátor musí dodržovat normy ČSN EN , ČSN , 1993, ČSN , 1993 a veškerá bezpečnostní ustanovení tak, aby byla zajištěna jeho bezpečnost a bezpečnost třetí strany. NEBEZPEČI PŘI SVÁŘENÍ A BEZPEČNOSTNI POKYNY PRO OBSLUHU JSOU UVEDEY: ČS /1993 Bezpečnostni ustanoveni pro obloukove svařeni kovů. ČS /1993 Bezpečnostni předpisy pro svařeni a plasmove řezani. Svářečka musí procházet periodickými kontrolami podle ČSN /1990. Pokyny pro provádění této revize, viz. Paragraf 3 vyhláška ČÚPB č.48/1982 sb., ČSN :1990 a ČSN :1993 čl. 7.3.DODRŽUJTE VŠEOBECNE PROTIPOŽARNI PŘEDPISY! DODRŽUJTE VŠEOBECNÉ PROTIPOŽÁRNÍ PŘEDPISY při současném respektování místních specifických podmínek. Svařování je specifikováno vždy jako činnost s rizikem požáru. Svařovani v mistech s hořlavymi nebo s vybušnymi materialy je přisně zakazano. Na svařovacím stanovišti musí být vždy hasící přístroje. Pozor! Jiskry mohou způsobit zapálení mnoho hodin po ukončení svařování především na nepřístupných místech. Po ukončení svařování nechte stroj minimálně deset minut dochladit. Pokud nedojde k dochlazení stroje, dochází uvnitř k velkému nárůstu teploty, která může poškodit výkonové prvky. BEZPEČOST PRACE PŘI SVAŘOVAI KOVŮ OBSAHUJICICH OLOVO, KADMIUM, ZIEK, RTUŤ A BERYLIUM Učiňte zvláštní opatření, pokud svařujete kovy, které obsahují tyto kovy: U nádrží na plyn, oleje, pohonné hmoty atd. (i prázdných) neprovádějte svářečské práce, neboť hrozi nebezpeči vybuchu. Svařeni je možne provadětpouze podle zvlaštnich předpisů!!! V prostorach s nebezpečim vybuchuplati zvlaštni předpisy. Před každym zasahem v elektricke časti, sejmuti krytu nebo čištěnim je nutne odpojit zařizeni ze sitě. Všeobecná charakteristika PROFIMIG jsou stroje určené ke sváření nízkolegovaných a nízkostopových ocelí (MAG), ocelí stopových (MIG). Využití strojů je v odvětví klempířství a lehčí dílenské práci. Stroj využívá svářecích drátů s průměry 0,6-0,8mm. Lze použít i dráty na sváření bez plynu. Sváření drátem bez plynu nevyžaduje použití tak vysokého svářecího proudu jako sváření běžným drátem. Stroje PROFIMIG jsou zařízení určená pro jednofázovou síť 230V,50Hz. Stroje mají skokovou regulaci napětí sváření a také termopojistku, chránící před přehřátím transformátoru. Stroj je dodáván s přívodníma kabelem el. Proudu 3m, hořákem 2,5m, zemnící kabel o délce 3m, plynovou hadičkou a redukčním ventilem Ar/CO2. V případě sváření drátem bez plynu změnte polaritu.

3 Technická data Stroj PROFIMIG 161 PROFIMIG 180 Napájení 230V/50Hz 230V/50Hz Max. příkon 6,3kVA 7,5kVA Třída jištění 20 A/C 25 A/C Napětí volného běhu V V Svářecí proud A A Zatěžovatel 10% 10% 160A 180A Průměr drátu 0,6-0,8 mm 0,6-0,8 mm Cívka 5kg 5kg Ochrana krytu IP21 IP21 Chlazení ventilátor ventilátor Váha 36kg 37kg Zatížení Směrnice uvádí dobu zatížení v 10 minutovém cyklu. Za 60% (40%) pracovní cyklus zatěžování se považují 6 (4) minuty z deseti minutového časového úseku. Jestliže je povolený pracovní cyklus překročen, bude v důsledku nebezpečného přehřátí přerušen termostatem, v zájmu ochrany komponentů zdroje svařovacího proudu. Příprava stroje k práci abychom zajistili dlouhou životnost stroje a bezpečnou práci stroje, je důležité dodržovat několik zásad: přístroj musí být umístěn na dobře ventilovaném místě s dobrou cirkulací vzduchu nedávejte stroj na mokrá a vlhká místa seznamte se s technickými daty svářečky a jejich nastavením uklidit z dosahu svářečky všechny předměty, které by mohly být příčinou vzniku požáru při sváření používejte odpovídající oděv, obuv a ochranné pomůcky před zapnutím zdroje svařovacího proudu zkontrolujte ještě jednou, že napětí a frekvence elektrické sítě odpovídá výrobnímu štítku. Připojení k síti Před připojenim svařečky do napajeci sitě se ujistěte, že hodnota napěti a frekvence napajeni v siti odpovida napěti na vyrobnim štitku přistroje a že je hlavni vypinač svařečky v pozici 0. Používejte pouze originální zástrčku strojů pro připojení do el. Sítě. Překontrolujte veškeré uzemnění. V případě potřeby zásahu do el. Sítě, tuto práci musí provádět pouze kvalifikovaný elektrikář.

4 Nastavení svářecích parametrů Před zapojením stroje do sítě se ujistěte, že hlavní vypínač svářečky je v pozici 0 vypnuto. Ujistit se, že zařízení je správně uzemněno a všechny kabely řádně zapojeny. Před zavedením drátu se ujistěte, že používáte správný bovden k použitému průměru svářecího drátu. Do průměru 0,8mm je bovden modrý, 1,0-1,2mm je bovden červený a průměr 1,6 je bovden žlutý. Pamatujte, že ke sváření stopových ocelí a hliníku se používá teflonový bovden a ke sváření nízkolegovaných, nízkostopových a mědi se používá bovden kovový. Dále dbejte na použítí správného průvlaku (špičky) odpovídajícího průměru svářecího drátu. Na předním panelu nastavte požadované svářecí hodnoty. Jemné nastavení dokončíte při práci. Nastavení svářecího drátu Odklopte horní kryt stroje Ujistěte se, že vkládáte cívku ve shodě s technickými údaji o stroji. Dbejte na správný průměr svařovacího drátu a průměru cívky. Překontrolujte kladky za pomoci jejich odklopení. Pouřívejte správné kladky! Sváříte-li drátem na oceli, užívejte kladky s drážkami ve tvaru písmene V, v případě použití svářecího drátu na hliník, s drážkami ve tvaru U. Vložte cívku s drátem, přičemž dbejte na správnou pozici cívky, aby směr odvíjení drátu směřoval do posuvného zařízení stroje. Zajistěte cívku proti uvolnění a odvinutí. Konec (začátek) drátu odjistěte od cívky, zapilujte, aby nedošlo k poškození bovdenu při zavadění drátu strojem a hořákem. Pro zavedení drátu se doporučuje mírně uvolnit doléhavost kladek. Vsuňte drát do kladek, posuvného zařízení a do konektoru hořáku. Nyní kladky opět dotáhněte. Z hořáku sejměte hubici a odšroubujte průvlak (špičku) Spusťte stroj a následně nastavte regulátor posuvu drátu na střední pozici. Rozviňte svářecí hořak, aby byl natažen do linie, stiskněte svářecí tlačítko až do doby, kdy se objeví drát (cca 20mm), uvolněte tlačítko. Zašroubujte průvlak, nasaďte hubici Donastavte tesnost kladek (doprava=dotažení; doleva=uvolnění). Příliš volné kladky způsobí špatné odvíjení drátu a jeho prokluzování. Příliš těsné kladky deformují drát a způsobuje nekvalitní sváření. Připojení ochranného plynu Lahev s odpovídajícím ochranným plynem náleží umístit do zadí části stroje a zabezpečit ji před převrácením pomocí řetězu. Na malý okamžik uvolněte ventil lahve aby byly odstraněny případné nečistoty. Namontujte redukční ventil, tak aby byly manometry ve svislé pozici. Spojte plynovou hadičkou lahev se svářecím strojem Před zahájením sváření uvolněte závit redukčního ventilu. Po ukončení sváření, zavřete ventil plynové lahve.

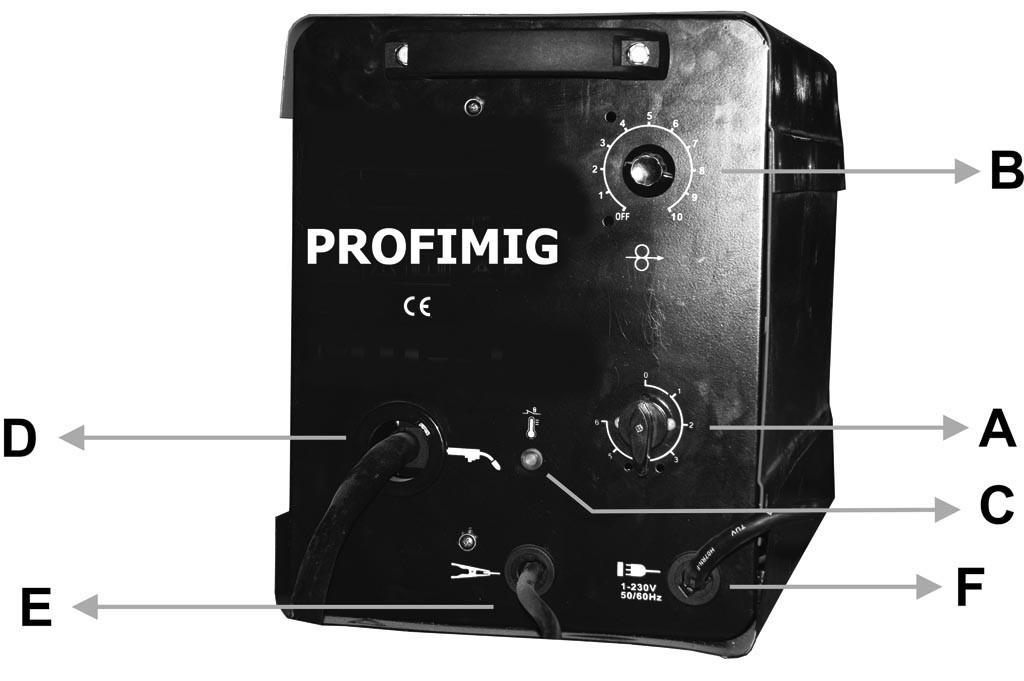

5 Popis panelu stroje PROFIMIG A hlavní vypínač pozice 0=stroj je vypnutý, pozice 1-6=regulace svářecího proudu B regulátor rychlosti podávání drátu C kontrolka signalizující přehřátí stroje (zapnuta ochrana přehřátí) D Konektor připojení svářecího hořáku E konektor připojení zemnícího kabelu F síťový kabel UPOZORNĚNÍ neměnte nastavení svářecího proudu během sváření, můžete tím poškodit regulátor svářecího proudu nebo samotný stroj!!! Dlouhodobé sváření PROFIMIG 161/180 Dlouhodobé sváření je nejčastěji používané nastavení stroje pro svářecí práce. Spustit zařízení a zároveň nastavit svářecí proud regulátorem A, to způsobí rozsvícení kontrolky a spuštění ventilátoru. Nastavit požadovaný průtok ochranného plynu, cca 8-10 l/min Nastavit rychlost podávání drátu regulátorem C Přiblížit hořák k svářeným předmětům, tak, aby mezi hubicí hořáku a svářenými předměty byla vzdálenost cca 10mm. Stisknout svářecí tlačítko, čímž se uzavře okruh a započne svářecí oblouk. Volba svářecích parametrů Základními parametry procesu sváření MIG/MAG jsou: napětí/proud sváření a rychlost podávání drátu. Zvětšení svářecího proudu způsobí zvětšení tavení materiálu( hloubku lázně) a prodloužení oblopuku. Zvětšení rychlosti podeje drátu způsobuje, že hořák bude oddalován od svářených předmětů. To samé může způsobi příliš malý svářecí proud. Když je rychlost podeje drátu nízká nebo svářecí proud je příliš vysoký, na koci svářecího drátu se tvoří velké kapky. Nadměrný rozstřik svědčí o příliš malém svářecím proudu nebo přiliž velké rychlosti podeje drátu.

6 Údržba Plánování údržby stroje je závislé na intenzitě používání stroje. Pravidelná údržba v souladu s návodem a bezpečnostními pokyny prodlužuje životnost stroje. Denně očistit zemnící kabel, očistit hubici hořáku od nečistot a ošetřit ochrannými prostředky Překontrolovat kabel hořáku a zemnící kabel, bezpečně uložit Překontrolovat, zda-li není poškozen sítový kabel, případně zajistit jeho opravu Ujistit se, že kolem stroje je volně cirkulující vzduch Vyměnit nebo opravit poškozené díly Měsíčně Překontrolovat stav elektrických spojů uvnitř stroje Očistit povrchní plochy stroje a dotahnout uvolněné části Pomocí vzduchového proudu očistit vnitřek stroje PREVENCE PŘED URAZEM ELEKTRICKYM PROUDEM Neprovádějte opravy stroje v provozu a je-li zapojen do el. sítě. Před jakoukoli údržbou nebo opravou vypněte stroj z el. sítě. Svařovací stroje PROFIMIG musí být obsluhovány a provozován kvalifikovaným personálem. Všechna připojení musí souhlasit s platnými regulemi a normami ČSN , ČSN EN a zákony zabraňujícími úrazům. Nesvařujte ve vlhku, vlhkém prostředí, nebo za deště. Nesvařujte s opotřebovanými nebo poškozenými svařovacími kabely. Vždy kontrolujte svařovací hořák, svařovací a napájecí kabely a ujistěte se, že jejich izolace není poškozena, nebo nejsou vodiče volné ve spojích. Nesvařujte se svařovacím hořákem a se svařovacími a napájecími kabely, které mají nedostatečný průřez. Zastavte svařování, jestliže jsou hořák, nebo kabely přehřáté, aby se zabránilo rychlému opotřebování izolace. Nikdy se nedotýkejte nabitých částí el. obvodu. Po použití opatrně odpojte svařovací hořák od stroje a zabraňte kontaktu s uzemněnými částmi. ZPLODINY A PLYNY PŘI SVAŘOVANI BEZPEČOSTNI POKYNY Zajistěte čistou pracovní plochu a odvětrávání od veškerých plynů vytvářených během svařování, zejména v uzavřených prostorách. Umístěte svařovací soupravu do dobře větraných prostor. Odstraňte veškerý lak, nečistoty a mastnoty, které pokrývají části určené ke svařování tak, aby se zabránilouvolňování toxických plynů. Pracovní prostory vždy dobře větrejte. Nesvařujte v místech, kde je podezření z úniku Zemního či jiných výbušných plynů, nebo blízko u spalovacích motorů. Nepřibližujte svařovací zařízení k vanám určeným pro odstraňování mastnoty a kde se používají hořlavé látky a vyskytují se výpary trichlorethylenu nebo jiného chloru, jež obsahuje uhlovodíky, používané jako rozpouštědla, neboť svařovací oblouk a produkované ultrafialové záření s těmito parami reagují a vytvářejí vysoce toxické plyny.

7 OCHRANA PŘED ZAŘENIM, POPALENINAMI A HLUKEM Nikdy nepoužívejte rozbité nebo defektn ochranné masky. Umísťujte průhledné čiré sklo před ochranné tmavé sklo za účelem jeho ochrany. Chraňte své oči speciální svařovací kuklou opatřenou ochranným tmavým sklem (ochranný stupeň DIN 9 14). Nedívejte se na svářecí oblouk bez vhodného ochranného štítu nebo helmy. Nesvařujte pře tím, než se ujistíte, že všichni lidé ve vaší blízkosti jsou vhodně chráněni. Ihned odstraňte nevyhovující ochranné tmavé sklo. Dávejte pozor, aby oči blízkých osob nebyly poškozeny ultrafialovými paprsky produkovanými svářecím obloukem. Vždy používejte ochranný oděv, vhodnou pracovní obuv, netříštivé brýle a ochranné rukavice. Používejte ochranná sluchátka nebo ušní výplně. Používejte kožené rukavice, abyste zabránili spáleninám, a oděrkám při manipulaci s materiálem. ZABRANĚNI POŽARU A EXPLOZE Odstraňte z pracovního prostředí všechny hořlaviny. Nesvařujte v blízkosti hořlavých materiálů či tekutin, nebo v prostředí s výbušnými plyny. Nemějte na sobě oblečení impregnované olejem a mastnotou, neboť by jiskry mohly způsobit požár. Nesvařujte materiály, které obsahovaly hořlavé substance, nebo ty, které vytváří toxické, nebo hořlavé páry pokud se zahřejí. Nesvařujte před tím, než zjistíte, které substance materiály obsahovaly. Dokonce nepatrné stopy hořlavého plynu nebo tekutiny mohou způsobit explozi. Nikdy nepoužívejte kyslík k vyfoukávání kontejnerů. Vyvarujte se svařování v prostorách a rozsáhlých dutinách, kde by se mohl vyskytovat Zemní či jiný výbušný plyn. Mějte blízko Vašeho pracoviště hasicí přístroj. Nikdy nepoužívejte kyslík ve svařovacím hořáku, ale vždy jen netečné plyny a jejich směsi. NEBEZPEČI SPOJENE S ELEKTROMAGNETICKYM POLEM Elektromagnetické pole vytvářené strojem při svařování může být nebezpečné lidem s kardiostimulátory, pomůckami pro neslyšící a s podobnými zařízeními. Tito lidé musí přiblížení k zapojenému přístroji konzultovat se svým lékařem. Nepřibližujte ke stroji hodinky, nosiče magnetických dat, hodiny apod., pokud je v provozu. Mohlo by dojít v důsledku působení magnetického pole k poškození těchto přístrojů. Svařovací stroje jsou ve shodě s ochrannými požadavky stanovenými směrnicemi o elektromagnetické kompatibilitě (EMC). Zejména se shodují s technickými předpisy normy ČSN EN a předpokládá se jejich široké použití ve všech průmyslových oblastech, ale není pro domácí použití! V případě použití v jiných prostorách než průmyslových mohou existovat nutná zvláštní opatření (viz ČSN EN 50199, 1995 čl. 9). Jestliže dojde k

8 elektromagnetickým poruchám, je povinností uživatele nastalou situaci vyřešit. SUROVINY A ODPAD Tyto stroje jsou postaveny z materiálů, které neobsahují toxické nebo jedovaté látky pro uživatele. Během likvidační fáze by měl být přístroj rozložen a jeho jednotlivé komponenty by měly být rozděleny podle typu materiálu, ze kterého byly vyrobeny. LIKVIDACE POUŽITEHO ZAŘIZENI Pro likvidaci vyřazeného zařízení využijte sběrných míst/dvorů určených ke zpětnému odběru. Použité zařízení nevhazujte do běžného odpadu a použijte postup uvedený výše. MANIPULACE A USKLADNĚNI STLAČENYCH PLYNŮ Vždy se vyhněte kontaktu mezi kabely přenášejícími svařovací proud a lahvemi se stlačeným plynem a jejich uskladňovacími systémy. Vždy uzavírejte ventily na lahvích se stlačeným plynem, pokud je zrovna nebudete používat. Ventily na lahvi inertního plynu by měly být úplně otevřeny, když jsou používány. Zvýšená opatrnost by měla být při pohybu s lahví stlačeného plynu, aby se zabránilo poškozením či úrazům. Nepokoušejte se plnit lahve stlačeným plynem, vždy používejte příslušné regulátory a tlakové redukce. V případě, že chcete získat další informace, konzultujte bezpečnostní pokyny týkající se používání stlačených plynů dle norem ČSN a ČSN
