Ovládání programu Charge Monitor (pro nabíječky sekce A, pro balancery sekce B a C)

Transkript

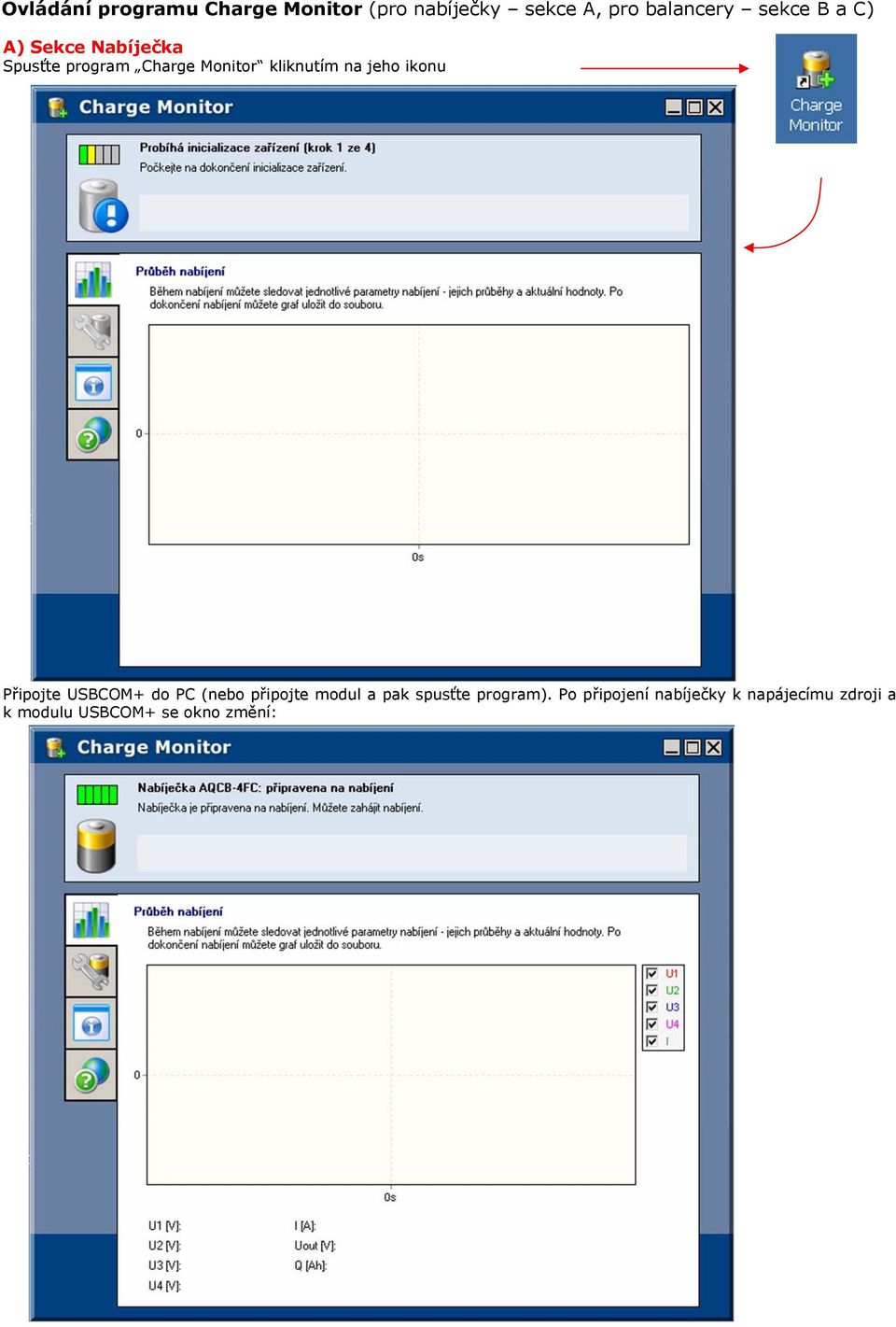

1 Ovládání programu Charge Monitor (pro nabíječky sekce A, pro balancery sekce B a C) A) Sekce Nabíječka Spusťte program Charge Monitor kliknutím na jeho ikonu Připojte USBCOM+ do PC (nebo připojte modul a pak spusťte program). Po připojení nabíječky k napájecímu zdroji a k modulu USBCOM+ se okno změní:

2 2 / 19 Ovládání programu Charge Monitor V okně Nastavení parametrů můžete vyčíst, případně změnit nastavení nabíječky. V okně Technická data zjistíte aktuální verze firmware vaší nabíječky

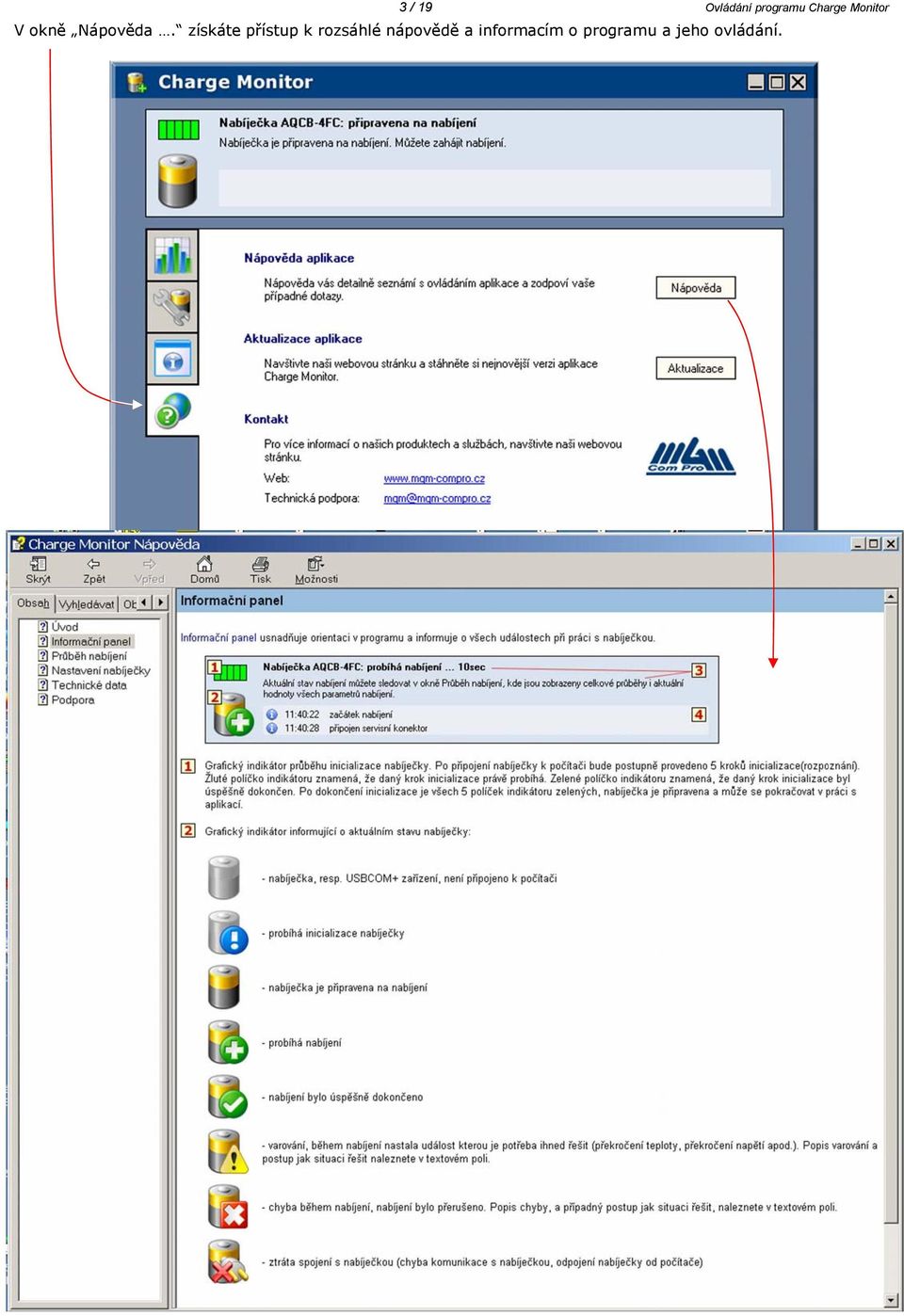

3 3 / 19 Ovládání programu Charge Monitor V okně Nápověda. získáte přístup k rozsáhlé nápovědě a informacím o programu a jeho ovládání.

4 4 / 19 Ovládání programu Charge Monitor Po připojení baterie k nabíječce začíná automaticky nabíjení. Jeho průběh včetně aktuálních hodnot napětí jednotlivých článků, celkového napětí baterie, proudů a dodaného náboje vidíte v základním okně. Hodnoty včetně grafu se neustále aktualizují. Okno lze zvětšit na celou obrazovku dle zvyklostí Windows. Detaily grafu lze získat vybráním oblasti myší při současném stisku levého tlačítka myši. Vybraný detail

5 5 / 19 Ovládání programu Charge Monitor Detail vybrané oblasti. Stiskem pravého tlačítka získáte přístup jak k nastavování grafu, tak i k návratu ze zvětšeného detailu. Zde je uveden v příkladu počátek nabíjení záměrně dost rozhozených článků 1500 mah. Nastavený nabíjecí proud 1,5A. Vidíte, že srovnání proběhlo velmi rychle (prakticky do 4 minut). Dále se nabíjejí články již srovnané. Tzn. i když ukončíte nabíjení v 50%, budou články vyrovnány. To žádná jiná metoda nezajistí. Srovnání je řádově s tolerancí 6 mv!!! (U1, U2, U3).

6 6 / 19 Ovládání programu Charge Monitor Zde je velmi dobře vidět, jak se srovnané články společně nabíjejí. Diference mezi články zůstává v oblasti 6 mv. Po dosažení zvoleného napětí (zde 4,15V / článek) po 30 minutách nabíjení přechází nabíječka z režimu konstantního proudu na konstantní napětí. Po poklesu nabíjecího proudu na 1/16 nastaveného počátečního proudu ukončí nabíječka nabíjení.

7 B) Sekce Balancery jeden balancer Spusťte program Charge Monitor kliknutím na jeho ikonu 7 / 19 Ovládání programu Charge Monitor Připojte nabíjené články k nabíječce a začněte články nabíjet Počkejte, až nabíječka dosáhne požadovaného proudu. Připojte balancer přímo k USBCOM+ kabelem CC_04 (nebo kabelem CC_05 na modul CM-3 a přes kabel CC_03 na USBCOM+). Kablík je ze zadní strany balanceru zasunout do patřičného konektoru. Protože je konektor v balanceru dost hluboko, zasuňte konektor kablíku pomocí tenkého úzkého nástroje (malý šroubováček bez ostrých hran, apod.) až na doraz. Dejte pozor ať nepoškodíte kablíky. Kablík CC_05 můžete nechat zasunutý v balanceru již trvale, abyste nemuseli tuto operaci opakovat. Pokud byste přesto potřebovali kablík CC_05 vyjmout, proveďte to opatrným tahem za kablík. Zde zasunout konektor kablíku CC_05 nebo CC_04 Správná orientace konektoru: (rovná ploška konektoru nahoru)

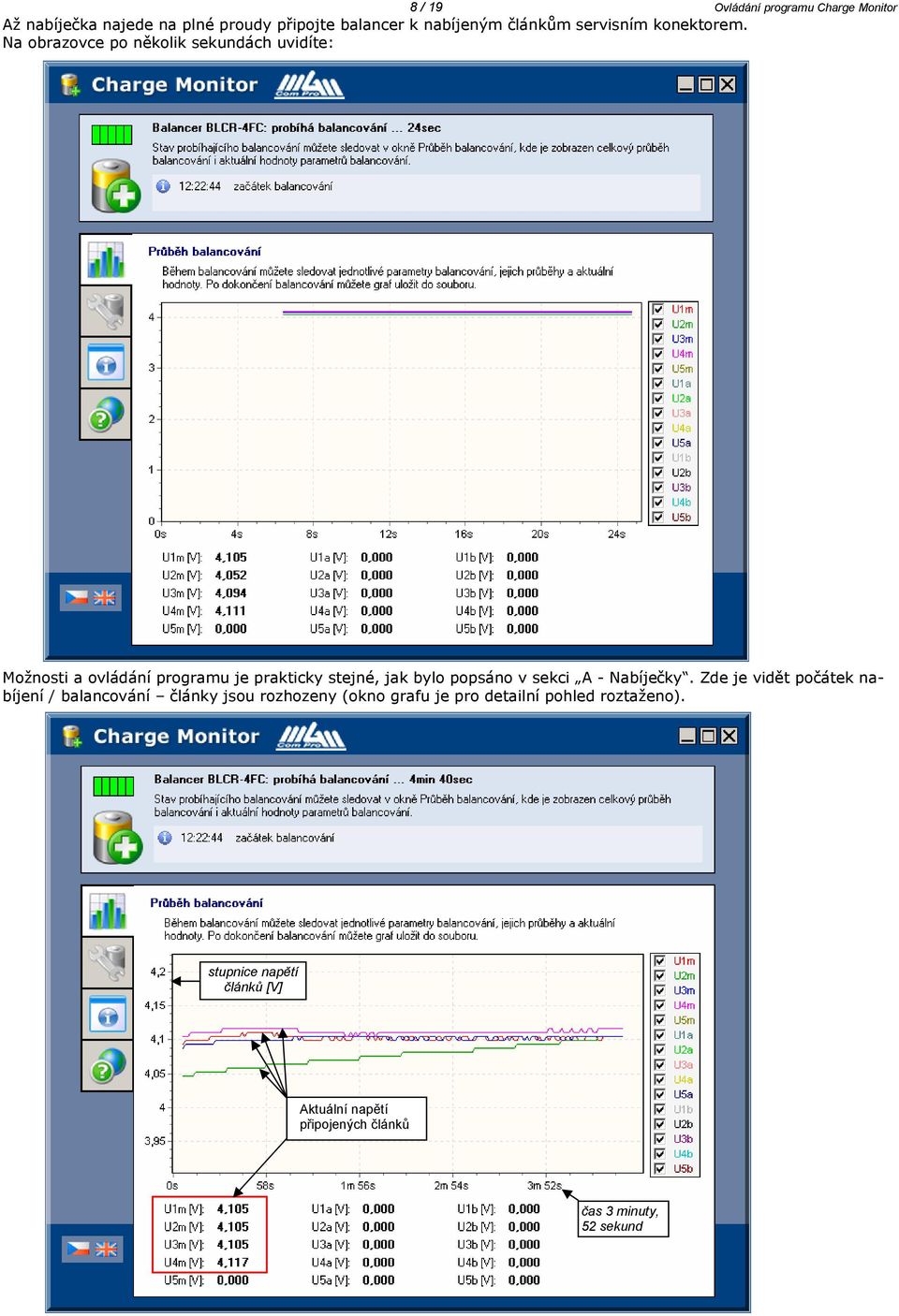

8 8 / 19 Ovládání programu Charge Monitor Až nabíječka najede na plné proudy připojte balancer k nabíjeným článkům servisním konektorem. Na obrazovce po několik sekundách uvidíte: Možnosti a ovládání programu je prakticky stejné, jak bylo popsáno v sekci A - Nabíječky. Zde je vidět počátek nabíjení / balancování články jsou rozhozeny (okno grafu je pro detailní pohled roztaženo). stupnice napětí článků [V] Aktuální napětí připojených článků čas 3 minuty, 52 sekund

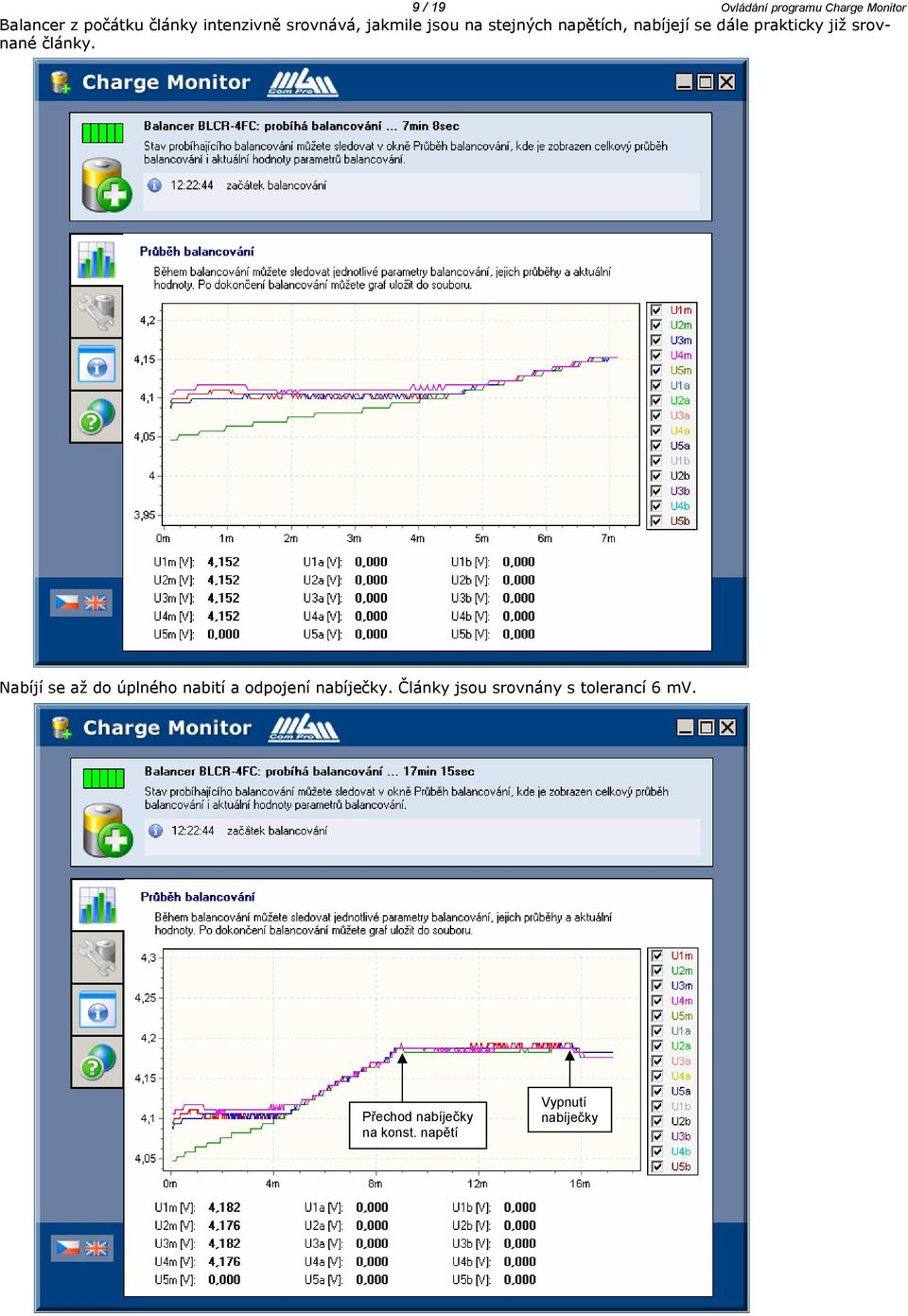

9 9 / 19 Ovládání programu Charge Monitor Balancer z počátku články intenzivně srovnává, jakmile jsou na stejných napětích, nabíjejí se dále prakticky již srovnané články. Nabíjí se až do úplného nabití a odpojení nabíječky. Články jsou srovnány s tolerancí 6 mv. Přechod nabíječky na konst. napětí Vypnutí nabíječky

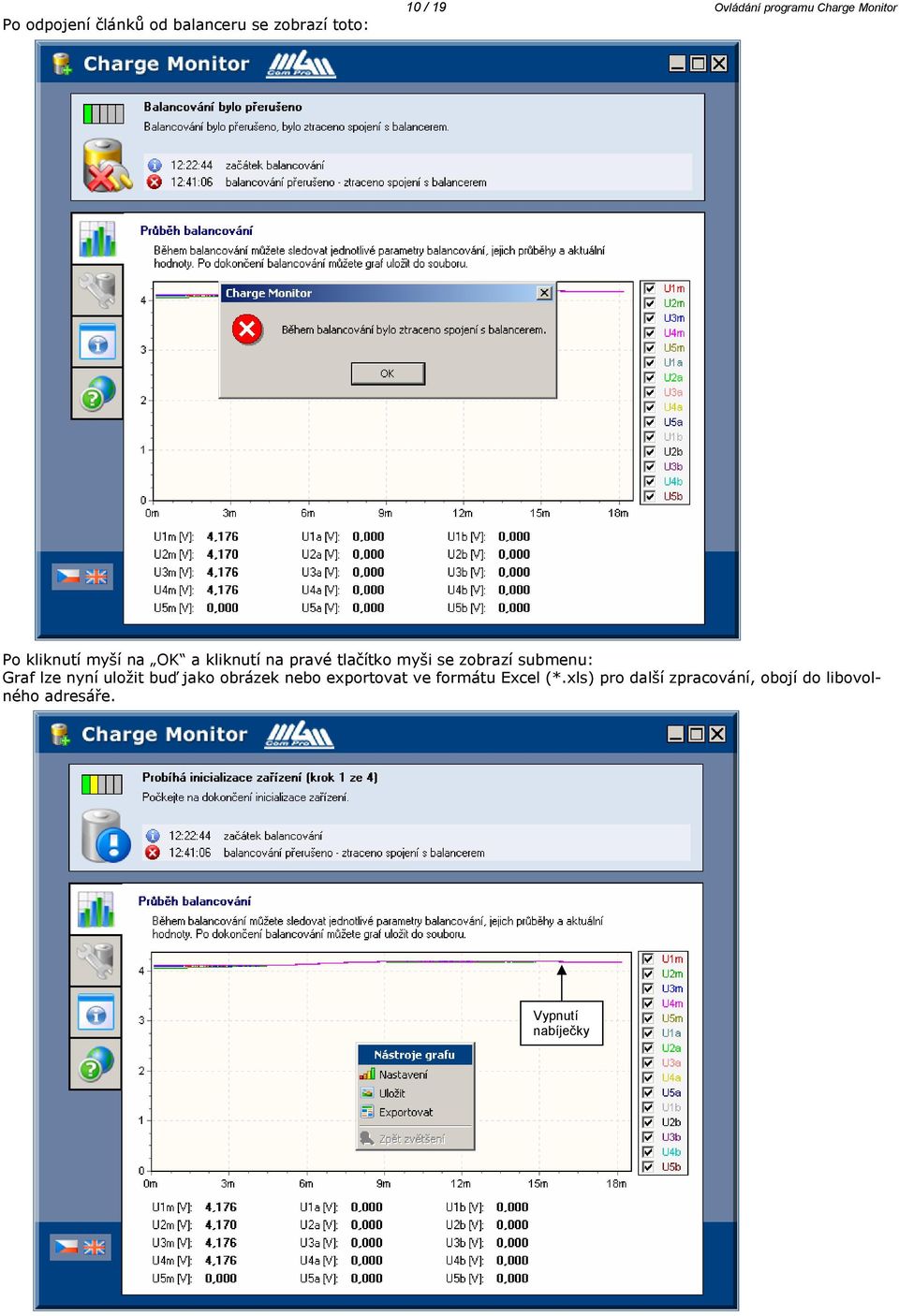

10 Po odpojení článků od balanceru se zobrazí toto: 10 / 19 Ovládání programu Charge Monitor Po kliknutí myší na OK a kliknutí na pravé tlačítko myši se zobrazí submenu: Graf lze nyní uložit buď jako obrázek nebo exportovat ve formátu Excel (*.xls) pro další zpracování, obojí do libovolného adresáře. Vypnutí nabíječky

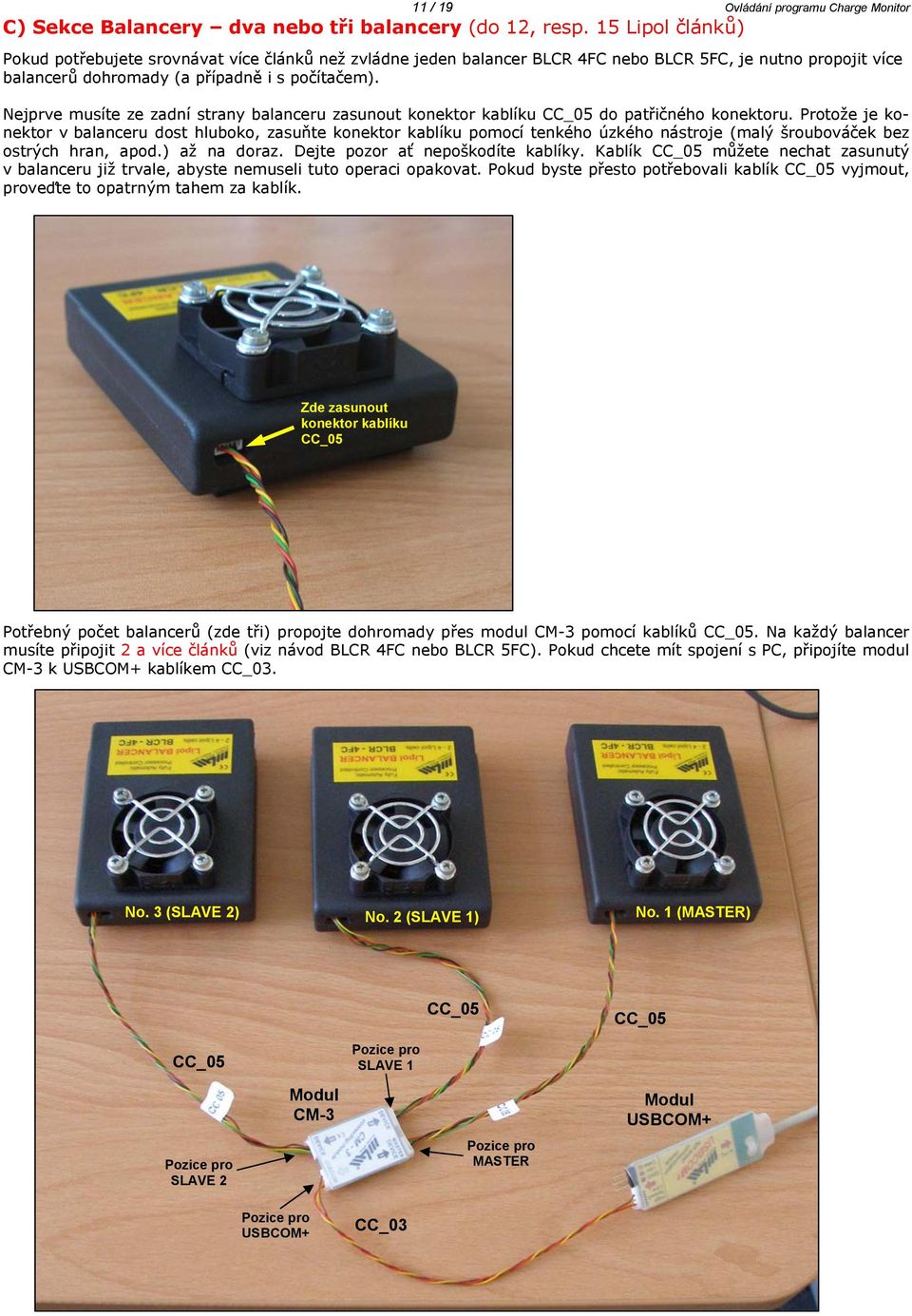

11 11 / 19 Ovládání programu Charge Monitor C) Sekce Balancery dva nebo tři balancery (do 12, resp. 15 Lipol článků) Pokud potřebujete srovnávat více článků než zvládne jeden balancer BLCR 4FC nebo BLCR 5FC, je nutno propojit více balancerů dohromady (a případně i s počítačem). Nejprve musíte ze zadní strany balanceru zasunout konektor kablíku CC_05 do patřičného konektoru. Protože je konektor v balanceru dost hluboko, zasuňte konektor kablíku pomocí tenkého úzkého nástroje (malý šroubováček bez ostrých hran, apod.) až na doraz. Dejte pozor ať nepoškodíte kablíky. Kablík CC_05 můžete nechat zasunutý v balanceru již trvale, abyste nemuseli tuto operaci opakovat. Pokud byste přesto potřebovali kablík CC_05 vyjmout, proveďte to opatrným tahem za kablík. Zde zasunout konektor kablíku CC_05 Potřebný počet balancerů (zde tři) propojte dohromady přes modul CM-3 pomocí kablíků CC_05. Na každý balancer musíte připojit 2 a více článků (viz návod BLCR 4FC nebo BLCR 5FC). Pokud chcete mít spojení s PC, připojíte modul CM-3 k USBCOM+ kablíkem CC_03. No. 3 (SLAVE 2) No. 2 (SLAVE 1) No. 1 (MASTER) CC_05 CC_05 CC_05 Pozice pro SLAVE 2 Pozice pro USBCOM+ Modul CM-3 Pozice pro SLAVE 1 CC_03 Pozice pro MASTER Modul USBCOM+

12 12 / 19 Ovládání programu Charge Monitor Příklad zapojení nabíjecího pracoviště. V popředí jsou propojené balancery BLCR 4FC, za nimi 3 čtyřčlánky Etec 1700 mah (celkem jeden 12-ti článek) se třemi servisními konektory SCA_5. V pozadí laboratorní zdroj, nahrazující v tomto případě nabíječku pro 12 Lipol článků. Nastaven je na 50.5V (má být 12 4,2=50,4V). Napětí je nutno nastavit přesným voltmetrem, nelze spoléhat na voltmetr zdroje, ten většinou nemá odpovídající přesnost. Baterie zatím není připojena. Nabíjecí proud Nabíjecí napětí Zdroj nahrazující nabíječku (zatím nepřipojen) Vývod + Vývod E 1700 / 4S E 1700 / 4S E 1700 / 4S (Dohromady 12-ti článek E 1700 /12S) SLAVE 2 SLAVE 1 MASTER

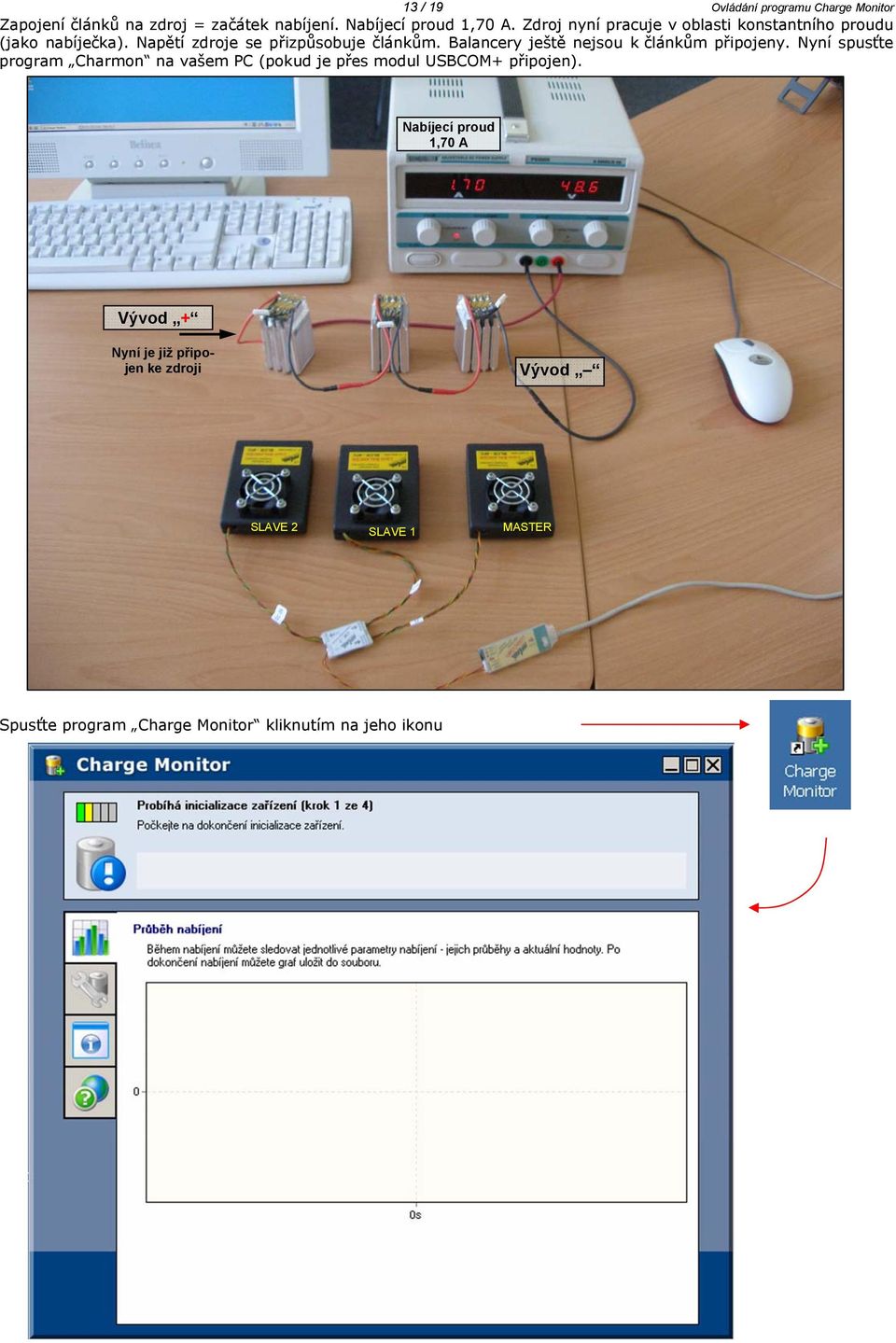

13 13 / 19 Ovládání programu Charge Monitor Zapojení článků na zdroj = začátek nabíjení. Nabíjecí proud 1,70 A. Zdroj nyní pracuje v oblasti konstantního proudu (jako nabíječka). Napětí zdroje se přizpůsobuje článkům. Balancery ještě nejsou k článkům připojeny. Nyní spusťte program Charmon na vašem PC (pokud je přes modul USBCOM+ připojen). Nabíjecí proud 1,70 A Vývod + Nyní je již připojen ke zdroji Vývod SLAVE 2 SLAVE 1 MASTER Spusťte program Charge Monitor kliknutím na jeho ikonu

14 14 / 19 Ovládání programu Charge Monitor Připojení 1. balanceru (MASTER) k nabíjeným článkům (u minusového konce). Vývod + Vývod Připojení článků pomocí servisního konektoru SCA_5 MASTER SLAVE 2 SLAVE 1 Na obrazovce se po několika sekundách zobrazí napětí článků připojených k tomuto balanceru (křivky i čísla).

15 15 / 19 Ovládání programu Charge Monitor Připojení 2. balanceru (SLAVE 1) k nabíjeným článkům. Vývod + Připojení dalších článků pomocí servisního konektoru SCA 5 Vývod SLAVE 2 SLAVE 1 MASTER Na obrazovce se opět po několika sekundách zobrazí napětí článků připojených k tomuto balanceru (křivky i čísla).

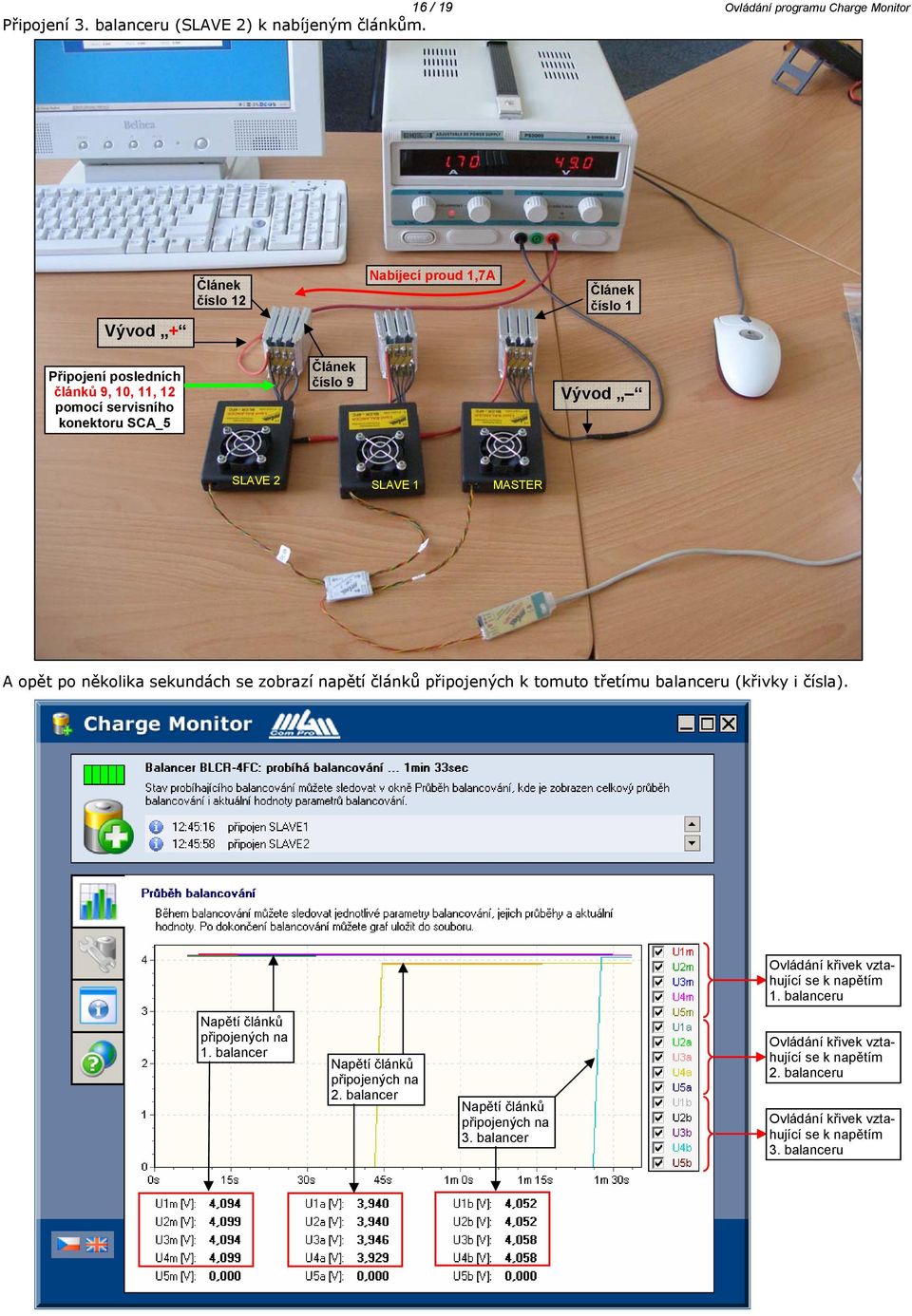

16 16 / 19 Ovládání programu Charge Monitor Připojení 3. balanceru (SLAVE 2) k nabíjeným článkům. Vývod + Článek číslo 12 Nabíjecí proud 1,7A Článek číslo 1 Připojení posledních článků 9, 10, 11, 12 pomocí servisního konektoru SCA_5 Článek číslo 9 Vývod SLAVE 2 SLAVE 1 MASTER A opět po několika sekundách se zobrazí napětí článků připojených k tomuto třetímu balanceru (křivky i čísla). Ovládání křivek vztahující se k napětím 1. balanceru Napětí článků připojených na 1. balancer Napětí článků připojených na 2. balancer Napětí článků připojených na 3. balancer Ovládání křivek vztahující se k napětím 2. balanceru Ovládání křivek vztahující se k napětím 3. balanceru

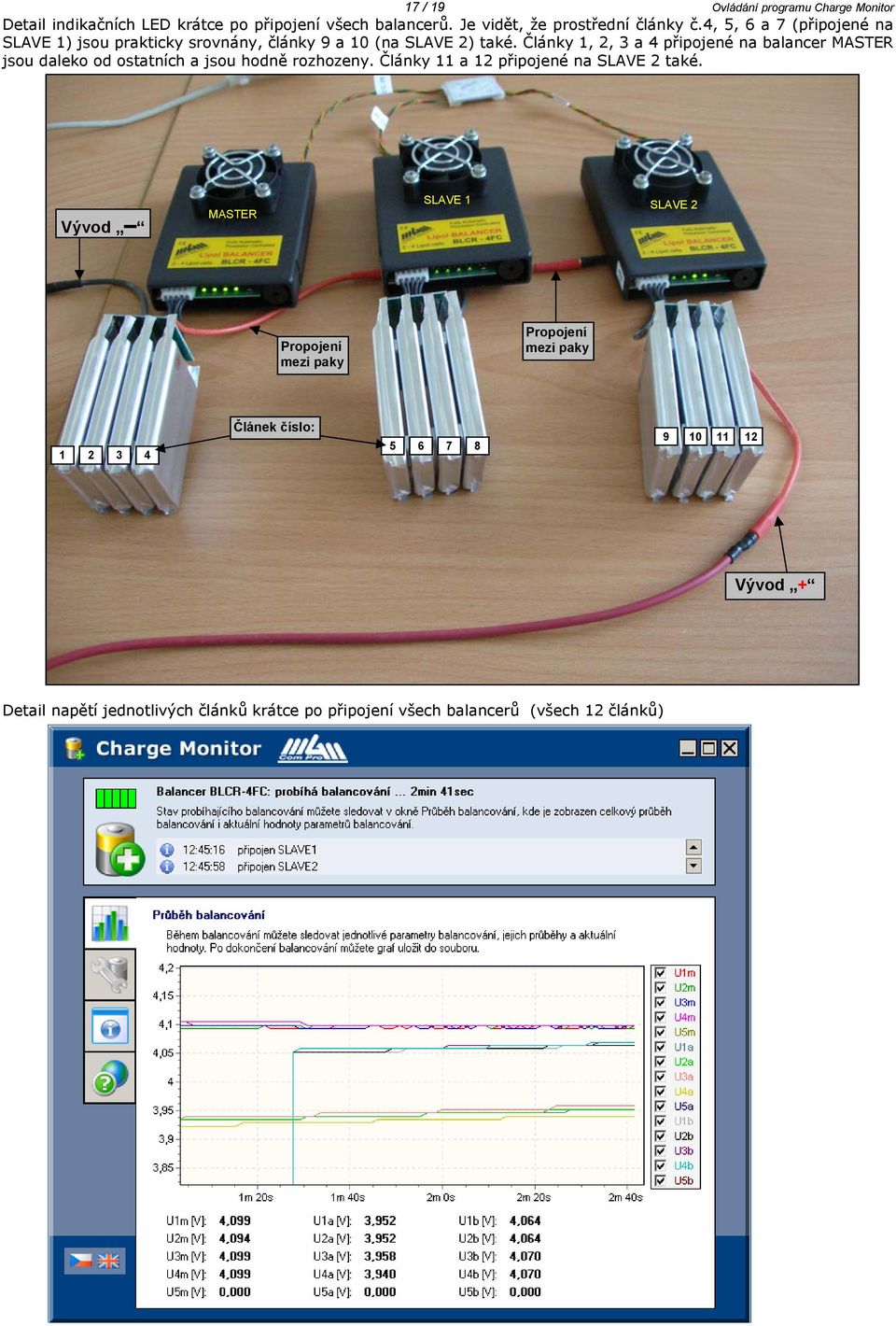

17 17 / 19 Ovládání programu Charge Monitor Detail indikačních LED krátce po připojení všech balancerů. Je vidět, že prostřední články č.4, 5, 6 a 7 (připojené na SLAVE 1) jsou prakticky srovnány, články 9 a 10 (na SLAVE 2) také. Články 1, 2, 3 a 4 připojené na balancer MASTER jsou daleko od ostatních a jsou hodně rozhozeny. Články 11 a 12 připojené na SLAVE 2 také. Vývod MASTER SLAVE 1 SLAVE 2 Propojení mezi paky Propojení mezi paky Článek číslo: Vývod + Detail napětí jednotlivých článků krátce po připojení všech balancerů (všech 12 článků)

18 18 / 19 Ovládání programu Charge Monitor Detail napětí jednotlivých článků ve vězším časovém úseku. Je vidět počáteční srovnání všech článků, společné nabíjení na koncové napětí (zde 4,217V, napětí zdroje nahrazujícího nabíječku uhnulo na 50,6V) a rovný úsek kdy klesá nabíjecí proud. Totéž v celkovém měřítku.

19 19 / 19 Ovládání programu Charge Monitor Detail poslední části nabíjení / srovnávání. Nabíjecí proud postupně klesl až na ca 100 ma a nabíjení bylo ukončeno. Je vidět, že všech 12 článků je srovnáno s tolerancí 6 mv. Po odpojení balancerů od článků a kliknutí na pravé tlačítko myši můžete graf uložit nebo exportovat do excelovských dat, jako v předchozí kapitole.
