1 Kamerový Tester Provozní Manuál Před použitím tohoto přístroje si velmi pečlivě přečtěte tento Provozní Manuál, protože obsahuje velmi důležité bezpečnostní informace.

2 Obsah Strana 1. Upozornění Úvod Vlastnosti Specifikace Popis Předního Panelu a Funkcí Provozní Pokyny Poznámky 7

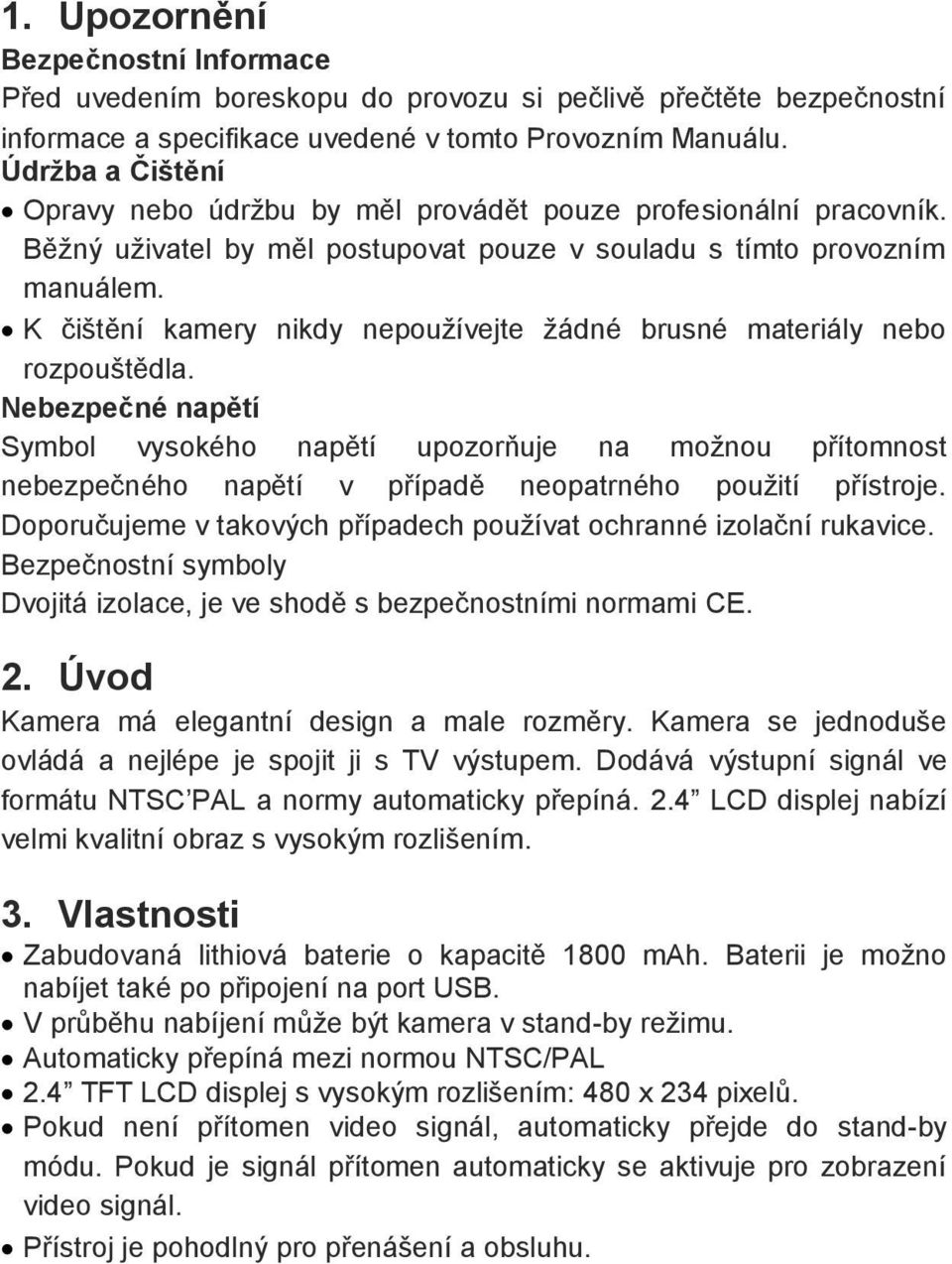

3 1. Upozornění Bezpečnostní Informace Před uvedením boreskopu do provozu si pečlivě přečtěte bezpečnostní informace a specifikace uvedené v tomto Provozním Manuálu. Údržba a Čištění Opravy nebo údržbu by měl provádět pouze profesionální pracovník. Běžný uživatel by měl postupovat pouze v souladu s tímto provozním manuálem. K čištění kamery nikdy nepoužívejte žádné brusné materiály nebo rozpouštědla. Nebezpečné napětí Symbol vysokého napětí upozorňuje na možnou přítomnost nebezpečného napětí v případě neopatrného použití přístroje. Doporučujeme v takových případech používat ochranné izolační rukavice. Bezpečnostní symboly Dvojitá izolace, je ve shodě s bezpečnostními normami CE. 2. Úvod Kamera má elegantní design a male rozměry. Kamera se jednoduše ovládá a nejlépe je spojit ji s TV výstupem. Dodává výstupní signál ve formátu NTSC PAL a normy automaticky přepíná. 2.4 LCD displej nabízí velmi kvalitní obraz s vysokým rozlišením. 3. Vlastnosti Zabudovaná lithiová baterie o kapacitě 1800 mah. Baterii je možno nabíjet také po připojení na port USB. V průběhu nabíjení může být kamera v stand-by režimu. Automaticky přepíná mezi normou NTSC/PAL 2.4 TFT LCD displej s vysokým rozlišením: 480 x 234 pixelů. Pokud není přítomen video signál, automaticky přejde do stand-by módu. Pokud je signál přítomen automaticky se aktivuje pro zobrazení video signál. Přístroj je pohodlný pro přenášení a obsluhu.

4 4. Specifikace TFT LCD Barevný TFT-LCD. rozměr 2.4 palce Displej rozlišení. 480(W)X234(H) Aktivní Oblast. 48mmX35.6mm Video formát NTS/PAL (Vp-p) Standardní automatická konverze Napájení Baterie. Lithiová Baterie Provozní Spotřeba. MAX 400mA Standby Spotřeba.. MAX 5MA Vybitá Baterie. 3.3V Teplota Povozní Teplota. 0ºC až 50ºC Skladovací Teplota -20 C až 60 C Relativní Vlhkost 5% až 85%RH 5. Popis Panelu a Funkcí 1. USB nabíjení vstup 2. Tlačítko zapnutí napájení 3. AV vstup 4. Stavový indikátor 5. Reset systému

5 6. Provozní Pokyny Vstup a výstup ze Systému Spínač napájení: Stiskněte a přidržte tlačítko napájení ON/Off a zapne se napájení Boreskopu. Stejným postupem napájení boreskopu vypnete. Postu nabíjení přes port USB: Při vypnutém napájení připojte kabel USB. Systém se automaticky načte a zobrazí LOGO na obrazovce LCD. Následně přejde do stavu indikace nabíjení diodou LED. TFT- LCD obrazovka a Kamera nejsou připojeny a na obrazovce není nic zobrazeno. Stisknutím tlačítka napájení po dobu 2 sekund se sytém aktivuje do provozní pohotovosti. Systém zobrazení Obrazu Formát zobrazení signál je možno přepínat mezi NTSC a PAL automaticky. Automatické vypnutí napájení (Auto Power off) bez zobrazení video signál na obrazovce: TFT-LCD zobrazuje NO SIGNAL (není přítomen signál), pokud není na vstupu žádný signál. LED bliká zeleně a kamera přejde do standby stavu. Během tohoto stavu může jakákoliv přítomnost signál na vstupu probudit systém do aktivního stavu automaticky. Pokud není přítomen signál, kamera se automaticky po 1.5 sekundě vypne. Pokud je signál přijímán, zobrazuje se v levém horním rohu TFT- LCD obrazovky norma přijímaného signálu.

6 I Správa Napájení Pokyny pro Zdroj Napájení: Při překročení napětí napájecí baterie 4.1V, zobrazí se v pravém horném rohu displeje TFT LCD symbol baterie Tímto je signalizováno, že napájecí baterie je plně nabitá. Při napětí vyšším než 3.9V se zobrazí symbol v pravém horním rohu TFT LDC obrazovky. Při napětí vyšším než 3.6V se zobrazí symbol v pravém horním rohu TFT LDC obrazovky. Při napětí vyšším než 3.4V se zobrazí symbol v pravém horním rohu TFT LDC obrazovky. Pokud je napětí nižší než 3.3V, zobrazí se symbol vybité baterie v pravém horním rohu TFT LDC obrazovky a baterie se musí nabít. Nabíjení: Pokud je napětí nižší než 4,1V a v pravém horním rohu TFT LCD displeje se zobrazuje postupně symbol, znamená to,že probíhá nabíjení. Při napětí vyšším než 4,1 V se zobrazí symbol v pravém horním rohu TFT LCD obrazovky a znamená to, že baterie je plně nabitá. Standby nabíjení Při připojení USB kabelu a vypnutém napájení boreskopu se systém automaticky aktivuje a zobrazí na obrazovce LOGO. Následně přejde LED do indikace stavu nabíjení. Když napětí baterie dosáhne hodnoty vyšší než 4.1V, rozsvítí se zelená indikační LED. Při připojení USB kabelu ve stavu zapnutého napájení boreskopu, se v pravém horním rohu TFT LCD obrazovky zobrazuje postupně průběh nabíjení.

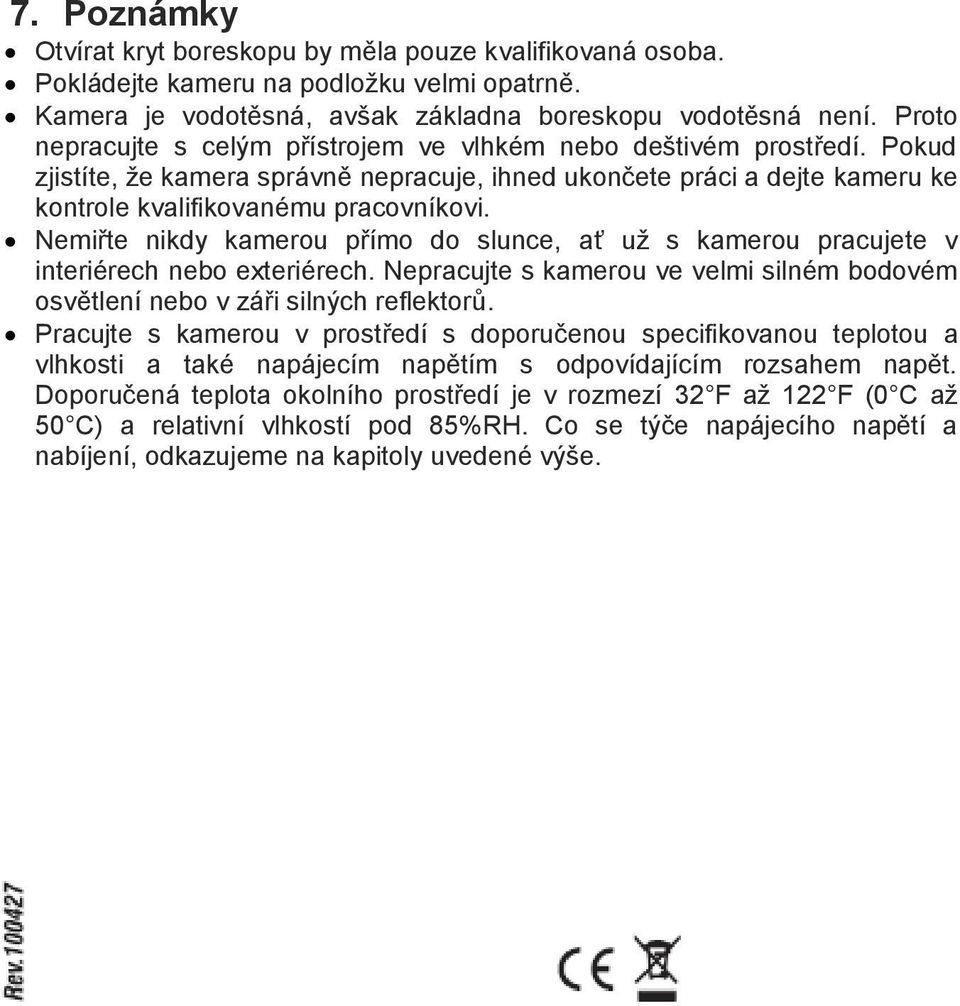

7 7. Poznámky Otvírat kryt boreskopu by měla pouze kvalifikovaná osoba. Pokládejte kameru na podložku velmi opatrně. Kamera je vodotěsná, avšak základna boreskopu vodotěsná není. Proto nepracujte s celým přístrojem ve vlhkém nebo deštivém prostředí. Pokud zjistíte, že kamera správně nepracuje, ihned ukončete práci a dejte kameru ke kontrole kvalifikovanému pracovníkovi. Nemiřte nikdy kamerou přímo do slunce, ať už s kamerou pracujete v interiérech nebo exteriérech. Nepracujte s kamerou ve velmi silném bodovém osvětlení nebo v záři silných reflektorů. Pracujte s kamerou v prostředí s doporučenou specifikovanou teplotou a vlhkosti a také napájecím napětím s odpovídajícím rozsahem napět. Doporučená teplota okolního prostředí je v rozmezí 32 F až 122 F (0 C až 50 C) a relativní vlhkostí pod 85%RH. Co se týče napájecího napětí a nabíjení, odkazujeme na kapitoly uvedené výše.
