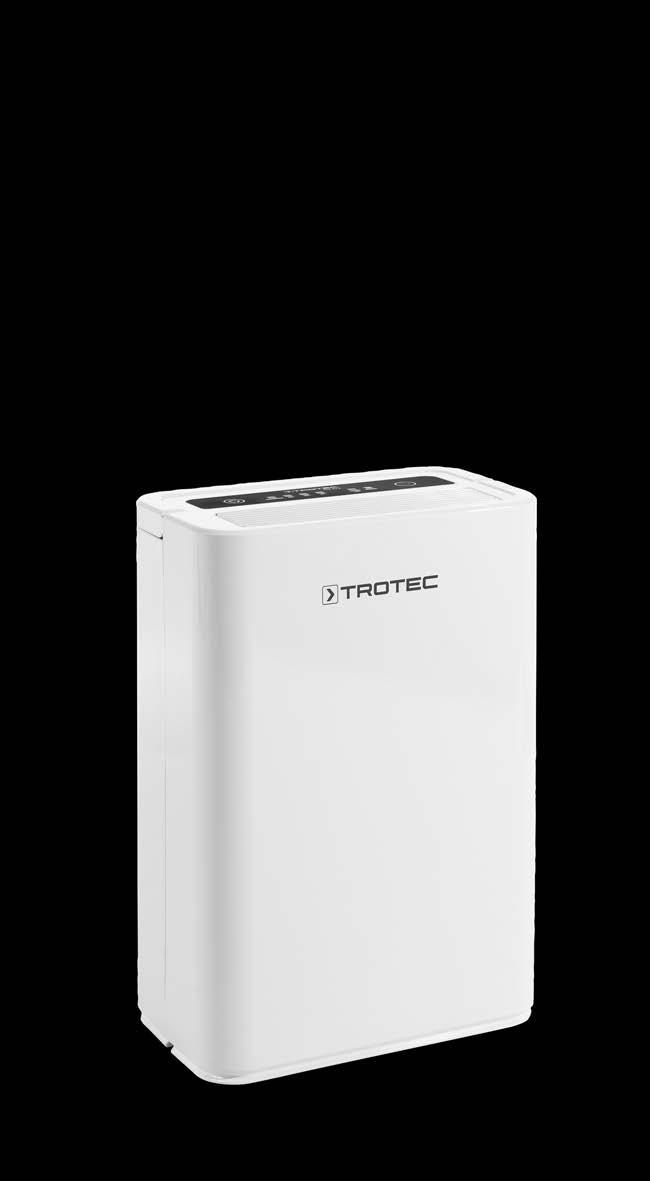

TTK 52 E NÁVOD K OBSLUZE VYSOUŠEČ VZDUCHU TRT-BA-TTK52E-TC-001-CS

Transkript

1 TTK 52 E CS NÁVOD K OBSLUZE VYSOUŠEČ VZDUCHU TRT-BA-TTK52E-TC-001-CS

2 Obsah Aktuální verzi návodu k obsluze naleznete na adrese: Pokyny k návodu k obsluze... 1 Bezpečnost... 2 Informace o přístroji... 4 TTK 52 E Transport a skladování... 5 Montáž a instalace... 5 Obsluha... 6 Chyby a poruchy... 9 Údržba Technická příloha Likvidace Pokyny k návodu k obsluze Symboly Varování před elektrickým napětím Tento symbol označuje, že existují rizika pro život a zdraví osob, způsobená elektrickým napětím. Právní upozornění Tato publikace nahrazuje všechny předchozí verze. Žádná část této publikace nesmí být v jakékoliv formě reprodukována ani zpracovávána, rozmnožována nebo šířena s použitím elektronických systémů bez písemného souhlasu společnosti Trotec GmbH & Co. KG. Technické změny vyhrazeny. Všechna práva vyhrazena. Názvy zboží budou dále používány bez záruky volné použitelnosti a v zásadě podle způsobu psaní výrobců. Všechny názvy zboží jsou registrované. Konstrukční změny v zájmu stálé optimalizace výrobků a změny tvaru a barvy zůstávají vyhrazeny. Rozsah dodávky se může odchylovat od vyobrazení výrobků. Tento dokument byl vypracován s náležitou pečlivostí. Trotec GmbH & Co. KG nepřebírá záruku za případné chyby nebo vynechané části. Trotec GmbH & Co. KG Výstraha Signální slovo označuje nebezpečí se střední úrovní rizika, které může mít v případě zanedbání za následek vážné zranění nebo smrt. Pozor! Signální slovo označuje nebezpečí s nízkou úrovní rizika, které může mít v případě zanedbání za následek malé nebo středně těžké zranění. Upozornění Signální slovo poukazuje na důležité informace (např. na škody na majetku), ale nikoli na nebezpečí. Info Pokyny s tímto symbolem vám pomohou provádět vaše činnosti rychle a spolehlivě. Postupujte dle návodu Pokyny s tímto symbolem upozorňují, že je nutné dodržovat Návod k obsluze. 1 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

3 Poskytnutí záruky a ručení Přístroj odpovídá základním bezpečnostním a zdravotním požadavkům příslušných ustanovení EU a jeho bezvadné fungování bylo ze strany výrobního závodu několikrát přezkoušeno. Pokud by se přesto objevily funkční poruchy, které nelze odstranit opatřeními v kapitole "Závady a poruchy", obraťte se prosím na prodejce nebo smluvního partnera. V případě uplatnění záruky je třeba uvést číslo přístroje (viz zadní strana přístroje). V případě nedodržení předpisů výrobce, zákonných požadavků nebo svévolném pozměnění přístrojů výrobce neručí za takto vzniklé škody. Zásahy do přístroje nebo neautorizovaná výměna jednotlivých dílů může výrazně narušit elektrickou bezpečnost přístroje a vede ke ztrátě záruky. Jakékoliv ručení za věcné škody či škody na zdraví a životě osob, vyplývající z nasazení a použití přístroje v rozporu s pokyny uvedenými v tomto návodu k obsluze, je vyloučeno. Technické změny designu a provedení v důsledku neustálého vývoje a zlepšování výrobku jsou vyhrazeny bez předchozího oznámení. Za škody v důsledku použití k jinému než určenému účelu se neručí. Poté rovněž zaniknou garanční nároky. Bezpečnost Tento návod si před uvedením do provozu / použitím přístroje pečlivě prostudujte a uchovávejte jej vždy v bezprostřední blízkosti místa instalace, příp. u přístroje! Neprovozujte přístroj v prostorách ohrožených výbuchem. Neprovozujte přístroj v agresivní atmosféře. Přistroj nainstalujte nastojato a stabilně. Po vlhkém čištění nechte přístroj vyschnout. Nikdy jej neprovozujte ve vlhkém stavu. Přístroj neprovozujte ani neobsluhujte, máte-li mokré nebo vlhké ruce. Nevystavujte přístroj přímému vodnímu proudu. Nikdy do přístroje nestrkejte předměty ani končetiny. Přístroj za provozu nezakrývejte ani nepřenášejte. Nesedejte na přístroj. Přístroj není hračka. K přístroji nesmějí mít přístup děti a zvířata. Přístroj mějte stále pod kontrolou. Před každým použitím zkontrolujte, zda přístroj, jeho příslušenství a přípojné části nevykazují poškození. Nepoužívejte vadné přístroje ani jejich části. Zajistěte, aby veškeré elektrické kabely mimo přístroj byly chráněny proti poškození (např. zvířaty). Přístroj nikdy nepoužívejte, pokud jsou elektrický kabel nebo síťová přípojka poškozené! Elektrická přípojka musí odpovídat údajům v kapitole "Technická data". Síťovou vidlici zasuňte do řádně jištěné zásuvky. Prodlužovací kabely k síťovému kabelu volte podle příkonu přístroje, délky kabelu a účelu použití. Prodlužovací kabel zcela rozviňte. Zabraňte elektrickému přetížení. Před prováděním údržby, ošetřování nebo opravy přístroje vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením a vytažením zástrčky. Když přístroj nepoužíváte, vypněte jej a vytáhněte síťový kabel ze zásuvky. Přístroj nepoužívejte, pokud zjistíte poškození síťové zástrčky nebo síťových kabelů. Vadné síťové kabely představují vážné nebezpečí pro zdraví. Dodržujte podmínky skladování a provozu (viz kapitola Technické údaje). Zajistěte, aby sací a výfukový otvor byly volné. Zajistěte, aby strana sání byla vždy bez znečištění a volných předmětů. Přístroj přepravujte pouze nastojato a s vyprázdněnou nádobou na kondenzát, resp. vypouštěcí hadicí. Před uskladněním nebo přemístěním vypusťte nashromážděný kondenzát. Nepijte jej. Můžete ohrozit své zdraví! CS Návod k obsluze vysoušeč vzduchu TTK 52 E 2

4 Použití v souladu s účelem zařízení Přístroj používejte výlučně k vysoušení a odvlhčování vzduchu v místnostech a dodržujte technické údaje. Zařízení lze kromě toho používat také jako sušičku prádla pomocí vzduchu v místnosti, tzn. na pomoc při sušení mokrého prádla. K použití k určenému účelu patří: odvlhčování a vysoušení: obývacích prostor, prostor ke spaní, sprchování a sklepních prostor prádelen, chalup, obytných vozů, člunů permanentní udržování sucha: skladech, archivech, laboratořích koupelnách, prádelnách a převlékárnách atd. Použití k jinému než určenému účelu Přístroj neinstalujte na vlhký ani zaplavený podklad. Nepokládejte na přístroj žádné předměty, např. oblečení. Nepoužívejte přístroj venku. Svévolné konstrukční změny a nástavby nebo přestavby přístroje jsou zakázány. Provozovat nebo obsluhovat přístroj jiným způsobem, než jak je popsáno v tomto návodu, není povoleno. V případě nedodržení zaniká jakékoli ručení a nárok na poskytnutí záruky. Kvalifikace personálu Osoby používající tento přístroj: si musejí být vědomy nebezpečí, které vzniká při práci s elektrickými přístroji ve vlhkém prostředí. prostudovat návod k použití a porozumět mu, zvláště kapitole Bezpečnost. Činnosti údržby, vyžadující otevření skříně, smějí provádět pouze firmy specializované na chladicí a klimatizační techniku nebo společnost Trotec. Zbytková nebezpečí Varování před elektrickým napětím Práce na elektrických konstrukčních částech smí provádět pouze autorizovaná odborná firma! Varování před elektrickým napětím Před veškerými pracemi vytáhněte konektor ze zásuvky! Vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. Výstraha Pokud tento přístroj používají nezaškolené osoby nesprávně nebo jinak než k určenému účelu, může představovat nebezpečí! Dbejte na kvalifikaci personálu! Výstraha Přístroj není hračka a nepatří do rukou dětem. Výstraha Nenechávejte volně ležet obalový materiál. Mohl by být nebezpečný pro děti. Upozornění Neprovozujte přístroj bez vloženého vzduchového filtru! Bez vzduchového filtru dojde k silnému znečištění vnitřku přístroje. Tím se může omezit výkon a přístroj se poškodí. Chování v případě havárie 1. V případě havárie odpojte přístroj od el. proudu: přístroj vypněte a vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. 2. Vadný přístroj nepřipojujte zpět k síťové přípojce. 3 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

5 Informace o přístroji Popis přístroje Přístroj zajišťuje automatické vysoušení vzduchu v místnostech na principu kondenzace. Ventilátor nasává vlhký vzduch z místnosti přes přívodní vzduchový otvor se vzduchovým filtrem, výparník a za ním umístěný kondenzátor. Na chladném výparníku se vzduch z místnosti ochladí až pod rosný bod. Vodní pára obsažená ve vzduchu se sráží jako kondenzát nebo rosa na lamelách výparníku. Na kondenzátoru se vysušený a ochlazený vzduch opět ohřeje a je vyfouknut. Takto upravený sušší vzduch se opět smíchává se vzduchem v místnosti. V důsledku toho, že vzduch v místnosti stále cirkuluje přístrojem, se sníží relativní vlhkost vzduchu v místnosti, kde je přístroj instalován. Zkondenzovaná voda odkapává v závislosti na teplotě a relativní vlhkosti vzduchu stále nebo jen během periodických rozmrazovacích fází integrovaným odtokovým hrdlem do nádoby na kondenzát, která je umístěna pod ním. Nádoba na kondenzát je k měření stavu naplnění vybavena plovákem. Přístroj je pro ovládání a funkční kontrolu opatřen ovládacím pultem. Pokud bude dosaženo maximálního stavu naplnění nádoby s kondenzátem nebo nádoba na kondenzát nebude správně uložena, objeví se na ovládacím pultu indikace BUCKET FULL (12, viz kapitola Ovládací prvky). Přístroj se vypne. Indikace zhasne až při opětovném vložení vyprázdněné nádoby na kondenzát. Volitelně lze vodní kondenzát odvést pomocí hadice u přípojky kondenzátu. Přístroj umožňuje snížení relativní vlhkosti vzduchu až na cca 40 %. Kvůli tepelnému záření, vznikajícímu během provozu, se může poněkud zvýšit teplota v místnosti. Vyobrazení přístroje Č. Označení 1 Ovládací panel 2 Výfukový otvor 3 Nádoba na kondenzát 4 Sací otvor se vzduchovým filtrem 5 Držák síťové zástrčky 6 Vzduchový filtr 7 Nohy 8 Přípojka hadice na vypouštění kondenzátu s uzavírací krytkou 9 Transportní rukojeť CS Návod k obsluze vysoušeč vzduchu TTK 52 E 4

6 Transport a skladování Transport Před každým transportem dodržujte následující pokyny: Vypněte přístroj. Vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. Vypusťte zbývající kondenzát z přístroje a z hadice na vypouštění kondenzátu (viz kapitola Údržba). Netahejte za síťový kabel! Po každém transportu dodržujte následující pokyny: Přístroj po transportu postavte zpříma. Nechte přístroj stát hodin, aby se mohlo nashromáždit chladivo v kompresoru. Přístroj znovu zapněte až za hodin! Jinak by se kompresor mohl poškodit a přístroj by již nefungoval. V takovém případě zanikne nárok na záruku. Skladování Před každým uskladněním dodržujte následující pokyny: Vypusťte zbývající kondenzát z přístroje a z hadice na vypouštění kondenzátu (viz kapitola Údržba). Nádrž na kondenzát před skladováním vyprázdněte a vyčistěte. Pokud přístroj nepoužíváte, dodržujte tyto skladovací podmínky: v suchém prostředí, chráněný proti mrazu a horku ve stojaté poloze na bezprašném místě, chráněném před přímým slunečním osvitem příp. chráněný obalem před vnikajícím prachem Na přístroj neumísťujte žádná další zařízení ani předměty, abyste zabránili jeho poškození Montáž a instalace Rozsah dodávky Přístroj Vzduchový filtr Návod Rozbalení přístroje 1. Otevřete krabici a vyjměte přístroj. 2. Odstraňte z přístroje veškeré obaly. 3. Síťový kabel zcela rozviňte. Dbejte na to aby nebyl síťový kabel poškozen a nepoškoďte jej při odvíjení. Uvedení do provozu Při instalaci přístroje dbejte na minimální vzdálenost od stěn a předmětů podle kapitoly Technická data. C D Před opětovným uvedením přístroje do provozu zkontrolujte stav síťového kabelu. V případě pochybností, zda je přístroj v bezchybném stavu, zavolejte do zákaznického servisu. Přistroj nainstalujte nastojato a stabilně. A Při pokládání síťového kabel či dalšího elektrického kabelu se vyhněte místům s nebezpečím zakopnutí, zejména při instalaci přístroje ve středu místnosti. Používejte kabelové lávky. Zajistěte, aby byly prodlužovací kabely kompletně rozvinuté. Při instalaci přístroje dodržujte dostatečný odstup od zdrojů tepla. Dávejte pozor na to, aby proudění vzduchu nebránily záclony ani jiné předměty. Při instalaci, zvláště v mokrých prostorách, zajistěte přístroj pomocí ochranného zařízení proti chybnému proudu, které odpovídá předpisům (FI spínač). Toto zařízení není součástí dodávky. B C 5 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

7 Vložení vzduchového filtru Upozornění Neprovozujte přístroj bez vloženého vzduchového filtru! Bez vzduchového filtru dojde k silnému znečištění vnitřku přístroje. Tím se může omezit výkon a přístroj se poškodí. Před zapnutím se ujistěte, že je instalován vzduchový filtr. Obsluha Neotvírejte okna ani dveře. Přístroj pracuje po zapnutí plně automaticky. Ventilátor stále běží v režimu vysoušení i po dosažení nastavené požadované hodnoty, dokud se zařízení nevypne. Ovládací prvky TTK 52 E Vložení nádoby na kondenzát Ujistěte se, že je plovák správně vložen v nádobě na kondenzát. Ujistěte se, že je nádoba na kondenzát prázdná a správně vložená. Připojení síťového kabelu Síťovou vidlici zasuňte do řádně jištěné zásuvky. Č. Označení Význam 10 Tlačítko ZAP/VYP Tlačítko zapnutí/vypnutí: Zapnutí a vypnutí přístroje 11 Indikace DEFROST Svítí, když je v chodu automatické odmrazování 12 Indikace BUCKET FULL Svítí v případě, že je nádoba na kondenzát plná nebo není správně nasazena 13 Indikace Vlhkost vzduchu v místnosti Zobrazuje požadovanou relativní vlhkost vzduchu v místnosti Sekvence zobrazení: 60 % -> 50 % -> 40 % -> CONTINUOUS (nepřetržitý provoz) 14 Tlačítko Druh režimu Volič požadované relativní vlhkosti vzduchu v režimu vysoušení a nepřetržitém provozu Spínací sekvence: 60 % -> 50 % -> 40 % -> CONTINUOUS -> 60 % CS Návod k obsluze vysoušeč vzduchu TTK 52 E 6

8 Zapnutí přístroje Poté, co jste přístroj instalovali tak, jak je popsáno v kapitole Uvedení do provozu, a je připraven k použití, můžete jej zapnout. 1. Stiskněte tlačítko ZAP/VYP (10). ð Přístroj se spustí s vysoušením vzduchu. Nastavení druhu režimu Nastavení požadované relativní vlhkosti vzduchu v místnosti Požadovanou relativní vlhkost vzduchu v místnosti můžete kdykoli změnit. 1. Pro nastavení požadované relativní vlhkosti vzduchu v místnosti stiskněte tlačítko Druh režimu (14). Rozsah nastavení je mezi 40 % a 60 % v krocích po 10%. ð Požadovaná relativní vlhkost vzduchu v místnosti se rozsvítí v indikaci Vlhkost vzduchu v místnosti (13). Vysoušení Přístroj pracuje až do okamžiku, kdy je dosaženo požadované relativní vlhkosti vzduchu v místnosti. Pak se kompresor vypne a ventilátor běží dále. Když dojde k překročení požadované vlhkosti vzduchu v místnosti, kompresor se opět zapne. Požadovanou relativní vlhkost vzduchu v místnosti lze kdykoli předběžně nastavit. Rozsah nastavení je mezi 40 % a 60 % v krocích po 10%. 1. Tlačítko Druh režimu (14) tiskněte tak dlouho, dokud se požadovaná relativní vlhkost vzduchu v místnosti nezobrazí. ð LED pro zvolenou vlhkost vzduchu v místnosti svítí. ð Režim Vysoušení je zvolen. Nepřetržitý provoz Přístroj vysouší vzduch nepřetržitě a nezávisle na relativní vlhkosti vzduchu v místnosti. V tomto režimu nelze nastavit požadovanou relativní vlhkost vzduchu v místnosti. 1. Tlačítko Druh režimu (14) tiskněte tak dlouho, dokud se nerozsvítí indikace CONTINUOUS. ð Indikace CONTINUOUS svítí. ð Režim Trvalý provoz je zvolen. Funkce automatického zastavení Pokud je nádrž na vodu plná, není správně instalována, nebo bylo dosaženo požadované vlhkosti vzduchu v interiéru, přístroj se automaticky zastaví. Provoz s hadicí na přípojce kondenzátu V případě delšího trvalého používání nebo vysoušení prováděného bez dozoru by měla být k přístroji připojena vhodná hadice na vypouštění kondenzátu. ü Vlastní hadice (průměr: 13 mm) je připravená. ü Přístroj je vypnutý. 1. Z přípojky hadice odšroubujte uzavírací krytku. 2. Konec hadice navlečte na hadicovou přípojku. 7 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

9 3. Druhý konec hadice zaveďte do vhodného odtoku (např. gula nebo dostatečně velká jímací nádoba). Dávejte pozor, aby nedošlo ke zlomení hadice. Pokud chcete kondenzát opět zachycovat v nádobě na kondenzát, odstraňte hadici. Nechte hadici před uložením vyschnout. Hadici lze v jakémkoli režimu připojit k trvalému použití. Automatické odmrazování Při nízkých okolních teplotách (pod 12 C) může během vysoušení dojít k pokrytí výparníku ledem. Přístroj pak provede automatické odmrazení. Ve fázi odmrazování se vysoušení krátce přeruší. Sušení prádla Zařízení lze kromě toho používat také jako sušičku prádla pomocí vzduchu v místnosti, tzn. na pomoc při sušení mokrého prádla v obytných nebo pracovních prostorách. Při nastavování polohy přístroje nebo stojanu s prádlem dodržujte minimální vzdálenosti podle technických údajů. Pro sušení prádla by měly být předvoleny následující hodnoty: Suché do skříně = 46 % relativní vlhkosti vzduchu Vlhké k žehlení = 58 % relativní vlhkosti vzduchu Proschlé = 65 % relativní vlhkosti vzduchu V případě potřeby použijte měřicí přístroj pro měření vlhkosti. Vyřazení z provozu Varování před elektrickým napětím Nedotýkejte se síťové zástrčky vlhkýma nebo mokrýma rukama. Vypněte přístroj. Vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. V případě potřeby odstraňte hadici na vypouštění kondenzátu a zbytkovou tekutinu v ní. V případě potřeby nádobu s kondenzátem vyprázdněte. Čištění přístroje provádějte v souladu s pokyny uvedenými v kapitole Údržba. Přístroj skladujte podle kapitoly Skladování. Info Nedoporučuje se přístroj používat při teplotách pod 5 C. Délka odmrazování se může měnit. Během automatického odmrazování přístroj nevypínejte. Nevytahujte zástrčku ze síťové zásuvky. Indikace DEFROST (11) během automatického odmrazování svítí. CS Návod k obsluze vysoušeč vzduchu TTK 52 E 8

10 Chyby a poruchy Přístroj byl během výroby několikrát testován, zda bezchybně funguje. Pokud by se však přesto objevily funkční poruchy, zkontrolujte přístroj podle následujícího seznamu. Přístroj se nerozběhne: Zkontrolujte síťovou přípojku. Zkontrolujte poškození síťového kabelu a zástrčky. Zkontrolujte zabezpečení sítě ze strany zákazníka. Zkontrolujte stav naplnění nádoby na kondenzát, příp. ji vyprázdněte. Indikace BUCKET FULL (12) se nesmí rozsvítit. Zkontrolujte správné usazení nádoby na kondenzát. Než znovu spustíte přístroj, vyčkejte 10 minut. Pokud přístroj nenaběhne, nechte provést kontrolu elektrického zařízení u specializované firmy nebo u společnosti Trotec. Přístroj běží, ale netvoří se kondenzát: Zkontrolujte, zda není plovák v nádobě na kondenzát znečištěn. V případě potřeby vyčistěte nádobu na kondenzát. Plovák musí být pohyblivý. Zkontrolujte teplotu v místnosti. Dodržujte přípustné pracovní rozmezí přístroje podle technických dat. Zajistěte, aby relativní vlhkost vzduchu v místnosti odpovídala technickým datům. Zkontrolujte předem zvolenou požadovanou vlhkost vzduchu v místnosti. Vlhkost vzduchu v prostoru instalace se musí nacházet nad zvoleným rozmezím. V případě potřeby snižte předem nastavenou požadovanou vlhkost vzduchu v místnosti. Zkontrolujte, zda není vzduchový filtr znečištěn. V případě potřeby vzduchový filtr vyčistěte nebo vyměňte. Zkontrolujte zvenčí kondenzátor, zda není znečištěn (viz kapitola "Údržba"). Znečištěný kondenzátor nechte vyčistit u specializované firmy nebo u společnosti Trotec. Přístroj popř. provede automatické odmrazování. Během automatického odmrazování se neprovádí vysoušení. Přístroj je hlučný, příp. vibruje: Zkontrolujte, zda je přístroj postaven nastojato a stabilně. Vytéká kondenzát: Zkontrolujte, zda přístroj nevykazuje netěsnosti. Kompresor se nespouští: Zkontrolujte teplotu v místnosti. Dodržujte přípustné pracovní rozmezí přístroje podle technických dat. Zajistěte, aby relativní vlhkost vzduchu v místnosti odpovídala technickým datům. Zkontrolujte předem zvolenou požadovanou vlhkost vzduchu v místnosti. Vlhkost vzduchu v prostoru instalace se musí nacházet nad zvoleným rozmezím. V případě potřeby snižte předem nastavenou požadovanou vlhkost vzduchu v místnosti. Zkontrolujte, zda se aktivovala ochrana kompresoru před přehřátím. Odpojte přístroj od elektrické sítě. Před opětovným připojením do sítě jej nechte cca 10 minut chladnout. Přístroj popř. provede automatické odmrazování. Během automatického odmrazování se neprovádí vysoušení. Přístroj se přehřívá, je hlučný, příp. ztrácí na výkonu: Zkontrolujte, zda nejsou přívodní vzduchové otvory a vzduchový filtr znečištěné. Odstraňte vnější znečištění. Zkontrolujte, zda přístroj není zvenčí znečištěn (viz kapitola Údržba). Znečištěný vnitřek přístroje musí vyčistit firma specializovaná na chladicí a klimatizační techniku nebo společnost Trotec. Upozornění Po každé údržbě a opravě vyčkejte minimálně 3 minuty. Teprve poté přístroj znovu zapněte. Nefunguje váš přístroj po kontrolách bezvadně? Kontaktujte zákaznický servis, popř. nechte přístroj opravit ve firmě specializované na chladicí a klimatizační techniku nebo ve společnosti Trotec. 9 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

11 Údržba Intervaly údržby Interval údržby a péče Vyprázdnit nádobu na kondenzát a vypouštěcí hadici Zkontrolovat, příp. vyčistit sací a výfukové otvory od nečistot a cizích těles před každým uvedením do provozu v případě potřeby minimálně každé 2 týdny minimálně každé 4 týdny minimálně každých 6 měsíců minimálně ročně Vnější čištění Vizuální kontrola znečištění vnitřku přístroje Zkontrolovat, příp. vyčistit vzduchové filtry od nečistot a cizích těles, popř. vyměnit Výměna vzduchového filtru Zkontrolovat příp. poškození Zkontrolovat upevňovací šrouby Zkušební provoz Protokol o údržbě a péči Typ přístroje:... Číslo přístroje:... Interval údržby a péče Vyprázdnit nádobu na kondenzát a vypouštěcí hadici Zkontrolovat, příp. vyčistit sací a výfukové otvory od nečistot a cizích těles Vnější čištění Vizuální kontrola znečištění vnitřku přístroje Zkontrolovat, příp. vyčistit vzduchové filtry od nečistot a cizích těles, popř. vyměnit Výměna vzduchového filtru Zkontrolovat příp. poškození Zkontrolovat upevňovací šrouby Zkušební provoz Poznámky: 1. Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum: Datum:... CS Návod k obsluze vysoušeč vzduchu TTK 52 E 10

12 Činnosti před zahájením údržby Varování před elektrickým napětím Nedotýkejte se síťové zástrčky vlhkýma nebo mokrýma rukama. Vypněte přístroj. Vytáhněte síťový kabel ze zásuvky elektrické sítě, a to uchopením za zástrčku. Varování před elektrickým napětím Činnosti údržby, které vyžadují otevření krytu, smějí provádět jen autorizované firmy nebo společnost Trotec. Čištění vzduchového filtru Upozornění Zajistěte, aby vzduchový filtr nebyl opotřebovaný ani poškozený. Rohy a hrany vzduchového filtru nesmějí být deformované ani zaoblené. Před opětovným usazením se ujistěte, že je vzduchový filtr nepoškozený a suchý! Jakmile je vzduchový filtr znečištěn, je třeba jej vyčistit. To se projeví např. snížením výkonu (viz kapitola Chyby a poruchy). 1. Vzduchový filtr vyjměte z přístroje. Vyčištění skříně Přístroje vyčistěte navlhčeným měkkým hadříkem, který nepouští vlákna. Dbejte na to, aby do skříně nevnikla vlhkost. Dávejte pozor, aby elektrické součásti nepřišly do styku s vlhkostí. K navlhčení hadříku nepoužívejte žádné agresivní čisticí prostředky, jako jsou např. čisticí spreje, rozpouštědla, čističe s obsahem alkoholu nebo abrazivní prostředky. Vizuální kontrola znečištění vnitřku přístroje 1. Odstraňte vzduchový filtr. 2. Kapesní svítilnou si posviťte do otvorů přístroje. 3. Zkontrolujte, zda vnitřek přístroje není znečištěný. 4. Rozpoznáte-li hustou vrstvu prachu, nechte vyčistit vnitřek přístroje specializovanou firmou na chladicí a klimatizační techniku nebo společností Trotec. 5. Vzduchový filtr opět usaďte. 2. Filtr vyčistěte měkkou, lehce navlhčenou utěrkou, která nepouští vlákna. Pokud je filtr silně znečištěn, vyčistěte jej teplou vodou s neutrálním čistidlem. Okruh chladiva Celý okruh chladiva je bezúdržbový hermeticky uzavřený systém, jehož údržbu a opravy smějí provádět jen podniky specializované na chladicí a klimatizační techniku nebo společnost Trotec. 11 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

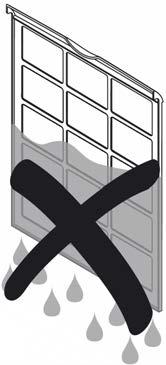

13 3. Nechte celý filtr vyschnout. Do přístroje nikdy nevkládejte vlhký filtr! 4. Vzduchový filtr opět vložte do přístroje. 4. Nádobu na kondenzát opět vložte do přístroje. Při nasazování a vyjímání nádrže na kondenzát nepoškoďte plovák. Dávejte přitom pozor na správné umístění plováku. Dbejte také na to, aby byla nádoba na kondenzát správně vložena, jinak se přístroj znovu nezapne. Vyprázdnění nádoby na kondenzát Pokud je nádoba na kondenzát plná nebo není správně nasazená, rozsvítí se indikace BUCKET FULL (12) na ovládacím panelu. Kompresor a ventilátor se vypne. 1. Nádobu s kondenzátem vyjměte z přístroje. Činnosti po údržbě Pokud chcete přístroj dále používat: Nechte přístroj stát hodin, aby se mohlo nashromáždit chladivo v kompresoru. Přístroj znovu zapněte až za hodin! Jinak by se kompresor mohl poškodit a přístroj by již nefungoval. V takovém případě zanikne nárok na záruku. Opět jej připojte tím, že zasunete vidlici do zásuvky. Pokud přístroj delší dobu nepoužíváte: Přístroj skladujte podle kapitoly Skladování. 2. Nádobu s kondenzátem vyprázdněte do odtoku nebo dřezu. 3. Nádobu vypláchněte čistou vodu. Nádobu pravidelně čistěte jemným čisticím prostředkem (ne prostředkem na mytí!). CS Návod k obsluze vysoušeč vzduchu TTK 52 E 12

14 Technická příloha Technická data Parametry Model max. vysoušecí výkon Vysoušecí 30 C a rel. vlhkost 80 % Hodnota TTK 52 E 16 l / 24 h 14,7 l / 24 h Objemový proud vzduchu 110 m 3 /h Okolní teplota 5 C až 32 C Pracovní rozsah rel. vlhkosti vzduchu Síťová přípojka Příkon Jmenovitý proud Chladivo Množství chladiva Množství naplnění nádoby na kondenzát Hladina akustického tlaku (vzdálenost 1 m) Rozměry (délka x šířka x výška) 30 % až 80 % r.v. 1/N/PE ~ 230 V/ 50 Hz 0,27 kw 1,2 A R134a 90 g 2,4 l 44 db(a) Min. vzdálenost od stěn a předmětů A: nahoře: 20 cm B: vzadu: 20 cm C: ze strany: 20 cm D: vpředu: 20 cm Hmotnost 194 x 314 x 467 (mm) 10 kg Schéma zapojení 13 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

15 Výkres a seznam náhradních dílů Info Čísla položek náhradních dílů se liší od čísel položek součástí uvedených v návodu k obsluze. Č. Náhradní díl Č. Náhradní díl Č. Náhradní díl 1 Soft Cap 14 Evaporator Assembly 27 Sensor (For Humidity) 2 Base Pan 15 Plug 28 PC Board 3 Rubber 16 Sensor (For Indoor) 29 Discharge Grille 4 Compressor Assembly 17 Fan Casing 30 Front Panel 5 Suction Pipe 18 Fan Motor 31 Rear Panel 6 Discharge Pipe 19 Blower Wheel 32 Handle 7 Plate 20 Nut 33 Air Filter 8 Micro Switch 21 Fan Casing 34 Intak Grille 9 Fixture 22 Electric Box 35 Drain Bucket 10 Bar 23 Control Board 36 Decorating Plate 11 Capillary Tube 24 Capacitor (8uF/450V) 37 Tank Lid 12 Drainage Pan 25 Power Supply Cord Complete 38 Top Cover Plate 13 Condenser Assembly 26 Secc 39 Control Plate CS Návod k obsluze vysoušeč vzduchu TTK 52 E 14

16 Likvidace Elektronické přístroje nepatří do domovního odpadu, ale v Evropské unii se musejí nechat odborně zlikvidovat podle směrnice 2012/19/EU EVROPSKÉHO PARLAMENTU A RADY ze dne 4. července 2012 o starých elektrických a elektronických přístrojích. Tento přístroj zlikvidujte po ukončení jeho používání v souladu s platnými ustanoveními zákona. Přístroj je provozován s ekologicky nezávadným a ozónově neutrálním chladivem (viz Technické údaje). Směs chladiva v přístroji nechte odborně zlikvidovat podle národní legislativy. 15 Návod k obsluze vysoušeč vzduchu TTK 52 E CS

17

18 Trotec GmbH & Co. KG Grebbener Str. 7 D Heinsberg info@trotec.com
