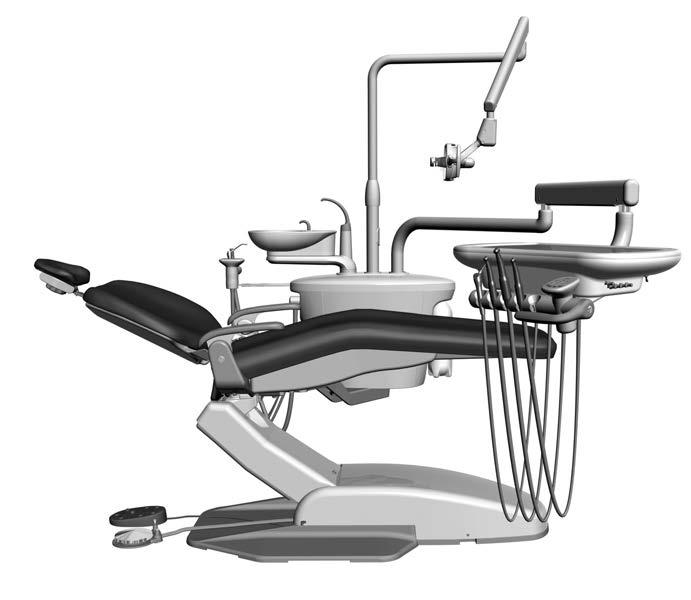

A-dec 200 I n sta l a č n í p ř í ručka

Transkript

1 A-dec 00 I n sta l a č n í p ř í ručka Obsah Úvod Úvod... Instalace křesla... Instalace bloku podpory.... Přibližné vyrovnání bloku podpory Instalace krytého svazku hadic... 8 Instalace nástrojů asistenta... 9 Instalace stomatologického unitu... 4 Instalace operačního světla... 9 Připojení přívodů... 0 Instalace plivátka... 7 Instalace čalounění Příprava a seřízení systému Dokončení vyrovnání systému... 5 Nastavení na ovládacím panelu Test systému Instalace krytů Povinné informace UPOZORNĚNÍ: Při snímání nebo nasazování krytů je třeba dávat pozor, aby nedošlo k poškození vodičů. Po nasazení krytů ověřte, zda jsou dobře upevněny. Tento dokument obsahuje pokyny k instalaci systému A-dec 00. Než začnete: Odstraňte z místnosti veškeré nečistoty a důkladně očistěte podlahy. Zkontrolujte, zda jsou nainstalovány ruční uzavírací ventily přívodu vzduchu a vody. Pročistěte vzduchová a vodní potrubí tak, aby v nich nezůstaly nečistoty. Konkrétní požadavky na instalaci ve vaší lokalitě ověřte u místně příslušného stavebního úřadu Rev J

2 Doporučené nástroje Nástroje potřebné pro tuto instalaci Sada šestihranných klíčů Magnetická vodováha Diagonální kleště Šroubovák s hlavicí Phillips Tlačka pouzdra Nastavitelný klíč Standardní šroubovák Voltmetr Vrtačka Nástavný klíč a ráčna o velikosti 9/6, /4 a 5/6 palce Prodlužovací nástavec pro ráčnu o velikosti palce Nástrčný klíč o velikosti 5/6 palce Klíč o velikosti /8 a / palce Kladívko Sled kroků při instalaci Vrtáky: 9,5 mm (/8 palce) a 4,75 mm (/6 palce) do dřeva,,5 mm (/ palce) do zdiva Moduly potřebné k instalaci systému A-dec 00 jsou vyobrazeny na následujících ilustracích. Instalaci jednotlivých modulů tvořících vaši konfiguraci proveďte podle uvedeného pořadí. Zubařské křeslo 4 Stomatologický unit Blok podpory a nástroje asistenta Operační světlo 5 Volitelné příslušenství Rev J

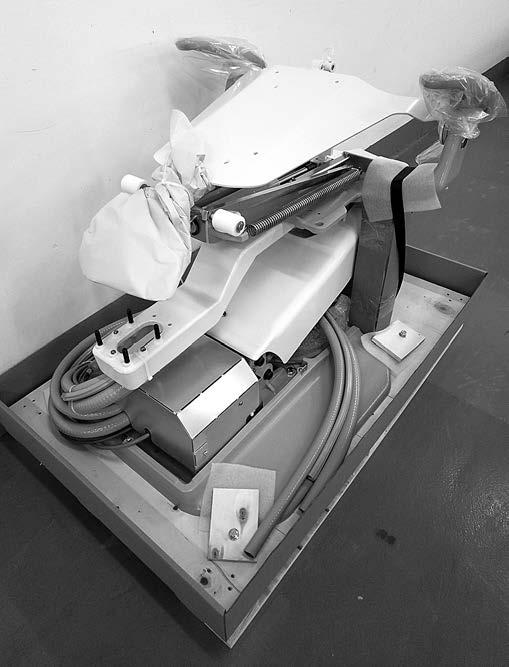

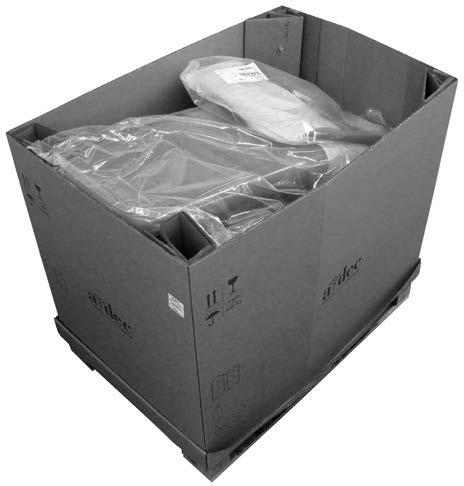

3 Instalace křesla Úkol. Příprava křesla POZNÁMKA: Při vyjímání modulů z jejich obalů nepřehlédněte přiložené soupravy a příručky, které jsou určené lékaři (například dokument A-dec 00 Návod k použití). Tyto soupravy a příručky nebudete během instalace potřebovat. Doporučený nástroj Nástavný klíč a ráčna o velikosti 9/6 palce Úkol. Odstraňte veškeré předměty obklopující křeslo. Odstraňte čtyři šrouby Rev J

4 Umístění křesla Úkol. Uchopte podpěry rukou. Posuňte křeslo do požadované polohy. Úkol. Odstraňte přepravní popruh Rev J

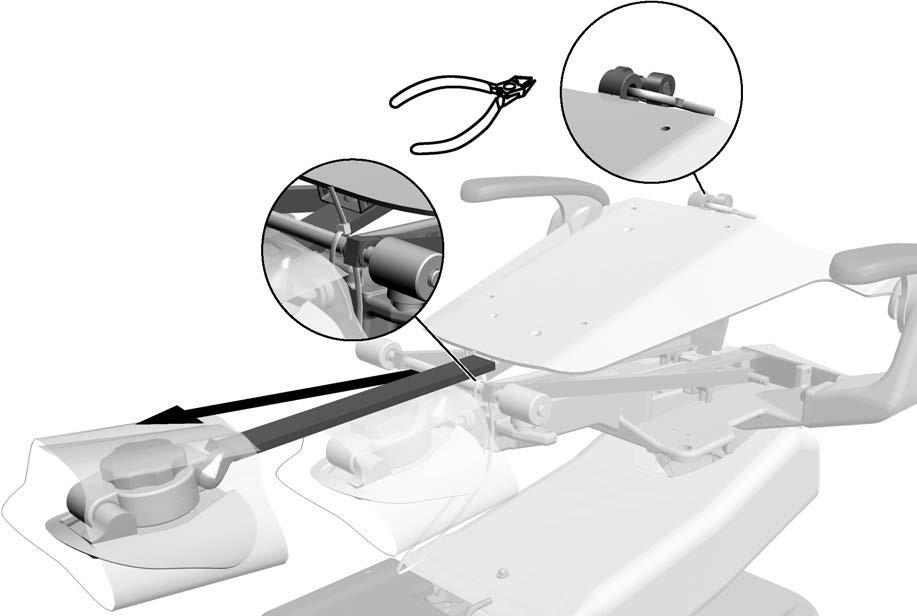

5 Instalace opěradla křesla Doporučené nástroje Diagonální kleště Šestihranný klíč o velikosti /8 palce Úkol. Přestřihněte dvojí upevnění kabelu. Odmontujte opěrku hlavy. Úkol. Povolte stavěcí šroub. Kloub opěradla křesla Odstraňte kloubový čep opěradla Rev J 5

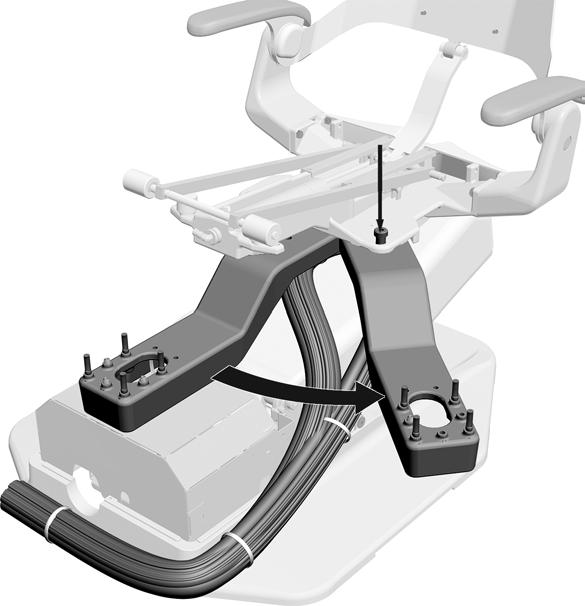

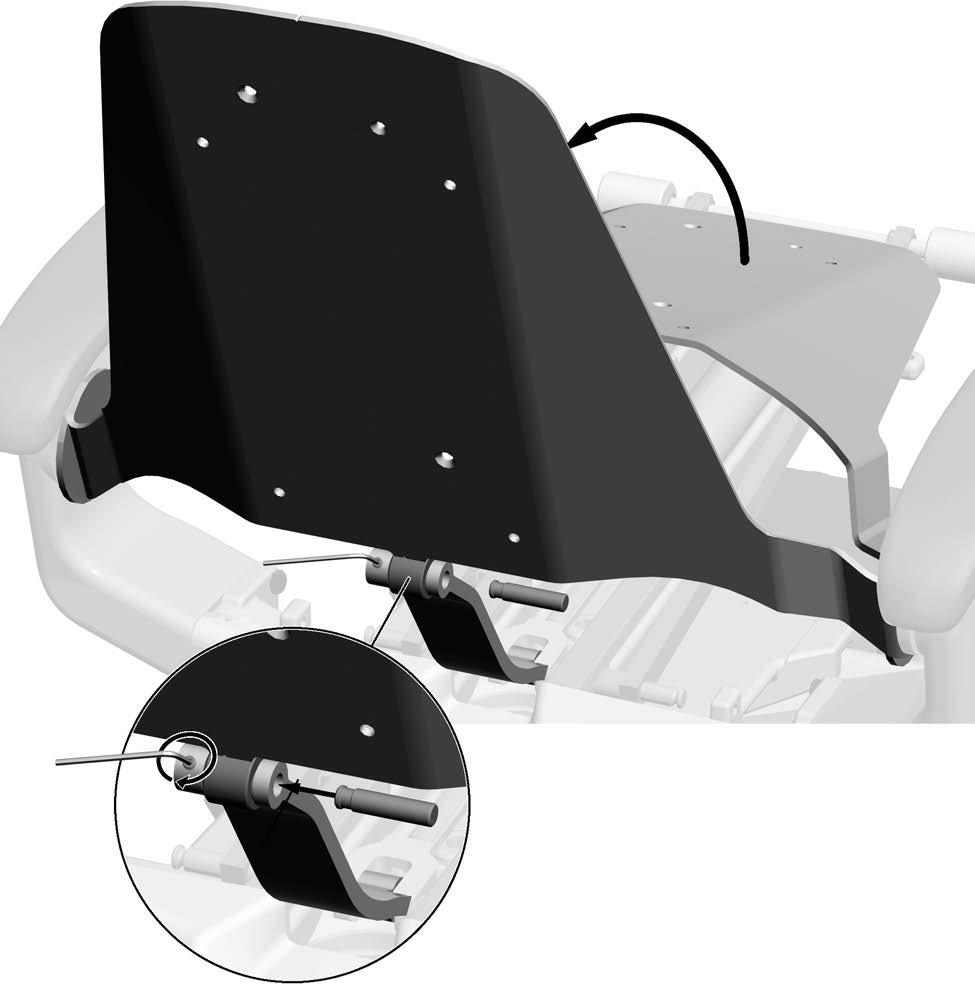

6 Úkol. Zvedněte opěradlo křesla. Vyrovnejte kloub opěradla s vlastním opěradlem křesla. 4 Zasuňte kloubový čep opěradla tak, aby se jeho drážka nacházela pod stavěcím šroubem. Utáhněte stavěcí šroub Rev J

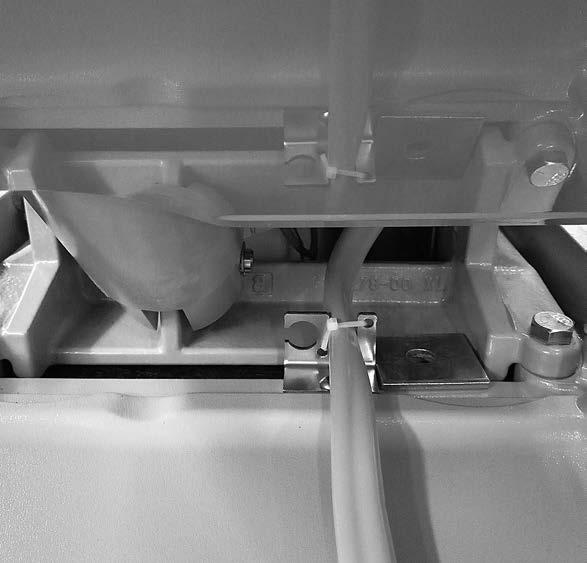

7 Ukotvení křesla VAROVÁNÍ: Ukotvení křesla k podlaze je potřebné k zajištění mechanické stability. Zanedbání provedení řádného ukotvení může vést k poškození křesla nebo vážnému či dokonce smrtelnému zranění. UPOZORNĚNÍ: Zkontrolujte materiál podlahové krytiny a rámové konstrukce v místě předpokládaného ukotvení křesla. Nemá-li podklad tloušťku alespoň 8 mm ( /4 palce), obraťte se na odbornou stavební firmu s dotazem na možnost vyztužení podlahy. Příprava křesla UPOZORNĚNÍ: Provede-li se snížení křesla s konzolou vystředěnou v poloze, v jaké se nachází při dodání křesla, dojde tím k poškození výrobku. Úkol. Otočte konzolu do postranní polohy. Zajistěte konzolu namontováním šroubu. Doporučené nástroje Diagonální kleště Nástavný klíč a ráčna o velikosti 5/6 palce Šestihranný klíč o velikosti 5/ palce Šroubovák s hlavicí Phillips Úkol. Přestřihněte upevnění kabelů. UPOZORNĚNÍ: Toto upevnění kabelu zůstane nepřestřižené Rev J 7

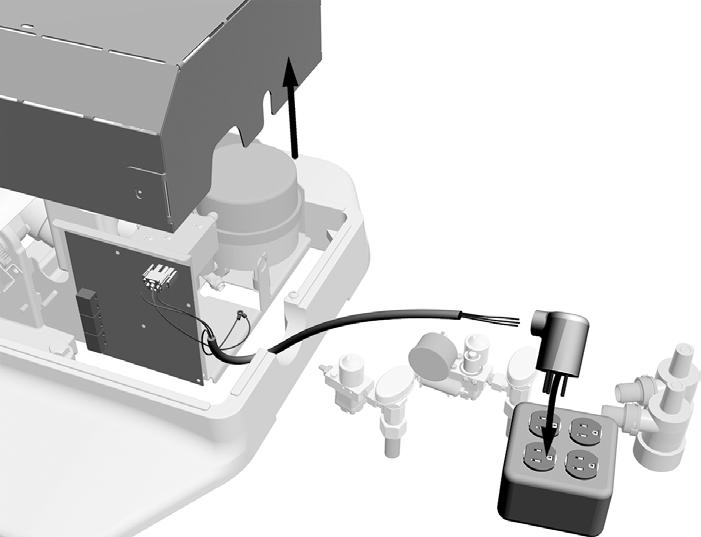

8 Úkol. Odstraňte šroub. Sejměte kryt pumpy. Pokud systém používá napájecí napětí 40 V, nainstalujte síťovou zástrčku. Připojte křeslo k elektrické síti. Úkol 4. POZNÁMKA: Funkce trojího klepnutí je účinná pouze během prvních pěti minut od připojení křesla ke zdroji napájení. Třikrát klepněte na zarážku křesla a při třetím klepnutí nepřestávejte zarážku přidržovat. Odpojte křeslo od elektrické sítě. Jakmile křeslo dosáhne nejvyšší polohy, zarážku uvolněte Rev J

9 Ukotvení křesla Zvolte postup, který je vhodný pro příslušný typ podlahové konstrukce. Úkol. Ukotvení do betonové podlahy Doporučené nástroje Vrtačka Vrták do podlahy,5 mm (/ palce) Kladívko Nástavný klíč a ráčna o velikosti 9/6 palce. Umístěte ukotvovací konzolu na základnu křesla.. Označte místa pro vyvrtání otvoru k ukotvení kostry a křeslo odsuňte.. Pomocí ruční vrtačky a vrtáku do podlahy o průměru,5 mm (/ palce) vyvrtejte pro podlahové ukotvení otvor hluboký 00 mm (4 palce). 4. Pomocí kladiva zaražte ukotvení do otvoru tak, aby byla podložka v jedné rovině s podlahou. Ukotvení pak roztáhněte utažením šroubu. 5. Odstraňte ukotvovací šroub a podložku. 6. Přemístěte křeslo do původní polohy. POZNÁMKA: Zajistěte řádné umístění hadiček a kabelů tak, aby nemohlo dojít k jejich natržení nebo přiskřípnutí. 7. Vyrovnejte ukotvovací konzolu do společné osy s rozpínacím ukotvením v betonu. 8. Prostrčte ukotvovací šroub s podložkou ukotvovací konzolou a zasuňte jej do rozpínacího ukotvení v betonu. Utáhněte šroub tak, aby těsně přilehl k ukotvovací konzole. Úkol. Zde umístěte ukotvovací konzolu. Ukotvovací konzola Rev J 9

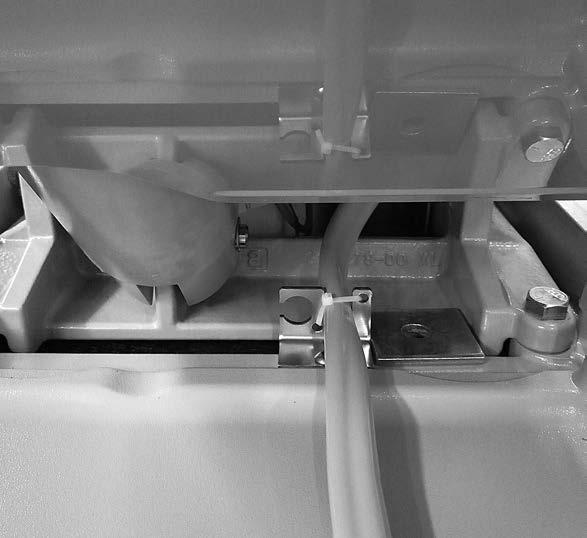

10 Ukotvení do dřevěné podlahy Úkol. Doporučené nástroje Vrtačka Vrták 9,5 mm (/8 palce) Nástavný klíč a ráčna o velikosti /4 palce. Umístěte ukotvovací konzolu na základnu křesla.. Označte místa pro vyvrtání otvoru pro šroub se čtvercovou hlavou a křeslo odsuňte.. Pomocí vrtačky a vrtáku o velikosti 9,5 mm (/8 palce) vyvrtejte pro šroub se čtvercovou hlavou otvor hluboký 50 mm ( palce). 4. Přemístěte křeslo do původní polohy. POZNÁMKA: Zajistěte řádné umístění hadiček a kabelů tak, aby nemohlo dojít k jejich natržení nebo přiskřípnutí. 5. Vyrovnejte ukotvovací konzolu do společné osy s otvorem. 6. Prostrčte šroub se čtvercovou hlavou, který je součástí sady, ukotvovací konzolou a zasuňte jej do otvoru. Utáhněte šroub se čtvercovou hlavou tak, aby těsně přilehl k ukotvovací konzole. Úkol. Zde umístěte ukotvovací konzolu. Ukotvovací konzola Rev J

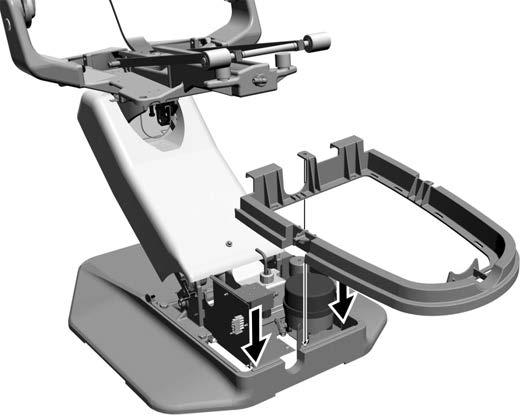

11 Instalace rámu krytu rozvodné krabice na podlaze Doporučený nástroj Šestihranný klíč o velikosti 5/ palce Úkol. Umístěte rám nad vyvýšený okraj základny křesla. Úkol. Šroub ze sady použijte k zajištění rámu. Skutečná velikost Pomocí šroubů, které jsou součástí sady, připevněte rám k podlaze Rev J

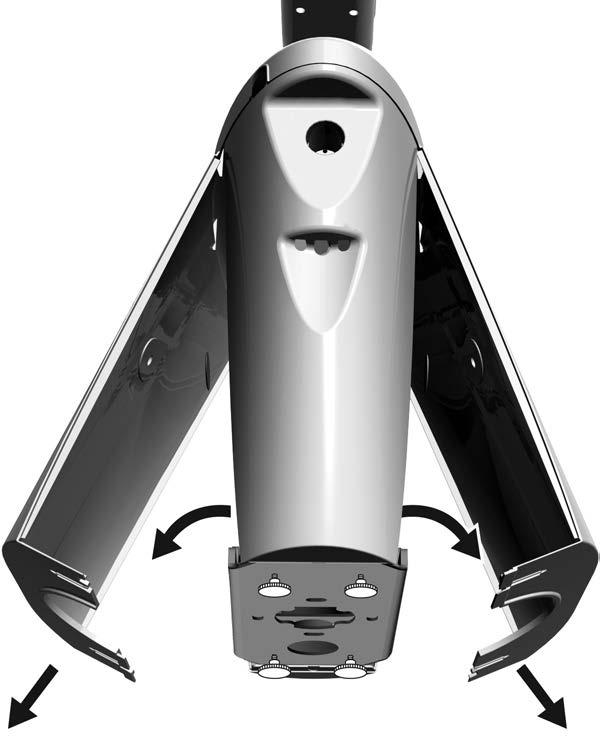

12 Instalace bloku podpory Úkol. Uvolněte čtyři ručně nasaditelné šrouby. Vysuňte dolní plochy a stáhněte kryty směrem dolů Rev J

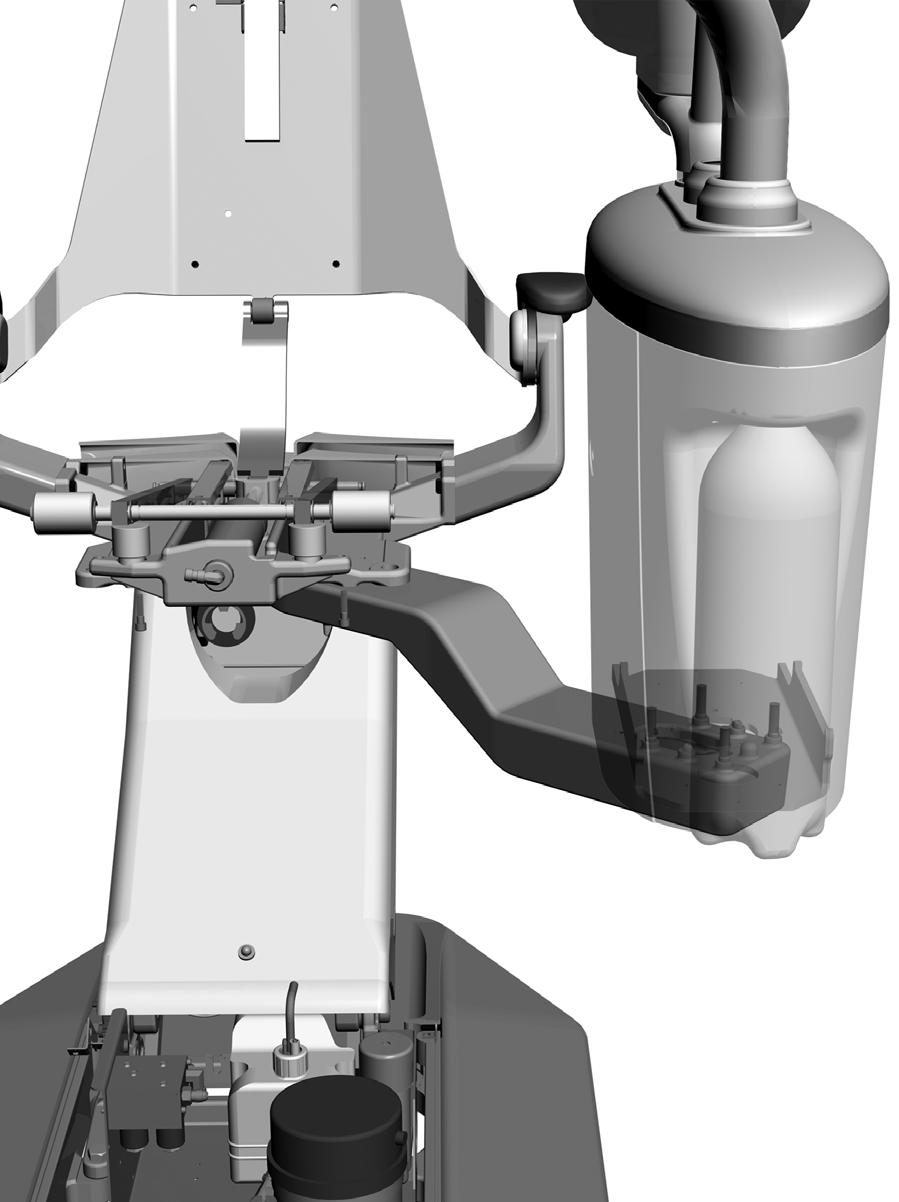

13 Úkol. Umístěte blok podpory nad čtyři montážní šrouby Rev J

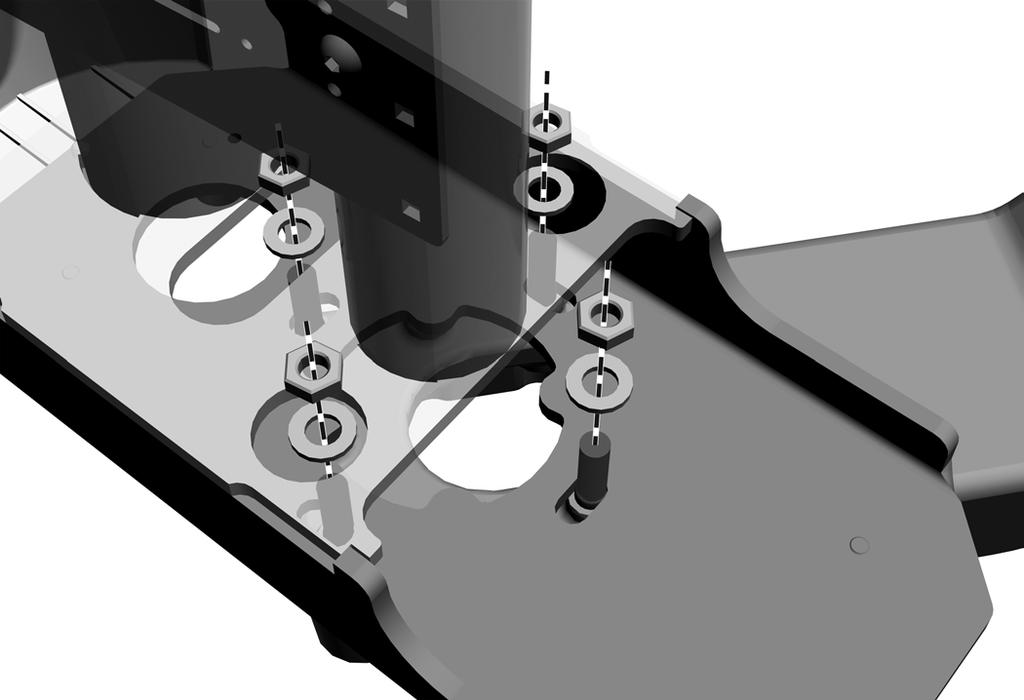

14 Úkol. Na každý ze čtyř upevňovacích šroubů nasaďte podložku. Na každý šroub volně našroubujte matici. (Blok podpory bude vyrovnán při provádění dalšího úkonu.) Rev J

15 Přibližné vyrovnání bloku podpory Doporučené nástroje Šestihranný klíč o velikosti /6 palce Nástavný klíč a ráčna o velikosti 9/6 palce Vodováha Blok podpory je usazen na dvou vyrovnávacích šroubech a výstupku. Ke dvěma vyrovnávacím šroubům se dostanete ze spodní strany konzoly. Vyrovnávací šrouby jsou nainstalovány výrobcem a vyčnívají nad konzolu. Blok podpory vyrovnáte tak, že povolíte matice na čtyřech upevňovacích šroubech, podle potřeby seřídíte příslušné šrouby a matice znovu utáhnete. Vyrovnávací šrouby je obvykle nutné seřídit pouze nepatrně. Výstupek Přístup k maticím na čtyřech upevňovacích šroubech získáte z vnitřní části bloku podpory. Konzola Přístup ke dvěma šroubům pro vyrovnání bloku podpory získáte ze spodní strany konzoly. Blok podpory Rev J 5

16 Vyrovnávací šrouby vyrovnávají blok podpory podél dvou os. Seřízením tohoto šroubu vyrovnáte blok podpory podél osy směřující zleva doprava. Seřízením tohoto šroubu vyrovnáte blok podpory podél osy směřující zepředu dozadu Rev J

17 Úkol. Přiložte vodováhu ke spojce a zarovnejte ji s blokem podpory. Určete, kterým směrem je nutné blok podpory posunout. 4 Nepatrně povolte matice na upevňovacích šroubech. Seřiďte příslušné vyrovnávací šrouby. Utáhněte matice na upevňovacích šroubech. DŮLEŽITÉ INFORMACE: Po zajištění bloku podpory se vždy přesvědčte, zda se všechny tři kontaktní body dotýkají spodní strany bloku podpory. 5 Určete, zda je blok podpory vyrovnán. Podle potřeby opakujte kroky až 4, dokud nebude blok podpory vyrovnán. 6 7 Změňte polohu vodováhy tak, aby směřovala od křesla. Opakujte podle potřeby kroky až 4, dokud nebude spojka pro obě polohy vodováhy vyrovnána Rev J 7

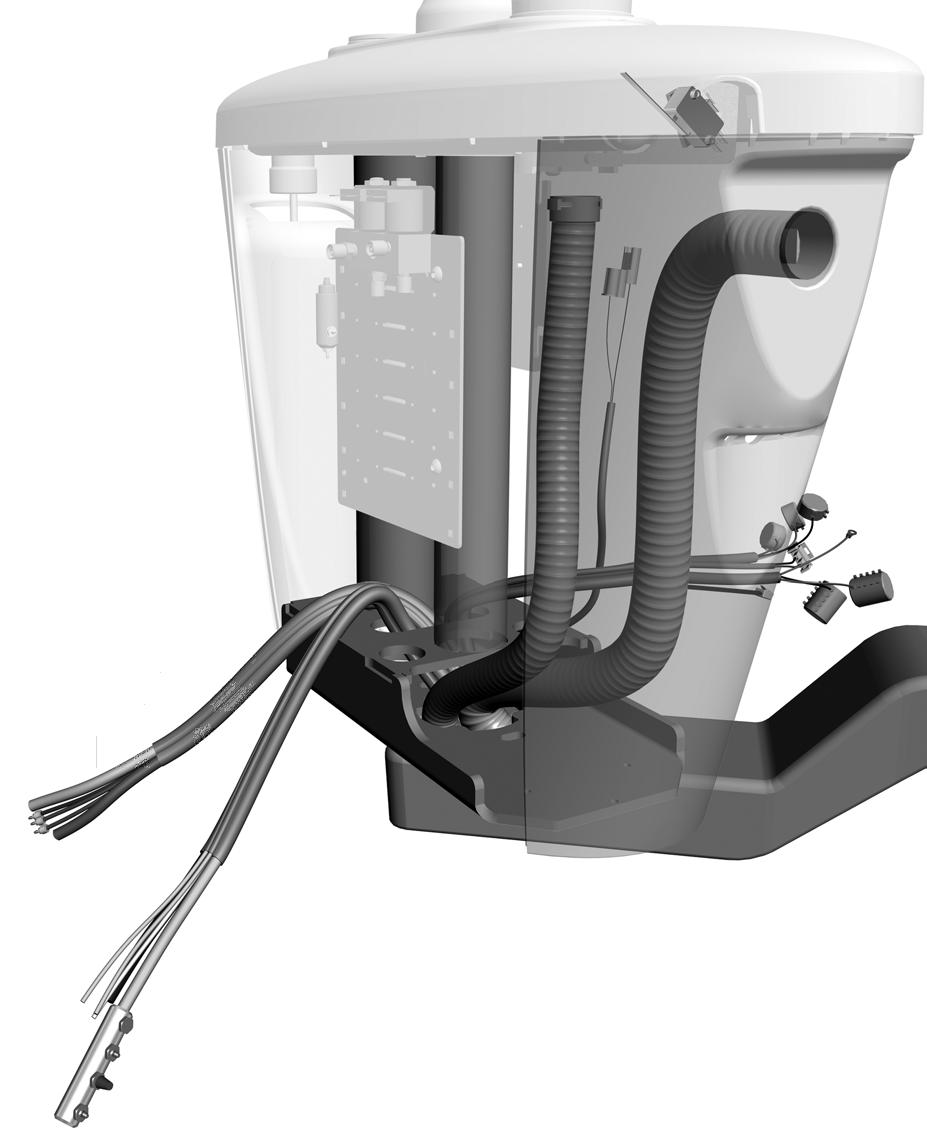

18 Instalace krytého svazku hadic 6 Skutečná velikost rozpěrné spony 5 4 Pokud budete postupovat podle kroků v uvedeném pořadí, bude instalace nejsnadnější. Ujistěte se, že jsou dnem úchytu protaženy všechny hadičky a kabely.. Přiveďte hadičku výpusti k plivátku. K připevnění hadičky k výpusti použijte rozpěrnou sponu.. Nasměrujte kabel s omezovacím spínačem podél hadičky výpusti.. Nasměrujte elektrické vodiče a datová spojení ke straně s deskou jednotky DCS. 4. Nasměrujte hadičky se vzduchovým rozdělovačem ke straně se solenoidy. 5. Nasměrujte hadičky ke straně se solenoidy. 6. Nasměrujte a připojte vakuové potrubí. POZNÁMKA: Ujistěte se, že kryté svazky hadic jsou vtaženy co nejdále do bloku podpory, tedy tak, že nejsou pod konzolou vidět Rev J

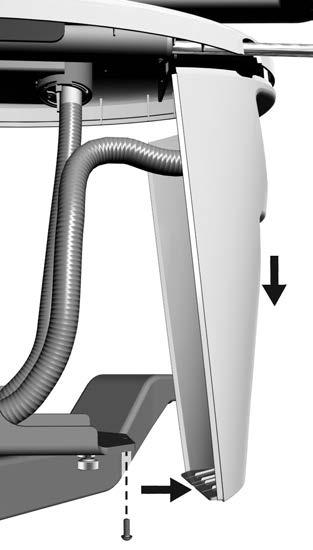

19 Instalace nástrojů asistenta Připojení omezovacího spínače Doporučený nástroj Šestihranný klíč o velikosti 5/ palce 4 Zapojte omezovací spínač. Stáhněte kryt. Odstraňte šroub. Vysuňte dno. 5 Zasuňte horní stranu koncového krytu do montážní polohy. 7 Pevně utáhněte šroub. 6 Zasouvejte dno dovnitř, dokud nebudou otvory pro šroub vzájemně vyrovnány Rev J 9

20 Instalace držáku nástrojů asistenta Doporučený nástroj Šestihranný klíč o velikosti /6 palce K připojení držáku nástrojů asistenta použijte šroub, který je součástí sady. Umístění a nasměrování nástrojů asistenta Doporučený nástroj Diagonální kleště Úkol. Umístěte vysokovýkonné odsávání (HVE) do jeho držáku. Zasuňte podtlakovou nádobu do bloku podpory Rev J

21 Úkol. Vložte odsávačku slin do příslušného držáku. Protáhněte hadičku odsávačky slin otvorem na levé straně. 4 Na hadici nasuňte malou podložku. Připojte hadičku ke vstupnímu otvoru. Skutečná velikost malé podložky 5 Aby se zamezilo napínání, proveďte upevnění kabelu pomocí dvojité smyčky, která bude pevně přidržovat hadici, aniž by omezovala průtok. TIP: Při nastavování zamezení napínání nechte volný dostatečný úsek hadičky, který bude stejně dlouhý jako ohyb hadičky vysokovýkonného odsávání Rev J

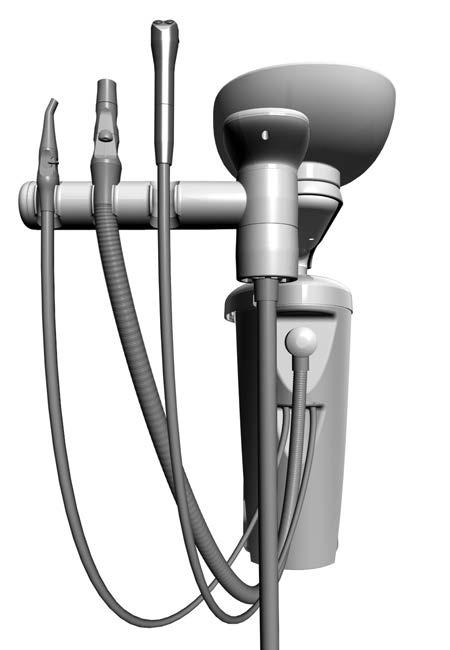

22 Úkol. Vložte pistoli do příslušného držáku. Protáhněte hadičku pistole otvorem na pravé straně. Na hadici nasuňte malou podložku. Skutečná velikost malé podložky 4 Aby se zamezilo napínání, proveďte upevnění kabelu pomocí dvojité smyčky, která bude pevně přidržovat hadici, aniž by omezovala průtok. TIP: Při nastavování zamezení napínání nechte volný dostatečný úsek hadičky, který bude stejně dlouhý jako ohyb hadičky vysokovýkonného odsávání Rev J

23 Úkol 4. POZNÁMKA: Pokud systém nezahrnuje ovládací panel nebo držáky vzduchových hadiček, Úkol 4 vynechte. Přestřihněte upevnění kabelu. Protáhněte stíněný kabel ovládacího panelu prostředním otvorem. Na hadičku nasuňte velkou podložku. Skutečná velikost velké podložky 4 Aby se zamezilo napínání, proveďte upevnění kabelu pomocí dvojité smyčky, která bude pevně přidržovat hadici, aniž by omezovala průtok. TIP: Při nastavování zamezení napínání nechte volný dostatečný úsek hadičky, který bude stejně dlouhý jako ohyb hadičky vysokovýkonného odsávání Rev J

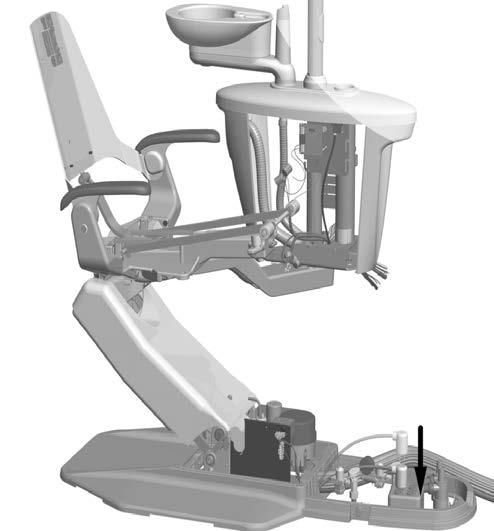

24 Instalace stomatologického unitu Příprava křesla POZOR Obvodové desky jsou citlivé na statickou elektřinu. Pokud se dotýkáte obvodové desky nebo ji zapojujete, je třeba, abyste dodržovali bezpečnostní opatření týkající se elektrostatických výbojů. Obvodové desky by měli instalovat výhradně elektrikáři nebo kvalifikovaní servisní technici. Připojte křeslo k elektrické síti. Přemístěte přepínač do polohy BSDN (pohyb základny dolů). Křeslo se začne snižovat. Poté, co křeslo dosáhne své nejnižší polohy, přemístěte přepínač do polohy SPARE. 4 Odpojte křeslo od elektrické sítě. DŮLEŽITÉ INFORMACE: Pokud je součástí systému stomatologický unit A-dec 4 nebo A-dec 5, přečtěte si pokyny (č ) dodané se soupravou Rev J

25 Instalace stomatologického unitu Doporučené nástroje Šestihranný klíč o velikosti /6 palce Šestihranný klíč o velikosti 5/ palce Úkol. Zvedněte stomatologický unit a položte si jej přes rameno tak, aby jedna vaše ruka zůstala volná k nasměrování svazku hadiček. Úkol. Zaveďte svazek hadiček do bloku podpory. Vložte spojku stomatologické soupravy. Zasuňte prstenec pro seříznutí, který je součástí spojky stomatologické soupravy, do jeho dolní montážní polohy Rev J 5

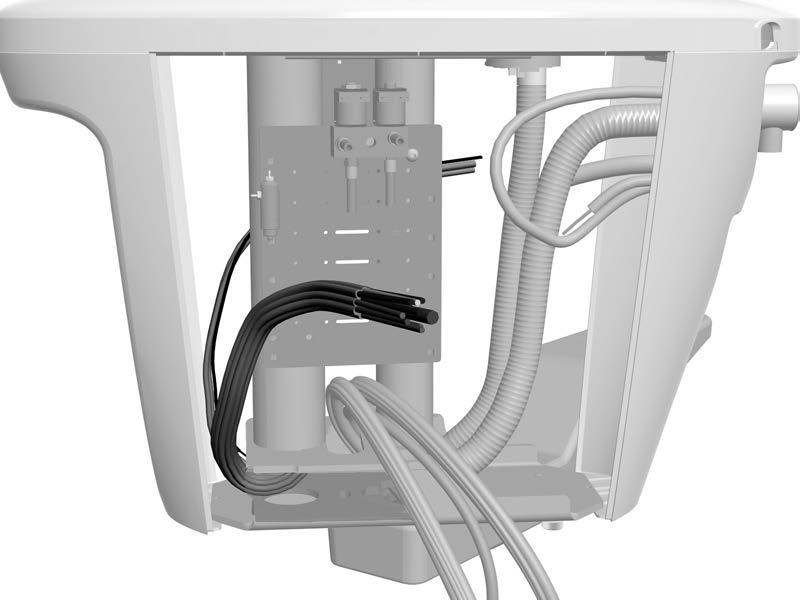

26 Úkol. Zaveďte svazek hadiček do bloku podpory. Nasměrujte elektrické vodiče a datová spojení ke straně s deskou jednotky DCS. Nasměrujte hadičky ke straně se solenoidy Rev J

27 Úkol 4. Odstraňte pásku. Odstraňte osazenou matici. Sejměte kryt. Úkol 5. Povolte šrouby s otvorem v hlavě. Otočte otočným unitem do montážní polohy. Utáhněte šrouby s otvorem v hlavě Rev J 7

28 Úkol 6. Odstraňte šroub. Nastavte rukojeť do pracovní polohy. Vraťte šroub na původní místo a utáhněte jej. Úkol 7. Umístěte hadičky do příslušných držáků Rev J

29 Instalace operačního světla 5 4. Pokud instalujete konzolu monitoru, přečtěte si pokyny dodané s příslušnou sadou (číslo součásti ). Před spojkou operačního světla je nutné nainstalovat adaptér. Pokud konzolu monitoru neinstalujete, pokračujte dalším krokem.. Zasuňte ložisko až na doraz do spojky bloku podpory.. Na horní stranu ložiska umístěte kryt pro seříznutí. 4. Zaveďte kabely směrem dolů do spojky bloku podpory. 5. Zasuňte sloupek operačního světla. 6. Vyveďte kabely ze spojky do bloku podpory Rev J 9

30 Připojení přívodů Zvednutí křesla Připojte křeslo k elektrické síti. 4 Třikrát klepněte na zarážku křesla a při třetím klepnutí nepřestávejte zarážku přidržovat. Jakmile křeslo dosáhne nejvyšší polohy, zarážku uvolněte. Odpojte křeslo od elektrické sítě. Instalace obvodové desky plivátka v bloku podpory POZNÁMKA: Desky s obvody najdete v menší krabičce uvnitř balení stomatologické soupravy. UPOZORNĚNÍ: Pokud před zahájením tohoto postupu nevypnete nebo neodpojíte napájení, může dojít k zasažení elektrickým proudem. Zašroubujte vymezovací čepy. Nasuňte obvodovou desku plivátka na vymezovací čepy. POZOR Obvodové desky jsou citlivé na statickou elektřinu. Pokud se dotýkáte obvodové desky nebo ji zapojujete, je třeba, abyste dodržovali bezpečnostní opatření týkající se elektrostatických výbojů. Obvodové desky by měli instalovat výhradně elektrikáři nebo kvalifikovaní servisní technici. Připojte napájecí kabely. Propojte šedé vodiče (střídavé napětí 4 V) a černé vodiče (střídavé napětí 0 V) Rev J

31 Připojení elektrických vodičů a datových spojení bloku podpory Doporučený nástroj Klíč o velikosti /8 palce Připojte elektrické vodiče a datová spojení podle následujícího schématu zapojení. Ke spínačům kalíšku a oplachu misky K solenoidům Spínač a solenoid kelímku jsou označeny pomocí upevnění kabelů. K operačnímu světlu Pouze ovládací panel lékaře. Toto připojení se provádí pouze tehdy, jestliže systém zahrnuje ovládací panel lékaře. K nástrojům asistenta Ke stomatologické soupravě K rozvodné krabici na podlaze Rev J

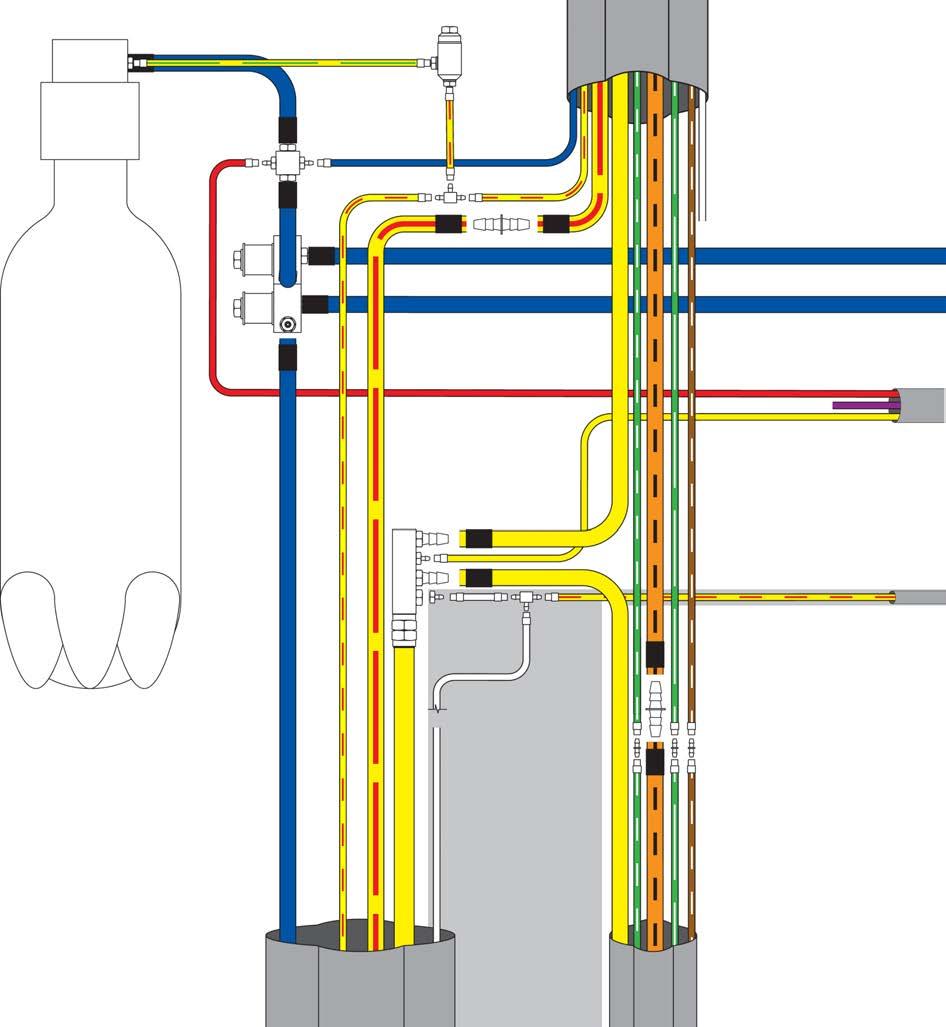

32 Připojení hadiček bloku podpory Doporučené nástroje Diagonální kleště Tlačka pouzdra. Připojte hadičky podle následujícího průtokového schématu. Ke stomatologické soupravě K pistoli pro asistenta Mosazný hrot škrtícího ventilu S automatickými vzduchovými spínači Pokud systém zahrnuje automatické vzduchové spínače připojené k nezávislému zdroji provozního podtlaku, proveďte připojení znázorněná v této šedé oblasti. K automatickým vzduchovým spínačům K rozvodné krabici na podlaze K nožnímu ovladači. Připojené hadičky uspořádejte a zavěste pod konzolou a zajistěte je pomocí upevnění kabelu tak, aby nebyly viditelné.. Přebývající část upevnění kabelu odstřihněte Rev J

33 Připojení přívodů rozvodné krabice na podlaze Připojení zdroje napájení Umístěte zdroj napájení do oblasti přívodů. Zapojte černé konektory. Zapojte bílý konektor do zásuvky AUXILARY OUTPUT POWER na obvodové desce křesla. Připojení operačního světla (bez ovládacího panelu) Zapojte červený konektor Rev J

34 Připojení operačního světla (s ovládacím panelem) Doporučené nástroje Diagonální kleště Šroubovák s hlavicí Phillips Úkol. Odstřihněte červený konektor. Na konci krytého svazku hadic odřízněte zelený vodič. Stáhněte ze zbývajících vodičů plášť v délce 6,5 mm (/4 palce). Úkol. Připevněte obvodovou desku s relé operačního světla pomocí šroubu k horní straně skříně zdroje napájení. POZNÁMKA: Desky s obvody najdete v menší krabičce uvnitř balení stomatologické soupravy. Připojte černý vodič ke svorce BLK na desce s relé. Připojte modrý a fialový vodič ke konektoru WAGO Rev J

35 Úkol.. Vezměte kabel operačního světla a datové spojení, které jsou součástmi sady.. Proveďte následující připojení. Připojte bílou zástrčku. Připojte datový komunikační systém (DCS). Připojte červenou zástrčku. Kabel operačního světla, který je součástí sady Datové spojení, které je součástí sady 4 Připojte datová spojení. Datové spojení přivedené od bloku podpory Rev J 5

36 Připojení přívodů Připojte hadičky podle následujícího průtokového schématu. K bloku podpory Napájecí jednotka K nezávislému zdroji provozního podtlaku S automatickými vzduchovými spínači Pokud systém zahrnuje automatické vzduchové spínače připojené k nezávislému zdroji provozního podtlaku, proveďte připojení znázorněná v této šedé oblasti Rev J

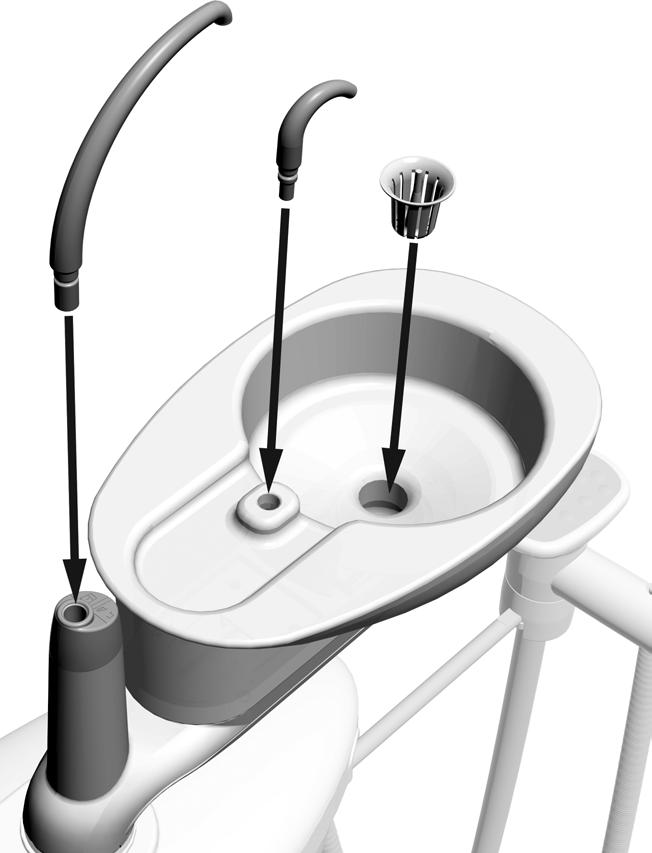

37 Instalace plivátka Nainstalujte výpust kalíšku. Nainstalujte výpust oplachu misky. Nainstalujte sítko misky Rev J 7

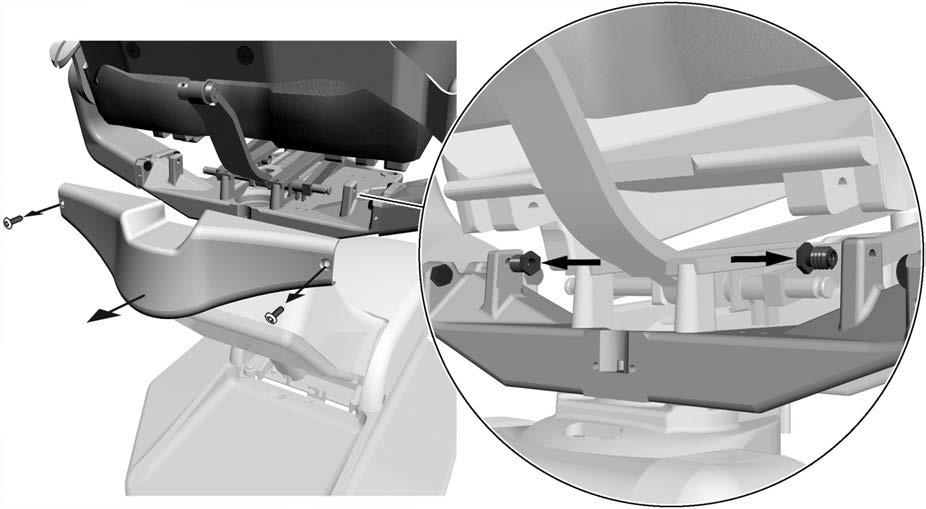

38 Instalace čalounění Instalace čalounění sedáku Doporučené nástroje Šestihranný klíč o velikosti 5/ palce Klíč o velikosti / palce Odstraňte dva šrouby a kryt. Zašroubujte mosazná pouzdra. Umístěte sedák nad příruby a prostrčte čepy skrze otvory Rev J

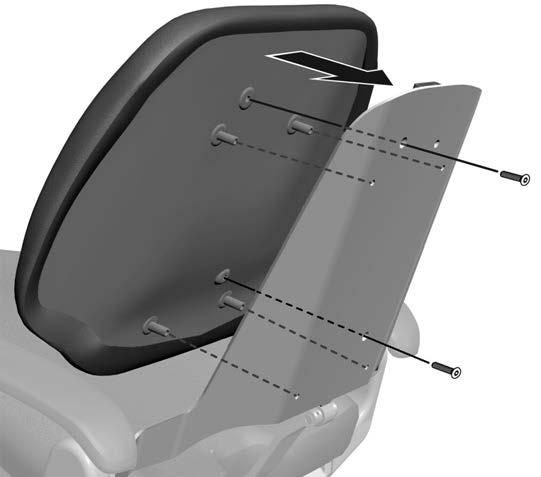

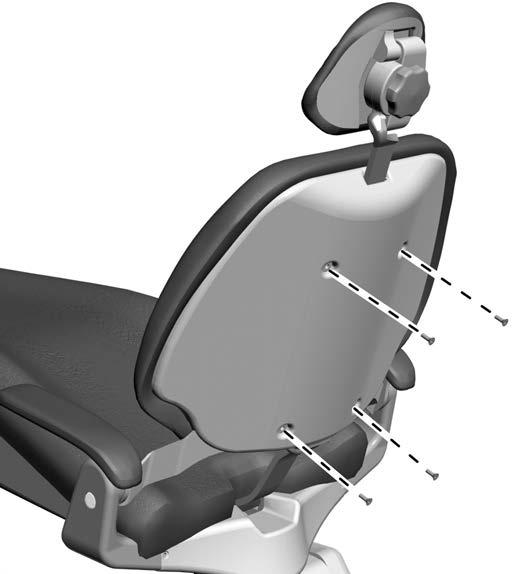

39 Instalace čalounění opěradla křesla Doporučený nástroj Šestihranný klíč o velikosti 5/ palce Vyrovnejte čtyři vymezovací čepy s otvory v opěradle křesla. Utáhněte horní šroub tak, aby se nejbližší vymezovací čep jen dotýkal opěradla křesla. Neutahujte nadměrnou silou. Vymezovací čepy Utáhněte spodní šroub tak, aby se nejbližší vymezovací čep dotýkal opěradla křesla. Neutahujte nadměrnou silou. UPOZORNĚNÍ: Šrouby neutahujte nadměrnou silou. Slouží k nastavení polohy čalounění, nikoli k jejímu připevnění. Po nainstalování šroubů by mělo být možné čalouněním hýbat. Instalace čalounění opěrky hlavy Doporučený nástroj Šroubovák s hlavicí Phillips Přišroubujte opěrku hlavy k čalounění Rev J 9

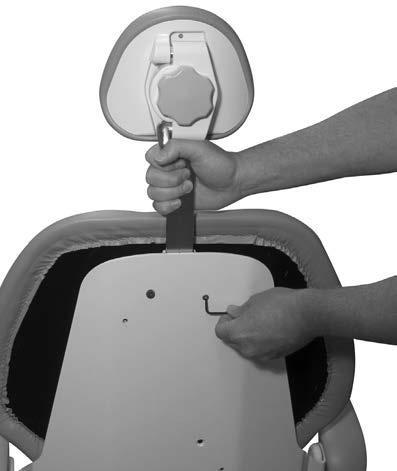

40 Příprava a seřízení systému Seřízení napětí opěrky hlavy Doporučený nástroj Šestihranný klíč o velikosti /8 palce Chcete-li napětí zvýšit, otáčejte ve směru hodinových ručiček. Chcete-li napětí snížit, otáčejte proti směru hodinových ručiček. Instalace láhve s vodou Vložte do láhve tabletu ICX společnosti A-dec pro údržbu rozvodu vody a naplňte láhev vodou. VAROVÁNÍ: Zamezte kontaktu tablety A-dec ICX určené k ošetření rozvodů vody s nechráněnou pokožkou. Další podrobnosti najdete v návodu k použití dodaném s tabletami ICX (číslo součásti ). Umístěte láhev tak, aby logo A-dec směřovalo od křesla. Otočte láhví o / otáčky doprava. Neutahujte nadměrnou silou. UPOZORNĚNÍ: Neutahujte láhev na vodu nadměrnou silou, aby nedošlo ke stržení závitů. Při tlakování láhve můžete po dobu až dvou minut slyšet syčení. Tento zvuk je normální Rev J

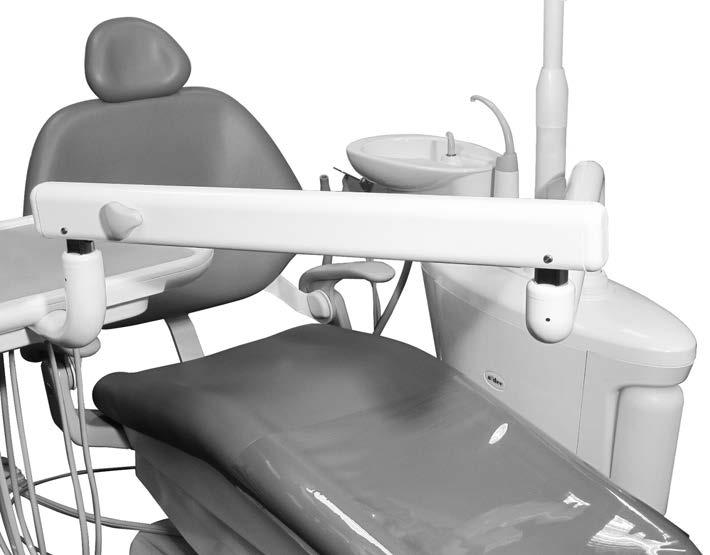

41 Instalace kolíků zarážek otáčení flexibilního ramena stomatologického unitu Přestřihněte upevnění kabelu. Vyjměte žlutou kartu. Konec na straně otočného unitu Konec na straně rigidního ramena Nadzvedněte prstenec pro seříznutí. 4 Nadzvedněte prstenec pro seříznutí. Nasaďte distanční kroužek se stavěcím šroubem. 5 Do těchto dvou otvorů zasuňte kolíky zarážek tak, aby jejich zužující se konce směřovaly nahoru. POZNÁMKA: Kolíky zarážek (skutečná velikost) umístěte tak, aby tento konec směřoval nahoru. POZNÁMKA: Neseřizujte napětí otáčení flexibilního ramena, dokud systém nebude vyrovnán. Informace o seřízení otáčení flexibilního ramena najdete v části Seřízení napětí při otáčení flexibilního ramena stomatologické soupravy na straně Rev J 4

42 Seřízení napětí při polohování flexibilního ramena stomatologického unitu Chcete-li napětí zvýšit, otáčejte ve směru hodinových ručiček. Chcete-li napětí snížit, otáčejte proti směru hodinových ručiček Rev J

43 Seřízení napětí při vyvažování flexibilního ramena stomatologického unitu Toto seřízení poveďte, pokud napětí při polohování flexibilního ramena neumožňuje udržení polohy nebo požadovaný pohyb. Doporučený nástroj Standardní šroubovák Úkol. Zatáhněte za konec krytu a kryt odeberte. Stáhněte hadičku. Úkol. Chcete-li seřídit napětí, pomocí šroubováku otáčejte mechanismem. Při pohledu z konce flexibilního ramena s otočným unitem: Chcete-li napětí zvýšit, otáčejte mechanismem ve směru hodinových ručiček. Chcete-li napětí snížit, otáčejte mechanismem proti směru hodinových ručiček Rev J 4

44 Seřízení rychlosti pohybu sedáku a opěradla křesla Doporučený nástroj Šestihranný klíč o velikosti / palce Seřiďte rychlost základny křesla. Seřiďte rychlost opěradla křesla. Instalace kolíků zarážek otáčení flexibilního ramena operačního světla Nadzvedněte prstenec pro seříznutí. Vložte kolík zarážky. Skutečná velikost kolíku Rev J

45 Seřízení tlaku vzduchového pohonu násadce POZNÁMKA: K přesnému měření tlaku vzduchového pohonu použijte ukazatel tlaku násadce připojený k hadičce násadce. Technické údaje pro tlak vzduchového pohonu naleznete v dokumentaci výrobce násadce.. Zvedněte násadec z držáku.. Proveďte následující: Diskový nožní ovladač: přepněte přepínač do polohy bez vodního chlazení (směrem od modré tečky) a sešlápněte disk. Páčkový nožní ovladač: posuňte páčku úplně doprava.. Za chodu násadce ověřte ukazatel tlaku násadce. 4. Seřiďte tlak vzduchového pohonu, aby odpovídal technickým údajům výrobce. Otočením dříku po směru hodinových ručiček tlak snížíte Rev J 45

46 Instalace prohlížeče stomatologických rentgenových snímků (volitelné příslušenství) Doporučené nástroje Šroubovák s hlavicí Phillips Vrtačka a vrtáky o průměru 4,75 mm (/6 palce) Vyvrtejte pět otvorů. Protáhněte vodiče prohlížeče stomatologických rentgenových snímků prostředním otvorem. Připevněte prohlížeč stomatologických rentgenových snímků pomocí čtyř šroubů. Připojte napájecí kabely. Připojte hnědý vodič ke konektoru WAGO s šedým vodičem a modrý vodič ke konektoru WAGO s černým vodičem Rev J

47 Nastavení napětí intraorálního zdroje světla (je-li potřebné) Doporučené nástroje Šestihranný klíč o velikosti 7/64 palce Voltmetr Při seřizování zdroje intraorálního světla postupujte podle následujících kroků.. Pomocí šestihranného klíče o velikosti 7/64 palce sejměte zadní kryt otočného unitu.. Nastavte voltmetr na DC (stejnosměrné) napětí a umístěte jeho kontakty na výstupní svorky IOLS pro násadec, který seřizujete.. Sejměte násadec z držáku a zapněte světlo. 4. Pomocí tlačítek za svorkou seřiďte napětí podle následující tabulky. Výstupní svorky IOLS Pomocí tlačítek upravte napětí. POZNÁMKA: Hodnoty v následující tabulce jsou platné pouze pro optická vlákna o průřezu 6 AWG, zátěžové proudy 750 ma a doporučené napětí žárovky, V ss. Jsou-li optická vlákna o průřezu 6 AWG připojena ke zdroji napájení s jinými jmenovitými hodnotami, použijte rovnici T = (Z x 0,006 x Y) + X, kde: T = napětí páskové svorkovnice (V ss), X = požadované napětí žárovky (V ss), Y = jmenovitý proud žárovky / zátěžový proud (A), Z = délka vodiče o průřezu 6 AWG (v palcích) od páskové svorkovnice ke světlu V případě zařízení s jiným průřezem vodičů než 6 AWG se obraťte na zákaznický servis společnosti A-dec. Tabulka délek vodičů a napětí pro žárovky A-dec W&H, Bien Air nebo jiné typy žárovek dimenzovaných na, V Délka vodiče v hadičkách A-dec Napětí na páskové svorkovnici pro výsledné napětí, V u žárovky Délka vodiče v hadičkách A-dec Napětí na páskové svorkovnici pro výsledné napětí, V u žárovky (cm) (palce) V ss +/- 0,0 (cm) (palce) V ss +/- 0,0 48, , ,4 90 4,7 5 60, , ,49 0 6,78 8 7,5 5, ,55 5 8,84 84, , ,6 8 50, , ,9 59 0, Rev J 47

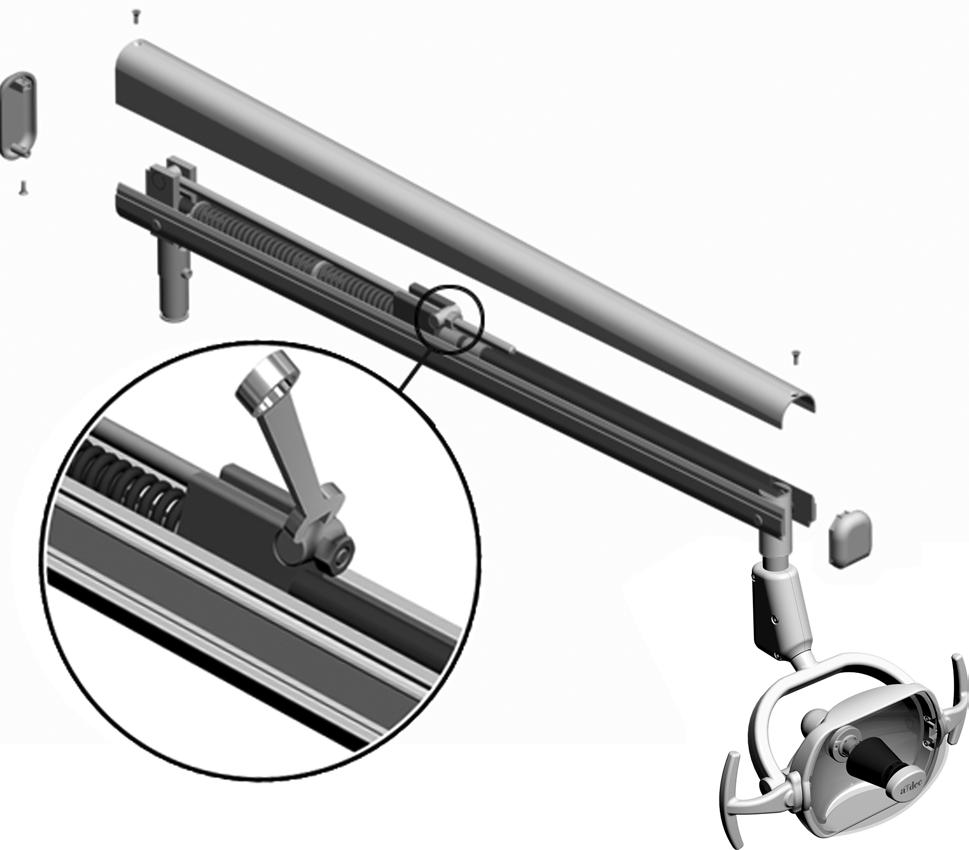

48 Seřízení protizávaží flexibilního ramena operačního světla (je-li potřebné) Doporučené nástroje Šroubovák s hlavicí Phillips Klíč o velikosti / palce POZNÁMKA: Volitelně lze nainstalovat soupravu zarážek (číslo součásti ), které slouží k omezení pohybu flexibilního ramena nahoru a dolů. Odstraňte dva šrouby a koncovku. Odstraňte šroub a koncovku. Sejměte kryt. 4 Pokud se světlo vychyluje nahoru, otáčejte maticí proti směru hodinových ručiček. Pokud se světlo vychyluje dolů, otáčejte maticí ve směru hodinových ručiček. 5 Zkoušku vychýlení provádějte s nasazeným krytem na flexibilním ramenu Rev J

49 Seřízení napětí při otáčení operačního světla (je-li potřebné) Doporučené nástroje Šestihranný klíč o velikosti 5/64 palce Nástrčný klíč o velikosti 5/6 palce Seřízení napětí při otáčení proveďte povolováním a utahováním šroubu. Odstraňte koncový kryt. Seřízení napětí při otáčení proveďte povolováním a utahováním matice. Chcete-li napětí zvýšit, otáčejte šroubem/maticí ve směru hodinových ručiček. Chcete-li napětí snížit, otáčejte šroubem/maticí proti směru hodinových ručiček. POZNÁMKA: Toto seřízení se provádí pouze na jedné straně hlavice Rev J 49

50 Seřízení průtoku při oplachu misky plivátka (je-li potřebné) Zapněte oplach misky. Seřiďte průtok utažením nebo povolením klínového ventilu. Otáčením výpusti oplachu misky nastavte profil průtoku tak, aby bylo dosaženo co nejvyšší účinnosti oplachu Rev J

51 Dokončení vyrovnání systému Úkol. Umístěte stomatologickou soupravu a světlo do pracovní polohy Rev J 5

52 Úkol. Přiložte vodováhu ke spojce a zarovnejte ji s blokem podpory. Určete, kterým směrem je nutné blok podpory posunout. 4 Nepatrně povolte matice na upevňovacích šroubech. Seřiďte příslušné vyrovnávací šrouby. Utáhněte matice na upevňovacích šroubech. DŮLEŽITÉ INFORMACE: Po zajištění bloku podpory se vždy přesvědčte, zda se všechny tři kontaktní body dotýkají spodní strany bloku podpory. 5 Určete, zda je blok podpory vyrovnán. Podle potřeby opakujte kroky až 4, dokud nebude blok podpory vyrovnán. 6 7 Změňte polohu vodováhy tak, aby směřovala od křesla. Opakujte podle potřeby kroky až 4, dokud nebude spojka pro obě polohy vodováhy vyrovnána Rev J

53 Úkol. Umístěte stomatologickou soupravu do polohy pro sesednutí. Ověřte, zda není otočný unit vychýlen. V případě vychýlení otočného unitu opakujte postup podle Úkol na straně 5, dokud nebude vychýlení odstraněno Rev J 5

54 Vyrovnání otočného unitu Doporučené nástroje Vodováha Šestihranný klíč o velikosti 5/ palce Položte nivelační přístroj na otočný unit. Seřiďte otočný unit do vodorovné polohy. Mírně povolte šrouby. 4 Pevně utáhněte šrouby. Seřízení napětí při otáčení flexibilního ramena stomatologické soupravy POZNÁMKA: Toto seřízení je nutné provést po konečném vyrovnání systému. Informace o dalších úpravách najdete v části Příprava a seřízení systému na straně 40. Doporučený nástroj Šestihranný klíč o velikosti / palce Chcete-li napětí zvýšit, otáčejte ve směru hodinových ručiček. Chcete-li napětí snížit, otáčejte proti směru hodinových ručiček Rev J

55 Nastavení na ovládacím panelu Obrázek. Standardní ovládací panel a ovládací panel Deluxe Nastavení funkcí zubařského křesla a operačního světla Ovládací panel se používá k programování často používaných nastavených poloh systému. V tabulce jsou uvedeny přednastavené polohy křesla. Programování poloh křesla Postup při programování tlačítek pro nastavení polohy nasednutí/sesednutí a zákrokových poloh a :. Posuňte křeslo do požadované polohy.. Stiskněte a uvolněte tlačítko ; uslyšíte krátký zvukový signál označující režim programování.. Stiskněte tlačítko, které chcete naprogramovat. Uslyšíte tři krátká pípnutí, která potvrzují, že tlačítko bylo nastaveno. Individuální nastavení tlačítka pro rentgenování/vyplachování Tlačítko pro rentgenování/vyplachování má funkci rentgenu/výplachu nebo funkci další plně programovatelné přednastavené polohy (Zákrok ). Postup změny funkce:. Stiskněte a podržte tlačítka a současně po dobu tří sekund. Jeden zvukový signál (pípnutí) oznamuje, že tlačítko bylo nakonfigurováno do zákrokové polohy. Tři zvukové signály (pípnutí) oznamují, že tlačítko pro rentgenování/vyplachování bylo konfigurováno pro funkci rentgenu/ výplachu (přepíná se mezi rentgenem/ výplachem a předchozí polohou).. Naprogramujte přednastavenou polohu podle pokynů v předchozí části Programování poloh křesla. POZNÁMKA: Symboly na ovládacích panelech jsou chráněny patentem společnosti A dec Inc. Tabulka. Přednastavené polohy křesla Tlačítko Popis polohy Nasednutí/sesednutí: Automaticky nastaví křeslo do polohy pro nasednutí/sesednutí a vypne operační světlo. Zákrok : Automaticky sníží základnu křesla a sklopí opěradlo a zapne operační světlo. Zákrok (pouze standardní ovládací panel): Automaticky nastaví příslušnou polohu základny a opěradla křesla a zapne operační světlo. Rentgenování/vyplachování: Automaticky přepne mezi polohou pro rentgenování/vyplachování a aktuální polohou křesla. Po nastavení křesla do polohy pro rentgenování/vyplachování operační světlo zhasne a po návratu křesla do poslední polohy se rozsvítí. POZNÁMKA: Křeslo můžete kdykoli zastavit stisknutím jakéhokoli tlačítka pro polohování křesla na nožním spínači nebo ovládacím panelu. TIP: Pokud je tlačítko polohy Rentgenování/vyplachování přepnuto na plně programovatelnou přednastavenou polohu, funguje stejně jako tlačítka poloh Zákrok a Zákrok Rev J 55

56 Plnění kelímku a oplach misky Tlačítko plnění kelímku reguluje průtok vody přiváděné ze zásobní láhve do kelímku. Tlačítko oplachu misky zajišťuje přívod vody pro oplach plivátka. Přednastavené doby provádění funkcí ovládaných pomocí těchto tlačítek uvádí Tabulka. Postup při změně časového nastavení funkcí plnění kelímku a oplachu misky:. Stiskněte a uvolněte tlačítko. Ozve se jedno pípnutí, které signalizuje, že je aktivován režim programování. POZNÁMKA: Do režimu programování plivátka můžete přejít také současným stisknutím a podržením tlačítek plnění kelímku a oplachu misky umístěných v blízkosti výpusti. Ozve se jedno pípnutí, které signalizuje, že je aktivován režim programování. Tabulka. Předem nastavené funkce plnění kelímku a oplachu misky Tlačítko Popis Tlačítko plnění kelímku: Ovládá průtok vody z láhve s vodou do kelímku. Chcete-li zahájit plnění s nastavenou dobou trvání, stiskněte tlačítko plnění kelímku. Doba plnění přednastavená výrobcem je,5 sekundy. Chcete-li plnění ovládat ručně, tlačítko plnění kelímku stiskněte a podržte. Tlačítko oplachu misky: Poskytuje vodu pro oplach misky plivátka. Chcete-li zahájit oplach s nastavenou dobou trvání, stiskněte tlačítko oplachu misky. Doba oplachu přednastavená výrobcem je 0 sekund. Funkci lze ovládat ručně podržením tlačítka oplachu misky. Chcete-li přejít do režimu nepřetržitého oplachu, stiskněte tlačítko oplachu misky dvakrát za méně než dvě sekundy. Chcete-li režim nepřetržitého oplachu ukončit, znovu jedenkrát stiskněte tlačítko.. Stiskněte tlačítko plnění kelímku nebo oplachu misky a podržte je stisknuté po požadovanou dobu.. Uvolněte tlačítko. Nastavení je potvrzeno třemi krátkými zvukovými signály Rev J

57 Operační světlo K zapínání a vypínání operačního světla se používá příslušné tlačítko na ovládacím panelu. Operační světlo Performer: Stisknutím tlačítka lze přepínat mezi vysokou a nízkou intenzitou. Halogenová operační světla A-dec 500: Stisknutím tlačítka lze přepínat mezi vysokou intenzitou a intenzitou pro práci s kompozity nebo střední intenzitou a intenzitou pro práci s kompozity. Pokud je operační světlo v režimu pro práci s kompozity, světelný indikátor bliká. Operační světlo LED: Stisknutím a uvolněním tlačítka lze zvolit režim s požadovanou intenzitou. Pokud je světlo v režimu zabraňujícím vytvrzení, světelný indikátor bliká. Operační světlo se vypíná podržením tlačítka po dobu jedné sekundy. Funkce automatického zapnutí/ vypnutí operačního světla V případě, že používáte naprogramovanou polohu křesla, operační světlo se zapne v okamžiku, kdy opěradlo křesla dosáhne provozní polohy. Chcete-li, aby se operační světlo automaticky vypínalo, stiskněte tlačítko nebo. Chcete-li funkci automatického osvětlení deaktivovat, stiskněte současně tlačítka a a podržte je po dobu tří sekund. Vypnutí funkce automatického osvětlení bude potvrzeno jedním krátkým zvukovým signálem. Chcete-li funkci automatického osvětlení znovu aktivovat, stiskněte současně tlačítka a a podržte je po dobu tří sekund. Zapnutí funkce automatického osvětlení bude potvrzeno třemi krátkými zvukovými signály. Tabulka. Tlačítko operačního světla Tlačítko Popis Tlačítko operačního světla: Stisknutím tlačítka lze přepínat mezi jednotlivými nastaveními intenzity. Stisknutím tlačítka se zapíná světlo a podržením stisknutého tlačítka se světlo vypíná. TIP: Jestliže je tlačítko rentgenování/vyplachování přepnuto na přednastavenou polohu, funguje automatické ovládání operačního světla stejně jako tlačítka pro zákrok a Rev J 57

58 Nastavení ovládacího panelu pro technika Ovládací panel Deluxe umožňuje servisnímu technikovi přístup k úpravě nastavení násadců a ovládacího panelu podle preferencí uživatele. Navigace pomocí tlačítek na ovládacím panelu Tlačítka funkcí křesla se v režimu nastavení změní na navigační tlačítka. Tlačítka pro napřímení (u), sklopení (t) a nebo budou sloužit k navigaci na obrazovkách nastavení. Obrázek. Příklad obrazovky nastavení ovládacího panelu A-dec 00 Deluxe SYSTEM SETUP Handpieces Press -/+ to change < Exit Select > Nastavení držáku Pro každý držák násadce můžete nastavit způsob konfigurace násadců. Typy násadců jsou Electric (Elektrický), Ultrasonic (Ultrazvukový), Vacuum (Vakuový), Other (Jiný) a Turbine (Turbínka). Postup nastavení držáků násadců:. Na hlavní obrazovce ovládacího panelu Deluxe současně stiskněte a po dobu tří sekund podržte tlačítka a a stisknutím tlačítka u zahajte nastavování.. Na obrazovce System Setup (Nastavení systému) stisknutím tlačítka nebo zvýrazněte položku Handpieces (Násadce) a stiskněte tlačítko u.. Na obrazovce Handpiece Setup (Nastavení násadce) stisknutím tlačítka nebo zvýrazněte položku Holder Setup (Nastavení držáku) a stiskněte tlačítko u. 4. Vyjměte požadovaný násadec z držáku. 5. Na obrazovce Holder Setup (Nastavení držáku) stisknutím tlačítka nebo vyberte typ násadce. 6. Stiskněte tlačítko u. Tři zvukové signály potvrdí, že nastavení násadce je dokončeno. 7. Vraťte násadec do držáku. 8. Opakováním kroků 4 až 7 nastavte všechny násadce. 9. Po dokončení nastavování násadců stiskněte tlačítko t, dokud se nezobrazí logo A-dec Rev J

59 Nastavení zdroje světla POZNÁMKA: Pokud je nainstalováno čtyřzdrojové napájení intraorálního světla (QVIOLS) nebo ovladač elektromotoru s integrovaným ovládáním IOLS, můžete pomocí ovládacího panelu A-dec 00 Deluxe nastavit různé možnosti zdroje intraorálního světla. K dispozici jsou následující nastavení: On When Selected (Při výběru zapnuto): Umožňuje určit, zda se zdroj intraorálního světla zapne nebo zůstane vypnutý, pokud je násadec vyjmut z držáku. Auto Off Delay (Zpoždění automatického vypnutí): Umožňuje určit, jak dlouho zůstane světlo zapnuté po uvolnění nožního ovladače. Při opětovném použití vzduchového pohonu se tento čas resetuje. On in Endo (Zapnout v endodontickém režimu): Umožňuje určit, zda bude zdroj intraorálního světla v endodontickém režimu zapnutý nebo vypnutý. Vzhledem k tomu, že většina endodontických násadců nemá světlovody, doporučujeme vybrat pro toto nastavení možnost Off (Vypnuto), aby se omezilo zahřívání a prodloužila životnost žárovky. Postup nastavení zdroje světla:. Na hlavní obrazovce ovládacího panelu Deluxe současně stiskněte a po dobu tří sekund podržte tlačítka a a stisknutím tlačítka u zahajte nastavování.. Na obrazovce System Setup (Nastavení systému) stisknutím tlačítka nebo zvýrazněte položku Handpieces (Násadce) a stiskněte tlačítko u.. Na obrazovce Handpiece Setup (Nastavení násadce) stisknutím tlačítka nebo zvýrazněte položku Intraoral Lt Source (Zdroj intraorálního světla) a stiskněte tlačítko u. 4. Vyjměte požadovaný násadec z držáku. 5. Na obrazovce Light Source Setup (Nastavení zdroje světla) stisknutím tlačítka nebo zobrazte požadované nastavení a stiskněte tlačítko u. 6. Nastavení násadce můžete zadat stisknutím tlačítka nebo a pomocí tlačítka u můžete přecházet mezi jednotlivými obrazovkami. Jakmile je nastavení dokončeno, je potvrzeno třemi zvukovými signály. 7. Opakujte kroky 5 a 6 pro jednotlivá nastavení. 8. Vraťte násadec do držáku. 9. Opakováním kroků až 8 nakonfigurujte všechny násadce. 0. Po dokončení nastavování násadců stiskněte tlačítko t, dokud se nezobrazí logo A-dec. Nastavení ultrazvuku Určete, zda chcete zapnout nebo vypnout barvy pro ultrazvuk. Postup nastavení ultrazvuku:. Na hlavní obrazovce ovládacího panelu Deluxe stiskněte a podržte tlačítka a současně po dobu tří sekund a stisknutím tlačítka u zahajte nastavování.. Na obrazovce System Setup (Nastavení systému) stisknutím tlačítka nebo vyberte položku Handpieces (Násadce) a stiskněte tlačítko u.. Na obrazovce Handpiece Setup (Nastavení násadce) stisknutím tlačítka nebo vyberte položku Ultrasonic Setup (Nastavení ultrazvuku) a stiskněte tlačítko u. 4. Stisknutím tlačítka nebo zobrazte položku On (Zapnuto) nebo Off (Vypnuto) a stiskněte tlačítko u. Nastavení je potvrzeno třemi krátkými zvukovými signály. 5. Stiskněte tlačítko t, dokud se nezobrazí logo A-dec Rev J 59

60 Nastavení elektrických funkcí Můžete změnit způsob zobrazení informací a elektrické funkce. K dispozici jsou následující nastavení: Torque Units (Jednotky točivého momentu), Torque Warning Beep (Varovný zvukový signál týkající se krouticího momentu), Auto Reverse Beep (Zvukový signál při automatickém přechodu do zpětného chodu) a Auto Mode (Automatický režim). Informace o jednotlivých nastaveních obsahuje Tabulka 4 na straně 6. Postup nastavení voleb elektrických funkcí:. Na hlavní obrazovce ovládacího panelu Deluxe současně stiskněte a po dobu tří sekund podržte tlačítka a a stisknutím tlačítka u zahajte nastavování.. Na obrazovce System Setup (Nastavení systému) stisknutím tlačítka nebo vyberte položku Handpieces (Násadce) a stiskněte tlačítko u.. Na obrazovce Handpiece Setup (Nastavení násadce) stisknutím tlačítka nebo zvýrazněte položku Electric Setup (Elektrické nastavení) a stiskněte tlačítko u. 4. Na obrazovce Electric Setup (Elektrické nastavení) stisknutím tlačítka nebo zobrazte požadované nastavení a stisknutím tlačítka u je vyberte. 5. Možnosti nastavení můžete zadat stisknutím tlačítka nebo a pomocí tlačítka u můžete přecházet mezi jednotlivými obrazovkami. Jakmile je nastavení dokončeno, je potvrzeno třemi zvukovými signály. 6. Opakujte kroky 4 a 5 pro jednotlivá nastavení. 7. Po dokončení všech nastavení opakovaně stiskněte tlačítko t, dokud se nezobrazí logo A-dec. Nastavení ovládacího panelu Pomocí nastavení ovládacího panelu je možné změnit kontrast displeje ovládacího panelu a určit, zda se mají zobrazovat zprávy nápovědy. Postup nastavení ovládacího panelu:. Na hlavní obrazovce ovládacího panelu Deluxe stiskněte a podržte tlačítka a současně po dobu tří sekund a stisknutím tlačítka u zahajte nastavování.. Na obrazovce System Setup (Nastavení systému) stisknutím tlačítka nebo vyberte položku Touchpad a stisknutím tlačítka u zahajte nastavování.. Na obrazovce Touchpad Setup (Nastavení ovládacího panelu) stisknutím tlačítka nebo zvýrazněte položku Contrast Adjust (Úprava kontrastu) nebo Help Messages (Zprávy nápovědy): Contrast Adjust (Úprava kontrastu): Stisknutím tlačítka nebo upravte kontrast. Stisknutím tlačítka u uložte nastavení; nastavení je potvrzeno třemi zvukovými signály. Help Messages (Zprávy nápovědy): Stisknutím tlačítka nebo zapněte (On ) nebo vypněte (Off) zprávy nápovědy. Stisknutím tlačítka u uložte nastavení; nastavení je potvrzeno třemi zvukovými signály. 4. Po dokončení nastavení stiskněte tlačítko t, dokud se nezobrazí logo A-dec. POZNÁMKA: Seznam zpráv nápovědy naleznete v dokumentu Povinné informace, technické údaje a záruka (č. součásti 86.0.) v knihovně dokumentů na adrese dec.com Rev J

61 Provoz elektrických násadců Násadce je možné programovat ve standardním nebo endodontickém režimu. Standardní režim: U násadců je vždy použit 00% točivý moment pro elektrické násadce. Endodontický režim: Pokud máte regulátor elektromotoru, který podporuje endodontický režim, můžete programovat násadce v tomto režimu. Endodontický režim umožňuje řídit nastavení točivého momentu a převodového poměru. Programování elektrických násadců ve standardním režimu V nastavení paměti na ovládacím panelu Deluxe můžete programovat konkrétní hodnoty počtu otáček za minutu. Programování nastavení násadce:. Sejměte násadec z držáku.. Pokud displej ovládacího panelu nezobrazí standardní režim, stiskněte tlačítko.. Chcete-li nastavení otáček za minutu upravit, stiskněte tlačítko nebo. Počty otáček za minutu se zobrazují na obrazovce (viz Obrázek na straně 6). 4. Chcete-li uložit nastavení do paměti, stiskněte tlačítko. Ozve se jedno pípnutí. 5. Vyberte požadované nastavení paměti (m až m4). Mezi nastaveními paměti lze přepínat tlačítkem. 6. Po výběru požadovaného umístění paměti stiskněte tlačítko. Nastavení je potvrzeno třemi krátkými zvukovými signály. Tlačítko Vpřed/Zpět Tlačítko Vpřed/Zpět umožňuje změnit směr chodu elektromotoru. Když násadec vrátíte do držáku nebo když vypnete napájení, obnoví se výchozí poloha vpřed (viz Obrázek na straně 6). V režimu zpětného chodu nepřetržitě bliká ikona indikátoru Vpřed/Zpět Rev J 6

62 Programování elektrických násadců v endodontickém režimu Obrázek. Obrazovka ovládacího panelu pro endodontický režim V endodontickém režimu lze kromě seřízení rychlosti násadce také měnit řadu nastavení podle konkrétní frézky a požadovaného výkonu násadce. Příslušná nastavení znázorňují ikony na displeji ovládacího panelu. POZNÁMKA: Více informací o mezních hodnotách rychlosti a točivého momentu jednotlivých frézek vám poskytne jejich výrobce. Programování nastavení násadce: M L K J H G A B C D E F. Sejměte násadec z držáku.. Pokud na obrazovce ovládacího panelu není zobrazen endodontický režim, stiskněte tlačítko.. Chcete-li změnit nastavení v endodontickém režimu, stiskněte tlačítko nebo. Na displeji ovládacího panelu je zobrazeno bílé inverzní video okénko. 4. K přechodu od jednoho nastavení na obrazovce ovládacího panelu k jinému použijte tlačítka pro polohování křesla. 5. K požadované změně nastavení použijte tlačítko nebo. 6. Chcete-li do paměti nastavit mezní hodnotu rychlosti, mezní hodnotu krouticího momentu a převodový poměr, stiskněte tlačítko. Ozve se jedno pípnutí. 7. Vyberte požadované nastavení paměti (m až m4). Mezi nastaveními paměti lze přepínat tlačítkem. 8. Po výběru požadovaného umístění paměti stiskněte tlačítko. Nastavení je potvrzeno třemi krátkými zvukovými signály. Položka Popis Položka Popis A Tlačítko endodontického G Tlačítko Minus režimu B Indikátor Vpřed/Zpět H Tlačítko paměti C Indikátor automatického režimu J Indikátor krouticího momentu D Tlačítko Vpřed/Zpět K Nastavení převodového poměru násadce E Tlačítko Plus L Indikátor rychlosti frézky F Programovací tlačítko M Indikátor nastavení paměti Rev J

63 Tabulka 4 uvádí a definuje ikony na obrazovce ovládacího panelu pro endodontický režim. Tabulka 4. Ikony displeje ovládacího panelu v endodontickém režimu Ikona Nastavení Popis Rychlost Točivý moment Jednotky kroutícího momentu Převodový poměr Automatické režimy Automaticky zastavit Nastavená hodnota pro mez rychlosti frézky. Další informace obdržíte od výrobce frézky. Nastavená hodnota pro mez kroutícího momentu frézky. Další informace obdržíte od výrobce frézky. Přepíná mezi Ncm (newton centimetry) a gcm (gram centimetry). Seřízením tohoto nastavení pro jeden násadec dojde ke změně nastavení všech násadců. Poznámka: N.cm = 0 g.cm. Nastavuje převodový poměr násadce. Další informace vám poskytne výrobce násadce. Seřízením tohoto nastavení pro jeden násadec dojde ke změně nastavení všech násadců. Indikátor automatického režimu je zobrazen v indikátoru Vpřed/Zpět. Když frézka dosáhne mezní hodnoty kroutícího momentu, motor se zastaví. Automaticky zpět Automaticky vpřed Když frézka dosáhne mezní hodnotu točivého momentu, motor se zastaví a začne se otáčet zpět. Když frézka dosáhne mezní hodnoty točivého momentu, motor se zastaví, udělá otáčky zpět a potom se vrátí do dopředného chodu. Poznámka: Při zaseknutí frézky se tento cyklus třikrát zopakuje a potom se motor zastaví Rev J 6

64 Test systému Po dokončení instalace systému A-dec 00 proveďte pomocí následujícího kontrolního seznamu test systému. Zubařské křeslo Zubařské křeslo je bezpečně ukotveno k podlaze. Křeslo řádně funguje, včetně funkcí zvedání a náklonu a programovatelných funkcí ovládaných pomocí ovládacích panelů nebo pomocí nožního spínače. Opěrka hlavy řádně funguje. Stomatologická souprava Násadce řádně fungují a jsou nastaveny podle preferencí lékaře: Vodní chladič, vzduchové chlazení a rozstřik. Proplach hadiček násadců. Ventily a spínače na držácích násadců. Tlak vzduchového pohonu násadců. Vyvážené flexibilní rameno řádně funguje. Otočný unit je ve vodorovné poloze. Kloubová ramena se nevychylují. Nožní ovladač řádně funguje. Operační světlo Všechna nastavení intenzity světla jsou funkční. Jsou správně seřízena napětí flexibilního ramena a hlavice operačního světla. Nástroje asistenta, plivátko a kelímek pro výplach řádně fungují. Podtlak/sání jsou nastaveny podle následujících specifikací: Mokrý podtlak: 4±7 kpa (0± palce Hg), minimálně 55 sl/min (9 scfm). Suchý/polosuchý podtlak: 6±,5 kpa (4,5± palce Hg), minimálně 40 sl/min ( scfm). Tlačítka vzduchové i vodní pistole fungují bez problémů. Ventily vysokovýkonného odsávání a odsávačky slin se volně pohybují. Doba plnění kelímku je správně nastavena (pouze u systémů vybavených ovládacím panelem lékaře). Profil průtoku plivátkem zajišťuje účinné oplachování misky a výpust misky je plně funkční. Přívody Nastavená hodnota regulovaného tlaku vzduchu činí 550 kpa (80 psi). V rozvodné krabici na podlaze nedochází k únikům vzduchu a vody. Gravitační výpust správně funguje. Hadičky a přípojky nejsou zlomené a nevykazují známky úniku vody a vzduchu. Nadměrně dlouhé úseky hadiček a vodičů jsou svinuty a uloženy tak, aby nemohly přijít do styku s pohyblivými součástmi Rev J

65 Instalace krytů Instalace krytu pumpy Doporučený nástroj Šestihranný klíč o velikosti 5/ palce UPOZORNĚNÍ: Při snímání nebo nasazování krytů je třeba dávat pozor, aby nedošlo k poškození vodičů. Po nasazení krytů ověřte, zda jsou dobře upevněny. Umístěte kryt nad prostor pumpy. Zajistěte kryt pomocí šroubu zašroubovaného shora. Instalace krytu energobloku Nasuňte drážky na konci krytu směrem dolů nad čepy a směrem ke křeslu. Nasuňte drážky na konci krytu směrem dolů nad čepy na rámu krytu energobloku. Odstraňte nálepku z desky základny křesla Rev J 65

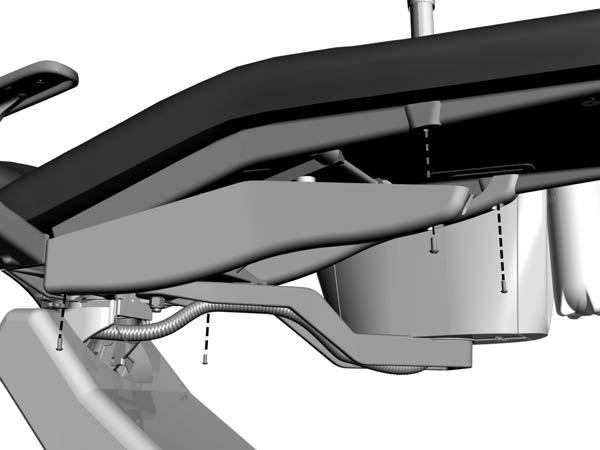

66 Instalace krytu čalounění sedáku Doporučený nástroj Šestihranný klíč o velikosti 5/ palce Volně zašroubujte všechny čtyři šrouby a poté je bezpečně utáhněte. Instalace krytu opěradla křesla Doporučený nástroj Šestihranný klíč o velikosti 5/ palce Umístěte kryt do montážní polohy na opěradlo křesla. Zasuňte opěrku hlavy. Volně zašroubujte všechny čtyři šrouby a poté je bezpečně utáhněte Rev J

67 Instalace krytu bloku podpory Zasuňte horní část krytu. Nasuňte drážky dolních ploch na ručně nasaditelné šrouby. Utáhněte ručně nasaditelné šrouby. Instalace krytu a podložky stomatologické soupravy Doporučený nástroj Šestihranný klíč o velikosti /6 palce Aby bylo možné umístit kryt shora, protáhněte spojku otvorem na spodní straně otočného unitu. Utáhněte osazenou matici na spojce. Umístěte podložku na horní plochu krytu Rev J 67

68 Povinné informace Informace, jejichž zveřejnění nařizují příslušné správní úřady, jsou uvedeny v dokumentu Povinné informace, technické údaje a záruka (číslo součásti 86.0.), který je k dispozici v knihovně dokumentů na adrese Sídlo společnosti A-dec 60 Crestview Drive Newberg, OR 97 USA Tel.: v USA/Kanadě Tel.: mimo USA a Kanadu Fax: Společnost A-dec Inc. neposkytuje žádnou záruku na obsah tohoto dokumentu, včetně předpokládaných záruk prodejnosti a vhodnosti ke konkrétnímu účelu, nikoli však s omezením pouze na tyto záruky Rev J Copyright 07 A-dec Inc. Všechna práva vyhrazena. IGgrphpor
