PROUDOVÉ CHRÁNIČE S NADPROUDOVOU OCHRANOU OLFI (10 ka)

Transkript

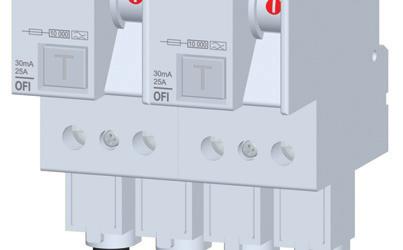

1 Proudové chrániče MINIA PROUDOVÉ CHRÁNIČE S NADPROUDOVOU OCHRANOU OLFI (10 ka) Přístroj je kombinací proudového chrániče a jističe. Pro domovní, komerční a průmyslové elektrické rozvody do 40 A, 230 V a.c. Pro ochranu: před nebezpečným dotykem živých částí (I Δn 30 ma) před nebezpečným dotykem neživých částí před vznikem požáru před přetížením před zkratem (vypínací schopnost I cn = 10 ka) Vypínací charakteristiky B, C podle ČSN EN Možnost dodatečného upevnění pomocných spínačů PS-OLF-0010 na pravý bok přístroje. Proudové chrániče s nadproudovou ochranou, typ AC Reagují na sinusové střídavé reziduální proudy (typ AC) I Δn I n Charakteristika B Charakteristika C Počet Hmotnost Balení [ma] [A] Typ Kód výrobku Typ Kód výrobku modulů [kg] [ks] OLFI-B-N1-030AC 384 OLFI-C-N1-030AC , OLFI-10B-N1-030AC 3848 OLFI-10C-N1-030AC ,2 1 1 OLFI-1B-N1-030AC 380 OLFI-1C-N1-030AC , OLFI-20B-N1-030AC 382 OLFI-20C-N1-030AC ,2 1 2 OLFI-2B-N1-030AC 384 OLFI-2C-N1-030AC , OLFI-32B-N1-030AC 38 OLFI-32C-N1-030AC , OLFI-40B-N1-030AC 387 OLFI-40C-N1-030AC , OLFI-C-N1-300AC , OLFI-10C-N1-300AC , OLFI-1C-N1-300AC , OLFI-20C-N1-300AC , OLFI-2C-N1-300AC , OLFI-32C-N1-300AC , OLFI-40C-N1-300AC , Proudové chrániče s nadproudovou ochranou, typ A Reagují jak na sinusové střídavé reziduální proudy, tak i na pulzující stejnosměrné reziduální proudy (typ A) I Δn I n Charakteristika B Charakteristika C Počet Hmotnost Balení [ma] [A] Typ Kód výrobku Typ Kód výrobku modulů [kg] [ks] OLFI-B-N1-030A OLFI-C-N1-030A , OLFI-10B-N1-030A OLFI-10C-N1-030A ,2 1 1 OLFI-1B-N1-030A OLFI-1C-N1-030A , OLFI-20B-N1-030A OLFI-20C-N1-030A ,2 1 2 OLFI-2B-N1-030A OLFI-2C-N1-030A , OLFI-32B-N1-030A OLFI-32C-N1-030A , OLFI-40B-N1-030A 348 OLFI-40C-N1-030A , OLFI-C-N1-300A , OLFI-10C-N1-300A , OLFI-1C-N1-300A , OLFI-20C-N1-300A , OLFI-2C-N1-300A , OLFI-32C-N1-300A , OLFI-40C-N1-300A ,2 1-2 Příslušenství k OLFI Pomocný spínač PS-OLF-0010 str. C28 Propojovací lišta G2L str. D72 Připojovací nástavce AS-2-G, AS-0-S-AL01 str. D77 C

2 PROUDOVÉ CHRÁNIČE S NADPROUDOVOU OCHRANOU OLFI (10 ka) Proudové chrániče MINIA Parametry Typ OLFI-..AC OLFI-..A Normy ČSN EN ČSN EN Certifikační značky Počet pólů 2 2 Vypínací charakteristiky B, C B, C Typ AC A Jmenovitý proud I n 40 A 40 A Jmenovitý reziduální proud I Δn 30, 300 ma 30, 300 ma Jmenovité pracovní napětí U e 230 V a.c. 230 V a.c. Minimální provozní napětí U min 100 V a.c. 100 V a.c. Maximální provozní napětí U max 2 V a.c. 2 V a.c. Jmenovitý kmitočet f n 40 0 Hz 40 0 Hz Rázová odolnost (8/20 μs) 20 A 20 A Jmenovitá zkratová schopnost I cn 10 ka 10 ka Jmenovitá reziduální zapínací a vypínací schopnost I Δm 7, ka 7, ka Jmenovité impulzní výdržné napětí (1,2/0 μs) U imp kv kv Mechanická trvanlivost cyklů cyklů Elektrická trvanlivost cyklů cyklů Třída omezení energie 3 3 Krytí IP20 IP20 Montáž na U lišty podle ČSN EN 07 - typ TH 3 TH 3 Připojení Vodič tuhý (plný, slaněný) 1 2 mm 2 (horní svorka) 1 2 mm 2 (horní svorka) 1 3 mm 2 (dolní svorka) 1 3 mm 2 (dolní svorka) Vodič ohebný 1 1 mm 2 (horní svorka) 1 1 mm 2 (horní svorka) 1 2 mm 2 (dolní svorka) 1 2 mm 2 (dolní svorka) Dotahovací moment 3 Nm (horní svorka) 3 Nm (horní svorka) 4 Nm (dolní svorka) 4 Nm (dolní svorka) Přívod seshora nebo zespodu ano ano Pracovní podmínky Teplota okolí - C 40 C -2 C 40 C Pracovní poloha libovolná libovolná Seizmická odolnost ČSN IEC 980:1993 2) ČSN IEC 980:1993 2) Pro zachování funkce testovacího tlačítka 2) Vyhovuje seizmickým zkouškám pro JE Dukovany a Temelín Vnitřní impedance Z a ztrátové výkony P Korekce jmenovitých proudů I n Z P I n Korekce jmenovitých proudů pro teplotu okolí C až + 40 C [A] 2) [A] [mω/pól] [W/pól] [A] - C 0 C 10 C 20 C 30 C 40 C 3 1,9,,,3,2,0,8 10 1, 10 12, 12,1 11,4 10,7 10,0 9,3 1 9,8 2, 1 19,1 18, 1,9 1,0,1 20 7,1 2, ,9 23,3 22,2 21,1 20,0 18,9 2, 3, 2 29,8 29,1,8 2,4 2,0 23, 32 4,7 4, ,2 37,3 3, 33,8 32,0 30,2 40 3,, ,7 4, 44,4 42,2 40,0 37,8 Průměrné hodnoty 2) Referenční teplota: 30 C Rozměry OLFI C18

3 Proudové chrániče MINIA PROUDOVÉ CHRÁNIČE S NADPROUDOVOU OCHRANOU OLFI (10 ka) Schéma OLFI N 1 Charakteristiky N 2 Charakteristika B: pro jištění vedení elektrických obvodů se zařízeními, která nezpůsobují proudové rázy (světelné a zásuvkové obvody apod.). Zkratová spoušť nastavena na (3 ) I n. Charakteristika C: pro jištění vedení elektrických obvodů se zařízeními, která způsobují proudové rázy (žárovkové skupiny, motory apod.). Zkratová spoušť nastavena na ( 9) I n ,13 In 1,4 In Při teplotě okolí +30 C min t[s] v 1 0, 0,1 B C 0,01 0,00 0,002 0, B C x I n Vypínací charakteristiky jističů podle ČSN EN Tepelná spoušť Typ charakteristiky Typ charakteristiky Elektromagnetická spoušť B, C B C Smluvený nevypínací proud I nt pro t 1 h I nt = 1,13 I n Proud I 4 pro 0,1 s < t < 4 s (pro I n 32 A) Smluvený vypínací proud It pro t < 1 h I t = 1,4 I n 0,1 s < t < 90 s (pro I n > 32 A) I 4 = 3 I n Proud I 3 pro 1 s < t < 0 s (pro I n 32 A) 0,1 s < t < s (pro I I 3 = 2, I n 32 A) 1 s < t < 120 s (pro n In > 32 A) 0,1 s < t < 30 s (pro I n > 32 A) I 4 = I n t - vypínací doba jističe Proud I pro t < 0,1 s I = I n I = 10 I n t - vypínací doba jističe C19

4 Proudové chrániče MINIA PŘÍSLUŠENSTVÍ PRO OLFE, OLFI, OFE, OFI Pomocný spínač pro proudové chrániče s nadproudovou ochranou Příslušenství k OLFI a OLFE. K signalizaci polohy kontaktů proudových chráničů s Montáž: na pravý bok proudového chrániče s nadproudovou nadproudovou ochranou. ochranou. Typ Kód Řazení Počet Hmotnost Balení výrobku kontaktů modulů [kg] [ks] PS-OLF , 0,07 1 Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích Pomocný spínač pro proudové chrániče Příslušenství k OFI a OFE. Montáž: na pravý bok proudového chrániče. K signalizaci polohy kontaktů proudových chráničů. Příslušenství k Typ Kód Řazení Počet Hmotnost Balení výrobku kontaktů modulů [kg] [ks] OFI, OFE do 80 A PS-OF , 0,07 1 OFI 100, 12 A PS-OF , 0,07 1 Každá číslice postupně udává počet kontaktů zapínacích a rozpínacích Parametry Typ PS-OLF-0010 PS-OF-1100 PS-OF Normy ČSN EN 2019 ČSN EN ČSN EN 2019 ČSN EN 2019 ČSN EN Certifikační značky Řazení kontaktů Jmenovité pracovní U e /I e AC V a.c. / A 230 V a.c. / A napětí / proud AC- 230 V a.c. / A 230 V a.c. / 3, A - DC V d.c. / 0, A, 220 V d.c. / 1 A 220 V d.c. / 0, A 24 V d.c. / 4 A Minimální napětí / proud 24 V a.c. / 10 ma 24 V a.c. / 0 ma 24 V a.c. / 0 ma Jištění proti zkratu jistič A, char. B nebo C jistič A, char. B nebo C jistič A, char. B nebo C pojistka A gg pojistka A gg pojistka A gg Elektrická trvanlivost cyklů cyklů cyklů Krytí IP20 IP20 IP20 Upevnění na pravý bok přístroje na pravý bok přístroje na pravý bok přístroje Připojení Vodič tuhý (plný, slaněný) 1 2, mm 2, 2x mm 2 0,7 2, mm 2 0,7 2, mm2 Vodič ohebný 0,7 2, mm 2 0,7 2, mm 2 0,7 2, mm2 Dotahovací moment 0, Nm 0,8 Nm 0,8 Nm Přívod seshora nebo zespodu ano ano ano Pracovní podmínky Teplota okolí -2 C 40 C -2 C 4 C -2 C 4 C Pracovní poloha libovolná libovolná libovolná Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích a přepínacích C28

5 Proudové chrániče MINIA PŘÍSLUŠENSTVÍ PRO OLFE, OLFI, OFE, OFI Rozměry PS-OLF , PS-OF PS-OF Schéma PS-OLF-0010 PS-OF-1100 PS-OF C29

6 Proudové chrániče MINIA ZÁKLADNÍ POJMY A ZNAČKY Jmenovitý reziduální pracovní proud I Δn je hodnota reziduálního proudu I Δn nastavená výrobcem, při které musí chránič za stanovených podmínek vypnout. Střídavý reziduální proud musí proudový chránič vybavit v rozmezí (0, I Δn Jmenovitý proud I n je hodnota proudu určená výrobcem, kterou může proudový chránič převádět nepřetržitě. Kontakty tedy může protékat proud I n po neomezeně dlouhou dobu. Proto lze například použít proudový chránič s I n = 2 A v obvodu s proudem max. 2 A nebo menší. K jištění proti přetížení proudových chráničů OFI, OFE doporučujeme použít jističe LPE, LPN, LST s jmenovitými proudy I n jističe I n chrániče Jmenovité pracovní napětí U e je hodnota napětí, na kterou má být chránič připojen a k níž se vztahují jeho vlastnosti. Připojené napětí nemá vliv na vlastní funkci, ale na funkci testovacího obvodu a izolační vlastnosti. Jmenovitý kmitočet f n je hodnota kmitočtu, pro kterou je proudový chránič navržen a při níž správně pracuje za stanovených podmínek. Převážná většina proudových chráničů je navržena pro f n = 0 až 0 Hz. Protože funkce proudového chrániče je založena na indukčním principu, má časový průběh a kmitočet reziduálního proudu vliv na vypínání. Při použití přístroje navrženého pro 0/0 Hz v síti s kmitočtem odlišným musí uživatel počítat se změnou prahu vybavení, tzn. se změnou I Δn Jmenovitý podmíněný zkratový proud I nc zkratová odolnost. Princip funkce a konstrukce nedovoluje použít proudového chrániče k jištění proti zkratu. K jištění obvodu musíme použít jistič nebo pojistku. Tyto prvky spolehlivě vypnou zkratovaný obvod. Proudový chránič musí snést pouze průchod zkratového proudu. Velikost maximálního průchozího proudu označujeme jako jmenovitý podmíněný zkratový proud I nc. Zkratová odolnost je tedy vyjádřena proudem I nc. Na štítku přístroje je např. I nc = 10 ka vyjádřen následující značkou: Teplota okolí T pro proudové chrániče je podle téměř všech mezinárodních norem (- +40) C. Některé chrániče pracují i v rozšířeném pásmu (-2 +40) C. Tato možnost použití je označena následujícím symbolem na štítku přístroje: Proudový chránič typ AC reaguje na sinusové střídavé reziduální proudy používá se v klasických střídavých sítích Proudový chránič typ A reaguje na sinusové střídavé a pulzující stejnosměrné reziduální proudy používá se v klasických střídavých sítích a v sítích s fázovou regulací výkonu apod. Proudový chránič typ G speciální proudový chránič omezující počet nežádoucích vypnutí. Instaluje se především před zařízení způsobující krátkodobé (do 10 ms) chybové proudy. Značení: G Rázová odolnost: 3 ka (8/20 μs) Zpoždění při vypnutí: 10 ms G Proudový chránič typ S speciální proudový chránič, který je především určen k selektivnímu řazení proudových chráničů a k omezení počtu nežádoucích vypnutí. Instaluje se před zařízení způsobující krátkodobé (do 40 ms) chybové proudy. Značení: S Rázová odolnost: ka (8/20 μs) Zpoždění při vypnutí: 40 ms S Selektivní vypínání znamená, že pokud jsou chrániče zapojeny v sérii, vybaví pouze ten přístroj, v jehož okruhu nastane porucha. Přesněji řečeno, vypne pouze ten přístroj, který je nejblíže vzniku vybavovacího reziduálního proudu vlivem poruchy v chráněném okruhu. Výhodou je tedy zachování dodávky elektrické energie v ostatních neporušených obvodech. Takovéto fungování chráněného obvodu docílíme, zapojíme-li selektivní proudový chránič (viz obr. před proudové chrániče standardní nebo typu G s následujícím poměrem mezi jmenovitými reziduálními proudy: I Δn S 3 x I Δn -,G I ΔnS jmenovitý reziduální pracovní proud selektivního proudového chrániče I Δn -,G jmenovitý reziduální pracovní proud proudového chrániče standardního nebo typu G Větší časové zpoždění selektivního proudového chrániče při vypínání (v porovnání s chrániči standardními nebo typu G) je hlavní příčinou selektivního odpojení obvodů. zátěž I ns = 0,3 A I n- = 0,1 A I ng = 0,03 A zátěž Obr. 1. Zjednodušený příklad selektivního zapojení proudových chráničů Proudový chránič s nadproudovou ochranou přístroj je kombinací proudového chrániče a jističe s šířkou 2 moduly tím spoří místo v rozváděči oproti klasickému zapojení proudový chránič a jistič (3 moduly). Také odpadá problém s předjištěním a propojením. Nevýhoda této konstrukce oproti klasickému zapojení je v tom, že není možné rozpoznat, zda došlo k vybavení na popud od chráničové části nebo na popud od jističové části. C30

7 PROPOJOVACÍ LIŠTY Propojovací lišty K propojení 1 až 4-pólových jističů, páčkových spínačů, proudových chráničů, svodičů bleskových proudů a přepětí. K propojení řady jednofázových nebo třífázových jističů a páčkových spínačů, na kterých je upevněn pomocný spínač. Lišty G1L-.., G2L-.., G3L-.., G4L-.. jsou s vidličkami do hlavičkové části Lišty S1L-.., S2L-.., S3L-.., S4L-.. jsou s kolíky do třmenové části Tvar Počet Rozteč Počet Průřez Typ Kód Koncová Hmotnost Balení lišty pólů vývodů [mm] vývodů [mm 2 ] výrobku krytka [kg] [ks] 2 10 G1L , G1L , G1L , G1L , G1L , G1L , G1L EKC-1 0, G1L ,37 0 2) G1L , x 28 1 G2L EKC-2+3 0, x 2 10 G3L , G3L , G3L x 3 0, G3L , G3L x 4 0, G3L ,7 2 3x G3L C 373 EKC-3 0, G3L C 3739 EKC-2+3 0, x 1 G3L EKC-2+3 0, x 1 G4L EKC-4 0,983 2x 1 G3L+N EKC-4 0, S1L , S1L , S1L EKC-1 0, S1L EKC-1 0, S1L EKC-1 0, S1L , S2L , x 2 1 S2L , x 28 1 S2L EKC-2+3 0, x 2 10 S3L ,0 2 1 S3L , S3L ,08 2 3x 3 1 S3L , S3L ,11 2 3x S3L , 2 3x S3L EKC-3 0, S3L EKC-2+3 0, x + 1x 2,8 3x 1 1 S3L , x 1 1 S3L EKC-2+3 0, S3L EKC-3-3 0, x 1 S4L EKC-4 1,20 4 4x 9 2 S4L EKC-3-3 1,3 0 2x 1 S3L+N EKC-4 1,20 Lišta se vyrábí jako zakrytovaná 2) Pro jednopólové přístroje s pomocným spínačem vidlička kolík D72

8 PROPOJOVACÍ LIŠTY Příslušenství Koncové krytky K zakrytí konců připojovacích lišt. Typ Kód Popis Hmotnost Balení výrobku [kg] [ks] EKC pro jednopólové lišty o průřezu 10, 12, 1 mm 2 0, EKC pro dvou a třípólové lišty o průřezu 1 mm 2 0, EKC pro třípólové lišty o průřezu 10 mm 2 0, EKC pro tří a čtyřpólové lišty o průřezu 2 mm 2 0, EKC pro čtyřpólové lišty o průřezu 1 mm 2 0, Napájecí blok Umožňuje napájení propojovacích lišt vodiči průřezu až 3 mm 2. Bloky lze sestavit do řady a vytvořit připojovací blok vícepólový. Krytí IP20. Typ Kód Hmotnost Balení výrobku [kg] [ks] ES-3-GS ,03 10 Parametry Typ G.., S.. Jmenovité pracovní napětí U e 4 V a.c. Max. provozní napětí U max 00 V a.c. Zatěžovací proud A Průřez 10 2 mm 2 Zkratová odolnost s předřazenou pojistkou 20 A gg 0 ka Kategorie přepětí III Materiál lišty E-Cu-F2 Materiál izolace PC/ABS-Blend Max. zatěžovací proud na fázi Průřez lišty 10 mm 2 12 mm 2 1 mm 2 20 mm 2 24 mm 2 2 mm 2 Napájení z kraje lišty 3 A A 80 A 90 A 100 A 100 A Napájení ze středu lišty 100 A 110 A 130 A 0 A 0 A 180 A Max. zatěžovací proud jedním směrem nesmí být větší než max. zatěžovací proud při napájení z kraje lišty Schéma G1L-.., S1L-.. G2L-.., S2L-.. G3L-.., S3L-.. G4L-.., S4L-.. G3L+N-.. L1 L1 L2 (N) L1 L2 L3 L1 L2 L3 N L1 N L2 N L3 N D73

9 PROPOJOVACÍ LIŠTY Rozměry G1L-30-10, G1L-10-10, G1L G1L ,8 1x 7 12 G1L x G2L x (G1L-30-10) 10 (G1L-10-10) 210 (G1L ) 99,8 1x G1L-30-1, G1L-10-1, G1L G1L (G1L (G1L (G1L-210- G3L-10-10, G3L-10-10, G3L G3L C 99,8 11 3x G3L-10-1, G3L-10-1, G3L G3L C 99,8 11 3x , 10 (G3L-10-10) 10 (G3L-10-10) 210 (G3L ) 10 (G3L (G3L (G3L-210- G3L , 3x 1 2,8 11 G4L , G3L+N x ES-3-GS 20,, ,2 D74

10 PROPOJOVACÍ LIŠTY Rozměry S1L ,8 1x 7 4 S1L x ,8 2 S1L x S1L , S1L S1L x 37, 972 S2L x S2L , S2L S3L , S3L x ,8 29 S3L-10-10, S3L-10-10, S3L210-10, S3L-10-1, S3L-10-1, S3L S3L x 12 2, (S3L-10-10,S3L (S3L-10-10,S3L (S3L ,S3L S3L ,1 3x 1 2,8 4 S3L x 12, ,3 S4L x S4L , S3L+N x , 24, D7

11 PROPOJOVACÍ LIŠTY Příklady použití propojovacích lišt PROPOJOVACÍ LIŠTY S VIDLIČKAMI 1-pólové propojovací lišty K propojení jednopólových přístrojů přes hlavičkovou část Použití: LPE, LPN, SJB, SVL, SVM, APN. 1-pólové propojovací lišty s roztečí mm K propojení jednopólových přístrojů s pomocným spínačem přes hlavičkovou část Použití: LPE, LPN, APN. 2-pólové propojovací lišty K propojení dvoupólových přístrojů přes hlavičkovou část Použití: LPE, LPN, OLFE, OLFI, OFE, OFI, APN. 3-pólové propojovací lišty K propojení třípólových přístrojů přes hlavičkovou část Použití: LPE, LPN, SJB, SVL, SVM, APN. 3-pólové propojovací lišty s mezerou na pomocný spínač K propojení třípólových přístrojů s pomocným spínačem přes hlavičkovou část Použití: LPE, LPN, APN. 4-pólové propojovací lišty K propojení čtyřpólových přístrojů přes hlavičkovou část Použití: LPE, LPN, OFI, OFE, APN. PROPOJOVACÍ LIŠTY S KOLÍKY 1-pólové propojovací lišty K propojení jednopólových přístrojů přes třmenovou část Použití: LPE, LPN, SJB, SVL, SVM, APN. 1-pólové propojovací lišty s roztečí mm K propojení jednopólových jističů LST přes třmenovou část svorky nebo k propojení jednopólových přístrojů s pomocným spínačem přes třmenovou část Použití: LPE, LPN, LST, APN, AST. 2-pólové propojovací lišty K propojení dvoupólových přístrojů přes třmenovou část Použití: LPE, LPN, OLE, OLI, OLFE, OLFI, OFE, OFI, APN. 3-pólové propojovací lišty K propojení třípólových přístrojů přes třmenovou část Použití: LPE, LPN, APN. 3-pólové propojovací lišty s roztečí mm K propojení třípólových jističů LST přes třmenovou část svorky nebo k propojení jednopólových přístrojů s pomocným spínačem přes třmenovou část Použití: LPE, LPN, LST, APN, AST. 4-pólové propojovací lišty s roztečí mm K propojení čtyřpólových jističů LST přes třmenovou část Použití: LST, AST. D7

12 PŘIPOJOVACÍ NÁSTAVCE Připojovací nástavec do 2 mm 2 s vidličkou K připojení dalšího vodiče do hlavičkové části svorky jističe, proudového chrániče, páčkového výkonového spínače atd. Například vodič pro napájení elektroměru je nejvhodnější připojit do třmenové části svorky jističe a další vodič přes připojovací nástavec AS-2-G do hlavičkové části svorky jističe. Průřez vodiče: 2 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] AS-2-G LPE, LPN, OLFI, OLFE, OFI, OFE, SJB, SVM, APN 0, Připojovací nástavec do 2 mm 2 s kolíkem Příslušenství k: OLE, OLI, OFI, OFE, SVL, SJL, RP1. K připojení vodiče do třmenové části Průřez vodiče: 2 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] AS-2-S OFI , OFE , RLP 0,0 30 Připojovací nástavec do 0 mm 2 Náhrada za AS-0-S-AL (3739. K připojení Al nebo Cu vodiče. Průřez Cu vodiče: 2, 0 mm 2. Průřez Al vodiče: 2, 0 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] AS-0-S-AL OLE, OLI, OFE, OFI, LPE, LPN, LST, APN, AST, SJB, SJBC 0,018 1 Připojovací nástavce do 9 mm 2 K připojení vodičů Cu/Al o průřezu 3 9 mm 2. Provedení s přímým nebo vyhnutým praporcem. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] CS-FH000-3NP přímý praporec balení obsahuje sadu 3 ks LST, SJBplus, SJB-NPE, AST 0, 1 CS-FH000-1NP9 378 přímý praporec LST, SJBplus, SJB-NPE, AST 0,0 1 CS-FH000-3NV vyhnutý praporec balení obsahuje sadu 3 ks LST, SJBplus, SJB-NPE, AST 0,184 1 Připojovací nástavec 3x10 mm 2 K připojení 3 vodičů/pól přístroje o průřezu 10 mm 2. Typ Kód Příslušenství Hmotnost Balení výrobku k [kg] [ks] N3x10-FH000 1 LST, SJB, SVM, AST 0,03 1 D77

13 PŘIPOJOVACÍ NÁSTAVCE Rozměry AS-2-G AS-2-S AS-0-AL01 N3x10-FH000 23, 8 24,, 20, , CS-FH NP9 24 CS-FH000-3NV9 32, 24 32, , 7 7 Příklady použití připojovacích nástavců a bloků AS-2-G K připojení dalšího vodiče o průřezu až 2 mm 2 do hlavičkové části Použití: LPE, LPN, OLFI, OLFE, OFI, OFE, SJB, SVM, APN. AS-2-S K připojení vodiče o průřezu až 2 mm 2 do třmenové části Použití: OFI , OFE , RLP. AS-0-S-AL01 K připojení vodiče Cu/Al o průřezu až 0 mm 2 do třmenové části Použití: LPE, LPN, OLE, OLI, OLFI, OLFE, OFI, OFE, APN, AST. CS-FH000-3NP9, CS-FH000-1NP9, CS-FH000-3NV9 K připojení vodiče Cu/Al o průřezu až 9 mm 2 do třmenové části Použití: LST, SJBplus, SJB-NPE, AST. N3x10-FH000 K připojení třech vodičů o průřezu 10 mm 2 do třmenové části jedné Použití: LST, SJB, SVM, AST. D78

14 ROZBOČOVACÍ SVORKOVNICE Rozbočovací svorkovnice K rozbočení, popř. ke spojení vodičů PEN, PE, N a L. Používají se do rozvodnic, které nejsou dodávány se svorkovými bloky. Upevnění na U lištu podle ČSN EN 07 šířky 3 mm. Barva: zelená, modrá, šedá. Barva Počet Typ Kód Hmotnost Balení svorek výrobku [kg] [ks] 7 x 1 mm 2 CS-N ,02 10 modrá 12 x 1 mm 2 CS-N , x 1 mm 2 CS-N , x 1 mm 2 CS-PE ,02 10 zelená 12 x 1 mm 2 CS-PE , x 1 mm 2 CS-PE 390 0, x 1 mm 2 CS-L ,02 10 šedá 12 x 1 mm 2 CS-L , x 1 mm 2 CS-L , zakrytované provedení Parametry Typ CS-PE, CS-N, CS-L Normy ČSN EN Certifikační značky Montáž na U lišty podle ČSN EN 07 - typ TH 3 Připojení 1 1 mm 2 Rozměry CS-N, CS-PE CS-N12, CS-PE12 CS-N7, CS-PE CS-L CS-L12 CS-L , 23, 2 4,, 23,, 23, , 2 4, D79
