Uživatelský manuál User manual. kamera do auta / dashboard camera excam N50

Transkript

1 Uživatelský manuál User manual kamera do auta / dashboard camera excam N50

2 Děkujeme Vám za nákup kamery do auta excam N50. Věříme, že budete s Vaším výběrem spokojeni a kamera splní Vaše očekávání. Aby vše fungovalo k Vaší spokojenosti, věnujte prosím pozornost tomuto návodu, kde Vám poradíme se základní obsluhou a nastavením záznamové kamery. Rozmístění ovládacích prvků na kameře 1

3 Základní informace Typ zařízení: excam N50 Chipová sada: Novatek NTK96650 Model senzoru: Aptina AR0330 Světelnost objektivu: 1.8 Rozlišení videa: 1920x1080P/30fpf, 720P / 60fps, 720P / 30fops Formát videa: MOV / H.264 Rozlišení foto: 3Mpx, interpolace na 12Mpx Formát foto: JPG Displej: 2,0 TFT SuperClear Formát paměťové karty: microsd (SDHC), max. 32GB class 10 Napájecí napětí: 5V DC, 1.0A Skladovací teplota: -10 C - 50 C Provozní teplota: 0 C - 40 C Balení obsahuje: kamera do auta excam N50, nabíječka 12/24V (délka kabelu cca 3,5m), přísavkový držák na sklo, USB kabel, HDMI kabel (volitelně) Recyklace zařízení Zařízení obsahuje vestavěný akumulátor. Kameru po skončení doby její funkčnosti nevyhazujte do běžného domovního odpadu, ale odevzdejte ji na místo určené pro sběr elektroodpadu. Za zařízení byl odveden poplatek za likvidaci historického elektrozařízení a baterií. Buďte prosím šetrní k našemu životnímu prostředí. Pokyny pro údržbu kamery Zařízení čistěte pouze vlhkým prostředkem bez abraziv a chemických přísad. Optiku a displej je vhodné čistit prostředkem na čištění LCD displejů a jemným hadříkem, aby nedošlo k poškrábání citlivých ploch. Zařízení nikdy nevystavujte přímému působení vody ani přímým vlivům počasí. Při přenášení je vhodné tělo kamery i optiku chránit před mechanickým poškozením. 2

4 Ještě, než začnete... Zařízení obsahuje jemnou elektroniku. Je proto důležité, aby s ním bylo zacházeno opatrně. Nevystavujte prosím kameru extrémním teplotám. Především vestavěný akumulátor ocení, pokud nebude vystavován teplotám pod 0 C a nad 50 C. Kamera není určena pro instalaci do venkovního prostoru. Poruchy způsobené neopatrným zacházením, mechanickým poškozením nebo přechováváním kamery při teplotách nižších než -10 C nebo vyšších než 50 C mohou vést k trvalému poškození zařízení a neuznání záruky. Zařízení obsahuje vestavěný akumulátor, který je nutné udržovat v nabitém stavu. Pokud kameru necháte dlouhou dobu nepoužívanou a akumulátor nebude nabitý, může dojít k poklesu napětí pod povolenou mez a jeho poškození. Pro dosažení plné kapacity akumulátoru doporučujeme provést nabíjecí cyklus nejméně třikrát (nabít a vybít). Elektronika kamery pohlídá, aby nedošlo k přebití akumulátoru nebo poklesu napětí pod povolenou mez. Před použitím kamery si prosím pozorně přečtěte tento návod k obsluze. Pokud bude přesto něco nejasného, obraťte se na naši podporu. Veškeré kontakty naleznete na našem webu nebo na konci tohoto manuálu. Přečtěte si kapitolu Doporučené nastavení 3

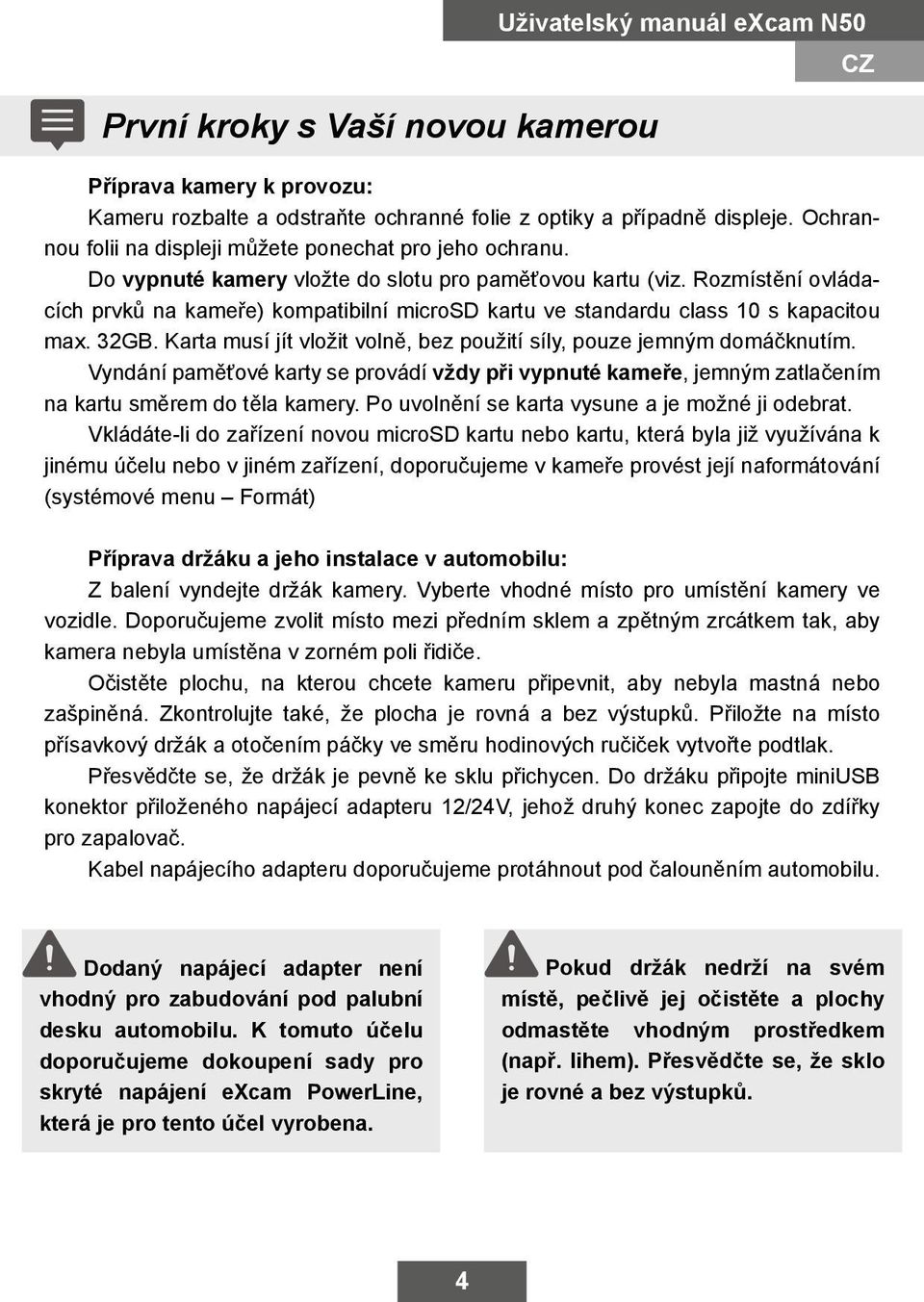

5 První kroky s Vaší novou kamerou Uživatelský manuál excam N50 Příprava kamery k provozu: Kameru rozbalte a odstraňte ochranné folie z optiky a případně displeje. Ochrannou folii na displeji můžete ponechat pro jeho ochranu. Do vypnuté kamery vložte do slotu pro paměťovou kartu (viz. Rozmístění ovládacích prvků na kameře) kompatibilní microsd kartu ve standardu class 10 s kapacitou max. 32GB. Karta musí jít vložit volně, bez použití síly, pouze jemným domáčknutím. Vyndání paměťové karty se provádí vždy při vypnuté kameře, jemným zatlačením na kartu směrem do těla kamery. Po uvolnění se karta vysune a je možné ji odebrat. Vkládáte-li do zařízení novou microsd kartu nebo kartu, která byla již využívána k jinému účelu nebo v jiném zařízení, doporučujeme v kameře provést její naformátování (systémové menu Formát) Příprava držáku a jeho instalace v automobilu: Z balení vyndejte držák kamery. Vyberte vhodné místo pro umístění kamery ve vozidle. Doporučujeme zvolit místo mezi předním sklem a zpětným zrcátkem tak, aby kamera nebyla umístěna v zorném poli řidiče. Očistěte plochu, na kterou chcete kameru připevnit, aby nebyla mastná nebo zašpiněná. Zkontrolujte také, že plocha je rovná a bez výstupků. Přiložte na místo přísavkový držák a otočením páčky ve směru hodinových ručiček vytvořte podtlak. Přesvědčte se, že držák je pevně ke sklu přichycen. Do držáku připojte miniusb konektor přiloženého napájecí adapteru 12/24V, jehož druhý konec zapojte do zdířky pro zapalovač. Kabel napájecího adapteru doporučujeme protáhnout pod čalouněním automobilu. Dodaný napájecí adapter není vhodný pro zabudování pod palubní desku automobilu. K tomuto účelu doporučujeme dokoupení sady pro skryté napájení excam PowerLine, která je pro tento účel vyrobena. Pokud držák nedrží na svém místě, pečlivě jej očistěte a plochy odmastěte vhodným prostředkem (např. lihem). Přesvědčte se, že sklo je rovné a bez výstupků. 4

6 Nabíjení akumulátoru a jeho kapacita Po prvním zapnutí kamery může být akumulátor vybitý. Pro dosažení plné kapacity akumulátoru jej doporučujeme plně nabít a plně vybít nejméně 3x (provést 3 nabíjecí cykly). K nabíjení lze využít dodaný adaptér 12/24V do automobilu nebo standardní nabíječku zakončenou miniusb konektorem (typ B, výstupní napětí 5V DC, min. 1A). Pokud k nabíjení využijete USB port počítače, berte prosím v potaz, že nabíjení baterie může trvat značně déle nebo nemusí být zcela dokončeno - to je dáno maximálním výstupním proudem USB portu (specifikace USB 1.0 a 2.0), který je pouze 0,5A. Kamera pro plnohodnotné nabíjení akumulátoru může potřebovat proud až 1A. Berte prosím v potaz, že postupem času dochází k degradaci kapacity akumulátoru a tím pádem i ke zkracování délky provozu zařízení bez externího napájení. Jedná se o běžný jev daný jeho konstrukcí. Akumulátor v zařízení je primárně určen jako záložní zdroj napájení pro případ, že v dopravním prostředku (např. vlivem nehody) dojde k výpadku vnitřního napájecího okruhu. Chcete-li prodloužit životnost akumulátoru, dbejte na to, abyste zařízení nevystavovali extrémním teplotám (pod 0 C a nad 50 C). Nenechávejte kameru v automobilu, může-li dojít k překročení těchto teplot. Dojde-li k poškození akumulátoru, nemusí být v závislosti na okolních podmínkách uznána záruka. Dojde-li k poškození akumulátoru po záruce, obraťte se na naše servisní středisko, kde je možné jej vyměnit. 5

7 Funkce jednotlivých tlačítek na kameře Režim Tlačítko Zap / Šipka nahorů Šipka dolů MODE OK MENU RESET Obecná funkce Zapne / vypne kameru Pohyb mezi položkami Pohyb mezi položkami Volba režimu kamery Potvrzení volby Vyvolání menu Režim video Video natáčí Režim foto Režim přehrávání Zap / nahrávání zvuku Zap / nahrávání zvuku - Výběr snímku k přehrání Výběr snímku k přehrání Manuální start nahrávání Vyvolání menu Manuální konec nahrávání - RESET kamery Pořízení fotografie Vyvolání menu Přehrát zvolené video / foto Vyvolání menu Režimy video / foto / přehrávání Jednotlivé režimy lze volit stiskem tlačítka MODE. Připojením externího napájení přes držák (vložením kamery do držáku) se automaticky aktivuje video režim a zároveň se začne ukládat záznam (je-li v kameře vložena paměťová karta). Během pořizování záznamu není možné přepínat režimy kamery nebo vstupovat do menu. Prováděný záznam lze kdykoliv zastavit stisknutím tlačítka OK. Opětovným stiskem tlačítka OK se záznam opět spustí. Není-li záznam prováděn, lze kameru nastavit stiskem tlačítka MENU nebo měnit její režim (video / foto / přehrávání) 6

8 Položky v MENU - nastavení kamery Prvním stiskem tlačítka MENU aktivujete nastavení videorežimu kamery: Položka Význam Možné hodnty Rozliseni videa Nahravani ve smycce WDR Nastavení rozlišení ukládaného videa. Preferujete-li delší dobu záznamu, zvolte nižší rozlišení Volba, mají-li se záznamy rozdělovat do určitých časových intervalů. Doporučujeme nezapínat volbu! Wide dynamic range = dynamický rozsah snímaného videa 1080FHD 1920x P 1280x720 WVGA 848x480 VGA 640x480 1 min 3 min 5 min Zap Expozice Detekce pohyu Nahravani zvuku Gsenzor Otisk data Expozice videa Volba pro režim zaparkovaného automobilu, kdy je záznam prováděn jen po detekci pohybu. Tuto volbu mějte pri jízdě vždy vypnutou. Povolení nahrávání zvuku k videu Nastavení citlivosti Gsenzoru. Nikdy jej při jízdě nevypínejte - při nehodě by se záznam nezamkl a mohl by tak být přepsán dalšími záznamy! Vložení nesmazatelných údajů do videozáznamu. Lze vložit datum a čas hodnoty od +2 do -2 doporučujeme 0 Zap Zap Vysoka Stredni Nizka Zap 7

9 Položky v MENU - nastavení kamery Druhým stiskem tlačítka MENU aktivujete systémové nastavení kamery: Položka Význam Možné hodnty Datum / Cas Nastaveni ID ridice Nastavení datumu a času kamery. Zde vyberte šipkami nastavovaný údaj, potvrďte OK a šipkami nastavte hodnotu. Opět potvrďte OK. Je možné nastavit až 9 znaků identifikující řidiče nebo vůz Automaticke vypnuti Zvuk tlacitek Jazyk Volba, má-li se kamera automaticky po určité době neprovádění záznamu vypnout Zvuk tlačítek a další systémové zvuky Volba jazyka kamery 3 min 5 min 10 min Zap Angličtina, Čínština, Korejština, Ruština, Polština, Čeština TV rezim Systém výstupu na TV PAL, NTSC Frekvence Ochrana obrazovky Formatovat Tovarni nastaveni Verze Potlačení kmitání při umělém osvětlení Automatické vypnutí displeje po určité době od začátku záznamu. Displej lze kdykoliv aktivovat stisknutím tlačítka. 50 Hz 60 Hz Ne 3 min 5 min 10 min Zformátování paměťové karty. Timto se odstraní veškerá data uložená na paměťové kartě! Veškeré nastavení se vrátí do továrních hodnot. Kameru pak bude nutné znovu nastavit. Verze firmware zařízení 8

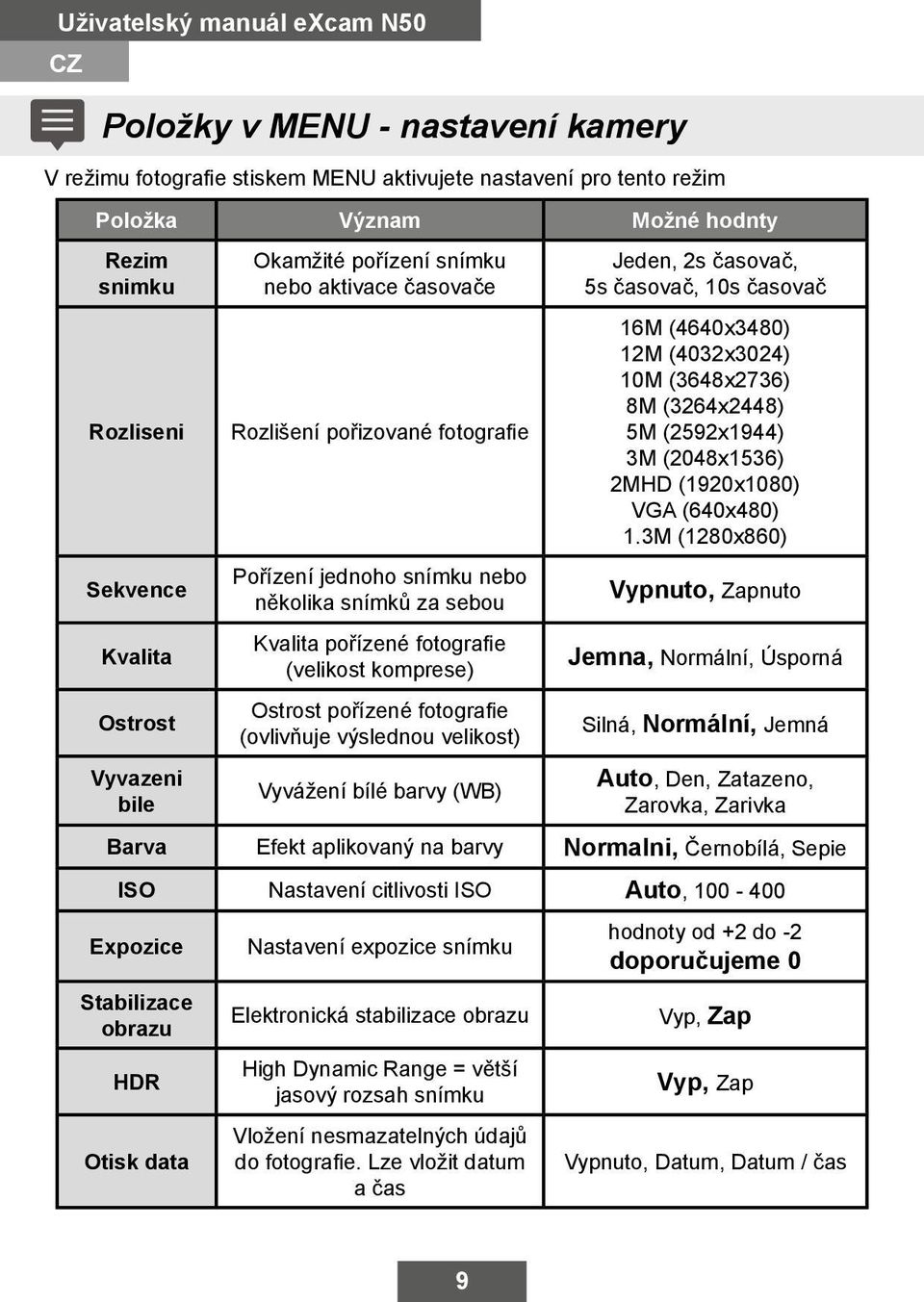

10 Položky v MENU - nastavení kamery V režimu fotografie stiskem MENU aktivujete nastavení pro tento režim Položka Význam Možné hodnty Rezim snimku Rozliseni Sekvence Kvalita Ostrost Vyvazeni bile Okamžité pořízení snímku nebo aktivace časovače Rozlišení pořizované fotografie Pořízení jednoho snímku nebo několika snímků za sebou Kvalita pořízené fotografie (velikost komprese) Ostrost pořízené fotografie (ovlivňuje výslednou velikost) Vyvážení bílé barvy (WB) Jeden, 2s časovač, 5s časovač, 10s časovač 16M (4640x3480) 12M (4032x3024) 10M (3648x2736) 8M (3264x2448) 5M (2592x1944) 3M (2048x1536) 2MHD (1920x1080) VGA (640x480) 1.3M (1280x860) nuto, Zapnuto Jemna, Normální, Úsporná Silná, Normální, Jemná Auto, Den, Zatazeno, Zarovka, Zarivka Barva Efekt aplikovaný na barvy Normalni, Černobílá, Sepie ISO Nastavení citlivosti ISO Auto, Expozice Stabilizace obrazu HDR Otisk data Nastavení expozice snímku Elektronická stabilizace obrazu High Dynamic Range = větší jasový rozsah snímku Vložení nesmazatelných údajů do fotografie. Lze vložit datum a čas hodnoty od +2 do -2 doporučujeme 0, Zap, Zap nuto, Datum, Datum / čas 9

11 Doporučené nastavení kamery Uživatelský manuál excam N50 Před prvním použitím kamery doporučejeme provést a nastavit následující: 1. Do vypnuté kamery vložte novou paměťovou kartu 2. Kameru připojte na napájení, aby se plně dobil vestavěný akumulátor (informace o akumulátoru a jeho nabíjení viz. kapitola: Nabíjení akumulátoru) 3. Kameru zapněte 4. Stiskněte 2x tlačítko MENU, čímž otevřete systémové nastavení kamery. 5. Nastavte kameru do továrních hodnot: Zvolte položku Tovarni nastaveni a volbu potvrdďte 6. Zformátujte paměťovou kartu: Zvolte položku Format a volbu potvrďte 7. Nastavte datum a čas: Zvolte položku Nastaveni casu. 8. Stiskněte několikrát tlačítko MENU, abyste znovu aktivovali nabídku nastavení 9. V nabídce nastavení VIDEO zvolte a případně upravte následující položky: Velikost: 1080FHD 1920x1080 Kvalita videa: Nejlepsi WDR: Zap Nahravani ve smycce: 5 minut Gsenzor: Stredni Detekce pohybu: nuto Co dělat v případě problémů Kamera se nezapne Přerušuje se nahrávání během jízdy - zkontrouljte, je-li akumulátor nabitý, případně je-li kamera připojena k externímu napájení. - zkuste stisknout tlačítko RESET a zapnutí opakujte - kontaktujte naši podporu - zkontrolujte, je-li vypnuta detekce pohybu - je vložená paměťová karta class 10 nebo vyšší? - naformátujte paměťovou kartu přes menu kamery - vyzkoušejte jinou paměťovou kartu - zkontrolujte externí napájení (LED dioda napájení musí trvale svítit) - kontaktujte naši podporu 10

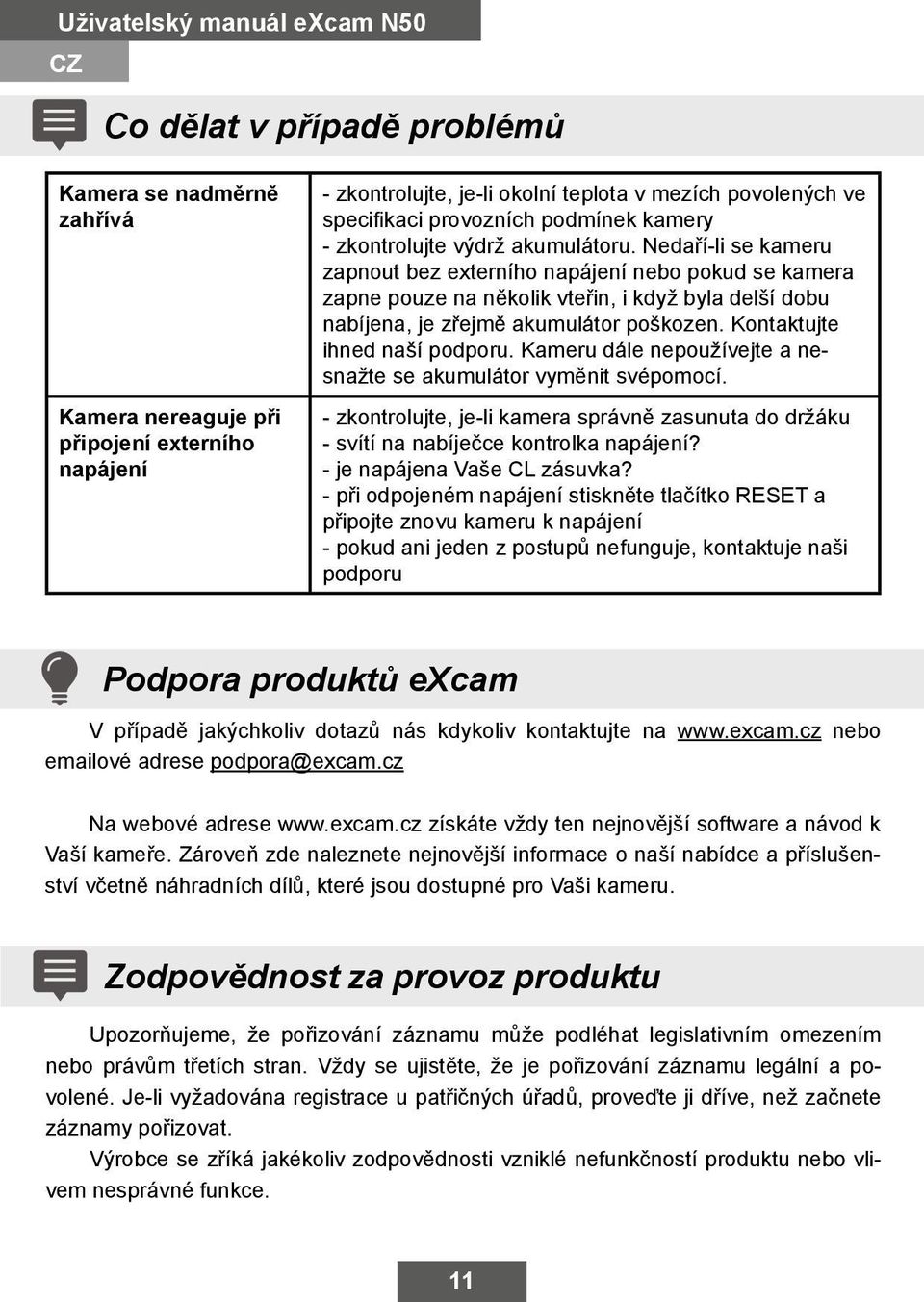

12 Co dělat v případě problémů Kamera se nadměrně zahřívá Kamera nereaguje při připojení externího napájení - zkontrolujte, je-li okolní teplota v mezích povolených ve specifikaci provozních podmínek kamery - zkontrolujte výdrž akumulátoru. Nedaří-li se kameru zapnout bez externího napájení nebo pokud se kamera zapne pouze na několik vteřin, i když byla delší dobu nabíjena, je zřejmě akumulátor poškozen. Kontaktujte ihned naší podporu. Kameru dále nepoužívejte a nesnažte se akumulátor vyměnit svépomocí. - zkontrolujte, je-li kamera správně zasunuta do držáku - svítí na nabíječce kontrolka napájení? - je napájena Vaše CL zásuvka? - při odpojeném napájení stiskněte tlačítko RESET a připojte znovu kameru k napájení - pokud ani jeden z postupů nefunguje, kontaktuje naši podporu Podpora produktů excam V případě jakýchkoliv dotazů nás kdykoliv kontaktujte na nebo ové adrese podpora@excam.cz Na webové adrese získáte vždy ten nejnovější software a návod k Vaší kameře. Zároveň zde naleznete nejnovější informace o naší nabídce a příslušenství včetně náhradních dílů, které jsou dostupné pro Vaši kameru. Zodpovědnost za provoz produktu Upozorňujeme, že pořizování záznamu může podléhat legislativním omezením nebo právům třetích stran. Vždy se ujistěte, že je pořizování záznamu legální a povolené. Je-li vyžadována registrace u patřičných úřadů, proveďte ji dříve, než začnete záznamy pořizovat. Výrobce se zříká jakékoliv zodpovědnosti vzniklé nefunkčností produktu nebo vlivem nesprávné funkce. 11
