DS-427DVR. Kamera s automatickým záznamem videa integrovaná do zpětného zrcátka. Uživatelská příručka

Transkript

1 DS-427DVR Kamera s automatickým záznamem videa integrovaná do zpětného zrcátka Uživatelská příručka Předmluva Vážený zákazníku, děkujeme, že jste si zakoupil náš výrobek. Před prvním zapnutím přístroje si pečlivě přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby Funkce produktu, úvod 2,7" HD TFT LCD displej, rozlišení 480 * 272 sklo proti oslnění napájecí napětí 12 V snadná instalace. 140 širokoúhlý objektiv funkce spořiče obrazovky vestavěný G-senzor, možnost uzamknout video více možností nastavení rozlišení: 1280x720/640x480 více možností nastavení rozlišení fotografování: 1,3M / VGA ve formátu JPG. detekce pohybu automatického spuštění systému, vaše auto střežíte každou minutu. záznamy v paměti jsou stále k dispozici vestavěná polymerová baterie 80mAh podpora TF karet až do 32Gb

2 DC 12V Napájení pomocí napájecího kabelu s CL koncovkou Možnost nastavení rozteče uchycení na M (9) (1) Slot pro mikro SD DVR kamera S možností odklonu Možnost nastavení rozteče na uchycení Y M (2) (3) (4) 1. Tlačítko "M": * stisknutím tlačítka menu. Stiskněte znovu pro další nabídku a návrat. 2 Tlačítko Video : * Krátký stisk slouží k spuštění video záznamu nebo zadání další možnost. 3. Tlačítko Y : * Krátký stisk slouží k "Vybrat / Přehrát / Pauza", * Dlouhý stisk slouží ke změně režimu mezi režimem videa a režimem přehrávání. 4 Tlačítko Fotografie : * Krátký stisk použít pro snímek nebo zadání další možnost. 5. Reproduktor 6. Objektiv 7. "2,7" barevný TFT LCD 8. TF Slot na paměťové karty 9. Kontrolka zapnutí 10. Resetovací tlačítko.

3 Popis Napájení: Použití vestavěné dobíjecí lithiové baterie. Poznámka: vestavěné baterie slouží pro uložení dat po odepnutí napájení. (kapacita-80mah) Použijte napájení DC 12V. Po připojení napětí se automaticky kamera zapne a začne záznam. Když odpojte napájecí kabel, kamera se automaticky vypne po 10 sekundách. Pracovní režim: Kamera má tři pracovní režimy: Video režim, režim fotografie a režimu přehrávání. (Poznámka: Prosím vložte Micro SD kartu před použitím, jinak dojde k vyzvání nápisem "NO CARD") Režim Video: Pokud je Kamera v režimu videa: 1. Stiskněte tlačítko Video spustíte nahrávání, stiskněte tlačítko Video znovu pro zastavení nahrávání. 2. Stiskněte tlačítko "M" pro otevření nabídky menu videa, nelze vstoupit do menu, pokud kamera nahrává. Režim Fotografie: Pokud je kamera v režimu snímek: 1.Stisknete tlačítko fotografie a kamera uloží zaznamenaný snímek. 2. Stiskněte tlačítko "M" pro otevření nabídky menu fotografie. Režim přehrávání: Pokud je kamera v režimu přehrávání: 1. Stiskněte tlačítko videa nebo fotografie pro listování na další Film / Fotografii. 2. Stiskněte tlačítko "Y" pro zpuštění nebo zastavení vybraného filmu 3. Stiskněte tlačítko "M" pro otevření menu přehrávání, nelze vstoupit do menu, pokud kamera přehrává záznam. Nastavení menu Nastavení Popis parametru: V jednom z pracovních režimů, stiskněte tlačítko "M" zobrazí se příslušné menu daného režimu (video/fotografie/přehrávání). Dále stiskněte tlačítko "M" prose zobrazí menu nastavení. Třetí stisknutí tlačítka "M" uzavře menu. Když menu je otevřeno: 1. Tlačítko Video se používá k výběru další položky směrem dolů. 2. Tlačítko "Y" se používá k zadání aktuálního nastavení položky nebo vyberte funkci položky.

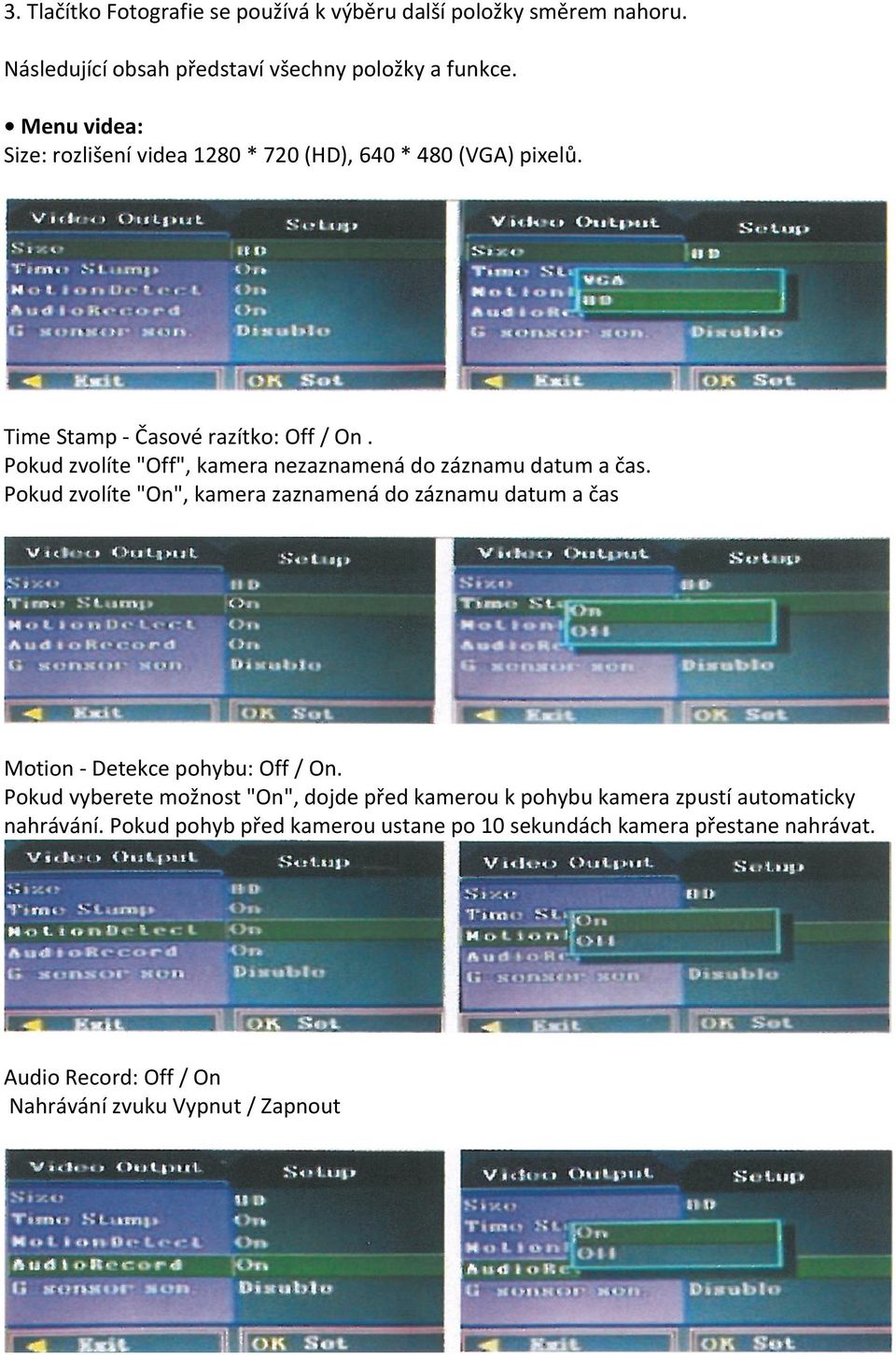

4 3. Tlačítko Fotografie se používá k výběru další položky směrem nahoru. Následující obsah představí všechny položky a funkce. Menu videa: Size: rozlišení videa 1280 * 720 (HD), 640 * 480 (VGA) pixelů. Time Stamp - Časové razítko: Off / On. Pokud zvolíte "Off", kamera nezaznamená do záznamu datum a čas. Pokud zvolíte "On", kamera zaznamená do záznamu datum a čas Motion - Detekce pohybu: Off / On. Pokud vyberete možnost "On", dojde před kamerou k pohybu kamera zpustí automaticky nahrávání. Pokud pohyb před kamerou ustane po 10 sekundách kamera přestane nahrávat. Audio Record: Off / On Nahrávání zvuku Vypnut / Zapnout

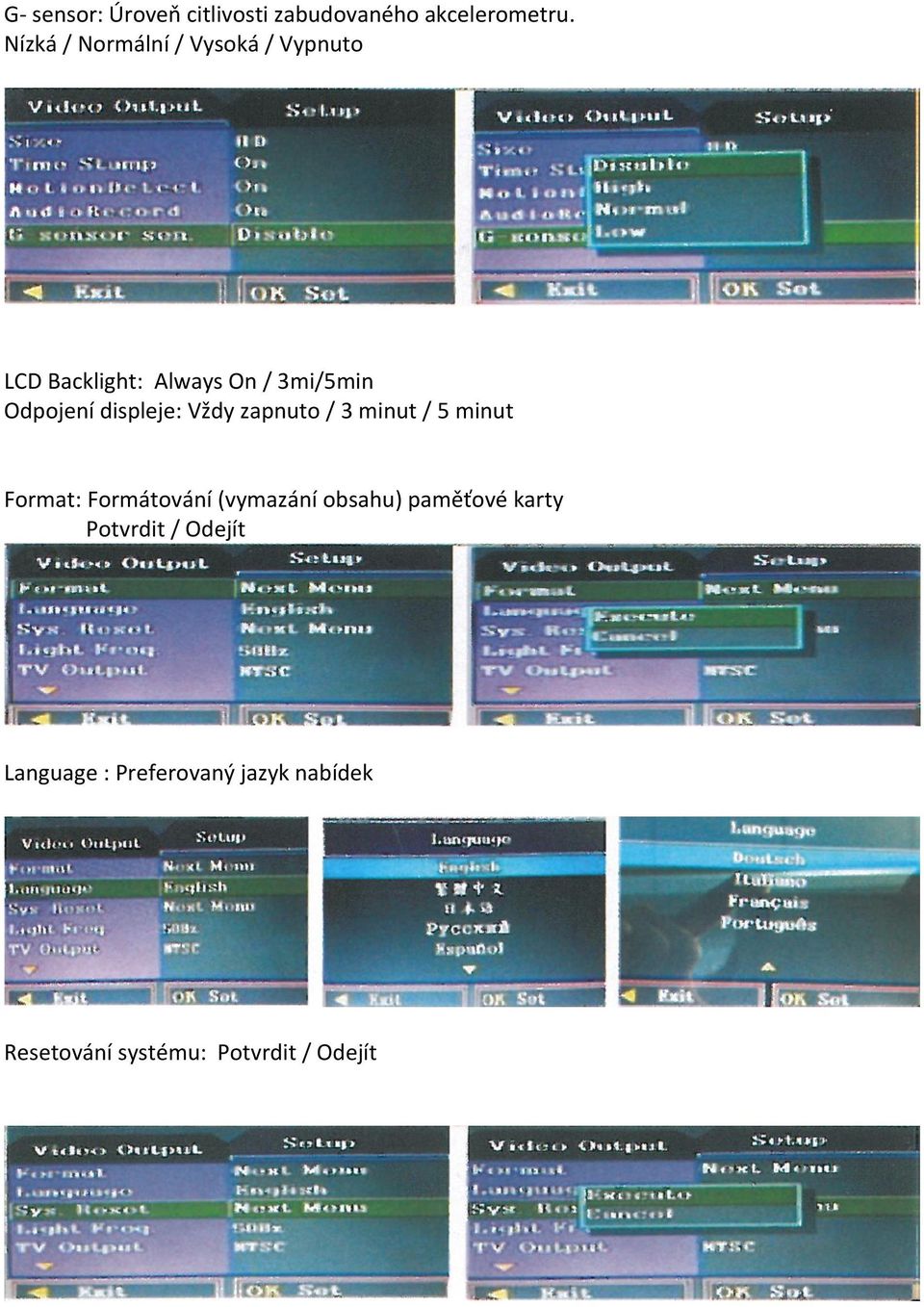

5 G- sensor: Úroveň citlivosti zabudovaného akcelerometru. Nízká / Normální / Vysoká / Vypnuto LCD Backlight: Always On / 3mi/5min Odpojení displeje: Vždy zapnuto / 3 minut / 5 minut Format: Formátování (vymazání obsahu) paměťové karty Potvrdit / Odejít Language : Preferovaný jazyk nabídek Resetování systému: Potvrdit / Odejít

6 Light Freq: frekvence videa 50/60 Hz TV Output: Formát videa PAL nebo NTSC Date input Nastavení data a času: Beep : Off / On Potvrzovací zvuky: Vypnut / Zapnout Menu Fotografie: Image size: Rozlišení fotografií: 1,3M / VGA

7 Quality: Fine / Standart / Economy Kvalita snímku: Jemný / Standartní / Ekonomický White Balance: Vyvážení bílé: Auto, Denní světlo, Zataženo, Žárovka, Zářivka Time stamp: Off / On Časové razítko: Vypnut / Zapnout Menu Přehrávání: Delete: Single / All / Cancel Vymazat záznam: vymazat aktuální snímek / vymazat vše / odejít Thumbnail: Executive / cancel

8 Náhled: seznam záznamů / odejít Volume: 1-8 volume Hlasitost: 1 8 Protection: Execute/ Cancel Zamknou záznam: provést / odejít Přehrávání na počítači Vyjmout paměťovou kartu a vložit ji do čtečky karet v počítači. Otevřete složku DCIM/100DSIM a stáhněte soubory.! Poznámka: kamera v režimu videa umí automaticky nahrávání ve smyčce, pokud je karta mikro SD plná, fotoaparát automaticky z karty začne odmazávat první část obsahu, a první fotografie. Pokud je baterie vybitá, DVR zobrazení "vybité baterie", displej levý roh bliká symbol baterie. Příslušenství Uživatelská příručka 2,7"TFT zrcátka 12V napájecí kabel
