1 Návod k montáži Rockfon Contour

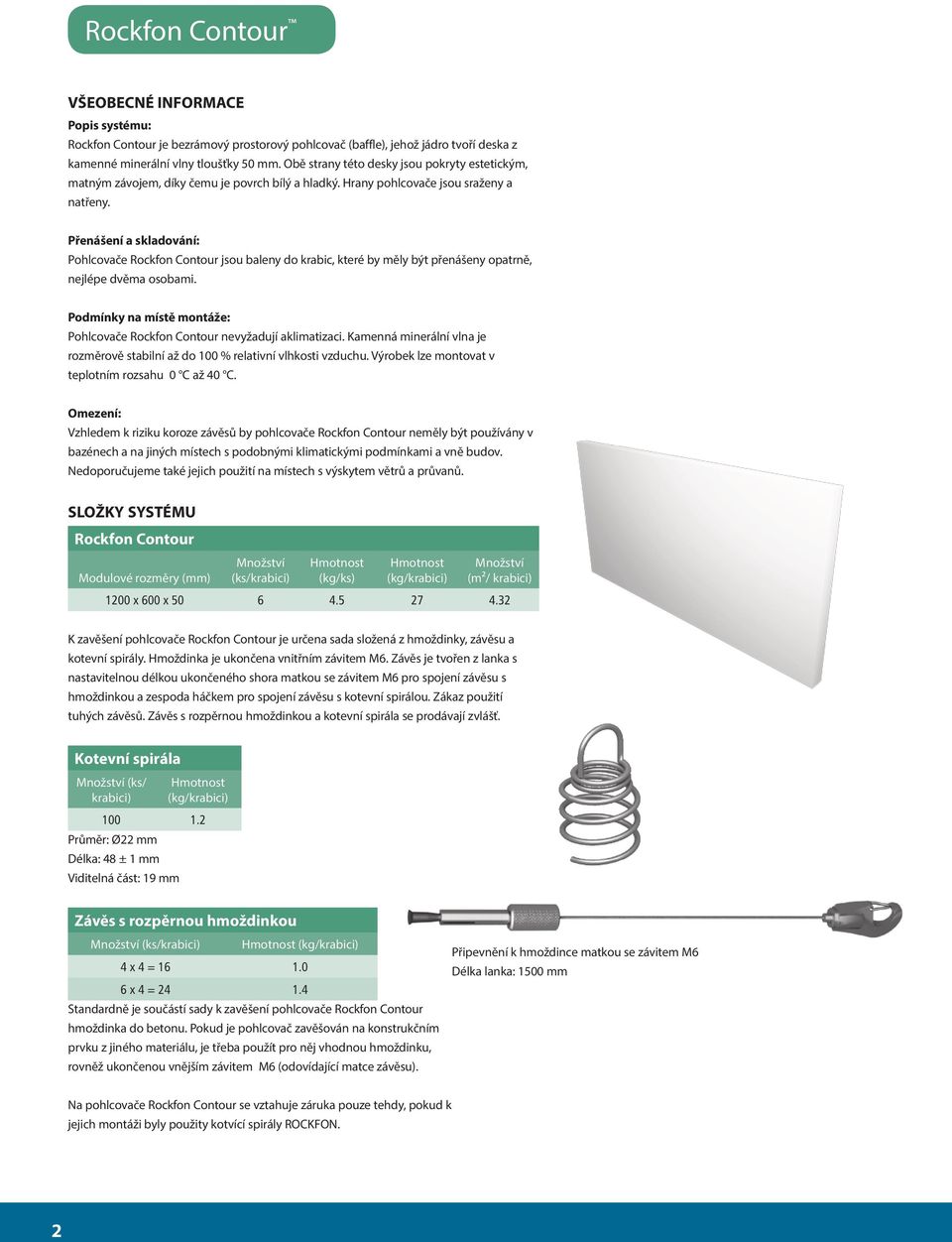

2 VŠEOBECNÉ INFORMACE Popis systému: Rockfon Contour je bezrámový prostorový pohlcovač (baffle), jehož jádro tvoří deska z kamenné minerální vlny tloušťky 50 mm. Obě strany této desky jsou pokryty estetickým, matným závojem, díky čemu je povrch bílý a hladký. Hrany pohlcovače jsou sraženy a natřeny. Přenášení a skladování: Pohlcovače Rockfon Contour jsou baleny do krabic, které by měly být přenášeny opatrně, nejlépe dvěma osobami. Podmínky na místě montáže: Pohlcovače Rockfon Contour nevyžadují aklimatizaci. Kamenná minerální vlna je rozměrově stabilní až do 100 % relativní vlhkosti vzduchu. Výrobek lze montovat v teplotním rozsahu 0 C až 40 C. Omezení: Vzhledem k riziku koroze závěsů by pohlcovače Rockfon Contour neměly být používány v bazénech a na jiných místech s podobnými klimatickými podmínkami a vně budov. Nedoporučujeme také jejich použití na místech s výskytem větrů a průvanů. SLOŽKY SYSTÉMU Rockfon Contour Modulové rozměry (mm) Množství (ks/krabici) Hmotnost (kg/ks) Hmotnost (kg/krabici) Množství (m²/ krabici) 1200 x 600 x K zavěšení pohlcovače Rockfon Contour je určena sada složená z hmoždinky, závěsu a kotevní spirály. Hmoždinka je ukončena vnitřním závitem M6. Závěs je tvořen z lanka s nastavitelnou délkou ukončeného shora matkou se závitem M6 pro spojení závěsu s hmoždinkou a zespoda háčkem pro spojení závěsu s kotevní spirálou. Zákaz použití tuhých závěsů. Závěs s rozpěrnou hmoždinkou a kotevní spirála se prodávají zvlášť. Kotevní spirála Množství (ks/ krabici) Hmotnost (kg/krabici) Průměr: Ø22 mm Délka: 48 ± 1 mm Viditelná část: 19 mm Závěs s rozpěrnou hmoždinkou Množství (ks/krabici) Hmotnost (kg/krabici) 4 x 4 = x 4 = Standardně je součástí sady k zavěšení pohlcovače Rockfon Contour hmoždinka do betonu. Pokud je pohlcovač zavěšován na konstrukčním prvku z jiného materiálu, je třeba použít pro něj vhodnou hmoždinku, rovněž ukončenou vnějším závitem M6 (odovídající matce závěsu). Připevnění k hmoždince matkou se závitem M6 Délka lanka: 1500 mm Na pohlcovače Rockfon Contour se vztahuje záruka pouze tehdy, pokud k jejich montáži byly použity kotvící spirály ROCKFON. 2

3 MONTÁŽNÍ NÁVOD Připevnění kotevních spirál k pohlcovači: Kotevní spirály je třeba šroubovat svisle do horního boku pohlcovače uprostřed jeho šířky. V případě, že pohlcovač je zavěšován na delším (1200 mm) boku, pak by vzdálenost mezi kotevními spirálami měla být minimálně 600 mm. Vzdálenost kotevních spirál od okrajů pohlcovače by měla být minimálně 100 mm. 100 mm Þ 600 mm min. 100 mm Þ Spojení závěsu s konstrukcí (např. betonovým stropem): Před montáží pohlcovače je třeba se ujistit, zda konstrukce, ke které ho chceme připevňovat, je dostatečně odolná, především, jestli její nosnost na místě montáže zaručuje přenesení zatížení o hodnotě minimálně 10 kg. V případě připevňování pohlcovače k betonovému stropu je třeba do něj vyvrtat (pro každý závěs) otvor o průměru 6 mm a hloubce 30 mm. S ochranou závitu M6 zatlučte rozpěrnou hmoždinku do otvoru v betonu tak, aby zůstala viditelná pouze její závitová koncovka. Zkontrolujte, zda je rozpěrná hmoždinka správně rozevřena. Spojte závěs (matka) s rozpěrnou hmoždinkou (šroub). Na opačné straně spojte závěs (háček) s kotevní spirálou. Napněte předběžně lanko každého ze závěsů. Při jeho posouvání v háčku zvedejte pohlcovač zároveň na obou závěsech do požadované výšky Maximální zatížení na jeden závěs činí 5 kg. 3

4 Pohlcovač Rockfon Contour může být také zavěšen na kratším (600 mm) boku. Pak je třeba kotevní spirály rozmístit tak, aby vzdálenost mezi nimi byla co největší a vzdálenost od okrajů pohlcovače minimálně 100 mm. Nivelace pohlcovače a vyrovnání sady pohlcovačů: Musí být provedena s použitím vodováhy. 4

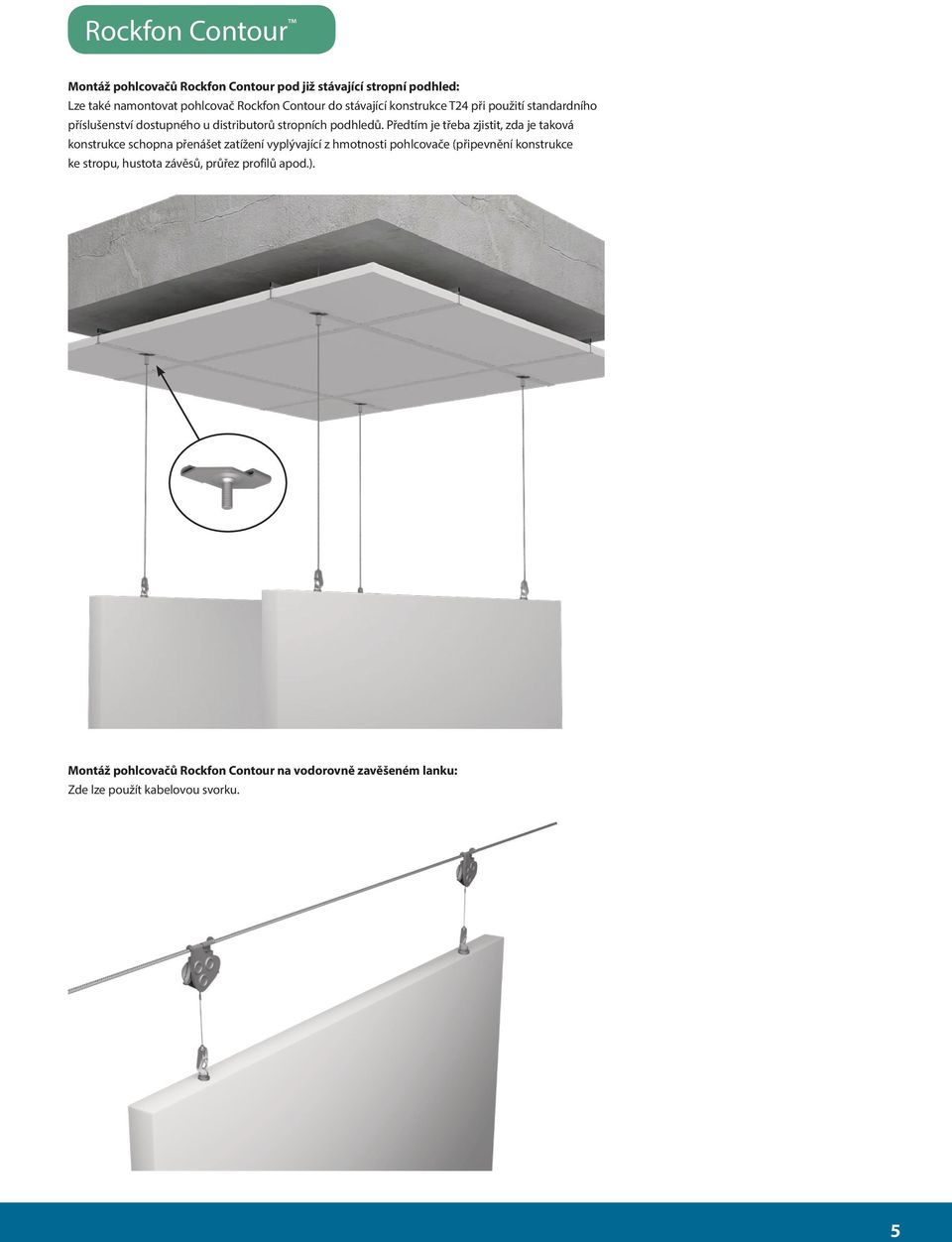

5 Montáž pohlcovačů Rockfon Contour pod již stávající stropní podhled: Lze také namontovat pohlcovač Rockfon Contour do stávající konstrukce T24 při použití standardního příslušenství dostupného u distributorů stropních podhledů. Předtím je třeba zjistit, zda je taková konstrukce schopna přenášet zatížení vyplývající z hmotnosti pohlcovače (připevnění konstrukce ke stropu, hustota závěsů, průřez profilů apod.). Montáž pohlcovačů Rockfon Contour na vodorovně zavěšeném lanku: Zde lze použít kabelovou svorku. 5
