1 LED Svítidlo LUXDATOR SLIM - 38 Technická specifikace a návod na montáž

2 LED Svítidlo LUXDATOR SLIM - 38 Technická specifikace a návod na montáž

3 LED Svítidlo LUXDATOR SLIM - 38 Výhody LED osvětlení Nízká spotřeba energie Dlouhá životnost bez údržby Jednoduchá instalace Použití - výrobní haly, sklady, plovárny, sprchy, garáže atd. Technická specifikace svítidla Model LUXDATOR SLIM - 38 Vstupní napětí (V) 22~24VAC, 5/6Hz Příkon (W) 38 Světelný tok (Lm) 43/45 Výkon (Lm/w) 123 Teplota chromatičnosti (K) 4/5 Podání barev >8 Účiník (PF) < 5% Stupeň krytí IP65 Rozsah provozních teplot -15 až + 45 C Hmotnost (netto) 1,5 kg 1262x124x85 mm Rozmery balení 128x13x7 mm Záruční doba 3 roky Vyzařovací charakteristiky

4 LED Svítidlo LUXDATOR SLIM - 38 / BAP 1 hod. Polymethylmethakrylat (PMMA), bežně známý jako plexisklo nebo akrylátové sklo. Nejcharakterističtější vlastností PMMA je jeho čirost a naprostá bezbarvost i v tlustých vrstvách. To umožňuje nejen jeho dokonalou průhlednost, ale i snadné vybarvování. Odolnosti proti povětrnosti předčí PMMA vsechny běžné termoplasty. I po mnohaletém působení tropického podnebí zjišt'ujeme jen mimořádně malou změnu jeho čirosti nebo zbarvení. Tepelná odolnost bez zatížení je kolem 8 C. Je zdravotně nezávadný. Propustnost světla jsou u PMMA asi 92% v celem rozsahu spektra (zasahuje až do UV-oblasti). PMMA má dobré mechanické a elektroizolační vlastnosti, odoláva vodě, zředěným alkáliím a kyselinám. Akrylonitrilbutadienstyren (zkratka ABS) je amorfní termoplastický průmyslový kopolymer, který je odolný vůči mechanickému poškození. Tuhý, houževnatý, dle typu odolný proti nizkým i vysokým teplotám, málo nasákavý, zdravotně nezavadný. Je odolný vůči kyselinám, hydroxidům, uhlovodikům, olejům, tukům. Zpracovávat ho lze do teploty 28 C. Při vyšší teplotě se začne rozkládat. Jeho hustota je 1 45 kg/m3 a smrštění,3-,7%. Tepelná odolnost výrobku je do 15 C. ÚČEL A ZÁKLADNÍ ÚDAJE LED svítidla LUXDATOR SLIM jsou určeny pro osvětlování prostor s vysokým obsahem prachu a vlhkosti. Svítidla jsou montována na nosný nebo závěsný povrch. Svítidla jsou vyráběna v provedení pro mírné a studené klima. ZAŘÍZENÍ Svítidlo se skládá ze základu tělesa, světelného modulu a ochranného stínidla. Světelný modul se skládá ze zdroje energie, elektrického spínacího obvodu a modulů vyzařujících světlo namontovaných na snímatelné kovové základně. Základ tělesa má kromě fixního další body k zajištění vstupu/výstupu napájecího kabelu pro řetězové připojení svítidel. Svorkovnice je vybavena dvojitými body k připojení napájecího kabelu. Stínidlo je připevňováno k základu tělesa pomocí 1 plastových klipů. OBSAH BALENÍ Svítidlo v nesmontovaném stavu: světelný modul 1 ks, základ tělesa 1 ks, ochranné stínidlo 1 ks. Sada upevňovacích klipů stínidla 1 ks. Těsnicí objímka vstupu kabelu 2 ks. Svorky pro montáž na povrch 2 ks. Technický list 1 ks. Obal 1 ks. BEZPEČNOSTNÍ PŘEDPISY Svítidlo nesmí být používáno bez uzemnění. Svítidlo nesmí být používáno po skončení životnosti. Svítidlo lze připevnit na nosnou plochu z běžného hořlavého materiálu. POZOR! Nemontujte, nedemontujte a neprovádějte údržbu svítidla pod napětím! Doporučuje se, aby montáž svítidel prováděly pouze osoby odborně způsobilé. ZÁRUKA Záruční doba činí 3 roky ode dne nákupu výrobku za předpokladu dodržení provozních podmínek spotřebitelem. Dojde-li k poruše svítidla během záruční doby za předpokladu dodržení provozních podmínek spotřebitelem, zaručuje výrobce zajištění výměny nebo opravy svítidla. Záruka se nevztahuje na výrobky s mechanickým poškozením, známkami proniknutí vlhkosti dovnitř tělesa, známkami působení agresivních médií, známkami samostatně prováděných oprav a konstrukčních změn. Pro uplatnění nároků ze záruky neváhejte kontaktovat prodejce výrobku. LIKVIDACE Svítidla neobsahují drahé a toxické materiály a jsou likvidovány běžným způsobem. SKLADOVÁNÍ Svítidla podléhají skladování v obalu výrobce. Svítidla musí být skladovány v suchém prostoru s teplotou vzduchu +5 až +4 C.

5 LED Svítidlo LUXDATOR SLIM - 38 PŘÍPRAVA, INSTALACE, PROVOZ Vyjměte svítidlo z obalu. Zkontrolujte úplnost obsahu balení. Nasaďte montážní svorky na nosný povrch. Při nasazování montážních svorek používejte kovové náčiní odpovídající typu nosného povrchu. Vzdálenost mezi středy montážních svorek činí 918 mm. Připevněte základ svítidla zacvaknutím do montážních svorek. Zaveďte napájecí kabel dovnitř základu tělesa skrz fixní vstupní otvor na čelní straně svítidla po předchozím upevnění těsnicí průchodky jež je součástí balení. V případě řetězového připojení svítidel je nutné odstranit plastovou příčku v požadovaném místě výstupu napájecího kabelu k dalšímu svítidlu. Do vzniklého otvoru umístěte těsnicí průchodku tvořící součást balení. Připojte napájecí vodiče a zemnící vodič k příslušným svorkám svorkovnice na světelném modulu. Nainstalujte světelný modul do základu tělesa a zajistěte pomocí pružinových svorek. Nasaďte stínidlo a připevněte jej k základu tělesa pomocí upevňovacích klipů. Svítidlo je připraveno k provozu. Provoz svítidla musí splňovat pravidla technického provozu elektrických zařízení spotřebitelů. Pro odstranění/nasazení světelného modulu stlačte klipy Připevněte montážní svorku Zaklapněte základ svítidla Základ tělesa Instalační body upevňovacích klipů stínidla na základě svítidla Nasaďte upevňovací klipy na základ tělesa Připojte světelný modul Svorkovnice L - hnědý N - modrý - žluto-zelený Nainstalujte světelný modul do základu tělesa Připevněte stínidlo k základu tělesa pomocí upevňovacích klipů Směry pohybů jsou znázorněny šipkami POZOR! Výrobce si vyhrazuje právo na změny jím vyráběných výrobků bez předchozího upozornění. Bezpečnost provozu osvětlovacích zařízení je zajištěna přísným dodržováním tohoto návodu. Z tohoto důvodu je nutno tento návod uchovat a poskytovat uživatelům, jakož i osobám zajišťujícím montáž a provoz těchto svítidel. POZOR! Nemontujte, nedemontujte svítidlo pod napětím!

6 LED Svítidlo LUXDATOR SLIM - 57 Technická specifikace a návod na montáž

7 LED Svítidlo LUXDATOR SLIM - 57 Výhody LED osvětlení Nízká spotřeba energie Dlouhá životnost bez údržby Jednoduchá instalace Použití - výrobní haly, sklady, plovárny, sprchy, garáže atd. Technická specifikace svítidla Model LUXDATOR SLIM - 57 Vstupní napětí (V) 22~24VAC, 5/6Hz Příkon (W) 57 Světelný tok (Lm) 65/695 Výkon (Lm/w) 114 Teplota chromatičnosti (K) 4/5 Podání barev >8 Účiník (PF) < 5% Stupeň krytí IP65 Rozsah provozních teplot -15 až + 45 C Hmotnost (netto) 2,2 kg 127х152х1 mm Rozmery balení 128х16х85 mm Záruční doba 3 roky Vyzařovací charakteristiky 6 1

8 LED Svítidlo LUXDATOR SLIM - 57 / BAP 1 hod. Polymethylmethakrylat (PMMA), bežně známý jako plexisklo nebo akrylátové sklo. Nejcharakterističtější vlastností PMMA je jeho čirost a naprostá bezbarvost i v tlustých vrstvách. To umožňuje nejen jeho dokonalou průhlednost, ale i snadné vybarvování. Odolnosti proti povětrnosti předčí PMMA vsechny běžné termoplasty. I po mnohaletém působení tropického podnebí zjišt'ujeme jen mimořádně malou změnu jeho čirosti nebo zbarvení. Tepelná odolnost bez zatížení je kolem 8 C. Je zdravotně nezávadný. Propustnost světla jsou u PMMA asi 92% v celem rozsahu spektra (zasahuje až do UV-oblasti). PMMA má dobré mechanické a elektroizolační vlastnosti, odoláva vodě, zředěným alkáliím a kyselinám. Akrylonitrilbutadienstyren (zkratka ABS) je amorfní termoplastický průmyslový kopolymer, který je odolný vůči mechanickému poškození. Tuhý, houževnatý, dle typu odolný proti nizkým i vysokým teplotám, málo nasákavý, zdravotně nezavadný. Je odolný vůči kyselinám, hydroxidům, uhlovodikům, olejům, tukům. Zpracovávat ho lze do teploty 28 C. Při vyšší teplotě se začne rozkládat. Jeho hustota je 1 45 kg/m3 a smrštění,3-,7%. Tepelná odolnost výrobku je do 15 C. ÚČEL A ZÁKLADNÍ ÚDAJE LED svítidla LUXDATOR SLIM jsou určeny pro osvětlování prostor s vysokým obsahem prachu a vlhkosti. Svítidla jsou montována na nosný nebo závěsný povrch. Svítidla jsou vyráběna v provedení pro mírné a studené klima. ZAŘÍZENÍ Svítidlo se skládá ze základu tělesa, světelného modulu a ochranného stínidla. Světelný modul se skládá ze zdroje energie, elektrického spínacího obvodu a modulů vyzařujících světlo namontovaných na snímatelné kovové základně. Základ tělesa má kromě fixního další body k zajištění vstupu/výstupu napájecího kabelu pro řetězové připojení svítidel. Svorkovnice je vybavena dvojitými body k připojení napájecího kabelu. Stínidlo je připevňováno k základu tělesa pomocí 8 plastových klipů. OBSAH BALENÍ Svítidlo v nesmontovaném stavu: světelný modul 1 ks, základ tělesa 1 ks, ochranné stínidlo 1 ks. Sada upevňovacích klipů stínidla 8 ks. Těsnicí objímka vstupu kabelu 2 ks. Svorky pro montáž na povrch 2 ks. Technický list 1 ks. Obal 1 ks. BEZPEČNOSTNÍ PŘEDPISY Svítidlo nesmí být používáno bez uzemnění. Svítidlo nesmí být používáno po skončení životnosti. Svítidlo lze připevnit na nosnou plochu z běžného hořlavého materiálu. POZOR! Nemontujte, nedemontujte a neprovádějte údržbu svítidla pod napětím! Doporučuje se, aby montáž svítidel prováděly pouze osoby odborně způsobilé. ZÁRUKA Záruční doba činí 3 roky ode dne nákupu výrobku za předpokladu dodržení provozních podmínek spotřebitelem. Dojde-li k poruše svítidla během záruční doby za předpokladu dodržení provozních podmínek spotřebitelem, zaručuje výrobce zajištění výměny nebo opravy svítidla. Záruka se nevztahuje na výrobky s mechanickým poškozením, známkami proniknutí vlhkosti dovnitř tělesa, známkami působení agresivních médií, známkami samostatně prováděných oprav a konstrukčních změn. Pro uplatnění nároků ze záruky neváhejte kontaktovat prodejce výrobku. LIKVIDACE Svítidla neobsahují drahé a toxické materiály a jsou likvidovány běžným způsobem. SKLADOVÁNÍ Svítidla podléhají skladování v obalu výrobce. Svítidla musí být skladovány v suchém prostoru s teplotou vzduchu +5 až +4 C.

9 LED Svítidlo LUXDATOR SLIM - 57 PŘÍPRAVA, INSTALACE, PROVOZ Vyjměte svítidlo z obalu. Zkontrolujte úplnost obsahu balení. Nasaďte montážní svorky na nosný povrch. Při nasazování montážních svorek používejte kovové náčiní odpovídající typu nosného povrchu. Vzdálenost mezi středy montážních svorek činí 918 mm. Připevněte základ svítidla zacvaknutím do montážních svorek. Zaveďte napájecí kabel dovnitř základu tělesa skrz fixní vstupní otvor na čelní straně svítidla po předchozím upevnění těsnicí průchodky, jež je součástí balení. V případě řetězového připojení svítidel je nutné odstranit plastovou příčku v požadovaném místě výstupu napájecího kabelu k dalšímu svítidlu. Do vzniklého otvoru umístěte těsnicí průchodku tvořící součást balení. Připojte napájecí vodiče a zemnící vodič k příslušným svorkám svorkovnice na světelném modulu. Nainstalujte světelný modul do základu tělesa a zajistěte pomocí pružinových svorek. Nasaďte stínidlo a připevněte jej k základu tělesa pomocí upevňovacích klipů. Svítidlo je připraveno k provozu. Provoz svítidla musí splňovat Pravidla technického provozu elektrických zařízení spotřebitelů. Pro odstranění/nasazení světelného modulu stlačte klipy Připevněte montážní svorku Pojistka Nasaďte upevňovací klipy na stínidlo Stínidlo Zaklapněte základ svítidla Instalační body upevňovacích klipů stínidla na základě svítidla Připojte světelný modul Svorkovnice L - hnědý N - modrý - žluto-zelený Nainstalujte světelný modul do základu tělesa Připevněte stínidlo k základu tělesa pomocí upevňovacích klipů Směry pohybů jsou znázorněny šipkami POZOR! Výrobce si vyhrazuje právo na změny jím vyráběných výrobků bez předchozího upozornění. Bezpečnost provozu osvětlovacích zařízení je zajištěna přísným dodržováním tohoto návodu. Z tohoto důvodu je nutno tento návod uchovat a poskytovat uživatelům, jakož i osobám zajišťujícím montáž a provoz těchto svítidel. POZOR! Nemontujte, nedemontujte svítidlo pod napětím!

10 LED Svítidlo LUXDATOR SLIM - 38 Výhody LED osvětlení Nízká spotřeba energie Dlouhá životnost bez údržby Jednoduchá instalace Použití - výrobní haly, sklady, plovárny, sprchy, garáže atd. Technická specifikace svítidla Model LUXDATOR SLIM - 38 Vstupní napětí (V) 22~24VAC, 5/6Hz Příkon (W) 38 Světelný tok (Lm) 43/45 Výkon (Lm/w) 123 Teplota chromatičnosti (K) 4/5 Podání barev >8 Účiník (PF) < 5% Stupeň krytí IP65 Rozsah provozních teplot -15 až + 45 C Hmotnost (netto) Rozmery balení Záruční doba 1,5 kg 1262x124x85 mm 128x13x7 mm 3 roky Vyzařovací charakteristiky

11 LED Svítidlo LUXDATOR SLIM - 38 PŘÍPRAVA, INSTALACE, PROVOZ Vyjměte svítidlo z obalu. Zkontrolujte úplnost obsahu balení. Nasaďte montážní svorky na nosný povrch. Při nasazování montážních svorek používejte kovové náčiní odpovídající typu nosného povrchu. Vzdálenost mezi středy montážních svorek činí 918 mm. Připevněte základ svítidla zacvaknutím do montážních svorek. Zaveďte napájecí kabel dovnitř základu tělesa skrz fixní vstupní otvor na čelní straně svítidla po předchozím upevnění těsnicí průchodky jež je součástí balení. V případě řetězového připojení svítidel je nutné odstranit plastovou příčku v požadovaném místě výstupu napájecího kabelu k dalšímu svítidlu. Do vzniklého otvoru umístěte těsnicí průchodku tvořící součást balení. Připojte napájecí vodiče a zemnící vodič k příslušným svorkám svorkovnice na světelném modulu. Nainstalujte světelný modul do základu tělesa a zajistěte pomocí pružinových svorek. Nasaďte stínidlo a připevněte jej k základu tělesa pomocí upevňovacích klipů. Svítidlo je připraveno k provozu. Provoz svítidla musí splňovat pravidla technického provozu elektrických zařízení spotřebitelů. Pro odstranění/nasazení světelného modulu stlačte klipy Připevněte montážní svorku Zaklapněte základ svítidla Základ tělesa Instalační body upevňovacích klipů stínidla na základě svítidla Nasaďte upevňovací klipy na základ tělesa Připojte světelný modul Svorkovnice L - hnědý N - modrý - žluto-zelený Nainstalujte světelný modul do základu tělesa Připevněte stínidlo k základu tělesa pomocí upevňovacích klipů Směry pohybů jsou znázorněny šipkami POZOR! Výrobce si vyhrazuje právo na změny jím vyráběných výrobků bez předchozího upozornění. Bezpečnost provozu osvětlovacích zařízení je zajištěna přísným dodržováním tohoto návodu. Z tohoto důvodu je nutno tento návod uchovat a poskytovat uživatelům, jakož i osobám zajišťujícím montáž a provoz těchto svítidel. POZOR! Nemontujte, nedemontujte svítidlo pod napětím!

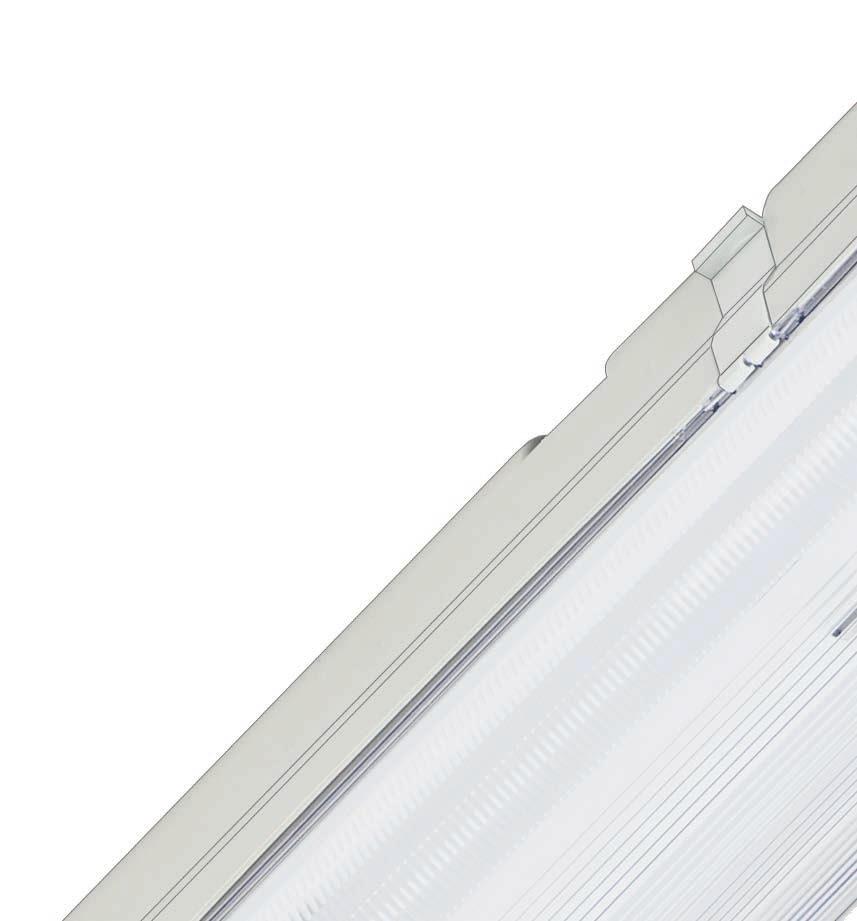

12 LED Svítidlo LUXDATOR SLIM - 57 Technická specifikace a návod na montáž

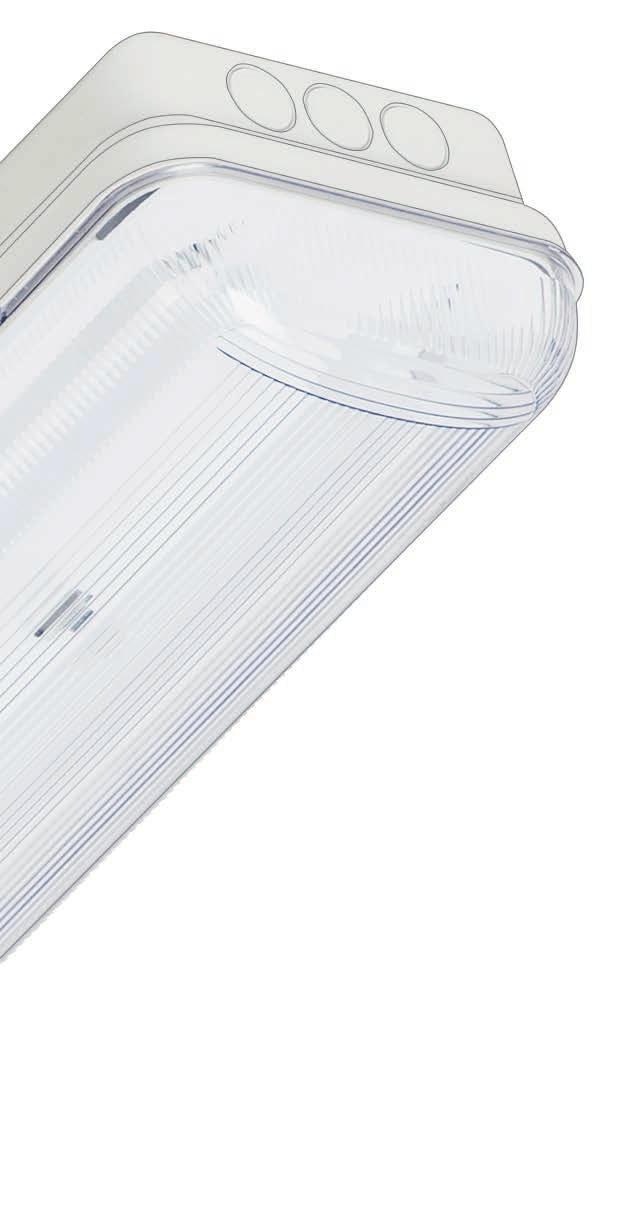

13 LED Svítidlo LUXDATOR SLIM - 57 Výhody LED osvětlení Nízká spotřeba energie Dlouhá životnost bez údržby Jednoduchá instalace Použití - výrobní haly, sklady, plovárny, sprchy, garáže atd. Technická specifikace svítidla Model LUXDATOR SLIM - 57 Vstupní napětí (V) 22~24VAC, 5/6Hz Příkon (W) 57 Světelný tok (Lm) 65/695 Výkon (Lm/w) 114 Teplota chromatičnosti (K) 4/5 Podání barev >8 Účiník (PF) < 5% Stupeň krytí IP65 Rozsah provozních teplot -15 až + 45 C Hmotnost (netto) 2,2 kg 127х152х1 mm Rozmery balení 128х16х85 mm Záruční doba 3 roky Vyzařovací charakteristiky 6 1

14 LED Svítidlo LUXDATOR SLIM - 57 PŘÍPRAVA, INSTALACE, PROVOZ Vyjměte svítidlo z obalu. Zkontrolujte úplnost obsahu balení. Nasaďte montážní svorky na nosný povrch. Při nasazování montážních svorek používejte kovové náčiní odpovídající typu nosného povrchu. Vzdálenost mezi středy montážních svorek činí 918 mm. Připevněte základ svítidla zacvaknutím do montážních svorek. Zaveďte napájecí kabel dovnitř základu tělesa skrz fixní vstupní otvor na čelní straně svítidla po předchozím upevnění těsnicí průchodky, jež je součástí balení. V případě řetězového připojení svítidel je nutné odstranit plastovou příčku v požadovaném místě výstupu napájecího kabelu k dalšímu svítidlu. Do vzniklého otvoru umístěte těsnicí průchodku tvořící součást balení. Připojte napájecí vodiče a zemnící vodič k příslušným svorkám svorkovnice na světelném modulu. Nainstalujte světelný modul do základu tělesa a zajistěte pomocí pružinových svorek. Nasaďte stínidlo a připevněte jej k základu tělesa pomocí upevňovacích klipů. Svítidlo je připraveno k provozu. Provoz svítidla musí splňovat Pravidla technického provozu elektrických zařízení spotřebitelů. Pro odstranění/nasazení světelného modulu stlačte klipy Připevněte montážní svorku Zaklapněte základ svítidla Nasaďte upevňovací klipy na stínidlo Pojistka Stínidlo Instalační body upevňovacích klipů stínidla na základě svítidla Připojte světelný modul Svorkovnice L - hnědý N - modrý - žluto-zelený Nainstalujte světelný modul do základu tělesa Připevněte stínidlo k základu tělesa pomocí upevňovacích klipů Směry pohybů jsou znázorněny šipkami POZOR! Výrobce si vyhrazuje právo na změny jím vyráběných výrobků bez předchozího upozornění. Bezpečnost provozu osvětlovacích zařízení je zajištěna přísným dodržováním tohoto návodu. Z tohoto důvodu je nutno tento návod uchovat a poskytovat uživatelům, jakož i osobám zajišťujícím montáž a provoz těchto svítidel. POZOR! Nemontujte, nedemontujte svítidlo pod napětím!
