T EC HN IC K Á S P EC IF IK A C E P ŘE DM ĚT Ů PLNĚN Í 1. Č Á S T - D ÍLNA 1

Transkript

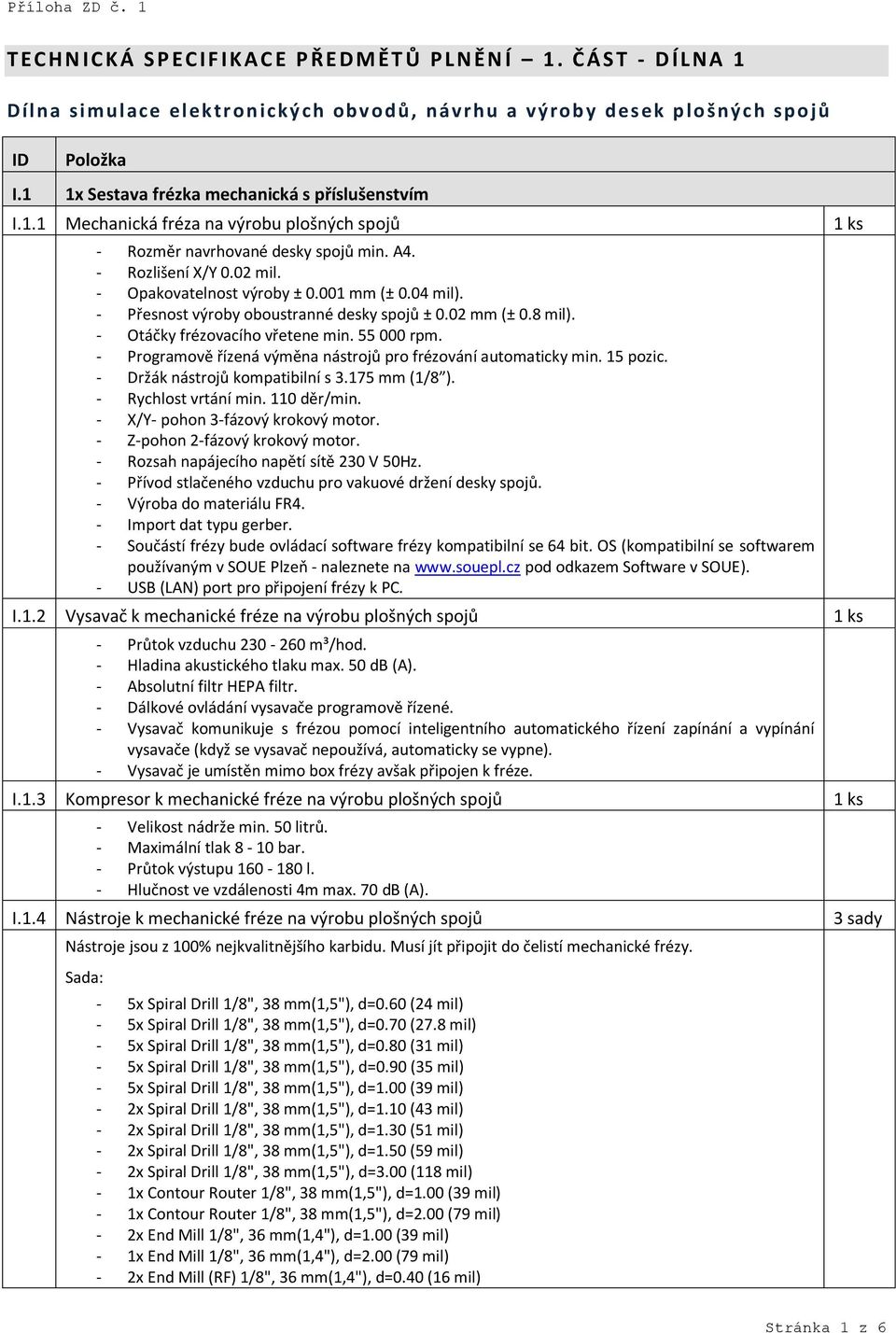

1 T EC HN IC K Á S P EC IF IK A C E P ŘE DM ĚT Ů PLNĚN Í 1. Č Á S T - D ÍLNA 1 Díl na simulace elek tr on ický ch obv odů, návrhu a výrob y des ek p lo šnýc h spo jů ID Položka I.1 1x Sestava frézka mechanická s příslušenstvím I.1.1 Mechanická fréza na výrobu plošných spojů 1 ks - Rozměr navrhované desky spojů min. A4. - Rozlišení X/Y 0.02 mil. - Opakovatelnost výroby ± mm (± 0.04 mil). - Přesnost výroby oboustranné desky spojů ± 0.02 mm (± 0.8 mil). - Otáčky frézovacího vřetene min rpm. - Programově řízená výměna nástrojů pro frézování automaticky min. 15 pozic. - Držák nástrojů kompatibilní s mm (1/8 ). - Rychlost vrtání min. 110 děr/min. - X/Y- pohon 3-fázový krokový motor. - Z-pohon 2-fázový krokový motor. - Rozsah napájecího napětí sítě 230 V 50Hz. - Přívod stlačeného vzduchu pro vakuové držení desky spojů. - Výroba do materiálu FR4. - Import dat typu gerber. - Součástí frézy bude ovládací software frézy kompatibilní se 64 bit. OS (kompatibilní se softwarem používaným v SOUE Plzeň - naleznete na pod odkazem Software v SOUE). - USB (LAN) port pro připojení frézy k PC. I.1.2 Vysavač k mechanické fréze na výrobu plošných spojů 1 ks - Průtok vzduchu m³/hod. - Hladina akustického tlaku max. 50 db (A). - Absolutní filtr HEPA filtr. - Dálkové ovládání vysavače programově řízené. - Vysavač komunikuje s frézou pomocí inteligentního automatického řízení zapínání a vypínání vysavače (když se vysavač nepoužívá, automaticky se vypne). - Vysavač je umístěn mimo box frézy avšak připojen k fréze. I.1.3 Kompresor k mechanické fréze na výrobu plošných spojů 1 ks - Velikost nádrže min. 50 litrů. - Maximální tlak 8-10 bar. - Průtok výstupu l. - Hlučnost ve vzdálenosti 4m max. 70 db (A). I.1.4 Nástroje k mechanické fréze na výrobu plošných spojů 3 sady Nástroje jsou z 100% nejkvalitnějšího karbidu. Musí jít připojit do čelistí mechanické frézy. Sada: - 5x Spiral Drill 1/8", 38 mm(1,5"), d=0.60 (24 mil) - 5x Spiral Drill 1/8", 38 mm(1,5"), d=0.70 (27.8 mil) - 5x Spiral Drill 1/8", 38 mm(1,5"), d=0.80 (31 mil) - 5x Spiral Drill 1/8", 38 mm(1,5"), d=0.90 (35 mil) - 5x Spiral Drill 1/8", 38 mm(1,5"), d=1.00 (39 mil) - 2x Spiral Drill 1/8", 38 mm(1,5"), d=1.10 (43 mil) - 2x Spiral Drill 1/8", 38 mm(1,5"), d=1.30 (51 mil) - 2x Spiral Drill 1/8", 38 mm(1,5"), d=1.50 (59 mil) - 2x Spiral Drill 1/8", 38 mm(1,5"), d=3.00 (118 mil) - 1x Contour Router 1/8", 38 mm(1,5"), d=1.00 (39 mil) - 1x Contour Router 1/8", 38 mm(1,5"), d=2.00 (79 mil) - 2x End Mill 1/8", 36 mm(1,4"), d=1.00 (39 mil) - 1x End Mill 1/8", 36 mm(1,4"), d=2.00 (79 mil) - 2x End Mill (RF) 1/8", 36 mm(1,4"), d=0.40 (16 mil) Stránka 1 z 6

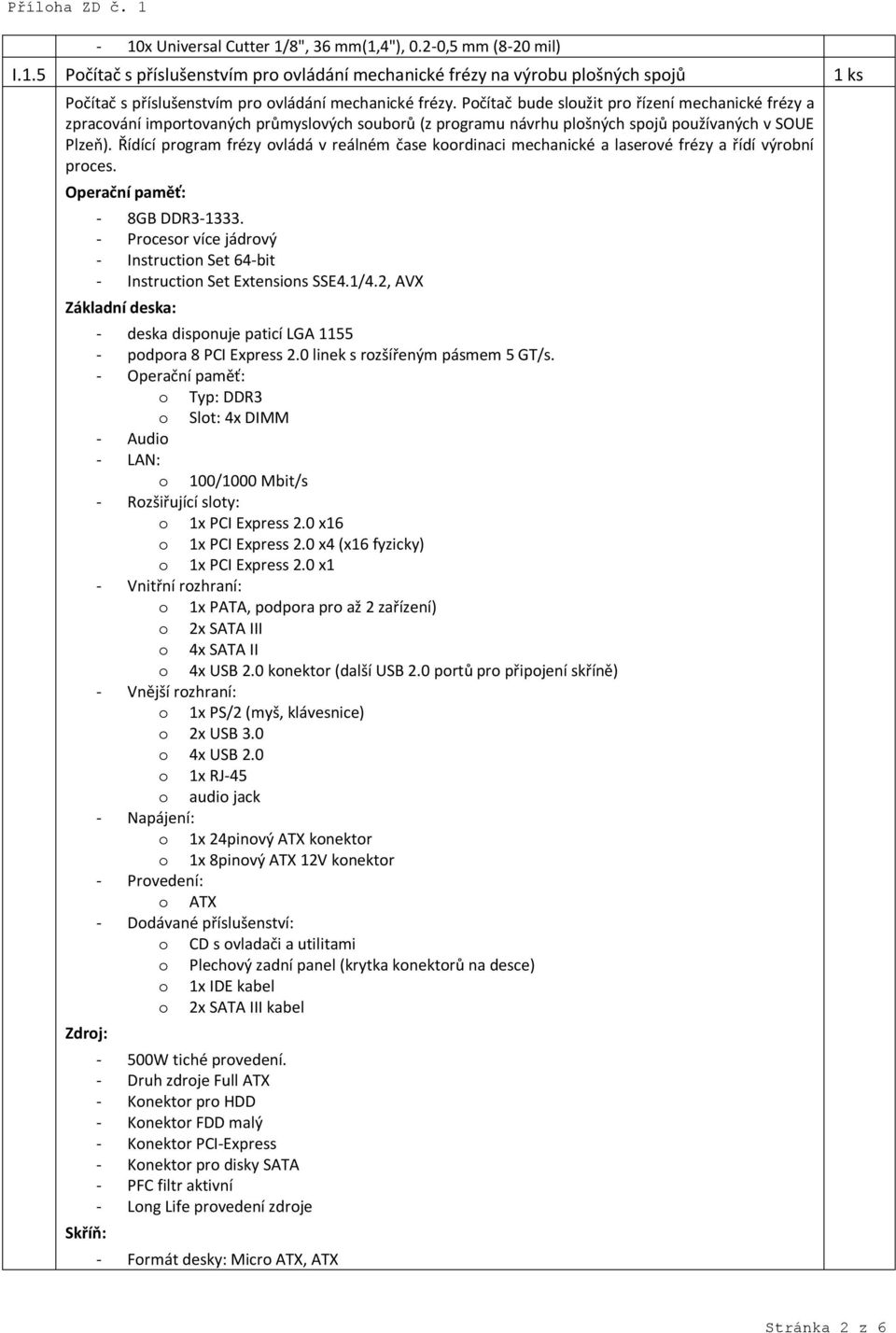

2 - 10x Universal Cutter 1/8", 36 mm(1,4"), 0.2-0,5 mm (8-20 mil) I.1.5 Počítač s příslušenstvím pro ovládání mechanické frézy na výrobu plošných spojů 1 ks Počítač s příslušenstvím pro ovládání mechanické frézy. Počítač bude sloužit pro řízení mechanické frézy a zpracování importovaných průmyslových souborů (z programu návrhu plošných spojů používaných v SOUE Plzeň). Řídící program frézy ovládá v reálném čase koordinaci mechanické a laserové frézy a řídí výrobní proces. Operační paměť: - 8GB DDR Procesor více jádrový - Instruction Set 64-bit - Instruction Set Extensions SSE4.1/4.2, AVX Základní deska: - deska disponuje paticí LGA podpora 8 PCI Express 2.0 linek s rozšířeným pásmem 5 GT/s. - Operační paměť: o Typ: DDR3 o Slot: 4x DIMM - Audio - LAN: o 100/1000 Mbit/s - Rozšiřující sloty: o 1x PCI Express 2.0 x16 o 1x PCI Express 2.0 x4 (x16 fyzicky) o 1x PCI Express 2.0 x1 - Vnitřní rozhraní: o 1x PATA, podpora pro až 2 zařízení) o 2x SATA III o 4x SATA II o 4x USB 2.0 konektor (další USB 2.0 portů pro připojení skříně) - Vnější rozhraní: o 1x PS/2 (myš, klávesnice) o 2x USB 3.0 o 4x USB 2.0 o 1x RJ-45 o audio jack - Napájení: o 1x 24pinový ATX konektor o 1x 8pinový ATX 12V konektor - Provedení: o ATX - Dodávané příslušenství: o CD s ovladači a utilitami o Plechový zadní panel (krytka konektorů na desce) o 1x IDE kabel o 2x SATA III kabel Zdroj: Skříň: - 500W tiché provedení. - Druh zdroje Full ATX - Konektor pro HDD - Konektor FDD malý - Konektor PCI-Express - Konektor pro disky SATA - PFC filtr aktivní - Long Life provedení zdroje - Formát desky: Micro ATX, ATX Stránka 2 z 6

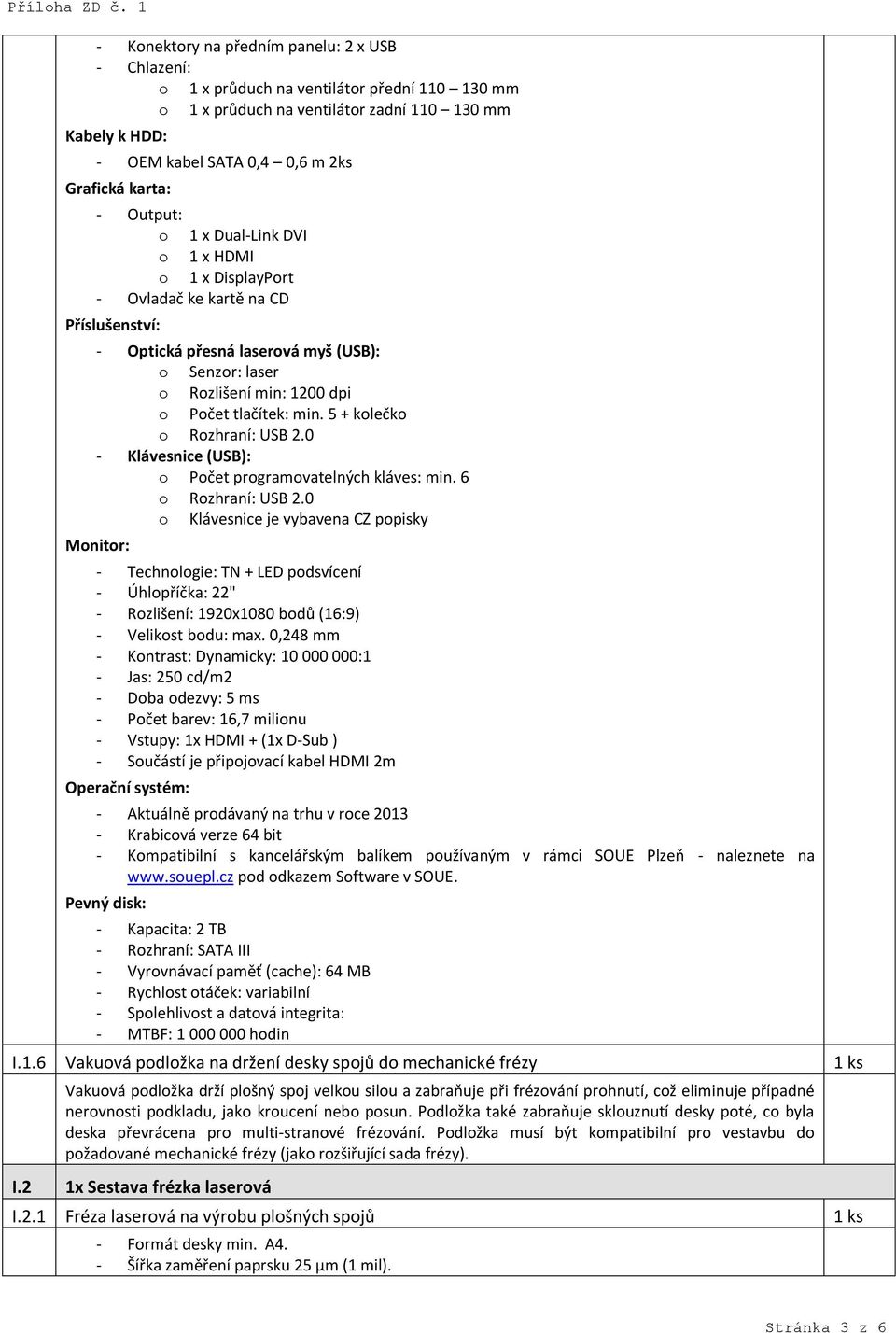

3 - Konektory na předním panelu: 2 x USB - Chlazení: o 1 x průduch na ventilátor přední mm o 1 x průduch na ventilátor zadní mm Kabely k HDD: - OEM kabel SATA 0,4 0,6 m 2ks Grafická karta: - Output: o 1 x Dual-Link DVI o 1 x HDMI o 1 x DisplayPort - Ovladač ke kartě na CD Příslušenství: - Optická přesná laserová myš (USB): o Senzor: laser o Rozlišení min: 1200 dpi o Počet tlačítek: min. 5 + kolečko o Rozhraní: USB Klávesnice (USB): o Počet programovatelných kláves: min. 6 o Rozhraní: USB 2.0 o Klávesnice je vybavena CZ popisky Monitor: - Technologie: TN + LED podsvícení - Úhlopříčka: 22" - Rozlišení: 1920x1080 bodů (16:9) - Velikost bodu: max. 0,248 mm - Kontrast: Dynamicky: :1 - Jas: 250 cd/m2 - Doba odezvy: 5 ms - Počet barev: 16,7 milionu - Vstupy: 1x HDMI + (1x D-Sub ) - Součástí je připojovací kabel HDMI 2m Operační systém: - Aktuálně prodávaný na trhu v roce Krabicová verze 64 bit - Kompatibilní s kancelářským balíkem používaným v rámci SOUE Plzeň - naleznete na pod odkazem Software v SOUE. Pevný disk: - Kapacita: 2 TB - Rozhraní: SATA III - Vyrovnávací paměť (cache): 64 MB - Rychlost otáček: variabilní - Spolehlivost a datová integrita: - MTBF: hodin I.1.6 Vakuová podložka na držení desky spojů do mechanické frézy 1 ks Vakuová podložka drží plošný spoj velkou silou a zabraňuje při frézování prohnutí, což eliminuje případné nerovnosti podkladu, jako kroucení nebo posun. Podložka také zabraňuje sklouznutí desky poté, co byla deska převrácena pro multi-stranové frézování. Podložka musí být kompatibilní pro vestavbu do požadované mechanické frézy (jako rozšiřující sada frézy). I.2 1x Sestava frézka laserová I.2.1 Fréza laserová na výrobu plošných spojů 1 ks - Formát desky min. A4. - Šířka zaměření paprsku 25 µm (1 mil). Stránka 3 z 6

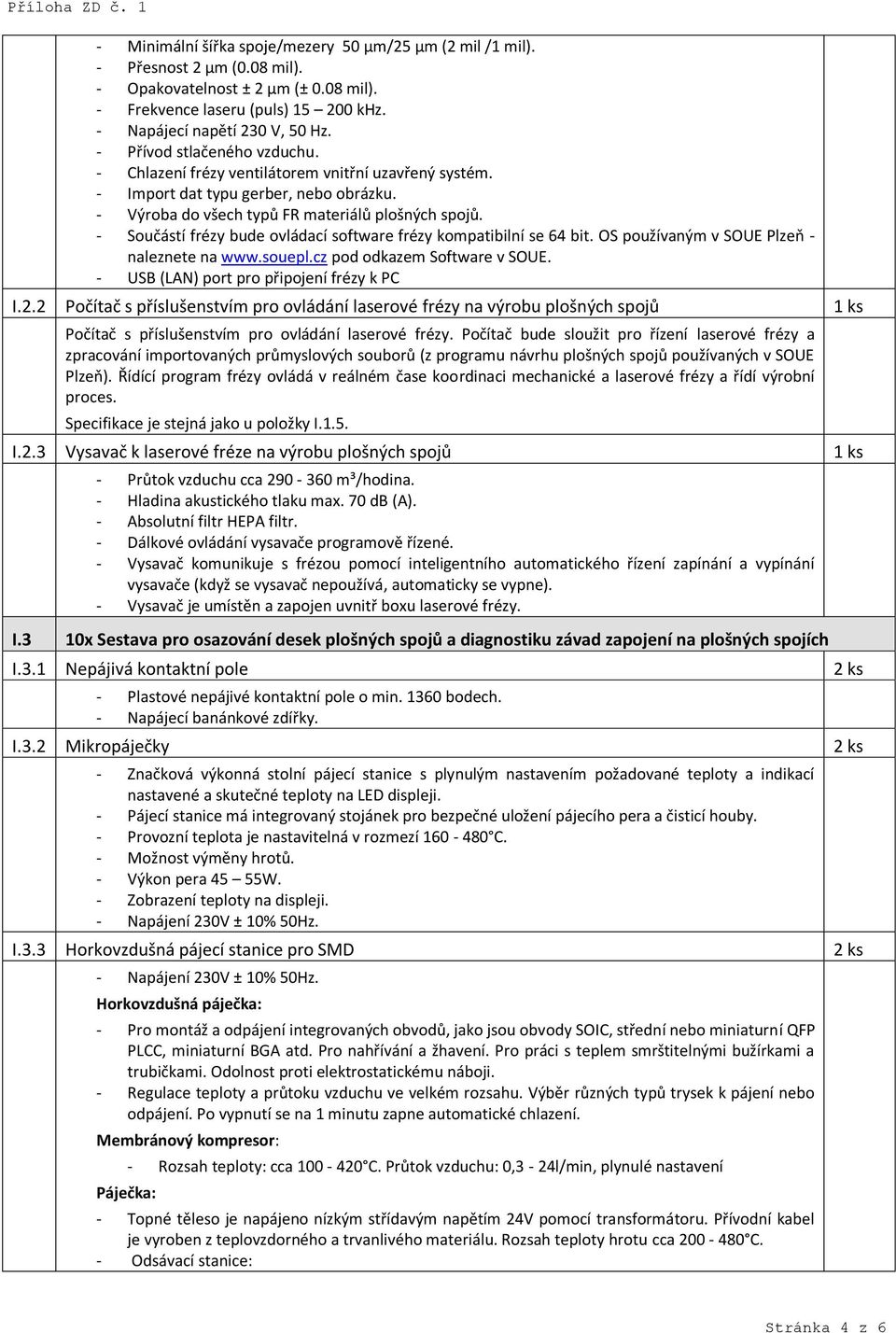

4 - Minimální šířka spoje/mezery 50 µm/25 µm (2 mil /1 mil). - Přesnost 2 µm (0.08 mil). - Opakovatelnost ± 2 µm (± 0.08 mil). - Frekvence laseru (puls) khz. - Napájecí napětí 230 V, 50 Hz. - Přívod stlačeného vzduchu. - Chlazení frézy ventilátorem vnitřní uzavřený systém. - Import dat typu gerber, nebo obrázku. - Výroba do všech typů FR materiálů plošných spojů. - Součástí frézy bude ovládací software frézy kompatibilní se 64 bit. OS používaným v SOUE Plzeň - naleznete na pod odkazem Software v SOUE. - USB (LAN) port pro připojení frézy k PC I.2.2 Počítač s příslušenstvím pro ovládání laserové frézy na výrobu plošných spojů 1 ks Počítač s příslušenstvím pro ovládání laserové frézy. Počítač bude sloužit pro řízení laserové frézy a zpracování importovaných průmyslových souborů (z programu návrhu plošných spojů používaných v SOUE Plzeň). Řídící program frézy ovládá v reálném čase koordinaci mechanické a laserové frézy a řídí výrobní proces. Specifikace je stejná jako u položky I.1.5. I.2.3 Vysavač k laserové fréze na výrobu plošných spojů 1 ks - Průtok vzduchu cca m³/hodina. - Hladina akustického tlaku max. 70 db (A). - Absolutní filtr HEPA filtr. - Dálkové ovládání vysavače programově řízené. - Vysavač komunikuje s frézou pomocí inteligentního automatického řízení zapínání a vypínání vysavače (když se vysavač nepoužívá, automaticky se vypne). - Vysavač je umístěn a zapojen uvnitř boxu laserové frézy. I.3 10x Sestava pro osazování desek plošných spojů a diagnostiku závad zapojení na plošných spojích I.3.1 Nepájivá kontaktní pole 2 ks - Plastové nepájivé kontaktní pole o min bodech. - Napájecí banánkové zdířky. I.3.2 Mikropáječky 2 ks - Značková výkonná stolní pájecí stanice s plynulým nastavením požadované teploty a indikací nastavené a skutečné teploty na LED displeji. - Pájecí stanice má integrovaný stojánek pro bezpečné uložení pájecího pera a čisticí houby. - Provozní teplota je nastavitelná v rozmezí C. - Možnost výměny hrotů. - Výkon pera 45 55W. - Zobrazení teploty na displeji. - Napájení 230V ± 10% 50Hz. I.3.3 Horkovzdušná pájecí stanice pro SMD 2 ks - Napájení 230V ± 10% 50Hz. Horkovzdušná páječka: - Pro montáž a odpájení integrovaných obvodů, jako jsou obvody SOIC, střední nebo miniaturní QFP PLCC, miniaturní BGA atd. Pro nahřívání a žhavení. Pro práci s teplem smrštitelnými bužírkami a trubičkami. Odolnost proti elektrostatickému náboji. - Regulace teploty a průtoku vzduchu ve velkém rozsahu. Výběr různých typů trysek k pájení nebo odpájení. Po vypnutí se na 1 minutu zapne automatické chlazení. Membránový kompresor: Páječka: - Rozsah teploty: cca C. Průtok vzduchu: 0,3-24l/min, plynulé nastavení - Topné těleso je napájeno nízkým střídavým napětím 24V pomocí transformátoru. Přívodní kabel je vyroben z teplovzdorného a trvanlivého materiálu. Rozsah teploty hrotu cca C. - Odsávací stanice: Stránka 4 z 6

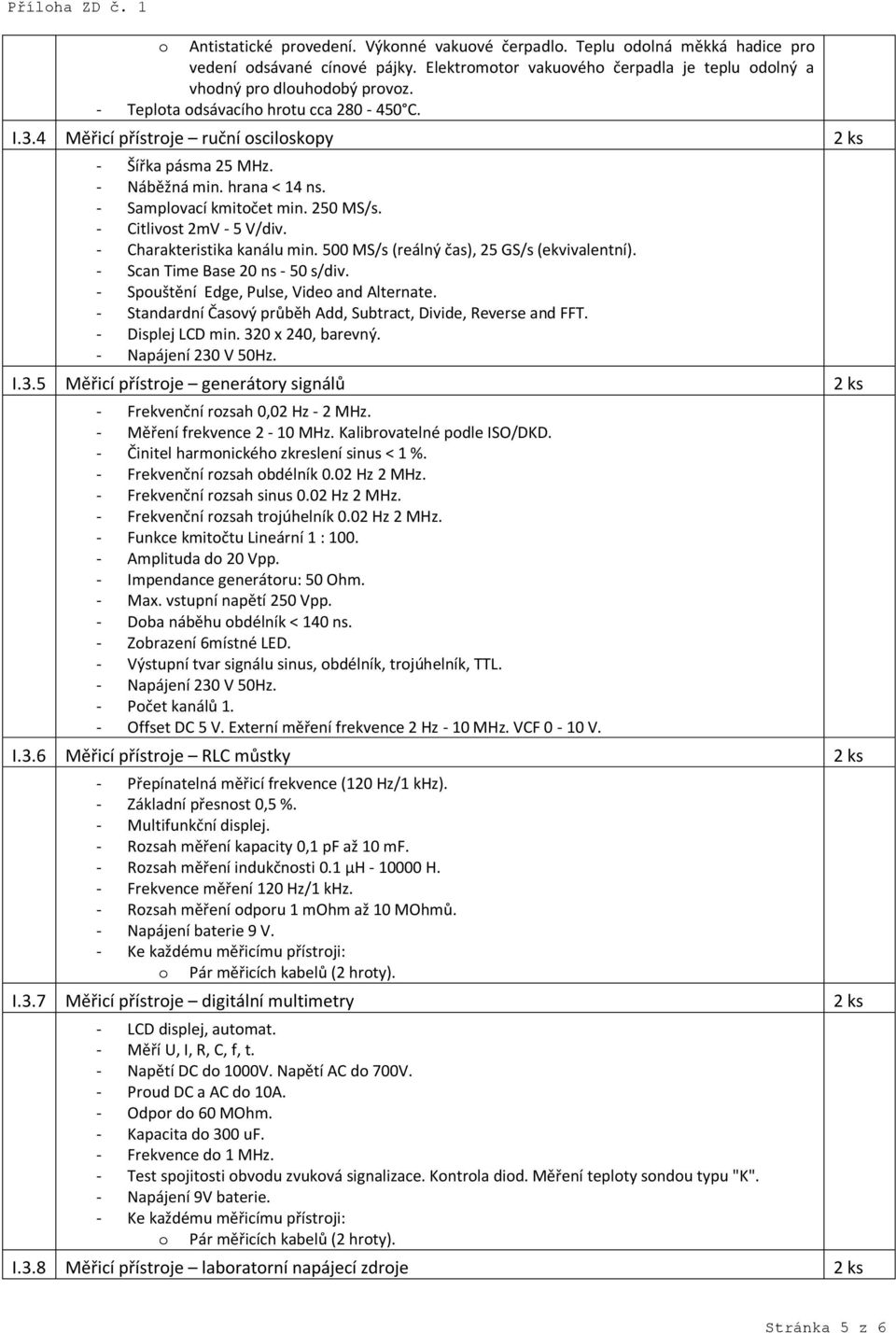

5 o Antistatické provedení. Výkonné vakuové čerpadlo. Teplu odolná měkká hadice pro vedení odsávané cínové pájky. Elektromotor vakuového čerpadla je teplu odolný a vhodný pro dlouhodobý provoz. - Teplota odsávacího hrotu cca C. I.3.4 Měřicí přístroje ruční osciloskopy 2 ks - Šířka pásma 25 MHz. - Náběžná min. hrana < 14 ns. - Samplovací kmitočet min. 250 MS/s. - Citlivost 2mV - 5 V/div. - Charakteristika kanálu min. 500 MS/s (reálný čas), 25 GS/s (ekvivalentní). - Scan Time Base 20 ns - 50 s/div. - Spouštění Edge, Pulse, Video and Alternate. - Standardní Časový průběh Add, Subtract, Divide, Reverse and FFT. - Displej LCD min. 320 x 240, barevný. - Napájení 230 V 50Hz. I.3.5 Měřicí přístroje generátory signálů 2 ks - Frekvenční rozsah 0,02 Hz - 2 MHz. - Měření frekvence 2-10 MHz. Kalibrovatelné podle ISO/DKD. - Činitel harmonického zkreslení sinus < 1 %. - Frekvenční rozsah obdélník 0.02 Hz 2 MHz. - Frekvenční rozsah sinus 0.02 Hz 2 MHz. - Frekvenční rozsah trojúhelník 0.02 Hz 2 MHz. - Funkce kmitočtu Lineární 1 : Amplituda do 20 Vpp. - Impendance generátoru: 50 Ohm. - Max. vstupní napětí 250 Vpp. - Doba náběhu obdélník < 140 ns. - Zobrazení 6místné LED. - Výstupní tvar signálu sinus, obdélník, trojúhelník, TTL. - Napájení 230 V 50Hz. - Počet kanálů 1. - Offset DC 5 V. Externí měření frekvence 2 Hz - 10 MHz. VCF 0-10 V. I.3.6 Měřicí přístroje RLC můstky 2 ks - Přepínatelná měřicí frekvence (120 Hz/1 khz). - Základní přesnost 0,5 %. - Multifunkční displej. - Rozsah měření kapacity 0,1 pf až 10 mf. - Rozsah měření indukčnosti 0.1 µh H. - Frekvence měření 120 Hz/1 khz. - Rozsah měření odporu 1 mohm až 10 MOhmů. - Napájení baterie 9 V. - Ke každému měřicímu přístroji: o Pár měřicích kabelů (2 hroty). I.3.7 Měřicí přístroje digitální multimetry 2 ks - LCD displej, automat. - Měří U, I, R, C, f, t. - Napětí DC do 1000V. Napětí AC do 700V. - Proud DC a AC do 10A. - Odpor do 60 MOhm. - Kapacita do 300 uf. - Frekvence do 1 MHz. - Test spojitosti obvodu zvuková signalizace. Kontrola diod. Měření teploty sondou typu "K". - Napájení 9V baterie. - Ke každému měřicímu přístroji: o Pár měřicích kabelů (2 hroty). I.3.8 Měřicí přístroje laboratorní napájecí zdroje 2 ks Stránka 5 z 6

6 - Laboratorní zdroj 2x 0-30V/5A, 5V/3A. - Plynule reg. napětí 2 x 0-30V. - Plynule reg. proud 2 x 0-5A. - Pevný zdroj 5V/3A. - Zvlnění < 1mV rms. - Přesnost měření 1,5% + 2digit. - Indikace proudového omezení. - Data zobrazena na zabudovaném LCD displeji (napětí/proud). - Vstupní napětí zdroje 230V / 50Hz Pokud není u specifikace uvedeno jinak, je hodnota daného parametru stanovena jako minimální možná. Uchazeč může nabídnout hodnoty jednoznačně lepší, výhodnější pro zadavatele. Stránka 6 z 6
