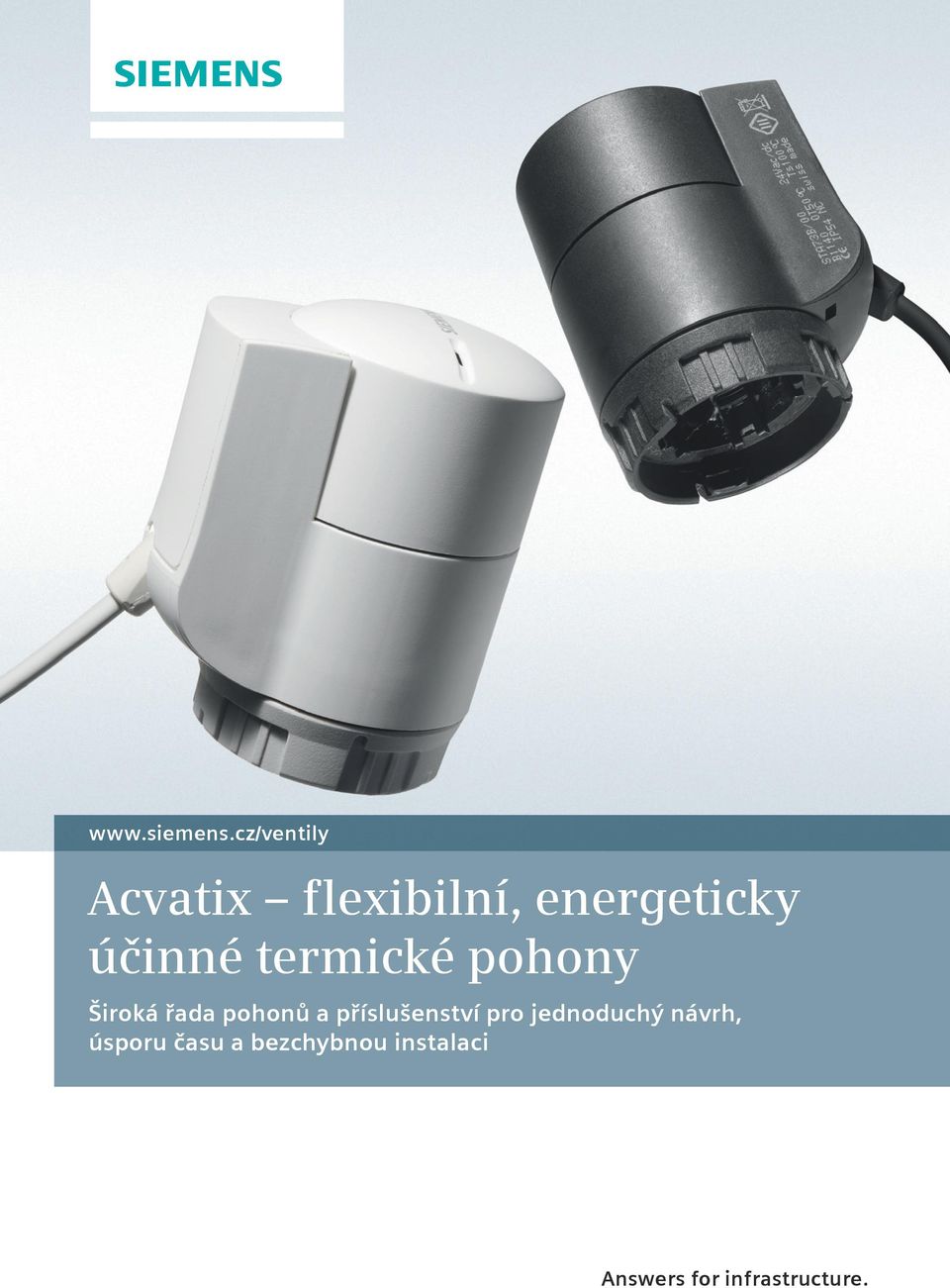

1 Acvatix flexibilní, energeticky účinné termické pohony Široká řada pohonů a příslušenství pro jednoduchý návrh, úsporu času a bezchybnou instalaci Answers for infrastructure.

2 Termické pohony splňují jakýkoli požadavek Při volbě termických pohonů splňuje optimalizovaná řada termických pohonů Acvatix všechna požadovaná kritéria: Pohony lze objednávat v bílém nebo černém provedení, k dispozici jsou připojovací kabely různých délek v několika verzích, bílém nebo černém provedení. Nové termické pohony a komplexní řada adaptérů zajišťují perfektní kombinaci ventil-pohon bez zdvihu naprázdno, čímž je zajištěna energetická účinnost a v prostoru je vytvořeno komfortní a stabilní prostředí. Kombinace ventil-pohon je rovněž praktická při výměně starších pohonů. Bez ohledu na použitý ventil (Siemens nebo jiný výrobce) je nový termický pohon vhodný jak pro ovládání standardního ventilu tak i ventilu pro systémy podlahového vytápění, přičemž montáž je snadná a bezchybná. Nová konstrukční koncepce pohonů umožňuje montáž ve všech polohách a současně zaručuje vysoký stupeň krytí IP. Z tohoto důvodu je použití nových termických pohonů Acvatix perfektní volbou dokonce i v omezených prostorách. 2

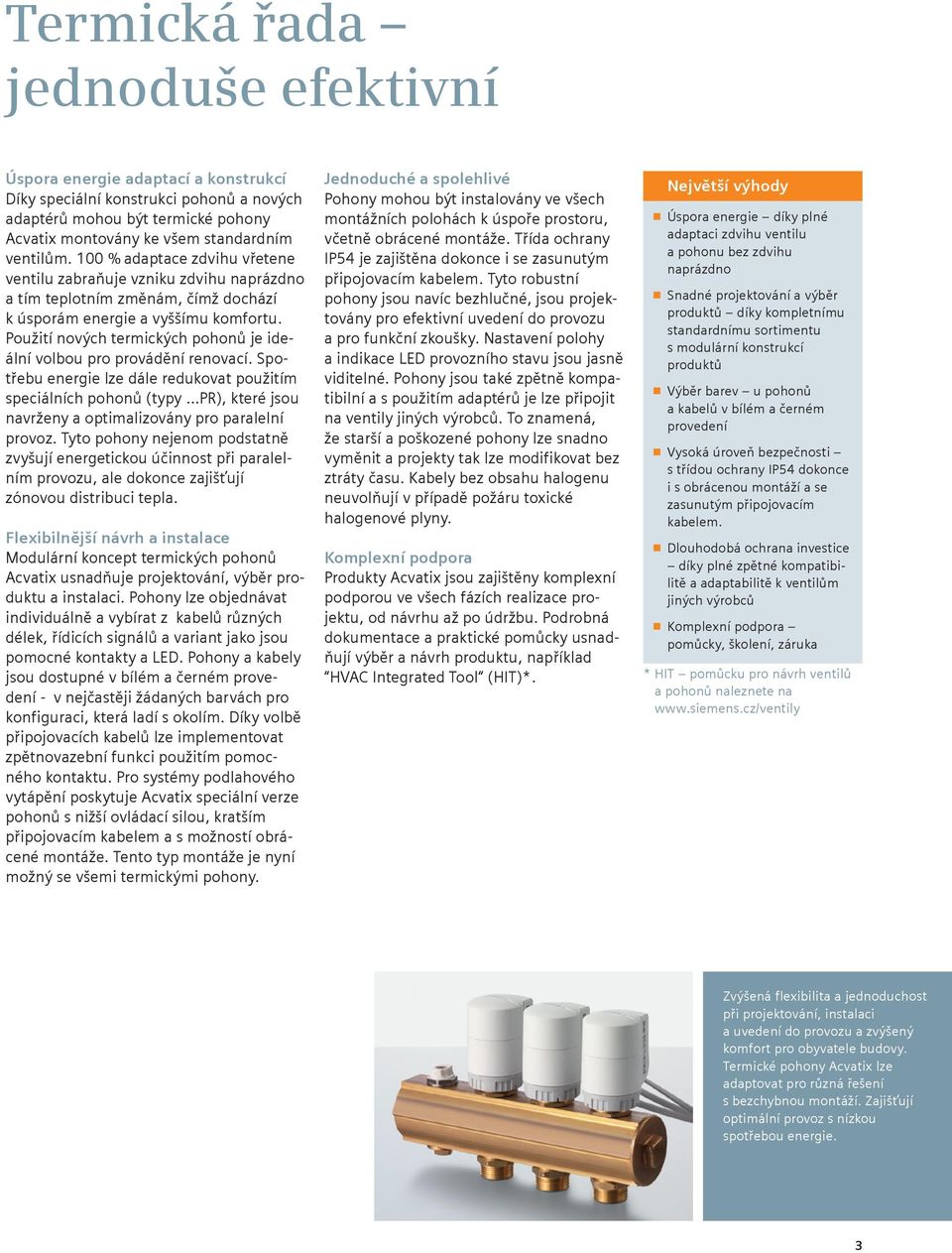

3 Termická řada jednoduše efektivní Úspora energie adaptací a konstrukcí Díky speciální konstrukci pohonů a nových adaptérů mohou být termické pohony Acvatix montovány ke všem standardním ventilům. 100 % adaptace zdvihu vřetene ventilu zabraňuje vzniku zdvihu naprázdno a tím teplotním změnám, čímž dochází k úsporám energie a vyššímu komfortu. Použití nových termických pohonů je ideální volbou pro provádění renovací. Spotřebu energie lze dále redukovat použitím speciálních pohonů (typy PR), které jsou navrženy a optimalizovány pro paralelní provoz. Tyto pohony nejenom podstatně zvyšují energetickou účinnost při paralelním provozu, ale dokonce zajišťují zónovou distribuci tepla. Flexibilnější návrh a instalace Modulární koncept termických pohonů Acvatix usnadňuje projektování, výběr produktu a instalaci. Pohony lze objednávat individuálně a vybírat z kabelů různých délek, řídicích signálů a variant jako jsou pomocné kontakty a LED. Pohony a kabely jsou dostupné v bílém a černém provedení - v nejčastěji žádaných barvách pro konfiguraci, která ladí s okolím. Díky volbě připojovacích kabelů lze implementovat zpětnovazební funkci použitím pomocného kontaktu. Pro systémy podlahového vytápění poskytuje Acvatix speciální verze pohonů s nižší ovládací silou, kratším připojovacím kabelem a s možností obrácené montáže. Tento typ montáže je nyní možný se všemi termickými pohony. Jednoduché a spolehlivé Pohony mohou být instalovány ve všech montážních polohách k úspoře prostoru, včetně obrácené montáže. Třída ochrany IP54 je zajištěna dokonce i se zasunutým připojovacím kabelem. Tyto robustní pohony jsou navíc bezhlučné, jsou projektovány pro efektivní uvedení do provozu a pro funkční zkoušky. Nastavení polohy a indikace LED provozního stavu jsou jasně viditelné. Pohony jsou také zpětně kompatibilní a s použitím adaptérů je lze připojit na ventily jiných výrobců. To znamená, že starší a poškozené pohony lze snadno vyměnit a projekty tak lze modifikovat bez ztráty času. Kabely bez obsahu halogenu neuvolňují v případě požáru toxické halogenové plyny. Komplexní podpora Produkty Acvatix jsou zajištěny komplexní podporou ve všech fázích realizace projektu, od návrhu až po údržbu. Podrobná dokumentace a praktické pomůcky usnadňují výběr a návrh produktu, například HVAC Integrated Tool (HIT)*. Největší výhody Úspora energie díky plné adaptaci zdvihu ventilu a pohonu bez zdvihu naprázdno Snadné projektování a výběr produktů díky kompletnímu standardnímu sortimentu s modulární konstrukcí produktů Výběr barev u pohonů a kabelů v bílém a černém provedení Vysoká úroveň bezpečnosti s třídou ochrany IP54 dokonce i s obrácenou montáží a se zasunutým připojovacím kabelem. Dlouhodobá ochrana investice díky plné zpětné kompatibilitě a adaptabilitě k ventilům jiných výrobců Komplexní podpora pomůcky, školení, záruka * HIT pomůcku pro návrh ventilů a pohonů naleznete na Zvýšená flexibilita a jednoduchost při projektování, instalaci a uvedení do provozu a zvýšený komfort pro obyvatele budovy. Termické pohony Acvatix lze adaptovat pro různá řešení s bezchybnou montáží. Zajišťují optimální provoz s nízkou spotřebou energie. 3

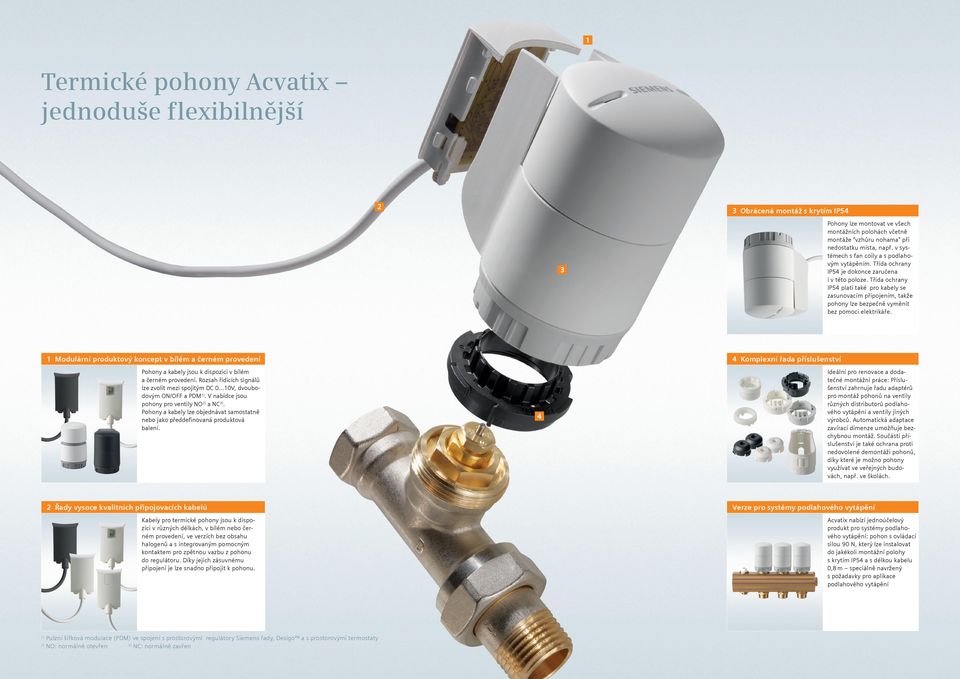

4 1 Termické pohony Acvatix jednoduše flexibilnější Obrácená montáž s krytím IP54 Pohony lze montovat ve všech montážních polohách včetně montáže vzhůru nohama při nedostatku místa, např. v systémech s fan coily a s podlahovým vytápěním. Třída ochrany IP54 je dokonce zaručena i v této poloze. Třída ochrany IP54 platí také pro kabely se zasunovacím připojením, takže pohony lze bezpečně vyměnit bez pomoci elektrikáře. 1 Modulární produktový koncept v bílém a černém provedení Pohony a kabely jsou k dispozici v bílém a černém provedení. Rozsah řídicích signálů lze zvolit mezi spojitým DC 0 10V, dvoubodovým ON/OFF a PDM 1). V nabídce jsou pohony pro ventily NO 2) a NC 3). Pohony a kabely lze objednávat samostatně nebo jako předdefinovaná produktová balení. 4 4 Komplexní řada příslušenství Ideální pro renovace a dodatečné montážní práce: Příslušenství zahrnuje řadu adaptérů pro montáž pohonů na ventily různých distributorů podlahového vytápění a ventily jiných výrobců. Automatická adaptace zavírací dimenze umožňuje bezchybnou montáž. Součástí příslušenství je také ochrana proti nedovolené demontáži pohonů, díky které je možno pohony využívat ve veřejných budovách, např. ve školách. 2 Řady vysoce kvalitních připojovacích kabelů Kabely pro termické pohony jsou k dispozici v různých délkách, v bílém nebo černém provedení, ve verzích bez obsahu halogenů a s integrovaným pomocným kontaktem pro zpětnou vazbu z pohonu do regulátoru. Díky jejich zásuvnému připojení je lze snadno připojit k pohonu. Verze pro systémy podlahového vytápění Acvatix nabízí jednoúčelový produkt pro systémy podlahového vytápění: pohon s ovládací silou 90 N, který lze instalovat do jakékoli montážní polohy s krytím IP54 a s délkou kabelu 0,8 m speciálně navržený s požadavky pro aplikace podlahového vytápění 1) Pulzní šířková modulace (PDM) ve spojení s prostorovými regulátory Siemens řady, Desigo a s prostorovými termostaty 4 5 2) 3) NO: normálně otevřen NC: normálně zavřen

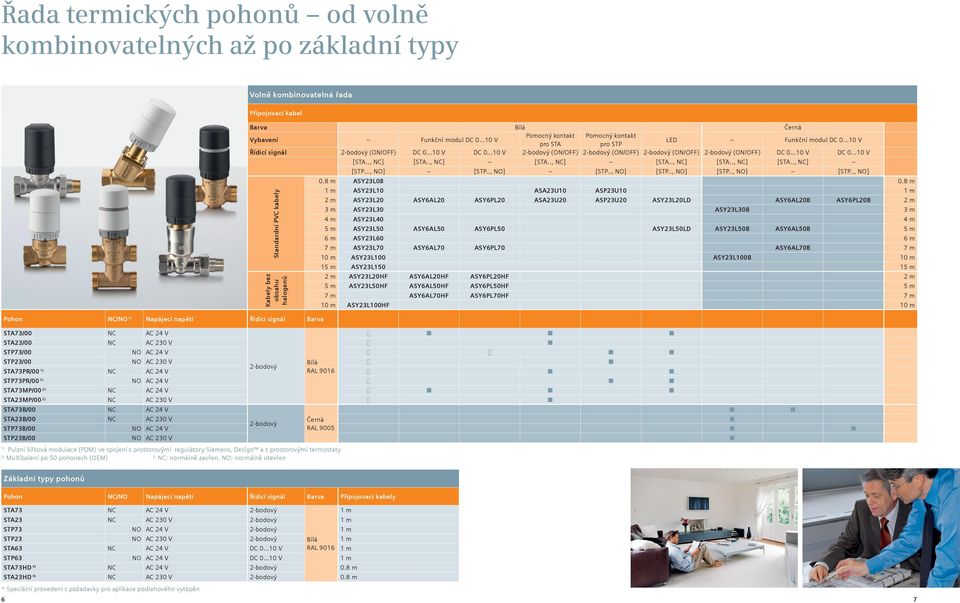

5 Řada termických pohonů od volně kombinovatelných až po základní typy Volně kombinovatelná řada Připojovací kabel Barva Bílá Černá Vybavení Funkční modul DC 0 10 V Pomocný kontakt Pomocný kontakt pro STA pro STP LED Funkční modul DC 0 10 V Řídicí signál 2-bodový (ON/OFF) DC 0 10 V DC 0 10 V 2-bodový (ON/OFF) 2-bodový (ON/OFF) 2-bodový (ON/OFF) 2-bodový (ON/OFF) DC 0 10 V DC 0 10 V [STA.., NC] [STA.., NC] [STA.., NC] [STA.., NC] [STA.., NC] [STA.., NC] [STP, NO] [STP.., NO] [STP.., NO] [STP.., NO] [STP.., NO] [STP.., NO] 0.8 m ASY23L m 1 m ASY23L10 ASA23U10 ASP23U10 1 m 2 m ASY23L20 ASY6AL20 ASY6PL20 ASA23U20 ASP23U20 ASY23L20LD ASY6AL20B ASY6PL20B 2 m 3 m ASY23L30 ASY23L30B 3 m 4 m ASY23L40 4 m 5 m ASY23L50 ASY6AL50 ASY6PL50 ASY23L50LD ASY23L50B ASY6AL50B 5 m 6 m ASY23L60 6 m 7 m ASY23L70 ASY6AL70 ASY6PL70 ASY6AL70B 7 m 10 m ASY23L100 ASY23L100B 10 m 15 m ASY23L m 2 m ASY23L20HF ASY6AL20HF ASY6PL20HF 2 m 5 m ASY23L50HF ASY6AL50HF ASY6PL50HF 5 m 7 m ASY6AL70HF ASY6PL70HF 7 m 10 m ASY23L100HF 10 m Standardní PVC kabely Kabely bez obsahu halogenů Pohon NC/NO 3) Napájecí napětí Řídicí signál Barva STA73/00 NC AC 24 V n STA23/00 NC AC 230 V n STP73/00 NO AC 24 V n n STP23/00 NO AC 230 V Bílá n 2-bodový STA73PR/00 1) NC AC 24 V RAL 9016 n STP73PR/00 1) NO AC 24 V n STA73MP/00 2) NC AC 24 V n STA23MP/00 2) NC AC 230 V n STA73B/00 NC AC 24 V STA23B/00 NC AC 230 V Černá 2-bodový STP73B/00 NO AC 24 V RAL 9005 STP23B/00 NO AC 230 V 1) Pulzní šířková modulace (PDM) ve spojení s prostorovými regulátory Siemens, Desigo a s prostorovými termostaty 2) Multibalení po 50 pohonech (OEM) 3) NC: normálně zavřen, NO: normálně otevřen Základní typy pohonů Pohon NC/NO Napájecí napětí Řídicí signál Barva Připojovací kabely STA73 NC AC 24 V 2-bodový 1 m STA23 NC AC 230 V 2-bodový 1 m STP73 NO AC 24 V 2-bodový 1 m STP23 NO AC 230 V 2-bodový Bílá 1 m STA63 NC AC 24 V DC 0 10 V RAL m STP63 NO AC 24 V DC 0 10 V 1 m STA73HD 4) NC AC 24 V 2-bodový 0.8 m STA23HD 4) NC AC 230 V 2-bodový 0.8 m 4) Speciální provedení s požadavky pro aplikace podlahového vytápěn 6 7

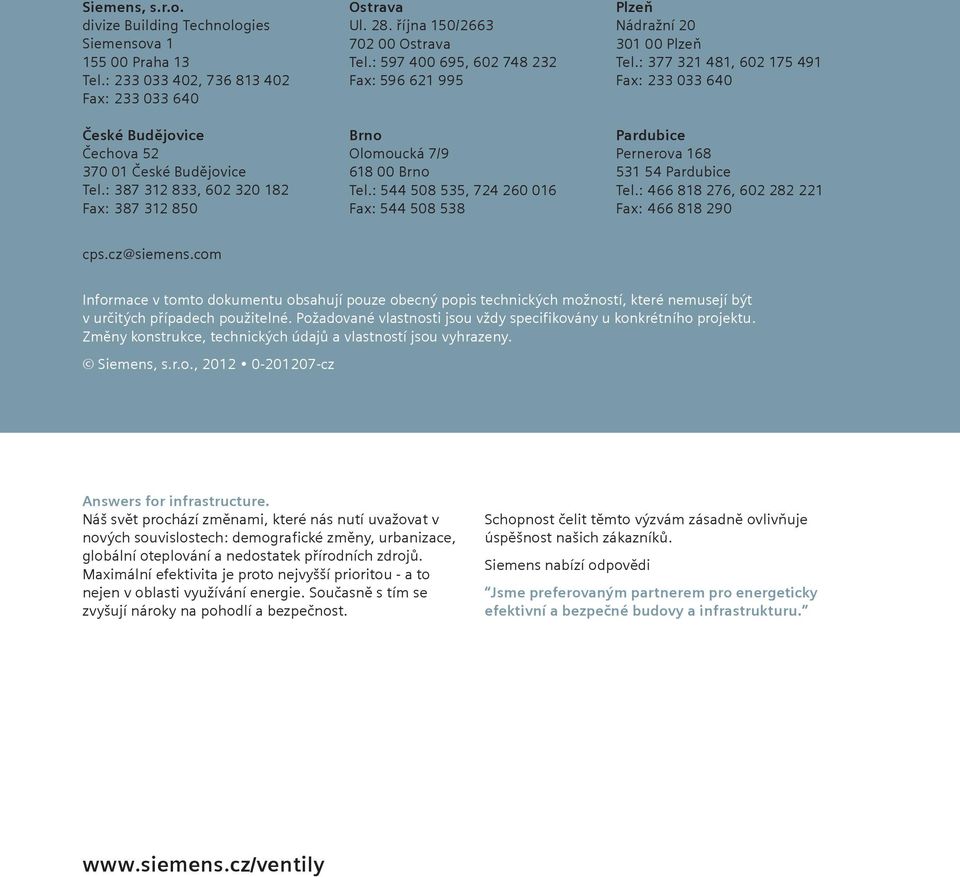

6 Siemens, s.r.o. divize Building Technologies Siemensova Praha 13 Tel.: , Fax: České Budějovice Čechova České Budějovice Tel.: , Fax: Ostrava Ul. 28. října 150/ Ostrava Tel.: , Fax: Brno Olomoucká 7/ Brno Tel.: , Fax: Plzeň Nádražní Plzeň Tel.: , Fax: Pardubice Pernerova Pardubice Tel.: , Fax: cps.cz@siemens.com Informace v tomto dokumentu obsahují pouze obecný popis technických možností, které nemusejí být v určitých případech použitelné. Požadované vlastnosti jsou vždy specifikovány u konkrétního projektu. Změny konstrukce, technických údajů a vlastností jsou vyhrazeny. Siemens, s.r.o., cz Answers for infrastructure. Náš svět prochází změnami, které nás nutí uvažovat v nových souvislostech: demografické změny, urbanizace, globální oteplování a nedostatek přírodních zdrojů. Maximální efektivita je proto nejvyšší prioritou - a to nejen v oblasti využívání energie. Současně s tím se zvyšují nároky na pohodlí a bezpečnost. Schopnost čelit těmto výzvám zásadně ovlivňuje úspěšnost našich zákazníků. Siemens nabízí odpovědi Jsme preferovaným partnerem pro energeticky efektivní a bezpečné budovy a infrastrukturu.
