1 Hliníkové systémy pro architekturu posuvné systémy oken a dveří

2 Systém Cor-Vision Plus Posuvný s PTM

Systém Cor-Vision Plus Posuvný s PTM Součinitel prostupu tepla Uw od 1,3 (W/m 2 K) Konzultovat

izolace Rw = 43 dba Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické,

69 mm Tloušťka stěny profilů Dveře 2,0 mm Šířka polyamidové vložky od 18 do 40 mm Možnosti

Možnost jedné koleje (křídlo + fix) Maximální rozměry - křídlo Šířka (L) = 4.

3 Systém Cor-Vision Plus Posuvný s PTM Součinitel prostupu tepla Uw od 1,3 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální velikost otvoru zasklení: 54 mm Maximální zvuková izolace Rw = 43 dba Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Rám 180 mm Křídlo 69 mm Tloušťka stěny profilů Dveře 2,0 mm Šířka polyamidové vložky od 18 do 40 mm Možnosti otevírání Posuvné 2, 3 a 4 křídlové. Možnost jedné koleje (křídlo + fix) Maximální rozměry - křídlo Šířka (L) = mm Výška (H) = mm Zasklená plocha 14 m 2 Pro další typy okna maximální hmotnost a rozměry konzultovat. Maximální hmotnost - křídlo 400 Kg - Manuální 700 Kg - Motorizované

4 Systém Cor-Vision Posuvný s PTM

Systém Cor-Vision Posuvný s PTM Součinitel prostupu tepla Kategorie dosažené ve zkušebně Uw od 1,3 (W/m2K) Průvzdušnost (EN 12207:2000): Třída 4 Konzultovat typ, rozměry a sklo Vodotěsnost (EN

Maximální zvuková izolace Rw = 41 dba Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Tloušťka

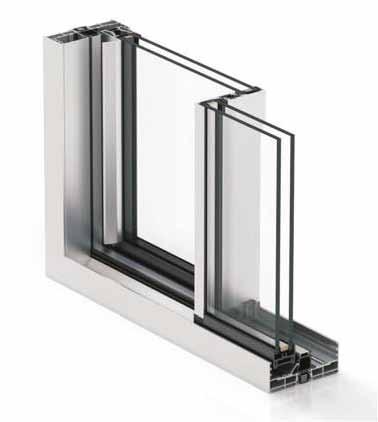

5 Systém Cor-Vision Posuvný s PTM Součinitel prostupu tepla Kategorie dosažené ve zkušebně Uw od 1,3 (W/m2K) Průvzdušnost (EN 12207:2000): Třída 4 Konzultovat typ, rozměry a sklo Vodotěsnost (EN 12208:2000): Třída 7A Zvuková izolace Odolnost proti větru (EN 12210:2000): Třída C5 Maximální velikost otvoru zasklení: 30 mm Zkouška na referenčních dveřích 1,23 x 1,55 m, 1 křídlo + 1 fix Maximální zvuková izolace Rw = 41 dba Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Tloušťka stěny profilů Šířka polyamidové vložky Rám 116 mm, trojkolejový 182 mm Křídlo 37 mm Dveře 1,7 mm od 16 do 24 mm Možnosti otevírání Posuvné 2, 3, 4 a 6 křídlové. Možnost tří kolejí (1 křídlo + 1 fix) Spojení v rozích 90 bez rámu. Galandage 1 a 2 křídla Maximální rozměry - křídlo Maximální hmotnost - křídlo Šířka (L) = mm Výška (H) = mm 320 Kg Pro další typy okna maximální hmotnost a rozměry konzultovat.

6 Systém 4600 zdvižně-posuvný HI (High Insulation) s PTM

Systém 4600 zdvižně-posuvný HI s PTM Součinitel prostupu tepla Kategorie dosažené ve zkušebně Uw od 0,9 (W/m2K) Průvzdušnost (EN 12207:2000): Třída 4 Konzultovat

mm Zkouška na referenčních dveřích 4,00 x 2,40 m, 2 křídla Maximální zvuková izolace Rw = 43 dba Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL,

trojkolejový 251 mm Křídlo 70 mm Dveře 2,0 mm Rám 35 mm Křídlo 24 mm Možnosti otevírání Posuvné 2, 3, 4 a 6 křídlové. Možnost tří kolejí.

7 Systém 4600 zdvižně-posuvný HI s PTM Součinitel prostupu tepla Kategorie dosažené ve zkušebně Uw od 0,9 (W/m2K) Průvzdušnost (EN 12207:2000): Třída 4 Konzultovat typ, rozměry a sklo Vodotěsnost (EN 12208:2000): Třída 9A Zvuková izolace Odolnost proti větru (EN 12210:2000): Třída C5 Maximální velikost otvoru zasklení: 55 mm Zkouška na referenčních dveřích 4,00 x 2,40 m, 2 křídla Maximální zvuková izolace Rw = 43 dba Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Tloušťka stěny profilů Šířka polyamidové vložky Rám 160,6 mm, trojkolejový 251 mm Křídlo 70 mm Dveře 2,0 mm Rám 35 mm Křídlo 24 mm Možnosti otevírání Posuvné 2, 3, 4 a 6 křídlové. Možnost tří kolejí. Možnost jedné koleje (křídlo + fix). Maximální rozměry - křídlo Maximální hmotnost - křídlo Šířka (L) = mm Výška (H) = mm 400 Kg Pro další typy okna maximální hmotnost a rozměry konzultovat.

8 Systém 4500 zdvižně-posuvný s PTM

Systém 4500 zdvižně-posuvný s PTM Součinitel prostupu tepla Uw od 1,5 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální velikost otvoru zasklení: 30 mm Maximální zvuková izolace Rw

x 2,05 m, 1 křídlo + 1 fix Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Rám 100 / 123 / 127 mm

9 Systém 4500 zdvižně-posuvný s PTM Součinitel prostupu tepla Uw od 1,5 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální velikost otvoru zasklení: 30 mm Maximální zvuková izolace Rw = 42 dba Kategorie dosažené ve zkušebně Průvzdušnost (EN 12207:2000): Třída 3 Vodotěsnost (EN 12208:2000): Třída 8A Odolnost proti větru (EN 12210:2000): Třída C4 Zkouška na referenčních dveřích 1,85 x 2,05 m, 1 křídlo + 1 fix Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Rám 100 / 123 / 127 mm Trojkolejový rám 185 mm Křídlo 51 mm Tloušťka stěny profilů Dveře 2,0 mm Šířka polyamidové vložky Zdvižně-posuvný 24 / 14,6 mm Posuvný 30 / 14,6 mm Možnosti otevírání Posuvné 2, 3, 4 a 6 křídlové. Možnost tří kolejí (1 křídlo + 1 fix) Spojení v rozích 90 bez rámu. Galandage 1 a 2 křídla Maximální rozměry - křídlo Maximální hmotnost - křídlo Šířka (L) = mm Výška (H) = mm Verze - zdvižně posuvný Šířka (L) = mm Výška (H) = mm Verze - posuvný 400 Kg / zdvižně - posuvný 280 Kg / posuvný Pro další typy okna maximální hmotnost a rozměry konzultovat.

10 Systém 4700 posuvný s PTM

Systém 4700 posuvný s PTM Součinitel prostupu tepla Uw od 1,1 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková

zkušebně Průvzdušnost (EN 12207:2000): Třída 3 Vodotěsnost (EN 12208:2000): Třída 7A Odolnost proti větru (EN

dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování

do 25 mm Možnosti otevírání Posuvné 2 a 3 křídlové.

11 Systém 4700 posuvný s PTM Součinitel prostupu tepla Uw od 1,1 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální velikost otvoru zasklení: 34 mm Maximální zvuková izolace Rw = 40 dba Kategorie dosažené ve zkušebně Průvzdušnost (EN 12207:2000): Třída 3 Vodotěsnost (EN 12208:2000): Třída 7A Odolnost proti větru (EN 12210:2000): Třída C5 Zkouška na referenčních dveřích 1,80 x 2,20 m, 2 křídla Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Rám 120 a 115 mm Křídlo 50 mm Tloušťka stěny profilů Okno 1,5 mm Šířka polyamidové vložky od 20 do 25 mm Možnosti otevírání Posuvné 2 a 3 křídlové. Možnost jedné koleje (křídlo + fix) Maximální rozměry - křídlo Šířka (L) = mm Výška (H) = mm Maximální hmotnost - křídlo 280 Kg Pro další typy okna maximální hmotnost a rozměry konzultovat.

12 Systém 4200 posuvný s PTM

Systém 4200 posuvný s PTM Součinitel prostupu tepla Uw od 1,5 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální

Třída 3 Vodotěsnost (EN 12208:2000): Třída 7A Odolnost proti větru (EN 12210:2000): Třída C5 Zkouška na referenčních dveřích 1,20 x

Antibakteriální lakování Exolování Části Rám 60, 65, 77, 80 mm Trojkolejový rám 106, 126 mm Křídlo 33-37 mm Tloušťka stěny profilů

Možnost tří kolejí (1 křídlo + 1 fix) Možnost galandage jedno a dvoj kolejové 1, 2 a 4 křídlové.

13 Systém 4200 posuvný s PTM Součinitel prostupu tepla Uw od 1,5 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální velikost otvoru zasklení: 26 mm Maximální zvuková izolace Rw = 39 dba Kategorie dosažené ve zkušebně Průvzdušnost (EN 12207:2000): Třída 3 Vodotěsnost (EN 12208:2000): Třída 7A Odolnost proti větru (EN 12210:2000): Třída C5 Zkouška na referenčních dveřích 1,20 x 1,20 m, 2 křídla Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Rám 60, 65, 77, 80 mm Trojkolejový rám 106, 126 mm Křídlo mm Tloušťka stěny profilů Okno 1,5 mm Šířka polyamidové vložky Od 14,6 do 20 mm Možnosti otevírání Posuvné 2, 3, 4 a 6 křídlové. Možnost tří kolejí (1 křídlo + 1 fix) Možnost galandage jedno a dvoj kolejové 1, 2 a 4 křídlové. Maximální rozměry - křídlo Šířka (L) = mm Výška (H) = mm Maximální hmotnost - křídlo 100 Kg - obvodové křídlo 200 Kg - křídlo na tupo Pro další typy okna maximální hmotnost a rozměry konzultovat.

14 Systém 2000 posuvný

Systém 2000 posuvný Součinitel prostupu tepla Uw od 2,9 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální velikost otvoru zasklení: 17 mm

větru (EN 12210:2000): Třída C5 Zkouška na referenčních dveřích 1,20 x 1,20 m, 2 křídla Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické,

mm (zkosené) 27,5 mm (zaoblené) Tloušťka stěny profilů Okno 1,5 mm Možnosti otevírání Posuvné 2, 3, 4 a 6 křídlové. Možnost tří kolej. Možnost jedné koleje.

15 Systém 2000 posuvný Součinitel prostupu tepla Uw od 2,9 (W/m 2 K) Konzultovat typ, rozměry a sklo Zvuková izolace Maximální velikost otvoru zasklení: 17 mm Maximální zvuková izolace Rw = 33 dba Kategorie dosažené ve zkušebně Průvzdušnost (EN 12207:2000): Třída 3 Vodotěsnost (EN 12208:2000): Třída 8A Odolnost proti větru (EN 12210:2000): Třída C5 Zkouška na referenčních dveřích 1,20 x 1,20 m, 2 křídla Povrchové úpravy Možnost dvoubarevnosti Lakované barvy (RAL, metalické, texturované) Lakované imitace dřeva Antibakteriální lakování Exolování Části Jdnokolejový rám 40 mm Trojkolejový rám 40, 45, 60, 70 mm Křídlo 26 mm (rovné) 26 mm (zkosené) 27,5 mm (zaoblené) Tloušťka stěny profilů Okno 1,5 mm Možnosti otevírání Posuvné 2, 3, 4 a 6 křídlové. Možnost tří kolej. Možnost jedné koleje. Maximální rozměry - křídlo Šířka (L) = mm Výška (H) = mm Maximální hmotnost - křídlo 100 Kg Pro další typy okna maximální hmotnost a rozměry konzultovat.

16 Hliníkové systémy pro architekturu posuvné systémy oken a dveří
