Zkoušky otvorových výplní Technický a zkušební ústav stavební Praha, s.p. 2006

Rozměr: px

Začít zobrazení ze stránky:

Download "Zkoušky otvorových výplní Technický a zkušební ústav stavební Praha, s.p. 2006"

Kristina Kopecká
před 8 lety
Počet zobrazení:

2 TZÚS, s.p., pobočka Praha 1/ Mechanické zkoušky 2/ Klimatické zkoušky 3/ Tepelně technické zkoušky

3 1/ Mechanické zkoušky odolnost proti svislému zatížení deformace křídla při zatížení svislou silou v otevřené poloze ČSN EN (okna), ČSN EN 947 (dveře) odolnost proti statickému kroucení deformace křídla při zatížení vodorovnou silou v otevřené poloze ČSN EN (okna), ČSN EN 948 (dveře) odolnost proti nárazu měkkým a těžkým tělesem deformace, event. porušení po nárazu tělesem 30kg (dveře), 50kg (okna) ČSN EN (okna), ČSN EN 949 (dveře) odolnost proti nárazu tvrdým tělesem hloubka vtisku kovové kuličky 50mm při dopadu z určité výšky (pouze dveře) ČSN EN 950 (dveře) Výrobek se klasifikuje do třídy 0-4 podle ČSN EN (okna) nebo ČSN EN 1192 (dveře)

4 1/ Mechanické zkoušky pevnost svařených rohů (pouze u plastových oken, dveří) ČSN EN 514 posuzuje se průměrné napětí při maximálním zatížení požadavek: σ 35 N/mm 2

5 2/ Klimatické zkoušky průvzdušnost ČSN EN 1026 objem vzduchu, který unikne při předepsaných stupních tlaku, na jednotku funkční spáry nebo plochy -> klasifikace do třídy 0-4 podle ČSN EN > požadované hodnoty souč. spárové průvzdušnosti v ČSN /Z1 vodotěsnost ČSN EN 1027 tlak vzduchu, při kterém začne voda unikat funkční event. zasklívací spárou ->klasifikace tř. 0-7,resp.9 podle ČSN EN odolnost proti zatížení větrem ČSN EN deformace event. porušení při tlakových nárazech vzduchu a následná změna průvzdušnosti -> klasifikace do tř. A-C, 1-5 dle ČSN EN 12210

spárové průvzdušnosti v ČSN 73 0540-2/Z1 vodotěsnost ČSN EN 1027 tlak vzduchu, při kterém začne voda unikat funkční event.

6 2/ Klimatické zkoušky odolnost proti zatížení sněhem (pouze u střešních oken) ČSN aplikuje se γ násobek návrhového zatížení podle ČSN EN

7 3/ Tepelně technické zkoušky Zkušební zařízení pro stanovení součinitele prostupu tepla metodou chráněné teplé skříně Systém Rosenheim,výrobce Holten, SRN

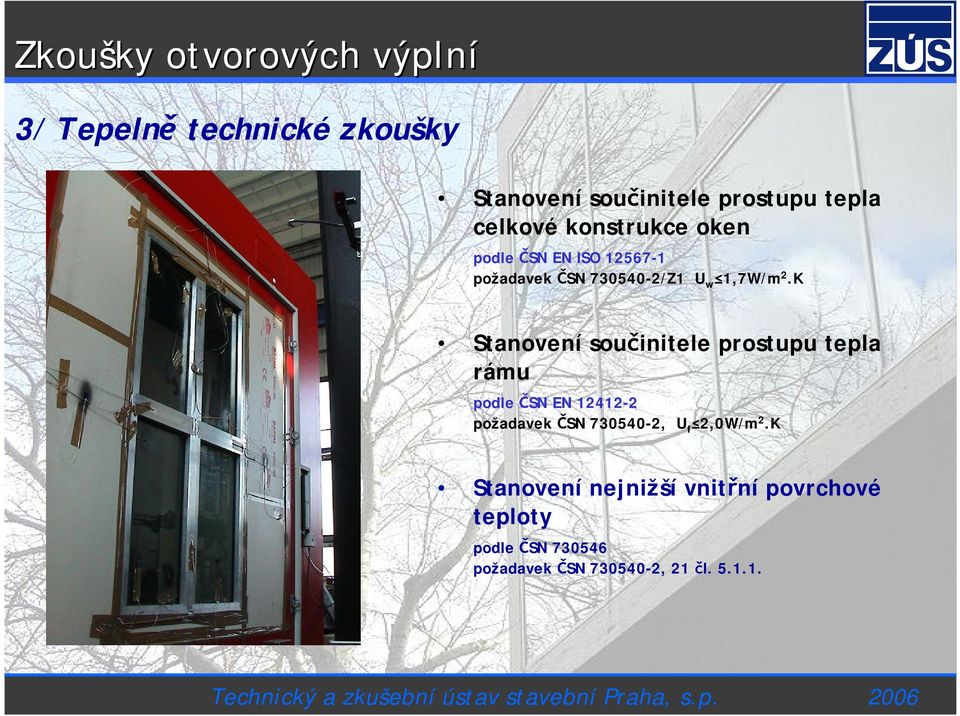

8 3/ Tepelně technické zkoušky Stanovení součinitele prostupu tepla celkové konstrukce oken podle ČSN EN ISO požadavek ČSN /Z1 U w 1,7W/m 2.K Stanovení součinitele prostupu tepla rámu podle ČSN EN požadavek ČSN , U f 2,0W/m 2.K Stanovení nejnižší vnitřní povrchové teploty podle ČSN požadavek ČSN , 21 čl

K Stanovení součinitele prostupu tepla rámu podle ČSN EN 12412-2 požadavek ČSN 730540-2,

9 3/ Tepelně technické zkoušky exterier interier Kritické místo nejnižší vnitřní povrchové teploty. (vznik rosného bodu) Požadavek ČSN : při relativní vlhkosti vnitřního vzduchu 50% a teplotě vnitřního vzduchu 20 C min. povrchová teplota 8,5 C 10,5 C podle umístění okna

(vznik rosného bodu) Požadavek ČSN 730540-2: při relativní vlhkosti

10 ČSN EN : 2006 Okna a dveře Norma výrobku, požadavky a vlastnosti Část 1: Okna a vnější dveře bez požární odolnosti a kouřotěsnosti ale včetně odolnosti proti působení vnějšího požáru střešních oken. dostupná od 06/2006 (v AJ) jako ČSN vydána do 09/2006 konec přechodného období 12/2008 přesný počátek a konec přechodného období bude znám po uveřejnění hen v OJ CENu EN Část 2: Vnitřní dveře bez požární odolnosti a kouřotěsnosti EN Část 3: Výrobky s požární odolností a kouřotěsností

dostupná od 06/2006 (v AJ) jako ČSN vydána do 09/2006 konec přechodného období 12/2008 přesný počátek a konec přechodného

11 Značka shody CE podle směrnice 93/98EEC OKNA PRAHA a.s. Novákova 1, Praha 1 06 ČSN EN : 2006 Okno pro běžná použití (kromě požárních úseků a únikových cest), Profil XX 21, zasklení Součinitel prostupu tepla : 1,6 W/m 2.K Průvzdušnost : Třída 4 Vodotěsnost : Třída 3 Odolnost proti zatížení větrem : Třída 3B Vzduchová neprůzvučnost : NPD Název a adresa výrobce nebo IČO Poslední dvojčíslí kalendářního roku, kdy byla značka CE udělena Číslo evropské normy Popis výrobku : název, materiál, zamýšlené použití Informace o základních vlastnostech

12 typu prováděné notifikovanou osobou podle ČSN EN :2006 vlastnost Zkušební postup Výsledek zkoušky Požadavek Součinitel prostupu tepla ČSN EN ISO ČSN EN ISO ČSN EN ISO Hodnota U w (W/m 2.K) ČSN , Z1 U w 1,7 Okna, vnější dveře do vytápěných místností U w 3,5 Dveře do zádveří U w 1,5 Střešní okna do vytápěných místností Vzduchová neprůzvučnost ČSN EN ISO ČSN EN ISO Hodnota R w (db) ČSN nebo výpočet podle příl. B EN Odolnost proti zatížení větrem ČSN EN Klasifikace do tříd 1-5, A-C Dle požadavku projektu Průvzdušnost ČSN EN 1026 Klasifikace do tříd 1-4 ČSN , Z1, tab. 5 Tř.1 a tř.2 do 8 m výšky Tř. 3 nad 8 m výšky Vodotěsnost ČSN EN 1027 Klasifikace do tříd 1-9, A nechráněná B chráněná disp. Dle požadavku projektu (DIN EN : nad 8 m tř. 4, nad 20 m tř.5, nad 100m tř. 8) Únosnost bezpečnostních zařízení (Odolnost omezovačů otevírání) EN EN Hodnota (N) Omezovač otevírání musí přenést sílu 350 N po dobu 60 s v nejnepříznivější poloze a směru

K) ČSN 73 0540-2, Z1 U w 1,7 Okna, vnější dveře do vytápěných místností U w 3,5 Dveře do zádveří U w 1,5 Střešní okna do vytápěných místností Vzduchová neprůzvučnost ČSN EN ISO 140-3 ČSN EN ISO 717-1

13 Kontakt: Prosecká 811/76a, Praha 9 Tel.: , Fax: praha@tzus.cz Děkuji za pozornost
