1 Výměníky tepla pro bazény Připojení BSP/PN6/10/16 Technologie pro přenos tepla od společnosti Bowman Heat Exchanger Technology by Světová špička v technologii výměníků tepla

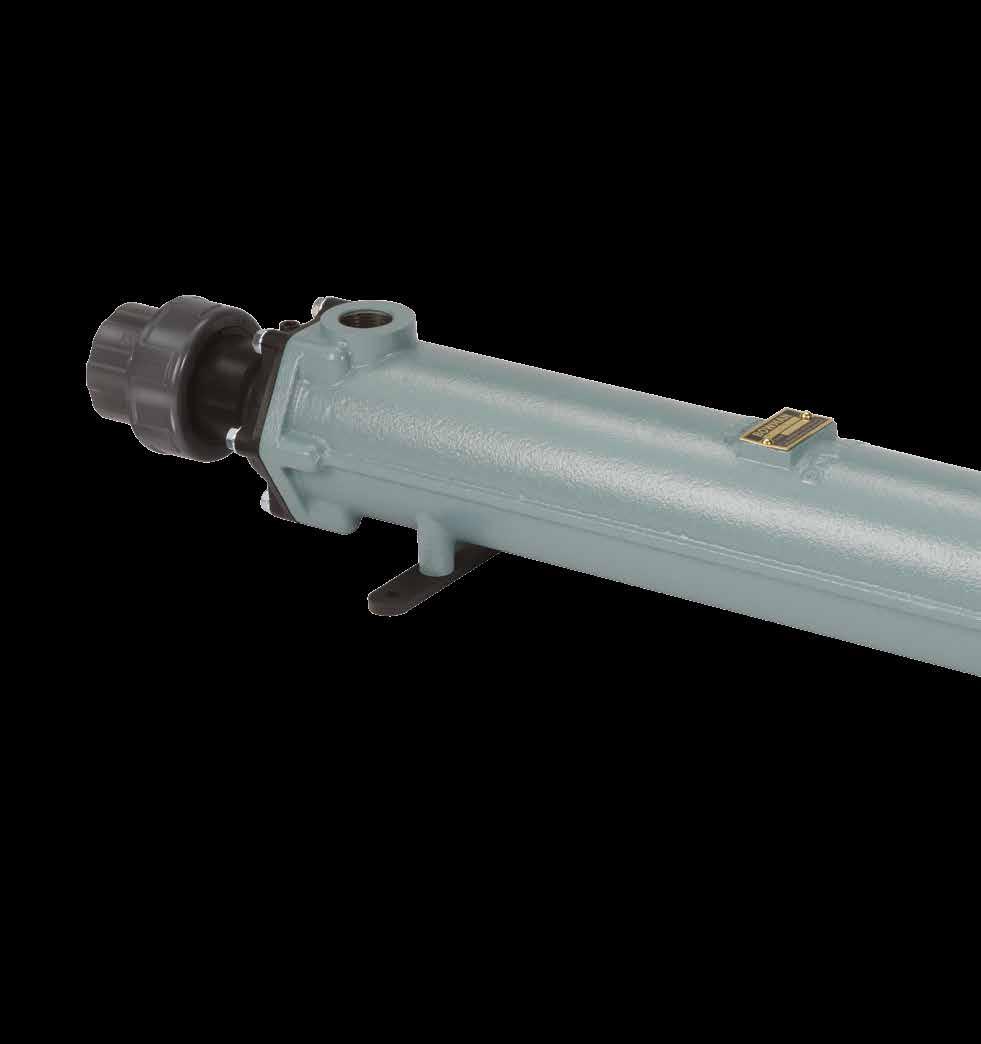

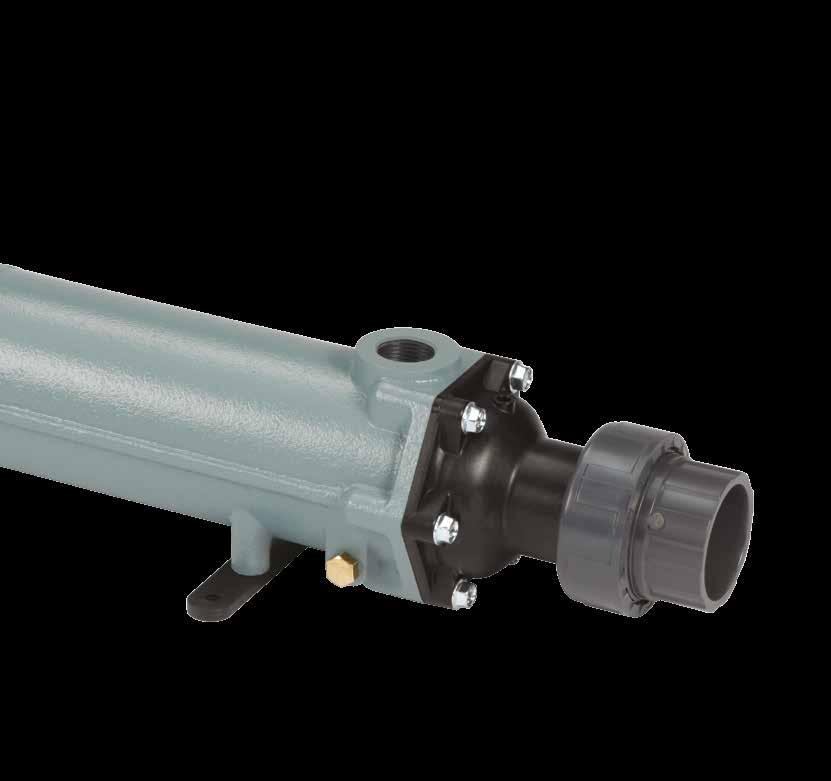

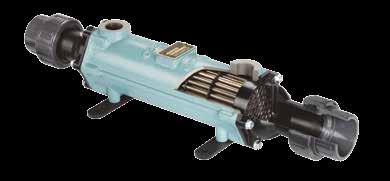

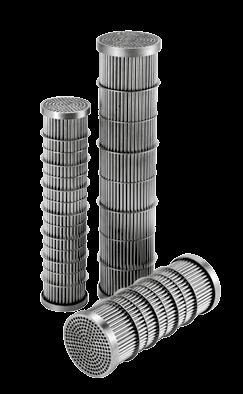

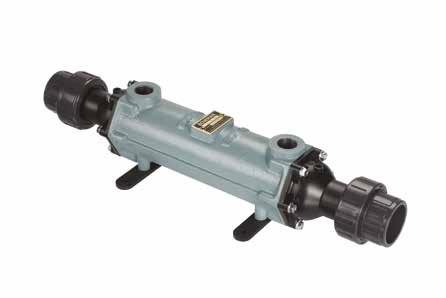

2 Bowman vede v Bazénové výměníky tepla Pro kotle, solární kolektory a tepelná čerpadla Ten nejlepší přenos tepla pro bazény a lázně Když jde o řešení přenosu tepla pro váš bazén, Bowman vám vždy nabízí pouze ideální provedení. Po celém světě již účinně a spolehlivě pracují desítky tisíc našich zařízení v komerčních i domácích instalacích, od lázní a horkých koupelí až po olympijské bazény. Ať už váš bazén používá pro vytápění klasické nebo obnovitelné zdroje energie, jedinečná konstrukce a technologie výměníků tepla Bowman vám pomůže dosáhnout rychlejšího ohřevu a zároveň snížit spotřebu energie, náklady a emise CO2. Příklady výhod, které získáte, když pro svůj bazén zvolíte výměník tepla Bowman Úspora energie Zařízení Bowman mají více trubiček pro přenos tepla než konkurenční výrobky, takže ohřívají bazény až třikrát rychleji, snižují náklady na energii a šetří peníze. Snadná instalace Naše oblíbené výměníky 5113 a 5114 mají čelní kryty z kompozitního materiálu a přípojky svařované za studena pro snadnou instalaci přímo na potrubí bazénového rozvodu. Mnoho modelů má také vestavěnou 7mm jímku pro termostat. Snadná údržba Lehce vyjímatelná trubkovnice a čelní kryty umožňují snadné a bezproblémové čištění a údržbu. Vynikající spolehlivost Nabídka trubkovnic z titanu, nerezové oceli nebo mědiniklu znamená, že můžete mít výměník tepla Bowman pro jakýkoli druh bazénové vody. Výměníky Bowman jsou navrženy a vyrobeny podle těch nejvyšších standardů kvality, takže poskytují výjimečnou úroveň provozní spolehlivosti a odolnosti. Výrobky z titanu, které jsou ve styku s bazénovou vodou, nabízí desetiletou antikorozní záruku. 2

3 bazénech Solární a obnovitelná energie Mnoho vlastníků a provozovatelů bazénů přechází na obnovitelné zdroje energie, aby snížili energetické náklady a emise CO2 a zároveň vylepšili svůj ekologický profil. Při pohledu zvenku mohou jednotlivé solární výměníky tepla vypadat velmi podobně. Když je ale otevřete, uvidíte velké rozdíly v konstrukci, které mají zásadní vliv na vaši spotřebu energie a rychlost ohřevu bazénu. Struktura výměníku tepla Bowman s velkým počtem trubiček je přímo navržena pro provoz s nižšími teplotami vody ze solárních tepelných kolektorů. Těmto zařízením stačí k ohřevu bazénu podstatně méně energie a dosáhnou požadované teploty vody přibližně za třetinu času než mnoho konkurenčních výrobků. Tato konstrukce také zvyšuje účinnost solárních kolektorů vašeho bazénu, a dovoluje je tak během roku využívat jako hlavní zdroj tepla pro bazén podstatně déle. Chlazení Výměníky tepla Bowman jsou také ideální pro chlazení bazénů pomocí chladicích systémů v teplých klimatických podmínkách. 23

4 Bazénové výměníky tepla pro použití s kotli Následující tabulka umožňuje výběr správného výměníku tepla a uvádí výkony, kterých je možné s našimi zařízeními dosáhnout pro různé teploty vody z kotle a různé velikosti bazénů. Typ Objem bazénu Přenos tepla Přenos tepla Průtok kotlové Maximální průtok Hmotnost Kotlová voda 82 ºC Kotlová voda 60 ºC vody bazénové vody m 3 gal kw Btu/h kw Btu/h m 3 /h l/m m 3 /h l/m kg EC C ,1 35 9, ,0 EC S/T* , , ,0 / 2,7 EC C , , ,5 EC S/T* , , ,5 / 4,0 EC C , , ,5 EC S/T* , , ,5 / 4,9 FC C , , ,8 FC S/T* , , ,8 / 7,8 FG C , , FG S/T* , , / 14 FG S/T* , , / 25 GL C , , GL S/T* , , / 27 GK C , , GK T , , JK C 1, , , JK T 1, , , PK C 1, , , , PK T 1, , , , * Při objednávání připojte ke katalogovému číslu správnou příponu, která určuje materiál trubiček (C, S nebo T). C = mědinikl, S = nerezová ocel, T = titan Pozor! Výměníky tepla z nerezové oceli by se neměly používat v bazénech se solinátory nebo slanou vodou. Výkonové schopnosti výměníků tepla jsou vypočteny pro ohřev bazénové vody na 30 ºC. 24

5 Ø60 Ø 63 Ø 63 Ø 60 Ø Ø Ø EC Jímka pro termostat (Ø 7 40) Celkem 368 Rozteč 60 3/4" BSP 3/4" BSP EC Rozteč 130 EC Celkem 455 Jímka pro termostat (Ø 7 40) Rozteč 140 3/4" BSP 3/4" BSP EC Rozteč 104 Rozteč 130 EC Celkem 545 Jímka pro termostat (Ø 7 40) Rozteč 226 3/4" BSP 3/4" BSP FC Rozteč 190 Rozteč 130 FC Jímka pro termostat (Ø 7 52) Celkem 570 Rozteč 202 1" BSP 1" BSP Heat Exchanger Technology by Všechny rozměry jsou v mm. Rozteč 190 Rozteč

6 110 Ø 104 Ø 104 Ø " BSP 3" BSP Ø ½" BSP 2 ½" BSP Ø ½" BSP 2 ½" BSP Ø FG Celkem 470 Rozteč 294 Jímka pro termostat (Ø 7 52) 1.1/4"BSP 1.1/4"BSP FG Rozteč 190 Rozteč 160 FG Celkem 922 Jímka pro termostat (Ø 7 52) Rozteč /4"BSP 1.1/4"BSP GL Rozteč 642 Rozteč 160 GL Celkem 532 Rozteč /2"BSP 1.1/2"BSP 170 Čtverec 130 Rozteč otvor Ø 14 R15 Rozteč 100 GK Rozteč 108 Montážní otvory (M10 x 15) Rozteč 120 GK Celkem 704 Rozteč 370 2" BSP 2" BSP 4 otvor Ø 18mm odpovídá PN 6 Rozteč 120 Ø 220 Rozteč 120 Všechny rozměry jsou v mm. Příruby dle BS EN 1092/1. 26 Montážní otvory (M12 x 18) Rozteč otvor Ø 18 mm stejn. rozest. na rozt. kr. Ø 180 mm, odpovídá PN 10/16 Rozteč 120

7 155 Ø 150 Ø 278 Ø 130 Ø 232 Ø 108 Ø Ø JK R20 4 M16 x 30 stejn. rozest. na rozt. kr. Ø 150 mm, odpovídá PN6 Čtverec ½" BSP Celkem 724 Rozteč 340 Výstup bazénové vody 8 otvor Ø 18 stejn. rozest. na rozt. kr. Ø 210, odpovídá PN 10/16 Ø 250 Rozteč 236 Montážní otvory (M16 x 25) Rozteč 150 PK R20 4 M16 x 32 stejn. rozest. na rozt. kr. Ø 170 mm, odpovídá PN6 Čtverec 160 Celkem 754 Rozteč 330 Výstup bazénové vody 8 otvor Ø 22 stejn. rozest. na rozt. kr. Ø 240, odpovídá PN 10/16 Rozteč 236 Montážní otvory (M16 x 25) Rozteč 180 Všechny rozměry jsou v mm. Příruby dle BS EN 1092/1. 27

8 Bazénové výměníky tepla pro použití se solárními kolektory a tepelnými čerpadly Následující tabulka udává, jaké teplo lze přenést pomocí výměníků Bowman při teplotě vody ze solárních kolektorů nebo tepelného čerpadla 70 C (158 F), 60 C (140 F) a 45 C (113 F) pro různé objemy bazénů a teplotu vody v bazénu 30 C (86 F). Typ Objem bazénu Přenos tepla Průtok kolektoru nebo Maximální průtok Hmotnost tepelného čerpadla bazénové vody m 3 gal kw Btu/h m 3 /h l/m m 3 /h l/m kg Horká voda 70 C EC C/S/T* ,5 25 6, ,5 / 5,5 / 4,9 EC C/S/T* , , ,5 / 8,5 / 7,3 FC C/S/T* , , / 17 / 15 FG C/S/T* , , / 29 / 25 Horká voda 60 C EC C/S/T* ,5 25 6, ,5 / 5,5 / 4,9 EC C/S/T* , , ,5 / 8,5 / 7,3 FC C/S/T* , , / 17 / 15 FG C/S/T* , , / 29 / 25 Horká voda 45 C EC C/S/T* ,5 25 6, ,5 / 5,5 / 4,9 EC C/S/T* , , ,5 / 8,5 / 7,3 FC C/S/T* , , / 17 / 15 FG C/S/T* , , / 29 / 25 * Při objednávání připojte ke katalogovému číslu správnou příponu, která určuje materiál trubiček (C, S nebo T). C = mědinikl, S = nerezová ocel, T = titan Pozor! Výměníky tepla z nerezové oceli by se neměly používat v bazénech se solinátory nebo slanou vodou. 28

9 Ø 60 Ø 63 Ø 60 Ø Ø Ø EC Výstup kolektorové vody Vstup kolektorové vody Rozteč 226 3/4" BSP 3/4" BSP EC (Solar) EC FC (Solar) 3/4" BSP 3/4" BSP FC " BSP 1" BSP Ø /2"BSP Ø Celkem 545 Jímka pro termostat (Ø 7 40) Rozteč 190 Rozteč 130 Jímka pro termostat (Ø 7 40) Celkem 765 Výstup kolektorové vody Vstup kolektorové vody Rozteč 452 Rozteč 416 Rozteč 130 Jímka pro termostat (Ø 7 52) Celkem 942 Výstup kolektorové vody Rozteč 574 Vstup kolektorové vody FG (Solar) Rozteč 434 Rozteč 160 FG Jímka pro termostat (Ø 7 52) Celkem 922 Výstup kolektorové vody Rozteč 746 Vstup kolektorové vody 1.1/4" BSP 1.1/4" BSP Rozteč 642 Rozteč 160 Všechny rozměry jsou v mm. Příruby dle BS EN 1092/1. 29

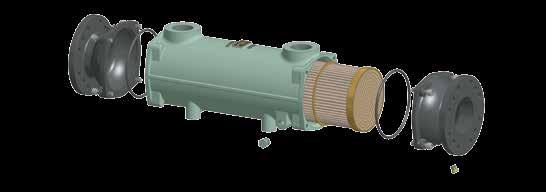

10 A D E A Náhradní díly B C B Typ Sestava čelního Těsnicí kroužky Montážní Plášť Trubkovnice krytu (A) (B) držáky (C) (D) (E) EC C TNP EC S 5030 AN12NT EC CI STP EC T EC C TIP TNP EC S 5030 AN12NT EC CI STP EC T EC C TIP TNP EC S 5030 AN12NT EC CI STP EC T EC C TIP TNP EC S 5030 AN12NT EC CI STP EC T FC C TIP TNP FC S 5031 OS46NT FC CI STP FC T FC C TIP TNP FC S 5031 OS46NT FC CI STP FC T TIP A B D E B G C F 10 2 Typ Čelní kryt Těsnicí kroužky Montážní Plášť Trubkovnice Šrouby pro Čelní kryt s výpustí (A) (B) držáky (C) (D) (E) čelní kryt (F) bez výpusti (G) FG C TN2P FG S FG7-2802BR-DR OS52NT FG CI STP HS08X35 FG7-4761BR FG T FG C TIP TN2P FG S FG7-2802BR-DR OS52NT FG CI STP HS08X35 FG7-4761BR FG T TIP GL C GL CIC-DR OS63NT - GL NF-2CI TN2B HS10X40 GL CIC GK C GK CIC-DR OS69NT - GK NF-3CI TN2B HS12X50 GK CIC JK C JK4-3331CIC-DR OS74NT - JK NF-3CI TN2B HS16X70 JK4-3331CIC PK C PK4-2926CIC-DR OS81NT - PK HF-3CI TN2B HS16X70 PK4-2926CIC Při výměně trubkovnice vždy vyměňte i těsnění - 2 kusy na zařízení

11 Instalace a údržba Všechny bazénové výměníky tepla Bowman musí být instalovány v souladu s Návodem na instalaci, provoz a údržbu, který si můžete stáhnout na webové stránce společnosti Bowman Průtok bazénové vody - Maximální hodnoty průtoku bazénové vody uvedené ve výkonových diagramech se nesmí překračovat. Provozní teplota - Topná voda nesmí překročit teplotu 110 ºC. Provozní tlak - Maximální pracovní tlak na obou stranách je 6 barů (87 psi). Montáž - Výměník tepla může být upevněn vodorovně nebo svisle tak, jak je znázorněno na obrázku níže. Dávkovač - Pokud bude použit automatický dávkovací systém, musí být instalován za výměníkem tepla na cestě zpět do bazénu. Vodorovná montáž Výměník tepla Kotel Čerpadlo Filtr Čerpadlo Svislá montáž Čerpadlo Výměník tepla Kotel Filtr Čerpadlo Veškerý materiál uvedený v tomto prospektu je duševním vlastnictvím společnosti EJ Bowman (Birmingham) Ltd. Je chráněn autorským právem a nesmí být reprodukován bez předchozího písemného souhlasu společnosti. 211

12 Celý svět aplikací Ať už budete instalovat bazén kdekoli, vždy se můžete těšit z vysokého výkonu a energetické účinnosti výměníku tepla Bowman. Účastníme se neuvěřitelně pestré řady projektů po celém světě zde se můžete podívat na pár příkladů. V Rusku - Výměníky tepla Bowman se používají pro systém vyhřívání bazénů v ruském lázeňském středisku Soči, místě Zimních olympijských her Zařízení Bowman jsou v srdci nového kogeneračního systému střediska Leichhardt Park Aquatic Centre (LPAC) v Novém Jižním Walesu v Austrálii, kde pomáhají vylepšovat energetickou účinnost střediska a snižovat jeho roční náklady na energie a emise skleníkových plynů. Středisko KP Club v Yorkshiru ve Velké Británii používá výrobky Bowman ve svém vytápěcím systému, který je založen na obnovitelných zdrojích energie a vytápí venkovní horké vany luxusních ubytovacích chat. Díky tomu, že místo běžného elektrického ohřevu instalovali kotel na biomasu a výměníky tepla, dokáže toto středisko ušetřit ve svých účtech za energii každý rok tisíce liber. Známý komplex venkovních bazénů Hot Artesian Spa ve městě Moree v australských pustinách se spoléhá na titanové výměníky tepla Bowman, které pomáhají zajišťovat potřeby jedinečných artézských vodních zdrojů při velkém kolísání venkovních teplot. Společnost Bowman se stala vedoucí značkou v bazénových výměnících tepla. Když si pro svůj bazén vyberete výměníky tepla Bowman, můžete si být svou volbou naprosto jisti, a to díky desítkám tisíc zařízení, která již spolehlivě a účinně pracují po celém světě. EJ Bowman (Birmingham) Ltd Chester Street, Birmingham B6 4AP, UK Tel: +44 (0) Fax: +44 (0) info@ejbowman.co.uk Světová špička v technologii výměníků tepla BS EN ISO Reg. No. FM38224 Společnost EJ Bowman (Birmingham) Ltd si vyhrazuje právo na změnu parametrů bez předchozího upozornění. A
