1 smartlav Professional Lapel Microphone Uživatelská příručka

2 2

3 ÚVOD Děkujeme za investici do RØDE smartlav. Kdykoliv něco prezentujete pro TV nebo živě na pódiu, s publikem hlav, popř. v kostele, veškeré vaše potřeby spolehlivě pokryje odpovídající a diskrétní smartlav. Nabízí jasný, čistý audio signál a nepatrný šum při manipulaci, kterým se proslavil, takže je smartlav připraven k okamžité a dlouhodobé spolupráci. Přibalený vodě odolný pop filtr. Uvědomujeme si, že všestrannost je klíčová pro jakýkoliv produkt, vyvinuli jsme konektorový systém MiCon, který nabízí dokonalou integraci mezi smartlav a širokou paletou bezdrátových systémů. Najděte si čas a navštivte stránky kde můžete zaregistrovat svůj mikrofon a získat plnou desetiletou záruku. Peter Freedman Sydney, Australia 3

4 VLASTNOSTI ERGONOMICKÝ DESIGN Ultra diskrétní vzhled Kabel vybavený promyšleným uchycením VYSOKÝ A KVALITNÍ VÝKON Ø4.5mm (Ø0.177 ) miniaturní mikrofon Nerezová ocel Obsluha bez šumu UNIVERZÁLNÍ KOMPATIBILITA Konektorový systém RØDE MiCon nabízí dokonalou integraci se širokou paletou bezdrátových systémů, při zachování diskrétního a nenápadného vzhledu Pozlacené konektory 4

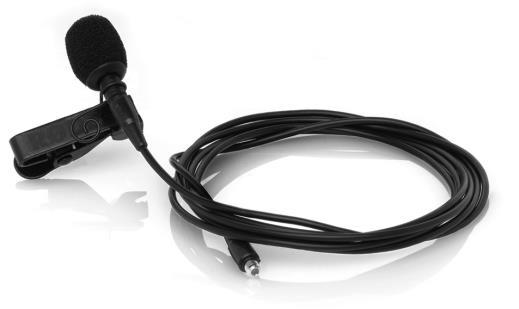

5 SMARTLAV A PŘÍSLUŠENSTVÍ 1. RØDE smartlav (hlava mikrofonu) 2. Vodě odolný pop filtr 3. Stíněný, odpojitelný Kevlar vyztužený kabel 4. Klipsa, vybavená pro připevnění na klopu Kompaktní, vyměnitelné MiCon adaptéry, vhodné pro běžné standardy bezdrátových systémů* *MiCon adaptér (nutno dokoupit) Viz rodemic.com/lavalier, kde je kompletní výpis kompatibility 5

6 SPECIFIKACE Akustický základ: Směrový pattern: Permanentně polarizovaný kondenzátor Všesměrový (viz graf) Frekvenční rozsah: 20 Hz ~ 20 khz (viz graf) Výstupní impedance: 3k Ω Typicky Odstup signálu od šumu: 65 db Ekvivalentní šum: 25 dba SPL (dle IEC651) Klipy (SPL): 110 db Max Výstup: 189 mv** Citlivost: -32,0 db re 1 V/Pa 94 db SPL) ± 2 1 khz Dynamický Rozsah: Nároky na napájení: 85 db (typicky)** Min 2 V ~ Max 5 V Výstupní konektor: RØDE TRRS 6

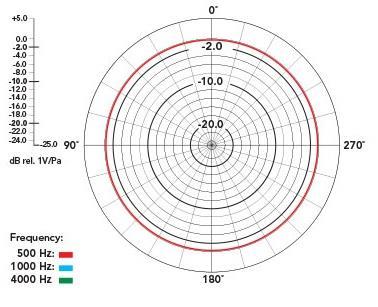

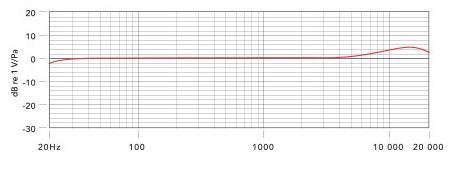

7 SPECIFIKACE FREKVENČNÍ ROZSAH POLÁRNÍ CHARAKTERISTIKA ODEZVY 7

8 UMÍSTĚNÍ MIKROFONU Aby mikrofon smartlav fungoval co nejlépe, natočte jej co nejvíce ke zdroji zvuku, aniž by došlo k šustění o oděv, rázům vzduchu nebo prachu. Mikrofon v této poloze co nejlépe zajistěte, aby směřoval co nejvíce k ústům nositele. Nasměrujte mikrofon ke zdroji zvuku Někdy bývá nejlepší vyzkoušet různá umístění, a zjistit tak optimální kombinaci kvality zvuku a nenápadnosti uchycení. 8

9 DOPLŇKY A KABELÁŽ Chcete-li připevnit smartlav na klopu oblečení a zapojit jej k mobilnímu zařízení, nejprve důkladně připevněte jeden konec MiCon kabelu do smartlavu. Při manipulaci pomůže klíč RØDE. Našroubujte mikrofon do kabelu MiCon Dále namontujte smartlav do klipsy na klopu. Podržte klipsu dvěma prsty, přičemž jedním přitiskněte konec smyčky držáku. Tím vytvoříte dostatečný prostor pro vložení smartlavu do smyčky. Stiskem otevřete smyčku na klipse na klopě 9

10 DOPLŇKY A KABELÁŽ Zajistěte mikrofon do smyčky, takže závit kabelu jednou smyčkou omotá tělo mikrofonu. Jakmile uvolníte sevření kabelu, mikrofon bude v daném místě držet pevně. Zajistěte mikrofon do smyčky kabelu a uvolněte kabel Abyste předešli změti kabelů, sevřete závity kabelu do klipsy na klopě. Poté je klipsa připravena k připevnění na odpovídající část oblečení nositele. Zajistěte kabel do držáku klipsy na klopě 10

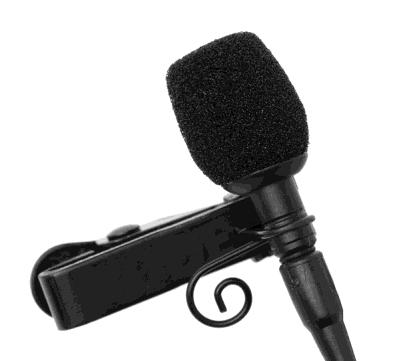

11 PŘIBALENÉ PŘÍSLUŠENSTVÍ VODĚ ODOLNÝ POP FILTR Pop filtr je volitelným doplňkem pro nasazení na smartlav, který redukuje vzduchové rázy (způsobené vyslovením tvrdých hlásek, jako je p nebo t ). Rovněž důrazně doporučujeme pop filtr použít při ochraně smartlav v extrémních prostředích, které jsou příliš prašné nebo vlhké, aby nedošlo k poškození mikrofonu. Aby dobře seděl, nasaďte filtr přes hlavu smartlav, až k prvnímu osazení. Zatlačením filtru ještě níže nevede k lepší ochraně membrány. Lavalier s pop filtrem 11

12 VOLITELNÉ PŘÍSLUŠENSTVÍ CHLUPATÝ CHRÁNIČ (MINI-FURRY) Pro vyšší stupeň chránění proti větru, je možné smartlav přikoupit chlupatý chránič. Takový chránič je ideální v situacích, kdy natáčíte outdoorové scény, a šum větru může rušit kvalitu audio signálu v mikrofonu. Aby dobře seděl, nasaďte chránič přes hlavu smartlavu, až k prvnímu osazení. Ověřte, že jsou vlákna do všech směrů, kvůli maximální efektivitě. Lavalier s chlupatým chráničem n pár kliknutí vás dělí 12

13 ULOŽENÍ A PÉČE Pokud jej nepoužíváte, vždy uchovávejte smartlav správně uložený V balení najdete také sáček s krystalickým absorbentem vlhkosti. Ponechejte si tyto krystaly a uložte s mikrofonem, tak uchováte mikrofon v ideálních podmínkách. Občas tento balíček krystalů nechejte vysušit. Vlhké krystaly zrůžoví. Můžete je použít znovu, když je vložíte do trouby na st. C, asi na 10 minut. Krystaly budou opět efektivně fungovat jakmile zmodrají. V určitých případech, jako když smartlav používá více lidí, bude potřeba občas mikrofon a kabel vyčistit. K tomu je nejlépe použít navlhčené hygienické kapesníčky, kterými otřete povrch smartlav. Před čištěním nejprve sejměte mikrofon z klopy a kabelu, získáte snadnější přístup. Pamatujte na to, že při čištění nesmí na membránu smartlav zapadnout ani zrnko prachu nebo vlhkost. 13

14 PODPORA Zjistíte-li jakékoliv problémy nebo pokud máte libovolné otázky, týkající se RØDE mikrofonu, nejprve kontaktujte dealera, který vám jej prodal. Vybudovali jsme síť dealerů, která je vám k službám. Pokud si nevíte rady, kontaktujte dealera, nebo přímo nás. TECHNICKÁ PODPORA Informace a technickou podporu najdete na stránkách n pár kliknutí vás dělí 14
