1 Katalog produktu o #thankyouwilliscarrier

2 OBSAH PARAPETNÍ JEDNOTKA XPOWER 42QZA 27 PODSTROPNÍ JEDNOTKA XPOWER 42QZL 31 KAZETOVÁ JEDNOTKA XPOWER 42QTD 39 KANÁLOVÁ JEDNOTKA XPOWER 42QSS 45 SLOUPOVÁ JEDNOTKA XPOWER 42QFJ 53

3 VYNÁLEZCE MODERNÍ KLIMATIZACE, KTERÁ ZMĚNILA NÁŠ ZPŮSOB ŽIVOTA, PRÁCE A ZÁBAVY.

4 Společnost Carrier je světová jednička v oboru řešení pro vytápění, klimatizaci a chlazení. Společnost Carrier, vybudovaná na vynálezu Willise Carriera, který v roce 1902 zkonstruoval moderní klimatizaci, je předním světovým dodavatelem topenářských, klimatizačních a chladírenských řešení. Společnost Carrier stále staví na historii ověřené inovace a dodává nové výrobky a služby, které zákazníkům na celém světě přinášejí větší komfort a účinnost. Neustále vycházíme z vlastní historií osvědčených inovací v podobě nových výrobků a služeb, které vylepšují celkový komfort a účinnost. Naše inovace pohánějí nová odvětví a díky tomu se naše výrobky a služby těší důvěře ve všech koutech světa a proto můžete mít dobrý pocit, že nám v tom svém koutu důvěřujete. Vynález, který změnil svět! V roce 1902 vyřešil Willis Carrier jednu z nejpalčivějších výzev lidstva tím, že sestrojil systém řízení teploty interiéru pomocí moderní klimatizace. Byl to vynález, který pomohl mnoha odvětvím, zvýšil globální produktivitu a přispěl ke zlepšení zdraví a osobního pohodlí. V dnešní době lze inovace společnosti Carrier nalézt po celém světě a prakticky v každém aspektu denního života. Vytváříme komfortní a produktivní prostředí bez zřetele na klima. Chráníme světové zásoby potravin tím, že uchováváme čerstvost a kvalitu potravin a nápojů. Napomáháme zlepšovat zdraví tím, že umožňujeme převoz a dodávky životně důležitých léků v přesně určených podmínkách. Poskytujeme řešení, služby a vzdělání, které směřují k ekologičtějšímu prostředí. To je ale jen zlomek toho, čím společnost Carrier zlepšuje svět jako místo pro život, práci a zábavu. #thankyouwilliscarrier

5 USPOKOJOVÁNÍ POTŘEB ZÁKAZNÍKŮ Společnost Carrier dodává globální řešení v široké škále aplikací v oblasti topení, klimatizace, chlazení a dalších zařízení. Pohodlí domova Systémy vytápění a klimatizace od společnosti Carrier jsou zárukou úspor energie, tichého provozu a trvalého komfortu pro domovy milionů lidí. Řešení pro administrativní budovy Společnost Carrier nabízí udržitelná řešení pro vytápění, klimatizaci, automatizaci administrativních budov a energetické služby po dobu životnosti administrativní budovy. Transportní chlazení Zařízení společnosti Carrier pro chlazení během přepravy, řešení pro monitorování řetězu chlazení a náhradní díly zaručují bezpečnou a spolehlivou přepravu potravin a nápojů, zdravotnického materiálu a jiného rychle se kazícího nákladu k lidem a podnikům po celém světě. Komerční chlazení Chladicí zařízení Carrier, určená pro odvětví nápojů, zásobování potravinami a prodeje potravin, vycházejí z další generace technologií pro uchování čerstvosti, zajištění bezpečnosti a zlepšení vzhledu potravin a nápojů na globálním trhu.

6 NEPŘEKONATELNÁ KVALITA A ZKUŠENOSTI Proslulé hotely, mezinárodní letiště, historická muzea, významné nemocnice a špičková odvětví po celém světě spoléhají na zařízení dodávaná společností Carrier pro zajištění komfortního, zdravého a produktivního prostředí pro jejich hosty a obyvatele. REFERENČNÍ PROJEKTY Sixtínská kaple - Vatikán, Itálie Bílý dům - Washington DC, USA Muzeum Akropole - Atény, Řecko Mnichovské mezinárodní letiště - Mnichov, Německo Datové centrum poskytovatele internetových služeb Bahnhof - Stockholm, Švédsko Národní muzeum evropských a středozemních civilizací MuCEM - Marseille, Francie Kremelský palác - Moskva, Rusko Velká alexandrijská knihovna - Alexandria, Egypt Britské muzeum - Londýn, Velká Británie Singapore Expo, největší asijské výstavní centrum - Singapur Velká síň lidu - Peking, Čína Rezidence a zahrady George Washingtona v Mount Vernonu - Virginie, USA Galerie Uffizi - Florencie, Itálie a miliony komerčních aplikací po celém světě! Sixtínská kaple - Itálie Mnichovské mezinárodní letiště - Německo Teatro Real - Španělsko Britské muzeum Londýn - Velká Británie Velká alexandrijská knihovna - Egypt Opera v Sydney - Austrálie

7 ZÁVAZEK K ODPOVĚDNOSTI ZA ŽIVOTNÍ PROSTŘEDÍ Ať se jedná o snížení dopadu skleníkových plynů, odbourávání chladiv poškozujících ozonovou vrstvu nebo uvádění na trh mnoha energeticky nejúčinnějších řešení pro administrativní budovy na světě, ve společnosti Carrier zahrnujeme trvalou udržitelnost do veškeré naší činnosti. Pro nás je to přirozené. Již od samotného prvopočátku byla společnost Carrier přirozeným leaderem. Nejen proto, že vyrábíme zcela nové a inovační výrobky, ale proto, že stejně jako dříve určujeme i standard odpovědnosti k životnímu prostředí. Od roku 1994 jsme na čele odvětví pokud se jedná o odbourávání chladiv poškozujících ozonovou vrstvu, přičemž uvádíme na trh mnoho energeticky nejúčinnějších topných, klimatizačních a chladírenských zařízení. Ochrana životního prostředí a ochrana našich omezených přírodních zdrojů jsou ústředními zásadami našeho podnikání. Uznáváme životní důležitost zachování odpovědné rovnováhy mezi dnes vytvářeným komfortem a světem, ve kterém budeme žít zítra. Výrobní podniky společnosti Carrier v Charlotte, Severní Karolína, a v Huntingtonu, Indiana, se staly teprve 10. a 11. podnikem na světě, které obdržely certifikaci LEED (Energy and Environmental Design Řízení projektu s ohledem na energie a životní prostředí) pro administrativní budovy v provozu (Existing Building), a prvními na světě v oboru vytápění, klimatizace a chlazení. Společnost Carrier vyhlásila v roce 1988 podnikové cíle vedoucí ke snížení spotřeby energie a v roce 1997 rozvinula do šíře metriku globálního životního prostředí, zdraví a bezpečnosti. V roce 2003 se společnost Carrier, jako podnikatelská jednotka United Technologies Corp., stala prvním výrobcem vytápěcích, klimatizačních a chladicích zařízení, který se připojil k programu Climate Leaders americké organizace EPA (Environmental Protection Agency Agentura pro ochranu životního prostředí). Mezi roky 2000 až 2009 společnost Carrier snížila vlastní emise do ovzduší o 76 % a spotřebu vody o 52 % v absolutních hodnotách. Od roku 2006 společnost snížila emise skleníkových plynů o 33 %. ZÁVAZEK Ekologické produkty začínají v ekologické společnosti. Ve společnosti Carrier je správa životního prostředí základní hodnotou, která se denně odráží v naších výrobcích, službách a činnostech, a také v podnikové kultuře. Náš komplexní program, zahrnující životní prostředí, zdraví a bezpečnost, je efektivní již déle než 20 let. Díky tomu jsme byli v rozmezí let 2006 a 2011 schopni dosáhnout milníků jako snížení emisí skleníkových plynů o 35 % a spotřeby vody o 27 % absolutně. Protože nikdy neodpočíváme na vavřínech, tři naše výrobní podniky jsou certifikovány organizací U.S. Green Building Council podle ratingového systému LEED. VEDOUCÍ POSTAVENÍ Již od samotného prvopočátku byla společnost Carrier přirozeným leaderem. Současně s vynálezem moderní klimatizace společnost Carrier ustanovila standard pro jí vytvořené odvětví. Stejně tak vysoko míříme při stanovení standardu pro udržitelný rozvoj. Willis Carrier byl lídrem v oblasti udržitelného rozvoje. Díky využívání přesných chladicích procesů jeho vynález umožnil bezpočtu odvětví zbavit se odpadů a zachovat zdroje pro příští generace. Dnes zůstávají ochrana životního prostředí a našich omezených přírodních zdrojů ústředním principem našeho podnikání, přičemž aktivně sdílíme na trhu naše zkušenosti s udržitelností.

8 Dnes se společnost Carrier poměřuje v šesti ucelených kategoriích: Emise skleníkových plynů Emise do ovzduší Voda Důležité materiály Odpad Bezpečnost INOVACE Výrobky společnosti Carrier převádějí energii na užitečnou práci. V rámci našeho výzkumu a navrhování sami od sebe vytváříme výrobky, které spotřebovávají méně zdrojů a produkují méně emisí. Ve společnosti Carrier navrhujeme výrobky s ohledem na životní prostředí a stanovujeme pro ně cíle týkající se vlivu na životní prostředí. Téměř v každé kategorii nabízíme našim zákazníkům v odvětví špičková řešení přinášející úspory energie. A nadále investujeme do výzkumu a vývoje při použití nejnovějších technologických inovací k vytváření ještě více udržitelných řešení. ZDOKONALOVÁNÍ Díky inovacím při navrhování a výrobě zdokonalujeme naše výrobní postupy, výrobky a služby, a v konečném důsledku pomáháme vylepšit váš každodenní život. Slovo zdokonalit reprezentuje víru společnosti Carrier v neustálé vylepšování našich výrobků a služeb, zkušeností našich zákazníků a našeho vlivu na životní prostředí. Naším cílem je zlepšit život lidí prostřednictvím řízení vnitřního prostředí, uchovávání celosvětových zásob potravin a hledání řešení minimalizujících dopad na přírodní prostředí.

9 OZNAČOVÁNÍ ENERGETICKÝMI ŠTÍTKY Cílem směrnice o označování energickými štítky je poskytnout koncovému uživateli srozumitelné informace o úsporách energie při používání výrobku. Evropská směrnice o označování energetickými štítky navíc řadí výrobky v závislosti na jejich účinnosti do tříd A až G. Zlepšenou informovaností spotřebitelů je tak trh směrován k energeticky úspornějším výrobkům.

10 PŘÍKLAD A POPIS ENERGETICKÉHO ŠTÍTKU SEER: Sezónní energetická účinnost Poměr pro režim chlazení. Třída energetické účinnosti při topení v teplejší zóně. SCOP: Sezónní topný faktor pro režim topení. SEER SCOP Třída energetické účinnosti při topení v průměrné zóně. Třída energetické účinnosti v chladnější zóně. Třída energetické účinnosti v režimu chlazení. Topný výkon na zónu v kw. kwh/rok kwh/rok Topná účinnost na zónu. Akustický výkon vnitřní jednotka db(a). Průměrná roční spotřeba energie na zónu. Akustický výkon vnější jednotka db(a). Země v teplejší zóně jsou červené, v průměrné zóně zelené a v chladnější zóně jsou modré. TOPNÁ A CHLADÍCÍ VÝKONOST PRO KAŽDOU TŘÍDU ENERGETICKÉ ÚČINNOSTI TŘÍDA ENERGETICKÉ ÚČINNOSTI SEER SCOP A+++ SEER 8,50 SCOP 5,10 A++ 6,10 SEER < 8,50 4,60 SCOP < 5,10 A+ 5,60 SEER < 6,10 4,00 SCOP < 4,60 A 5,10 SEER < 5,60 3,40 SCOP < 4,00 B 4,60 SEER < 5,10 3,10 SCOP < 3,40 C 4,10 SEER < 4,60 2,80 SCOP < 3,10 D 3,60 SEER < 4,10 2,50 SCOP < 2,80

11 Pro výpočet sezónní energetické účinnosti topení je EU rozdělena do tří klimatických zón. To zaručuje, že výpočet energetické účinnosti platí pro okolní teploty skutečného regionu. Teplá zóna: roční teplota v Aténách Průměrná zóna: roční teplota ve Štrasburku Studená zóna: roční teplota v Helsinkách TEPLEJŠÍ (ATÉNY) PRŮMĚRNÁ (ŠTRASBURK) CHLADNĚJŠÍ (HELSINKY) Teplotní podmínky Teplotní podmínky Teplotní podmínky Částečné zatížení SUCHÉHO TEPLOMĚRU Venkovní VLHKÉHO TEPLOMĚRU Vnitřní SUCHÉHO TEPLOMĚRU Částečné zatížení SUCHÉHO TEPLOMĚRU Venkovní VLHKÉHO TEPLOMĚRU Vnitřní SUCHÉHO TEPLOMĚRU Částečné zatížení SUCHÉHO TEPLOMĚRU Venkovní VLHKÉHO TEPLOMĚRU Vnitřní SUCHÉHO TEPLOMĚRU C 88 % -7 C -8 C 20 C 61 % -7 C -8 C 20 C 100 % 2 C 1 C 20 C 54 % 2 C 1 C 20 C 37 % 2 C 1 C 20 C 64 % 7 C 6 C 20 C 35 % 7 C 6 C 20 C 24 % 7 C 6 C 20 C 29 % 12 C 11 C 20 C 15 % 12 C 11 C 20 C 22 % 12 C 11 C 20 C Pro výpočet sezónního koeficientu využitelnosti energie (SEER) v rámci EU se používá jen jeden referenční teplotní bod (Štrasburk) pro celou Evropu, jak uvádí následující tabulka. SEER Teplotní podmínky Částečné zatížení Venkovní Vnitřní SUCHÉHO TEPLOMĚRU SUCHÉHO TEPLOMĚRU VLHKÉHO TEPLOMĚRU 21 % 20 C 27 C 19 C 47 % 25 C 27 C 19 C 74 % 30 C 27 C 19 C 100 % 35 C 27 C 19 C

12 Sezónní hodnocení účinnosti Nový, reprezentativnější způsob hodnocení účinnosti topení a chlazení! Směrnice EU 2009/125/ES o ekodesignu výrobků určuje závazné požadavky na energetickou účinnost pro všechny dotčené výrobky. Novou metodu měřeni energetické účinnosti představuje SCOP pro vytápění a SEER pro chlazení. Co je SCOP (Sezónní topný faktor) Sezonní topný faktor (SCOP) je nový evropský parametr pro hodnocení energetické účinnosti tepelných čerpadel. Nahrazuje topný faktor (COP), který udával poměr spotřebované elektrické energie k energii vyrobené v režimu topení v jednom provozním místě. Výpočet SCOP SCOP je poměr roční potřeby vytápění a roční spotřeby energie během celé topné sezóny. Na rozdíl od svého předchůdce je SCOP zástupcem provozu během topné sezóny, protože definováním několika reálných měřících bodů zahrnuje sezónní variace. Ty společně přispívají ke klasifikaci do správné třídy energetické účinnosti. SCOP = Roční poptávka po topení Roční příkon Vyšší hodnota SCOP znamená, že je vám teplo při nižší spotřebě energie. Co je SEER (Seasonal Energy Efficiency Ratio - Sezonní EER) Hodnota SEER jednotky je chladicí výkon během typického období chlazení dělený celkovou spotřebou elektrické energie ve stejném období. Čím je SEER jednotky vyšší, tím vyšší je její energetická účinnost. Výpočet sezonního EER (SEER) Sezónní EER (SEER) udává celkovou chladící účinnost systémů klimatizační jednotky a tepelného čerpadla pro celou sezónu chlazení. Čím je číslo SEER vyšší, tím vyšší jsou účinnost a úspory energie. Vypočítá se jako poměr referenční roční potřeby chlazení a roční spotřeby elektrické energie pro chlazení. SEER = Roční poptávka po chlazení Roční příkon Vyšší hodnota SEER znamená, že je vám chladněji při nižší spotřebě energie.

13 EFEKTIVNÍ A SPOLEHLIVÉ ŘEŠENÍ PRO LIBOVOLNÉ POUŽITÍ Technologie 3D DC invertoru společnosti Carrier významně zvyšuje úspory energie a výkonnost v širokém provozním rozsahu. Jednotka je řízena elektronicky mikroprocesorem, který snímá vnitřní a venkovní teplotu s cílem dosáhnout maximálního komfortu a úspor energie i v extrémních okolních podmínkách. Výsledkem je, že se celý den můžete cítit pohodlně bez obav ze spotřeby energie! Navrženo pro maximální úspory energie a pohodlí Klimatizační jednotky Carrier zajišťují vytápění a chlazení v širokém teplotním rozmezí od 15 C do + 46 C bez obětování účinnosti. Jsou vybavené mimořádně tichými invertorovými kompresory s 9 drážkami a 6 póly, pracujícími při proměnných otáčkách a dosahujícími přesné regulace teploty, větších úspor energie až 70 % a výkonného odvlhčení. Otáčky kompresoru se mění automaticky, podobně jako v případě tempomatu u automobilu, takže zařízení nepracuje trvale na maximální výkon a spotřebovává energii jen podle potřeby. Vnitřní a venkovní ventilátory jsou vybavené také DC motory, které ještě více zvyšují úspory energie a financí!

14 STEJNOSMĚRNÉ DVOJITÉ ROTAČNÍ KOMPRESORY Všechny jednotky od do BTU (britská tepelná jednotka) jsou vybaveny nejmodernějšími stejnosměrnými dvojitými rotačními kompresory, které přispívají k vysoké účinnosti a spolehlivosti systému. Vysoce účinný stejnosměrný motor: Základní konstrukce kreativního motoru Neodymový magnet s vysokou hustotou Stator koncentrovaného typu Širší rozsah provozních kmitočtů Lepší vyvážení a extrémně nízké vibrace: Dvě excentrické vačky 2 vyvažovací závaží Vysoce stabilní pohyblivé části: Optimální materiál pro shodu válečků a lopatek Dvou -rotační kompresní válce, vzájemně odsazené o 180 a stejnosměrný bezuhlíkový motor s perfektně vyváženou hřídelí, snižují vibrace a hluk i během provozu při velmi nízkých otáčkách. To znamená, že mezi minimální a maximální kapacitou je extrémně široký rozsah, proto je systém vždy optimalizován tak, aby poskytoval maximální komfort s přesnou regulací teploty při extrémně vysokých úrovních účinnosti. Konstrukce kompresoru (dvě rotující šroubovice) Optimalizovaná technologie pohonu kompresoru Vysoce robustní ložiska Kompaktní konstrukce Pokročilé elektronické řízení Dvě odlišné logiky elektronického řízení optimalizují provoz pro zajištění komfortu s minimální spotřebou energie. Pulzní amplitudová modulace (PAM) stejnosměrného proudu pro generování maximálního výkonu pro kompresor za podmínek spouštění a špičkového zatížení. Pulzní šířková modulace (PWM) stejnosměrného proudu optimalizuje účinnost kompresoru po dosažení přednastavené teploty a zajišťuje optimální výkon při úsporách energie. Několik snímačů umístěných v klíčových polohách okruhu chladiva elektronicky detekuje provozní stav systému. Jednotka mikroprocesoru přijímá vstupy ze snímačů, zpracovává je pomocí pokročilých algoritmů a optimalizuje průtok chladiva a provoz kompresoru, motorů ventilátorů a ventilu impulzové modulace.

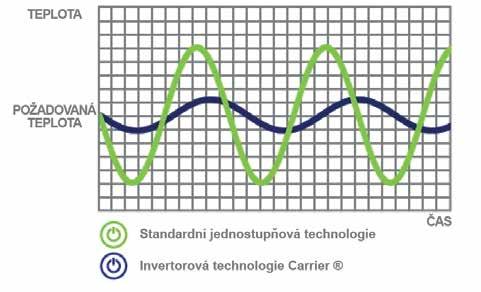

15 Nízká hlučnost, přesná regulace teploty Kvůli vyšší účinnosti a pohodlí jsou venkovní i vnitřní ventilátory řízeny elektronicky, takže dodávají požadovaný průtok vzduchu a současně trvale udržují požadovanou teplotu. Venkovní ventilátor řízený mikroprocesorem může pracovat při pěti různých otáčkách. To umožní, že jednotka rychle dosáhne nastavené teploty, spotřeba energie a hlučnost při nízkých otáčkách jsou minimální a je udržována konstantní teplota. Vnitřní ventilátor může pracovat při dvanácti různých otáčkách, což zajišťuje přesnou regulaci teploty, komfortní průtok vzduchu a tichý provoz. Vaše klimatizační jednotka může pracovat dlouhé hodiny bez obav z účtu za energii, protože automaticky nastaví otáčky kompresoru podle vašich potřeb! Řízení proudového vstupu Proud kondenzační jednotky je průběžně monitorován pro zajištění dlouhodobého výkonu kompresoru a jejích elektronických součástek. Frekvence kompresoru se nepřetržitě zvyšuje až na maximální otáčky. To zaručuje: Žádné proudové špičky při spouštění:proud je vždy nižší než při maximálním výkonu. Bezpečné připojeni k jednofázovému napájecímu zdroji i ve velkokapacitních systémech. 14

16 Stanovení standardu pro výkon, energetickou účinnost a udržitelnost. 15

17 FLEXIBILNÍ A SNADNÁ INSTALACE PRO VŠECHNY APLIKACE Společnost Carrier rozumí důležitosti správné, snadno proveditelné instalace. Naše jednotky jsou vybaveny pokročilými funkcemi, které zjednodušují instalaci a zkracují její dobu. Jednotky společnosti Carrier byly navrženy tak, aby odpovídaly všem požadavkům projektu, s funkcemi, které umožňují v daném prostoru flexibilnější instalaci. Nízkoprofilové jednotky: Nové kanálové jednotky mají v průmyslu konstrukci s nejmenší výškou (do 210 mm) pro instalaci s nízkým stropem. Jednotku lze namontovat buď vodorovně na strop nebo svisle na stěnu. Přípojky vzduchovodu přívodu čerstvého vzduchu: Ventilační motor může být instalován v potrubí pro přívod čerstvého vzduchu připojeného ke přípojce ventilace a pro zvýšení objemu čerstvého vzduchu pracuje s vnitřním ventilátorem. Podlahová a stropní instalace: Konzolové jednotky lze bez problémů instalovat na podlahu nebo na strop, podle vašich potřeb. Průtok vzduchu v rozmezí 360 o : Kazety velikosti od do BTU rovnoměrně rozdělují průtok vzduchu do všech směrů, bez slepých míst a dosahují stejné teploty v celé místnosti. Průtok vzduchu v rozmezí 360 o Připravený výstup vzduchu pro potrubí: Připravený výstup na straně vnitřní jednotky umožňuje připojení vzduchového potrubí pro zajištění klimatizace do okolních místností z jedné jednotky. 30 m Potrubní vedení: Vnitřní jednotky nabízí přípojky pro trubky z libovolného směru, jednoduchou elektroinstalaci, vestavěné odsávací čerpadlo a vyhrazené přípojky pro sání čerstvého vzduchu. Venkovní jednotky podporují potrubí délky do 65 metrů s výškovým rozdílem až 30 metrů. 65 m Volné kontakty pro dálkové řízení: S vyhrazenými přípoji, lze pro dálkové ovládání snadno připojit dálkový spínač. Vestavěná elektronická deska může posílat signál alarmu, který lze připojit k externímu zdroji. Zabudované čerpadlo kondenzátu: Odsávací čerpadlo může odčerpat kondenzační vodu z jednotky až do výšky 750 mm. Odvodňovací potrubí se snadno instaluje i v úzkých prostorech. Snadný přístup: K vnitřním součástem jednotek můžete snadno přistupovat po jednoduchém odstranění čelních panelů.

18 KOMPLETNÍ ŘADA Společnost Carrier nabízí kompletní řadu stejnosměrných 3D invertorových systémů, které jsou vhodné pro širokou škálu obytných a komerčních budov. Vyberte si kombinaci jednotek, které vám lépe vyhovují: obchody, kanceláře, restaurace, bungalovy, malé nebo střední obchodní prostory. Díky vysoce účinným jednoduchým a dvojitým rotačním kompresorům a neomezeným možnostem vám nabízíme všechny výhody, které si můžete přát. Řada zahrnuje: 4cestnou kazetu s kompaktním designem Kanálovou jednotku s nízkým profilem Parapetní jednotku Podstropní jednotku se štíhlým tělem Sloupovou jednotku

19 ŘEŠENÍ KOMPLETNÍHO ŘÍZENÍ Jednotky společnosti Carrier lze snadno ovládat pomocí dálkového ovládání, které zobrazuje všechny funkce na podsvíceném LCD displeji. Kanálové jednotky jsou vybaveny kabelovým ovládáním s velkým LCD displejem, který je k dispozici rovněž pro všechny jednotky. Navíc je k dispozici volitelné kabelové ovládání s moderním designem a velkým LCD displejem. Ovládací prvky BMS Pro větší flexibilitu instalace v budovách jsou nové kanálové jednotky A6 od společnosti Carrier vybaveny rozhraním BMS, které jsou kompatibilní s několika komunikačními protokoly BACnet, LonWorks a Modbus. DÁLKOVÉ OVLÁDÁNÍ VOLITELNÉ KABELOVÉ OVLÁDÁNÍ KABELOVÉ OVLÁDÁNÍ

20 SPOLEČNOST CARRIER DODÁVÁ VYSOKOU ÚČINNOST A VÝKON, CERTIFIKOVANÉ SPOLEČNOSTÍ EUROVENT! Eurovent, European Committee of Air Handling & Refrigeration Equipment Manufacturers - Evropská asociace výrobců vzduchotechnických a chladicích zařízení, je reprezentačním orgánem evropského odvětví chlazení, klimatizace, vzduchotechniky, topení a větrání, a zastupuje obchodní sdružení z evropských a mimoevropských zemí. Společnost Carrier se aktivně podílí na vývoji certifikátů Eurovent s cílem stanovit standardy a dosáhnou celosvětové kompatibility. * Co znamená certifikace Eurovent? Certifikace Eurovent osvědčuje výkonové parametry výrobků pro klimatizaci a chlazení podle evropských a mezinárodních norem. Cílem je vybudovat důvěru zákazníka nastolením rovných podmínek hospodářské soutěže pro všechny výrobce a zvýšením integrity a přesnosti hodnocení průmyslové výkonnosti. * Výrobky, jejichž výkonnost a účinnost byla certifikována organizací Eurovent, ponesou logo Certifikace Eurovent. Má li výrobek certifikaci Eurovent, potom si koncoví uživatelé mohou být jistí, že jejich zařízení bude pracovat v souladu s návrhovými specifikacemi, náklady na energie budou stanoveny správně a tudíž dodaný výrobek bude odpovídat počáteční investici.

21 Společnost Carrier vyrábí, testuje a certifikuje novou generaci klimatizačních jednotek obsahujících chladivo, zaručujících vysokou kvalitu a vynikající výkonnost.

22 NOVÁ CHLADIVA SMĚREM K EKOLOGIČTĚJŠÍ BUDOUCNOSTI! V roce 1987 Montrealský protokol o látkách poškozujících ozonovou vrstvu stanovil základy ochrany ozonové vrstvy a životního prostředí postupným stahováním chladiv odpovědných za poškozování ozonové vrstvy nad Antarktidou. Od té doby se revize Montrealského protokolu, mezinárodní smlouvy a zákony Evropské unie, např. nařízení o F plynech, zaměřovaly na kontrolu a snižování emisí fluorovaných skleníkových plynů (HFC) s vysokým potenciálem globálního oteplování (GWP) a poškozujících ozonovou vrstvu. Společnost Carrier vede neúnavný boj za ekologičtější, udržitelnou budoucnost, používáním novátorských, účinných a k životnímu prostředí přátelských výrobků, které splňují environmentální normy a zároveň potřeby zákazníků. Na této cestě společnost Carrier vyrábí, testuje a certifikuje novou generaci klimatizačních jednotek s chladivem R32, nabízejících vysokou kvalitu a vynikající výkonnost. Ekologicky šetrné chladivo R32 Potenciál globálního oteplování nového chladiva R32 je o 67 % nižší než u chladiva R410A. Kromě toho je chladivo R32 schopno dodat stejnou tepelnou kapacitu jako R410A při o 30 % menší naplní chladiva, což znamená menší potřebu chladiva pro každou jednotku. Výsledkem je snížení celkových emisí CO2 asi o 75 %. Výkonnost topení a chlazení pro každou třídu energetické účinnosti Zdroj: 4. hodnotící zpráva IPCC, 100letá hodnota potenciálu globálního oteplování (GWP). Porovnání 2088 (R410A) a 675 (R32).

23 INOVAČNÍ CHARAKTERISTIKY Výrobky Carrier vyhovují nejvyšším normám jakosti a maximalizují pohodlí pomocí funkcí a režimů navržených speciálně k pokrytí všech vašich potřeb. Navíc jsou klimatizační jednotky Carrier vybavené doplňkovými funkcemi pro další zvýšení úspor energie bez obětovaní pohodlí! Kvalita vzduchu: Přípojky vzduchovodu Ventilační motor může být instalován v potrubí pro přívod čerstvého vzduchu připojeného ke konektoru ventilace a pro zvýšení objemu čerstvého vzduchu pracuje s vnitřním ventilátorem. Čištění výparníku: Po vypnutí klimatizace je vnitřní jednotka nadále několik minut v provozu v režimu vysoušení za účelem vyčištění a vysušení vnitřního výparníku a zabránění vzniku plísně. Režim sušení: V tomto režimu je prioritou odvlhčování vzduchu. Pro jeho dosažení a regulaci pokojové teploty se používají nízké otáčky ventilátoru a cyklování kompresoru. Spolehlivost: Ochrana před kolísáním elektrického napětí: Jednotka je navržena pro provoz při napětí nižším nebo vyšším než 230 V. Konkrétně může klimatizační jednotka pracovat při napětí V, což poskytuje ochranu před kolísáním elektrického napětí v tomto rozmezí. Vestavěné odsávací čerpadlo Odsávací čerpadlo může odstranit kondenzační vodu z jednotky až do výšky 750 mm. Odvodňovací potrubí se snadno instaluje i v úzkých prostorech. Vlastní diagnostika a automatická ochrana: Jakmile jednotka zjistí neobvyklý chod nebo poruchu, automaticky se vypne, čímž zabrání vzniku dalších problémů. Současně zobrazí chybový kód pro urychlení nápravy. Automatické odmrazování: Tato funkce chrání venkovní jednotku a výparník před vytvořením námrazy a zajišťuje odvlhčování při extrémně nízké okolní teplotě. Automatické opětovné spuštění: Po výpadku napájení je jednotka opětovně automaticky spuštěna, přičemž všechna předchozí nastavení jsou zachována. Certifikace Eurovent: Certifikace Eurovent osvědčuje výkonové parametry klimatizační jednotky podle evropských a mezinárodních norem. Flexibilita instalace Připravený výstup vzduchu pro potrubí: Připravený výstup na straně vnitřní jednotky umožňuje připojení vzduchového potrubí pro zajištění klimatizace do okolních místností z jedné jednotky. Volné kontakty pro dálkové řízení: S volnými kontakty lze pro dálkové ovládání snadno připojit dálkový spínač. Vestavěná elektronická deska může vytvářet signál alarmu, který lze připojit k externímu zdroji. 22

24 Pohodlí: Funkce topení na 8 C: Tuto funkci můžete zapnout dálkovým ovladačem. Klimatizační jednotka automaticky spustí režim topení, jakmile zjistí teplotu nižší než 8 C, aby se zabránilo promrznutí delší dobu neobývané místnosti za velmi studeného počasí. Průtok vzduchu v rozmezí 360 o : Kazety velikosti od do BTU rovnoměrně rozdělují průtok vzduchu do všech směrů, bez slepých míst a dosahují stejné teploty v celé místnosti. Automatické natáčení: Dálkovým ovladačem můžete zvolit automatický pohyb žaluzií nebo přesný směr průtoku vzduchu, protože jednotka je vybavená poháněnými žaluziemi. Režim Turbo: Tato funkce zajistí rychlé a efektivní ochlazení nebo vyhřátí pokoje díky provozu ventilátoru při maximálních otáčkách po dobu 30 minut. Můj režim: Jednotka si zapamatuje požadovaný režim a teplotu, takže můžete mít požadovanou operaci stisknutím tlačítka. Jasný displej dálkového ovladače: LCD displej dálkového ovladače je podsvícený kvůli snadnějšímu odečítání údajů. Automatické nastavení externího statického tlaku: S funkcí automatického nastavení průtoku vzduchu může jednotka přizpůsobit otáčky ventilátoru nižší nebo vyšší křivce pro snížení nebo zvýšení průtoku vzduchu v závislosti na odporu. Časovač: Jednotku lze naprogramovat, aby pracovala na základě nastavení během určitého časového úseku, v požadovaném režimu a při určité teplotě. Úspora energie: Režim ECO: Zapnutím režimu ECO během procesu chlazení můžete ušetřit až o 60 % energie více oproti běžnému režimu. Jednotka automaticky nastaví otáčky vnitřního ventilátoru i kompresoru a tím zajistí stejný komfort při minimálním příkonu. Funkce bude vypnuta automaticky po 8 hodinách provozu. V režimu ECO lze teplotu chlazení nastavit v rozmezí 24 C až 30 C. 3D DC invertor: Vnitřní jednotka je vybavená motorem ventilátoru s DC invertorem. Venkovní jednotka je rovněž vybavená kompresorem a motorem ventilátoru s technologií DC invertoru. Díky 3 motorům s DC invertorem jednotka dosahuje maximální výkonnosti a úspor energie. Režim spánku: Tento režim šetří energii a zvyšuje komfort během noci. Nastavená teplota vzroste o 1 C za hodinu v režimu chlazení, nebo klesne o 1 C za hodinu v režimu topení, a to během prvních 2 hodin provozu. Poté jednotka udržuje novou teplotu 5 hodin a následně se automaticky vypne! DC dvojité rotační kompresory: Jednotky od do BTU (britská tepelná jednotka) jsou vybaveny stejnosměrnými dvojitými rotačními kompresory, které přispívají k vysokému výkonu a spolehlivosti systému. Dvou -rotační kompresní válce, vzájemně odsazené o 180 a stejnosměrný bezuhlíkový motor s perfektně vyváženou hřídelí, snižují vibrace a hluk i během provozu při velmi nízkých otáčkách. Mezi minimální a maximální kapacitou je extrémně široký rozsah, proto je systém vždy optimalizován tak, aby poskytoval maximální komfort. 23

25 Profesionální řešení od profesionálů

26 KOMFORTNÍ ŘEŠENÍ PRO KOMERČNÍ PROSTORY Komerční řešení společnosti Carrier jsou navržena tak, aby splňovala požadavky různých typů budov a aplikací. ÚSPORY ENERGIE Technologie invertoru, kterou systémy používají, nabízí značné výhody z hlediska úspor energie. Řízení variabilní kapacity kompresoru umožňuje systému udržovat řízení teploty místnosti a zajistit minimální spotřebu energie. ŠIROKÝ ROZSAH ŘEŠENÍ Komerční aplikace společnosti Carrier s nejmodernějšími technologiemi, flexibilními ovládacími prvky, řadou vnitřních jednotek, širokou řadou kapacit a vylepšenou instalací přinášejí komfort a pohodlí pro libovolnou komerční instalaci. PROVOZ A ÚDRŽBA Díky vynikající kvalitě a výkonnosti je rozhodnutí spolupracovat se společnost Carrier jednoduché. Díky síti našich nezávislých partnerů je instalace a údržba těchto systémů také velice jednoduchá.

27

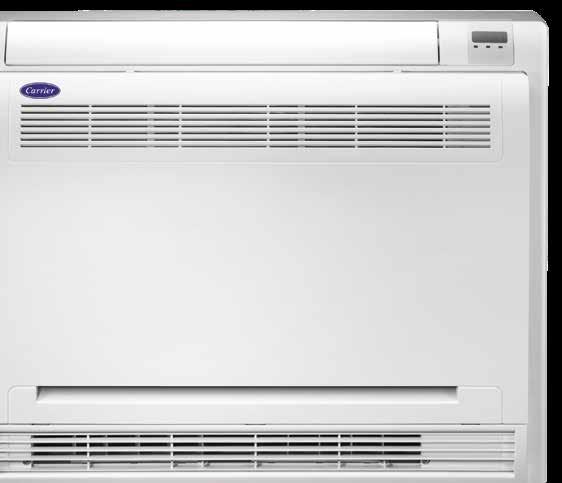

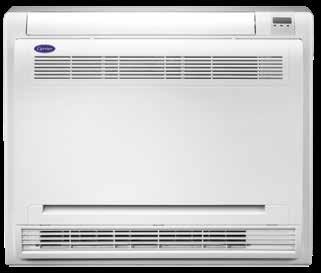

28 Parapetní jednotka XPower 42QZA 3D DC invertor Časovač Režim Turbo Režim sušení Automatická detekce úniku 27

29 Maximální pohodlí

30 Parapetní jednotka XPower 42QZA Hlavní parametry CERTIFIKOVANÝ VÝKON EUROVENT: Certifikace Eurovent osvědčuje výkonové parametry klimatizační jednotky podle evropských a mezinárodních norem. 3D ŽALUZIE PRŮTOKU VZDUCHU: Jednotka může pro splnění podmínek instalace rozvádět vzduch ve třech směrech a v úhlu 90. 3D DC INVERTOR: Venkovní jednotka je vybavena kompresorem s technologií stejnosměrného invertoru a motorem ventilátoru stejnosměrného invertoru. Vnitřní jednotka je rovněž vybavena motorem ventilátoru stejnosměrného invertoru. Díky 3 motorům s DC invertorem jednotka dosahuje maximální výkonnosti a úspor energie. ZABUDOVANÉ ČERPADLO KONDENZÁTU: Odsávací čerpadlo může odstranit kondenzační vodu z jednotky až do výšky 750 mm. Odvodňovací potrubí se snadno instaluje i v úzkých prostorech. DVOJITÉ ROTAČNÍ KOMPRESORY: Jednotky od do BTU (britská tepelná jednotka) jsou vybaveny stejnosměrnými dvojitými rotačními kompresory, které přispívají k vysokému výkonu a spolehlivosti systému. Dvou rotační kompresní válce, vzájemně odsazené o 180 a stejnosměrný bezuhlíkový motor s perfektně vyváženou hřídelí, snižují vibrace a hluk i během provozu při velmi nízkých otáčkách. Mezi minimální a maximální kapacitou je extrémně široký rozsah, proto je systém vždy optimalizován tak, aby poskytoval maximální komfort. Flexibilita instalace - Přívod čerstvého vzduchu: Ventilační motor může být instalován v potrubí pro přívod čerstvého vzduchu připojeného ke konektoru ventilace a pro zvýšení objemu čerstvého vzduchu pracuje s vnitřním ventilátorem (volitelné). - Volné kontakty pro dálkové řízení: S vyhrazenými přípoji, lze pro dálkové ovládání snadno připojit dálkový spínač. Vestavěná elektronická deska může vytvářet signál alarmu, který lze připojit k externímu zdroji. 29

31 Parapetní jednotka XPower 42QZA Technické parametry VNITŘNÍ JEDNOTKA 42QZA012D8S VENKOVNÍ JEDNOTKA 38QUS012DS-1 Chladicí výkon kw 3,52 (1,0-3,5) Topný výkon kw 3,70 (1,0-4,0) Topný výkon při -7 C kw 2,8 Topný výkon při -10 C kw 2,6 Topný výkon při -15 C kw 2,4 SEER/SCOP (průměrný)/scop (teplejší) W/W 5,9 / 4,0 / 4,7 Energetický štítek A+ / A+ / A++ Roční spotřeba energie kwh 207/1016/1072 EER/COP W/W 3,0/3,5 Nominální proud (chlazení) A 5 Nominální příkon (chlazení) W 1140 Nominální proud (topení) A 4,7 Nominální příkon (topení) W 1060 VNITŘNÍ JEDNOTKA 42QZA012D8S Hladina akustického výkonu db(a) 60 Hladina akustického tlaku (vysoká/střední/nízká) db(a) 45/43/38 Průtok vzduchu (vysoký/střední/nízký) m 3 /h 530/480/360 Hmotnost (čistá/hrubá) kg 15,0/19,5 Rozměry (Š x H x V) mm 700 x 600 x 210 VENKOVNÍ JEDNOTKA 38QUS012DS-1 Teplotní rozsah pro chlazení C -10 až 46 Teplotní rozsah pro topení C -15 až 24 Množství chladiva kg 1,05 Strana kapaliny/strana plynu palec 1/4-3/8 Běžná délka potrubí m 5 Min. délka potrubí m 3 Max. délka potrubí m 25 Max. rozdíl m 10 Přídavná náplň g/m 15 Hladina akustického výkonu db(a) 65 Hladina akustického tlaku db(a) 56 Průtok vzduchu m 3 /h 2100 Hmotnost (čistá/hrubá) kg 28,5 / 31,5 Rozměry (Š x H x V) mm 800 x 333 x 554 Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 1 f * Předběžné údaje Základní funkce Automatická detekce úniku Automatické odmrazování Automatické natočení Automatické opětovné spuštění Časovač Režim Turbo Režim spánku Režim sušení Můj režim Paměť polohy žaluzií Prevence studeného průvanu Elektrická napěťová ochrana (168 až 264 V) Dálkový ovladač s jasným LCD displejem Kabelové ovládání

32 Podstropní jednotka XPower 42QZL 3D DC invertor Časovač Režim spánku Režim sušení Automatická detekce úniku 31

33 Štíhlý a stylový s vysokým výkonem 32

34 Podstropní jednotka XPower 42QZL Hlavní parametry CERTIFIKOVANÝ VÝKON EUROVENT: Certifikace Eurovent osvědčuje výkonové parametry klimatizační jednotky podle evropských a mezinárodních norem. 3D ŽALUZIE PRŮTOKU VZDUCHU: Jednotka může pro splnění podmínek instalace rozvádět vzduch ve třech směrech a v úhlu 90. 3D DC INVERTOR: Venkovní jednotka je vybavena kompresorem s technologií stejnosměrného invertoru a motorem ventilátoru stejnosměrného invertoru. Vnitřní jednotka je rovněž vybavena motorem ventilátoru stejnosměrného invertoru. Díky 3 motorům s DC invertorem jednotka dosahuje maximální výkonnosti a úspor energie. ZABUDOVANÉ ČERPADLO KONDENZÁTU: Odsávací čerpadlo může odstranit kondenzační vodu z jednotky až do výšky 750 mm. Odvodňovací potrubí se snadno instaluje i v úzkých prostorech. DVOJITÉ ROTAČNÍ KOMPRESORY: Jednotky od do BTU (britská tepelná jednotka) jsou vybaveny stejnosměrnými dvojitými rotačními kompresory, které přispívají k vysokému výkonu a spolehlivosti systému. Dvou rotační kompresní válce, vzájemně odsazené o 180 a stejnosměrný bezuhlíkový motor s perfektně vyváženou hřídelí, snižují vibrace a hluk i během provozu při velmi nízkých otáčkách. Mezi minimální a maximální kapacitou je extrémně široký rozsah, proto je systém vždy optimalizován tak, aby poskytoval maximální komfort. Flexibilita instalace - Instalace na podlahu nebo na strop: Jednotku lze namontovat buď na podlahu nebo na strop. Jednotka má 3cestné potrubní zásuvky a 2cestné směry odvodnění, které umožňují snadnou instalaci v každé poloze. - Přívod čerstvého vzduchu: Ventilační motor může být instalován v potrubí pro přívod čerstvého vzduchu připojeného ke konektoru ventilace a pro zvýšení objemu čerstvého vzduchu pracuje s vnitřním ventilátorem (volitelné). - Volné kontakty pro dálkové řízení: S vyhrazenými přípoji, lze pro dálkové ovládání snadno připojit dálkový spínač. Vestavěná elektronická deska může vytvářet signál alarmu, který lze připojit k externímu zdroji. 33

35 Podstropní jednotka XPower 42QZL JEDNOFÁZOVÉ VNITŘNÍ JEDNOTKA 42QZL018DS-1 42QZL024DS-1 42QZL030DS-1 42QZL036DS-1 42QZL048DS-1 VENKOVNÍ JEDNOTKA 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Chladicí výkon kw 5,00 (2,0-5,5) 7,03 (2,5-8,0) 8,40 (2,1-10,5) 10,4 (4,4-11,0) 13,6 (4,8-14,0) Topný výkon kw 5,50 (2,0-6,0) 7,30 (2,5-8,5) 9,00 (2,1-10,8) 11,9 (3,7-13,8) 15,5 (5,4-16,0) Topný výkon při -7 C kw 4,3 5,3 6,5 9,8 11,3 Topný výkon při -10 C kw 3,9 5,5 6,2 8,4 10,8 Topný výkon při -15 C kw 3,2 4,9 5,7 8,2 9,4 SEER/SCOP (průměrný)/ SCOP (teplejší) W/W 5,9 / 4,1 / 5,1 5,8 / 4,0 / 4,6 6,3 / 4,0 / 5,2 6,3 / 4,0 / 5,1 5,9 / 4,0 / 5,3 Energetický štítek A+ / A+ / A+++ A+ / A+ / A++ A++ / A+ / A+++ A++ / A+ / A+++ A+ / A+ / A+++ Roční spotřeba energie kwh 298/1470/ /1820/ /2769/ /3561/ /3718/3167 EER/COP W/W 2,8/4,0 2,9/3,3 2,8/3,6 2,6/3,7 2,4/2,9 Nominální proud (chlazení) A 7, ,5 17,1 24,4 Nominální příkon (chlazení) W Nominální proud (topení) A 6,1 9,6 11, ,4 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QZL018DS-1 42QZL024DS-1 42QZL030DS-1 42QZL036DS-1 42QZL048DS-1 Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) db(a) 45/42/39 50/47/41 54/49/44 55/51/46 55/51/46 m 3 /h 900/790/ /1040/ /1450/ /1700/ /1700/1500 Hmotnost (čistá/hrubá) kg 27,0/32,0 27,0/32,0 31/36,5 38/44 38,2/44,6 Rozměry (Š x H x V) mm 1068x675x x675x x675x x675x x675x235 VENKOVNÍ JEDNOTKA 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Teplotní rozsah pro chlazení C -10 až až až až až 46 Teplotní rozsah pro topení C -15 až až AŽ AŽ AŽ 24 Množství chladiva kg 1,7 2 2,8 3,2 4 Strana kapaliny/strana plynu palce 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 38,0/40,5 50/54,5 62,9/68,5 67,2/72,9 95,1/108,4 Rozměry (Š x H x V) mm 800 x 333 x x 363 x x 410 x x 410 x x415x1333 Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 Hz / 1 f * Předběžné údaje 34

36 Podstropní jednotka XPower 42QZL TŘÍFÁZOVÉ VNITŘNÍ JEDNOTKA 42QZL036DS-1 42QZL048DS-1 42QZL060DS-1 VENKOVNÍ JEDNOTKA 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Chladicí výkon kw 10,4 (4,0-11,4) 13,6 (4,8-14,0) 15,5 (5,4-16,0) Topný výkon kw 11,9 (2,9-14,5) 15,5 (5,4-16,0) 17,5 (4,3-18,5) Topný výkon při -7 C kw 9,7 11,1 11,5 Topný výkon při -10 C kw 8,3 10,5 11,1 Topný výkon při -15 C kw 8,2 8,6 9,9 SEER/SCOP (průměrný)/ SCOP (teplejší) W/W 6,3 / 4,0 / 5,1 5,8 / 4,0 / 5,3 5,8 / 4,1 / 5,1 Energetický štítek A++ / A+ / A+++ A+ / A+ / A+++ A+ / A+ / A+++ Roční spotřeba energie kwh 575/3599/ /3954/ /4011/3173 EER/COP W/W 2,8/3,7 2,4/3,0 2,5/3,1 Nominální proud (chlazení) A 6 9,3 10,5 Nominální příkon (chlazení) W Nominální proud (topení) A 5,3 8,6 9,4 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QZL036DS-1 42QZL048DS-1 42QZL060DS-1 Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) db(a) 55/51/46 55/51/46 56/51/47 m 3 /h 2000/1700/ /1700/ /1900/1500 Hmotnost (čistá/hrubá) kg 38/44 38,2/44,6 40,5/47 Rozměry (Š x H x V) mm 1650x675x x675x x675x235 VENKOVNÍ JEDNOTKA 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Teplotní rozsah pro chlazení C -10 až až až 46 Teplotní rozsah pro topení C -15 až až AŽ 24 Množství chladiva kg 3,65 4 4,3 Strana kapaliny/strana plynu palce 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 85,3/91 108,1/121,2 112,8/126 Rozměry (Š x H x V) mm 946 x 410 x x415x x415x1333 Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 Hz / 3 f * Předběžné údaje 35

37 Podstropní jednotka XPower 42QZL JEDNOFÁZOVÉ VNITŘNÍ JEDNOTKA 42QZL018R8S 42QZL024R8S 42QZL036R8S VENKOVNÍ JEDNOTKA 38QUS018R8S 38QUS024R8S 38QUS036R8S Chladicí výkon kw 5,20 (2,60-5,60) 7,05 (3,20-7,70) 10,50 (3,90-10,70) Topný výkon kw 5,70 (2,30-5,80) 7,40 (2,70-8,30) 12,50 (2,90-13,50) Topný výkon při -7 C kw 4,30 5,30 9,80 Topný výkon při -10 C kw 3,90 5,50 8,40 Topný výkon při -15 C kw 3,20 4,90 8,20 SEER/SCOP (průměrný)/ SCOP (teplejší) W/W 6,9 / 4,0 / 5,1 6,3 / 4,0 / 5,0 6,6 / 4,0 / 5,1 Energetický štítek A++ / A+ / A+++ A++ / A+ / A++ A++ / A+ / A+++ Roční spotřeba energie kwh 264 / 1645 / / 1855 / / 3045 / 2910 EER/COP W/W 3,06 / 3,77 3,07 / 3,47 2,65 / 3,62 Nominální proud (chlazení) A 7,7 10,1 17,1 Nominální příkon (chlazení) W Nominální proud (topení) A 6,8 9,7 15,3 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QZL018R8S 42QZL024R8S 42QZL036R8S Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) db(a) 45 / 40 / / 46 / / 46 / 42 m 3 /h 900 / 790 / / 1070 / / 1840 / 1430 Hmotnost (čistá/hrubá) kg 27,0 / 32,0 27,0 / 32,0 41,2 / 47,6 Rozměry (Š x H x V) mm VENKOVNÍ JEDNOTKA 38QUS018R8S 38QUS024R8S 38QUS036R8S Teplotní rozsah pro chlazení C -15 AŽ 50 Teplotní rozsah pro topení C -15 AŽ 24 Množství chladiva kg 1,35 1,5 2,4 Strana kapaliny/strana plynu palce 1/4 / 1/2 3/8 / 5/8 3/8 / 5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 35,5 / 38,5 49,5 / 53,0 67,0 / 73,5 Rozměry (Š x H x V) mm Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 HZ / 1 F * Předběžné údaje 36

38 Podstropní jednotka XPower 42QZL TŘÍFÁZOVÉ VNITŘNÍ JEDNOTKA 42QZL036R8S 42QZL048R8S 42QZL060R8S VENKOVNÍ JEDNOTKA 38QUS036R8T 38QUS048R8T 38QUS060R8T Chladicí výkon kw 10,50 (3,90-11,20) 14,00 (4,90-15,10) 15,40 (5,20-17,00) Topný výkon kw 10,80 (2,80-13,90) 15,60 (3,80-18,00) 18,00 (4,30-19,60) Topný výkon při -7 C kw 9,70 11,10 11,50 Topný výkon při -10 C kw 8,30 10,50 11,10 Topný výkon při -15 C kw 8,20 8,60 9,90 SEER/SCOP (průměrný)/ SCOP (teplejší) W/W 6,5 / 4,0 / 5,1 6,1 / 4,0 / 4,8 6,1 / 4,0 / 5,1 Energetický štítek A++ / A+ / A+++ A++ / A+ / A++ A++ / A+ / A+++ Roční spotřeba energie kwh 565 / 3045 / / 3885 / / 4130 / 3376 EER/COP W/W 2,80 / 3,65 2,55 / 2,85 2,55 / 2,95 Nominální proud (chlazení) A 6,7 9,1 10,1 Nominální příkon (chlazení) W Nominální proud (topení) A 5,1 8,2 10,2 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QZL036R8S 42QZL048R8S 42QZL060R8S Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) db(a) 50 / 46 / / 48 / / 47 / 43 m 3 /h 2160 / 1840 / / 1930 / / 1830 / 1430 Hmotnost (čistá/hrubá) kg 41,2 / 47,6 41,2 / 47,6 41,4 / 47,8 Rozměry (Š x H x V) mm VENKOVNÍ JEDNOTKA 38QUS036R8T 38QUS048R8T 38QUS060R8T Teplotní rozsah pro chlazení C -15 AŽ 50 Teplotní rozsah pro topení C -15 AŽ 24 Množství chladiva kg 2,4 2,8 2,95 Strana kapaliny/strana plynu palce 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 81,5 / 87,0 107,0 / 120,0 112,0 / 125,0 Rozměry (Š x H x V) mm Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 HZ / 3 F * Předběžné údaje Základní funkce Automatická detekce úniku Automatické odmrazování Automatické natočení Automatické opětovné spuštění Časovač Režim Turbo Režim spánku Režim sušení Můj režim Paměť polohy žaluzií Prevence studeného průvanu Elektrická napěťová ochrana (168 až 264 V) Dálkový ovladač s jasným LCD displejem Kabelové ovládání

39

40 Kazetová jednotka XPower 42QTD 3D DC invertor Časovač Režim spánku Režim sušení Režim Turbo 39

41 Kompaktní konstrukce pro snadnou instalaci

42 Kazetová jednotka XPower 42QTD Hlavní parametry CERTIFIKOVANÝ VÝKON EUROVENT: Certifikace Eurovent osvědčuje výkonové parametry klimatizační jednotky podle evropských a mezinárodních norem. ZABUDOVANÉ ČERPADLO KONDENZÁTU: Odsávací čerpadlo může odstranit kondenzační vodu z jednotky až do výšky 750 mm. Odvodňovací potrubí se snadno instaluje i v úzkých prostorech. 3D DC INVERTOR: Venkovní jednotka je vybavena kompresorem s technologií stejnosměrného invertoru a motorem ventilátoru stejnosměrného invertoru. Vnitřní jednotka je rovněž vybavena motorem ventilátoru stejnosměrného invertoru. Díky 3 motorům s DC invertorem jednotka dosahuje maximální výkonnosti a úspor energie. PRŮTOK VZDUCHU V ROZMEZÍ 360 Kazety velikosti od do BTU rovnoměrně rozdělují průtok vzduchu do všech směrů, bez slepých míst a dosahují stejné teploty v celé místnosti. DVOJITÉ ROTAČNÍ KOMPRESORY: Jednotky od do BTU (britská tepelná jednotka) jsou vybaveny stejnosměrnými dvojitými rotačními kompresory, které přispívají k vysokému výkonu a spolehlivosti systému. Dvou rotační kompresní válce, vzájemně odsazené o 180 a stejnosměrný bezuhlíkový motor s perfektně vyváženou hřídelí, snižují vibrace a hluk i během provozu při velmi nízkých otáčkách. Mezi minimální a maximální kapacitou je extrémně široký rozsah, proto je systém vždy optimalizován tak, aby poskytoval maximální komfort. Flexibilita instalace - Kompaktní konstrukce: Díky svým malým rozměrům je vhodná pro všechny stropní instalace. Je ideální pro kanceláře a velké prostory. - Vyhrazený výstup vzduchu pro potrubí: Vyhrazený výstup na straně vnitřní jednotky umožňuje připojení vzduchového potrubí pro zajištění klimatizace do okolních místností z jedné jednotky. - Přívod čerstvého vzduchu: Ventilátor může být instalován v potrubí pro přívod čerstvého vzduchu připojeného ke konektoru ventilace a pro zvýšení objemu čerstvého vzduchu pracuje s vnitřním ventilátorem. - Volné kontakty pro dálkové řízení: S vyhrazenými přípoji, lze pro dálkové ovládání snadno připojit dálkový spínač. Vestavěná elektronická deska může vytvářet signál alarmu, který lze připojit k externímu zdroji. 41

43 Kazetová jednotka XPower 42QTD JEDNOFÁZOVÉ VNITŘNÍ JEDNOTKA 42QTD009DS-1 42QTD012DS-1 42QTD018DS-1 42QTD024DS-1 42QTD030DS-1 42QTD036DS-1 42QTD048DS-1 VENKOVNÍ JEDNOTKA 38QUS009DS-1 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Chladicí výkon kw 2,64 (0,9-3,7) 3,52 (1,4-3,9) 5,00 (2,0-5,5) 7,03 (2,5-8,0) 8,40 (2,1-10,5) 10,2 (4,5-11,0) 13,4 (4,8-14,0) Topný výkon kw 3,00 (0,8-3,8) 4,00 (1,2-4,2) 5,50 (2,0-6,0) 7,03 (2,5-8,5) 9,10 (2,1-10,5) 11,3 (3,7-13,7) 15,5 (5,4-16,0) Topný výkon při -7 C kw 2,7 2,7 3,9 5,4 6,6 9,7 10,4 Topný výkon při -10 C kw 2,6 2,7 3,9 5 6,1 8,3 9,9 Topný výkon při -15 C kw 2,2 2,4 2,2 3,7 5,5 8,2 8,4 SEER/SCOP (průměrný)/scop (teplejší) W/W 6,2 / 4,0 / 5,1 6,2 / 4,1 / 5,1 6,0 / 4,0 / 5,1 6,1 / 4,0 / 4,8 6,4 / 4,0 / 5,2 6,0 / 4,0 / 5,0 5,5 / 4,0 / 5,0 Energetický štítek A++ / A+ / A+++ A++ / A+ / A+++ A+ / A+ / A+++ A++ / A+ / A++ A++ / A+ / A+++ A+ / A+ / A++ A / A+ / A++ Roční spotřeba energie kwh 149/837/ /1002/ /1365/ /1937/ /2453/ /3244/ /3756/3323 EER/COP W/W 3,5/3,7 3,1/3,6 2,8/3,1 3,0/3,2 3,0/3,8 2,7/3,4 2,4/2,9 Nominální proud (chlazení) A 3,4 5 8,1 10,5 12,4 16,6 24,1 Nominální příkon (chlazení) W Nominální proud (topení) A 3,6 4,7 7,5 9,6 10,6 15,2 23,1 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QTD009DS-1 42QTD012DS-1 42QTD018DS-1 42QTD024DS-1 42QTD030DS-1 42QTD036DS-1 42QTD048DS-1 Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) Hmotnost (čistá/hrubá) (jednotka) db(a) 42/39/36 42/39/36 45/42/36 49/46/43 50/48/44 53/51/48 51/49/47 m 3 /h 560/430/ /430/ /530/ /1200/ /1110/ /1600/ /1600/1330 kg 15,0/18,0 16,5/19,0 16,5/19,0 24,5/30,0 26,5/30,5 27,5/31,5 28/32,1 Hmotnost (čistá/hrubá) (panel) kg 2,5/4,5 2,5/4,5 2,5/4,5 5 / 8 5 / 8 5 / 8 5 / 8 Rozměry (Š x H x V) (jednotka) mm 570 x 570 x x 570 x x 570 x x 840 x x 840 x x 840 x x840x287 Rozměry (Š x H x V) (panel) mm 647 x 647 x x 647 x x 647 x x 950 x x 950 x x 950 x x 950 x 55 VENKOVNÍ JEDNOTKA 38QUS009DS-1 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Teplotní rozsah pro chlazení C -10 až až až až až až až 46 Teplotní rozsah pro topení C -15 až až až až až až až 24 Množství chladiva kg 0,72 1,05 1,7 2,05 2,8 3,2 4 Strana kapaliny/strana plynu palce 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 26,0/29,0 28,5 / 31,5 38,0/40,5 50/54,5 62,9/68,5 67,2/72,9 95,1/108,4 Rozměry (Š x H x V) mm 770 x 300 x x 333 x x 333 x x 363 x x 410 x x 410 x x415x1333 Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 Hz / 1 f * Předběžné údaje 42

44 Kazetová jednotka XPower 42QTD TŘÍFÁZOVÉ VNITŘNÍ JEDNOTKA 42QTD036DS-1 42QTD048DS-1 42QTD060DS-1 VENKOVNÍ JEDNOTKA 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Chladicí výkon kw 10,2 (3,8-11,5) 13,4 (4,8-14,0) 15,1 (5,0-16,0) Topný výkon kw 11,3 (2,9-13,8) 15,5 (5,4-16,0) 18,0 (3,9-18,2) Topný výkon při -7 C kw 9,6 10,5 12,2 Topný výkon při -10 C kw 8, ,9 Topný výkon při -15 C kw 8,1 8,5 9,8 SEER/SCOP (průměrný)/scop (teplejší) W/W 5,9 / 4,0 / 5,0 5,6 / 4,0 / 5,1 5,7 / 4,0 / 5,2 Energetický štítek A+ / A+ / A++ A+ / A+ / A+++ A+ / A+ / A+++ Roční spotřeba energie kwh 610/3360/ /3847/ /3916/3225 EER/COP W/W 2,6/3,4 2,5/3,0 2,4/3,1 Nominální proud (chlazení) A 6 8,9 10,6 Nominální příkon (chlazení) W Nominální proud (topení) A 5,3 8,5 9,5 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QTD036DS-1 42QTD048DS-1 42QTD060DS-1 Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/střední/ nízký) db(a) 53/51/48 51/49/47 54/52/49 m³/h 1800/1600/ /1600/ /1780/1580 Hmotnost (čistá/hrubá) (jednotka) kg 27,5/31,5 28/32,1 31/34 Hmotnost (čistá/hrubá) (panel) kg 05-Srp 05-Srp 05-Srp Rozměry (Š x H x V) (jednotka) mm 840 x 840 x x840x x840x287 Rozměry (Š x H x V) (panel) mm 950 x 950 x x 950 x x 950 x 55 VENKOVNÍ JEDNOTKA 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Teplotní rozsah pro chlazení C -10 až až až 46 Teplotní rozsah pro topení C -15 až až až 24 Množství chladiva kg 3,65 4 4,3 Strana kapaliny/strana plynu palce 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m³/h Hmotnost (čistá/hrubá) kg 85,3/91 108,1/121,2 112,8/126 Rozměry (Š x H x V) mm 946 x 410 x x415x x415x1333 Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 Hz / 3 f * Předběžné údaje 43

45 Kazetová jednotka XPower 42QTD JEDNOFÁZOVÉ TŘÍFÁZOVÉ VNITŘNÍ JEDNOTKA 42QTD018R8S 42QTD024R8S 42QTD036R8S 42QTD036R8S 42QTD048R8S 42QTD060R8S VENKOVNÍ JEDNOTKA 38QUS018R8S 38QUS024R8S 38QUS036R8S 38QUS036R8T 38QUS048R8T 38QUS060R8T Chladicí výkon kw 5,20 (2,60-5,70) 7,05 (3,20-7,90) 10,50 (3,90-10,60) 10,50 (4,00-10,70) 14,00 (4,70-14,60) 15,40 (5,20-16,70) Topný výkon kw 5,50 (2,30-5,80) 7,20 (2,80-8,80) 10,60 (2,90-13,50) 10,80 (2,90-14,10) 15,60 (3,90-16,80) 18,00 (4,30-19,30) Topný výkon při -7 C kw 3,90 5,40 9,70 9,60 10,50 12,20 Topný výkon při -10 C kw 3,90 5,00 8,30 8,20 10,00 11,90 Topný výkon při -15 C kw 2,20 3,70 8,20 8,10 8,50 9,80 SEER/SCOP (průměrný)/scop (teplejší) W/W 6,9 / 4,0 / 5,1 6,1 / 4,0 / 5,1 6,1 / 4,0 / 4,9 6,1 / 4,0 / 4,9 6,1 / 4,0 / 4,6 6,1 / 4,0 / 5,1 Energetický štítek A++ / A+ / A+++ A++ / A+ / A+++ A++ / A+ / A++ A++ / A+ / A++ A++ / A+ / A++ A++ / A+ / A+++ Roční spotřeba energie kwh 264 / 1645 / / 1855 / / 3045 / / 2835 / / 3850 / / 4130 / 3376 EER/COP W/W 3,34 / 3,74 2,95 / 3,93 2,61 / 3,53 2,80 / 3,71 2,72 / 3,10 2,53 / 2,94 Nominální proud (chlazení) A 7,7 9,9 16,5 6,6 9,2 10,2 Nominální příkon (chlazení) W Nominální proud (topení) A 6,8 8,4 13,3 5 8,2 10,3 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QTD018R8S 42QTD024R8S 42QTD036R8S 42QTD036R8S 42QTD048R8S 42QTD060R8S Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) Hmotnost (čistá/hrubá) (jednotka) db(a) 45 / 40 / / 43 / / 49 / / 49 / / 50 / / 50 / 48 m 3 /h 1040 / 870 / / 1200 / / 1620 / / 1620 / / 1570 / / 1740 / 1540 kg 21,5 / 25,0 24,0 / 28,0 27,5 / 31,0 27,5 / 31,0 29,0 / 33,0 29,0 / 33,0 Hmotnost (čistá/hrubá) (panel) kg 6,0 / 9,0 6,0 / 9,0 6,0 / 9,0 6,0 / 9,0 6,0 / 9,0 6,0 / 9,0 Rozměry (Š x H x V) (jednotka) mm Rozměry (Š x H x V) (panel) mm VENKOVNÍ JEDNOTKA 38QUS018R8S 38QUS024R8S 38QUS036R8S 38QUS036R8T 38QUS048R8T 38QUS060R8T Teplotní rozsah pro chlazení C -15 až až AŽ až až až 50 Teplotní rozsah pro topení C -15 až až AŽ až až až 24 Množství chladiva kg 1,35 1,5 2,4 2,4 2,8 2,95 Strana kapaliny/strana plynu palce 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 35,5 / 38,5 49,5 / 53,0 67,0 / 73,5 81,5 / 87,0 107,0 / 120,0 112,0 / 125,0 Rozměry (Š x H x V) mm Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 Hz / 3 f * Předběžné údaje Základní funkce Automatická detekce úniku Automatické odmrazování Automatické natočení Automatické opětovné spuštění Časovač Režim Turbo Režim spánku Režim sušení Můj režim Paměť polohy žaluzií Prevence studeného průvanu Elektrická napěťová ochrana (168 až 264 V) Dálkový ovladač s jasným LCD displejem Kabelové ovládání

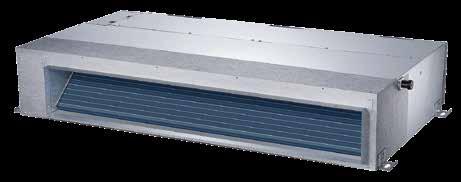

46 Kanálová jednotka XPower 42QSS 3D DC invertor Časovač Režim spánku Režim Turbo Automatická detekce úniku 45

47 Kompaktní a všestranná kanálová jednotka je ideální volbou pro nové nebo rekonstruované budovy

48 Kanálová jednotka XPower 42QSS Hlavní parametry CERTIFIKOVANÝ VÝKON EUROVENT: Certifikace Eurovent osvědčuje výkonové parametry klimatizační jednotky podle evropských a mezinárodních norem. ZABUDOVANÉ ČERPADLO KONDENZÁTU: Čerpadlo může odstranit kondenzační vodu z jednotky až do výšky 750 mm. Odvodňovací potrubí se snadno instaluje i v úzkých prostorech. 3D DC INVERTOR: Venkovní jednotka je vybavena kompresorem s technologií stejnosměrného invertoru a motorem ventilátoru stejnosměrného invertoru. Vnitřní jednotka je rovněž vybavena motorem ventilátoru stejnosměrného invertoru. Díky 3 motorům s DC invertorem jednotka dosahuje maximální výkonnosti a úspor energie. DVOJITÉ ROTAČNÍ KOMPRESORY: Jednotky od do BTU (britská tepelná jednotka) jsou vybaveny stejnosměrnými dvojitými rotačními kompresory, které přispívají k vysokému výkonu a spolehlivosti systému. Dvou rotační kompresní válce, vzájemně odsazené o 180 a stejnosměrný bezuhlíkový motor s perfektně vyváženou hřídelí, snižují vibrace a hluk i během provozu při velmi nízkých otáčkách. Mezi minimální a maximální kapacitou je extrémně široký rozsah, proto je systém vždy optimalizován tak, aby poskytoval maximální komfort. Flexibilita instalace - Štíhlá konstrukce: Jednotka má štíhlou konstrukci se sníženou výškou, vhodnou pro instalace s nízkým stropem. - Dvoucestný přívod vzduchu: Jednotka nabízí pro flexibilnější instalaci přívod vzduchu ze zadní i spodní strany. - Přívod čerstvého vzduchu: Ventilační motor může být instalován v potrubí pro přívod čerstvého vzduchu připojeného ke konektoru ventilace a pro zvýšení objemu čerstvého vzduchu pracuje s vnitřním ventilátorem (volitelné). - Automatické nastavení externího statického tlaku: S funkcí automatického nastavení průtoku vzduchu může jednotka přizpůsobit otáčky ventilátoru nižší nebo vyšší křivce pro snížení nebo zvýšení průtoku vzduchu v závislosti na odporu. - Zvýšený externí statický tlak: Optimalizovaná konstrukce distribuce vzduchu může zajistit vyšší externí statický tlak. - Volné kontakty pro dálkové řízení: S vyhrazenými přípoji, lze pro dálkové ovládání snadno připojit dálkový spínač. Vestavěná elektronická deska může vytvářet signál alarmu, který lze připojit k externímu zdroji. 47

49 Kanálová jednotka XPower 42QSS JEDNOFÁZOVÉ VNITŘNÍ JEDNOTKA 42QSS012DS-1 42QSS018DS-1 42QSS024DS-1 42QSS030DS-1 42QSS036DS-1 42QSS048DS-1 VENKOVNÍ JEDNOTKA 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Chladicí výkon kw 3,52 (1,4-3,9) 5,00 (2,0-5,5) 7,03 (2,5-7,7) 8,70 (2,1-10,5) 10,2 (3,7-11,0) 13,7 (5,1-14,4) Topný výkon kw 3,80 (1,2-4,2) 5,40 (2,0-6,0) 7,40 (2,4-8,7) 9,30 (2,1-10,8) 12,7 (3,0-14,0) 15,4 (4,4-16,4) Topný výkon při -7 C kw 2,5 4 5,3 7 10,3 10,8 Topný výkon při -10 C kw 2,2 3,6 4,7 6,6 9,6 10,3 Topný výkon při -15 C kw 2 2,5 3,5 6 8,3 8,9 SEER/SCOP (průměrný)/scop (teplejší) W/W 6,1 / 4,0 / 5,1 6,3 / 4,0 / 5,1 6,1 / 4,0 / 5,1 6,5 / 4,0 / 4,8 6,2 / 4,0 / 5,1 5,8 / 4,0 / 4,9 Energetický štítek A++ / A+ / A+++ A++ / A+ / A+++ A++ / A+ / A+++ A++ / A+ / A+++ A++ / A+ / A+++ A+ / A+ / A++ Roční spotřeba energie kwh 202/985/ /1468/ /1820/ /2532/ /3598/ /3597/3337 EER/COP W/W 2,8/3,2 2,8/3,6 3,1/3,4 3,0/3,7 2,6/3,7 2,7/3,5 Nominální proud (chlazení) A 5,5 7,7 9,7 13,1 17,4 22,3 Nominální příkon (chlazení) W Nominální proud (topení) A 5,2 6,6 9,5 11,6 15,7 19,5 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QSS012DS-1 42QSS018DS-1 42QSS024DS-1 42QSS030DS-1 42QSS036DS-1 42QSS048DS-1 Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) db(a) 42/38/35 42/40/38 43/40/38 47/45/42 47/45/42 53/51/49 m 3 /h 540/500/ /660/ /900/ /1560/ /1550/ /2050/1750 Hmotnost (čistá/hrubá) kg 18,5/23,0 23,0/29,0 30,2/37,3 40,5/48,5 40,5/48,5 46/55 Rozměry (Š x H x V) mm 700 x 635 x x 674 x x 774 x x774x x774x x874x300 VENKOVNÍ JEDNOTKA 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Teplotní rozsah pro chlazení C -10 až až až až až až 46 Teplotní rozsah pro topení C C -15 až AŽ AŽ AŽ AŽ 24 Množství chladiva kg 0,65 1,7 2 2,8 3,2 4 Strana kapaliny/strana plynu palce 1/4-3/8 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 28,5 / 31,5 38,0/40,5 50/54,5 62,9/68,5 67,2/72,9 95,1/108,4 Rozměry (Š x H x V) mm 800 x 333 x x 333 x x 363 x x 410 x x 410 x x415x1333 Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 Hz / 1 f * Předběžné údaje 48

50 Kanálová jednotka XPower 42QSS TŘÍFÁZOVÉ VNITŘNÍ JEDNOTKA 42QSS036DS-1 42QSS048DS-1 42QSS060DS-1 VENKOVNÍ JEDNOTKA 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Chladicí výkon kw 10,2 (3,6-11,0) 13,7 (4,9-14,2) 15,4 (5,2-16,0) Topný výkon kw 12,7 (2,7-13,5) 15,4 (4,7-16,9) 17,6 (4,8-18,8) Topný výkon při -7 C kw 9,9 11,6 12,6 Topný výkon při -10 C kw 9,1 10,7 11,8 Topný výkon při -15 C kw 8,1 9,1 10,2 SEER/SCOP (průměrný) SCOP (teplejší) W/W 6,2 / 4,0 / 5,0 5,9 / 4,0 / 5,4 5,5 / 4,0 / 5,1 Energetický štítek A++ / A+ / A++ A+ / A+ / A+++ A / A+ / A+++ Roční spotřeba energie kwh 577/3481/ /4030/ /4196/3328 EER/COP W/W 2,6/3,7 2,6/3,7 2,3/3,4 Nominální proud (chlazení) A 6,2 8,4 11 Nominální příkon (chlazení) W Nominální proud (topení) A 5,3 6,9 8,6 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QSS036DS-1 42QSS048DS-1 42QSS060DS-1 Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) db(a) 47/45/43 53/51/49 58/56/54 Průtok vzduchu (vysoký/střední/nízký) m 3 /h 1900/1550/ /2050/ /2100/1800 Hmotnost (čistá/hrubá) kg 40,5/48,5 46/55 46/55 Rozměry (Š x H x V) mm 1360x774x x874x x874x300 VENKOVNÍ JEDNOTKA 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Teplotní rozsah pro chlazení C -10 až až až 46 Teplotní rozsah pro topení C -15 až AŽ AŽ 24 Množství chladiva kg 3,65 4 4,3 Strana kapaliny/strana plynu palce 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 85,3/91 108,1/121,2 112,8/126 Rozměry (Š x H x V) mm 946 x 410 x x415x x415x1333 Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při volné frekvenci V / 50 Hz / 3 f * Předběžné údaje 49

51 Kanálový invertor XPower 42QSS JEDNOFÁZOVÉ VNITŘNÍ JEDNOTKA 42QSS018R8S 42QSS024R8S 42QSS036R8S VENKOVNÍ JEDNOTKA 38QUS018R8S 38QUS024R8S 38QUS036R8S Chladicí výkon kw 5,20 (2,80-5,50) 7,05 (3,20-8,20) 10,50 (2,70-10,60) Topný výkon kw 5,50 (2,40-5,80) 7,60 (2,80-8,80) 11,30 (2,50-13,40) Topný výkon při -7 C kw 4,00 5,30 10,30 Topný výkon při -10 C kw 3,60 4,70 9,60 Topný výkon při -15 C kw 2,50 3,50 8,30 SEER/SCOP (průměrný) SCOP (teplejší) W/W 6,3 / 4,0 / 4,9 6,5 / 4,0 / 4,8 6,1 / 4,0 / 4,9 Energetický štítek A++ / A+ / A++ A++ / A+ / A++ A++ / A+ / A++ Roční spotřeba energie kwh 289 / 1645 / / 1750 / / 2940 / 2857 EER/COP W/W 3,06 / 3,74 3,23 / 3,88 2,52 / 3,55 Nominální proud (chlazení) A 7,7 10,3 17,5 Nominální příkon (chlazení) W Nominální proud (topení) A 6,8 9,0 14,1 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QSS018R8S 42QSS024R8S 42QSS036R8S Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) Průtok vzduchu (vysoký/ střední/nízký) db(a) 42 / 40 / / 40 / / 42 / 39 m 3 /h 1000 / 850 / / 1050 / / 1150 / 750 Hmotnost (čistá/hrubá) kg 25,5 / 31,5 31,5 / 39,0 40,5 / 48,5 Rozměry (Š x H x V) mm VENKOVNÍ JEDNOTKA 38QUS018R8S 38QUS024R8S 38QUS036R8S Teplotní rozsah pro chlazení C -15 AŽ AŽ AŽ 50 Teplotní rozsah pro topení C -15 AŽ AŽ AŽ 24 Množství chladiva kg 1,35 1,5 2,4 Strana kapaliny/strana plynu palce 1/4-1/2 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 35,5 / 38,5 49,5 / 53,0 67,0 / 73,5 Rozměry (Š x H x V) mm Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při libovolné frekvenci V / 50 Hz / 1 f * Předběžné údaje 50

52 Kanálová jednotka XPower 42QSS TŘÍFÁZOVÉ VNITŘNÍ JEDNOTKA 42QSS036R8S 42QSS048R8S 42QSS060R8S VENKOVNÍ JEDNOTKA 38QUS036R8T 38QUS048R8T 38QUS060R8T Chladicí výkon kw 10,50 (2,70-11,70) 14,00 (4,20-15,20) 15,40 (5,80-17,20) Topný výkon kw 11,60 (2,50-13,50) 15,60 (3,70-18,00) 18,00 (4,60-20,50) Topný výkon při -7 C kw 9,90 11,60 12,60 Topný výkon při -10 C kw 9,10 10,70 11,80 Topný výkon při -15 C kw 8,10 9,10 10,20 SEER/SCOP (průměrný)/ SCOP (teplejší) W/W 6,2 / 4,0 / 5,1 6,1 / 4,0 / 5,0 6,1 / 4,0 / 5,1 Energetický štítek A++ / A+ / A+++ A++ / A+ / A++ A++ / A+ / A+++ Roční spotřeba energie kwh 593 / 2800 / / 4130 / / 4200 / 3486 EER/COP W/W 2,80 / 3,80 2,72 / 3,69 2,82 / 3,38 Nominální proud (chlazení) A 6,8 8,3 9 Nominální příkon (chlazení) W Nominální proud (topení) A 5,4 6,7 8,6 Nominální příkon (topení) W VNITŘNÍ JEDNOTKA 42QSS036R8S 42QSS048R8S 42QSS060R8S Hladina akustického výkonu db(a) Hladina akustického tlaku (vysoká/střední/nízká) db(a) 45 / 42 / / 49 / / 52 / 50 Průtok vzduchu (vysoký/střední/nízký) m 3 /h 1400 / 1150 / / 2040 / / 2210 / 1820 Hmotnost (čistá/hrubá) kg 40,5 / 48,5 47,5 / 56,0 46,0 / 55,5 Rozměry (Š x H x V) mm VENKOVNÍ JEDNOTKA 38QUS036R8T 38QUS048R8T 38QUS060R8T Teplotní rozsah pro chlazení C -15 až až AŽ 50 Teplotní rozsah pro topení C -15 AŽ AŽ AŽ 24 Množství chladiva kg 2,4 2,8 2,95 Strana kapaliny/strana plynu palce 3/8-5/8 3/8-5/8 3/8-5/8 Běžná délka potrubí m Min. délka potrubí m Max. délka potrubí m Max. rozdíl m Přídavná náplň g/m Hladina akustického výkonu db(a) Hladina akustického tlaku db(a) Průtok vzduchu m 3 /h Hmotnost (čistá/hrubá) kg 81,5 / 87,0 107,0 / 120,0 112,0 / 125,0 Rozměry (Š x H x V) mm Napětí/Hz/f Poznámka * Akustické údaje pro režim chlazení * -7 C / -10 C / -15 C topení při libovolné frekvenci V / 50 Hz / 3 f * Předběžné údaje Základní funkce Automatická detekce úniku Automatické odmrazování Automatické natočení Automatické opětovné spuštění Časovač Režim Turbo Režim spánku Režim sušení Můj režim Paměť polohy žaluzií Prevence studeného průvanu Elektrická napěťová ochrana (168 až 264 V) Dálkový ovladač s jasným LCD displejem Kabelové ovládání

53

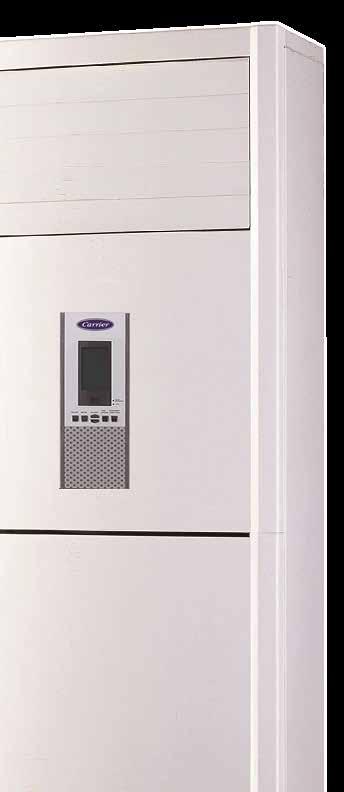

54 Sloupová jednotka XPower 42QFJ 3D DC invertor Časovač Režim Turbo Režim sušení Automatická detekce úniku 53

55 Elegantní vzhled a maximální pohodlí s energetickou účinností

56 Sloupová jednotka XPower 42QFJ Hlavní parametry 3D DC INVERTOR: Venkovní jednotka je vybavena kompresorem s technologií stejnosměrného invertoru a motorem ventilátoru stejnosměrného invertoru. Vnitřní jednotka je rovněž vybavena motorem ventilátoru stejnosměrného invertoru. Díky 3 motorům s DC invertorem jednotka dosahuje maximální výkonnosti a úspor energie. DVOJITÉ ROTAČNÍ KOMPRESORY: Jednotky od do BTU (britská tepelná jednotka) jsou vybaveny stejnosměrnými dvojitými rotačními kompresory, které přispívají k vysokému výkonu a spolehlivosti systému. Dvou rotační kompresní válce, vzájemně odsazené o 180 a stejnosměrný bezuhlíkový motor s perfektně vyváženou hřídelí, snižují vibrace a hluk i během provozu při velmi nízkých otáčkách. Mezi minimální a maximální kapacitou je extrémně široký rozsah, proto je systém vždy optimalizován tak, aby poskytoval maximální komfort při extrémně vysokých úrovních účinnosti. A 3D ŽALUZIE PRŮTOKU VZDUCHU: Jednotka může pro splnění podmínek instalace rozvádět vzduch ve třech směrech a v úhlu 90. AUTOMATICKÝ REŽIM: Jednotka může automaticky změnit svůj provozní režim a kapacitu podle teplotního rozdílu mezi teplotou pokoje a nastavenou teplotou. CHYTRÝ LCD DISPLEJ: Vestavěný displej zobrazuje všechny operace a funkce, včetně chybových kódů v případě poruchy.

57 Sloupová jednotka 42QFJ Technické parametry VNITŘNÍ JEDNOTKA 42QFJ048DS-1 42QFJ060DS-1 VENKOVNÍ JEDNOTKA 38QUS048DT-2 38QUS060DT-1 Jmenovitý Počet britských tepelných jednotek za hodinu Jmenovitý chladicí výkon kw 14 15,4 SEER 5,8 6 Třída energetické účinnosti A+ A+ Jmenovitý topný výkon kw 14,6 17 SCOP 4 4 Třída energetické účinnosti A+ A+ VNITŘNÍ JEDNOTKA 42QFJ048DS-1 42QFJ060DS-1 Vnitřní průtok vzduchu (Vys/Stř/Níz) (bez potrubí) m 3 /h 2529/1962/ /1962/1735 Vnitřní hladina akustického tlaku (Vys) db(a) 57,5/54/49 57,5/54/49 Vnitřní hladina akustického výkonu (Vys) db(a) Rozměry (Š x H x V) mm 610x390x x390x1925 Hmotnost kg 60,8 60,8 VENKOVNÍ JEDNOTKA 38QUS048DT-2 38QUS060DT-1 Jmenovitý příkon W Jmenovitý proud A Venkovní hladina akustického tlaku db(a) Venkovní hladina akustického výkonu db(a) Rozměry (Š x H x V) mm 952x415x x415x1333 Hmotnost kg 126,6 126,6 Chladivo R410A R410A Max. délka potrubí m Max. rozdíl m Teplotní rozsah pro chlazení C Teplotní rozsah pro topení C -15 až až 24 * Předběžné údaje Napájení V -Hz -fáze V / 50 Hz / 3 f V / 50 Hz / 3 f Poznámka: Kapacity chlazení vychází z teploty vnitřního vzduchu 27 C (suchého teploměru) / 19 C (vlhkého teploměru) a teploty venkovního vzduchu 35 C (suchého teploměru) / 24 C (vlhkého teploměru). Kapacity topení vychází z teploty vnitřního vzduchu 20 C (suchého teploměru) / 15 C (vlhkého teploměru) a teploty venkovního vzduchu 7 C (suchého teploměru) / 6 C (vlhkého teploměru). Š x H x V = šířka x hloubka x výška Základní funkce Automatická detekce úniku Automatické odmrazování Automatické natočení Automatické opětovné spuštění Časovač Režim Turbo Režim spánku Režim sušení Můj režim Paměť polohy žaluzií Prevence studeného průvanu Elektrická napěťová ochrana (168 až 264 V) Dálkový ovladač s jasným LCD displejem Kabelové ovládání

58

59 AHI CARRIER SOUTH EASTERN EUROPE AIR CONDITIONING S.A. Společnost AHI CARRIER South Eastern Europe Air Conditioning S.A. odpovídá za evropské aktivity společnosti AHI CARRIER FZC ve střední a jihovýchodní Evropě, pokud se jedná o distribuci a poprodejní servis výrobků pro klimatizaci společností Carrier, Toshiba a Totaline*. S ústředím v Řecku a pobočkou v Soluni společnost odpovídá za dále uvedené vedoucí kanceláře: Řecko AHI Carrier S.E. Europe S.A. Centrála Atény Řecko Pobočka Soluň Bulharsko AHI Carrier HVAC Bulgaria EOOD Rumunsko AHI Carrier Romania SRL Rakousko AHI Carrier GmbH Česká republika AHI Carrier CZ s.r.o. NAŠE POSLÁNÍ: Být volbou číslo jedna pro naše zákazníky v oboru klimatizace, vytápění, větrání a průmyslového chlazení v celém regionu. NÁŠ CÍL: Vytvářet komfortní a produktivní prostředí, bez zřetele na klimatické podmínky, nabízením řešení zajišťujících vysokou kvalitu pokojového vzduchu. 58

60 HODNOTY Výkonnost a kvalita: Jsme odhodlaní poskytovat služby a výrobky ve vysoké kvalitě a s vysokou účinností, abychom neustále posilovali naše vedoucí postavení. Dodáváme trvanlivé a velmi výkonné výrobky, které překračují očekávání našich zákazníků. Inovace: Trvale se zaměřujeme na poskytování novátorských a spolehlivých výrobků a služeb, které vylepšují naše životní prostředí a životní podmínky. Rozvoj zaměstnanců: Nejhodnotnějšími aktivy naší společností jsou její zaměstnanci. Proto podporujeme personální a profesionální rozvoj investicemi do školení. Věříme ve vytváření pracovního prostředí, ve kterém vládnou schopnější odborníci, respekt a různorodost. Péče o zákazníky: Potřeby našich zákazníků jsou ve středu našeho zájmu. Neustále se snažíme tyto potřeby předvídat a uspokojovat tím, že dodáváme velmi kvalitní výrobky, služby a novátorská řešení na konkurenceschopné úrovni. Podnikatelské zásady: Dodržování nejvyšších norem etického a profesionálního chování je pevným závazkem naší společnosti. Patří sem vztahy s našimi zákazníky, dodavateli, konkurenty a místními společenstvími, ve kterých podnikáme, a samozřejmě s našimi zaměstnanci. Bezpečnost a ochrana zdraví při práci: Zajištění bezpečnosti našich zaměstnanců, zákazníků a životního prostředí je pro nás základní hodnotou. Vždy chráníme své zaměstnance a pracoviště před riziky. Naše výrobky a služby jsou pro zákazníka bezpečné. 59
