1 Jednotky přesné klimatizace Přinášíme vám technologii úpravy vzduchu pro IT 130

2 Telekomunikační 2, Jednotky přesné klimatizace Jednotky přesné klimatizace ENERGY INVERTER

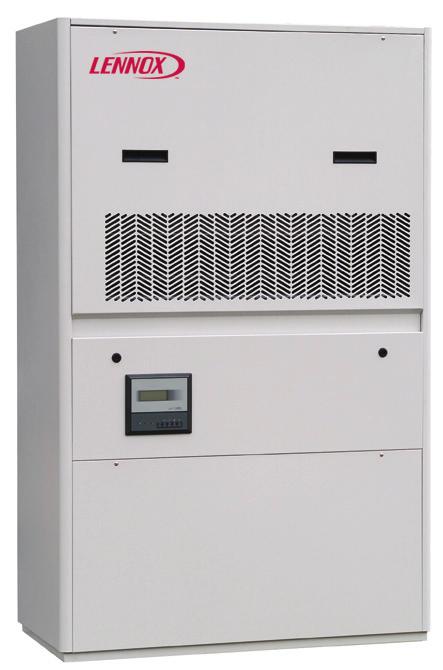

3 @DNOVA 2,5 26 Telekomunikační jednotky Hlavní oblasti uplatnění Telekomunikační stanice Proč tato volba? Energetická účinnost Spolehlivost Vysoká kvalita Obecný popis jsou navrženy pro vnitřní nebo vnější instalaci v telekomunikačních stanicích. Využívají se ke spolehlivému řízení teploty v technologických prostředích s vysokým tepelným zátížením. Instalace je snadná a rychlá. Jednotky THN a THX jsou systémy s možností spuštění hned po instalaci, jelikož vyžadují jen uchycení pomocí šroubů a připojení elektrického napájení. Údržbu a servis usnadňuje plný přístup ke všem součástem z čelní strany jednotek. Není třeba žádný další přístup servisních pracovníků k citlivým vnitřním částem. Dostupné typy a konfigurace: THN: kompaktní vnitřní nástěnná jednotka (proudění vzhůru / proudění dolů / výtlak dopředu) THX: kompaktní venkovní nástěnná jednotka (proudění vzhůru/dolů u několika modelů na vyžádání) THS: podstropní split jednotka Hlavní součásti Konstrukce jednotky je vyrobena ze silného pozinkovaného plechu, vnější části pak z hliníkové slitiny 5005 (THX) nebo pozinkovaného plechu se základním nátěrem RAL 9002 (THN, THS). Okruh chladiva je celý vyráběn v závodě LENNOX a jeho součásti jsou certifikovány dle normy PED 97/23, stejně jako svářecí stroje používané při výrobě. Rotační nebo kompresory jsou dostupné s chladivy typu HFC (R410A, R134a, R407C). (THX, THN) jsou vybaveny jednostranně sacími odstředivými ventilátory s dozadu zahnutými lopatkami. Výparník je vyroben z měděných trubek a hliníkových lamel. Vana pro odvod kondenzátu je standardně z pozinkovaného plechu (volitelně z nerezové oceli). Axiální ventilátory u kondenzátoru (THX, THS) používají kvůli snížení hlukových emisí 6pólové motory. Řízení jsou standardně vybaveny základním mikroprocesorem s LCD displejem. Dostupné příslušenství Nouzové volné chlazení Dvojité elektrické napájení Možné volné kontakty pro výstražná hlášení Epoxidový nátěr kondenzátoru Vysoký podíl citelného tepla Elektronický expanzní ventil Filtrace EU4 + indikace zanesení filtru Volné chlazení Technologie bočního volného chlazení Mikroprocesor Elektronické řízení rychlosti otáček ventilátorů u kondenzátoru Propojitelnost (ModBus, TCP/IP, Bacnet...) 132

4 Obecné THN R407C Počet kompresorů (2) ,4 5,6 7,1 9,0 10,9 11,9 15,0 17,2 17,1 20,8 22,4 25,6 4,4 5,4 7,1 9,0 10,9 11,9 14,7 16,5 17,1 20,8 22,4 24,6 1 0, ,98 0, r Průtok vzduchu m 3 /h Hladina akustického výkonu Akustický tlak (ve vzdálenosti 10 m ve volném prostoru) Šířka THX R407C Počet kompresorů (2) ,5 5,6 7,3 8,9 10, ,1 9,1 10,8 13,1 15,2 4,5 5,5 7,3 8,9 10, ,7 9,1 10,2 11,4 13,5 1 0, ,97 1 0,94 0,87 0,89 1r Průtok vzduchu m 3 /h Hladina akustického výkonu Akustický tlak (ve vzdálenosti 10 m ve volném prostoru) Šířka THS R407C Počet kompresorů (2) ,7 3,5 4,5 5,6 7,3 9,0 10,4 12,0 14,3 2,7 3,1 4,5 5,4 7,3 8,7 9,9 11,8 12,9 1 0,89 1 0,96 1 0,97 0,95 0,98 0,90 1r 1r 1r Průtok vzduchu výparníkem m 3 /h Průtok vzduchu kondenzátorem m 3 /h Hladina akustického výkonu Akustický tlak (ve vzdálenosti 10 m ve volném prostoru) Vnitřní jednotka Šířka Venkovní jednotka Šířka (1) Podmínky uvnitř: 27 C / r. v. 40 % / podmínky venku: 35 C (2) 1r znamená rotační kompresor 133

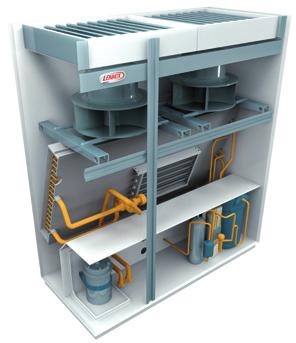

5 Jednotky přesné klimatizace Hlavní oblasti uplatnění Místnosti s výpočetní technikou Datová centra Proč tato volba? Energetická účinnost Spolehlivost Vysoká kvalita Úplný přístup zepředu Obecný popis Dostupné konfigurace Série jednotek přesné klimatizace INNOV@ je navržena s ohledem na respektování všech parametrů ochrany přírody; jednotky jsou dokonalým řešením všech technických požadavků různých technologických konceptů (počítačové sály, datová centra, velíny, elektronické zpracování dat, textilní průmysl, metrologické místnosti atd.). Díky výjimečnému vzhledu se zaoblenými okraji, inovativní barvě a skvělým výkonům se jednotky řady INNOV@ staly novým standardem kvality v oblasti přesné klimatizace. Novou možností je použití chladiva R410 A. Nejvyšší energetická účinnost, nejmenší rozměry a nejnižší hladina hluku: Takové byly cíle společnosti LENNOX při vývoji nové řady INNOV@ jednotek navržených k celodennímu provozu po celý rok. Snížení spotřeby energie v porovnání s tradičními technologiemi dosahuje hodnoty až 45 %. s prouděním dolů s prouděním vzhůru s prouděním dolů s prouděním vzhůru s výtlakem dopředu s výtlakem dopředu DX DX CW CW DX CW Hlavní součásti Všechny hlavní součásti jednotky jsou přístupné zepředu, čímž se snižují náklady na instalaci a údržbu: K elektrickému rozvaděči, kompresoru, ventilátorům, zvlhčovači, elektrickým ohřívačům, expanznímu ventilu a filtru kapalné fáze se lze dostat pouhým otevřením čelního panelu. To umožňuje rychlý a bezpečný servisní zásah. V jednotkách řady INNOV@ se z důvodu zajištění co nejvyšší účinnosti a spolehlivosti používají pouze nejnovější technologie a díly s mezinárodně uznávanou kvalitou. Technické prvky jako např. elektronický expanzní ventil, radiální ventilátory s obrácenými lopatkami a elektronicky řízené (EC) stejnosměrné motory nabízejí mnoho možností úspory energie. Řízení Veškeré funkce jednotek řady INNOV@ řídí mikroprocesorová regulace dostupná v základní nebo pokročilé grafické verzi. Tato regulace nabízí možnost vytvoření lokální sítě (LAN) propojením až 8 jednotek dohromady, čímž mimo jiné umožňuje vyvážení provozních dob v automatickém provozním režimu pomocí funkce střídání jednotek. Mikroprocesorová řízení jsou dostupná s LCD displejem (základní verze) nebo s grafickým displejem (pokročilá verze) a plně kompatibilní s většinou rozšířených komunikačních protokolů. Tým vývojářů softwaru společnosti LENNOX (LSDT) je navíc schopen přizpůsobit řízení speciálním přáním zákazníků. 134

6 Obecné údaje DX, VZDUCHEM CHLAZENÁ JEDNOTKA R407C Počet kompresorů 5,9 7,8 9,3 10,7 12,7 15,8 18,4 20,7 22,5 23,3 27,4 31,3 5,8 7,7 9,3 10,7 12,0 15,5 16,7 19,7 21,8 22,6 27,4 29,4 0,99 0,99 1,00 1,00 0,95 0,98 0,91 0,95 0,97 0,97 1 0, Průtok vzduchu m 3 /h Typ ventilátoru (2) EC EC EC EC EC EC EC EC EC EC EC EC INNOV@ DX, VZDUCHEM CHLAZENÁ JEDNOTKA R407C Počet kompresorů 41,2 26,9 31,9 35,9 41,9 44,8 53,5 57,9 61,4 68,7 76,2 94,4 124,7 40,0 26,9 31,9 35,2 40,6 44,8 49,9 48,6 57,7 61,8 68,6 86,8 113,5 0, ,98 0,97 1 0,93 0,84 0,94 0,90 0,90 0,92 0, Průtok vzduchu m 3 /h Typ ventilátoru (2) EC EC EC EC EC EC EC EC EC EC EC EC EC INNOV@ DX, VODOU CHLAZENÁ JEDNOTKA R407C ,3 7,0 8,9 10,0 11,8 15,5 17,7 19,7 22,0 22,8 26,9 30,5 5,2 6,8 8,9 10,0 11,4 15,5 16,1 16,7 21,8 22,3 26,9 27,1 0,99 0, ,97 1 0,91 0,85 0,99 0,98 1 0,89 Počet kompresorů Průtok vzduchu m 3 /h Typ ventilátoru (2) EC EC EC EC EC EC EC EC EC EC EC EC (1) Podmínky uvnitř: 24 C / r. v. 50 % / podmínky venku: 35 C nebo voda 40/45 C (2) Elektronicky řízený ventilátor Vhodné pro městskou vodu Pro velikosti lze volitelně použít odstředivé ventilátory Volitelné volné chlazení (přímé/nepřímé) Volitelně dvojí kapalina 135

7 Obecné údaje DX, VODOU CHLAZENÁ JEDNOTKA R407C ,8 26,7 31,4 35,7 41,3 43,9 53,0 57,4 60,0 68,0 74,9 92,9 122,3 38,6 26,7 31,4 35,6 39,2 43,4 50,9 49,4 60,0 65,3 68,2 81,7 102,7 0, ,95 0,99 0,96 0,86 1 0,96 0,91 0,88 0,84 Počet kompresorů Průtok vzduchu m 3 /h Typ ventilátoru (2) EC EC EC EC EC EC EC EC EC EC EC EC EC ) Podmínky uvnitř: 24 C / r. v. 50 % / voda 40/45 C (2) Elektronicky řízený ventilátor Vhodné pro městskou vodu Volitelně dvojí kapalina Volitelné volné chlazení (přímé/nepřímé) INNOV@, JEDNOTKA S CHLADICÍ VODOU ,1 11,4 16,6 17,7 23,5 28,1 42,5 7,4 9,3 11,4 14,6 17,2 20,4 25,3 34,9 0,92 0,84 1 0,88 0,97 0,87 0,9 0,82 Průtok vzduchu m 3 /h Typ ventilátoru (2) EC EC EC EC EC EC EC EC INNOV@, JEDNOTKA S CHLADICÍ VODOU ,6 56,9 74,2 85,7 87,9 112, ,7 50,1 60,8 68,6 76,5 89,7 101,6 0,89 0,88 0,82 0,80 0,87 0,80 0,80 Průtok vzduchu m 3 /h Typ ventilátoru (2) EC EC EC EC EC EC EC (1) Podmínky uvnitř: 24 C / r. v. 50 % (2) Elektronicky řízený ventilátor Voda vstup výstup: 7 12 C Pro velikosti lze volitelně použít odstředivé ventilátory Volitelné volné chlazení (přímé) 136

8 Obecné údaje JEDNOTKA S CHLADICÍ VODOU DOWNFLOW (VERZE S PROUDĚNÍM DOLŮ) 1500 (3) 1500 (4) 1800 (3) 1800 (4) 2100 (3) 2100 (4) 151,5 77,5 167,1 87,4 236,2 125,3 121,2 77,5 130,3 87,4 179,5 125,3 0,80 1 0,78 1 0,76 1 Průtok vzduchu m 3 /h Typ ventilátoru (2) EC EC EC EC EC EC (1) Podmínky uvnitř: 24 C / r. v. 50 % (2) Elektronicky řízený ventilátor (3) Voda vstup výstup: 7 12 C (4) Voda vstup výstup: C Volitelné volné chlazení (přímé) Dostupné příslušenství konfigurace IDual fluid (dvojí kapalina) Možné volné kontakty pro výstražná hlášení Sada pro detekci vody Paměť typu Flash Mikroprocesor Elektronické řízení rychlosti otáček ventilátorů u kondenzátoru Propojitelnost (ModBus, TCP/IP, Bacnet...) Grafický displej s dotykovou obrazovkou 137

9 ENERGY INVERTER 3 63 Jednotky přesné klimatizace Hlavní oblasti uplatnění Místnosti s výpočetní technikou Datová centra Proč tato volba? Energetická účinnost Spolehlivost Vysoká kvalita Obecný popis Nová řada klimatizačních jednotek pro přesnou klimatizaci INNOV@ ENERGY Inverter nabízí modulační chladicí výkon pro počítačové sály a datová centra. Technologie e-drive zabudovaná do jednotek přesné klimatizace umožňuje optimalizovat chladicí výkon dle daných požadavků, především v prostředích s extrémní hustotou, kde bývá chladicí výkon běžně nižší než navržený výkon. Díky modulačnímu chladicímu výkonu od % v kombinaci s rychlou reakční dobou při různé tepelné zátěži (6 Hz/s) nabízí jednotka INNOV@ ENERGY Inverter novou flexibilitu v systémech přesné klimatizace. Variabilní řízení teploty ve spojení s nízkou spotřebou elektřiny splňuje nutné požadavky na energetickou účinnost. Díky elektronicky řízeným (EC) motorům použitým nejen u ventilátorů, ale nyní také u kompresorů, jsme schopni maximalizovat úsporu energie. Nejvyšší energetická účinnost, nejmenší rozměry a nejnižší hladina hluku: To byly cíle společnosti LENNOX při vývoji nové řady INNOV@ ENERGY jednotek navržených k dodávce pouze vyžadovaného chladicího výkonu při celodenním provozu po celý rok. Snížení spotřeby energie v porovnání s tradičními technologiemi dosahuje hodnoty až 45 %. Dostupné konfigurace s prouděním dolů s prouděním vzhůru s prouděním dolů s prouděním vzhůru s výtlakem dopředu s výtlakem dopředu DX DX CW CW DX CW Hlavní součásti Všechny hlavní součásti jednotky jsou přístupné zepředu, čímž se snižují náklady na instalaci a údržbu: K elektrickému rozvaděči, kompresoru, ventilátorům, zvlhčovači, elektrickým ohřívačům, expanznímu ventilu a filtru kapalné fáze se lze dostat pouhým otevřením čelního panelu. To umožňuje rychlý a bezpečný servisní zásah. V jednotkách řady INNOV@ ENERGY se z důvodu zajištění co nejvyšší účinnosti a spolehlivosti používají pouze nejnovější technologie a díly s mezinárodně uznávanou kvalitou. Standardní technické prvky jako např. elektronický expanzní ventil, ventilátor s dozadu zahnutými lopatkami a EC motory nabízejí mnoho možností úspory energie. Řízení Všechny funkce jednotek řady INNOV@ ENERGY řídí pokročilá mikroprocesorová regulace, která je k dispozici ve standardní verzi nebo grafické verzi s dotykovou obrazovkou. Tato pokročilá regulace nabízí možnost vytvoření lokální sítě (LAN) propojením až 8 jednotek dohromady, čímž mimo jiné umožňuje vyvážení provozních dob v automatickém provozním režimu pomocí funkce střídání jednotek. Mikroprocesorová řízení jsou dostupná s LCD displejem (základní verze) nebo s grafickým displejem (pokročilá verze) a plně kompatibilní s většinou rozšířených komunikačních protokolů. Tým vývojářů softwaru společnosti LENNOX (LSDT) je navíc schopen přizpůsobit řízení speciálním přáním zákazníků. 138
