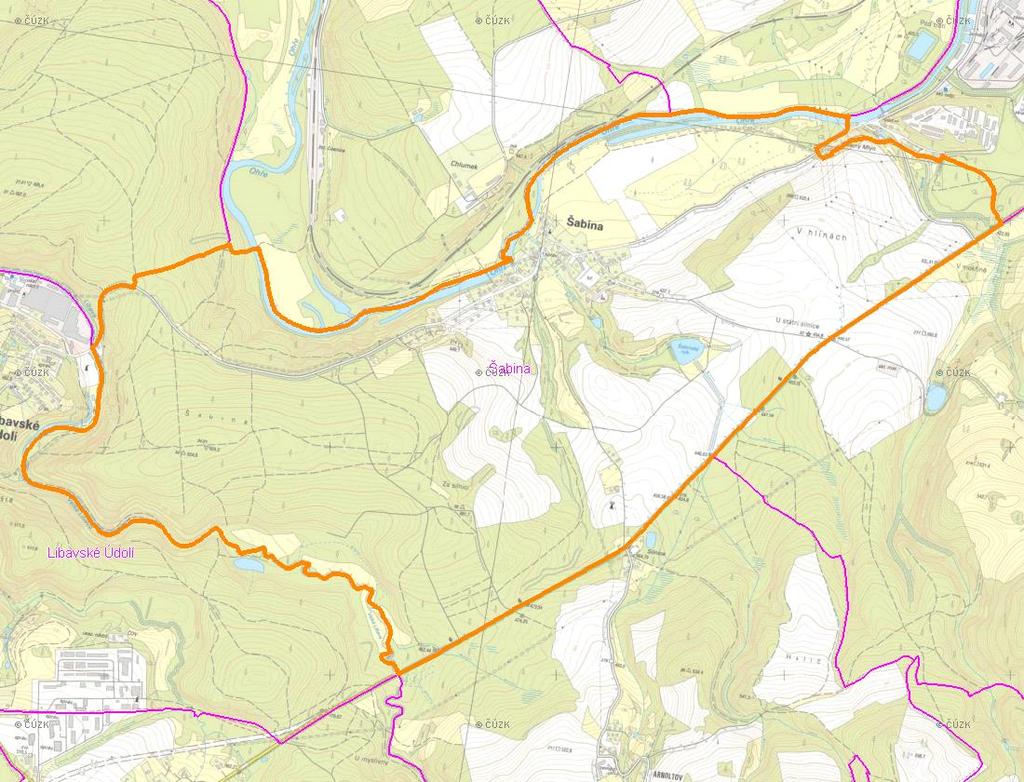

1 (karta obce: CZ41_128_1) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Kód obce (IČOB): 817 (538396) Číslo ORP3 (ČSÚ): 417 (417) Název ORP3: Sokolov Kód OPOU2 ČSÚ: 4173 Název OPOU2:: Kynšperk nad Ohří Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 8

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_128_1) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Obec leží v nadmořské výšce m.n.m. jihozápadně od Sokolova na pravém břehu podél řeky Ohře. Katastrálně obec sousedí s obcí Libavské Údolí a městem Březová. V obci není průmysl, většinu zástavby tvoří rodinné domky. V posledních letech obec vytvořila podmínky pro novou zástavbu RD, např.v jižní části obce nechala obec vybudovat inženýrské sítě pro 13 RD. Obcí protéká levobřežní bezejmenný přítok řeky Ohře, do které se na území obce vlévá. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Dotazník s údaji o demografickém vývoji obce, vodovodu, kanalizace, ČOV Rozhodnutí o povolení k vypouštění vyčištěných odpadních vod Technická dokumentace (geodetické zaměření, proj. dokumentace, maj. evidence) Stránka 2 z 8

3 (karta obce: CZ41_128_1) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r ,3 Voda fakturovaná celkem VFC tis.m3/r ,2 Voda fakturovaná pro obyvatele VFD tis.m3/r ,4 Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 66,1 66,4 66,4 8,5 Spec. potř. fakt. vody Qs l/(os.den) 75,6 66,4 75,8 88,2 Spec. potř. vody vyrobené Qs,v l/(os.den) 94,5 94,8 113,8 98,7 Průměrná denní potřeba Qp m3/d 27,4 27,4 32,9 28,2 Max. denní potřeba Qd m3/d 41,1 41,1 49,3 42,3 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 8

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_128_1) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice rekon. řadů rekon. ostatní Celkem [mil.kč Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r] 1,,8,6,4,2, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 8

5 (karta obce: CZ41_128_1) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Obec je zásobována z jediného zdroje pitné vody ze skupinového vodovodu Horka řadu I SVH. Přívodní řad, který byl vybudován v roce 199 odbočuje u Černého Mlýna ve armaturní vodoměrné šachtě a přes louku vchází do intravilánu obce. Původním zdrojem pitné vody v obci byly místní veřejné studny a vodovodní potrubí bylo dřevěné. V roce 1985 se přistoupilo k vybudování nového vodovodního řadu v obci. Celý vodovodní systém je tlakový, jednopásmový, pouze objekt hájovny na konci obce je zásoben samostatně přímo ze studny. Vodovodní síť tvoří rozvod v obci za armaturní šachtou na okraji obce. Před napojením místního rozvodu na přívodní řad je umístěn hydrant pro odvzdušnění celého přívodního řadu. Místní vodovodní síť byla v současné době rozšířena o vodovodní řad pro novou výstavbu RD ve středu obce a o řad k 13 RD. V obci převládají odběry pro trvale bydlící obyvatele v RD. Z technické vybavenosti je v obci pouze hostinec a smíšené zboží. V roce 212 bylo provedeno připojení 2 rodinných domů u rychlostní komunikace R6. Vodovodní řad -délka 46 m, materiál PE d63 - vede pod silnicí R6 v chráničce PVC DN 2 a je napojen na vodovod Arnoltova. V roce 212 byly zkolaudovány v rámci 1.etapy nové inženýrské sítě pro budoucí výstavbu rodinných domů Za Šabinou. Byl vystavěn nový vodovodní řad PE d9mm, délky 274 m s odbočkami pro 13 RD. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Ve výhledu nejsou v této lokalitě plánovány větší akce na rozšíření vodovodu. Dle potřeby budou prováděny pouze opravy a rekonstrukce ch řadů. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Nebanice. Zásobení pitnou vodou bude doplňováno balenou vodou. Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřebu. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Stránka 5 z 8

6 (karta obce: CZ41_128_1) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Základní parametry: Ozn.: Jednotky: Rok: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 4,4 4,5 4,9 4,7 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 6 z 8

7 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_128_1) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] Druh investice [mil. Kč/r]: specifická produkce odpadních vod obyvatelstvo Tab. E.1.3: Kanalizace - časový přehled výstavby ,4 41,2 41, 4,8 4,6 4,4 4,2 4, produkce odpadních vod nové investice 2,72 rek.stok.sítě rekon. ostatní Rok: Celkem [mil.kč 2,72 Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 3, 2,5 2, 1,5 1,,5, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 7 z 8

8 (karta obce: CZ41_128_1) E.2 POPIS STÁVAJÍCÍHO STAVU Kanalizace pro veřejnou potřebu v obci je oddílná. Obec byla odkanalizována v několika etapách od roku Poslední etapa byla dokončena v roce 29, kdy byla dokončena splašková kanalizace v lokalitě mezi řekou Ohří a hlavní průjezdnou komunikací, která protíná obec. Pro odvádění splaškových vod z lokality pro budoucí výstavbu RD Za Šabinou byla postavena kombinovaná kanalizace - gravitační a tlaková. Tlaková je opatřena čistícími šachtami a je ukončena připojením na gravitační kanalizaci, ta dále ústí do kanalizaci obce. Splaškové vody jsou převážně ze zástavby RD, od objektu hostince a obecního úřadu. Část stokové sítě byla zpočátku svedena na mechanicko - biologickou čistírnu odpadních vod kontejnerového typu DČB 3/15 umístěnou v zastřešeném objektu. Při kapacitním posouzení této ČOV bylo shledáno, že po napojení všech objektů do kanalizační sítě by kapacitně nevyhověla ani při navržené intenzifikaci. Proto bylo rozhodnuto o vybudování nové ČOV s kapacitou, která umožní zpracovat látkové zatížení 36 EO a je dostatečná pro současný stav počtu obyvatel i pro její výhledový rozvoj. Nová ČOV pro čištění odpadních vod z celé obce byla uvedena do provozu v roce 211. Současně byla zrušena ČOV DČB 3/15, přičemž čerpací stanice ČS 1 byla přepojena na nový tlakový řad HDPR d9, vedený na opačnou stranu přes komunikaci do gravitačního řadu svedeného na novou ČOV. Objekt nové ČOV je vybudován jako monoblok. Je zde umístěn kompletní proces čištění odpadních vod. Technologie zahrnuje čerpání ze kanalizační sítě ČS 2, hrubé předčištění a následné biologické čištění odpadních vod. Biologická část ČOV je tvořena jednou aktivační linkou zahrnující předřazenou denitrifikační nádrž, nitrifikační nádrž a dosazovací nádrž. Přebytečný kal je gravitačně zahuštěn, aerobně stabilizován a shromažďován v uskladňovací nádrži. E.3 POPIS NÁVRHOVÉHO STAVU Do výhledu není uvažováno s dalším odkanalizováním obce, předpokládají se pouze drobné rekonstrukce a opravy ch řadů. AKTUALIZACE - poznámky: Datum aktualizace: Popis: aktuální stav PRVK - základní verze, srpen 24, Hydroprojekt CZ a.s. Stránka 8 z 8
