1 Příručka pro práci s ORM-17 1

2 Obsah 1. Určení soupravy 2. Základní technické parametry a složení soupravy 3. Složení soupravy 4. Princip činnosti 4.1 CALID-3, detekční papírek na kapalné BCHL 4.2 Detekční trubičky s ruční pumpou 4.3 DETEHIT, detektor nervově paralytických látek 5. Způsob použití 5.1 CALID Detekční trubičky s ruční pumpou 5.3 DETEHIT 6. Dekontaminace soupravy 7. Skladování soupravy 1. Určení soupravy ORM-17 Souprava ORM-17 je určena ke zjištění bojových chemických látek ve vzduchu, na površích bojové techniky, materiálu a na terénu, ve vodě a potravinách vizuálně, na základě barevných změn indikačních zón detektorů. 2

3 Souprava umožňuje: a) Okamžité určení kapalných BCHL detektorem CALID-3 (látky H, G a V); b) Určení druhu použité BCHL ve vzduchu detekčními trubičkami s ruční pumpou: 1. trubičkou TT-11 (značení 3 červené proužky) nervové látky: látky G (GA tabun, GB sarin, GD soman, GF cyklosine, GP), látky V (VX), 2. trubičkou TT-12 (značení 2 zelené proužky) dusivé látky fosgen (CG), difosgen (DP) a krevní jedy kyanovodík (AC) a chlorkyan (CK), 3. trubičkou TT-14 (značení žlutý proužek a tečka) zpuchýřující látku lewisit (L), 4. trubičkou TT-15 (značení 2 žluté proužky): zpuchýřující látku yperit (H, HD); c) Kontrolu vody a potravin na přítomnost nervových látek (G,V) detektorem DETEHIT. 2. Základní technická data soupravy Rozměry: Hmotnost soupravy: Obsluha: Použitelnost při teplotě: 15 x 26 x 9 cm 1,4 kg 1 osoba 10 až 45 C, při teplotách pod 10 C lze detektory ohřát 3

4 3. Složení soupravy Tabulka 1. Složení soupravy ORM-17. položka balení 4 počet balení přenosná brašna 1 CALID-3, Detekční papírek kapalných CWA DETEHIT, Detektor nervových látek trubička TT-11, tři červené pruhy trubička TT-15, dva žluté pruhy trubička TT-14-1, jeden žlutý pruh s tečkou trubička TT-12, dva zelené pruhy ruční pumpa s náhradními díly otvírač detekčních trubiček a ampulek ohřívací polštářek trubiček knížka 12 listů tuba 10 proužků 10 trubiček v pouzdře 10 trubiček v pouzdře 10 trubiček v pouzdře 10 trubiček v pouzdře pozice v obr , čistící hadřík 1 7 příručka pro práci se soupravou 1 10

5 Obr. 1. Složení soupravy. 1) Kompletní souprava, 2) CALID-3, 3) DETEHIT, 4) Detekční trubičky, 5) Náhradní díly, 6) Hadřík, 7) Ohřívací poduška, 8) Otvírač ampulí, 9) Ruční pumpa, 10) Návod. 5

6 4. Princip činnosti 4.1 CALID-3, detekční papírek na kapalné BCHL Ihned po kontaktu s kapkami látky sarin (G), yperit (H) nebo typu V, dochází k jejich reakci s detekčním papírem za vzniku skvrn různého zbarvení. Druh BCHL se určí porovnáním vzniklých barevných skvrn s etalonem. 4.2 Detekční trubičky s ruční pumpou Prosátí předepsaného objemu přes detekční trubičky pomocí ruční pumpy umožňuje, na základě barevné změny příslušné detekční vrstvy detekční trubičky, určit přítomnost par nervových látek, zpuchýřujících látek yperitu a lewisitu, dusivých látek (fosgen, difosgen) a krevních jedů (kyanovodík, chlorkyan) ve vzduchu. 4.3 DETEHIT, detekční proužek nervově paralytických látek DETEHIT umožňuje zjištění přítomnosti nervových látek ve vzduchu, vodě, extraktech a na površích. Barevná reakce na detekční zóně proužku vyjadřuje nepřítomnost nervových látek. 5. Způsob použití soupravy Soupravu připravit k použití: po signálu "CHEMICKÉ NEBEZPEČÍ", při podezření, že byly použity BCHL, při přeletu nízkoletících cílů, dělostřeleckém nebo raketovém přepadu, na rozkaz nadřízeného. 6

7 Každý jednotlivý detektor je možné použít pro plnění úkolu zcela samostatně. Obvykle se používají následujícím způsobem. 5.1 CALID-3 Po odstranění krycí fólie z lepivé vrstvy se detekční papírek CALID-3 nalepí na suchý, očištěný povrch techniky, objektů, výstroje apod. Na technice se papírek umísťuje po jednom na jejich bocích, na levé straně zádě a v průběhu přesunu se umisťuje v zorném poli velitele nebo chemického pozorovatele (u automobilů na čelní sklo nad dráhu stěrače, u obrněné techniky na místo viditelné průzorem velitele). U výstroje se umisťuje na levý rukáv nad loktem a na přední část jedné z obuvi. Při zbarvení papírku se provádí srovnání s etalonem. Přítomnost BCHL sarinu, yperitu nebo VX se projeví skvrnami různé velikosti a zbarvení. Typ zjištěné látky se určí srovnáním vzniklé barevné skvrny s barevným etalonem na zadní straně obálky. V případě detekce na dříve kontaminovaných površích otíráním papírkem dojde k plošnému zabarvení papírku příslušným barevným odstínem (zamoření jednou látkou) nebo více odstíny (zamoření více látkami). Skvrny jiné barvy a jiného charakteru než jsou na etalonu, mohou být způsobeny rušivými látkami (pohonné hmoty, rozpouštědla, dekontaminační látky a směsi). 7

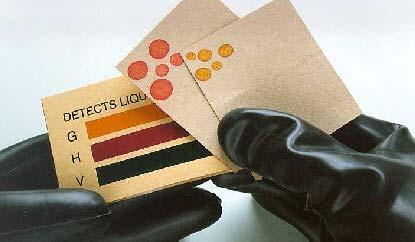

8 Obr. 2 Barevný etalon detekčního papírku CALID-3 Obr. 3 Detekce BCHL pomocí papírku CALID-3 8

9 5.2 Detekční trubičky s ruční pumpou Obr. 4 Otevírání trubiček Obr. 5 Rozbíjení ampulek 9

10 Tabulka 2. Citlivost detekčních trubiček. Trubička Dokázaná látka Citlivost mg/m 3 ve vzduchu TT 11 GB, GD, GF, GP, VX 0,05 TT 12 CG ( DP), AC, CK 5 TT 14 L 1 TT 15 H, HD 3 Trubička TT-11 (tři červené proužky) ampule s pufrem žlutá sklenì ná vrstva impregnovaná substrátem celulosová vrstva se substrátem ampule s pufrem Obr. 6 Schéma detekční trubičky TT-11 10

11 Zjišťování nervových látek: - Ze zásobníku se vyjme trubička označená třemi červenými proužky, odlomí se obě její špičky - bodcem v otvírači trubiček, označeným červeně se rozbije pouze horní ampulka (u označeného konce, nad bílou vrstvou) a její obsah se setřese na bílou indikační vrstvu; - připravená trubička se zasune neoznačeným koncem do pumpy a provede se 10 zdvihů; - po prosátí vzduchu se 2 minuty vyčká; - trubička se vyjme z pumpy, bodcem bez barevného označení v otvírači se rozbije dolní ampulka a důkladně se setřepe její obsah přes žlutou až na bílou indikační vrstvu; - po 2 minutách se porovná zbarvení obou vrstev. Důkazem přítomnosti nervové látky v koncentraci 0,05 mg.m -3 a více je nezměněná, bílá barva indikační vrstvy ve srovnání se srovnávací žlutou vrstvou trubičky. Důkazem nepřítomnosti nervové látky je změna barvy detekční vrstvy do podobné žluté, jako srovnávací vrstva trubičky. Zjišťování nervových látek v koncentracích nižších než 0,05 mg.m -3 se provádí tak, že po prosátí trubičky vyčkáme 10 minut před rozbitím druhé ampulky. Ostatní kroky zůstávají stejné. 11

12 Trubička TT-15 (dva žluté proužky) indikaèní vrstva Obr. 7 Schéma detekční trubičky TT-15 Zjišťování zpuchýřujících látek (yperit, H, HD): - Ze zásobníku se vyjme trubička označená dvěmi žlutými proužky, odlomí se oba její hroty v otvírači trubiček; - připravená trubička se zasune neoznačeným koncem do pumpy a provede 30 zdvihů; - v následujících 5 minutách se pozoruje vývoj oranžového zbarvení ve srovnání s etalonem na zásobníku trubiček. Průběh reakce lze urychlit použitím ohřívacího polštářku; V nepřítomnosti BCHL a pokud nedojde k barevné reakci detekční vrstvy, lze trubičku použít opakovaně 10x v následujících čtyřech hodinách. 12

13 Trubička TT-14 (jeden žlutý proužek a tečka) indikaèní vrstva ampule s èinidlem Obr. 8 Schéma detekční trubičky TT-14 Zjišťování zpuchýřující látky lewisit (L): - Ze zásobníku se vyjme trubička označená jedním žlutým proužek a tečkou, odlomí se oba její hroty v otvírači trubiček; - připravená trubička se zasune neoznačeným koncem do pumpy a provede 30 zdvihů; - rozbije se ampulka bodcem v otvírači trubiček, označeným žlutým proužkem a její obsah se setřese na indikační vrstvu; - porovná se zabarvení indikační vrstvy s etalonem zásobníku trubiček. 13

14 Trubička TT-12 (dva zelené proužky) indikaèní vrstva pro kyan (AC) indikaèní vrstva pro chlorkyan (CK) indikaèní vrstva pro fosgen (CG) a difosgen (DP) Obr. 9 Schéma detekční trubičky TT-12 Zjišťování dusivých BCHL (fosgen, difosgen) a krevních jedů (kyanovodík, chlorkyan): - Ze zásobníku se vyjme trubička označená dvěma zelenými proužky, odlomí se oba její hroty v otvírači trubiček; - připravená trubička se zasune neoznačeným koncem do pumpy a provede 30 zdvihů; - v následujících 5 minutách se pozoruje vývoj zbarvení na jednotlivých indikačních vrstvách a porovná se s etalonem na zásobníku trubiček. V nepřítomnosti BCHL a pokud nedojde k barevné reakci detekční vrstvy, lze trubičku použít opakovaně 10x v následujících čtyřech hodinách. 14

15 Práce s trubičkami při nízkých teplotách (pod 10 C) Při teplotách okolí pod 10 C je třeba trubičky ohřívat. K tomu se použije ohřívací sáček takto: - otevři vnější obal a vyjmi sáček - jemně protřepej - obal trubičku ohřívajícím se sáčkem a drž v ruce (obr. 10) Ohřívá se vždy po ukončení prosávání, respektive po následném rozbití ampulky, ohřívá se po celou dobu stanovenou až po vyhodnocení reakce Obr. 10 Ohřev trubičky při nízkých teplotách 15

16 5.3 Detekční proužek DETEHIT Obr. 11 Schéma detekčního proužku DETEHIT; 1) detekční zóna (bílá), 2) srovnávací zóna (žlutá), 3) indikační papírek impregnovaný substrátem a indikátorem. Zjištění přítomnosti nervově paralytických látek v prostředí: - Z tuby se vyjme blok detekčních proužků; - Z bloku detekčních proužků se vyjme jeden proužek roztržením folie; - Část proužku s bílou a žlutou tkaninou navlhčit vodou; indikační papír proužku musí zůstat suchý. Aby se v průběhu detekce papír proužku nenavlhčil, je možné detekční proužek (např. při analýze vody a potravin), přelomit opakovaným přehnutím a oddělit část s detekční tkaninou a barevným etalonem od indikačního papírku a část proužku s indikačním papírem uchovávat v suchu 16

17 - Tkaninu umístit do analyzovaného prostředí na dobu minimálně.: 2 min ve vzduchu nebo 5 min. při kontrole vody a povrchů. - Tkaninu vyjmout z analyzovaného prostředí a v případě potřeby, je-li znečištěna, omýt čistou vodou; - Na dobu 2 minut přitisknout indikační papír na bílou detekční tkaninu (obr. 12); - Po sejmutí indikačního papíru porovnat zabarvení detekční tkaniny se zbarvením etalonu (obr.13). Důkazem přítomnosti nervově paralytických látek je bílá, nezměněná barva detekční tkaniny. Důkazem nepřítomnosti nervově paralytických látek je změna barvy detekční tkaniny do podobně žluté, jako srovnávací etalon. 17

18 Obr. 12 Přeložení proužku DANGER SAFE Obr. 13 Vyhodnocení testu 18

19 Tabulka 3 Tabulka detekčních limitů pro DETEHIT Detekční limit Látka Tabun GA Sarin GB Soman GD Cyklosin GF Látka GP Látka VX ve vzduchu (mg/m 3 ) po expozici ve vodě (mg/m -3 ) na povrchu (g/m 2 ) 2 min 20 min 5 min 30 min 0,0800 0, ,2 0,0100 0, ,0080 0, ,4 0,0030 0, ,1 0,0050 0, ,2 0,0500 0, ,3 Platí pro teploty C 19

20 6. Dekontaminace soupravy Vnější povrch soupravy, lze dekontaminovat otíráním tampony s dekontaminační směsí běžnou pro dekontaminaci techniky a výstroje a hadrem, zvlčeným vodou. Kontrolu úplnosti odmoření nervových látek je možné provést detekčním proužkem DETEHIT. 7. Skladování soupravy Souprava ORM-17 musí být skladována v krytých, čistých a větratelných skladech, chráněna před přímými povětrnostními vlivy, vlhkostí, sálavým teplem topných těles a znečištěním. Při skladování do 35 C je doba použitelnosti soupravy (především jejích funkčních detekčních částí) 5 let. Doba použitelnosti každého jednotlivého detektoru je vyznačena na jeho ochranném obalu. 20
