1 RELAY G55 Bezdrátový digitální systém pro kytary Uživatelská příručka Manuál RELAY G55 1 z 19

2 Tento návod v českém jazyce je majetkem společnosti AUDIO PARTNER s.r.o. Děkanská vinice I 1644, Praha 4 Tel.: Kontakt david.sura@audiopartner.com a jeho šíření, půjčování, pořizování kopií či reprodukování jako celku, zrovna tak jako jakékoliv jeho části kopírováním, fotografickými metodami, skenováním či převáděním do elektrického formátu je zakázáno. Cílem návodu je seznámit uživatele s funkcemi přístroje a proto všechny běžné termíny nemusí být dopodrobna vysvětleny. Návod je volným překladem podstatné části originálu z anglického jazyka a firma Line 6, ani její distributor nenese odpovědnost za případné škody, vzniklé na základě chyb v návodu a to i v originálním, jakož i za nesprávnou funkci přístroje, která by se projevila v celé sérii výrobků. Mrkněte se také na a zaregistrujte se na jako uživatel přístroje z dílny firmy Line 6. Ze stránek si můžete stáhnout další manuály (v angličtině, němčině, španělštině, francouzštině, holandštině). VAROVÁNÍ: Pro omezení rizika požáru nebo úrazu elektrickým proudem nevystavujte přístroje dešti nebo vlhku. UPOZORNĚNÍ: Pro omezení rizika požáru nebo úrazu elektrickým proudem nerozebírejte přístroje šrouby. Uvnitř přístroje nejsou prvky, které může opravovat uživatel. V případě potřeby se obraťte na odborný servis. CERTIFIKACE Toto zařízení bylo odzkoušeno a vyhovuje požadavkům na digitální zařízení třídy B podle norem FCC, části 15. Provoz zařízení je podmíněn dvěma okolnostmi: (1) Toto zařízení nesmí způsobovat rušivé interference, (2) musí akceptovat přijaté interference, včetně rušení, jež může způsobit nežádoucí funkci. VAROVÁNÍ: Změny nebo úpravy, které nejsou výslovně písemně schváleny firmou Line 6, mohou omezit oprávnění uživatele k provozování přístrojů. PROHLÁŠENÍ Vysílač Relay G55 nesmí být provozován ve spojení s jakoukoliv jinou anténou nebo společně umístěn s jiným vysílačem. Manuál RELAY G55 2 z 19

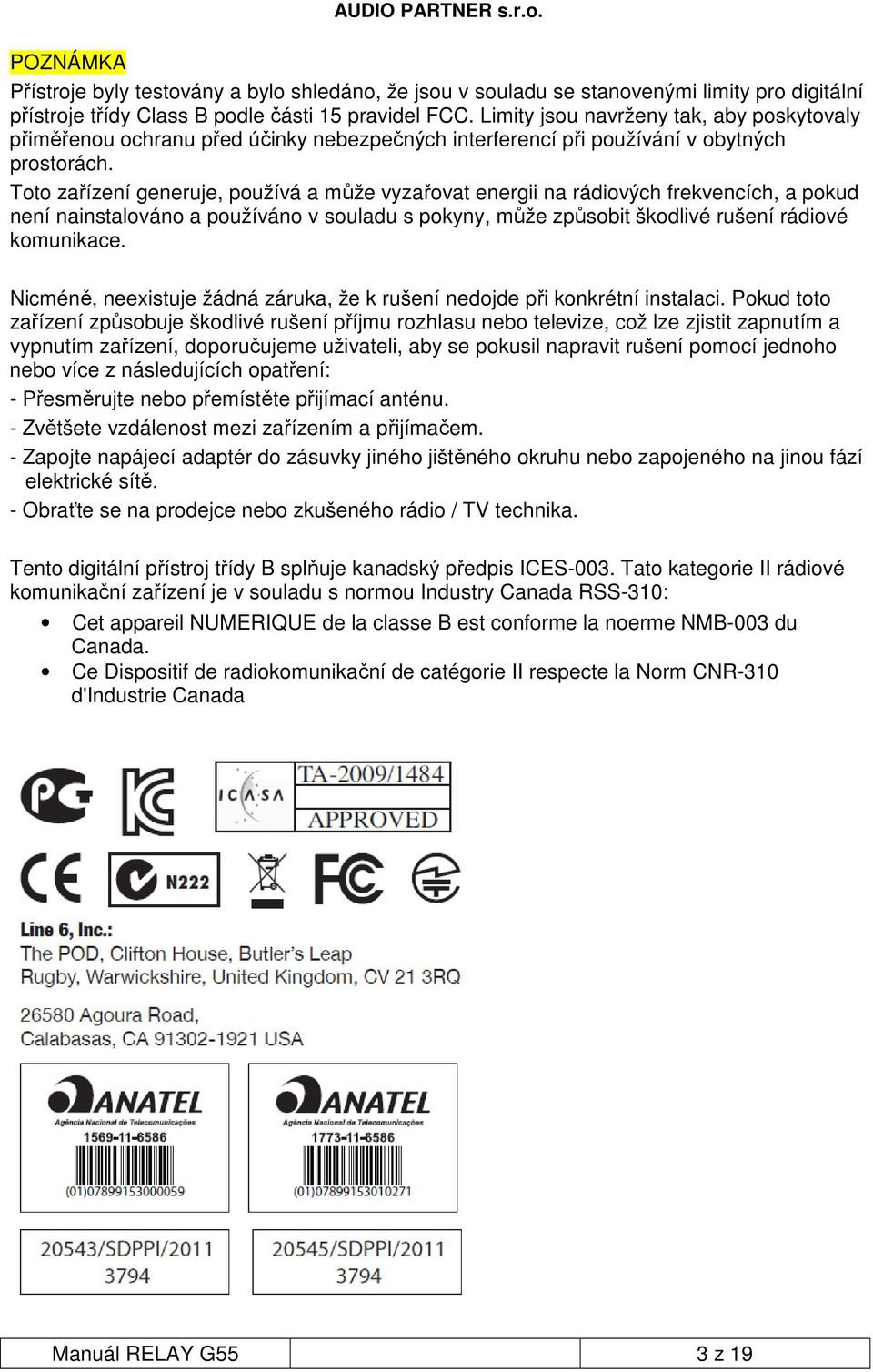

3 POZNÁMKA Přístroje byly testovány a bylo shledáno, že jsou v souladu se stanovenými limity pro digitální přístroje třídy Class B podle části 15 pravidel FCC. Limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu před účinky nebezpečných interferencí při používání v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat energii na rádiových frekvencích, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiové komunikace. Nicméně, neexistuje žádná záruka, že k rušení nedojde při konkrétní instalaci. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit zapnutím a vypnutím zařízení, doporučujeme uživateli, aby se pokusil napravit rušení pomocí jednoho nebo více z následujících opatření: - Přesměrujte nebo přemístěte přijímací anténu. - Zvětšete vzdálenost mezi zařízením a přijímačem. - Zapojte napájecí adaptér do zásuvky jiného jištěného okruhu nebo zapojeného na jinou fází elektrické sítě. - Obraťte se na prodejce nebo zkušeného rádio / TV technika. Tento digitální přístroj třídy B splňuje kanadský předpis ICES-003. Tato kategorie II rádiové komunikační zařízení je v souladu s normou Industry Canada RSS-310: Cet appareil NUMERIQUE de la classe B est conforme la noerme NMB-003 du Canada. Ce Dispositif de radiokomunikační de catégorie II respecte la Norm CNR-310 d'industrie Canada Manuál RELAY G55 3 z 19

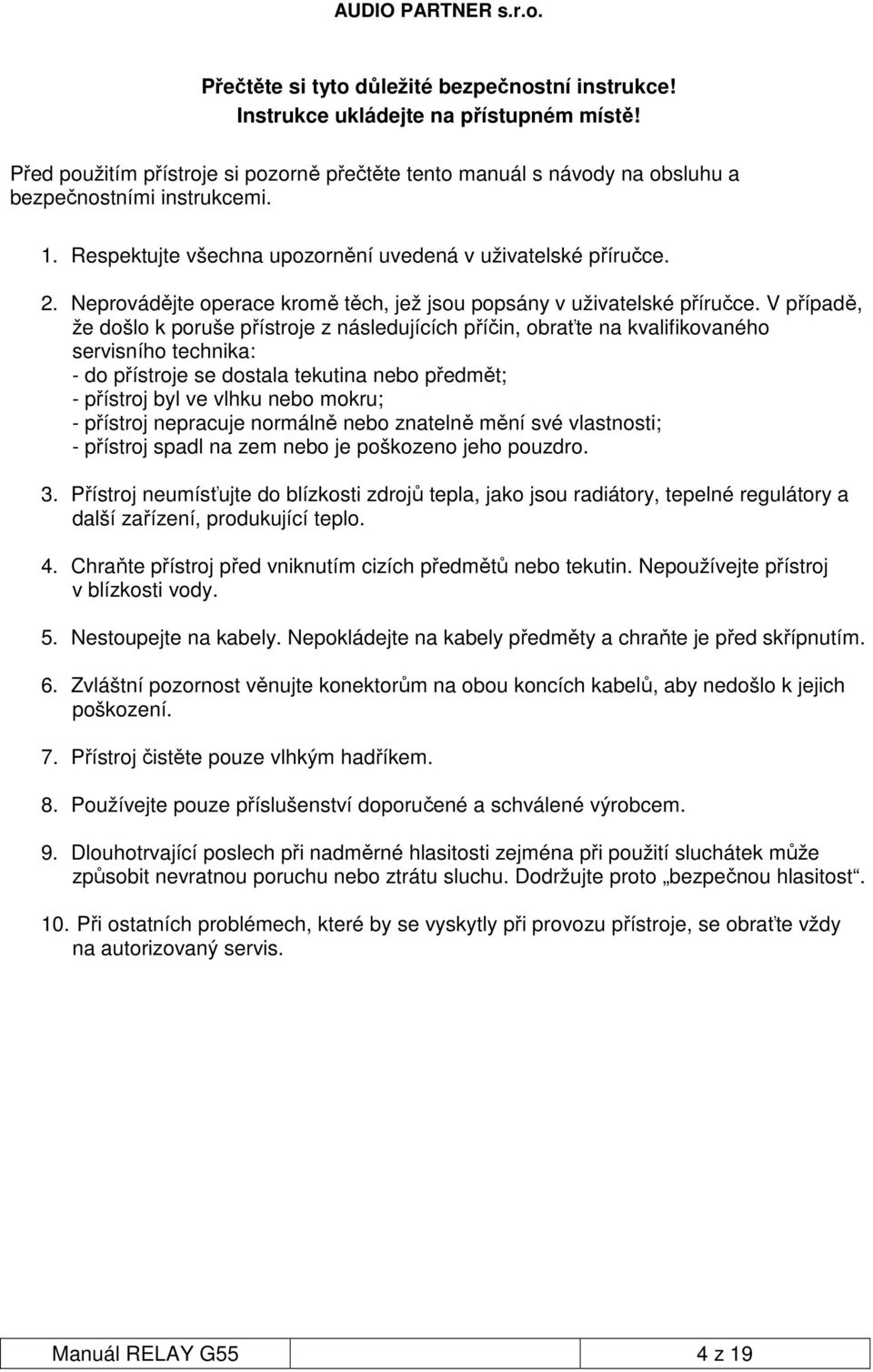

4 Přečtěte si tyto důležité bezpečnostní instrukce! Instrukce ukládejte na přístupném místě! Před použitím přístroje si pozorně přečtěte tento manuál s návody na obsluhu a bezpečnostními instrukcemi. 1. Respektujte všechna upozornění uvedená v uživatelské příručce. 2. Neprovádějte operace kromě těch, jež jsou popsány v uživatelské příručce. V případě, že došlo k poruše přístroje z následujících příčin, obraťte na kvalifikovaného servisního technika: - do přístroje se dostala tekutina nebo předmět; - přístroj byl ve vlhku nebo mokru; - přístroj nepracuje normálně nebo znatelně mění své vlastnosti; - přístroj spadl na zem nebo je poškozeno jeho pouzdro. 3. Přístroj neumísťujte do blízkosti zdrojů tepla, jako jsou radiátory, tepelné regulátory a další zařízení, produkující teplo. 4. Chraňte přístroj před vniknutím cizích předmětů nebo tekutin. Nepoužívejte přístroj v blízkosti vody. 5. Nestoupejte na kabely. Nepokládejte na kabely předměty a chraňte je před skřípnutím. 6. Zvláštní pozornost věnujte konektorům na obou koncích kabelů, aby nedošlo k jejich poškození. 7. Přístroj čistěte pouze vlhkým hadříkem. 8. Používejte pouze příslušenství doporučené a schválené výrobcem. 9. Dlouhotrvající poslech při nadměrné hlasitosti zejména při použití sluchátek může způsobit nevratnou poruchu nebo ztrátu sluchu. Dodržujte proto bezpečnou hlasitost. 10. Při ostatních problémech, které by se vyskytly při provozu přístroje, se obraťte vždy na autorizovaný servis. Manuál RELAY G55 4 z 19

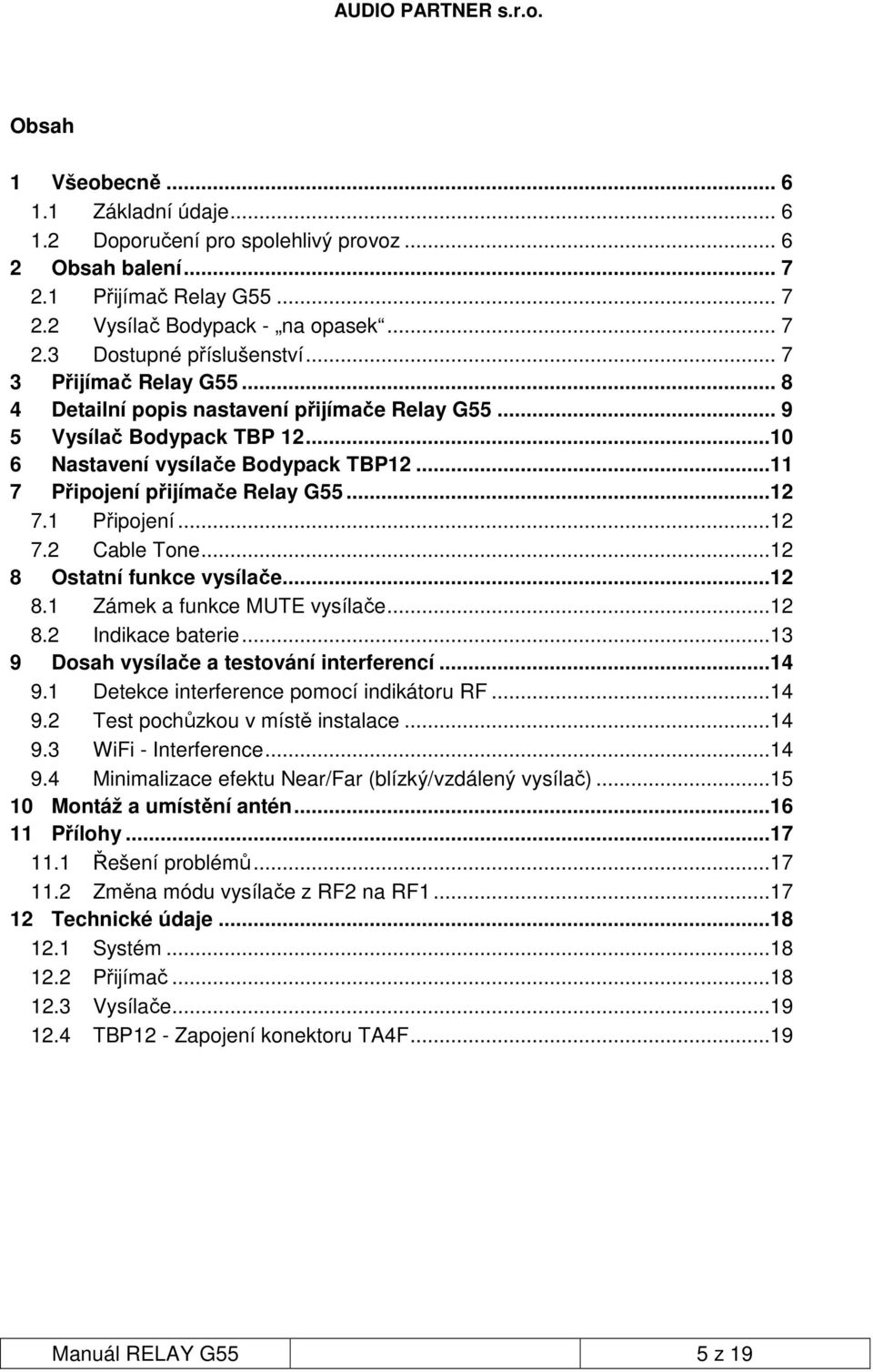

5 Obsah 1 Všeobecně Základní údaje Doporučení pro spolehlivý provoz Obsah balení Přijímač Relay G Vysílač Bodypack - na opasek Dostupné příslušenství Přijímač Relay G Detailní popis nastavení přijímače Relay G Vysílač Bodypack TBP Nastavení vysílače Bodypack TBP Připojení přijímače Relay G Připojení Cable Tone Ostatní funkce vysílače Zámek a funkce MUTE vysílače Indikace baterie Dosah vysílače a testování interferencí Detekce interference pomocí indikátoru RF Test pochůzkou v místě instalace WiFi - Interference Minimalizace efektu Near/Far (blízký/vzdálený vysílač) Montáž a umístění antén Přílohy Řešení problémů Změna módu vysílače z RF2 na RF Technické údaje Systém Přijímač Vysílače TBP12 - Zapojení konektoru TA4F...19 Manuál RELAY G55 5 z 19

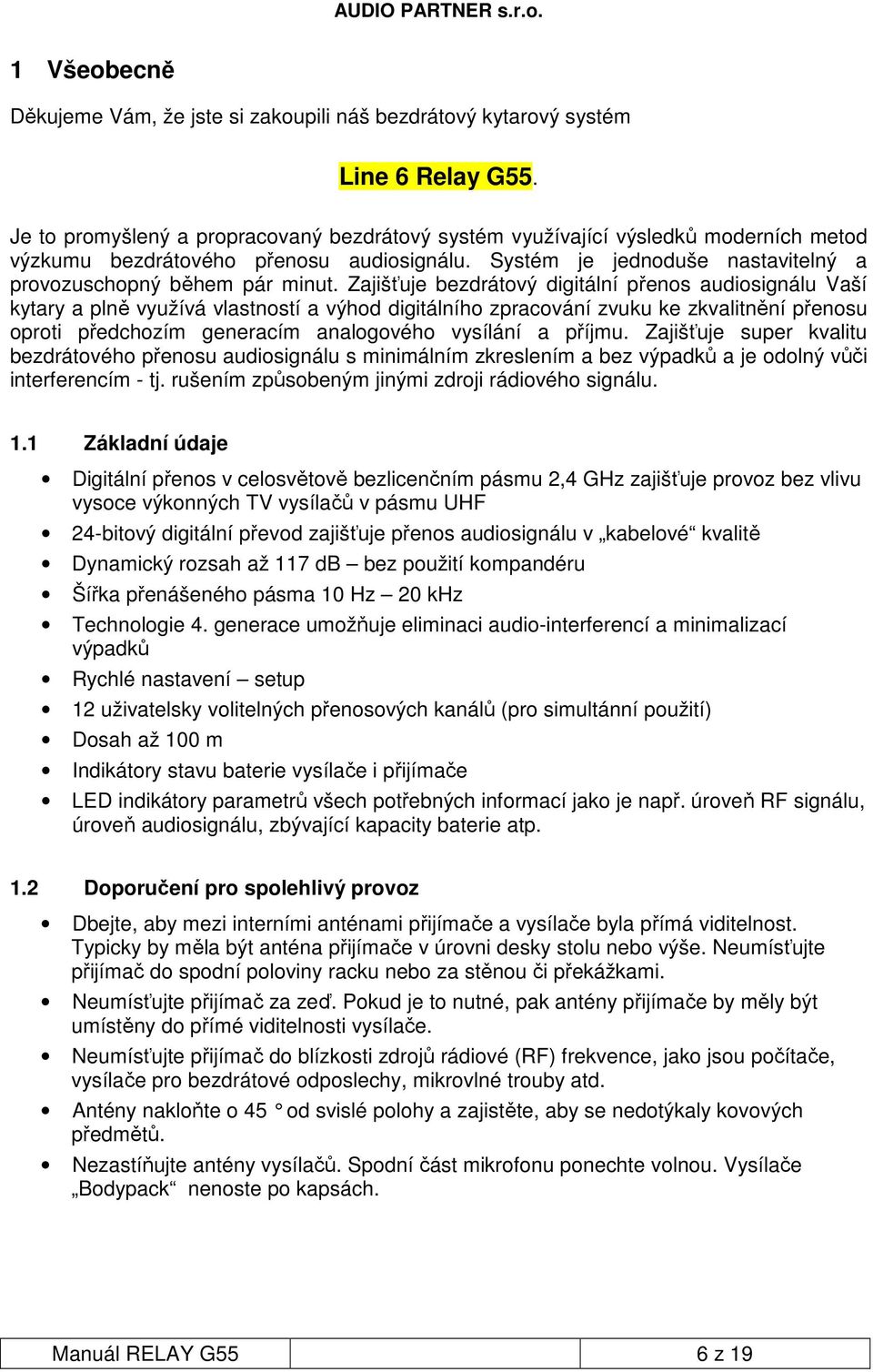

6 1 Všeobecně Děkujeme Vám, že jste si zakoupili náš bezdrátový kytarový systém Line 6 Relay G55. Je to promyšlený a propracovaný bezdrátový systém využívající výsledků moderních metod výzkumu bezdrátového přenosu audiosignálu. Systém je jednoduše nastavitelný a provozuschopný během pár minut. Zajišťuje bezdrátový digitální přenos audiosignálu Vaší kytary a plně využívá vlastností a výhod digitálního zpracování zvuku ke zkvalitnění přenosu oproti předchozím generacím analogového vysílání a příjmu. Zajišťuje super kvalitu bezdrátového přenosu audiosignálu s minimálním zkreslením a bez výpadků a je odolný vůči interferencím - tj. rušením způsobeným jinými zdroji rádiového signálu. 1.1 Základní údaje Digitální přenos v celosvětově bezlicenčním pásmu 2,4 GHz zajišťuje provoz bez vlivu vysoce výkonných TV vysílačů v pásmu UHF 24-bitový digitální převod zajišťuje přenos audiosignálu v kabelové kvalitě Dynamický rozsah až 117 db bez použití kompandéru Šířka přenášeného pásma 10 Hz 20 khz Technologie 4. generace umožňuje eliminaci audio-interferencí a minimalizací výpadků Rychlé nastavení setup 12 uživatelsky volitelných přenosových kanálů (pro simultánní použití) Dosah až 100 m Indikátory stavu baterie vysílače i přijímače LED indikátory parametrů všech potřebných informací jako je např. úroveň RF signálu, úroveň audiosignálu, zbývající kapacity baterie atp. 1.2 Doporučení pro spolehlivý provoz Dbejte, aby mezi interními anténami přijímače a vysílače byla přímá viditelnost. Typicky by měla být anténa přijímače v úrovni desky stolu nebo výše. Neumísťujte přijímač do spodní poloviny racku nebo za stěnou či překážkami. Neumísťujte přijímač za zeď. Pokud je to nutné, pak antény přijímače by měly být umístěny do přímé viditelnosti vysílače. Neumísťujte přijímač do blízkosti zdrojů rádiové (RF) frekvence, jako jsou počítače, vysílače pro bezdrátové odposlechy, mikrovlné trouby atd. Antény nakloňte o 45 od svislé polohy a zajistěte, aby se nedotýkaly kovových předmětů. Nezastíňujte antény vysílačů. Spodní část mikrofonu ponechte volnou. Vysílače Bodypack nenoste po kapsách. Manuál RELAY G55 6 z 19

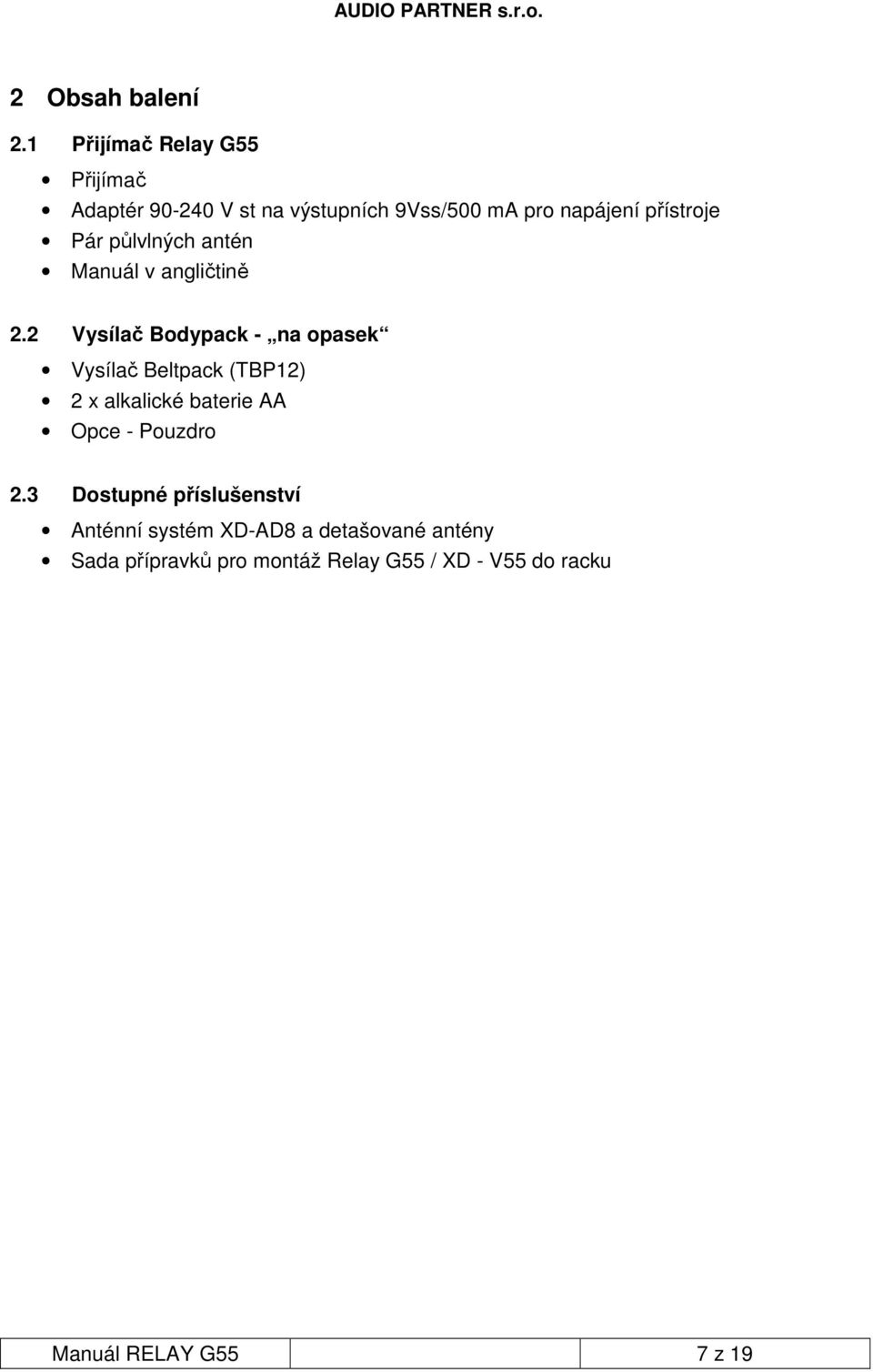

7 2 Obsah balení 2.1 Přijímač Relay G55 Přijímač Adaptér V st na výstupních 9Vss/500 ma pro napájení přístroje Pár půlvlných antén Manuál v angličtině 2.2 Vysílač Bodypack - na opasek Vysílač Beltpack (TBP12) 2 x alkalické baterie AA Opce - Pouzdro 2.3 Dostupné příslušenství Anténní systém XD-AD8 a detašované antény Sada přípravků pro montáž Relay G55 / XD - V55 do racku Manuál RELAY G55 7 z 19

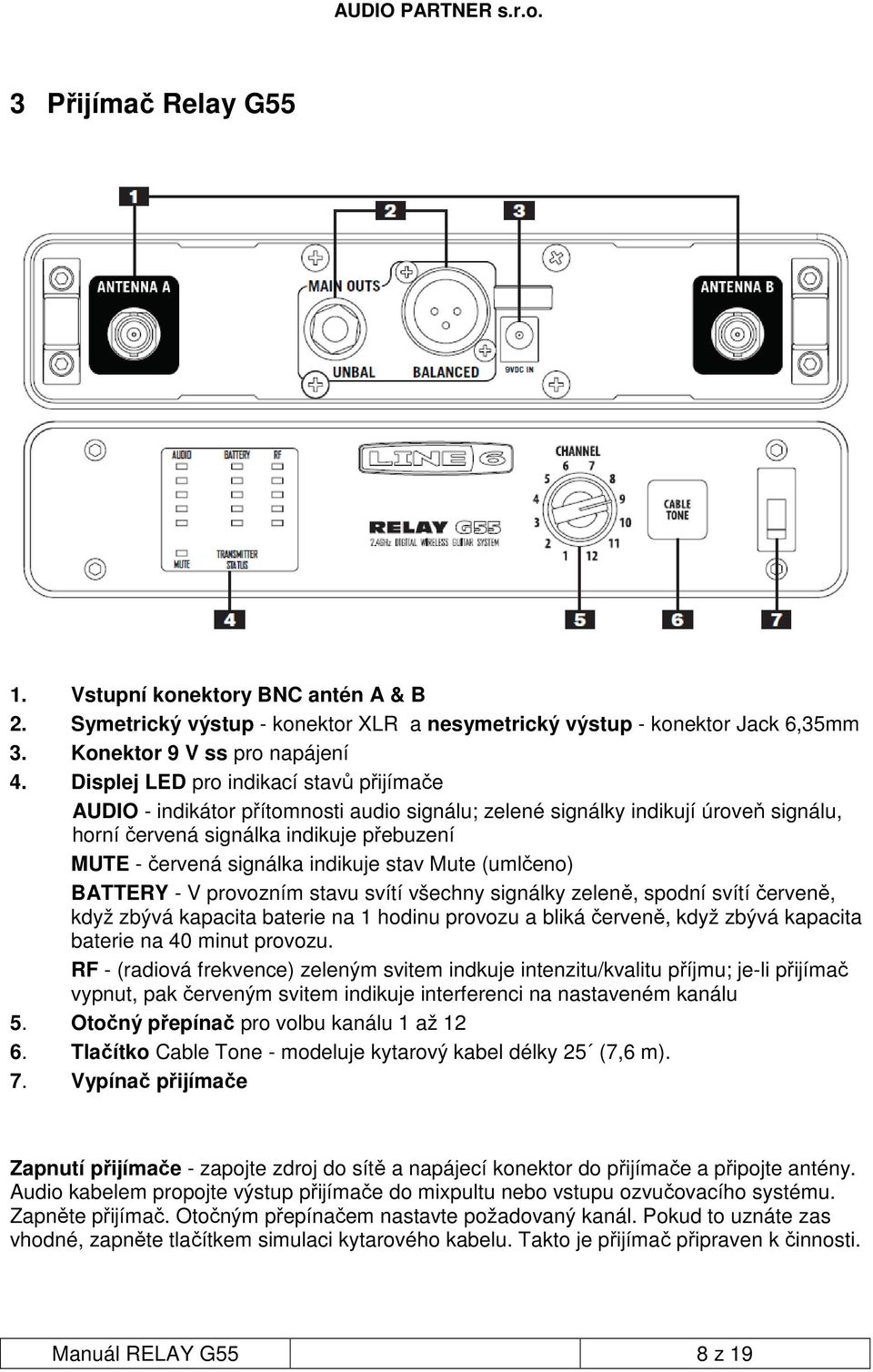

8 3 Přijímač Relay G55 1. Vstupní konektory BNC antén A & B 2. Symetrický výstup - konektor XLR a nesymetrický výstup - konektor Jack 6,35mm 3. Konektor 9 V ss pro napájení 4. Displej LED pro indikací stavů přijímače AUDIO - indikátor přítomnosti audio signálu; zelené signálky indikují úroveň signálu, horní červená signálka indikuje přebuzení MUTE - červená signálka indikuje stav Mute (umlčeno) BATTERY - V provozním stavu svítí všechny signálky zeleně, spodní svítí červeně, když zbývá kapacita baterie na 1 hodinu provozu a bliká červeně, když zbývá kapacita baterie na 40 minut provozu. RF - (radiová frekvence) zeleným svitem indkuje intenzitu/kvalitu příjmu; je-li přijímač vypnut, pak červeným svitem indikuje interferenci na nastaveném kanálu 5. Otočný přepínač pro volbu kanálu 1 až Tlačítko Cable Tone - modeluje kytarový kabel délky 25 (7,6 m). 7. Vypínač přijímače Zapnutí přijímače - zapojte zdroj do sítě a napájecí konektor do přijímače a připojte antény. Audio kabelem propojte výstup přijímače do mixpultu nebo vstupu ozvučovacího systému. Zapněte přijímač. Otočným přepínačem nastavte požadovaný kanál. Pokud to uznáte zas vhodné, zapněte tlačítkem simulaci kytarového kabelu. Takto je přijímač připraven k činnosti. Manuál RELAY G55 8 z 19

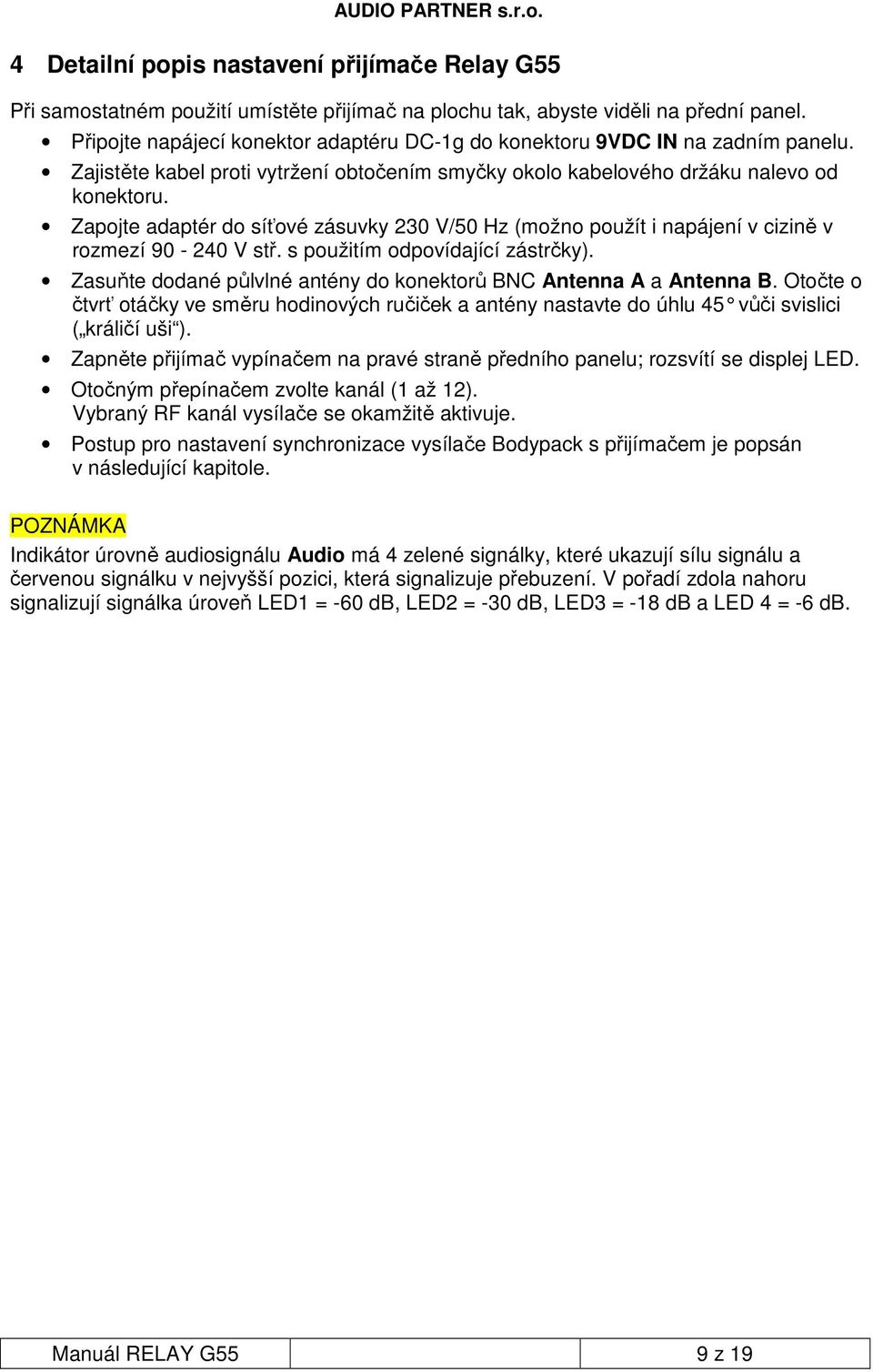

9 4 Detailní popis nastavení přijímače Relay G55 Při samostatném použití umístěte přijímač na plochu tak, abyste viděli na přední panel. Připojte napájecí konektor adaptéru DC-1g do konektoru 9VDC IN na zadním panelu. Zajistěte kabel proti vytržení obtočením smyčky okolo kabelového držáku nalevo od konektoru. Zapojte adaptér do síťové zásuvky 230 V/50 Hz (možno použít i napájení v cizině v rozmezí V stř. s použitím odpovídající zástrčky). Zasuňte dodané půlvlné antény do konektorů BNC Antenna A a Antenna B. Otočte o čtvrť otáčky ve směru hodinových ručiček a antény nastavte do úhlu 45 vůči svislici ( králičí uši ). Zapněte přijímač vypínačem na pravé straně předního panelu; rozsvítí se displej LED. Otočným přepínačem zvolte kanál (1 až 12). Vybraný RF kanál vysílače se okamžitě aktivuje. Postup pro nastavení synchronizace vysílače Bodypack s přijímačem je popsán v následující kapitole. POZNÁMKA Indikátor úrovně audiosignálu Audio má 4 zelené signálky, které ukazují sílu signálu a červenou signálku v nejvyšší pozici, která signalizuje přebuzení. V pořadí zdola nahoru signalizují signálka úroveň LED1 = -60 db, LED2 = -30 db, LED3 = -18 db a LED 4 = -6 db. Manuál RELAY G55 9 z 19

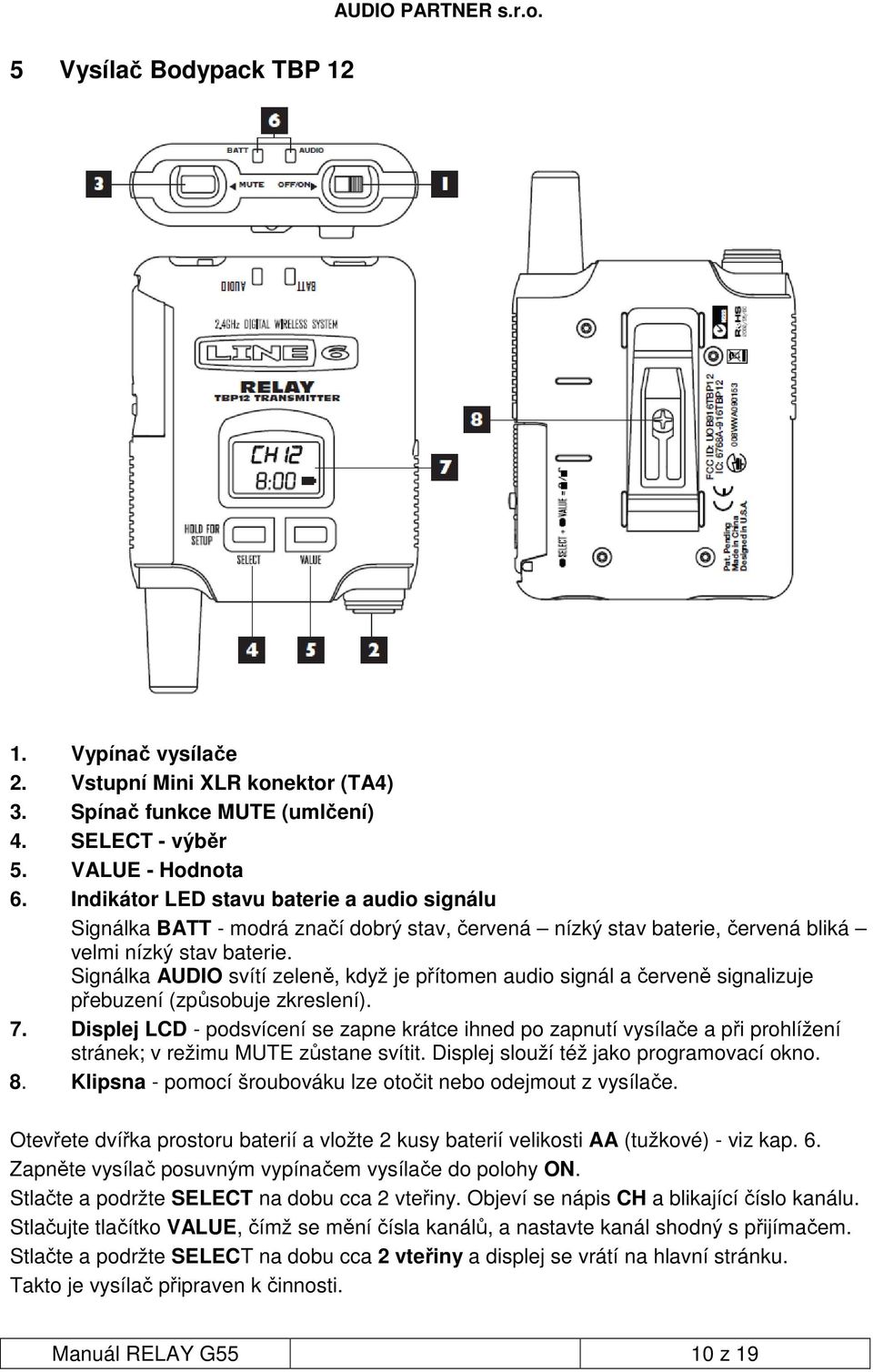

10 5 Vysílač Bodypack TBP Vypínač vysílače 2. Vstupní Mini XLR konektor (TA4) 3. Spínač funkce MUTE (umlčení) 4. SELECT - výběr 5. VALUE - Hodnota 6. Indikátor LED stavu baterie a audio signálu Signálka BATT - modrá značí dobrý stav, červená nízký stav baterie, červená bliká velmi nízký stav baterie. Signálka AUDIO svítí zeleně, když je přítomen audio signál a červeně signalizuje přebuzení (způsobuje zkreslení). 7. Displej LCD - podsvícení se zapne krátce ihned po zapnutí vysílače a při prohlížení stránek; v režimu MUTE zůstane svítit. Displej slouží též jako programovací okno. 8. Klipsna - pomocí šroubováku lze otočit nebo odejmout z vysílače. Otevřete dvířka prostoru baterií a vložte 2 kusy baterií velikosti AA (tužkové) - viz kap. 6. Zapněte vysílač posuvným vypínačem vysílače do polohy ON. Stlačte a podržte SELECT na dobu cca 2 vteřiny. Objeví se nápis CH a blikající číslo kanálu. Stlačujte tlačítko VALUE, čímž se mění čísla kanálů, a nastavte kanál shodný s přijímačem. Stlačte a podržte SELECT na dobu cca 2 vteřiny a displej se vrátí na hlavní stránku. Takto je vysílač připraven k činnosti. Manuál RELAY G55 10 z 19

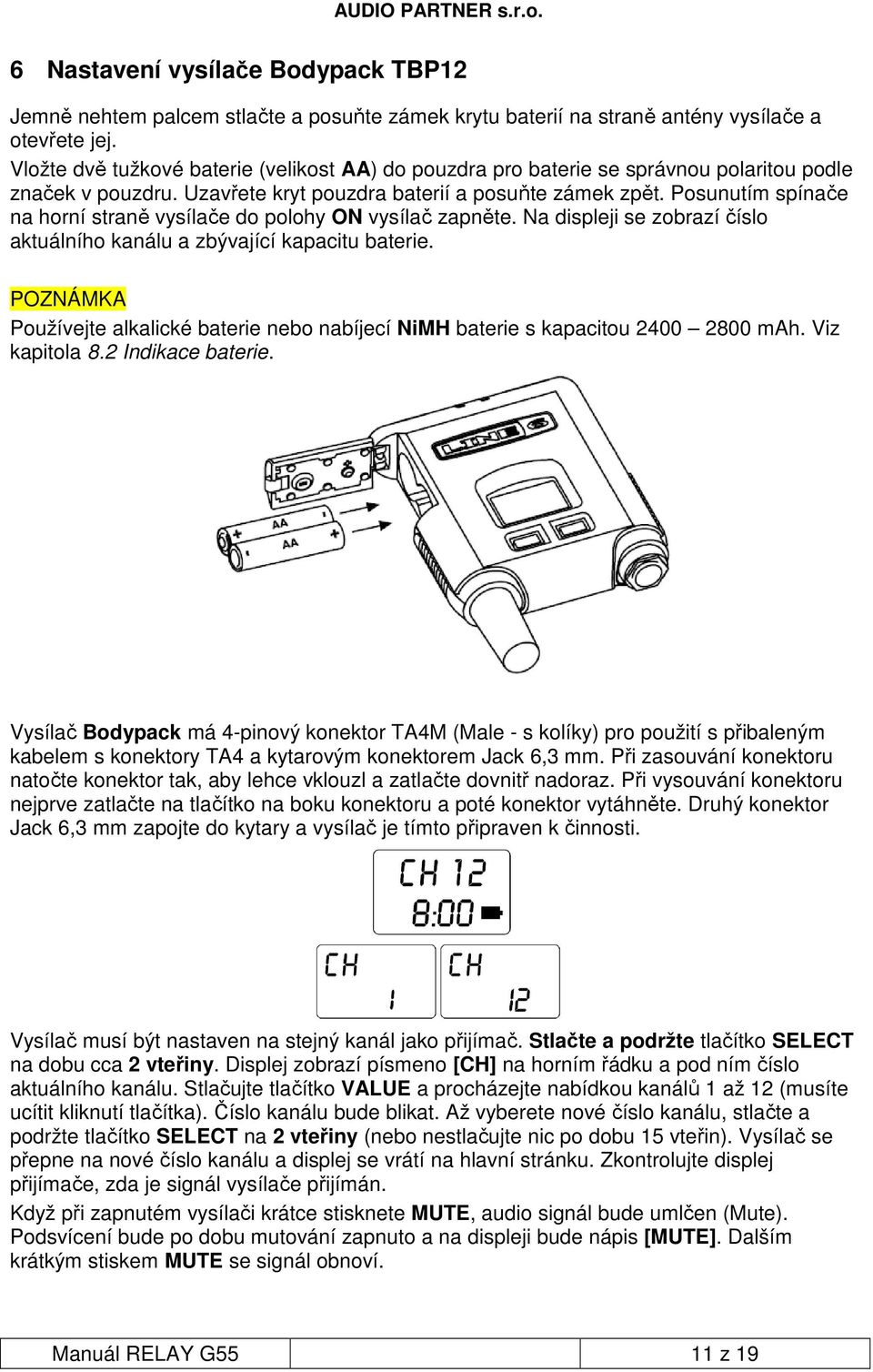

11 6 Nastavení vysílače Bodypack TBP12 Jemně nehtem palcem stlačte a posuňte zámek krytu baterií na straně antény vysílače a otevřete jej. Vložte dvě tužkové baterie (velikost AA) do pouzdra pro baterie se správnou polaritou podle značek v pouzdru. Uzavřete kryt pouzdra baterií a posuňte zámek zpět. Posunutím spínače na horní straně vysílače do polohy ON vysílač zapněte. Na displeji se zobrazí číslo aktuálního kanálu a zbývající kapacitu baterie. POZNÁMKA Používejte alkalické baterie nebo nabíjecí NiMH baterie s kapacitou mah. Viz kapitola 8.2 Indikace baterie. Vysílač Bodypack má 4-pinový konektor TA4M (Male - s kolíky) pro použití s přibaleným kabelem s konektory TA4 a kytarovým konektorem Jack 6,3 mm. Při zasouvání konektoru natočte konektor tak, aby lehce vklouzl a zatlačte dovnitř nadoraz. Při vysouvání konektoru nejprve zatlačte na tlačítko na boku konektoru a poté konektor vytáhněte. Druhý konektor Jack 6,3 mm zapojte do kytary a vysílač je tímto připraven k činnosti. Vysílač musí být nastaven na stejný kanál jako přijímač. Stlačte a podržte tlačítko SELECT na dobu cca 2 vteřiny. Displej zobrazí písmeno [CH] na horním řádku a pod ním číslo aktuálního kanálu. Stlačujte tlačítko VALUE a procházejte nabídkou kanálů 1 až 12 (musíte ucítit kliknutí tlačítka). Číslo kanálu bude blikat. Až vyberete nové číslo kanálu, stlačte a podržte tlačítko SELECT na 2 vteřiny (nebo nestlačujte nic po dobu 15 vteřin). Vysílač se přepne na nové číslo kanálu a displej se vrátí na hlavní stránku. Zkontrolujte displej přijímače, zda je signál vysílače přijímán. Když při zapnutém vysílači krátce stisknete MUTE, audio signál bude umlčen (Mute). Podsvícení bude po dobu mutování zapnuto a na displeji bude nápis [MUTE]. Dalším krátkým stiskem MUTE se signál obnoví. Manuál RELAY G55 11 z 19

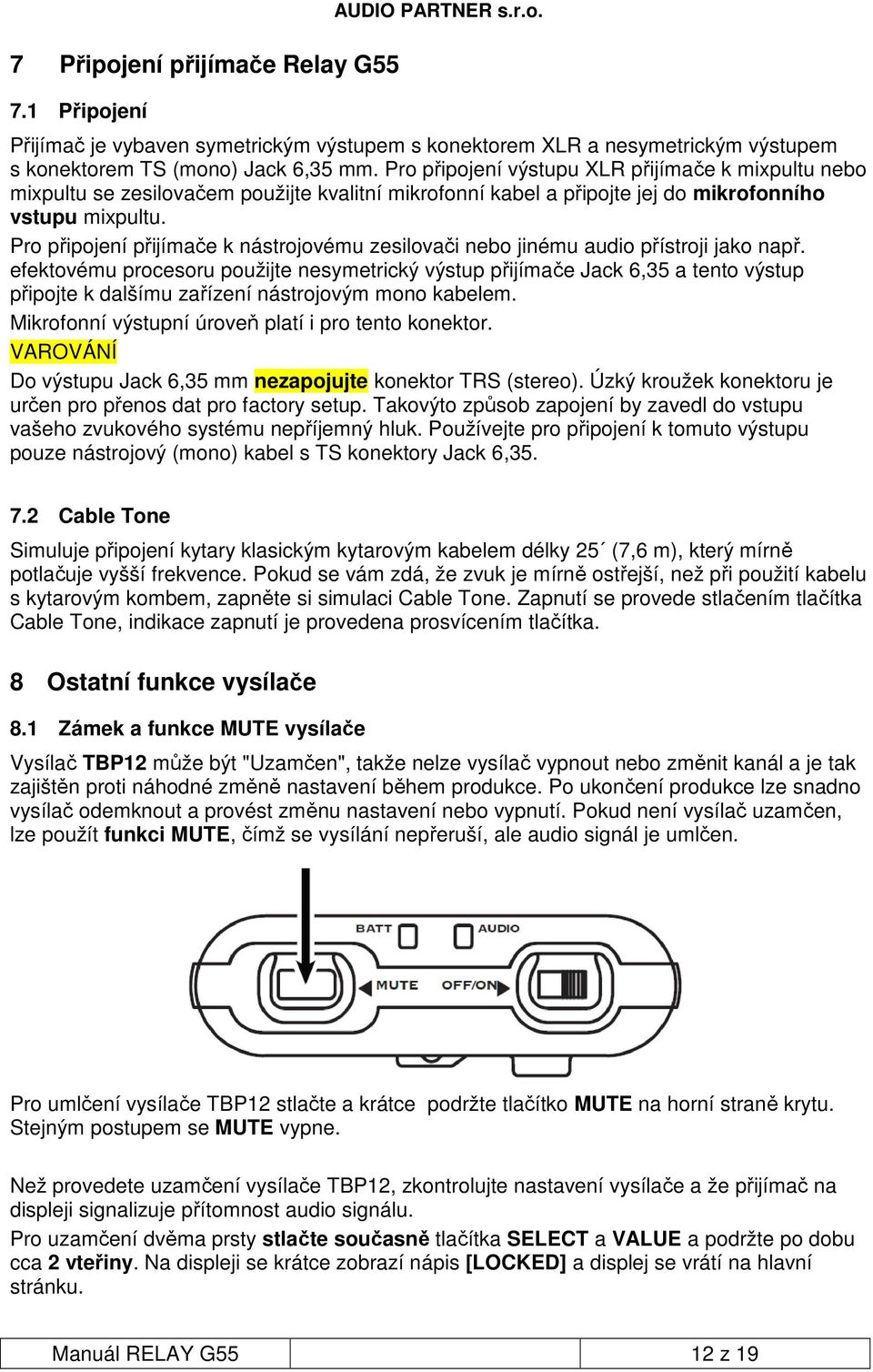

12 7 Připojení přijímače Relay G Připojení AUDIO PARTNER s.r.o. Přijímač je vybaven symetrickým výstupem s konektorem XLR a nesymetrickým výstupem s konektorem TS (mono) Jack 6,35 mm. Pro připojení výstupu XLR přijímače k mixpultu nebo mixpultu se zesilovačem použijte kvalitní mikrofonní kabel a připojte jej do mikrofonního vstupu mixpultu. Pro připojení přijímače k nástrojovému zesilovači nebo jinému audio přístroji jako např. efektovému procesoru použijte nesymetrický výstup přijímače Jack 6,35 a tento výstup připojte k dalšímu zařízení nástrojovým mono kabelem. Mikrofonní výstupní úroveň platí i pro tento konektor. VAROVÁNÍ Do výstupu Jack 6,35 mm nezapojujte konektor TRS (stereo). Úzký kroužek konektoru je určen pro přenos dat pro factory setup. Takovýto způsob zapojení by zavedl do vstupu vašeho zvukového systému nepříjemný hluk. Používejte pro připojení k tomuto výstupu pouze nástrojový (mono) kabel s TS konektory Jack 6, Cable Tone Simuluje připojení kytary klasickým kytarovým kabelem délky 25 (7,6 m), který mírně potlačuje vyšší frekvence. Pokud se vám zdá, že zvuk je mírně ostřejší, než při použití kabelu s kytarovým kombem, zapněte si simulaci Cable Tone. Zapnutí se provede stlačením tlačítka Cable Tone, indikace zapnutí je provedena prosvícením tlačítka. 8 Ostatní funkce vysílače 8.1 Zámek a funkce MUTE vysílače Vysílač TBP12 může být "Uzamčen", takže nelze vysílač vypnout nebo změnit kanál a je tak zajištěn proti náhodné změně nastavení během produkce. Po ukončení produkce lze snadno vysílač odemknout a provést změnu nastavení nebo vypnutí. Pokud není vysílač uzamčen, lze použít funkci MUTE, čímž se vysílání nepřeruší, ale audio signál je umlčen. Pro umlčení vysílače TBP12 stlačte a krátce podržte tlačítko MUTE na horní straně krytu. Stejným postupem se MUTE vypne. Než provedete uzamčení vysílače TBP12, zkontrolujte nastavení vysílače a že přijímač na displeji signalizuje přítomnost audio signálu. Pro uzamčení dvěma prsty stlačte současně tlačítka SELECT a VALUE a podržte po dobu cca 2 vteřiny. Na displeji se krátce zobrazí nápis [LOCKED] a displej se vrátí na hlavní stránku. Manuál RELAY G55 12 z 19

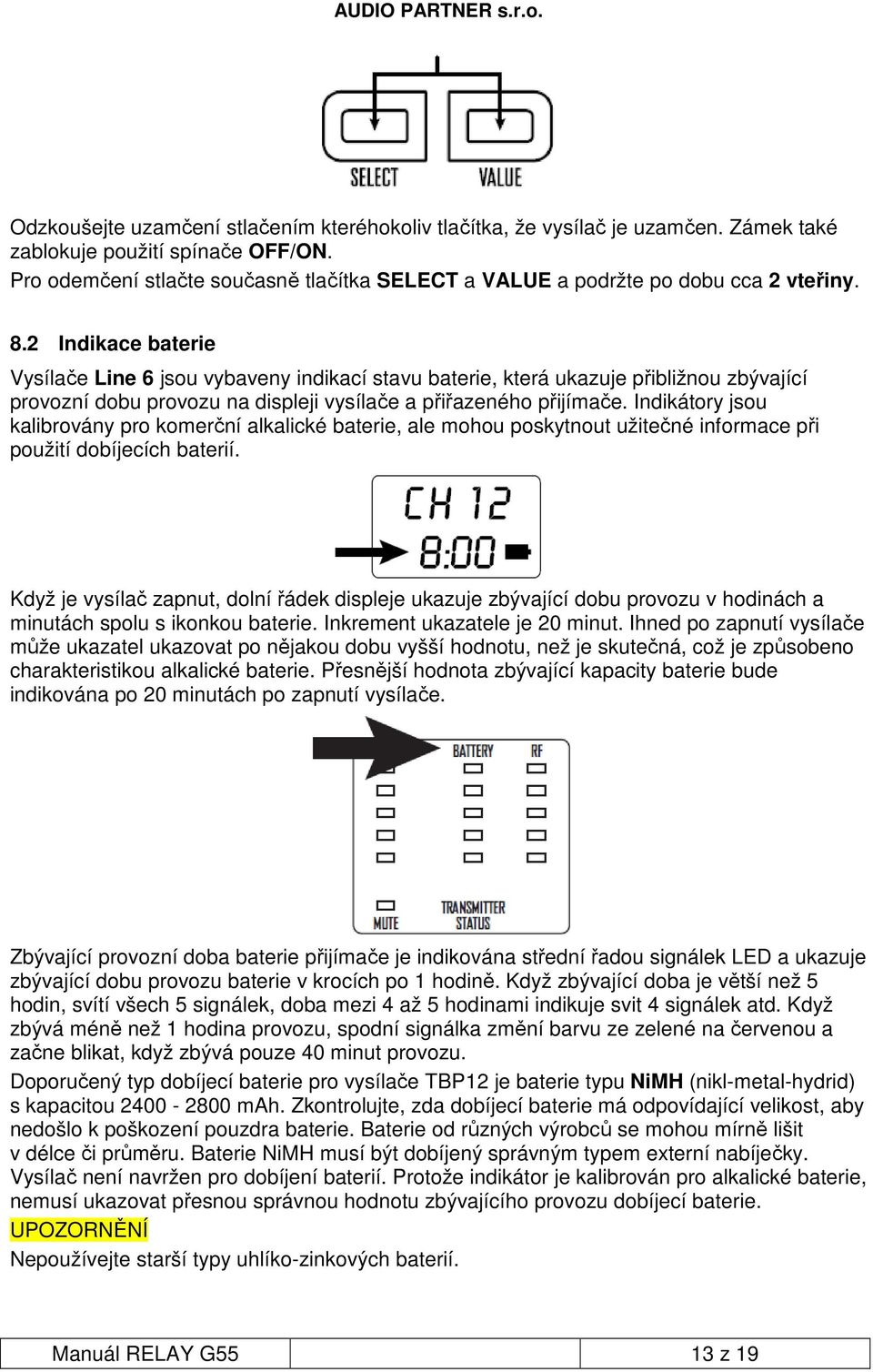

13 Odzkoušejte uzamčení stlačením kteréhokoliv tlačítka, že vysílač je uzamčen. Zámek také zablokuje použití spínače OFF/ON. Pro odemčení stlačte současně tlačítka SELECT a VALUE a podržte po dobu cca 2 vteřiny. 8.2 Indikace baterie Vysílače Line 6 jsou vybaveny indikací stavu baterie, která ukazuje přibližnou zbývající provozní dobu provozu na displeji vysílače a přiřazeného přijímače. Indikátory jsou kalibrovány pro komerční alkalické baterie, ale mohou poskytnout užitečné informace při použití dobíjecích baterií. Když je vysílač zapnut, dolní řádek displeje ukazuje zbývající dobu provozu v hodinách a minutách spolu s ikonkou baterie. Inkrement ukazatele je 20 minut. Ihned po zapnutí vysílače může ukazatel ukazovat po nějakou dobu vyšší hodnotu, než je skutečná, což je způsobeno charakteristikou alkalické baterie. Přesnější hodnota zbývající kapacity baterie bude indikována po 20 minutách po zapnutí vysílače. Zbývající provozní doba baterie přijímače je indikována střední řadou signálek LED a ukazuje zbývající dobu provozu baterie v krocích po 1 hodině. Když zbývající doba je větší než 5 hodin, svítí všech 5 signálek, doba mezi 4 až 5 hodinami indikuje svit 4 signálek atd. Když zbývá méně než 1 hodina provozu, spodní signálka změní barvu ze zelené na červenou a začne blikat, když zbývá pouze 40 minut provozu. Doporučený typ dobíjecí baterie pro vysílače TBP12 je baterie typu NiMH (nikl-metal-hydrid) s kapacitou mah. Zkontrolujte, zda dobíjecí baterie má odpovídající velikost, aby nedošlo k poškození pouzdra baterie. Baterie od různých výrobců se mohou mírně lišit v délce či průměru. Baterie NiMH musí být dobíjený správným typem externí nabíječky. Vysílač není navržen pro dobíjení baterií. Protože indikátor je kalibrován pro alkalické baterie, nemusí ukazovat přesnou správnou hodnotu zbývajícího provozu dobíjecí baterie. UPOZORNĚNÍ Nepoužívejte starší typy uhlíko-zinkových baterií. Manuál RELAY G55 13 z 19

14 9 Dosah vysílače a testování interferencí 9.1 Detekce interference pomocí indikátoru RF Přijímač Relay G55 je vybaven ukazatelem ze signálek LED označený RF, který detekuje signály na kanálových frekvencích, které jsou aktuálně nastaveny (např. při nastavení kanálu č. 7 detekuje střední frekvence buď 2,433 GHz nebo 2,467 GHz). Tyto signálky svítí zeleně, když je přijímán signál z vysílače Line 6 a červeně, když je vysílač vypnut a jsou na kanálu přítomny interferenční signály. Pokud je přijímač zapnut a přiřazené vysílače vypnuty a jedna nebo více signálek svítí červeně, znamená to, že je přítomen interferenční signál, který je tím silnější, čím více signálek ve sloupci svítí a navíc budou interferovat (rušit) při provozu vysílače na tomto kanálu. POZNÁMKA Když je přiřazený vysílač Bodypack zapnut, pak stejné sloupce signalizují sílu RF signálu na přijímacích anténách přijímače. Běhen normálního provozu by měly svítit 4 zelené signálky a pokud překročíte dosah bezdrátového přenosu, bude svítit méně signálek. Při svitu tří signálek by měl být přenos stále kvalitní a i při svitu dvou by měl být ještě akceptovatelný. 9.2 Test pochůzkou v místě instalace Když budete nastavovat bezdrátový systém v nových podmínkách v novém místě produkce, doporučujeme instalovat přijímač a antény na místě, kde budou i během produkce, zapnout je a projít s vysílačem celou plochu, na které bude používán při produkci. Hrajte přitom a sledujte možné výpadky zvuku nebo jiné problémy a poznačte si místa problémů vzhledem k umístění antén přijímače. Pokud z nějakých důvodů nelze provést hlasitý test, proveďte test ve dvou, kdy jeden obchází s vysílačem a druhý pozoruje přijímač. Pomocí indikátoru RF hledejte místa s nízkým signálem, které by mohly způsobit problémy. Můžete také monitorovat signál pomocí sluchátek, připojených k mixpultu, jestliže je k němu přijímač zapojen. Pokud užíváte detašované antény (s anténním distribučním systémem XD-DA8), můžete pomoci jejich přemísťování najít jejich optimální umístění a tak eliminovat místa s nízkým signálem. Vždy se snažte dodržovat princip přímé viditelnosti vysílač - přijímač. POZNÁMKA Pokud stále zůstávají místa s horším příjmem, použijte dočasné označení těchto míst samolepicí páskou nebo podobně a při produkci se těmto místům vyhýbejte. 9.3 WiFi - Interference Pokud displej RF indikuje interference (když je vysílač vypnut a RF signálky svítí červeně), vypadá to, že v blízkosti je v provozu Wi-Fi systém. Pokud lokalizujete místo Wi-Fi, umístěte Váš přijímač nebo jeho externí antény do větší vzdálenosti od něj. Úroveň interference by se měla snížit. Manuál RELAY G55 14 z 19

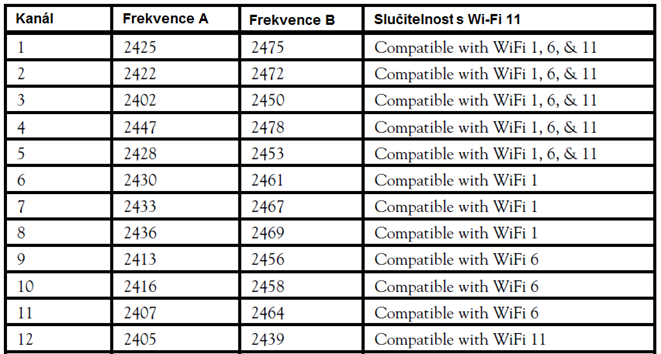

15 Mějte také na paměti, že Vaše vysílače mohou způsobit problémy v síti Wi-Fi, pokud vysílají v blízkosti routerů nebo jiných přístrojů pracujících s Wi-Fi. Pokud se objeví silný zdroj interference, zkuste použít jiný dostupný kanál. Obvyklé kanály, na kterém vysílá Wi-Fi, jsou kanály č. 1, 6 a 11. Každý z nich využívá rozsah 20 MHz a obvykle bývá využit pro Wi-Fi vždy jen jeden z těchto kanálů.ve velké většině případů budete schopni využít 8 kanálů, které budou prosty rušení od Wi-Fi. Používejte kanály, uvedené v následující tabulce. POZNÁMKA Mobilní telefony využívající Bluetooth nebo Wi-Fi, používají pásmo 2,4 GHz, takže jsou také zdrojem možné interference, když jsou umístěny blízko antén přijímače. Používejte tyto funkce mobilů ve vzdálenosti alespoň pár metrů od přijímače Line Minimalizace efektu Near/Far (blízký/vzdálený vysílač) Bezdrátový systém Line 6 je zkonstruován tak, aby přijímač přijímal pouze signál typu audio z vysílače, který je nastaven na stejný kanál s přijímačem. I když ostatní blízké vysílače nebo zdroje signálu rádiové frekvence RF nevytvářejí v přijímačích signál typu audio, při jistých podmínkách mohou mít vliv na přenos. Když používáte několik kanálu pro bezdrátový přenos audia, aplikujte některé z níže popsaných postupů, které minimalizují efekt Near/Far. Přijímač Relay G55 monitoruje nepřetržitě signál vysílače a zvyšuje citlivost příjmu (gain) podle vzdálenosti vysílače tak, aby byla zajištěna dostatečná úroveň RF signálu. Efekt Near/Far se může vyskytnout, když jeden vysílač je vzdálen od přijímače a vysílače na jiných kanálech se používají v blízkosti antén přijímače. Silné signály blízkých vysílačů mohou maskovat signál vzdáleného vysílače a může dojít k výpadkům audia. Např. když je vysílač na stejném kanálu jako přijímač vzdálen cca 15 m a jiný vysílač je 3 m od antén přijímače, může to mít vliv na dosah vzdáleného vysílače. Vyhněte se tomuto problému a umísťujte přijímač a jeho antény v přibližně stejné vzdálenosti od všech aktivních vysílačů. Manuál RELAY G55 15 z 19

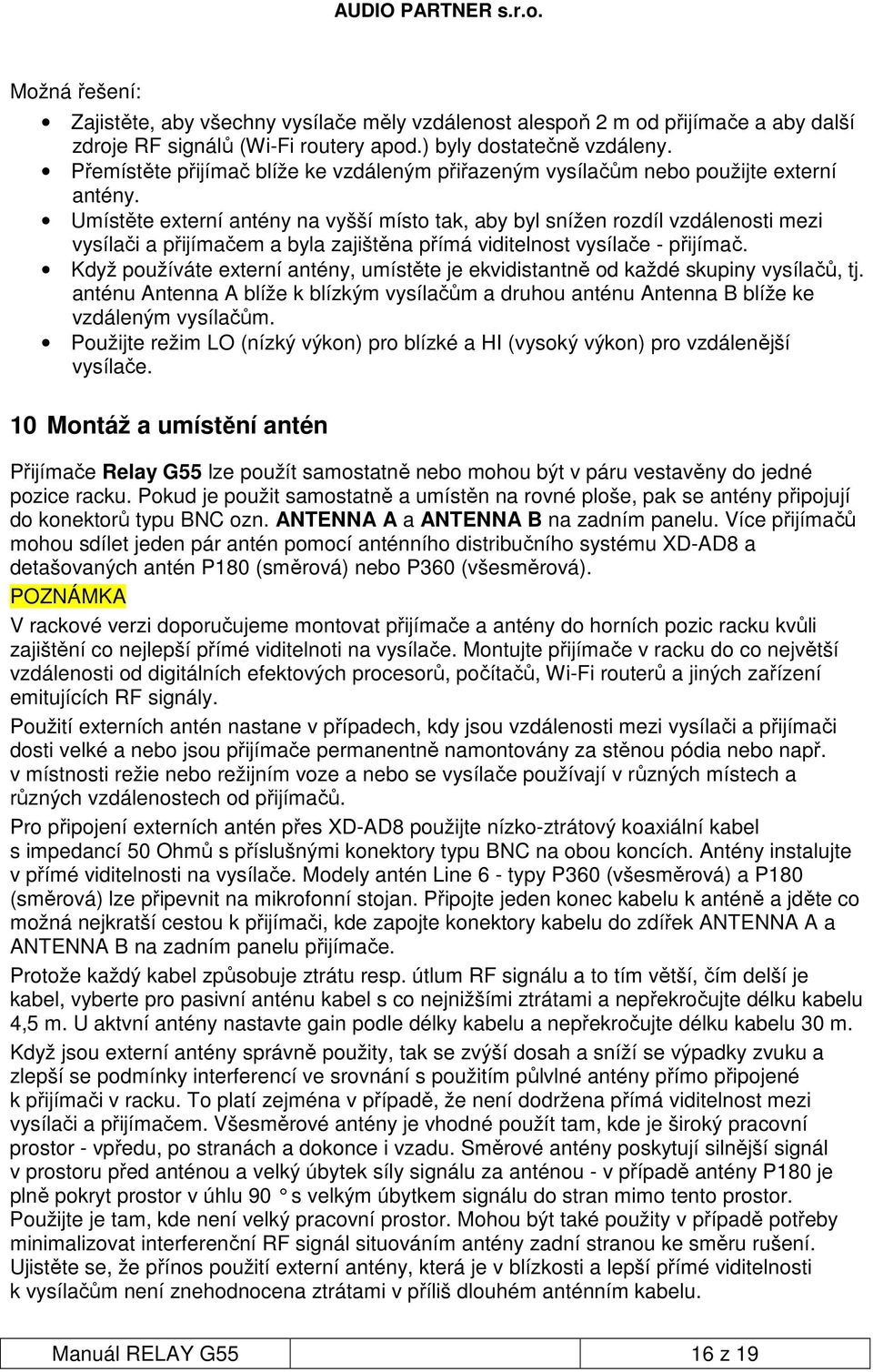

16 Možná řešení: Zajistěte, aby všechny vysílače měly vzdálenost alespoň 2 m od přijímače a aby další zdroje RF signálů (Wi-Fi routery apod.) byly dostatečně vzdáleny. Přemístěte přijímač blíže ke vzdáleným přiřazeným vysílačům nebo použijte externí antény. Umístěte externí antény na vyšší místo tak, aby byl snížen rozdíl vzdálenosti mezi vysílači a přijímačem a byla zajištěna přímá viditelnost vysílače - přijímač. Když používáte externí antény, umístěte je ekvidistantně od každé skupiny vysílačů, tj. anténu Antenna A blíže k blízkým vysílačům a druhou anténu Antenna B blíže ke vzdáleným vysílačům. Použijte režim LO (nízký výkon) pro blízké a HI (vysoký výkon) pro vzdálenější vysílače. 10 Montáž a umístění antén Přijímače Relay G55 lze použít samostatně nebo mohou být v páru vestavěny do jedné pozice racku. Pokud je použit samostatně a umístěn na rovné ploše, pak se antény připojují do konektorů typu BNC ozn. ANTENNA A a ANTENNA B na zadním panelu. Více přijímačů mohou sdílet jeden pár antén pomocí anténního distribučního systému XD-AD8 a detašovaných antén P180 (směrová) nebo P360 (všesměrová). POZNÁMKA V rackové verzi doporučujeme montovat přijímače a antény do horních pozic racku kvůli zajištění co nejlepší přímé viditelnoti na vysílače. Montujte přijímače v racku do co největší vzdálenosti od digitálních efektových procesorů, počítačů, Wi-Fi routerů a jiných zařízení emitujících RF signály. Použití externích antén nastane v případech, kdy jsou vzdálenosti mezi vysílači a přijímači dosti velké a nebo jsou přijímače permanentně namontovány za stěnou pódia nebo např. v místnosti režie nebo režijním voze a nebo se vysílače používají v různých místech a různých vzdálenostech od přijímačů. Pro připojení externích antén přes XD-AD8 použijte nízko-ztrátový koaxiální kabel s impedancí 50 Ohmů s příslušnými konektory typu BNC na obou koncích. Antény instalujte v přímé viditelnosti na vysílače. Modely antén Line 6 - typy P360 (všesměrová) a P180 (směrová) lze připevnit na mikrofonní stojan. Připojte jeden konec kabelu k anténě a jděte co možná nejkratší cestou k přijímači, kde zapojte konektory kabelu do zdířek ANTENNA A a ANTENNA B na zadním panelu přijímače. Protože každý kabel způsobuje ztrátu resp. útlum RF signálu a to tím větší, čím delší je kabel, vyberte pro pasivní anténu kabel s co nejnižšími ztrátami a nepřekročujte délku kabelu 4,5 m. U aktvní antény nastavte gain podle délky kabelu a nepřekročujte délku kabelu 30 m. Když jsou externí antény správně použity, tak se zvýší dosah a sníží se výpadky zvuku a zlepší se podmínky interferencí ve srovnání s použitím půlvlné antény přímo připojené k přijímači v racku. To platí zejména v případě, že není dodržena přímá viditelnost mezi vysílači a přijímačem. Všesměrové antény je vhodné použít tam, kde je široký pracovní prostor - vpředu, po stranách a dokonce i vzadu. Směrové antény poskytují silnější signál v prostoru před anténou a velký úbytek síly signálu za anténou - v případě antény P180 je plně pokryt prostor v úhlu 90 s velkým úbytkem signál u do stran mimo tento prostor. Použijte je tam, kde není velký pracovní prostor. Mohou být také použity v případě potřeby minimalizovat interferenční RF signál situováním antény zadní stranou ke směru rušení. Ujistěte se, že přínos použití externí antény, která je v blízkosti a lepší přímé viditelnosti k vysílačům není znehodnocena ztrátami v příliš dlouhém anténním kabelu. Manuál RELAY G55 16 z 19

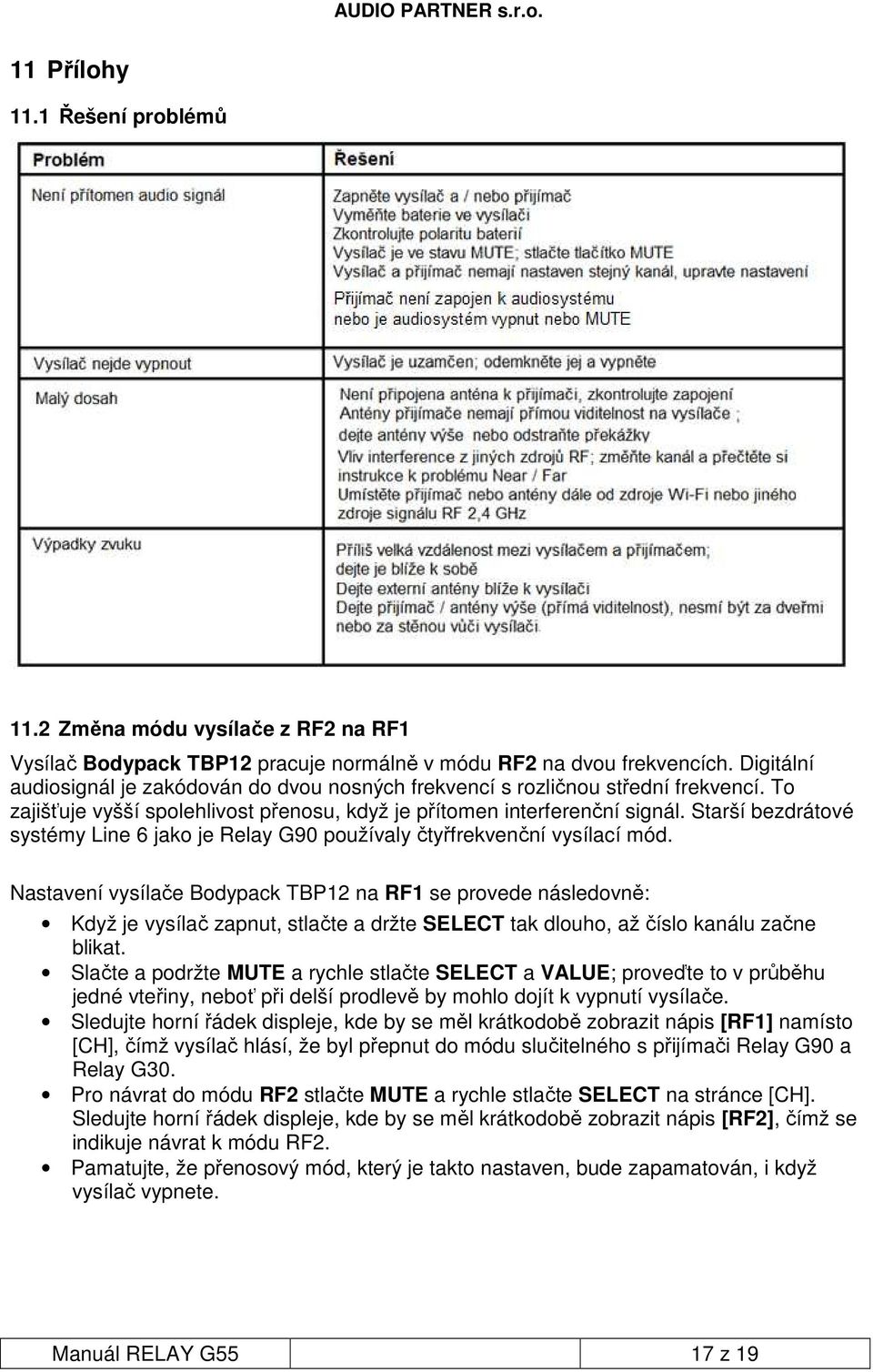

17 11 Přílohy 11.1 Řešení problémů 11.2 Změna módu vysílače z RF2 na RF1 Vysílač Bodypack TBP12 pracuje normálně v módu RF2 na dvou frekvencích. Digitální audiosignál je zakódován do dvou nosných frekvencí s rozličnou střední frekvencí. To zajišťuje vyšší spolehlivost přenosu, když je přítomen interferenční signál. Starší bezdrátové systémy Line 6 jako je Relay G90 používaly čtyřfrekvenční vysílací mód. Nastavení vysílače Bodypack TBP12 na RF1 se provede následovně: Když je vysílač zapnut, stlačte a držte SELECT tak dlouho, až číslo kanálu začne blikat. Slačte a podržte MUTE a rychle stlačte SELECT a VALUE; proveďte to v průběhu jedné vteřiny, neboť při delší prodlevě by mohlo dojít k vypnutí vysílače. Sledujte horní řádek displeje, kde by se měl krátkodobě zobrazit nápis [RF1] namísto [CH], čímž vysílač hlásí, že byl přepnut do módu slučitelného s přijímači Relay G90 a Relay G30. Pro návrat do módu RF2 stlačte MUTE a rychle stlačte SELECT na stránce [CH]. Sledujte horní řádek displeje, kde by se měl krátkodobě zobrazit nápis [RF2], čímž se indikuje návrat k módu RF2. Pamatujte, že přenosový mód, který je takto nastaven, bude zapamatován, i když vysílač vypnete. Manuál RELAY G55 17 z 19

18 12 Technické údaje 12.1 Systém 12.2 Přijímač Manuál RELAY G55 18 z 19

19 12.3 Vysílače 12.4 TBP12 - Zapojení konektoru TA4F 1 = GND, společný, zem 2 = + V (+ pól napájení) 3 = Signál Manuál RELAY G55 19 z 19
