1 Uživatelská příručka CQ-C005 / CQ-C008 Stolní přepínač 10/100M Fast Ethernet 5 portový / 8 portový

2 Popis zařízení: LED kontrolka napájení 2 - LED kontrolky pro jednotlivé porty 3 - napájecí konektor (u 5portového modelu je napájecí konektor umístěn na boční straně zařízení) 4 - jednotlivé porty RJ-45

3 Obsah balení: 1x stolní přepínač CQpoint C005 nebo CQpoint C008 1x napájecí adaptér 1x uživatelská příručka Základní parametry: 5 nebo 8 portů 10/100 Mb/s, typ RJ-45, plná podpora funkcí Auto MDI/MDIX Podpora standardu IEEE 802.3x pro plný duplex a protitlak v režimu polovičního duplexu Podpora funkcí auto-learning a auto-aging pro MAC adresy LED diody pro sledování provozu s indikací stavu (svítí zařízení je připojeno, bliká přenáší data) Rychlost přenosu dat: - Ethernet: 10 Mb/s (poloviční duplex), 20 Mb/s (plný duplex) - Fast Ethernet: 100 Mb/s (poloviční duplex), 200 Mb/s (plný duplex) Kabel: - 10BASE-T: kabel UTP kategorie 3, 4, 5 (maximálně 100 m) - 100BASE-Tx: kabel UTP kategorie 5, 5e (maximálně 100 m) Plastové provedení, možnost instalace na zeď Provozní prostředí: Provozní teplota: 0 ~ 40 C Skladovací teplota: -40 ~ 70 C Provozní vlhkost: 10% ~ 90% bez kondenzace Skladovací vlhkost: 5% ~ 90%bez kondenzace Napájení: externí napájecí adaptér Požadavky na místo instalace: Umístěte přepínač co nejdále od tepelných zdrojů. Nedávejte přepínač na znečištěné, prašné nebo vlhké místo.

4 Instalace: 1. Do volných portů připojte pomocí ethernetového síťového kabelu požadovaná koncová zařízení. (Zařízení je typu Plug & Play, při připojování dalších zařízení tedy není nutno switch odpojovat od napájení). 2. Pečlivě zkontrolujte napájecí adaptér. Připojte ho nejdříve do zařízení, teprve pak do elektrické sítě. Přístroj se automaticky inicializuje a kontrolky LED by měly reagovat následujícím způsobem: a. Všechny kontrolky LED Link budou krátce blikat, což signalizuje resetování systému. b. LED kontrolka napájení se rozsvítí. Poradce při potížích: Problém: Kontrolka napájení nesvítí. Příčina: - Špatně připojeno do elektrické sítě - Poškozená elektrická zásuvka nebo elektrický prodlužovací kabel Řešení: - Zkontrolujte, jestli je konektor napájení správně zapojen do switche a jestli je zástrčka správně zapojena do elektrické sítě - Zkontrolujte elektrickou zásuvku a kabel, popřípadě zkuste použít jinou Problém: Světelný LED indikátor jednotlivých linek nesvítí. Příčina: - Není přístup k internetu - Vadný ethernetový síťový kabel - Síťový kabel je příliš dlouhý - Není připojeno žádné zařízení Řešení:

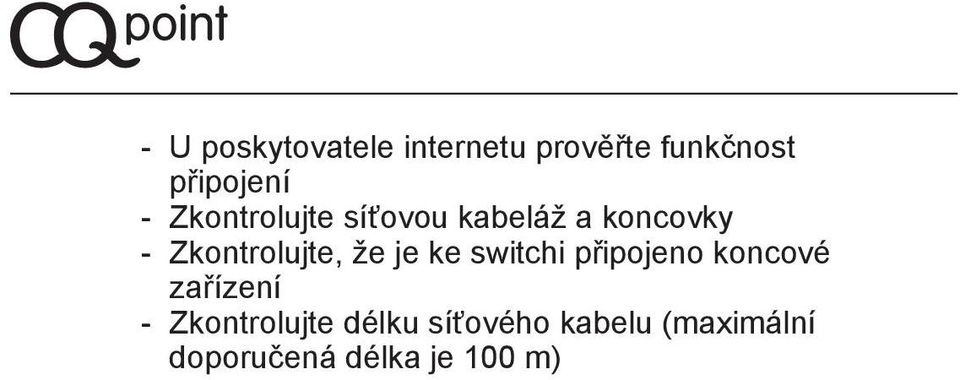

5 - U poskytovatele internetu prověřte funkčnost připojení - Zkontrolujte síťovou kabeláž a koncovky - Zkontrolujte, že je ke switchi připojeno koncové zařízení - Zkontrolujte délku síťového kabelu (maximální doporučená délka je 100 m)

6 PROHLÁŠENÍ FCC Přepínač splňuje všechny limity pro digitální zařízení třídy B podle části 15 pravidel FCC. Tato omezení jsou navržena tak, aby poskytovala přiměřenou ochranu před škodlivým rušením v obytných oblastech. Toto zařízení generuje, používá a může vyzařovat energii na rádiové frekvenci, a pokud nebude nainstalované a používané v souladu s pokyny, může to způsobit škodlivé rušení rádiové komunikace. Není však možné zaručit, že se u konkrétní instalace rušení nevyskytne. Pokud toto zařízení způsobí škodlivé rušené příjmu rozhlasového nebo televizního signálu, což lze zjistit vypnutím a zapnutím zařízení, doporučujeme uživateli pokusit se odstranit toto rušení alespoň jedním z následujících opatření: Zvětšit vzdálenost mezi zařízením a přijímačem. Připojit zařízení do zásuvky v jiném okruhu, než ve kterém bylo zařízení původně připojeno. Obrátit se s prosbou o pomoc na prodejce nebo zkušeného technika. PROHLÁŠENÍ O SHODĚ CE V souladu se směrnicí o elektromagnetické slučitelnosti 89/336/EHS a se směrnicí o nízkém napětí 73/23/EHS splňuje přepínač požadavky následujících norem: EN55022 EN55024 EN60950 Bezpečnostní upozornění: Nepoužívejte tento výrobek v blízkosti vody. Vyhněte se používání tohoto výrobku v elektrických bouřích. Nepokládejte na přepínač těžké předměty.
