1 Návod na použití Video monitor VM 35 Strana 1

2 Popis VM 35 - Barevný video monitor s 3,5" LCD displejem pro dvouvodičový systém, komunikace a monitoring volajícího, interkomové volání mezi účastníky (max. 32 stanic) a monitory v rámci bytu, (max. 4 stanice / byt), odemykání zámku dveří, napájení po sběrnici ze systému, povrchová úprava hliník, montáž na povrch, rozměry 220x105x20mm, 2vodiče paralelně zapojené do systému nepolarizované Technická specifikace Napájení: po sběrnici (Napájení celého systému separátorem napájení SP 18 do sběrnice) Odběr: pracovní režim: 5W, pohotovostní režim: 2W Displej: barevný 3,5 TFT LCD Rozlišení displeje: 320 (R, G, B)x 240 pixelů Rozměry: 220 x 105 x 20 mm Zapojení: 2vodičové, nepolarizované Způsob montáže: povrchová montáž Zapojení monitoru SW+: připojení externího dveřního zvonku polarita + SW-: připojení externího dveřního zvonku polarita EXT-RING: výstup pro připojení externího vyzvánění (max. 12VDC, 100mA) GND: zem (- pól) VIDEO: výstup video signálu pro externí zobrazovací jednotku /TV S1: DIP přepínače pro nastavení adresy a volbu koncového zařízení BUS: nepolarizované připojení sběrnice (2vodič) Možnosti zapojeni přídavných zařízení: Strana 2

3 nastavení DIP switchů na monitorech Prvních 5 DIP switchů slouží na nastavení adresy (01-32) video monitoru. DIP switch 6 nastavte do polohy ON jen na posledním (ukončovacím) monitoru v systému. V případě polohy OFF může byť viditelné skreslení v obrazové složce monitorů. Postupujte podle tabulky. Nepolarizované Zapojení sběrnice Doporučujeme použít kabel s 1mm jádrem, na polarizaci vodičů vůči sobě nezáleží 1. odizolujte konec kabelu cca 12mm 2. v případě lankového jádra, zatočte jádro, příp. pocínujte, zahněte na požadovanou déĺku 7-8 mm 3. vložte do vybíratelné koncovky z monitoru nebo dveřní vícetlačítkové jednotky a pevně zašroubujte. Strana 3

4 Komunikace s návštěvou 1. Stlačte tlačítko na dveřní jednotce. Na monitoru se zobrazí obraz z kamery a uslyšíte vyzváněcí tón. pozn.: Při zapojení vícerých monitorů v rámci jednej adresy je vyzvánění spolu s video náhledem aktivní jen v HLAVNÍM monitoru. Podružné monitory vyzvánějí jen akusticky. V případě, že komunikaci přebere jeden z PODRUŽNÝCH monitorů, aktivuje se na něm i video, ostatní ukončí činnost. 2. Stlačte tlačítko TALK na monitoru pro začátek komunikace s návštěvou. Délka hovoru je výrobně nastavená na délku 90 sekund. Pro ukončení komunikace stlačte opět tlačítko TALK. V případě, že nikdo neodpovídá na volání návštěvy, monitor se za 40 sekund (výrobní nastavení) přepne do pohotovostního režimu a uvolní se komunikační linka systému. Aktivace a monitorovaní dveřních /kamerových jednotek 1. Během pohotovostního režimu stlačte tlačítko MONITOR. Na displeji se zobrazí obraz z kamery. 2. V případě zapojeni vícerých dveřních jednotek si manuálně pomocí SMĚROVÝCH tlačítek vyberte, kterou dveřní jednotku chcete monitorovat. Upozornění: Analogové kamery (CCTV kamery) připojené do systému pomocí VD 2KR jsou v monitoru identifikované jako např. Kamera 2,3,4, jejich samotné vzájemné přepínání není možné manuálně vyvolat, je nastavené automaticky po zvoleném čase. 3. Pro zrušení monitorovaní znova stlačte tlačítko MONITOR Otevření elektrického zámku 1. Během komunikace s návštěvou stlačte tlačítko UNLOCK 2. Nastavení parametrů zámku V hlavním menu vyberte Šipkami vyberte Rozšířené nas. a Zadejte heslo. Výrobní NASTAVENIE a stlačte tlačítko stlačte tlačítko MENU heslo je MENU. Pomocí šipek nastavte Podržte tlačítko UNLOCK Šipkami vyberte Informace a požadovanou hodnotu viz. min. 3 sec. stlačte tlačítko MENU pozn. níže. Strana 4

5 Pozn. Čas odemknutí: Nastavte požadovaný čas otevření zámku. Maximální doba otevření je 9 sec. Režim odemknutí: Nastavení režimu zámku v klidovém stavu. a. pro Nastavení N. O. nebo 0V zadejte 0. b. pro Nastavení N. C. nebo 12V zadejte 1. Odemykací menu: Číslem 0 nastavujete zámek 2 do vypnutého stavu. V tomto případě využíváte jen Zámek 1, přičemž Zámek 2 je v deaktivovaném stavu. Číslem 1 aktivujete Zámek 2. V tomto případě využíváte oba zámky. V menu se zobrazí dva zámky. Interkom Během pohotovostního režimu stlačte CALL tlačítko, zobrazí se interkomové menu. Interkomové menu je možné vyvolat i v hlavním menu pomocí ikony INTERCOM. 1. Interkom volání Interkomovým voláním můžete v případě vybudovaného systému s vícerými účastníky volat jednotlivé byty 2. Vnitřní volání- skupinově vyvoláváte mezi sebou monitory v rámci jediného bytu (1ks master + max. 3ks slave). 3. volání operátora - je funkce dostupná u vícetlačítkového systému, kdy je možno z jediného monitoru udělat operátorský (např. pro domovníka, recepci, strážní službu apod.) a z monitorů je možné zkráceně přímo volat tento monitor. Výběrem prvních dvou položek aktivujete seznam s ID a jmény uživatelů. Pro volání konkrétnímu uživateli vyberte příslušnou adresu/jméno. Směrovými tlačítky dozadu a dopředu listujete v číselném seznamu. Při interkomovém volaní se na volaném monitoru ozývá vyzváněcí tón, odlišný od zvonění z dveřních jednotek. Další komunikace probíhá stejně jako komunikace vyvolaná z dveřní jednotky. Nastavení systému Pro Nastavení video telefonu stlačte tlačítko MENU, a vyberte ikonu NASTAVENIE. 1. Tón volání dveřní jednotky: Tón volaní dveřní jednotky určuje melodii zvonění. Pro Nastavení zvolte ikonu NASTAVENÍ v hlavním menu. Směrovými tlačítky zvolte Tón volaní dveřní jednotky a vyberte číslo melodie. Tlačítkem MENU potvrďte Nastavení. Strana 5

6 2. Tón interkomu: Tón interkomu určuje melodii interkomového zvonění. Pro Nastavení zvolte ikonu NASTAVENÍ v hlavním menu. Směrovými tlačítky zvolte Tón interkomu a vyberte číslo melodie. Tlačítkem MENU potvrďte Nastavení. 3. Čas monitorovaní: Čas monitorování určuje maximální čas komunikace. Po tomto čase se monitor automaticky přepne do pohotovostního režimu. Pro Nastavení zvolte ikonu NASTAVENÍ v hlavním menu. Směrovými tlačítky zvolte čas monitorovaní a nastavte požadovaný čas monitorovaní. Tlačítkem MENU potvrďte Nastavení. 4. Rozšířené Nastavení: Pro zobrazení rozšířeného nastavení zadejte heslo. Továrenské heslo ej 2008 a. Nastavení podružné adresy: V případě zapojeni vícerých monitorů v rámci jediného bytu, musí být jeden z těchto monitorů nastavený jako HLAVNÝ a ostatní musí být nastavené jako PODRUŽNÉ. Hodnota 0 odpovídá hlavnímu monitoru, ostatní čísla jsou určena pro podružné monitory. b. Nastavení operátora: Nastavení monitoru pro funkci zmíněnou výše, tj. jako operátorský (např. pro domovníka, recepci, bezpečnostní službu apod.) c. Nastavení Data a Času: Nastavení Data a času d. Další Natavení: příprava pro nastavování dálkového ovladače (ve verzi 1.2 není podporovaný) e. Informace: zobrazí informace o systému s možností resetu monitoru do továrenských nastavení Strana 6

7 Nastavení Obrazu a zvuku Během monitoringu nebo během komunikace stlačte tlačítko MENU 1. Scéna: Nastavení displeje na předdefinované grafické hodnoty (Normální, Uživatel, Jemný, Jasný). Při změně hodnoty JAS nebo BARVA se automaticky změní scéna na Uživatel. 2. Jas: Nastavení jasu 3. Barva: Nastavení barvy 4. Hlasitost zvonění: Nastavení vyzvánění 5. Hlasitost hovoru: Nastavení hlasitosti komunikace Způsoby zapojení systému Systém připojujte dvoužilovým kabelem s doporučeným průměrem vodičů 1mm, do vzdálenosti max. 150 metrů od dveřní jednotky po poslední monitor. Při použití vodičů s menším průřezem se použitelná vzdálenost úměrně zkracuje. 1 a 2 tlačítková aplikace pro rodinný dom - dvojvodičové připojení - dveřní jednotka jedno nebo dvoutlačítková - max. 16 video monitorů na jednu dveřní jednotku Vícetlačítková aplikace pro bytový dom - dvojvodičové připojení - dveřní jednotka může být max. 32 tlačítková - max. 32 video monitorů na systém - interkom mezi jednotlivými byty - max registrovaných karet pro bezkontaktní RFID přístupový systém Strana 7

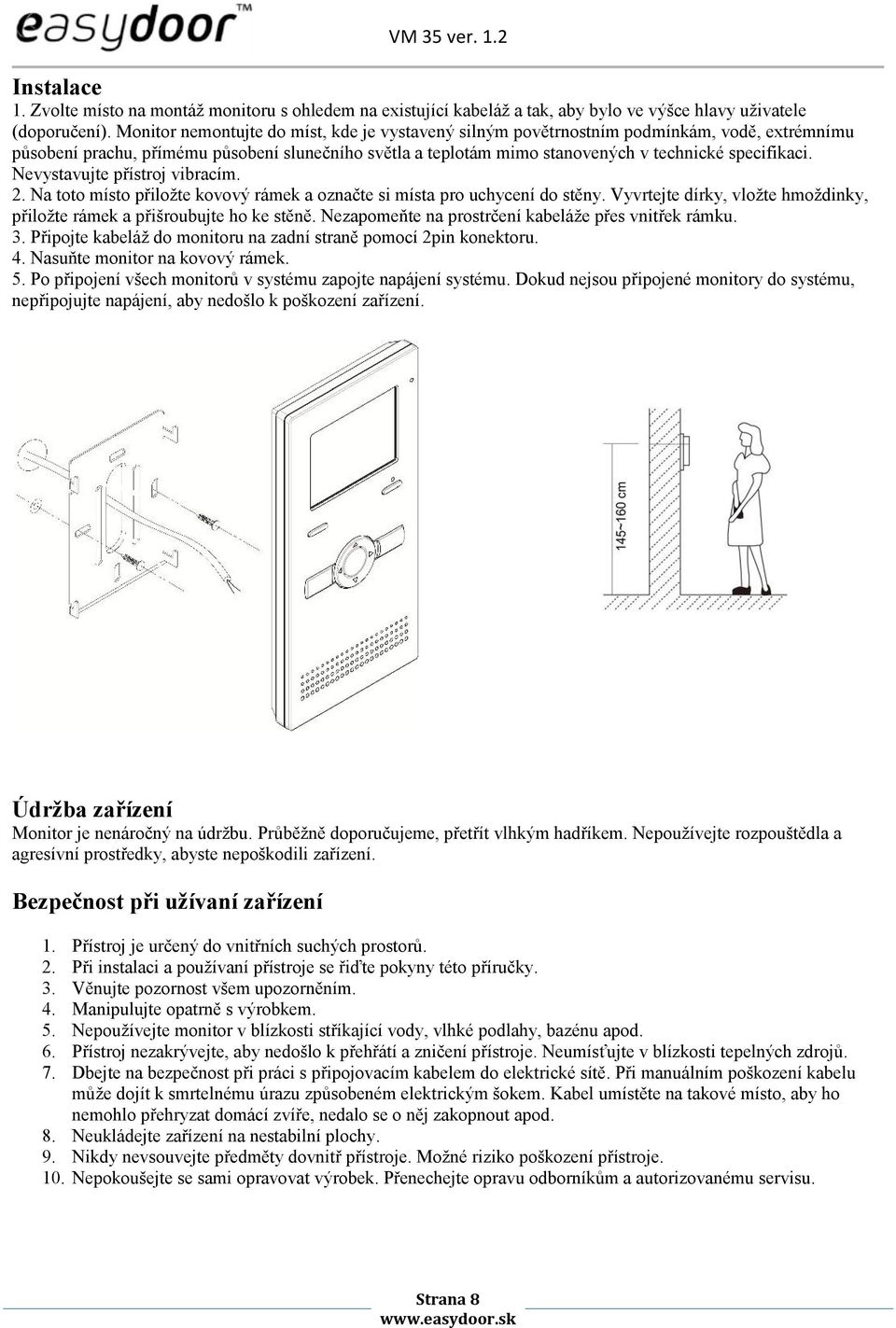

8 Instalace 1. Zvolte místo na montáž monitoru s ohledem na existující kabeláž a tak, aby bylo ve výšce hlavy uživatele (doporučení). Monitor nemontujte do míst, kde je vystavený silným povětrnostním podmínkám, vodě, extrémnímu působení prachu, přímému působení slunečního světla a teplotám mimo stanovených v technické specifikaci. Nevystavujte přístroj vibracím. 2. Na toto místo přiložte kovový rámek a označte si místa pro uchycení do stěny. Vyvrtejte dírky, vložte hmoždinky, přiložte rámek a přišroubujte ho ke stěně. Nezapomeňte na prostrčení kabeláže přes vnitřek rámku. 3. Připojte kabeláž do monitoru na zadní straně pomocí 2pin konektoru. 4. Nasuňte monitor na kovový rámek. 5. Po připojení všech monitorů v systému zapojte napájení systému. Dokud nejsou připojené monitory do systému, nepřipojujte napájení, aby nedošlo k poškození zařízení. Údržba zařízení Monitor je nenáročný na údržbu. Průběžně doporučujeme, přetřít vlhkým hadříkem. Nepoužívejte rozpouštědla a agresívní prostředky, abyste nepoškodili zařízení. Bezpečnost při užívaní zařízení 1. Přístroj je určený do vnitřních suchých prostorů. 2. Při instalaci a používaní přístroje se řiďte pokyny této příručky. 3. Věnujte pozornost všem upozorněním. 4. Manipulujte opatrně s výrobkem. 5. Nepoužívejte monitor v blízkosti stříkající vody, vlhké podlahy, bazénu apod. 6. Přístroj nezakrývejte, aby nedošlo k přehřátí a zničení přístroje. Neumísťujte v blízkosti tepelných zdrojů. 7. Dbejte na bezpečnost při práci s připojovacím kabelem do elektrické sítě. Při manuálním poškození kabelu může dojít k smrtelnému úrazu způsobeném elektrickým šokem. Kabel umístěte na takové místo, aby ho nemohlo přehryzat domácí zvíře, nedalo se o něj zakopnout apod. 8. Neukládejte zařízení na nestabilní plochy. 9. Nikdy nevsouvejte předměty dovnitř přístroje. Možné riziko poškození přístroje. 10. Nepokoušejte se sami opravovat výrobek. Přenechejte opravu odborníkům a autorizovanému servisu. Strana 8
