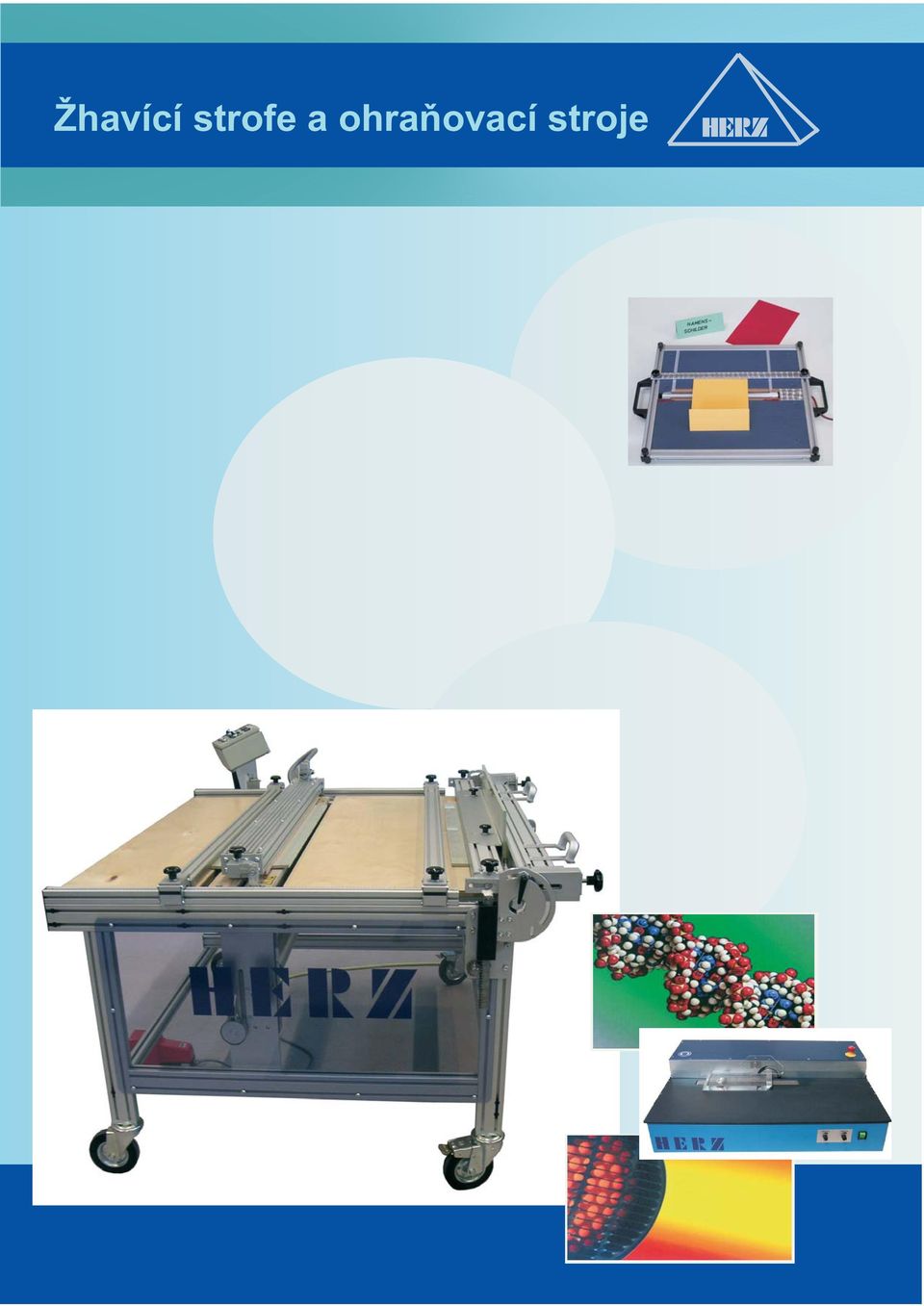

1 Žhavící strofe a ohraňovací stroje

2 Vstupný model MH Získejte prospěch z našeho know-how Tento prospekt je pomůcka, která Vám ukazuje výběr pro Vás nejvhodnějších strojů a přístrojů. V našem programu najdete všechno co se potřebuje k ohřívání a ohranování termoplastických umělých hmot tlouštky 0,25 az 20,0mm,od vstupného modelu do profesionálního stroje. Mini ohřívací lišta je levná alternativa pro začátečníky k ohřívání malých obrazovek (display) a jiných dílů před ohnutím. Možnost užívání na obou stranách umožňuje součastné ohřívaní,bez časově náročné přípravy,, folií tlouštky 0,25-1,0mm na jedné straně a desek tlouštky 1-4mm na druhé straně, aby se staly ohybuschopné. Stroj vyniká širokým polem užívatelnosti pro svou kompaktnost, malé rozměry a přenosnost. Mini-ohřívací lišta maximální pracovní šířka mm 300 tlouštka desek mm 0,25 4 šířka přístroje mm 660 hloubka přístroje mm 500 Napětí V 230 vstupný výkon W 250 váha přístroje kg 8,2 2 Technický změny vyhrazena.

3 Vstupný model MMH a HS K rozšíření k nasemu vstupnému typu nabízíme Mini-skupinovou ohřívací lištu se dvěmy nebo třemy topnýmy plochamy. Jako u Mini-ohřívací lišty se může na jedné straně ohřívat folie od 0,25-1,0 mm a součastně na druhé straně termoplastická deska z umělé hmoty v tloušťce od 1,0-4,0 mm a potom ručně nebo pomocí šablony ohýbat. Technické údaje HS 100 HS 150 HS 200 Ruční ohřívací tyč typové řady HS je zvlašť vhodná pro nasazení na staveništích k otáčivému ohýbání a svařování desk z PP a PE pro výrobu nádrží, větrání a výrobu přístrojů. Teplota teflonem potaženého topného článku se dá přesně nastavit pomocí digitálního ovládače teploty. Dodávka obsahuje i stojánek, který umožňuje bezpečné odložení přístroje, když se nepoužívá. pracovní šířka mm vstupný výkon kw 0,7 1,0 1,1 vstupné napetí V váha kg Technický změny vyhrazena. 3

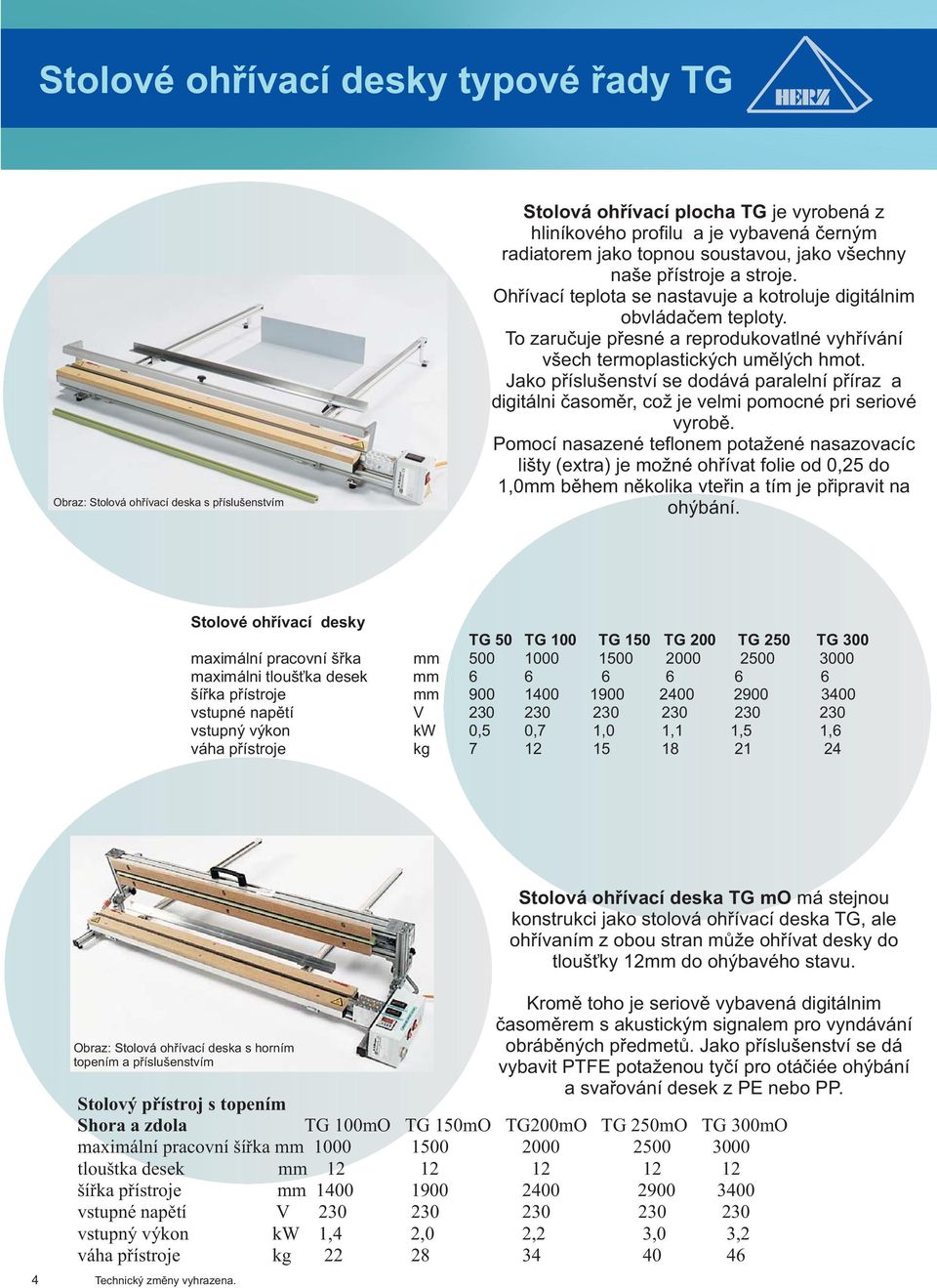

4 Stolové ohřívací desky typové řady TG Obraz: Stolová ohřívací deska s příslušenstvím Stolová ohřívací plocha TG je vyrobená z hliníkového profilu a je vybavená černým radiatorem jako topnou soustavou, jako všechny naše přístroje a stroje. Ohřívací teplota se nastavuje a kotroluje digitálnim obvládačem teploty. To zaručuje přesné a reprodukovatlné vyhřívání všech termoplastických umělých hmot. Jako příslušenství se dodává paralelní příraz a digitálni časoměr, což je velmi pomocné pri seriové vyrobě. nasazené teflonem potažené nasazovacíc Pomocí lišty (extra) je možné ohřívat folie od 0,25 do 1,0mm během několika vteřin a tím je připravit na ohýbání. Stolové ohřívací desky TG 50 TG 100 TG 150 TG 200 TG 250 TG 300 maximální pracovní šřka mm maximálni tloušťka desek mm šířka přístroje mm vstupné napětí V vstupný výkon kw 0,5 0,7 1,0 1,1 1,5 1,6 váha přístroje kg Obraz: Stolová ohřívací deska s horním topením a příslušenstvím 4 Technický změny vyhrazena. Stolová ohřívací deska TG mo má stejnou konstrukci jako stolová ohřívací deska TG, ale ohřívaním z obou stran může ohřívat desky do tloušťky 12mm do ohýbavého stavu. Kromě toho je seriově vybavená digitálnim časoměrem s akustickým signalem pro vyndávání obráběných předmetů. Jako příslušenství se dá vybavit PTFE potaženou tyčí pro otáčiée ohýbání a svařování desek z PE nebo PP. Stolový přístroj s topením Shora a zdola TG 100mO TG 150mO TG200mO TG 250mO TG 300mO maximální pracovní šířka mm tlouštka desek mm šířka přístroje mm vstupné napětí V vstupný výkon kw 1,4 2,0 2,2 3,0 3,2 váha přístroje kg

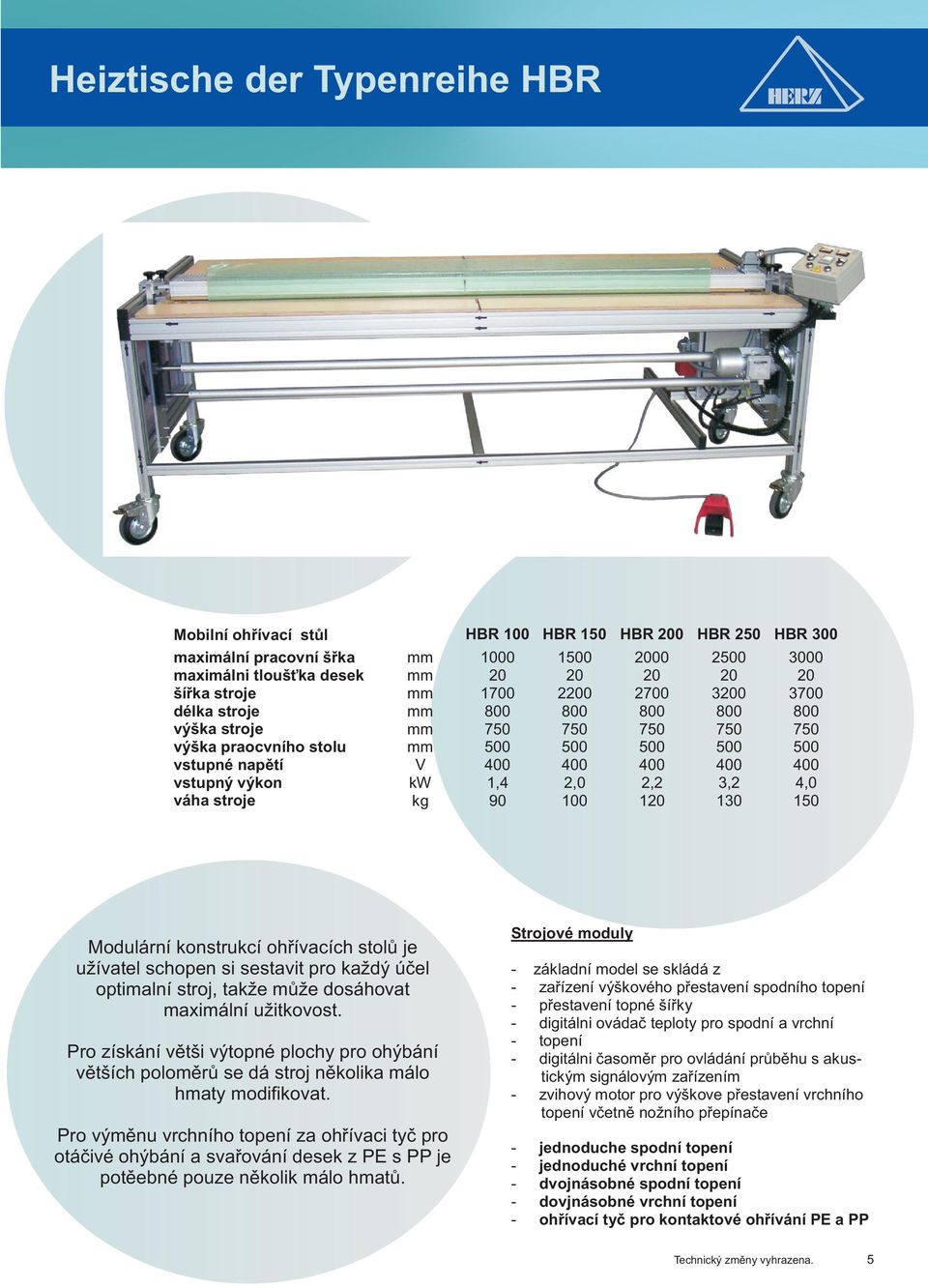

5 Heiztische der Typenreihe HBR Mobilní ohřívací stůl HBR 100 HBR 150 HBR 200 HBR 250 HBR 300 maximální pracovní šřka mm maximálni tloušťka desek mm šířka stroje mm délka stroje mm výška stroje mm výška praocvního stolu mm vstupné napětí V vstupný výkon kw 1,4 2,0 2,2 3,2 4,0 váha stroje kg Modulární konstrukcí ohřívacích stolů je užívatel schopen si sestavit pro každý účel optimalní stroj, takže může dosáhovat maximální užitkovost. Pro získání větši výtopné plochy pro ohýbání větších poloměrů se dá stroj několika málo hmaty modifikovat. Pro výměnu vrchního topení za ohřívaci tyč pro otáčivé ohýbání a svařování desek z PE s PP je potěebné pouze několik málo hmatů. Strojové moduly - základní model se skládá z - zařízení výškového přestavení spodního topení - přestavení topné šířky - digitálni ovádač teploty pro spodní a vrchní - topení - digitálni časoměr pro ovládání průběhu s akustickým signálovým zařízením - zvihový motor pro výškove přestavení vrchního topení včetně nožního přepínače - jednoduche spodní topení - jednoduché vrchní topení - dvojnásobné spodní topení - dovjnásobné vrchní topení - ohřívací tyč pro kontaktové ohřívání PE a PP Technický změny vyhrazena. 5

6 Perfektní modulární system Pomocí rozmanitého príslušenství můžete ohřívat všechny termoplastické umělé hmoty (jako např. PVC, PC, PMMA, PA, PS, PE a PP) až do tlouštky materialu do 20 mm a potom pomocí nově koncipovaného ohraňovacího stroje ohýbat a ohraňovat. Výškové přestavení Toto standartní vybavení slouží rozšiřování výtopného pásma při ohýbání polomerů do 30 mm. Ohřívací tyč Teflonem potažená ohřívací tyč pro kontaktové ohřívání desek z PE a PP do tloušťky materialu 20mm a pracovní šířky 3000 mm. Standart ohřívací tyč dojnásobné vrchní a spodní topení zvihový motor rozdělené provedení 6 Technický změny vyhrazena.

7 Ohraňovací stroje typové řady AB Tento mobilní ohraňovací stroj je koncipovaný pro nasazení ve stavění nádrží pro ohraňování desek z PE a PP. Je vhodný i pro ohraňování termoplastů jako např. PVC,PMMA, PC a PS. obraz: ohraňovací stroj s dodatečným příslušenstvím mobilní ohraňovací stroj AB 100 AB 150 AB 200 AB 250 AB 300 maximální pravovní šířka mm maximální šířka desky mm šířka stroje mm hloubka stroje mm výška stroje mm pracovní stůl výše mm váha stroje kg Specialní konstrukce přidržovacího trámu umožňuje i ohraňování profilových trubek, které je potom možné postranním otevřením přidržovacího trámu vyndávat (viz obraz). Celá konstrukce stroje je taková, že je možné vyrábet reprodukovatelné úhly do 130 a poloměry do 30mm. Tím je dosažitelná vysoká flexibilita a mnohostrannost. Technický změny vyhrazena. 7

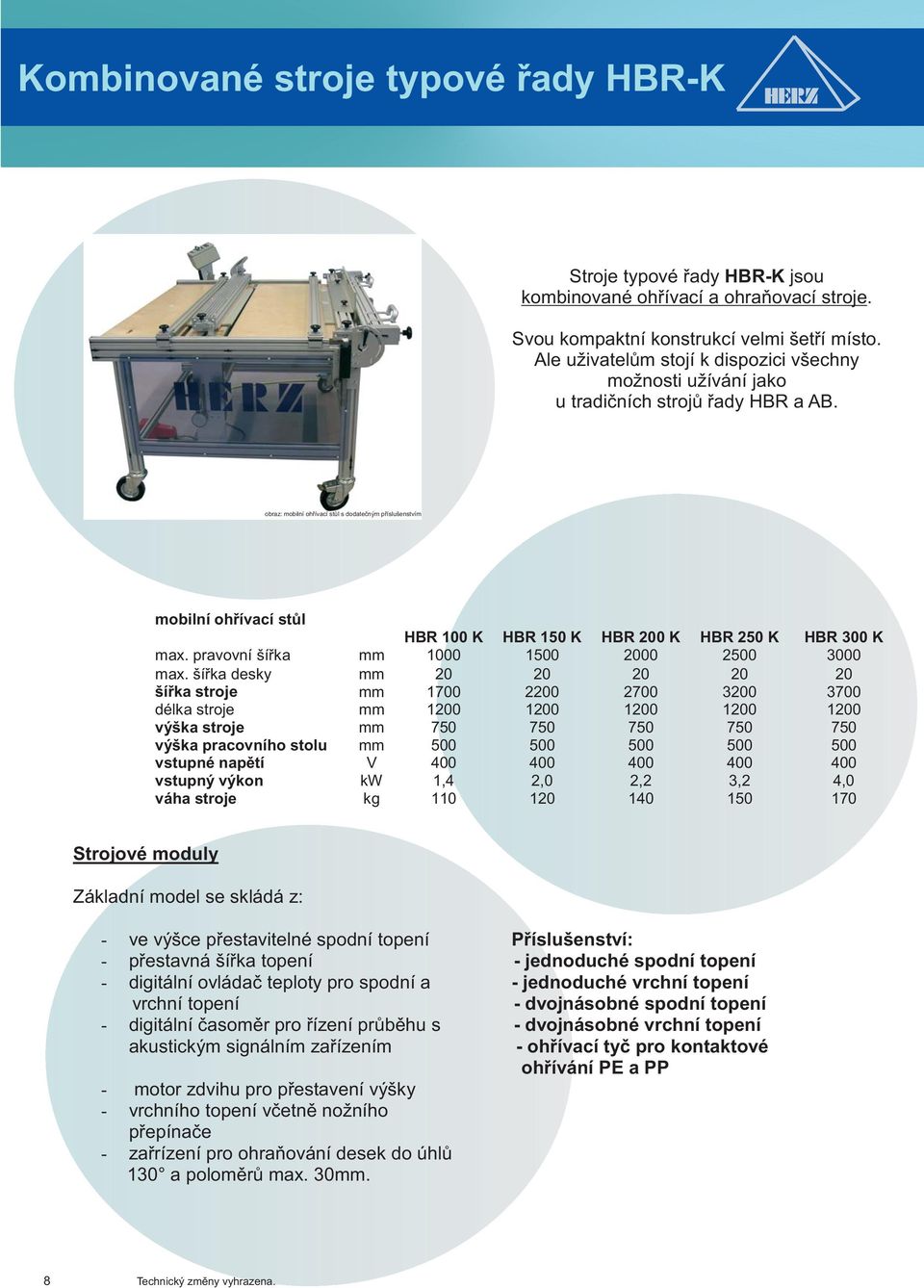

8 Kombinované stroje typové řady HBR-K Stroje typové řady HBR-K jsou kombinované ohřívací a ohraňovací stroje. Svou kompaktní konstrukcí velmi šetří místo. Ale uživatelům stojí k dispozici všechny možnosti užívání jako u tradičních strojů řady HBR a AB. obraz: mobilní ohřívací stůl s dodatečným příslušenstvím mobilní ohřívací stůl HBR 100 K HBR 150 K HBR 200 K HBR 250 K HBR 300 K max. pravovní šířka mm max. šířka desky mm šířka stroje mm délka stroje mm výška stroje mm výška pracovního stolu mm vstupné napětí V vstupný výkon kw 1,4 2,0 2,2 3,2 4,0 váha stroje kg Strojové moduly Základní model se skládá z: - ve výšce přestavitelné spodní topení Příslušenství: - přestavná šířka topení - jednoduché spodní topení - digitální ovládač teploty pro spodní a - jednoduché vrchní topení vrchní topení - dvojnásobné spodní topení - digitální časoměr pro řízení průběhu s - dvojnásobné vrchní topení akustickým signálním zařízením - ohřívací tyč pro kontaktové ohřívání PE a PP - motor zdvihu pro přestavení výšky - vrchního topení včetně nožního přepínače - zařrízení pro ohraňování desek do úhlů 130 a poloměrů max. 30mm. 8 Technický změny vyhrazena.

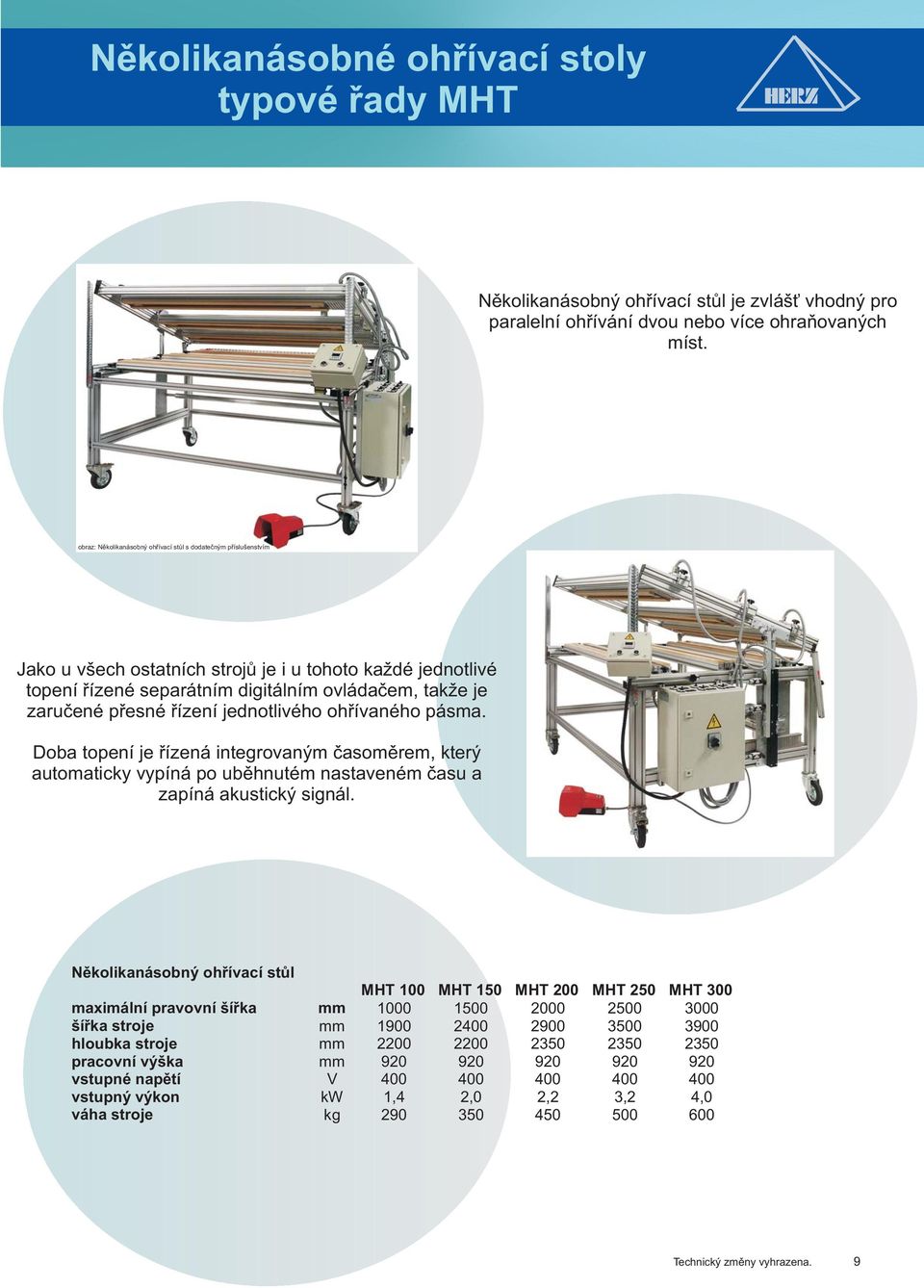

9 Několikanásobné ohřívací stoly typové řady MHT Několikanásobný ohřívací stůl je zvlášť vhodný pro paralelní ohřívání dvou nebo více ohraňovaných míst. obraz: Několikanásobný ohřívací stůl s dodatečným příslušenstvím Jako u všech ostatních strojů je i u tohoto každé jednotlivé topení řízené separátním digitálním ovládačem, takže je zaručené přesné řízení jednotlivého ohřívaného pásma. Doba topení je řízená integrovaným časoměrem, který automaticky vypíná po uběhnutém nastaveném času a zapíná akustický signál. Několikanásobný ohřívací stůl MHT 100 MHT 150 MHT 200 MHT 250 MHT 300 maximální pravovní šířka mm šířka stroje mm hloubka stroje mm pracovní výška mm vstupné napětí V vstupný výkon kw 1,4 2,0 2,2 3,2 4,0 váha stroje kg Technický změny vyhrazena. 9

10 Několikanásobné ohýbačky typové řady MBT Mobilní několikanásobná ohýbačka sj významná zvlášť svou jednoduchou a logickou ovladatelností. Snísemůžou opracovávat obráběné předměty z PVC, PMMA, PC, PA a jiných termoplastických umělých hmot po ohřátí ohýbat na reprodukovatelný maximalní úhly 140o nebo poloměry do 40mm. obraz: Několikanásobná ohýbačka s dodatečným příslušenstvím Užíváni těhto strojů se doporučuje hlavně pro výrobu: - všech druhuůpoklopu např. u přístroju, vitrín, aparátů elektrického a chemického prumyslu - vzduchotechnických zařízení, např. ventilačních otvorů - prvků pro výrobu modelů, např. podporných stolků z PMMA - osvětlovacích těles, skříní, součastek pro přislušenství nebo také stojánku na prospekty pro reklamní účely. Několikanásobná ohýbačka MBT 100 MBT 150 MBT200 maximální pravovní šířka mm maximální tlouštka desky mm šířka stroje mm hloubka stroje mm výška stroje mm výška pracovního stolu mm váha stroje kg Technický změny vyhrazena.

11 Ohýbací šablona typové řady BS Ohýbací šablonou se dají lehce a rychle vyrábět různé U profily. Pomocí přestavitelných ohýbacích narážek se dají plynule nastavovat ramena mezi 15 a 135. Přestavitelný mechanismus umožňuje univerzální nastavování vnitřních rozměrů U profilů až do maximálně 1000 mm. Tím se vyhýbame časově a nákladově Náročnému nastavování šablon. Ohýbací šablona BS 120 pravovní šířka mm 1200 pracovní hloubka mm 1000 pracovní výška mm 930 váha kg 90 Miniaturní leštička typové řady MPM Miniaturní leštičkou se dají lehce a jednoduše leštit do průzračna řezané a frézované hrany na akrylu a pod. materiálech. Desku pomocí dopravního pásu proveďte kolem diamantem posazené leštící hlavy. Pomocí přestavitelného stolu se dají obrábět hrany do úhlu 45. Leštičky pro větší desky na poptávku. Miniaturní leštička MPM maximální výška leštění mm 25 sklápěcí stůl 45 obrátky min výkon W 900 Technický změny vyhrazena. 11
