1 P BasiCut EasyCut

2 RUČNÍ PÁSOVÁ PILA BasiCut DG BasiCut DG je jednoduchá a univerzální ruční pásová pila, která nachází uplatnění zejména v zámečnických dílnách a menších provozech. Rameno pily je tvořeno odlitkem z šedé litiny, což zajišťuje lepší pohlcování vibrací a vyšší přesnost řezu. Ta je navíc podpořena jednoduchým, ale kvalitním tvrdokovovým vedením pilového pásu. Stroj je vybaven bezúdržbovou šnekovou převodovkou s výkonným dvourychlostním motorem, pohánějícím pilový pás výšky 27 mm. Rameno pily lze jednoduše natočit pro úhlové řezání a to v rozmezí 45 doleva a 60 doprava, při stálé poloze upnutého materiálu. Samotné upínání je prováděno velmi snadno pomocí svěráku, jehož pohyblivá čelist je vedena trapézovým šroubem. Při sériovém řezání lze efektivně upínat materiál pomocí rychloupínací (excentrické) páky. Posuv do řezu probíhá manuálně, tj. vedením ramene obsluhou stroje. BasiCut DG mm 275 x 180 mm 250 x 230 mm 230 mm Vpravo mm 190 x 150 mm 170 x 230 mm 180 mm Vpravo mm 120 x 100 mm 120 x 100 mm 100 mm Vlevo mm 185 x 100 mm 90 x 230 mm 150 mm Pracovní režim manuální Nejmenší řezaný průměr ø 5 mm Délka nejkratšího zbytku 20 mm Rozměry pilového pásu 2720 x 27 x 0,9 mm Pohon 1,1 / 1,5 kw, 3 x 400 V, 50 Hz Rychlost pilového pásu m/min Rozměry stroje Délka mm / Šířka mm / Výška mm / Váha kg

3 Ergonomická rukojeť pro spouštění pilového pásu a posuvu ramene do řezu Válečkové tratě a měřicí dorazy řady M umožňují pohodlnou manipulaci s materiálem Vratná pružina pro snadný posuv ramene do řezu a navrácení zpět do vrchní polohy Velký otočný litinový stůl. Při otáčení ramene pilového pásu se synchronně otáčí stůl, díky čemuž nedochází k jeho rozřezání Dobře čitelný ukazatel úhlu natočení ramene Vedení pilového pásu zajišťují broušené tvrdokovy ze slinutého karbidu, které zaručují vysokou přesnost řezu Zobrazení délky je umístěno přímo na vozíku dorazu a zobrazuje přesnou polohu v reálném čase. Systém zobrazování nabízí různé možnosti nastavení a optimalizace procesu. Napnutí pilového pásu je vybaveno kontrolou správného napnutí

4 AUTOMATICKÁ PÁSOVÁ PILA S NC ŘÍZENÍM BasiCut GANC Automatická pásová pila s NC řízením. Po naprogramování délky a počtu kusů se provede celý pracovní cyklus. Požadovaná délka řezaného materiálu se nastavuje velmi jednoduše na volně polohovatelném ovládacím panelu. Největší předností tohoto stroje je možnost naprogramování různého počtu kusů řezaného materiálu o různých délkách bez nutnosti dalšího ovládání stroje. Maximální délka jednoho podání je 500 mm. Jednoduché dialogové ovládání s textovými zprávami se zobrazuje na čtyřřádkovém, osvětleném displeji. Možnost úhlových řezův automatickém režimu do 45, v poloautomatickém režimu do 60.Při přepnutí stroje do ručního režimu je možné ovládat všechny funkce stroje odděleně. Hydraulicky je ovládán posuv materiálu do řezu, upínání materiálu a posuv ramene pilového pásu do řezu a zpět. Robustní rameno je vyrobeno z šedé litiny, což přispívá k lepšímu pohlcování vibrací při řezání, než u svařeného ramene. Přesné tvrdokovové vedení pásu, kloub ramene pily uložený v předepjatých kuželíkových ložiscích, 27 mm vysoký pilový pás a synchronně běžící kartáč na odstraňování třísek jsou předpokladem pro vynikající řezný výkon. Podávací svěrák uložený na lineárních vedeních se otevírá oboustranně, čímž se eliminují kolize u nerovného materiálu. Minimální zbytkový kus v automatickém režimu je 180 mm. V základu tohoto stroje jsou dvě rychlosti pilového pásu a to 40 a 80 m/min. Tento automat je vhodný především pro dělení profilů i plných materiálů menších průřezů s přesností jednoho podání 0,2 mm. BasiCut GANC mm 275 x 180 mm 250 x 230 mm 230 mm 270 x 160 mm Vpravo mm 190 x 150 mm 170 x 230 mm 180 mm Vpravo mm 120 x 100 mm 120 x 100 mm 100 mm Pracovní režim automatický Nejmenší řezaný průměr ø 5 mm Délka nejkratšího zbytku 180 mm Rozměry pilového pásu 2720 x 27 x 0,9 mm Pohon 1,1 / 1,5 kw, 3 x 400 V, 50 Hz Rychlost pilového pásu m/min Rozměry stroje Délka mm / Šířka mm / Výška mm / Váha kg

5 Ruční napínání pilového pásu s elektrickou kontrolou přetržení S nosností až 150 kg a bohatým sortimentem příslušenství a připojovacích dílů pásových pil BOMAR, je systém M ideálním partnerem při manipulaci s materiálem ve Vaší dílně. Každá válečková dráha může být ideálně uzpůsobena jejímu použití. S pomocí příslušenství a rozšíření systému M je to kdykoli možné a proveditelné bez vynaložení velkého úsilí, díky montážním otvorům a variabilnímu příslušenství. Napnutí pilového pásu je vybaveno kontrolou správného napnutí Robustní podávací svěrák s hydraulicky odskakovací čelistí Zobrazení délky je umístěno přímo na vozíku dorazu a zobrazuje přesnou polohu v reálném čase. Systém zobrazování nabízí různé možnosti nastavení a optimalizace procesu. Hydraulický vrchní přítlak pro řezání materiálu ve svazku Všechny ovládací prvky jsou umístěny na volně polohovatelném panelu Automatická regulace posuvu ramene do řezu

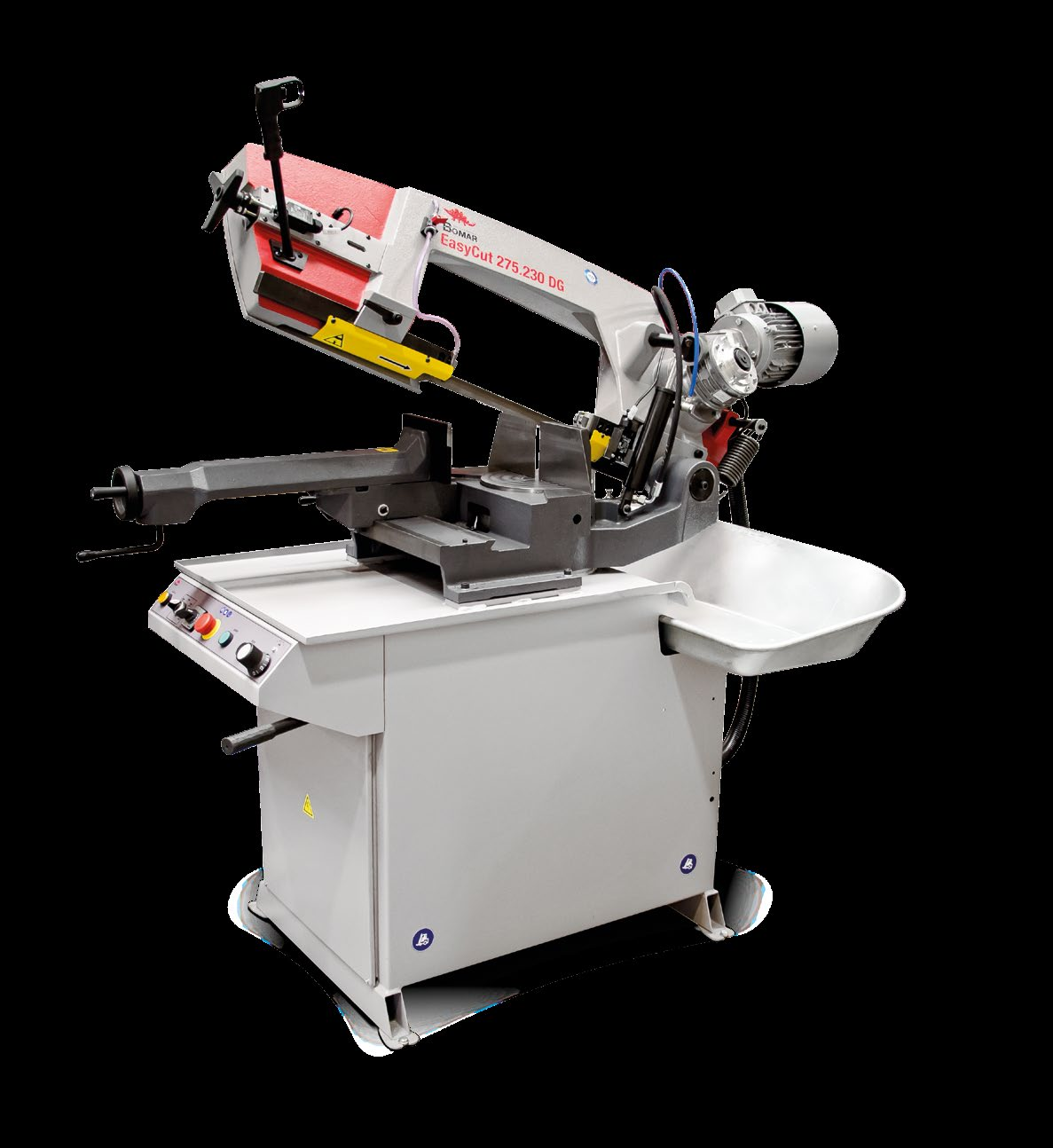

6 GRAVITAČNÍ PÁSOVÁ PILA EasyCut DG EasyCut DG je univerzální gravitační pásová pila s robustním litinovým ramenem a pilovým pásem o výšce 27 mm. Přesné vedení pilového pásu, kloub ramene uložený v předepjatých kuželíkových ložiscích a synchronně běžící kartáč na odstraňování třísek, jsou dobrým předpokladem pro efektivní výkon stroje a dlouhou životnost pilového pásu. Přítlak do řezu je zajištěn vlastní hmotnostní ramene. Rychlost klesání ramene je plynule regulována hydraulickým válcem s přepouštěcím ventilem. Rameno pily se po doříznutí materiálu a vypnutí pilového pásu zvedá ručně. Pilový pás je poháněn dvourychlostním průmyslovým motorem se šnekovou převodovkou. Rychlost pilového pásu je 40 m/min nebo 80 m/min. Rameno je oboustranně natáčecí v rozsahu úhlů v rozmezí 45 doleva a 60 doprava při stálé poloze upnutého materiálu. EasyCut DG mm 275 x 180 mm 250 x 230 mm 230 mm Vpravo mm 190 x 150 mm 170 x 230 mm 180 mm Vpravo mm 120 x 100 mm 120 x 100 mm 100 mm Vlevo mm 185 x 100 mm 90 x 230 mm 150 mm Pracovní režim manuální Nejmenší řezaný průměr ø 5 mm Délka nejkratšího zbytku 20 mm Rozměry pilového pásu 2720 x 27 x 0,9 mm Pohon 1,1 / 1,5 kw, 3 x 400 V, 50 Hz Rychlost pilového pásu m/min Rozměry stroje Délka mm / Šířka mm / Výška mm / Váha kg Výkonná. Kompaktní. Pro

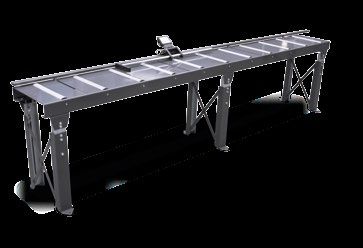

7 S nosností až 150 kg a bohatým sortimentem příslušenství a připojovacích dílů pásových pil BOMAR, je systém M ideálním partnerem při manipulaci s materiálem ve Vaší dílně. Každá válečková dráha může být ideálně uzpůsobena jejímu použití. S pomocí příslušenství a rozšíření systému M je to kdykoli možné a proveditelné bez vynaložení velkého úsilí, díky montážním otvorům a variabilnímu příslušenství. Napnutí pilového pásu je vybaveno kontrolou správného napnutí Vedení pilového pásu zajišťují broušené tvrdokovy ze slinutého karbidu, které zaručují vysokou přesnost řezu. Díky otočnému stolu nedochází k rozřezání pracovní desky. Zobrazení délky je umístěno přímo na vozíku dorazu a zobrazuje přesnou polohu v reálném čase. Systém zobrazování nabízí různé možnosti nastavení a optimalizace procesu. Všechny ovládací prvky jsou přístupné z přední strany. stroje oduktivní. Kartáč na třísky je vždy poháněn synchronně s rychlostí pilového pásu tak, aby byl zaručen ideální čisticí výkon.

8 Společnost BOMAR je členem výrobní skupiny BEC, která i díky svým ostatním členům, udává aktuální trendy v oblasti dělení a dalšího zpracovávání železných i neželezných materiálů. Členové skupiny BEC : Změny a chyby vyhrazeny / BOMAR 2016
