1 Výběr ochranných přístrojů nn Eaton tour 2018 Ing. František Štěpán, Bc. Jan Marek

2 Výběr přístrojů nízkého napětí Nová edice normy ČSN ed.3: 2018 a související změny v ČSN ed 3: 2018 Volba přístrojů z pohledu prevence požáru: proudové chrániče (RCD) obloukové ochrany (AFDD) Program pro výpočty Pavouk (xspider) 2

3 ČSN ed. 3: 2018 Ochrana před úrazem elektrickým proudem Nová edice ČSN ed. 3 Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem Platnost od 1. ledna 2018, souběžně je možné používat také ČSN ed. 2 až do Spolu s vydáním ČSN ed. 3 vyšla v lednu 2018 také změna Z1 k ČSN ed. 3 (Elektrické instalace nízkého napětí Vnitřní elektrické rozvody), která doplňuje a mění ustanovení tří článků normy (2014). 3

4 ČSN ed. 3: 2018 Ochrana před úrazem elektrickým proudem Norma ČSN ed. 3:2018 se zabývá ochranou před úrazem elektrickým proudem v elektrických instalacích. Vychází z požadavků základní bezpečnostní normy ČSN EN ed. 3, která definuje společná pravidla pro elektrické instalace a elektrická zařízení. Vztahuje se na ochranu osob a hospodářských zvířat. Pravidla ochrany před úrazem elektrickým proudem (ČSN EN ed. 3): - nebezpečné živé části nesmějí být za normálních podmínek přístupné a - přístupné vodivé části nesmějí být nebezpečné ani za normálních podmínek, ani za podmínek jedné poruchy. Ochrana za normálních podmínek je zajištěna základními ochrannými opatřeními a ochrana při jedné poruše je zajištěna opatřeními pro ochranu při poruše. Ochrana před úrazem elektrickým proudem je zajištěna prostředkem zvýšené ochrany, který zajišťuje ochranu za normálních podmínek a ochranu při jedné poruše. 4

5 ČSN ed. 3: 2018 Ochrana před úrazem elektrickým proudem Změny v ČSN ed.3 (1/3) Požadavky na ochranné pospojování byly revidovány (čl ) Přístroj zajišťující automatické odpojení v případě poruchy má být vhodný pro odpojení alespoň pro vodiče vedení (čl ). Tabulka pro maximální doby odpojení (např. 0,4 s pro sítě TN do 230 V AC) platí pro koncové obvody do 63 A, jestliže je v nich jedna nebo více zásuvek (čl ). Někeré požadavky vztahující se k proveditelnosti přerušení napájení nebo kde není vhodné použití proudového chrániče (RCD), byly změněny a přemístěny do přílohy D (čl ). Rozsah jmenovitých proudů zásuvek, které mají být chráněny doplňkovou ochranou pomocí proudových chráničů (RCD) s citlivostí do 30 ma, byl rozšířen do 32 A (čl ). 5

6 ČSN ed. 3: 2018 Ochrana před úrazem elektrickým proudem Změny v ČSN ed.3 (2/3) Světelné obvody v sítích TN a TT v samostatné domácnosti mají být opatřeny ochranou pomocí proudového chrániče (RCD) s citlivostí do 30 ma (nový článek ). Doplněna čísla výrobkových norem a další podrobnosti pro proudové chrániče (Poznámka v článku ). Vypuštěna podmínka uzemnění neživých částí v síti IT pro DC sítě: R A * I d 120 V (čl ). Požadavky pro ochranu při poruše v sítích IT byly revidovány (čl ). Požadavky pro vedení zajišťující základní ochranu a ochranu při poruše, za předpokladu, že splňují požadavky na ochranné opatření dvojitou nebo zesílenou izolací, byly revidovány (čl ). 6

7 ČSN ed. 3: 2018 Ochrana před úrazem elektrickým proudem Změny v ČSN ed.3 (3/3) Dřívější obsah přílohy D týkající se vztahu mezi ČSN ed. 1 a ČSN ed. 2 byl vypuštěn a je nahrazen obsahem týkajícím se prostředků ochrany, jestliže automatické odpojení (podle čl ) není proveditelné. Byly vypuštěny Národní přílohy, které mimo jiné obsahovaly pasáže z jiných norem. Podrobnosti pro používání nové edice 3 budou rozpracovány v Technické normalizační informaci k této normě (TNI ČSN , ed. 3), která se připravuje. 7

8 Změna Z1 ČSN ed. 3: 2018 Vnitřní elektrické rozvody čl (doplnění): Každý koncový světelný obvod v bytech a obdobných prostorech pro ubytování se vybaví doplňkovou ochranou pomocí proudového chrániče (RCD), jehož jmenovitý reziduální proud nepřekračuje 30 ma. 8

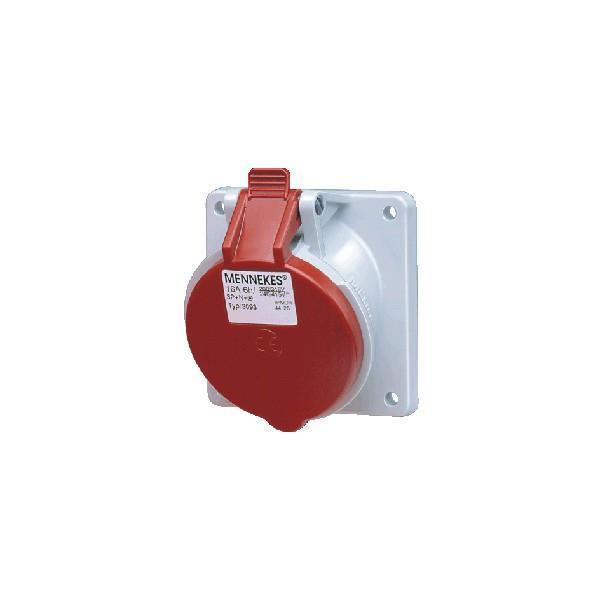

9 Změna Z1 ČSN ed. 3: 2018 Vnitřní elektrické rozvody (náhrada): Zásuvkové obvody nepřekračující 32 A musí mít doplňkovou ochranu tvořenou proudovým chráničem s vybavovacím residuálním proudem nepřekračujícím 30 ma v souladu s ČSN ed. 3. Toto opatření se vztahuje i na trojfázové zásuvky připojené na obvod s jištěním nepřekračujícím 32 A. Toto platí i pro připojení mobilního zařízení určeného pro venkovní použití, které nepřekračuje 32 A. Trojfázové zásuvky se jmenovitým proudem vyšším než 32 A se doporučuje vybavit doplňkovou ochranou tvořenou proudovým chráničem s vybavovacím reziduálním proudem 100 ma. 9

10 Změna Z1 ČSN ed. 3: 2018 Vnitřní elektrické rozvody (náhrada): Ustanovení článku není nutno uplatňovat u zásuvek nepřístupných laické veřejnosti a zásuvek pro speciální druh zařízení (například zařízení kancelářské a výpočetní techniky nebo pro chladicí a mrazicí zařízení potravin tj. zásuvky pro napájení zařízení, jehož nežádoucí vypnutí by mohlo být příčinou značných škod). 10

11 Ohranné přístroje pro ochranu před požárem MCB, RCD a AFDD 11

12 Statistiky požárů v ČR od el. instalací Podle statistik Hasičského záchranného sboru České republiky zaujímají požáry zapříčiněné elektrickou energií velký podíl z celkového počtu požárů. V roce 2013 to bylo z celkového počtu všech požárů 2213 způsobených technickou závadou V roce 2014 byly z celkového počtu požárů, v 2044 případech jako příčina uvedena technická závada, kam spadají právě i požáry elektroinstalace. 12

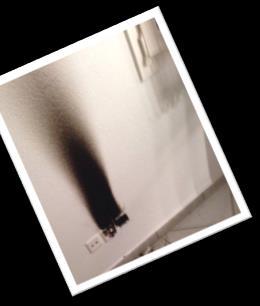

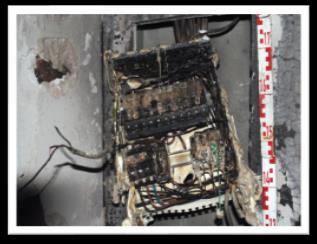

13 Příčiny požárů v elektrické instalaci 13

14 Příčiny požárů Otevřený oheň Elektřina 4% 33% Žhářství 9% 17% 2% 21% 9% Lidská chyba 3% 2% Přehřátí Ostatní příčiny - neobjasněno Zdroj: IFS-Brandursachenstatistik

15 Vznik poruchy v elektrické instalaci A) Krátkodobé poruchy = velké přetížení v krátkém čase B) Dlouhodobé poruchy = dlouhodobé přetěžování malými poruchovými proudy Při dlouhodobém působení malého ztrátového výkonu na hořlavé podklady významně roste riziko lokálního přehřátí a následného požáru. Pojistky nebo jističe reagují jen na velké nadproudy. Malé poruchové proudy jsou detekovány proudovými chrániči (RCD) a obloukovými ochranami (AFDD). 15

16 Vznik požáru od plazivých proudů Příčinou plazivých proudů jsou trhlinky v izolaci. S rostoucí teplotou, stárnutím a působením UV záření dochází k odpařování změkčovadel izolace. Izolace křehne a vznikají mikrotrhlinky. Cyklickými změnami teplot a vlhkosti se mění vodivost usazeného prachu a to způsobí vznik plazivých proudů proti zemi. 16

17 Další příčiny vzniku elektrického oblouku Poškozená izolace kabelu (například hřebíky, šrouby... mohou způsobit proražení izolace) Zmáčknuté kabely nebo proskřípnutá izolace pode dveřmi, za nábytlkem, atd. Nedokonalý spoj nebo kontakt způsobí jistření Prodlužovací kabely a pohyblivé přívody s ostrými ohyby UV záření, poškození izolace hlodavci Chybějící odlehčení vodičů - špatná montáž vypínačů, zásuvek a svorkovnic. 17

18 Ochrana před požáry Ochranné přístroje: - jističe, pojistky (MCB, MCCB,..) reagují na přetížení, zkrat - proudové chrániče (RCD,..) reagují na zemní svodové proudy / plazivé proudy - obloukové ochrany (AFDD) ochrana při vzniku oblouku mezi vodiči Protipožární ochrana elektrických instalací s proudovými chrániči s citlivostí do 300 ma (viz ČSN ed.2) přinesla v době svého zavedení významné zlepšení ochrany před požáry, ale nemůže poskytnout úplnou ochranu v případech, kdy nevzniká reziduální proud. 18

19 Druhy poruch, použití ochranných přístrojů (1) Paralelní, zemní L - PE Paralelní L - N Sériová L/L, N/N 19

20 Druhy poruch, použití ochranných přístrojů (2) Paralelní poruchy mezi L / PE a L / N způsobí cca 10 % požárů od elektrické instalace Sériová porucha zapříčiní až 90% příčin požárů vzniklých od elektrické instalace! Proudové chrániče s citlivosti I Δn 300 ma chrání pouze před plazivými proudy (paralelní - zemní porucha) AFDD je určen pro ochranu před požárem vzniklým od jiskření, jako jediný ochranný přístroj chrání při vzniku sériové poruchy 20

21 Požadavky na proudové chrániče podle ČSN ed. 3 Zásuvkové obvody do 32 A musí mít doplňkovou ochranu tvořenou proudovým chráničem s I Δn 30 ma (ČSN ed. 3). Toto opatření se vztahuje i na trojfázové zásuvky do 32 A Podle ČSN se zásuvky připojené na obvod s proudem nad 32 A se doporučují chránit proudovým chráničem s I Δn 100 ma Poznámka: Omezení rizika nežádoucího vybavení proudového chrániče - použití typu G (minimální doba nepůsobení je 10 ms Doplňková ochrana RCD s I Δn 30 ma Ochrana při poruše (nejčastěji automatické odpojení) Základní ochrana Izolace živých částí 21

22 Proudové chrániče třídění podle konstrukce RCD obecné označení pro všechny konstrukce proudových chráničů RCCB Proudový chránič RCBO (RCCB + MCB) Proudový chránič s jističem CRB MRCD RCM SRCD Chráničový modul s výkonovým jističem Modulární Chráničová relé pouze pro indikaci PRCD Domovní a podobné instalace Určeny pro laickou obsluhu Průmyslové instalace Určeny pro kvalifikovanou obsluhu Dodatečné vylepšení stávající instalace 22

23 Selektivita proudových chráničů Dvě úrovně Tři úrovně Předřazený selektivní proudový chránič 300 ma zajišťuje ochranu před požáry od plazivých proudů. 23

24 Vypínací charakteristiky proudových chráničů Typ chrániče podle časového zpoždění Vypínací časy [ms] pro I = I n I = 2 I n I = 5 I n I = 500 A bez zpoždění - pro všeobecné použití zpožděný - s dobou nepůsobení min. 10 ms selektivní - s dobou nepůsobení min. 40 ms Meze vypínacích časů podle ČSN EN Typ G - podle rakouské normy ÖVE E 8601 (viz AT patent z roku 1957) - vysoká odolnost proti nežádoucímu vypnutí (do 3 ka ráz. proudu 8/20 µs); - výhody zpožděného vypnutí převzali všichni výrobci s použitím vlastního označení typů, např. kv, KV, Si, aj. Při citlivosti 30 ma je nejdůležitějším výsledkem ověření vybavení proudem I D = 5I Dn = 150 ma dotyk osoby se živou částí 24

25 AFDD + Řešení Eaton AFDD + MCB + RCD v jednom přístroji Vše v jednom přístroji - maximální ochrana oblouková ochrana (AFDD) ochrana proti poruchovému oblouku proudový chránič (RCD) ochrana proti plazivým proudům jistič (MCB) ochrana proti přetížení a zkratu Oblouková ochrana AFDD Doplňková ochrana RCD s I Δn 30 ma Ochrana při poruše Prostřednictvím MCB, RCD Základní ochrana Izolace živých částí 25

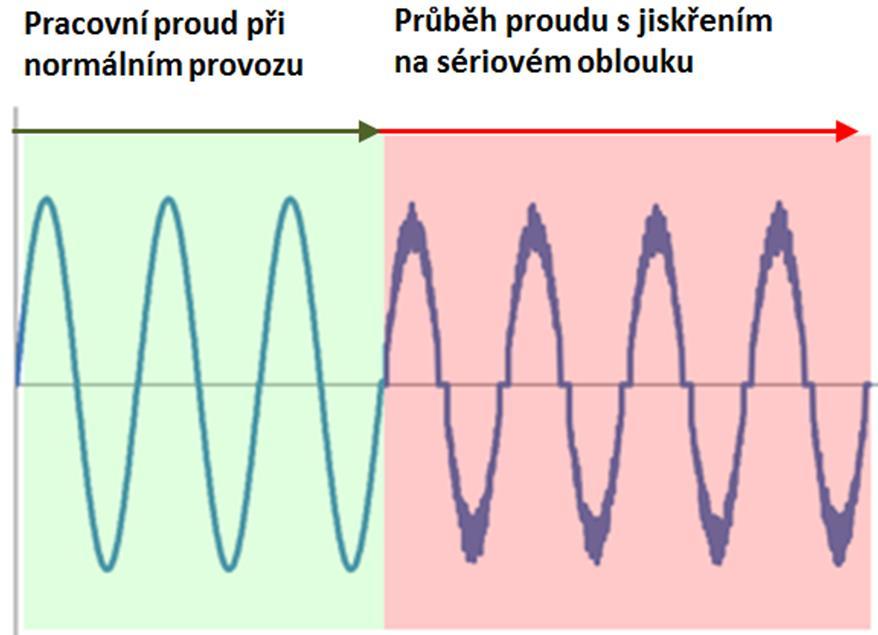

26 AFDD na jakém principu funguje? Jiskření při sériové poruše se projevuje specifickým průběhem proudu, na který AFDD reaguje a odpojí instalaci s poruchou. Vyhodnocování průběhů proudů a napětí provádí digitální elektronický obvod porovnáváním se známými průběhy, na které má a nebo nesmí reagovat. 26

27 Kombinovaný přístroj EATON - zapojení Jistič MCB Spotřebič Síť AFDD + RCCB Oblouková ochrana AFDD + proudový chránič s jističem RCBO Pro konstrukci AFDD platí výrobková norma ČSN EN AFDD = elektromechanický spínací přístroj s elektronickými obvody, které monitorují charakter odebíraného proudu. 27

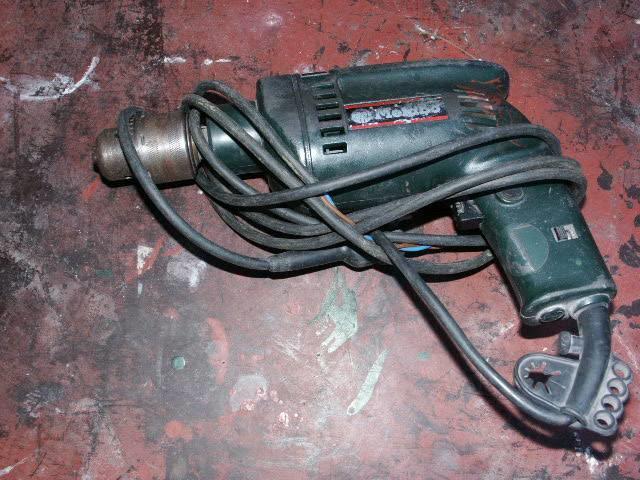

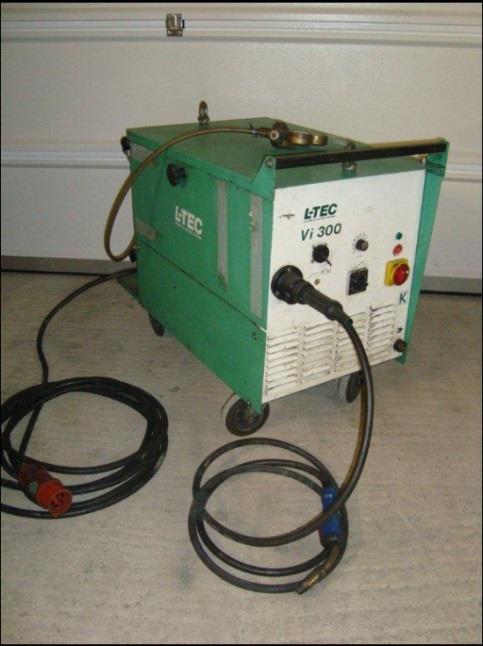

28 Odolnost AFDD proti nežádoucímu rušení Staré typy ručního nářadí Svářecí invertory Výkonové elektronické obvody Stmívače Přenos dat po nn vedení 28

29 Odolnost AFDD proti nežádoucímu rušení Zdroj rušení Zdroj rušení 29

30 Směrová citlivost AFDD proti nežádoucímu vybavení (Cross talk test) AFDD je směrově citlivý - musí selektivně vyhodnocovat a reagovat na rušení od oblouku ze strany spotřebiče, ale musí být imunní proti rušení ze sítě Nutno dodržet předepsaná směr zapojení!! Spotřebič Spotřebič 30

31 Řešení Eaton: AFDD+ AFDD + MCB + RCD v jednom přístroji Spolehlivá detekce oblouků při proudech nad 700mA (2,5A) Příznivá cena kombinovaného přístroje Jmenovitý proud do 40 A Jednoduchá instalace 31

32 Řešení Eaton: AFDD + AFDD + MCB + RCD v jednom přístroji AFDD + Zemní poruchy Detekce rozdílovým transformátorem Přetížení a zkraty Nadproudové spouště Sériové a paralelní obloukové poruchy Digitální technologie pro detekci proudu oblouku 32

33 Kterým normám musí AFDD vyhovět? Pro konstrukci AFDD platí ČSN EN 62606:2014 Obecné požadavky pro obloukové ochrany. Maximální jmenovité napětí je 240 V AC. AFDD jsou napájeny buď mezi fází a nulovým vodičem, nebo mezi dvěma fázemi. Maximální jmenovitý proud (I n ) je 63 A AC. AFDD napájené z baterií nebo z jiného obvodu, než je chráněný obvod, nejsou předmětem ČSN EN 62606:2014. AFDD zajišťují odpojení, jsou určeny k ovládání laiky a nevyžadují údržbu. 33

34 Požadavky na použití přístrojů AFDD Z požárních statistik vyplývá: více lidí zemře následkem nadýchání zplodinami hoření, než uhořením; téměř 70% úmrtí je během spánku, kdy postižené osoby nemohou reagovat!!! V obydlích se doporučuje automatické odpojení od zdroje zajišťované AFDD pro tyto koncové obvody: v ložnicích, zvláště pak určených pro seniory a osoby se zdravotním postižením, dětských pokojích a obvody uvnitř hořlavých konstrukčních materiálů. 34

35 Požadavky na použití přístrojů AFDD Detekce vysokofrekvenčního proudu a vyhodnocení jeho průběhu pomocí elektronických obvodů Bezpečná a rychlá detekce požadavek výrobkových norem Odolnost proti nežádoucím vypnutím kvalita vyhodnocení detekovaného signálu Ideální místo instalace je v blízkosti poruchy Proud zátěže může maskovat rušení od poruchy!! 35

36 Požadavky na použití přístrojů AFDD (1) ČSN ed.2 Protipožární ochrana elektrických instalací s AFDD Arc Fault Detection Device = přístroj pro ochranu před obloukovými poruchami Základní požadavky na využití AFDD jsou popsány ve změně Z1 ČSN ed. 2. Automatické odpojení pomocí AFDD se doporučuje pro ochranu koncových obvodů pro: prostory s nebezpečím požáru v důsledku povahy zpracovávaných materiálů (např. ve stodolách, v obchodech s látkami, v papírnách), prostory s hořlavými konstrukčními materiály (např. v dřevěných budovách), konstrukce šířící požár, ohrožené prostory s nenahraditelným bohatstvím. 36

37 Požadavky na použití přístrojů AFDD (2) TNI ed. 3 Použití přístrojů k detekci poruchového elektrického oblouku (AFDD) odpovídajících IEC Obecné požadavky pro přístroje k detekci chybového elektrického oblouku (AFDD) se považuje za účinné pro snížení rizika požáru v koncových obvodech pevné instalace v důsledku účinku poruchových proudů doprovázených obloukem. V obydlích se doporučuje automatické odpojení od zdroje zajišťované AFDD na začátku následujících koncových obvodů: v ložnicích (zvláště určených pro seniory a osoby se zdravotním postižením); dětských pokojích u obvodů vedených uvnitř hořlavých konstrukčních materiálů. 37

38 Požadavky na použití přístrojů AFDD ČSN ed. 2 (2016) ČSN ed. 2 (2016): Spínací a řídicí přístroje čl Obloukové ochrany (AFDD) Kde je to určeno, musí být instalovány AFDD: na začátku koncového obvodu, který má být chráněn ve střídavých jednofázových nebo dvoufázových obvodech, které nepřekračují 240 V. AFDD musí vyhovovat ČSN EN Pokud je to nutné, musí být přístroje AFDD koordinovány s nadproudovými ochrannými přístroji podle návodů výrobce. 38

39 Kde najdou AFDD další uplatnění? Objekty s osazením velkého počtu osob s vyšší obtížností možnosti evakuace, ať již z důvodu fyzického, či psychického postižení, jako jsou domy pečovatelských služeb, domovy pro seniory, domovy pro zrakově postižené, hospice, atd. Zde se jedná se rovněž o objekty zdravotnictví; Objekty občanské vybavenosti s vysokou, obvykle nárazovou, koncentrací osob (divadla, kulturní sály, atd.), administrativní budovy; Prostory s nebezpečím požáru nebo výbuchu v důsledku povahy zpracovávaných materiálů, zde vidím za důležitější použití v textilkách, než v obchodech s látkami, dřevovýroba včetně truhlářských dílen, papírenský průmysl, chemický průmysl, báňský průmysl, atd.; Výstavy, u nichž je přítomna laická veřejnost. 39

40 AFDD - nejčastější otázky a odpovědi (1) Má smysl instalovat AFDD do starších instalací? Ano. Staré kabely, nevhodné uložení a nekvalitní spoje jsou častou příčinou vzniku oblouku. Je nutné zapojit správně přívod a spotřebič (Line/ Load)? Ano, protože AFDD je směrově citlivý přístroj. Toto je definováno ve výrobkové normě. Sníží se tím počet nežádoucích vypnutí. Existuje předepsaný zkušební postup? K dispozici je testovací tlačítko na přední straně a navíc se průběžně provádí samočinný test elektroniky. Uživateli se doporučuje provádět test přístroje 2x v roce. 40

41 AFDD - nejčastější otázky a odpovědi (2) Jak postupovat při revizi obvodu s AFDD? Při revizi obvodu s AFDD je nutno postupovat striktně podle návodu výrobce. V případě měření izolačního stavu zvýšeným napětím je nutné odpojení přístroje od sítě!! 41

42 Pavouk 3 Program pro výpočty v sítích nn 42

43 Pavouk 3 Program pro výpočty v sítích nn Základní vlastnosti Řešení sítí TN/IT/TT různých napěťových soustav do 1000V Řešení paprskových i zauzlených sítí Řešení sítí napájených z jednoho nebo více různých zdrojů (nadřazená síť, transformátor, generátor) Modul pro automatické dimenzování Možnost nastavit koeficienty soudobosti a koeficienty využití Možnost simulovat různé provozní stavy sítě odpínáním zdrojů a zátěží Správce provozních stavů - komplexní simulace různých provozních stavů 43

44 Pavouk 3 Program pro výpočty v sítích nn Základní vlastnosti Databáze prvků s přehlednou stromovou strukturou Veškeré výpočty vychází z platných ČSN EN norem úbytky napětí, rozložení zátěže, impedance, zkraty Řešení selektivity funkce pro práci s tabulkami selektivity a funkce pro práci s vypínacími charakteristikami ArcRISK modul: posouzení rizik z hlediska vzniku elektrického oblouku Vytváření dokumentace a reportů schéma zapojení s výsledky výpočtu zpráva o výpočtu (report) tabulky s parametry prvků a s výsledky výpočtů 44

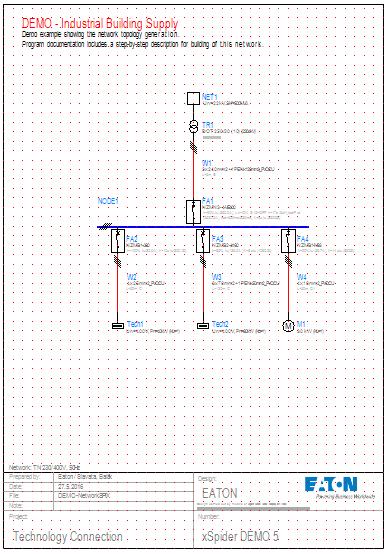

45 Pavouk 3 DEMO projekty Vzorové aplikace Typické aplikace s krátkým popisem zásadních témat Snadné učení z hotových výkresů Rychlý přístup prostřednictvím panelu nástrojů Vhodný výchozí bod pro vytvoření vlastního projektu 45

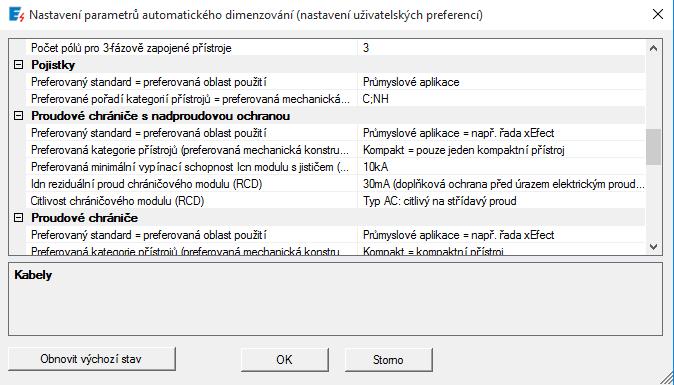

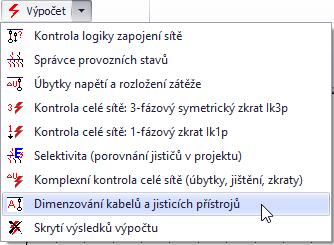

46 Pavouk 3 Auto dimenzování Automatické dimenzování kabelů a jisticích přístrojů Rychlý a efektivní návrh kabelů a jisticích přístrojů na základě uživatelských preferencí Nutné zadat parametry zátěží, napájecí sítě a délky kabelů Po automatickém dimenzování pavouk automaticky provede komplexní kontrolu celé sítě 46

47 Pavouk 3 Výpočty Impedance v uzlech sítě Zobrazení impedancí v uzlech sítě Platí pro teplotu vodičů při dané teplotě okolí Vhodné pro kontrolu impedance poruchové smyčky Z sv Impedance poruchové smyčky Sousledná a netočivá složka impedance (například pro případné navazující IT sítě) 47

48 Pavouk 3 Výpočty Úbytky napětí, rozložení zátěže kontrola, zda úbytek nepřesahuje maximální hodnotu (uživatelské nastavení pro každý prvek sítě) kontrola správného dimenzování jisticích přístrojů a vodičů Napětí v uzlu sítě Úbytek napětí v uzlu sítě Proud v uzlu sítě 48

49 Pavouk 3 Výpočty 3-fázový symetrický zkrat Maximální hodnota zkratového proudu Kontrola správného dimenzování jisticích přístrojů a vodičů (kontrola vypínací schopnosti jistících prvků) Kontrola celé sítě nebo ve zvoleném uzlu Ik3p počáteční rázový zkratový proud pro 3f zkrat i p nárazový zkratový proud pro 3f zkrat Prvek s chybovým hlášením (zde nedostatečná vypínací schopnost I cs ) 49

50 Pavouk 3 Výpočty 1-fázový zemní zkrat Nejmenší zkratový proud Výpočet doby odpojení Kontrola celé sítě nebo ve zvoleném uzlu T tr doba odpojení Zemní zkrat v uzlu I k1p - počáteční rázový zkratový proud pro 1f zkrat i p1p - nárazový zkratový proud pro 1f zkrat 50

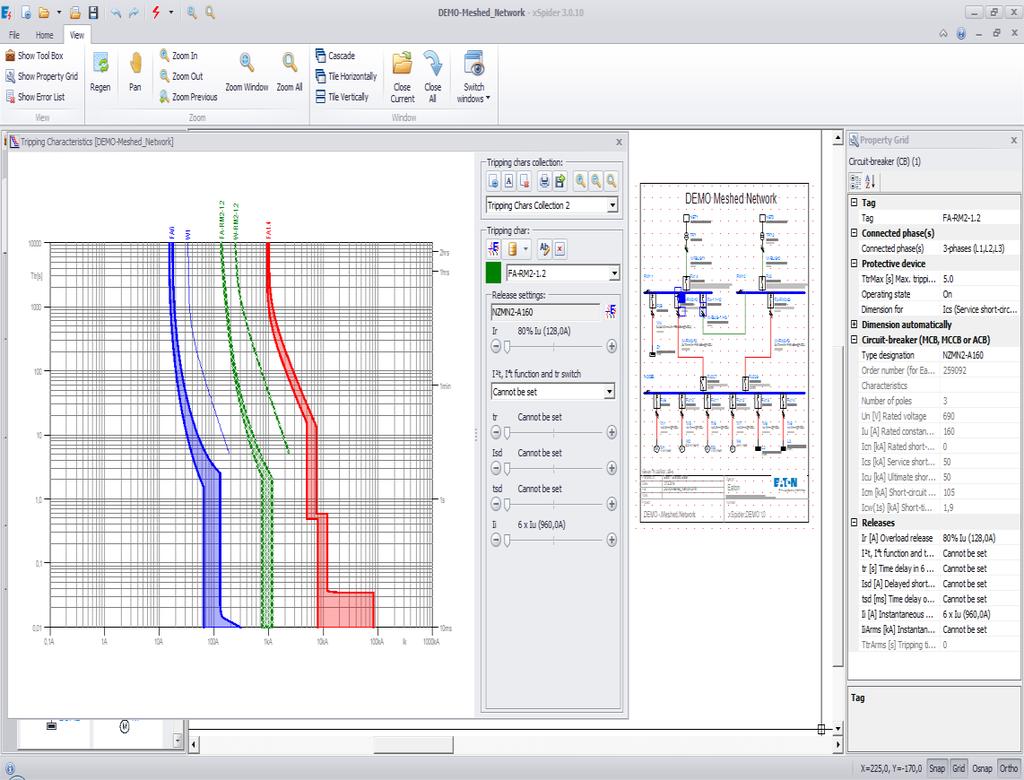

51 Pavouk 3 Selektivita a záložní ochrana Vyhodnocení návrhu Vypínací charakteristiky včetně tolerančních pásem (teoretické studie) Tabulky selektivity a záložní ochrany (výsledky testů) Výběr jistícího přístroje z výkresu a/nebo z databáze Posouzení selektivity a záložní ochrany na základě výsledků testů 51

52 Pavouk 3 Správce provozních stavů Simulace různých provozních stavů sítě Odpínání zdrojů a zátěží Každý spínací prvek má dva operační stavy: zapnuto / vypnuto. Každý motor má dva provozní stavy: start / ustálený chod 52

53 Pavouk 3 ArcRISK modul Zákon č. 262/2006 Sb. - Zákoník práce; 101 (1) a 102 (1) Zaměstnavatel je povinen zajistit bezpečnost a ochranu zdraví zaměstnanců při práci s ohledem na rizika možného ohrožení jejich života a zdraví, která se týkají výkonu práce Zaměstnavatel je povinen vytvářet bezpečné a zdraví neohrožující pracovní prostředí a pracovní podmínky vhodnou organizací bezpečnosti a ochrany zdraví při práci a přijímáním opatření k předcházení rizikům. 53

54 Pavouk 3 ArcRISK modul Norma ČSN EN ed. 3 Obsluha a práce na elektrických zařízeních 4.1: Před zahájením jakékoliv činnosti na elektrickém zařízení musí být provedeno posouzení elektrického rizika. Na jeho základě musí být stanoveno, jakým způsobem budou tyto činnosti vykonávány a jaká bezpečností opatření musí být provedena, aby byla zajištěna bezpečnost. Typy zranění dle ČSN EN Elektrickým proudem Shock hazard Popálením elektrickým obloukem Arc-Flash Ohněm nebo explozí způsobenou elektrickou energií při obsluze elektrického zařízení nebo při práci na něm 54

55 Pavouk 3 ArcRISK modul ČSN EN ed. 3 Obsluha a práce na elektrických zařízeních B.6.3: V případě, že pracoviště je v blízkosti elektrického zařízení nebo pod živými částmi má být provedeno vyhodnocení a posouzení rizika nebezpečí oblouku. 55

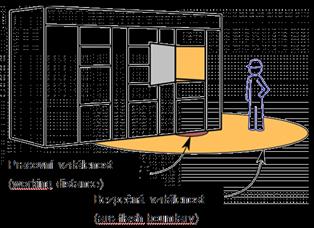

56 Pavouk 3 ArcRISK modul Vyhodnocení rizika vzniku popálení Výpočet hustoty vyzářeného tepla při obloukovém zkratu Analýza rizik dle IEEE 1584, 2002 (EN ,-2) Ochranná opatření Eaton Tepelná diagnostika Vnitřní oddělení rozváděčů ARMS Servisní mód spouště jističů IZMX ARCON Zhášení obloukového zkratu 56

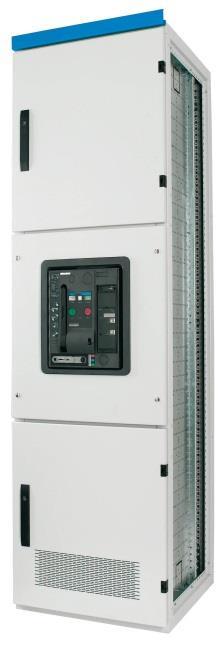

57 Pavouk 3 ArcRISK modul Řízení rizika vzniku popálení u NN rozváděčů Snížení pravděpodobnosti vzniku el. oblouku Zmírnění následků Vnitřní oddělení Arc Flash ZSI ARCON OOPP Diagnostika Arc free design ARMS Pravděpodobnost Následky Bezpečnostní předpisy Školení pracovníků Pasivní ochrana Výstražné štítky Nastavení charakteristik jistících prvků 57

58 Pavouk 3 Pavouk 3 (xspider) je poskytován bezplatně po registraci na: Licence je udělena po omezenou dobu (update programu, databáze) Uživatelský manuál je součástí programu, nebo dostupný samostatně Výuková videa pomohou k rychlému osvojení si základních funkcí programu Technická podpora pro CZ&SK: podporacz@eaton.com Více informaci naleznete na adrese: Eaton Elektrotechnika s.r.o. Komárovská 2406, Praha Tel.:
