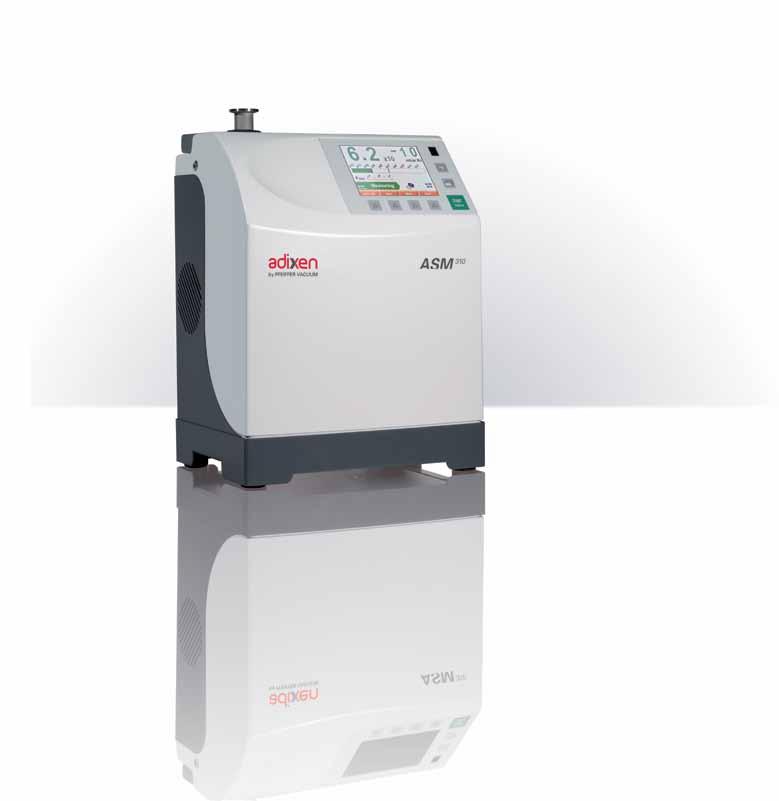

1 A PASSION FOR PERFECTION ASM 310 Přenosný heliový detektor netěsnosti. Kombinace velmi nízké hmotnosti a mimořádného výkonu.

2 ASM 310 Přenosný heliový detektor netěsnosti. Kombinace velmi nízké hmotnosti a mimořádného výkonu. Nová éra v detekci netěsností Od doby nástupu technologie heliové detekce netěsnosti bylo přenosné používání detektorů netěsnosti omezeno hmotností jednotek přesahující 40 kg i jejich objemem okolo 70 litrů. Nyní jsou tato omezení překonána. Revoluční pokrok Cílem bylo vytvořit heliový detektor netěsnosti, který bude kombinovat mimořádný výkon, malý půdorys, kompaktní rozměry, snadné používání, dlouhé intervaly pro údržbu, ale také nízkou hmotnost a přenosnost bez kompromisů. Výsledkem je systém ASM 310. Nabízí vysoký výkon, kdekoliv je potřeba a je zabudován v pouzdře, které má jen poloviční hmotnost, poloviční základnu a poloviční rozměry v porovnání se standardními stolními heliovými detektory těsnosti. Díky čistému, bezolejovému čerpacímu systému je systém ASM 310 ideální volbou pro test netěsnosti v systémech, které netolerují žádné znečištění. Nabízí bezkonkurenční výkon v aplikacích pro detekci netěsnosti, které vyžadují snadnou přenosnost: Vysoce citlivá detekce netěsností ve vakuových systémech na výrobu polovodičů, povlakování a v solárním průmyslu Snadné použití a měření ve stísněných prostorách, jako jsou urychlovače pro lékařské a vývojové aplikace Pohodlná manipulace v průmyslových prostředích, jako jsou elektrárny nebo chemické závody Spolehlivý společník na cesty, ideální pro poskytovatele služeb detekce netěsnosti Výroba polovodičů Analytické přístroje a výzkum Průmysl Elektrická energie 2

3 ASM 310 Přenosný heliový detektor netěsnosti. Kombinace velmi nízké hmotnosti a mimořádného výkonu. Robustni Mimořádný výkon Snadné používání Vysoce kompaktní a lehký systém ASM 310 je robustní heliový detektor netěsnosti, který vyžaduje jen minimální údržbu. Čerpací rychlost 1,7 m³/h Čerpací rychlost pro He 1,1 l/s Vstupní tlak 15 mbar Minimální detekovatelná velikost netěsnosti mbar l/s Ovládací panel je opatřen magnety, které umožňují jeho uchycení na kovovou podložku. Jedinečný barevný dotykový displej lze přizpůsobit tak, aby umožňoval uživateli vidět jen to, co potřebuje pro konkrétní úlohu. Menu je chráněno heslem, takže je jednotka zabezpečena před zásahy do nastavení. SD karta pro ukládání informací Ukládání dat: obrázky nebo textové soubory pro snadnou dokumentaci a následné zpracování výsledků testu netěsnosti Nastavení parametrů: předpřipravené sady parametrů pro test netěsnosti specifických částí, individuální soubory parametrů pro operátory a hlavní uživatele Nízká hmotnost a univerzální napětí umožňují snadné používání systému ASM 310 kdekoliv na světě. Přepravní box pro ochranu hledače při přepravě a transportní vozík je možné objednat jako příslušenství. Lze používat v libovolné pozici Vynikající přenosnost díky zasouvací rukojeti Odnímatelný ovládací panel (s kabelem cca 2 m) 3

4 Technické parametry Přenosný heliový detektor netěsnosti ASM 310 Metody testování Detekce netěsnosti vakuovou a čichací metodou Minimální detekovatelná velikost netěsnosti pro helium (detekce netěsnosti vakuovou metodou) mbar l/s Minimální detekovatelná velikost netěsnosti pro helium (detekce netěsnosti čichací metodou) mbar l/s Testovací plyny 4 He, 3 He, H 2 Maximální vstupní testovací tlak 15 mbar Čerpací rychlost 1,7 m 3 /h Čerpací rychlost helia na vstupu 1,1 l/s Vstupní příruba DN 25 ISO-KF Doba zahřívání (20 C) < 2 min. (< 3,5 s autokalibrací) Doba odezvy (detekce netěsnosti čichací metodou) < 1 s Komunikační rozhraní RS-232, analogový Rozhraní I/O Digitální vstup Analogový výstup (mantisa) Analogový výstup (exponent) Rozměry 350 x 245 x 414 mm (14 x 10 x 16 inches) Hmotnost 21 kg (46 lbs) Rozsah napětí V AC - 50/60 Hz Maximální spotřeba energie 300 VA Potlačení heliového pozadí Automatické/Manuální Uživatelské rozhraní Barevná dotyková obrazovka Dostupné jazyky menu angličtina, francouzština, němčina, italština, španělština, ruština, japonština, čínština, korejština Objednací číslo Přenosný heliový detektor netěsnosti ASM 310 BSAA0000MM9A Objednací čísla příslušenství Příslušenství Objednací číslo Napájecí kabely pro různé země Velká Británie Itálie Švýcarsko Dálkové ovládání Velikost netěsnosti v mbar l/s, popisky v angličtině Velikost netěsnosti v Torr l/s, popisky v angličtině Velikost netěsnosti v Pa m 3 /s, popisky v angličtině Velikost netěsnosti v Pa m 3 /s, popisky v japonštině Čichací sonda Délka hadice 5 m, pevná sonda 9 cm SNC1E1T1 Délka hadice 10 m, pevná sonda 9 cm SNC2E1T1 Jiné sondy a délky hadic na vyžádání Heliová ofukovací pistole Standard Ofukovací pistole Elite-Kit s příslušenstvím v kompaktním boxu Další příslušenství Vozík Přepravní box

5 Stručný přehled výhod Velmi lehký: jen 21 kg/46 lbs Praktická konstrukce se zasouvací rukojetí Sadno přenosný Odnímatelný ovládací panel Možnost změny ovládacího rozhraní Intuitivní a přizpůsobitelné menu Malý půdorys, malé rozměry Lze používat v jakékoliv poloze Velký a jasný barevný dotykový displej Plně grafické barevné zobrazení Displej chráněný heslem Integrovaná paměťová SD karta pro nahrávání a stahování dat a nastavování parametrů Hlasový syntetizátor 5

6 A PASSION FOR PERFECTION Špičkový. Spolehlivý. Snadno se používá. Značka Pfeiffer Vacuum je synonymem pro inovativní vakuová řešení šitá na míru a používaná po celém světě, německou precizní techniku, kompetentní poradenství a spolehlivý servis. Již od vynalezení turbovývěvy nastavujeme standardy v našem průmyslovém odvětví a tento závazek předního hráče v oboru nás neustále pohání dál. Hledáte perfektní řešení pro Vaše vakuum? Kontaktujte nás: Pfeiffer Vacuum GmbH Headquarters Germany T info@pfeiffer-vacuum.de adixen Vacuum Products France T +33 (0) info@adixen.fr Pfeiffer Vacuum Austria GmbH pobočka Praha Novodvorská 1010/14B Praha 4 T F office@pfeiffer-vacuum.cz Všechny údaje podléhají změnám bez oznámení. PL 0001 PCZ (Duben 2012/1)
