Kontrolní a měřící nářadí

Transkript

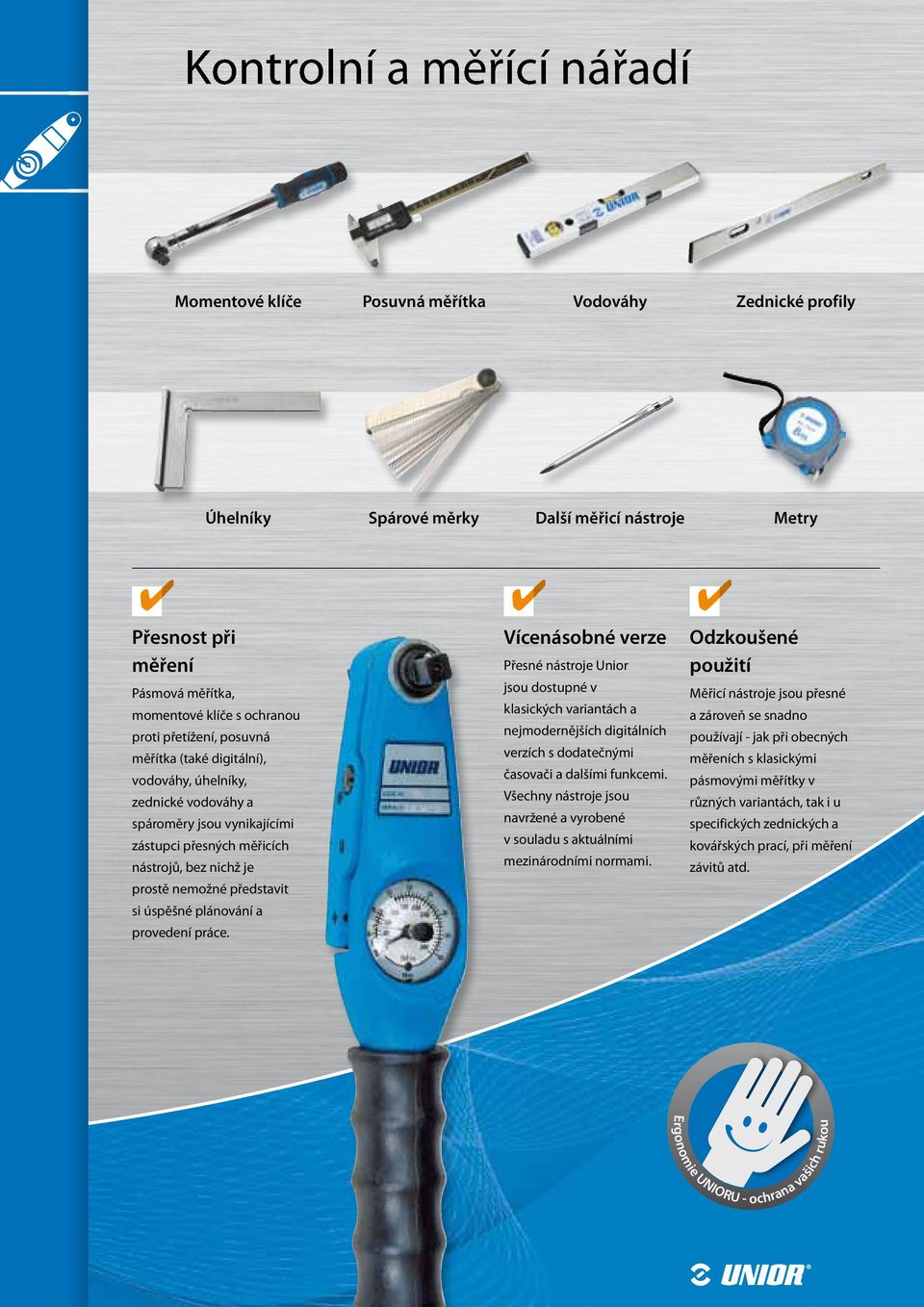

1 Ergonomie UNIORU - ochrana vašich rukou Kontrolní a měřící nářadí Momentové klíče Posuvná měřítka Vodováhy Zednické profily Úhelníky Spárové měrky Další měřicí nástroje Metry Přesnost při měření Pásmová měřítka, momentové klíče s ochranou proti přetížení, posuvná měřítka (také digitální), vodováhy, úhelníky, zednické vodováhy a spároměry jsou vynikajícími zástupci přesných měřicích nástrojů, bez nichž je prostě nemožné představit si úspěšné plánování a provedení práce. Vícenásobné verze Přesné nástroje Unior jsou dostupné v klasických variantách a nejmodernějších digitálních verzích s dodatečnými časovači a dalšími funkcemi. Všechny nástroje jsou navržené a vyrobené v souladu s aktuálními mezinárodními normami. Odzkoušené použití Měřicí nástroje jsou přesné a zároveň se snadno používají - jak při obecných měřeních s klasickými pásmovými měřítky v různých variantách, tak i u specifických zednických a kovářských prací, při měření závitů atd. 102

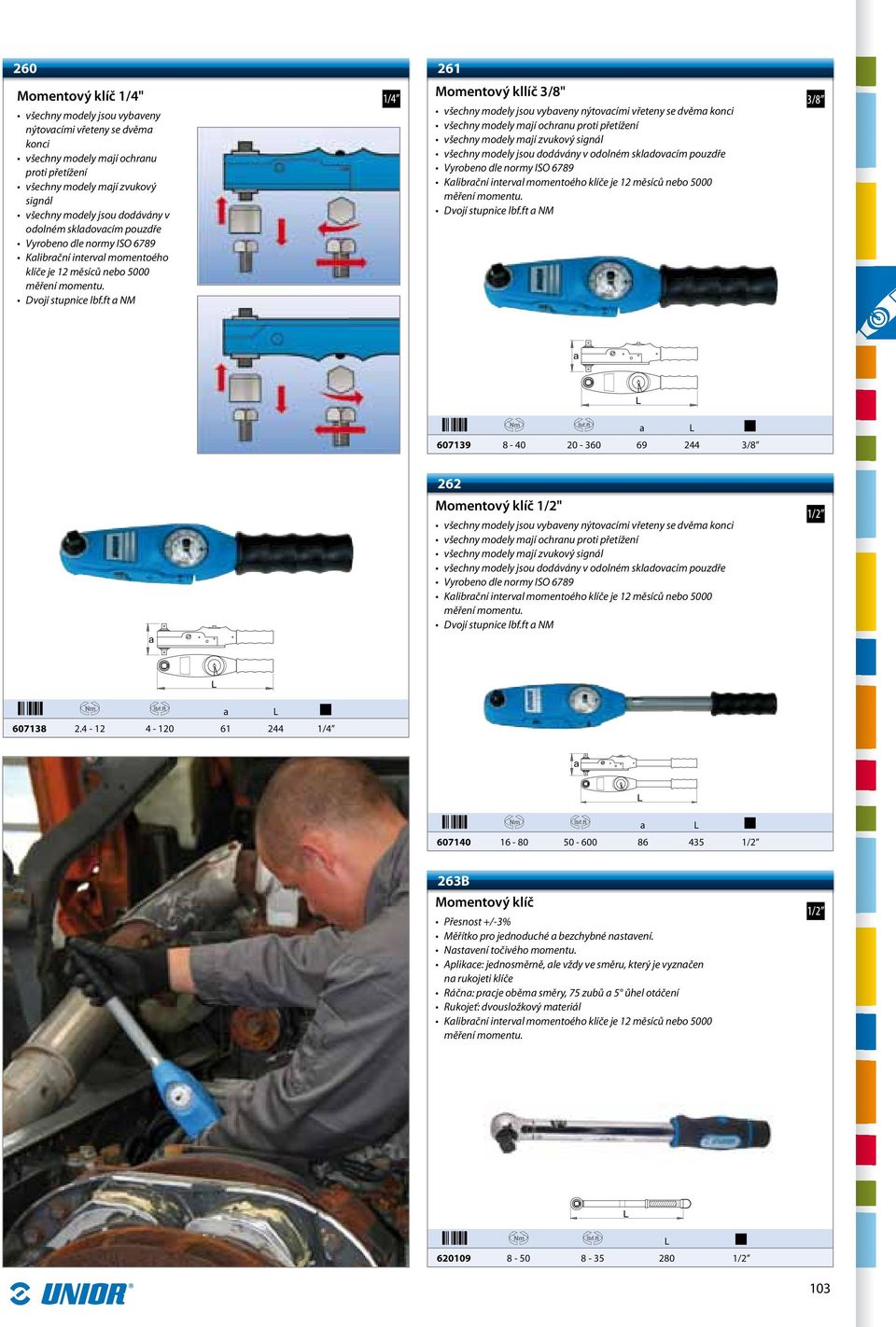

2 260 Momentový klíč 1/4" všechny modely jsou vybaveny nýtovacími vřeteny se dvěma konci všechny modely mají ochranu proti přetížení všechny modely mají zvukový signál všechny modely jsou dodávány v odolném skladovacím pouzdře Vyrobeno dle normy ISO 6789 Kalibrační interval momentoého klíče je 12 měsíců nebo 5000 měření momentu. Dvojí stupnice lbf.ft a NM 261 Momentový kllíč 3/8" všechny modely jsou vybaveny nýtovacími vřeteny se dvěma konci všechny modely mají ochranu proti přetížení všechny modely mají zvukový signál všechny modely jsou dodávány v odolném skladovacím pouzdře Vyrobeno dle normy ISO 6789 Kalibrační interval momentoého klíče je 12 měsíců nebo 5000 měření momentu. Dvojí stupnice lbf.ft a NM a /8 262 Momentový klíč 1/2" všechny modely jsou vybaveny nýtovacími vřeteny se dvěma konci všechny modely mají ochranu proti přetížení všechny modely mají zvukový signál všechny modely jsou dodávány v odolném skladovacím pouzdře Vyrobeno dle normy ISO 6789 Kalibrační interval momentoého klíče je 12 měsíců nebo 5000 měření momentu. Dvojí stupnice lbf.ft a NM a /4 a /2 263B Momentový klíč Přesnost +/-3% Měřítko pro jednoduché a bezchybné nastavení. Nastavení točivého momentu. Aplikace: jednosměrně, ale vždy ve směru, který je vyznačen na rukojeti klíče Ráčna: pracje oběma směry, 75 zubů a 5 ůhel otáčení Rukojeť: dvousložkový materiál Kalibrační interval momentoého klíče je 12 měsíců nebo 5000 měření momentu /2 103

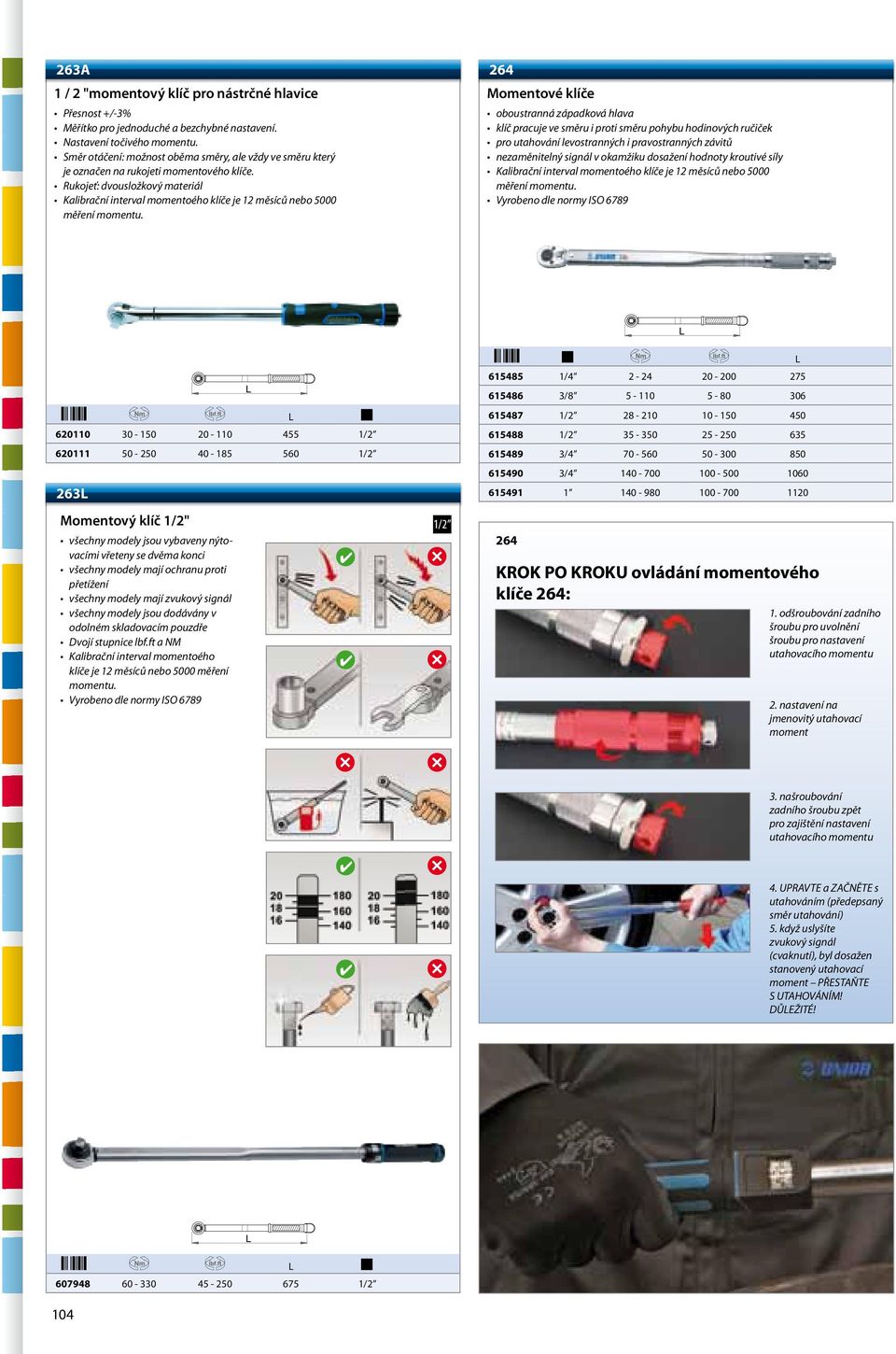

3 263A 1 / 2 "momentový klíč pro nástrčné hlavice Přesnost +/-3% Měřítko pro jednoduché a bezchybné nastavení. Nastavení točivého momentu. Směr otáčení: možnost oběma směry, ale vždy ve směru který je označen na rukojeti momentového klíče. Rukojeť: dvousložkový materiál Kalibrační interval momentoého klíče je 12 měsíců nebo 5000 měření momentu. 264 Momentové klíče oboustranná západková hlava klíč pracuje ve směru i proti směru pohybu hodinových ručiček pro utahování levostranných i pravostranných závitů nezaměnitelný signál v okamžiku dosažení hodnoty kroutivé síly Kalibrační interval momentoého klíče je 12 měsíců nebo 5000 měření momentu. Vyrobeno dle normy ISO / /2 263 Momentový klíč 1/2" všechny modely jsou vybaveny nýtovacími vřeteny se dvěma konci všechny modely mají ochranu proti přetížení všechny modely mají zvukový signál všechny modely jsou dodávány v odolném skladovacím pouzdře Dvojí stupnice lbf.ft a NM Kalibrační interval momentoého klíče je 12 měsíců nebo 5000 měření momentu. Vyrobeno dle normy ISO / / / / / / KROK PO KROKU ovládání momentového klíče 264: 1. odšroubování zadního šroubu pro uvolnění šroubu pro nastavení utahovacího momentu 2. nastavení na jmenovitý utahovací moment 3. našroubování zadního šroubu zpět pro zajištění nastavení utahovacího momentu 4. UPRAVTE a ZAČNĚTE s utahováním (předepsaný směr utahování) 5. když uslyšíte zvukový signál (cvaknutí), byl dosažen stanovený utahovací moment PŘESTAŇTE S UTAHOVÁNÍM! DŮEŽITÉ! /2 104

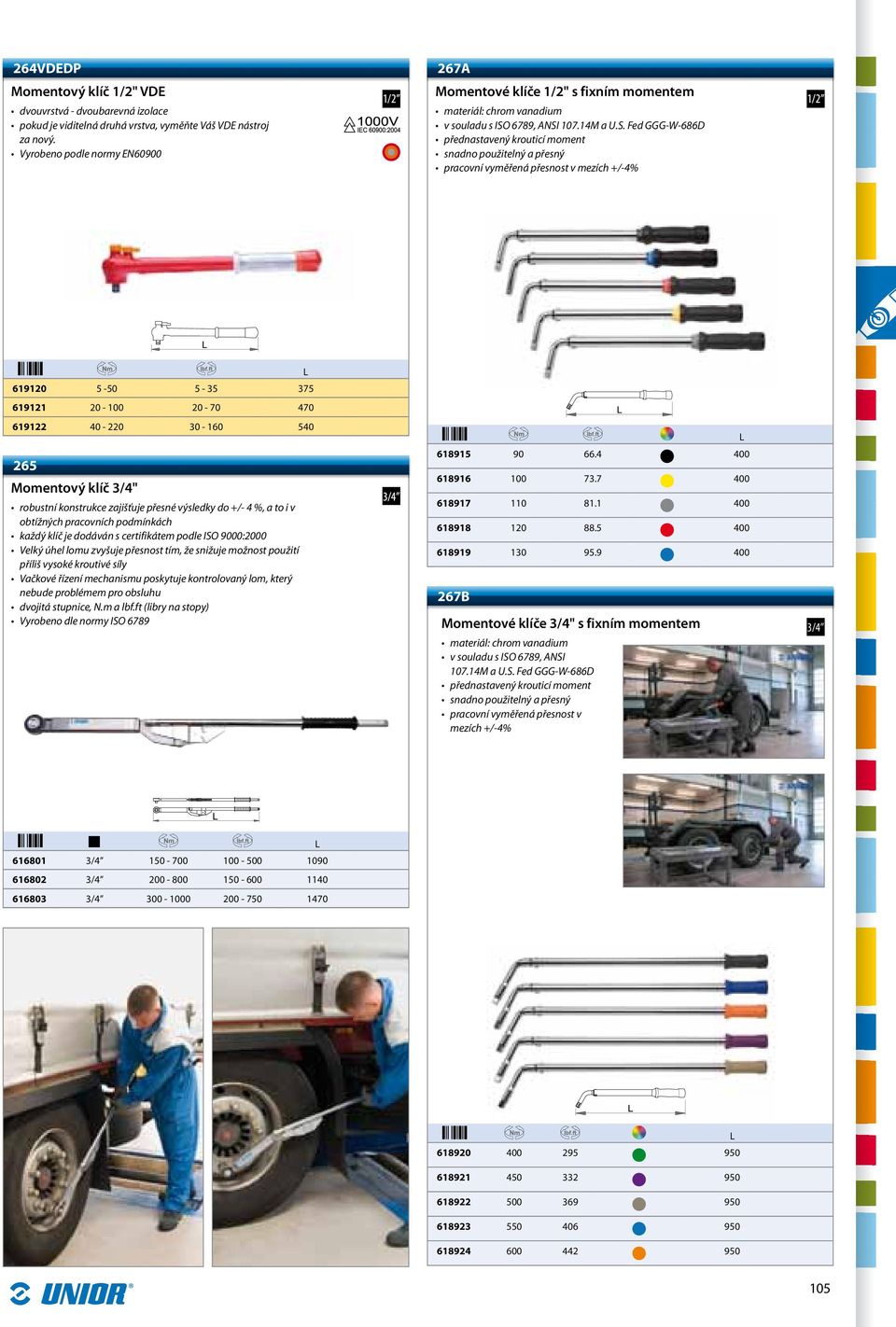

4 264VDEDP Momentový klíč 1/2" VDE dvouvrstvá - dvoubarevná izolace pokud je viditelná druhá vrstva, vyměňte Váš VDE nástroj za nový. Vyrobeno podle normy EN A Momentové klíče 1/2" s fixním momentem materiál: chrom vanadium v souladu s ISO 6789, ANSI M a U.S. Fed GGG-W-686D přednastavený krouticí moment snadno použitelný a přesný pracovní vyměřená přesnost v mezích +/-4% $ $ $ Momentový klíč 3/4" robustní konstrukce zajišťuje přesné výsledky do +/- 4 %, a to i v obtížných pracovních podmínkách každý klíč je dodáván s certifikátem podle ISO 9000:2000 Velký úhel lomu zvyšuje přesnost tím, že snižuje možnost použití příliš vysoké kroutivé síly Vačkové řízení mechanismu poskytuje kontrolovaný lom, který nebude problémem pro obsluhu dvojitá stupnice, N.m a lbf.ft (libry na stopy) Vyrobeno dle normy ISO B Momentové klíče 3/4" s fixním momentem materiál: chrom vanadium v souladu s ISO 6789, ANSI M a U.S. Fed GGG-W-686D přednastavený krouticí moment snadno použitelný a přesný pracovní vyměřená přesnost v mezích +/-4% 3/ / / /

5 270A Digitální nonius Rozložení: 0,01 mm / 0,0005" rychlost měření: 1,5 m/sec funkce: vnitřní měření, vnější měření, měření hloubky Vyrobeno dle normy DIN Posuvné měřítko Rozložení: 0,01 mm / 0,0005" funkce: vnitřní měření, vnější měření, měření hloubky Vyrobeno dle normy DIN 862 D B Mikrometr vyroben z kvalitní slitiny vřeteno o průměru 6,5 mm s dorazovou řehtačkou shodně s DIN 863 měřící rozsah 0-25 mm, min.údaj 0,01 mm Vyrobeno dle normy DIN 863 D B

6 280 Násobič momentu 5:1 multiplikátor kroutivé síly, garantovaná přesnost lepší než +/-4 % dodáván se dvěma reakčními tyčkami pro maximální univerzálnost použití Robustní konstrukce zajišťuje minimální údržbu a dlouhou životnost Dodáván v přenosném pouzdře. Ideální pro vložení do soupravy nástrojů pro těžká vozidla D A C H : 1 1/2 (32mm) 3/ : 1 3/4 (36mm) /5 Montážní páky materiál: chrom vanadium kované kalené a temperované povrchová úprava: pozinkováno postupově kované, zcela tvrzeno a temperováno 300/6B Montážní páka materiál: uhlíková nástrojová ocel lakovaný /5A Montážní páky materiál: chrom vanadium povrchová úprava: pozinkováno postupově kované, zcela tvrzeno a temperováno /5C Montážní páky s rukojetí materiál: chrom vanadium povrch chrom ergonomická dvou komponentní rukojeť a x b x x x

7 300CCB Sada montážních pák s rukojetí 352.1/6 ohýbací kleště materiál ze speciální slitiny, vysoce odolný krokový ohýbací mechanismus rychlouvolňovací systém CCB 3 300/5C (320, 410, 610) $ 300/6E Páčidlo materiál: speciální složení pro kalení a popouštění lakovaný postupově kované, zcela tvrzeno a temperováno ohýbací adaptérer $ $ /6PB Sada na ohýbání trubek $ $ $ $ $ $ $ 3/ $ 1/ $ 5/ $ 3/ $ 7/ Ohýbací část $ $ $ 352/6PB / /6, (10, 12, 14, 15, 16, 18, 20, 22), (10, 12-22) 108

8 355/6 Nářadí pro zpracování trubiček rameno kované, lakované hlava a čelisti jsou z oceli se zvlá?tní strukturou čelisti niklované, ostatní časti chráněné proti korozi určeno k přípravě různých nástavců na měděných trubkách, mo?nost tvarovaní hran je 45 nebo 90 pro tvar 90 se musí nejprve pou?ít 45 pro tvarovaní hran trubek o průměru 4,75; 5; 6; 8; 10; 12; 14 kód pro nálevkovitě rozšířené trubky 10, 12, 14, 16, 18, 20, 22 kód pro rozšiřování trubiček 3/16", 1/4", 5/16", 3/8", 7/16", 1/2", 5/8" 358.1/7 Řezné kolečko pro 357 a 360 velikost /5 Náhradní váleček pro /6 Řezač trubek materiál: hliníková slitina pro měděné, mosazné a hliníkové trubky nový model - malý poloměr otáčení výměnné části: řezné kolečko a váleček 360/6 Řezač trubek řezná kolečka a válečky jsou vyrobeny ze speciální oceli, kalené v oleji lakovaný povrh náhradní kolečko v rukojeti vyměnitelné části: řezací kolečka a válečky B E A /7 náhradní řezné kolečko pro 360 B A E $ /5 náhradní váleček pro

9 361/6 Řezač trubek lakovaný povrh váleček je kalený v oleji 361.1/7 Náhradní řezné kolečko pro 361 B A E / / / / /7 Náhradní váleček pro / / Řezač trubek odhrotuje vnitřní a vněj?í časti trubky kryt plastový ostří je ze speciální nástrojové oceli B 370 Sada na úpravu trubek /6, 360/6,

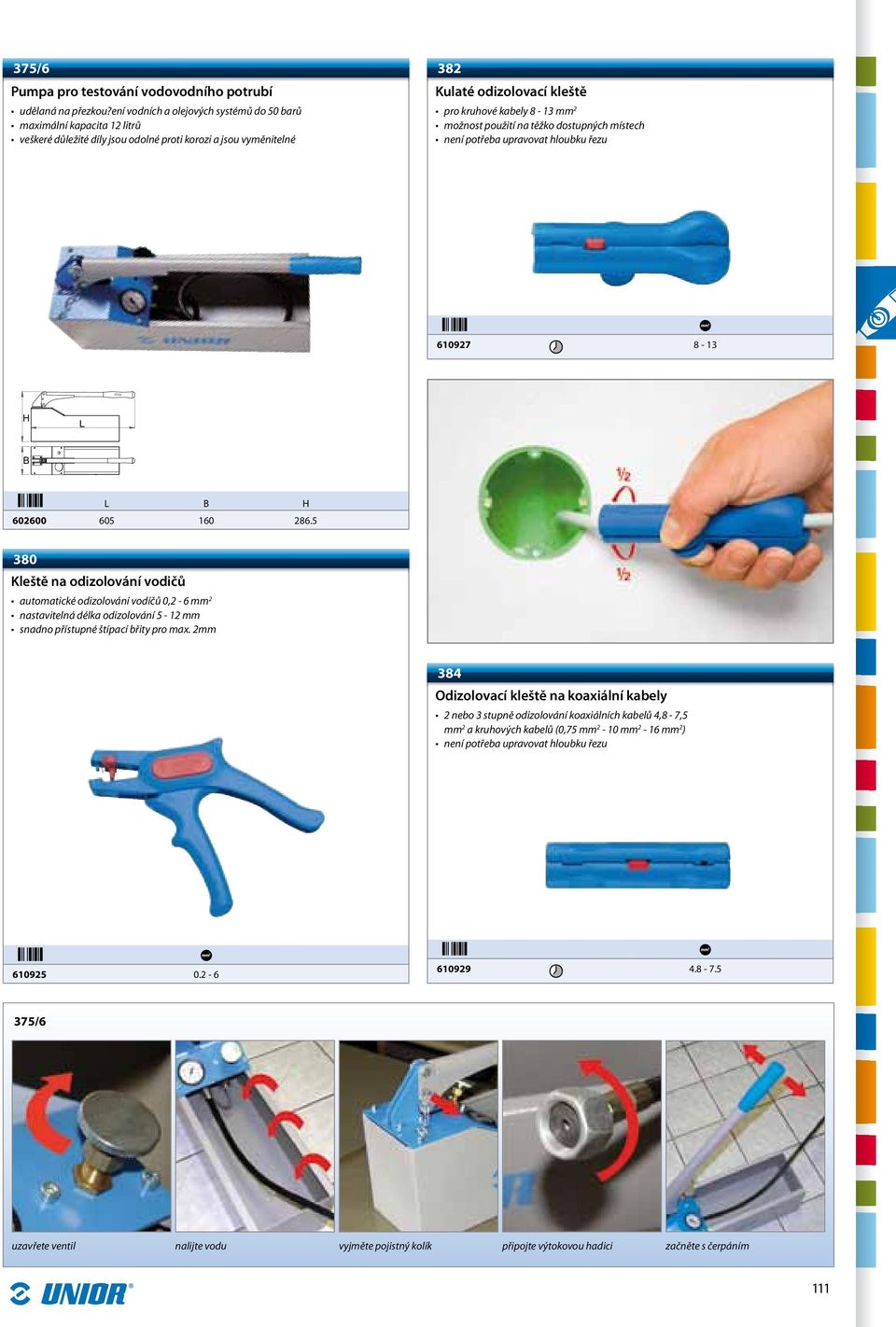

10 375/6 Pumpa pro testování vodovodního potrubí udělaná na přezkou?ení vodních a olejových systémů do 50 barů maximální kapacita 12 litrů veškeré důležité díly jsou odolné proti korozi a jsou vyměnitelné 382 Kulaté odizolovací kleště pro kruhové kabely 8-13 mm 2 možnost použití na těžko dostupných místech není potřeba upravovat hloubku řezu B H Kleště na odizolování vodičů automatické odizolování vodíčů 0,2-6 mm 2 nastavitelná délka odizolování 5-12 mm snadno přístupné štípací břity pro max. 2mm 384 Odizolovací kleště na koaxiální kabely 2 nebo 3 stupně odizolování koaxiálních kabelů 4,8-7,5 mm 2 a kruhových kabelů (0,75 mm 2-10 mm 2-16 mm 2 ) není potřeba upravovat hloubku řezu /6 uzavřete ventil nalijte vodu vyjměte pojistný kolík připojte výtokovou hadici začněte s čerpáním 111

11 385H Nůž na odizolování kabelů přesné, rychlé a bezpečné odizolování všech běžných kruhových kabelů 4-28 mm 2 nastavitelná hloubka řezu zabrání poškození kabelů otočné ostří se automaticky nastaví podle typu řezu náhradní ostrří v rukojeti 385VDE Nůž na odizolování vodičů G Nůž na odizolování kabelů přesné, rychlé a bezpečné odizolování všech běžných kruhových kabelů 4-28 mm 2 nastavitelná hloubka řezu zabrání poškození kabelů otočné ostří se automaticky nastaví podle typu řezu náhradní ostrří v rukojeti 385AVDE Nůž izolovaný BVDE Nůž izolovaný

12 113
