1 ELEKTRO-INSTALACE VOZIDEL

2 OBCHOD. ÚSPĚCH. Vše, co děláme, se točí kolem našich zákazníků. Velkoprodejci i autoservisy těží z našeho rozsáhlého know-how a desetiletí zkušeností. Se společností HELLA po boku běží práce jako po drátkách. Dobře víme, že vaše každodenní podnikání je samo o sobě složité. Maximálně vám ho zjednodušovat proto považujeme za svůj úkol a za samozřejmost. Obchodníkům nabízíme vynikající dostupnost zboží, inteligentní logistiku, prvotřídní management dat a také cílenou podporou prodeje. Zrychlujeme a zjednodušujeme tím podnikání vašeho velkoobchodu a umožňujeme vám dosáhnout vyšší efektivity. Autoservisům pomáháme během celého procesu opravy. Proaktivně hledáme nová řešení, s nimiž si autoservisy úspěšně poradí s rostoucí složitostí mnoha modelů vozidel a zákazníkův automobil co nejrychleji znovu vrátí na silnici. Vaše každodenní práce tak bude ještě rychlejší a ziskovější.

3 OBSAH Pojistky / Samočinné pojistky / Držáky pojistek / Pojistkové skříňky 4. Pojistky 4.. Nožové pojistky 4..2 Páskové a závitové pojistky 9..3 Patronové pojistky (PAL) 2..4 Další pojistky 4.2 Samočinné pojistky 6.3 Držáky pojistek 8.3. Inline držáky pojistek Další držáky pojistek 20.4 Pojistkové skříňky 23 2 Konektory Autozapalovače a napájecí zásuvky Univerzální konektory / Systém 2pólových konektorů dle ISO Univerzální zástrčky, zásuvky, adaptéry a spojky Systém 2pólových konektorů dle ISO Systém 2pólových konektorů dle DIN Systémy 3pólových konektorů Systém 4pólových konektorů dle DIN Konektory 2 V 2.6. Systém 5pólových konektorů dle ISO Systém 7pólových konektorů dle ISO 724 (typ N) Systém 7pól. konektorů dle ISO 3732 (typ S) Systém 3pólových konektorů dle ISO Systém pólových konektorů dle NEN Konektory 24 V Systém 7pólových konektorů dle ISO 85 (typ N) Systém 7pól. konektorů dle ISO 373 (typ S) Systém 5pólových konektorů dle ISO Systém konektorů ABS/EBS dle ISO (24 V) a ISO (2 V) Konektory pro speciální vozidla dle VG 96923, VG 9697 a ISO Adaptér 2 V / 24 V Zkušební zástrčka 2 V / 24 V 87

4 OBSAH 3. Kabely Spirálové propojovací kabely Kabely (metrové zboží) Jednožilové automobilové kabely PVC Vícežilové automobilové kabely PVC Ploché kabely PVC Elektrická vedení Svářecí kabely Kabelové spojky Lisovací spojky Neizolované lisovací spojky Izolované lisovací spojky se smršťovací izolací (Duraseal) Izolované lisovací spojky Koncové dutinky Pájené spojky Pájecí návlačky CWT Pájené spojky dle DIN Krabice na kabelové spojky Další kabelové spojky Konektory SUPERSEAL Konektory DEUTSCH řady DT Dutinková a zástrčková pouzdra Izolace/vázání Vázací pásky s hranovými klipsy Vázací pásky Driller Kabelové svorky na šasi Vlnité trubky Spirálové svazkovací chráničky Izolační pásky Smršťovací bužírky 56

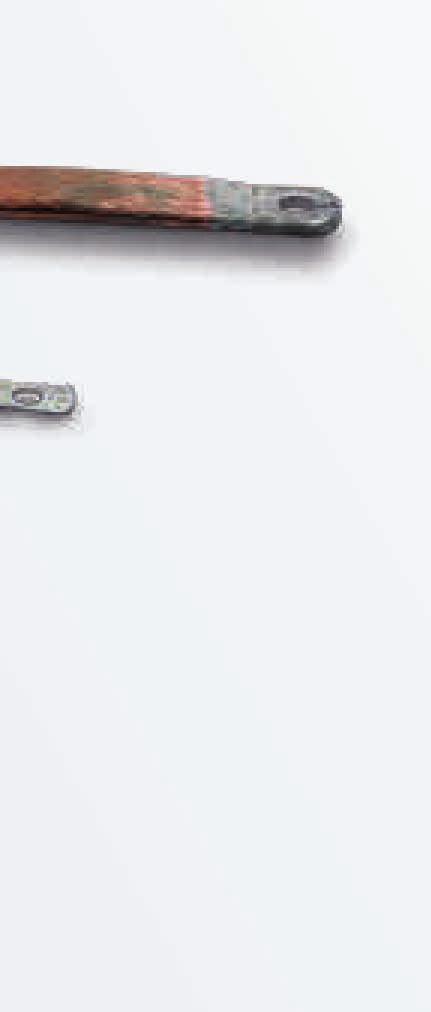

5 6 Instalační příslušenství Bateriové svorky Uzemňovací pásky Hadicové spony a trubkové příchytky Pružinové spony Zástrčkové/zásuvné patice pro žárovky Moduly k připojení přívěsu / napěťové transformátory Dobíjecí vyrovnávač 75 7 Kufříkové sady / příslušenství Kufříkové sady Příslušenství pro sady Nástroje Krimpovací a uvolňovací nástroj Basic Krimpovací a uvolňovací nástroj Profi Systém nástrojů Heavy Duty Lisovací a krimpovací kleště 98 Přehled objednacích čísel 200

6 Pojistky / Samočinné pojistky / Držáky pojistek / Pojistkové skříňky. Pojistky.. Nožové pojistky Použití Nožové pojistky se používají především v systémech jištění autoelektriky. Rozlišujeme následující typy:. široce rozšířené normální provedení ATO (do max. 40 A), 2. velkoformátové nožové pojistky MAXI pro použití s vysokým proudem (do max. 80 A), 3. maloformátové nožové pojistky MINI pro jištění jednotlivých spotřebičů (do max. 30 A), 4. prostorově ještě nenáročnější varianta Low-Profile MINI (rovněž do 30 A). Přednosti výrobního programu Kvalita jako u originálních dílů dle požadavků normy ISO Kompaktní konstrukce Snadná manipulace Kompletní sortiment včetně speciálních variant pro elektromobily a LED pojistek pro rychlou výměnu i v noci 4

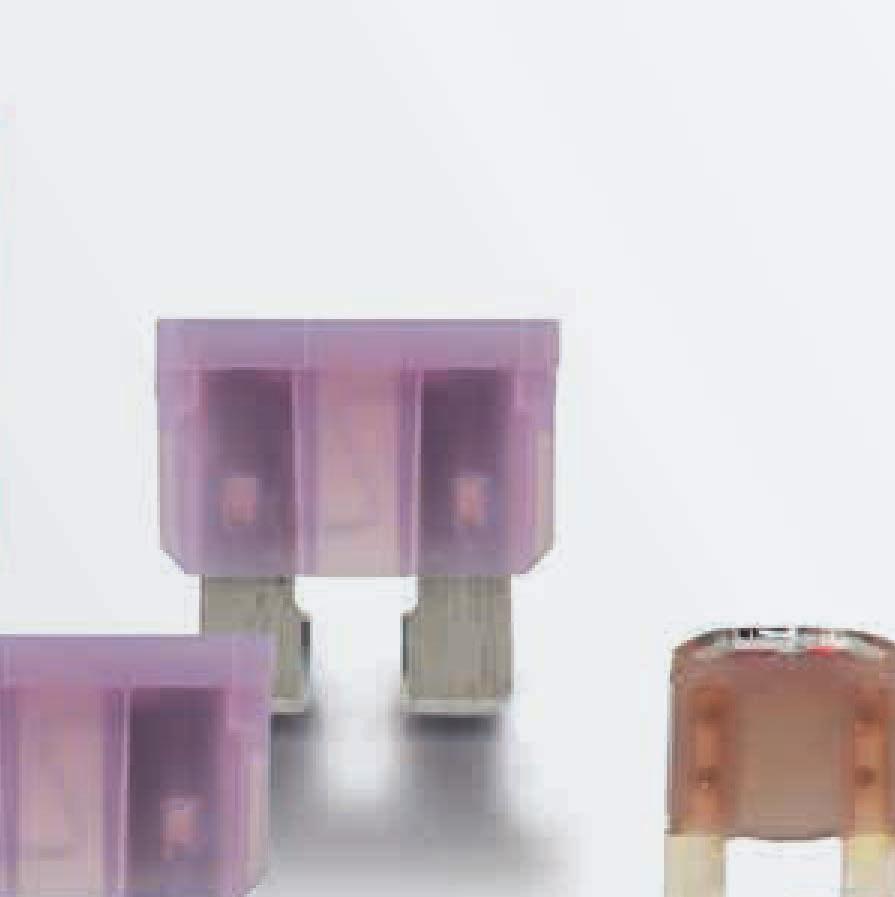

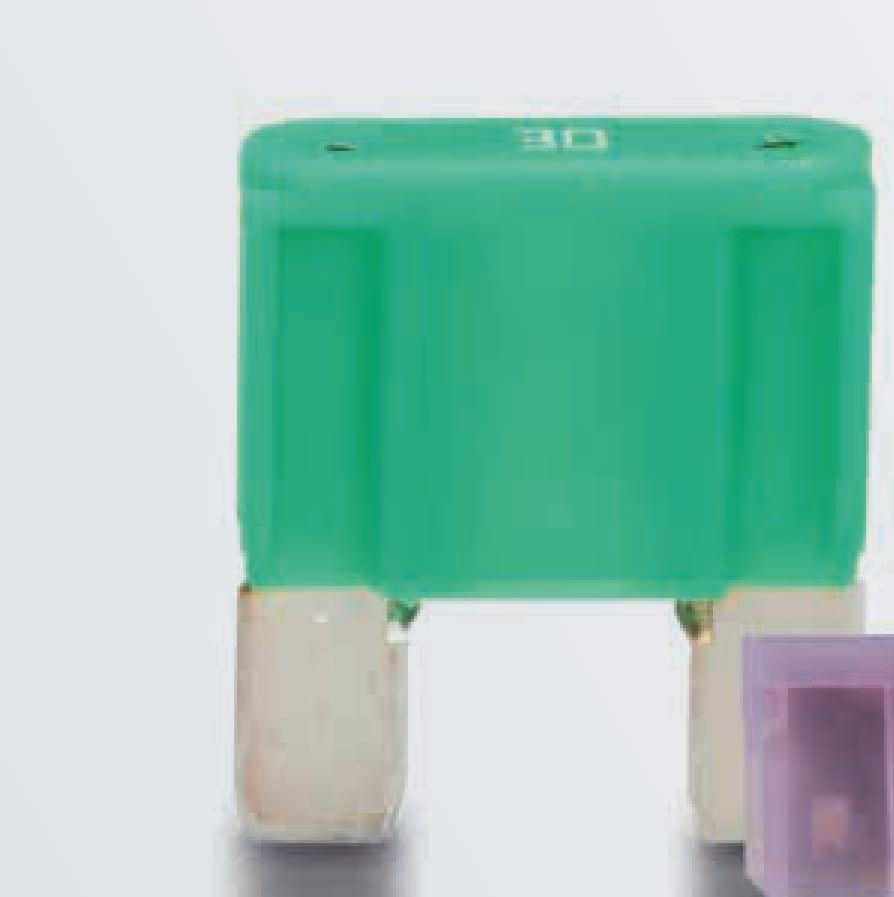

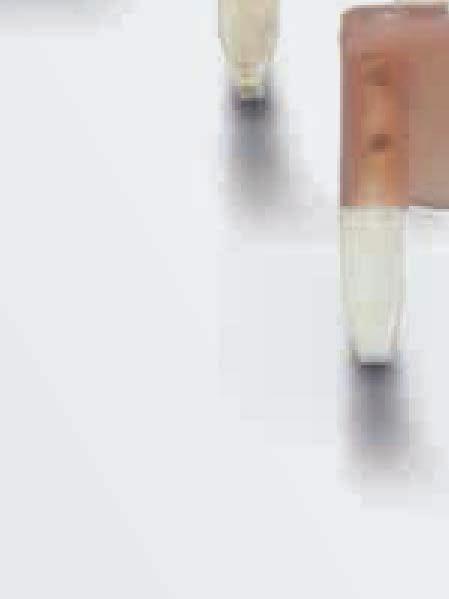

7 .. Nožové pojistky Ampéry Barva Obsah Zkrácené označení číslo NOŽOVÉ POJISTKY ATO NOŽOVÁ POJISTKA MINI A 5 D 3 8JS A 5 D 32 8JS A 5 D 6 8JS A 5 D 90 8JS A 5 D 7 8JS ,5 A 5 D 8 8JS A 5 D 9 8JS A 5 D 20 8JS A 5 D 2 8JS A 5 D 22 8JS A 5 D 23 8JS A 5 D 9 8JS A 5 D 33 8JS A D 28 8JS A D 29 8JS A D 69 8JS A D 88 8JS A D 70 8JS ,5 A D 7 8JS A D 72 8JS A D 73 8JS A D 74 8JS A D 75 8JS A D 76 8JS A D 89 8JS A D 30 8JS A 5 D 34 8JS A 5 D 35 8JS A 5 D 30 8JS A 5 D 3 8JS ,5 A 5 D 36 8JS A 5 D 32 8JS A 5 D 33 8JS A 5 D 34 8JS A 5 D 37 8JS A 5 D 35 8JS A D 38 8JS A D 39 8JS A D 40 8JS A D 4 8JS ,5 A D 42 8JS A D 43 8JS A D 44 8JS A D 45 8JS A D 46 8JS A D 47 8JS

8 .. Nožové pojistky Ampéry Barva Obsah Zkrácené označení číslo 2A 3A 4A 5A 7,5 A 0 A 5 A 20 A 25 A 30 A D 233 D 234 D 235 D 236 D 237 D 238 D 239 D 240 D 24 D 242 8JS JS JS JS JS JS JS JS JS JS A 30 A 40 A A 60 A 70 A 80 A D 48 D 49 D D 5 D 52 D 53 D 54 8JS JS JS JS JS JS JS A 25 A 30 A 40 A A 60 A 70 A 80 A D 56 D 249 D 57 D 58 D 59 D 60 D 6 D 62 8JS JS JS JS JS JS JS JS A 5A 7,5 A 0 A 5 A 20 A 25 A 30 A D 94 D 95 D 96 D 97 D 98 D 99 D 200 D 20 8JS JS JS JS JS JS JS JS A 5A 7,5 A 0 A 5 A 20 A 25 A 30 A D 203 D 204 D 205 D 206 D 207 D 208 D 209 D 20 8JS JS JS JS JS JS JS JS NOŽOVÉ POJISTKY LOW-PROFILE MINI NOŽOVÉ POJISTKY MAXI NOŽOVÉ POJISTKY ATO S LED, DO 32 V NOŽOVÉ POJISTKY MINI S LED, DO 32 V 6

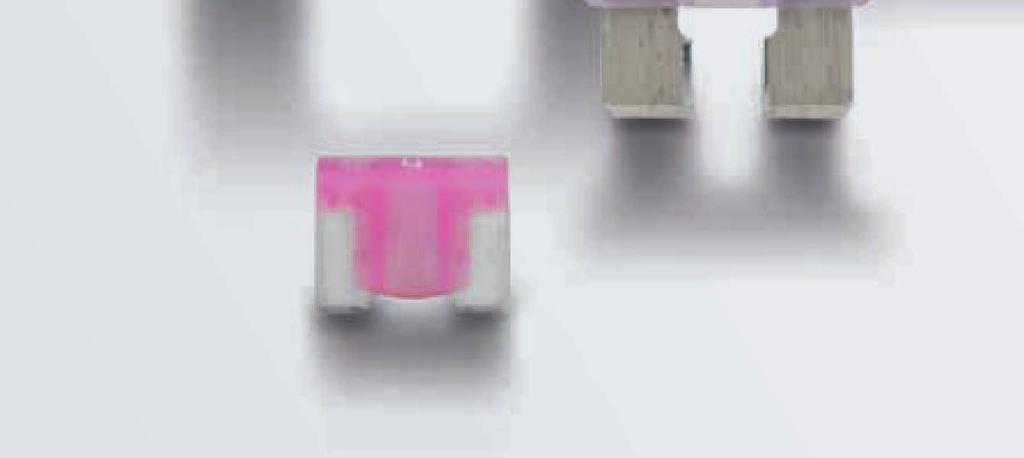

9 .. Nožové pojistky Ampéry Barva Obsah Zkrácené označení číslo MICRO 2 MICRO 3 5A 5 D269 8JS ,5A 5 D275 8JS A 5 D270 8JS A 5 D27 8JS A 5 D272 8JS A 5 D273 8JS A 5 D274 8JS NOŽOVÉ POJISTKY PRO ELEKTROMOBILY DO 80 V 5A 5 D276 8JS ,5A 5 D279 8JS A 5 D277 8JS A 5 D278 8JS A 0 D 262 8JS A 0 D 26 8JS ,5 A 0 D 260 8JS A 0 D 259 8JS A 0 D 258 8JS A 0 D 257 8JS A 0 D 256 8JS A 0 D 255 8JS Popis Obsah Zkrácené označení číslo VYTAHOVAČ/ZKOUŠEČKA POJISTEK Vytahovač nožových pojistek ATO/ MINI s integrovanou zkoušečkou A 96 8PE Vytahovač nožových pojistek MAXI D 225 8PE

10 .. Nožové pojistky Popis Ampéry Obsah Zkrácené označení číslo SADY POJISTEK Sada s pojistkami ATO a 4 držáky pojistek (str. 20) 8KV Sada ATO Sada ATO Sada MINI Sada MAXI Sada ATO s LED Sada MINI s LED Po 5 ks 5 A / 7,5 A / 0 A / 5 A / 20 A / 25 A / 30 A Po ks 3 A / 5 A / 7,5 A / 5 A, 25 A / 30 A; po 2 ks 0 A / 20 A Po 5 ks 2 A / 5 A / 7,5 A / 5 A, 20 A / 30 A Po 3 ks 4 A / 5 A / 30 A / po 5 ks 0 A / 5 A / 20 A 20 A, po 3 ks 30 A / 40 A / A / 60 A Po ks 5 A / 7,5 A / 0 A / 5 A / 20 A Po ks 5 A / 7,5 A / 0 A / 5 A / 20 A 05 D 99 8JS D 49 8JS D 263 8JS D 44 8JS D 43 8JS D 202 8JS D 2 8JS Popis číslo KUFŘÍKOVÁ SADA POJISTEK Obsahuje: nožové pojistky ATO (po 25 ks pro každou hodnotu jmenovitého proudu) a MINI (po 20 ks pro každou hodnotu jmenovitého proudu) a vytahovač/zkoušečku nožových pojistek MINI/ATO. 8JS (Množství při doobjednávání neodpovídá počtu v sadě.) Popis Ampéry Barva Množství v sadě Zkrácené označení číslo pojistek OBSAH KUFŘÍKOVÉ SADY POJISTEK NÁHRADNÍ DÍLY K DOPLNĚNÍ Nožová pojistka ATO Nožová pojistka MINI 2 A 25 D 29 8JS A 25 D 69 8JS A 25 D 88 8JS A 25 D 70 8JS ,5 A 25 D 7 8JS A 25 D 72 8JS A 25 D 73 8JS A 25 D 74 8JS A 25 D 75 8JS A 25 D 76 8JS A 25 D 30 8JS A 20 D 38 8JS A 20 D 39 8JS A 20 D 40 8JS A 20 D 4 8JS ,5 A 20 D 42 8JS A 20 D 43 8JS A 20 D 44 8JS A 20 D 45 8JS A 20 D 46 8JS A 20 D 47 8JS

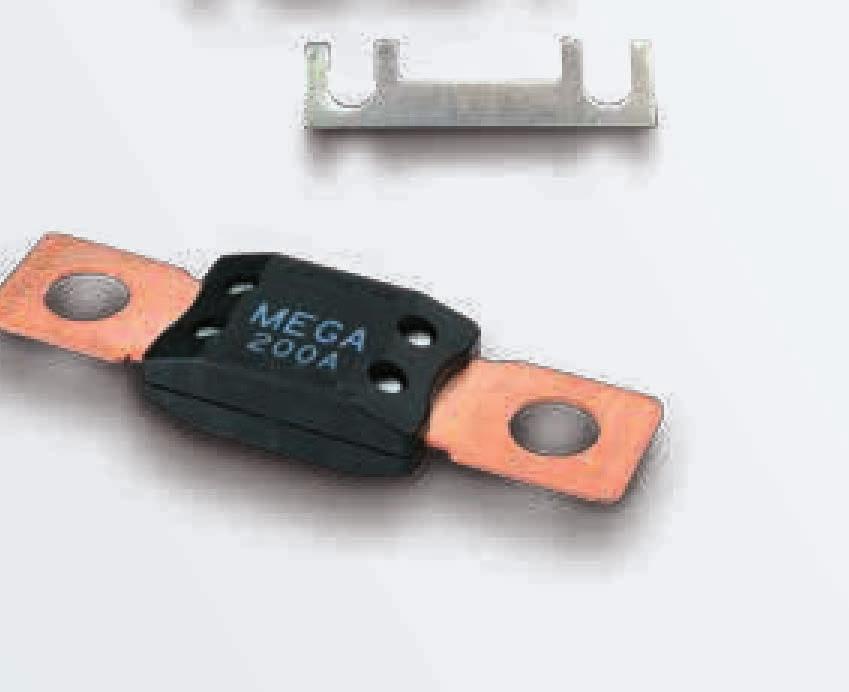

11 ..2 Páskové a závitové pojistky Použití Hlavní součástí páskových pojistek, někdy označovaných také jako ploché pojistky, je vyseknutý plechový pásek. Kromě otevřené varianty bez pláště jsou běžné i uzavřené typy s plastovým izolačním tělesem nebo keramickým pouzdrem. Na základě pevnější konstrukce se tyto typy pojistek používají především k jištění elektrických systémů s vyššími hodnotami proudu a napětí. Přednosti výrobního programu Kvalita jako u originálních dílů dle požadavků norem Různé varianty zajišťují široké spektrum způsobů použití Hlavní pojistka CF8 je určena speciálně pro použití na bateriových svorkách. Ve výrobním programu máme i příslušné izolační matice a svorky. 9

12 ..2 Páskové a závitové pojistky Ampéry Barva Obsah Zkrácené označení číslo VYSOKOPROUDÉ POJISTKY MIDI VYSOKOPROUDÉ POJISTKY MEGA POJISTKOVÝ PÁSEK 4,0,0 MM POJISTKOVÝ PÁSEK HSB 42,0 2,0 MM 30 A D 64 8JS A D 65 8JS A D 66 8JS A D 67 8JS A D 68 8JS A D 69 8JS A D 70 8JS A D 7 8JS A D 72 8JS A D 267 8JS A D 268 8JS A D 73 8JS A D 74 8JS A D 75 8JS A D 76 8JS A D 77 8JS A D 78 8JS A D 79 8JS A D 80 8JS A D 243 8JS A D 244 8JS A D 245 8JS A D 246 8JS A 00 8JS A 00 8JS A 00 8JS A 00 8JS A 00 8JS A 00 8JS A 00 8JS A 0 8JS A 0 8JS A 0 8JS A 0 8JS A 0 8JS A 0 8JS A 0 8JS A 0 8JS POJISTKOVÝ PÁSEK PRO NEKOLEJOVÁ VOZIDLA NAPÁJENÁ BATERIÍ 82,0 20,0 MM (DIN ) 35 A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS

13 ..2 Páskové a závitové pojistky Ampéry Barva Obsah Zkrácené označení číslo HLAVNÍ POJISTKY CF 8 DO 58 V A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS A 8JS Ampéry Obsah číslo PŘÍSLUŠENSTVÍ HLAVNÍCH POJISTEK CF 8 Izolační matice 9MJ Bateriová svorka pól. + svorka Ø 7,5 mm, čep Ø 8,0 mm 8KX Bateriová svorka 2pól. + svorka Ø 7,5 mm, čep Ø 8,0 mm 8KX

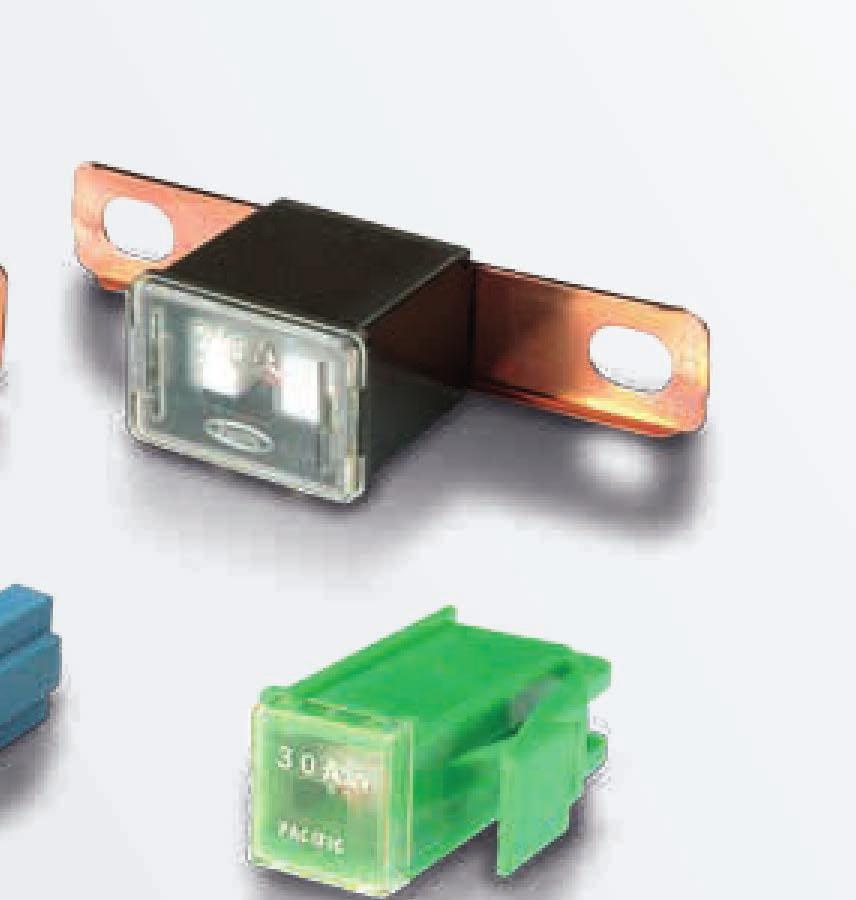

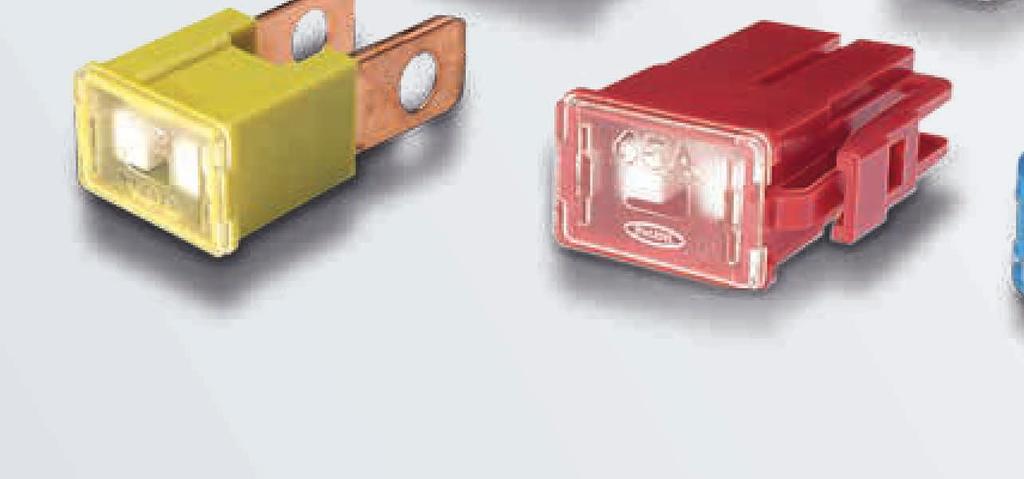

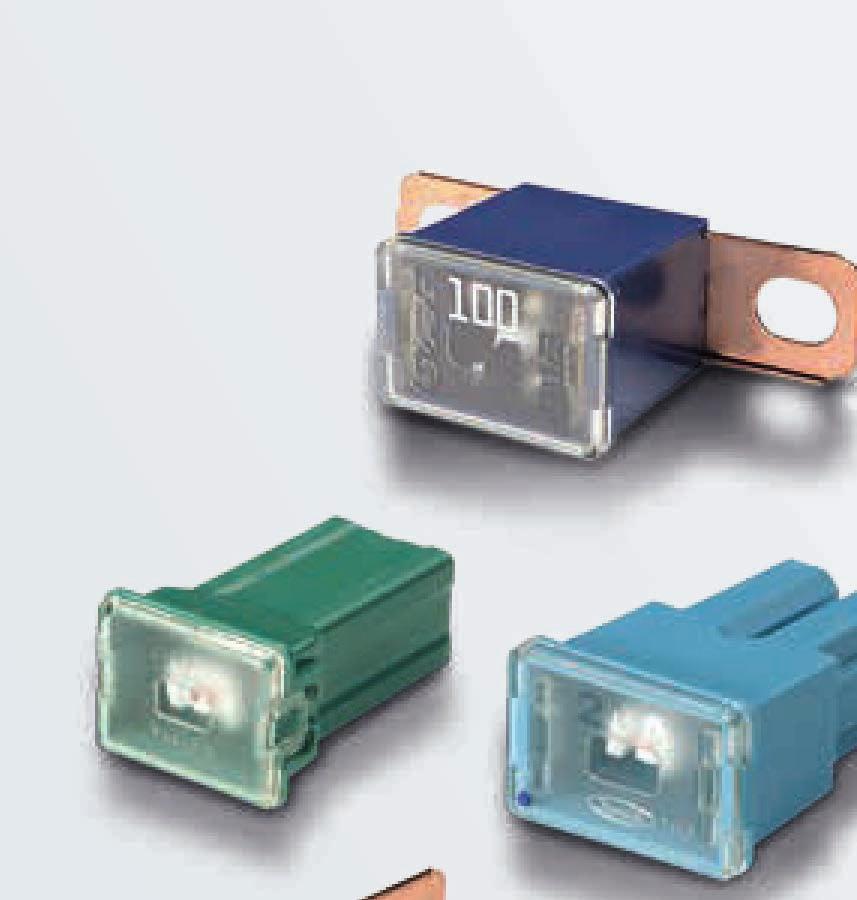

14 ..3 Patronové pojistky (PAL) Použití Pojistky PAL (do max. 20 A) mají podobné spektrum způsobů použití jako nožové pojistky MAXI. Na rozdíl od nich se však instalují převážně do japonských vozidel. Přednosti výrobního programu Kompaktní konstrukce Snadná manipulace Kompletní sortiment pro všechny generace vozidel Také tyto typy pojistek jsou k dispozici v různých velikostech a konstrukčních provedeních. U novějších vozidel se tak používají pojistky JCASE nebo i mimořádně prostorově nenáročné pojistky Low-Profile JCASE. 2

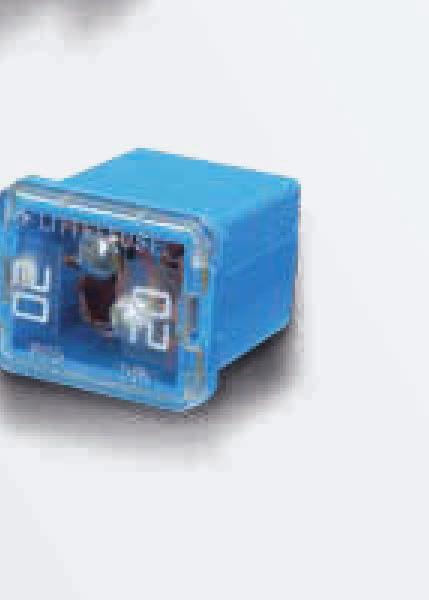

15 ..3 Patronové pojistky (PAL) Ampéry Barva Obsah Zkrácené označení číslo FEMALE AS FEMALE SMALL F 20 A D 00 8JS A D 0 8JS A D 02 8JS A D 03 8JS A D 04 8JS A D 05 8JS A D 06 8JS MALE B BENT C BENT SHORT CS FEMALE SLOT D 30 A D 07 8JS A D 2 8JS A D 3 8JS A D 08 8JS A D 4 8JS A D 09 8JS A D 0 8JS A D 5 8JS A D 6 8JS A D 7 8JS A D 8 8JS A D 9 8JS A D 20 8JS A D 8JS A D 2 8JS A D 22 8JS A D 22 8JS A D 23 8JS A D 24 8JS A D 25 8JS A D 26 8JS A D 27 8JS A D 28 8JS A D 29 8JS A D 220 8JS A D 22 8JS FEMALE SLOT E 45 A D 222 8JS A D 223 8JS A D 224 8JS

16 ..3 Patronové pojistky (PAL) Ampéry Barva Obsah Zkrácené označení číslo 20 A 30 A 40 A A 60 A D 23 D 24 D 25 D 26 D 27 8JS JS JS JS JS A 25 A 30 A 40 A A 60 A D 227 D 228 D 229 D 230 D 23 D 232 8JS JS JS JS JS JS A 20A 25A 30A 40A A 60A D280 D28 D282 D283 D284 D285 D286 2JS JS JS JS JS JS JS Obsah Zkrácené označení číslo D D 2 D 3 D 4 D 64 D 65 D 66 D 67 D 68 8JS JS JS JS JS JS JS JS JS A 00 D 8JS ,5 A 00 D 5 8JS A 00 D 52 8JS D 53 D 54 D 55 D 57 D 58 D 59 8JS JS JS JS JS JS JCASE LOW PROFILE JCASE MCASE+..4 Další pojistky Ampéry Barva TORPÉDOVÉ POJISTKY 6,0 25,0 MM (DIN 7258-) 5A 8A 6 A 25 A 5A 8A 6 A 25 A 40 A TRUBIČKOVÉ POJISTKY, 5,0 20,0 MM, RYCHLÉ TRUBIČKOVÉ POJISTKY, 6,3 32,0 MM, RYCHLÉ 5A 0 A 5 A 20 A 25 A 30 A 4

17 ..4 Další pojistky Ampéry Barva Obsah Zkrácené označení číslo SADY TRUBIČKOVÝCH A TORPÉDOVÝCH POJISTEK 5,0 20,0 mm 2,5 A 6,3 32 mm SADY TRUBIČKOVÝCH POJISTEK 3 x 0 A 3 x 20 A x 25 A 5,0 20,0 mm 2,5 A Torpédové x 5 A 4 x 8 A 3 x 6 A x 25 A 8 D 48 8JS D 47 8JS

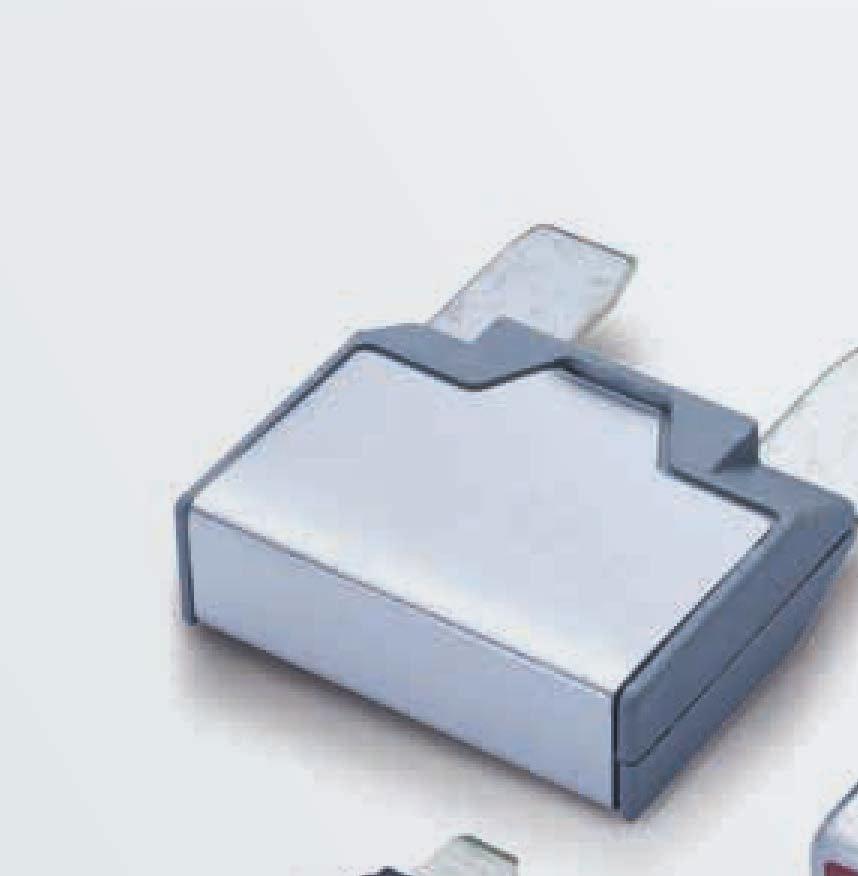

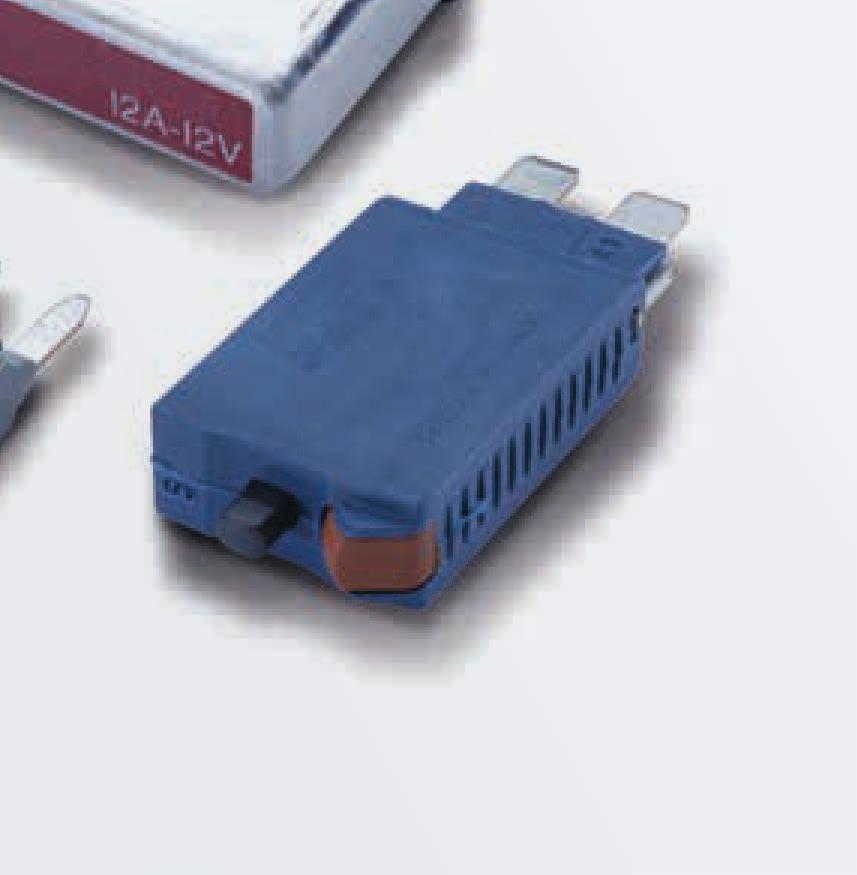

18 .2 Samočinné pojistky Použití Samočinné pojistky chrání stejně jako běžné pojistky před přetížením a zkratem, přičemž ochranu realizují rozpojením proudového obvodu. Jejich přednost ve srovnání s běžnými pojistkami spočívá v tom, že to dokážou provést mnohokrát a není je třeba po každé aktivaci vyměňovat. Samočinná pojistka se do výchozího stavu vrací buď automaticky, nebo ručně. To šetří čas i peníze. Samočinné pojistky dokážou rozlišit časově omezený zapínací proud a skutečné přetížení, takže neustále zaručují optimální ochranu bez chybných aktivací nebo plýtvání energií. Varianta s ručním ovladačem umožňuje uživateli pohodlně a rychle přerušit proudový obvod a následně ho znovu uzavřít ručním zapnutím pojistky optimální řešení pro řadu elektrických zkoušek prováděných například v autoservisech. Přednosti výrobního programu Kompaktní konstrukce Snadná a spolehlivá manipulace Pokrytí nejběžnějších rozměrů nožových pojistek 6

19 .2 Samočinné pojistky Ampéry Barva Obsah Zkrácené označení číslo C 0 C 02 C 03 C 04 C 05 C 06 C 07 C 08 8JS JS JS JS JS JS JS JS C 09 C 0 C C 2 C 3 C 4 C 5 C 6 C 7 8JS JS JS JS JS JS JS JS JS MOŽNOST OPĚTOVNÉHO ZAPNUTÍ PO AKTIVACI, PŘÍPOJKY DLE POJISTEK ATO 5A 7,5 A 0 A 5 A 20 A 25 A 30 A 40 A S RUČNÍM OVLADAČEM, PŘÍPOJKY DLE POJISTEK ATO 5A 7,5 A 0 A 5 A 20 A 25 A 30 A 35 A 40 A AUTOMATICKÉ OPĚTOVNÉ ZAPNUTÍ PO AKTIVACI, 2 NOŽOVÉ PŘÍPOJKY 6,3 0,8 MM 2 A C 8 8JS A C 9 8JS A C 20 8JS A C 2 8JS

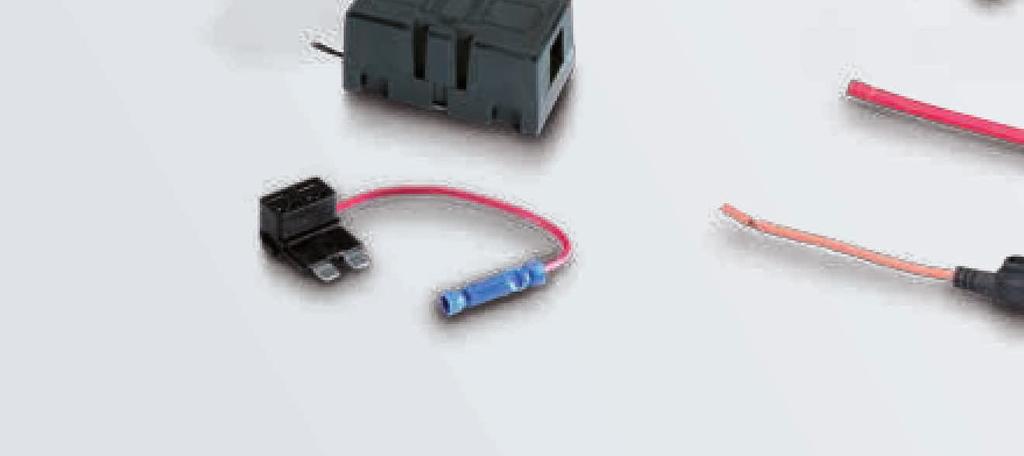

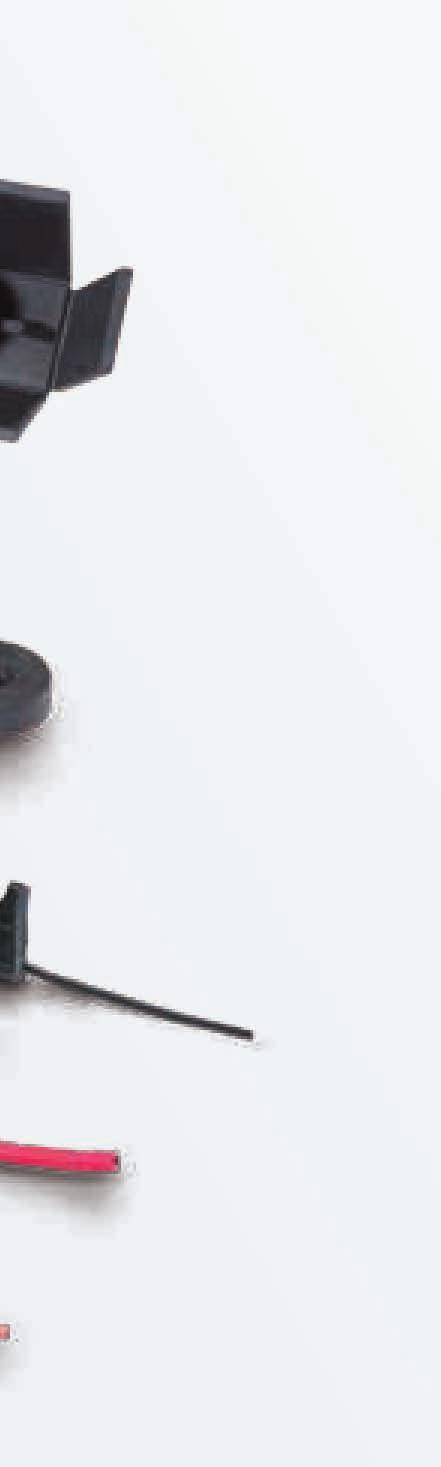

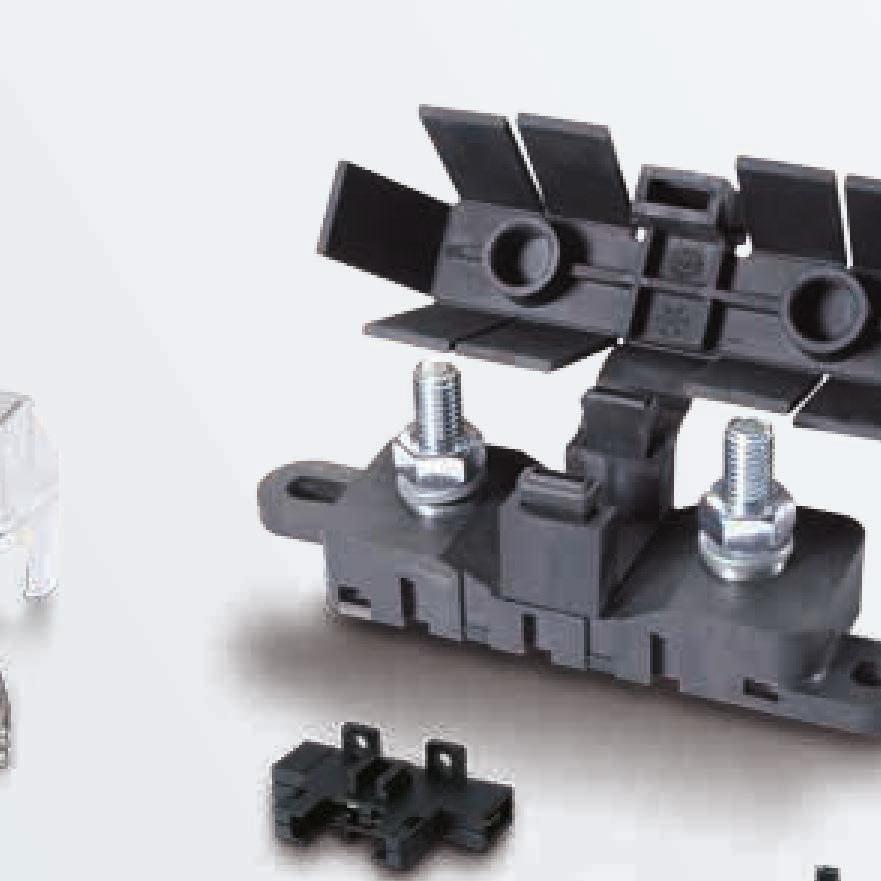

20 .3 Držáky pojistek Použití Vždy, když je při rozšiřování nebo úpravách elektrických systémů zapotřebí dodatečného jištění proti přetížení (např. při začleňování dalšího spotřebiče), fungují držáky pojistek jako propojení mezi kabelem a pojistkovou vložkou. Přednosti výrobního programu Pestrý sortiment pro řadu způsobů použití Pragmatický způsob jištění pro menší rozšiřování a přestavby Sortiment našich výrobků je minimálně stejně rozmanitý jako možné způsoby jejich využití. Podle potřeby můžete sáhnout po variantách pro nejrůznější typy pojistek s integrovaným kabelem, krytem nebo dokonce pogumovaným těsněním, které zajišťuje maximální ochranu proti vlhkosti. 8

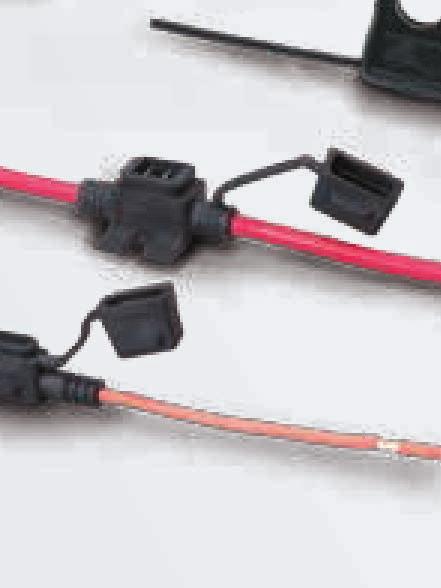

21 .3. Inline držáky pojistek Popis Zatížitelnost Obsah Zkrácené označení číslo S kabely,3 mm², chráněno proti stříkající vodě Max. 20 A D 8 8JD S kabely 3,3 mm², chráněno proti stříkající vodě Max. 30 A D 82 8JD S kabely,3 mm² Max. 20 A D 83 8JD S kabely 3,3 mm² Max. 30 A D 84 8JD S kabely 2,0 mm², chráněno proti stříkající vodě Max. 20 A D 8 8JD S kabely 3,0 mm², chráněno proti stříkající vodě Max. 30 A D 82 8JD S krytkou, s kabely 2,5 mm², chráněno proti stříkající vodě, možnost řadového propojení více držáků Max. 20 A D 264 8JD S kabely,5 mm², chráněno proti stříkající vodě Max. 5 A D 265 8JD S kabely 2,5 mm², chráněno proti stříkající vodě Max. 20 A D 266 8JD S kabely 0,75 mm², chráněno proti stříkající vodě Max. 0 A D 247 8JD S kabely 3,0 mm², chráněno proti stříkající vodě Max. 30 A D 248 8JD INLINE DRŽÁKY POJISTEK ATO INLINE DRŽÁKY POJISTEK MINI INLINE DRŽÁKY POJISTEK MINI INLINE DRŽÁKY POJISTEK LOW-PROFILE MINI INLINE DRŽÁKY POJISTEK LOW-PROFILE MINI 9

22 .3. Inline držáky pojistek Popis Zatížitelnost Obsah Zkrácené označení číslo Max. 60 A D 2 8JD Max. 60 A D 25 8JD Pro trubičkové pojistky 5,0 20,0 mm, bez pojistky Max. 0 A při 32 V D 252 8JD Pro trubičkové pojistky 6,3 32,0 mm, bez pojistky Max. 20 A při 32 V D 253 8JD INLINE DRŽÁK POJISTEK JCASE S kabely 8,3 mm², chráněno proti stříkající vodě INLINE DRŽÁK POJISTEK LOW-PROFILE JCASE S kabely 8,3 mm², chráněno proti stříkající vodě INLINE DRŽÁKY TRUBIČKOVÝCH POJISTEK.3.2 Další držáky pojistek Popis Obsah Zkrácené označení číslo 0 I 59 8KV I 09 8KV Pro přímé připojení ke kabelu 0 I 60 8KV Se dvěma kontakty s dvojitou pružinou 8KW (str. 0), možnost řadového propojení více držáků, kompatibilní s dutinkovým pouzdrem 8JA pro minirelé (viz hlavní katalog elektrických komponent HELLA) 8JA Zatížitelnost DRŽÁKY POJISTEK ATO S přípojkami pro nožové pojistky (6,3 0,8 mm) 20

23 .3.2 Další držáky pojistek Popis Zatížitelnost Obsah Zkrácené označení číslo DRŽÁKY POJISTEK ATO DRŽÁK POJISTEK MINI Se dvěma kontakty s dvojitou pružinou 8KW (str. 0) a víčkem, pro kabely do 2,5 mm² Pro kabely 2,5 4,0 mm² použijte kontakty s dvojitou pružinou 8KW (str. 0)! Možnost řadového propojení více držáků. Max. 30 A 6 D 77 8JD Max. 30 A 2 D 24 8JD S krytkou, pojme až čtyři nožové pojistky MINI Příslušné kontakty JPT nejsou součástí dodávky řada 8KW xxx, str. 02) 0 8JD DRŽÁKY POJISTEK MAXI Chráněno proti stříkající vodě, s víčkem, po 2 šroubech, kontakty pro kabely 2,5 6,0 mm² a 5,0 0,0 mm² 20 A - 60 A D 83 8JD Vodotěsné provedení, s víčkem, těsněním a kontakty, pro kabely 4,0 6,0 mm² 20 A - 80 A D 84 8JD Pro kabely 6,0 0,0 mm² D 85 8JD DOPLŇKOVÉ DRŽÁKY POJISTEK Držák pojistek MINI se čtyřmi nožovými pojistkami, 3 A, 5 A, 7,5 A, 0 A D 92 8JD Držák pojistek ATO se čtyřmi nožovými pojistkami, 3 A, 5 A, 7,5 A, 0 A D 93 8JD

24 .3.2 Další držáky pojistek Popis Zatížitelnost Obsah Zkrácené označení číslo DRŽÁKY POJISTEK MIDI A MEGA Držák pojistek MIDI 30 A - A D 87 8JD Držák pojistek MEGA 00 A - 2 A D 86 8JD Max. 0 A D 254 8JD JD Držák pojistek MEGA s pružným krytem, který umožňuje přivést kabely ze všech směrů KOMBINOVANÝ DRŽÁK POJISTEK MIDI/MEGA S krytkou, pro 4 MIDI a MEGA, konstrukce pouzdra s dodatečnými upevňovacími body a otvory pro přívod kabelů DRŽÁK POJISTEK PRO NEKOLEJOVÁ VOZIDLA NAPÁJENÁ BATERIÍ Pro pojistky 8JS až -3 (str. 0) D 226 8JD S pojistkovou vložkou 8 A 2 0 I 04 I 55 8KV KV S pojistkovou vložkou 5 A 0 8KV S pojistkovou vložkou 6 A 0 8KV S pojistkovou vložkou 25 A 0 8KV Bez pojistkové vložky 0 8KV DRŽÁK TORPÉDOVÝCH POJISTEK PRO KABELY O PRŮŘEZU,5 2,5 MM² 22

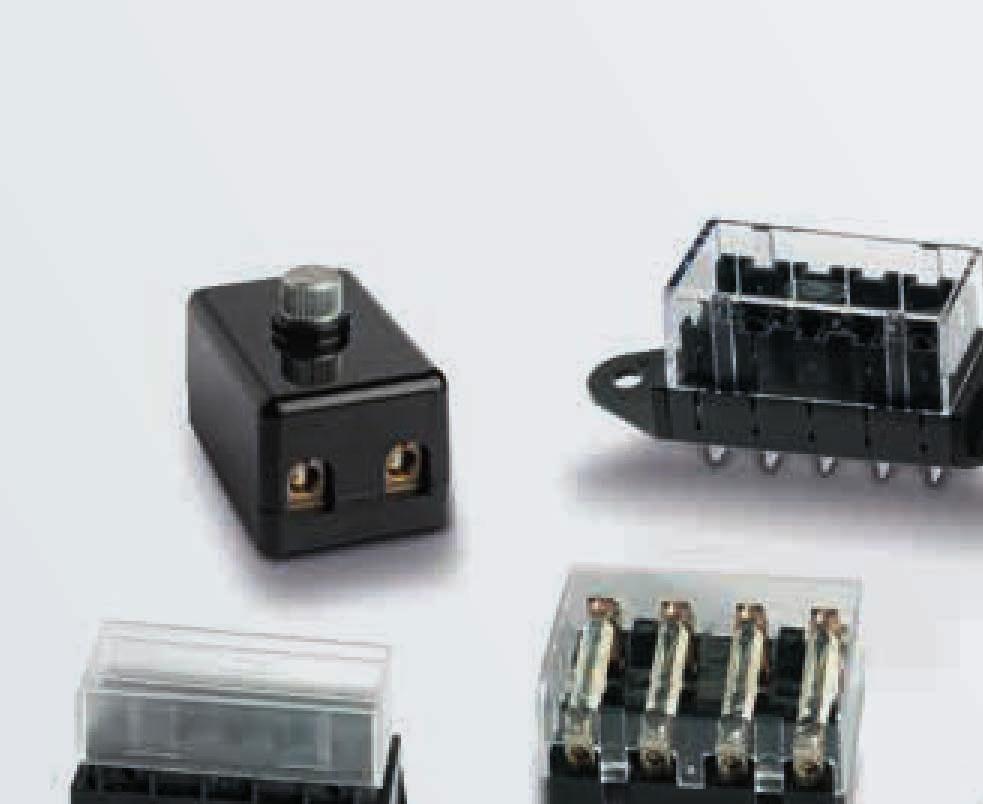

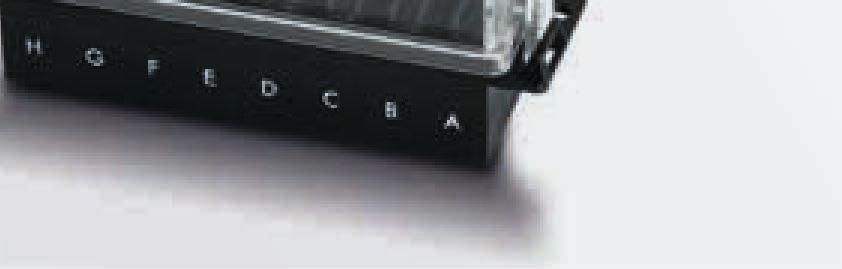

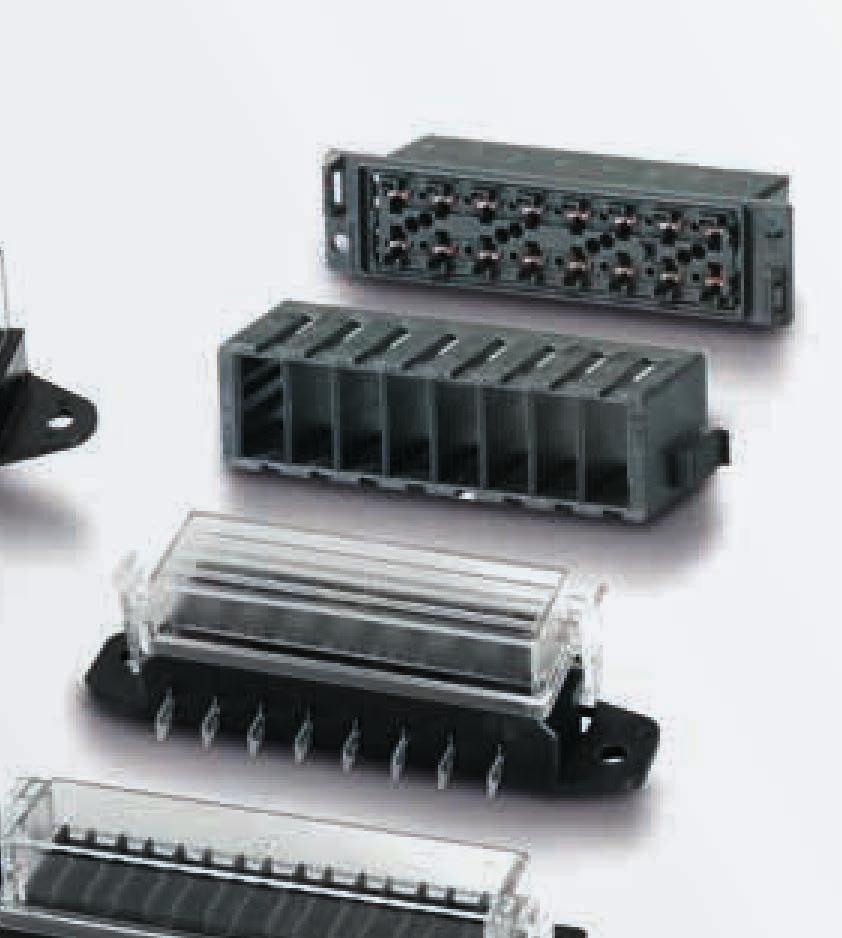

25 .4 Pojistkové skříňky Použití Pokud k začlenění dalšího přístroje do elektrického systému nestačí jediný držák pojistek nebo pokud chcete přidat hned několik funkcí, představuje vhodné řešení použití pojistkové skříňky. Přednosti výrobního programu Pestrý sortiment pro řadu způsobů použití Modulární systém sad pro pojistky ATO představuje řešení s možností výrazné individualizace Sdružení funkcí jištění do jediného centrálního bodu zajišťuje přehlednost a zároveň snadnou údržbu. Stejně jako u držáků pojistek existuje bezpočet variant pro každý typ pojistky, které se liší tvarem, barvou, velikostí, způsobem vytvoření kontaktu a stupněm krytí. 23

26 .4 Pojistkové skříňky Sady pojistkových skříněk mají modulární strukturu. Umožňují tak sestavit individuální pojistkovou skříňku, která dokonale odpovídá požadovanému způsobu použití. Díky novému systému lamelových kontaktů je lze použít i s vysokým proudem: S přiloženými samostatnými kontakty do 60 A a se zvlášť dodávanými přípojnicemi dokonce až do 25 A. Každá sada obsahuje pouzdro, vložku, 6 samostatných kontaktů a v závislosti na sadě také vhodný kryt pro standardní pojistky ATO nebo samočinné pojistky 8JS xxx či 8JS xxx (str. 7). Jako příslušenství jsou dostupné přípojnice různé velikosti a kódovací sada. Sady pojistkových skříněk HELLA:. 8JD Se standardním krytem 2. 8JD S vysokým krytem 3. 8JD S otevřeným krytem Sady pojistkových skříněk s vysokým krytem pro samočinné pojistky 8JS xxx. Sady pojistkových skříněk s otevřeným krytem pro samočinné pojistky 8JS xxx. Jak na to Prázdné pouzdro osaďte přípojnicemi nebo samostatnými kontakty. Nasaďte vložku a zaklapněte ji. Další krok: Zapojení pojistek. Nasaďte kryt. Hotovo. 24

27 .4 Pojistkové skříňky Popis Počet pólů Obsah Sada pojistkové skříňky pro nožové pojistky ATO, obsahuje pouzdro, vložku, kryt a 6 samostatných kontaktů 8pól. Sada pojistkové skříňky pro samočinné pojistky 8JS xxx, obsahuje pouzdro, vložku, kryt a 6 samostatných kontaktů Sada pojistkové skříňky pro samočinné pojistky 8JS xxx, obsahuje pouzdro, vložku, kryt a 6 samostatných kontaktů Zkrácené označení číslo sada 8JD pól. sada 8JD pól. sada 8JD pól. 0 9MK pól. 0 9MK pól. 0 9MK pól. 0 9MK pól. 0 9MK pól. 0 9MK pól. 0 9MK POJISTKOVÉ SKŘÍŇKY ATO Přípojnice pro proud do 25 A 25

28 .4 Pojistkové skříňky Popis Počet pólů Obsah Zkrácené označení číslo POJISTKOVÉ SKŘÍŇKY ATO S 8 axiálními výstupy (6,3 0,8 mm), transparentním krytem a kontaktními díly 4pól. 0 8JD S 8 bočními výstupy (6,3 0,8 mm), transparentním krytem a kontaktními díly 4pól. 0 8JD S 0 axiálními výstupy (6,3 0,8 mm), transparentním krytem, pro max. 5 30A plochých pojistkových vložek, se 2 upevňovacími úhelníky 5pól. 0 8JD D 95 8JD S 0 axiálními pájenými kontakty (2,2 mm), transparentním krytem, pro max. 5 5A plochých pojistkových vložek 5pól. 0 8JD S 0 bočními výstupy (6,3 0,8 mm), transparentním krytem, pro max. 5 30A plochých pojistkových vložek 5pól. 0 8JD S 2 axiálními výstupy (6,3 0,8 mm), transparentním krytem a kontaktními díly 6pól. 0 8JD S 2 bočními výstupy (6,3 0,8 mm), transparentním krytem a kontaktními díly 6pól. 0 8JD

29 .4 Pojistkové skříňky Popis Počet pólů Obsah 6pól. Zkrácené označení číslo 0 8JD MK POJISTKOVÉ SKŘÍŇKY ATO S 24 axiálními kontakty (6,3 0,8 mm) a transparentním krytem Můstek (šířka 5,8 mm) S 6 axiálními výstupy (6,3 0,8 mm), transparentním krytem a kontaktními díly 8pól. 0 8JD S 6 bočními výstupy (6,3 0,8 mm), transparentním krytem a kontaktními díly 8pól. 0 8JD S 32 axiálními kontakty (6,3 0,8 mm) nebo 64 axiálními kontakty (2,8 0,8 mm) a transparentním krytem 8pól. 0 8JD Můstek (šířka,5 mm) 80 9MK Kódovací sada 4 8JB Kódovací sada 4 8JB

30 .4 Pojistkové skříňky Popis Barva krytu Počet pólů Obsah Zkrácené označení číslo POJISTKOVÉ SKŘÍŇKY PRO TORPÉDOVÉ POJISTKY S 8A POJISTKOVÝMI VLOŽKAMI Šroubové přípojky pro kabely do 6,0 mm² 2pól. 8JD Transparentní 2pól. 8JD Nožová přípojka 6,3 0,8 mm² Transparentní 2pól. 0 8JD Šroubové přípojky pro kabely do 6,0 mm² 4pól. 8JD Transparentní 4pól. 8JD Nožová přípojka 6,3 0,8 mm² Transparentní 4pól. 0 8JD Šroubové přípojky pro kabely do 6,0 mm² 6pól. 8JD Transparentní 6pól. 8JD Nožová přípojka 6,3 0,8 mm² Transparentní 6pól. 0 8JD Šroubové přípojky pro kabely do 6,0 mm² 8pól. 8JD Transparentní 8pól. 8JD Nožová přípojka 6,3 0,8 mm² Transparentní 8pól. 0 8JD nožových přípojek 6,3 0,8 mm Transparentní 2pól. 0 8JD

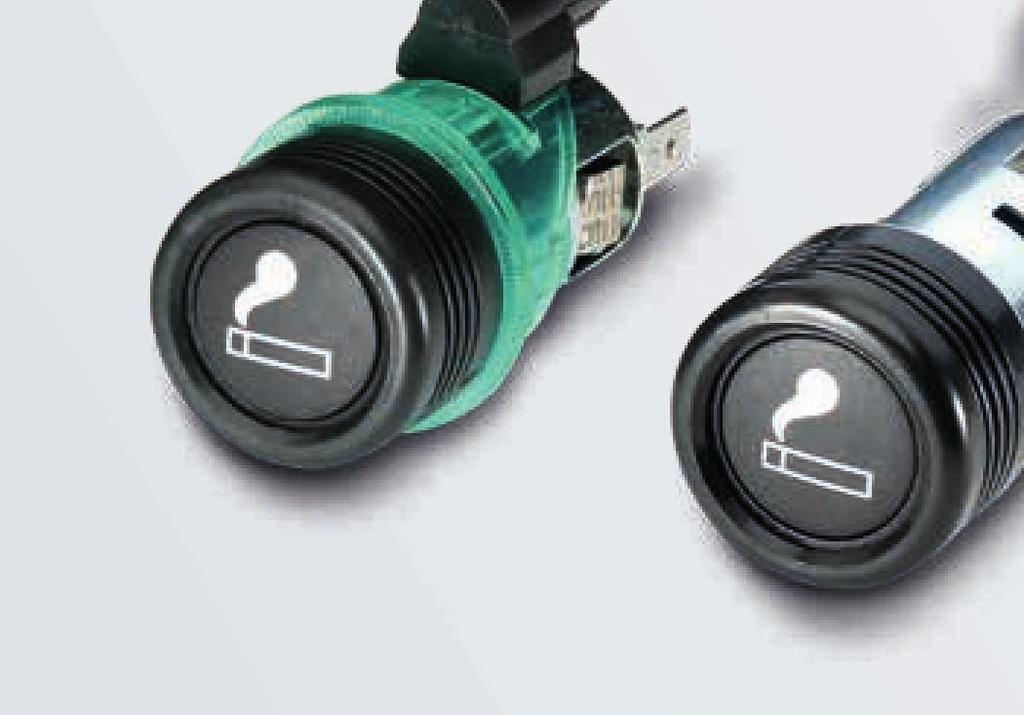

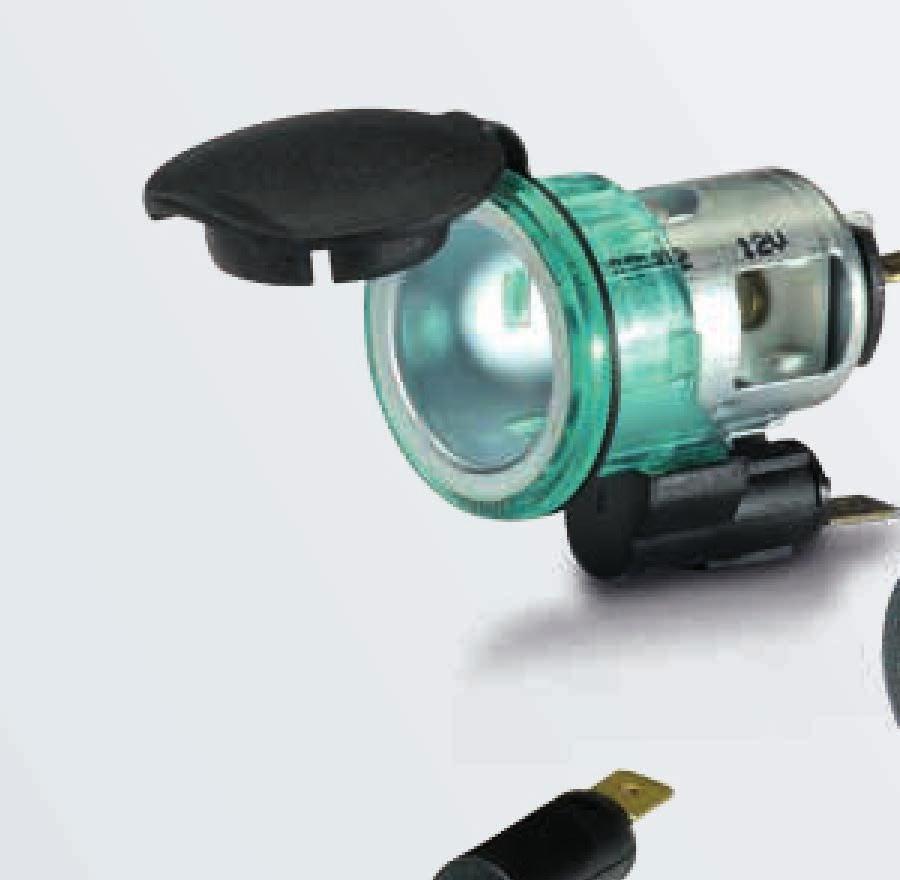

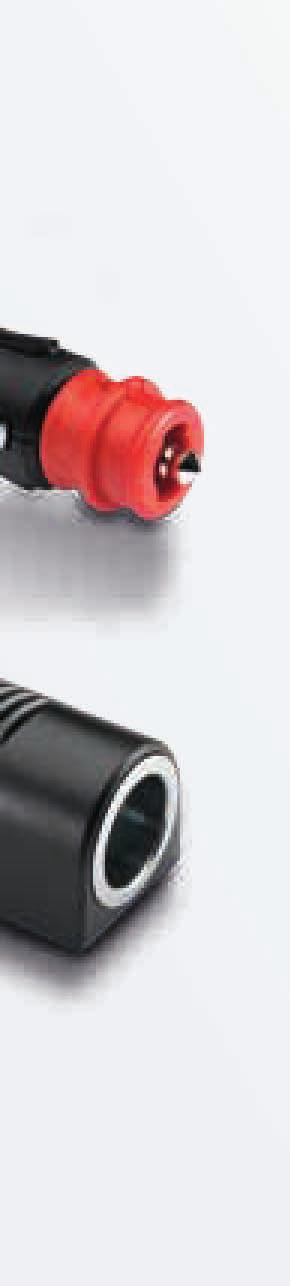

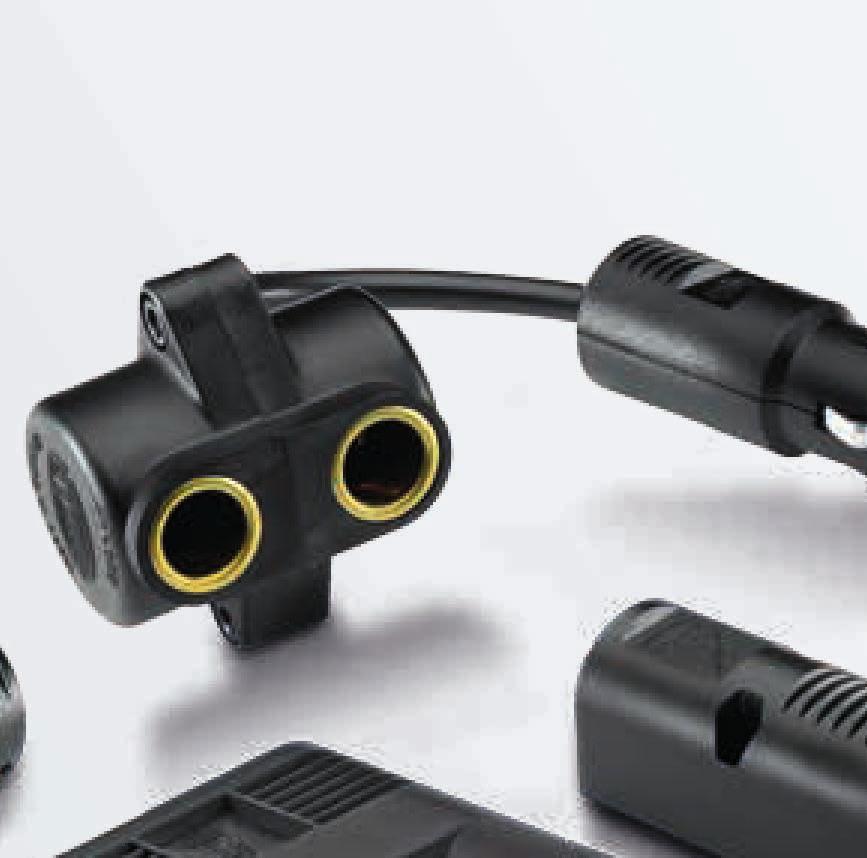

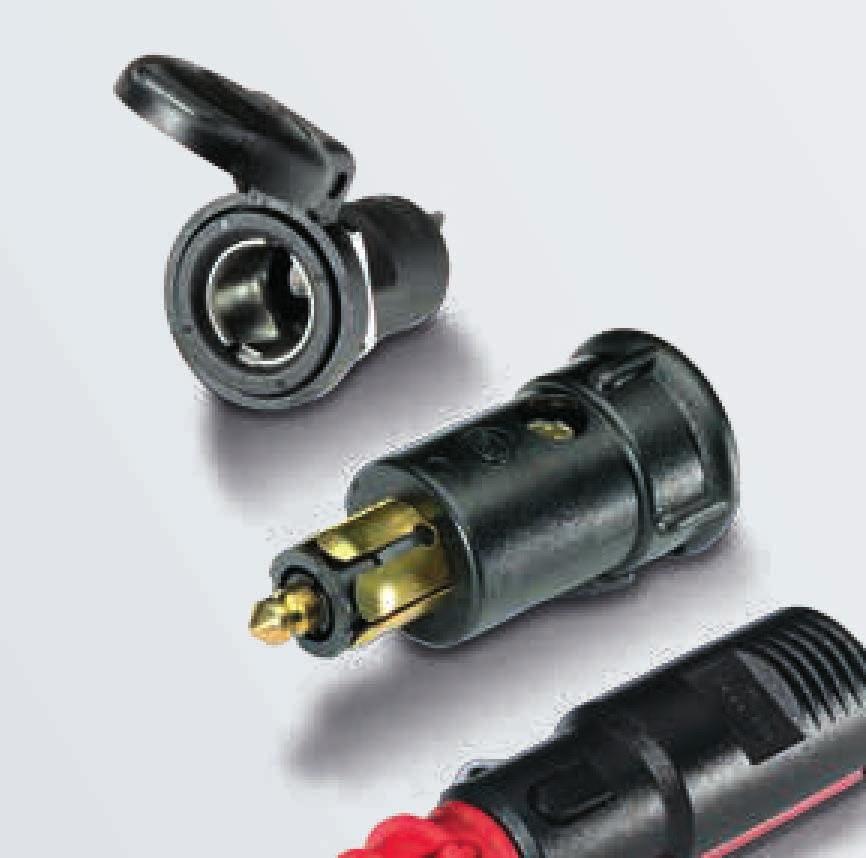

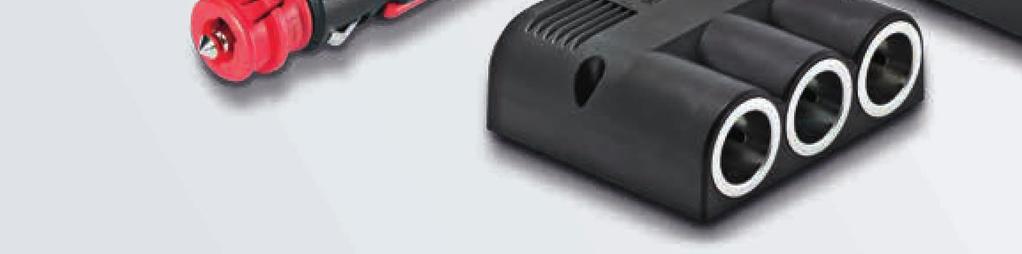

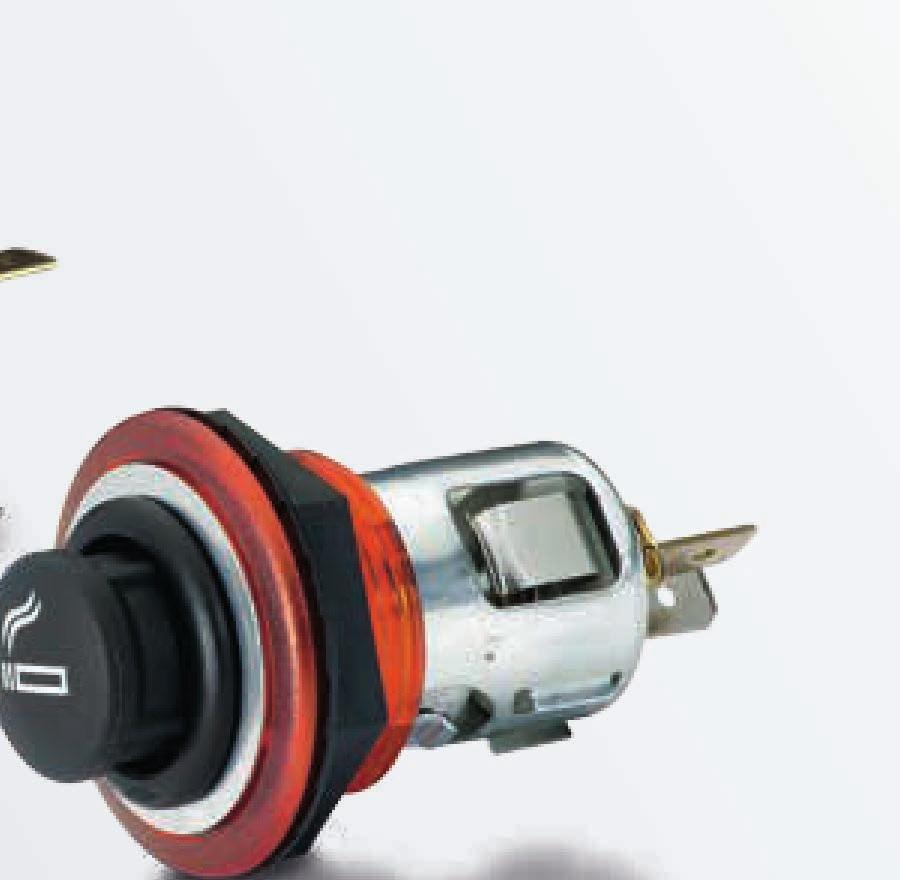

31 2 Konektory 2. Autozapalovače a napájecí zásuvky 2 Použití Autozapalovače a/nebo napájecí zásuvky bezpochyby patří do standardní výbavy dnešních vozidel. Vedle tradičních autozapalovačů představují napájecí zásuvky další možnost, jak napájet řadu drobných spotřebičů, například světel, ventilátorů, telefonů, notebooků, přenosných chladniček, kávovarů atd. Sortiment společnosti HELLA nabízí díky rozmanité paletě variant správnou zásuvku pro každý způsob využití. Přednosti výrobního programu Snadná montáž Závit a upínací vložka Volitelně s osvětlením K dispozici jsou verze 2 V i 24 V Osvědčená technika v kvalitě OEM 29

32 2. Autozapalovače a napájecí zásuvky Popis Napětí Max. zatížitelnost při použití ve funkci zásuvky číslo 2 V 0 A 8EZ V 5A 8EZ Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím pružinového kroužku, montážní otvor: Ø 23,5 mm, tloušťka přístrojové desky: max. 2,5 mm 2 V 0 A 8EZ V 5A 8EZ UNIVERZÁLNÍ AUTOZAPALOVAČ S OSVĚTLENÍM Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím zelené upínací vložky, montážní otvor: Ø 28,0 mm, tloušťka přístrojové desky: max. 2,5 mm ø 29 ø 23,3 47, UNIVERZÁLNÍ AUTOZAPALOVAČ BEZ OSVĚTLENÍ UNIVERZÁLNÍ AUTOZAPALOVAČ, STANDARD SAE, S OSVĚTLENÍM 53 Ø Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím červené upínací vložky, montážní otvor: Ø 28,0 mm, tloušťka přístrojové desky: max. 2,0 mm 2 V 8EZ V 8EZ Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím šestihranné matice, montážní otvor: Ø 28,0 mm, tloušťka přístrojové desky: 2,0 8,0 mm 2 V 8EZ V 8EZ UNIVERZÁLNÍ AUTOZAPALOVAČ, STANDARD SAE, BEZ OSVĚTLENÍ 53 Ø

33 2. Autozapalovače a napájecí zásuvky Popis Napětí Max. zatížitelnost při použití ve funkci zásuvky číslo 2 V 5 A 8JB V / 24 V 5 A 8JB V 20 A 8JB V 20 A 8JB NAPÁJECÍ ZÁSUVKA S OSVĚTLENÍM A KRYTKOU Ø 22,9 Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím zelené upínací vložky, montážní otvor: Ø 28,0 mm, tloušťka přístrojové desky: max. 2,5 mm, s instalovanou 2V žárovkou, pro použití v 24V instalacích je nutné objednat další žárovku 37,5 53,3 NEOSVĚTLENÁ NAPÁJECÍ ZÁSUVKA S KRYTKOU Ø 23,2 Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím zelené upínací vložky, montážní otvor: Ø 28,0 mm, tloušťka přístrojové desky: max. 2,5 mm 37,5 53,3 NAPÁJECÍ ZÁSUVKA S OSVĚTLENÍM A KRYTKOU Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím červené upínací vložky, montážní otvor: Ø 28,0 mm, vnitřní průměr: 2,0 mm 53 Ø 27,8 44 3

34 2. Autozapalovače a napájecí zásuvky Popis 2 Napětí Max. zatížitelnost při použití ve funkci zásuvky číslo 2 / 24 V 20 A 8JB / 24 V 20 A 8JB NEOSVĚTLENÁ NAPÁJECÍ ZÁSUVKA S KRYTKOU Způsob připojení: nožová přípojka 6,3 mm, upevnění prostřednictvím šestihranné matice, červená vložka, montážní otvor: Ø 28,0 mm, vnitřní průměr: 2,0 mm, tloušťka přístrojové desky: 2,0 8,0 mm NEOSVĚTLENÁ NAPÁJECÍ ZÁSUVKA Způsob připojení: 2 nožové přípojky 6,3 mm, upevnění prostřednictvím černé šestihranné matice, černá vložka, montážní otvor: Ø 28,0 mm, vnitřní průměr: 2,0 mm, krytka bez potisku, tloušťka přístrojové desky: 2,0 8,0 mm

35 2.2 Univerzální konektory / Systém 2pólových konektorů dle ISO Použití Podobně jako napájecí zásuvky představuje lety osvědčený systém konektorů dle normy ISO 465 další možnost, jak napájet řadu drobných spotřebičů, například světel, ventilátorů, chladicích boxů, telefonů, notebooků, přenosných chladniček, kávovarů atd. V závislosti na provedení mohou být konektory instalovány jak ve vozidle, tak mimo vozidlo. Univerzální konektory umožňují díky červenému přednímu adaptéru používat oba systémy s jednou a tou samou zástrčkou. I v této oblasti nabízí sortiment společnosti HELLA díky rozmanité paletě variant správné provedení pro téměř jakýkoli způsob využití. Přednosti výrobního programu Snadná montáž Různé možnosti připojení (šroubové a nožové přípojky) Zásuvky s krytkou i bez krytky K dispozici jsou provedení z lehkého kovu a plastu K dispozici jsou zásuvky dle normy ISO 465 s ochranou proti chybnému zapojení pólů prostřednictvím zástrček ve tvaru T Ve výrobním programu máme i prodlužovací kabely, hlídač baterie a adaptéry pro koncové spotřebiče 33

36 2.2. Univerzální zástrčky, zásuvky, adaptéry a spojky Popis 2 Připojení číslo 2 nožové přípojky 6,3 mm 8JB JB šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do 2,5 mm² 8JA ZÁSUVKA K MONTÁŽI NA POVRCH 2pól., bez krytky, plastové pouzdro Vnitřní průměr: 2,0 mm, pro univerzální zástrčku Zatížitelnost: max. 20 A při 24 V (průřez kabelu 2,5 mm²) max. 5 A při 24 V (průřez kabelu,5 mm²) TROJITÁ ZÁSUVKA K MONTÁŽI NA POVRCH 2pól., plastové pouzdro Vnitřní průměr: 2,0 mm, pro univerzální zástrčku Zatížitelnost: max. 20 A při 24 V (průřez kabelu 2,5 mm²) max. 5 A při 24 V (průřez kabelu,5 mm²) V PE sáčku Ø 2 BEZPEČNOSTNÍ UNIVERZÁLNÍ ZÁSTRČKA S NUCENĚ VEDENÝM ODLEHČENÍM TAHU S integrovanou vyměnitelnou 8A pojistkou a vytahovacím nástrojem Otvor pro přívod kabelu 7,0 mm, zatížitelnost: max. 8 A při 6 24 V při průřezu kabelu 0,75 mm² 83 V obalu Pro-fit BEZPEČNOSTNÍ UNIVERZÁLNÍ ZÁSTRČKA S LED DIODOU A ŠROUBOVANÝM ODLEHČENÍM TAHU S integrovanou vyměnitelnou 8A pojistkou a vytahovacím nástrojem 83 Otvor pro přívod kabelu 7,0 mm, zatížitelnost: max. 8 A při 6 24 V V obalu Pro-fit 34

37 2.2. Univerzální zástrčky, zásuvky, adaptéry a spojky Popis Připojení číslo 2 BEZPEČNOSTNÍ UNIVERZÁLNÍ ZÁSTRČKA SE ŠROUBOVANÝM ODLEHČENÍM TAHU Bez pojistky, s vytahovacím nástrojem Otvor pro přívod kabelu 7,0 mm 83 Zatížitelnost: 8 A při 24 V 2 šroubové přípojky do 2,5 mm² 8JA Zatížitelnost: 6 A při 24 V, ve skládací krabičce 2 šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do,5 mm² 8JA šroubové přípojky do,5 mm² 8JA UNIVERZÁLNÍ ÚHLOVÁ ZÁSTRČKA Se šroubovaným odlehčením tahu a integrovanou vyměnitelnou 8A pojistkou, možnost plynulého natáčení v rozsahu 80 stupňů, s dostatkem prostoru pro elektroniku (Rozměry pro desku: 28,5 26,5,5 mm) 24 V obalu Pro-fit Se šroubovaným odlehčením tahu, kolébkovým přepínačem s potiskem O-I a integrovanou vyměnitelnou 8A pojistkou, možnost plynulého natáčení v rozsahu 80 stupňů Se šroubovaným odlehčením tahu, integrovanou 7,5A nožovou pojistkou ATO a kontrolou funkčnosti prostřednictvím LED diody 2 35

38 2.2. Univerzální zástrčky, zásuvky, adaptéry a spojky Popis 2 Připojení číslo 4,0 m 8KA ,6 3,0 m 8KA ,25 m 8KA ,25 m 8KA mm 8KA PRODLUŽOVACÍ KABEL K propojení normovaných zásuvek nebo zásuvek autozapalovačů se zástrčkou autozapalovače Kabel: 2 0,75 mm² Bezpečnostní univerzální zástrčka s integrovanou 8A pojistkou Zatížitelnost: max. 8 A při 24 V V PE sáčku SPIRÁLOVÝ PRODLUŽOVACÍ KABEL K propojení normovaných zásuvek nebo zásuvek autozapalovačů se zástrčkou autozapalovače Kabel: 2 0,75 mm² Bezpečnostní univerzální zástrčka s integrovanou 8A pojistkou Zatížitelnost: max. 8 A při 24 V V PE sáčku KABELOVÝ ADAPTÉR K propojení normovaných zásuvek se zástrčkou autozapalovače Kabel: 2 0,75 mm² Zatížitelnost: max. 8 A při 24 V V PE sáčku V obalu Pro-fit ADAPTÉR K propojení normovaných zásuvek se zástrčkou autozapalovače Zatížitelnost: max. 6 A při 2 V / 24 V V PE sáčku 36

39 2.2. Univerzální zástrčky, zásuvky, adaptéry a spojky Popis Připojení číslo 0,2 m 8JB ,25 m 8JA ,25 m 8JA mm 8JA ,0 m 8ES KABELOVÝ ADAPTÉR K propojení normovaných zásuvek nebo zásuvek autozapalovačů se dvěma normovanými zásuvkami Kabel: 2 0,75 mm² Bezpečnostní univerzální zástrčka s integrovanou 8A pojistkou Zatížitelnost: max. 8 A při 24 V V PE sáčku DVOJITÁ SPOJKA K propojení normovaných zásuvek nebo zásuvek autozapalovačů se dvěma zástrčkami autozapalovače Kabel: 2 0,75 mm² Bezpečnostní univerzální zástrčka s integrovanou 6A pojistkou Zatížitelnost: max. 2 8 A při 24 V V PE sáčku V obalu Pro-fit K propojení normovaných zásuvek nebo zásuvek autozapalovačů se dvěma zástrčkami autozapalovače Zatížitelnost: max. 6 A při 2 V / 24 V V PE sáčku HLÍDAČ BATERIE Chrání baterii v případě podpětí před hlubokým vybitím včasným odpojením spotřebičů, jako jsou chladicí boxy, vyhřívání sedadel, ventilátory a další mobilní 2V přístroje. Automatické zapnutí při obnovení provozního napětí Kabel: 2 0,75 mm² vhodný pro normované zásuvky a zásuvky autozapalovačů, kontrola funkčnosti pomocí LED diody a ochrana proti zkratu, zatížitelnost: max. 8 A při 2 V V PE sáčku 37

40 2.2.2 Systém 2pólových konektorů dle ISO 465 Popis 2 Připojení číslo šroubová přípojka, uzemnění na pouzdře 8JB nožové přípojky 6,3 mm 8JB šroubová přípojka, uzemnění na pouzdře 8JB šroubová přípojka, uzemnění na pouzdře 8JB nožová přípojka 6,3 mm, uzemnění na pouzdře 8JB nožové přípojky 6,3 mm 8JB ZÁSUVKY DLE NORMY ISO 465, POUZDRO Z LEHKÉHO KOVU Montážní otvor: Ø 8,5 mm, tloušťka přístrojové desky: max. 7,0 mm, zatížitelnost: max. 8 A při 24 V Normovaná zásuvka 2pól Normovaná zásuvka 2pól., s dodatečnou uzemňovací zástrčkou Normovaná zásuvka 2pól., s krytkou 48 V obalu Pro-fit 22 Zásuvka 2pól., s krytkou Zásuvka 2pól., s krytkou a dodatečnou uzemňovací zástrčkou

41 2.2.2 Systém 2pólových konektorů dle ISO 465 Popis Připojení číslo 8JB JB JB nožové přípojky 6,3 mm 8JB Plochý kontakt a uzemňovací dutinka 8JB ZÁSUVKY DLE NORMY ISO 465, PLASTOVÉ POUZDRO Ochrana proti chybnému zapojení pólů prostřednictvím zástrček ve tvaru T, doporučené dutinkové pouzdro 8JD (0 ks), doporučené ploché dutinkové konektory 8KW (00 ks), montážní otvor: Ø 8,5 mm, tloušťka přístrojové desky: max. 7,0 mm, zatížitelnost: max. 6 A při 6 24 V Zásuvka 2pól., bez krytky 2 nožové přípojky 6,3 mm 38,5 Zásuvka 2pól., rychlouzavírací krytka bez zajišťovacího mechanismu 44.5 Zatížitelnost: max. 6 A při 6 24 V 2 nožové přípojky 6,3 mm 2V 20W 44.5 Zásuvka 2pól., s krytkou s aretací (krytka zůstává stát v otevřené poloze, aretace se uvolňuje při zapojení zástrčky, takže se krytka při jejím vypojení automaticky zavře) Zatížitelnost: max. 6 A při 6 24 V 44.5 Zásuvka 2pól., vodotěsnost dle IP 67, s neztratitelnou krytkou, kabel 300,0 mm 2,5 mm², optimálně se hodí pro použití na lodích a v motorovém prostoru Rozsah teplot: 40 C až +05 C 39

42 2.2.2 Systém 2pólových konektorů dle ISO 465 Popis 2 Zásuvka 2pól., s krytkou Připojení číslo 2 nožové přípojky 6,3 mm 8JB nožové přípojky 6,3 mm 8JB šroubové přípojky 8JB nožové přípojky 6,3 mm 8JA nožové přípojky 6,3 mm 8JB V obalu Pro-fit 35 Zásuvka 2pól., s krytkou Spojky Pro vytvoření individuálních prodlužovacích kabelů pro napájení elektrických spotřebičů a svítidel. 70 Zatížitelnost: max. 6 A při 24 V 2 Zásuvka 2pól., bez krytky Tloušťka přístrojové desky: max. 3,0 mm, montážní otvor: Ø 23,0 mm Zatížitelnost: max. 8 A při 6 24 V

43 2.2.2 Systém 2pólových konektorů dle ISO 465 Popis Připojení číslo 2 nožové přípojky 6,3 mm 8JB šroubové přípojky 8JB šroubové přípojky 8JB šroubové přípojky 8JB nožové přípojky 6,3 mm 8JB nožové přípojky 6,3 mm 8JB Zásuvka 2pól., s krytkou Tloušťka přístrojové desky: max. 2,0 mm, montážní otvor: Ø 23,0 mm 59 Zatížitelnost: max. 8 A při 6 24 V Zásuvka k montáži na povrch 2pól., bez krytky, plastové pouzdro Kontakty CuZn V obalu Pro-fit 25 Zásuvka k montáži na povrch 2pól., bez krytky, plastové pouzdro, provedení odolné proti mořské vodě 34.2 Niklované kontakty CuZn Zásuvka k montáži na povrch 2pól., s krytkou, plastové pouzdro V obalu Pro-fit 4

44 2.2.2 Systém 2pólových konektorů dle ISO 465 Popis 2 Připojení číslo 2 šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do 2,5 mm² 8JA šroubové přípojky do 2,5 mm² 8JA pájecí kontakty 8JA ZÁSTRČKY DLE NORMY ISO 465, PLASTOVÉ PROVEDENÍ Zástrčka, bez odlehčení tahu Otvor pro přívod kabelu: Ø 9,2 mm, zatížitelnost: max. 8 A při 24 V V obalu Pro-fit Zástrčka, se šroubovaným odlehčením tahu Otvor pro přívod kabelu: Ø 9,2 mm, zatížitelnost: max. 8 A při 24 V Zástrčka, s pájenými kontakty a nuceně vedeným odlehčením tahu Otvor pro přívod kabelu: Ø 6,5 mm, zatížitelnost: max. 8 A při 24 V 42

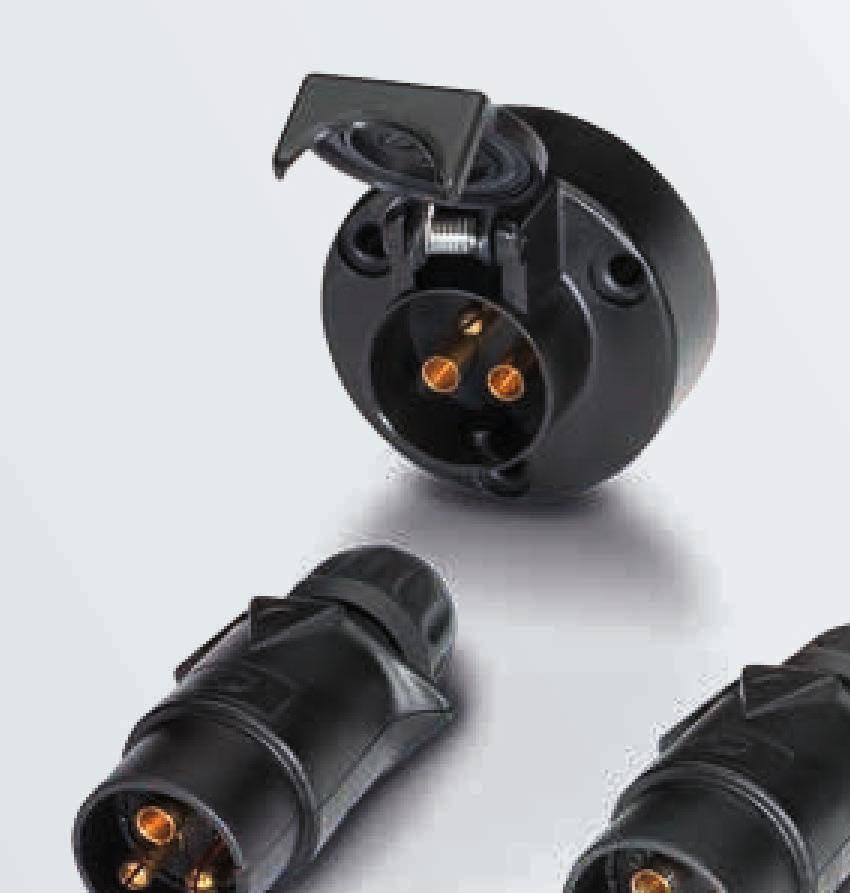

45 2.3 Systém 2pólových konektorů dle DIN Použití Tento systém konektorů se používá převážně u hasičských vozidel k dobíjení baterie. Přednosti výrobního programu Kompletní program sestávající ze zástrčky, zásuvky a spojovací zásuvky Zásuvka a spojovací zásuvka mají neztratitelnou krytku Technické údaje Provozní teplota 40 C až +00 C Provozní napětí: 6 42 V Intenzita proudu: max. 6 A 43

46 2.3 Systém 2pólových konektorů dle DIN 4690 Popis 2 Připojení číslo 2 šroubové přípojky 8JB šroubové přípojky 8JB šroubové přípojky 8JB šroubové přípojky 8JA GD MK ZÁSUVKA, LEHKÝ KOV, S NEZTRATITELNOU ŠROUBOVACÍ KRYTKOU V PROVEDENÍ A S těsněním ve šroubovací krytce a pryžovou podložkou pro kabely Ø 6,0 8,0 mm V obalu Pro-fit SPOJOVACÍ ZÁSUVKA, LEHKÝ KOV, S NEZTRATITELNOU ŠROUBOVACÍ KRYTKOU V PROVEDENÍ B 2 S těsněním ve šroubovací krytce a ochrannou průchodkou pro kabely Ø 6,0 0,0 mm 80 ø 36 ø 40 ZÁSTRČKA, LEHKÝ KOV, PROVEDENÍ C S převlečnou maticí, pro kabely Ø 6,0 0,0 mm PRYŽOVÁ PODLOŽKA Pro kabely Ø 6,0 8,0 mm ø6 40 ø 30 ø 67 KONTAKTNÍ VLOŽKA Pro 2pól. konektor dle DIN (obj. č. HELLA: 8JA ) V PE sáčku 44 2 šroubové přípojky

47 2.4 Systémy 3pólových konektorů 2 Použití Systém 3pólových konektorů dle normy DIN 9680 se používá u traktorů a zemědělských strojů k elektrickému připojení trvalých spotřebičů, například sekaček, nástavbových rypadel a zametacích strojů, s odběrem proudu max. 25 A. Tato norma neplatí pro elektrická propojení sloužící k napájení osvětlovací techniky (viz normu ISO 724). Systém nenormových 3pólových konektorů se používá k přenosu doplňkových funkcí mezi tažným vozidlem a přívěsem. Přednosti výrobního programu Snadná montáž Nejrůznější možnosti připojení (šroubové a nožové přípojky) Robustní plastové pouzdro s vysokou mechanickou pevností Technické údaje Provozní napětí: 6 24 V Intenzita proudu: max. 6 A 45

48 2.4 Systémy 3pólových konektorů Popis 2 Připojení číslo Nožové přípojky: 4 6,3 mm / 4,8 mm 8JB Nožové přípojky: 4 6,3 mm / 4,8 mm 8JB Nožové přípojky: 4 6,3 mm / 4,8 mm 9MK ,3 mm / 4,8 mm Nožové přípojky 8JA ZÁSUVKA S PRYŽOVOU PRŮCHODKOU Černé plastové provedení, DIN 9680, s pryžovou průchodkou, montážní otvor: Ø 30,0 mm, rozsah teplot: 25 C až +75 C, vodotěsné provedení dle IP 54 ZÁSUVKA SE ŠROUBOVACÍ KRYTKOU DIN 9680, se šroubovací krytkou, rozsah teplot 25 C až +75 C, vodotěsné provedení dle IP 54 DUTINKOVÉ POUZDRO Pro 8JB a -042 ZÁSTRČKA Černé plastové provedení, DIN 9680, s pryžovým těsněním pro kabely Ø 8,0 3,0 mm

49 2.4 Systémy 3pólových konektorů Popis Připojení číslo 3 šroubové přípojky 8JB šroubové přípojky 8JA šroubové přípojky 8JA GD ZÁSUVKA S PRYŽOVÝM TĚSNĚNÍM V KRYTCE Černé plastové provedení, s pryžovým těsněním v krytce, patka: Ø 65,0 mm (kruhové pouzdro) ZÁSTRČKA S PŘEVLEČNOU MATICÍ A PRYŽOVOU PRŮCHODKOU Černé plastové provedení, pro kabely Ø 6,3 8,3 mm, s převlečnou maticí a pryžovou průchodkou ZÁSTRČKA S OCHRANNOU PRŮCHODKOU Černé plastové provedení, pro kabely Ø 6,3 8,3 mm, s ochrannou průchodkou PRYŽOVÁ PODLOŽKA Pro kabely Ø 6,8 mm 40 ø6 ø 30 ø 67 47

50 2.5 Systém 4pólových konektorů dle DIN Použití Systém 4pólových konektorů dle normy DIN se používá k přenosu doplňkových funkcí mezi tažným vozidlem a přívěsem. Přednosti výrobního programu Snadná montáž Robustní plastové pouzdro s vysokou mechanickou pevností Zatížitelnost Max. 6 A při 6 24 V (průřez kabelu,5 mm²) Max. 25 A při 6 24 V (průřez kabelu 2,5 mm²) 48

51 2.5 Systém 4pólových konektorů dle DIN Popis Připojení číslo 4 šroubové přípojky 8JB šroubové přípojky 8JA ZÁSUVKA 40 6 S pryžovým těsněním v krytce, 90stupňový výstup kabelu, pro kabely Ø 7,2 9,0 mm, provozní teplota 40 C až +85 C 59.5 ZÁSTRČKA Se šroubovaným odlehčením tahu, pro kabely Ø 5,0 9,0 mm

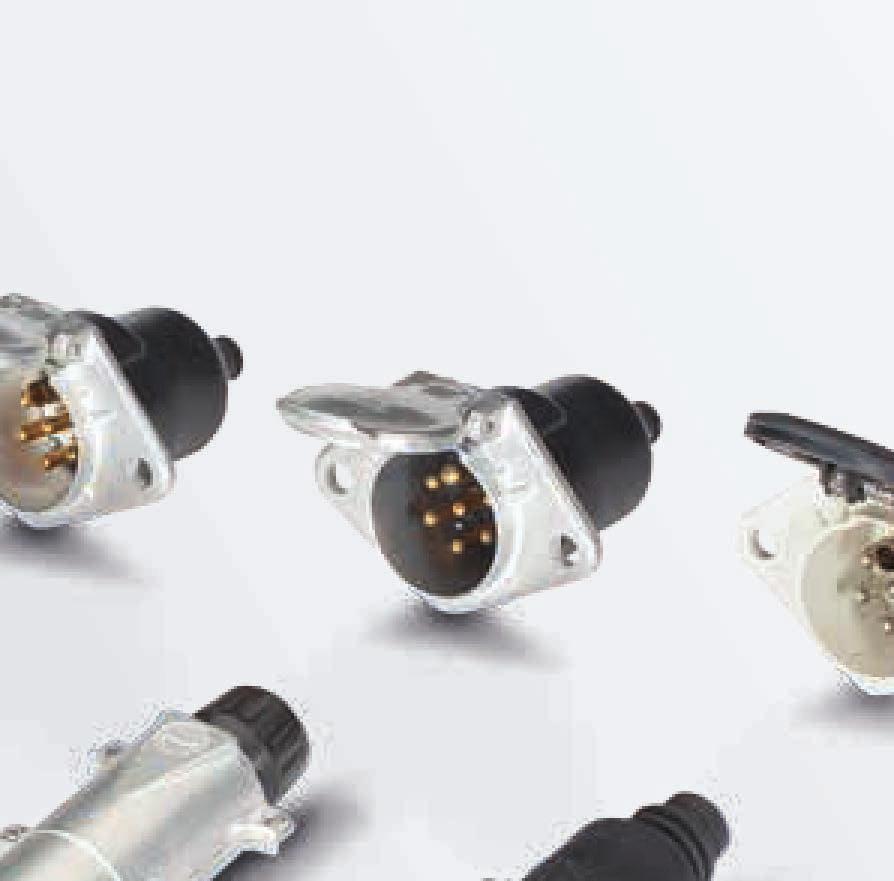

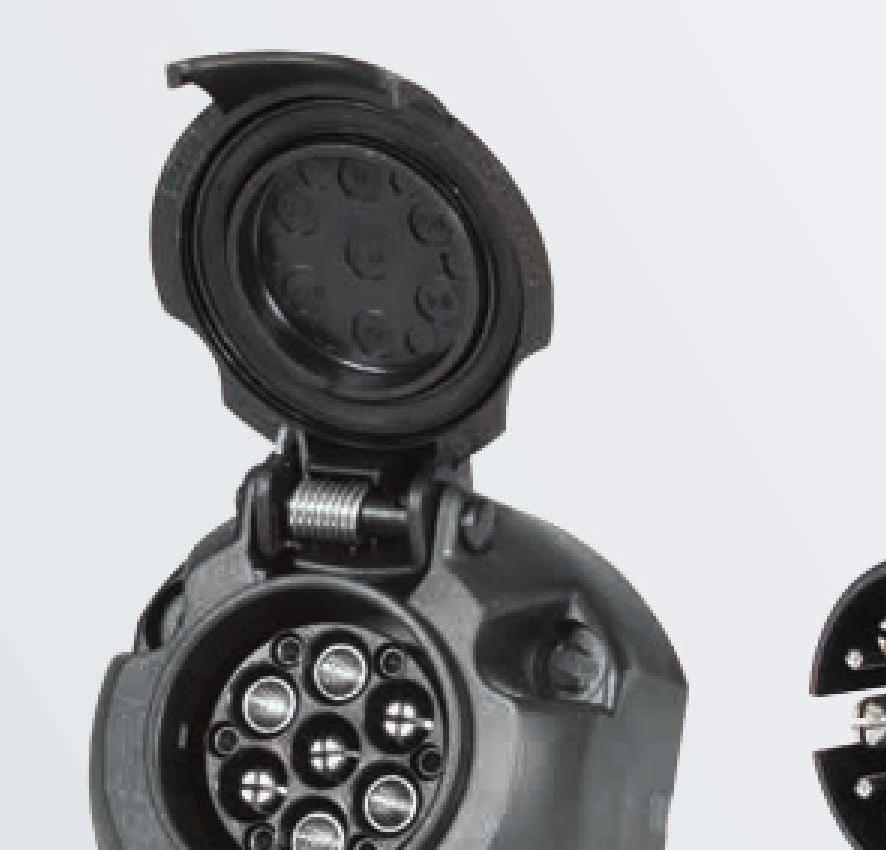

52 2.6 Konektory 2 V 2.6. Systém 5pólových konektorů dle ISO Použití Systém 5pólových konektorů dle normy ISO 724 se používá k přenosu doplňkových funkcí mezi tažným vozidlem a přívěsem. Přednosti výrobního programu Snadná montáž Robustní plastové pouzdro s vysokou mechanickou pevností Zatížitelnost Max. 6 A při 6 24 V (průřez kabelu,5 mm²) Max. 25 A při 6 24 V (průřez kabelu 2,5 mm²)

53 2.6. Systém 5pólových konektorů dle ISO 724 Popis Připojení číslo 5 šroubových přípojek 8JB šroubových přípojek 8JA ZÁSUVKA S KRYTKOU Patka: Ø max. 72,0 mm, rozsah teplot: 25 C až +75 C ZÁSTRČKA Šroubované odlehčení tahu a převlečná matice pro kabely do Ø 8,0 mm, rozsah teplot: 25 C až +75 C 5

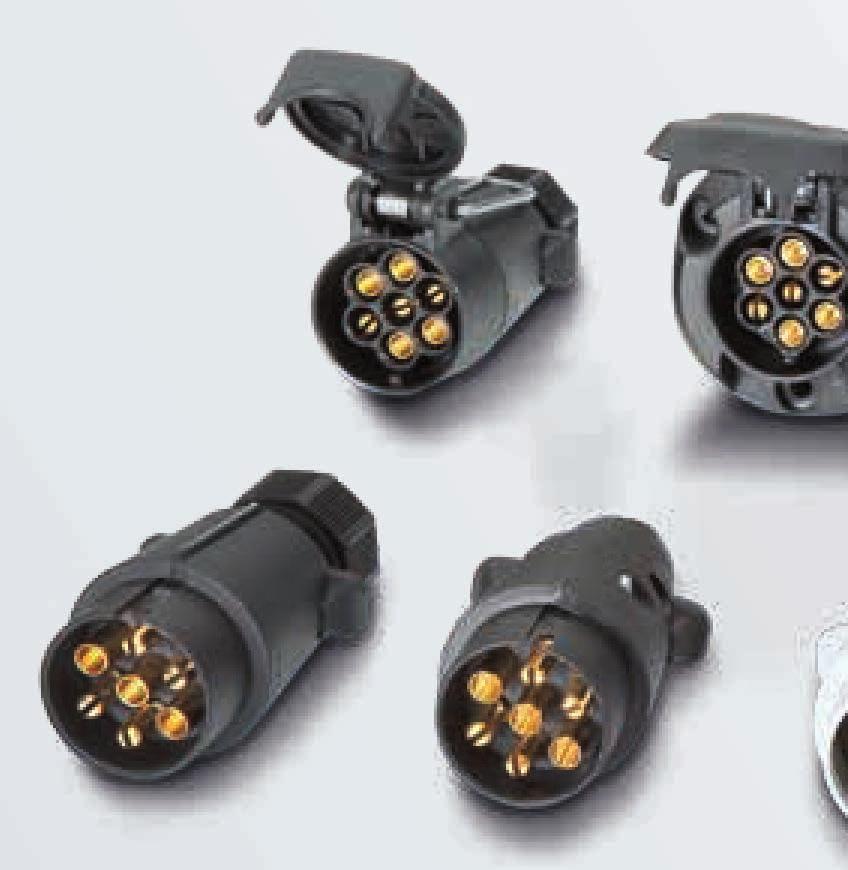

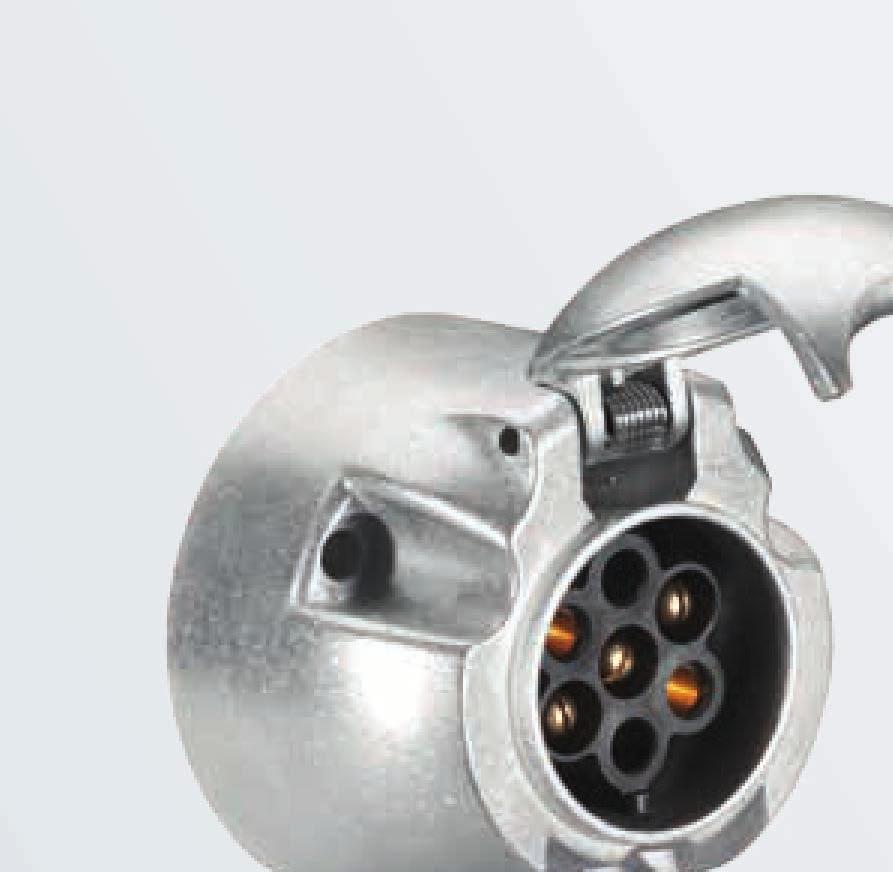

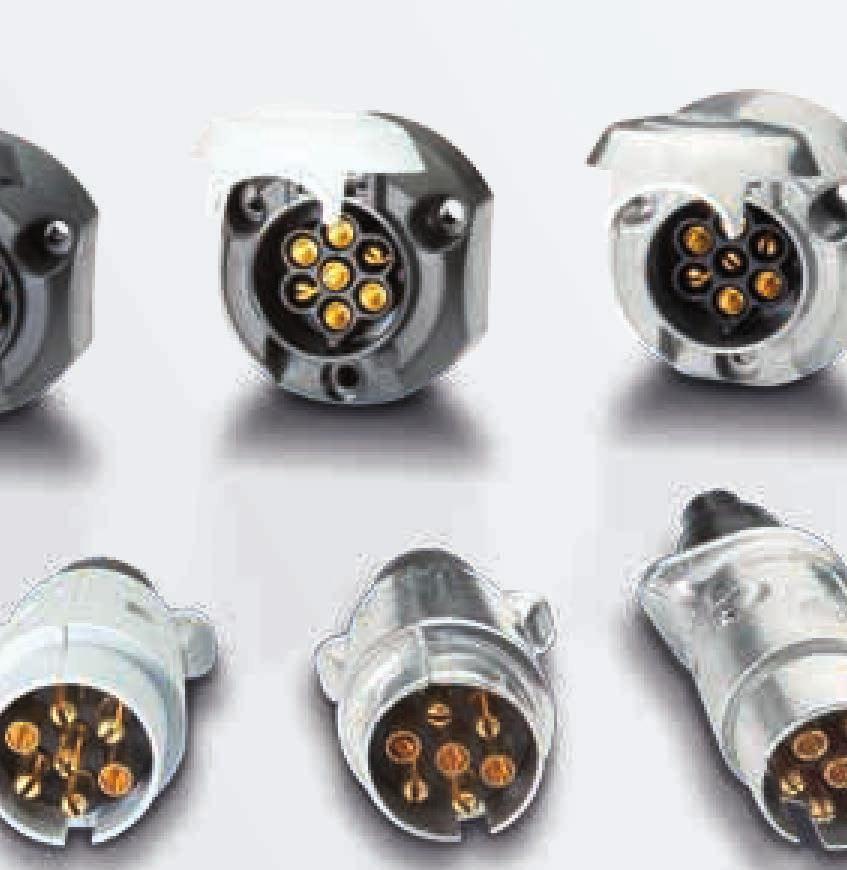

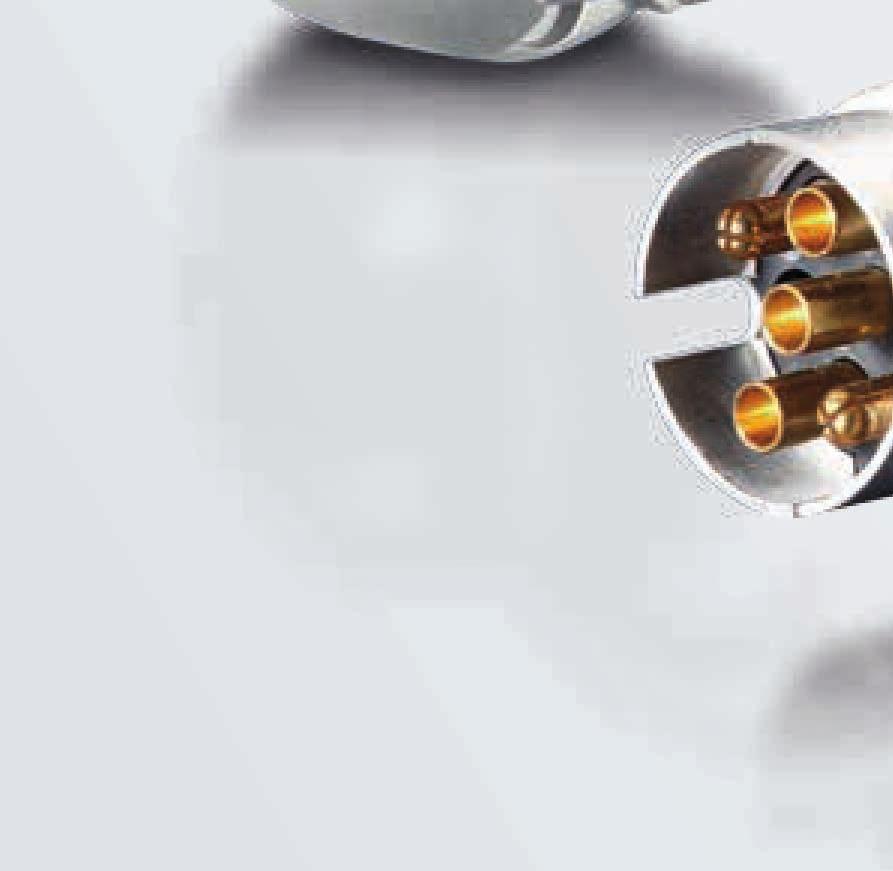

54 2.6.2 Systém 7pólových konektorů dle ISO 724 (typ N) 2 Použití Systém 7pólových konektorů 2 V dle normy ISO 724 / ISO 3732 je nejrozšířenější systém pro elektrická propojení mezi tažným vozidlem a přívěsem s 2V palubní sítí. Systém se používá zejména v aplikacích s průměrnými požadavky. Sestává z normálního konektoru typu N dle normy ISO 724 a doplňkového konektoru typu S dle normy ISO Doplňkový systém se od normálního systému liší bílým pouzdrem, kontaktními vložkami a uspořádáním kontaktů, které je zabezpečeno proti záměně. Přednosti výrobního programu Cenově výhodný systém pro jednoduché aplikace Snadná montáž Nejrůznější možnosti připojení (šroubové a nožové přípojky) K dispozici jsou spojovací zásuvky K dispozici jsou zásuvky s vypínáním zadního mlhového světla Zatížitelnost Max. 5 A při 2 V Průřez kabelu: max. 2,5 mm², max. 2,5 mm² Přípustný rozsah teplot: okolní teplota 25 C až +70 C 52

55 2.6.2 Systém 7pólových konektorů dle ISO 724 (typ N) Obsazení kontaktů konektor pro připojení přívěsu 2 V / 7pól. provedení N dle ISO Levé směrové světlo Brzdová světla /L Levé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky¹) 6/54 5/58R 7/58L 2/54 g 3/3 Zadní mlhové světlo Kostra Pravé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky¹) 4/R Pravé směrové světlo Obsazení kontaktů normálního konektoru dle ISO 724, 2 V, 7pól. N Č. kontaktu Funkce Průřez kabelu v mm² Barva izolace žíly / L Levé směrové světlo,5 2 / 54g Zadní mlhové světlo,5 3/3 Kostra 2,5 4 / R Pravé směrové světlo,5 5/58R¹) Pravé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 6/54 Brzdová světla,5 7/58L¹) Levé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 ¹) Osvětlení registrační značky musí být připojeno tak, aby žádný ze světelných zdrojů tohoto osvětlovacího prvku nebyl připojen k oběma kontaktům 5 a 7. 53

56 2.6.2 Systém 7pólových konektorů dle ISO 724 (typ N) 2 Zásuvka: středový kontakt 7/58L jako kolík Zástrčka: středový kontakt 7/58L jako dutinka Patka: Ø max. 72,0 mm ZÁSUVKA Popis Připojení číslo S krytkou, provedení z masivního kovu, vyjímatelná kontaktní vložka 7 šroubových přípojek 8JB V obalu Pro-fit 7 šroubových přípojek 8JB S kontaktem pro vypínání zadního mlhového světla na automobilu 7 šroubových přípojek s dodatečnou šroubovou přípojkou 8JB S krytkou, provedení z masivního kovu, vyjímatelná kontaktní vložka 7 nožových přípojek 6,3 mm 8JB S krytkou, černé plastové provedení, vyjímatelná kontaktní vložka 7 nožových přípojek 6,3 mm 8JB S krytkou, provedení z černého plastu, vyjímatelná kontaktní vložka 7 šroubových přípojek 8JB V obalu Pro-fit 7 šroubových přípojek 8JB S kontaktem pro vypínání zadního mlhového světla na automobilu 7 šroubových přípojek 8JB

57 2.6.2 Systém 7pólových konektorů dle ISO 724 (typ N) Popis Připojení číslo 9GD GD GD šroubových přípojek 8JA nožových přípojek 6,3 mm 8JA šroubových přípojek 8JA šroubových přípojek 8JA šroubových přípojek 8JA nožových přípojek 6,3 mm 8JA PODLOŽKA POD ZÁSUVKU Pro kabely Ø 8,0,0 mm, se 80stupňovým výstupem kabelu, vhodná pro tyto zásuvky: 8JB JB JB JB JB JB Pro kabely Ø 8,0,0 mm, se 80stupňovým výstupem kabelu, vhodná pro tyto zásuvky: 8JB JB PRYŽOVÁ PODLOŽKA Pro kabely Ø 8,0,0 mm, s 90stupňovým výstupem kabelu, vhodná pro tyto zásuvky: 8JB JB JB ZÁSTRČKA Kovové provedení, se šroubovaným odlehčením tahu a pryžovou průchodkou Kovové provedení, se šroubovaným odlehčením tahu a pryžovou průchodkou, robustní provedení Černé plastové provedení, se šroubovaným odlehčením tahu a pryžovou průchodkou V obalu Pro-fit 55

58 2.6.2 Systém 7pólových konektorů dle ISO 724 (typ N) 2 SPOJOVACÍ ZÁSUVKA Popis Připojení číslo S krytkou, černé plastové provedení, se šroubovaným odlehčením tahu, závěsným třmenem a pryžovou průchodkou pro 7žilové prodlužovací kabely 7 šroubových přípojek 8JB ZÁSTRČKA Černé plastové provedení, skládatelná verze s odlehčením tahu, kontaktní vložka a převlečná matice, přiloženy odděleně 7 šroubových přípojek 8JA Průmyslové balení 7 šroubových přípojek 8JA PRŮCHODKA PRO 7PÓLOVÉ KONEKTORY Kompatibilní s , a V PE sáčku Ø 0,2 mm 9GD V PE sáčku Ø 6,2 mm 9GD V PE sáčku Ø 3,2 mm 9GD V PE sáčku Ø 2 6,5 mm 9GD V PE sáčku Ø 8,5 mm 9GD

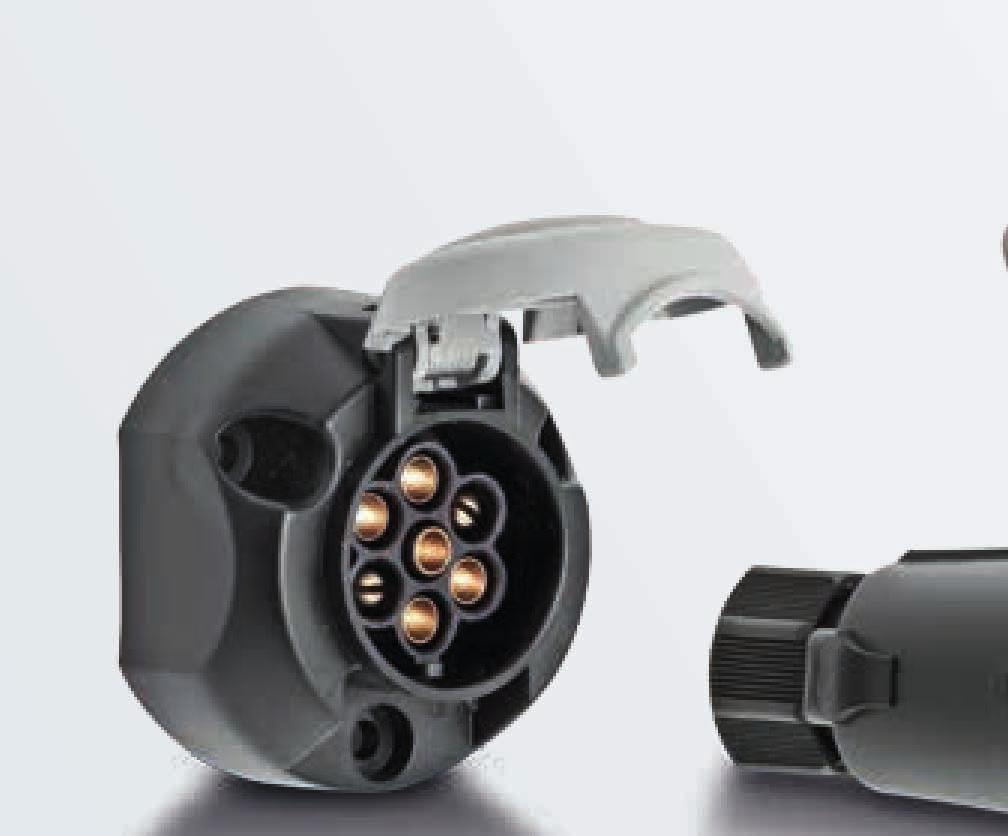

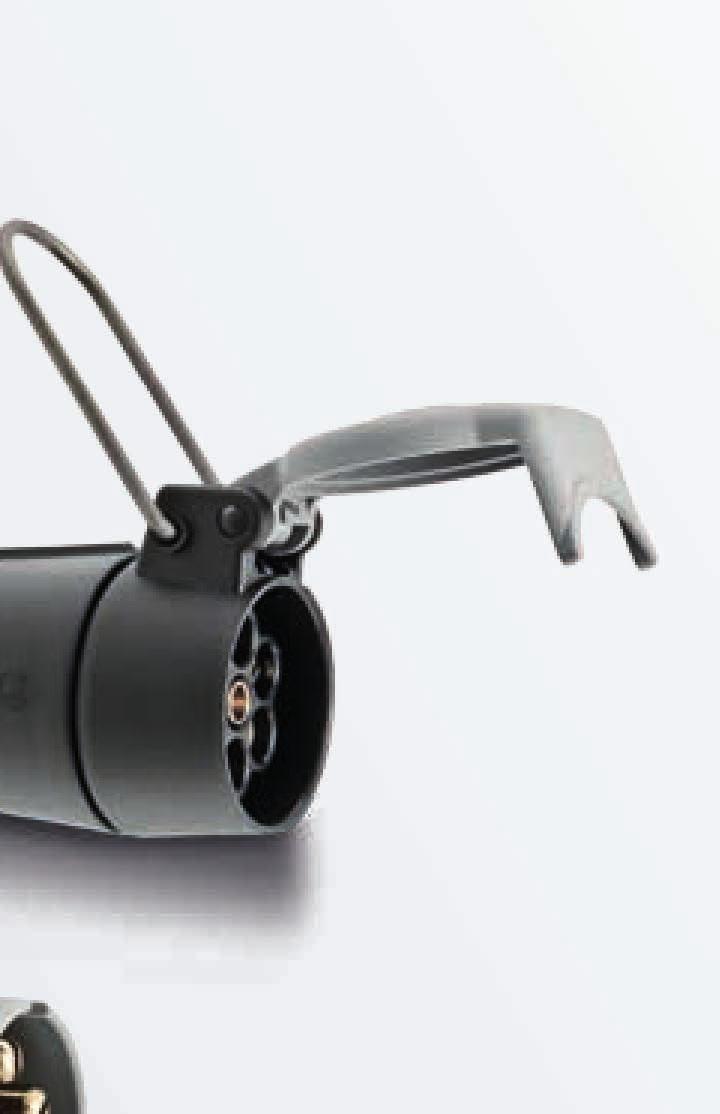

59 2.6.3 Systém 7pól. konektorů dle ISO 3732 (typ S) 2 Použití Systém 7pólových konektorů 2 V dle normy ISO 724 / ISO 3732 je nejrozšířenější systém pro elektrická propojení mezi tažným vozidlem a přívěsem s 2V palubní sítí. Systém se používá zejména v aplikacích s průměrnými požadavky. Sestává z normálního konektoru typu N dle normy ISO 724 a doplňkového konektoru typu S dle normy ISO Doplňkový systém se od normálního systému liší bílým pouzdrem, kontaktními vložkami a uspořádáním kontaktů, které je zabezpečeno proti záměně. Přednosti výrobního programu Cenově výhodný systém pro jednoduché aplikace Snadná montáž Nejrůznější možnosti připojení (šroubové a nožové přípojky) K dispozici jsou spojovací zásuvky K dispozici jsou zásuvky s vypínáním zadního mlhového světla Zatížitelnost Max. 5 A při 2 V Průřez kabelu: max. 2,5 mm², max. 2,5 mm² Přípustný rozsah teplot: okolní teplota 25 C až +70 C 57

60 2.6.3 Systém 7pól. konektorů dle ISO 3732 (typ S) 2 Obsazení kontaktů konektor pro připojení přívěsu 2 V / 7pól. provedení S dle ISO 3732 Couvací světlo¹) Napájení řízené spínačem zapalování Kostra pro kontakt č. 6 el. obvodu Rezervováno pro budoucí využití Rezervováno pro budoucí využití Kostra pro kontakt č. 4 el. obvodu Napájení (trvalý impulz) Obsazení kontaktů dodatečného konektoru dle ISO 3732, 2 V, 7pól. S Č. kontaktu Funkce Průřez kabelu v mm² Barva izolace žíly Couvací světlo¹),5 2 Rezervováno pro budoucí využití Nestanoveno Žádný kabel nebo modrý 3 Kostra pro kontakt č. 4 el. obvodu 2,5 4 Napájení (trvalý impulz) 2,5 5 Rezervováno pro budoucí využití,5 6 Napájení prostřednictvím spínače zapalování 2,5 7 Kostra pro kontakt č. 6 el. obvodu 2,5 ¹) Kostra pro tento kontakt je obvykle kontakt č. 3 2 V 7pól. konektoru N dle ISO

61 2.6.3 Systém 7pól. konektorů dle ISO 3732 (typ S) Popis Připojení číslo Černé plastové provedení, světle šedá krytka, vyjímatelná kontaktní vložka 7 šroubových přípojek 8JB šroubových přípojek 8JA šroubových přípojek 8JB GD GD Zásuvka: středový kontakt 7/58L jako dutinka Zástrčka: středový kontakt 7/58L jako kolík Patka: Ø max. 72,0 mm ZÁSUVKA Světle šedé plastové provedení, se šroubovaným odlehčením tahu a pryžovou průchodkou SPOJOVACÍ ZÁSUVKA 08 Černé plastové provedení se světle šedou krytkou, šroubovaným odlehčením tahu, závěsným třmenem a pryžovou průchodkou pro 7žilové prodlužovací kabely 6 PODLOŽKA POD ZÁSUVKU Pro kabely Ø 8,0,0 mm, se 80stupňovým výstupem kabelu PRYŽOVÁ PODLOŽKA Pro kabely Ø 8,0,0 mm, s 90stupňovým výstupem kabelu 59

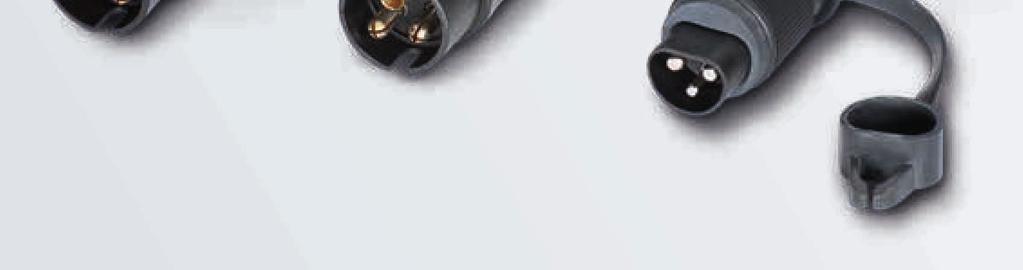

62 2.6.4 Systém 3pólových konektorů dle ISO Použití Systém 3pólových konektorů dle normy ISO 446 byl vyvinut koncem 80. let. Vysoký počet pólů umožňuje na rozdíl od 7pólového systému přenášet všechny světelné a doplňkové funkce pomocí jediné zástrčky. Systém díky svým přednostem, mezi které patří i vodotěsnost, stabilita, spolehlivost kontaktu a uživatelská přívětivost vyplývající z použitého bajonetového uzávěru, stále intenzivněji vytlačuje starší generace konektorů. Přednosti výrobního programu Snadná manipulace díky bajonetovému uzávěru Snadná montáž Těsnost díky stupni krytí IP 54K K dispozici jsou zásuvky s vypínáním zadního mlhového světla Zatížitelnost Max. 6 A při 6 24 V (průřez kabelu,5 mm²) Max. 25 A při 6 24 V (průřez kabelu 2,5 mm²) Přípustný rozsah teplot: 40 C až +85 C 60

63 2.6.4 Systém 3pólových konektorů dle ISO 446 Obsazení kontaktů konektor pro připojení přívěsu 3pól. ISO Napájení (trvalý impulz) Levé směrové světlo Napájení (spínáno spínačem zapalování) 0 Couvací světlo Levé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky²) Brzdová světla Zadní mlhové světlo 2 4 Pravé směrové světlo Kostra (pro kontaktu č. 0 el. obvodu)¹) Pravé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky²) Rezervováno pro budoucí využití Kostra (pro kontakt č. 9 el. obvodu)¹) Kostra (pro kontakt č. 8 el. obvodu)¹) Obsazení kontaktů konektoru dle ISO 446, 2 V, 3pól. Č. kontaktu Funkce Průřez kabelu v mm² Barva izolace žíly Levé směrové světlo,5 2 Zadní mlhové světlo,5 3¹) Kostra pro kontakty č. 8 2,5 4 Pravé směrové světlo,5 5²) Pravé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 6 Brzdová světla,5 7²) Levé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 8 Couvací světlo,5 9 Napájení (trvalý impulz) 2,5 0 Napájení prostřednictvím spínače zapalování 2,5 ¹) Kostra pro kontakt č. 0 2,5 2 Rezervováno pro budoucí využití Nestanoveno Nestanoveno 3¹) Kostra pro kontakt č. 9 2,5 ¹) Tři uzemňovací vedení nesmějí být v přívěsu propojena vodivě. ²) Osvětlení registrační značky musí být připojeno tak, aby žádný ze světelných zdrojů tohoto zařízení nebyl propojen s oběma kontakty 5 a 7. 6

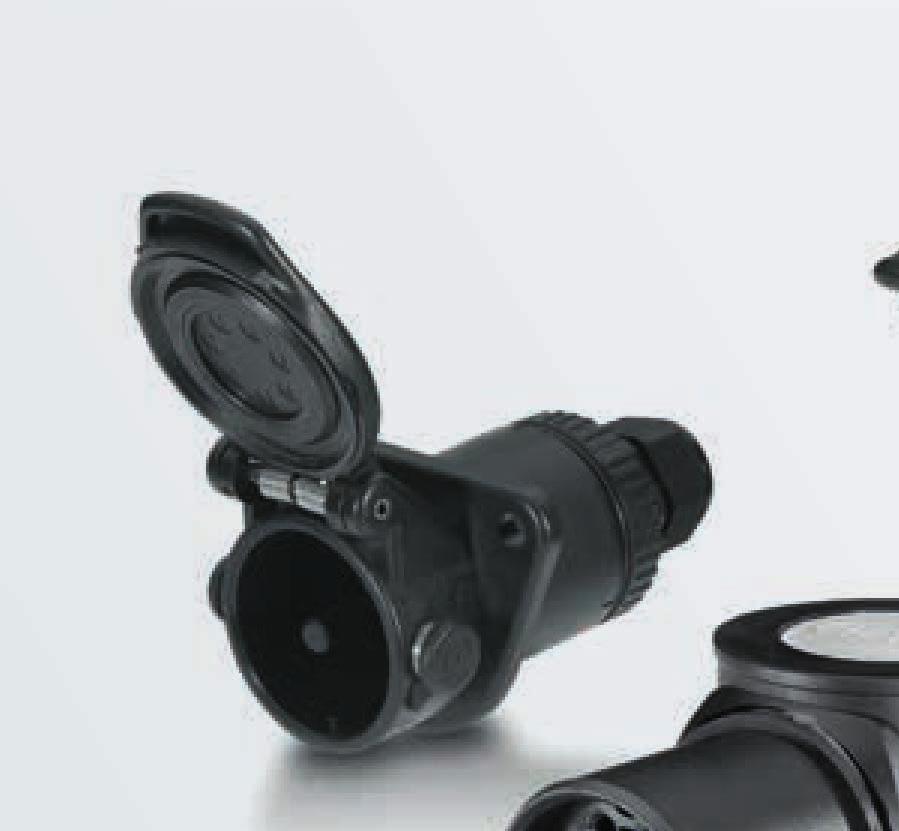

64 2.6.4 Systém 3pólových konektorů dle ISO ZÁSUVKA S KRYTKOU Popis Připojení číslo Černé plastové provedení, s vyjímatelnou kontaktní vložkou, pryžovou podložkou a pryžovým těsněním v krytce 3 šroubových přípojek 8JB S kontaktem pro vypínání zadního mlhového světla na automobilu 49 ZÁSTRČKA šroubových přípojek s dodatečnou šroubovou přípojkou 8JB V obalu Pro-fit 3 šroubových přípojek s dodatečnou šroubovou přípojkou 8JB S mikrospínačem, přepínací kontakt vlevo 8JB Černé plastové provedení, s pryžovým těsněním, převlečnou maticí a bajonetovým uzávěrem 3 šroubových přípojek 8JA šroubových přípojek 8JA V obalu Pro-fit 3 šroubových přípojek 8JA Černé plastové provedení, verze Click, zástrčku nelze po montáži znovu otevřít, včetně parkovací zásuvky 3 šroubových přípojek 8JA V PE sáčku PARKOVACÍ ZÁSUVKA Černé plastové provedení s modrou krytkou, na ochranu 3pólové zástrčky zaparkovaného přívěsu 8HG

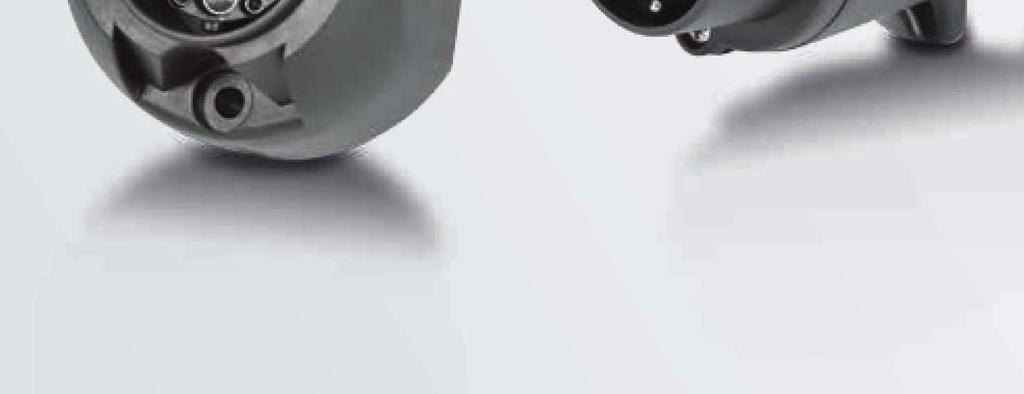

65 2.6.5 Systém pólových konektorů dle NEN Použití Systém pólových konektorů k elektrickému propojení tažných vozidel a přívěsů lze používat jak se 7, tak 3 póly. Přednosti výrobního programu Kompatibilní s normou ISO 724 Snadná a účelná montáž Zásuvka obsahuje mikrospínač s funkcí přepínacího kontaktu pro spínání zadního mlhového světla, parkovacího asistentu a/nebo systému detekce přívěsu. Zatížitelnost Max. 20 A (u 2,5 mm² kabelu) Provozní teplota: 25 C až +75 C 63

66 2.6.5 Systém pólových konektorů dle NEN ZÁSUVKA Popis Připojení číslo pól., černé plastové provedení, pryžové těsnění v krytce, s mikrospínačem Kompatibilní se zástrčkami MULTICON a WeSt 3 šroubových přípojek 8JB ZÁSTRČKA pól., černé plastové provedení, s pryžovým těsněním a převlečnou maticí pro kabely Ø,5 4,0 mm Kompatibilní se zásuvkami WeSt. Není vhodná pro zásuvky MULTICON. 3 šroubových přípojek 8JA

67 2.7 Konektory 24 V 2.7. Systém 7pólových konektorů dle ISO 85 (typ N) 2 Použití Systém 7pólových konektorů 24 V dle normy ISO 85 / ISO 373 je v současnosti nejrozšířenější systém pro elektrická propojení mezi tažným vozidlem a přívěsem nebo tažným vozidlem a návěsem v oblasti užitkových vozidel. Systém se používá zejména v aplikacích s průměrnými požadavky. Sestává z normálního konektoru typu N dle normy ISO 85 a doplňkového konektoru typu S dle normy ISO 373. Doplňkový systém se od normálního systému liší bílým pouzdrem, kontaktními vložkami a uspořádáním kontaktů, které je zabezpečeno proti záměně. Přednosti výrobního programu Cenově výhodný systém pro jednoduché aplikace Snadná montáž Nejrůznější možnosti připojení (šroubové a nožové přípojky) Součásti pouzdra z robustních materiálů (hliník, plast odolný proti prasknutí) Zatížitelnost Max. 20 A (u 2,5mm² kabelu) Max. 5 A (u,5mm² kabelu) Přípustný rozsah teplot: 25 C až +75 C 65

68 2.7. Systém 7pólových konektorů dle ISO 85 (typ N) 2 Obsazení kontaktů konektor pro připojení přívěsu 24 V / 7pól. typu N ISO 85 kontakt 3 / zásuvka kolík; kontakt 3 / zástrčka dutinka Kostra Pravé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky¹) Kontrola brzd přívěsu 6/58R /3 7/54g 2/58L Levé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky¹) 5/R 3/L Levé směrové světlo 4/54 Pravé směrové světlo Brzdová světla Obsazení kontaktů normálního konektoru dle ISO 85, 24 V, 7pól. N Č. kontaktu Funkce Průřez kabelu v mm² Barva izolace žíly /3 Kostra 2,5 2/58L¹) Levé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 3/L Levé směrové světlo,5 4/54 Brzdová světla,5 5/R Směrové světlo pravé,5 6/58R¹) Pravé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 7/54g Řízení brzdy přívěsu,5 ¹) Osvětlení registrační značky musí být připojeno tak, aby žádný ze světelných zdrojů tohoto zařízení nebyl propojen s oběma kontakty 2 a 6. 66

69 2.7. Systém 7pólových konektorů dle ISO 85 (typ N) Popis Připojení číslo 7 šroubových přípojek 8JB nožových přípojek 6,3 mm 8JB nožových přípojek 6,3 mm / (5 dvojitá / 2 trojitá) 8JB šroubových přípojek 8JB nožových přípojek 6,3 mm 8JB nožových přípojek 6,3 mm / (5 dvojitá / 2 trojitá) 8JB GD šroubových přípojek 8JA nožových přípojek 6,3 mm 8JA šroubových přípojek 8JA nožových přípojek 6,3 mm 8JA ZÁSUVKA, KOVOVÉ PROVEDENÍ S ochrannou průchodkou pro kabely Ø 9,5 2,5 mm ZÁSUVKA, PLASTOVÉ PROVEDENÍ S ochrannou průchodkou pro kabely Ø 9,5 2,5 mm OCHRANNÁ PRŮCHODKA Pro kabely Ø 9,5 2,5 mm ZÁSTRČKA, KOVOVÉ PROVEDENÍ, S VÝVODKOU PG Vnitřní těsnění pro kabely Ø 9,2,5 mm ZÁSUVKA, PLASTOVÉ PROVEDENÍ S ochrannou průchodkou pro kabely Ø 8,0 2,0 mm DIN ISO SAE 3 WHT 58L 2 BLK L 3 YEL 54 4 RED R 5 GRN 58R 6 BRN ZEN 7 BLU 67

70 2.7.2 Systém 7pól. konektorů dle ISO 373 (typ S) 2 Použití Systém 7pólových konektorů 24 V dle normy ISO 85 / ISO 373 je v současnosti nejrozšířenější systém pro elektrická propojení mezi tažným vozidlem a přívěsem nebo tažným vozidlem a návěsem v oblasti užitkových vozidel. Systém se používá zejména v aplikacích s průměrnými požadavky. Sestává z normálního konektoru typu N dle normy ISO 85 a doplňkového konektoru typu S dle normy ISO 373. Doplňkový systém se od normálního systému liší bílým pouzdrem, kontaktními vložkami a uspořádáním kontaktů, které je zabezpečeno proti záměně. Přednosti výrobního programu Cenově výhodný systém pro jednoduché aplikace Snadná montáž Nejrůznější možnosti připojení (šroubové a nožové přípojky) Součásti pouzdra z robustních materiálů (hliník, plast odolný proti prasknutí) Zatížitelnost Max. 20 A (u 2,5mm² kabelu) Max. 5 A (u,5mm² kabelu) Přípustný rozsah teplot: 25 C až +75 C 68

71 2.7.2 Systém 7pól. konektorů dle ISO 373 (typ S) Obsazení kontaktů konektor pro připojení přívěsu 24 V / 7pól. typu S ISO 373 kontakt 3 / zásuvka dutinka; kontakt 3 / zástrčka kolík 2 Kostra Napájení (spínáno spínačem zapalování) 6 2 Nepřiřazeno Zadní mlhové světlo Couvací světlo 4 Řízení kostrou Napájení (trvalý impulz) Obsazení kontaktů dodatečného konektoru dle ISO 373, 24 V, 7pól. S Č. kontaktu Funkce Průřez kabelu v mm² Barva izolace žíly Kostra 2,5 2 Rezervováno pro budoucí využití,5 3 Couvací světlo,5 4 Napájení (trvalý impulz) 2,5 5 Kontrolní zařízení prostřednictvím kostry,5 6 Napájení prostřednictvím spínače zapalování 2,5 7 Zadní mlhové světlo,5 69

72 2.7.2 Systém 7pól. konektorů dle ISO 373 (typ S) Popis 2 Připojení číslo 7 šroubových přípojek 8JB nožových přípojek 6,3 mm 8JB nožových přípojek 6,3 mm / (5 dvojitá / 2 trojitá) 8JB šroubových přípojek 8JB nožových přípojek 6,3 mm 8JB nožových přípojek 6,3 mm / (5 dvojitá / 2 trojitá) 8JB GD šroubových přípojek 8JA nožových přípojek 6,3 mm 8JA šroubových přípojek 8JA nožových přípojek 6,3 mm 8JA ZÁSUVKA, KOVOVÉ PROVEDENÍ S ochrannou průchodkou pro kabely Ø 9,5 2,5 mm ZÁSUVKA, PLASTOVÉ PROVEDENÍ S ochrannou průchodkou pro kabely Ø 9,5 2,5 mm OCHRANNÁ PRŮCHODKA Pro kabely Ø 9,5 2,5 mm ZÁSTRČKA, KOVOVÉ PROVEDENÍ S VÝVODKOU PG Vnitřní těsnění pro kabely Ø 9,2,5 mm ZÁSTRČKA, PLASTOVÉ PROVEDENÍ S ochrannou průchodkou pro kabely Ø 9,5 2,5 mm

73 2.7.3 Systém 5pólových konektorů dle ISO Použití Systém 5pólových konektorů podle ISO 2098 je moderní systém přenášení funkcí osvětlení a dalších funkcí ve 24V palubních sítích. Díky technickým výhodám jako spolehlivosti kontaktů a vodotěsnosti používá tento systém jako originální díl mnoho významných výrobců užitkových vozidel. Systém tak stále častěji nahrazuje starší generaci 7pólových konektorů. Konektory splňují požadavky ADR/GGVS. Přednosti výrobního programu Systém splňuje přísné požadavky na moderní konektory pro připojování přívěsů dle normy ISO 409 Kvalitní krimpovací lamelové kontakty Snadná montáž Krimpovaný konektor pro OEM aplikace Šroubové připojení při použití ve funkci náhradního dílu Zatížitelnost Max. 6 A při 6 24 V (průřez kabelu,5 mm²) Max. 25 A při 6 24 V (průřez kabelu 2,5 mm²) 7

74 2.7.3 Systém 5pólových konektorů dle ISO Obsazení kontaktů konektor pro připojení přívěsu 5pól. dle ISO 2098 Datová komunikace CAN L Napájení (+24 V) Snímač opotřebení brzdového obložení Indikace pro brzdu s pružinovým posilovačem Couvací světlo, brzda proti couvání 9 0 Levé směrové světlo Brzdové světlo Datová komunikace CAN H Pravé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky¹) Pravé směrové světlo Zařízení pro zvedání nápravy Zadní mlhové světlo Levé koncové světlo, obrysové světlo, poziční světlo a osvětlení registrační značky¹) Kostra (pro kontakty 4 a 5 elektrického obvodu) Kostra (pro kontakty 3 a 5 2 elektrického obvodu) Obsazení kontaktů 5pól. konektoru dle ISO Č. kontaktu Funkce Průřez kabelu v mm² Barva izolace žíly Levé směrové světlo,5 2 Pravé směrové světlo,5 3 Zadní mlhové světlo,5 4 Kostra pro kontakty 3 a 5 2 2,5 5 ¹) Levé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 6 ¹) Pravé koncové, obrysové a poziční světlo a osvětlení registrační značky,5 7 Brzdová světla,5 8 Couvací světlo,5 9 Trvalé napájení (+ 24 V) 2,5 0 Snímač opotřebení brzdového obložení,5 Indikace pro brzdu s pružinovým posilovačem,5 2 Zvedání nápravy,5 3 Kostra pro datové kabely 4 a 5 2,5 4 CAN H,5 5 CAN L,5 ¹) Osvětlení registrační značky musí být připojeno tak, aby žádný ze světelných zdrojů tohoto osvětlovacího prvku nebyl připojen k oběma kontaktům 5 a 6. 72

75 2.7.3 Systém 5pólových konektorů dle ISO 2098 Popis Připojení číslo 5 šroubových přípojek 8JB krimpovacích/pájecích přípojek 8JB šroubových přípojek 8JA krimpovacích/pájecích přípojek 8JA HG MK MK ZÁSUVKA Robustní plastové provedení s krytkou, homologace dle požadavků ADR/GGVS, s pryžovým těsněním a poniklovanými kontaktními kolíky, z polyamidu vyztuženého skelnými vlákny, vývodka Pg Montážní otvor: Ø 54,0 mm, pro kabely o průměru 2,0 8,0 mm Kontaktní kolíky: 2,5 mm² + 3 2,5 mm² ZÁSTRČKA Homologace dle požadavků ADR/ GGVS, s pryžovým těsněním a poniklovanými kontaktními dutinkami, z polyamidu vyztuženého skelnými vlákny, mechanické odlehčení tahu, bezpečná aretace nerezavějícím kovovým třmenem Pro kabely o průměru 2,0 8,0 mm Kontaktní dutinky: 2,5 mm² + 3 2,5 mm² PARKOVACÍ ZÁSUVKA Pro 5pólové 24V zástrčky 8JA a -03 Montážní otvor: Ø 54,0 mm SADA KRIMPOVACÍCH/PÁJECÍCH KONTAKTNÍCH KOLÍKŮ* 2,5 mm² + 3 2,5 mm², pro zásuvku 8JB SADA KRIMPOVACÍCH/PÁJECÍCH DUTINEK* 2,5 mm² + 3 2,5 mm², pro zástrčku 8JA * Vhodný nástroj najdete na straně

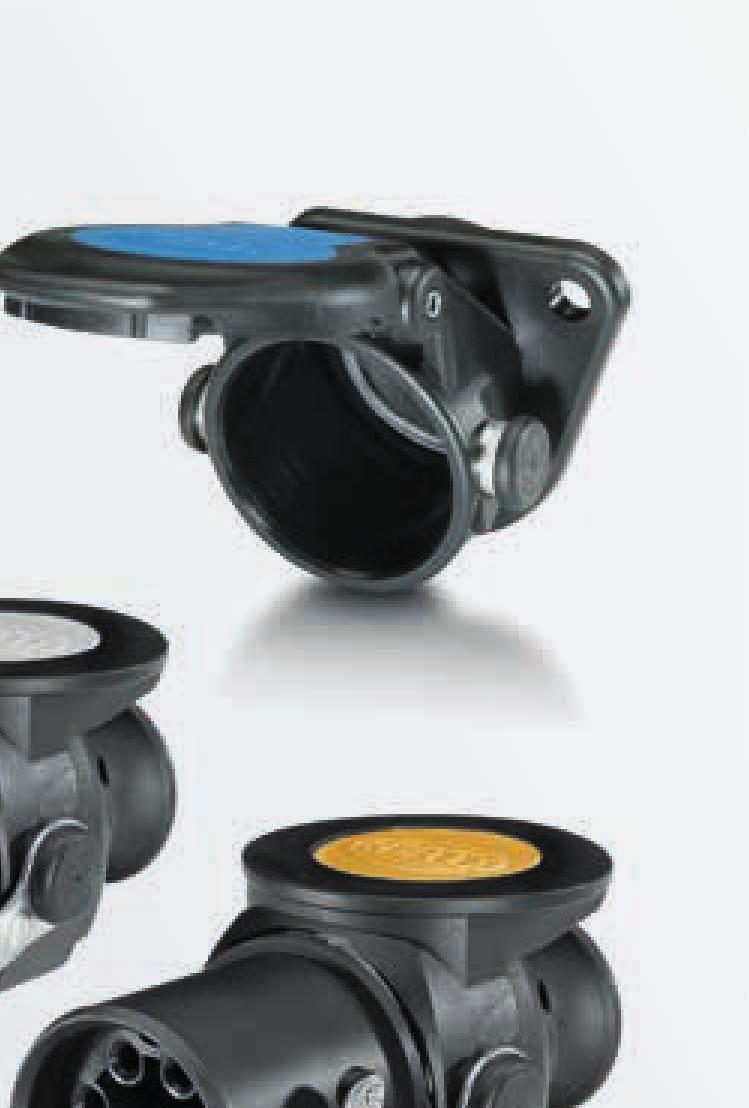

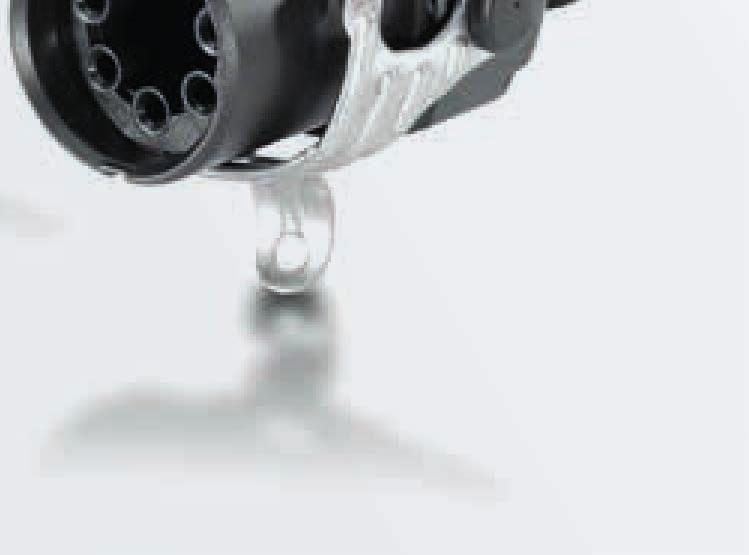

76 2.8 Systém konektorů ABS/EBS dle ISO (24 V) a ISO (2 V) 2 Použití Systémy konektorů dle normy ISO / ISO se používají téměř ve všech užitkových vozidlech vybavených systémem ABS/EBS. Konektory splňují požadavky ADR/GGVS. Přednosti výrobního programu Systém splňuje přísné požadavky na moderní konektory pro připojování přívěsů dle normy ISO 409 Kvalitní krimpovací lamelové kontakty Snadná montáž Krimpovaný konektor pro OEM aplikace Šroubové připojení při použití ve funkci náhradního dílu Systém konektorů se dodává ve 2V i 24V provedení Zatížitelnost Max. 6 A při 24 V (průřez kabelu,5 mm²) Max. 25 A při 24 V (průřez kabelu 2,5 mm²) Max. 30 A při 24 V (průřez kabelu 4,0 6,0 mm²) 74

77 2.8 Systém konektorů ABS/EBS dle ISO (24 V) a ISO (2 V) Obsazení kontaktů konektor pro připojení přívěsu ABS/EBS 24 V / 5-/7pól. ISO Datová komunikace CAN L ²) 7 Kladný pól pro elektromagnetické regulační ventily Datová komunikace CAN H ²) 6 2 Kladný pól pro elektroniku Záporný pól pro elektroniku Výstražné zařízení ¹) Záporný pól pro elektromagnetické regulační ventily Osazení kontaktů pro konektory dle ISO 7638-, ABS/EBS 24 V Č. kontaktu Funkce Průřez kabelu v mm² Barva izolace žíly Kladný pól pro elektromagnetický ventil 4 2 Kladný pól pro elektroniku,5 3 Záporný pól pro elektroniku,5 4 Záporný pól pro elektromagnetický ventil 4 5 ¹) Výstražné zařízení,5 6 ²) Datová komunikace CAN H,5 7 ²) Datová komunikace CAN L,5 ¹) Výstražné zařízení se ovládá přes kontakt č. 5. Elektrický obvod tohoto kontaktu v přívěsu je za běžných provozních podmínek rozpojený. ²) Dle ISO 992- a ISO

78 2.8 Systém konektorů ABS/EBS dle ISO (24 V) a ISO (2 V) Popis 2 Připojení číslo Šroubové přípojky 8JB Krimpovací/pájecí přípojky 8JB Šroubové přípojky 8JB Šroubové přípojky 8JA Krimpovací/pájecí přípojky 8JA Šroubové přípojky 8JA HG ZÁSUVKA S krytkou, homologace dle požadavků ADR/GGVS, s pryžovým těsněním a poniklovanými kontaktními kolíky, z polyamidu vyztuženého skelnými vlákny, vývodka Pg Montážní otvor: Ø 54,0 mm pro kabely o průměru: 9,0 6,0 mm Kontaktní kolíky: 5,5 mm² + 2 4,0 mm² + 2 6,0 mm² a 2 záslepky V provedení Se šroubovými přípojkami dle ISO ZÁSTRČKA Homologace dle požadavků ADR/ GGVS, s pryžovým těsněním a poniklovanými kontaktními dutinkami, z polyamidu vyztuženého skelnými vlákny, mechanické odlehčení tahu, bezpečná aretace nerezavějícím kovovým třmenem 95 Pro kabely o průměru,0 3,0 mm Kontaktní dutinky: 5,5 mm² + 2 4,0 mm² + 2 6,0 mm² a 2 záslepky 2V provedení Se šroubovými přípojkami dle ISO PARKOVACÍ ZÁSUVKA Pro 24V zástrčku ABS / EBS 8JA a -05 Montážní otvor: Ø 54,0 mm, z polyamidu vyztuženého skelnými vlákny

79 2.8 Systém konektorů ABS/EBS dle ISO (24 V) a ISO (2 V) Popis Připojení číslo 9MK MK SADA KRIMPOVACÍCH/PÁJECÍCH KONTAKTNÍCH KOLÍKŮ* 5,5 mm² + 2 4,0 mm² + 2 6,0 mm² a 2 záslepky pro zásuvku 8JB SADA KRIMPOVACÍCH/PÁJECÍCH DUTINEK* 5,5 mm² + 2 4,0 mm² + 2 6,0 mm² a 2 záslepky pro zástrčku 8JA * Vhodný nástroj najdete na straně

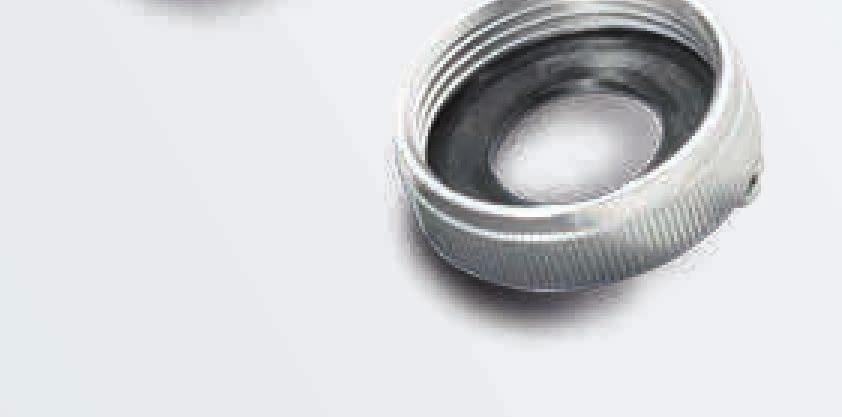

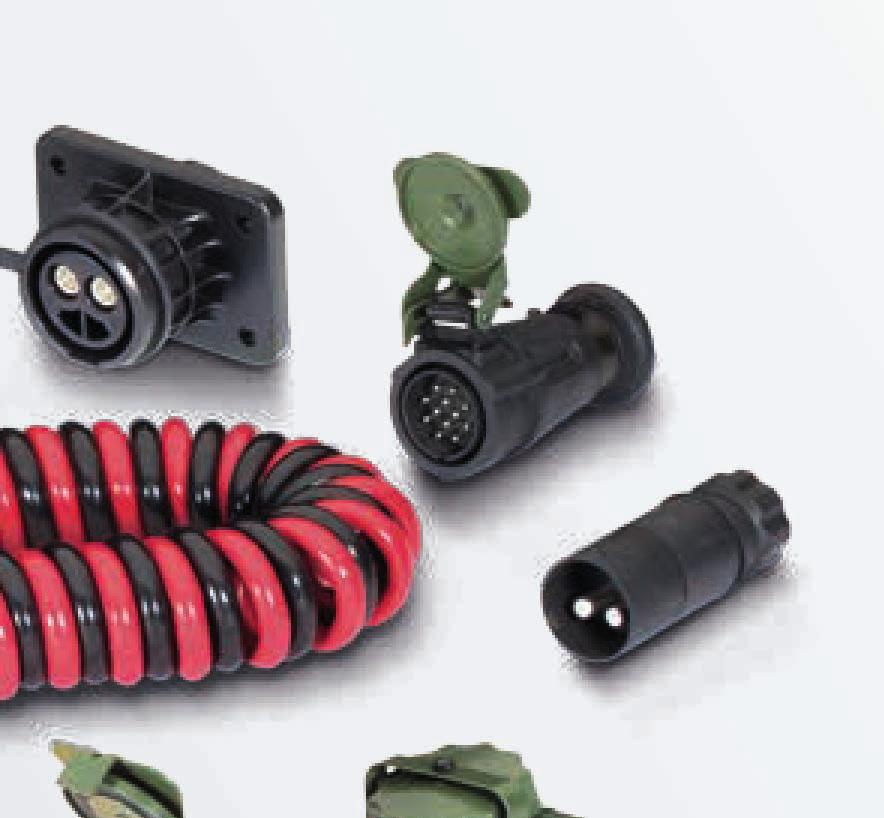

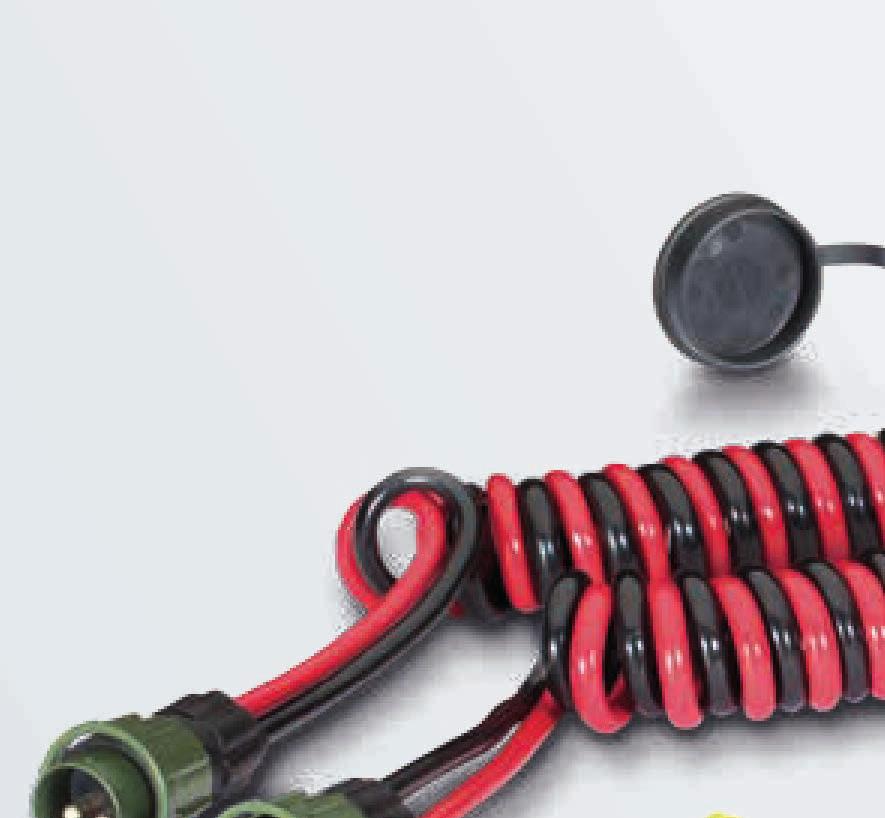

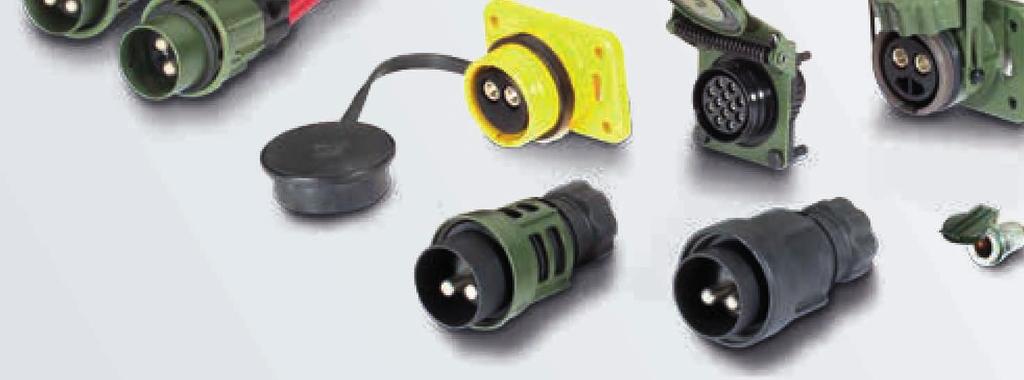

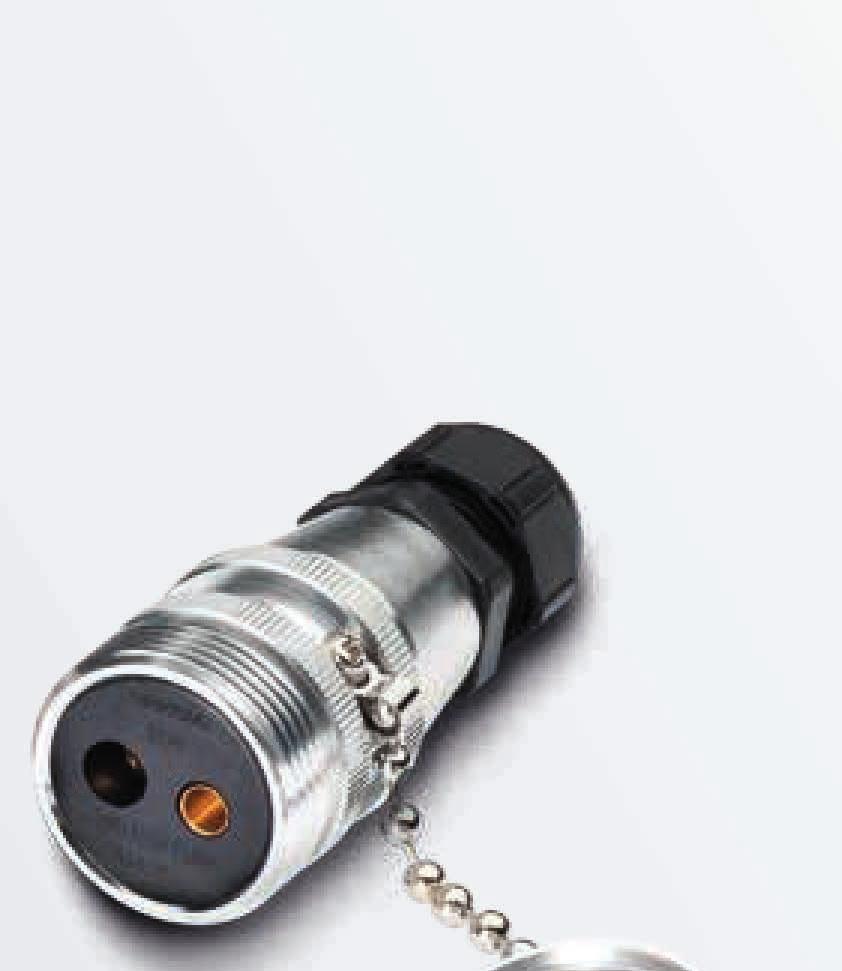

80 2.9 Konektory pro speciální vozidla dle VG 96923, VG 9697 a ISO Použití Tato skupina výrobků obsahuje různé konektory pro speciální aplikace, které naleznete zejména ve vojenské oblasti, stále častěji ale i tam, kde protéká velký proud a kde je kladen důraz na vysokou bezpečnost a snadné použití. 2pólový 24V systém dle VG se vyznačuje splněním velmi vysokých požadavků při použití k vojenským účelům, zejména z hlediska odolnosti proti proniknutí nečistot a proti nárazům. Dvoupólový 24V systém dle VG 9697 splňuje podobné požadavky a používá se k dobíjení baterií proudem až 0 A (krátkodobé zatížení do 0 s). Konektorový systém dle normy ISO 465 se používá k elektrickému připojení různých spotřebičů. Přednosti výrobního programu Kvalitní krimpovací/pájecí kontakty Snadná montáž Vhodný pro vysoké proudové zatížení Zatížitelnost Jmenovitý proud: Max. 5 A (průřez kabelu,5 mm²) Max. 00 A (průřez kabelu 25,0 mm²) Max. 60 A (průřez kabelu 35,0 mm²) Max. 200 A (průřez kabelu,0 mm²) Krátkodobý proud do 0 s: Max. 35 A (průřez kabelu,5 mm²) Max. 2 A (průřez kabelu 25,0 mm²) Max. 400 A (průřez kabelu 35,0 mm²) Max. 0 A (průřez kabelu,0 mm²) 78

81 2.9 Konektory pro speciální vozidla dle VG 96923, VG 9697 a ISO 465 Popis Připojení číslo šroubová přípojka, uzemnění na pouzdře 8JB krimpovací/pájecí dutinky pro kabely do,0 mm² 8JB krimpovací/pájecí dutinky pro kabely do 35,0 mm² 8JB krimpovací/pájecí dutinky pro kabely do 35,0 mm² 8JB krimpovací/pájecí dutinky pro kabely do,0 mm² 8JB GD ZÁSUVKA Se zelenou krytkou (ISO 465 / VGV 9692), kompaktní vestavné provedení, barva krytky: RAL Montážní otvor: Ø 8,5 mm, tloušťka přístrojové desky: max. 7,0 mm 22 ZÁSUVKA, HLINÍK 2pólová se zelenou šroubovací krytkou (VG , tvar A), těsnění ve šroubovací krytce, dodatečný těsnicí kroužek mezi závitem a šroubovací krytkou Přípustná provozní teplota: 40 C až +85 C Stupeň krytí: IP X4 (spojení v zapojeném stavu) Kontakty: CuZn, postříbřené ZÁSUVKA, PLAST 2pól. s černou pryžovou krytkou (kompatibilní s konektory dle VG 9697) Přípustná provozní teplota: 40 C až +85 C Stupeň krytí: IP X6 se zavřenou krytkou Kontakty: CuZn, postříbřené V černé skládací krabičce Ve žluté skládací krabičce Příslušenství: Průchodka pro 2pólové zásuvky 8JB JB JB JB

82 2.9 Konektory pro speciální vozidla dle VG 96923, VG 9697 a ISO ZÁSUVKA, KOV Popis Připojení číslo Žlutá, 2pól., s černou pryžovou krytkou (kompatibilní s konektory dle VG 96 97) 2 krimpovací/pájecí dutinky pro kabely do,0 mm² 8JB ZÁSTRČKA 2pól. (kompatibilní s konektory dle VG 9697), černá Přípustná provozní teplota: 40 C až +85 C Kontakty: CuZn, postříbřené Kovové provedení Plastové provedení 2 krimpovací/pájecí kolíky pro kabely do 35,0 mm² 2 krimpovací/pájecí kolíky pro kabely do 35,0 mm² 8JA JA ZÁSTRČKA, KOV 2pól., se zeleným šroubovacím kroužkem (VG 9697, tvar E) Přípustná provozní teplota: 40 C až +85 C Stupeň krytí: IP X4 (spojení v zapojeném stavu) Kontakty: CuZn, postříbřené 2 krimpovací/pájecí kolíky pro kabely do 35 mm² 2 krimpovací/pájecí kolíky pro kabely do,0 mm² 8JA JA pól., s černým šroubovacím kroužkem potaženým plastem (VG 9697, tvar E) Přípustná provozní teplota: 40 C až +85 C Stupeň krytí: IP X4 (spojení v zapojeném stavu) Kontakty: CuZn, postříbřené 2 krimpovací/pájecí kolíky pro kabely do 35,0 mm² 8JA

83 2.9 Konektory pro speciální vozidla dle VG 96923, VG 9697 a ISO 465 Popis Připojení číslo 8KA pájecích kontaktních dutinek 8JB pájecích kontaktních kolíků 8JA pájecích kontaktních dutinek 8JA SPIRÁLOVÝ PROPOJOVACÍ KABEL 2pól., max. pracovní délka 4,0 m, průřez 2 35,0 mm², se 2 namontovanými zástrčkami se šroubovacím kroužkem (VG 9697) Přípustná provozní teplota: 40 C až +85 C Jmenovitý proud: 300 A (při okolní teplotě 20 C) ZÁSUVKA 2pól. se zelenou krytkou (VG A 2 S), včetně kontaktů a šroubovací krytky Přípustná provozní teplota: 40 C až +85 C Stupeň krytí: IP 68 Připojitelné průřezy: 2,5 mm², pro kabely o průměru 8,0 23,5 mm Kontakty: CuZn, postříbřené ZÁSTRČKA 2pól., se zelenou krytkou (VG ) Přípustná provozní teplota: 40 C až +85 C Stupeň krytí: IP 54 (v zapojeném stavu) Připojitelné průřezy: 2,5 mm², pro kabely o průměru 24,0 mm Kontakty: CuZn, postříbřené 8

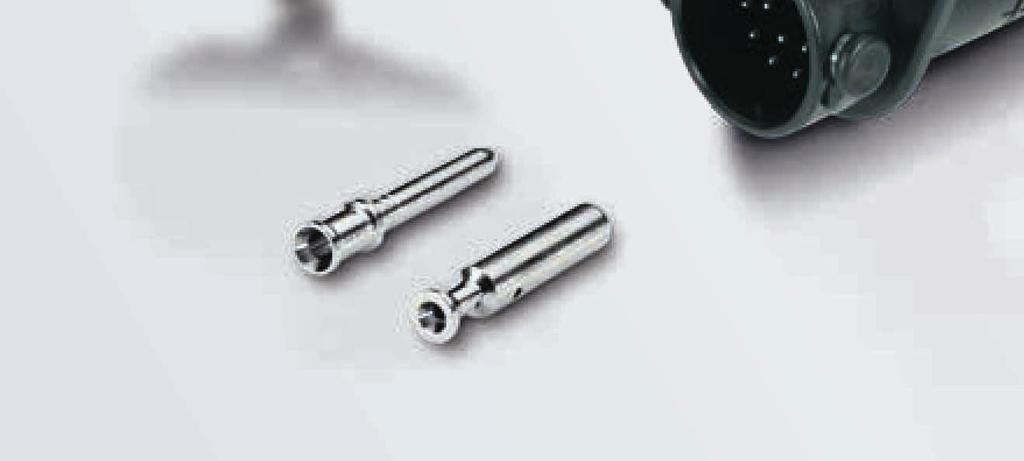

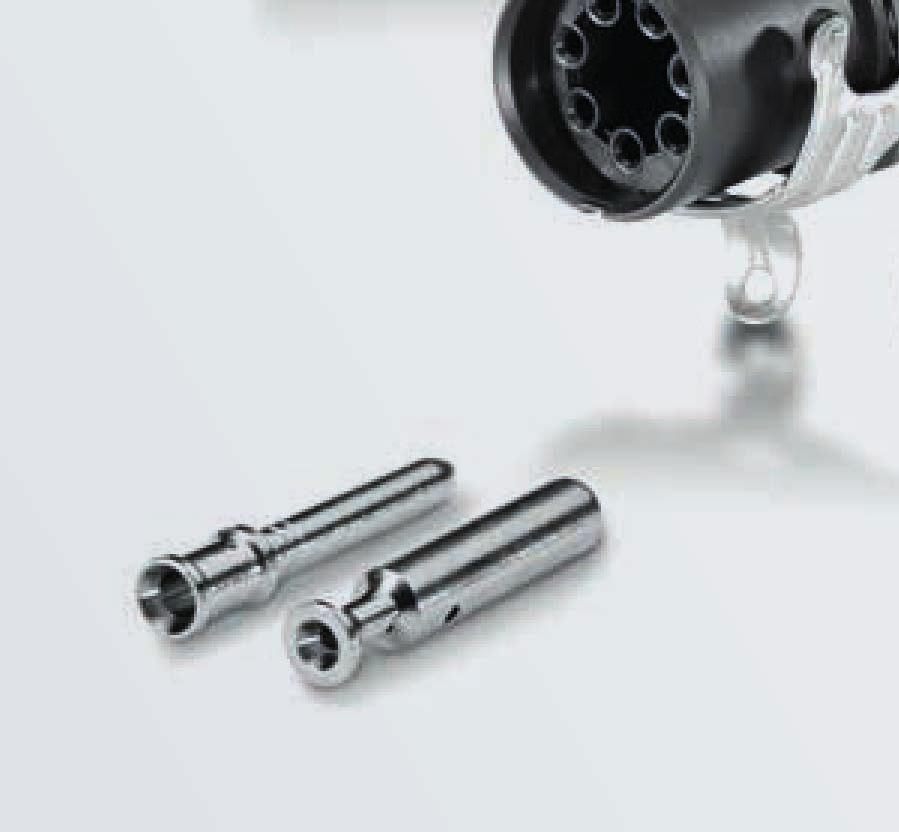

84 2.9 Konektory pro speciální vozidla VG , VG a ISO KRIMPOVACÍ KONTAKTNÍ DUTINKA Popis Připojení číslo Pro kabely do,0 mm², pro obj. č. 8JB JB Krimpovací kontaktní dutinka,0 mm² 9MK Pro kabely do 35,0 mm², pro obj. č.: 8JB JB Krimpovací kontaktní dutinka 35,0 mm² 9MK KRIMPOVACÍ KONTAKTNÍ KOLÍK Pro kabely do,0 mm², pro obj. č.: 8JA Krimpovací kontaktní kolík,0 mm² 9MK Pro kabely do 35,0 mm², pro obj. č.: 8JA JA JA JA Krimpovací kontaktní kolík 35,0 mm² 9MK

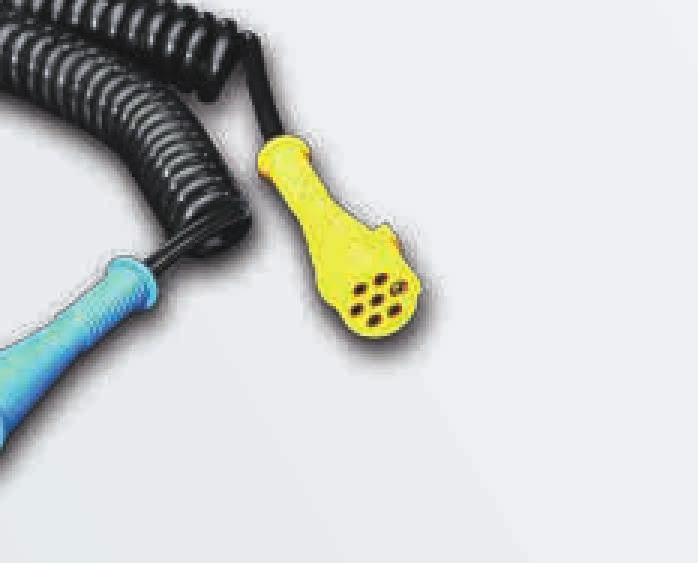

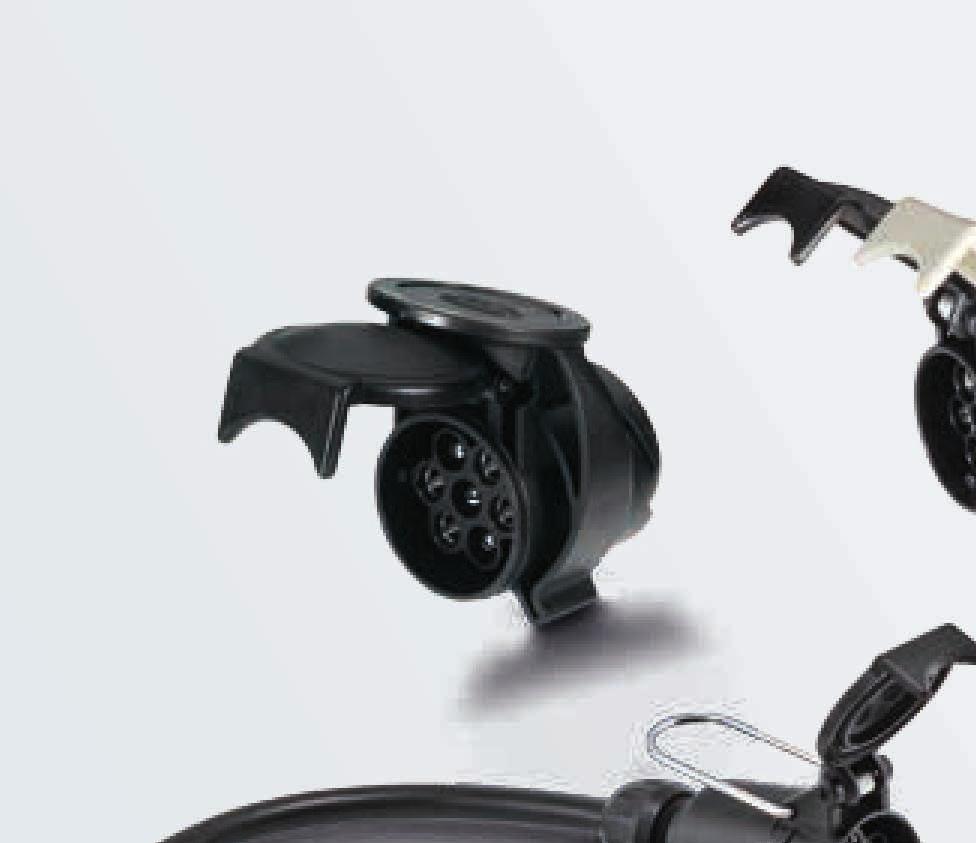

85 2.0 Adaptér 2 V / 24 V 2 Použití Adaptér z 3pól. zásuvky (ISO 446) na tažném vozidle na 7pól. zástrčku (ISO 724) na kabelu přívěsu Adaptér ze 7pól. zásuvky (ISO 724) na tažném vozidle na 3pól. zástrčku (ISO 446) na kabelu přívěsu Propojovací kabel 7pól. (ISO 724) Krátký adaptér UK z 3pólové zásuvky (ISO 446) na tažném vozidle na dvě 7pól. zástrčky (ISO ISO 3732) na kabelech přívěsu Kabel 24 V s adaptérem z 5pól. zásuvky (ISO 2098) na tažném vozidle na dvě 2pól. zásuvky (ISO 85 a ISO 373) na přívěsu Kabel s adaptérem je k dispozici ve dvou délkách, další délky na dotázání 83

86 2.0 Adaptér 2 V / 24 V 2 Popis Délka v mm číslo VELMI KRÁTKÝ ADAPTÉR KRÁTKÝ ADAPTÉR Z 3pól. zásuvky (ISO 446) na tažném vozidle na 7pól. zástrčku (ISO 724) na kabelu přívěsu Kruhová dosedací plocha pro krytku dle normy ISO 446 chrání před nečistotami a poškozením, pomůcka pro zapojování jednou rukou, ochrana proti stříkající vodě dle IP 54, poniklované kontakty (antikorozní ochrana a trvale malá síla potřebná k zapojení), malé hmotnostní zatížení 3pólové zásuvky (jen 99 g), zatížitelnost: max. 6 A při 2 V 57,0 8JA Z 3pól. zásuvky (ISO 446) na tažném vozidle na 7pól. zástrčku (ISO 724) na kabelu přívěsu Zatížitelnost: max. 6 A při 2 V 9,0 8JA V obalu Pro-fit 9,0 8JA ADAPTÉR Z 3pól. zásuvky (ISO 446) na tažném vozidle na 7pól. zástrčku (ISO 724) na kabelu přívěsu, se závěsným třmenem na 7pól. spojovací zásuvce 25,0 8JA KRÁTKÝ ADAPTÉR UK Z 3pólové zásuvky (ISO 446) na 2 7pól. zástrčku (ISO ISO 3732) 89,0 8JA

87 2.0 Adaptér 2 V / 24 V Popis Délka v mm číslo 06,0 8JA ,0 8JA ,0 8JA ,0 8JA KRÁTKÝ ADAPTÉR Z 3pól. zásuvky (ISO 446) na tažném vozidle na 3pól. zástrčku WeSt, resp. 7pól. zástrčku (ISO 724) na kabelu přívěsu 63,3 Ø 4,2 06, VELMI KRÁTKÝ ADAPTÉR Ze 7pól. zásuvky (ISO 724) na tažném vozidle na 3pól. zástrčku (ISO 446) na kabelu přívěsu KRÁTKÝ MINIADAPTÉR Ze 7pól. zásuvky (ISO 724) na tažném vozidle na 3pól. zástrčku (ISO 446) na kabelu přívěsu 00 KRÁTKÝ ADAPTÉR Z 5pól. zásuvky (ISO 2098) na tažném vozidle na dvě 7pól. zástrčky (ISO 85 + ISO 373) na přívěsu, z polyamidu vyztuženého skelnými vlákny 85

88 2.0 Adaptér 2 V / 24 V Popis 2 Délka vm číslo Max. 3,5 m 8JA Max. 4,0 m 8JA Max. 3,5 m 8JA Max. 4,0 m 8JA KABELOVÝ ADAPTÉR Z 5pól. zásuvky (ISO 2098) na tažném vozidle na dvě 7pól. zásuvky (ISO 85 + ISO 373) na přívěsu, s 5pól. plastovou zástrčkou a 7pól. kovovými zástrčkami Průměr kabelu: 8,7 mm Vnější průměr spirály:,0 mm Plášť: polyuretan Skládací krabička KABELOVÝ ADAPTÉR Z 5pól. zásuvky (ISO 2098) na tažném vozidle na dvě 7pól. zásuvky (ISO 85 + ISO 373) na přívěsu, s 5pól. plastovou zástrčkou a nastříknutými 7pól. plastovými zástrčkami naprosto vodotěsné! (Krytí IPX9K pro výstup kabelu.) ø Průměr kabelu: 8,8 mm Vnější průměr spirály: 48,0 mm Plášť: polyuretan Skládací krabička 86

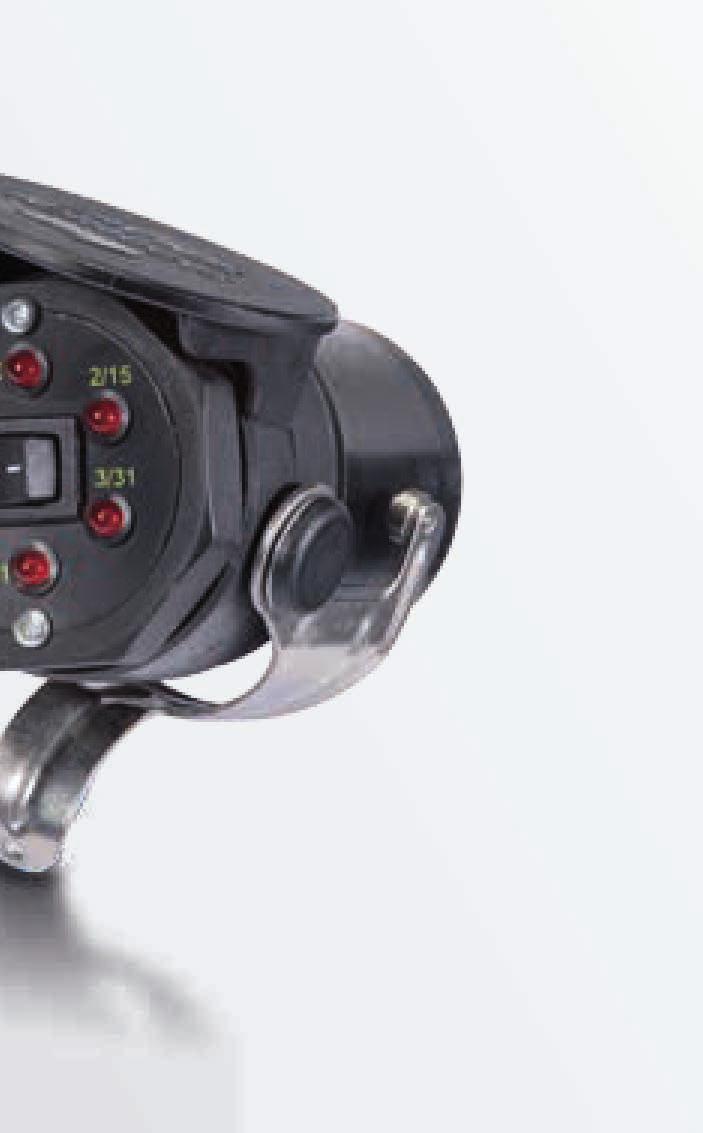

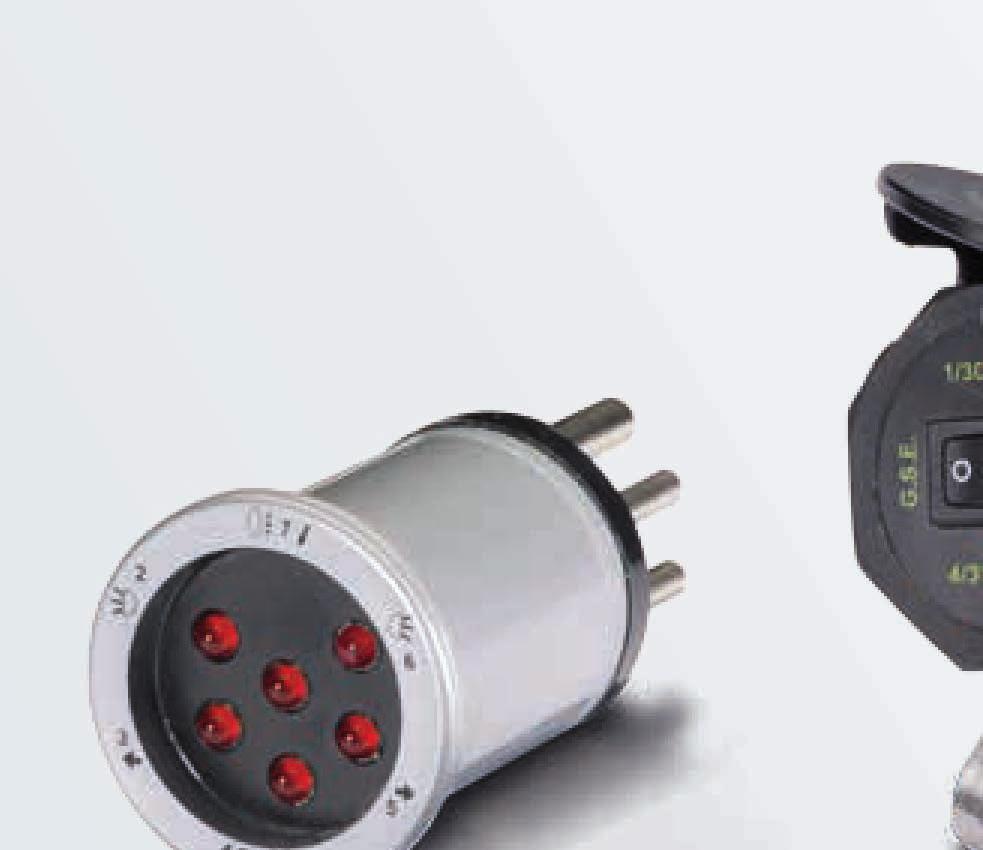

89 2. Zkušební zástrčka 2 V / 24 V 2 Použití Zkušební zástrčka pro 7pólové zásuvky (ISO 724) a 3pólové zásuvky (ISO 446) Zkušební zástrčka pro spirálové propojovací kabely (ISO 85) Zkušební zástrčka ke zkoušení zásuvek ABS 87

90 2. Zkušební zástrčka 2 V / 24 V Popis 2 Délka v mm číslo 8PD PD ,0 8PD ,0 8PD ,0 8PD ZKUŠEBNÍ ZÁSTRČKY Ke zkoušení 7pólových zásuvek 2 V (ISO 724), indikace funkčnosti pomocí LED diod, 7pól. Ke zkoušení 3pólových zásuvek 2 V (ISO 446), indikace funkčnosti pomocí LED diod, 3pól. Ke zkoušení 7pólových zásuvek dle ISO 85, normální provedení Ke zkoušení spirálových propojovacích kabelů dle ISO 85, normální provedení Ke zkoušení zásuvek ABS 88

91 3. Kabely 3. Spirálové propojovací kabely 3 Použití Spirálové propojovací kabely se používají k elektrickému propojení tažných vozidel a návěsů v oblasti užitkových vozidel. Přednosti výrobního programu Široký výrobní program pro všechny běžné způsoby využití Plášť kabelu volitelně z polyuretanu, nebo z hytrelu Extrémně odolné proti nízkým a vysokým teplotám a povětrnostním vlivům Vysoká odolnost proti olejům a chemikáliím Velmi dobrá pevnost při střídavém namáhání ohybem Vynikající vracení do výchozího tvaru 7pólové zástrčky volitelně z kovu, nebo plastu 89

92 3. Spirálový propojovací kabel Popis ISO Průřez kabelu v mm² Materiál číslo SPIRÁLOVÝ PROPOJOVACÍ KABEL 3 2 V, 7pól., max. pracovní délka 4,0 m, se dvěma přišroubovanými kovovými zástrčkami 724, ,0 +,5 Polyuretan 8KA Popis Délka v m číslo PROPOJOVACÍ KABEL 2 V N, 7pól., (ISO 724), plášť: PVC, průřez kabelů: 6,0 mm² +,5 mm², se 2 přišroubovanými plastovými zástrčkami 3,0 8KA V PE sáčku Popis ISO Průřez kabelu v mm² Materiál číslo SPIRÁLOVÝ PROPOJOVACÍ KABEL 24 V, 7pól., se 2 přišroubovanými plastovými zástrčkami S průchodkami na ochranu proti zlomení, 4,0 m 85 N, ,0 +,5 Polyuretan 8KA S průchodkami na ochranu proti zlomení, 3,5 m 85 N, ,0 +,5 Polyuretan 8KA S průchodkami na ochranu proti zlomení, 4,0 m 373 S, ,0 +,5 Polyuretan 8KA S průchodkami na ochranu proti zlomení, 3,5 m 373 S, ,0 +,5 Polyuretan 8KA V, 7pól., max. pracovní délka 4,0 m, se 2 nastříknutými plastovými zástrčkami a ochranou proti zlomení, vodotěsný výstup kabelů (IP X9K) 85 N, S, ,0 +,5 6,0 +,5 Polyuretan 8KA Polyuretan 8KA

93 3. Spirálové propojovací kabely Popis ISO Průřez kabelu v mm² Materiál číslo SPIRÁLOVÝ PROPOJOVACÍ KABEL 24 V, 7pól., max. pracovní délka 4,0 m, se 2 přišroubovanými kovovými zástrčkami 85 N, S, ,0 +,5 6,0 +,5 Polyuretan 8KA Polyuretan 8KA pól., max. pracovní délka 4,0 m, se 2 přišroubovanými kovovými zástrčkami, kovová ochrana proti zlomení a závěsný třmen 85 N, S, ,0 +,5 6,0 +,5 Polyuretan 8KA Polyuretan 8KA SPIRÁLOVÝ PROPOJOVACÍ KABEL ABS 24 V, 5pól., se 2 namontovanými zástrčkami ABS a průchodkami na ochranu proti zlomení Zaručeno ohýbacích cyklů!* 4,0 m , ,0 3, ,0 Hytrel 8KA Polyuretan 8KA Zaručeno ohýbacích cyklů!* 3,5 m , ,0 Polyuretan 8KA SPIRÁLOVÝ PROPOJOVACÍ KABEL EBS 7pól., se 2 namontovanými zástrčkami EBS a průchodkami na ochranu proti zlomení Zaručeno ohýbacích cyklů!* 4,0 m , ,0 5, ,0 Hytrel 8KA Polyuretan 8KA Zaručeno ohýbacích cyklů!* 3,5 m * Dle ISO 44 je předepsáno nejméně ohýbacích cyklů , ,0 Polyuretan 8KA

94 3. Spirálové propojovací kabely Popis ISO Průřez kabelu v mm² Materiál číslo SPIRÁLOVÝ PROPOJOVACÍ KABEL 24 V, 5pól., se 2 namontovanými plastovými zástrčkami s modrými průchodkami na ochranu proti zlomení Zaručeno ohýbacích cyklů!* 4,0 m , ,5 2, ,5 Hytrel 8KA Polyuretan 8KA Zaručeno ohýbacích cyklů!* 3,5 m , ,5 Polyuretan 8KA SPIRÁLOVÝ PROPOJOVACÍ KABEL 2/24 V N, 7pól. Normální provedení pro funkce dle německých podmínek provozu silničních vozidel na pozemních komunikacích (StVZO), se 2 přišroubovanými kovovými zástrčkami 85 N, 724, ,0 +,5 Polyuretan 8KA Průměr kabelu: 8,8 mm Vnější průměr spirály: 48,0 mm * Dle ISO 44 je předepsáno nejméně ohýbacích cyklů. 92

95 3. Spirálové propojovací kabely Popis Délka vm číslo Max. 3,5 8JA KABELOVÝ ADAPTÉR ø Z 5pól. zásuvky (ISO 2098) na tažném vozidle na dvě 7pól. zásuvky (ISO 85 + ISO 373) na přívěsu, s 5pól. plastovou zástrčkou a nastříknutými 7pól. plastovými zástrčkami naprosto vodotěsné! (Krytí IPX9K pro výstup kabelu.) Průměr kabelu: 8,8 mm Vnější průměr spirály: 48,0 mm Plášť: polyuretan 3 Max. 4,0 8JA Max. 3,5 8JA Max. 4,0 8JA Z 5pól. zásuvky (ISO 2098) na tažném vozidle na dvě 7pól. zásuvky (ISO 85 + ISO 373) na přívěsu, s 5pól. plastovou zástrčkou a 7pól. kovovými zástrčkami Průměr kabelu: 8,7 mm Vnější průměr spirály:,0 mm Plášť: polyuretan 93

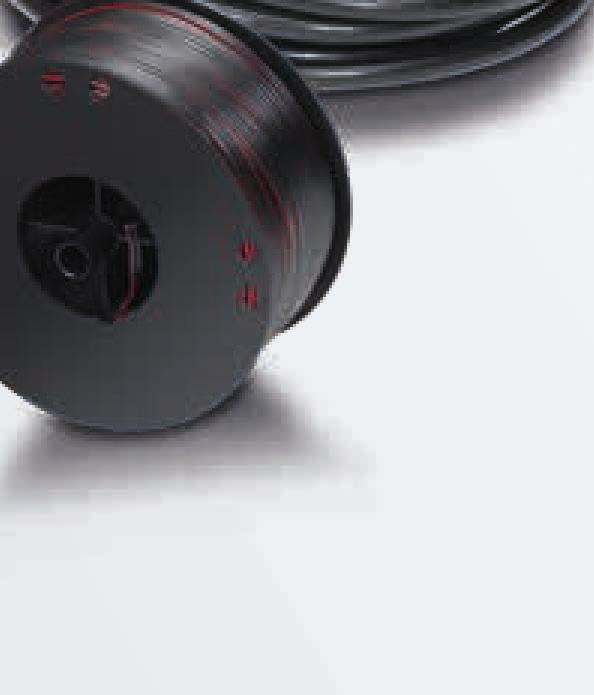

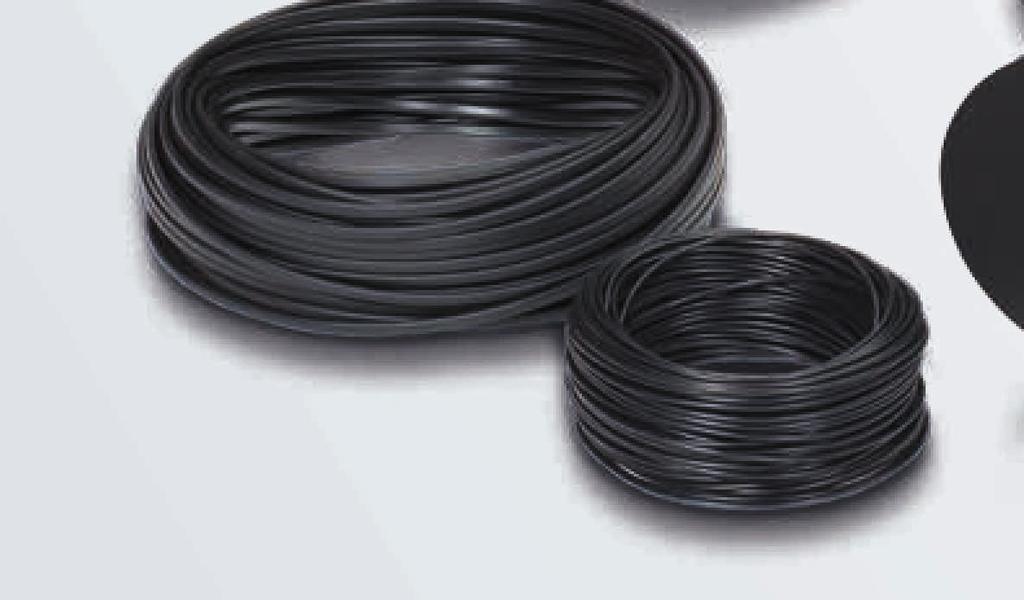

96 3.2 Kabely (metrové zboží) 3 Použití Kabelů je zapotřebí všude ve vozidle, kde z jednoho bodu do jiného protéká elektrický proud. Konstrukce, velikost, materiál a provedení jsou určovány požadavky na napětí, proud a frekvenci, které je nutné splnit, a také okolními podmínkami, kterým je kabel vystaven. Přednosti výrobního programu Automobilové kabely dle normy ISO 6722 Pestrý sortiment pro řadu způsobů použití 94

97 3.2 Kabely (metrové zboží) Zkrácené označení automobilových kabelů Znázornění zkráceného označení dle normy DIN 76722: Základní znak: FL⁷⁹ Zvláštní konstrukční vlastnosti (např.: F = plochý kabel) Počet žil a jmenovitý průřez (např.: 2 0,75) Materiál pláště (viz izolační materiál) 3 Izolační materiál (např.: Y = PVC) Nevytlačované obaly (např.: C = pletivo z měděného drátu). blok (základní znak) 2. blok (konstrukční vlastnosti) 3. blok (izolační materiál a materiál pláště) FL Automobilový kabel F Plochý kabel Y PVC R Zmenšená tloušťka stěny X PVC-X (X = zesíťované) Z Vícežilový dělitelný kabel Y PUR Přiřazení k normám (např.: H = shoda s harmonizovanými normami) Jmenovité napětí (např.: 05 = 300/0 V) Izolační materiál (např.: V = měkké PVC) Počet žil a jmenovitý průřez kabelu (např.: 2,0) Typ vodiče (např.: F = jemně laněný vodič) Konstrukční prvky struktury (např.: H = dělitelné kabely v plochém provedení) Materiály pláště (např.: Q = polyuretan). blok (přiřazení k normě) 2. blok (jmenovité napětí) 3. blok (izolační materiál a materiál pláště) 4. blok (typ vodiče) H Harmonizovaný typ 00/00 V V Měkké PVC A Neharmonizovaný, národní typ 3 300/300 V 5 300/0 V R Etylenpropylenová pryž nebo rovnocenný syntetický elastomer F Jemně laněný vodič ohebného kabelu (ohebnost dle EN 60228, třída 5) 7 4/7 V N2 Speciální polychloroprenová pryžová směs pro plášť svářecích kabelů dle HD 22.6 D Jemně laněný vodič pro svářecí kabely dle HD

98 3.2. Jednožilové automobilové kabely PVC Popis Průřez kabelu v mm² Barva žíly Metrů na cívce číslo Metrů v kruhu číslo JEDNOŽILOVÉ AUTOMOBILOVÉ KABELY PVC KL KL KL KL KL KL FLY 0,75 8KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL FLY,0 00 8KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL KL FLY,5 00 8KL KL KL KL / 8KL / 8KL / 8KL / 8KL / 8KL KL KL KL KL KL FLY 2,5 8KL KL KL KL KL KL KL KL KL FLY 4,0 25 8KL KL KL KL KL FLY 6,0 8KL KL FLY 0,0 8KL KL FLY 6,0 8KL FLY 25,0 8KL FLY 35,0 8KL FLY,0 8KL

99 3.2.2 Vícežilové automobilové kabely PVC Popis Průřez kabelu v mm² Barva žíly Barva pláště Metrů na cívce číslo Metrů v kruhu číslo VÍCEŽILOVÉ AUTOMOBILOVÉ KABELY PVC FLYY,0,5 8KL KL ,0 2,5 8KL ,0 0,75 2x 8KL KL ,0 0,75 / 200 8KL ,0,0 / 8KL ,0,5 2x 25 8KL KL ,0,5 / 8KL ,0 2,5 2x 8KL ,0,5 / / 8KL Popis Průřez kabelu v mm² Barva žíly Barva pláště Metrů v kruhu číslo VÍCEŽILOVÉ AUTOMOBILOVÉ KABELY PVC FLYY 4,0 0,75 / / / 200 8KL ,0 0,75 / / / 200 8KL ,0,0 / / / 8KL ,0,5 / / / 8KL ,0,0 / / / / 8KL ,0,5 / / / / 8KL ,0 0,75 / / / / / 200 8KL ,0 0,75 / / / / / / 200 8KL ,0,0 / / / / / / 8KL ,0,5 / / / / / / 8KL ,0 0,75 / / / / / / / 00 8KL ,0,5 / / / / / / / 8KL ,0,5 +,0 2,5 7,0,5 + 5,0 2,5 9,0,5 + 4,0 2,5 2,0,5 + 3,0 2,5 (,5) / / / / / / (2,5) (,5) / / / / / / / (2,5) / / / - / - (,5) 7 / / / (2,5) 2 / / (,5) / / / / / / / / - / - / - / - / (2,5) 3 - / / 8KL KL KL KL

100 3.2.3 Ploché kabely PVC Popis Průřez kabelu v mm² Barva žíly Barva pláště Metrů na cívce číslo Metrů v kruhu číslo 3 PLOCHÝ KABEL PRO REPRODUKTORY A AUDIOSYSTÉMY AUTOMOBILOVÝ PLOCHÝ KABEL XYFAZ 2,0 0,5 / 00 8KL XYFAZ 2,0 0,75 / - / 00 8KL KL XYFAZ 2,0 0,75 / 00 8KL XYFAZ 2,0,5 / - 8KL FLFYY 2,0 0,75 / 8KL FLFYY 2,0,5 / 8KL FLFYY 2,0,5 / 8KL FLFYY 2,0 2,5 / 8KL Elektrická vedení Popis Průřez kabelu v mm² Barva žíly Barva pláště Metrů v kruhu číslo ELEKTRICKÉ VEDENÍ S PRYŽOVÝM PLÁŠTĚM H05 RR-F 2,0 0,75 / 00 8KL H05 RR-F 2,0,0 / 8KL H05 RR-F 2,0,5 / 8KL A05 RR-F 3,0 0,75 / / 8KL A05 RR-F 3,0,0 / / 8KL A05 RR-F 3,0,5 / / 8KL RR-F 4,0,5 / / / / 8KL RR-F 5,0,5 / / / / 8KL RR-F 7,0,5 / / / / / / 8KL Svářecí kabely Popis Průřez kabelu v mm² Barva žíly Barva pláště Metrů v kruhu číslo SPECIÁLNÍ SVÁŘECÍ KABELY PRO PŘIPOJENÍ SVÁŘECÍCH STROJŮ A RUČNÍCH SVÁŘEČEK H0N2-D 6,0 8KL H0N2-D 25,0 8KL H0N2-D 35,0 8KL H0N2-D,0 8KL H0N2-D 70,0 25 8KL H0N2-D 95,0 25 8KL

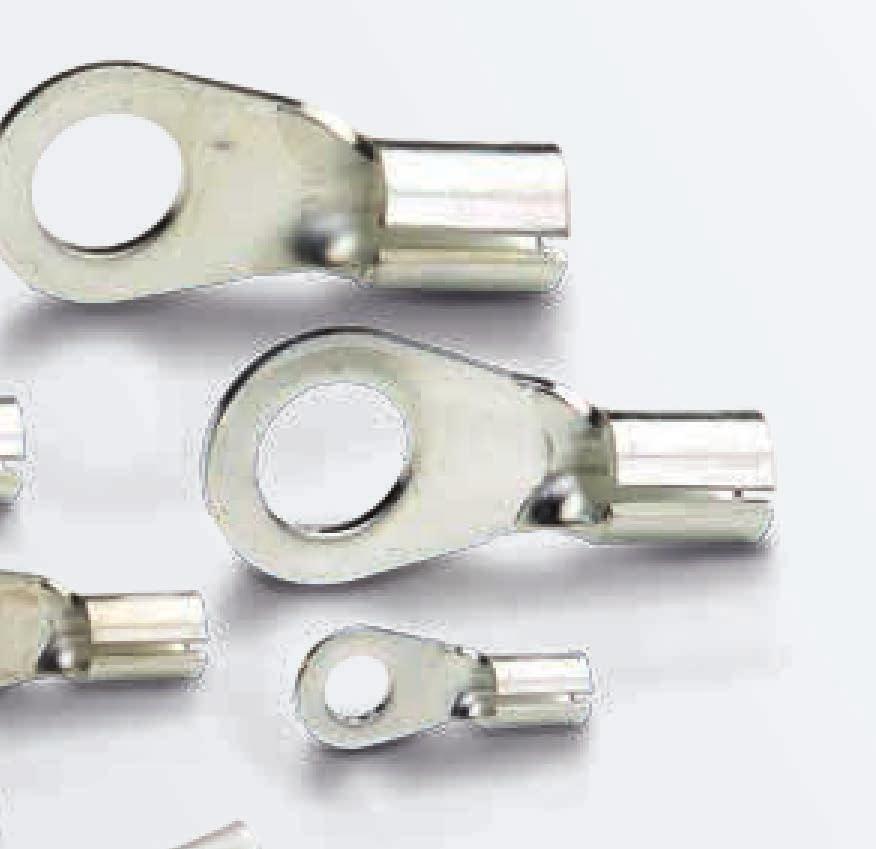

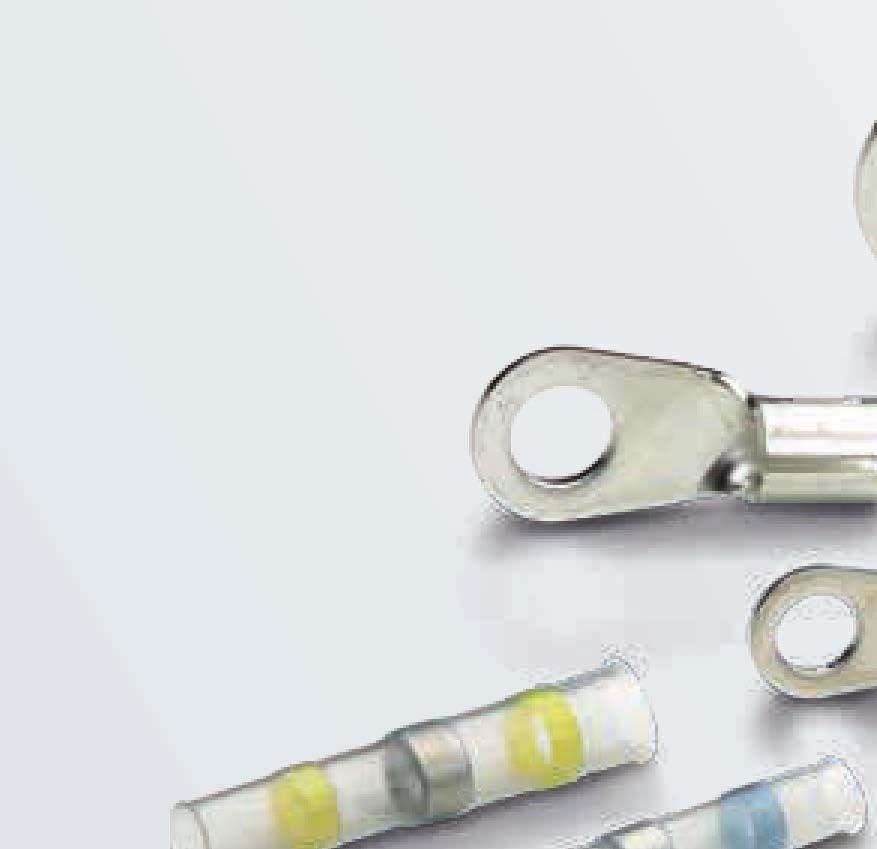

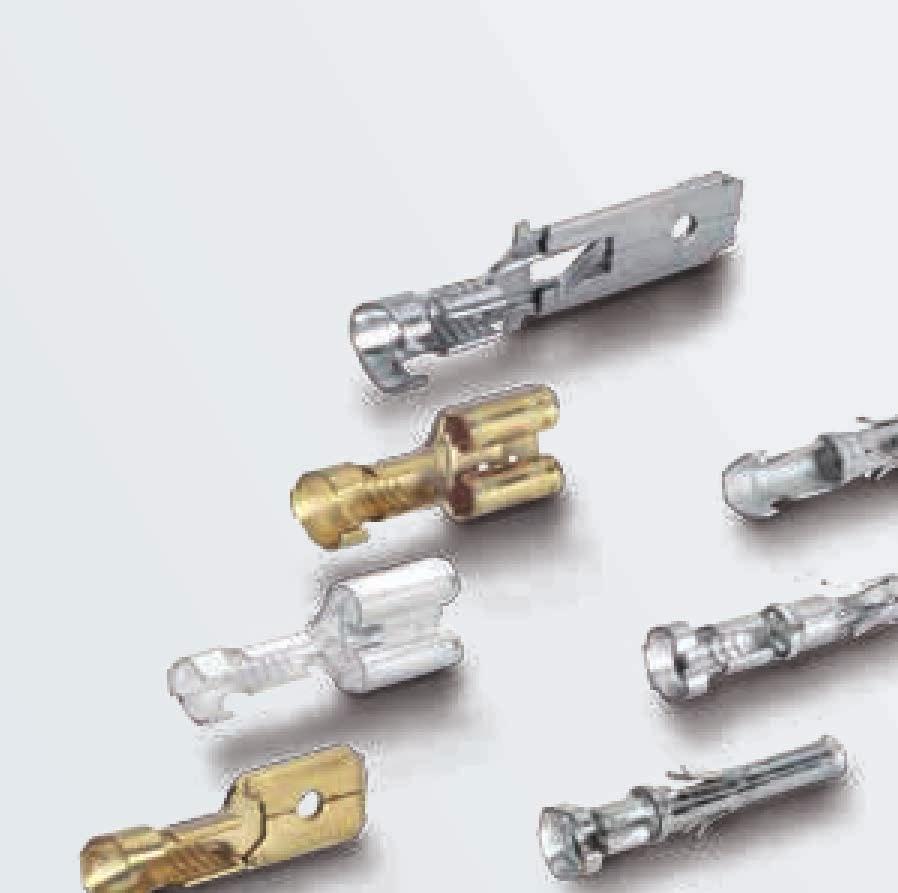

101 4. Kabelové spojky 4. Lisovací spojky 4.. Neizolované lisovací spojky 4 Použití Neizolované lisované spoje se většinou používají na místech v automobilu, která jsou chráněná proti stříkající vodě, a slouží v první řadě jako rozpojitelné systémové prvky pro elektrická a mechanická propojení / větvení kabelů. V průběhu let se v závislosti na oblasti využití a stáří vozidla etablovala řada různých kontaktních systémů. Přednosti výrobního programu Kvalita jako u originálních dílů Pestrý sortiment pro řadu způsobů použití 99

102 4.. Neizolované lisovací spojky Materiály a povrchy Zkrácené označení Materiál Odolnost vůči korozi (na vzduchu) Elektrická vodivost PŘEHLED MATERIÁLŮ CuZn Mosaz Dobrá, s povrchovou úpravou lepší Střední CuSn Cínový bronz Dobrá, s povrchovou úpravou lepší Nízká CuFe Měď železo Dobrá, s povrchovou úpravou lepší Dobrá CuNi Měď nikl Dobrá Nízká Zkrácené označení Materiál Poznámka 4 POVRCHOVÁ ÚPRAVA bk (bez povrchové úpravy) Žádná povrchová úprava, bez zvláštní ochrany Sn Cín Antikorozní ochrana, dobře pájitelná, dobrá elektrická vodivost frsn Žárové pocínování Bezolovnaté provedení, antikorozní ochrana, dobře pájitelná, dobrá elektrická vodivost Ag Stříbro Vysoká vodivost Au Zlato Odolnost proti počáteční korozi, nejlepší elektrická vodivost při nízkém proudu 00

103 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo MICRO TIMER II Plochý dutinkový konektor 0,5,0,6 0,8 CuFe/Sn B 92 8KW Pro utěsnění jednotlivých vodičů 0,5,0,6 0,8 CuFe/Sn B 93 8KW Plochá zástrčka 0,5,0,6 0,8 CuFe/Sn B 90 8KW Pro utěsnění jednotlivých vodičů 0,5,0,6 0,8 CuSn/Sn B 9 8KW

104 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo MICRO TIMER II Utěsnění jednotlivých vodičů 0,35 0,5 Červený silikon 9GD Utěsnění jednotlivých vodičů 0,75 Šedý silikon B 20 9GD Záslepka Bílý silikon B 202 9GD JUNIOR TIMER 0,5,0 2,8 0,8 CuZn/Sn B 75 8KW Plochý dutinkový konektor se zajišťovací pružinou,0 2,5 2,8 0,8 CuZn/Sn B 76 8KW JUNIOR POWER TIMER Plochý dutinkový konektor 0,5,0 2,8 0,8 CuSn/Sn B 94 8KW Pro utěsnění jednotlivých vodičů 0,5,0 2,8 0,8 CuSn/Sn B 95 8KW Plochý dutinkový konektor,0 2,5 2,8 0,8 CuSn/Sn B 26 8KW

105 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo JUNIOR POWER TIMER Plochá zástrčka s asymetrickým zajišťovacím výstupkem 0,5,0 2,8 0,8 CuSn/Sn B 89 8KW Se symetrickým zajišťovacím výstupkem 0,5,0 2,8 0,8 CuSn/Sn B 87 8KW Se symetrickým zajišťovacím výstupkem pro utěsnění jednotlivých vodičů 0,5,0 2,8 0,8 CuSn/Sn B 88 8KW Utěsnění jednotlivých vodičů,2 2, mm Modrý silikon B 204 9GD Záslepka Bezbarvý silikon B 203 9GD

106 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo STANDARD TIMER 0,5,0 4,8/5,8/ 6,8 x 0,8 CuZn/Sn B 73 8KW Plochý dutinkový konektor se zajišťovací pružinou,0 2,5 4,8/5,8/ 6,8 x 0,8 CuSn/Sn B 74 8KW STANDARD POWER TIMER 0,5,0 4,8/5,8/ 6,8 x 0,8 CuFe/Sn B 77 8KW Plochý dutinkový konektor,5 2,5 4,8/5,8/ 6,8 x 0,8 CuFe/Sn B 78 8KW ,5 4,0 4,8/5,8/ 6,8 x 0,8 CuFe/Sn B 79 8KW Pro utěsnění jednotlivých vodičů,5 2,5 4,8/5,8/ 6,8 0,8 CuFe/Sn B 80 8KW ,5 5,8 0,8 CuFe/Sn B 8 8KW Plochá zástrčka se symetrickým zajišťovacím výstupkem,5 2,5 5,8 0,8 CuFe/Sn B 82 8KW ,5 4 5,8 0,8 CuFe/Sn B 83 8KW Se symetrickým zajišťovacím výstupkem pro utěsnění jednotlivých vodičů,5 2,5 5,8 0,8 CuFe/Sn B 84 8KW

107 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo STANDARD POWER TIMER Utěsnění jednotlivých vodičů 2,2 3,0 Bílý silikon B 205 9GD Záslepka Černý silikon B 206 9GD MAXI POWER TIMER 2,5 4,0 9,5,2 CuNi/Sn B 98 8KW Plochý dutinkový konektor pro utěsnění jednotlivých vodičů 4,0 6,0 9,5,2 CuNi/Sn B 99 8KW ,0 0,0 9,5,2 CuNi/Sn B 200 8KW MAXI POWER TIMER Utěsnění jednotlivých vodičů 4,7 5,3 mm Modrý silikon B 208 9GD Utěsnění jednotlivých vodičů 5,8 6,6 mm Světle modrý silikon B 209 9GD

108 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo KONEKTOR CIC 0,5,5,6 CuZn/Sn B 59 8KW Dutinkový kontakt,0 2,5,6 CuSn/Sn B 60 8KW ,5,5,6 CuZn/Sn B 6 8KW Kolíkový kontakt,0 2,5,6 CuZn/Sn B 62 8KW KONEKTOR, TYP III PRO ŘADU M 0,75,5,6 CuZn/Sn B 96 8KW Dutinkový kontakt 0,2 0,56,6 CuSn/Sn B 97 8KW ,75,5,6 CuZn/Sn B 85 8KW Kolíkový kontakt 0,2 0,56,6 CuSn/Sn B 86 8KW

109 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo KONEKTOR CI 2 Dutinkový kontakt 0,5,0,6 CuSn/Sn B 57 8KW Kolíkový kontakt 0,5,5,6 CuZn/Sn B 7 8KW KONEKTOR, MATE-N-LOCK Dutinkový kontakt 0,5,0 2, CuZn/Sn B 55 8KW Kolíkový kontakt 0,5,0 2, CuZn/Sn B 207 8KW

110 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo KONEKTOR, UNIVERZÁLNÍ, MATE-N-LOCK 0,5 2, 2, CuSn/Sn B 69 8KW Dutinkový kontakt,5 2,5 2, CuZn/Sn B 70 8KW ,5,5 2, CuZn/Sn B 67 8KW Kolíkový kontakt,5 2,5 2, CuZn/Sn B 68 8KW KABELOVÁ SPOJKA, PRO SYSTÉM KRUHOVÝCH KONEKTORŮ CONI 0,75,5 Ø,6 CuZn/frSn B 70 8KW Dutinka,5 2,5 Ø,6 CuZn/frSn B 6 8KW ,75,5 Ø,6 CuSn/frSn B 7 8KW Zástrčka,5 2,5 Ø,6 CuZn/frSn B 7 8KW

111 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo SYSTÉM KRUHOVÝCH KONEKTORŮ RAM,5 2,5 Ø 3,5 CuZn/frSn B 72 8KW Dutinka 4,0 6,0 Ø 3,5 CuSn/frSn B 25 8KW ,5 2,5 Ø 3,5 CuSn/frSn B 73 8KW Zástrčka 4,0 6,0 Ø 3,5 CuSn/frSn B 24 8KW PLOCHÝ DUTINKOVÝ KONEKTOR MDK5 0,5,0 2,8/4,8 x 0,8 CuSn/frSn B 76 8KW Dutinka,5 2,5 2,8/4,8 x 0,8 CuSn/frSn B 77 8KW

112 4.. Neizolované lisovací spojky Popis Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo PLOCHÝ DUTINKOVÝ KONEKTOR DFK 2,5 2,5 4,8 6,3 0,8 CuSn/frSn B 78 8KW Dutinka 2,5 4,0 4,8 6,3 0,8 CuSn/frSn B 79 8KW PLOCHÝ DUTINKOVÝ KONEKTOR AFK 4.8 (ČELIST OTOČENÁ O 90 K DFK) Dutinka 0,5,0 4,8 6,3 0,8 CuFe/frSn B 27 8KW PLOCHÝ DUTINKOVÝ KONEKTOR METRI PACK,0 2,0 6,3 0,8 CuZn/Sn B 24 8KW Dutinka 2,5 4,0 6,3 0,8 CuZn/Sn B 242 8KW

113 4.. Neizolované lisovací spojky Průřez kabelu v mm² Otvor oka Ø mm Jmenovitá velikost dle DIN Obsah Zkrácené označení číslo 3,2 (M3) 3 2,5 00 B 8 8KW ,3 (M4) 4 2,5 00 B 9 8KW ,3 (M5) 5 2,5 00 B 20 8KW ,5 (M6) 6 2,5 00 B 2 8KW ,3 (M4) B 22 8KW ,3 (M5) B 23 8KW ,5 (M6) B 24 8KW ,4 (M8) 8-6 B 25 8KW ,3 (M5) 5-0 B 26 8KW ,5 (M6) 6-0 B 27 8KW ,4 (M8) 8-0 B 28 8KW ,5 (M0) 0-0 B 29 8KW ,3 (M5) 5-6 B 30 8KW ,5 (M6) 6-6 B 3 8KW ,4 (M8) 8-6 B 32 8KW ,5 (M0) 0-6 B 33 8KW ,5 (M6) B 34 8KW ,4 (M8) B 35 8KW ,5 (M0) B 36 8KW ,5 (M6) B 37 8KW ,4 (M8) B 38 8KW ,5 (M0) B 39 8KW ,4 (M8) 8-0 B 40 8KW ,5 (M0) 0-0 B 4 8KW ,0 (M2) 2-0 B 42 8KW ,4 (M8) B 48 8KW ,5 (M0) B 49 8KW (M2) B 53 8KW ,5 (M0) B 8KW (M2) B 5 8KW (M2) B 52 8KW NEPÁJENÁ TRUBIČKOVÁ KABELOVÁ OKA, DIN >,0 2,5 > 2,5 6,0 > 6,0 0,0 > 0,0 6,0 > 6,0 25,0 > 25,0 35,0 > 35,0,0 >,0 70,0 > 70,0 95,0 > 95,0 20,0 4

114 4.. Neizolované lisovací spojky Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Obsah Zkrácené označení číslo PLOCHÝ DUTINKOVÝ KONEKTOR 0,5,0 4,8 0,8 CuZn/bk 00 B 94 8KW ,75,5 6,3 0,8 CuZn/bk 00 B 5 8KW ,5 2,5 6,3 0,8 CuZn/Ag 00 B 92 8KW ,5 2,5 6,3 0,8 CuZn/bk 00 B 52 8KW ,5 2,5 6,3 0,8 CuZn/bk 0 8KW ,0 6,0 9,5,2 CuZn/bk B 95 8KW ,5,5 6,3 0,8 CuSn/Sn 00 B 93 8KW PLOCHÝ DUTINKOVÝ KONEKTOR, S ARETACÍ Průřez kabelu v mm² 0,5,0,5 2,5 Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo 2,8 0,8 CuSn/Sn B 00 8KW ,8 0,8 CuZn/Sn B 64 8KW ,3 0,8 CuZn/bk B 03 8KW ,3 0,8 CuZn/Ag B 243 8KW ,3 0,8 CuZn/Sn B 54 8KW ,3 0,8 CuZn/Sn 8KW ,3 0,8 CuZn/Ag B 04 8KW Pájecí kolík 6,3 0,8 CuSn/frSn 8KW ,5 2,5 6,3 0,8 CuSn/Ag B 05 8KW PLOCHÁ ZÁSTRČKA 0,5,0 2,8 0,8 CuZn/bk B 85 8KW ,5,0 6,3 0,8 CuZn/Sn B 56 8KW ,5 2,5 6,3 0,8 CuZn/bk B 86 8KW

115 4.. Neizolované lisovací spojky Průřez kabelu v mm² Rozměry zástrčky v mm Materiál / povrch Zkrácené označení číslo PLOCHÁ ZÁSTRČKA, S ARETACÍ 0,5,0,5 2,5 2,8 0,8 CuZn/Sn B 90 8KW ,3 0,8 CuZn/frSn B 88 8KW ,3 0,8 CuZn/frSn B 57 8KW ,3 0,8 CuZn/Ag B 89 8KW ROZVADĚČ 0,5,0 6,3 0,8 CuZn/bk B 58 8KW ,5 2,5 6,3 0,8 CuZn/Sn B 82 8KW ROZVADĚČ, DVOJITÝ 6,3 0,8 CuZn/bk B 59 8KW ROZVADĚČ, TROJITÝ 6,3 0,8 CuZn/Sn B 60 8KW SPOJKA 45 6,3 0,8 Ø 4,2 CuZn/Sn B 23 8KW

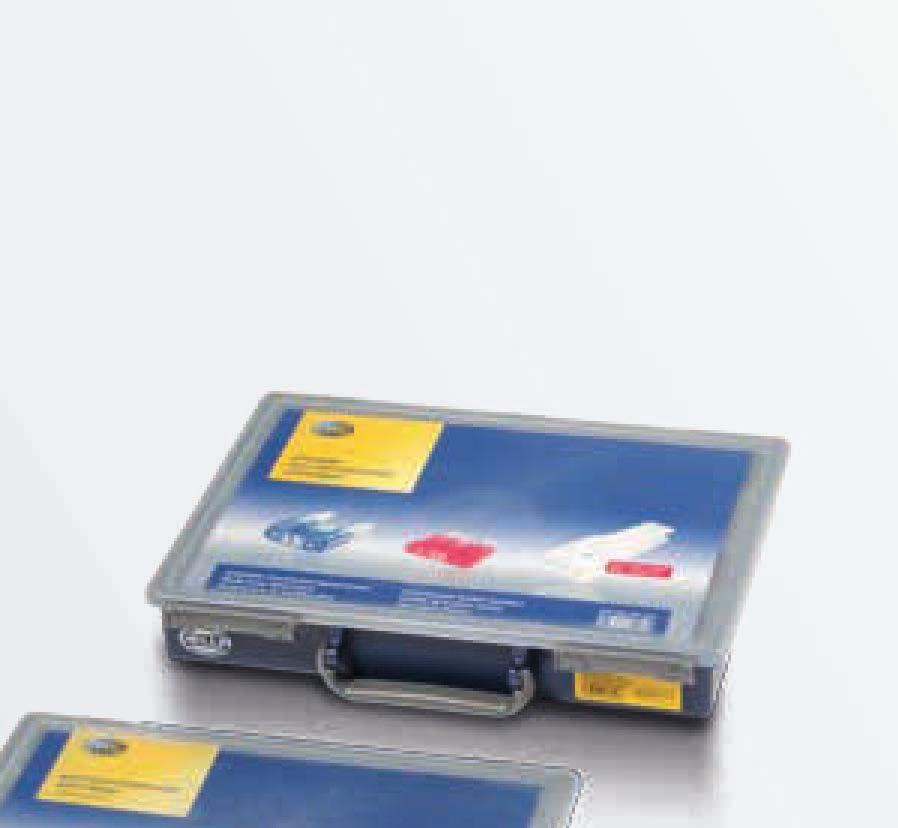

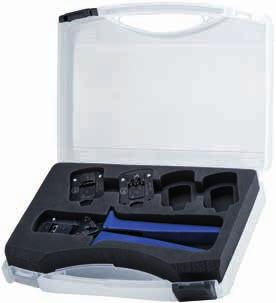

116 4.. Neizolované lisovací spojky Popis číslo kufříkové sady KUFŘÍKOVÁ SADA NEIZOLOVANÝCH LISOVACÍCH SPOJEK Složení: různé neizolované spojky (Množství při doobjednávání neodpovídá počtu v sadě, ne všechny položky lze doplnit.) 8KW Popis Průřez kabelu v mm² Rozměry zástrčky v mm Množství v sadě Zkrácené označení číslo 4 OBSAH KUFŘÍKOVÉ SADY NEIZOLOVANÝCH LISOVACÍCH SPOJEK Plochý dutinkový konektor s aretací 0,5,0 NÁHRADNÍ DÍLY K DOPLNĚNÍ 2,8 0,8 B 00 8KW ,8 0,8 B 64 8KW ,3 0,8 B 03 8KW ,5 2,5 6,3 0,8 B 54 8KW Plochý dutinkový konektor s aretací, příčná čelist,5 2,5 6,3 0,8 20 B 05 8KW ,8 0,8 B 90 8KW ,5,0 Plochá zástrčka s aretací 6,3 0,8 B 88 8KW ,5 2,5 6,3 0,8 B 57 8KW Plochý dutinkový konektor 0,5,0 4,8 0,8 B 94 8KW ,75,5 6,3 0,8 B 5 8KW Plochý dutinkový konektor, příčná čelist 0,5,5 6,3 0,8 20 B 93 8KW Plochý dutinkový konektor,5 2,5 6,3 0,8 B 52 8KW ,0 6,0 9,5,2 B 95 8KW Plochá zástrčka,5 2,5 6,3 0,8 B 86 8KW Rozvaděč, dvojitý 6,3 0,8 20 B 59 8KW Rozvaděč, trojitý 6,3 0,8 20 B 60 8KW Rozvaděč,5 2,5 6,3 0,8 20 B 82 8KW Spojka, dvojitá 6,3 0,8 20 Plochá zástrčka, 45 6,3 0,8 20 Plochá zástrčka, Ø 5,3 mm 6,3 0,8 20 4

117 4..2 Izolované lisovací spojky se smršťovací izolací (Duraseal) 4 Použití Izolované lisovací spojky Duraseal disponují smršťovací nylonovou čepičkou opatřenou lepidlem, jejíž pomocí lze zhotovit vodotěsné spojení mezi kabelem a kontaktem. Za tímto účelem se nylonová čepička zahřeje horkovzdušnou pistolí (nebo jiným zdrojem tepla) na teplotu asi 35 C. Při této teplotě materiál čepičky pevně obepne kabel. Není tak třeba používat další způsoby izolace (například smršťovací bužírky nebo izolační pásku). Přednosti výrobního programu Připojení kabelu a utěsněná izolace v jediném výrobku Pestrý sortiment se všemi běžnými způsoby vytvoření kontaktu Červená poznávací barva: lisovací spojka pro kabely o průřezu 0,5 mm² Modrá poznávací barva: lisovací spojka pro kabely o průřezu,5 2,5 mm² Žlutá poznávací barva: lisovací spojka pro kabely o průřezu 4 6 mm² 5

118 4..2 Izolované lisovací spojky se smršťovací izolací (Duraseal) Barva Průřez kabelu v mm² Rozměry zástrčky v mm / oko Izolační materiál Zkrácené označení číslo PLOCHÝ DUTINKOVÝ KONEKTOR, PLNĚ IZOLOVANÝ 2,8 0,5 Nylon A 6 8KW ,5,0 4,8 0,5 Nylon A 62 8KW ,3 0,8 Nylon A 00 8KW ,5 2,5 6,3 0,8 Nylon A 0 8KW ,0 6,0 6,3 0,8 Nylon A 63 8KW PLOCHÁ ZÁSTRČKA 0,5,0 6,3 0,8 Nylon A 02 8KW ,5 2,5 6,3 0,8 Nylon A 03 8KW PRSTENCOVÁ SPOJKA 4 0,5,0,5 2,5 4,0 6,0 4,3 (M4) Nylon A 04 8KW ,3 (M5) Nylon A 06 8KW ,3 (M4) Nylon A 05 8KW ,3 (M5) Nylon A 07 8KW ,5 (M6) Nylon A 09 8KW ,4 (M8) Nylon A 8KW ,5 (M0) Nylon A 54 8KW ,3 (M5) Nylon A 08 8KW ,5 (M6) Nylon A 0 8KW ,4 (M8) Nylon A 2 8KW ,5 (M0) Nylon A 55 8KW VIDLICOVÁ SPOJKA 4,3 (M4) Nylon A 57 8KW ,5 2,5 5,3 (M5) Nylon A 58 8KW KRUHOVÁ ZÁSTRČKA 0,5,0 Ø 4 Nylon A 65 8KW ,5 2,5 Ø 5 Nylon A 66 8KW KRUHOVÉ DUTINKOVÉ KONEKTORY, PLNĚ IZOLOVANÉ 0,5,0 Ø 4 Nylon A 67 8KW ,5 2,5 Ø 5 Nylon A 68 8KW STYKOVÁ SPOJKA 0,5,0 Nylon A 3 8KW ,5 2,5 Nylon A 4 8KW ,0 6,0 Nylon A 5 8KW

119 4..2 Izolované lisovací spojky se smršťovací izolací (Duraseal) KUFŘÍKOVÁ SADA LISOVACÍCH SPOJEK DURASEAL Popis číslo kufříkové sady Složení: různé lisovací spojky Duraseal (Množství při doobjednávání neodpovídá počtu v sadě.) 8KW Popis Průřez kabelu v mm² Šířka zástrčky v mm / otvor oka Množství v sadě Zkrácené označení číslo OBSAH KUFŘÍKOVÉ SADY LISOVACÍCH SPOJEK DURASEAL NÁHRADNÍ DÍLY K DOPLNĚNÍ 0,5,0 5 A 3 8KW Styková spojka,5 2,5 5 A 4 8KW ,0 6,0 5 A 5 8KW Plochý dutinkový konektor 0,5,0 6,3 0,8 5 A 00 8KW ,5 2,5 6,3 0,8 5 A 0 8KW Plochá zástrčka 0,5,0 6,3 0,8 5 A 02 8KW ,5 2,5 6,3 0,8 5 A 03 8KW Kruhový dutinkový konektor,5 2,5 Ø 5,0 5 A 68 8KW Kruhová zástrčka,5 2,5 Ø 5,0 5 A 66 8KW M5 5 A 07 8KW ,5 2,5 M6 5 A 09 8KW Prstencová spojka M8 5 A 8KW ,0 6,0 M5 5 A 08 8KW M6 5 A 0 8KW Vidlicová spojka,5 2,5 M4 5 A 57 8KW M5 5 A 58 8KW

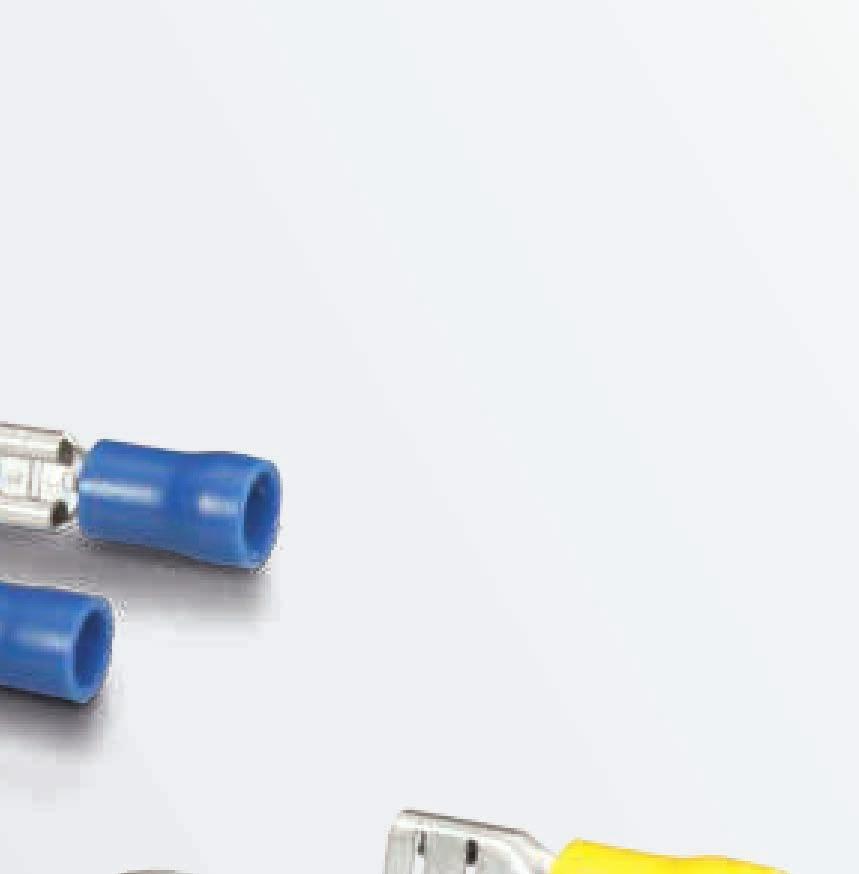

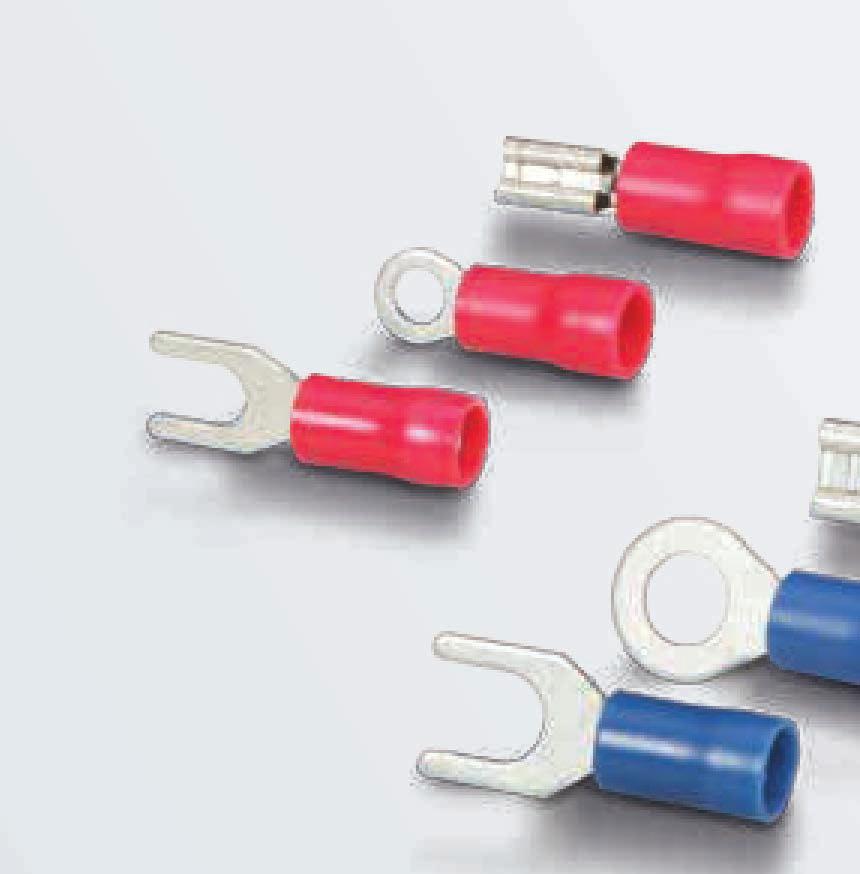

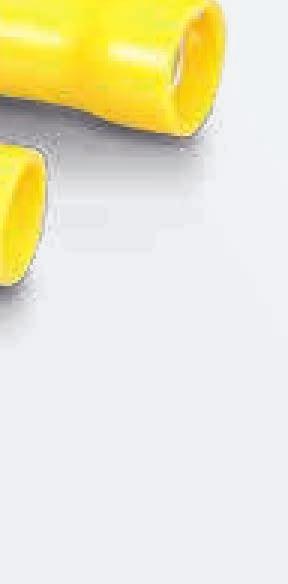

120 4..3 Izolované lisovací spojky 4 Použití Izolované lisovací spojky se na barevném konci lisují odpovídajícím nástrojem a vytvářejí tak spolehlivý a pevný kontakt s kabelem. Izolačním materiálem je buď PVC (max. teplotní zatížitelnost 80 C), nebo nylon (max. 05 C). Izolační dutinka disponuje speciálním trychtýřovitým tvarem Easy Entry, který zaručuje lepší zavádění kabelu. Přednosti výrobního programu Připojení kabelu a izolace v jediném výrobku Pestrý sortiment se všemi běžnými způsoby vytvoření kontaktu Červená poznávací barva: lisovací spojka pro kabely o průřezu 0,5,0 mm² Modrá poznávací barva: lisovací spojka pro kabely o průřezu,5 2,5 mm² Žlutá poznávací barva: lisovací spojka pro kabely o průřezu 4,0 6,0 mm² 8

121 4..3 Izolované lisovací spojky Barva Průřez kabelu v mm² Rozměry zástrčky v mm Izolační materiál Obsah Zkrácené označení číslo PLOCHÉ DUTINKOVÉ KONEKTORY 0,5,0,5 2,5 2,8 0,5 PVC 0 A 0 8KW ,8 0,5 PVC 00 A 8KW ,8 0,5 PVC 00 A 5 8KW ,3 0,8 PVC 5 A 03 8KW ,3 0,8 PVC 00 A 52 8KW ,3 0,8 PVC 000 8KW ,8 0,5 PVC 00 A 36 8KW ,8 0,8 PVC 00 A 37 8KW ,3 0,8 PVC 5 A 04 8KW ,3 0,8 PVC 00 A 53 8KW ,3 0,8 PVC 000 8KW ,5 3,0 7,7 0,8 PVC A 55 8KW ,3 0,8 PVC A 54 8KW ,0 6,0 6,3 0,8 PVC 000 8KW PLOCHÉ DUTINKOVÉ KONEKTORY, PLNĚ IZOLOVANÉ 9,5,2 PVC A 56 8KW ,5,0 6,3 0,8 PVC A 82 8KW ,3 0,8 PVC 000 8KW ,3 0,8 PVC 8 A 9 8KW ,5 2,5 6,3 0,8 PVC A 83 8KW ,3 0,8 PVC 000 8KW ,0 6,0 6,3 0,8 PVC A 73 8KW PLOCHÁ ZÁSTRČKA 0,5,0 2,8 0,8 PVC 00 A 38 8KW ,3 0,8 PVC 00 A 59 8KW ,5 2,5 6,3 0,8 PVC 5 A 07 8KW ,3 0,8 PVC 00 A 60 8KW ,0 6,0 6,3 0,8 PVC A 39 8KW PLOCHÁ ZÁSTRČKA, PLNĚ IZOLOVANÁ 0,5,5 6,3 0,8 PVC A 40 8KW ,5 2,5 6,3 0,8 PVC A 4 8KW ,0 6,0 6,3 0,8 PVC 25 A 42 8KW Pro 8KV až 8KV (str. 30) ROZVADĚČ 0,5,0 6,3 0,8 PVC A 57 8KW ,5 2,5 6,3 0,8 PVC A 58 8KW KRUHOVÁ ZÁSTRČKA 0,5,0 Ø 4,0 PVC 00 A 6 8KW Ø 4,0 PVC 000 8KW ,5 2,5 Ø 5,0 PVC 00 A 62 8KW ,0 6,0 Ø 5,0 PVC A 43 8KW KRUHOVÉ DUTINKOVÉ KONEKTORY 0,5,0 Ø 4,0 PVC 0 A 0 8KW Ø 4,0 PVC A 63 8KW ,5 2,5 Ø 5,0 PVC A 64 8KW ,0 6,0 Ø 5,0 PVC A 44 8KW

122 4..3 Izolované lisovací spojky Barva Průřez kabelu v mm² Otvor oka v mm Izolační materiál Obsah Zkrácené označení číslo 3,2 (M3) 4,3 (M4) 5,3 (M5) 6,5 (M6) 8,4 (M8) 0,5 (M0) 3,7 4,3 (M4) 5,3 (M5) 6,5 (M6) 6,5 (M6) 8,4 (M8) 0,5 (M0) 4,3 (M4) 5,3 (M5) 6,5 (M6) 8,4 (M8) 0,5 (M0) PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC A 65 A 67 A 69 A 6 A 7 A 8 A 66 A 68 A 70 A 5 A 72 A 74 A 9 A 20 A 7 A 73 A 75 A 76 8KW KW KW KW KW KW KW KW KW KW KW KW KW KW KW KW KW KW ,2 (M3) 4,3 (M4) 5,3 (M5) 6,5 (M6) PVC PVC PVC PVC A 2 A 22 A 23 A 24 8KW KW KW KW PRSTENCOVÁ SPOJKA 0,5,0,5 2,5 4,0 6,0 4 VIDLICOVÁ SPOJKA 0,5,0 4,3 (M4) PVC 00 A 25 8KW ,3 (M5) PVC A 77 8KW ,5 (M6) PVC 00 A 26 8KW ,3 (M5) PVC A 27 8KW ,5 (M6) PVC A 28 8KW ,4 (M8) PVC A 29 8KW ,5 2,5 5,3 (M5) PVC 00 A 78 8KW Průřez kabelu v mm² Rozměry zástrčky v mm Izolační materiál Obsah Zkrácené označení číslo PVC PVC PVC PVC PVC PVC A 79 A 8 8KW KW KW KW KW KW I 8KV ,2 2,5,5 2,5 4,0 6,0 Barva STYKOVÁ SPOJKA 0,5,0,5 2,5 4,0 6,0 A 7 A 80 SADA KABELOVÝCH SPOJEK Složení: 5 odbočná kabelová spojka 8KV (str. 30) a 5 plochá zástrčka, plně izolovaná 8KW (str. 9),0 2,5 20 6,3 0,8 PVC 0

123 4..3 Izolované lisovací spojky Barva Průřez kabelu v mm² Otvor oka v mm Izolační materiál Obsah Zkrácené označení číslo 3,2 (M3) 4,3 (M4) 5,3 (M5) 6,5 (M6) 8,4 (M8) 0,5 (M0) 3,7 4,3 (M4) 5,3 (M5) 6,5 (M6) 8,4 (M8) 0,5 (M0) 4,3 (M4) 5,3 (M5) 6,5 (M6) 8,4 (M8) 0,5 (M0) Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon Nylon A78 A79 A80 A8 A82 A83 A84 A85 A86 A87 A88 A89 A90 A9 A92 A93 A94 8KW KW KW KW KW KW KW KW KW KW KW KW KW KW KW KW KW ,2 (M3) 5,3 (M5) 5,3 (M5) 6,5 (M6) 5,3 (M5) 6,5 (M6) 8,4 (M8) Nylon Nylon Nylon Nylon Nylon Nylon Nylon A20 A202 A203 A204 A205 A206 A207 8KW KW KW KW KW KW KW Průřez kabelu v mm² Rozměry zástrčky v mm Izolační materiál Obsah Zkrácené označení číslo 0,5,0 Ø,9 Nylon 00 A98 8KW ,5 2,5 Ø,9 Nylon 00 A99 8KW ,0 6,0 Ø 2,7 Nylon A200 8KW ,5,0 Nylon 00 A95 8KW ,5 2,5 Nylon A96 8KW ,0 6,0 Nylon A97 8KW ,5,0,5 2,5 4,0 6,0 4 VIDLICOVÁ SPOJKA 0,5,0,5 2,5 4,0 6,0 Barva DRÁTOVÉ DUTINKY S KOLÍKEM STYKOVÁ SPOJKA 2

124 4..3 Izolované lisovací spojky Popis číslo kufříkové sady KUFŘÍKOVÁ SADA IZOLOVANÝCH LISOVACÍCH SPOJEK Složení: různé lisovací spojky, odbočná spojka, spojka a lisovací kleště 8KW (Množství při doobjednávání neodpovídá počtu v sadě.) Popis Průřez kabelu v mm² Šířka zástrčky v mm / otvor oka Množství v sadě Zkrácené označení číslo 4 OBSAH KUFŘÍKOVÉ SADY LISOVACÍCH SPOJEK NÁHRADNÍ DÍLY K DOPLNĚNÍ Kruhový dutinkový konektor 0,5,0 Ø 4,0 20 A 63 8KW Kruhová zástrčka 0,5,0 Ø 4,0 20 A 6 8KW Plochý dutinkový konektor 0,5,0 2,8 0,5 20 A 8KW ,5,0 6,3 0,8 20 A 52 8KW Plochý dutinkový konektor, plně izolovaný 0,5,0 6,3 0,8 20 A 82 8KW Plochý dutinkový konektor,5 2,5 6,3 0,8 20 A 53 8KW Plochá zástrčka 0,5,0 6,3 0,8 20 A 59 8KW ,5 2,5 6,3 0,8 20 A 60 8KW ,5,0 M4 20 A 67 8KW ,5,0 M5 20 A 69 8KW ,5 2,5 M4 20 A 68 8KW Prstencová spojka,5 2,5 M5 20 A 70 8KW ,5 2,5 M6 20 A 72 8KW ,0 6,0 M5 20 A 7 8KW ,0 6,0 M6 20 A 73 8KW Styková spojka,5 2,5 20 A 80 8KW Vidlicová spojka,5 2,5 M5 20 A 78 8KW Rozvaděč,5 2,5 2,8 0,5 20 A 58 8KW Odbočná kabelová spojka 20 I 8KW Spojka 6,3 0,8 20 A 84 8KW Kleště na lisovací spojky 8PE

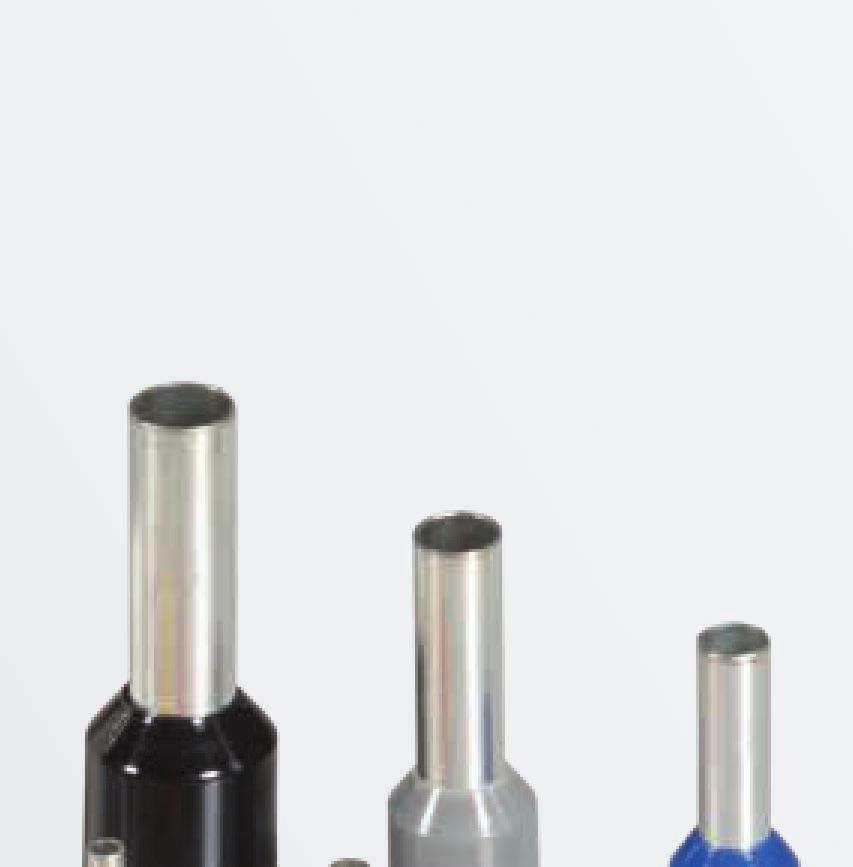

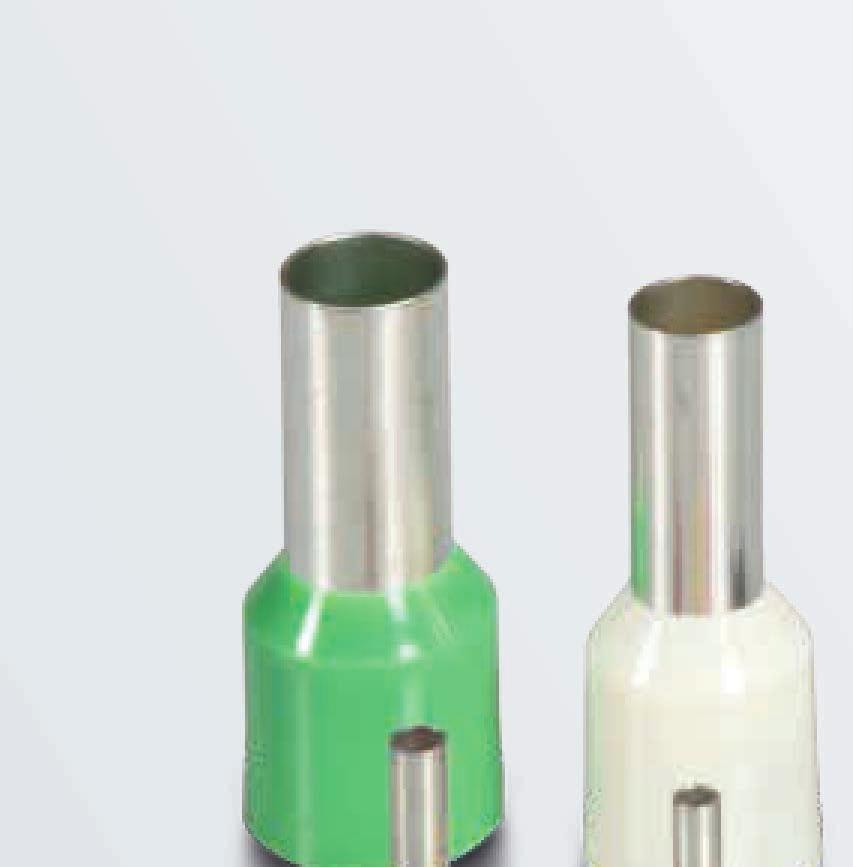

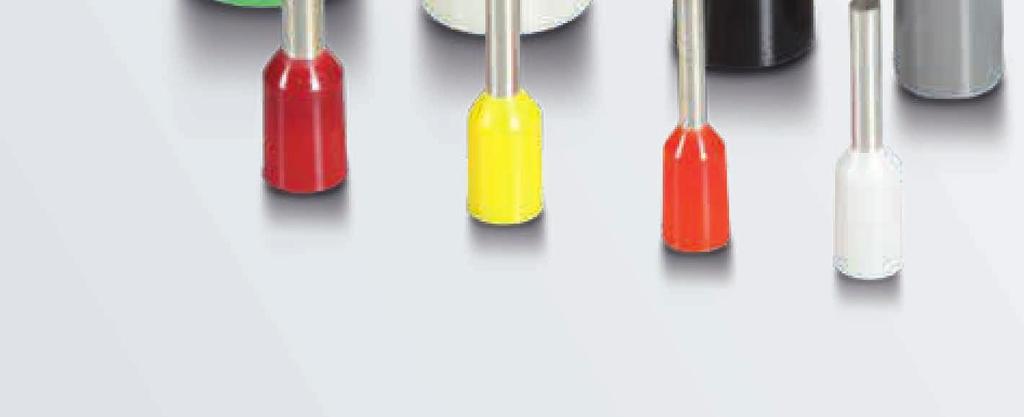

125 4..4 Koncové dutinky 4 Použití Koncové dutinky zamezují roztřepení jednotlivých lanek vícedrátových měděných kabelů a usnadňují jejich zavádění do svorek. Koncová dutinka se za tímto účelem přilisuje na odizolovanou část kabelu. V závislosti na použitém nástroji může mít nalisovaná dutinka různé tvary. Konstrukčním provedením a rozměry odpovídá náš výrobní program normě DIN Materiál je vyroben z mědi s poniklovaným povrchem a plastové dutinky z PVC. Přednosti výrobního programu Precizní, maximálně přesné svazkování konců kabelů S izolační pomůckou pro zavádění Pokrytí všech běžných průřezů 23

126 4..4 Koncové dutinky Barva Průřez kabelu v mm² Celková délka / délka kovové dutinky Obsah Zkrácené označení číslo KONCOVÉ DUTINKY 0,5 4,0/8,0 mm 00 A 45 8KW ,75 4,0/8,0 mm 00 A 46 8KW ,0 4,6/8,2 mm 00 A 47 8KW ,5 4,6/8,2 mm 00 A 48 8KW ,5 5,2/8,2 mm 00 A 49 8KW ,0 6,5/9,0 mm A 8KW ,0 20,0/2,0 mm 00 A 5 8KW ,0 2,5/2,0 mm 00 A 52 8KW ,0 22,2/2,0 mm A 53 8KW

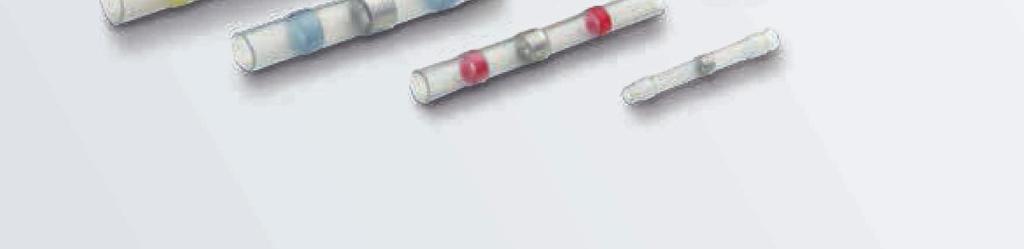

127 4.2 Pájené spojky 4.2. Pájecí návlačky CWT 4 Použití Pájené spojky představují kromě lisovaných a krimpovaných spojů další možnost, jak propojovat kabely. Při jejich použití se konec kabelu zbavený pláště zavede do spojky a následně se opatří předehřátou pájecí kapalinou. Po vychladnutí pájky je zhotoveno spolehlivé a pevné spojení. Přednosti výrobního programu Široká paleta výrobků pro všechny běžné průřezy kabelů Spolehlivý způsob propojení i pro aplikace citlivé na vysoké teploty Řešení pro aplikace citlivé na vysoké teploty, u nichž nelze použít tradiční pájení, představují smršťovací pájecí spojky. Tyto spojky se zahřívají horkovzdušnou pistolí. Proud vzduchu roztaví integrovaný prstenec z cínové pájky a smrští dva boční těsnicí kroužky opatřené lepidlem. Spoj je po zahřátí spájený, plně izolovaný a mechanicky odlehčený. Hodí se ke kvalitnímu spojování jednotlivých kabelů nebo k uzemnění stínění koaxiálních kabelů. 25

128 4.2. Pájecí návlačky CWT Barva Průřez kabelu v mm² Max. Ø izolace v mm Obsah Zkrácené označení číslo 2 0,3 0,8,7 A 77 8KW ,8 2,0 2 2,0 4,0 2 4,0 6,0 2,7 4,5 6,0 A 74 A 75 A 76 8KW KW KW PÁJECÍ NÁVLAČKY CWT Transparentní Pájené spojky dle DIN 462 Průřez kabelu v mm² Průměr otvoru oka v mm Jmenovitá velikost dle DIN Obsah Zkrácené označení číslo 5,3 (M5) 5 2,5 00 B 29 8KW ,5 (M6) 6 2,5 00 B 220 8KW ,5 (M6) 6-6 B 22 8KW ,4 (M8) 8-6 B 222 8KW ,5 (M0) 0-6 B 223 8KW ,5 (M6) B 224 8KW ,4 (M8) B 225 8KW ,5 (M0) B 226 8KW ,5 (M6) B 227 8KW ,4 (M8) B 228 8KW ,5 (M0) B 229 8KW ,0 (M2) B 230 8KW ,4 (M8) B 23 8KW ,5 (M0) B 232 8KW ,0 (M2) B 233 8KW ,4 (M8) B 234 8KW ,5 (M0) B 235 8KW ,0 (M2) B 236 8KW ,5 (M0) 0-5 B 237 8KW ,0 (M2) 2-5 B 238 8KW ,5 (M0) B 239 8KW ,0 (M2) B 240 8KW PÁJENÉ SPOJKY DLE DIN >,0 2,5 > 2,5 6,0 > 6,0 0,0 > 0,0 6,0 > 6,0 25,0 > 25,0 35,0 > 35,0,0 >,0 70,0 26

129 4.3 Krabice na kabelové spojky 4 Použití Při propojování různých vícežilových kabelů je velice snadné ztratit přehled. Krabice na kabelové spojky HELLA nabízejí pro tyto případy bezpečné a snadno použitelné řešení, které zajistí dokonalý pořádek. Potřebnou ochranu jednotlivých žil zajišťuje uzavíratelná žáruvzdorná konstrukce. Přednosti výrobního programu Kompaktní konstrukce Snadná a spolehlivá manipulace Různé velikosti a způsoby vytvoření kontaktu 27

130 4.3 Krabice na kabelové spojky Popis Stupeň krytí Rozměry v mm Počet pólů Obsah číslo PROPOJOVACÍ KRABICE Propojovací krabice se šroubovými přípojkami pro kabely do 6 mm² = Ø 4,3 mm IP 52 25,0 73,0 43,0 6pól. 8KV Propojovací krabice se šroubovými přípojkami pro kabely do 6 mm² = Ø 3,5 mm IP 52 25,0 73,0 43,0 8pól. 8KV Propojovací krabice s 8 2 nožovými přípojkami (6,3 0,8 mm) IP 52 25,0 73,0 43,0 8pól. 8KV Propojovací krabice s 8 4 nožovými přípojkami (6,3 0,8 mm) IP 52 25,0 73,0 43,0 8pól. 8KV

131 4.3 Krabice na kabelové spojky Popis Stupeň krytí Rozměry v mm Počet pólů Obsah číslo PROPOJOVACÍ KRABICE Propojovací krabice se šroubovými přípojkami pro kabely do 6 mm² = Ø 3,5 mm IP 52 40,0 90,0 58,0 6pól. 8KV Propojovací krabice s 8 4 nožovými přípojkami (6,3 0,8 mm) IP 52 40,0 90,0 58,0 8pól. 8KV PROPOJOVACÍ KRABICE ADR Propojovací krabice dle požadavků ADR s 6 8 a 8 4 nožovými přípojkami (6,3 0,8 mm) a 2 metrickými vývodkami M25, 3 M20 a 8 M6 IP 69K 58 x 99 x 63 6pól. 20 8KV Propojovací krabice dle požadavků ADR s 6 8 a 8 4 nožovými přípojkami (6,3 0,8 mm) a 4 metrickými vývodkami 4 M20 IP 69K 58 x 99 x 63 8pól. 30 8KV

132 4.4 Další kabelové spojky Barva Průřez kabelu v mm² Obsah Zkrácené označení číslo ODBOČNÉ KABELOVÉ SPOJKY 0,3 0,75 25 I 52 8KV I 0 8KV ,8 2,0 25 I 8KV KV ,3 5,2 0 I 5 8KV ,5,0 I 6 8KV ,5 2,5 I 62 8KV ,0 6,0 25 I 63 8KV ODBOČNÝ KONEKTOR PVC Popis/ barva Rozměry Rozměry zástrčky v mm Počet pólů Obsah Zkrácené označení číslo Transparentní 54 x 2 x 7 6,3 0,8 0 I 57 8KV KABELOVÉ SPOJKY Transparentní 28,5 7,3 6,3 0,8 pól. 25 A 84 8KW Transparentní 20 6,4 6,3 0,8 2pól KW Transparentní 47, ,3 0,8 2pól. 0 8KV x 42 x 7 6,3 0,8 2pól. 0 8KV S 8 4 nožovými přípojkami (6,3 0,8 mm) 68 x 40 x 22 6,3 0,8 8KV Popis Počet pólů Obsah Zkrácené označení číslo SVÍTIDLOVÉ SVORKY, S MASIVNÍMI MOSAZNÝMI SVORKAMI Pro kabely do 2,5 mm² 2pól. 0 8KV Pro kabely do 4 mm² 2pól. 0 8KV Pro kabely do 0 mm² 2pól. 0 8KV Pro kabely do 6 mm² 2pól. 0 8KV

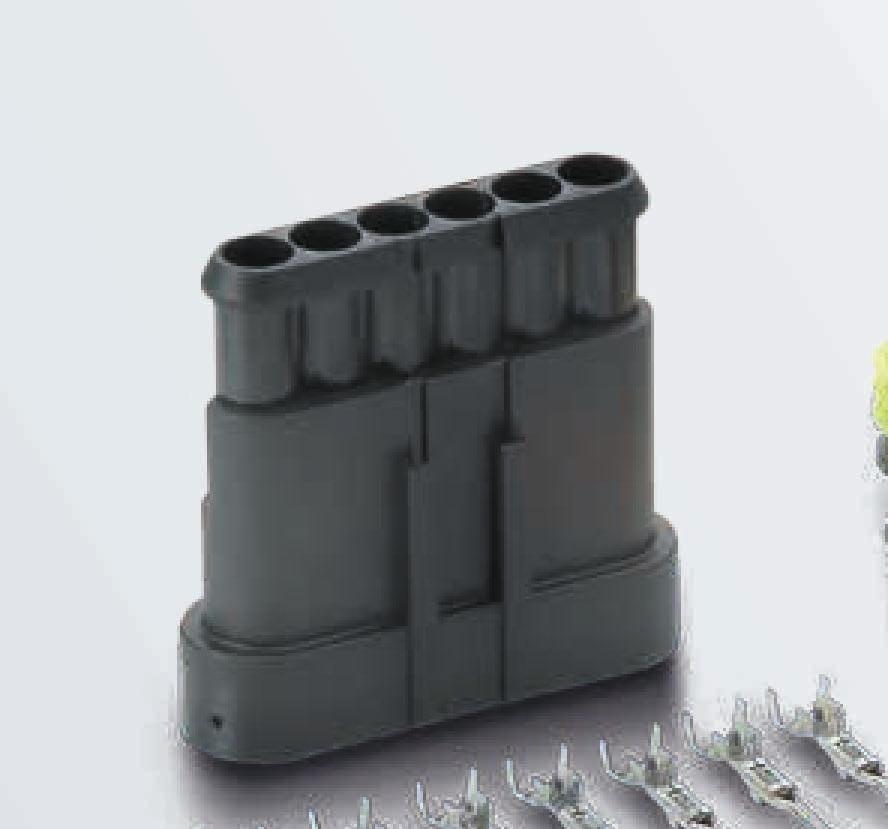

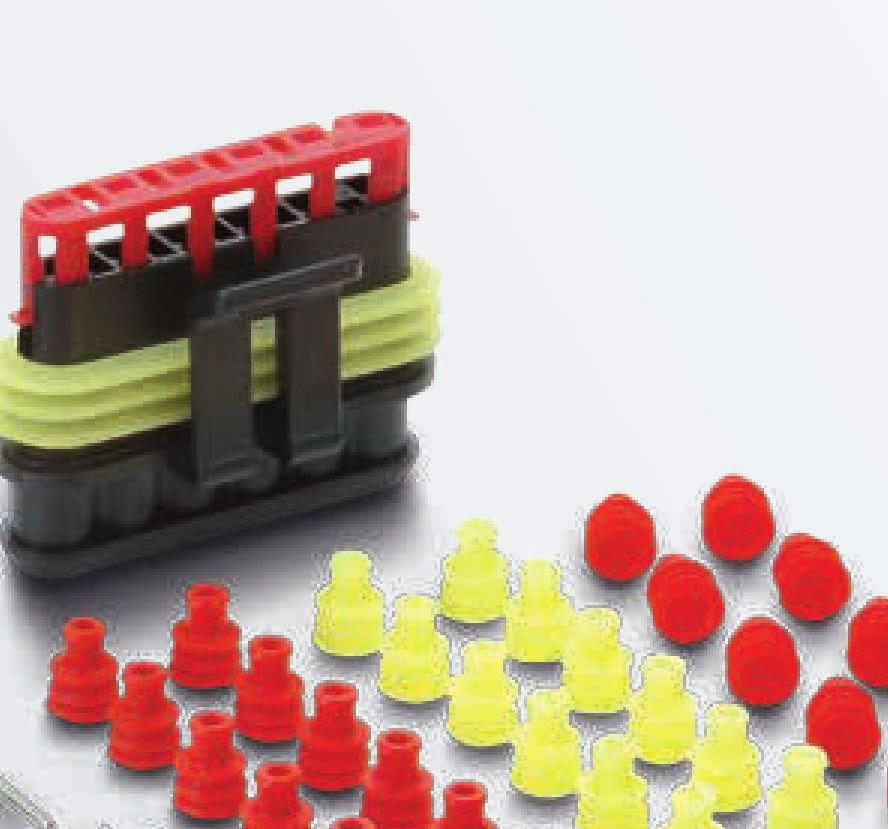

133 4.5 Konektory SUPERSEAL 4 Použití Konektory SUPERSEAL vyhovují požadavkům normy IEC 529 i DIN ISO 400 a mají stupeň krytí IP 67, který zaručuje maximální ochranu proti pronikání vody a prachu. Díky svým vlastnostem jsou konektory SUPERSEAL vhodné zejména pro aplikace, v nichž ostatní konektorové systémy kvůli silnému tlaku nebo vysoké vlhkosti narážejí na své limity. Přednosti výrobního programu Kvalita jako u originálních dílů Spolehlivé elektrické propojení Maximální ochrana před vnějšími vlivy Vhodný nástroj pro konektory SUPERSEAL najdete na straně 95. 3

134 4.5 Konektory SUPERSEAL Popis Počet pólů Obsah Zkrácené označení číslo SADY POUZDER KONEKTORŮ SUPERSEAL Po 2 kolíkových kontaktech,0,5 mm², dutinkových kontaktech,0,5 mm², po 2 těsněních jednotlivých vodičů pól. 0 B 03 8KW Po 3 kolíkových kontaktech,0,5 mm², dutinkových kontaktech,0,5 mm², po 4 těsněních jednotlivých vodičů, 2 záslepkách 2pól. 8 B 04 8KW Po 4 kolíkových kontaktech,0,5 mm², dutinkových kontaktech,0,5 mm², po 6 těsněních jednotlivých vodičů, 4 záslepkách 3pól. 26 B 05 8KW Po 5 kolíkových kontaktech,0,5 mm², dutinkových kontaktech,0,5 mm², po 8 těsněních jednotlivých vodičů, 6 záslepkách 4pól. 34 B 06 8KW

135 4.5 Konektory SUPERSEAL Popis Počet pólů Obsah Zkrácené označení číslo SADY POUZDER KONEKTORŮ SUPERSEAL Po 6 kolíkových kontaktech,0,5 mm², dutinkových kontaktech,0,5 mm², po 0 těsněních jednotlivých vodičů, 8 záslepkách 5pól. 42 B 07 8KW Po 7 kolíkových kontaktech,0,5 mm², dutinkových kontaktech,0,5 mm², po 2 těsněních jednotlivých vodičů, 0 záslepkách 6pól. B 08 8KW POUZDRO KONEKTORU SUPERSEAL Pouzdro s kolíky pól. 0 8JA Pouzdro s dutinkami pól. 0 8JA Pouzdro s kolíky 2pól. 0 8JA Pouzdro s dutinkami 2pól. 0 8JA

136 4.5 Konektory SUPERSEAL Popis Počet pólů Obsah Zkrácené označení číslo Pouzdro s kolíky 3pól. 0 8JA Pouzdro s dutinkami 3pól. 0 8JA Pouzdro s kolíky 4pól. 0 8JA Pouzdro s dutinkami 4pól. 0 8JA Pouzdro s kolíky 5pól. 0 8JA Pouzdro s dutinkami 5pól. 0 8JA Pouzdro s kolíky 6pól. 0 8JA Pouzdro s dutinkami 6pól. 0 8JA

137 4.5 Konektory SUPERSEAL Průřez kabelu v mm² Rozměry zástrčky v mm Obsah Zkrácené označení číslo KOLÍKOVÝ KONTAKT 0,75,5 B 43 8KW DUTINKOVÝ KONTAKT 0,75,5 B 44 8KW UTĚSNĚNÍ JEDNOTLIVÝCH VODIČŮ Ø,8 2,4 B 45 9GD Ø 2,6 3,3 B 46 9GD ZÁSLEPKA B 47 9GD

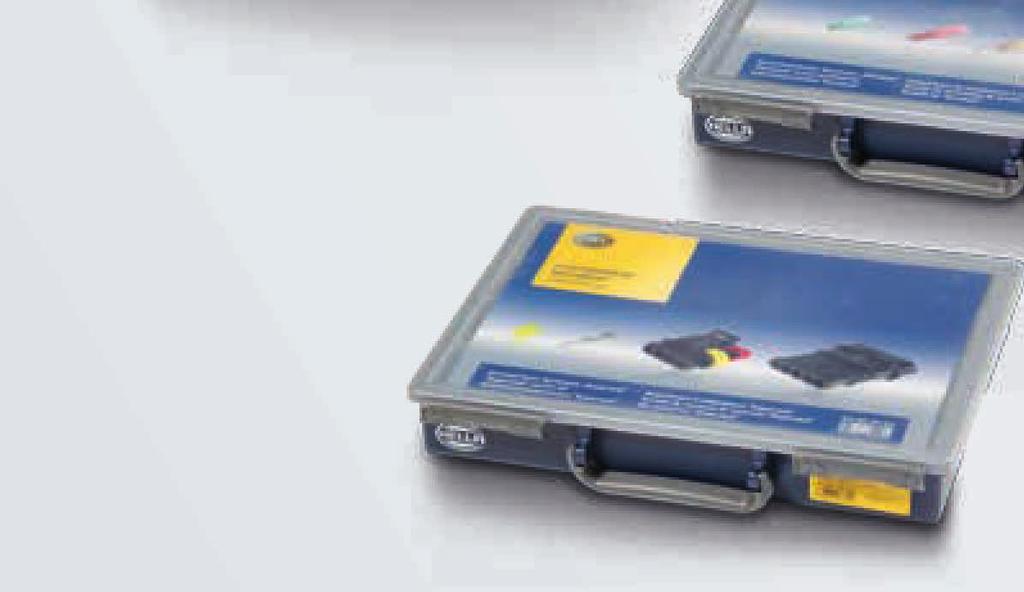

138 4.5 Konektory SUPERSEAL KUFŘÍKOVÁ SADA POUZDER KONEKTORŮ SUPERSEAL Popis číslo kufříkové sady Složení: Různá pouzdra konektorů SUPERSEAL, kolíkové/dutinkové kontakty, těsnění jednotlivých vodičů a záslepky 8JA (Množství při doobjednávání neodpovídá počtu v sadě.) 4 Popis Průřez kabelu v mm² Množství v sadě Zkrácené označení číslo OBSAH KUFŘÍKOVÉ SADY POUZDER KONEKTORŮ SUPERSEAL NÁHRADNÍ DÍLY K DOPLNĚNÍ Těsnění jednotlivých vodičů,8 2,4 00 B 45 9GD Záslepka 00 B 47 9GD Kolíkový kontakt,0,5 00 B 43 8KW Dutinkový kontakt,0,5 00 B 44 8KW Pouzdro s kolíky, pól. 5 8JA Pouzdro s dutinkami, pól. 5 8JA Pouzdro s kolíky, 2pól. 5 8JA Pouzdro s dutinkami, 2pól. 5 8JA Pouzdro s kolíky, 3pól. 5 8JA Pouzdro s dutinkami, 3pól. 5 8JA Pouzdro s kolíky, 4pól. 5 8JA Pouzdro s dutinkami, 4pól. 5 8JA Pouzdro s kolíky, 5pól. 5 8JA Pouzdro s dutinkami, 5pól. 5 8JA Pouzdro s kolíky, 6pól. 5 8JA Pouzdro s dutinkami, 6pól. 5 8JA

139 4.6 Konektory DEUTSCH řady DT 4 Použití Koncepce konektorů DEUTSCH řady DT kombinuje kvalitní materiály a představuje propojovací systém, který se vyznačuje jak spolehlivostí, tak snadnou manipulací. Díky těmto vlastnostem nacházejí uplatnění především tam, kde navzdory náročným podmínkám potřebujete vysoký výkon s minimálními výpadky. Přednosti výrobního programu Oddělení od okolního prostředí maximální ochrana před vnějšími faktory Vysoká odolnost proti nárazům a vibracím Vysoká flexibilita, a to i za extrémních teplot Kompatibilní s širokým rozsahem průřezů kabelu Uzavírací mechanismus pouzdra s integrovanou zajišťovací funkcí 37

140 4.6 Konektory DEUTSCH řady DT SADY POUZDER KONEKTORŮ DEUTSCH DT Popis/barva Počet pólů Obsah číslo Po pouzdru DT, 2pól., hákový závěr DT pro pouzdro, 2pól., 3 kolíkové kontakty 0,5,5 mm² a záslepka 2pól. 6 8JA Po zástrčce DT, 2pól., hákový závěr DT pro zástrčku, 2pól., 3 kontaktní dutinky 0,5,5 mm² a záslepka 2pól. 6 8JA Po pouzdru DT, 3pól., hákový závěr DT pro pouzdro, 3pól., 4 kolíkové kontakty 0,5,5 mm² a 2 záslepky 3pól. 8 8JA Po zástrčce DT, 3pól., hákový závěr DT pro zástrčku, 3pól., 4 kontaktní dutinky 0,5,5 mm² a 2 záslepky 3pól. 8 8JA Po pouzdru DT, 4pól., hákový závěr DT pro pouzdro, 4pól., 5 kolíkových kontaktů 0,5,5 mm² a 3 záslepky 4pól. 0 8JA Po zástrčce DT, 4pól., hákový závěr DT pro zástrčku, 4pól., 5 kontaktních dutinek 0,5,5 mm² a 3 záslepky 4pól. 0 8JA

141 4.6 Konektory DEUTSCH řady DT SADY POUZDER KONEKTORŮ DEUTSCH DT Popis/barva Počet pólů Obsah číslo Po pouzdru DT, 6pól., hákový závěr DT pro pouzdro, 6pól., 7 kolíkových kontaktů 0,5,5 mm² a 5 záslepek 6pól. 4 8JA Po zástrčce DT, 6pól., hákový závěr DT pro zástrčku, 6pól., 7 kontaktních dutinek 0,5,5 mm² a 5 záslepek 6pól. 4 8JA Po pouzdru DT, 8pól., kódování A, hákový závěr DT pro pouzdro, 8pól., 9 kolíkových kontaktů 0,5,5 mm² a 7 záslepek 8pól. 8 8JA Po zástrčce DT, 8pól., kódování A, hákový závěr DT pro zástrčku, 8pól., 9 kontaktních dutinek 0,5,5 mm² a 7 záslepek 8pól. 8 8JA Po pouzdru DT, 2pól., kódování A, hákový závěr DT pro pouzdro, 2pól., 3 kolíkových kontaktů 0,5,5 mm² a záslepek 2pól. 26 8JA Po zástrčce DT, 2pól., kódování A, hákový závěr DT pro zástrčku, 2pól., 3 kontaktních dutinek 0,5,5 mm² a záslepek 2pól. 26 8JA

142 4.6 Konektory DEUTSCH řady DT ZÁSTRČKA A POUZDRO DEUTSCH DT Popis/barva Počet pólů Obsah číslo Pouzdro DT 2pól. 0 8JA Konektor DT 2pól. 0 8JA Hákový závěr DT pro pouzdro 2pól. 0 9NB Hákový závěr DT pro zástrčku 2pól. 0 9NB Pouzdro DT 3pól. 0 8JA Konektor DT 3pól. 0 8JA Hákový závěr DT pro pouzdro 3pól. 0 9NB Hákový závěr DT pro zástrčku 3pól. 0 9NB Pouzdro DT 4pól. 0 8JA Konektor DT 4pól. 0 8JA Hákový závěr DT pro pouzdro 4pól. 0 9NB Hákový závěr DT pro zástrčku 4pól. 0 9NB Pouzdro DT 6pól. 0 8JA Konektor DT 6pól. 0 8JA Hákový závěr DT pro pouzdro 6pól. 0 9NB

143 4.6 Konektory DEUTSCH řady DT Popis/barva Počet pólů Obsah číslo Hákový závěr DT pro zástrčku 6pól. 0 9NB Pouzdro DT 8pól., kódování A 0 8JA Konektor DT 8pól., kódování A 0 8JA Hákový závěr DT pro pouzdro 8pól. 0 9NB Hákový závěr DT pro zástrčku 8pól. 0 9NB Pouzdro DT 2pól., kódování A 0 8JA Konektor DT 2pól., kódování A 0 8JA Hákový závěr DT pro pouzdro 2pól. 0 9NB Hákový závěr DT pro zástrčku 2pól. 0 9NB Popis/barva Průřez kabelu Obsah číslo Kontaktní dutinka 2 mm² 8KW Kontaktní kolík 2 mm² 8KW Kontaktní dutinka 0,5,5 mm² 8KW Kontaktní kolík 0,5,5 mm² 8KW Záslepka 0,5 2 mm² 9NB

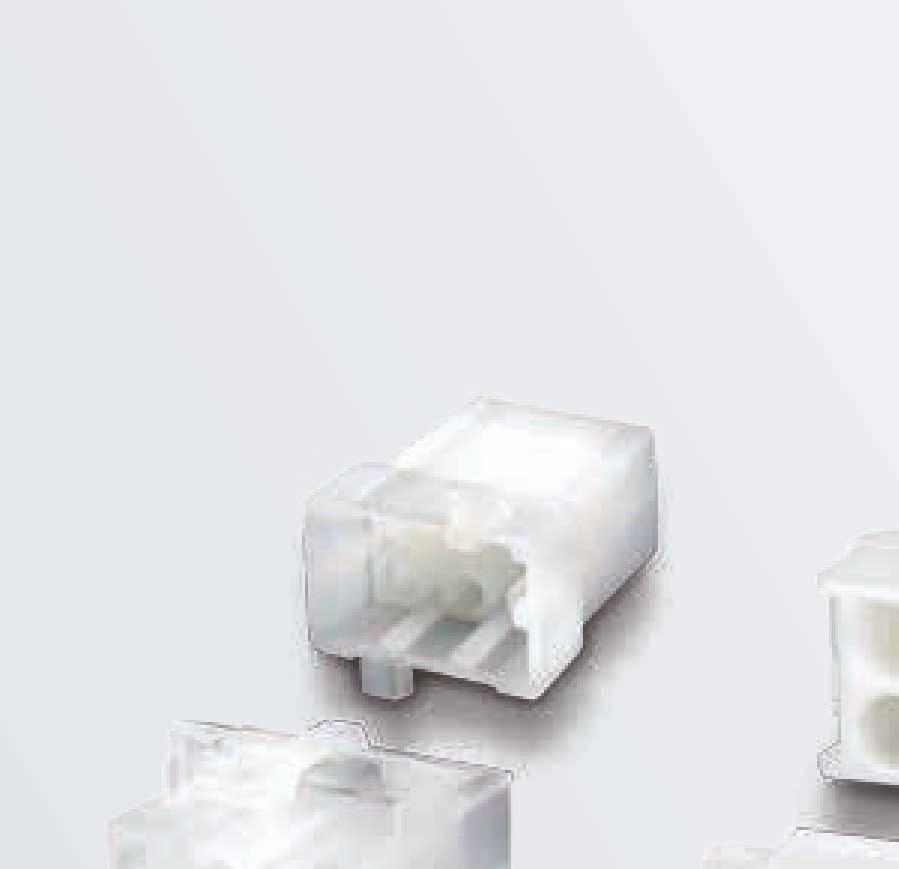

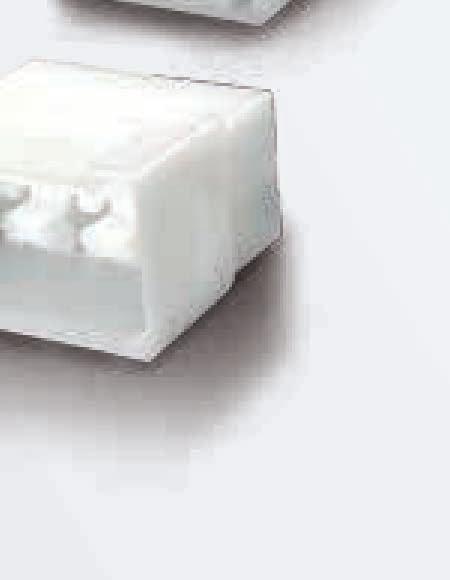

144 4.7 Dutinková a zástrčková pouzdra 4 Použití Dutinková a zástrčková pouzdra představují jednoduchou možnost, jak neizolovaná spojení kabelů ochránit před vnějšími vlivy. Náš sortiment zahrnuje pouzdra pro standardizované neizolované lisovací spojky s aretací a také pro systémy kruhových konektorů CONI a Mate-N-Lock. Přednosti výrobního programu Jednoduché řešení ochrany kontaktních systémů Snadná a spolehlivá manipulace 42

145 4.7 Dutinková a zástrčková pouzdra Připojení Počet pólů Obsah DUTINKOVÉ POUZDRO K ZAPOJENÍ PLOCHÝCH DUTINKOVÝCH KONEKTORŮ číslo plochý dutinkový konektor 6,3 mm pól. 0 8JD ploché dutinkové konektory 6,3 mm 2pól. 0 8JD ploché dutinkové konektory 6,3 mm 2pól. 0 8JD DUTINKOVÉ POUZDRO K ZAPOJENÍ PLOCHÝCH DUTINKOVÝCH KONEKTORŮ 3 ploché dutinkové konektory 6,3 mm 3pól. 0 8JD ploché dutinkové konektory 6,3 mm 4pól. 0 8JD plochých dutinkových konektorů 6,3 mm 6pól. 0 8JD plochých dutinkových konektorů 6,3 mm 8pól. 0 8JD ZÁSTRČKOVÉ POUZDRO K ZAPOJENÍ PLOCHÝCH ZÁSTRČEK plochá zástrčka 6,3 mm pól. 0 8JD ploché zástrčky 6,3 mm 2pól. 0 8JD ploché zástrčky 6,3 mm 2pól. 0 8JD

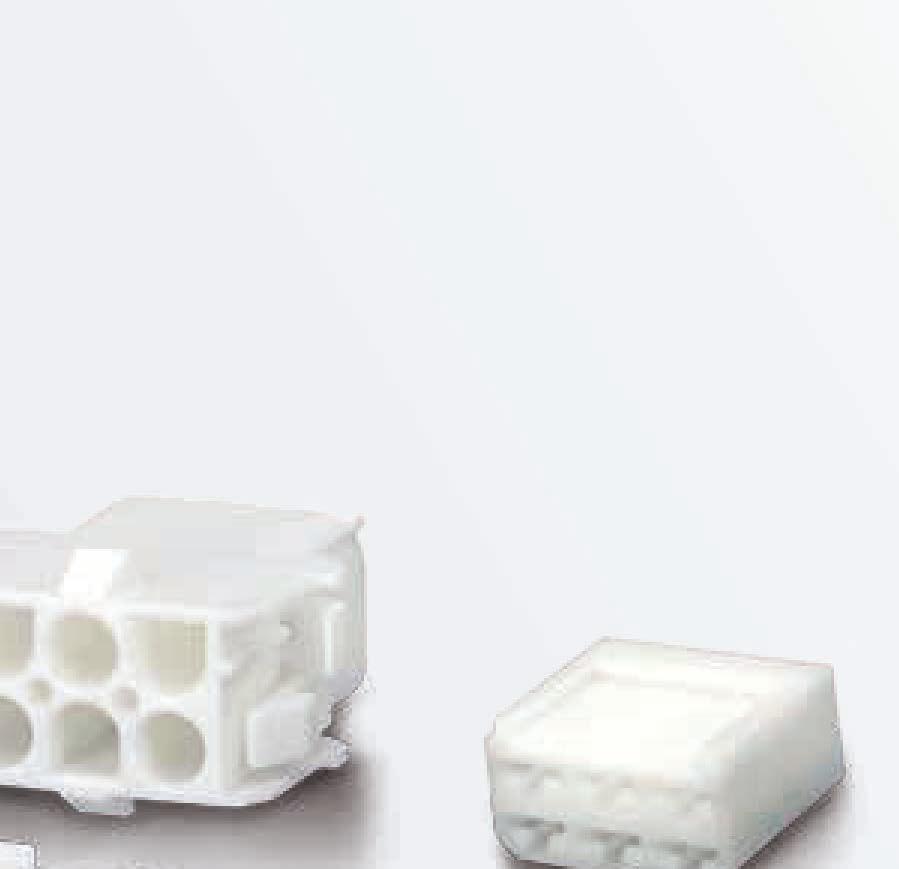

146 4.7 Dutinková a zástrčková pouzdra ZÁSTRČKOVÉ POUZDRO K ZAPOJENÍ PLOCHÝCH ZÁSTRČEK Připojení Počet pólů Obsah číslo 3 ploché zástrčky 6,3 mm 3pól. 0 8JD ploché zástrčky 6,3 mm 4pól. 0 8JD plochých zástrček 6,3 mm 6pól. 0 8JD plochých zástrček 6,3 mm 8pól. 0 8JD SYSTÉMY KRUHOVÝCH KONEKTORŮ CONI, POUZDRA S KOLÍKY 3pól. 0 8KW pól. 0 8KW pól. 0 8KW pól. 0 8KW

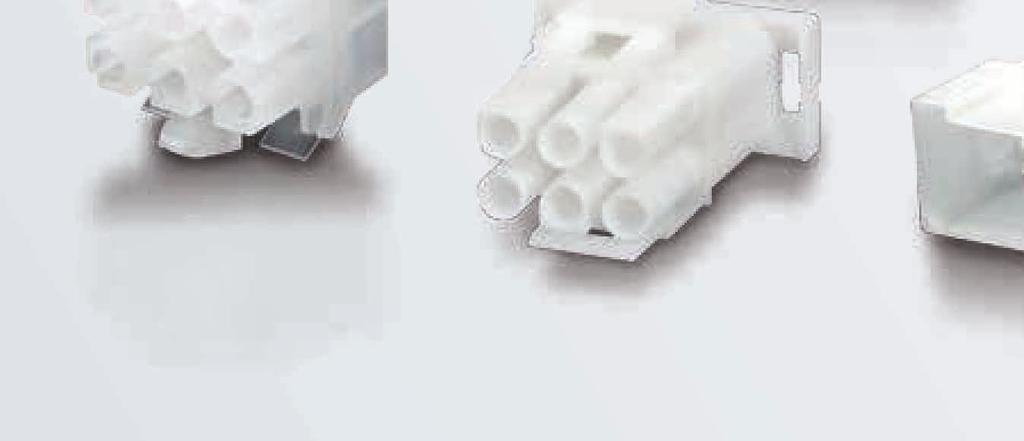

147 4.7 Dutinková a zástrčková pouzdra SYSTÉMY KRUHOVÝCH KONEKTORŮ CONI, POUZDRA S DUTINKAMI Připojení Počet pólů Obsah číslo 3pól. 0 8KW pól. 0 8KW pól. 0 8KW pól. 0 8KW SYSTÉMY KONEKTORŮ MATE-N-LOCK, POUZDRA S KOLÍKY 3pól. 0 8JA pól. 0 8JA pól. 0 8JA pól. 0 8JA

148 4.7 Dutinková a zástrčková pouzdra SYSTÉMY KONEKTORŮ MATE-N-LOCK, POUZDRA S DUTINKAMI Připojení Počet pólů Obsah číslo 3pól. 0 8JA pól. 0 8JA pól. 0 8JA pól. 0 8JA

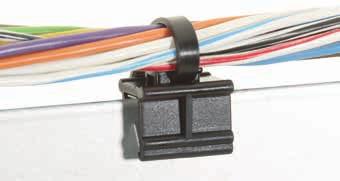

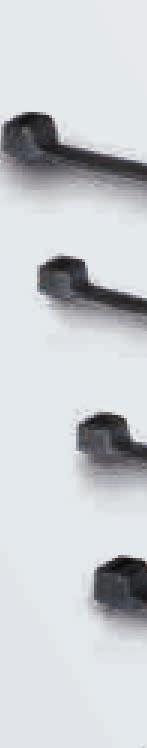

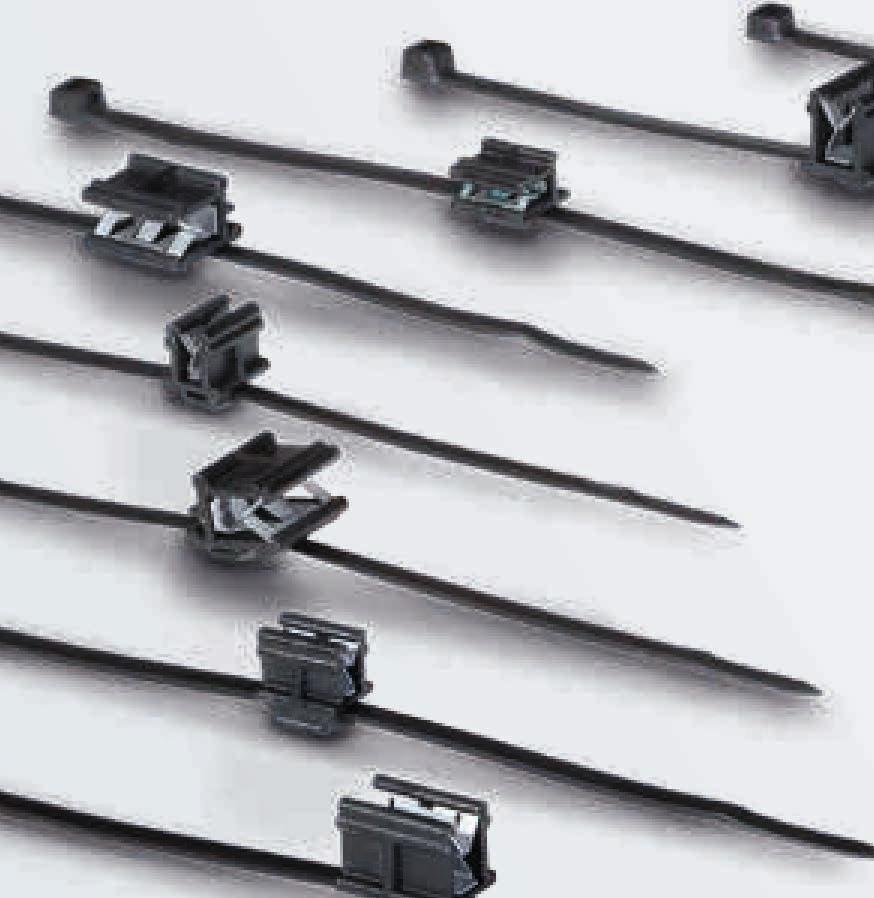

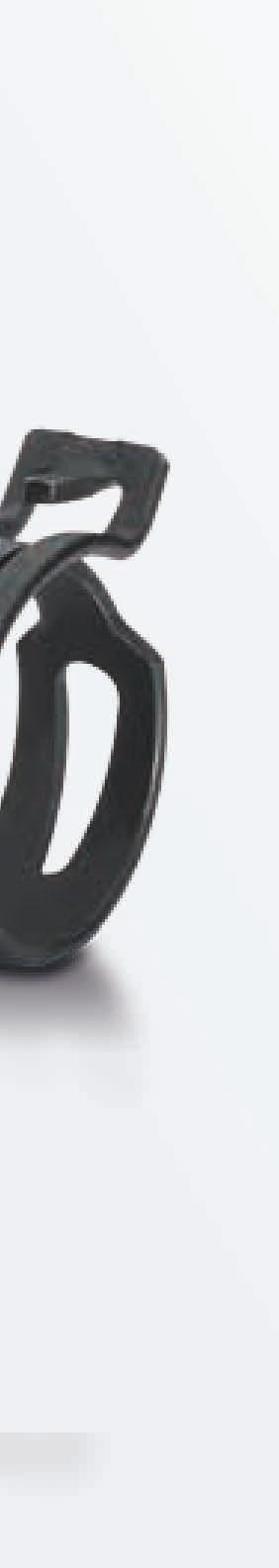

149 5. Izolace/vázání 5. Vázací pásky s hranovými klipsy Příklady použití: 5 Použití K řádnému upevnění kabelového svazku je často zapotřebí víc než samotného vázacího pásku. Naše vázací pásky s integrovanými hranovými klipsy nabízejí rychlé a kompletní řešení se snadnou manipulací a velkou upevňovací sílou. Přednosti výrobního programu Kompletní upevňovací řešení v jediném výrobku Vhodné pro řadu montážních poloh a tlouštěk hran Špičková specifikace s referencemi od výrobců originálních dílů Jsou nesnadno hořlavé a odolné proti povětrnostním vlivům, ředěným organickým kyselinám, olejům, benzinu, slané vodě, rozpouštědlům a tukům. I při nejmenších průměrech kabelového svazku zaručují dokonalé upevnění, takže není nutné kabel podkládat vložkami ani zapotřebí jiných upevňovacích pomůcek. 47

150 5. Vázací pásky s hranovými klipsy D Š v mm Tloušťky profilu v mm Barva Kapacita v mm Obsah číslo VÁZACÍ PÁSKY S HRANOVÝMI KLIPSY 200,0 4,8 0,7 3,0 Ø 48,0 00 8HL ,0 4,8 0,7 3,0 Ø 48,0 00 8HL ,0 4,8 0,7 3,0 Ø 48,0 00 8HL ,0 4,8 0,7 3,0 Ø 48,0 00 8HL ,0 4,8 3,0 6,0 Ø 48,0 00 8HL ,0 4,8 3,0 6,0 Ø 48,0 00 8HL ,0 4,8 3,0 6,0 Ø 48,0 00 8HL ,0 4,8 3,0 6,0 Ø 48,0 00 8HL

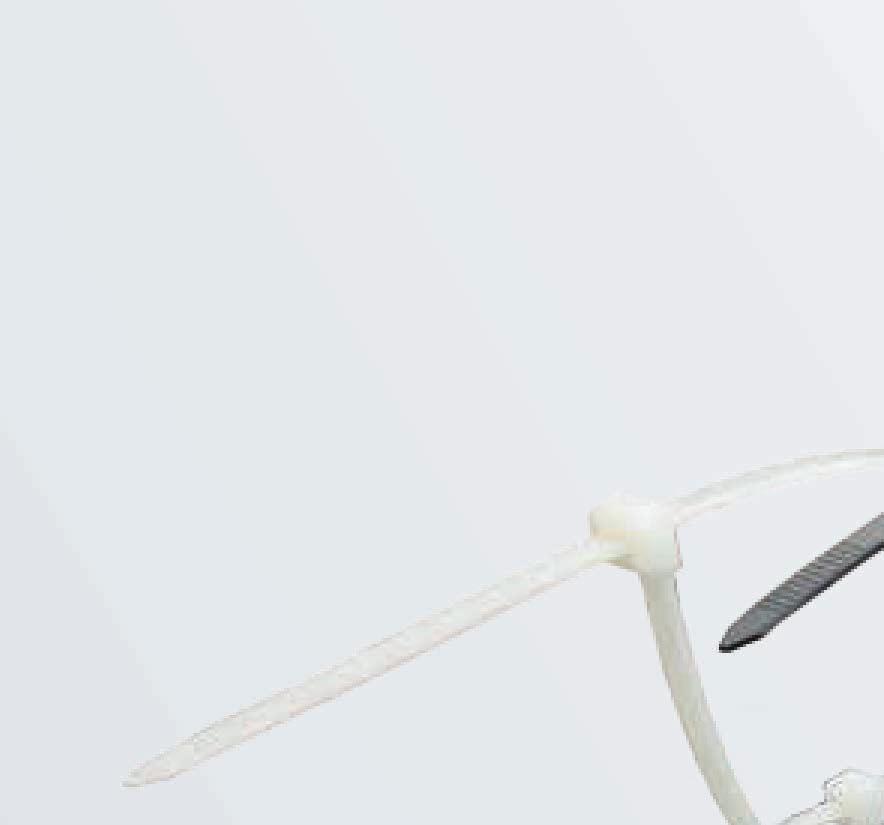

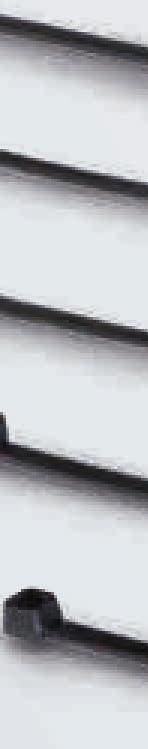

151 5.2 Vázací pásky 5 Použití Vázací pásky umožňují rychlé upevnění a svázání kabelů, kabelových svazků a řady dalších konstrukčních prvků. Systém, který se za uplynulá desetiletí takřka nezměnil, je snadno použitelný, cenově výhodný a zároveň univerzální. Přednosti výrobního programu Rozsáhlý sortiment s mnoha délkami a šířkami Černé nebo bezbarvé provedení Paletu možných způsobů použití rozšiřují doplňkové upevňovací prvky 49

152 5.2 Vázací pásky D Š v mm Barva Kapacita v mm Obsah Zkrácené označení číslo VÁZACÍ PÁSKY 00,0 2,5 Ø 22,0 00 E 0 8HL Ø 22,0 00 E 02 8HL ,0 4,8 Ø 36,0 00 E 03 8HL Ø 36,0 00 E 04 8HL ,0 3,6 Ø 33,0 00 E 05 8HL Ø 33,0 00 E 06 8HL ,0 4,8 Ø 48,0 00 E 07 8HL Ø 48,0 00 E 08 8HL ,0 2,5 Ø 49,0 00 E 09 8HL Ø 49,0 00 E 0 8HL ,0 7,6 Ø,0 00 E 8HL ,0 3,6 Ø 55,0 00 E 2 8HL Ø 55,0 00 E 3 8HL ,0 7,6 Ø 77,0 00 E 4 8HL Ø 75,0 00 E 5 8HL ,0 3,6 Ø 75,0 00 E 6 8HL ,0 4,8 Ø 76,0 00 E 7 8HL Ø 76,0 00 E 8 8HL ,0 4,8 Ø 00,0 00 E 9 8HL Ø 00,0 00 E 20 8HL ,0 7,6 Ø 02,0 00 E 2 8HL Ø 02,0 00 E 22 8HL ,0 4,8 Ø 20,0 00 E 23 8HL Ø 20,0 00 E 24 8HL ,0 3,0 Ø 52,0 E 25 8HL ,0 9,0 Ø 94,0 E 26 8HL

153 5.2 Vázací pásky Popis Obsah Zkrácené označení číslo Příchytka pro kabely do Ø 7, mm, velikost: 25,4 25,4 0,4 mm 00 E 27 8HL Bezbarvá samolepicí destička k upevnění kabelových svazků k rovným, hladkým a odmaštěným částem karoserie a stěnám, možnost dodatečného upevnění šroubem M5, bez vázacího pásku, velikost: 27,7 27,7 5,7 mm 00 E 29 8HL Tahová kotva pro vázací pásky do 4,8 mm, průměr otvoru: 6,5 mm, tloušťka plechu: 0,7 2,5 mm 00 E 52 8HL Tahová kotva pro vázací pásky do 4,8 mm, průměr otvoru: 6,5 mm, tloušťka plechu: 2,5 4,0 mm 00 PŘÍSLUŠENSTVÍ 5 E 53 8HL

154 5.3 Driller Pravděpodobně nejrychlejší způsob, jak svazkovat a upevňovat kabely. Max. průměr Obsah číslo 0,2 00 8HL ,0 00 8HL ,0 00 8HL DRILLER 5.4 Kabelové svorky na šasi Pro rámy o tloušťce 3 6 mm, délka upevňovacího ramena: 2 mm, neobsahuje šestimocný chrom Popis Obsah číslo Kabelová svorka, délka 43 mm 00 8HS Kabelová svorka, délka 52,5 mm 00 8HS KABELOVÉ SVORKY NA ŠASI 5 52

155 5.5 Vlnité trubky Vlnité trubky slouží ke svazkování kabelů a jejich ochraně před dynamickým namáháním a jinými vnějšími vlivy. Varianta s výřezem usnadňuje zavádění kabelu, zatímco uzavřené varianty zaručují lepší ochranu. Provedení z polyamidu navíc splňuje požadavky ADR. Teplota pro používání: 40 C až +40 C (krátkodobě +60 C) Nesnadno hořlavé Bez halogenů Odolné proti ultrafialovému záření Jmenovitá světlost v mm Vnitřní průměr v mm Vnější průměr v mm Materiál Délka vm číslo 7,5 0,0 3,0 7,0 22,0 26,0 37,0 6,7 9,9 2,7 6,6 2,3 25,8 36,0 0,0 3,0 5,8 2,2 25,4 3,2 42,4 PP PP PP PP PP PP PP,0,0,0,0,0,0 25,0 8JR JR JR JR JR JR JR ,5 0,0 3,0 7,0 22,0 26,0 37,0 6,7 9,9 2,7 6,6 2,3 25,8 36,0 0,0 3,0 5,8 2,2 25,4 3,2 42,4 PP PP PP PP PP PP PP,0,0,0,0,0,0 25,0 8JR JR JR JR JR JR JR ,7 9,9 2,7 6,6 2,3 36,0 0,0 3,0 5,8 2,2 25,4 42,4 PA PA PA PA PA PA,0,0,0,0,0 25,0 8JR JR JR JR JR JR VLNITÉ TRUBKY, S VÝŘEZEM VLNITÉ TRUBKY, BEZ VÝŘEZU VLNITÉ TRUBKY, BEZ VÝŘEZU, DLE POŽADAVKŮ ADR 7,5 0,0 3,0 7,0 22,0 37, Spirálové svazkovací chráničky Spirálové svazkovací chráničky slouží k nepřerušovanému svazkování kabelů, drátů nebo hadic. Jejich přednost ve srovnání s vlnitými trubkami spočívá ve velké flexibilitě vedení lze bez problémů zavádět a vyvádět na libovolném místě. Rozsah svazkování v mm Vnitřní průměr v mm Vnější průměr v mm Šířka spirály v mm Délka vm číslo 0,0,0 4,0 5,0 7,0 0,0 8JR ,0 65,0 9,0 0,5 3,9 0,0 8JR ,0 00,0 5,0 7,0 8,2 0,0 8JR ,0 30,0 20,0 23,0 9,6 0,0 8JR SPIRÁLOVÉ SVAZKOVACÍ CHRÁNIČKY 53

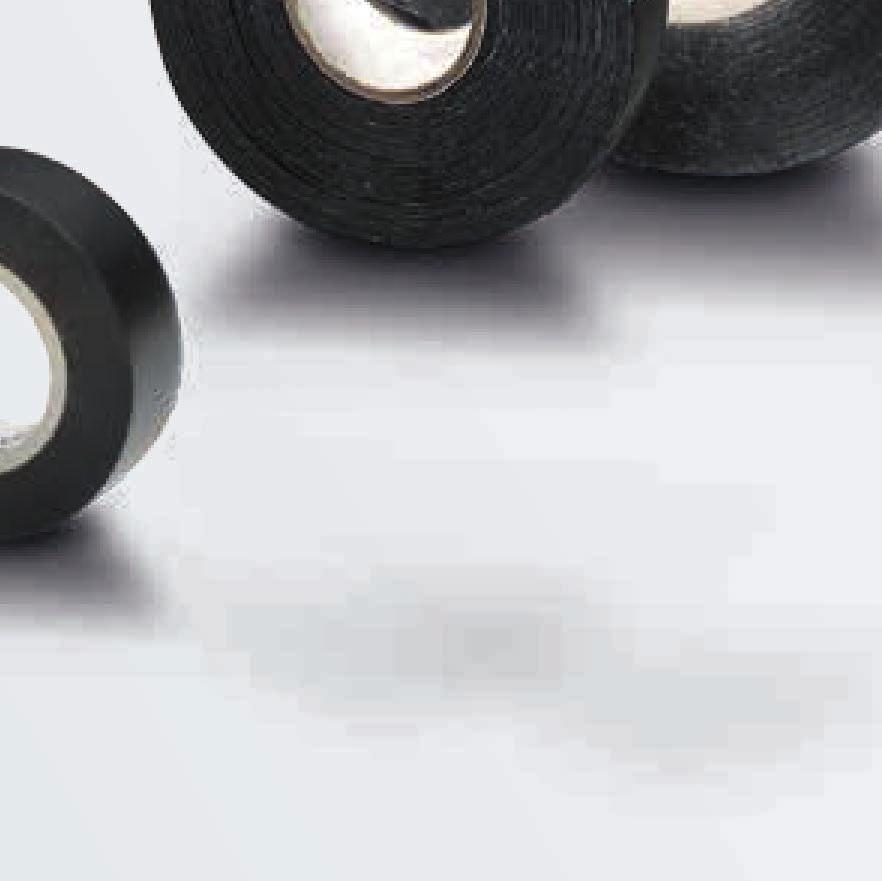

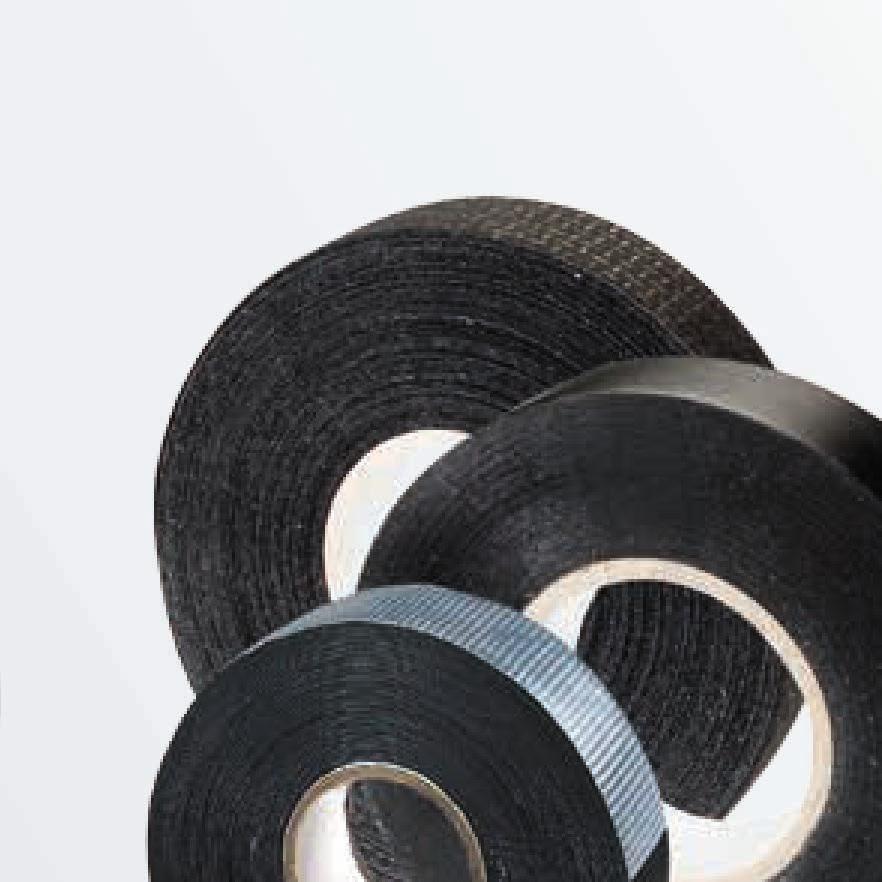

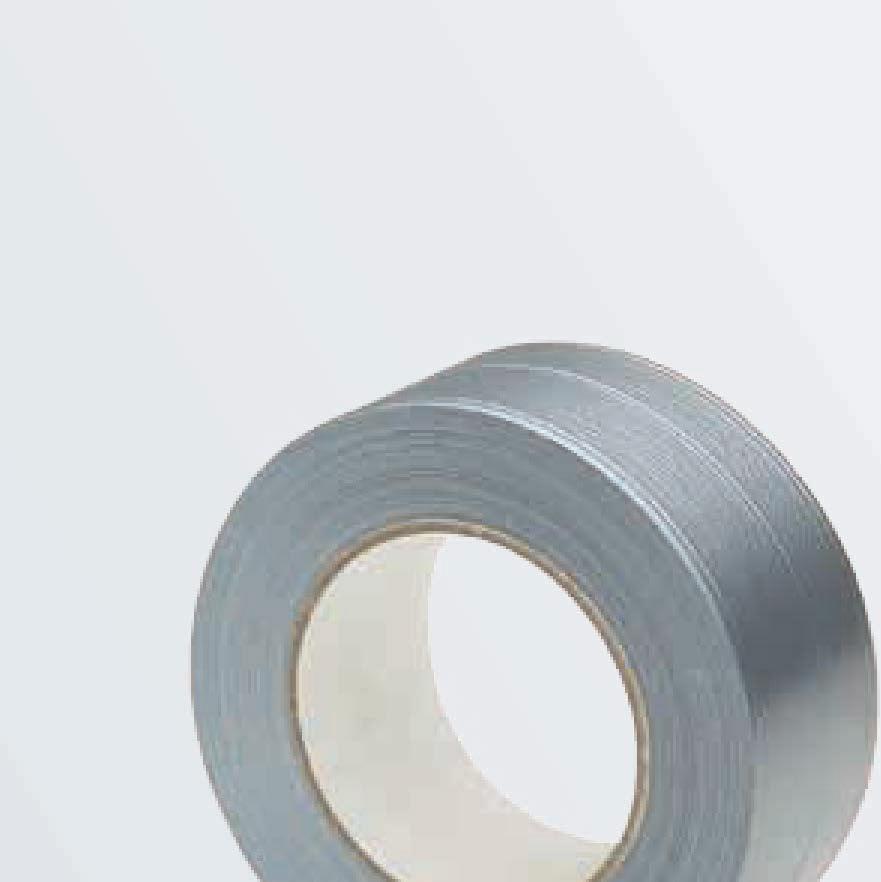

156 5.7 Izolační pásky 5 Použití Elektroizolační lepicí páska je vyrobena z nevodivého materiálu, díky čemuž se hodí pro řadu aplikací v oblasti oprav vozidel. Zároveň nemá negativní vliv na palubní elektroinstalaci. Osvědčený univerzální systém vždy podá spolehlivý výkon ať při svazkování, upevňování, provizorní izolaci, nebo při prostém barevném označování. V současnosti existuje řada speciálních variant, které se vyznačují zvláštní vhodností pro určitou oblast použití. Přednosti výrobního programu Široký sortiment různých délek, šířek a materiálů Robustní a spolehlivé Pro řadu způsobů použití 54

157 5.7 Izolační pásky Popis/materiál Barva Délka vm Šířka v mm Tloušťka v mm Rozsah teplot ve C Obsah číslo 0,0 0,0 0,0 0,0 0,0 0,0 0,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0 až až až až až až až MJ MJ MJ MJ MJ MJ MJ ,5 5,0 0,5 0 až MJ ,5 5,0 0,5 0 až MJ ,5 5,0 0,5 0 až MJ PVC 25,0 5,0 0,5 0 až MJ Samosvařovací lepicí páska, pevnost v tahu: > 20,0 N/cm, k opravě poškozených kabelových plášťů 5,0 9,0 40 až +05 9MJ Páska k utěsňování závitů (teflonová páska) 2,0 2,0 0, 20 až XX ,0 9,0 0,7 40 až +25 9MJ ,0 9,0 0,3 40 až +05 9MJ ,0 9,0 0,2 20 až +05 9MJ ,0 9,0 0,8 40 až +80 9MJ IZOLAČNÍ PÁSKY PVC PVC Odpuzuje nečistoty, dobrá odolnost proti médiím 5 Polyesterová tkanina Ochrana proti klepání nebo drhnutí, k obvazování kabelových svazků Polyesterová netkaná textilie Mimořádně vhodná pro opravy a izolační práce za nepříznivých povětrnostních podmínek PVC Kvalitní univerzální montážní páska k přilepování, upevňování a zalepování PE tkanina 55

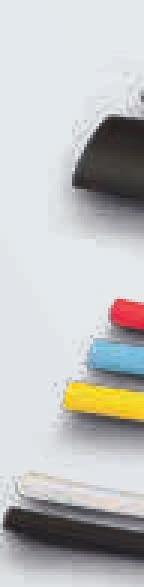

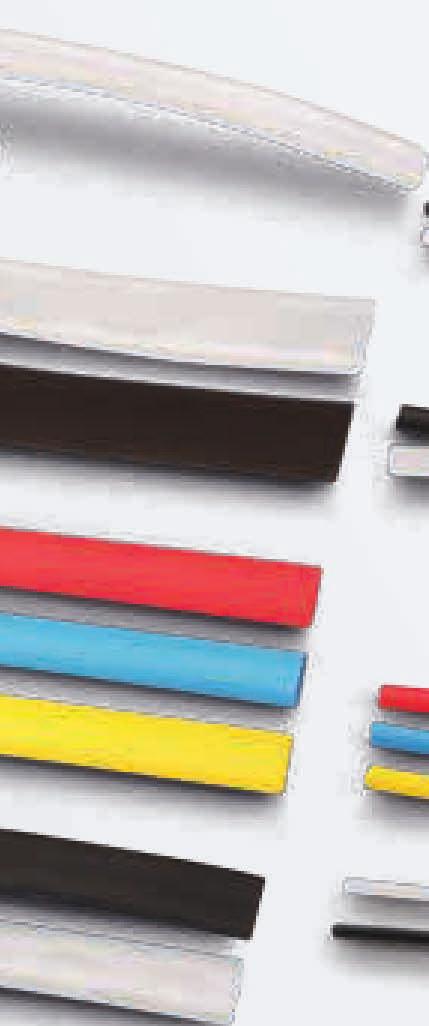

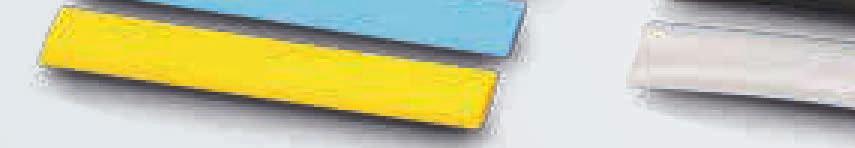

158 5.8 Smršťovací bužírky 5 Použití Smršťovací bužírky představují vynikající nástroj pro utěsněnou izolaci kabelových spojů či krimpovaných kontaktů nebo k opravě poškozených kabelových svazků. Díky pestré nabídce barev se skvěle hodí také ke svazkování a značení. V závislosti na případu použití jsou k dispozici různé smršťovací poměry, a to buď s lepidlem na vnitřní straně, nebo bez lepidla. Přednosti výrobního programu Různé délky, průměry a smršťovací poměry Široká paleta způsobů využití Samozhášecí 56

159 5.8 Smršťovací bužírky Smršťovací poměr Barva Délka vm Průměr v mm Minimální smršťovací teplota ve C Rozsah teplot ve C Obsah číslo 4,0 5,0 6,5 6,5 7,5 9,5,5 2,5 Ø 25,4 Ø 9, Ø 9,5 Ø 2,7 Ø 6,4 Ø 4,8 Ø 3,2 Ø 2, až až až až až až až až +25 9MJ MJ MJ MJ MJ MJ MJ MJ až až až až až až až MJ MJ MJ MJ MJ MJ MJ SMRŠŤOVACÍ BUŽÍRKY, NA ROLI 2: PŘÍSTŘIHY SMRŠŤOVACÍCH BUŽÍREK, S LEPIDLEM NA VNITŘNÍ STRANĚ 0,3 0,3 0,3 0,3 0,3 0,3 0,3 3: Barva Ø 3,0 Ø 4,8 Ø 6,0 Ø 9,0 Ø 2,0 Ø 9,0 Ø 24,0 Délka v mm Průměr v mm Rozsah teplot ve C Obsah číslo SADY SMRŠŤOVACÍCH BUŽÍREK, SMRŠŤOVACÍ POMĚR 2 : à 20 / /,0 2,4 55 až MJ à 30 / transparentní,0 2,4 55 až MJ à 20 / /,0 3,2 55 až MJ à 30 / transparentní,0 3,2 55 až MJ à 20 / /,0 4,8 55 až MJ à 30 / transparentní,0 4,8 55 až MJ à 20 / /,0 6,4 55 až MJ à 30 / transparentní,0 6,4 55 až MJ à 4 / / / /transparentní 00,0 9,5 55 až MJ à 4 / / / /transparentní 00,0 2,5 55 až MJ à 0 / transparentní 00,0 9, 55 až MJ à 5 / / / /transparentní 200,0 9,5 55 až MJ x 200,0 à 5 9, 25,4 55 až MJ

160 5.8 Smršťovací bužírky KUFŘÍKOVÁ SADA SMRŠŤOVACÍCH BUŽÍREK Popis číslo kufříkové sady Složení: Různé smršťovací bužírky, smršťovací poměr 2 :, teplota pro použití 55 C až +25 C, nehořlavé a samozhášecí, UL224, smršťovací teplota min. 70 C 9MJ Barva OBSAH KUFŘÍKOVÉ SADY SMRŠŤOVACÍCH BUŽÍREK Délka v mm Průměr v mm Množství v sadě NÁHRADNÍ DÍLY K DOPLNĚNÍ číslo à 20 / /,0 2,4 60 9MJ à 30 /transparentní,0 2,4 60 9MJ à 20 / /,0 3,2 60 9MJ à 30 /transparentní,0 3,2 60 9MJ à 20 / /,0 4,8 60 9MJ à 30 /transparentní,0 4,8 60 9MJ à 20 / /,0 6,4 60 9MJ à 30 /transparentní,0 6,4 60 9MJ à 4 / / / /transparentní 00,0 9,5 20 9MJ à 4 / / / /transparentní 00,0 2,5 20 9MJ à 0 /transparentní 00,0 9, 20 9MJ à 5 / / / /transparentní 200,0 9,5 25 9MJ x 200,0 à 5 9, 25,4 0 9MJ

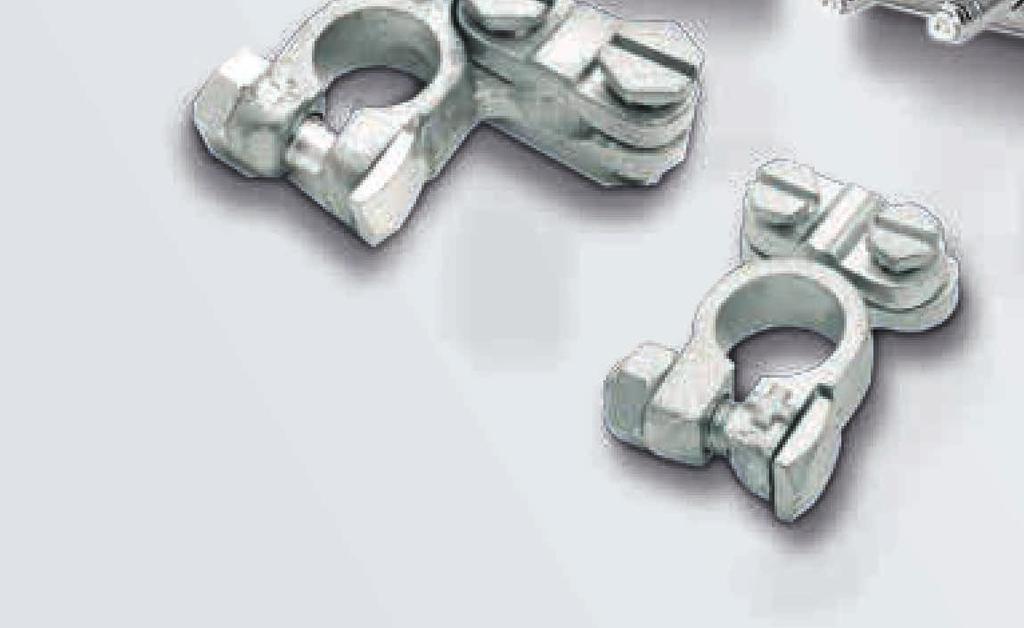

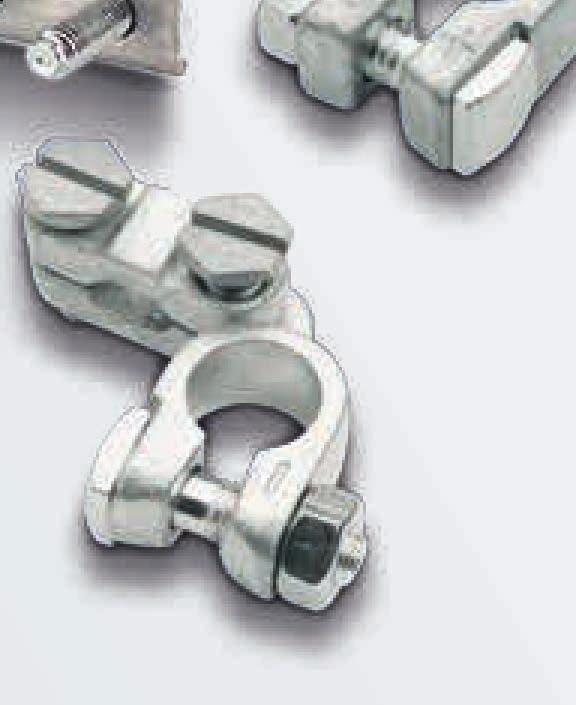

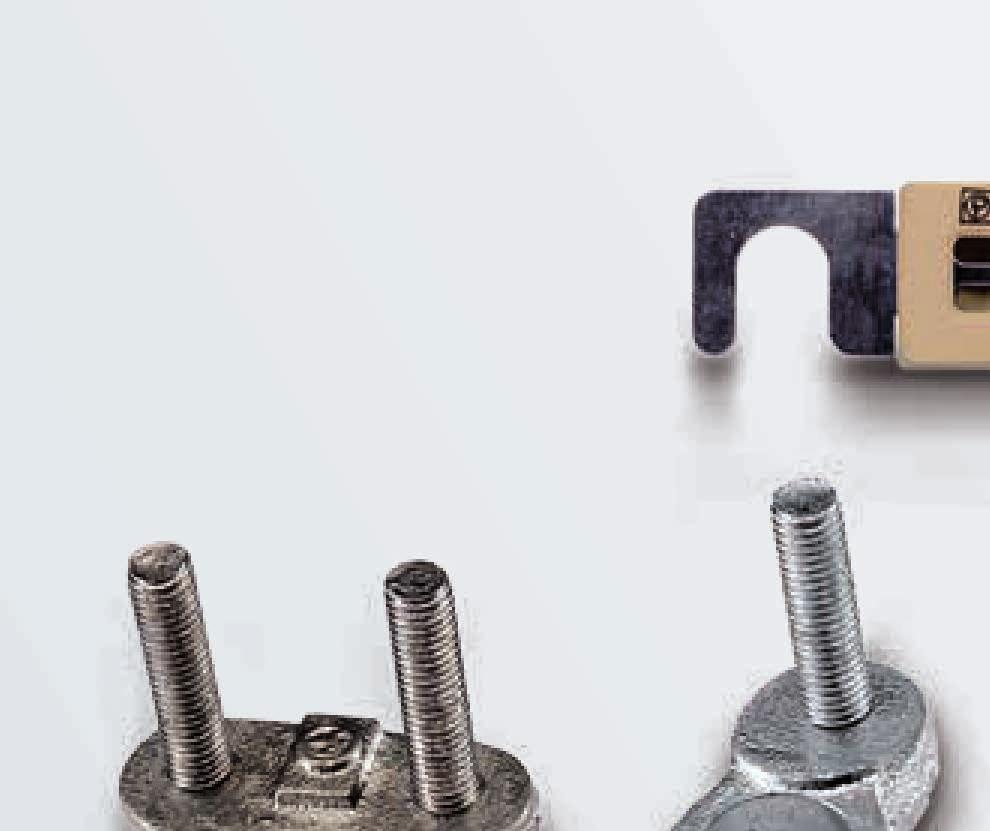

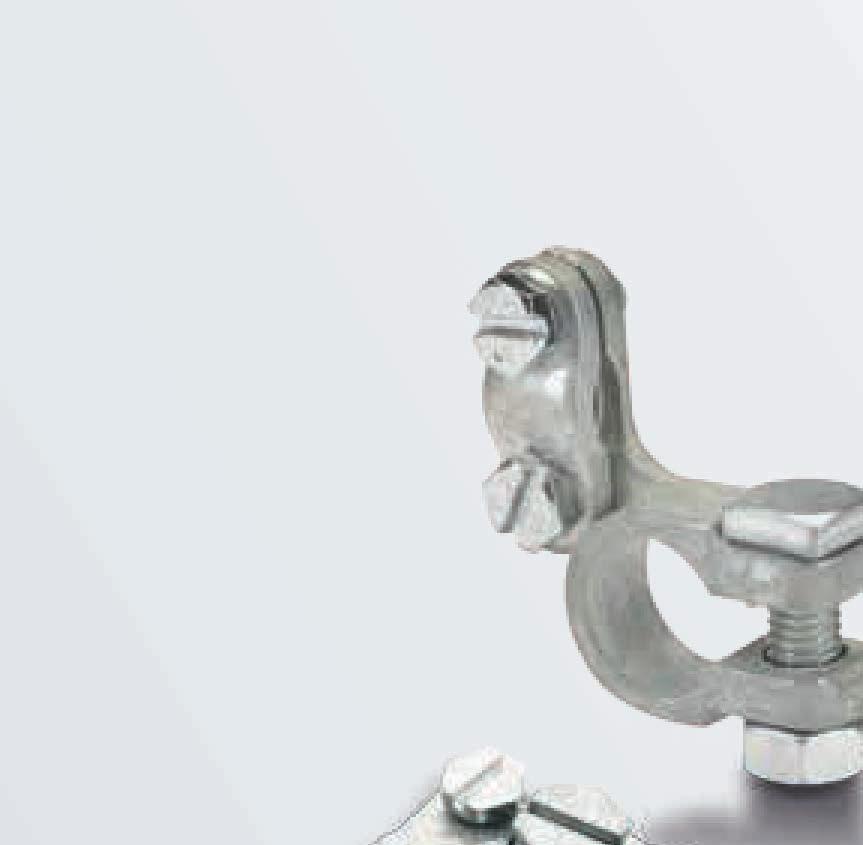

161 6 Instalační příslušenství 6. Bateriové svorky Použití Ať jako náhradní díl, nebo součásti pro výrobce originálních dílů univerzální svorky HELLA díky vysoce tvrdému materiálu a vysoké odolnosti proti korozi vždy podají nejlepší výkon. Náš výrobní program se při tom vždy přísně orientuje na bateriové svorky odpovídající běžným normám. Přednosti výrobního programu Sortiment přísně dodržuje normu DIN 7233 Rozmanité varianty umožňují použití v takřka jakémkoli instalačním prostoru 6 59

162 6. Bateriové svorky Popis +/ DIN + nalevo Dle DIN 7233 Obsah číslo 8KX KX KX KX KX KX KX KX BATERIOVÉ SVORKY Provedení A, pro kabely do 70,0 mm², Ø pólů 7,5 mm 6 Provedení B, pro kabely do 70,0 mm², Ø pólů 5,9 mm napravo Provedení C, pro kabely do 70,0 mm², Ø pólů 7,5 mm + napravo Provedení D, pro kabely do 70,0 mm², Ø pólů 5,9 mm nalevo Provedení E, pro kabely,0 20,0 mm², s přípojkou pro kabel osvětlení, Ø pólů 7,5 mm + nalevo DIN KX Provedení E, pro kabely,0 20,0 mm², bez přípojky pro kabel osvětlení, Ø pólů 7,5 mm + nalevo DIN KX Provedení F, pro kabely,0 20,0 mm², bez přípojky pro kabel osvětlení, Ø pólů 5,9 mm napravo DIN KX Dle DIN 7233 Dle DIN 7233 Dle DIN 7233 Pro kabely 0,0 70,0 mm² Ø pólů 7,5 mm Svorka + 0 8KX Ø pólů 5,9 mm Svorka 0 8KX Svorka + 0 8KX Svorka 0 8KX Svorka + 0 8KX Svorka 0 8KX Pro kabely,0 20,0 mm² Ø pólů 7,5 mm s přípojkou pro kabel osvětlení Ø pólů 5,9 mm bez přípojky pro kabel osvětlení Pro kabely,0 20,0 mm² Se šroubem M 2,75, Ø pólů 7,5 mm Se šroubem M 0,5, Ø pólů 5,9 mm 60

163 6. Bateriové svorky Popis +/ DIN Obsah číslo Svorka + 0 8KX Svorka 0 8KX Svorka 0 8KX Svorka + 5 8KX BATERIOVÁ SVORKA FORD SVORKA BATERIOVÝCH PÓLŮ QUICKLOCK KABEL STARTÉRU S BATERIOVOU SVORKOU A OKEM M8 Průřez kabelu: 25,0 mm², délka 900,0 mm, Ø pólů 7,5 mm 6 6

164 6.2 Uzemňovací pásky 6 Použití Vysoce flexibilní elektrické vodiče se již po desetiletí používají v řadě elektrických aplikací ve vozidlech. Jak naznačuje jejich název, používají se například ke svádění/uzemňování elektromagnetického rušení nebo statického náboje. Uzemňovací písek při tom musí odolat vysokému proudu, který vzniká například mezi startérem a baterií. V případě poruchy elektrického systému bývá často příčinou právě poškozený nebo chybějící uzemňovací pásek. Přednosti výrobního programu Konstrukční provedení optimálně přizpůsobená dané oblasti použití Hustá splétaná struktura umožňuje spolehlivě svádět proud Ekologická specifikace, výroba metodou bezolovnatého pájení ponorem 62

165 6.2 Uzemňovací pásky Popis Průřez kabelu v mm² Zatížitelnost Délka v mm Obsah číslo UZEMŇOVACÍ PÁSKY PRO MOTOR 5 8KX ,0 65 A KX Z vysoce pružného měděného pletiva, Ø otvorů 0,5 mm 2 5 8KX KX ,0 80 A 2 5 8KX KX ODRUŠOVACÍ UZEMŇOVACÍ PÁSKY KX V vysoce pružného měděného pletiva, Ø otvorů 8,5 mm 0,0 48 A KX KX KX UZEMŇOVACÍ PÁSKY PRO BATERII KX KX Z vysoce pružného měděného pletiva, Ø otvorů,0 mm, pólová svorka 5,9 mm 2,0 80 A KX KX KX KX KX

166 6.3 Hadicové spony a trubkové příchytky 6 Použití Hadicové spony a trubkové příchytky představují typické upevňovací prvky pro mechanismy vedení kapalin. Naše univerzální hadicové spony jsou díky vysoké pevnosti v tahu, vysokému lomovému momentu a rovnoměrnému rozložení upínací síly mimořádně vhodné pro aplikace, v nichž dochází k intenzivnímu mechanickému namáhání. Všechny rozměry jsou k dispozici v různých variantách legování. Přednosti výrobního programu Silné upevňovací prvky s dlouhou životností vhodné pro fluidní systémy Široký sortiment všech rozměrů běžně používaných v automobilech Hadicové spony dle normy DIN

167 6.3 Hadicové spony a trubkové příchytky Popis Rozsah upínání pro Ø v mm Šířka pásku v mm Obsah číslo HADICOVÉ SPONY 8,0 6,0 9,0 8HK V zásuvkovém zásobníku, pásek a pouzdro z nerezavějící oceli, šroub ze zinkované oceli 2,0 20,0 9,0 8HK ,0 25,0 9,0 8HK Systém zásuvkového zásobníku představuje flexibilní a kompaktní řešení pro skladování. Jednotlivé prvky lze navzájem kombinovat. 20,0 32,0 9,0 8HK ,0 40,0 9,0 25 8HK ,0,0 9,0 25 8HK Pro palivová vedení, pásek a pouzdro z nerezavějící oceli, šroub ze zinkované oceli 7,0, HK Pásek a pouzdro z nerezavějící oceli, šroub ze zinkované oceli Všechny díly kompletně ze zinkované oceli 8,0 6,0 9,0 00 8HK ,0 20,0 9,0 00 8HK ,0 25,0 9,0 00 8HK ,0 32,0 9,0 00 8HK ,0 40,0 9,0 00 8HK ,0,0 9,0 8HK ,0 60,0 9,0 8HK ,0 70,0 9,0 25 8HK ,0 80,0 9,0 25 8HK ,0 90,0 9,0 25 8HK ,0 00,0 9,0 25 8HK ,0 2,0 9,0 00 8HK ,0 6,0 9,0 00 8HK ,0 22,0 9,0 00 8HK ,0 27,0 9,0 00 8HK ,0 32,0 9,0 00 8HK ,0 40,0 9,0 00 8HK ,0,0 9,0 8HK ,0 70,0 9,0 25 8HK ,0 80,0 9,0 25 8HK ,0 90,0 9,0 25 8HK ,0 00,0 9,0 25 8HK Pásek a pouzdro z nerezavějící oceli, šroub ze zinkované oceli Všechny díly kompletně ze zinkované oceli 6,0 27,0 2,0 25 8HK ,0 32,0 2,0 25 8HK ,0,0 2,0 0 8HK ,0 60,0 2,0 0 8HK ,0 70,0 2,0 0 8HK ,0 80,0 2,0 0 8HK ,0 0,0 2,0 0 8HK ,0 27,0 2,0 20 8HK ,0 32,0 2,0 20 8HK ,0,0 2,0 0 8HK ,0 60,0 2,0 0 8HK ,0 70,0 2,0 0 8HK ,0 80,0 2,0 0 8HK ,0 0,0 2,0 0 8HK

168 6.3 Hadicové spony a trubkové příchytky Popis Vnitřní průměr pro Ø v mm Šířka pásku v mm Povrch Obsah číslo 6,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 2,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 00 8HS ,0 5,0 Zinkovaný 8HS ,0 5,0 Zinkovaný 8HS ,0 5,0 Zinkovaný 8HS ,0 20,0 Zinkovaný 8HS ,0 20,0 Zinkovaný 25 8HS ,0 20,0 Zinkovaný 25 8HS TRUBKOVÉ PŘÍCHYTKY 2 W 5 W 6 20 W 66

169 6.4 Pružinové spony Použití Na rozdíl od normálních hadicových spon disponují pružinové spony pružným přídržným mechanismem. To výrazně prodlužuje jejich životnost při častém kolísání teploty (například při používání v okruzích vzduchu nebo paliva). Když se v důsledku zvýšených teplot rozpíná průměr fluidního systému, pružinová spona se mu bez problémů přizpůsobí stejně jako při zmenšení průměru v případě poklesu teploty. To zaručuje trvale optimální upevnění. Přednosti výrobního programu Silné upevňovací prvky s dlouhou životností vhodné pro fluidní systémy Trvale optimální upevnění díky dynamickému pružení Široký sortiment všech rozměrů běžně používaných ve vozidlech Dle normy DIN

170 6.4 Pružinové spony Jmenovitý průměr v mm Šířka pásku v mm Obsah číslo PRUŽINOVÉ SPONY HK R HK HK R HK HK HK R HK HK HK HK Ilustrační fotografie pružinové spony typu FBS HK HK HK HK HK HK HK HK R HK HK HK HK R HK HK Ilustrační fotografie pružinové spony typu FBSR HK HK HK HK HK

171 6.5 Zástrčkové/zásuvné patice pro žárovky Použití Zásuvné patice pro žárovky se používají ve speciálních aplikacích, mimo jiné u přídavných světlometů pro zemědělské a stavební stroje. Kromě toho se používají při provádění cenově přiměřených oprav světlometů starších vozidel, u nichž se patice stavila se žárovkou nebo došlo ke korozi a vzniku s ní spojených přechodových odporů. 6 Přednosti výrobního programu Časově nenáročný způsob opravy pro autoservisy nebo koncové spotřebitele Patice H a H7 s kvalitními osazenými kabely včetně stykových spojek 69

172 6.5 Zástrčkové/zásuvné patice pro žárovky Popis Připojení číslo Bez uzemňovacího kabelu Do max. 2,5 8JA S uzemňovacím kabelem (30 mm) Do max. 2,5 8JA Do max.,0 8KB Do max. 2,5 8JA Délka hnědého kabelu (uzemnění): 20,0 mm Délka bílého kabelu: 00 mm Připojení kabelů krimpováním Do max.,0 8KB S osazenými konci kabelů a konci se zářezem Do max.,0 8KB Do max.,0 8KB ZÁSTRČKA Pro žárovky H4 nebo RL, 3pól., připojení kabelu sevřením uvolnitelným pomocí tlačítek ZÁSUVNÁ PATICE PRO SVĚTLOMETY Zástrčka s osazenými kabely a stykovými spojkami pro žárovky H Délka hnědého kabelu (uzemnění): 60,0 mm Délka bílého kabelu: 40,0 mm Připojení kabelů krimpováním ZÁSTRČKA Pro žárovky H4 nebo RL, 3pól., uvolnitelné pomocí tlačítek, s uzemňovacím kabelem (30 mm) 6 0 ZÁSTRČKA S osazenými kabely a stykovými spojkami pro žárovky H7 ZÁSTRČKA Délka černého kabelu:,0 mm Délka hnědého kabelu (uzemnění): 30,0 mm 70

173 6.6 Moduly k připojení přívěsu / napěťové transformátory Použití Moduly k připojení přívěsu umožňují používat 2V přívěsy s vozidly s provozním napětím 24 V. Integrovaný napěťový transformátor umožňuje provoz bez samostatného dobíjecího vyrovnávače. Modul k připojení přívěsu má sedm kanálů pro funkce světel přívěsu. Výpadek funkčnosti 2V směrového světla přívěsu je indikován sériovou kontrolkou C2. Známá omezení při použití v určitých vozidlech: není vhodný pro Mercedes-Benz Atego řady MP2 a pro DAF CF Zatížitelnost Jmenovité napětí: 24 V / 2 V Výkon na každém spínaném kanálu: 2 2 W Výkon na každém směrovém světle: 2 W Provozní teplota: 30 C až +80 C Ochrana proti chybnému zapojení pólů: trvale odolný proti přepólování Stupeň krytí: IP 5K9K dle normy DIN Homologace: e/ce 6 7

174 6.6 Moduly k připojení přívěsu / napěťové transformátory MODUL K PŘIPOJENÍ PŘÍVĚSU Barva kabelu číslo Tažné vozidlo 24 V ISO 2098 žlutý = levé směrové světlo 2 zelený = pravé směrové světlo 3 modrý = zadní mlhové světlo 4 bílý = kostra 5 černý = levé koncové světlo 6 hnědý = pravé koncové světlo 7 červený = brzdové světlo 8 šedý = couvací světlo Přívěs 2 V ISO 446, resp. ISO 724 žlutý = levé směrové světlo 2 modrý = zadní mlhové světlo 3 bílý = kostra 4 zelený = pravé směrové světlo 5 hnědý = pravé koncové světlo 6 červený = brzdové světlo 7 černý = levé koncové světlo 8 šedý = couvací světlo 5DS Napěťový transformátor, 24 V / 2 V 6 72

175 6.6 Moduly k připojení přívěsu / napěťové transformátory Použití Moduly k připojení přívěsu umožňují používat 2V přívěsy s vozidly s provozním napětím 24 V. Modul k připojení přívěsu vyžaduje samostatný dobíjecí vyrovnávač, resp. samostatný napěťový transformátor 8 A / 2 V. K tomu lze použít následující přístroje: 8ES Zatížitelnost Jmenovité napětí: 24 V / 2 V Klidový proud: 8 ma Ovládací proud spínaných kanálů: 2,5 ma Výkon na každém spínaném kanálu: 2 2 W Výkon na každém směrovém světle: 2 W Ztráta napětí na spínaných kanálech: 200 mv Provozní teplota: 30 C až +80 C Ochrana proti chybnému zapojení pólů: trvale odolný proti přepólování Stupeň krytí: IP 5K9K dle normy DIN Homologace: e/ce 6 73

176 6.6 Moduly k připojení přívěsu / napěťové transformátory MODUL K PŘIPOJENÍ PŘÍVĚSU Barva kabelu číslo Tažné vozidlo 24 V ISO 2098 žlutý = levé směrové světlo 2 zelený = pravé směrové světlo 3 modrý = zadní mlhové světlo 5 černý = levé koncové světlo 6 hnědý = pravé koncové světlo 7 červený = brzdové světlo 8 šedý = couvací světlo Přívěs 2 V ISO 446, resp. ISO 724 žlutý = levé směrové světlo 2 modrý = zadní mlhové světlo 3 bílý = kostra 4 zelený = pravé směrové světlo 5 hnědý = pravé koncové světlo 6 červený = brzdové světlo 7 černý = levé koncové světlo 8 šedý = couvací světlo 5DS Napěťový transformátor, 24 V / 2 V 6 74

177 6.7 Dobíjecí vyrovnávač Použití Dobíjecí vyrovnávač zjišťuje napětí obou 2V baterií. Pokud by baterie na straně kostry měla menší napětí, zajistí dobíjecí vyrovnávač dodávku vyrovnávacího proudu. Zda přístroj pracuje, indikuje svítivá dioda. K baterii na straně kostry tak lze připojit 2V spotřebiče. Dimenzování dobíjecího vyrovnávače závisí na průměrném odběru proudu všech 2V spotřebičů. U běžného napěťového transformátoru musí dimenzování přístroje odpovídat maximálnímu odběru proudu všech 2V spotřebičů. Zatížitelnost Jmenovité napětí: 24 V Vyrovnávací proud: 8 A Klidový proud: 5 ma Zapínací napětí: 27 V Vypínací rozdílové napětí: 0,5 V Provozní teplota: 25 C až +65 C Ochrana proti chybnému zapojení pólů a odolnost proti zkratu Stupeň krytí: IP 5K9K 6 Sečtěte tedy průměrný odběr proudu všech 2V spotřebičů. 75

178 6.7 Dobíjecí vyrovnávač DOBÍJECÍ VYROVNÁVAČ Popis číslo Pro vozidla s provozním napětím 24 V Připojení se provádí třemi kabely: jeden kabel k napětí 24 V, jeden ke kostře a jeden ke středové odbočce baterií (viz nákres). 8ES Dobíjecí vyrovnávač Plus 6 76

179 7 Kufříkové sady / příslušenství 7. Kufříkové sady Použití Sady HELLA obsahují výběr nejběžnějších výrobků z určité tematické oblasti v přehledné a kompaktní podobě v kvalitním zásobníku, který se snadno přepravuje a zajišťuje pořádek. Čtyři kufříky lze vložit do praktického přepravního rámu Handy Box, který kromě rukojeti pro přenášení nabízí také řadu možností upevnění (další informace: str. 84). Přednosti výrobního programu Všechny důležité rozměry / intenzity proudu přehledně uspořádané na jednom místě Modulární kufříková koncepce poskytuje velký počet možností pro volné rozšiřování a přetřídění (další informace: str. 84) 7 77

180 7. Kufříkové sady Popis číslo KUFŘÍKOVÁ SADA POJISTEK Obsahuje: nožové pojistky ATO (po 25 ks pro každou hodnotu jmenovitého proudu) a MINI (po 20 ks pro každou hodnotu jmenovitého proudu) a vytahovač/zkoušečku nožových pojistek MINI/ATO. 8JS (Množství při doobjednávání neodpovídá počtu v sadě.) Popis Ampéry Barva Množství v sadě Zkrácené označení číslo pojistek OBSAH KUFŘÍKOVÉ SADY POJISTEK NÁHRADNÍ DÍLY K DOPLNĚNÍ Nožová pojistka ATO Nožová pojistka MINI 2 A 25 D 29 8JS A 25 D 69 8JS A 25 D 88 8JS A 25 D 70 8JS ,5 A 25 D 7 8JS A 25 D 72 8JS A 25 D 73 8JS A 25 D 74 8JS A 25 D 75 8JS A 25 D 76 8JS A 25 D 30 8JS A 20 D 38 8JS A 20 D 39 8JS A 20 D 40 8JS A 20 D 4 8JS ,5 A 20 D 42 8JS A 20 D 43 8JS A 20 D 44 8JS A 20 D 45 8JS A 20 D 46 8JS A 20 D 47 8JS

181 7. Kufříkové sady Popis číslo kufříkové sady KUFŘÍKOVÁ SADA NEIZOLOVANÝCH LISOVACÍCH SPOJEK Složení: různé neizolované spojky (Množství při doobjednávání neodpovídá počtu v sadě, ne všechny položky lze doplnit.) 8KW Popis Průřez kabelu v mm² Rozměry zástrčky v mm Množství v sadě Zkrácené označení číslo OBSAH KUFŘÍKOVÉ SADY NEIZOLOVANÝCH LISOVACÍCH SPOJEK NÁHRADNÍ DÍLY K DOPLNĚNÍ Plochý dutinkový konektor s aretací 0,5,0 2,8 0,8 B 00 8KW ,8 0,8 B 64 8KW ,3 0,8 B 03 8KW ,5 2,5 6,3 0,8 B 54 8KW Plochý dutinkový konektor s aretací, příčná čelist,5 2,5 6,3 0,8 20 B 05 8KW ,8 0,8 B 90 8KW ,5,0 Plochá zástrčka s aretací 6,3 0,8 B 88 8KW ,5 2,5 6,3 0,8 B 57 8KW Plochý dutinkový konektor 0,5,0 4,8 0,8 B 94 8KW ,75,5 6,3 0,8 B 5 8KW Plochý dutinkový konektor, příčná čelist 0,5,5 6,3 0,8 20 B 93 8KW Plochý dutinkový konektor,5 2,5 6,3 0,8 B 52 8KW ,0 6,0 9,5,2 B 95 8KW Plochá zástrčka,5 2,5 6,3 0,8 B 86 8KW Rozvaděč, dvojitý 6,3 0,8 20 B 59 8KW Rozvaděč, trojitý 6,3 0,8 20 B 60 8KW Rozvaděč,5 2,5 6,3 0,8 20 B 82 8KW Spojka, dvojitá 6,3 0,8 20 Plochá zástrčka, 45 6,3 0,8 20 Plochá zástrčka, Ø 5,3 mm 6,3 0,

182 7. Kufříkové sady Popis číslo kufříkové sady KUFŘÍKOVÁ SADA LISOVACÍCH SPOJEK DURASEAL Složení: různé lisovací spojky Duraseal 8KW (Množství při doobjednávání neodpovídá počtu v sadě.) Popis Průřez kabelu v mm² Šířka zástrčky v mm / otvor oka Množství v sadě Zkrácené označení číslo OBSAH KUFŘÍKOVÉ SADY LISOVACÍCH SPOJEK DURASEAL NÁHRADNÍ DÍLY K DOPLNĚNÍ 0,5,0 5 A 3 8KW Styková spojka,5 2,5 5 A 4 8KW ,0 6,0 5 A 5 8KW Plochý dutinkový konektor 0,5,0 6,3 0,8 5 A 00 8KW ,5 2,5 6,3 0,8 5 A 0 8KW Plochá zástrčka 0,5,0 6,3 0,8 5 A 02 8KW ,5 2,5 6,3 0,8 5 A 03 8KW Kruhový dutinkový konektor,5 2,5 Ø 5,0 5 A 68 8KW Kruhová zástrčka,5 2,5 Ø 5,0 5 A 66 8KW M5 5 A 07 8KW ,5 2,5 M6 5 A 09 8KW Prstencová spojka M8 5 A 8KW ,0 6,0 M5 5 A 08 8KW M6 5 A 0 8KW Vidlicová spojka,5 2,5 M4 5 A 57 8KW M5 5 A 58 8KW

183 7. Kufříkové sady Popis číslo kufříkové sady KUFŘÍKOVÁ SADA IZOLOVANÝCH LISOVACÍCH SPOJEK Složení: různé lisovací spojky, odbočná spojka, spojka a lisovací kleště 8KW (Množství při doobjednávání neodpovídá počtu v sadě.) Popis Průřez kabelu v mm² Šířka zástrčky v mm / otvor oka Množství v sadě Zkrácené označení číslo OBSAH KUFŘÍKOVÉ SADY LISOVACÍCH SPOJEK NÁHRADNÍ DÍLY K DOPLNĚNÍ Kruhový dutinkový konektor 0,5,0 Ø 4,0 20 A 63 8KW Kruhová zástrčka 0,5,0 Ø 4,0 20 A 6 8KW Plochý dutinkový konektor 0,5,0 2,8 0,5 20 A 8KW ,5,0 6,3 0,8 20 A 52 8KW Plochý dutinkový konektor, plně izolovaný 0,5,0 6,3 0,8 20 A 82 8KW Plochý dutinkový konektor,5 2,5 6,3 0,8 20 A 53 8KW Plochá zástrčka 0,5,0 6,3 0,8 20 A 59 8KW ,5 2,5 6,3 0,8 20 A 60 8KW ,5,0 M4 20 A 67 8KW ,5,0 M5 20 A 69 8KW ,5 2,5 M4 20 A 68 8KW Prstencová spojka,5 2,5 M5 20 A 70 8KW ,5 2,5 M6 20 A 72 8KW ,0 6,0 M5 20 A 7 8KW ,0 6,0 M6 20 A 73 8KW Styková spojka,5 2,5 20 A 80 8KW Vidlicová spojka,5 2,5 M5 20 A 78 8KW Rozvaděč,5 2,5 2,8 0,5 20 A 58 8KW Odbočná kabelová spojka 20 I 8KW Spojka 6,3 0,8 20 A 84 8KW Kleště na lisovací spojky 8PE

184 7. Kufříkové sady KUFŘÍKOVÁ SADA POUZDER KONEKTORŮ SUPERSEAL Popis číslo kufříkové sady Složení: Různá pouzdra konektorů SUPERSEAL, kolíkové/dutinkové kontakty, těsnění jednotlivých vodičů a záslepky 8JA (Množství při doobjednávání neodpovídá počtu v sadě.) Popis Průřez kabelu v mm² Množství v sadě Zkrácené označení číslo OBSAH KUFŘÍKOVÉ SADY POUZDER KONEKTORŮ SUPERSEAL NÁHRADNÍ DÍLY K DOPLNĚNÍ Těsnění jednotlivých vodičů,8 2,4 00 B 45 9GD Záslepka 00 B 47 9GD Kolíkový kontakt,0,5 00 B 43 8KW Dutinkový kontakt,0,5 00 B 44 8KW Pouzdro s kolíky, pól. 5 8JA Pouzdro s dutinkami, pól. 5 8JA Pouzdro s kolíky, 2pól. 5 8JA Pouzdro s dutinkami, 2pól. 5 8JA Pouzdro s kolíky, 3pól. 5 8JA Pouzdro s dutinkami, 3pól. 5 8JA Pouzdro s kolíky, 4pól. 5 8JA Pouzdro s dutinkami, 4pól. 5 8JA Pouzdro s kolíky, 5pól. 5 8JA Pouzdro s dutinkami, 5pól. 5 8JA Pouzdro s kolíky, 6pól. 5 8JA Pouzdro s dutinkami, 6pól. 5 8JA

185 7. Kufříkové sady KUFŘÍKOVÁ SADA SMRŠŤOVACÍCH BUŽÍREK Popis číslo kufříkové sady Složení: Různé smršťovací bužírky, smršťovací poměr 2 :, teplota pro použití 55 C až +25 C, nehořlavé a samozhášecí, UL224, smršťovací teplota min. 70 C 9MJ Barva OBSAH KUFŘÍKOVÉ SADY SMRŠŤOVACÍCH BUŽÍREK Délka v mm Průměr v mm Množství v sadě NÁHRADNÍ DÍLY K DOPLNĚNÍ číslo à 20 / /,0 2,4 60 9MJ à 30 /transparentní,0 2,4 60 9MJ à 20 / /,0 3,2 60 9MJ à 30 /transparentní,0 3,2 60 9MJ à 20 / /,0 4,8 60 9MJ à 30 /transparentní,0 4,8 60 9MJ à 20 / /,0 6,4 60 9MJ à 30 /transparentní,0 6,4 60 9MJ à 4 / / / /transparentní 00,0 9,5 20 9MJ à 4 / / / /transparentní 00,0 2,5 20 9MJ à 0 /transparentní 00,0 9, 20 9MJ à 5 / / / /transparentní 200,0 9,5 25 9MJ x 200,0 à 5 9, 25,4 0 9MJ

186 7.2 Příslušenství pro sady Použití HELLA Handy Box je praktický přepravní rám, který pojme až čtyři kufříkové sady. 7 Ergonomická rukojeť pro přenášení Kufříky se spolehlivě uchycují do upevňovacího systému Jednotlivé přepravní rámy Handy Box lze navzájem spojovat různými způsoby Lze je rovněž připevnit na stěnu (např. při zařizování vozidla nebo používání v autoservisu). 84

187 7.2 Příslušenství pro sady Popis KUFŘÍKOVÉ SADY Kufříkovou sadu lze pomocí vložek individuálně rozdělit podle různých velikostí; včetně posuvných uzávěrů a ergonomické rukojeti pro přenášení, systém západek ve dně zamezuje vyklouznutí obsahu HANDY BOX Popis číslo Pro kufříkové sady (bez kufříků) Rozměry: (V Š H, v mm): 30,0 376,0 265,0 9XX KUFŘÍK Prázdný, bez vložek Rozměry: (V Š H, v mm): 57,0 338,0 26,0 9XX VLOŽKY DO KUFŘÍKŮ Vložka 7- Do každého kufříku se vejde max. 8 vložek Rozměry: (V Š H, v mm): 47,0 79,0 09,0 9XX Vložka 8- Do každého kufříku se vejde max. 6 vložek Rozměry: (V Š H, v mm): 47,0 45,0 79,0 9XX Vložka 9- Do každého kufříku se vejde max. 32 vložek Rozměry: (V Š H, v mm): 47,0 39,0 55,0 9XX

188 8. Nástroje 8. Krimpovací a uvolňovací nástroj Basic Použití Sada krimpovacích nástrojů Basic umožňuje spolehlivé zpracování řady lisovaných spojů. Nástavce lze rychle a snadno vyměňovat. Představují tak časově, prostorově a cenově nenáročnou alternativu k více jednotlivým nástrojům. Přednosti výrobního programu Výkonné základní řešení Široké pokrytí šest různých krimpovacích hlavic, devět uvolňovacích nástrojů a tři prodlužovací spojky Správný doplněk představuje vhodná uvolňovací sada pro rozpojování stávajících spojů. 8 86

189 8. Krimpovací a uvolňovací nástroj Basic SADA KRIMPOVACÍCH NÁSTROJŮ BASIC Popis číslo Složení: Jedny kleště a šest nástavců 8PE NÁSTAVCE PRO SADU KRIMPOVACÍCH NÁSTROJŮ BASIC K DOOBJEDNÁNÍ Popis číslo Nástavec A pro izolované lisovací spojky 0,5 6,0 mm² 8PE Nástavec B pro neizolované lisovací spojky,5 0,0 mm² 8PE Nástavec C pro neizolované ploché dutinkové konektory 0,5 6,0 mm² 8PE Nástavec D pro drátové dutinky s kolíkem 0,5 4,0 mm² 8PE Nástavec F pro koncové dutinky 6,0 6,0 mm² 8PE Nástavec H pro kolíkové kontakty 0,5 0,0 mm² 8PE

190 8. Krimpovací a uvolňovací nástroj Basic UVOLŇOVACÍ SADA BASIC Popis číslo kufříkové sady Složení: Devět uvolňovacích nástrojů a tři prodlužovací spojky 8PE OBSAH UVOLŇOVACÍ SADY BASIC* Popis Výrobci vozidel Označení Uvolňovací nástroj pro kontakty s průřezem kabelu,5 mm² + prodlužovací spojka BMW, DaimlerChrysler, Fiat, MAN, Opel, Porsche, Seat, Skoda, VW/Audi HE0 Uvolňovací nástroj pro kontakty s průřezem kabelu 3,5 mm² + prodlužovací spojka BMW, DaimlerChrysler, Fiat, MAN, Opel, Porsche, Seat, Skoda, VW/Audi HE02 Uvolňovací nástroj pro kontakty s průřezem kabelu 3,5 mm² + prodlužovací spojka Ford, Opel, PSA, Renault HE05 Uvolňovací nástroj pro zástrčky s odjišťovacím kanálkem 2,8 a 5,8 mm² BMW, DaimlerChrysler, Ford, MAN, Opel, Porsche, PSA, Renault, Seat, Skoda, VW/Audi HE53 Uvolňovací nástroj pro Micro Timer II a III s průřezem kabelu,6 mm² DaimlerChrysler, VW/Audi HE56 Uvolňovací nástroj pro Maxi-Power Timer s průřezem kabelu 9,5 mm² Všechna vozidla / provedení HE59 Uvolňovací nástroj pro kontakty Pit Pod Fiat, Ford, Mazda, Opel, PSA, Renault, Saab, VW/Audi HE62 Uvolňovací nástroj pro Micro Timer I a ABS plug-in-housing s průřezem kabelu,6 mm² Fiat, Ford, Mazda, Opel, PSA, Renault, Saab, VW/Audi HE53 Uvolňovací nástroj pro zástrčky se dvěma odjišťovacími kanálky 2,8 a 5,8 mm² * Obsah nelze objednávat zvlášť BMW, DaimlerChrysler, Fiat, Ford, MAN, Opel, PSA, Renault, Saab, VW/Audi HE9 8 88

191 8.2 Krimpovací a uvolňovací nástroj Profi Použití Krimpovací nástroj Profi umožňuje díky speciálním profilovým geometriím mimořádně přesné radiální zpracování kontaktů. Dokonalé umístění nástrojových nástavců do správné polohy zajišťuje patentovaná upevňovací koncepce Crimp-Set. Kleště mimoto disponují dodatečnou řezací a odizolovací jednotkou v prostoru rukojeti, která sadě nástrojů dodává mimořádně univerzální charakter. To celé završuje modulární sada uvolňovacích břitů, které se nacházejí na zadní straně kufříku. Přednosti výrobního programu Kvalitní kompletní řešení Široké pokrytí díky pěti různými krimpovacím hlavicím, čtyřem uvolňovacím břitům a řezací a odizolovací jednotce Clip & Strip Tři různé, individuálně rozšiřitelné varianty osazení Měkké ergonomické rukojeti s ochranou proti sklouznutí Optimalizovaná mechanika pro přenos síly umožňuje dlouhodobé používání bez únavy Vyrobeny z tvrzené nástrojové oceli se speciální povrchovou úpravou nejnamáhanějších částí 89 8

192 8.2 Krimpovací a uvolňovací nástroj Profi SADA KRIMPOVACÍCH NÁSTROJŮ A UVOLŇOVACÍ SADA Popis číslo kufříkové sady Sada krimpovacích nástrojů a uvolňovací sada Profi, typ I 8PE OBSAH SADY KRIMPOVACÍCH NÁSTROJŮ A UVOLŇOVACÍ SADY PROFI, TYP I Popis číslo Základní kleště bez nástavců 8PE Odizolovací Clip & Strip 8PE Nástavec 44 Průřez kabelů 0,5 6,0 mm² Pro kabelová oka dle DIN a izolované lisovací spojky 8PE Červený/žlutý/modrý nástavec Průřez kabelů 0,35 6,0 mm² Pro plně izolované stykové spojky 8PE Nástavec JPT/TAB 2,8/MCP 2,8 Průřez kabelů 0,35 2,5 mm² 8PE Univerzální nástavec Průřez kabelů 0,25 6,0 mm² Pro neizolované ploché zástrčky a ploché dutinkové konektory 8PE Základní rukojeť uvolňovacího nástroje 8PE

193 8.2 Krimpovací a uvolňovací nástroj Profi OBSAH SADY KRIMPOVACÍCH NÁSTROJŮ A UVOLŇOVACÍ SADY PROFI, TYP I Popis číslo Břit MCP 2,8/FL 2,8/JPT/SPT 8PE Břit MDK 5, DFK 2, AFK 8PE Břit FSH 6,3 8PE Břit F2,8 FS/H,58 8PE

194 8.2 Krimpovací a uvolňovací nástroj Profi SADA KRIMPOVACÍCH NÁSTROJŮ A ODJIŠŤOVACÍ SADA Popis číslo kufříkové sady Sada krimpovacích nástrojů a odjišťovací sada Profi, typ II 8PE OBSAH SADY KRIMPOVACÍCH NÁSTROJŮ A ODJIŠŤOVACÍ SADY PROFI, TYP II Popis číslo Základní kleště bez nástavců 8PE Odizolovací Clip & Strip 8PE Nástavec 44 Průřez kabelů 0,5 6,0 mm² Pro kabelová oka dle DIN a izolované lisovací spojky 8PE Červený/žlutý/modrý nástavec Průřez kabelů 0,35 6,0 mm² Pro plně izolované stykové spojky 8PE Nástavec AE 2 Průřez kabelů 0,4 0 mm² Pro izolované a neizolované koncové dutinky 8PE

195 8.2 Krimpovací a uvolňovací nástroj Profi SADA KRIMPOVACÍCH NÁSTROJŮ A ODJIŠŤOVACÍ SADA Popis číslo kufříkové sady Sada krimpovacích nástrojů a odjišťovací sada Profi, typ III 8PE OBSAH SADY KRIMPOVACÍCH NÁSTROJŮ A ODJIŠŤOVACÍ SADY PROFI, TYP III Popis číslo Základní kleště bez nástavců 8PE Odizolovací Clip & Strip 8PE Nástavec 44 Průřez kabelů 0,5 6,0 mm² Pro kabelová oka dle DIN a izolované lisovací spojky 8PE Červený/žlutý/modrý nástavec Průřez kabelů 0,35 6,0 mm² Pro plně izolované stykové spojky 8PE Univerzální nástavec Průřez kabelů 0,25 6,0 mm² Pro neizolované ploché zástrčky a ploché dutinkové konektory 8PE

196 8.2 Krimpovací a uvolňovací nástroj Profi OBSAH SADY KRIMPOVACÍCH NÁSTROJŮ A ODJIŠŤOVACÍ SADY PROFI, TYP III Popis číslo Základní rukojeť uvolňovacího nástroje 8PE Břit MCP 2,8/FL 2,8/JPT/SPT 8PE Břit FSH 6,3 8PE

197 8.3 Systém nástrojů Heavy Duty Použití Systém nástrojů HELLA Heavy Duty umožňuje díky technologii krimpování s lineárním přenosem síly pracovat s maximální možnou přesností. Na rozdíl od tradičních kleští, u nichž se síla přenáší radiálně, se tato koncepce vyznačuje rovnoměrným rozložením síly při krimpování. Výsledek je vždy stejný a stejně kvalitní. Jedná se o stavebnicový systém, který si můžete sestavit zcela podle svých požadavků, a zároveň je možná i samostatná výměna základních kleští a krimpovacích, resp. uvolňovacích nástavců. Přednosti výrobního programu Stavebnicový systém kvalitních nástrojů Technologie krimpování s lineárním/paralelním přenášením síly umožňuje pracovat s nejvyšší přesností Měkké ergonomické rukojeti s ochranou proti sklouznutí Optimalizovaná mechanika pro přenos síly umožňuje dlouhodobé používání bez únavy Vyrobeny z tvrzené nástrojové oceli se speciální povrchovou úpravou nejnamáhanějších částí 8 95

198 8.3 Systém nástrojů Heavy Duty KUFŘÍK NA NÁSTROJE Popis číslo Kufřík na nástroje Heavy Duty Přední strana pojme kompletní kleště a čtyři nástrojové hlavice Zadní strana pojme odjišťovací rukojeť a 2 břitů 8PE Rukojeť krimpovacích kleští 8PE Nástrojová hlavice SUPERSEAL Nástrojová hlavice SUPERSEAL nabízí všechny výhody systému Heavy Duty. Na zadní straně má navíc zabudovanou polohovací pomůcku, která výrazně usnadňuje vložení kontaktu do správné polohy v nástroji. 8PE Speciální konstrukce umožňuje krimpování a izolování kontaktu v jednom pracovním kroku. Tím šetří cenný čas. Nástrojová hlavice Deutsch DT 8PE Nástrojová hlavice ABS-G 8PE Rukojeť uvolňovacích kleští 8PE

199 Popis číslo Uvolňovací břit SUPERSEAL 8PE Uvolňovací břit Deutsch DT 8PE Uvolňovací břit ABS-G 8PE

200 8.4 Lisovací a krimpovací kleště Použití Každý z ručních nástrojů je navržen pro určitou specifickou aplikační oblast. Všechny typy při tom disponují solidním zpracováním a zaručují čistý a přesný výsledek práce. Přednosti výrobního programu Specializované typy nástrojů pro řadu aplikací 8 98
