Wifi Visual intercom doorbell je video zvonek, který je připojen k internetu. Může být připojen dvěma způsoby:

Transkript

1

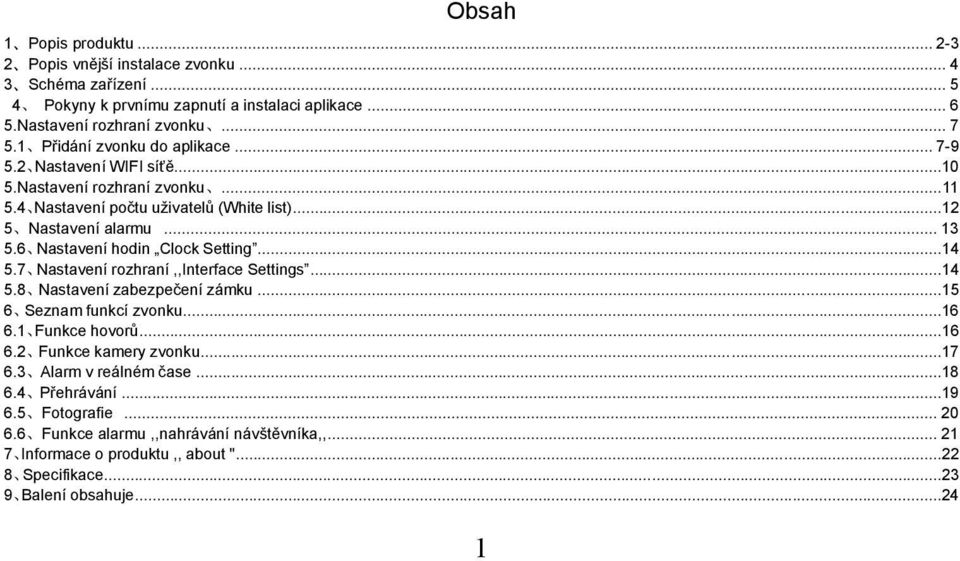

2 Obsah 1 Popis produktu Popis vnější instalace zvonku Schéma zařízení Pokyny k prvnímu zapnutí a instalaci aplikace Nastavení rozhraní zvonku Přidání zvonku do aplikace Nastavení WIFI síťě Nastavení rozhraní zvonku Nastavení počtu uživatelů (White list) Nastavení alarmu Nastavení hodin Clock Setting Nastavení rozhraní,,interface Settings Nastavení zabezpečení zámku Seznam funkcí zvonku Funkce hovorů Funkce kamery zvonku Alarm v reálném čase Přehrávání Fotografie Funkce alarmu,,nahrávání návštěvníka,, Informace o produktu,, about " Specifikace Balení obsahuje

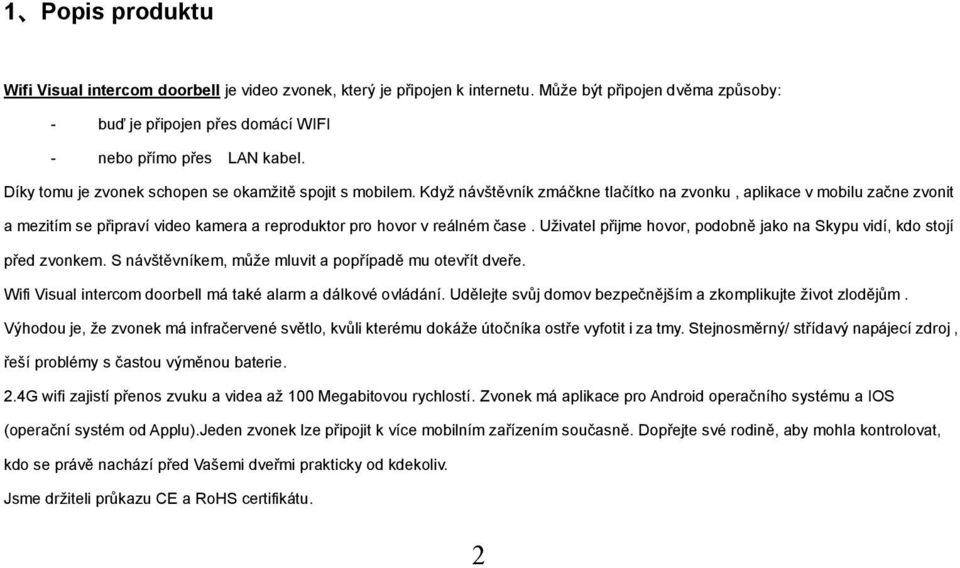

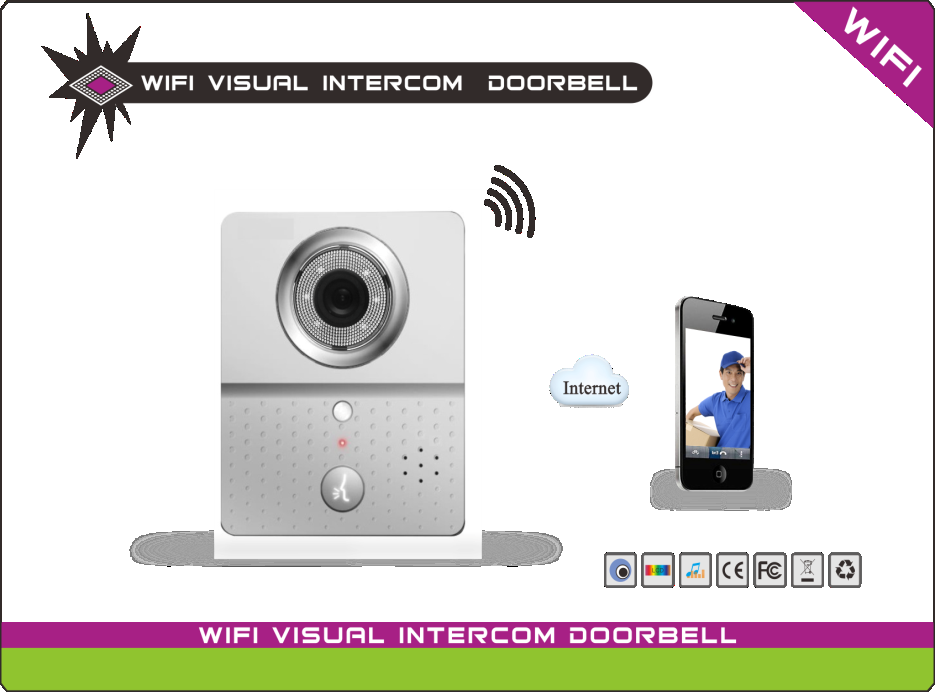

3 1 Popis produktu Wifi Visual intercom doorbell je video zvonek, který je připojen k internetu. Může být připojen dvěma způsoby: - buď je připojen přes domácí WIFI - nebo přímo přes LAN kabel. Díky tomu je zvonek schopen se okamžitě spojit s mobilem. Když návštěvník zmáčkne tlačítko na zvonku, aplikace v mobilu začne zvonit a mezitím se připraví video kamera a reproduktor pro hovor v reálném čase. Uživatel přijme hovor, podobně jako na Skypu vidí, kdo stojí před zvonkem. S návštěvníkem, může mluvit a popřípadě mu otevřít dveře. Wifi Visual intercom doorbell má také alarm a dálkové ovládání. Udělejte svůj domov bezpečnějším a zkomplikujte život zlodějům. Výhodou je, že zvonek má infračervené světlo, kvůli kterému dokáže útočníka ostře vyfotit i za tmy. Stejnosměrný/ střídavý napájecí zdroj, řeší problémy s častou výměnou baterie. 2.4G wifi zajistí přenos zvuku a videa až 100 Megabitovou rychlostí. Zvonek má aplikace pro Android operačního systému a IOS (operační systém od Applu).Jeden zvonek lze připojit k více mobilním zařízením současně. Dopřejte své rodině, aby mohla kontrolovat, kdo se právě nachází před Vašemi dveřmi prakticky od kdekoliv. Jsme držiteli průkazu CE a RoHS certifikátu. 2

4 Děkujeme Vám za projevenou důvěru v náš produkt, Vaše spokojenost je naším cílem! Pravidla pro bezpečné používání : Než začnete výrobek používat, přečtěte si celý návod a pokyny pro bezpečné používání. Upozornění : Obal výrobku, včetně plastových a ostatních sáčků, lepicích pásek, drátků, atd. zlikvidujte v souladu s příslušnými místními předpisy týkající se recyklace. Elektrická, elektrotechnická zařízení a baterie se nesmí likvidovat s domácím odpadem. Nechte je recyklovat v místě k tomu určeném. Obraťte se na místní úřady nebo na svého prodejce ohledně informací jak výrobek recyklovat. 3

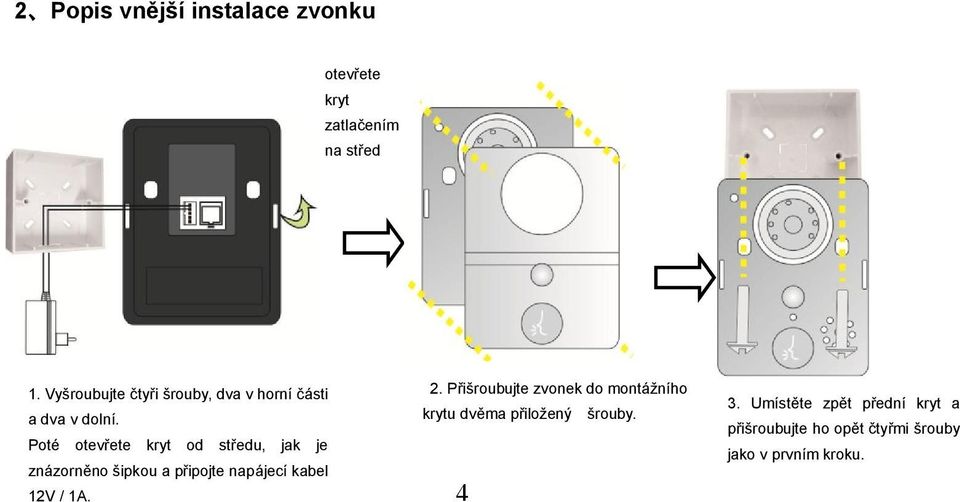

5 2 Popis vnější instalace zvonku otevřete kryt zatlačením na střed 1. Vyšroubujte čtyři šrouby, dva v horní části a dva v dolní. Poté otevřete kryt od středu, jak je znázorněno šipkou a připojte napájecí kabel 12V / 1A. 2. Přišroubujte zvonek do montážního krytu dvěma přiložený šrouby Umístěte zpět přední kryt a přišroubujte ho opět čtyřmi šrouby jako v prvním kroku.

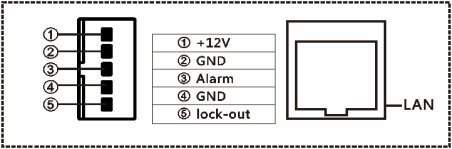

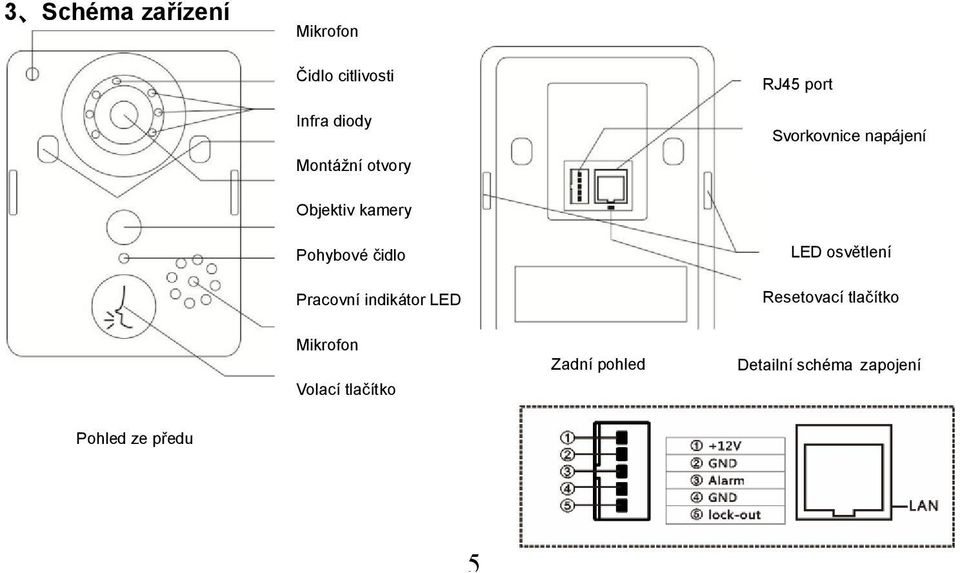

6 3 Schéma zařízení Mikrofon Čidlo citlivosti Infra diody Montážní otvory RJ45 port Svorkovnice napájení Objektiv kamery Pohybové čidlo Pracovní indikátor LED LED osvětlení Resetovací tlačítko Mikrofon Volací tlačítko Zadní pohled Detailní schéma zapojení Pohled ze předu 5

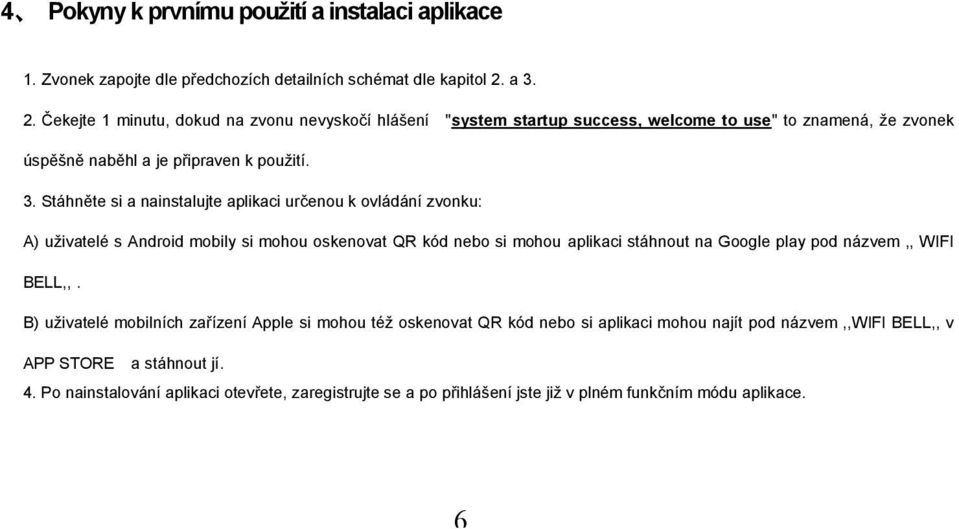

7 4 Pokyny k prvnímu použití a instalaci aplikace 1. Zvonek zapojte dle předchozích detailních schémat dle kapitol 2. a Čekejte 1 minutu, dokud na zvonu nevyskočí hlášení "system startup success, welcome to use" to znamená, že zvonek úspěšně naběhl a je připraven k použití. 3. Stáhněte si a nainstalujte aplikaci určenou k ovládání zvonku: A) uživatelé s Android mobily si mohou oskenovat QR kód nebo si mohou aplikaci stáhnout na Google play pod názvem,, WIFI BELL,,. B) uživatelé mobilních zařízení Apple si mohou též oskenovat QR kód nebo si aplikaci mohou najít pod názvem,,wifi BELL,, v APP STORE a stáhnout jí. 4. Po nainstalování aplikaci otevřete, zaregistrujte se a po přihlášení jste již v plném funkčním módu aplikace. 6

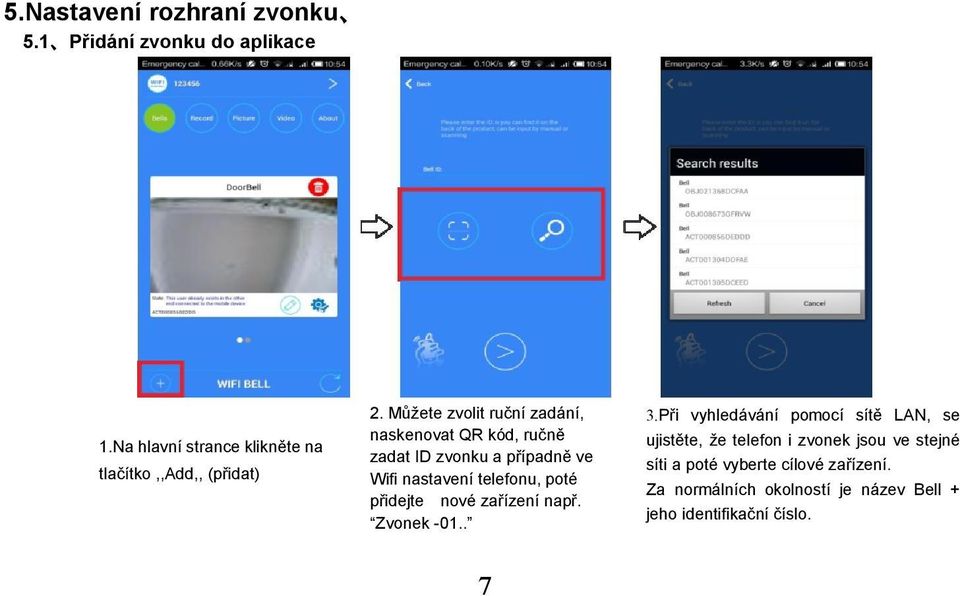

8 5.Nastavení rozhraní zvonku 5.1 Přidání zvonku do aplikace 1.Na hlavní strance klikněte na tlačítko,,add,, (přidat) 2. Můžete zvolit ruční zadání, naskenovat QR kód, ručně zadat ID zvonku a případně ve Wifi nastavení telefonu, poté přidejte nové zařízení např. Zvonek Při vyhledávání pomocí sítě LAN, se ujistěte, že telefon i zvonek jsou ve stejné síti a poté vyberte cílové zařízení. Za normálních okolností je název Bell + jeho identifikační číslo. 7

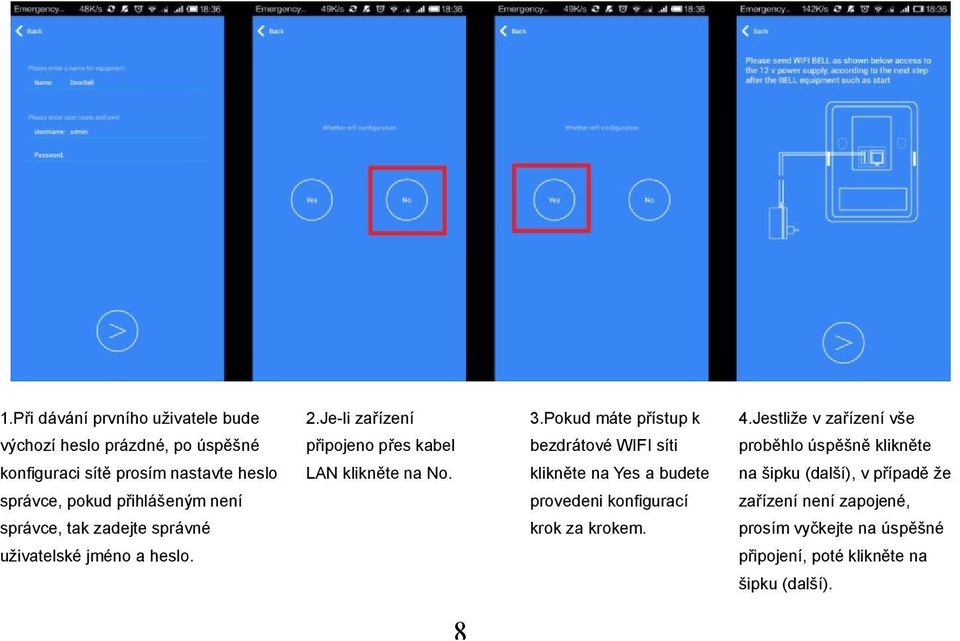

9 1.Při dávání prvního uživatele bude výchozí heslo prázdné, po úspěšné konfiguraci sítě prosím nastavte heslo správce, pokud přihlášeným není správce, tak zadejte správné 2.Je-li zařízení připojeno přes kabel LAN klikněte na No. 3.Pokud máte přístup k bezdrátové WIFI síti klikněte na Yes a budete provedeni konfigurací krok za krokem. 4.Jestliže v zařízení vše proběhlo úspěšně klikněte na šipku (další), v případě že zařízení není zapojené, prosím vyčkejte na úspěšné uživatelské jméno a heslo. připojení, poté klikněte na šipku (další). 8

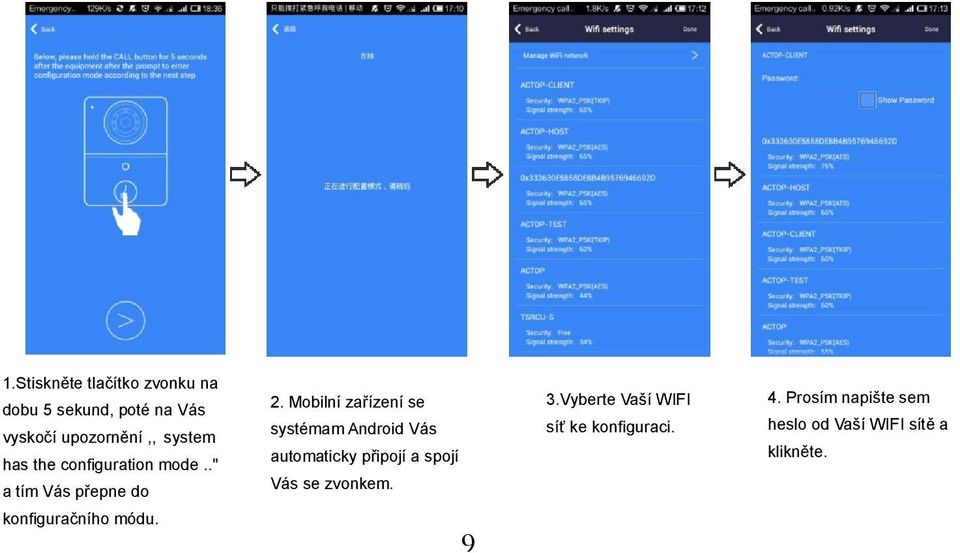

10 1.Stiskněte tlačítko zvonku na dobu 5 sekund, poté na Vás vyskočí upozornění,, system has the configuration mode.." a tím Vás přepne do 2. Mobilní zařízení se systémam Android Vás automaticky připojí a spojí Vás se zvonkem. 3.Vyberte Vaší WIFI síť ke konfiguraci. 4. Prosím napište sem heslo od Vaší WIFI sítě a klikněte. konfiguračního módu. 9

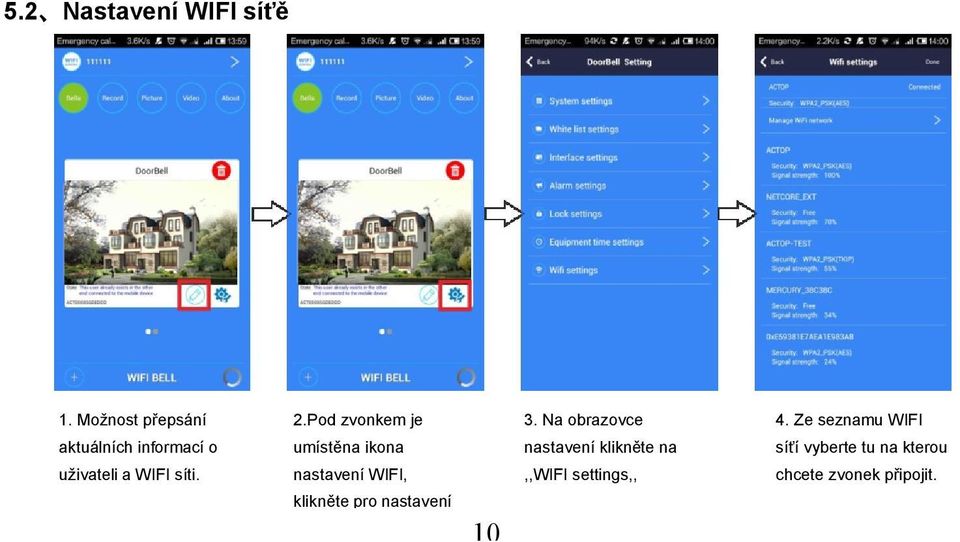

11 5.2 Nastavení WIFI síťě 1. Možnost přepsání aktuálních informací o uživateli a WIFI síti. 2.Pod zvonkem je umístěna ikona nastavení WIFI, klikněte pro nastavení Na obrazovce nastavení klikněte na,,wifi settings,, 4. Ze seznamu WIFI síťí vyberte tu na kterou chcete zvonek připojit.

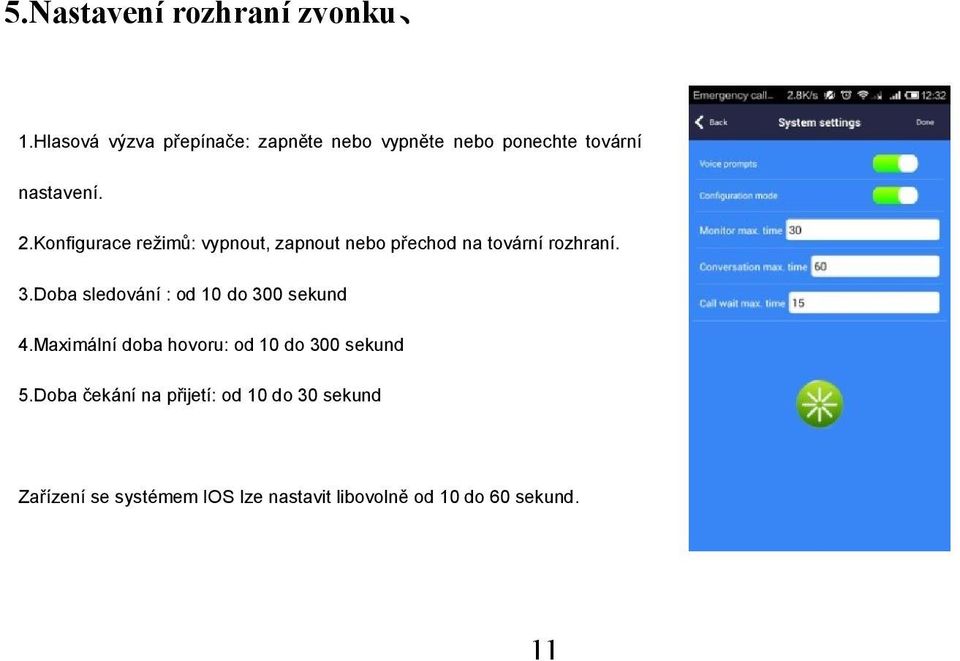

12 5.Nastavení rozhraní zvonku 1.Hlasová výzva přepínače: zapněte nebo vypněte nebo ponechte tovární nastavení. 2.Konfigurace režimů: vypnout, zapnout nebo přechod na tovární rozhraní. 5.3 System Settings 3.Doba sledování : od 10 do 300 sekund 4.Maximální doba hovoru: od 10 do 300 sekund 5.Doba čekání na přijetí: od 10 do 30 sekund Zařízení se systémem IOS lze nastavit libovolně od 10 do 60 sekund. 11

13 5.4 Nastavení počtu uživatelů (White list) 1.Administrátor může přidávat a odstraňovat uživatele zvonku. Uživatel si může nastavit vlastní heslo, ale není oprávněn k odstraňování nebo přidávání jiných uživatelů. 2.Přidat nového uživatele Změnit heslo uživatele.

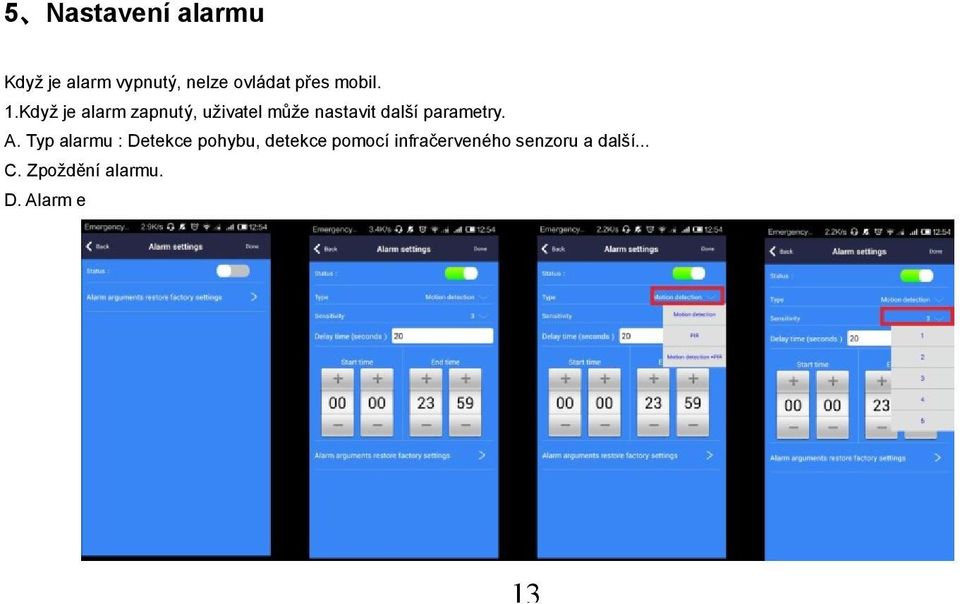

14 5 Nastavení alarmu Když je alarm vypnutý, nelze ovládat přes mobil. 1.Když je alarm zapnutý, uživatel může nastavit další parametry. A. Typ alarmu : Detekce pohybu, detekce pomocí infračerveného senzoru a další... C. Zpoždění alarmu. D. Alarm e 13

15 5.6 Nastavení hodin Clock Setting 5.7 Nastavení rozhraní,,interface Settings Rozšíření vstupní / výstupní kontroly, propojení s magnetickým dveřním alarmem. 14

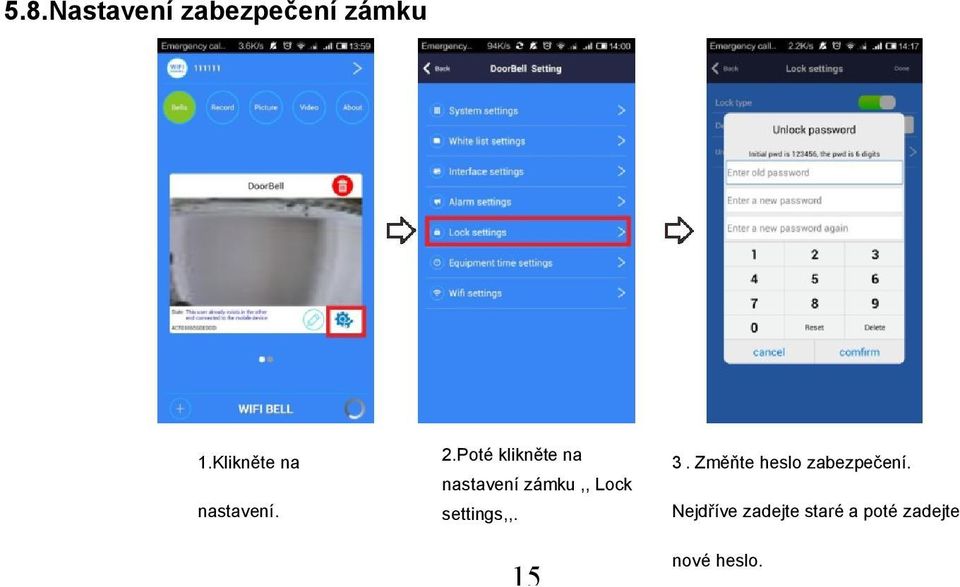

16 5.8.Nastavení zabezpečení zámku 1.Klikněte na nastavení. 2.Poté klikněte na nastavení zámku,, Lock settings,, Změňte heslo zabezpečení. Nejdříve zadejte staré a poté zadejte nové heslo.

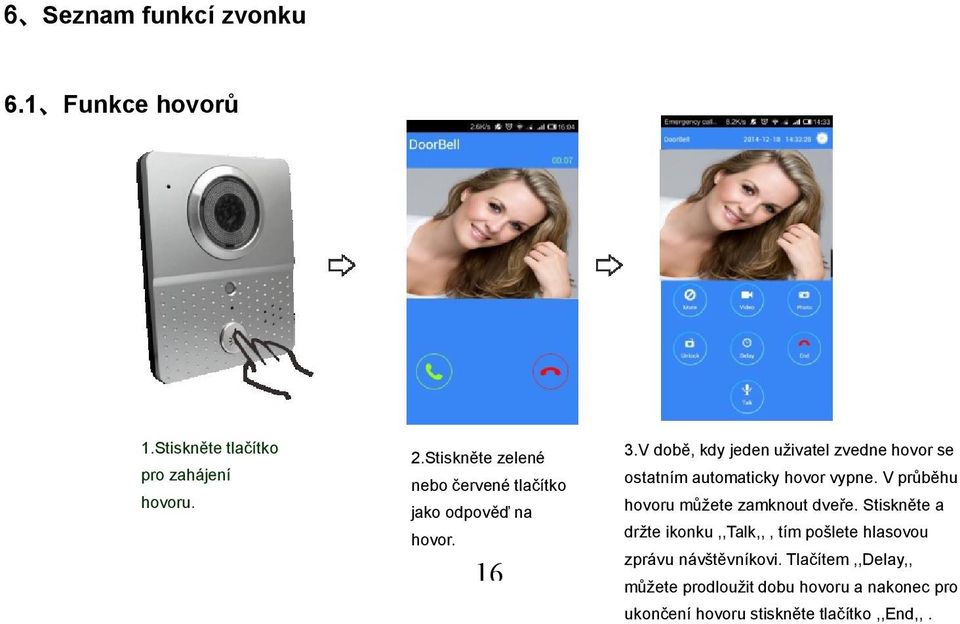

17 6 Seznam funkcí zvonku 6.1 Funkce hovorů 1.Stiskněte tlačítko pro zahájení hovoru. 2.Stiskněte zelené nebo červené tlačítko jako odpověď na hovor V době, kdy jeden uživatel zvedne hovor se ostatním automaticky hovor vypne. V průběhu hovoru můžete zamknout dveře. Stiskněte a držte ikonku,,talk,,, tím pošlete hlasovou zprávu návštěvníkovi. Tlačítem,,Delay,, můžete prodloužit dobu hovoru a nakonec pro ukončení hovoru stiskněte tlačítko,,end,,.

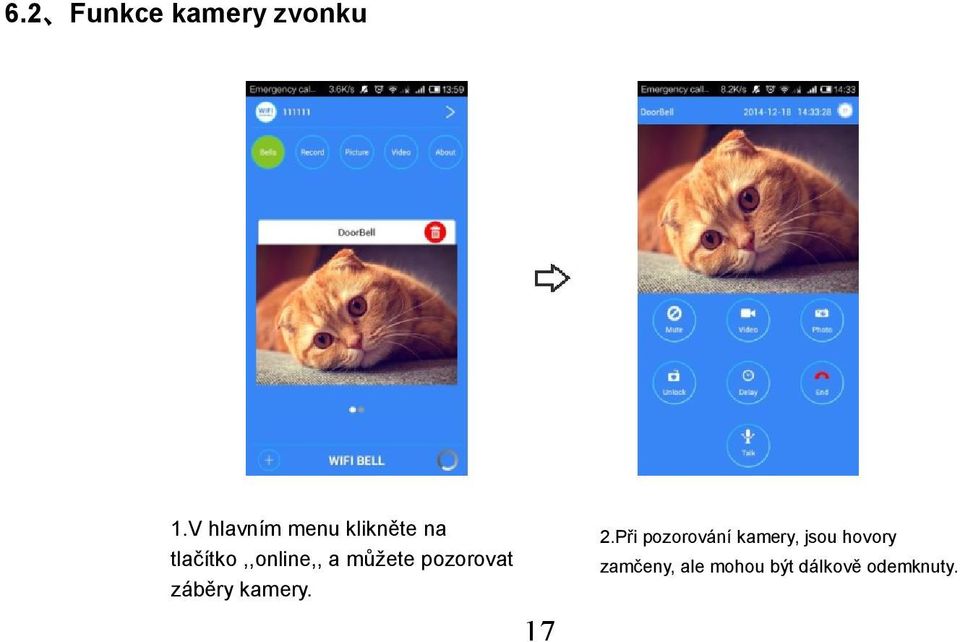

18 6.2 Funkce kamery zvonku 1.V hlavním menu klikněte na tlačítko,,online,, a můžete pozorovat záběry kamery Při pozorování kamery, jsou hovory zamčeny, ale mohou být dálkově odemknuty.

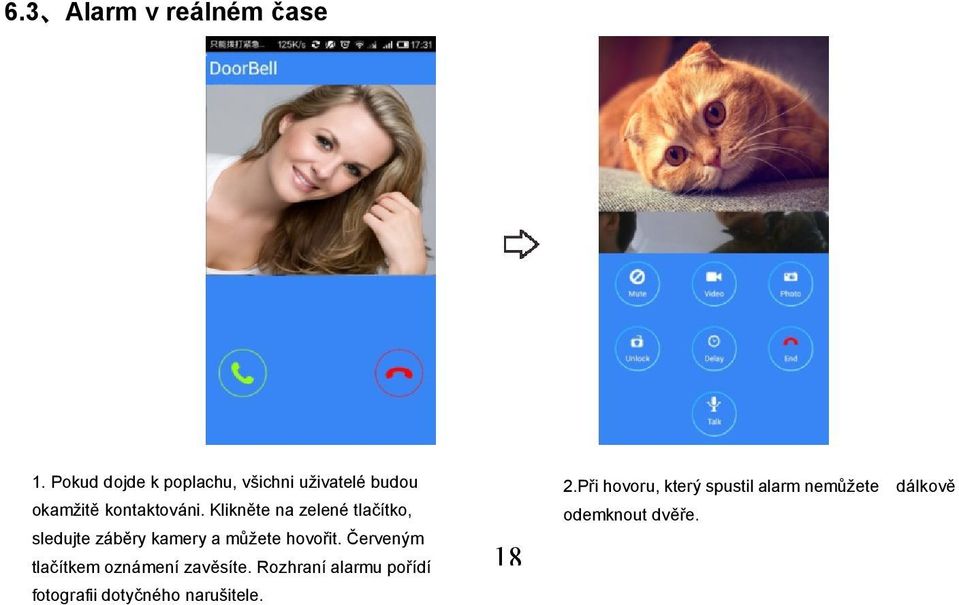

19 6.3 Alarm v reálném čase 1. Pokud dojde k poplachu, všichni uživatelé budou okamžitě kontaktováni. Klikněte na zelené tlačítko, sledujte záběry kamery a můžete hovořit. Červeným tlačítkem oznámení zavěsíte. Rozhraní alarmu pořídí fotografii dotyčného narušitele Při hovoru, který spustil alarm nemůžete dálkově odemknout dvěře.

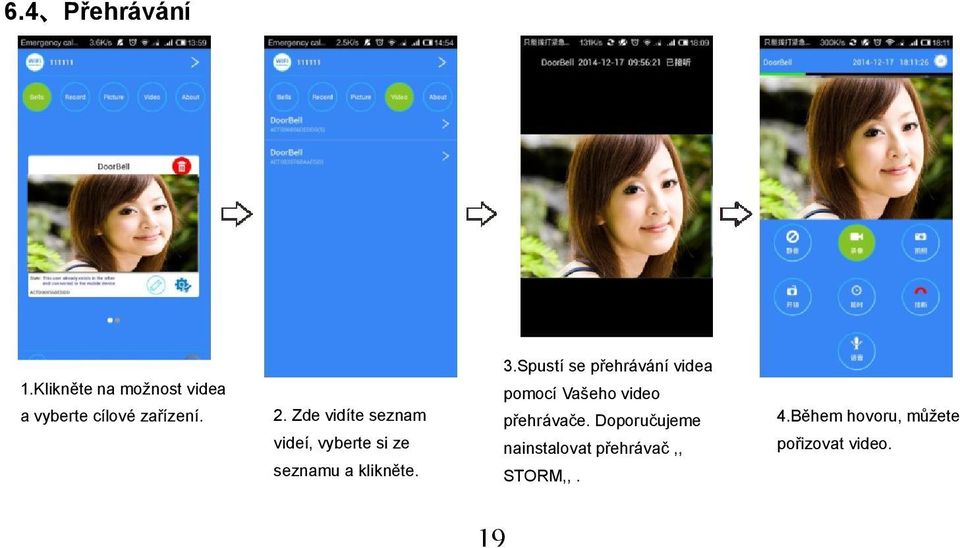

20 6.4 Přehrávání 1.Klikněte na možnost videa a vyberte cílové zařízení. 2. Zde vidíte seznam videí, vyberte si ze seznamu a klikněte. 3.Spustí se přehrávání videa pomocí Vašeho video přehrávače. Doporučujeme nainstalovat přehrávač,, STORM,,. 4.Během hovoru, můžete pořizovat video. 19

21 6.5 Fotografie 1.Vyberte Vaše zařízení. 2.Fotografie jsou seřazeny dle času pořízení Když chcete zvětšit obrázek klikněte na něj.

22 6.6 Funkce alarmu,,nahrávání návštěvníka,, 1.Klikněte na možnost nahrávání, vyberte si cílové úložiště nebo seznam nahrávek a sem se uloží Vaše nová nahrávka. 2.Galerie Detailní pohled na nahrávku / obrázek.

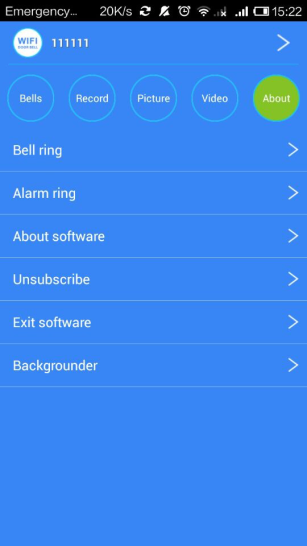

23 7 Informace o produktu,, about " 1. Klikněte na nastavení,,option,, 2. Set the doorbell ringing: Můžete nastavit jakýkoliv zvuk. 3. Set the alarm tones: Můžete nastavit jakýkoliv tón. 4. About Software: Klikněte pro informace o software. 5. Exit the software: Klikněte pro ukončení celého programu. 6. Running in the background: Klikněte pro náhled podívání se na procesy, které běží v pozadí aplikace. 22

24 8 Specifikace Model Fotoaparát Rozlišitelnost Osvětletní WIFI601 1/4 /F2.4/ line 2LUX Zroj světla 6 infračervená žárovka Zdoj napětí Ztráta výkonu Rozměry Stejnosměrný napětí: 12V / 1A Pracovní výkon;3.8w 120*96*34mm 23

25 9 Balení obsahuje 1.Zvonek 1.Šrouby(standard) 2.Uživatelský manuál 3.Nabíječka 4.Kabely 5.IOS APP a Android APP pro mobilní telefon 6.Návod k obsluze (1)Naše společnost se zavazuje k vylepšování a k inovování produktu a vyhrazuje si právo dělat tyto změny a vylepšení. Ilustrace v této příručce jsou pouze referenční. (2)Veškeré záruky jsou neplatné, pokud vy nebo kdokoli jiný neodborně otevře jednotku, nebo odstraní či poškodí její označení. (3)Záruka : Je dva roky od zakoupení tohoto výrobku, zaručujeme bezplatnou údržbu a technickou podporu. Záruka se nevztahuje na poškození během instalace, neoprávněné manipulace a úmyslného poškození. (4)Jiné záruční doby nebudou podporovány ze strany výrobce. 24
