1 KOMBINACE CHLADNICKA-MRAZNICKA CHŁODZIARKO-ZAMRAŻARKA - KOMBINOVANÁ CHLADNIČKA HŰTŐ-FAGYASZTÓ KOMBINÁCIÓ - COMBINA FRIGORIFICA NÁVOD K OBSLUZE INSTRUKCJA OBSŁUGI - NÁVOD NA OBSLUHU KEZELÉSI TÁJÉKOZTATÓ - MANUAL DE INSTRUCTIUNI DE FOLOSIRE ENB 3450 CZ PL SK HU RO KE/E/93.(05.)

2 Před instalací a použitím spotřebiče si tento návod k obsluze pečlivě přečtěte. Obsahuje bezpečnostní upozornění, rady, informace a poznámky. Jestliže se chladnička používá v souladu s písemnými pokyny, bude řádně fungovat a poskytovat vám maximální uspokojení. Níže uvedené symboly vám pomohou usnadnit hledání. Bezpečnostní upozornění Výstrahy a informace u tohoto symbolu slouží bezpečnosti vaší osoby a vašeho spotřebiče. Rady, užitečné informace Informace týkající se životního prostředí Symboly používané k označení poznámek U tohoto symbolu jsou uvedeny poznámky k jednotlivým druhům potravin a jejich uchovávání. Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. The Electrolux Group. The world's No.1 choice. Skupina Electrolux je největším výrobcem spotřebičů pro kuchyň, čistotu a venkovní použití. Více než 55 milionů výrobků Skupiny Electrolux / jako jsou chladničky, sporáky, pračky, vysavače, řetězové pily a travní sekačky/ vęcelkové hodnotě až 14 miliard USD je prodáno každým rokem ve více než 150 zemích světa. 2

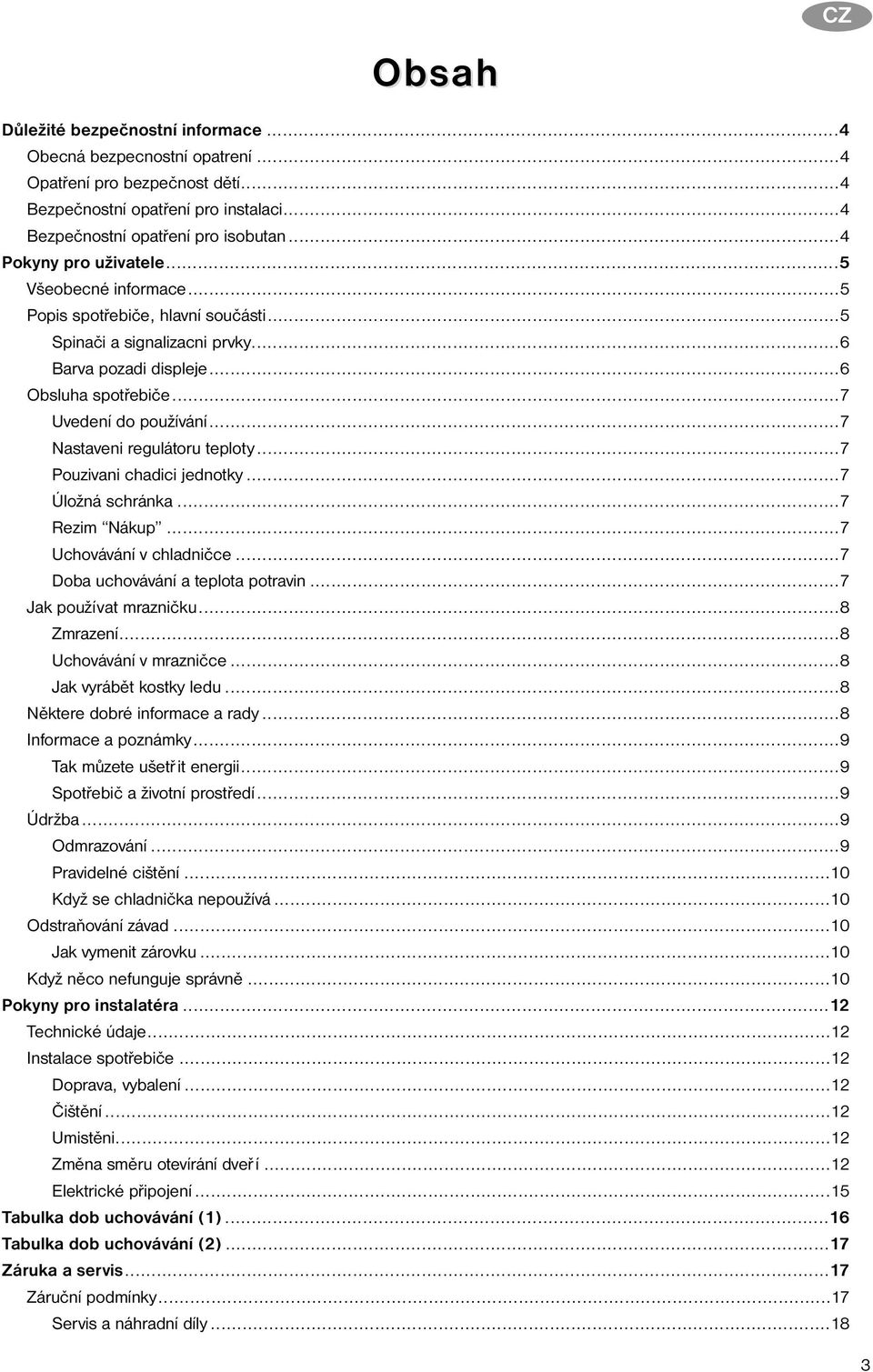

3 Obsah Důležité bezpečnostní informace...4 Obecná bezpecnostní opatrení...4 Opatření pro bezpečnost dětí...4 Bezpečnostní opatření pro instalaci...4 Bezpečnostní opatření pro isobutan...4 Pokyny pro uživatele...5 Všeobecné informace...5 Popis spotřebiče, hlavní součásti...5 Spinači a signalizacni prvky...6 Barva pozadi displeje...6 Obsluha spotřebiče...7 Uvedení do používání...7 Nastaveni regulátoru teploty...7 Pouzivani chadici jednotky...7 Úložná schránka...7 Rezim Nákup...7 Uchovávání v chladničce...7 Doba uchovávání a teplota potravin...7 Jak používat mrazničku...8 Zmrazení...8 Uchovávání v mrazničce...8 Jak vyrábět kostky ledu...8 Některe dobré informace a rady...8 Informace a poznámky...9 Tak můzete ušetř it energii...9 Spotřebič a životní prostředí...9 Údržba...9 Odmrazování...9 Pravidelné cištění...10 Když se chladnička nepoužívá...10 Odstraňování závad...10 Jak vymenit zárovku...10 Když něco nefunguje správně...10 Pokyny pro instalatéra...12 Technické údaje...12 Instalace spotřebiče...12 Doprava, vybalení...12 Čištění...12 Umistěni...12 Změna směru otevírání dveř í...12 Elektrické připojení...15 Tabulka dob uchovávání (1)...16 Tabulka dob uchovávání (2)...17 Záruka a servis...17 Záruční podmínky...17 Servis a náhradní díly

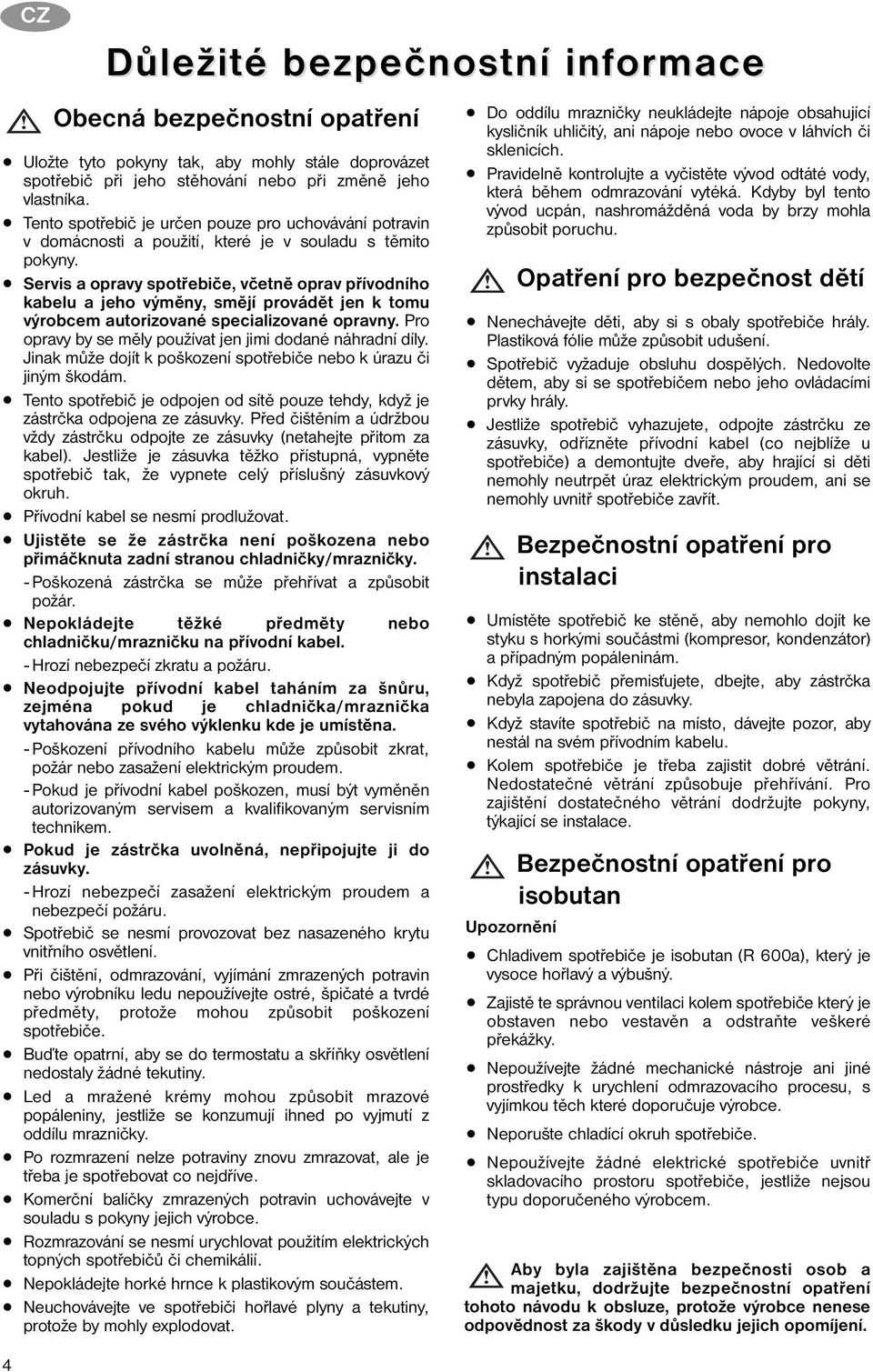

4 Důležité bezpečnostní informace Obecná bezpečnostní opatření Uložte tyto pokyny tak, aby mohly stále doprovázet spotřebič při jeho stěhování nebo při změně jeho vlastníka. Tento spotřebič je určen pouze pro uchovávání potravin v domácnosti a použití, které je v souladu s těmito pokyny. Servis a opravy spotřebiče, včetně oprav přívodního kabelu a jeho výměny, smějí provádět jen k tomu výrobcem autorizované specializované opravny. Pro opravy by se měly používat jen jimi dodané náhradní díly. Jinak může dojít k poškození spotřebiče nebo k úrazu či jiným škodám. Tento spotřebič je odpojen od sítě pouze tehdy, když je zástrčka odpojena ze zásuvky. Před čištěním a údržbou vždy zástrčku odpojte ze zásuvky (netahejte přitom za kabel). Jestliže je zásuvka těžko přístupná, vypněte spotřebič tak, že vypnete celý příslušný zásuvkový okruh. Přívodní kabel se nesmí prodlužovat. Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky. - Poškozená zástrčka se může přehřívat a způsobit požár. Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel. - Hrozí nebezpečí zkratu a požáru. Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna. - Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem. - Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem. Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky. - Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru. Spotřebič se nesmí provozovat bez nasazeného krytu vnitřního osvětlení. Při čištění, odmrazování, vyjímání zmrazených potravin nebo výrobníku ledu nepoužívejte ostré, špičaté a tvrdé předměty, protože mohou způsobit poškození spotřebiče. Buďte opatrní, aby se do termostatu a skříňky osvětlení nedostaly žádné tekutiny. Led a mražené krémy mohou způsobit mrazové popáleniny, jestliže se konzumují ihned po vyjmutí z oddílu mrazničky. Po rozmrazení nelze potraviny znovu zmrazovat, ale je třeba je spotřebovat co nejdříve. Komerční balíčky zmrazených potravin uchovávejte v souladu s pokyny jejich výrobce. Rozmrazování se nesmí urychlovat použitím elektrických topných spotřebičů či chemikálií. Nepokládejte horké hrnce k plastikovým součástem. Neuchovávejte ve spotřebiči hořlavé plyny a tekutiny, protože by mohly explodovat. Do oddílu mrazničky neukládejte nápoje obsahující kysličník uhličitý, ani nápoje nebo ovoce v láhvích či sklenicích. Pravidelně kontrolujte a vyčistěte vývod odtáté vody, která během odmrazování vytéká. Kdyby byl tento vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu. Opatření pro bezpečnost dětí Nenechávejte děti, aby si s obaly spotřebiče hrály. Plastiková fólie může způsobit udušení. Spotřebič vyžaduje obsluhu dospělých. Nedovolte dětem, aby si se spotřebičem nebo jeho ovládacími prvky hrály. Jestliže spotřebič vyhazujete, odpojte zástrčku ze zásuvky, odřízněte přívodní kabel (co nejblíže u spotřebiče) a demontujte dveře, aby hrající si děti nemohly neutrpět úraz elektrickým proudem, ani se nemohly uvnitř spotřebiče zavřít. Bezpečnostní opatření pro instalaci Umístěte spotřebič ke stěně, aby nemohlo dojít ke styku s horkými součástmi (kompresor, kondenzátor) a případným popáleninám. Když spotřebič přemisťujete, dbejte, aby zástrčka nebyla zapojena do zásuvky. Když stavíte spotřebič na místo, dávejte pozor, aby nestál na svém přívodním kabelu. Kolem spotřebiče je třeba zajistit dobré větrání. Nedostatečné větrání způsobuje přehřívání. Pro zajištění dostatečného větrání dodržujte pokyny, týkající se instalace. Bezpečnostní opatření pro isobutan Upozornění Chladivem spotřebiče je isobutan (R 600a), který je vysoce hořlavý a výbušný. Zajistě te správnou ventilaci kolem spotřebiče který je obstaven nebo vestavěn a odstraňte veškeré překážky. Nepoužívejte žádné mechanické nástroje ani jiné prostředky k urychlení odmrazovacího procesu, s vyjímkou těch které doporučuje výrobce. Neporušte chladící okruh spotřebiče. Nepoužívejte žádné elektrické spotřebiče uvnitř skladovacího prostoru spotřebiče, jestliže nejsou typu doporučeného výrobcem. Aby byla zajištěna bezpečnosti osob a majetku, dodržujte bezpečnostní opatření tohoto návodu k obsluze, protože výrobce nenese odpovědnost za škody v důsledku jejich opomíjení. 4

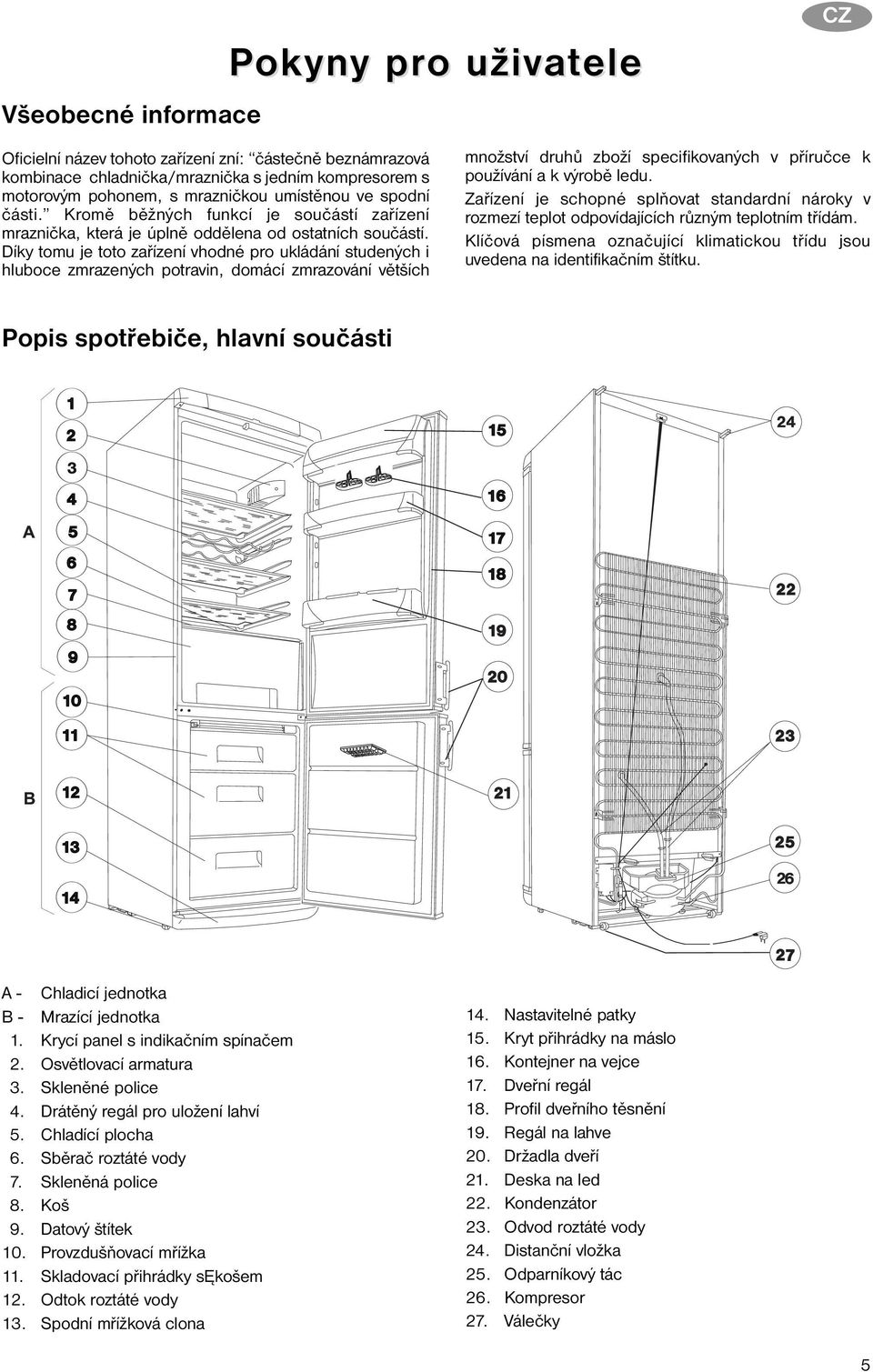

5 Všeobecné informace Pokyny y pro o uživat atele CZ Oficielní název tohoto zařízení zní: částečně beznámrazová kombinace chladnička/mraznička s jedním kompresorem s motorovým pohonem, s mrazničkou umístěnou ve spodní části. Kromě běžných funkcí je součástí zařízení mraznička, která je úplně oddělena od ostatních součástí. Díky tomu je toto zařízení vhodné pro ukládání studených i hluboce zmrazených potravin, domácí zmrazování větších množství druhů zboží specifikovaných v příručce k používání a k výrobě ledu. Zařízení je schopné splňovat standardní nároky v rozmezí teplot odpovídajících různým teplotním třídám. Klíčová písmena označující klimatickou třídu jsou uvedena na identifikačním štítku. Popis spotřebiče, hlavní součásti A - Chladicí jednotka B - Mrazící jednotka 1. Krycí panel s indikačním spínačem 2. Osvětlovací armatura 3. Skleněné police 4. Drátěný regál pro uložení lahví 5. Chladící plocha 6. Sběrač roztáté vody 7. Skleněná police 8. Koš 9. Datový štítek 10. Provzdušňovací mřížka 11. Skladovací přihrádky sękošem 12. Odtok roztáté vody 13. Spodní mřížková clona 14. Nastavitelné patky 15. Kryt přihrádky na máslo 16. Kontejner na vejce 17. Dveřní regál 18. Profil dveřního těsnění 19. Regál na lahve 20. Držadla dveří 21. Deska na led 22. Kondenzátor 23. Odvod roztáté vody 24. Distanční vložka 25. Odparníkový tác 26. Kompresor 27. Válečky 5

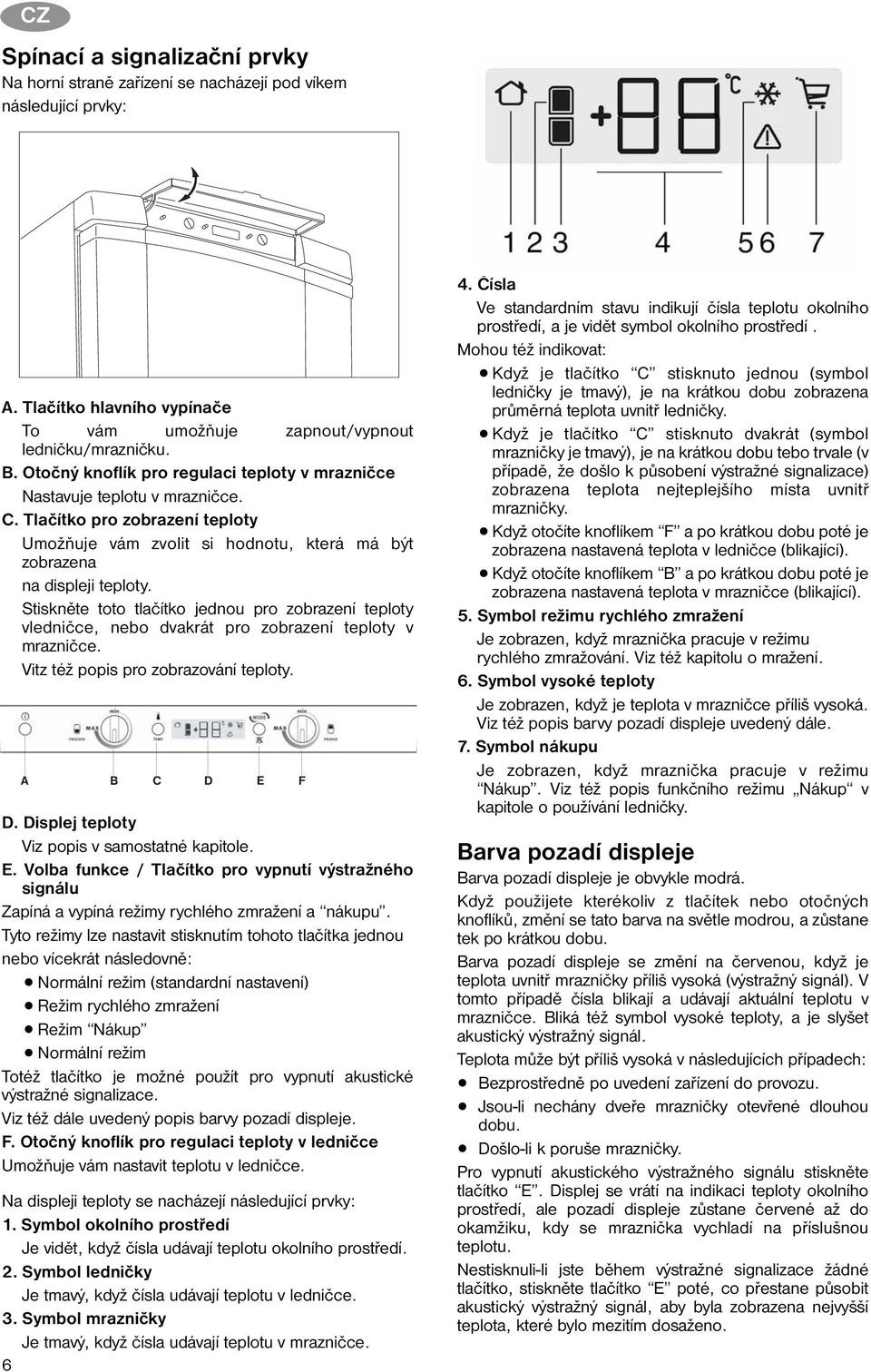

6 Spínací a signalizační prvky Na horní straně zařízení se nacházejí pod víkem následující prvky: A. Tlačítko hlavního vypínače To vám umožňuje zapnout/vypnout ledničku/mrazničku. B. Otočný knoflík pro regulaci teploty v mrazničce Nastavuje teplotu v mrazničce. C. Tlačítko pro zobrazení teploty Umožňuje vám zvolit si hodnotu, která má být zobrazena na displeji teploty. Stiskněte toto tlačítko jednou pro zobrazení teploty vledničce, nebo dvakrát pro zobrazení teploty v mrazničce. Vitz též popis pro zobrazování teploty. D. Displej teploty Viz popis v samostatné kapitole. E. Volba funkce / Tlačítko pro vypnutí výstražného signálu Zapíná a vypíná režimy rychlého zmražení a nákupu. Tyto režimy lze nastavit stisknutím tohoto tlačítka jednou nebo vícekrát následovně: Normální režim (standardní nastavení) Režim rychlého zmražení Režim Nákup Normální režim Totéž tlačítko je možné použít pro vypnutí akustické výstražné signalizace. Viz též dále uvedený popis barvy pozadí displeje. F. Otočný knoflík pro regulaci teploty v ledničce Umožňuje vám nastavit teplotu v ledničce. Na displeji teploty se nacházejí následující prvky: 1. Symbol okolního prostředí Je vidět, když čísla udávají teplotu okolního prostředí. 2. Symbol ledničky Je tmavý, když čísla udávají teplotu v ledničce. 3. Symbol mrazničky Je tmavý, když čísla udávají teplotu v mrazničce Čísla Ve standardním stavu indikují čísla teplotu okolního prostředí, a je vidět symbol okolního prostředí. Mohou též indikovat: Když je tlačítko C stisknuto jednou (symbol ledničky je tmavý), je na krátkou dobu zobrazena průměrná teplota uvnitř ledničky. Když je tlačítko C stisknuto dvakrát (symbol mrazničky je tmavý), je na krátkou dobu tebo trvale (v případě, že došlo k působení výstražné signalizace) zobrazena teplota nejteplejšího místa uvnitř mrazničky. Když otočíte knoflíkem F a po krátkou dobu poté je zobrazena nastavená teplota v ledničce (blikající). Když otočíte knoflíkem B a po krátkou dobu poté je zobrazena nastavená teplota v mrazničce (blikající). 5. Symbol režimu rychlého zmražení Je zobrazen, když mraznička pracuje v režimu rychlého zmražování. Viz též kapitolu o mražení. 6. Symbol vysoké teploty Je zobrazen, když je teplota v mrazničce příliš vysoká. Viz též popis barvy pozadí displeje uvedený dále. 7. Symbol nákupu Je zobrazen, když mraznička pracuje v režimu Nákup. Viz též popis funkčního režimu Nákup v kapitole o používání ledničky. Barva pozadí displeje Barva pozadí displeje je obvykle modrá. Když použijete kterékoliv z tlačítek nebo otočných knoflíků, změní se tato barva na světle modrou, a zůstane tek po krátkou dobu. Barva pozadí displeje se změní na červenou, když je teplota uvnitř mrazničky příliš vysoká (výstražný signál). V tomto případě čísla blikají a udávají aktuální teplotu v mrazničce. Bliká též symbol vysoké teploty, a je slyšet akustický výstražný signál. Teplota může být příliš vysoká v následujících případech: Bezprostředně po uvedení zařízení do provozu. Jsou-li nechány dveře mrazničky otevřené dlouhou dobu. Došlo-li k poruše mrazničky. Pro vypnutí akustického výstražného signálu stiskněte tlačítko E. Displej se vrátí na indikaci teploty okolního prostředí, ale pozadí displeje zůstane červené až do okamžiku, kdy se mraznička vychladí na příslušnou teplotu. Nestisknuli-li jste během výstražné signalizace žádné tlačítko, stiskněte tlačítko E poté, co přestane působit akustický výstražný signál, aby byla zobrazena nejvyšší teplota, které bylo mezitím dosaženo.

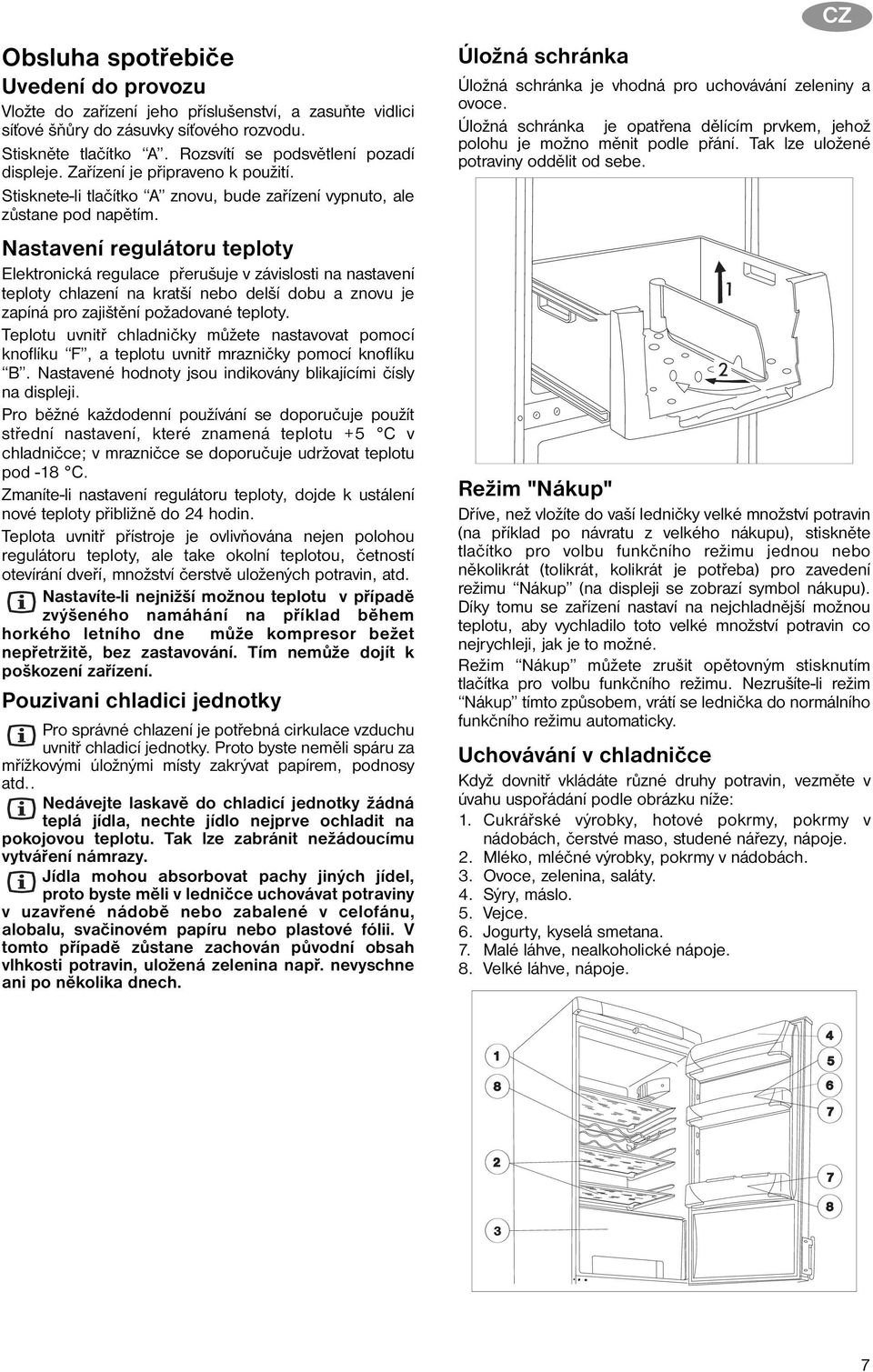

7 Obsluha spotřebiče Uvedení do provozu Vložte do zařízení jeho příslušenství, a zasuňte vidlici síťové šňůry do zásuvky síťového rozvodu. Stiskněte tlačítko A. Rozsvítí se podsvětlení pozadí displeje. Zařízení je připraveno k použití. Stisknete-li tlačítko A znovu, bude zařízení vypnuto, ale zůstane pod napětím. Nastavení regulátoru teploty Elektronická regulace přerušuje v závislosti na nastavení teploty chlazení na kratší nebo delší dobu a znovu je zapíná pro zajištění požadované teploty. Teplotu uvnitř chladničky můžete nastavovat pomocí knoflíku F, a teplotu uvnitř mrazničky pomocí knoflíku B. Nastavené hodnoty jsou indikovány blikajícími čísly na displeji. Pro běžné každodenní používání se doporučuje použít střední nastavení, které znamená teplotu +5 C v chladničce; v mrazničce se doporučuje udržovat teplotu pod -18 C. Zmaníte-li nastavení regulátoru teploty, dojde k ustálení nové teploty přibližně do 24 hodin. Teplota uvnitř přístroje je ovlivňována nejen polohou regulátoru teploty, ale take okolní teplotou, četností otevírání dveří, množství čerstvě uložených potravin, atd. Nastavíte-li nejnižší možnou teplotu v případě zvýšeného namáhání na příklad během horkého letního dne může kompresor bežet nepřetržitě, bez zastavování. Tím nemůže dojít k poškození zařízení. Pouzivani chladici jednotky Pro správné chlazení je potřebná cirkulace vzduchu uvnitř chladicí jednotky. Proto byste neměli spáru za mřížkovými úložnými místy zakrývat papírem, podnosy atd.. Nedávejte laskavě do chladicí jednotky žádná teplá jídla, nechte jídlo nejprve ochladit na pokojovou teplotu. Tak lze zabránit nežádoucímu vytváření námrazy. Jídla mohou absorbovat pachy jiných jídel, proto byste měli v ledničce uchovávat potraviny v uzavřené nádobě nebo zabalené v celofánu, alobalu, svačinovém papíru nebo plastové fólii. V tomto případě zůstane zachován původní obsah vlhkosti potravin, uložená zelenina např. nevyschne ani po několika dnech. Úložná schránka Úložná schránka je vhodná pro uchovávání zeleniny a ovoce. Úložná schránka je opatřena dělícím prvkem, jehož polohu je možno měnit podle přání. Tak lze uložené potraviny oddělit od sebe. Režim "Nákup" Dříve, než vložíte do vaší ledničky velké množství potravin (na příklad po návratu z velkého nákupu), stiskněte tlačítko pro volbu funkčního režimu jednou nebo několikrát (tolikrát, kolikrát je potřeba) pro zavedení režimu Nákup (na displeji se zobrazí symbol nákupu). Díky tomu se zařízení nastaví na nejchladnější možnou teplotu, aby vychladilo toto velké množství potravin co nejrychleji, jak je to možné. Režim Nákup můžete zrušit opětovným stisknutím tlačítka pro volbu funkčního režimu. Nezrušíte-li režim Nákup tímto způsobem, vrátí se lednička do normálního funkčního režimu automaticky. Uchovávání v chladničce Když dovnitř vkládáte různé druhy potravin, vezměte v úvahu uspořádání podle obrázku níže: 1. Cukrářské výrobky, hotové pokrmy, pokrmy v nádobách, čerstvé maso, studené nářezy, nápoje. 2. Mléko, mléčné výrobky, pokrmy v nádobách. 3. Ovoce, zelenina, saláty. 4. Sýry, máslo. 5. Vejce. 6. Jogurty, kyselá smetana. 7. Malé láhve, nealkoholické nápoje. 8. Velké láhve, nápoje. 7

8 Doba uchovávání a teplota potravin Připojená tabulka na konci těchto pokynů pro uživatele podává informace o době uchovávání potravin. Dobu uchovávání nelze dopředu přesně určit, protože závisí na tom, jak jsou chlazené potraviny čerstvé a jak se s nimi zachází. Proto je uváděná doba uchovávání potravin jen orientační. Jestliže nechcete nakoupené silně zmrazené potraviny hned použít, můžete je uložit přibližně na jeden den (až se rozmrazí) do chladničky. Jak používat mrazničku Zmrazeni Zařízení je schopno zmrazovat čerstvé potraviny v množstvích uvedených na identifikačním štítku. Po odpovídající přípravě potravin provádějte jejich zmrazování následovně. Stiskněte tlačítko pro volbu Funkce jednou nebo vícekrát tak, abyste nastavili režim rychlého zmrazování (na displeji je zobrazen symbol rychlého zmrazování). Přemístěte potraviny zmrazené již dříve ze spodního koše do jiného koše nebo košů. Vložte čerstvou potravu do spodního koše tak, abyste ponechali dostatečný prostor pro cirkulaci vzduchu. Nechejte zařízení pracovat v tomto režimu přibližně 24 hodin. Režim rychlého zmrazování můžete zrušit opětovným stisknutím funkčního tlačítka. Neukončíte-li režim rychlého zmrazování tímto způsobem, vrátí se mraznička do normálního režimu automaticky. Nikdy nezmrazujte potraviny ve větším množství, než je najednou stanoveno v Technických pokynech, jinak nebude zmrazení důkladné a po rozmrazení může dojít k nejrůznějším zhoršením kvality (ztráta chuti a aromatu, rozklad atd.) V průběhu zmrazování raději nevyrábějte led, protože výroba ledu snižuje mrazicí kapacitu. Zmrazovací miska je vhodná pro zmrazování drobného ovoce (maliny, jahody, rybíz, atd.). Ovoce by se mělo na misku ukládat v tenkých vrstvách bez obalů. Po zmrazení se mohou balit a po vytřídění vložit do oddílů pro uchovávání. Uložení v mrazničce Doporučuje se po ukončení zmrazování vložit zmrazené potraviny do 1 nebo 2 košů, které jsou k disposici. Tímto způsobem si můžete udělat v mrazícím prostoru místo pro další naložení potravy určené ke zmrazení. Následná mrazící operace nepoškodí již uloženou zmrazenou potravu. Potřebujete-li uložit větší množství potravin, je možné vyjmout z mazničky všechny koše kromě spodního, a potraviny je možné umístit přímo na police. Nezapomínejte dodržet dobu skladování uvedenou na obalu zmrazených potravin, jestliže je nakoupíte zmrazené. Je bezpečné ukládat rychle zmrazené a zmrazené potraviny pouze pokud se před uložením do mrazničky ani na krátkou dobu nerozmrazily. Jestliže se hluboko zmrazené potraviny již rozmrazily, nedoporučuje se jejich opětovné zmrazení, musejí se použít v co nejkratší době. Jak vyrábět kostky ledu Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny. Navlhčením dna výrobníku a nastavením knoflíku termostatické regulace na maximální stupeň můžete dobu výroby kostek ledu zkrátit. Po skončení nezapomeňte nastavit ovládací knoflík termostatu zpět na vhodný stupeň. Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobníku nebo úderem. Jestliže výrobník k oddílu přimrzne, nepoužívejte k uvolnění kovové nástroje ani nože, protože by se systém chlazení mohl poškodit. Některé dobré informace a rady Stojí za to věnovat pozornost variabilním poličkám, které podstatně zvyšují využitelnost prostoru pro čerstvé potraviny. Změna uspořádání těchto poliček je rovněž možná, když jsou dveře otevřeny v úhlu 90. Po otevření a zavření dveří mrazničky se v důsledku nízké teploty zvýší uvnitř zařízení vakuum. Proto po uzavření dveří vyčkejte 2-3 minuty - jestliže je chcete znovu otevřít - dokud se nevyrovná vnitřní tlak. Věnujte pozornost ovládání mrazničky nastavováním polohy termostatické kontroly tak, aby vnitřní teplota nemohla být nikdy vyšší než -18 C. Je praktické denně se přesvědčit o bezchybném provozu zařízení, abyste si případné závady všimli včas a předešli tak zkažení zmrazených potravin. Normální zvuky při provozu: Klapnutí: Když elektrické ovládání zapne a vypne kompresor, je slyšet zvuk klapnutí. Když je chladicí kapalina pumpována potrubím výměníku na zadní straně do chladiče/výparníku, můžete slyšet zvuk slabého bublání. Bublání: Když je kompresor zapnut a chladící médium začne proudit potrubími, může to být doprovázeno pulsujícím zvukem (bzučením, ševelením, zvukem kapání nebo tečení). Tento zvuk může být slyšet nějakou dobu i poté, co se kompresor vypne. Výparník mrazničky (tato součást ochlazuje mrazicí část zařízení) je pěnou utěsněn ve skříni. Teplota této části se v průběhu činnosti mění a současně s tím se také trochu mění její rozměry. Tyto změny by 8

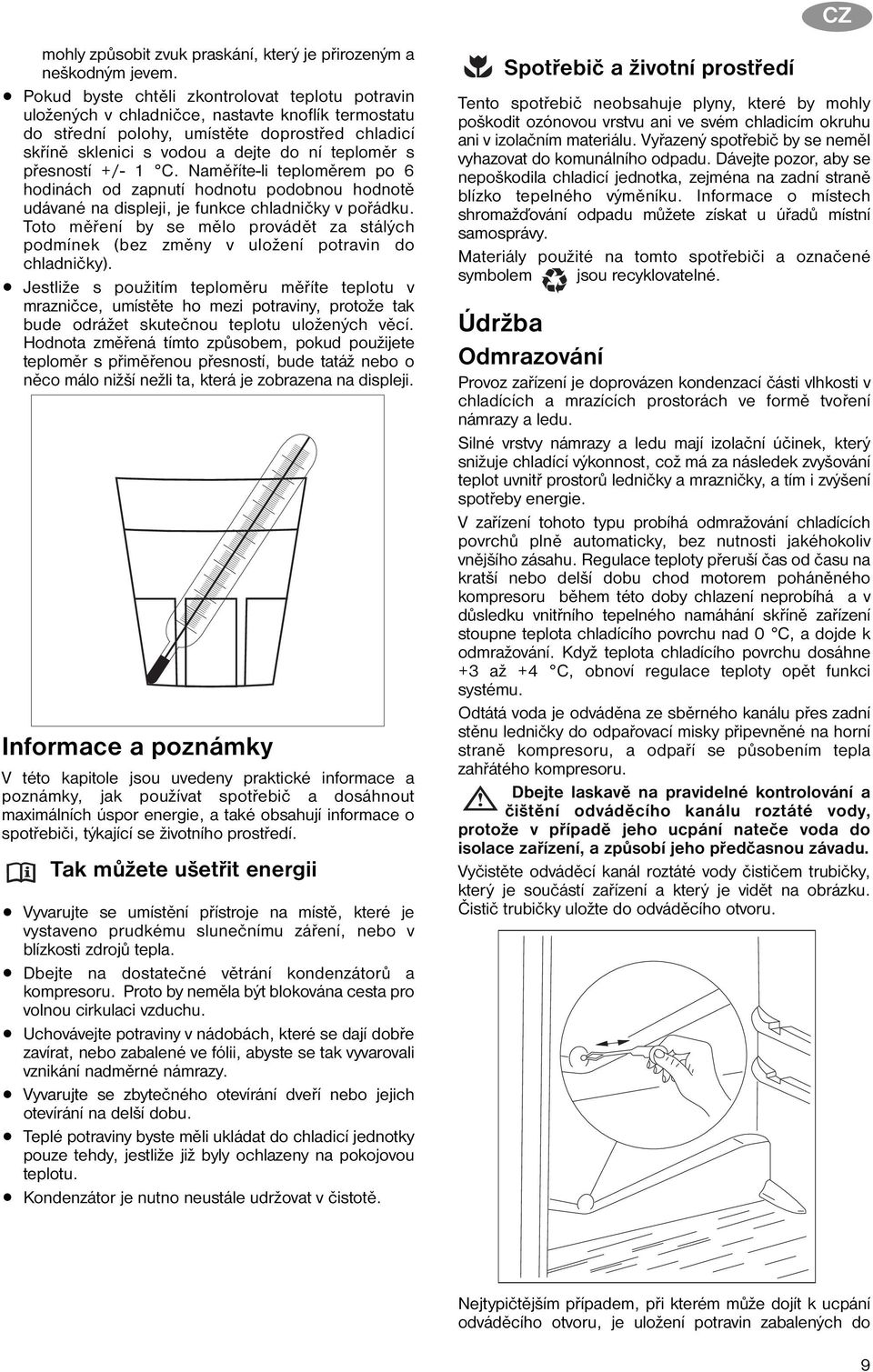

9 mohly způsobit zvuk praskání, který je přirozeným a neškodným jevem. Pokud byste chtěli zkontrolovat teplotu potravin uložených v chladničce, nastavte knoflík termostatu do střední polohy, umístěte doprostřed chladicí skříně sklenici s vodou a dejte do ní teploměr s přesností +/- 1 C. Naměříte-li teploměrem po 6 hodinách od zapnutí hodnotu podobnou hodnotě udávané na displeji, je funkce chladničky v pořádku. Toto měření by se mělo provádět za stálých podmínek (bez změny v uložení potravin do chladničky). Jestliže s použitím teploměru měříte teplotu v mrazničce, umístěte ho mezi potraviny, protože tak bude odrážet skutečnou teplotu uložených věcí. Hodnota změřená tímto způsobem, pokud použijete teploměr s přiměřenou přesností, bude tatáž nebo o něco málo nižší nežli ta, která je zobrazena na displeji. Informace a poznámky V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí. Tak můžete ušetřit energii Vyvarujte se umístění přístroje na místě, které je vystaveno prudkému slunečnímu záření, nebo v blízkosti zdrojů tepla. Dbejte na dostatečné větrání kondenzátorů a kompresoru. Proto by neměla být blokována cesta pro volnou cirkulaci vzduchu. Uchovávejte potraviny v nádobách, které se dají dobře zavírat, nebo zabalené ve fólii, abyste se tak vyvarovali vznikání nadměrné námrazy. Vyvarujte se zbytečného otevírání dveří nebo jejich otevírání na delší dobu. Teplé potraviny byste měli ukládat do chladicí jednotky pouze tehdy, jestliže již byly ochlazeny na pokojovou teplotu. Kondenzátor je nutno neustále udržovat v čistotě. Spotřebič a životní prostředí Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromažďování odpadu můžete získat u úřadů místní samosprávy. Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné. Údržba Odmrazování Provoz zařízení je doprovázen kondenzací části vlhkosti v chladících a mrazících prostorách ve formě tvoření námrazy a ledu. Silné vrstvy námrazy a ledu mají izolační účinek, který snižuje chladící výkonnost, což má za následek zvyšování teplot uvnitř prostorů ledničky a mrazničky, a tím i zvýšení spotřeby energie. V zařízení tohoto typu probíhá odmražování chladících povrchů plně automaticky, bez nutnosti jakéhokoliv vnějšího zásahu. Regulace teploty přeruší čas od času na kratší nebo delší dobu chod motorem poháněného kompresoru během této doby chlazení neprobíhá a v důsledku vnitřního tepelného namáhání skříně zařízení stoupne teplota chladícího povrchu nad 0 C, a dojde k odmražování. Když teplota chladícího povrchu dosáhne +3 až +4 C, obnoví regulace teploty opět funkci systému. Odtátá voda je odváděna ze sběrného kanálu přes zadní stěnu ledničky do odpařovací misky připevněné na horní straně kompresoru, a odpaří se působením tepla zahřátého kompresoru. Dbejte laskavě na pravidelné kontrolování a čištění odváděcího kanálu roztáté vody, protože v případě jeho ucpání nateče voda do isolace zařízení, a způsobí jeho předčasnou závadu. Vyčistěte odváděcí kanál roztáté vody čističem trubičky, který je součástí zařízení a který je vidět na obrázku. Čistič trubičky uložte do odváděcího otvoru. Nejtypičtějším případem, při kterém může dojít k ucpání odváděcího otvoru, je uložení potravin zabalených do 9

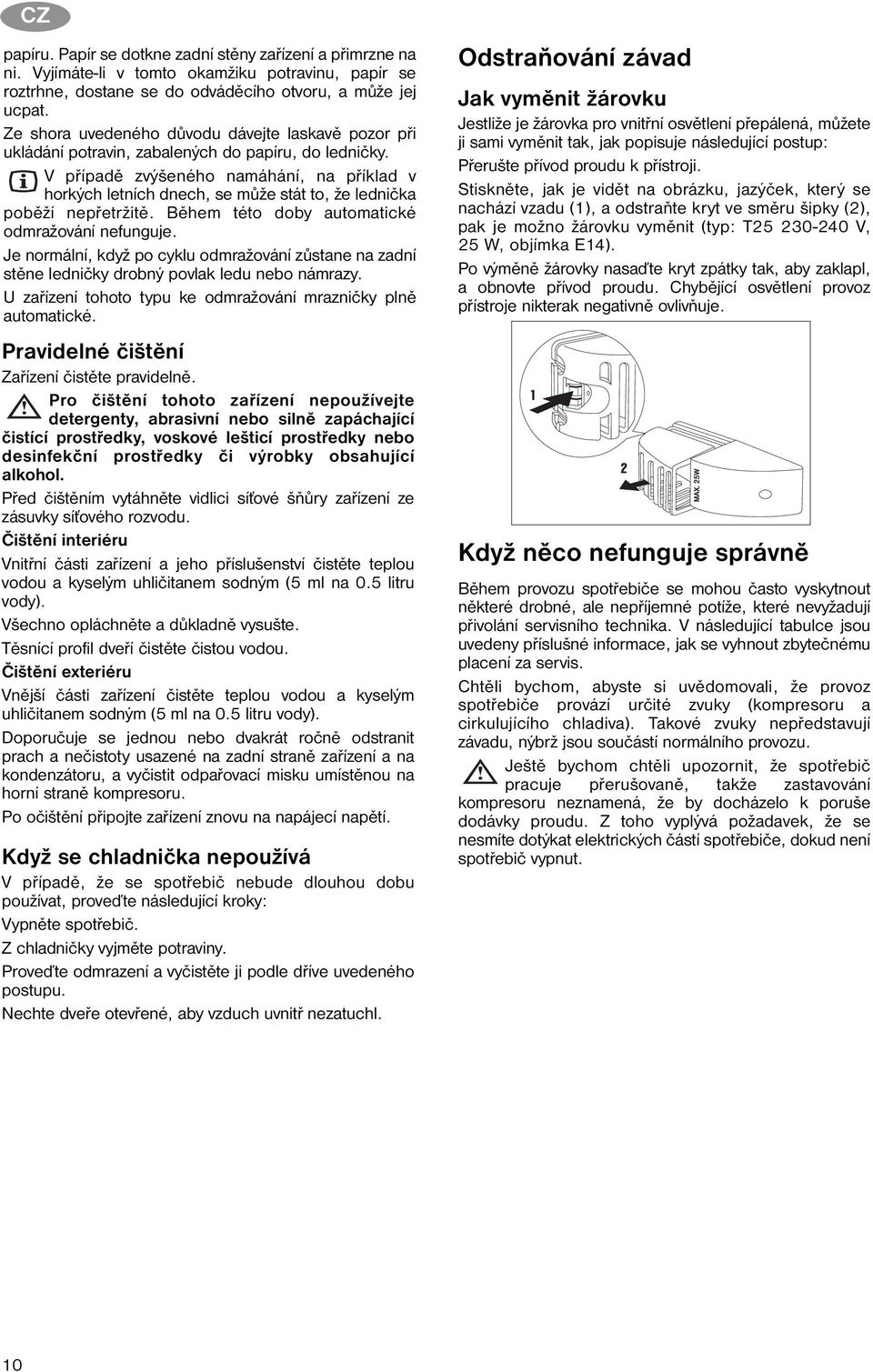

10 papíru. Papír se dotkne zadní stěny zařízení a přimrzne na ni. Vyjímáte-li v tomto okamžiku potravinu, papír se roztrhne, dostane se do odváděcího otvoru, a může jej ucpat. Ze shora uvedeného důvodu dávejte laskavě pozor při ukládání potravin, zabalených do papíru, do ledničky. V případě zvýšeného namáhání, na příklad v horkých letních dnech, se může stát to, že lednička poběží nepřetržitě. Během této doby automatické odmražování nefunguje. Je normální, když po cyklu odmražování zůstane na zadní stěne ledničky drobný povlak ledu nebo námrazy. U zařízení tohoto typu ke odmražování mrazničky plně automatické. Pravidelné čištění Zařízení čistěte pravidelně. Pro čištění tohoto zařízení nepoužívejte detergenty, abrasivní nebo silně zapáchající čistící prostředky, voskové lešticí prostředky nebo desinfekční prostředky či výrobky obsahující alkohol. Před čištěním vytáhněte vidlici síťové šňůry zařízení ze zásuvky síťového rozvodu. Čištění interiéru Vnitřní části zařízení a jeho příslušenství čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Všechno opláchněte a důkladně vysušte. Těsnící profil dveří čistěte čistou vodou. Čištění exteriéru Vnější části zařízení čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Doporučuje se jednou nebo dvakrát ročně odstranit prach a nečistoty usazené na zadní straně zařízení a na kondenzátoru, a vyčistit odpařovací misku umístěnou na horní straně kompresoru. Po očištění připojte zařízení znovu na napájecí napětí. Když se chladnička nepoužívá V případě, že se spotřebič nebude dlouhou dobu používat, proveďte následující kroky: Vypněte spotřebič. Z chladničky vyjměte potraviny. Proveďte odmrazení a vyčistěte ji podle dříve uvedeného postupu. Nechte dveře otevřené, aby vzduch uvnitř nezatuchl. Odstraňování závad Jak vyměnit žárovku Jestliže je žárovka pro vnitřní osvětlení přepálená, můžete ji sami vyměnit tak, jak popisuje následující postup: Přerušte přívod proudu k přístroji. Stiskněte, jak je vidět na obrázku, jazýček, který se nachází vzadu (1), a odstraňte kryt ve směru šipky (2), pak je možno žárovku vyměnit (typ: T V, 25 W, objímka E14). Po výměně žárovky nasaďte kryt zpátky tak, aby zaklapl, a obnovte přívod proudu. Chybějící osvětlení provoz přístroje nikterak negativně ovlivňuje. Když něco nefunguje správně Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis. Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu. Ještě bychom chtěli upozornit, že spotřebič pracuje přerušovaně, takže zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut. 10

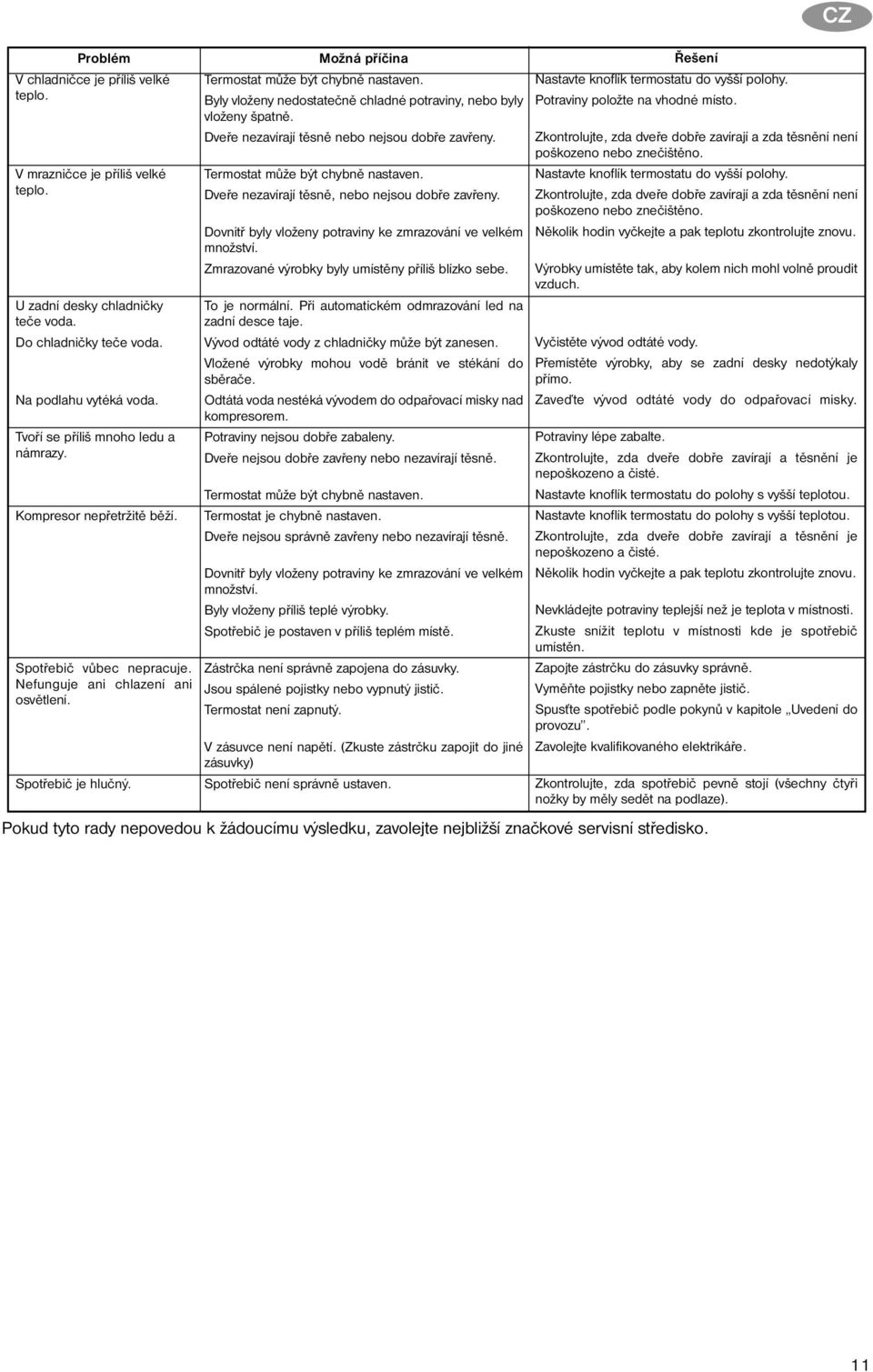

11 Problém V chladničce je příliš velké teplo. V mrazničce je příliš velké teplo. U zadní desky chladničky teče voda. Do chladničky teče voda. Na podlahu vytéká voda. Tvoří se příliš mnoho ledu a námrazy. Kompresor nepřetržitě běží. Spotřebič vůbec nepracuje. Nefunguje ani chlazení ani osvětlení. Spotřebič je hlučný. Možná příčina Termostat může být chybně nastaven. Byly vloženy nedostatečně chladné potraviny, nebo byly vloženy špatně. Dveře nezavírají těsně nebo nejsou dobře zavřeny. Termostat může být chybně nastaven. Dveře nezavírají těsně, nebo nejsou dobře zavřeny. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Zmrazované výrobky byly umístěny příliš blízko sebe. To je normální. Při automatickém odmrazování led na zadní desce taje. Vývod odtáté vody z chladničky může být zanesen. Vložené výrobky mohou vodě bránit ve stékání do sběrače. Odtátá voda nestéká vývodem do odpařovací misky nad kompresorem. Potraviny nejsou dobře zabaleny. Dveře nejsou dobře zavřeny nebo nezavírají těsně. Termostat může být chybně nastaven. Termostat je chybně nastaven. Dveře nejsou správně zavřeny nebo nezavírají těsně. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Byly vloženy příliš teplé výrobky. Spotřebič je postaven v příliš teplém místě. Zástrčka není správně zapojena do zásuvky. Jsou spálené pojistky nebo vypnutý jistič. Termostat není zapnutý. V zásuvce není napětí. (Zkuste zástrčku zapojit do jiné zásuvky) Spotřebič není správně ustaven. Řešení Nastavte knoflík termostatu do vyšší polohy. Potraviny položte na vhodné místo. Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno. Nastavte knoflík termostatu do vyšší polohy. Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Výrobky umístěte tak, aby kolem nich mohl volně proudit vzduch. Vyčistěte vývod odtáté vody. Přemístěte výrobky, aby se zadní desky nedotýkaly přímo. Zaveďte vývod odtáté vody do odpařovací misky. Potraviny lépe zabalte. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Nastavte knoflík termostatu do polohy s vyšší teplotou. Nastavte knoflík termostatu do polohy s vyšší teplotou. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Nevkládejte potraviny teplejší než je teplota v místnosti. Zkuste snížit teplotu v místnosti kde je spotřebič umístěn. Zapojte zástrčku do zásuvky správně. Vyměňte pojistky nebo zapněte jistič. Spusťte spotřebič podle pokynů v kapitole Uvedení do provozu. Zavolejte kvalifikovaného elektrikáře. Zkontrolujte, zda spotřebič pevně stojí (všechny čtyři nožky by měly sedět na podlaze). Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko. 11

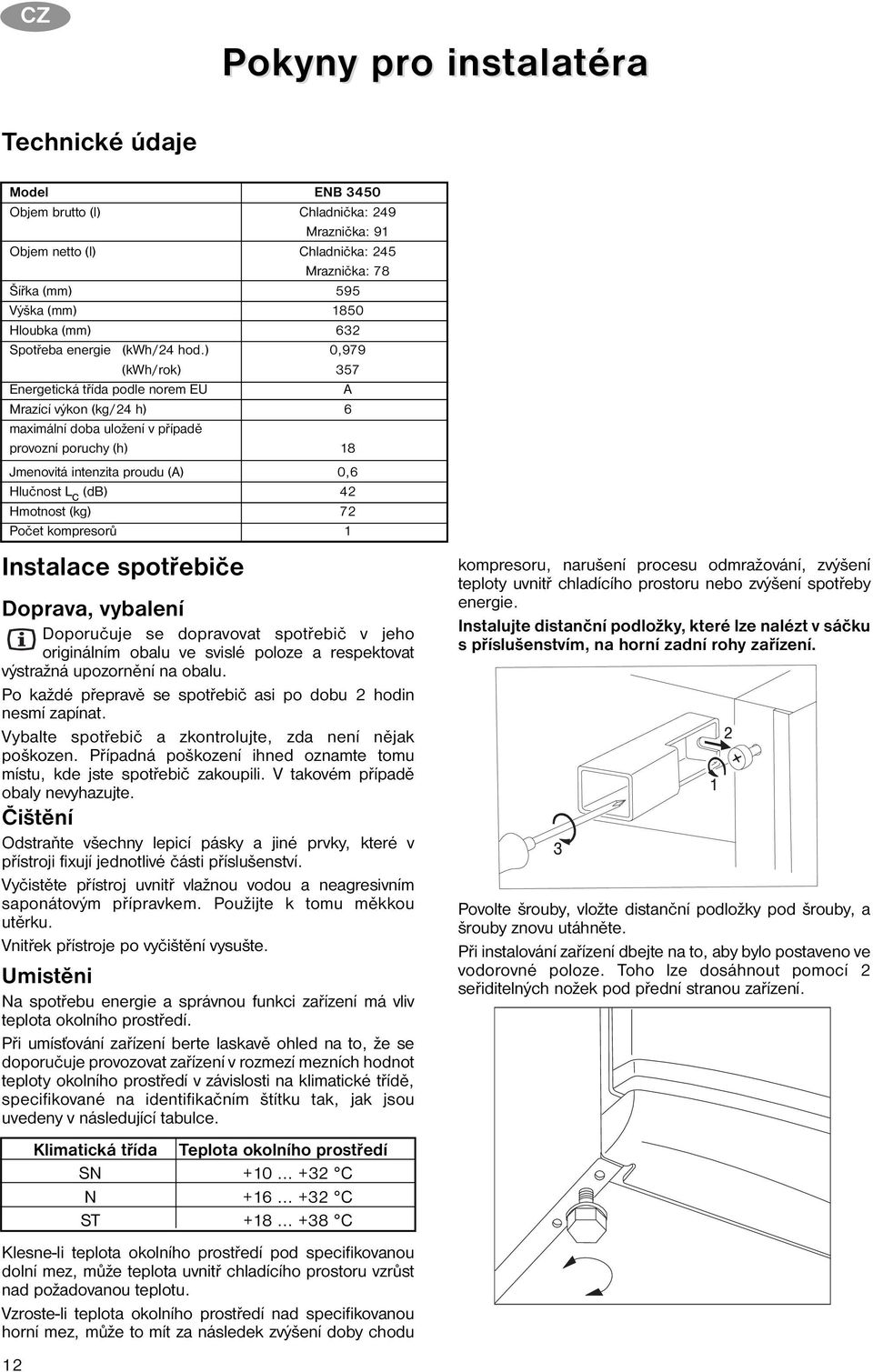

12 Pokyny y pro o instalatér alatéra Technické údaje Model ENB 3450 Objem brutto (l) Chladnička: 249 Mraznička: 91 Objem netto (l) Chladnička: 245 Mraznička: 78 Šířka (mm) 595 Výška (mm) 1850 Hloubka (mm) 632 Spotřeba energie (kwh/24 hod.) 0,979 (kwh/rok) 357 Energetická třída podle norem EU A Mrazící výkon (kg/24 h) 6 maximální doba uložení v případě provozní poruchy (h) 18 Jmenovitá intenzita proudu (A) 0,6 Hlučnost L c (db) 42 Hmotnost (kg) 72 Počet kompresorů 1 Instalace spotřebiče Doprava, vybalení Doporučuje se dopravovat spotřebič v jeho originálním obalu ve svislé poloze a respektovat výstražná upozornění na obalu. Po každé přepravě se spotřebič asi po dobu 2 hodin nesmí zapínat. Vybalte spotřebič a zkontrolujte, zda není nějak poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte. Čištění Odstraňte všechny lepicí pásky a jiné prvky, které v přístroji fixují jednotlivé části příslušenství. Vyčistěte přístroj uvnitř vlažnou vodou a neagresivním saponátovým přípravkem. Použijte k tomu měkkou utěrku. Vnitřek přístroje po vyčištění vysušte. Umistěni Na spotřebu energie a správnou funkci zařízení má vliv teplota okolního prostředí. Při umísťování zařízení berte laskavě ohled na to, že se doporučuje provozovat zařízení v rozmezí mezních hodnot teploty okolního prostředí v závislosti na klimatické třídě, specifikované na identifikačním štítku tak, jak jsou uvedeny v následující tabulce. Klimatická třída Teplota okolního prostředí SN C N C ST C Klesne-li teplota okolního prostředí pod specifikovanou dolní mez, může teplota uvnitř chladícího prostoru vzrůst nad požadovanou teplotu. Vzroste-li teplota okolního prostředí nad specifikovanou horní mez, může to mít za následek zvýšení doby chodu 12 kompresoru, narušení procesu odmražování, zvýšení teploty uvnitř chladícího prostoru nebo zvýšení spotřeby energie. Instalujte distanční podložky, které lze nalézt v sáčku s příslušenstvím, na horní zadní rohy zařízení. Povolte šrouby, vložte distanční podložky pod šrouby, a šrouby znovu utáhněte. Při instalování zařízení dbejte na to, aby bylo postaveno ve vodorovné poloze. Toho lze dosáhnout pomocí 2 seřiditelných nožek pod přední stranou zařízení.

13 Neinstalujte zařízení do takových míst, kde by bylo vystaveno dopadu přímého slunečního světla, nebo do blízkosti kuchyňského sporáku nebo kamen. Donutí-li vás uspořádání vybavení místnosti instalovat toto zařízení do blízkosti kuchyňského sporáku nebo kamen, dodržte laskavě následující minimální vzdálenosti: Je-li k disposici vedle plynového nebo elektrického sporáku prostor menší než 3 cm, zasuňte mezi obě tato zařízení nehořlavou izolační desku o tloušťce cm. V případě kamen pro spalování uhlí nebo topného oleje musí být dodržena vzdálenost od nich rovná 30 cm, jelikož jejich tepelný výkon je vyšší. Konstrukční řešení tohoto zařízení umožňuje přisunout je ke stěně až na doraz. Při instalaci zařízení musí být dodrženy minimální vzdálenosti uvedené na obrázku. A: instalace pod kuchyňskou skříňku připevněnou ke stěně B: instalace do volného prostoru Změna směru otevirani dvěri Jestliže to vyžaduje umístění spotřebiče nebo manipulace s ním, je možné změnit směr otevírání dveří z pravého na levé. Spotřebiče dodávané na trh mají otevírání vpravo. Změnu směru otevírání dveří proveďte prosím v pořadí podle následujícího popisu a obrázků: Pro provedení následujících kroků je zapotřebí spolupráce další osoby, která dveře chladicí jednotky během montáže podrží. Vytáhněte síťovou zástrčku přístroje ze zásuvky. obr

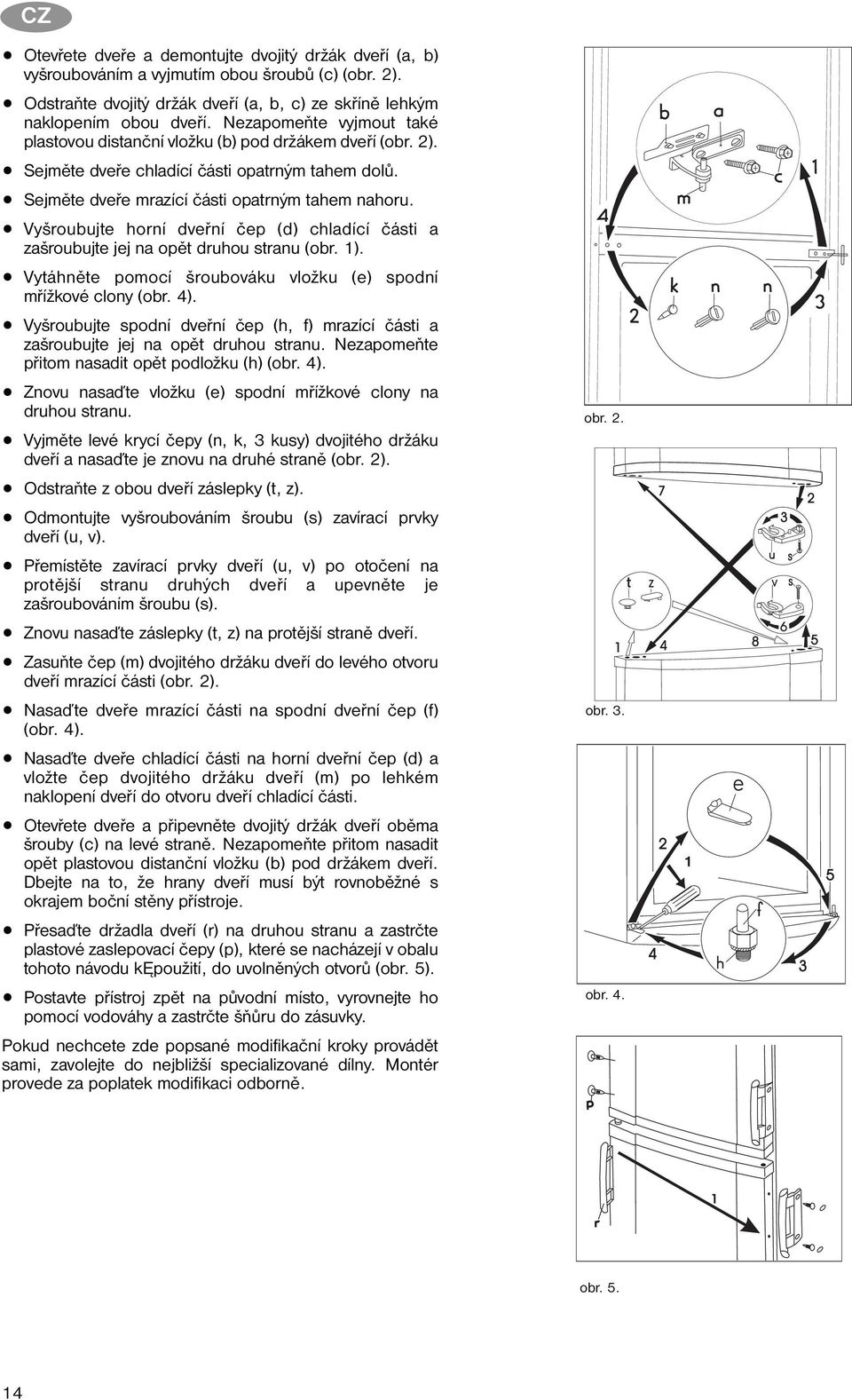

14 Otevřete dveře a demontujte dvojitý držák dveří (a, b) vyšroubováním a vyjmutím obou šroubů (c) (obr. 2). Odstraňte dvojitý držák dveří (a, b, c) ze skříně lehkým naklopením obou dveří. Nezapomeňte vyjmout také plastovou distanční vložku (b) pod držákem dveří (obr. 2). Sejměte dveře chladící části opatrným tahem dolů. Sejměte dveře mrazící části opatrným tahem nahoru. Vyšroubujte horní dveřní čep (d) chladící části a zašroubujte jej na opět druhou stranu (obr. 1). Vytáhněte pomocí šroubováku vložku (e) spodní mřížkové clony (obr. 4). Vyšroubujte spodní dveřní čep (h, f) mrazící části a zašroubujte jej na opět druhou stranu. Nezapomeňte přitom nasadit opět podložku (h) (obr. 4). Znovu nasaďte vložku (e) spodní mřížkové clony na druhou stranu. Vyjměte levé krycí čepy (n, k, 3 kusy) dvojitého držáku dveří a nasaďte je znovu na druhé straně (obr. 2). Odstraňte z obou dveří záslepky (t, z). Odmontujte vyšroubováním šroubu (s) zavírací prvky dveří (u, v). Přemístěte zavírací prvky dveří (u, v) po otočení na protější stranu druhých dveří a upevněte je zašroubováním šroubu (s). Znovu nasaďte záslepky (t, z) na protější straně dveří. Zasuňte čep (m) dvojitého držáku dveří do levého otvoru dveří mrazící části (obr. 2). Nasaďte dveře mrazící části na spodní dveřní čep (f) (obr. 4). Nasaďte dveře chladící části na horní dveřní čep (d) a vložte čep dvojitého držáku dveří (m) po lehkém naklopení dveří do otvoru dveří chladící části. Otevřete dveře a připevněte dvojitý držák dveří oběma šrouby (c) na levé straně. Nezapomeňte přitom nasadit opět plastovou distanční vložku (b) pod držákem dveří. Dbejte na to, že hrany dveří musí být rovnoběžné s okrajem boční stěny přístroje. Přesaďte držadla dveří (r) na druhou stranu a zastrčte plastové zaslepovací čepy (p), které se nacházejí v obalu tohoto návodu kępoužití, do uvolněných otvorů (obr. 5). Postavte přístroj zpět na původní místo, vyrovnejte ho pomocí vodováhy a zastrčte šňůru do zásuvky. Pokud nechcete zde popsané modifikační kroky provádět sami, zavolejte do nejbližší specializované dílny. Montér provede za poplatek modifikaci odborně. obr. 2. obr. 3. obr. 4. obr

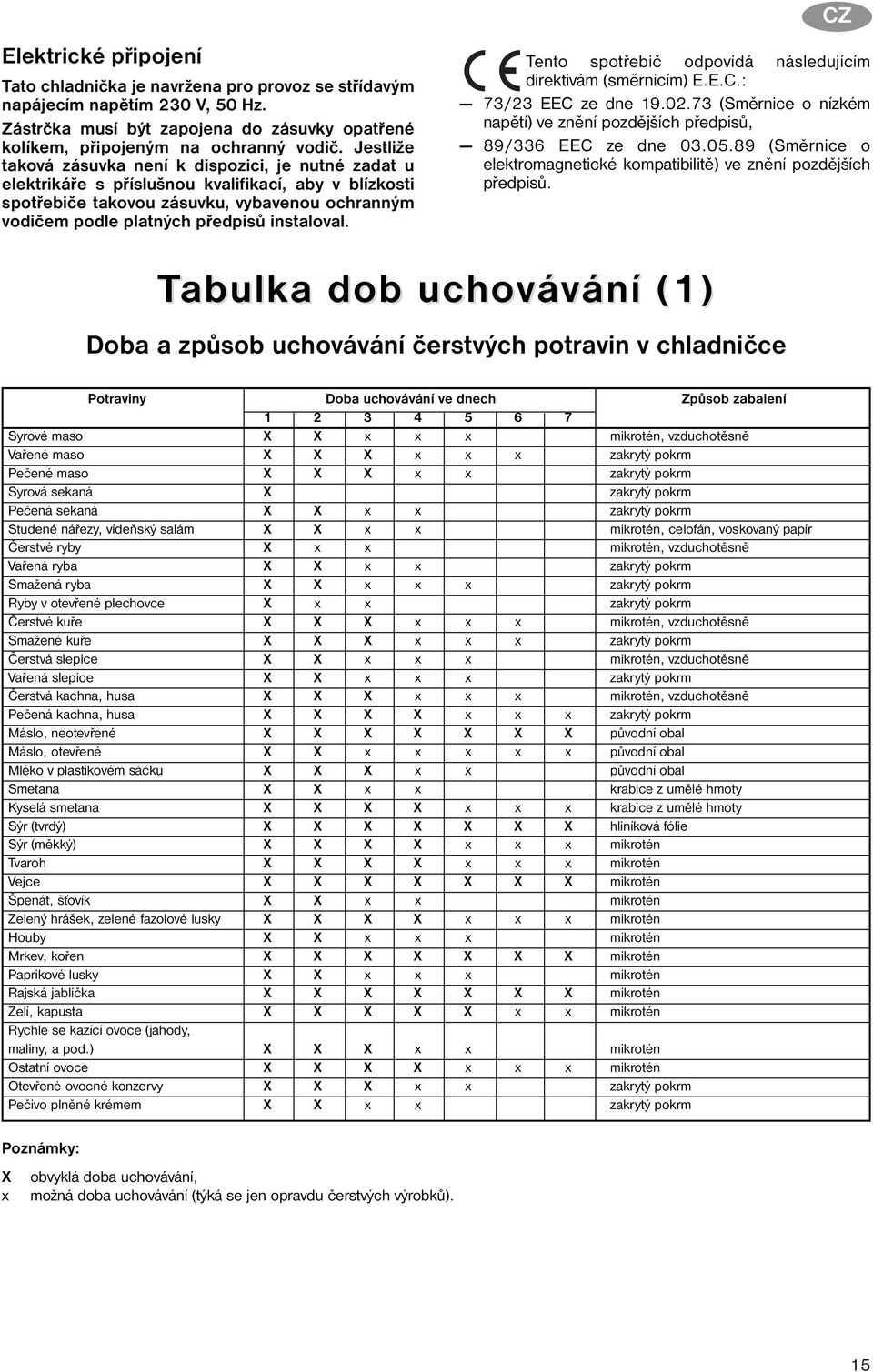

15 Elektrické připojení Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz. Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikací, aby v blízkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval. CZ Tento spotřebič odpovídá následujícím direktivám (směrnicím) E.E.C.: 73/23 EEC ze dne (Směrnice o nízkém napětí) ve znění pozdějších předpisů, 89/336 EEC ze dne (Směrnice o elektromagnetické kompatibilitě) ve znění pozdějších předpisů. Tabulka a dob uchováv ávání ání (1) Doba a způsob uchovávání čerstvých potravin v chladničce Potraviny Doba uchovávání ve dnech Způsob zabalení Syrové maso X X x x x mikrotén, vzduchotěsně Vařené maso X X X x x x zakrytý pokrm Pečené maso X X X x x zakrytý pokrm Syrová sekaná X zakrytý pokrm Pečená sekaná X X x x zakrytý pokrm Studené nářezy, vídeňský salám X X x x mikrotén, celofán, voskovaný papír Čerstvé ryby X x x mikrotén, vzduchotěsně Vařená ryba X X x x zakrytý pokrm Smažená ryba X X x x x zakrytý pokrm Ryby v otevřené plechovce X x x zakrytý pokrm Čerstvé kuře X X X x x x mikrotén, vzduchotěsně Smažené kuře X X X x x x zakrytý pokrm Čerstvá slepice X X x x x mikrotén, vzduchotěsně Vařená slepice X X x x x zakrytý pokrm Čerstvá kachna, husa X X X x x x mikrotén, vzduchotěsně Pečená kachna, husa X X X X x x x zakrytý pokrm Máslo, neotevřené X X X X X X X původní obal Máslo, otevřené X X x x x x x původní obal Mléko v plastikovém sáčku X X X x x původní obal Smetana X X x x krabice z umělé hmoty Kyselá smetana X X X X x x x krabice z umělé hmoty Sýr (tvrdý) X X X X X X X hliníková fólie Sýr (měkký) X X X X x x x mikrotén Tvaroh X X X X x x x mikrotén Vejce X X X X X X X mikrotén Špenát, šťovík X X x x mikrotén Zelený hrášek, zelené fazolové lusky X X X X x x x mikrotén Houby X X x x x mikrotén Mrkev, kořen X X X X X X X mikrotén Paprikové lusky X X x x x mikrotén Rajská jablíčka X X X X X X X mikrotén Zelí, kapusta X X X X X x x mikrotén Rychle se kazící ovoce (jahody, maliny, a pod.) X X X x x mikrotén Ostatní ovoce X X X X x x x mikrotén Otevřené ovocné konzervy X X X x x zakrytý pokrm Pečivo plněné krémem X X x x zakrytý pokrm Poznámky: X obvyklá doba uchovávání, x možná doba uchovávání (týká se jen opravdu čerstvých výrobků). 15

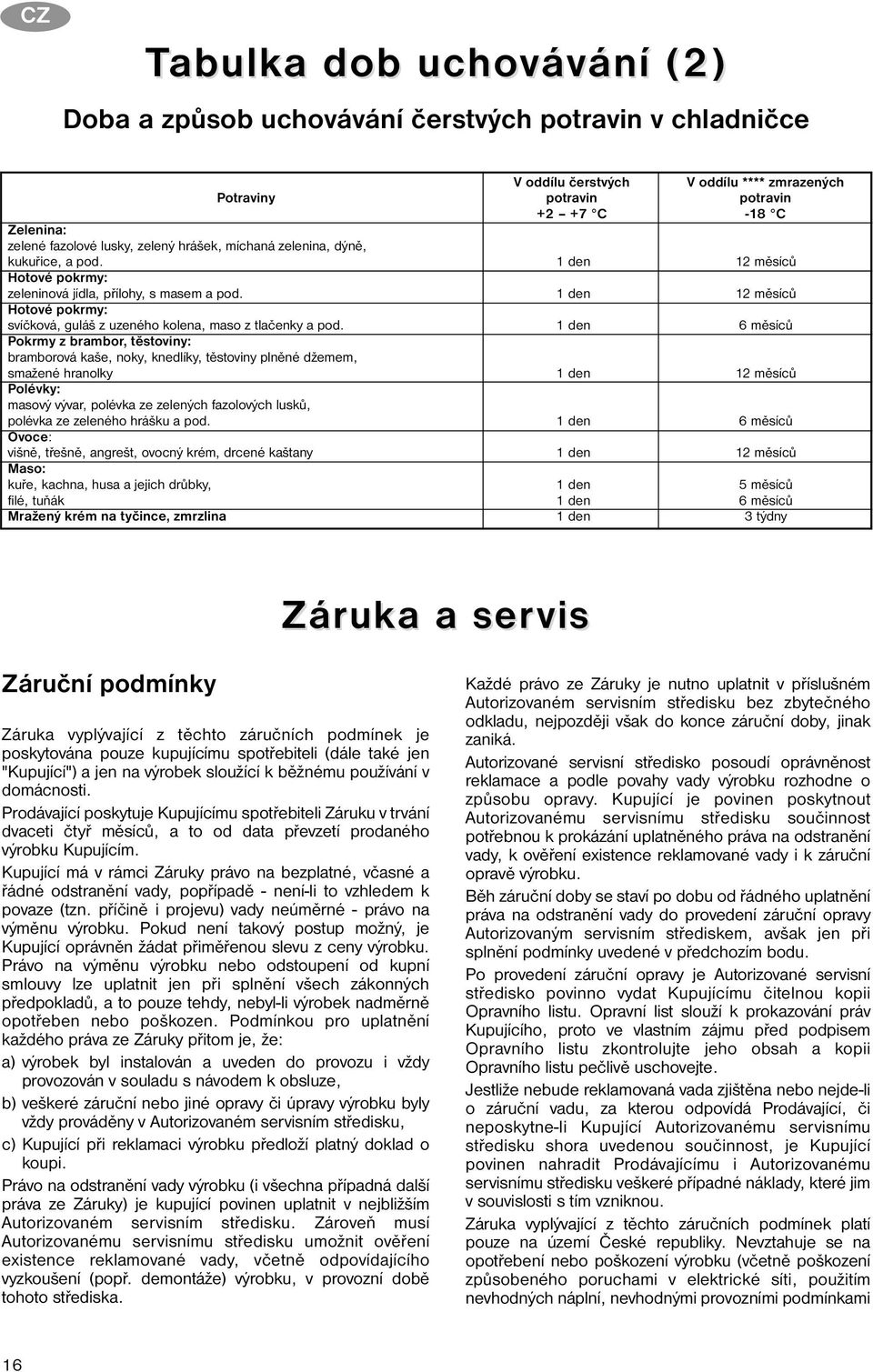

16 Tabulka a dob uchováv ávání ání (2) Doba a způsob uchovávání čerstvých potravin v chladničce V oddílu čerstvých V oddílu **** zmrazených Potraviny potravin potravin C -18 C Zelenina: zelené fazolové lusky, zelený hrášek, míchaná zelenina, dýně, kukuřice, a pod. 1 den 12 měsíců Hotové pokrmy: zeleninová jídla, přílohy, s masem a pod. 1 den 12 měsíců Hotové pokrmy: svíčková, guláš z uzeného kolena, maso z tlačenky a pod. 1 den 6 měsíců Pokrmy z brambor, těstoviny: bramborová kaše, noky, knedlíky, těstoviny plněné džemem, smažené hranolky 1 den 12 měsíců Polévky: masový vývar, polévka ze zelených fazolových lusků, polévka ze zeleného hrášku a pod. 1 den 6 měsíců Ovoce: višně, třešně, angrešt, ovocný krém, drcené kaštany 1 den 12 měsíců Maso: kuře, kachna, husa a jejich drůbky, 1 den 5 měsíců filé, tuňák 1 den 6 měsíců Mražený krém na tyčince, zmrzlina 1 den 3 týdny Záruk uka a a servis Záruční podmínky Záruka vyplývající z těchto záručních podmínek je poskytována pouze kupujícímu spotřebiteli (dále také jen "Kupující") a jen na výrobek sloužící k běžnému používání v domácnosti. Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř měsíců, a to od data převzetí prodaného výrobku Kupujícím. Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranění vady, popřípadě - není-li to vzhledem k povaze (tzn. příčině i projevu) vady neúměrné - právo na výměnu výrobku. Pokud není takový postup možný, je Kupující oprávněn žádat přiměřenou slevu z ceny výrobku. Právo na výměnu výrobku nebo odstoupení od kupní smlouvy lze uplatnit jen při splnění všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadměrně opotřeben nebo poškozen. Podmínkou pro uplatnění každého práva ze Záruky přitom je, že: a) výrobek byl instalován a uveden do provozu i vždy provozován v souladu s návodem k obsluze, b) veškeré záruční nebo jiné opravy či úpravy výrobku byly vždy prováděny v Autorizovaném servisním středisku, c) Kupující při reklamaci výrobku předloží platný doklad o koupi. Právo na odstranění vady výrobku (i všechna případná další práva ze Záruky) je kupující povinen uplatnit v nejbližším Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ověření existence reklamované vady, včetně odpovídajícího vyzkoušení (popř. demontáže) výrobku, v provozní době tohoto střediska. Každé právo ze Záruky je nutno uplatnit v příslušném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozději však do konce záruční doby, jinak zaniká. Autorizované servisní středisko posoudí oprávněnost reklamace a podle povahy vady výrobku rozhodne o způsobu opravy. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázání uplatněného práva na odstranění vady, k ověření existence reklamované vady i k záruční opravě výrobku. Běh záruční doby se staví po dobu od řádného uplatnění práva na odstranění vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnění podmínky uvedené v předchozím bodu. Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k prokazování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontrolujte jeho obsah a kopii Opravního listu pečlivě uschovejte. Jestliže nebude reklamovaná vada zjištěna nebo nejde-li o záruční vadu, za kterou odpovídá Prodávající, či neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující povinen nahradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré případné náklady, které jim v souvislosti s tím vzniknou. Záruka vyplývající z těchto záručních podmínek platí pouze na území České republiky. Nevztahuje se na opotřebení nebo poškození výrobku (včetně poškození způsobeného poruchami v elektrické síti, použitím nevhodných náplní, nevhodnými provozními podmínkami 16

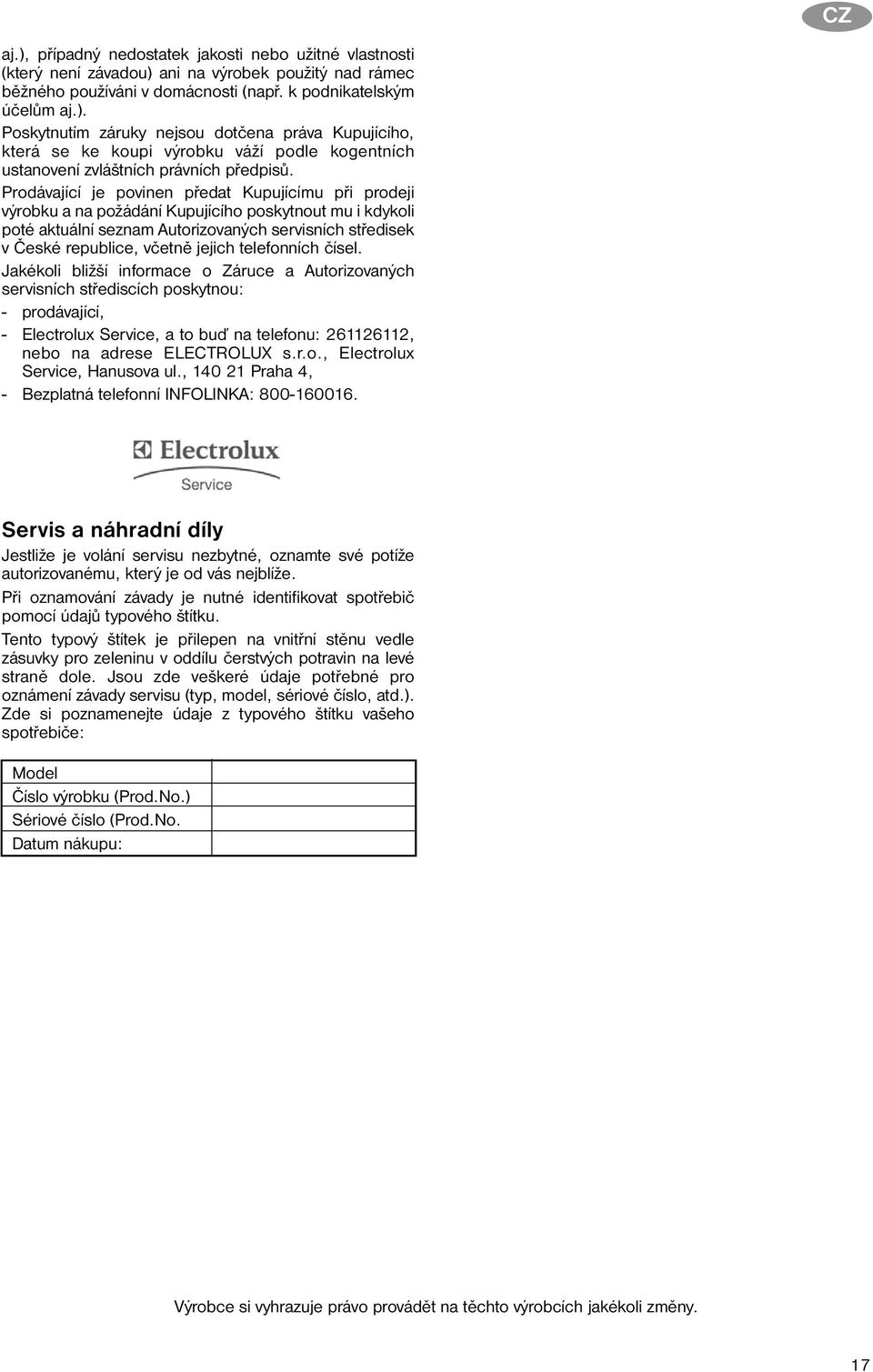

17 aj.), případný nedostatek jakosti nebo užitné vlastnosti (který není závadou) ani na výrobek použitý nad rámec běžného používáni v domácnosti (např. k podnikatelským účelům aj.). Poskytnutím záruky nejsou dotčena práva Kupujícího, která se ke koupi výrobku váží podle kogentních ustanovení zvláštních právních předpisů. Prodávající je povinen předat Kupujícímu při prodeji výrobku a na požádání Kupujícího poskytnout mu i kdykoli poté aktuální seznam Autorizovaných servisních středisek v České republice, včetně jejich telefonních čísel. Jakékoli bližší informace o Záruce a Autorizovaných servisních střediscích poskytnou: - prodávající, - Electrolux Service, a to buď na telefonu: , nebo na adrese ELECTROLUX s.r.o., Electrolux Service, Hanusova ul., Praha 4, - Bezplatná telefonní INFOLINKA: Servis a náhradní díly Jestliže je volání servisu nezbytné, oznamte své potíže autorizovanému, který je od vás nejblíže. Při oznamování závady je nutné identifikovat spotřebič pomocí údajů typového štítku. Tento typový štítek je přilepen na vnitřní stěnu vedle zásuvky pro zeleninu v oddílu čerstvých potravin na levé straně dole. Jsou zde veškeré údaje potřebné pro oznámení závady servisu (typ, model, sériové číslo, atd.). Zde si poznamenejte údaje z typového štítku vašeho spotřebiče: Model Číslo výrobku (Prod.No.) Sériové číslo (Prod.No. Datum nákupu: Výrobce si vyhrazuje právo provádět na těchto výrobcích jakékoli změny. 17
