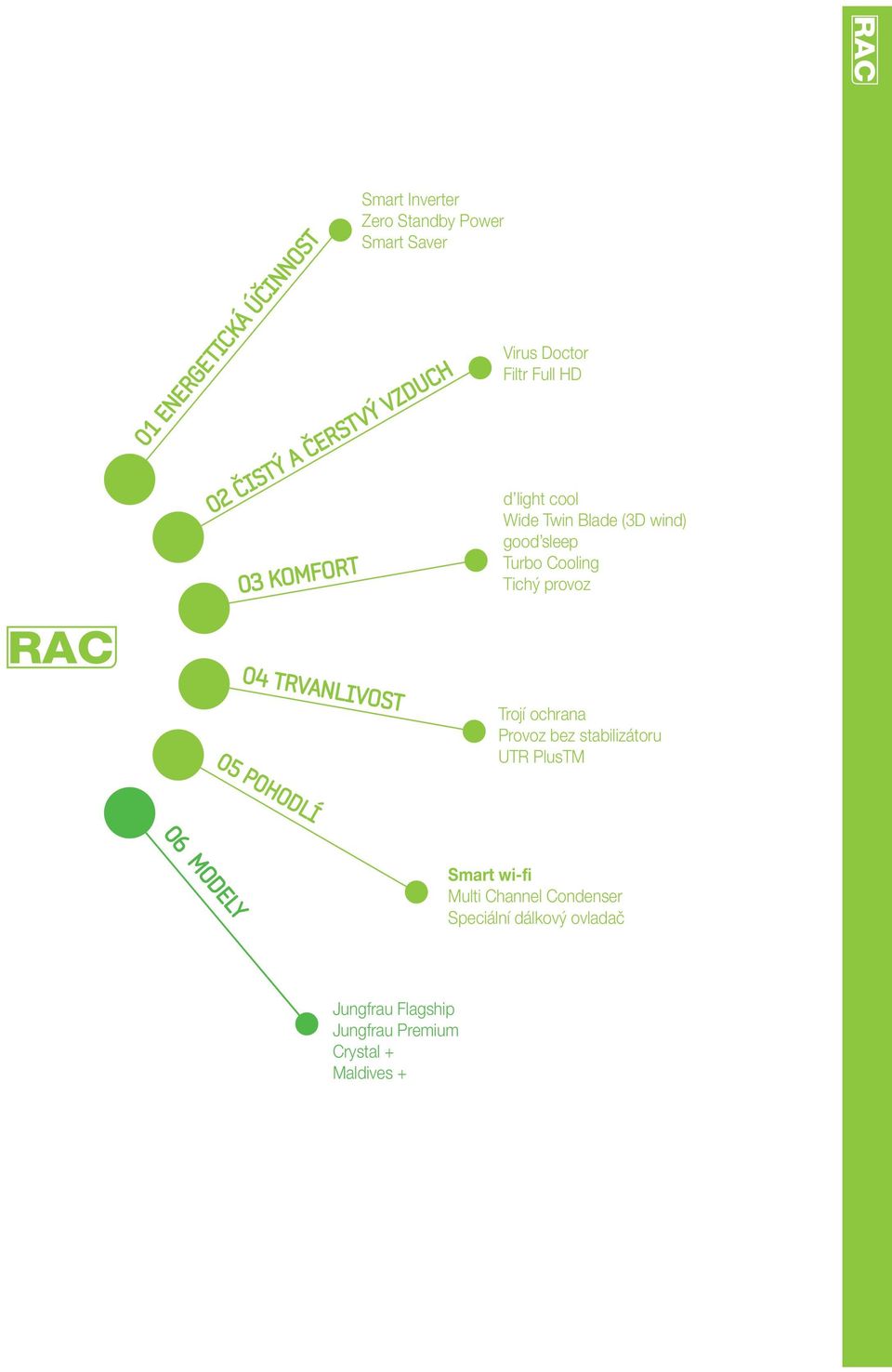

1 01 ENERGETICKÁ ÚČINNOST 02 ČISTÝ A ČERSTVÝ VZDUCH 03 KOMFORT Smart Inverter Zero Standby Power Smart Saver Virus Doctor Filtr Full HD d light cool Wide Twin Blade (3D wind) good sleep Turbo Cooling Tichý provoz 04 TRVANLIVOST 05 POHODLÍ Trojí ochrana Provoz bez stabilizátoru UTR PlusTM 06 MODELY Smart wi-fi Multi Channel Condenser Speciální dálkový ovladač Jungfrau Flagship Jungfrau Premium Crystal + Maldives +

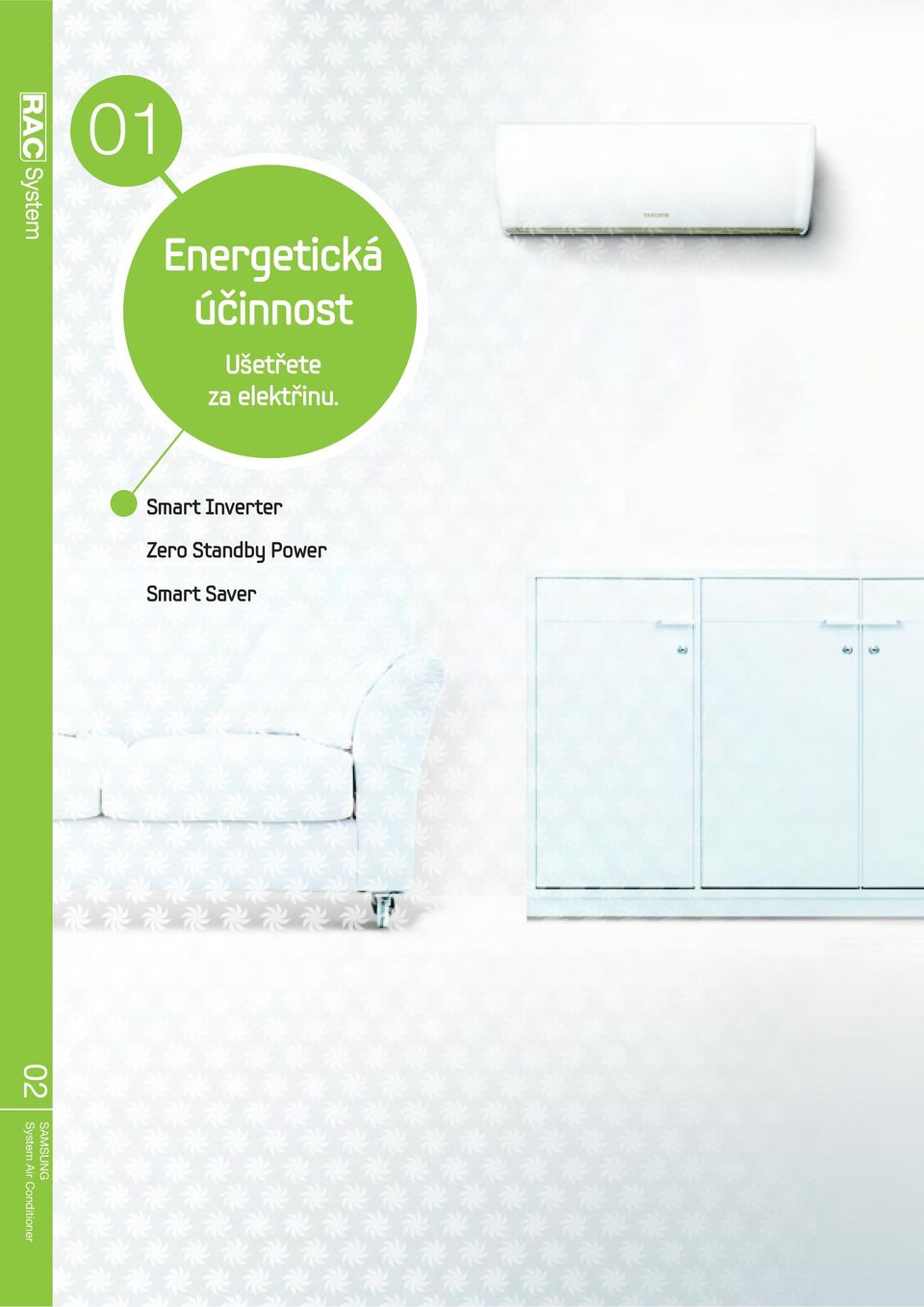

2 01 Vlastnosti Energetická účinnost Ušetřete za elektřinu. Smart Inverter Zero Standby Power Smart Saver 02

3 03

4 Smart Inverter Ušetřete až 80 % nákladů na energii * K-series 04

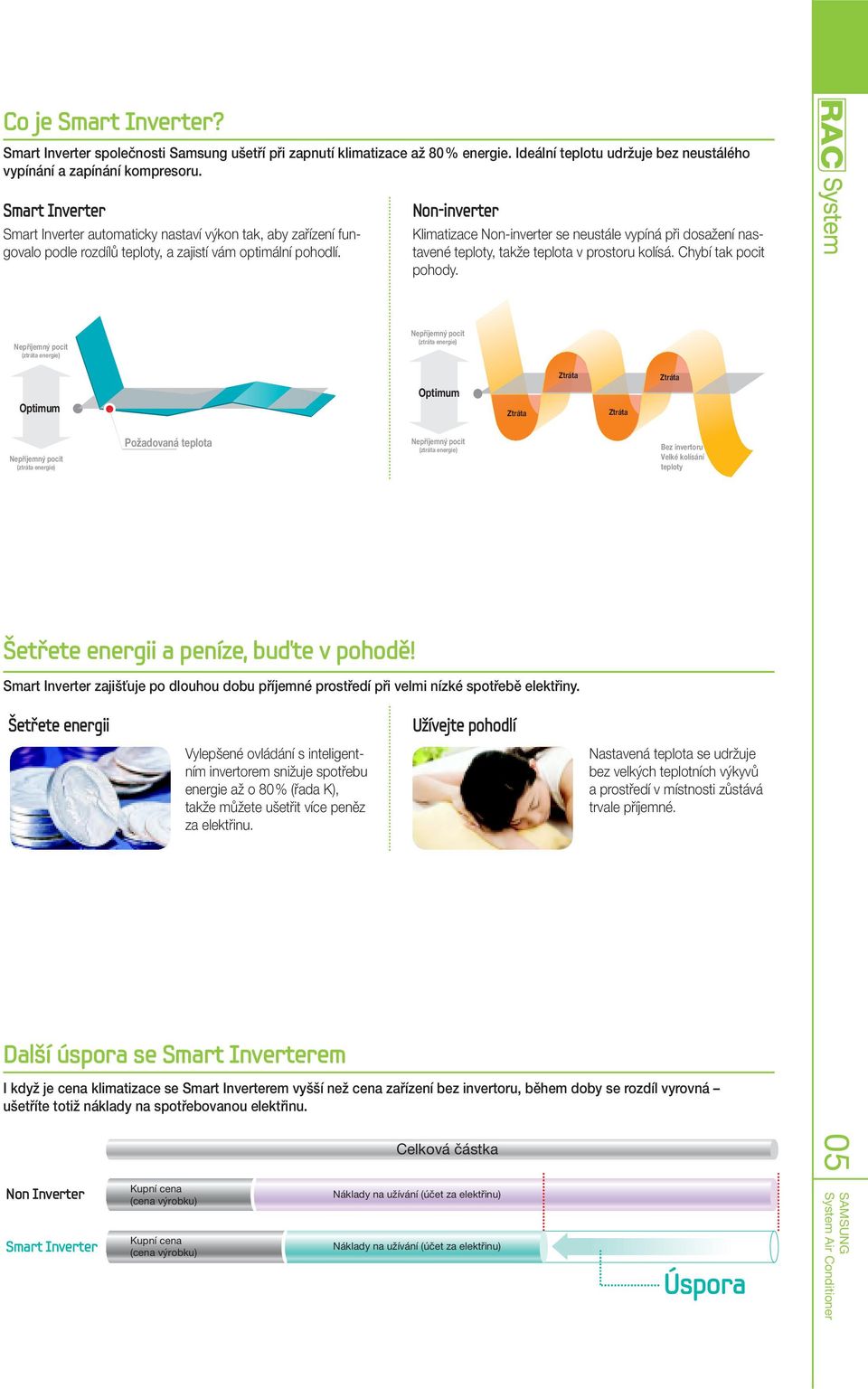

5 Co je Smart Inverter? Smart Inverter společnosti Samsung ušetří při zapnutí klimatizace až 80 % energie. Ideální teplotu udržuje bez neustálého vypínání a zapínání kompresoru. Smart Inverter Smart Inverter automaticky nastaví výkon tak, aby zařízení fungovalo podle rozdílů teploty, a zajistí vám optimální pohodlí. Non-inverter Klimatizace Non-inverter se neustále vypíná při dosažení nastavené teploty, takže teplota v prostoru kolísá. Chybí tak pocit pohody. Nepříjemný pocit (ztráta energie) Nepříjemný pocit (ztráta energie) Optimum Optimum Ztráta Ztráta Ztráta Ztráta Nepříjemný pocit (ztráta energie) Požadovaná teplota Nepříjemný pocit (ztráta energie) Bez invertoru Velké kolísání teploty Šetřete energii a peníze, buďte v pohodě! Smart Inverter zajišťuje po dlouhou dobu příjemné prostředí při velmi nízké spotřebě elektřiny. Šetřete energii Užívejte pohodlí Vylepšené ovládání s inteligentním invertorem snižuje spotřebu energie až o 80 % (řada K), takže můžete ušetřit více peněz za elektřinu. Nastavená teplota se udržuje bez velkých teplotních výkyvů a prostředí v místnosti zůstává trvale příjemné. Další úspora se Smart Inverterem I když je cena klimatizace se Smart Inverterem vyšší než cena zařízení bez invertoru, během doby se rozdíl vyrovná ušetříte totiž náklady na spotřebovanou elektřinu. Celková částka 05 Non Inverter Smart Inverter Kupní cena (cena výrobku) Kupní cena (cena výrobku) Náklady na užívání (účet za elektřinu) Náklady na užívání (účet za elektřinu) Úspora

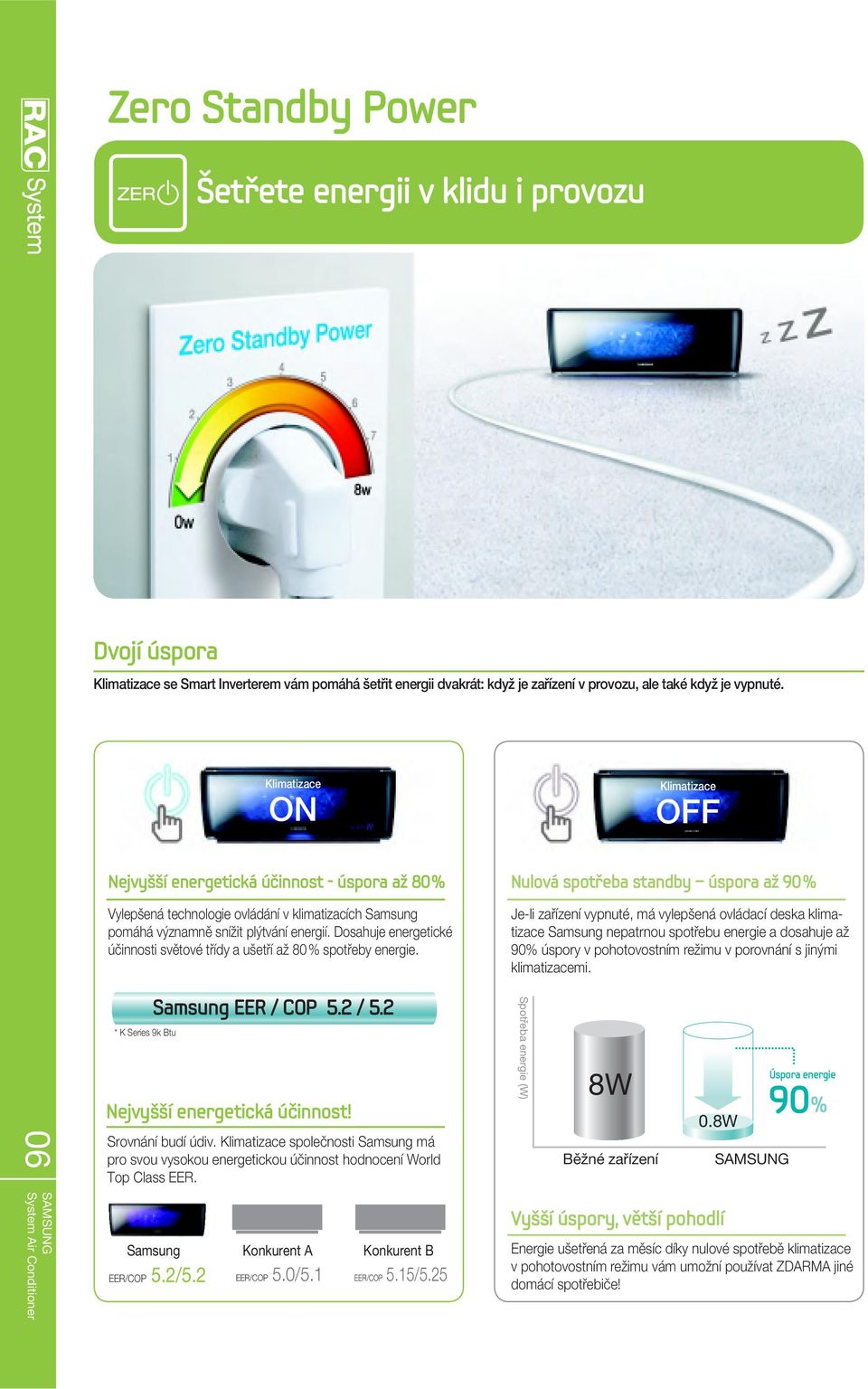

6 Zero Standby Power Šetřete energii v klidu i provozu Dvojí úspora Klimatizace se Smart Inverterem vám pomáhá šetřit energii dvakrát: když je zařízení v provozu, ale také když je vypnuté. Klimatizace ON Klimatizace OFF Nejvyšší energetická účinnost - úspora až 80 % Vylepšená technologie ovládání v klimatizacích Samsung pomáhá významně snížit plýtvání energií. Dosahuje energetické účinnosti světové třídy a ušetří až 80 % spotřeby energie. Nulová spotřeba standby úspora až 90 % Je-li zařízení vypnuté, má vylepšená ovládací deska klimatizace Samsung nepatrnou spotřebu energie a dosahuje až 90% úspory v pohotovostním režimu v porovnání s jinými klimatizacemi. 06 * K Series 9k Btu Samsung EER / COP 5.2 / 5.2 Nejvyšší energetická účinnost! Srovnání budí údiv. Klimatizace společnosti Samsung má pro svou vysokou energetickou účinnost hodnocení World Top Class EER. Competitor A Competitor A Samsung Konkurent A Konkurent B EER/COP 5.2/5.2 EER/COP 5.0/5.1 EER/COP 5.15/5.25 Spotřeba energie (W) 8W Běžné zařízení Vyšší úspory, větší pohodlí Úspora energie 0.8W 90% Energie ušetřená za měsíc díky nulové spotřebě klimatizace v pohotovostním režimu vám umožní používat ZDARMA jiné domácí spotřebiče!

7 Smart Saver Chlaďte doma bez obav Ušetřete až 31 % nákladů na elektřinu V režimu Smart Saver pracuje kompresor klimatizace nejkratší možnou dobu, za kterou se místnost ochladí, a šetří tím elektřinu. S režimem Smart Saver si můžete užívat pohodlí a příjemného prostředí bez obav z nákladů na elektřinu. Až 31% úspory! Nastavení teploty 26 o C 24 o C Typ Běžný režim Běžný režim Spotřeba energie (4 hod.) Úspora energie (V porovnání s běžným režimem) Smart Saver % Smart Saver % - - * při venkovní teplote 30 C * výsledky testů Samsung Kdy potřebujete režim Smart Saver! Jestliže opakovaně vypínáte a zapínáte klimatizaci, abyste ušetřili energii. Nechcete-li plýtvat energií na chlazení prázdné místnosti. Když nechcete zapínat klimatizaci, protože není nesnesitelné horko. 07 Ochrana životního prostředí s klimatizací Samsung S novou funkcí Smart Saver (inteligentního spoření) ušetří uživatelé energii a peníze. A mohou být hrdí na svůj příspěvek k ochraně životního prostředí tím, že používají výrobek s vysokou energetickou účinností.

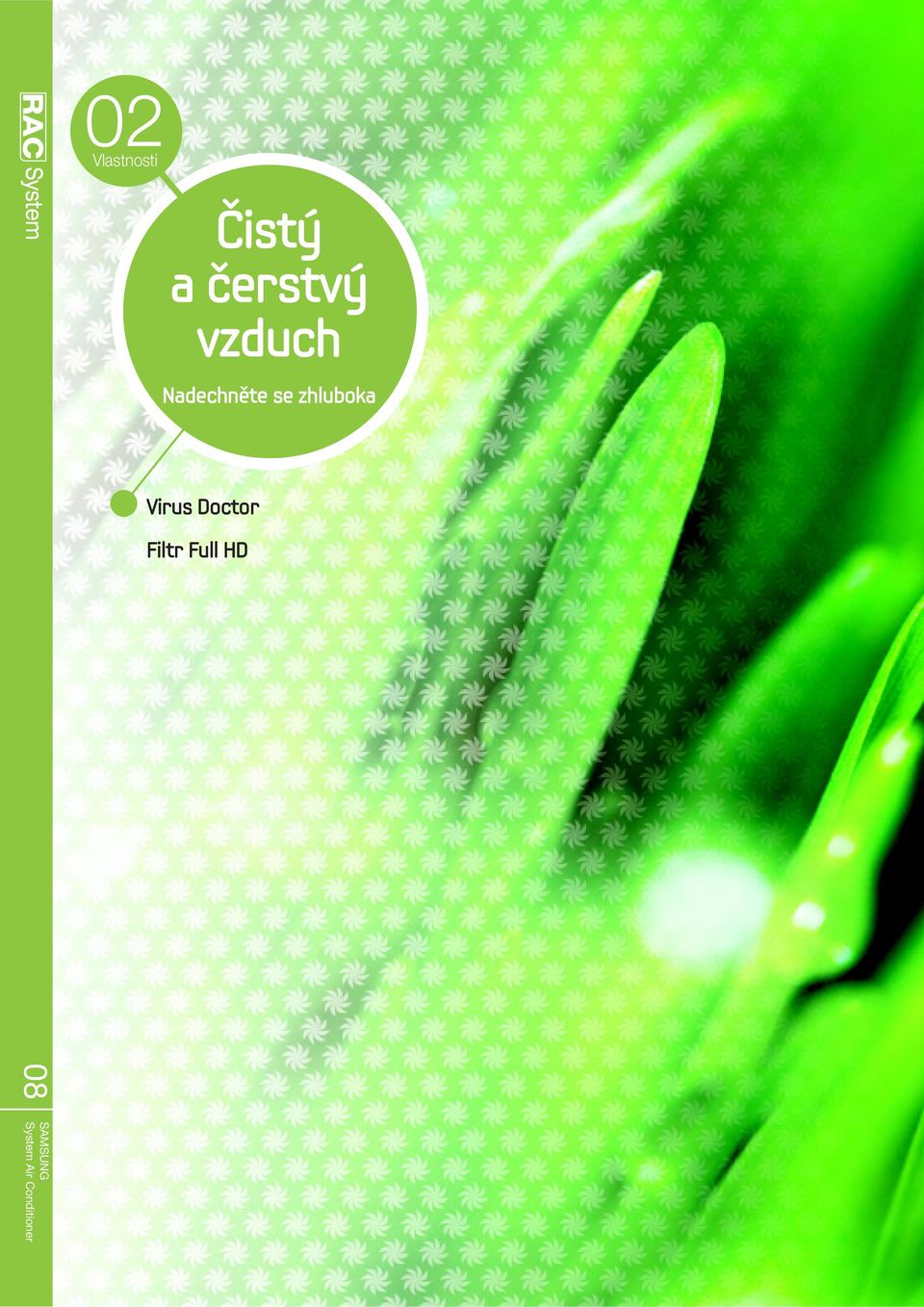

8 02 Vlastnosti Čistý a čerstvý vzduch Nadechněte se zhluboka Virus Doctor Filtr Full HD 08

9 09

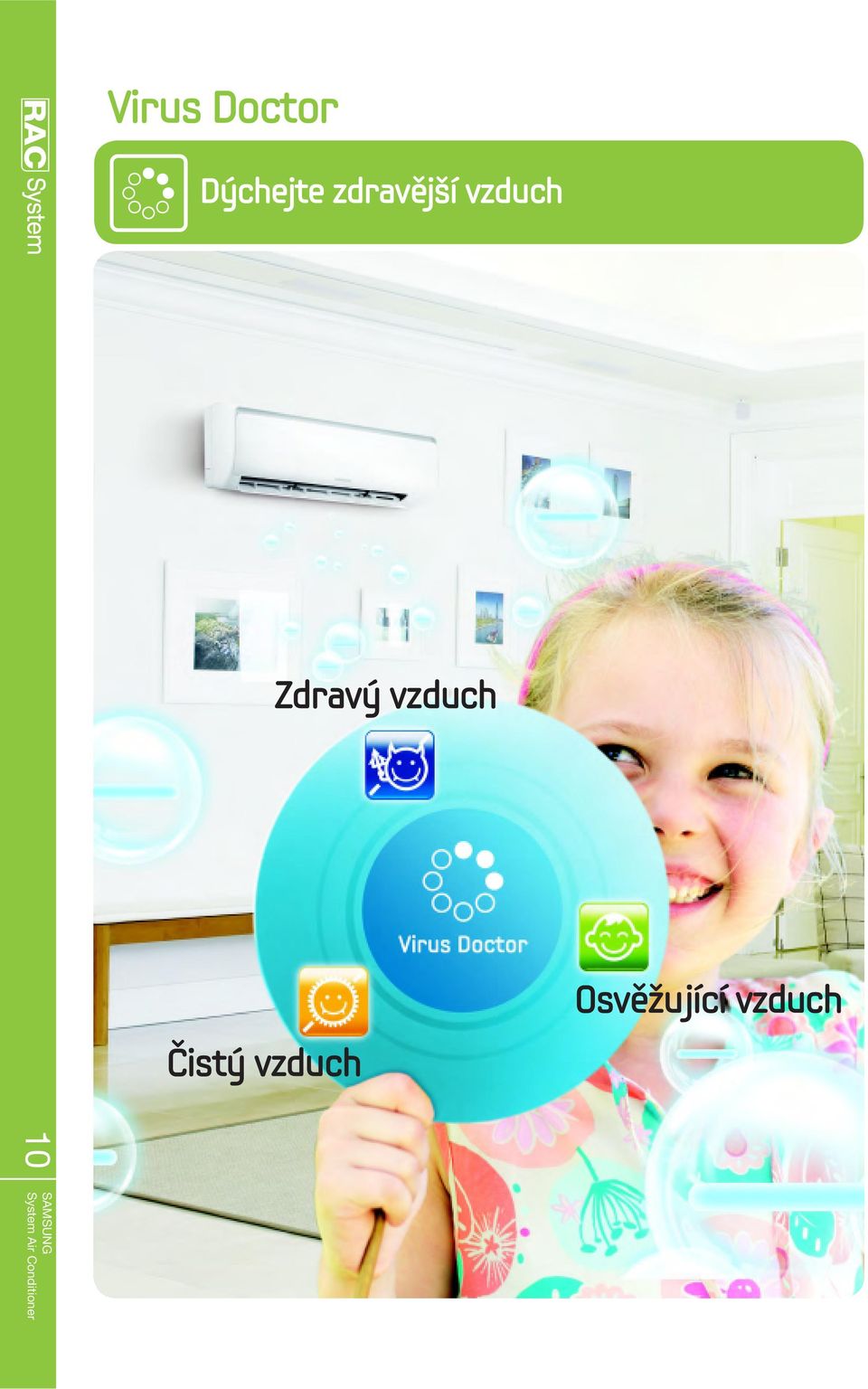

10 Virus Doctor Dýchejte zdravější vzduch Zdravý vzduch Čistý vzduch Osvěžující vzduch 10

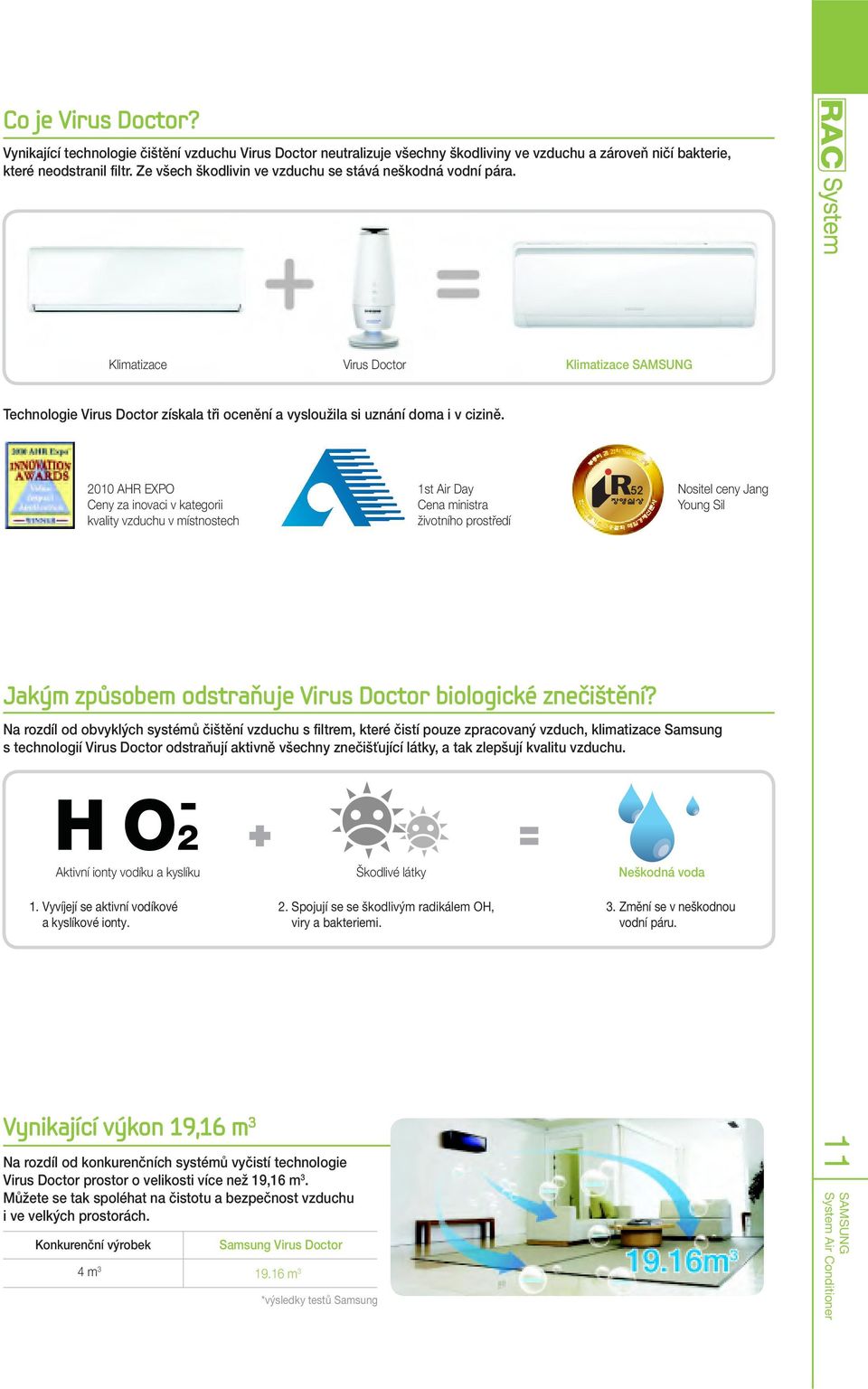

11 Co je Virus Doctor? Vynikající technologie čištění vzduchu Virus Doctor neutralizuje všechny škodliviny ve vzduchu a zároveň ničí bakterie, které neodstranil filtr. Ze všech škodlivin ve vzduchu se stává neškodná vodní pára. Klimatizace Virus Doctor Klimatizace Technologie Virus Doctor získala tři ocenění a vysloužila si uznání doma i v cizině AHR EXPO Ceny za inovaci v kategorii kvality vzduchu v místnostech 1st Air Day Cena ministra životního prostředí Nositel ceny Jang Young Sil Jakým způsobem odstraňuje Virus Doctor biologické znečištění? Na rozdíl od obvyklých systémů čištění vzduchu s filtrem, které čistí pouze zpracovaný vzduch, klimatizace Samsung s technologií Virus Doctor odstraňují aktivně všechny znečišťující látky, a tak zlepšují kvalitu vzduchu. Aktivní ionty vodíku a kyslíku Škodlivé látky Neškodná voda 1. Vyvíjejí se aktivní vodíkové a kyslíkové ionty. 2. Spojují se se škodlivým radikálem OH, viry a bakteriemi. 3. Změní se v neškodnou vodní páru. Vynikající výkon 19,16 m 3 Na rozdíl od konkurenčních systémů vyčistí technologie Virus Doctor prostor o velikosti více než 19,16 m 3. Můžete se tak spoléhat na čistotu a bezpečnost vzduchu i ve velkých prostorách. Konkurenční výrobek 4 m 3 Samsung Virus Doctor m 3 *výsledky testů Samsung 11

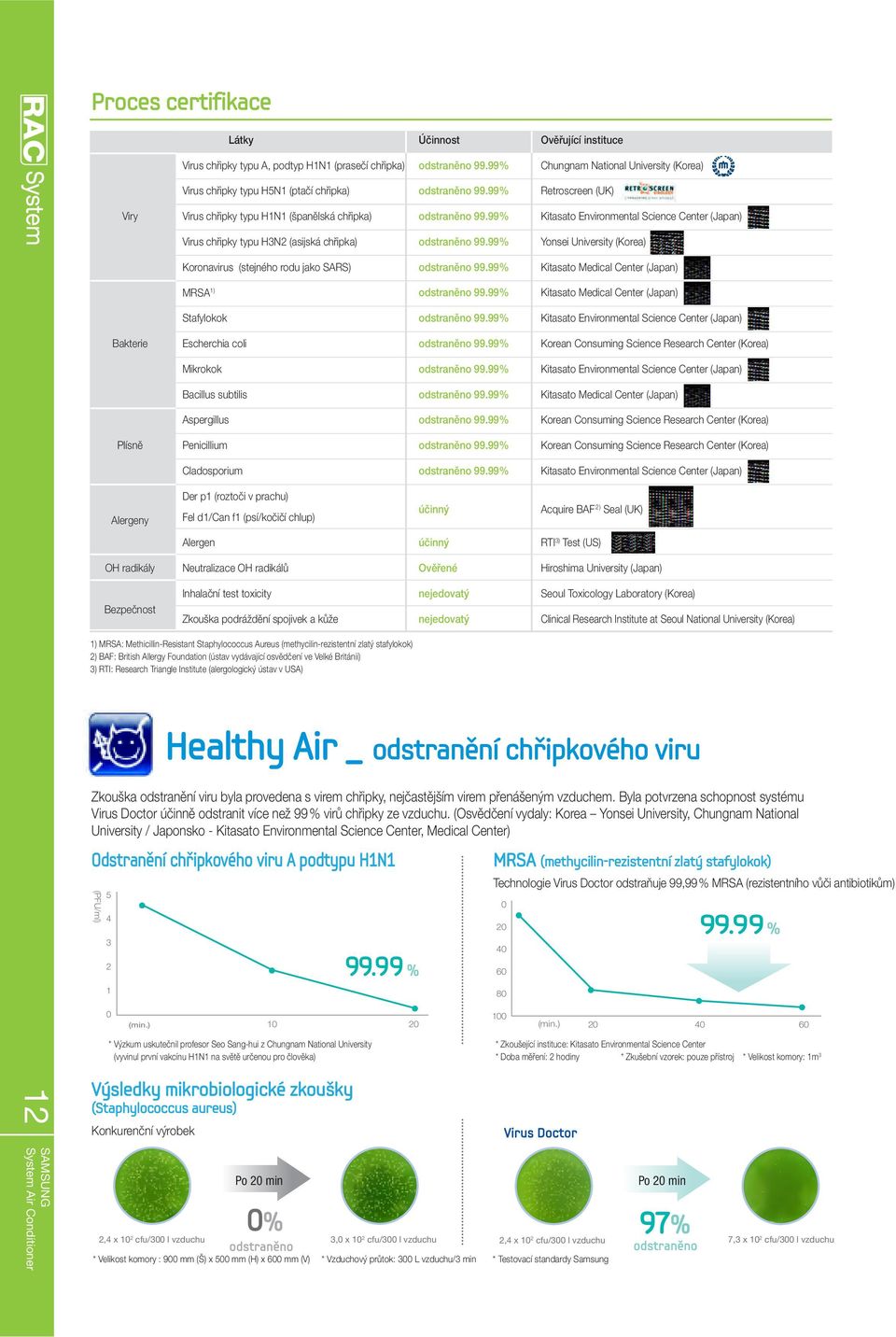

12 Proces certifikace Látky Účinnost Ověřující instituce Virus chřipky typu A, podtyp H1N1 (prasečí chřipka) odstraněno 99.99% Chungnam National University (Korea) Virus chřipky typu H5N1 (ptačí chřipka) odstraněno 99.99% Retroscreen (UK) Viry Virus chřipky typu H1N1 (španělská chřipka) odstraněno 99.99% Kitasato Environmental Science Center (Japan) Virus chřipky typu H3N2 (asijská chřipka) odstraněno 99.99% Yonsei University (Korea) Koronavirus (stejného rodu jako SARS) odstraněno 99.99% Kitasato Medical Center (Japan) MRSA 1) odstraněno 99.99% Kitasato Medical Center (Japan) Stafylokok odstraněno 99.99% Kitasato Environmental Science Center (Japan) Bakterie Escherchia coli odstraněno 99.99% Korean Consuming Science Research Center (Korea) Mikrokok odstraněno 99.99% Kitasato Environmental Science Center (Japan) Bacillus subtilis odstraněno 99.99% Kitasato Medical Center (Japan) Aspergillus odstraněno 99.99% Korean Consuming Science Research Center (Korea) Plísně Penicillium odstraněno 99.99% Korean Consuming Science Research Center (Korea) Cladosporium odstraněno 99.99% Kitasato Environmental Science Center (Japan) Der p1 (roztoči v prachu) Alergeny Fel d1/can f1 (psí/kočičí chlup) účinný Acquire BAF 2) Seal (UK) Alergen účinný RTI 3) Test (US) OH radikály Neutralizace OH radikálů Ověřené Hiroshima University (Japan) Bezpečnost Inhalační test toxicity nejedovatý Seoul Toxicology Laboratory (Korea) Zkouška podráždění spojivek a kůže nejedovatý Clinical Research Institute at Seoul National University (Korea) 1) MRSA: Methicillin-Resistant Staphylococcus Aureus (methycilin-rezistentní zlatý stafylokok) 2) BAF: British Allergy Foundation (ústav vydávající osvědčení ve Velké Británii) 3) RTI: Research Triangle Institute (alergologický ústav v USA) Zkouška odstranění viru byla provedena s virem chřipky, nejčastějším virem přenášeným vzduchem. Byla potvrzena schopnost systému Virus Doctor účinně odstranit více než 99 % virů chřipky ze vzduchu. (Osvědčení vydaly: Korea Yonsei University, Chungnam National University / Japonsko - Kitasato Environmental Science Center, Medical Center) Odstranění chřipkového viru A podtypu H1N1 (PFU/ml) Healthy Air _ odstranění chřipkového viru % MRSA (methycilin-rezistentní zlatý stafylokok) Technologie Virus Doctor odstraňuje 99,99 % MRSA (rezistentního vůči antibiotikům) % 0 (min.) (min.) * Výzkum uskutečnil profesor Seo Sang-hui z Chungnam National University (vyvinul první vakcínu H1N1 na světě určenou pro člověka) * Zkoušející instituce: Kitasato Environmental Science Center * Doba měření: 2 hodiny * Zkušební vzorek: pouze přístroj * Velikost komory: 1m 3 12 Výsledky mikrobiologické zkoušky (Staphylococcus aureus) Konkurenční výrobek Po 20 min odstraněno Po 20 min 2,4 x 10 2 cfu/300 l vzduchu 3,0 x 10 2 cfu/300 l vzduchu 2,4 x 10 2 cfu/300 l vzduchu 7,3 x 10 2 cfu/300 l vzduchu * Velikost komory : 900 mm (Š) x 500 mm (H) x 600 mm (V) * Vzduchový průtok: 300 L vzduchu/3 min * Testovací standardy Samsung odstraněno

13 Clean Air _ odstranění alergenů ze vzduchu Vynikající a jedinečná technologie Virus Doctor společnosti Samsung byla oceněna známkou BAF (Velká Británie). Relaxing Air _ vytváří uvolňující ionty kyslíku Neutralizace radikálu OH systémem Virus Doctor Systém Virus Doctor výrazně snižuje koncentraci radikálů OH, které způsobují stárnutí a různá onemocnění kůže. Účinky neutralizace radikálu OH Výsledky pozorování buněk vystavených účinkům radikálů OH naznačují, že systém Virus Doctor neutralizuje radikály OH a snižuje poškození buněk. Výskyt OH radikálů 70% Neutralizované na H2O * Zkušebna: Hiroshima University * Teplota: 24 C * Relativní vlhkost: 50 % Poškozené buňky Virus Doctor OFF Virus Doctor ON * Metoda měření: LIF (laserem indukovaná fl uorescence) Virus Doctor OFF * Zpráva z výzkumu o neutralizaci radikálů OH (6. září 2005, Francie) * 7. kolokvium ASA (Atmospheric Spectroscopy Applications) * Pozorování reakcí radikálu OH s atomovým uhlíkem vytvořeným laserem indukovanou fl uorescencí. Virus Doctor ON * Zkoušební ústav: Katedra molekulární biologie, Sejong University: Katedra molekulární biologie, Sejong University Co je radikál OH? Radikál OH (hydroxylový radikál) má nejsilnější oxidační schopnosti z volných radikálů kyslíku a je o něm známo, že způsobuje poškození kůže a různá degenerativní onemocnění. Tato škodlivá látka reaguje se škodlivými látkami ve vzduchu, například těkavými organickými sloučeninami (VOC), a tvoří sloučeniny s nežádoucími účinky na lidské tělo. Bez škodlivých kationtů Protože kationty mohou vyvolávat takové symptomy, jako jsou dýchací potíže, bolest hlavy a nevolnost, nevytváří speciální technologie společnosti Samsung Virus Doctor téměř žádné škodlivé kationty. Vaše rodina je tak v bezpečí. Bez ozónu Systém Virus Doctor nevytváří prakticky žádný ozón, látku znečišťující vzduch se škodlivými účinky na dýchací soustavu. Koncentrace ozónu ve vzduchu upraveném technologií Virus Doctor společnosti Samsung je nižší než 1/5 koncentrace ozónu stanovené mezinárodními předpisy. Můžete tak volně dýchat. Jednotka: počet na c m 3 Více než 1,000,000 Méně než 10,000 Konkurenční výrobek 13

14 Filtr Full HD Zadrží až 90 % prachu Zadržování prachu až 90% řada *K /Y Běžný filtr Zadržování prachu až 40% Typy filtrů Full HD Existují tři různé typy filtrů s vysokou hustotou (Full HD). Ultra-kompaktní filtry odstraní i ty nejmenší částečky prachu. Antibakteriální povrch a protialergický systém odstraní nejenom bakterie a domácí prach, ale také alergeny obsažené ve vzduchu. Běžný Filtr Full HD Full HD 60 Full HD 80 Full HD 90 X 40 X Použité v modelech Průměr vlákna Odstranění prachu Vlastnosti % řada P, T / Crystal řada K, Y % Antibakteriální vrstva % % Protialergická péče Protialergické účinky zkoušelo japonské centrum National Food analysis center of Japan

15 Jednodušší čištění filtru! Stačí jen vypláchnout z filtru prach tekoucí vodou. Můžete tak mít vždycky čistý a čerstvý vzduch údržba filtru je jednoduchá a snadná. Antibakteriální povrch Antibakteriální povrch filtru má jedinečnou strukturu, která zachytí i nejmenší mikroskopické částečky prachu a viry. Poskytuje tak dokonalou ochranu. Ochrana před alergeny Nový filtr společnosti Samsung odstraňuje ze vzduchu nejenom bakterie a prachové částečky, ale také alergeny. Snižuje výskyt alergických reakcí. Dvojí čištění Vylepšený systém čištění s pokrokovým filtrem a inteligentním systémem Virus Doctor. Systém Virus Doctor dále čistí vzduch, který již prošel filtrem s vysokou hustotou (Full HD). Zajišťuje tak čerstvější a zdravější prostředí. KROK 1. Filtr s vysokou hustotou společnosti Samsung nevpustí dovnitř prach, alergeny a bakterie. KROK Zařízení na čištění vzduchu odstraňuje ze vzduchu 99 % znečišťujících látek, bakterií a virů.

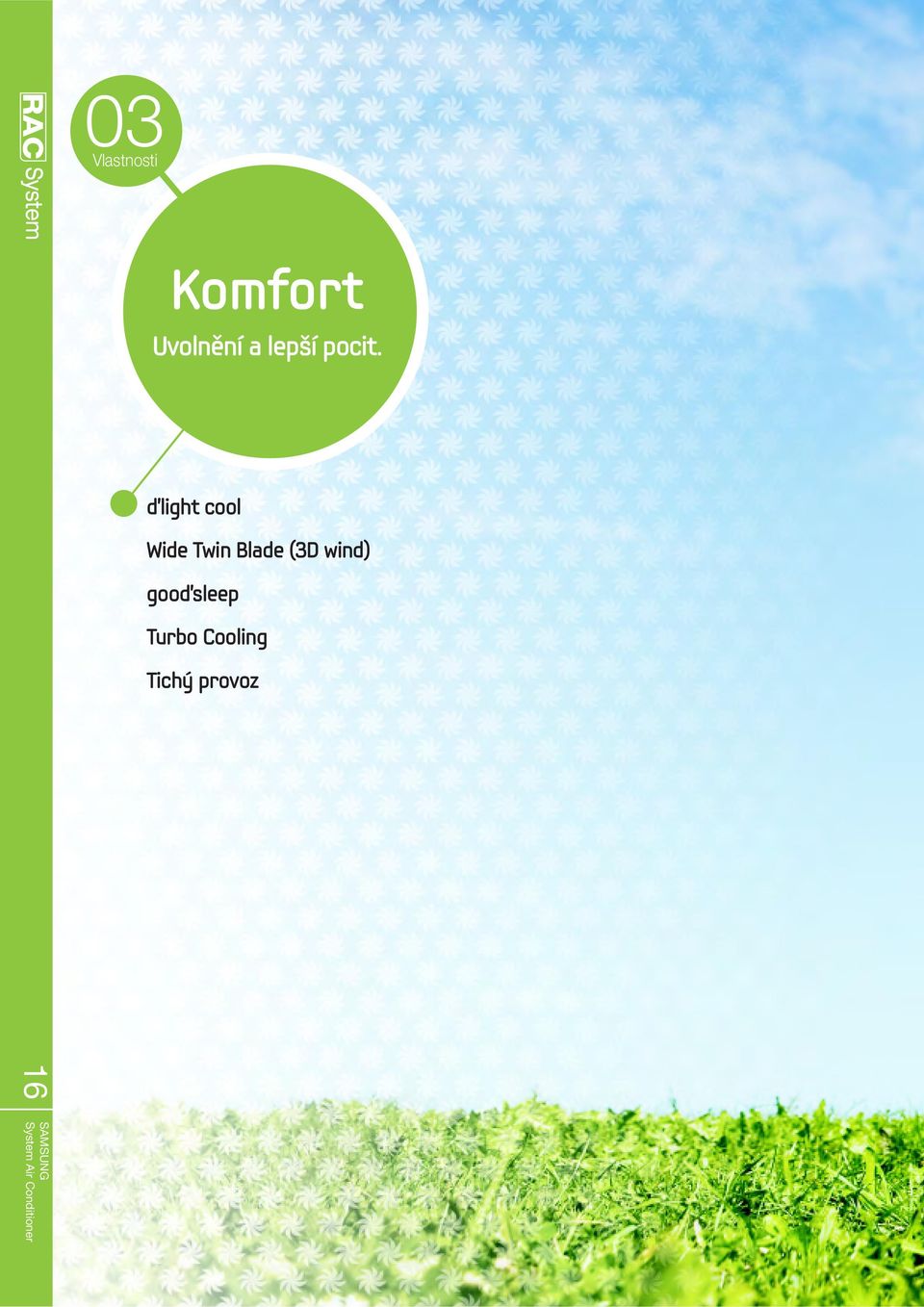

16 03 Vlastnosti Komfort Uvolnění a lepší pocit. d light cool Wide Twin Blade (3D wind) good sleep Turbo Cooling Tichý provoz 16

17 17

18 d'light cool Radost z optimálního pohodlí 18

19 Optimální teplota pro nejvyšší pohodlí Lidem může být určitá teplota příjemná nebo nepříjemná v závislosti na rozdílné vlhkosti vzduchu. Systém d light cool společnosti Samsung automaticky kontroluje současnou vlhkost a teplotu a nastaví hodnoty vhodné pro vytvoření nejpříjemnějšího prostředí. Vlhkost (%) Index = 86 Index = 80 Index = 75 Při d light cool se daná osoba cítí příjemně 27 C 30 minut při d light cool Index = 70 Teplota ( C) Při normálním chlazení je dané osobě horko a potí se 27 C 30 minut při normálním chlazení Jak funguje d light cool 1. Změří vlhkost a teplotu v místnosti. 2. Vypočítá, jaká teplota a vlhkost je potřebná k dosažení indexu komfortu. 3. Automaticky upravuje teplotu a vlhkost, dokud není dosaženo indexu komfortu. Bez zbytečného chlazení 1. Přesně měří vlhkost a teplotu, aby byl dodržen ideální index komfortu. 2. Při automatickém řízení teploty není třeba teplotu znovu nastavovat. 3. Chlazení podle potřeby snižuje plýtvání energií. d light cool Normální režim chlazení Spotřeba energie (provoz: 2 hodiny) Až 15 % úspora 19

20 Wide Twin Blade Účinné chlazení i ve větších prostorách 120 úhel vodorovného pokrytí Systém Wide Twin Blade společnosti Samsung zvětšuje úhel vodorovného pokrytí na 120 stupňů. Zlepšuje se šíření chladu a uživatel má rychleji příjemný pocit. Širší topení / chlazení *Výsledky testu společnosti Samsung 90 svislý proud vzduchu Systém Wide Twin Blade společnosti Samsung ovládá proud vzduchu v optimálním úhlu. Ventilátor zajišťuje dlouhý proud vzduchu pro vytápění nebo chlazení větších prostorů. Přímé topení / chlazení *Výsledky testu společnosti Samsung 13 m dlouhý proud chladu Dlouhý proud vzduchu dosahuje délky až 13 metrů. Studený vzduch tak pocítíte okamžitě, i když je klimatizace od vás daleko. Dlouhý proud vzduchu při chlazení *Výsledky testu společnosti Samsung 3D Wind Díky systému Wide Twin Blade společnosti Samsung proudí vzduch v místnosti rovnoměrně. Širší a delší lopatky zajišťují lepší proudění vzduchu a pocit chladnějšího prostředí během kratší doby. 120 wider coverage Proud vzduchu pokrývá 120 úhel a zajišťuje dokonalé pohodlí vertical airflow Dvě lopatky vhánějí vzduch samostatně k podlaze v úhlu m long range cooling Vzduch se dostane do místnosti dále dlouhým prouděním.

21 good sleep Spěte jako miminko Nejlepší teplota pro hluboký spánek Usínání 01 Hluboký spánek 02 Probouzení Fáze usínání Snížením teploty usnadňuje systém usínání. Teplota Chlazení 02 Fáze zdravého spánku Uvolní tělo, teplota se mírně zvyšuje. vená teplota Vytápění. hodina.. hodina. hodina Čas (hodin) 03 Fáze probouzení Příjemné proudění vzduchu vás postupně probudí. Budete se cítit odpočatí. Všechno je lepší! Účinnost spánku Režim good sleep na rozdíl od konkurenčních zařízení zlepšuje spánek. Příjemná teplota kůže Nastavení režimu good sleep udržuje příjemnou teplotu kůže. Lépe si odpočinete a budete mít pocit pohody. Úspora energie Režim good sleep snižuje spotřebu energie až o 36 % oproti normálnímu režimu chlazení % Konkurenční výrobek 35.8% až 5% 71% Konkurenční výrobek 95% o 24% lepší 2.09 Kwh Konkurenční výrobek 1.34 Kwh good sleep mode až 36%

22 Turbo Cooling Okamžitě vychladí prostor Maximální ochlazení! Po zapnutí režimu Turbo chlazení pracuje kompresor maximální rychlostí po dobu 30 minut, aby se prostor vychladil rychleji. otáčky ventilátoru vnitřní jednotky nastavené otáčky Turbo Wind 30 min. Nastavení rychlosti proudu vzduchu Čas (minuty) Rychlejší ochlazení než dřív V porovnání s normálním provozním režimem ochladí klimatizace v režimu Turbo místnost o 15 % rychleji. Režim Turbo je dokonalý v situacích, kdy potřebujete místnost vychladit okamžitě Průměrná teplota v místnosti ( o C) Průměrná teplota v místnosti Normální nastavení chlazení na 25 C Průměrná teplota v místnosti Chlazení Turbo Čas (minuty) 22 Rovnoměrné chlazení Obrázek vpravo znázorňuje rovnoměrné proudění chladného vzduchu po místnosti větší rychlostí než při normálním režimu chlazení. Chlazení Turbo Okamžité vychlazení přináší dříve pocit pohody. Normální chlazení Místnost se chladí pomalu. Nemáte příjemný pocit. * Více modré barvy znamená lepší chlazení.

23 Tichý provoz Odpočívejte v tichu a klidu Velmi nízké vibrace s kompresorem twin BLDC Velmi účinný kompresor twin BLDC výrazně snižuje výkyvy o 40 % v porovnání s obvyklým kompresorem single BDLC. Kompresor BLDC (dvojitý rotační) Vysoce účinný motor BLDC - Nápaditý návrh jádra motoru - Neodymový magnet s vysokou hustotou - Stator koncentrického typu Extrémně nízké vibrace - Dvojité excentrické vačky 2 závaží Velmi stabilní pohyblivé součásti - Válečky a lopatky z optimálně vhodných materiálů - Velmi robustní ložiska - Lopatka s povrchovou úpravou - Hřídel s povrchovou úpravou Stabilnější otáčení Hloubka náboje nového ventilátoru se zvětšila z 90 mm na 119 mm a jeho průměr se zvětšil o 32 %. Zesílený náboj zajišťuje stabilnější otáčení, snižuje hlučnost způsobenou vibracemi při provozu klimatizace. Silnější sloupek Po uvedení klimatizace do provozu vydává skříň venkovní jednotky značný hluk kvůli vibracím a uvolněným spojům jednotlivých součástí. Zesílený sloupek drží skříň pevněji pohromadě, brání vibracím a prodlužuje životnost zařízení. Plynulý proud vzduchu Proudění vzduchu z klimatizace je širší a přímější, takže se snižuje tření. Hvízdavý zvuk klimatizace je tak slabší, aniž by se ovlivnila síla proudění vzduchu. Běžný 23

24 04 Vlastnosti Trvanlivost Bez námahy. Bez obav. Trojí ochrana Provoz bez stabilizátoru UTR PlusTM 24

25 25

26 Trojí ochrana Stálé a stabilní chlazení s nejvyšší trvanlivostí 26

27 27 Jak funguje Zabudovaná ochranná technologie společnosti Samsung zajišťuje vyšší trvanlivost a spolehlivost zařízení. Výkonný chladicí systém (ochrana motoru), nepřetržitá kontrola napětí (ochrana ovladače) a účinná antikorozní povrchová úprava (ochrana povrchu) vám umožní mít dokonale čerstvý chladicí vzduch delší dobu. 1 3 Ochrana motoru Vynikající ochrana proti korozi 2 Ochrana ovladače Ochrana motoru Systém ochrany motoru společnosti Samsung brání přetížení kompresoru nestabilními poměry v elektrické síti, takže se můžete vždy spolehnout, že budete mít místnost rovnoměrně vychlazenou. Položka Ochrana kompresoru Do 140 V Konkurenční výrobek Do 170 V 2 Ochrana ovladače Ovladač společnosti Samsung upravuje činnost zařízení tak, aby zabránil poruchám způsobeným výkyvy v dodávce elektřiny. Tato speciální technologie zvládá kolísání napětí od 80 V do 450 V, takže máte za všech okolností v místnosti vždycky příjemné chladno. Položka Competitor Ochrana regulace Inteligentní ochrana Od 80 V do 450 V Ano Do 400 V Ne Vylepšený režim 'Smart Protection' Po vypnutí kvůli ochraně před nestálými výkyvy napětí kontroluje úroveň napětí. Jakmile přestane napětí kolísat, režim inteligentní ochrana (Smart Protection) uvede klimatizační zařízení automaticky znovu do provozu. Není třeba ho zapínat manuálně. 3 Vynikající ochrana proti korozi Kondenzátor a MCC s protikorozní povrchovou úpravou mají povrch z materiálu vysoce odolného vůči korozi. Povrchová úprava chrání kondenzátor před korozí. Můžete se spolehnout, že budete mít stále chladný a čistý vzduch, nemusíte se bát opotřebení. Antikorozní povrch Samsung Obvyklý povrch

28 Provoz bez stabilizátoru Pracuje bez stabilizátoru Vestavěný stabilizátor! Klimatizační zařízení bez stabilizátoru vylepšuje vzhled vašeho domova, protože nemusíte instalovat zvláštní stabilizátor. Výjimečné pohodlí s účinným chlazením Vestavěný stabilizátor společnosti Samsung vám poskytuje svěží, silný proud vzduchu za všech okolností. Klimatizační zařízení s vestavěným stabilizátorem upravuje napětí a zajišťuje jeho stálost i při silném kolísání napětí a výpadcích proudu. 28 Vestavěný stabilizátor šetří peníze Protože nemusíte kupovat zvláštní stabilizátor, pomáhá vám vestavěný stabilizátor společnosti Samsung šetřit peníze.

29 UTR Plus TM Výkonné chlazení i při 54 C Motor s vysokým krouticím momentem - Zvýšený maximální krouticí moment - Zvýšený počáteční krouticí moment zajišťuje start při nízkém napětí Nehlučné součásti - Vylepšený ventil - Konstrukce tlumiče Vysoká spolehlivost mechanických součástí - Upevněné horní ložisko - Hřídel a lopatka se speciální povrchovou úpravou - Interní OLP zajišťuje vysokou citlivost UTR (Ultra Tropical Rotary) Stálé chlazení bez ohledu na počasí Kompresor UTR PlusTM společnosti Samsung se silným motorem dokáže rychle vychladit vzduch i v extrémně horkém počasí při 54 C. Je o 23 % rychlejší než obvyklý pístový kompresor. Nárast výkonu 0 23% rychlejší chlazení do 29 K Btu pístový kompresor do 27K Btu * Při 18K Btu nejméně 20% zrychlení chlazení Začíná od 24 K Btu Dlouhodobé chladno bez poruch Kompresor UTR PlusTM společnosti Samsung má dlouhou trvanlivost díky vylepšené metodě svařování s novým, trvanlivým materiálem. Jeho vysoký výkon tak můžete využívat delší dobu. Kompresor UTR PlusTM Pístový kompresor Osvědčení o spolehlivosti a výkonu Kompresor UTR PlusTM společnosti Samsung má mnoho osvědčení dokazujících jeho vynikající spolehlivost a vysoký výkon. Spokojenost a pohodlí zajistí i vám. Osvědčení Maryland CEEE (max. o 9 % vyšší EER než pístový kompresor) Všechny kompresory UTR mají povolení KSA (Království Saúdská Arábie) 29

30 05 Vlastnosti POHODLÍ Jednodušší a chytřejší Smart wi-fi Multi Channel Condenser Speciální dálkový ovladač 30

31 31 *Displej telefonu může ve skutečnosti vypadat jinak.

32 Smart wi-fi Ovládejte chlazení kdykoli odkudkoli * Displej telefonu může ve skutečnosti vypadat odlišně Abyste mohli používat funkce inteligentního ovládání (Smart Control) řady K, musíte mít wi-fi připojení. Obecně je takové připojení možné tam, kde lze používat telefon s wi-fi, omezení však mohou nastat v těchto případech: * wi-fi signál je nestálý, * k používání síťových prohlížečů je nutné zvláštní uživatelské jméno a heslo (obvykle v komerčních objektech, například v hotelu, na letišti atd.), * wi-fi lze používat pouze v zařízeních s určitým programem poskytovatele internetových služeb. Jak funguje ovládání Smart wi-fi zvenku Protože můžete klimatizační zařízení ovládat pomocí chytrého telefonu nebo počítače, nemusíte mít nikdy obavy, že jste omylem nechali klimatizaci zapnutou. Pomocí tohoto zařízení ji můžete snadno vypnout zvenku. Navíc ji můžete zapnout ještě před příchodem domů. Přicházíte tak vždycky do vychlazeného domu. Jak funguje ovládání Smart wi-fi zevnitř Protože chytrý telefon obsahuje většinu funkcí dálkového ovladače, můžete ho používat i jako dálkový ovladač. 32 Proud zapnutý/vypnutý Virus Doctor d light cool Uvnitř domu Režim provozu Smart saver Automatické čištění Nastavení teploty Tichý chod good sleep Mimo dům Proud zapnutý/vypnutý Režim provozu Nastavení teploty

33 Přístup z aplikace In-home/Out-home Používejte aplikaci Smart A/C místo dálkového ovládání. 1. Na domovské stránce klepněte na položku [In-Home/Out-home]. 2. Vyhledejte své klimatizační zařízení. Pokud nemůžete najít model svého klimatizačního zařízení, klepněte na položku [Refresh] Obnovit a hledejte znovu. 3. Vyberte zařízení. Personalizujte informace 1. Změňte informace o klimatizačním zařízení nebo zjistěte verzi aplikace. Klepnutím na položku [Settings] otevřete zdrojovou licenci. 2. Přejděte do [Setting]--> [AC info setting]--> [AC Code] a pojmenujte své klimatizační zařízení. (To je vhodné zvláště v případě, že jsou na stejnou aplikaci připojena různá zařízení.) 32/1

34 Ovládání klimatizačního zařízení Nastavte provozní režim klepnutím na [Mode] 1. Zapíná nebo vypíná klimatizační zařízení. 2. Zvolte režim provozu Auto, Cool, Dry, Fan nebo Heat 3. Zvolte požadovanou teplotu místnosti táhnutím, zobrazuje současnou teplotu. Časový plán 1. Po klepnutí na položku [Timer] na spodním okraji obrazovky klepněte na [On Timer] nebo [Off Timer]. - Aby se klimatizační zařízení automaticky uvedlo do provozu ve stanoveném čase, klepněte na [On Timer]; automatické vypnutí zvolte klepnutím na [Off Timer]. 2. Klepnutím na [+]/[-] a [AM]/[PM] nastavte čas. 3. Po nastavení zvoleného času dokončete nastavení klepnutím na [OK]. Nastavte volitelné funkce klimatizačního zařízení * Ovládejte volitelné funkce. * Další funkce se mohou u jednotlivých klimatizačních zařízení lišit. 32/2 1. Klepněte na položku [Option] na spodním okraji obrazovky. 2. Zvolte provozní režim nebo funkci. POZNÁMKA: Podrobný popis volitelných funkcí najdete v příručce pro uživatele.

35 MCC (Vícekanálový kondenzátor) Pomocí inovace můžete dosáhnout vysoké účinnosti Menší velikost pro snadnější montáž Výměník tepla MCC Samsung zmenšuje také venkovní jednotku, což umožňuje snadnější přenášení a pohodlnou montáž. Samsung Běžný Pozoruhodná inovace výměníku tepla! Multikanálový kondenzátor Samsung zvětšuje povrch pro výměnu tepla pomocí několika kanálů a nového plochého povrchu. V porovnání s obvyklými výměníky tepla má nižší odpor vzduchu. Zlepšila se tím účinnost chlazení! Okamžitá výměna tepla pro rychlejší chlazení! V porovnání s obvyklými výměníky tepla pracuje výměník tepla MCC Samsung rychleji, takže se teplo vyměňuje rychleji. Místnost se tak vychladí během okamžiku. Běžný Speciální dálkový ovladač 01 Přehledný displej Větší, jasnější čísla a ikony jsou lépe viditelné 02 Větší tlačítka Větší tlačítka pro snadnější užívání 03 Tlačítko pro zapnutí Oranžové tlačítko pro zapnutí zařízení je dobře viditelné. 33 Řada K / Y Řada P / T Řada Crystal

36 06 System MODELY Vyjádřete se Jungfrau Flagship Jungfrau Premium Crystal + Maldives +

37 35

38 Jungfrau Flagship (smart wifi) System Virus Doctor Virus Doctor eliminuje až 99% biologického znečištění ve vzduchu, jako například prach, bakterie a dokonce virus H1N1. Smart WIFI S novými WIFI funkcemi můžete ovládat vaši klimatizaci bez omezení. Nenapodobitelný design Nová stylová klimatizace od Samsungu je tím správným rozhodnutím pro vkusně a moderně zařízený prostor. World Top Class EER Nová klimatizace získala přední umístění ve světovém žebříčku hodnocení spotřeby energie s úsporou až 80% energie. d light cool Tento systém automaticky nastaví teplotu a vlhkost vzduchu tak, aby byla dosažena optimální úroveň. Zero Standby Power V pohotovostním režimu je spotřeba téměř nulová. Výsledkem je až 90% úspora energie. 3D Wind Široké, dvojité lamely a čtyřsměrné, automatické klapky zabezpečí dokonalé proudění a rozdělení vzduchu v celé místnosti. Full HD Filter Filtr s vysokou hustotou zachytí až 90% prachu a bakterií způsobujících alergie. Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru.

39 Jungfrau Flagship (smart wifi) Barevné provedení a rozměry 2.5 kw/3.5 kw/5.0 kw 880 mm 313 mm 237 mm Model X Y AR09/12** AR18** Technické údaje Jungfrau Flagship Model AR09FSSKABENEU AR12FSSKABENEU AR18FSSKABENEU Typ INVERTER/HP/R410A INVERTER/HP/R410A INVERTER/HP/R410A Výkon Kapacita Chlazení kw (min ~ max) 0.99~ ~ ~6.0 Vytápění kw (min ~ max) 0.99~ ~ ~8.2 Energetická účinnost SEER 8.5 / A / A / A++ SCOP average 4.6 / A / A / A Odvlhčování l/h 0,5 1 1,8 Průtok vzduchu (max) m 3 /min 12 12,5 14 Hladina hluku Vnitřní (vysoká/střední/ nízká/tichá) dba 39/33/27/20 41/35/28/21 43/38/33/27 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/ODU 220~240/50/1/ODU 220~240/50/1/ODU Příkon Chlazení W Vytápění W Nominální proud Chlazení A 3 4,5 7,2 Vytápění A 3,5 4,9 8,4 Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 880x313x x313x x313x237 Vnější mm 790x545x x545x x545x285 Hmotnost Vnitřní kg 12,0 12,0 12,5 Vnější kg 34,5 34,5 45,0 Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46 Vytápění C -15~24-15~24-15~24 FJM kompatibilita ne ne ne * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky AR09FSSKABEN/AR09FSSKABEX Invertor 2.5 kw 3.5 kw 5.0 kw SEER A +++ A ++ A A B C D kw SEER kwh/annum 2,5 8, dB 60dB SCOP A +++ A +++ A ++ A +++ A ++ A A B C D + + kw SCOP kwh/annum 2,5 5, ,5 4,6 758 A 2,5 3, /2011

40 Jungfrau Premium System d light cool Tento systém automaticky nastaví teplotu a vlhkost vzduchu tak, aby byla dosažena optimální úroveň. Smart WIFI S novými WIFI funkcemi můžete ovládat vaši klimatizaci bez omezení. Nenapodobitelný design Nová stylová klimatizace od Samsungu je tím správným rozhodnutím pro vkusně a moderně zařízený prostor. Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru. Virus Doctor Virus Doctor eliminuje až 99% biologického znečištění ve vzduchu, jako například prach, bakterie a dokonce virus H1N1. Zero Standby Power V pohotovostním režimu je spotřeba téměř nulová. Výsledkem je až 90% úspora energie. 3D Wind Široké, dvojité lamely a čtyřsměrné, automatické klapky zabezpečí dokonalé proudění a rozdělení vzduchu v celé místnosti. Full HD Filter Filtr s vysokou hustotou zachytí až 90% prachu a bakterií způsobujících alergie.

41 Jungfrau Premium (smart wifi) Barevné provedení a rozměry 2.5 kw/3.5 kw/5.0 kw 880 mm 313 mm 237 mm Model X Y AR09/12** AR18** Technické údaje Jungfrau Premium Model AR09FSSYAWTNEU AR12FSSYAWTNEU AR18FSSYAWTNEU TYP INVERTER/HP/R410A INVERTER/HP/R410A INVERTER/HP/R410A Výkon Kapacita Chlazení kw (min ~ max) 0.97~ ~ ~6.0 Vytápění kw (min ~ max) 0.97~ ~ ~8.2 Energetická účinnost Chlazení SEER 7.0 / A / A / A++ Vytápění SCOP average 4.0 / A+ 4.0 / A+ 3.8 / A Odvlhčování l/h 0,2 0,8 1,8 Průtok vzduchu (max) m 3 /min 13,5 13,5 14 Hladina hluku Vnitřní (vysoká/střední/ nízká/tichá) dba 39/33/27/20 41/35/28/21 43/38/33/27 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/ODU 220~240/50/1/ODU 220~240/50/1/ODU Příkon Chlazení W Vytápění W Nominální proud Chlazení A 3,5 5 7,2 Vytápění A 3,6 5 8,4 Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 880x313x x313x x313x237 Vnější mm 790x545x x545x x545x285 Hmotnost Vnitřní kg Vnější kg ,5 45,0 Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46 Vytápění C -15~24-15~24-15~24 FJM kompatibilita ano ano ano * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky AR09FSSYAWTN/AR09FSSYAWTX Invertor 2.5 kw 3.5 kw 5.0 kw SEER A +++ A ++ A A B C D kw SEER kwh/annum 2,5 7, dB 59dB SCOP A +++ A ++ A ++ A ++ A A B C D /2011 kw SCOP kwh/annum 2,5 4,6 761 A + 2,5 4,0 868 A 2,5 3,

42 Crystal + System Virus Doctor Virus Doctor eliminuje až 99% biologického znečištění ve vzduchu, jako například prach, bakterie a dokonce virus H1N1. Smart WIFI S novými WIFI funkcemi můžete ovládat vaši klimatizaci bez omezení. d light cool S perfektně vyváženou teplotou a úrovní vlhkosti je vzduch vždy příjemně osvěžující. Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru. Smart Saver V režimu Smart Saver kompresor pracuje jen nezbytně nutnou dobu, aby klimatizace vychladila prostor. good sleep good sleep automaticky přizpůsobí teplotu a vytvoří nejkomfortnější podmínky během noci. Quiet Mode Nižší hladina hluku a vibrací Vám vždy zabezpečí klidné prožití dne v chladnejším prostředí. Full HD Filter Filtr s vysokou hustotou zachytí až 90% prachu a bakterií způsobujících alergie. Triple Protector Výkonný chladící systém, neustálá kontrola napětí a antikorozní povlak Vám zabezpečí svěží, chladný vzduch na dlouhou dobu.

43 Crystal + (smart wifi) Barevné provedení a rozměry 2,5 kw / 3,5 kw 890 mm 285 mm 202 mm 5,0 kw / 6,8 kw 1065 mm 298 mm 230 mm Model X Y AR09/12FSSE* AR18/24FSSE* Technické údaje Crystal + Model AR09FSSEDWUNEU AR12FSSEDWUNEU AR18FSSEDWUNEU AR24FSSEDWUNEU TYP INVERTER/HP/R410A INVERTER/HP/R410A INVERTER/HP/R410A INVERTER/HP/R410A Výkon Kapacita Chlazení kw (min ~ max) 0.97~ ~ ~ ~8.0 Vytápění kw (min ~ max) 0.97~ ~ ~ ~11.3 Energetická účinnost Chlazení SEER 7.1 / A / A / A / A++ Vytápění SCOP average 4.0 / A+ 4.0 / A+ 3.8 / A 3.8 / A Odvlhčování l/h 0,2 0,8 1,5 2,5 Průtok vzduchu (max) m 3 /min ,5 18,5 Hladina hluku Vnitřní (vysoká/střední/ nízká/tichá) dba 37.0/33.0/29.0/ /35.0/30.0/ /38.0/35.0/ /39.0/35.0/29.0 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1 220~240/50/1 220~240/50/1 220~240/50/1 Příkon Chlazení W Vytápění W Nominální proud Chlazení A 3,2 4,8 6,8 9,5 Vytápění A 3,8 4,9 8,1 10,5 Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 890x285x x285x x298x x298x230 Vnější mm 790x548x x548x x638x x798x310 Hmotnost Vnitřní kg Vnější kg 31,5 31,5 45,0 55,0 Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm 15.88mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46-10~46 Vytápění C -15~24-15~24-15~24-15~24 FJM kompatibilita ano ano ano ano * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky AR24FSSEDWUN/AR24FSSEDWUX Invertor 2.5 kw 3.5 kw 5.0 kw 6.8 kw SEER A +++ A ++ A A B C D kw SEER kwh/annum 6,8 6, dB 67dB A ++ SCOP A +++ A ++ A A B C D + + kw SCOP kwh/annum X X X A 5,6 3, X X X /2011

44 Maldives + System Smart Saver V režimu Smart Saver kompresor pracuje jen nezbytně nutnou dobu, aby klimatizace vychladila prostor. Zero Standby Power V pohotovostním režimu je spotřeba téměř nulová. Výsledkem je až 90% úspora energie. Snižte spotřebu energie Vychutnejte si pocit dokonale čistého a chladného vzduchu, dýchejte a zároveň šetřete. good sleep good sleep automaticky přizpůsobí teplotu a vytvoří nejkomfortnější podmínky během noci. Quiet Mode Nižší hladina hluku a vibrací Vám vždy zabezpečí klidné prožití dne v chladnejším prostředí. Full HD Filter Filtr s vysokou hustotou zachytí až 80% prachu a bakterií způsobujících alergie. Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru. Triple Protector Výkonný chladící systém, neustálá kontrola napětí a antikorozní povlak Vám zabezpečí svěží, chladný vzduch na dlouhou dobu.

45 Maldives + Barevné provedení a rozměry 2.5 kw / 3.5 kw 820 mm 5.0 kw / 6.8 kw 1065 mm 205 mm 285 mm 230 mm 298 mm Model X Y AR09/12** AR18/24** Technické údaje Maldives+ Model AR09FSFPKGMNZE AR12FSFPKGMNZE AR18FSFPDGMNEU AR24FSFPDGMNEU TYP INVERTER/HP/R410A INVERTER/HP/R410A INVERTER/HP/R410A INVERTER/HP/R410A Výkon Kapacita Chlazení kw (min ~ max) 0.97~ ~ ~ ~8.0 Vytápění kw (min ~ max) 0.97~ ~ ~ ~11.3 Energetická účinnost Chlazení SEER 5.6 / A+ 5.6 / A+ 6.7 / A / A++ Vytápění SCOP average 3.4 / A 3.4 / A 3.8 / A 3.8 / A Odvlhčování l/h 0,3 1,2 1,5 2,5 Průtok vzduchu (max) m 3 /min 10,5 11,5 15,5 20,5 Hladina hluku Vnitřní (vysoká/střední/ nízká/tichá) dba 36/33/30/23 37/34/30/22 40/37/34/27 44/39/35/29 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/O 220~240/50/1/O 220~240/50/1/O 220~240/50/1/O Příkon Chlazení W Vytápění W Nominální proud Chlazení A 4 5,4 6,8 9,5 Vytápění A 4,2 5,5 7,9 10,5 Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 820x285x x285x x298x x298x230 Vnější mm 790x545x x545x x638x x638x310 Hmotnost Vnitřní kg 8,2 8,2 11,5 11,5 Vnější kg 30,0 30,0 45,0 55,0 Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm 15.88mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46-10~46 Vytápění C -15~24-15~24-15~24-15~24 FJM kompatibilita ano ano ano ano * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky SEER AR09FSFPDGMN/AR09FSFPDGMX SCOP Invertor 2.5 kw 3.5 kw 5.0 kw 6.8 kw A +++ A ++ A A B C D kw SEER kwh/annum 2,5 5, dB 59dB A +++ A ++ A A B C D + + A 626/2011 kw SCOP kwh/annum A + 2,5 4,0 875 A 2,5 3, X X X 43
