1 1280 AVIN DP-R22 návod k obsluze 1

2 Pozor Prosíme o přerušení používání tohoto produktu při nespecifikovaném provozu. Pro čištění přístroje použít neutrální slabý roztok saponátu, nepoužívat organická nebo mechanická čistidla. Pro stisknutí tlačítka reset použít dlouhý úzký nástroj. Dosáhne se tím obnovení výchozího nastavení při zhroucení systému Výstraha Není povoleno žádné příslušenství modifikovat, výrobce by jinak nebyl odpovědný za způsobené vady a možné následky. Přístroj se nesmí umístit do prostoru s nebezpečím požáru, výrobce by jinak nebyl odpovědný za způsobené vady a možné následky. Napájecí příslušenství se musí používat správným způsobem v souladu s návodem k obsluze, výrobce by jinak nebyl odpovědný za způsobené vady a možné následky. 2

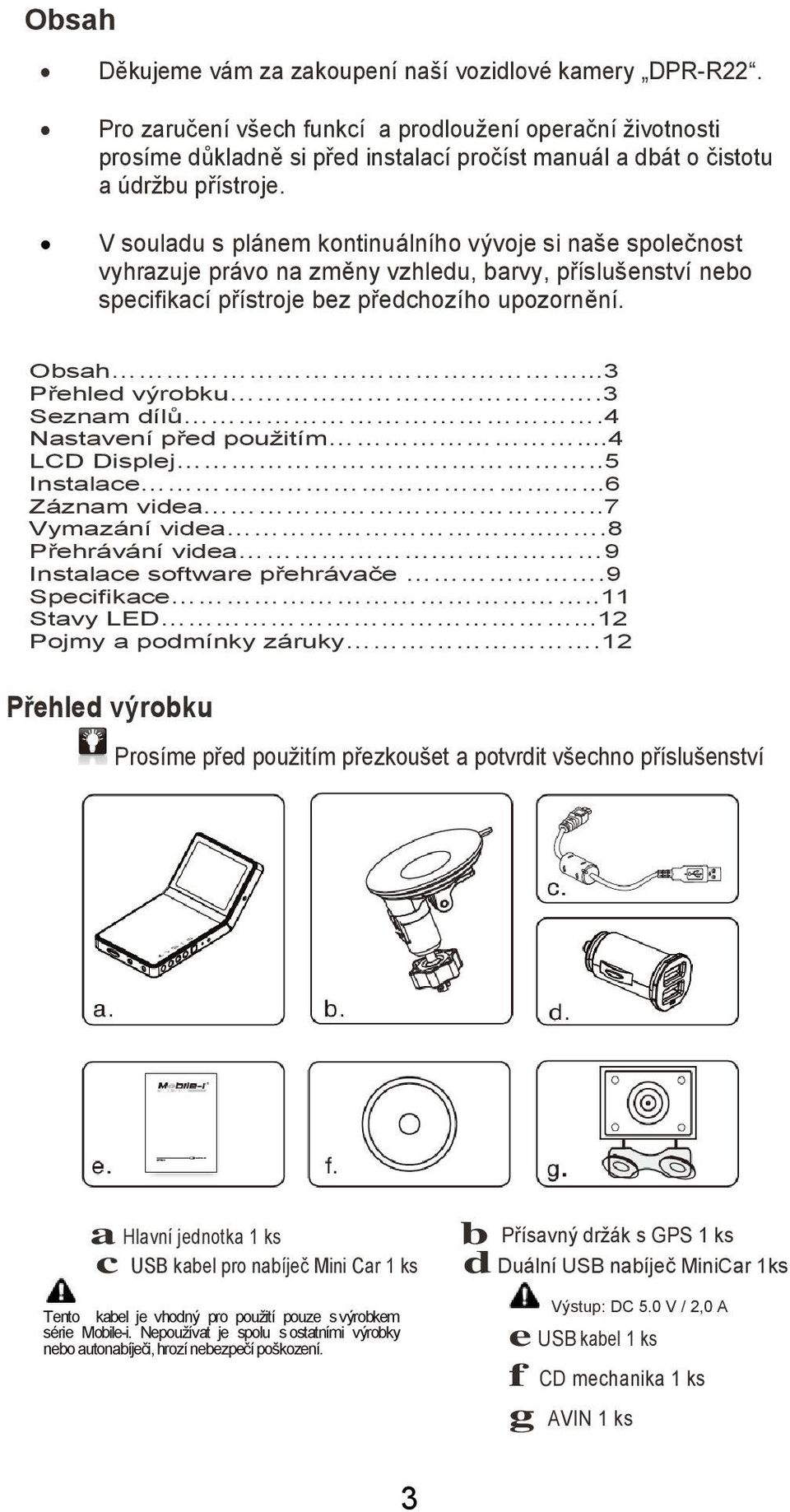

3 Obsah Děkujeme vám za zakoupení naší vozidlové kamery DPR-R22. Pro zaručení všech funkcí a prodloužení operační životnosti prosíme důkladně si před instalací pročíst manuál a dbát o čistotu a údržbu přístroje. V souladu s plánem kontinuálního vývoje si naše společnost vyhrazuje právo na změny vzhledu, barvy, příslušenství nebo specifikací přístroje bez předchozího upozornění. Obsah...3 Přehled výrobku..3 Seznam dílů.4 Nastavení před použitím...4 LCD Displej..5 Instalace...6 Záznam videa..7 Vymazání videa...8 Přehrávání videa. 9 Instalace software přehrávače.9 Specifikace..11 Stavy LED...12 Pojmy a podmínky záruky.12 Přehled výrobku Prosíme před použitím přezkoušet a potvrdit všechno příslušenství a Hlavní jednotka 1 ks c USB kabel pro nabíječ Mini Car 1 ks Tento kabel je vhodný pro použití pouze s výrobkem série Mobile-i. Nepoužívat je spolu s ostatními výrobky nebo autonabíječi, hrozí nebezpečí poškození. b Přísavný držák s GPS 1 ks d Duální USB nabíječ MiniCar 1ks Výstup: DC 5.0 V / 2,0 A e USB kabel 1 ks f CD mechanika 1 ks g AVIN 1 ks 3

4 Seznam dílů 1 otvor pro držák 1 ^ nahoru 2 objektiv 2 v dolů 3 LED (červená, zelená, modrá) 3 mód 4 displej 4 vstup (Enter) 5 reset 5 přepínač napájení 6 přepínač napájení 6 reset 7 vstup (Enter) 7 LED (červená, zelená, modrá) 8 mód 8 otvor držáku 9 přední objektiv 10 mechanika pro mikrosd kartu 9 v dolů 11 externí GPS Jack 10 ^ nahoru 12 AVIN Jack 11 USB rozhraní 13 USB rozhraní 12 mikrofon 14 mikrofon 13 přepínač napájení Master 15 přepínač napájení Master 14 mechanika pro SD kartu 16 displej 15 HDMI rozhraní 16 externí GPS Jack Nastavení před použitím * Při prvním použití Mobile-i prosíme přepnout Hlavní napájecí přepínač Master do zapnuté polohy ON, jinak se datum a čas vrátí zpátky na výchozí. Jestliže se Mobile-i nepoužívá delší dobu, přepnout Hlavní napájecí přepínač do vypnuté polohy OFF. 1. Vložit do mechaniky Mikro SD kartu. Podpora Mikro SD paměťové karty od 2 GB do 32 GB Prosíme zakoupit podle vlastní potřeby (doporučujeme o vyšší kapacitě než 4 GB) 2. Zapnout Mobile-i a stisknout <mód > pro vstup do menu pro nastavení dat, všechna nenastavená data jsou ve výchozím výrobním nastavení. Stisknout <mód pro nastavení menu po zapnutí. Stisknout <přepínač napájení Master> a pak stisknout <přepínač napájení > pro zapnutí napájení. 4

5 3. LCD Display 1 Záznam videa 2 Rozlišení 3 Přední kamera záznam A / zadní kamera záznam B Duální kamera záznam A+B 4 Kapacita napájecí baterie 5 Mikro SD karta uvnitř / není vložena mikro SD karta 6 GPS pracuje / chybí GPS signál 7 Audio zapnuto ON / audio vypnuto OFF 8 Zobrazení datum a čas 9 Celková doba záznamu video Delší stisknutí <nahoru > zapíná a vypíná audio. Menu nastavení 1. Stisknout přepínač napájení pro zapnutí Mobile-i a pak stisknout <mód > pro vstup do menu nastavení a pak stisknout <Enter > pro volbu nastavení. Použít <nahoru > nebo <dolů > pro volbu nějakého nastavení. Stisknout <Enter > pro ukončení. * Po vstupu do menu můžete nastavit MP, dobu záznamu každého klipu, mód záznamu, hlasitost, jazyk, barvu, záznam hlasu, automatický záznam, frekvenci, časovou zónu, nastavení dat, formátu, reset systému, apod

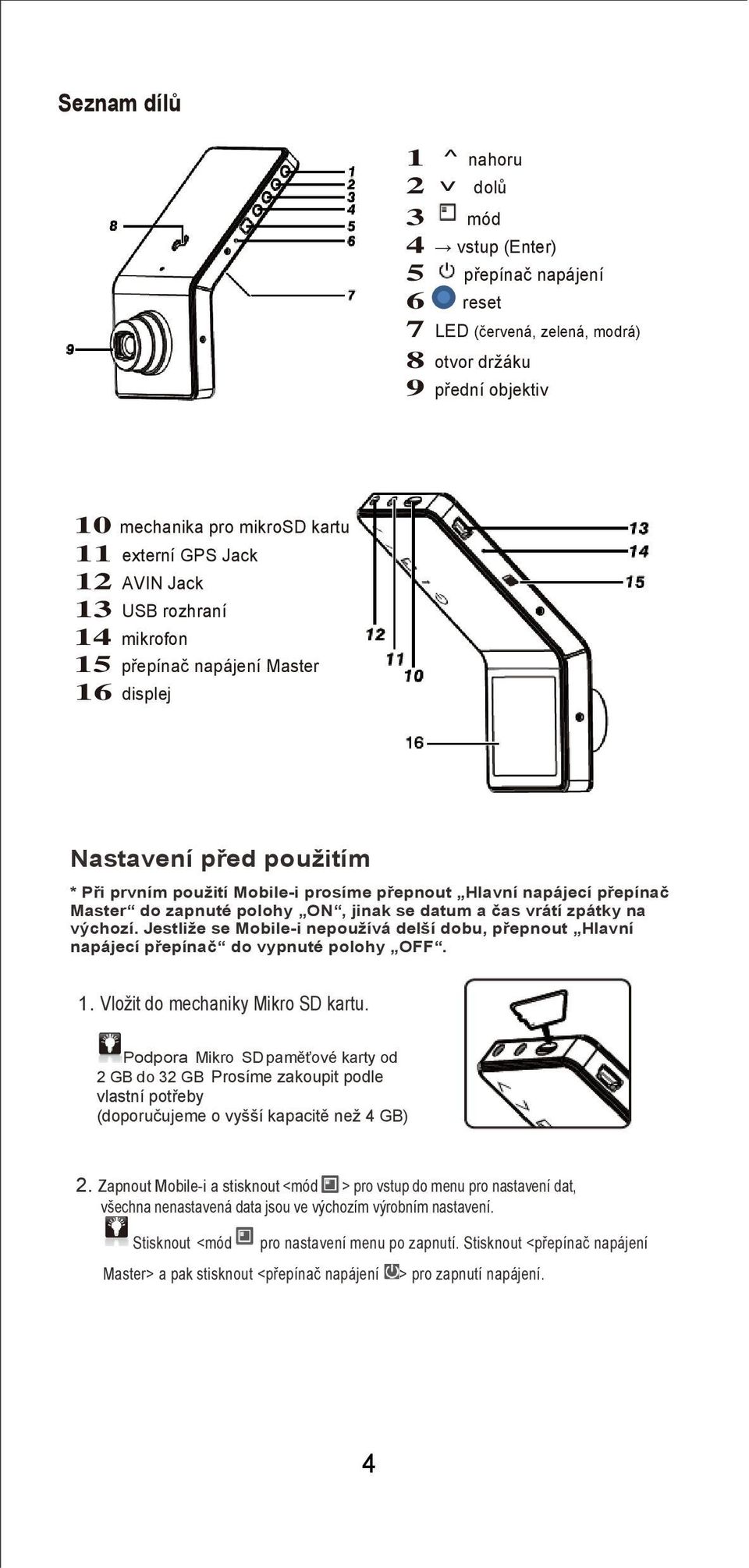

6 Objekt Příslušenství Jas Auto / slunce / fluorescenční / zataženo / žárovka Expozice -3 / -2 / 0 / 1 / 2 /3 Barva Nula / černobílá / negativní / starobylá / rezedová Automatické vypínání Vypnuto/ 1 min/ 3 min/ 5 min Hlasový záznam Zapnuto / vypnuto Automatický záznam Zapnuto / vypnuto Jazyk Automatické vypnutí Akustický signál Frekvence Více jazyků Vypnuto/ 2 min/ 5 min/ 10 min Vypnuto/ zapnuto 50 Hz / 60 Hz Výchozí nastavení Návrat menu nastavení na výchozí Zvuk tlačítek Zapnuto / vypnuto Hlasitost 10 / 15 / 20 / 25 / 30 Časová zóna -12 / / 12 Datum / čas Formátování Nastavení datum a čas Ano / ne 2. Stisknout přepínač <mód > pro vstup do menu nastavení. Použít <nahoru > nebo <dolů > pro volbu nastavení dat a pak stisknout přepínač napájení pro uložení nastavení. Nakonec stisknout <Enter > pro ukončení. Instalace Prosíme vstoupit do menu pro nastavení datumu/času a ostatní nastavení ještě před instalací. Pro metodu nastavení viz Nastavení před použitím. Před nastavením dat jsou všechna ve výchozím výrobním nastavení. 1. Prosíme vložit přísavný držák s GPS do otvoru základní jednotky a otáčením šroubu je vzájemně upevnit. Otáčet knoflíkem doleva pro uvolnění přísavky, nastavit úhel a otáčením doprava přísavku opět upevnit. 6

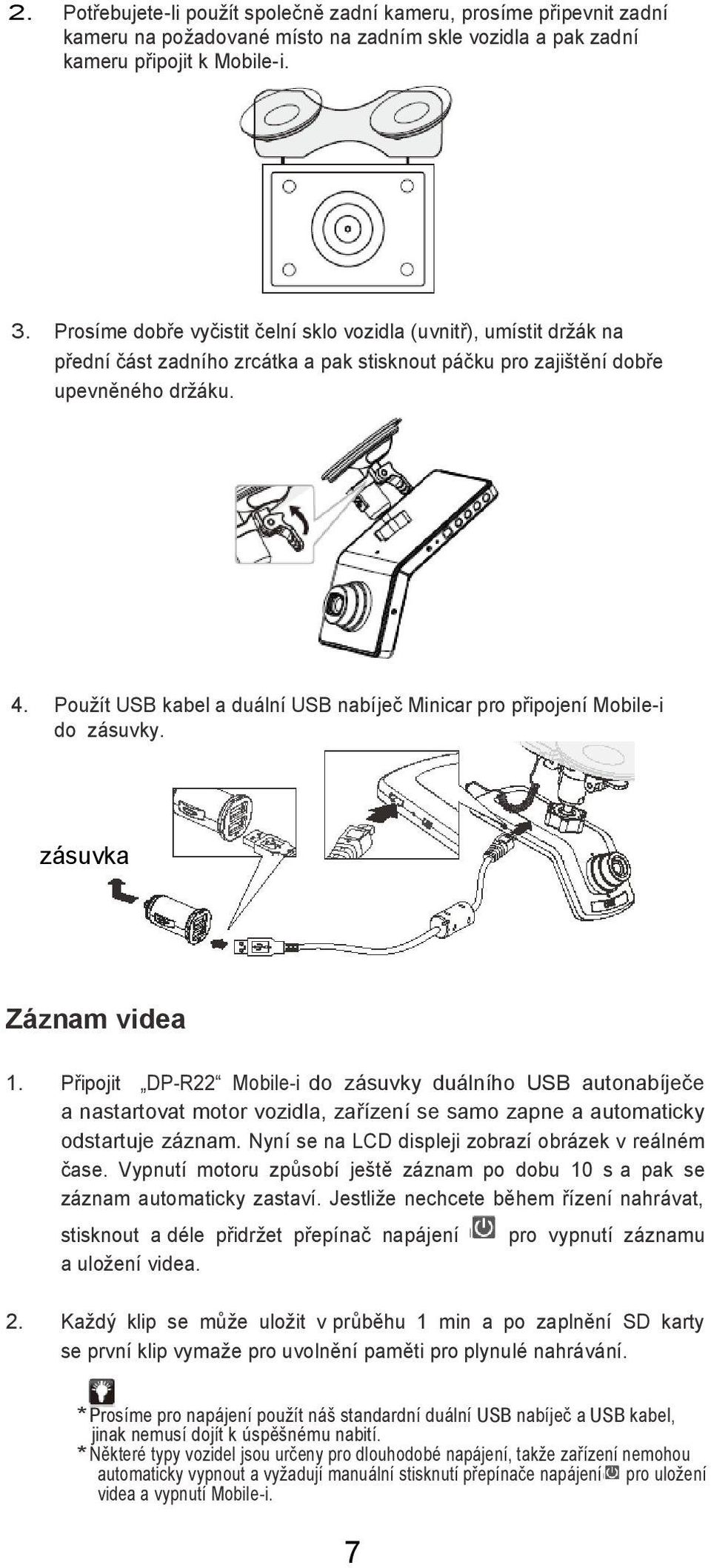

7 2. Potřebujete-li použít společně zadní kameru, prosíme připevnit zadní kameru na požadované místo na zadním skle vozidla a pak zadní kameru připojit k Mobile-i. 3. Prosíme dobře vyčistit čelní sklo vozidla (uvnitř), umístit držák na přední část zadního zrcátka a pak stisknout páčku pro zajištění dobře upevněného držáku. 4. Použít USB kabel a duální USB nabíječ Minicar pro připojení Mobile-i do zásuvky. zásuvka Záznam videa 1. Připojit DP-R22 Mobile-i do zásuvky duálního USB autonabíječe a nastartovat motor vozidla, zařízení se samo zapne a automaticky odstartuje záznam. Nyní se na LCD displeji zobrazí obrázek v reálném čase. Vypnutí motoru způsobí ještě záznam po dobu 10 s a pak se záznam automaticky zastaví. Jestliže nechcete během řízení nahrávat, stisknout a déle přidržet přepínač napájení a uložení videa. pro vypnutí záznamu 2. Každý klip se může uložit v průběhu 1 min a po zaplnění SD karty se první klip vymaže pro uvolnění paměti pro plynulé nahrávání. * Prosíme pro napájení použít náš standardní duální USB nabíječ a USB kabel, jinak nemusí dojít k úspěšnému nabití. * Některé typy vozidel jsou určeny pro dlouhodobé napájení, takže zařízení nemohou automaticky vypnout a vyžadují manuální stisknutí přepínače napájení pro uložení videa a vypnutí Mobile-i. 7

8 3. Jestliže není DP-22 připojený do zásuvky, prosíme manuálně stisknout přepínač napájení pro zapnutí, pak se na displeji zobrazí obrázek v reálném čase, a stisknout opět přepínač napájení pro start záznamu videa. * Jestliže se DP-R22 nepoužívá asi půl roku, prosíme přezkoušet datum a čas, popř. je správně nastavit. 4. Jestliže obě kamery pracují současně, můžete stisknout <nahoru > pro výběr zobrazení videa přední kamery, zadní kamery, nebo obou kamer. Odstartovat záznam, videa od přední a zadní kamery se uloží odděleně. Vymazání videa 1. Použít tlačítko Mobile-i pro vymazání videa 1Za podmínky zapnutého Mobile-i a zastaveného záznamu déle stisknout < Enter > pro vstup do módu přehrávání videa. 2 Použít <nahoru ^>, <dolů v>, pro výběr požadovaného videa pro vymazání. Stisknout <mód > pro vymazání videa a stisknout přepínač napájení pro potvrzení vymazání. Pro ukončení stisknout < Enter >. 2. Vymazání videa pomocí PC Vyjmout Mikro SD kartu z Mobile-i, pak ji vložit do čtečky karet a připojit k PC. Nyní se může použít jako výměnný disk. Nalézt požadované video a přímo jej vymazat. Použít USB kabel pro připojení Mobile-i k PC pro nalezení požadovaného videa a přímé vymazání. Za podmínky zapnutého Mobile-i a použití USB kabelu pro připojení k PC se objeví na obrazovce Mobile-i tři příslušenství (USB disk, PC kamera a REC mód). Použít tlačítka <nahoru ^>, <dolů v>, pro výběr jednoho a pak stisknout přepínač napájení vstup do módu. pro 8

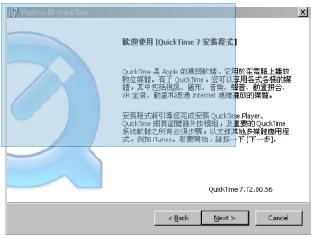

9 Přehrávání videa 1. Přehrávání videa na LCD displeji Mobile-i Zapnout Mobile-i a zastavit nahrávání, stisknout < Enter >. pro vstup do seznamu souborů, stisknout <nahoru ^> nebo <dolů v> pro výběr videa a pak stisknout přepínač napájení pro přehrávání. Stisknout opět přepínač napájení pro stop a pak stisknout < Enter > pro ukončení. Stisknout < Enter > pro návrat do programu v čase okolo 3 s. 2. Přehrávání videa pomocí PC a. Vyjmout Mikro SD kartu ze zařízení HD Mobile-i a vložit ji do čtečky karet PC. Nyní se může používat jako vyjmutelný disk. Video přehrávat pomocí podporovaného mediálního přehrávače. Vyjmout Mikro SD: Lehce ji stisknout, dokud nezazní zvuk a automaticky nevyskočí. b. Použít USB kabel pro připojení Mobile-i k PC pro přehrávání videa podporovaným mediálním přehrávačem. * Před připojením HD Mobile-i k PC zastavit záznam, * Jestliže chcete přidat video do archívu, překopírujte ho na PC. * Doporučuje se tato konfigurace PC: CPU 2 GB nebo vyšší, 2GB DDR nebo vyšší, 256 MB RAM nebo vyšší a nejméně 10 GB volné paměti HDD. Instalace software přehrávače Před instalací prosíme uzavřít všechna antivirová software na PC, jinak se přehrávač nemusí úspěšně instalovat. 1. Vložit CD s programem do mechaniky a vyhledat program QuickTime7 na CD. Kliknout na instal. 2. Kliknout na Next ; 9

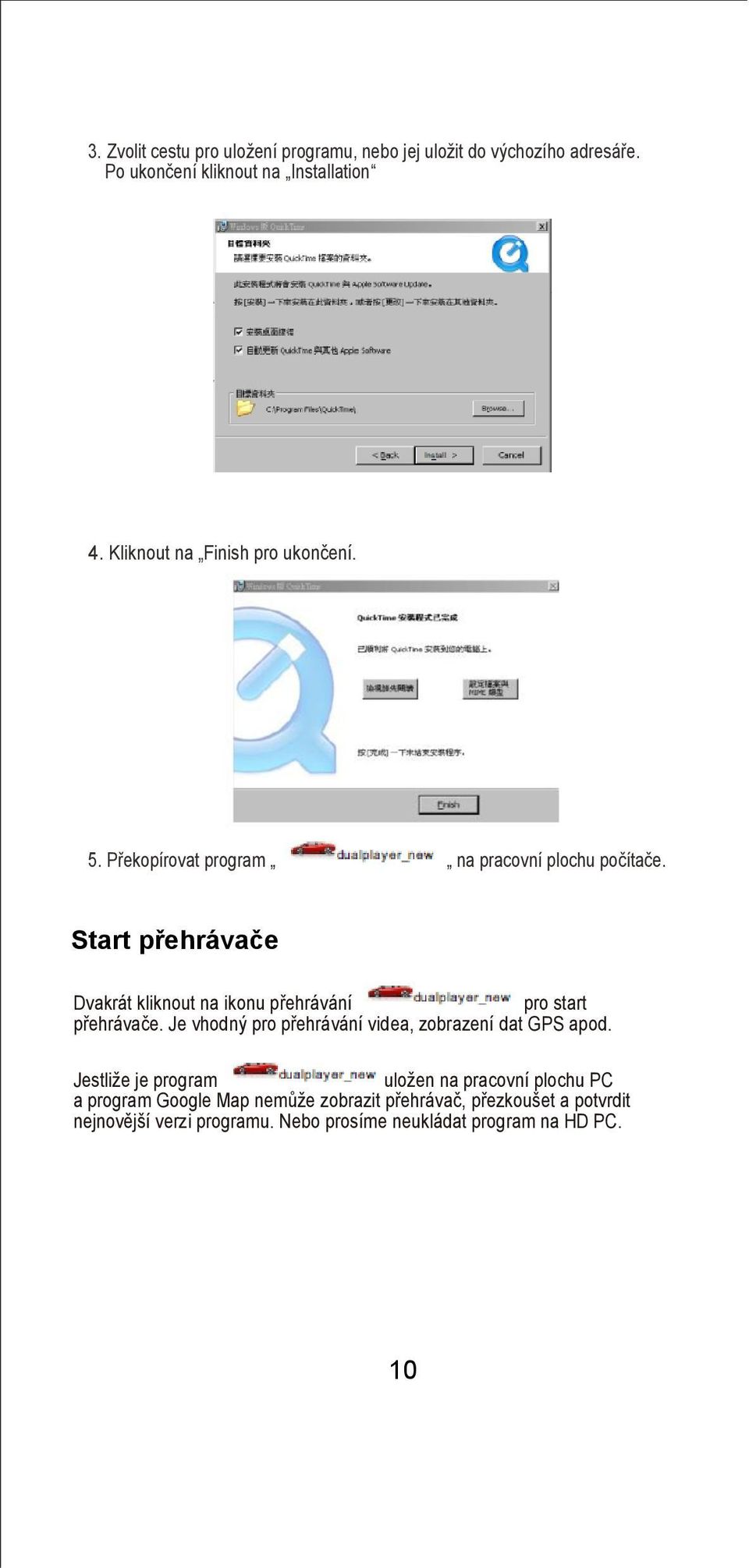

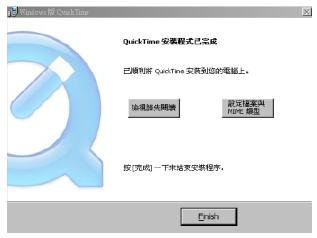

10 3. Zvolit cestu pro uložení programu, nebo jej uložit do výchozího adresáře. Po ukončení kliknout na Installation 4. Kliknout na Finish pro ukončení. 5. Překopírovat program na pracovní plochu počítače. Start přehrávače Dvakrát kliknout na ikonu přehrávání pro start přehrávače. Je vhodný pro přehrávání videa, zobrazení dat GPS apod. Jestliže je program uložen na pracovní plochu PC a program Google Map nemůže zobrazit přehrávač, přezkoušet a potvrdit nejnovější verzi programu. Nebo prosíme neukládat program na HD PC. 10

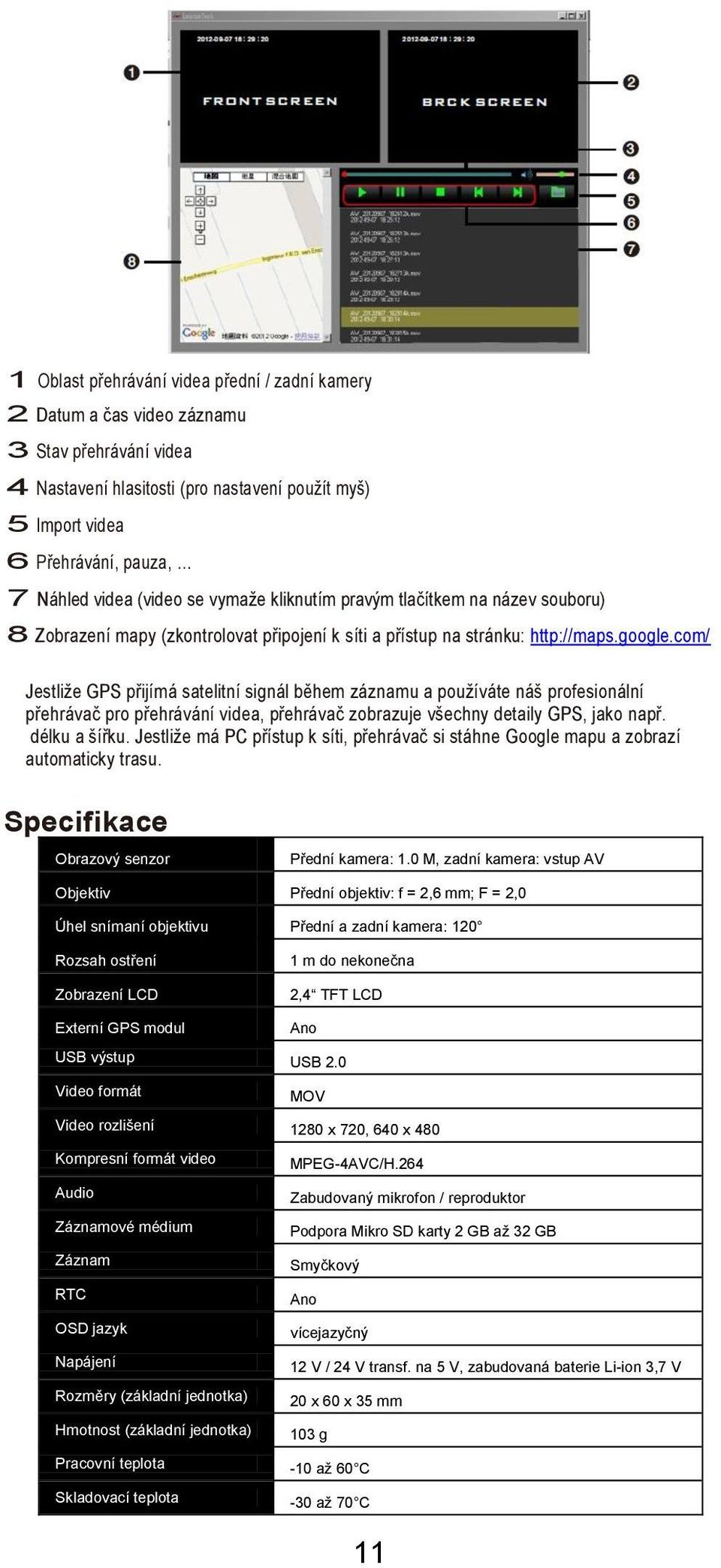

11 1 Oblast přehrávání videa přední / zadní kamery 2 Datum a čas video záznamu 3 Stav přehrávání videa 4 Nastavení hlasitosti (pro nastavení použít myš) 5 Import videa 6 Přehrávání, pauza, 7 Náhled videa (video se vymaže kliknutím pravým tlačítkem na název souboru) 8 Zobrazení mapy (zkontrolovat připojení k síti a přístup na stránku: Jestliže GPS přijímá satelitní signál během záznamu a používáte náš profesionální přehrávač pro přehrávání videa, přehrávač zobrazuje všechny detaily GPS, jako např. délku a šířku. Jestliže má PC přístup k síti, přehrávač si stáhne Google mapu a zobrazí automaticky trasu. Specifikace Obrazový senzor Přední kamera: 1.0 M, zadní kamera: vstup AV Objektiv Přední objektiv: f = 2,6 mm; F = 2,0 Úhel snímaní objektivu Přední a zadní kamera: 120 Rozsah ostření Zobrazení LCD Externí GPS modul 1 m do nekonečna 2,4 TFT LCD Ano USB výstup USB 2.0 Video formát MOV Video rozlišení 1280 x 720, 640 x 480 Kompresní formát video Audio Záznamové médium Záznam RTC OSD jazyk Napájení Rozměry (základní jednotka) Hmotnost (základní jednotka) MPEG-4AVC/H.264 Zabudovaný mikrofon / reproduktor Podpora Mikro SD karty 2 GB až 32 GB Smyčkový Ano vícejazyčný 12 V / 24 V transf. na 5 V, zabudovaná baterie Li-ion 3,7 V 20 x 60 x 35 mm 103 g Pracovní teplota -10 až 60 C Skladovací teplota -30 až 70 C 11

12 Stavy LED Pracovní stavy Červená Zelená Modrá Napájení vypnuto nesvítí nesvítí nesvítí Napájení zapnuto nesvítí svítí svítí (nesvítí při plném napětí baterie) Nahrávání bliká svítí svítí (nesvítí při plném napětí baterie) USB mód (s SD kart.) nesvítí svítí svítí (nesvítí při plném napětí baterie) USB mód (bez SD) nesvítí svítí svítí (nesvítí při plném napětí baterie) Nízké napětí Li-ion baterie nesvítí nesvítí Bliká a pak automaticky zhasne 1.Prosíme používat zabudovanou Li-ion baterii pro zálohu při náhlém výpadku palubní sítě vozidla. Nikdy nepoužívat jiné napájecí zdroje jiných výrobků. 2.Když se zařízení Mobile-i delší dobu nepoužívalo nebo při jeho prvním použití nebo při vypnuté poloze OFF hlavního vypínače napájení je třeba provést reset časového údaje. Pojmy a podmínky záruky Děkujeme za zakoupení našeho výrobku s obvyklou dobou záruky 24 měsíců od data prodeje s následujícími pojmy a podmínkami: 1. Záruční opravu smí provádět pouze autorizovaný servis po předložení záručního listu nebo prodejní účtenky 2. Záruka nepokrývá závady způsobené ošetřováním přístroje chemickými nebo hrubými mechanickými prostředky, vniknutím kapaliny, výtokem elektrolytu baterie otevřením krytu přístroje a jakýmkoliv zásahem do jeho obvodů. 3. Při jakémkoliv zásahu nepověřených osob do přístroje bude následná oprava v autorizovaném servisu placená. 4. Jakékoliv poškození přístroje uživatelem včetně jeho nesprávného používání záruka nepokrývá. 12
