1 Ladibug Software pro vizuální prezentaci Visual Presenter Návod k použití

2 Obsah 1. Úvod Systémové požadavky Instalace Ladibug Připojení Začínáme používat Ladibug Provoz Hlavní menu Nástroje Poznámky Nastavení kamery Možnosti Časově závislá fotografie Popis funkcí Spuštění kamery Rád/a bych promítal/a živé fotografie Rád/a bych obraz optimalizoval/a Rád/a bych nastavila jas Rád/a bych vypnul/a/zapnul/a lampu Rád/a bych provedl/a přiblížení/oddálení Rád/a bych snímal/a fotografie Rád/a bych živé fotografie zmrazila Rád/a bych přidal/a poznámku k zobrazené fotografii Rád/a bych k fotografiím přidal/a textovou poznámku Rád/a bych nahrál/a video Řešení problémů

3 1. Úvod Po instalaci aplikace Ladibug můžete software použít na: Ovládání vizuální prezentace. Nahrávání fotografií. Úpravu fotografií, označování důležitých detail a jejich ukládání pro pozdější použití. 2. Systémové požadavky Windows XP CPU: P4 2.8 GHz a vyšší Paměť: 512 MB Podpora Direct X 9 Rozlišení: 1024 x 768 Min. velikost disku 100 MB Windows XP SP2 a vyšší Windows Vista / 7 Min. CPU: P4 2.8 GHz Min. paměť: 1GB (32 bit)/2 GB (64 bit) Kompatibilní Direct X 9 Min. rozlišení: 1024 x 768 Min. velikost disku 100 MB 2

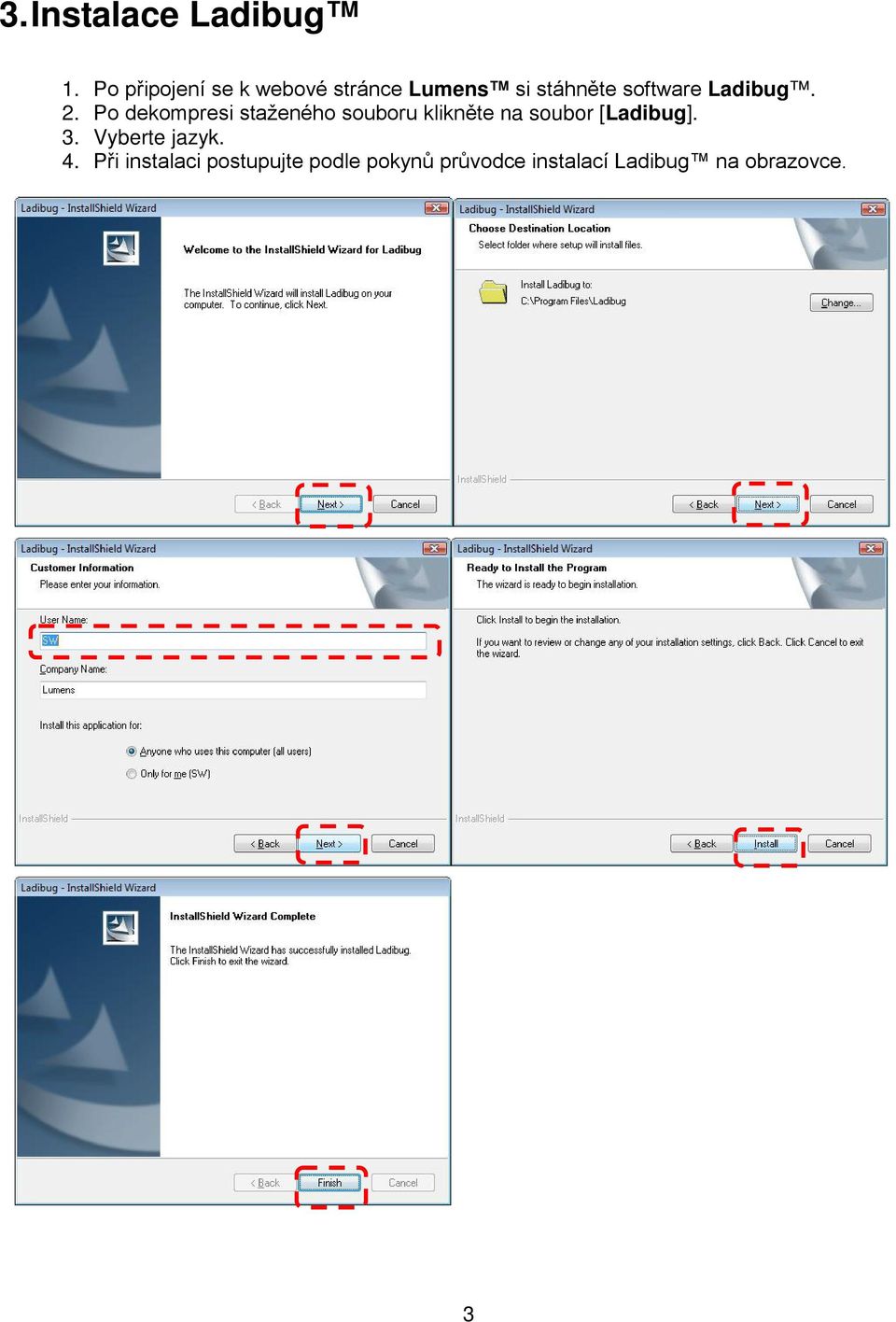

4 3. Instalace Ladibug 1. Po připojení se k webové stránce Lumens si stáhněte software Ladibug. 2. Po dekompresi staženého souboru klikněte na soubor [Ladibug]. 3. Vyberte jazyk. 4. Při instalaci postupujte podle pokynů průvodce instalací Ladibug na obrazovce. 3

5 5. Pro vytvoření ikony Ladibug na pracovní ploše stiskněte [Yes]. 6. Postupujte dle kroků na obrazovce a pro spuštění dalšího kroku stiskněte tlačítko [Next]. 7. Pro pokračování s instalací stiskněte tlačítko [Continue Anyway]. 4

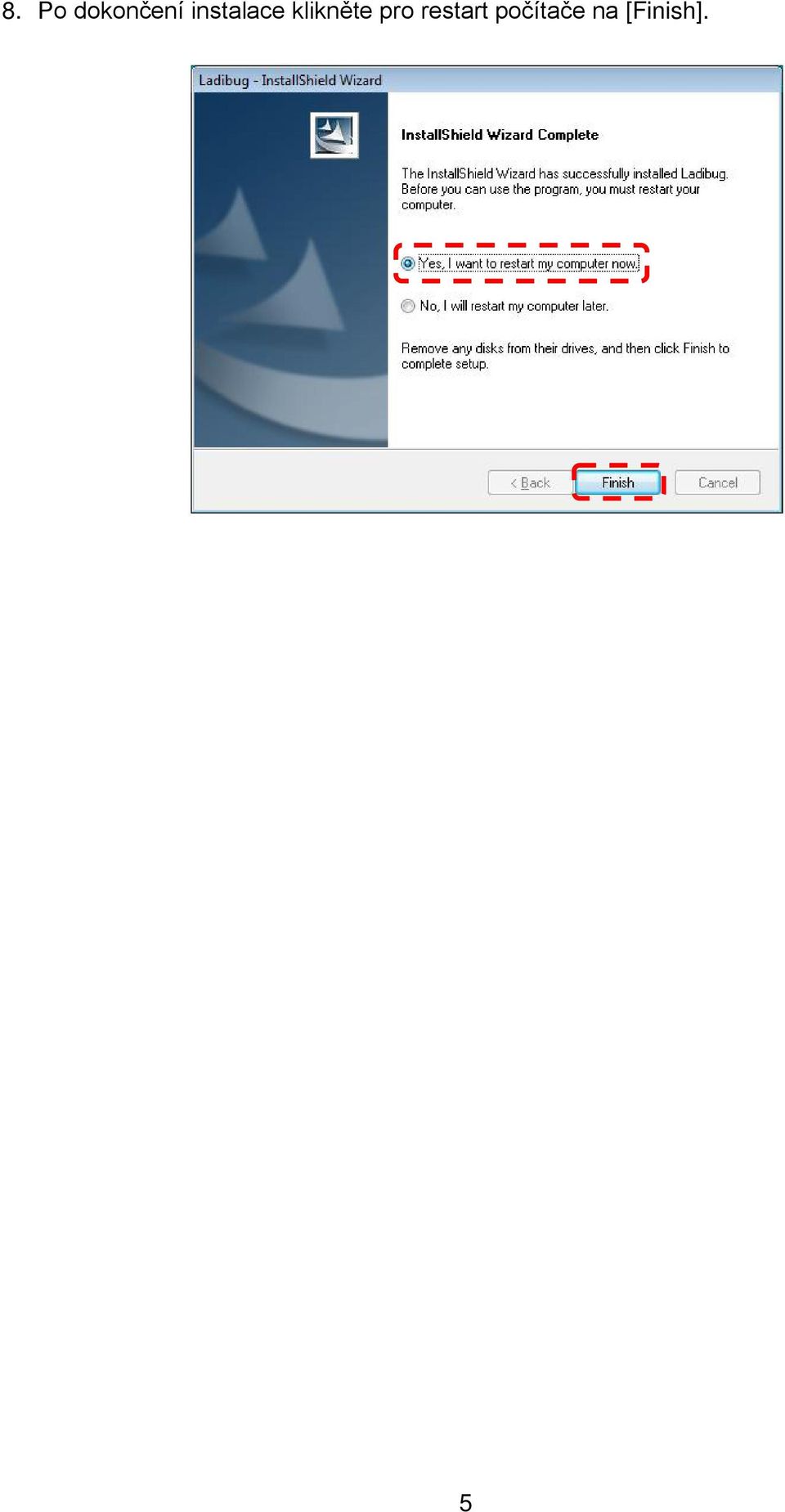

6 8. Po dokončení instalace klikněte pro restart počítače na [Finish]. 5

7 4. Připojení <Velmi důležité> Aby byla instalace dokončena úspěšně, ujistěte se, zda jsou všechny z následujících kroků splněny Připojení napájecího kabelu. Zásuvka AC <Poznámka> Vzhled napájecího kabelu a zásuvky AC se může měnit dle zemí/oblastí Visual Presenter zapnete stisknutím tlačítka [POWER] na zařízení nebo na dálkovém ovladači. Když se rozsvítí kontrolka vedle tlačítka, zařízení je připraveno k používání Zařízení a počítač propojte USB kabelem Nainstalujte USB ovladač (pouze pro určité modely) Zobrazí se průvodce instalací. Pro spuštění dalšího kroku vyberte Ne, tentokrát ne Pro spuštění dalšího kroku spusťte Software nainstalovat automaticky (doporučeno). 6

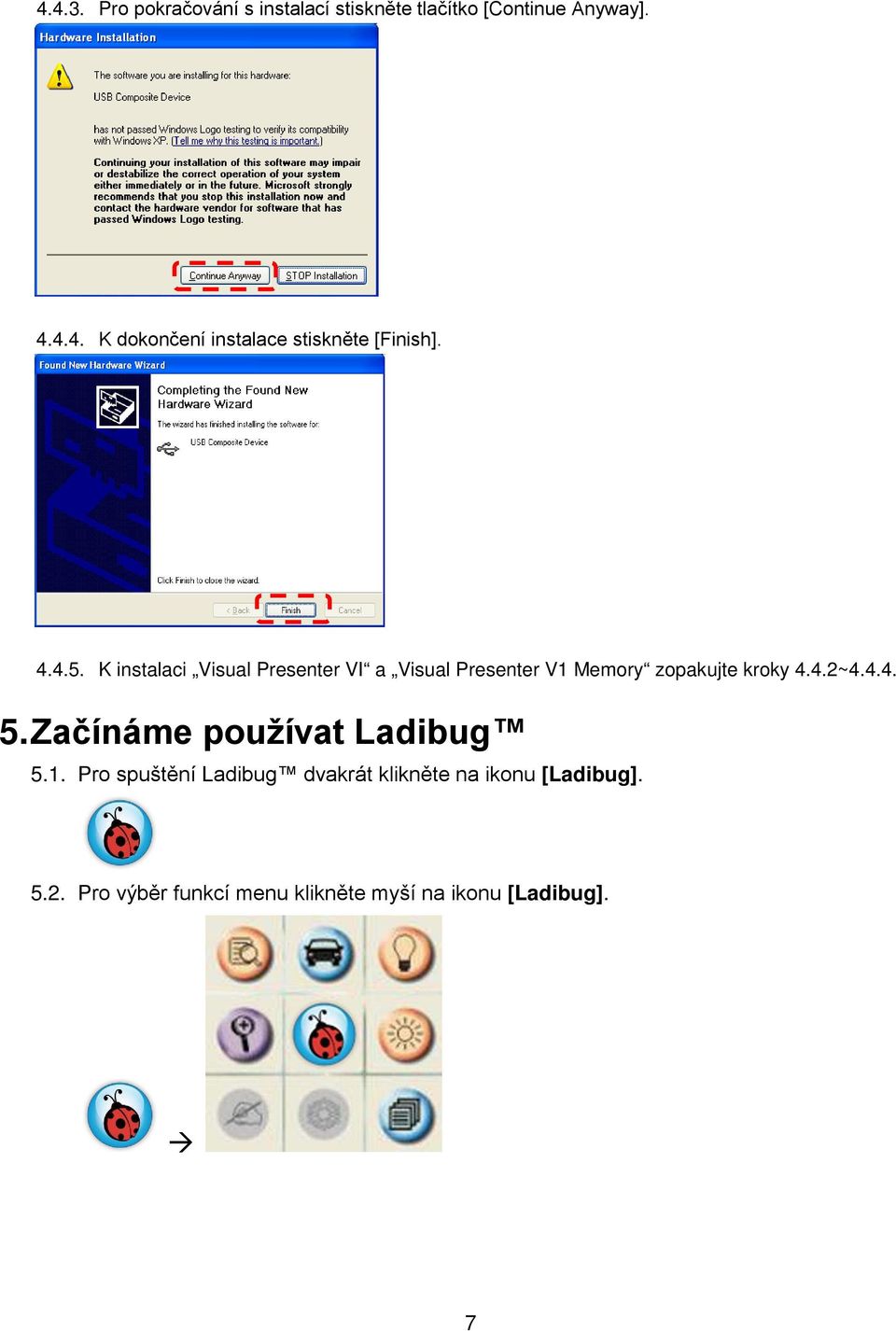

8 Pro pokračování s instalací stiskněte tlačítko [Continue Anyway] K dokončení instalace stiskněte [Finish] K instalaci Visual Presenter VI a Visual Presenter V1 Memory zopakujte kroky 4.4.2~ Začínáme používat Ladibug 5.1. Pro spuštění Ladibug dvakrát klikněte na ikonu [Ladibug] Pro výběr funkcí menu klikněte myší na ikonu [Ladibug]. 7

9 6. Provoz 6.1 Hlavní menu ZAPNUTÍ/VYPNUTÍ: Zařízení zapne/vypne. AUTOMATICKÉ NASTAVENÍ HLASITOSTI: Automaticky nastaví nejlepší možnou kvalitu obrazu. MOŽNOSTI: Vyberte způsob komprese videa a zdroj zvuku. Podrobný popis viz 6.4 Možnosti. HLAVNÍ: Spustí menu hlavních funkcí. Kliknutím pravého tlačítka myši zobrazíte informace o Ladibug. NASTAVENÍ KAMERY: Spustí okno nastavení kamery, ve kterém nastavíte nahrávání. Podrobné pokyny viz 6.3 Nastavení KAMERY. ZMRAZIT: Zmrazí nahrávání. ZAVŘÍT: Konec Ladibug. ZÁZNAM: Nahrávání videa. LAMPA: Zapne/vypne lampu. NÁHLED: Zobrazí fotografie. JAS: Nastavení jasu. PŘIBLÍŽENÍ/ODDÁLENÍ: Přiblížení/oddálení fotografie. POKROČILÉ NASTAVENÍ: Otevře menu pokročilých funkcí. UPOZORNĚNÍ: Zobrazí nástroj Poznámky. Podrobné pokyny viz 6.2 Poznámky. ČASOVĚ ZÁVISLÁ FOTOGRAFIE: Snímání v přednastaveném interval. Podrobné pokyny viz 6.5 Časově závislá fotografie. ZACHYCENÍ: Zachycení fotografií. 8

10 6.2 Nástroje Poznámky IKONA Popis Ukazatel Laser Vložit text Nakreslit čáru Nakreslit oval Nakreslit obdélník Nástroj pro kreslení rukou Guma Smazat vše Vybrat barvu pera Vybrat tloušťku čáry 9

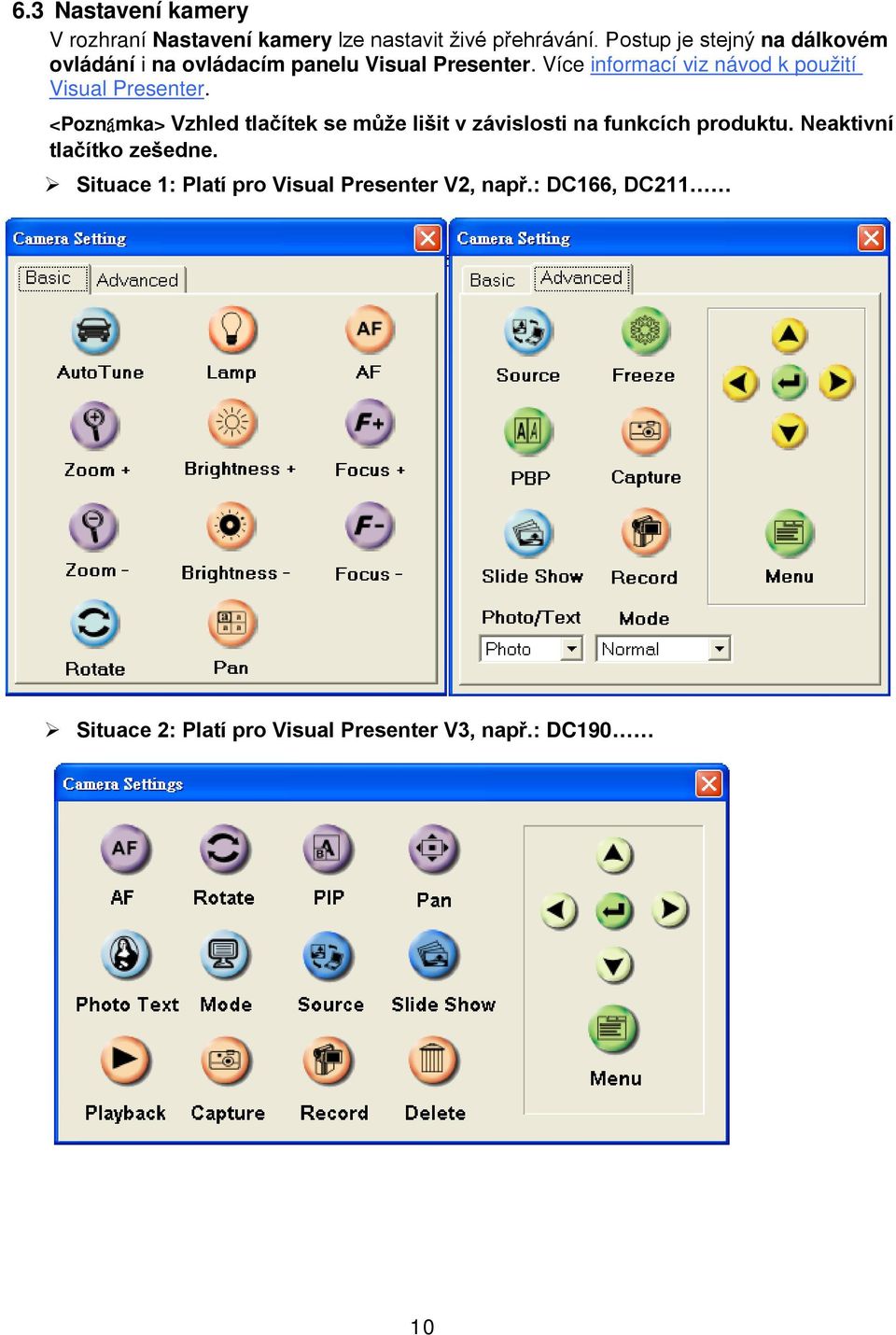

11 6.3 Nastavení kamery V rozhraní Nastavení kamery lze nastavit živé přehrávání. Postup je stejný na dálkovém ovládání i na ovládacím panelu Visual Presenter. Více informací viz návod k použití Visual Presenter. <Poznámka> Vzhled tlačítek se může lišit v závislosti na funkcích produktu. Neaktivní tlačítko zešedne. Situace 1: Platí pro Visual Presenter V2, např.: DC166, DC211 Situace 2: Platí pro Visual Presenter V3, např.: DC190 10

12 Situace 3: Platí pro Visual Presenter V1, např.: DC160, DC210 11

13 6.4 Možnosti 1. Jazyk: Nastavit jazyk. 2. Tovární nastavení: Aktivuje tovární nastavení. 3. Formát komprese videokodeku: Nastavení formátu videa. <Poznámka> Musíte aktivovat [Enable Video Compress]. 4. Zapnout nahrávání audia: Zapne zařízení pro nahrávání zvuku a nastaví zdroj. 5. Režim software: Vyberte Automatický režim nebo Režim naživo. 12

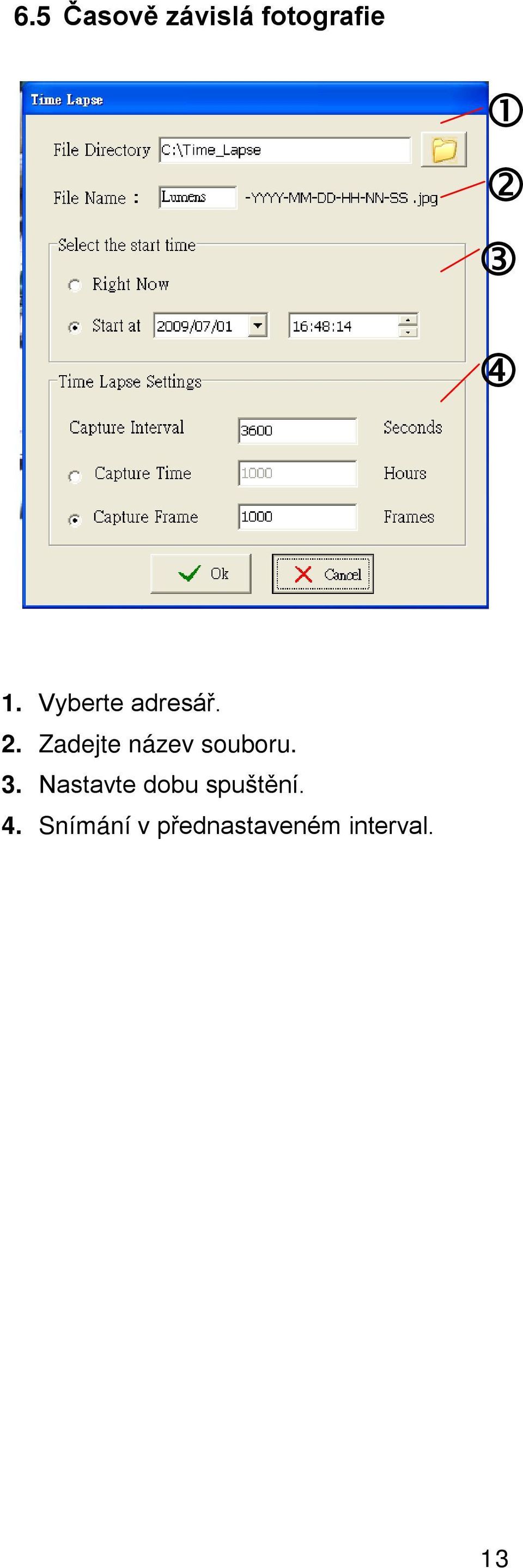

14 6.5 Časově závislá fotografie 1. Vyberte adresář. 2. Zadejte název souboru. 3. Nastavte dobu spuštění. 4. Snímání v přednastaveném interval. 13

15 7. Popis funkcí 7.1 Spuštění kamery Klikněte na 7.2 Rád/a bych promítal/a živé fotografie Pro zobrazení živých fotografií klikněte na. 7.3 Rád/a bych obraz optimalizoval/a Klikněte na. 7.4 Rád/a bych nastavila jas Pro zobrazení nstavení jasu klikněte na. Pro zvýšení jasu posuňtě šipku nahoru nebo pro jeho snížení ji posuňte dolů. 7.5 Rád/a bych vypnul/a/zapnul/a lampu Pro vypnutí/zapnutí lampy klikněte na. 7.6 Rád/a bych provedl/a přiblížení/oddálení Pro zobrazení fotografií klikněte na. Pro zvětšení zmenšení fotografií posuňte kolečkem nahoru/dolů. 7.7 Rád/a bych snímal/a fotografie <POZNÁMKA> Pro změnu nastavení časově závislé fotografie stiskněte informcí viz 6.5 Časově závislá fotografie., více 14

16 Klikněte na, zobrazí se okno Uložit jako. Napište název souboru, potom klikněte na [Save]. 7.8 Rád/a bych živé fotografie zmrazila Pro zmražení fotografií v aplikaci Ladibug klikněte na. 7.9 Rád/a bych přidal/a poznámku k zobrazené fotografii Pro otevření nástroje pro úpravu poznámek klikněte na. Výchozí režim je [Pointer Tool]. Můžete si vybrat jiný nástroj poznámek. 15

17 Vyberte barvu pro kreslení. Nastavte hodnotu šířky čáry (je-li hodnota vyšší, čára je silnější). Označte nebo napište poznámku k zobrazené fotografii. <Poznámka> Pro uložení obrázků, které malujete, klikněte na Rád/a bych k fotografiím přidal/a textovou poznámku Pro otevření nástroje pro úpravu poznámek klikněte na. Vyberte [Text Tool]. Když kliknete na obrazovku, do které se má přidat text, zobrazí se okno [Text Tool]. Text napište do prázdných polí a klikněte na [OK]. 16

18 Pro změnu nastavení písma klikněte na [T] (velikost/barva/efekty). <Poznámka> Pro uložení obrázků, které malujete, klikněte na Rád/a bych nahrál/a video Pro otevření nástroje video klikněte na. <POZNÁMKA> Pro změnu formát videa klikněte na 6.4 Možnosti. Klikněte na [Record], potom se zobrazí okno., více informací viz Zadejte název souboru, pro spuštění nahrávání klikněte na [Save]. <vložit fotografii> 17

19 Pro zastavení nahrávání klikněte na [Stop]. Pro ukončení nástroje nahrávání klikněte na. 18

20 8. Řešení problémů 8.1 O: Po reinstalaci Ladibug se zobrazí černá obrazovka. Řešení: 1. Odstraňte Ladibug a restartuje počítač. 2. Ladibug nainstalujte znovu. 8.2 O: Při spuštění Ladibug, se nezobrazí žádné fotografie a zobrazí se chybová zpráva Ladibug. Řešení: "Bylo dosaženo omezení videosystému. Viz část Řešení problémů v návodu k použití Ladibug." 1. Zkontrolujte, zda používáte rozšířenou plochu (dva monitory). Pokud ano, zkuste ikonu Ladibug přesunout na rozšířenou plochu a spustit aplikaci. 2. Pokud krok 1 nefunguje, rozšířenou plochu vypněte. 3. Pokud krok 2 nefunguje, snižte rozlišení plochy. 4. Pokud krok 3 nefunguje, software Ladibug nainstalujte znovu. 19
