Oddíl V CENÍK DOPLŇKOVÁ VÝBAVA

Transkript

1 Oddíl V CENÍK DOPLŇKOVÁ VÝBAVA 91

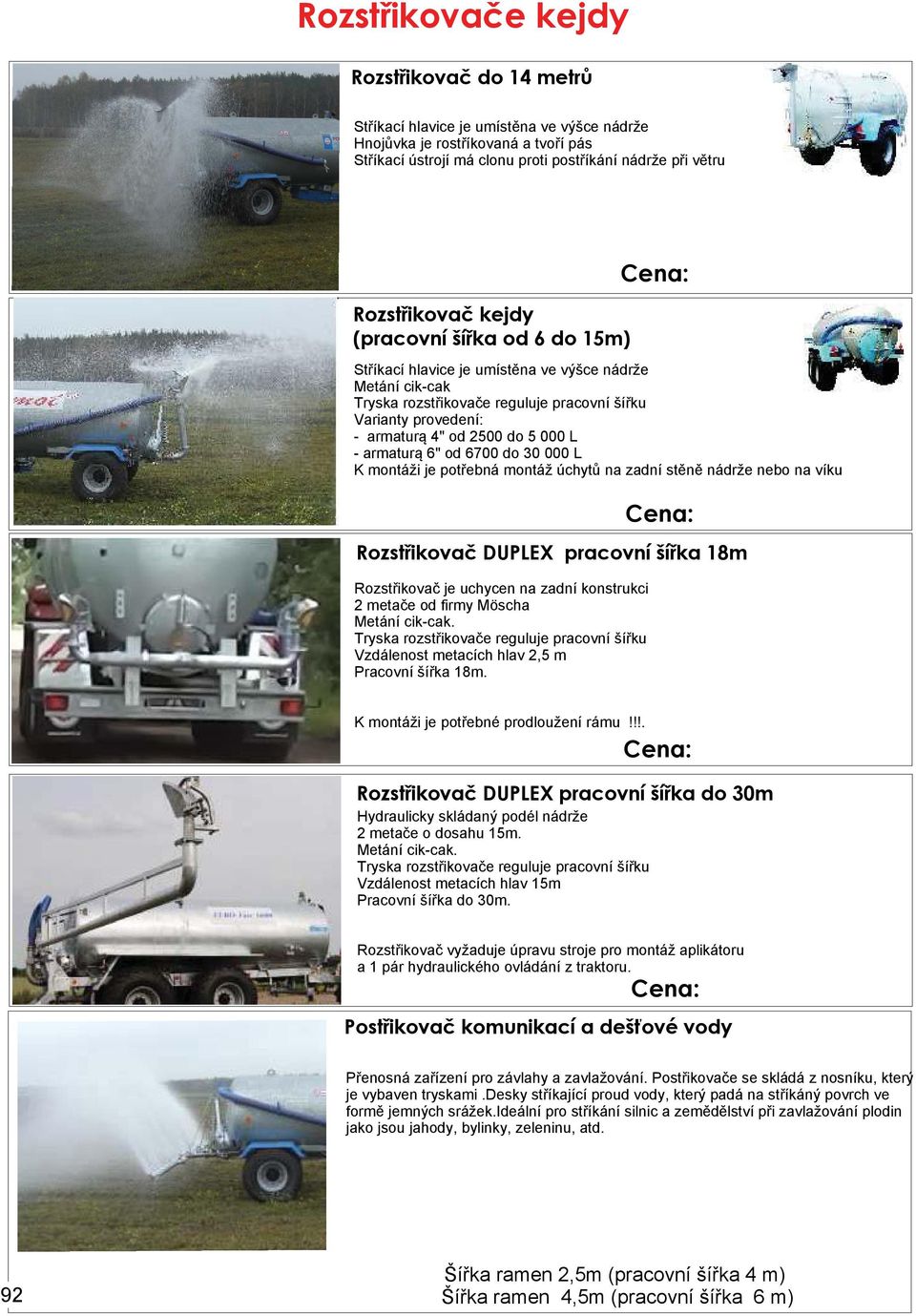

2 Rozstřikovače kejdy Rozstřikovač do 14 metrů Stříkací hlavice je umístěna ve výšce nádrže Hnojůvka je rostříkovaná a tvoří pás Stříkací ústrojí má clonu proti postříkání nádrže při větru Rozstřikovač kejdy (pracovní šířka od 6 do 15m) Stříkací hlavice je umístěna ve výšce nádrže Metání cik-cak Tryska rozstřikovače reguluje pracovní šířku Varianty provedení: - armaturą 4" od 2500 do L - armaturą 6" od 6700 do L K montáži je potřebná montáž úchytů na zadní stěně nádrže nebo na víku Rozstřikovač DUPLEX pracovní šířka 18m Rozstřikovač je uchycen na zadní konstrukci 2 metače od firmy Möscha Metání cik-cak. Tryska rozstřikovače reguluje pracovní šířku Vzdálenost metacích hlav 2,5 m Pracovní šířka 18m. K montáži je potřebné prodloužení rámu!!!. Rozstřikovač DUPLEX pracovní šířka do 30m Hydraulicky skládaný podél nádrže 2 metače o dosahu 15m. Metání cik-cak. Tryska rozstřikovače reguluje pracovní šířku Vzdálenost metacích hlav 15m Pracovní šířka do 30m. Rozstřikovač vyžaduje úpravu stroje pro montáž aplikátoru a 1 pár hydraulického ovládání z traktoru. Postřikovač komunikací a dešťové vody Přenosná zařízení pro závlahy a zavlažování. Postřikovače se skládá z nosníku, který je vybaven tryskami.desky stříkající proud vody, který padá na stříkáný povrch ve formě jemných srážek.ideální pro stříkání silnic a zemědělství při zavlažování plodin jako jsou jahody, bylinky, zeleninu, atd. 92 Šířka ramen 2,5m (pracovní šířka 4 m) Šířka ramen 4,5m (pracovní šířka 6 m)

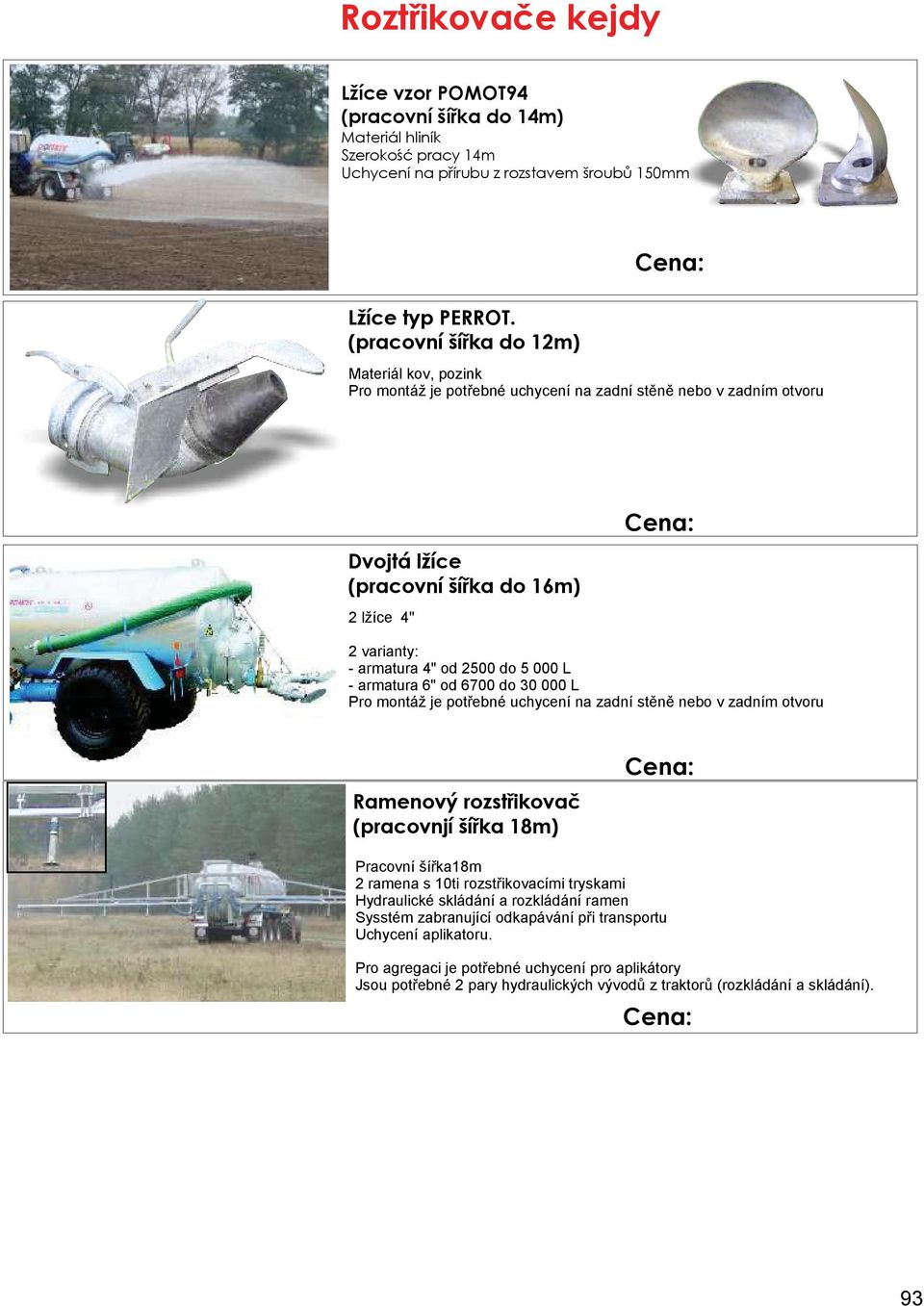

3 Roztřikovače kejdy Lžíce vzor POMOT94 (pracovní šířka do 14m) Materiál hliník Szerokość pracy 14m Uchycení na přírubu z rozstavem šroubů 150mm Lžíce typ PERROT. (pracovní šířka do 12m) Materiál kov, pozink Pro montáž je potřebné uchycení na zadní stěně nebo v zadním otvoru Dvojtá lžíce (pracovní šířka do 16m) 2 lžíce 4" 2 varianty: - armatura 4" od 2500 do L - armatura 6" od 6700 do L Pro montáž je potřebné uchycení na zadní stěně nebo v zadním otvoru Ramenový rozstřikovač (pracovnjí šířka 18m) Pracovní šířka18m 2 ramena s 10ti rozstřikovacími tryskami Hydraulické skládání a rozkládání ramen Sysstém zabranující odkapávání při transportu Uchycení aplikatoru. Pro agregaci je potřebné uchycení pro aplikátory Jsou potřebné 2 pary hydraulických vývodů z traktorů (rozkládání a skládání). 93

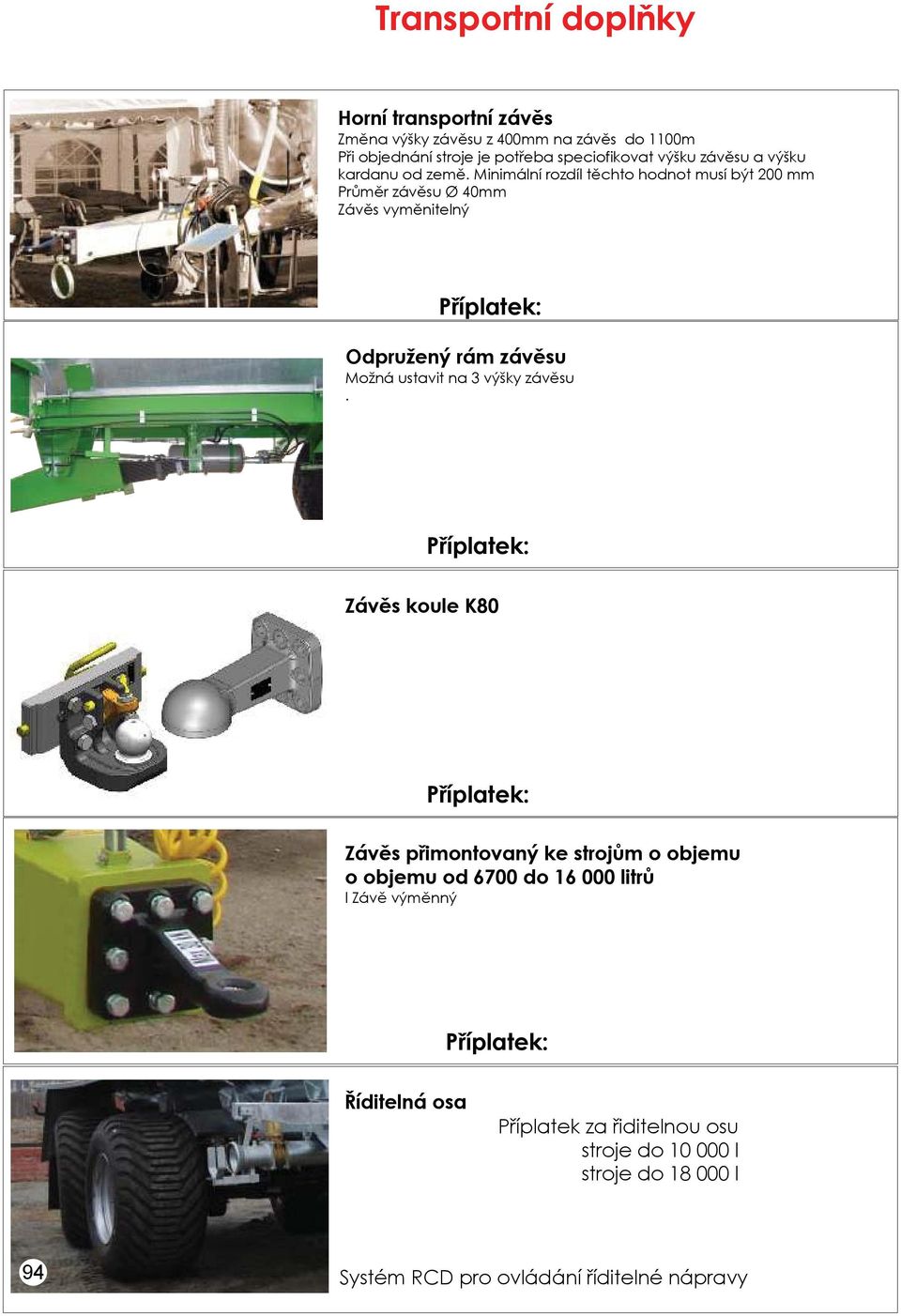

4 Transportní doplňky Horní transportní závěs Změna výšky závěsu z 400mm na závěs do 1100m Při objednání stroje je potřeba speciofikovat výšku závěsu a výšku kardanu od země. Minimální rozdíl těchto hodnot musí být 200 mm Průměr závěsu Ø 40mm Závěs vyměnitelný Odpružený rám závěsu Možná ustavit na 3 výšky závěsu. Závěs koule K80 Závěs přimontovaný ke strojům o objemu o objemu od 6700 do litrů l Závě výměnný Říditelná osa Příplatek za řiditelnou osu stroje do l stroje do l 94 Systém RCD pro ovládání říditelné nápravy

5 Transportní doplňky Hydraulická podpůrná noha Noha je složena v době transportu Je poptřebný 1 pár hydraulických vývodů z traktoru. Hydraulické brzdy Automatický regulátor brzdného účinku ALB Automatická regulace vzhledem k naplnění cisterny Instalovany při odpružené nápravě. Příplatek za ALB:

6 Transportní doplňky Pneumatické hadice provedení materiál - Tekalan. Kliny pod kola 2 kusy Blatníky plastové 2 kusy Blatníky pro jednoosé stroje o objemu 2500 až 8000 litrů Hliníkové blatníky Hliníkové blatníky místo pozinkovaných Příplatky za blatníky: stroj jednoosý stroj tadnem stroj tridem Hliníkové boxy na hadice o délce 2,7m 2 kusy (oboustranně) Je možno boxy prodloužit - cena na dotaz Kovové boxy lakované na hadice o délce 2,7m 2 kusy (oboustranně) Je možno boxy prodloužit - cena na dotaz 96

7 Systémy plnění Dodatečny ruční boční vývod Boční šoupě 4" Boční šoupě 6" Ruční rychloupínání 6" Jen pro verzi 6" Koncovka sací hadice je přízpůsobena na rychloupínání. Hadici nelze použít v hlavním soupěti Turboplnění Urychlení plnění kolem 30% Odstraňuje vzduchový polštář v horní části nádrže. Snižuje pěnění kejdy. Materiál pozink Pohon hydraulicky Turboplnění potřebuje 1 pár hydrauliky z traktoru. V případě objednání je potřeba specifikovat stranu montáže. Změna armatury z 4" na 6" Vyměněné je hlavní šoupě zadní hydraulické a boční ruční. Hadice 6 mb. Stroje o objemu od 2500 do 5000L Horní trychtýř gumový s hydraulickým ovládáním 8 Plnění ze stacionárního ramene Hydraulický uzávěr o průměru 8" (Ø200mm) Gumový trychtýř - horní pruměr trychtýře Ø330mm Uzávěr ovládaný z kabiny traktoru- hydraulicky Je potřebný 1 vývod hydrauliky z traktoru Příplatek 8" : Dodatečné sací hadice Hadice se spojovacím prvkem (samice) i se sacím košem Hadice 4" délka 6mb Hadice 6" délka 6mb Prodloužení sací hadice Hadice 4 ( 1 Hadice 6 Ø100mm) (Ø150mm) 3mb 6mb 97

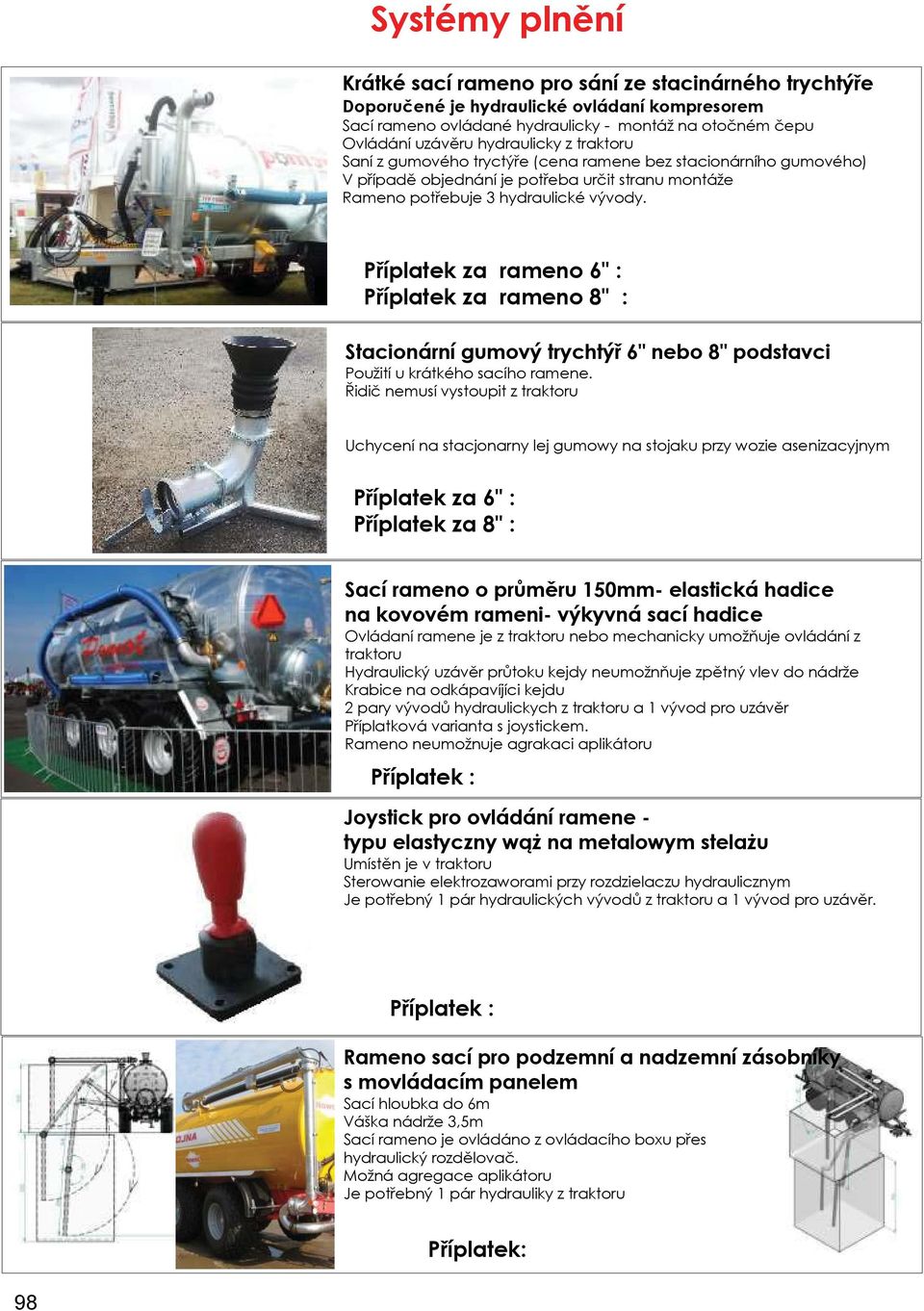

8 Systémy plnění Krátké sací rameno pro sání ze stacinárného trychtýře Doporučené je hydraulické ovládaní kompresorem Sací rameno ovládané hydraulicky - montáž na otočném čepu Ovládání uzávěru hydraulicky z traktoru Saní z gumového tryctýře (cena ramene bez stacionárního gumového) V případě objednání je potřeba určit stranu montáže Rameno potřebuje 3 hydraulické vývody. Příplatek za rameno 6" : Příplatek za rameno 8" : Stacionární gumový trychtýř 6" nebo 8" podstavci Použití u krátkého sacího ramene. Řidič nemusí vystoupit z traktoru Uchycení na stacjonarny lej gumowy na stojaku przy wozie asenizacyjnym Příplatek za 6" : Příplatek za 8" : Sací rameno o průměru 150mm- elastická hadice na kovovém rameni- výkyvná sací hadice Ovládaní ramene je z traktoru nebo mechanicky umožňuje ovládání z traktoru Hydraulický uzávěr průtoku kejdy neumožnňuje zpětný vlev do nádrže Krabice na odkápavíjíci kejdu 2 pary vývodů hydraulickych z traktoru a 1 vývod pro uzávěr Příplatková varianta s joystickem. Rameno neumožnuje agrakaci aplikátoru Příplatek : Joystick pro ovládání ramene - typu elastyczny wąż na metalowym stelażu Umístěn je v traktoru Sterowanie elektrozaworami przy rozdzielaczu hydraulicznym Je potřebný 1 pár hydraulických vývodů z traktoru a 1 vývod pro uzávěr. Příplatek : Rameno sací pro podzemní a nadzemní zásobníky s movládacím panelem Sací hloubka do 6m Váška nádrže 3,5m Sací rameno je ovládáno z ovládacího boxu přes hydraulický rozdělovač. Možná agregace aplikátoru Je potřebný 1 pár hydrauliky z traktoru 98

9 Systémy plnění Hydraulické rameno komunální MORO MORO Rameno je usazené na horní straně nádrže otáčení o 320 stupňů Rameno je hydraulicky točeno, zvedáno, spouštěno Rameno o dosahu 3,2m, hydraulicky posuv do 4,5m Ovládací panel Sací hadice o délce 6mb a průměru 4" (110mm) Rameno potřčebuje 1 hydraulických vývodů z traktoru. na dotaz Mechaniczne, obrotowe ramie ssawne MORO do zadań komunalnych Rameno je usazené na horní straně nádrže otáčení o 320 stupňů Rameno je ručně točeno, zvedáno, spouštěno Rameno o dosahu 3,2m, hydraulicky posuv do 4,5m Sací hadice o délce 6mb a průměru 4" (110mm) Pneumatický uzávěr pro zpětnéý vtok kejdy do nádrže Injektor 4 nebo 6" - sací hloubka10m Injektor při standardní vývěvě umožňuje sání do 10m. Specjalní převodovcka pro dostatečný sací tlak materiál PVC Hydraulické ovládání z kabiny traktoru potřebné při ovládání některých sacích ramen Siłownik hydrauliczny przełączający kompresor z funkcji ssanie na tłoczenie (brak możliwości wyboru pozycji neutralnej, brak możliwość ręcznego sterowania). Potřebný 1 pár hydrauliky Příplatek : 99

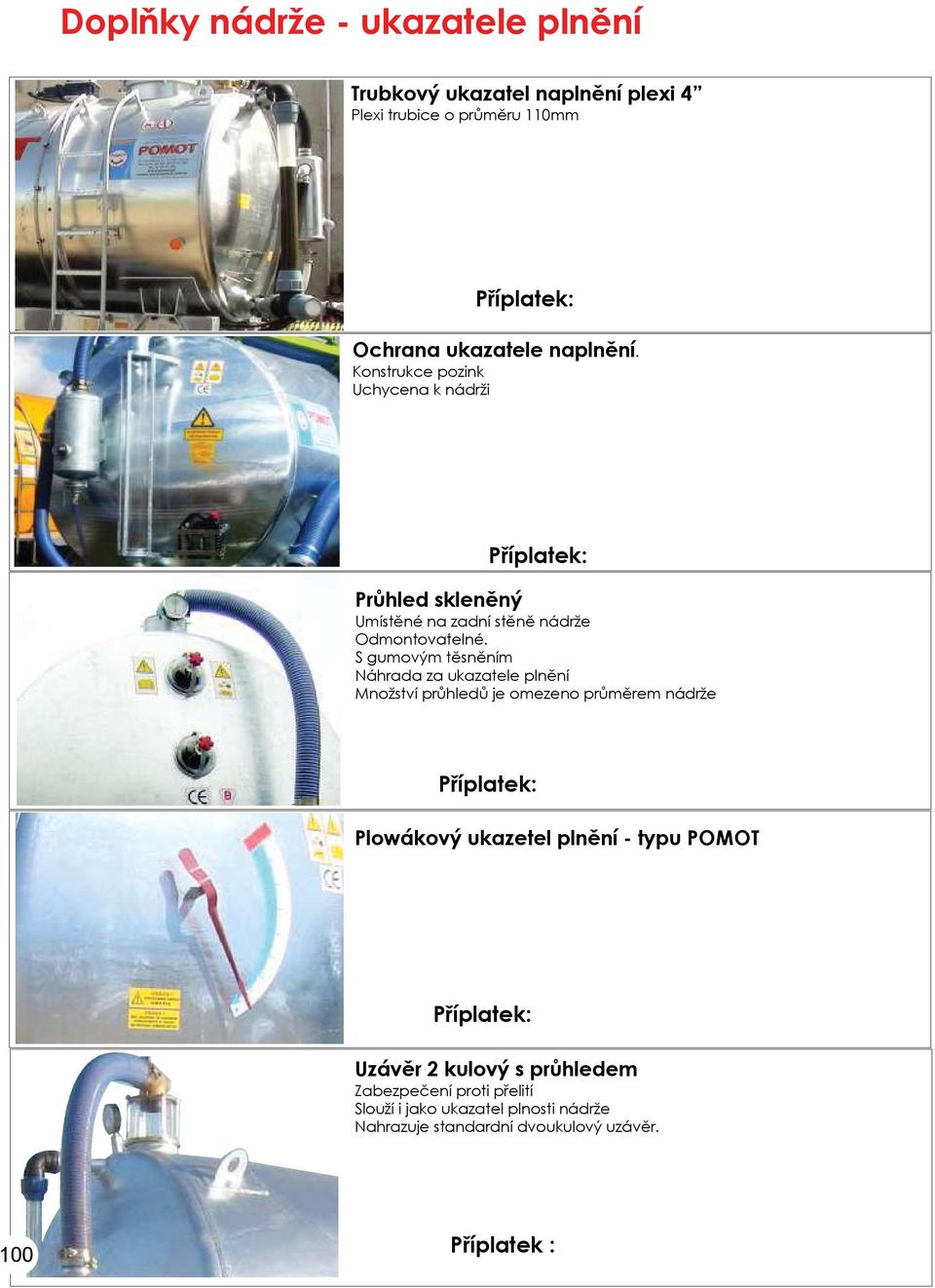

10 Doplňky nádrže - ukazatele plnění Trubkový ukazatel naplnění plexi 4 Plexi trubice o průměru 110mm Ochrana ukazatele naplnění. Konstrukce pozink Uchycena k nádrži Průhled skleněný Umístěné na zadní stěně nádrže Odmontovatelné. S gumovým těsněním Náhrada za ukazatele plnění Množství průhledů je omezeno průměrem nádrže Plowákový ukazetel plnění - typu POMOT Uzávěr 2 kulový s průhledem Zabezpečení proti přelití Slouží i jako ukazatel plnosti nádrže Nahrazuje standardní dvoukulový uzávěr. 100 Příplatek :

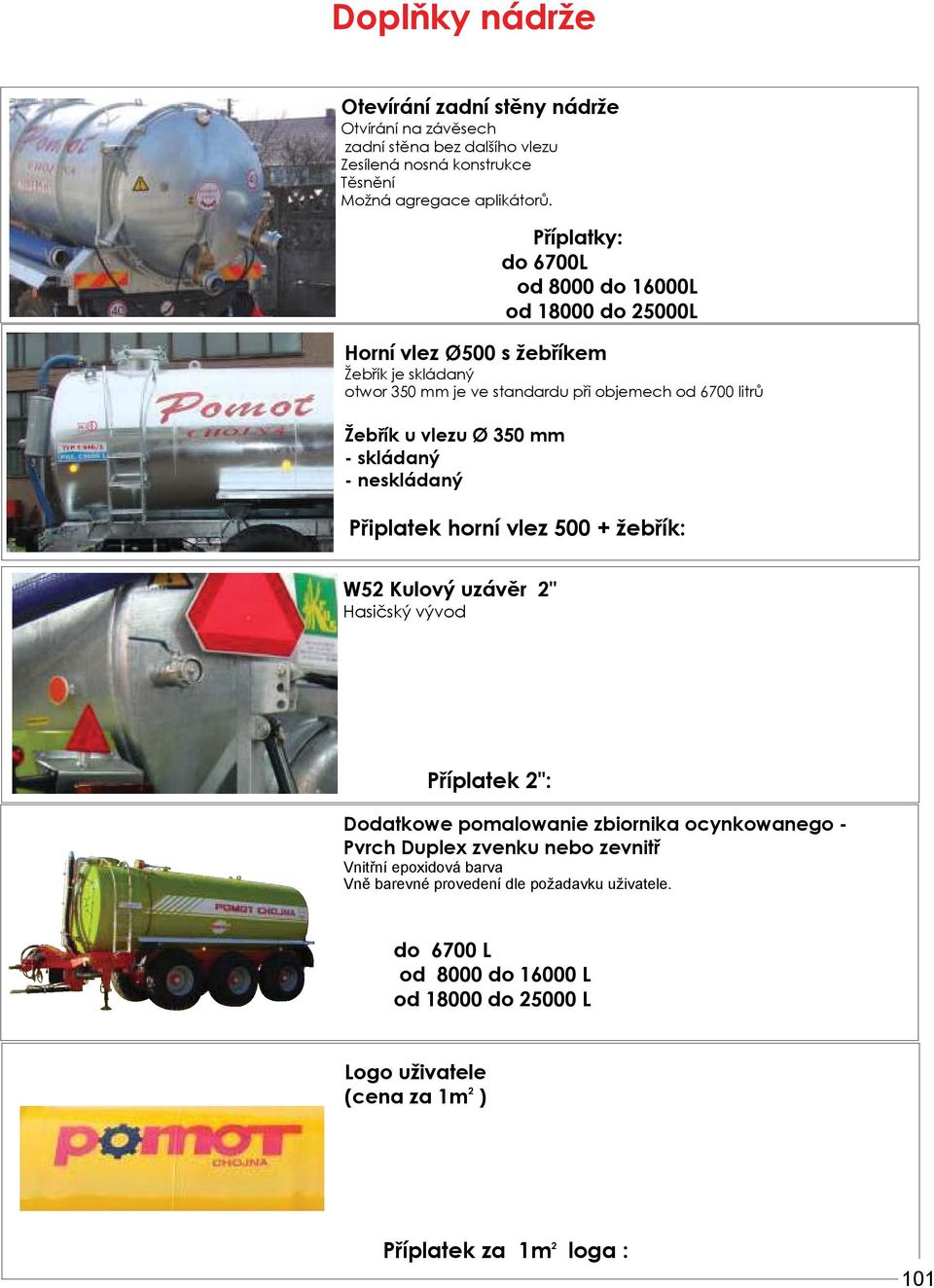

11 Doplňky nádrže Otevírání zadní stěny nádrže Otvírání na závěsech zadní stěna bez dalšího vlezu Zesílená nosná konstrukce Těsnění Možná agregace aplikátorů. Horní vlez Ø500 s žebříkem Žebřík je skládaný otwor 350 mm je ve standardu při objemech od 6700 litrů Žebřík u vlezu Ø 350 mm - skládaný - neskládaný Příplatky: do 6700L od 8000 do 16000L od do 25000L Připlatek horní vlez žebřík: W52 Kulový uzávěr 2" Hasičský vývod Příplatek 2": Dodatkowe pomalowanie zbiornika ocynkowanego - Pvrch Duplex zvenku nebo zevnitř Vnitřní epoxidová barva Vně barevné provedení dle požadavku uživatele. do 6700 L od 8000 do L od do L Logo uživatele 2 (cena za 1m ) Příplatek za 1m 2 loga : 101

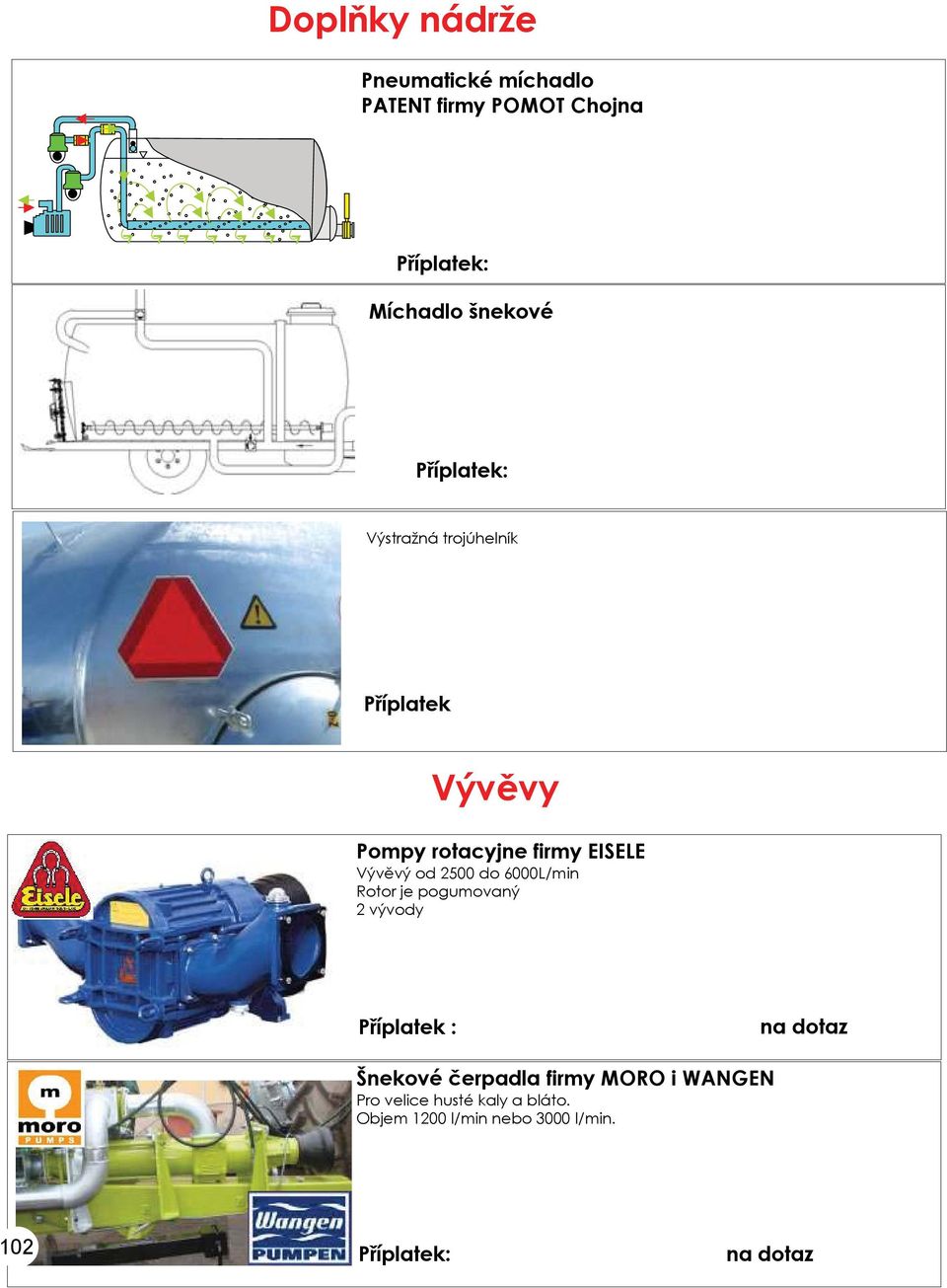

12 Doplňky nádrže Pneumatické míchadlo PATENT firmy POMOT Chojna Míchadlo šnekové Výstražná trojúhelník Příplatek Vývěvy Pompy rotacyjne firmy EISELE Vývěvý od 2500 do 6000L/min Rotor je pogumovaný 2 vývody Příplatek : na dotaz Šnekové čerpadla firmy MORO i WANGEN Pro velice husté kaly a bláto. Objem 1200 l/min nebo 3000 l/min. 102 na dotaz

13 Vývěvy a doplňky Model A B C D E F G H I K L M N O KD , KD , KD , KD KD KD KD Lp. Typ 1 KD KD KD KD KD KD KD Hydraulické ovládání vývěvy - sání / tlak Hydraulicky a pohon vývěvy KD firmy HERTELL Wałek przekaźnika mocy firmy B&P Kardan 420Nm cisterny od 2500 do 8000L Kardan 620Nm cisterny od do 30000L Lp. Typ 1 MEC 2.000/M 00 2 MEC 3.000/M 00 3 MEC 4.000/M 00 4 MEC 5.000/M 00 5 MEC 6.500/M 00 6 MEC 8.000/M 00 7 MEC 9.000/M 00 8 MEC /M 00 9 MEC /M 00 Homokinetický kardan Wałek ze sprzęgłem ściernym 1 800,00 103
