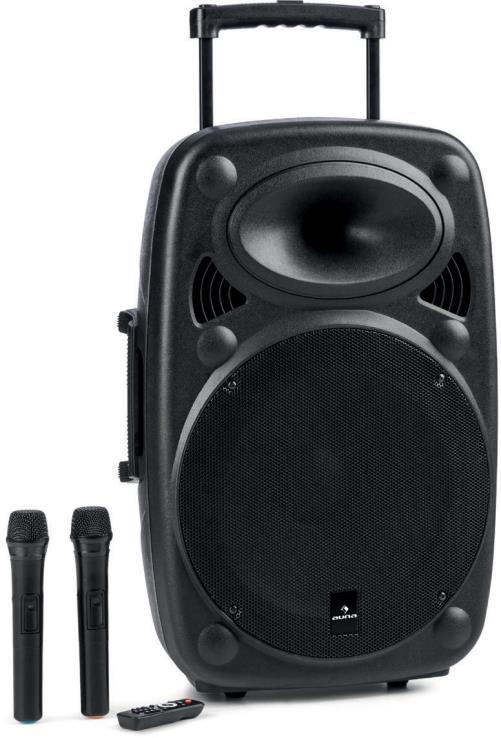

1 Mobiles PA-Soundsystem PA reproduktor BT MP3 AUX 2 UHF bezdrátové mikrofony

2 Vážený zákazníku, gratulujeme Vám k zakoupení produktu. Prosím, důkladně si pozorně manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Za škody způsobené nedodržením instrukcí a pokynů neručíme. Technické údaje Číslo výrobku Napájení Síťový zdroj: 230 V~ Baterie: 7,2 Ah Síťový zdroj 230 V~ Baterie: 7,2 Ah Výkon RMS 40 W 40 W Frekvenční odezva 45 Hz Hz 45 Hz HZ Frekvenční rozsah 863,1-864,5 MHz 863,1-864,5 MHz tweeter Ovladač komprese z titanu HF magnet velikosti Ø 80x32 Ø 80x32 HF magnet hmotnost cca. 312 g cca. 312 g LF Velikost 12" (30,48 cm) 15" (38,1 cm) Rozměry 120 x 20 mm 134 x 20 mm LF magnetická hmotnost ca. 820 g ca g LF kužel materiál lisovaný kužel lisovaný kužel Rozměry 37,5 x 305 x 59,5 mm 44 x 37 x 69,5 mm Hmotnost 13,5 kg 15,5 kg Příslušenství dálkového ovládání, 2 UHF mikrofony, napájecí kabel 2

3 Přenášení Rukojeť pro tažení Rukojeť na nošení Kolečka Rukojeť na nošení Otvor na stativ 3

4 Bezpečnostní podmínky Před uvedením zařízení do provozu si pozorně přečtěte bezpečnostní pokyny a návod k obsluze. Návod k obsluze si uschovejte na bezpečném místě pro pozdější použití. Dodržujte všechny požadované provozní kroky. Zařízení neinstalujte na vlhké místo. Rovněž ne na místech s elektromagnetickými poli, s přímým slunečním zářením nebo s vysokou teplotou okolí. Pokud nebudete přístroj delší dobu používat, odpojte napájecí kabel. Vyjměte baterii z mikrofonu. Před čištěním zařízení odpojte síťovou zástrčku. K čištění nepoužívejte těkavé plyny, ředidla nebo jiné chemické čisticí prostředky. Používejte pouze příslušenství od výrobce. Napájení přístroje může být provedeno pouze podle informací uvedených na typovém štítku. Neprovádějte údržbu a opravy sami. Nebezpečné napětí v zařízení může způsobit zásah elektrickým proudem otevřením krytu. Opravy smí provádět pouze kvalifikované servisní služby. Pokud je třeba část vyměnit, musí splňovat specifikace výrobce nebo být originální součástí. Pokud je přístroj vadný nebo nefunguje, obraťte se na zákaznický servis. Neotvírejte schránku na opravu zařízení sami. Určené použití Tento přístroj vysílá hlas a vokály. Je určen výhradně pro tento účel a může se použít pouze pro tento účel. Může se používat pouze způsobem popsaným v této příručce. Tento přístroj není určen pro použití osobami s fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a / nebo znalostí osoby (včetně dětí), pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost, nebo nedostali pokyny pro používání zařízení. Děti by měly být pod dozorem, aby se zajistilo, že si se zařízením nebudou hrát. Mikrofonní systém obsahuje mikrofony s integrovaným vysílačem, které se používají na bezdrátový přenos signálu do přijímací jednotky. Systémy pracují v rámci spektra UHF (863 MHz MHz). Rozsah převodovky je přibližně 100 m a závisí na místních podmínkách. Zařízení jsou určena pro vnitřní použití. 4

Ovládací prvky a připojení 20 21 19 18 2 1 17

5 Ovládací prvky a připojení

6 1 ovládací panel pro MP3 přehrávač Ovládání funkcí MP3 2 ovládací panel basy nastavení basů 3 ovládací panel výšek nastavte výšky 4 ovládací panel vstupu AUX úrovně Nastavte úroveň pro AUX 5 ovládací panel line vstupu Nastavte úroveň line vstupu 6 echo mikrofonu Nastavení intenzitu ozvěny 7 hlavní hlasitost Nastavte hlavní hlasitost 8 Ovládací prvky mikrofonů A & B 9 Spínač zapnutí / vypnutí 10 kontrolka napájení 12V Označuje provoz přes tento konektor 11 12V DC vstup Připojení stejnosměrného napájecího zdroje 12 Indikátor stavu baterie LED indikátor stavu baterie 13 Priorita mikrofonu ZAP / VYP Po stisku je jeden mikrofon prioritní 14 LINE IN / LINE OUT Audio vstup / výstup reproduktorů 15 vstupní signál (linealebo MP3) 16 úroveň mikrofonu Nastavte hlasitost mikrofonu 17 vstup pro mikrofon 18 Vstup AUX 19 slot pro SD kartu SD port pro připojení SD a MMC paměťové karty. Kontakty musí být ve správném směru 20 displej MP3 přehrávač s ID3 tag displejem 21 Vstup USB Pro připojení paměťového média USB 22 anténa 23 spínač zap / vyp Zapnutí a vypnutí přístroje 24 napájení pro 230 V ~ Síťové připojení pro běžnou domácnost. 6

Ovládací panel a dálkové ovládání a b c d e f m l e i k m a g b f d Tlačítka a režim Stiskněte toto tlačítko pro výběr Funkce BT / USB / SC b Přehrát / Pozastavit Přepínání mezi přehráváním a pauzou

7 Ovládací panel a dálkové ovládání a b c d e f m l e i k m a g b f d Tlačítka a režim Stiskněte toto tlačítko pro výběr Funkce BT / USB / SC b Přehrát / Pozastavit Přepínání mezi přehráváním a pauzou c soubor Stiskněte toto tlačítko na procházení složek d opakování Stisknutím tlačítka vyberte jednu nebo všechny stopy, které se budou opakovat. e zpět Přejít na předchozí f vpřed Přejít na další g ekvalizér h číselná tlačítka Přímé vytáčení čísel i SCN j Hlasitost + Zvyšte hlasitost k Hlasitost - Snížení hlasitosti l ztišení Vypněte zvuk pomocí tohoto tlačítka m on / off 7

paměťové médium už přehrávaný čas zbývající čas

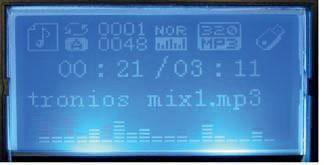

8 Popis zobrazení na displeji zařízení Režim přehrávání Režim přehrávání MP3 bitrate vložené paměťové médium už přehrávaný čas zbývající čas MP3 Název souboru Equalizér Zobrazení názvů titulů 8

9 Používání První použití / nabíjení baterie Před prvním použitím (bez napájení střídavým proudem) plně nabijte interní baterii přístroje. Za tímto účelem připojte zařízení k běžné domácí zásuvce pomocí napájecího zdroje. Doba nabíjení je přibližně 5-8 hodin. Stav nabíjení je indikován nabíjecí LED ( "CHARGE") na zadním panelu. LED zhasne, jakmile je baterie zcela nabitá. BT 1. Nastavte funkci vyhledávání na zařízení BT, ze kterého chcete přehrávat hudbu. 2. Stiskněte tlačítko MODE, dokud se na displeji nezobrazí AUX. Aktivujte funkci BT přehrávače médií. 3. Na zařízení BT zvolte "Auna" a vytvořte spojení. Pokud je potřeba heslo, zadejte "0000". UHF radiofrekvenční mikrofony Odstraňte kryt přihrádky na baterie příslušného mikrofonu. Vložte baterii s ohledem na polaritu. Všechny ovládací prvky hlasitosti dejte na minimum. Zapněte systém tak, aby svítil indikátor napájení. Zapněte mikrofon a nastavte ovladače hlasitosti na požadovanou pozici. použití Věnujte pozornost zpětné vazbě mikrofonu (pískání). Snižte intenzitu signálu výšek. Pokud problém stále přetrvává, snižte hlasitost nebo přesuňte zvukový systém. Nedržte mikrofon příliš blízko k reproduktoru 9

10 Pokyny k likvidaci Podle Evropského nařízení odpadu 2012/19 / EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu. Na základě směrnice by měl přístroj odevzdat na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, což by jinak mohl být důsledek nesprávné likvidace výrobku. Pro detailnější informace o recyklaci tohoto výrobku se obraťte na svůj Místní úřad nebo na odpadovou a likvidační službu vaší domácnosti. Váš produkt obsahuje baterky zahrnuté v Evropské směrnici. 2006/66 / EG neumožňuje výhozu baterek do komunálního odpadu. Informujte se o možnostech sběru baterií. Správný sběr a likvidace baterií pomáhá chránit potenciálně negativní následky na životní prostředí a lidské zdraví. Vyhlásenie o zhode Výrobce: Chal-Tec GmbH, Wallstraße 16, Berlin Tento produkt je v souladu s následujícími evropskými směrnicemi: 2014/53/EU (RED) 2011/65/EG (RoHS) 2014/35/EU 10
