1 Pfiíslu enství

2 1896 Více než 100 letá tradice Pro dosažení dokonalého výsledku práce je kvalitní příslušenství stejně důležité jako kvalitní stroj. Firma EG je známa už více než 100 let jako objevitel a průkopník vových technologií. Patenty, moderní řešení problémů, systémová řešení všechno to bylo vyvinuto pro přeciznější, lehčí a rychlejší práci. Široký sortiment velmi kvalitního příslušnství dokonale padne k výkonu strojů a dokonale uspokolí nároky každodenní práce. Sortiment Více než 2500 položek příslušenství EG je schopno uspokojit nároky a požadavky profesionálů. Od příslušenství pro každodenní používání až po speciální druhy. V přímém kontaku s konečnými uživateli interaktivně vyvíjí EG řešení pro různé skupiny uživatelů. Předvádění příslušenství je ideálním způsobem prezentování celého sortimentu. Umožňuje výjimečnou flexibilitu při předvádění výrobků a zaměřit se na různých místech na odlišné skupiny uživatelů. Tento systém zabezpečuje jasné a srozumitelné předávání důležitých informací uživatelům i obchodníkům. Kvalita a odpovědný přístup k ochraně životního prostředí Testování odolnosti našeho nářadí a příslušenství představuje důležitý článek v našem hodnotovém řetězci. Naši odborníci vykonávají různé testy ve skutečném pracovním prostředí a i s pomocí počítačové simulace a výpočtů. Z takového to testování získáváme klíčové informace a údaje. ž když jsme na 100% spokojení s výsledky všech zkoušek, zařadíme produkt do výroby. Inovace produktů Základem práce vývojového sektoru je tržně orientovaná inovace. Našim cílem je poskytování efektivnejších řešení uživatelům našeho nářadí. Příkladem výborné inovace je Systém FIXTEC. Rýchlý a jednoduchý při použití, umožňujevýměnu nástroje během několika sekund a bez použití nářadí u vrtacích kladiv, úhlových brusek přímočarych i šavlových pil. Nejlepším důkazem je více než 1,2 mil. ks prodaných matic FIXTEC. I to nás podněcuje k vyvíjení dalších precizních systémů a efektivnejších rešení problémů. Systém FIXTEC výměna kotouče během několika sekund Univerzálnaí FIXTEC matice k úhlové brusce 2

3 alení/použití arevný kód KOV Všechny kovy Trubky/ plechy Ocelové plechy Neželezné kovy Nerezová ocel Kovové trubky ETON / ZDIVO eton/ červené cihly eton Přírodní kámen Cihly DŘEVO Plné dřevo Lat ovka Laminovaná dřevotříska Dfievo s hřebíky JINÉ MTERIÁLY Sklo Plasty Obsah Strana č. kumulátory 108 rusné papíry Delta 87 Excentrické 85 Pásy 88 Vibrační 86 Diamantové kotouče Drážkovací frézky kotouče/ systém příslušenství 83 Drill Connect FIXTEC matice 78/ 82 Frézy na dřevo 104 Kartáče ocelové 83 Korunky TCT Univerzální TCT korunky SDS-plus 10 Kotouče řezné & hrubovací Kruhové pilky Lamelovací frézka 104 Leštička/ příslušenství 91 Magnetické vrtací stojany Nůžky na plech/ příslušenství 105 Nabíječky Okružní pily příslušenství Opalovací pistole 105 Přímé brusky/ příslušenství 105 Přímočaré pily/ příslušenství QUIK-LOK kabely 59 Šavlové pily/ příslušenství Sekáče & Systém příslušenství SDS-Max 22 23/ SDS-plus K-Hex Sklíčidla Svítilny Systém odsávání prachu 106 Systémové príslušenstvo prestrihovače 105 Šroubovací bity 56/ Transportní kufry 66 Varioox kufry 66 Úhlové brusky systém příslušenství 82 Úhlové brusky Delta 90 Excentrické brusky 89 Pásové brusky 90 Vibrační brusky 89 Vrtáky eton SDS-Max SDS víceúčelové 9 SDS-plus K-Hex 18 Kámen/eton eton 32 33/54 (s válcovou stopkou) Kámen 32/ 54 Dřevo Forstnerovy vrtáky 39/ 55 Lanové vrtáky 40 Spirálové vrtáky 37/54 Ploché vrtáky 38 Vrtáky do dřeva 40/ K-Hex 38/54 Speciální Víceúčelové TCT vrtáky 34/54 Vrtáky na sklo a dlaždice 34 Kov Kruhové frézy 52 53/55 HSS-C 48 49/55 HSS-G 44 45/55 HSS-G 1 4 K-Hex 46/55 HSS-G kuželový vrták 47 HSS-G záhlubníky 46 HSS-R 42 43/55 HSS-Titan 55 Vrtání systém příslušenství daptéry 57 Stojany W 1 úhlový nástavec 72 W 2 úhlový nástavec 73 WS-T1 Stojan pro úhlové brusky 79 Xtractor 35/ 58 3

4 alení/ arevný kód alení jsou značena barevným kódem podle materiálu. VRTÁKY ETON / ZDIVO KOV DŘEVO JINÉ MTERIÁLY Usnadňuje výběr správného vrtáku, technické detaily a srozumitelné piktogramy umožňují výběr správného vrtáku pro dané použití. = 340 = 200 SDS max Made in Germany '!023JF-dbfjfg! 4

5 SDS-plus Definujeme kvalitu Made in Germany: Karbidové vrtáky a vrtací korunky EG jsou vyrobeny z vysoce kvalitní oceli. Karbidový hrot a originální geometrie ostří umožňují vrtání v železobetonu. Dynamická, sekáčově tvarovaná vrtací hlava umožňuje optimální odstraňování prachu a zvyšuje rychlost vrtání. nti Vibration System Jedinečný 4-drážkový tvar zmírňuje vibrace a energii přenáší přímo na hrot. Nejmodernejší způsoby tepelného zpracování a speciální zpracování povrchu snižují opotřebování vrtáku, který se stane odolným vůči působení sily a tímto se zvyšuje i jeho výkon a životnost. Vrtáky výrazne zvýší rychlost vrtání a předpokládanou životnost a tím může vzrůst produktivita až o 30%. Přednosti vrtáků SDS-plus: životnost rychlost vrtání náklady/ díra 150% 125% 100% 100% EG 100% 70% EG EG 5

6 Vrtáky SDS-plus dvoubřité Maximální vrtací rychlost: Dynamická hlava vrtáku tvaru sekáče zajist uje rychlé pronikání a optimální odběr materiálu. Maximální trvanlivost: Nejtvrdší karbidový hrot s optimální konstrukcí upevněný velmi pevným pájením poskytuje bezkonkurenční trvanlivost i v železobetonu. Minimální vibrace: Jedinečná 4-drážková konstrukce snižuje vibrace a přenáší energii přímo na hrot vrtáku. 12 SDS-plus Vyrobeno v Německu. 3, , , , , , , , , , , , Předvrtání krátkým vrtákem stejného průměru. 6

7 Předvrtání krátkým vrtákem stejného průměru. 7

8 Vrtáky SDS-plus dvoubřité, balení po 10 ks Maximální vrtací rychlost: Dynamická geometrie hlavy vrtáku ve tvaru sekáče zajišťuje rychlé pronikání a optimální odběr materiálu. Maximální trvanlivost: Nejtvrdší karbidový hrot s optimální konstrukcí upevněný velmi pevným pájením poskytuje bezkonkurenční trvanlivost i v železobetonu. Minimální vibrace: Jedinečná 4-drážková konstrukce snižuje vibrace a přenáší energii přímo na hrot vrtáku. 12 SDS-plus Vyrobeno v Německu , , , , Vrtáky SDS-plus dvoubřité, balení po 50 ks , , Vrtáky SDS-plus dvoubřité, v kazetě Sada 5 vrtáků SDS-plus pro vrtací kladiva. Plastové pouzdro 5/6x110 a 6/8/10 x160. Sada 7 vrtáků SDS-plus pro vrtací kladiva. Kovové pouzdro 5/6/8 x110 a 6/8/10/12 x160. Sada 10 vrtáků SDS-plus pro vrtací kladiva. Kovové pouzdro 5/6/6 x110 a 6/6/8/8/10/12/ 14 x

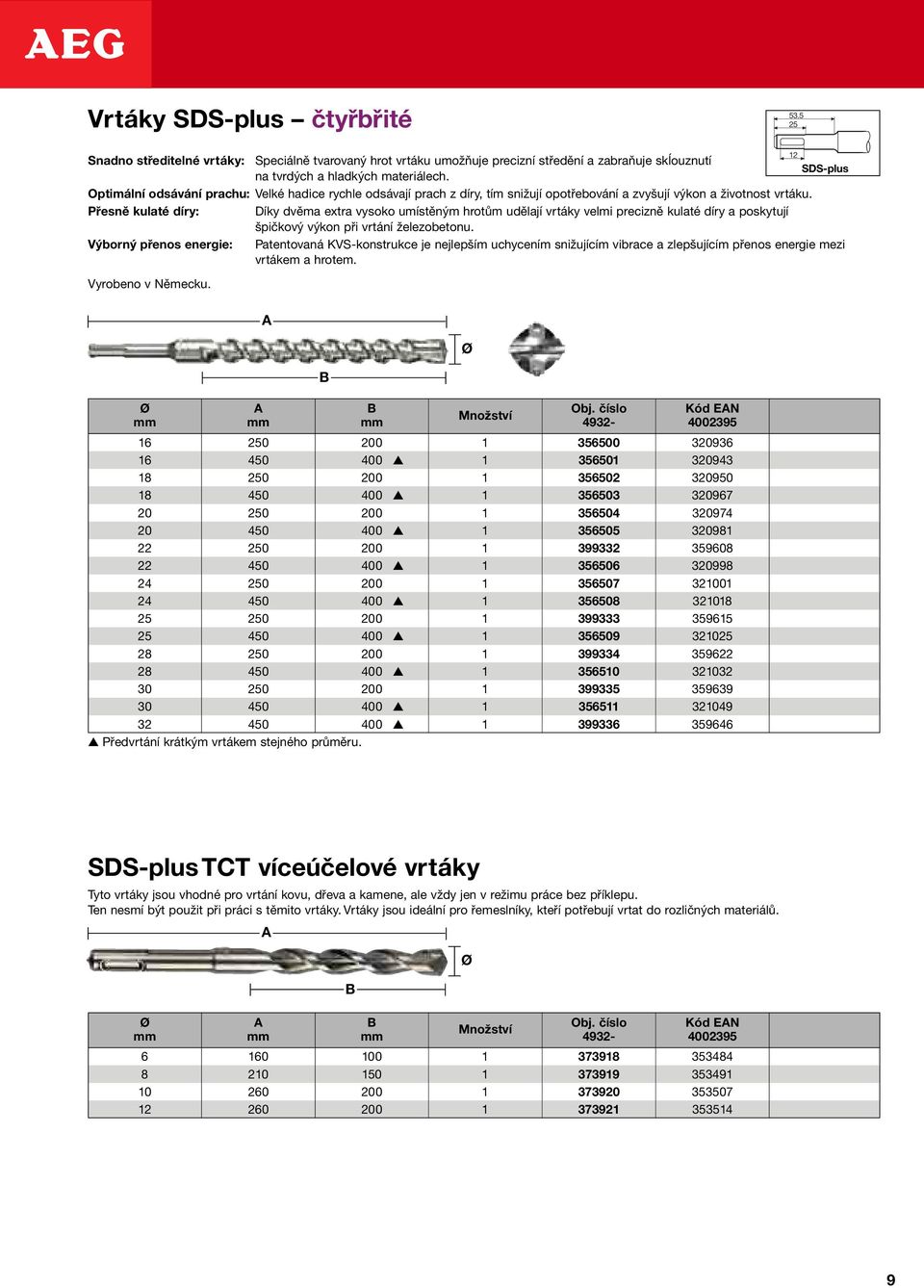

9 Vrtáky SDS-plus čtyřbřité Snadno středitelné vrtáky: Speciálně tvarovaný hrot vrtáku umožňuje precizní středění a zabraňuje skĺouznutí na tvrdých a hladkých materiálech. 12 SDS-plus Optimální odsávání prachu: Velké hadice rychle odsávají prach z díry, tím snižují opotřebování a zvyšují výkon a životnost vrtáku. Přesně kulaté díry: Díky dvěma extra vysoko umístěným hrotům udělají vrtáky velmi precizně kulaté díry a poskytují špičkový výkon při vrtání železobetonu. Výborný přenos energie: Patentovaná KVS-konstrukce je nejlepším uchycením snižujícím vibrace a zlepšujícím přenos energie mezi vrtákem a hrotem. Vyrobeno v Německu Předvrtání krátkým vrtákem stejného průměru. SDS-plus TCT víceúčelové vrtáky Tyto vrtáky jsou vhodné pro vrtání kovu, dřeva a kamene, ale vždy jen v režimu práce bez příklepu. Ten nesmí být použit při práci s těmito vrtáky. Vrtáky jsou ideální pro řemeslníky, kteří potřebují vrtat do rozličných materiálů

10 Vrtací korunky TCT Vrtací korunky pro kladiva do 4 kg. Všechny mají závit M 16 x 2 a jsou vhodné jak pro stopku SDS-plus tak pro Hex 11. Stopku i pilotní vrták je nutné objednat separátně SDS-plus Sady TCT vrtacích korunek Sada obsahuje: TCT vrtací korunku, SDS-plus stopku: délka 105, TCT pilotní vrták 8x120 a klíč Stopky pro vrtací korunky Oba typy stopek, SDS-plus i Hex mají v balení klíč, pilotní vrták je nutno objednat zvlášť! Uchycení SDS-plus stopka SDS-plus SDS-plus stopka SDS-plus Hex stopka Hex Servisní sada obsahuje 1x klíč x aretační šroub Pilotní vrták pro TCT vrtací korunky TCT pilotní vrták vhodný pro stopky TCT vrtacích korunek. Pro použití do zdiva/betonu a pod. 10 8,

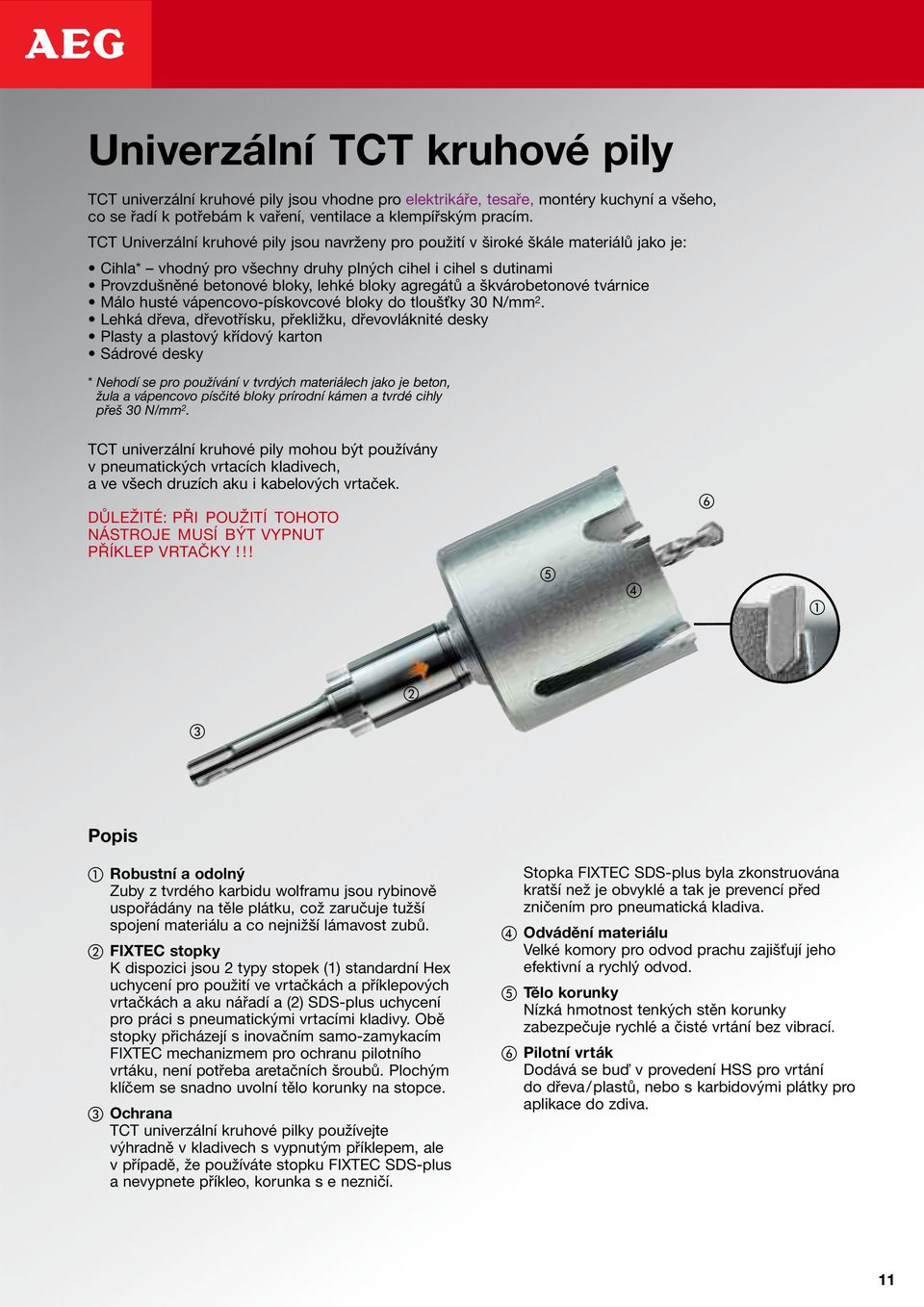

11 Univerzální TCT kruhové pily TCT univerzální kruhové pily jsou vhodne pro elektrikáře, tesaře, montéry kuchyní a všeho, co se řadí k potřebám k vaření, ventilace a klempířským pracím. TCT Univerzální kruhové pily jsou navrženy pro použití v široké škále materiálů jako je: Cihla* vhodný pro všechny druhy plných cihel i cihel s dutinami Provzdušněné betonové bloky, lehké bloky agregátů a škvárobetonové tvárnice Málo husté vápencovo-pískovcové bloky do tloušťky 30 N/ 2. Lehká dřeva, dřevotřísku, překližku, dřevovláknité desky Plasty a plastový křídový karton Sádrové desky * Nehodí se pro používání v tvrdých materiálech jako je beton, žula a vápencovo písčité bloky prírodní kámen a tvrdé cihly přeš 30 N/ 2. TCT univerzální kruhové pily mohou být používány v pneumatických vrtacích kladivech, a ve všech druzích aku i kabelových vrtaček. DŮLEŽITÉ: PŘI POUŽITÍ TOHOTO NÁSTROJE MUSÍ ÝT VYPNUT PŘÍKLEP VRTČKY!!! Robustní a odolný Zuby z tvrdého karbidu wolframu jsou rybinově uspořádány na těle plátku, což zaručuje tužší spojení materiálu a co nejnižší lámavost zubů. FIXTEC stopky K dispozici jsou 2 typy stopek (1) standardní Hex uchycení pro použití ve vrtačkách a příklepových vrtačkách a aku nářadí a (2) SDS-plus uchycení pro práci s pneumatickými vrtacími kladivy. Obě stopky přicházejí s inovačním samo-zamykacím FIXTEC mechanizmem pro ochranu pilotního vrtáku, není potřeba aretačních šroubů. Plochým klíčem se snadno uvolní tělo korunky na stopce. Ochrana TCT univerzální kruhové pilky používejte výhradně v kladivech s vypnutým příklepem, ale v případě, že používáte stopku FIXTEC SDS-plus a nevypnete příkleo, korunka s e nezničí. Stopka FIXTEC SDS-plus byla zkonstruována kratší než je obvyklé a tak je prevencí před zničením pro pneumatická kladiva. Odvádění materiálu Velké komory pro odvod prachu zajišťují jeho efektivní a rychlý odvod. Tělo korunky Nízká hmotnost tenkých stěn korunky zabezpečuje rychlé a čisté vrtání bez vibrací. Pilotní vrták Dodává se buď v provedení HSS pro vrtání do dřeva/plastů, nebo s karbidovými plátky pro aplikace do zdiva. 11

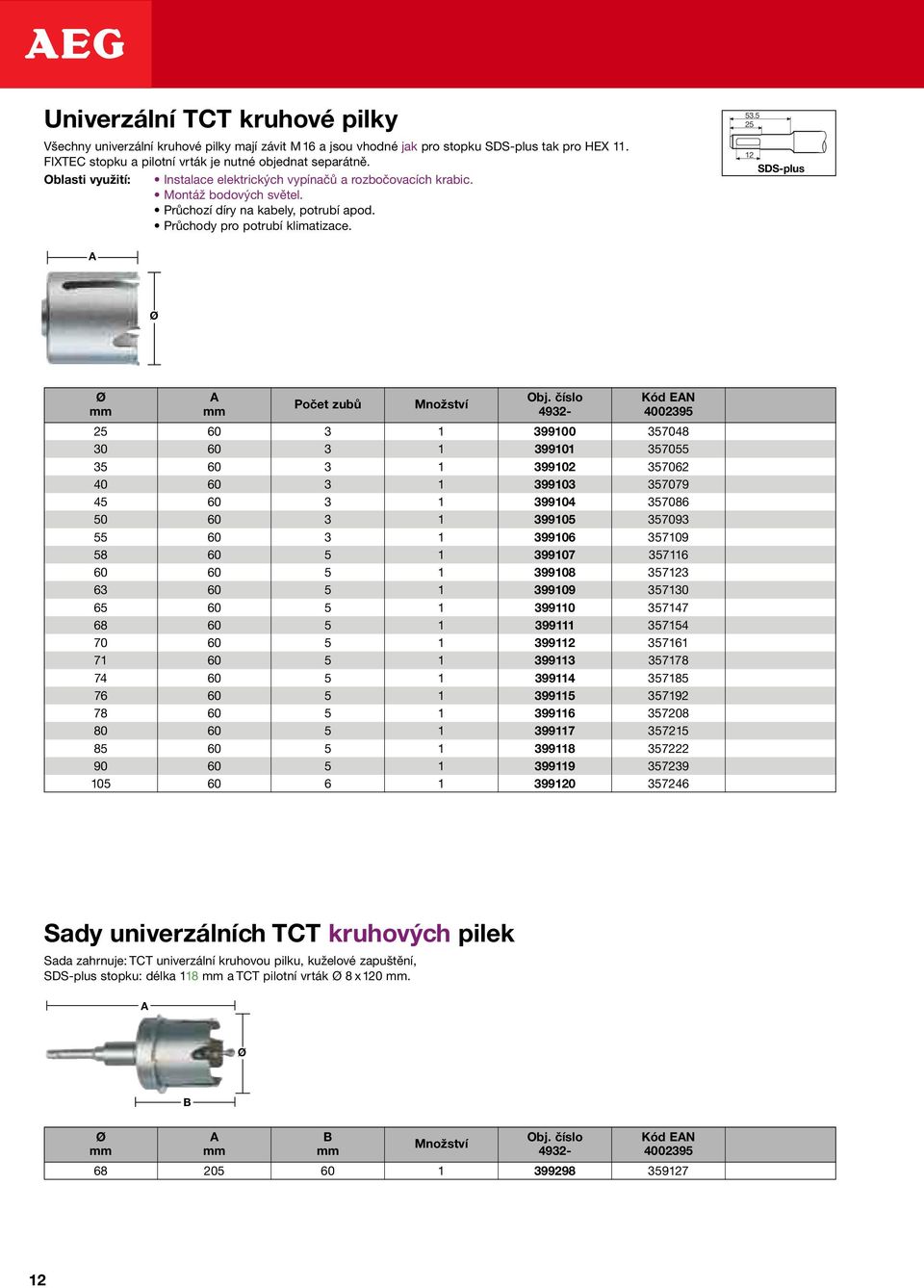

12 Univerzální TCT kruhové pilky Všechny univerzální kruhové pilky mají závit M16 a jsou vhodné jak pro stopku SDS-plus tak pro HEX 11. FIXTEC stopku a pilotní vrták je nutné objednat separátně. Oblasti využití: Instalace elektrických vypínačů a rozbočovacích krabic. Montáž bodových světel. Průchozí díry na kabely, potrubí apod. Průchody pro potrubí klimatizace SDS-plus Počet zubů Sady univerzálních TCT kruhových pilek Sada zahrnuje: TCT univerzální kruhovou pilku, kuželové zapuštění, SDS-plus stopku: délka 118 a TCT pilotní vrták 8 x

13 Kuželové zapuštění Kuželové zapuštění pro kruhovou pilku 68 při montáži krabice pod vypínač SDS-plus Počet zubů FIXTEC stopky Oba typy stopek vyžadují pilotní vrták, objednat separátně. Uchycení FIXTEC stopka SDS-plus FIXTEC stopka SDS-plus FIXTEC stopka SDS-plus FIXTEC stopka Hex FIXTEC stopka Hex Pilotní vrtáky Oba typy vrtáků jsou pouze pro FIXTEC stopky. Pilotní vrták TCT pro vrtání do zdiva a betonu apod. 8, Pilotní vrták HSS pro vrtání do dřeva a plastů. 7,

14 SDS-Max/ 21 K-šestihran čtyřbřité vrtáky SDS-Max 21 K-Hex 4-karbidový hrot Přesný kruhový tvar a výborný výkon při vrtání v železobetonu. Středění Dokonalejší středění na hrubém i hladkém povrchu. 200% KVS tvar drážky Max. přenos energie do hrotu vrtáku Nižší vibrace Vyšší stabilita Tišší vrtání Životnost čtyřbřitých vrtáků Skoro dvojnásobně přesahuje životnost dvojbřitých vrtáků. čtyřbřité Velký průřez pro průchod prachu Umožňuje rychlé odstraňování prachu při vrtání, snižuje optřebení vrtáku a zvyšuje jeho životnost a výkon Made in Germany Všechny karbidové vrtáky a vrtací korunky EG jsou vyrobeny z vysoce kvalitní oceli v moderních výrobních závodech v Německu. 100% dvoubřité 14

15 SDS-Max vrtáky dvoubřité/ čtyřbřité SDS-Max Předvrtání krátkým vrtákem stejného průměru. Dvoubřitý vrták. 15

16 SDS-Max TCT tunelový vrták z jednoho kusu Nástroj z jednoho kusu oceli Je o 30% rychlejší než tradiční nástroj ze dvou kusů Prodloužená životnost Je vhodný pro vrtací kladiva Vyrobeno v Německu SDS-Max SDS-Max TCT korunky z jednoho kusu Nástroj z jednoho kusu oceli Je o 30% rychlejší než tradiční nástroj ze dvou kusů Prodloužená životnost Dodává se s vodícím vrtákem a vyrážecím klínem Je vhodný pro vrtací kladiva Vyrobeno v Německu Vyrážecí klín 16 Vyrážecí klín Středicí vrták Středicí vrták

17 Korunkové vrtáky a středící vrtáky TCT ze dvou kusů Nástroje nejsou vhodné pro práci v kledivech těžších než 10 kg. Vyrobeno v Německu SDS-Max Vřeteno SDS-Max Vřeteno SDS-Max Vyrážecí klín Vyrážecí klín Středicí vrták Středicí vrták daptéry Uchycení daptéry SDS-Max SDS-plus

18 21 K-Hex vrtáky čtyřbřité Snadno středitelné vrtáky: Speciálně tvarovaný hrot vrtáku umožňuje precizní středění a zabraňuje skĺouznutí 21 K-Hex na tvrdých a hladkých materiálech. Optimální odsávání prachu: Velké hadice rychle odsávají prach z díry, tím snižují opotřebování a zvyšují výkon a životnost vrtáku. Přesně kulaté díry: Díky dvěma extra vysoko umístěným hrotům udělají vrtáky velmi precizně kulaté díry a poskytují špičkový výkon při vrtání železobetonu. Výborný přenos energie: Patentovaná KVS-konstrukce je nejlepším uchycením snižujícím vibrace a zlepšujícím přenos energie mezi vrtákem a hrotem. Vyrobeno v Německu Předvrtání krátkým vrtákem stejného průměru. 18

19 21 K-Hexagon TCT tunelovací vrtáky Nástroj z jednoho kusu oceli Je o 30% rychlejší než tradiční nástroj ze dvou kusů Prodloužená životnost Je vhodný pro všechna vrtací kladiva Vyrobeno v Německu K-Hex K-Hexagon TCT tunelovací vrtáky Je o 30% rychlejší než tradiční nástroj ze dvou kusů Prodloužená životnost Dodává se s vodícím vrtákem a vyrážecím klínem Je vhodný pro všechna vrtací kladiva Vyrobeno v Německu Vyrážecí klín Vyrážecí klín Středicí vrták Středicí vrták

20 Sekáče Za každým sekáčem EG stojí 150-ti letá výrobní zkušenost. Proto víme, co potřebujeme k výrobě toho nejlepšího sekáče. Velmi kvalitní sekáč musí být odolný vůči každodenním sekacím a bouracím pracem.od sekáče se, v zájmu snížení rizika zlomení, vyžaduje nízké opotřebení při přenášené velké energii úderu. S ohledem na tyto cíle klademe velký důraz na správný výběr suroviny a používáme nejnovější výrobní postupy. Základní materiál tvoří speciální slitinová ocel. Všechny sekáče se potom jednotlivě obrábějí v průběhu kování, tvarování, kalení a dalšího tepelného zpracování. Sekáče se vyrábějí velmi přesným postupem za použití znalostí z tradičního kování spojeného s moderní technologii tvarování hrotu. Tepelné zpracování je uzavřený a počítačem řízený proces, zabezpečující konstantní podmínky. Díky tomu je zaručeno, že celý sekáč je kalený na hodnotu 55 HRC. V průběhu tepelného zpracování se na celém povrchu sekáče tvoří souvislá kalená plocha. Ta zabezpečuje jeho odolnost opotřebení a jeho potřebnou flexibilitu. 1 V průběhu tvarování sekáčů se jejich povrch stane jemnozrnným a dostane speciální ochranu proti korozi. Nakonec se kvůli identifikaci sekáčů na každý napíše laserem logo EG. Životnost sekáčů prodlouží znovu překování. Sekáče od EG mají 100% kvalitu. Vyrobeno v Německu. 1 Zvětšený úhel špice 2 zajistí lepší průnik do materiálu, snazší broušení. 2 Odolné tělo sekáče absorbuje rázy, je vyrobeno z prvotřídní oceli. 3 Uchycení je velmi přesné, zajišťuje nízké opotřebení jak nástroje tak kladiva Sražení hrany na konci sekáče je prevencí před poškozením Konec sekáče je přesně plochý, takže 100% rázové energie se přenese na špici nástroje. Tipy na údržbu Doporučujeme stopku pravidelně mazat mazacím tukem (obj. číslo: ) 2. Pravidelně čistěte stopku od prachu. 3. Netlačte nadměrně na kladivo a tak i na sekáč. 4. Neskladujte sekáče při teplotách pod nulou, stane-li se to náhodou, před použitím je ohřejte. Rezavé sekáče se s velkou pravděpodobností opotřebují dříve.

21 Špičatý sekáč SDS-plus SDS-plus Plochý sekáč SDS-plus Široký sekáč SDS-plus Sekáč SDS-plus na odstraňování obkladaček Žlábkový sekáč SDS-plus

22 Špičatý sekáč SDS-Max Ideální pro širokou škálu sekacích a bouracích prací v betonu či škvárových blocích. NOVINK SDS-Max Plochý sekáč SDS-Max Ideální pro široký rozsah bourání a sekání v betonu i pro demoliční práce. NOVINK Široký sekáč SDS-Max Strhávání omítky nebo keramických obkladaček. Odstraňování těžkých usazenin rzi a okují Sekáč SDS-Max pro odstranění dlaždic SDS-Max Zalomený pro čištění zdi od omítky a keramických dlaždic

23 Drážkovací sekáč SDS-Max Pro širší drážky než další typ. Dokonalé ovládání hloubky a šířky při použití křidélek ležících na povrchu. 50 SDS-Max Drážkovací kalibrační sekáč SDS-Max Prořezává drážky do povrchu stěny pro trubky nebo pro elektrické vodiče Rydla SDS-Max Špičatý konec: tvrdší povrch, jako mají křída, šindele nebo břidlice

24 21 K-Hexagon špičatý sekáč Ideální pro široký rozsah bouracích a demoličních prací v betonu nebo škvárobetonových blocích. 21 K-Hex K-Hexagon plochý sekáč Ideální pro široký rozsah bouraní a sekání v betonu i pro demoliční práce ) ) ) T-Grip sekáč vyvinutý speciálně pro užití s kladivy s madly T. 21 K-Hexagon široký sekáč Strhávání omítky nebo keramických obkladaček. Odstraňování těžkých usazenin rzi a okují ) ) T-Grip sekáč vyvinutý speciálně pro užití s kladivy s madly T. 21 K-Hexagon na asfalt/ asfaltové směsi Vhodné pro sekání asfaltu a směsí asfaltu ale NE betonu!

25 21 K-Hexagon pěchovací nástroje Na zhutnění a zeminy či zpevnění štěrku K-Hex K-Hexagon rydla Špičatý konec: tvrdší povrch, jako mají křída, šindele nebo břidlice K-Hexagon beranidlo na zemnicí tyče a elektrody Vhodné pro zatloukání elektrod/ zemnicích tyčí. Nevhodné pro zatloukání ocelových tyčí Ochrana proti prachu Zabraňuje prachu a odpadu znečistit úchyt nástroje Ochrana proti prachu

26 SDS-Max/ 21 K-Hexagon speciální příslušenství Pěchovací nástroje plikace: Zhutňování zeminy, pěchování betonu. Zpevňování břehů, náspů. Je nutný univerzální kužel dřík. 50 SDS-Max 21 K-Hex Deska na zhutňování půdy Pěchovací deska Čištění podlah plikace: Odstraňování nečistot, zbytků lepidel, nátěru a odstraňování nadbytků materiálu z podlahy. C C C Nástroj s 1,5 listem nutný univerzální kužel dřík , Náhradní list , Náhradní list 1, , Náhradní díly pro nástroje: Náhradní upínací sada Náhradní třmen Náhradní těsnění (2 nutné)

27 Nástroje na úpravu povrchu plikace: Zdrsňování povrchu betonu před jeho znovu natřením či před jinou jeho povrchovou úpravou. Podobně lze upravit i stěny před jejich povrchovým ošetřováním. Je nutný univerzální kužel dřík. Standardní Systém držáku hřebene Uchycení SDS-Max Uchycení 21 K-Hex

28 Drill Connect Inovační a patentovaný systém Drill Connect (spojení vrtáků) je konečné řešení pro ty, kteří požadují maximální přizpůsobivost s nářadím velkoprůměrového vrtání. Přizpůsobivý: Drill connect působí jako spojení mezi strojem a vrtacími nástroji. Na jedné straně je systém úplně kompatibilní ke všem uchycením SDS-Max vrtacích nástrojů, jako například vrtáků, tunelových a jádrových vrtáků. Na protilehlé straně mezi kladivem a připojením Drill Connect lze namontovat nástavec s požadovanou délkou. Univerzální: Nástavce jsou v rozsahu délek hodících se k vrtacím kladivům buď s uchycením SDS-Max nebo s 19 šestihranným uchycením. Krátký nebo dlouhý volba je na Vás. Efektivnost nákladů: Profesionální uživatelé vždy vyžadují obojí, dlouhou i krátkou délku vrtáků a v závislosti na použití někdy dokonce stejný průměr. le nyní lze redukovat celkový počet vrtacích nástrojů za pomoci Drill Connect systému, který umožňuje výměnu průměru a délky vrtacích nástrojů v jediném jednoduchém kroku. Proto mohou uživatelé využít výhody koupě levnějších krátkých délek vtráků a prodložovat délku levnějšími nástavci, plus přizpůsobivost Drill Connectu snižuje celkové množství vrtáků, které musí nosit v své schránce a nářadím. 100% energie: Připojení Drill Connect poskytuje rychlé a bezpečné spojení mezi vrtacím nástrojem a nástavcem a proto zajišťuje, aby 100% energiebylo zcela přeneseno ke špičce vrtáku. 100 % 100% Nižší hmotnost: Kombinace krátkých vrtáků a 18 průměru prodloužení, snižuje celkovou hmotnost až o 15%. Doporučujeme, aby Drill Connect byl čištěn od betonového prachu a promazáván tukem v pravidelných intervalech (číslo součástky tuku: ) Drill Connect je vhodný jen pro vrtací nástroje nad průměrem 32 a omezený pro použití s vrtacími kladivy až do 8 kg hmotnosti. 28

29 320 SDS SDS-Max čtyřbřitý vrták (minimální 32 ) max SDS-MaxTCT korunka z jednoho kusu 320 SDS EG Drill Connect SDS SDS-Max tunelový vrták z jednoho kusu max max Hex 320 SDS-Max sekáč 750 Drill Connect Drill Connect je vhodný jen pro vrtací nástroje nad průměrem 32 a omezený pro použití s vrtacími kladivy až do 8 kg hmotnosti. Uchycení na stroji Uchycení nástroje Délka C Drill Connect SDS-Max SDS-Max C Mazací tuk Tento tuk byl vyvinut speciálně k mazání a ochraně jak stroje tak nástroje a prodlužuje životnost. Nanáší se přímo na dřík nástroje. Obsah 50 g. Mazací tuk Kusy prodloužení Uchycení na stroji Uchycení nástroje Délka C C SDS-Max prodloužení SDS-Max SDS-Max SDS-Max prodloužení SDS-Max SDS-Max SDS-Max prodloužení SDS-Max SDS-Max Drážkované prodlouž. drážkované SDS-Max Drážkované prodlouž. drážkované SDS-Max Hex prodlouž. 19 Hex SDS-Max Hex prodlouž. 19 Hex SDS-Max C C 29

30 Název SDS-plus Vrták Vhodné pro EG, tlas Copco, Milwaukee, osch, Dewalt, Hilti, Hitachi, Kango, Makita, Ryobi SDS-plus Sekáč EG, tlas Copco, Milwaukee, osch, Dewalt, Hilti, Hitachi, Kango, Makita, Ryobi SDS-Max Vrták EG, tlas Copco, Milwaukee, osch, Dewalt, Hilti, Hitachi, Kango, Makita, Ryobi SDS-Max Sekáč EG, tlas Copco, Milwaukee, osch, Dewalt, Hilti, Hitachi, Kango, Makita, Ryobi 75, Drážkový hriadeľ Vrták EG, tlas Copco, Milwaukee, osch, Dewalt, Hilti, Hitachi, Kango, Makita, Metabo Točivý drážkový hriadeľ Sekáč EG, tlas Copco, Milwaukee, osch, Dewalt, Hilti, Hitachi, Kango, Makita, Metabo Hexagon Vrták Hitachi, Makita Hexagon Sekáč Hitachi, Makita 19 K-Hexagon Sekáč Kango Hexagon Sekáč EG, tlas Copco, Milwaukee, osch, Dewalt, Ryobi K-Hexagon Vrták Hitachi, Kango, Makita, Milwaukee K-Hexagon Sekáč Hitachi, Kango, Makita, Milwaukee 2 28 Hexagon Sekáč EG, tlas Copco, Milwaukee Hexagon Sekáč tlas Copco, Kango, Milwaukee

31 Vrtáky do kamene Karbidový hrot s řeznými hranami broušenými diamantem se 130. Pro vrtání v cihlách, zdivu, omítce, břidlici a všech přírodních kamenech Sada vrtáků do kamene (5 kusů). Plastová kazeta s 4/5/6/8/

32 Vrtáky do betonu DIN 8039 Diamantem broušená karbidová špička se dvěma řeznými hranami pro vrtání v cihlách, dlaždicích, mramoru, betonu, omítce, břidlici, žule, dutých cihlách, keramice, kamenné dlažbě a všech přírodních kamenech. Vyrobeno v Německu , , , , , , , , Sada vrtáků do betonu (5 kusů) Plastová kazeta s 4/5/6/8/10. Sada vrtáků do betonu (8 kusů) Plastová kazeta s 3/4/5/6/7/8/9/10. 32

33 S Plus vrtáky na beton DIN 8039 Tyto velmi kvalitní S Plus vrtáky na beton mají jedinečně tvarovanou špici s centrováním a s H-spirálovou drážkou k dosažení maximální rychlosti vrtání a delší životnosti v tak tvrdých materiálech, jako beton, plynový beton, zdivo, lomový kámen, umělý kámen, keramické dlaždice, břidlice a nebo žula. Vrtáky od 12 průměru jsou multi-listovou stopkou, aby nedocházelo k prokluzování ve sklíčidle. NOVINK Vyrobeno v Německu , , Sada vrtáků na beton S-plus (5 kusů) Plastová kazeta s 4/5/6/8/10. Sada vrtáků na beton S-plus (7 kusů) Plastová kazeta s 4/5/5,5/6/7/8/10. Se stopkou s ploškami. 33

34 Víceúčelové vrtáky Vrtáky jsou určeny pro vrtání do kovu, dřeva a kamene, ale pouze v režimu vrtání bez příklepu! Příklep nezapínejte používáte-li tyto vrtáky. Vrtáky jsou ideální pro řemeslníky, kteří potřebují vrtat do různých materiálů. Vyrobeno v Německu , , Multifunkční vrtáky (7 kusů) Plastová kazeta s 3/4/5/6/6/8/10. Vrtáky pro sklo a dlaždice Vhodné pro sklo, dlaždice, zrcadla, keramiku. Vyrobeno v Německu

35 Ideální řešení při vrtání v interierech. Již bez prachu na nábytku a kobercích. Univerzální: Xtractor může být použit se všemi typy domácích I průmyslových vysavačů s průměrem hadice od ,9% prachu je absorbováno Volné ruce: Xtractor se přisaje ke zdi podtlakem vyvozeným vysavačem a potřeba žádný nástroj na jeho držení Vhodné pro vrtání děr do průměru 16. Xtractor je vyroben z vysoce kvalitního materiálu odolného proti rozbití vhodný pro různé prostředí a použití. Možnosti použití: ideální pro elektrické-, vodovodní-, topenářské- a ventilační práce, pro tesaře a pro vrtací práce na takových místech, kde prach působí problém, jako napr. serverové prostory nemocmice byty/ kanceláře továrny na zpracování potravin. Vyrobeno v Německu. Xtractor Xtractor

36 Rychlost vrtání Dole uvedená tabulka poskytuje informace o doporučených otáčkách na dosažení nejefektivnejší rychlosti vrtání. Tabulka slouží jen na informování uživatele, skutečně ideální otáčky závisí na uživateli a na vrtaném materiálu. Při vrtání do kovu používejte chladicí kapalinu a mazací tuk. To prodlužuje životnost nástroje. Spirálové vrtáky ot./min Rozsah optimálních otáček v ot./min Průměr spirálového vrtáku Forstnerovy vrtáky ot./min Rozsah optimálních otáček v ot./min Průměr Forstnerova vrtáku HSS vrtáky Rychlost vrtání je uvedená v otáčkách za minutu (1/min). 36 Průmer vrtáků Řezní olej Terpentýn Řezní olej Řezní olej/ Řezní olej Řezní olej/ Terpentýn Terpentýn N/ 2 = Pevnost v tahu Ocel < 800 N/ 2 ot./min Hliník ot./min Litiny ot./min Farebné kovy ot./min Rozsd. ocel <1000 N/ 2 ot./min Vörösréz ot./min

37 Spirálové vrtáky do dřeva Pro náročné, přesné vrtání v měkkém i tvrdém dřevu, v trámech o velkém průřezu, ve styčnících, podlahových prknech, dřevotřísce a překližce Vrtáky do dřeva (6 kusů) Dřevěná schránka s 8/10/12/14/16/18 x 230. Vrtáky do dřeva (6 kusů) Dřevěná schránka s 10/12/14/16/18/20 x

38 Vrtáky na dřevo s 1 4 šestihranným uchycením 1 4 šestihranné uchycení shodné s DIN 3126 E 6.3. Tyto vrtáky jsou vhodné na přímé upnutí ve sklíčidle akumulátorového i síťového nářadí a nebo v magnetickém držáku bitů. Vyrobené z jednoho kusu kvalitní oceli: přesnější centrování větší odolnost a tím i minimální lámavost E formovaná špička pro lepší centrování. Typ H šroubovice pro maximální rychlost vrtání a rychlé odstranění třísek. Vhodný pro vrtání do hobry, překližky, dřevotřísky a všech druhů měkkého i tvrdého dřeva. NOVINK Ploché vrtáky Vrtáky do dřeva (5 kusů). Plastová kazeta s 4/5/6/8/ Ploché vrtáky s velkým průměrem. Vhodné pro vrtání v přírodním tvrdém a měkkém dřevu, dřevotřísce ideální pro dveřní zámky, zádlaby, elektrikářskou a instalatérskou práci. 1 4 šestihran (DIN 6.3) pro přímé vložení do nářadí či bezpečné upnutí do sklíčidla. Střední hrot pro přesné navedení do polohy a ostrá křídla pro zlepšené provedení řezu. Prodloužení Prodloužení

39 Forstnerovy vrtáky Střední hrot pro přesné navedení vrtáku, obvodové břity zajišt ují vrtání bez štěpin a přesné otvory. Vhodné pro náročné aplikace v měkkém i tvrdém dřevu, v dýhovaných dřevěných deskách, laminovaných deskách, dřevotřísce a překližce Forstnerovy vrtáky (5 kusů) Dřevěná schránka s 15/20/25/30/35. TCT Forstnerovy vrtáky Speciální wolfram karbidové vrtáky s dlouhou životností. Vhodné pro vrtání tvrdých dřev, dřevotřísek, skelnéholaminátu a polaminovaného dřeva TCT Forstnerovy vrtáky (5 kusů) Dřevěná schránka s 15/20/25/30/35. 39

40 Vrtáky s břitem a bodcem DIN 7487 E Vhodné pro vrtání v tvrdých deskách, překližce, dřevotřísce a veškerém přírodním tvrdém a měkkém dřevu Sada vrtáků do dřeva (5 kusů). Plastová kazeta s 4/5/6/8/ Sada vrtáků do dřeva (8 kusů). Plastová kazeta s 3/4/5/6/7/8/9/ HSS lanové vrtáky DIN 7490 Vyráběné z oceli HSS pro zvýšenou životnost. Vhodné pro vrtání hlubokých děr do dřeva, sádrokartonu a kovových kanálů. Vyráběné podle DIN 7490 a podřizují se German Employer s Liability Insurance ssociation (Německé asociaci pojištění odpovědností zaměstnavatele) v rámci bezpečnostních požadavků pro stavební průmysl. Tělo vrtáku je spojeno s válcovitým vřetenem prostřednictvím závitu, proto eliminuje riziko lomu a dává záruku absolutní koncentricity. Malý úhel stoupání a rozšířené drážky zabezpečí rychlé odstranění třísek bez ucpávání. Vyrobeno v Německu. NOVINK

41 Geometrie hrotu spirálového vrtáku Tvar Použití Charakteristika Normální špička Standardní vrtání do železných/ neželezných kovů a dřeva. Široký břit dává vrtáku robustnost a odolnost stranovým tlakům Díky širokému břitu lze působit větším přítlakem. Snadno se ostří. Špičatý břit DIN 1412 Vrtání do litiny vrtáky s velkým průměrem. Dobré a lehké centrování. Vyžaduje malý přítlak asi o 30% menší než normální špičatý vrták. Špicatý sekáč Špička DIN 1412 Pro vrtání do velmi tvrdých ocelí a slitin. Vhodný pro vrtání do tenkých materiálů. Robustní a odolný bočním tlakům. Dělená špice DIN 1412 C Pro vrtání do velmi tvrdých ocelí a slitin. Vhodný pro hluboké vrtání. Výborné vynášení prachu činí vrták ideálním pro hluboké vrtání. Výborné středění vrtáku. Vyžaduje malý pŕítlak. Dvojitá špička pro litinu DIN 1412 D Pro vrtání litiny. Rozšířené hlavní břity snižují opotřebení na hranách, prodlužují životnost. Dobrý odvod tepla. Odolný bočním tlakům. Středový břit DIN 1412 E Pro vrtání kovu a tenkých materiálů. Snadné středění. Vyžaduje malý pŕítlak. Při vrtání tenkých materiálů se nezasekne. Přesný a čistý otvor. Špička U Velký vrtací výkon ve velmi tvrdých ocelích jako je například nerez. Snadné středění. Vznikají malé železné piliny vyvíjí se málo tepla, rychlý odběr materiálu. 41

42 Vrtáky do kovu HSS-Rollforged DIN Vrtáky na kov kované na válcích DIN 338. Povrch vrtáku umožňuje rychlý odvod železných pilin. Řezná hrana je skosená pod úhlem 118. Vhodné pro vrtání v oceli, litině legovaných nebo nelegovaných materiálech a pro všechny obecné práce v materiálech nad 800 N/m 2. arva: černá. 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , Vrtáky na kov HSS-G s krátkou stopkou DIN 338 Vrtáky do kovu HSS-G so stopkou , , , , , , , , , , , , , ,

43 Vrtáky na kov HSS-Kované na válcích DIN 338 balení 5 a 10 Vrtáky na kov kované na válcích DIN 338. Povrch vrtáku umožňuje rychlý odvod železných pilin. Řezná hrana je skosená pod úhlem 118. Vhodné pro vrtání v oceli, litině legovaných nebo nelegovaných materiálech a pro všechny obecné práce v materiálech nad 800 N/m 2. arva: černá , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Vrtáky na kov HSS-kované DIN 338 Vrtáky HSS-R (19 kusů). Plastová kazeta s 1/1,5/2/2,5/3/3,5/4/4,5/5/ ,5/6/6,5/7/7,5/8/8,5/9/9,5/10. Vrtáky HSS-R (25 kusů). Plastová kazeta s 1/1,5/2/2,5/3/3,5/4/4,5/5/ 5,5/6/6,5/7/7,5/8/8,5/9/9,5/10/10,5/11/11,5/ 12/12,5/

44 Vrtáky na kov HSS-G DIN 338 Vráky na kov HSS-Ground DIN 338. Povrch vrtáku umožňuje rychlý odvod železných pilin. Leštěný povrch. Řezná hrana je skosená pod úhlem 118. Vhodné pro vrtání v oceli, litině, legovaných nebo nelegovaných materiálech a pro všechny obecné práce v materiálech nad 800 N/m 2, v dřevě a plastu. arva: stříbrná. alení: plastové pouzdro. 118 Vrtáky na kov HSS-G DIN 338 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , Vrtáky HSS-G (19 kusů). Plastová kazeta s 1/1,5/2/2,5/3/3,5/4/4,5/5/ ,5/6/6,5/7/7,5/8/8,5/9/9,5/10. Vrtáky HSS-G (25 kusů). Plastová kazeta s 1/1,5/2/2,5/3/3,5/4/4,5/5/ 5,5/6/6,5/7/7,5/8/8,5/9/9,5/10/10,5/11/11,5/ /12,5/13. 44

45 Vrtáky na kov HSS-G DIN 338, balení po 5 a 10 Vráky na kov HSS-Ground DIN 338. Povrch vrtáku umožňuje rychlý odvod železných pilin. Leštěný povrch. Řezná hrana je skosená pod úhlem 118. Vhodné pro vrtání v oceli, litině, legovaných nebo nelegovaných materiálech a pro všechny obecné práce v materiálech nad 800 N/m 2, v dřevě a plastu. arva: stříbrná. alení: plastový kontejner , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
