1 Návod k obsluze a servisu Základní řídicí jednotka Logamatic BC10 Pro odbornou firmu a obsluhu Před uvedením do provozu a servisem pečlivě pročtěte /2009 CZ

2 Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Bezpečnostní upozornění Údaje o výrobku Prohlášení o shodě Používání k určenému účelu Čištění základní řídicí jednotky Obsluha základní řídicí jednotky Ovládací prvky na BC Zapnutí a vypnutí Nastavené maximální teploty kotle pro provoz vytápění Nastavení požadované teploty teplé vody LED hořáku (ZAP/VYP) Vynulování poruch (Reset) Volba ručního provozu Zobrazení provozního stavu Pro odborníky Zasunutí obslužné jednotky Demontáž základní řídicí jednotky Start provozu se sníženým zatížením Provedení testu spalin Nastavení parametrů Omezení vytápěcí zátěže Doba doběhu čerpadla Teplá voda Otáčky ventilátoru hořáku Diagnostika poruch Resetování intervalu údržby Ochrana životního prostředí/ Likvidace odpadu Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

3 Vysvětlení symbolů a bezpečnostní pokyny 1 1 Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražné pokyny Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým nebo středně těžkým poraněním osob. VAROVÁNÍ signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít k poranění osob ohrožující život. Důležité informace Další symboly Symbol B Výstražné pokyny jsou v textu označeny výstražným trojúhelníkem podloženým šedou barvou a opatřeny rámečkem. Hrozí-li nebezpečí úrazu elektrickým proudem, je vykřičník ve výstražném trojúhelníku nahrazen symbolem blesku. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Význam požadovaný úkon křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu výčet/položka seznamu (2. rovina) Tab Bezpečnostní upozornění Instalace a uvedení do provozu B Aby byla zaručena bezchybná funkce, dodržujte tento návod k obsluze a servisu. B Přečtěte si a dodržujte bezpečnostní upozornění a pravidla chování: B Instalaci a uvedení do provozu smějí provádět pouze kvalifikovaní a školení instalatéři. Použití B Přístroj používejte pouze v souladu s jeho určením a ve spojení s uvedenými regulačními systémy. B Při instalaci a provozu se ři te předpisy a normami platnými v zemi určení. B Používejte pouze originální náhradní díly. Ohrožení života elektrickým proudem B Zajistěte, aby práce na elektrickém zařízení prováděli pouze autorizovaní odborní pracovníci. B Dodržujte připojovací schéma. B Před započetím práce na elektrickém zařízení odpojte přístroj kompletně od elektrické sítě a zajistěte proti neúmyslnému zapnutí. B Zkontrolujte, zda není přítomné napětí. B Přístroj nemontujte do vlhkých místností. Nebezpečí opaření B Zajistěte, aby byl za účelem omezení odběrové teploty max. na 50 C nainstalován termostaticky řízený směšovač. Poškození zařízení mrazem Není-li topný systém v provozu nebo je zablokován v důsledku poruchy, může při mrazu zamrznout. B Topný systém proto ponechte neustále zapnutý. B Aktivujte protizámrazovou ochranu. B V případě poruchy: Poruchu neprodleně odstraňte. Poškození v důsledku chyb při obsluze Chyby při obsluze mohou způsobit újmu na zdraví osob a materiální škody. B Nedovolte, aby s tímto přístrojem manipulovaly děti nebo aby se stal předmětem jejich hry. B Zajistěte, aby k přístroji měly přístup pouze osoby, které jsou schopné jej odborně obsluhovat. Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 3

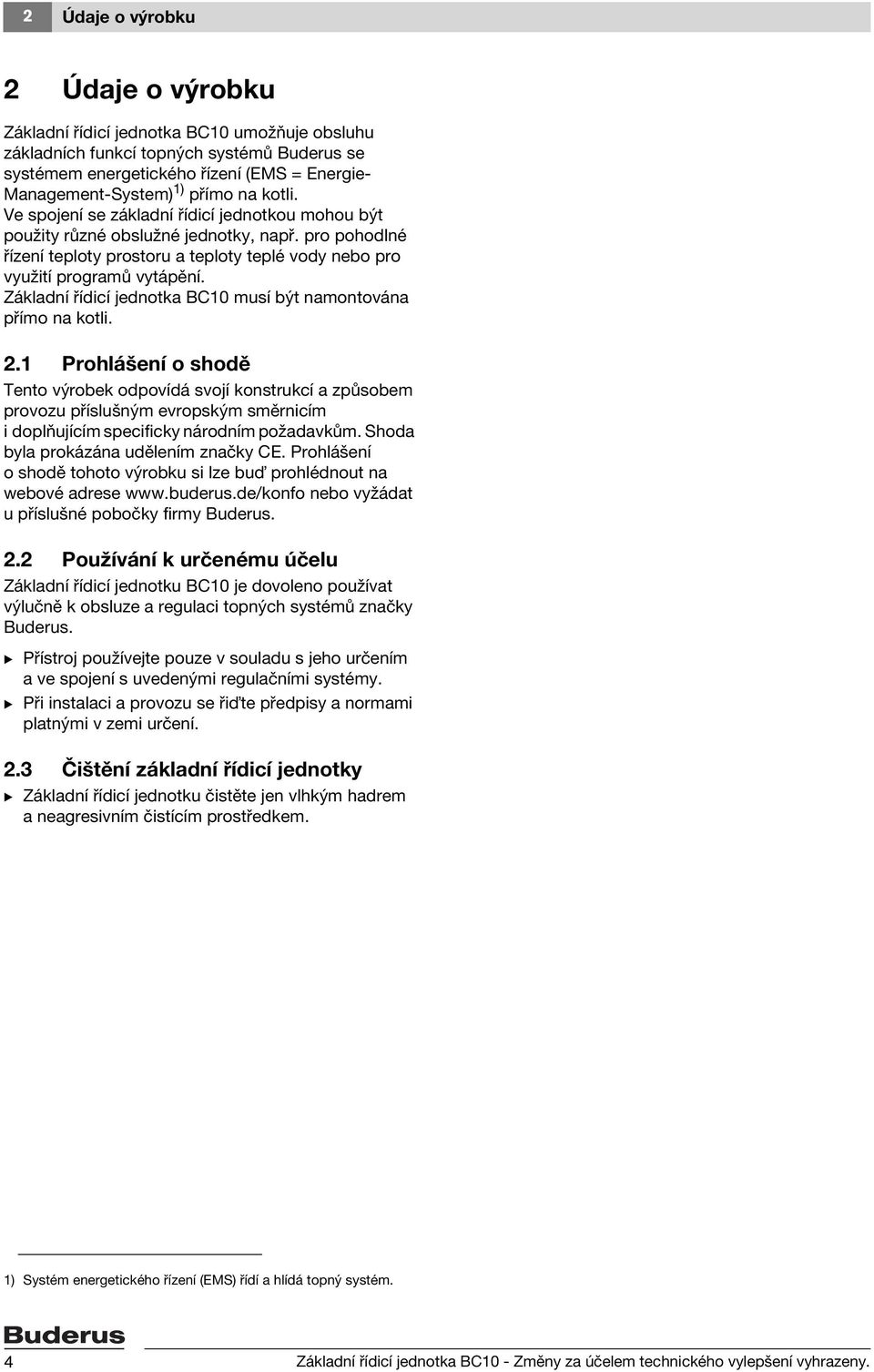

4 2 Údaje o výrobku 2 Údaje o výrobku Základní řídicí jednotka BC10 umožňuje obsluhu základních funkcí topných systémů Buderus se systémem energetického řízení (EMS = Energie- Management-System) 1) přímo na kotli. Ve spojení se základní řídicí jednotkou mohou být použity různé obslužné jednotky, např. pro pohodlné řízení teploty prostoru a teploty teplé vody nebo pro využití programů vytápění. Základní řídicí jednotka BC10 musí být namontována přímo na kotli. 2.1 Prohlášení o shodě Tento výrobek odpovídá svojí konstrukcí a způsobem provozu příslušným evropským směrnicím i doplňujícím specificky národním požadavkům. Shoda byla prokázána udělením značky CE. Prohlášení o shodě tohoto výrobku si lze bu prohlédnout na webové adrese nebo vyžádat u příslušné pobočky firmy Buderus. 2.2 Používání k určenému účelu Základní řídicí jednotku BC10 je dovoleno používat výlučně k obsluze a regulaci topných systémů značky Buderus. B Přístroj používejte pouze v souladu s jeho určením a ve spojení s uvedenými regulačními systémy. B Při instalaci a provozu se ři te předpisy a normami platnými v zemi určení. 2.3 Čištění základní řídicí jednotky B Základní řídicí jednotku čistěte jen vlhkým hadrem a neagresivním čistícím prostředkem. 1) Systém energetického řízení (EMS) řídí a hlídá topný systém. 4 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

5 Obsluha základní řídicí jednotky 3 3 Obsluha základní řídicí jednotky Základní řídicí jednotka BC10 umožňuje obsluhu základních funkcí topného systému. Za tím účelem disponuje mj. následujícími funkcemi: zapnutí / vypnutí topného systému zadání požadované teploty teplé vody a maximální teploty kotle v provozu vytápění zobrazení okamžitého stavu 3.1 Ovládací prvky na BC TD Obr. 1 Ovládací prvky 1 Provozní vypínač ZAP/VYP 2 Otočný knoflík k nastavení požadované teploty teplé vody 3 LED Příprava teplé vody 4 Displej pro zobrazení provozního stavu 5 Otočný knoflík pro maximální teplotu kotle v provozu vytápění 6 LED Požadavek tepla 7 Místo pro zasunutí jedné obslužné jednotky, např. RC3x nebo pro clonu 8 LED Hořák (ZAP/VYP) 9 Připojovací zdířka pro konektor diagnostiky 10 Tlačítko Zobrazení stavu 11 Tlačítko Kominík pro spalinový test a ruční provoz 12 Tlačítko Reset (odrušovací tlačítko) Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 5

6 3 Obsluha základní řídicí jednotky 3.2 Zapnutí a vypnutí NEBEZPEČÍ: Ohrožení života elektrickým proudem! B V případě nebezpečí vypněte kompletně topný systém nouzovým vypínačem, nebo jej pomocí domovního jističe odpojte od elektrické sítě. 3.3 Nastavené maximální teploty kotle pro provoz vytápění Pomocí otočného knoflíku pro maximální teplotu kotle [1] můžete nastavit horní hranici teploty kotlové vody pro provoz vytápění. Toto omezení neplatí pro přípravu teplé vody. B Zapnutí prove te přepnutím provozního vypínače [1] do polohy 1. Tím zapnete celý topný systém. Zobrazení stavu na základní řídicí jednotce svítí a ukazuje aktuální teplotu kotlové vodyve C. B Vypnutí prove te přepnutím provozního vypínače [1] do polohy 0. Obr. 3 Otočný knoflík pro maximální teplotu kotle v provozu vytápění Obr. 2 Zapnutí a vypnutí základní řídicí jednotky Vysvětlení 0 Provoz vytápění je vypnutý (popř. pouze provoz teplé vody) ) Teplota se na BC10 nastaví pevně a nelze ji obslužnou jednotkou změnit. 2) Aut Tab. 2 Teplota je automaticky zjiš ována z topné křivky pomocí obslužné jednotky RC3x. Není-li připojena žádná obslužná jednotka, platí 90 C jako maximální teplota kotlové vody. 2) Možnosti nastavení na otočném knoflíku maximální teplota kotle 1) Ve spojení s obslužnou jednotkou RC3x je třeba vždy zvolit nastavení Aut. 2) Všechny regulační funkce obslužné jednotky (např. program vytápění, přepnutí léto-zima) zůstávají aktivní. Kontrolka pod otočným knoflíkem svítí, jeli vytápění zapnuté a existuje-li požadavek tepla. 6 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

7 Obsluha základní řídicí jednotky Nastavení požadované teploty teplé vody Požadovanou teplotu teplé vody v zásobníku teplé vody zadejte otočným knoflíkem pro požadovanou teplotu teplé vody [1]. 3.5 LED hořáku (ZAP/VYP) Světelná dioda (LED) signalizuje stav hořáku. Příprava teplé vody se provádí vždy při maximálně přípustné teplotě kotle. Obr. 5 LED hořáku (ZAP/VYP) Obr. 4 Otočný knoflík k nastavení požadované teploty teplé vody Stav Vysvětlení ZAP Hořák v provozu. Kotlová voda se ohřívá. VYP Hořák vypnutý. Teplota kotlové vody je v požadovaném rozmezí, nebo není žádný požadavek tepla. Tab. 4 Význam LED Vysvětlení 0 Otopná tělesa nejsou zásobována (pouze provoz teplé vody). Eco 1) Energeticky úsporný provoz 2), teplota teplé vody 60 C Klesla-li teplota výrazně, dojde nejprve k ohřevu teplé vody na 60 C. Tím se sníží počet startů hořáku a ušetří energie. V první chvíli však může být voda o něco chladnější Teplota se pevně nastaví na BC10 a obslužnou jednotkou nemůže být dále změněna 2). Aut Teplota se nastavuje na obslužné jednotce (např. RC3x). Není-li připojena žádná obslužná jednotka, platí 60 C jako teplota teplé vody. Tab. 3 Možnosti nastavení otočného knoflíku požadovaná teplota teplé vody 1) Tato funkce je optimalizovaná pro přístroje s integrovanou přípravou teplé vody (kombinované přístroje, např. GB132T). Ve spojení s jinými kotli doporučujeme nastavení Aut, je-li k dispozici obslužná jednotka (jinak přímé nastavení na jednotce BC10). 2) Program vytápění (spínací hodiny) obslužné jednotky zůstává aktivní, z tohoto důvodu nebude v nočním provozu připravována teplá voda. Během doby ohřevu teplé vody v zásobníku TV na přednastavenou požadovanou teplotu svítí LED pod otočným knoflíkem. Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 7

8 3 Obsluha základní řídicí jednotky 3.6 Vynulování poruch (Reset) Pokud se hořák (hořákový automat) nachází v poruchovém stavu, můžete poruchu vynulovat stisknutím tlačítka Reset. To je však nutné pouze u blokačních poruch. Provozní poruchy se resetují automaticky, jakmile je odstraněna jejich příčina. B Abyste resetovali poruchu, stiskněte tlačítko Reset. Během resetování se na displeji objeví re. 3.7 Volba ručního provozu V ručně řízeném provozu může být topný systém provozován nezávisle na použité obslužné jednotce. Kotel je v činnosti s teplotou kotlové vody nastavenou pomocí pravého otočného knoflíku jako teplotou požadovanou. V průběhu ručně řízeného provozu bliká na displeji desetinná tečka. B Stiskněte tlačítko d ( kominík ) na dobu delší než 8 sekund, dokud nezačne blikat desetinná tečka na displeji. B Na pravém otočném knoflíku nastavte požadovanou teplotu kotlové vody (výstupní teplotu kotlové vody). B Pro ukončení ručně řízeného provozu stiskněte tlačítko d znovu. Po vypnutí napájecího napětí nebo výpadku proudu již nebude ruční provoz aktivní. B Aby topný systém zůstal v provozu (zejména při nebezpečí mrazu), aktivujte po zapnutí znovu ruční provoz. Obr. 6 Tlačítko Reset (odrušovací tlačítko) Pro stacionární kotle: Není-li možné poruchu odstranit, je bu ještě příliš vysoká teplota kotle, nebo musí být na digitálním hořákovém automatu SAFe proveden reset. Vrátí-li se hořák po resetu znovu do stavu poruchy, uvědomte prosím Vaši odbornou topenářskou firmu. Obr. 7 Volba ručního provozu 8 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

9 Obsluha základní řídicí jednotky Zobrazení provozního stavu Displej základní řídicí jednotky BC10 zobrazuje provozní stav topného systému. V případě poruchy se na zobrazení stavu objeví přímo porucha nebo výstraha. U poruch uvědomte prosím Vaši odbornou topenářskou firmu a sdělte jí servisní a poruchový kód. Výstrahy a poruchy závisí na použitém kotli. Bližší informace ke kódům najdete v popisu příslušného kotle. U zablokovaných poruch zobrazení stavu bliká. Výchozí stav: V normálním provozním stavu se zobrazí aktuální teplota kotle, např. 60 C. B Zobrazuje-li displej poruchu nebo výstrahu, např. H7 nebo 2E ( kapitola 4.6). Další zobrazení stavu: B Pro přechod na další zobrazení stavu stiskněte tlačítko e ( zobrazení stavu ). P1.2: Aktuální provozní tlak (podle typu kotle, jen je-li k dispozici snímač tlaku) B Pro přechod na další zobrazení stavu tlačítko e stiskněte znovu. 0Y: Provozní stav (displejový kód) B Pro přechod na další zobrazení stavu tlačítko e stiskněte znovu. 60: Zobrazí se opět teplota kotle. Obr. 8 Displej pro zobrazení stavu Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 9

10 4 Pro odborníky 4 Pro odborníky Montážní a servisní práce smí zásadně provádět pouze odborná a oprávněná topenářská firma. 4.1 Zasunutí obslužné jednotky B Odpojte topný systém od elektrické sítě. B V případě, že topíte plynem: Uzavřete plynový ventil. Obslužná jednotka může být namontována bu v obytné místnosti nebo na základní ovládací jednotce BC Stiskněte současně odjiš ovací jazýčky clony nahoře a dole. 2. Sejměte clonu ze základní desky ve směru šipky. 4.2 Demontáž základní řídicí jednotky NEBEZPEČÍ: Ohrožení života elektrickým proudem! B Zajistěte, aby práce na elektrickém zařízení prováděli pouze autorizovaní odborní pracovníci. B Před otevřením regulačního přístroje odpojte topný systém od el. napájení. B Zabezpečte topný systém proti náhodnému zapnutí. 1. Povolte oba šrouby horního krytu regulačního přístroje MC Horní kryt sejměte směrem nahoru. Obr. 9 Sejmutí clony 3. Obslužnou jednotku zavěste ve směru šipky na horní hranu základní desky. 4. Lehce zatlačte na obslužnou jednotku ve směru šipky, dokud se nezaklesne. Obr. 11 Sejmutí horního krytu 3. Uvolněte konektory od regulačním ho přístroje. 4. Základní řídicí jednotku sejměte z regulačního přístroje Obr. 12 Demontáž základní řídicí jednotky Obr. 10 Zavěšení obslužné jednotky RC3x 10 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

11 Pro odborníky Start provozu se sníženým zatížením Během testu spalin můžete kotel provozovat se sníženým výkonem kotle (požadovanou teplotou kotle), např. za účelem nastavení plynového ventilu. Redukce výkonu platí jen po dobu trvání testu spalin. Provoz se sníženým zatížením je možný jen u dvoustupňových nebo modulovaných hořáků. Nejmenší možné nastavení závisí na hořáku. B Stiskněte tlačítko d ( kominík ) na dobu delší než 2 sekundy, dokud nezačne blikat desetinná tečka na displeji. B Pro uskutečnění provozu s částečným zatížením stiskněte současně tlačítko d a tlačítko e na dobu pěti sekund. B Pro procentuální snížení jmenovitého výkonu kotle stiskněte tlačítko Reset. Příklad L50.: Výkon kotle je snížen na 50 % jmenovitého výkonu. B Abyste procentuálně zvýšili výkon kotle, stiskněte tlačítko d. 4.4 Provedení testu spalin Tlačítko d ( kominík ) použije Váš kominík pro test spalin. Regulace vytápění pracuje 30 minut se zvýšenou teplotou na výstupu. V průběhu testu spalin svítí na displeji desetinná tečka. B Stiskněte tlačítko d na dobu delší než 2 sekundy, dokud nezačne svítit desetinná tečka na displeji. Obr. 14 Provedení testu spalin B Prove te test spalin. B Pro ukončení testu spalin tlačítko d stiskněte znovu. Obr. 13 Start provozu se sníženým zatížením Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 11

12 4 Pro odborníky 4.5 Nastavení parametrů Obsluha programovacího režimu B Abyste se dostali do programovacího režimu, stiskněte současně tlačítko d ( kominík ) a e ( zobrazení stavu ) na dobu pěti sekund. B Pro přechod k dalšímu parametru stiskněte tlačítko e. B Pro redukci hodnoty parametru ( ) stiskněte tlačítko Reset. B Pro zvýšení hodnoty parametru (+) stiskněte tlačítko d. Po pěti minutách bez stisknutého tlačítka se programovací režim opustí Doba doběhu čerpadla Parametrem F5 lze určovat dobu doběhu kotlového čerpadla v minutách. Parametr se pozná podle písmene F. Nastavení F1d znamená trvalý provoz kotlového čerpadla. Doba doběhu čerpadla F Rozsah nastavení 1 60 min 24h(F1d) Základní nastavení 5 min Teplá voda Parametrem C0 lze stanovit, zda kotel bude připravovat teplou vodu. Parametr se pozná podle písmene C. V nastavení 0 je deaktivována i protizámrazová ochrana potrubí pitné vody. Teplá voda C Rozsah nastavení 0 (žádná teplá voda) 1 (teplá voda) Základní nastavení v závislosti na kotli Obr. 15 Nastavení parametrů Omezení vytápěcí zátěže Pomocí parametru L-- je možné snížit výkon hořáku pro provoz vytápění (jen u dvoustupňových nebo modulovaných hořáků). Tím se prodlouží doba chodu hořáku a počet startů hořáku se sníží. V závislosti na dimenzování topného systému se tím ušetří energie. Parametr se pozná podle písmene L. Nastavení L-- znamená, že jmenovitý výkon kotle není omezen. Omezení vytápěcí zátěže L xx Rozsah nastavení xx 99 % 100 % (L--) Základní nastavení 100 % (L--) Nejmenší možné nastavení závisí na hořáku Snižujete-li výkon hořáku, zpomaluje se rychlost ohřevu topného systému. Při příliš silném snížení výkonu hořáku může dojít ke zhoršení komfortu. B Dbejte na to, aby nastavená hodnota byla vyšší než pro budovu maximálně potřebný výkon hořáku Otáčky ventilátoru hořáku Pomocí parametrů 1. a 2. je možno upravovat množství přiváděného spalovacího vzduchu. Je tak možno nastavit hořák při uvedení do provozu. Úprava vzduchu 1. stupně: 1. Úprava vzduchu 1. stupně: 2. Parametry se zobrazují jen u kotlů s digitálními hořákovými automaty SAFe a u hořáků, u nichž je tato úprava elektronicky možná. Rozsah nastavení Základní nastavení 9 +9 závisí na hořáku 9 +9 závisí na hořáku 12 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

13 Pro odborníky Diagnostika poruch Displej základní řídicí jednotky BC10 zobrazuje provozní stav topného systému. V případě poruchy se na zobrazení stavu objeví přímo porucha nebo výstraha. V případě poruch uvědomte prosím Vaši odbornou topenářskou firmu a sdělte jí servisní a poruchový kód. Výstrahy a poruchy závisí na použitém kotli. Bližší informace ke kódům najdete v popisu příslušného kotle pro vytápění. U zablokovaných poruch zobrazení stavu bliká. B Pro přechod k jinému stavu zobrazení stiskněte tlačítko e. Obr. 16 Displej pro zobrazení stavu Podle konkrétního provozního stavu mohou být zobrazována následující zobrazení stavu: Zobrazení (příklady) Rozsah hodnot Význam Provozní stav/odstranění 60 1) číslo Aktuální teplota kotlové vody Normální provozní stav P1.5 > P1.0 Aktuální provozní tlak 2) HAH Interval údržby po provozních hodinách nebo po datu je aktivován. H Provozní hlášení: aktuální stav EMS P0.8/H7 1) (střídavě) P p1.0 Výstraha 2) : Provozní tlak je příliš nízký (mezi 0,2 a 1,0 baru). H Provozní hlášení: aktuální stav EMS 60 číslo Aktuální teplota kotlové vody Výstraha B Naplňte topný systém. Je-li provozní tlak větší než 1,0 baru, změní se displej po 10 minutách na standardní zobrazení pro normální provozní stav. P0.8 P p1.0 Aktuální provozní tlak (jen s digitálním snímačem tlaku) 2) P0.1 1) (bliká) < P0.2 Chyba 2) : Provozní tlak je příliš nízký. (< 0,2 baru) 207 číslo > 200 Kód poruchy Tab číslo Aktuální teplota kotlové vody P0.1 < P0.2 Aktuální provozní tlak 2) Možná zobrazení stavu Chyba Provozní tlak je příliš nízký. Hořák a kotlové čerpadlo jsou vypnuty. Protizámrazová ochrana je aktivní až do 0,1 baru. B Naplňte topný systém. Je-li provozní tlak větší než 1,0 baru, změní se displej po 10 minutách na standardní zobrazení pro normální provozní stav. B Odstraňte poruchu tlačítkem Reset. Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 13

14 4 Pro odborníky Zobrazení (příklady) Rozsah hodnot Význam Provozní stav/odstranění H8 1) H00...H99 Údržba: Potřeba údržby. Servisní hlášení (Hlášení údržby) H Provozní hlášení: aktuální stav EMS 60 číslo Aktuální teplota kotlové vody P1.5 > P1.0 Okamžitý provozní tlak 2) B Uvědomte prosím Vaši odbornou topenářskou firmu a nechte provést údržbu. Význam servisních kódů ( servisní návod příslušného kotle). 2E 1) (částečně bliká) kombinace písmen a číslic Servisní kód 207 číslo > 200 Kód poruchy 60 číslo Aktuální teplota kotlové vody P1.5 > P1.0 Aktuální provozní tlak 2) HAH Interval údržby po provozních hodinách nebo po datu je aktivován. Závada B Uvědomte Vaši odbornou topenářskou firmu a, je-li to možné, sdělte jí servisní a poruchový kód. B Bliká-li zobrazení (blokační porucha), stiskněte tlačítko Reset pro vynulování poruchy. Nebliká-li zobrazení (provozní porucha), resetuje se porucha automaticky, když se příčina odstraní. B Přetrvává-li provozní porucha již velmi dlouho, uvědomte odbornou topenářskou firmu. A12 1) A00... a99 Servisní kód Porucha zařízení 816 číslo > 800 Kód poruchy H Provozní hlášení: aktuální stav EMS 60 číslo Aktuální teplota kotlové vody B Uvědomte Vaši odbornou topenářskou firmu a, je-li to možné, sdělte jí servisní a poruchový kód. Poruchy zařízení neomezují provoz hořáku. P1.5 > P1.0 Aktuální provozní tlak 2) HAH Interval údržby po provozních hodinách nebo po datu je aktivován. (bliká) Závada Obslužný modul a hořákový automat nekomunikují. Závada B Spojte se s odbornou topenářskou firmou. B Jako odborný topenář zkontrolujte připojení u obou přístrojů a komunikační vedení. Tab. 5 Možná zobrazení stavu 1) Standardní zobrazení pro tento provozní stav. Toto zobrazení se objeví po 5 minutách, pokud není stisknuto žádné tlačítko. 2) Aby bylo možné provozní tlak zaznamenávat, musí být kotel vybaven digitálním snímačem tlaku. 14 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

15 Pro odborníky Resetování intervalu údržby Pomocí obslužné jednotky (např. RC3x) je možno u kotlů s digitálním hořákovým automatem SAFe nastavit časově závislý interval údržby (závislý na hodinách provozu nebo dosažení určitého data). Když uplyne interval údržby, zobrazí displej H3 příp. H8 ( tab. 5, str. 13). Provádíte-li údržbu, vynulujte její interval takto: B Stiskněte tlačítko Reset, dokud se ve zobrazení stavu neobjeví HrE. Interval údržby se vynuluje a začíná znovu s nastaveným počtem provozních hodin. Při nastavení údržba po datu objeví se přesně při stejném datu o rok později příští údržbové hlášení. Údržba před uplynutím intervalu údržby B Stiskněte několikrát tlačítko zobrazení stavu, dokud se na displeji neobjeví HAH (interval údržby aktivní). Neobjeví-li se zobrazení HAH ani po vícenásobném stisknutí, není aktivován žádný interval údržby (vynulování není možné). B Stiskněte tlačítko Reset, dokud se ve zobrazení stavu neobjeví HrE. Tím se interval údržby vynuluje a začíná znovu. Obr. 17 Displej pro zobrazení stavu Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 15

16 5 Ochrana životního prostředí/likvidace odpadu 5 Ochrana životního prostředí/likvidace odpadu Ochrana životního prostředí je podniková zásada skupiny Bosch. Kvalita výrobků, hospodárnost a ochrana životního prostředí jsou pro nás rovnocenné cíle. Důsledně dodržujeme zákony a předpisy o ochraně životního prostředí. K ochraně životního prostředí používáme s ohledem na hospodářská hlediska nejlepší možnou technologii a materiály. Obaly Obaly, které používáme, jsou v souladu s recyklačními systémy příslušných zemí zaručujícími optimální znovuzhodnocení. Všechny použité obalové materiály jsou šetrné vůči životnímu prostředí a lze je znovu zužitkovat. Staré zařízení Staré přístroje obsahují materiály, které je nutné recyklovat. Konstrukční skupiny lze snadno oddělit a umělé hmoty jsou označeny. Takto lze rozdílné konstrukční skupiny roztřídit a provést jejich recyklaci nebo likvidaci. 16 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

17 5 Poznámky Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 17

18 5 Poznámky 18 Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny.

19 5 Poznámky Základní řídicí jednotka BC10 - Změny za účelem technického vylepšení vyhrazeny. 19

20 Bosch Termotechnika s.r.o. Obchodní divize Buderus Prùmyslová 372/ Praha 10 Tel.: (+420) Fax: (+420)
