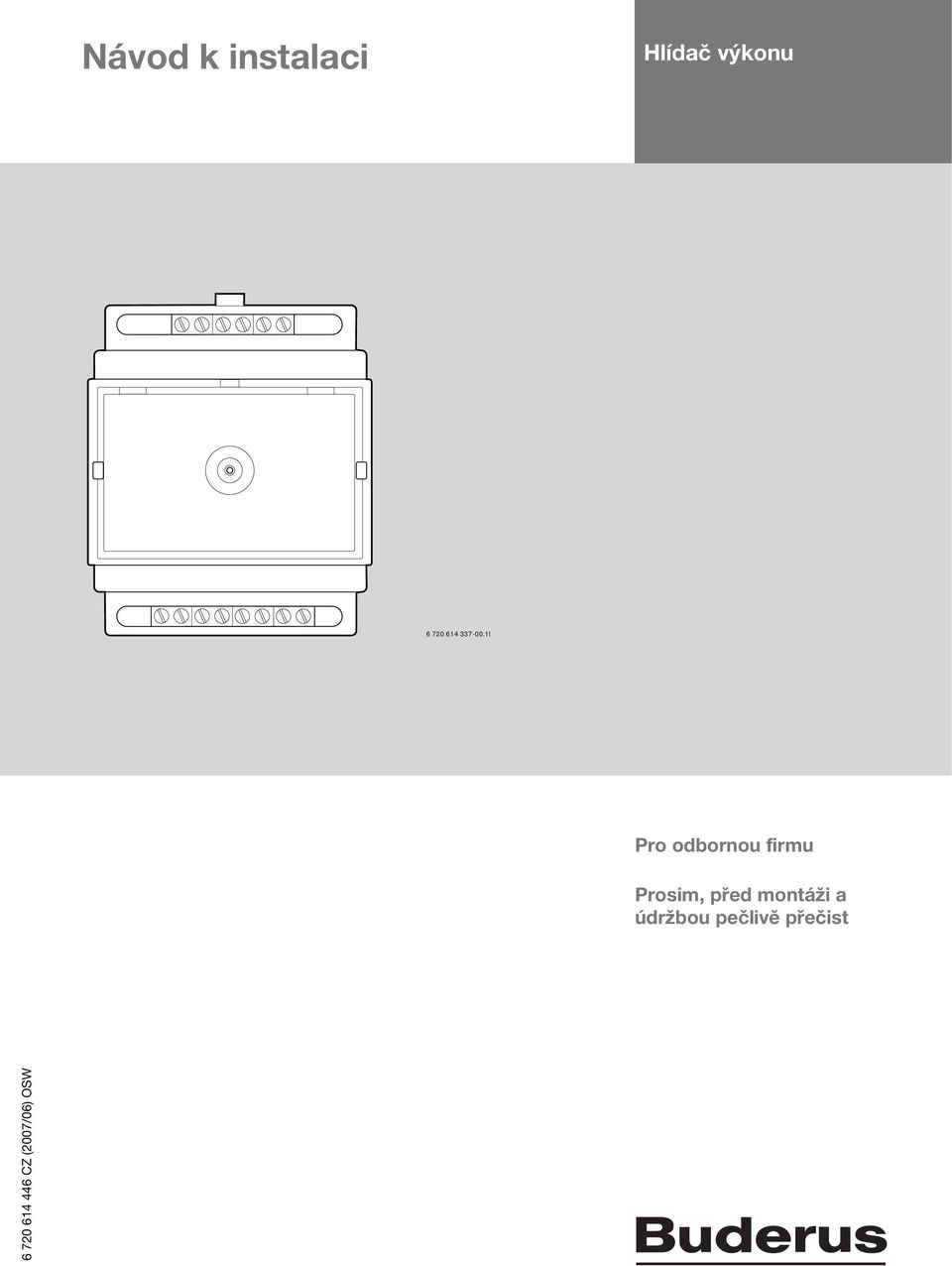

1 Návod k instalaci Hlídač výkonu I Pro odbornou firmu Prosim, před montáži a údržbou pečlivě přečist CZ (007/06) OSW

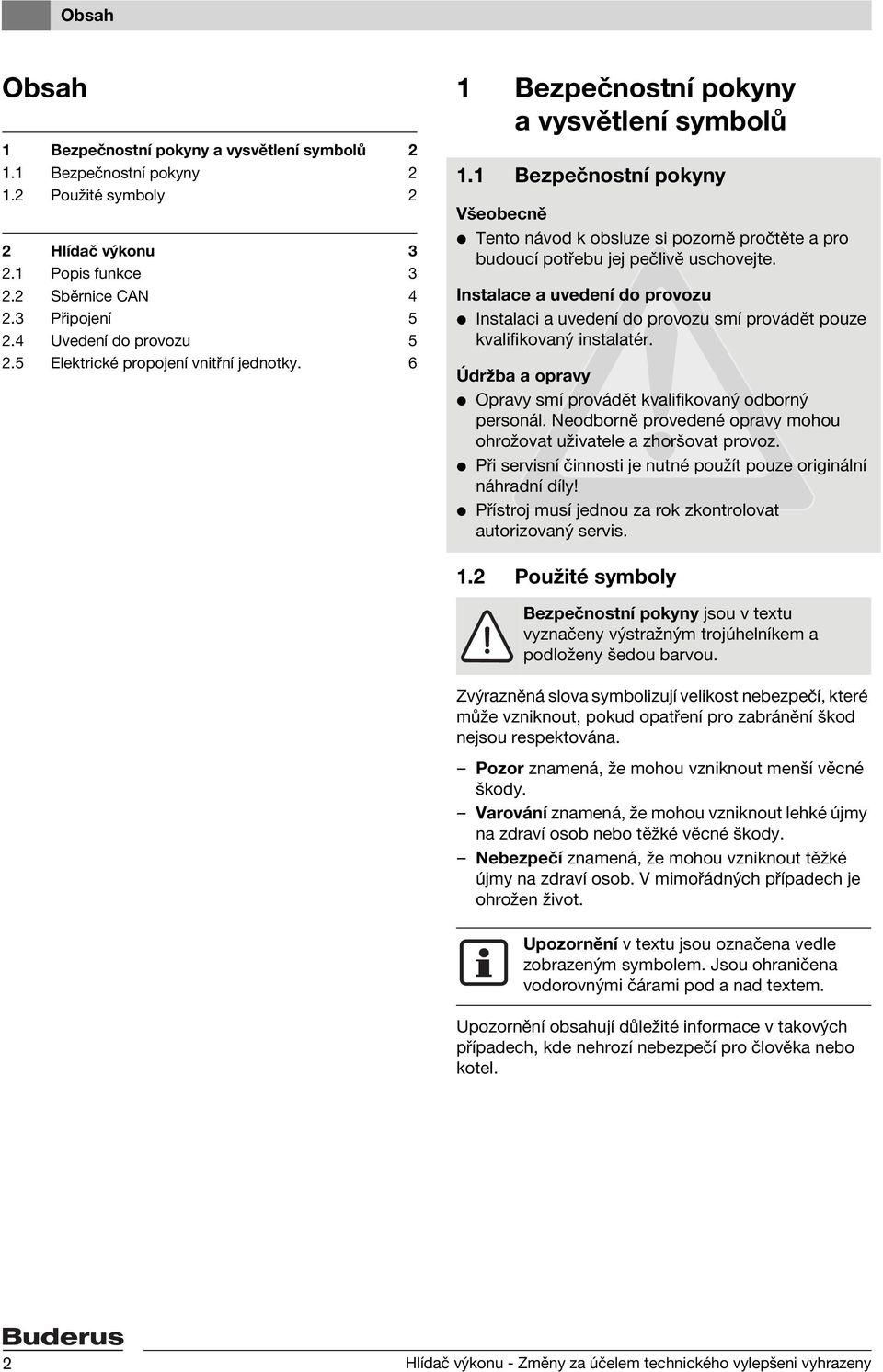

2 Obsah Obsah 1 Bezpečnostní pokyny a vysvětlení symbolů 1.1 Bezpečnostní pokyny 1. Použité symboly Hlídač výkonu 3.1 Popis funkce 3. Sběrnice CAN 4.3 Připojení 5.4 Uvedení do provozu 5.5 Elektrické propojení vnitřní jednotky. 6 1 Bezpečnostní pokyny a vysvětlení symbolů 1.1 Bezpečnostní pokyny Všeobecně V Tento návod k obsluze si pozorně pročtěte a pro budoucí potřebu jej pečlivě uschovejte. Instalace a uvedení do provozu V Instalaci a uvedení do provozu smí provádět pouze kvalifikovaný instalatér. Údržba a opravy V Opravy smí provádět kvalifikovaný odborný personál. Neodborně provedené opravy mohou ohrožovat uživatele a zhoršovat provoz. V Při servisní činnosti je nutné použít pouze originální náhradní díly! V Přístroj musí jednou za rok zkontrolovat autorizovaný servis. 1. Použité symboly Bezpečnostní pokyny jsou v textu vyznačeny výstražným trojúhelníkem a podloženy šedou barvou. Zvýrazněná slova symbolizují velikost nebezpečí, které může vzniknout, pokud opatření pro zabránění škod nejsou respektována. Pozor znamená, že mohou vzniknout menší věcné škody. Varování znamená, že mohou vzniknout lehké újmy na zdraví osob nebo těžké věcné škody. Nebezpečí znamená, že mohou vzniknout těžké újmy na zdraví osob. V mimořádných případech je ohrožen život. Upozornění v textu jsou označena vedle zobrazeným symbolem. Jsou ohraničena vodorovnými čárami pod a nad textem. Upozornění obsahují důležité informace v takových případech, kde nehrozí nebezpečí pro člověka nebo kotel. Hlídač výkonu - Změny za účelem technického vylepšeni vyhrazeny

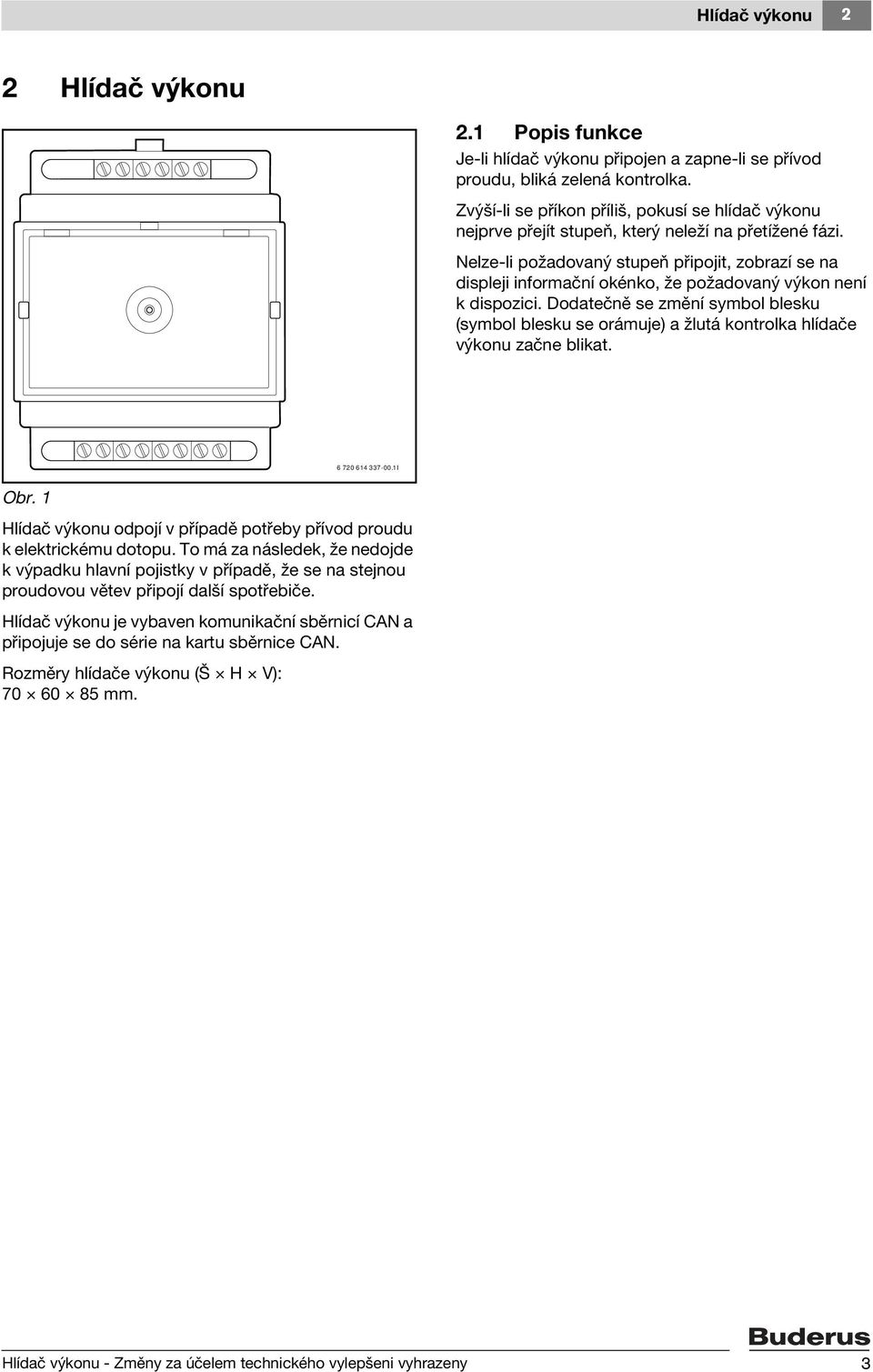

3 Hlídač výkonu Hlídač výkonu.1 Popis funkce Je-li hlídač výkonu připojen a zapne-li se přívod proudu, bliká zelená kontrolka. Zvýší-li se příkon příliš, pokusí se hlídač výkonu nejprve přejít stupeň, který neleží na přetížené fázi. Nelze-li požadovaný stupeň připojit, zobrazí se na displeji informační okénko, že požadovaný výkon není k dispozici. Dodatečně se změní symbol blesku (symbol blesku se orámuje) a žlutá kontrolka hlídače výkonu začne blikat I Obr. 1 Hlídač výkonu odpojí v případě potřeby přívod proudu k elektrickému dotopu. To má za následek, že nedojde k výpadku hlavní pojistky v případě, že se na stejnou proudovou větev připojí další spotřebiče. Hlídač výkonu je vybaven komunikační sběrnicí CAN a připojuje se do série na kartu sběrnice CAN. Rozměry hlídače výkonu (Š H V): mm. Hlídač výkonu - Změny za účelem technického vylepšeni vyhrazeny 3

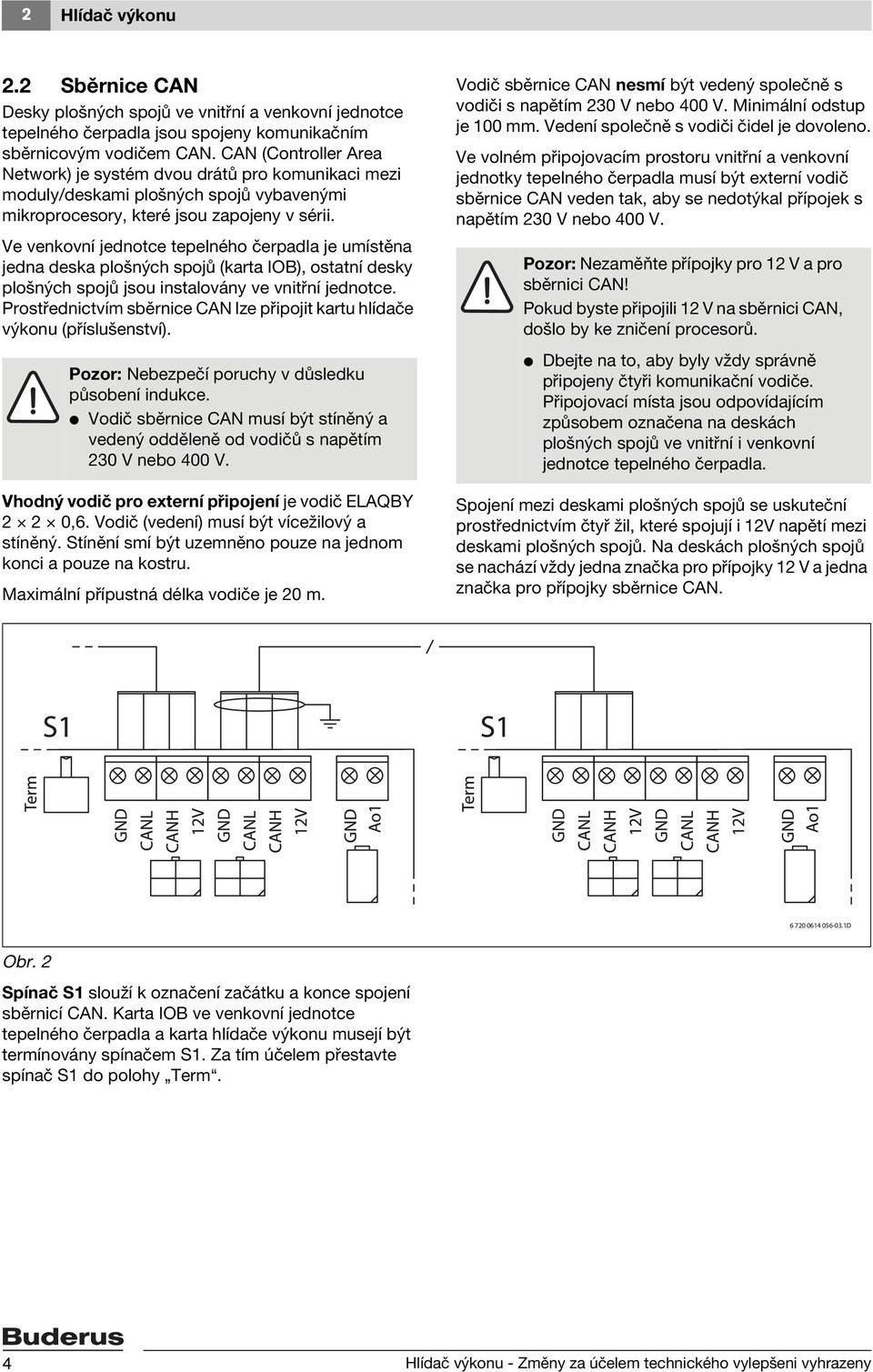

4 Hlídač výkonu. Sběrnice CAN Desky plošných spojů ve vnitřní a venkovní jednotce tepelného čerpadla jsou spojeny komunikačním sběrnicovým vodičem CAN. CAN (Controller Area Network) je systém dvou drátů pro komunikaci mezi moduly/deskami plošných spojů vybavenými mikroprocesory, které jsou zapojeny v sérii. Ve venkovní jednotce tepelného čerpadla je umístěna jedna deska plošných spojů (karta IOB), ostatní desky plošných spojů jsou instalovány ve vnitřní jednotce. Prostřednictvím sběrnice CAN lze připojit kartu hlídače výkonu (příslušenství). Pozor: Nebezpečí poruchy v důsledku působení indukce. V Vodič sběrnice CAN musí být stíněný a vedený odděleně od vodičů s napětím 30 V nebo 400 V. Vhodný vodič pro externí připojení je vodič ELAQBY 0,6. Vodič (vedení) musí být vícežilový a stíněný. Stínění smí být uzemněno pouze na jednom konci a pouze na kostru. Maximální přípustná délka vodiče je 0 m. Vodič sběrnice CAN nesmí být vedený společně s vodiči s napětím 30 V nebo 400 V. Minimální odstup je 100 mm. Vedení společně s vodiči čidel je dovoleno. Ve volném připojovacím prostoru vnitřní a venkovní jednotky tepelného čerpadla musí být externí vodič sběrnice CAN veden tak, aby se nedotýkal přípojek s napětím 30 V nebo 400 V. Pozor: Nezaměňte přípojky pro 1 V a pro sběrnici CAN! Pokud byste připojili 1 V na sběrnici CAN, došlo by ke zničení procesorů. V Dbejte na to, aby byly vždy správně připojeny čtyři komunikační vodiče. Připojovací místa jsou odpovídajícím způsobem označena na deskách plošných spojů ve vnitřní i venkovní jednotce tepelného čerpadla. Spojení mezi deskami plošných spojů se uskuteční prostřednictvím čtyř žil, které spojují i 1V napětí mezi deskami plošných spojů. Na deskách plošných spojů se nachází vždy jedna značka pro přípojky 1 V a jedna značka pro přípojky sběrnice CAN D Obr. Spínač S1 slouží k označení začátku a konce spojení sběrnicí CAN. Karta IOB ve venkovní jednotce tepelného čerpadla a karta hlídače výkonu musejí být termínovány spínačem S1. Za tím účelem přestavte spínač S1 do polohy Term. 4 Hlídač výkonu - Změny za účelem technického vylepšeni vyhrazeny

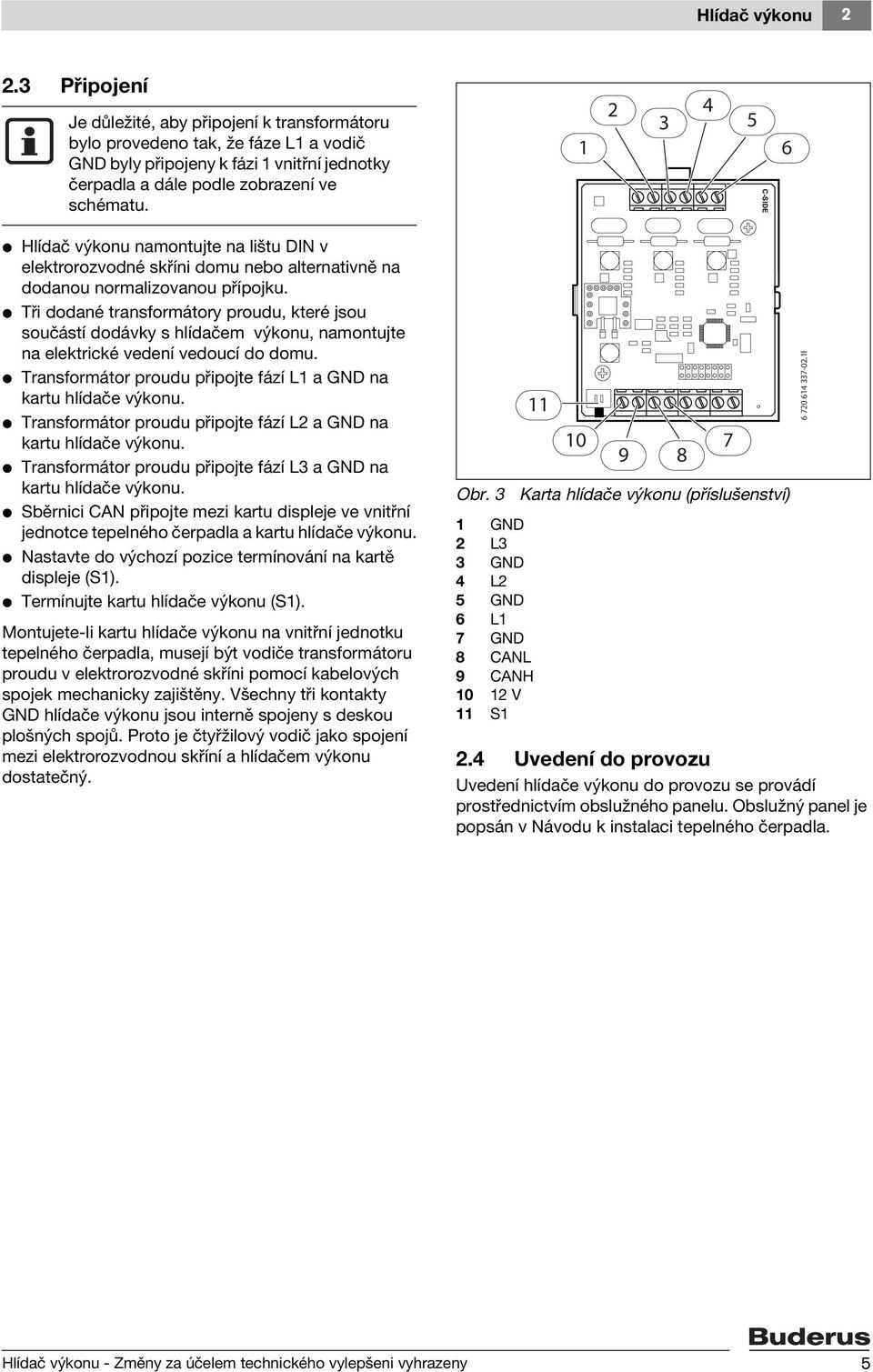

5 Hlídač výkonu.3 Připojení Je důležité, aby připojení k transformátoru bylo provedeno tak, že fáze L1 a vodič GND byly připojeny k fázi 1 vnitřní jednotky čerpadla a dále podle zobrazení ve schématu C-SIDE 6 V Hlídač výkonu namontujte na lištu DIN v elektrorozvodné skříni domu nebo alternativně na dodanou normalizovanou přípojku. V Tři dodané transformátory proudu, které jsou součástí dodávky s hlídačem výkonu, namontujte na elektrické vedení vedoucí do domu. V Transformátor proudu připojte fází L1 a GND na kartu hlídače výkonu. V Transformátor proudu připojte fází L a GND na kartu hlídače výkonu. V Transformátor proudu připojte fází L3 a GND na kartu hlídače výkonu. V Sběrnici CAN připojte mezi kartu displeje ve vnitřní jednotce tepelného čerpadla a kartu hlídače výkonu. V Nastavte do výchozí pozice termínování na kartě displeje (S1). V Termínujte kartu hlídače výkonu (S1). Montujete-li kartu hlídače výkonu na vnitřní jednotku tepelného čerpadla, musejí být vodiče transformátoru proudu v elektrorozvodné skříni pomocí kabelových spojek mechanicky zajištěny. Všechny tři kontakty GND hlídače výkonu jsou interně spojeny s deskou plošných spojů. Proto je čtyřžilový vodič jako spojení mezi elektrorozvodnou skříní a hlídačem výkonu dostatečný. Obr. 3 1 GND L3 3 GND 4 L 5 GND 6 L1 7 GND 8 CANL 9 CANH 10 1 V 11 S Karta hlídače výkonu (příslušenství).4 Uvedení do provozu Uvedení hlídače výkonu do provozu se provádí prostřednictvím obslužného panelu. Obslužný panel je popsán v Návodu k instalaci tepelného čerpadla I Hlídač výkonu - Změny za účelem technického vylepšeni vyhrazeny 5

6 Hlídač výkonu.5 Elektrické propojení vnitřní jednotky I Obr. 4 Do3 Do4 Do5 E1 E F1 F1 F31 G1 G Q1 Q Q3 rozpojení rozpojení sepnutí elektrický dotop 6,75 kw elektrický dotop 6,75 kw pojistka ochrana proti přehřátí anoda na cizí proud v zásobníku teplé vody čerpadlo vytápění sekundární čerpadlo vytápění primární třícestný ventil třícestný ventil směšovač S1 spínač termínování S spínač pro nouzový provoz T termostat pro nouzový provoz T1 čidlo teploty výstupní vody vytápěcí soustavy T čidlo venkovní teploty T3 čidlo teploty zásobníku T5 čidlo teploty prostoru (příslušenství) T99 čidlo teploty pro nouzový provoz 1 funkční můstek karta hlídače výkonu (příslušenství) 3 transformátory proudu se připojují na vstupní elektrické vedení 4 elektrorozvodná skříň 6 Hlídač výkonu - Změny za účelem technického vylepšeni vyhrazeny

7 Poznámky Hlídač výkonu - Změny za účelem technického vylepšeni vyhrazeny 7
