1 mcr j-flo komplexní systém požárního odvětrání garáží

2 VYUŽITÍ Systémy proudové ventilace se používají k odvětrávání podzemních garáží jako alternativní řešení k tradičním systémům kanálové ventilace. V případě detekce kouře nebo nadměrné koncentrace plynů CO a LPG se zařízení systému spustí pod vlivem signálu z ovládací centrály a pomocí přetlaku přetlačí dým i plyny v celém profilu garáže od příslušného nasávacího otvoru (protipožární nasávací klapky, nasávací ventilátory) k odsávacímu/ odvětrávajícímu otvoru (protipožární odvětrávací klapky, odsávací ventilátory). Zabráněním nadměrnému zadýmení a zvýšení teploty umožňují bezpečnou a efektivní evakuaci a usnadňují práci záchranných týmů. Proudové ventilační systémy lze také využít k ventilaci bytů a k nasávaní vzduchu do garáže při její normálním využívání. Spolupracují se systémem detekce CO a LPG, monitorují přípustnou úroveň znečištění, ředí a odstraňují zdraví škodlivé plyny. Proudový ventilační systém mcr j-flo je určen pro mechanickou ventilaci velkokapacitních garáží s jedním a více patry ve kterých se musí v souladu se zákonem a vyhláškou použít automatické odvětrávací zařízení (mechanické odvětrávaní). Komplexní systém proudové ventilace garáží mcr j-flo v případě požáru a zadýmení: - ajišťuje teplotu, která umožní bezpečnou evakuaci uživatelů garáží (pod 60 C do výšky 1,80 m od země), - zajišťuje viditelnost, která umožní bezpečnou evakuaci uživatelů garáží (více než 10 m do výšky 1,80 m od země), - usnadňuje práci záchranných týmů, zabráněním zvýšení teploty nad 100 C ve vzdálenosti větší než 10 m od zdroje ohně, - přispívá k ochraně staveb, udržováním teploty do 200 C, ve výšce více než 2,50 m od země (v podstropní vrstvě). 2

3 PRVKY SYSTÉMU Všechna zařízení, která tvoří součásti systému mcr j-flo disponují certifikací pro použití ve stavebnictví v oblasti požární ochrany. Komplexní systém proudové ventilace garáží mcr j-flo tvoří: hlavní ventilátory pro přívod a odvod vzduchu, jednosměrné nebo vratné Tyto ventilátory (nainstalované v exteriéru nebo v interiéru) jsou určeny k přepravě množství vzduchu, které je nezbytné pro zajištění denní/provozní ventilace nebo odvodu kouře v prostoru garáže. mcr Monsun - požární odolnost F200, F300, F400 - deset verzí rozměrů - výkon až m 3 /h - stlak až 1800 Pa - jednosměrný motor - smotory s jednou a dvěma rychlostmi Certifikát shody CE podle normy EN :2002 mcr Pasat - požární odolnost F200, F300, F400 - šest verzí realizace - výkon až m 3 /h - tlak až 1800 Pa - jednosměrný motor - smotory s jednou a dvěma rychlostmi Certifikát shody CE podle normy EN :2002 mcr Monsun S / mcr Monsun R - požární odolnost F200, F300, F400 - čtyři verze realizace - výkon až m 3 /h - tlak až 950 Pa - jednosměrný motor (mcr Monsun S) i reverzní (mcr Monsun R) - motory s jednou a dvěma rychlostmi Certifikát shody CE podle normy EN :2002 proudové ventilátory, jednosměrné nebo zpětné Úlohou proudových ventilátorů je usměrnění a poskytnutí příslušné rychlostí vzduchu proudícího ventilací nebo dýmu ve směru odsávacích ventilátorů. mcr Bora - požární odolnost F200, F300, F400 - sedm verzí realizace - síla tahu 165 N - jednosměrný i reverzní motor - motory s jednou a dvěma rychlostmi Certifikát shody CE podle normy EN :2002 3

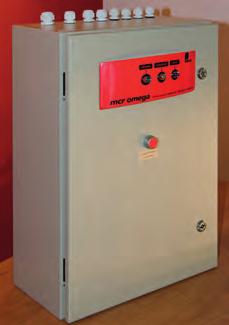

4 PRVKY SYSTÉMU napájecí a řídící centrály jako komponentní zařízení systému mcr Omega Centrála mcr Omega C2100C umožňuje napájení, ovládání, monitorování a vizualizaci stavu zařízení tvořících součásti systému, jak pro bytové funkce tak i pro oddýmení. Spouští zařízení proudové ventilace s požadovaným výkonem a příslušným směrem po obdržení nouzového signálu z centrály EPS, BMS systému nebo z centrály detekce CO a LPG. Centrály musí být umístěné v samostatné místnosti (v samostatné požární zóně). Nejčastěji se předpokládá jedna centrála na každou šachtunasávání/odsávání a samostatně na max. 30 proudových ventilátorů. Osvědčení o schválení Stavební technické osvědčení Náčrt č 1 Typická konfigurace elektrického ovládání systému pomocí centrály mcr Omega Systém BMS komunikace s video systémem dohledového centra Centrála detekce CO a LPG Centrála EPS potvrzení o provedení požárního poplachu škody požární poplach RS485/RS232 CO CO CO LPG LPG LPG Varovná tabulka Varovná tabulka Napájecí a ovládací centrála mcr Omega C2100 napájení 400 V napájení a ovládání monitorování napájecí zdroj 230 V I práh II práh III práh napájení a ovládání monitorování požární klapky požární nasávací ventilátory odvádění kouře odvádění kouře proudové ventilátory klapky nasávací ventilátory Konfigurace a počet jednotlivých systémových komponent závisí na povrchu, výšce, požadavcích na konstrukci a umístění chráněné garáže. uzavírací klapky pro systémy požární ventilace systémy mcr FID S, mcr WIP Klapky lze namontovat jak do zdí tak i do kanálů. Jejich úkolem je uzavřít zóny bez zadýmení od těch, ve kterých je spuštěna proudová ventilace a zabránit průniku kouře ze zasažené oblasti do zbytku požární zóny. Během bytové ventilace jsou klapky běžně otevřené. Při detekci dýmu a po přijetí signálu z centrály mcr Omega se klapky v nezasažených zónách uzavřou, za účelem zamezení průniku škodlivých plynů a tepla do bezpečné zóny a zajištění příslušného průtoku vzduchu v ohrožené zóně. Certifikát shody CE podle normy EN :2011 4

5 PRVKY SYSTÉMU napájecí kabely, kabelové trasy a elektroinstalační materiál K zajištění nepřetržité dodávky elektrické energie zařízením systému mcr j-flo v době požáru jsou použity soustavy kabelových tras (kabely a kabelové žlaby) s ohnivzdorností třídy E90. Tato ohnivzdornost je potvrzena certifikáty na kontinuitu dodávek elektřiny nebo přenos signálu v době, která je nutná pro spuštění a provoz zařízení, které slouží k zajištění bezpečné evakuace lidí z chráněné oblasti garáži a zajištění bezpečnosti záchranných týmů. součásti systému detekce CO, LPG Systém detekce CO a LPG je určen pro detekci oxidu uhelnatého (CO) a propan butanu (LPG) ve vzduchu. Detektory CO a LPG jsou základem pro řídící systém domácí ventilace garáží. Při překročení povolené koncentrace plynů CO a LPG, detekční systém komunikuje s centrálou mcr Omega, který spustí proudové ventilátory a ventilátory pro přívod a odvod vzduchu za účelem zředění a odstranění kontaminovaného vzduchu. Kromě toho je systém vybaven vizuálními a akustickými výstražnými tabulkami, upozorňujícími uživatele na vzniklou hrozbu. POPIS FUNGOVÁNÍ Systém oddýmení je navržen tak, aby zadržel kouř pouze v té zóně, v níž se objevil oheň. Díky tomu záchranné čety mohou lépe lokalizovat a uhasit vzniklý požár. Podle geometrie garáže a kladených požadavků jsou ventilační systémy projektované jako jednosměrné, nebo vratné systémy. Následující ukázka ukazuje příklad reverzního systému a schéma jeho provozu v závislosti na místě požáru (kouřové zóny). Náčrt č 2 Schéma reverzního oddýmení pomocí odsávacích ventilátorů (oddýmení) v kouřové zóně I. Kouřová zóna I Kouřová přepážka Kouřová zóna II Náčrt č 3 Schéma reverzního oddýmení pomocí odsávacích ventilátorů (oddýmení) v kouřové zóně II. Kouřová zóna I Kouřová přepážka Kouřová zóna II Ihned po zjištění kouře začnou pracovat s odpovídajícím výkonem hlavních ventilátory pro přívod i odvod vzduchu, což umožní bezpečnou evakuaci. V požárních zónách nespadajících do ohrožení se uzavřou uzavírající klapky. Po ukončení evakuace jsou spuštěny proudové ventilátory ve směru odsávacích bodů, které slouží k odstranění škodlivých spalin a horkých plynů. 5

6 NÁVRH SYSTÉMU Součástí každého projektu proudové ventilace musí být analýza CFD. Mercor nabízí vykonání nezbytných počítačových simulací za účelem správného výpočtu požadovaných parametrů fungování systému určeného k ochraně proti šíření tepla a kouře. CFD analýzy, mimo jiné pomohou zjistit: - scénář rozvoje požáru v garáži - potřebný počet zařízení pro správné fungování systému - počet evakuačních východů pro předpokládané podmínky zadýmení - rozmístění proudových ventilátorů (umístění a směr práce) - čas opoždění zapnutí proudových ventilátorů - vliv spuštění proudových ventilátorů (urychlení pohybu kouře a tepla) - výkon hlavních ventilátorů odsávaní - bezpečné podmínky pro evakuaci uživatelů garáže a její očekávaný čas - požadavky na bezpečnost záchranných týmů - stavební bezpečnostní kritéria Níže jsou uvedeny čísla CFD analýzy příkladu garáže. Náčrt č 4 Rozložení rychlosti ventilátorů v garáži ve výšce 2,3 m. m/s Náčrt č 5 Rozložení teploty do 240 s od detekce požáru, až do momentu celkové evakuace lidí z garáže. m/s Náčrt č 6 Rozložení teploty do 900 s od detekce požáru, až do příchodu záchranných týmů. m/s 6

7 VÝHODY SYSTÉMU - paralelní práce na požární i bytové ventilaci - snížení provozních nákladů s cílem použití menšího výkonu hlavních ventilátorů - snížení výšky garáže a tím úspory při realizaci hlubší vykopávky pod vyšší garáže - absence kanálů pro oddýmení umožňuje získání volného prostoru pod stropem - snížení počtu požárních klapek v souvislosti s absencí kanálů, čímž se sníží počet mechanismů ovládací automatiky - nižší náklady proudového systému ve srovnání s tradičními kanály oddýmení - snadná identifikace zdroje ohně - vysoká účinnost odstraňování oxidu uhelnatého a propan butanu - snížení teploty požárních plynů mající za následek snížení ztrát po požáru ve struktuře budovy - snadná a rychlá instalace systému TECHNICKÁ PODPORA Mercor garantuje technickou podporu v následujících oblastech: - příprava koncepčního projektu systému - implementace nezbytných simulací CFD - výběr všech komponent systému - montáž systému v objektu - zkoušek s horkým kouřem - spuštění a úprava zvoleného systému - příprava technické dokumentace - záruční servis a pozáruční servis 7

8 POŽÁRNÍ BEZPEČNOSTNÍ SYSTÉMY systémy na odvod kouře, tepla a střešních prosvětlení požární větrací systémy protipožární zabezpečení stavebních konstrukcí Mercor Czech Republic s.r.o. Francouzská 6167/ Ostrava-Poruba tel mercor@mercor-czech.cz
