1 I pro slévárenský průmysl Supply-Chain Management Forschung und Entwicklung Prototyping Close Contour Pasten Beratung und Anwen Modell RAKU-TOO Blockmaterialien Tooling Solutions Tooling Solutions Produktion Polyurethan- und Epoxid Close Contour Flüssigsysteme Close Contour

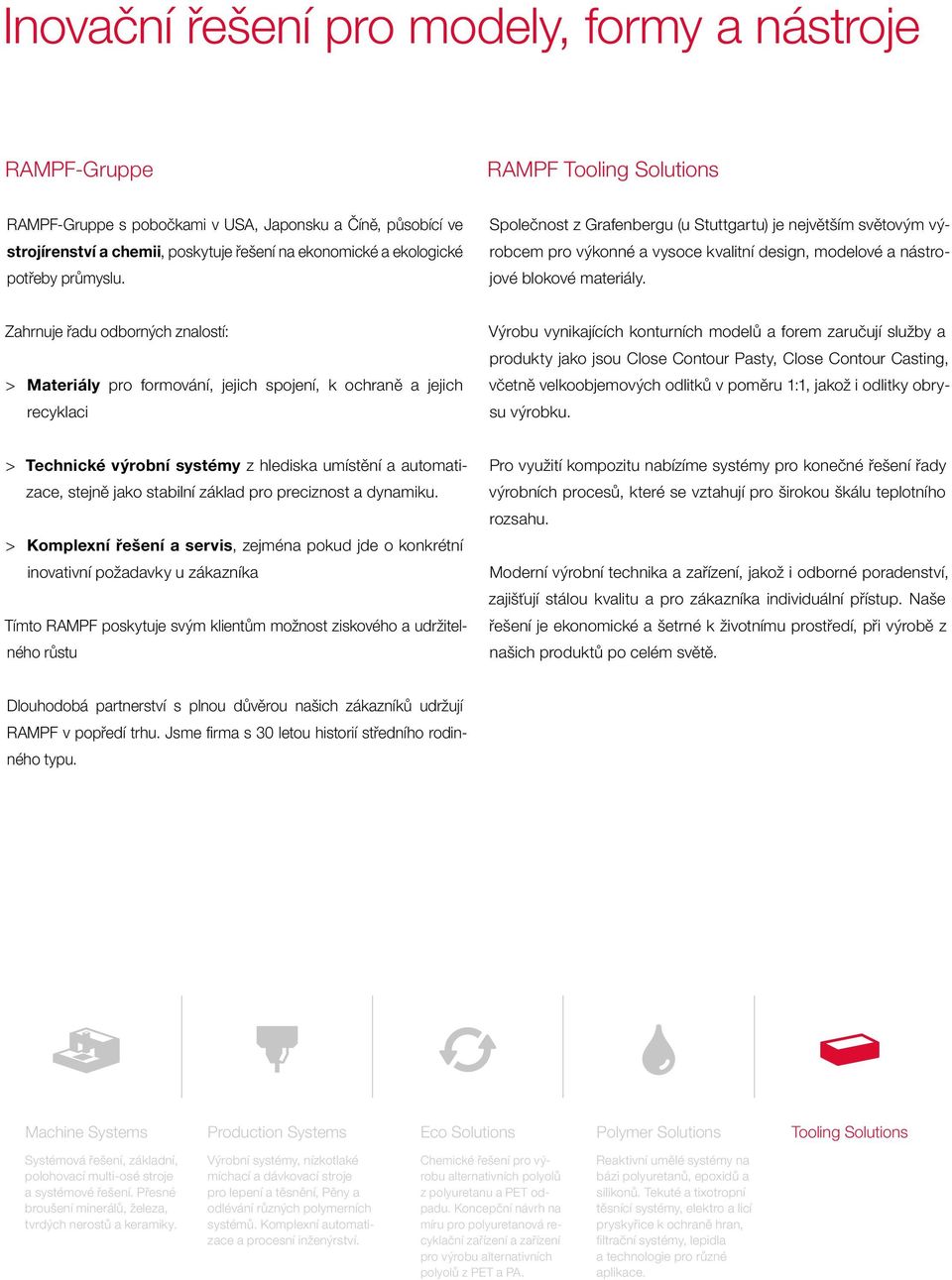

2 Inovační řešení pro modely, formy a nástroje RAMPF-Gruppe RAMPF Tooling Solutions RAMPF-Gruppe s pobočkami v USA, Japonsku a Číně, působící ve strojírenství a chemii, poskytuje řešení na ekonomické a ekologické potřeby průmyslu. Společnost z Grafenbergu (u Stuttgartu) je největším světovým výrobcem pro výkonné a vysoce kvalitní design, modelové a nástrojové blokové materiály. Zahrnuje řadu odborných znalostí: > > Materiály pro formování, jejich spojení, k ochraně a jejich recyklaci Výrobu vynikajících konturních modelů a forem zaručují služby a produkty jako jsou Close Contour Pasty, Close Contour Casting, včetně velkoobjemových odlitků v poměru 1:1, jakož i odlitky obrysu výrobku. > > Technické výrobní systémy z hlediska umístění a automatizace, stejně jako stabilní základ pro preciznost a dynamiku. > > Komplexní řešení a servis, zejména pokud jde o konkrétní inovativní požadavky u zákazníka Tímto RAMPF poskytuje svým klientům možnost ziskového a udržitelného růstu Pro využití kompozitu nabízíme systémy pro konečné řešení řady výrobních procesů, které se vztahují pro širokou škálu teplotního rozsahu. Moderní výrobní technika a zařízení, jakož i odborné poradenství, zajišťují stálou kvalitu a pro zákazníka individuální přístup. Naše řešení je ekonomické a šetrné k životnímu prostředí, při výrobě z našich produktů po celém světě. Dlouhodobá partnerství s plnou důvěrou našich zákazníků udržují RAMPF v popředí trhu. Jsme firma s 30 letou historií středního rodinného typu. Machine Systems Production Systems Eco Solutions Polymer Solutions Tooling Solutions Systémová řešení, základní, polohovací multi-osé stroje a systémové řešení. Přesné broušení minerálů, železa, tvrdých nerostů a keramiky. Výrobní systémy, nízkotlaké míchací a dávkovací stroje pro lepení a těsnění, Pěny a odlévání různých polymerních systémů. Komplexní automatizace a procesní inženýrství. Chemické řešení pro výrobu alternativních polyolů z polyuretanu a PET odpadu. Koncepční návrh na míru pro polyuretanová recyklační zařízení a zařízení pro výrobu alternativních polyolů z PET a PA. Reaktivní umělé systémy na bázi polyuretanů, epoxidů a silikonů. Tekuté a tixotropní těsnící systémy, elektro a licí pryskyřice k ochraně hran, filtrační systémy, lepidla a technologie pro různé aplikace.

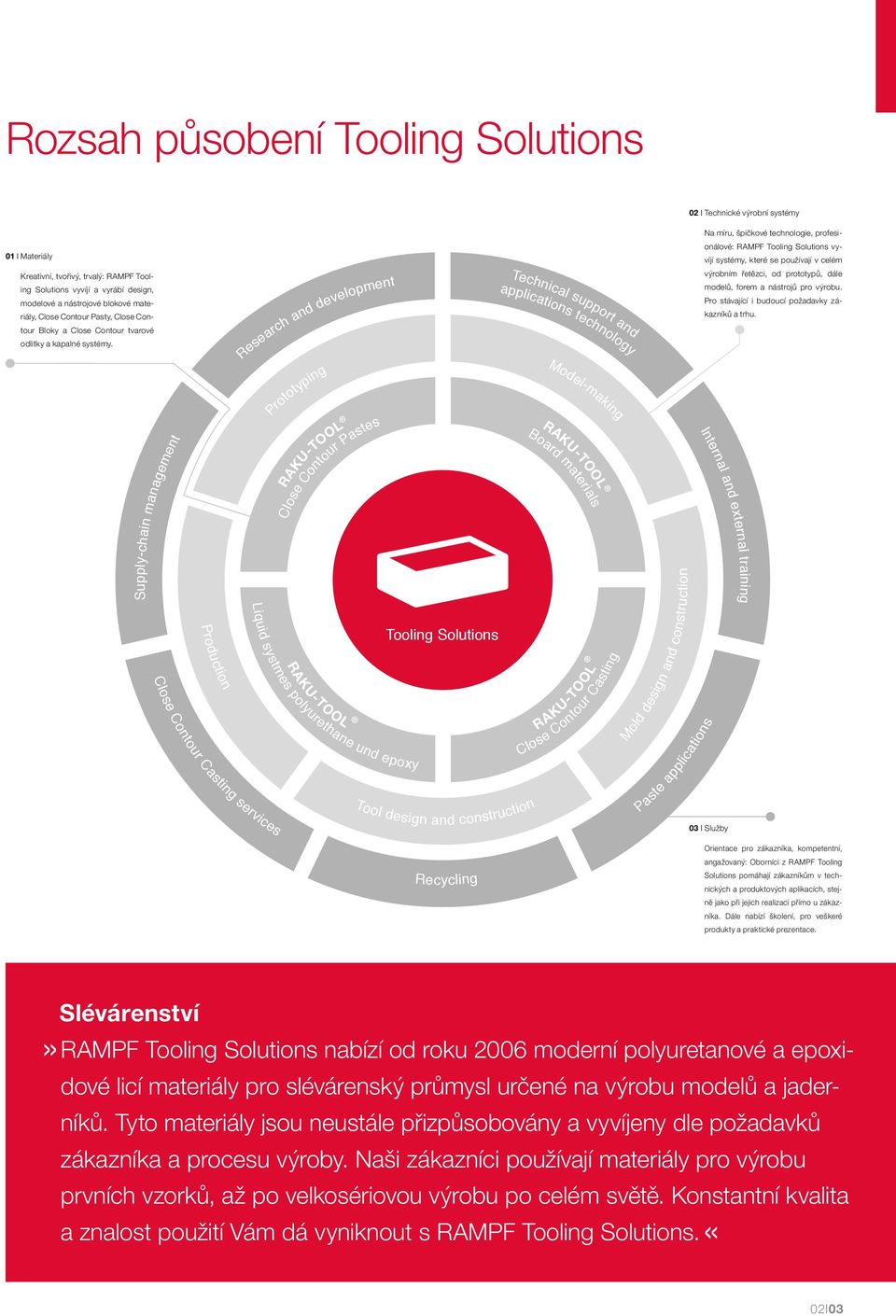

3 Rozsah působení Tooling Solutions 02 I Technické výrobní systémy 01 I Materiály Kreativní, tvořivý, trvalý: RAMPF Tooling Solutions vyvíjí a vyrábí design, modelové a nástrojové blokové materiály, Close Contour Pasty, Close Contour Bloky a Close Contour tvarové odlitky a kapalné systémy. Supply-chain management Production Research and development Prototyping Close Contour Pastes Liquid systmes polyurethane und epoxy Tooling Solutions Tool design and construction Technical support and applications technology Model-making Board materials Mold design and construction Close Contour Casting Paste applications Na míru, špičkové technologie, profesionálové: RAMPF Tooling Solutions vyvíjí systémy, které se používají v celém výrobním řetězci, od prototypů, dále modelů, forem a nástrojů pro výrobu. Pro stávající i budoucí požadavky zákazníků a trhu. Internal and external training Close Contour Casting services 03 I Služby Recycling Orientace pro zákazníka, kompetentní, angažovaný: Oborníci z RAMPF Tooling Solutions pomáhají zákazníkům v technických a produktových aplikacích, stejně jako při jejich realizaci přímo u zákazníka. Dále nabízí školení, pro veškeré produkty a praktické prezentace. Slévárenství»RAMPF» Tooling Solutions nabízí od roku 2006 moderní polyuretanové a epoxidové licí materiály pro slévárenský průmysl určené na výrobu modelů a jaderníků. Tyto materiály jsou neustále přizpůsobovány a vyvíjeny dle požadavků zákazníka a procesu výroby. Naši zákazníci používají materiály pro výrobu prvních vzorků, až po velkosériovou výrobu po celém světě. Konstantní kvalita a znalost použití Vám dá vyniknout s RAMPF Tooling Solutions. «02I03

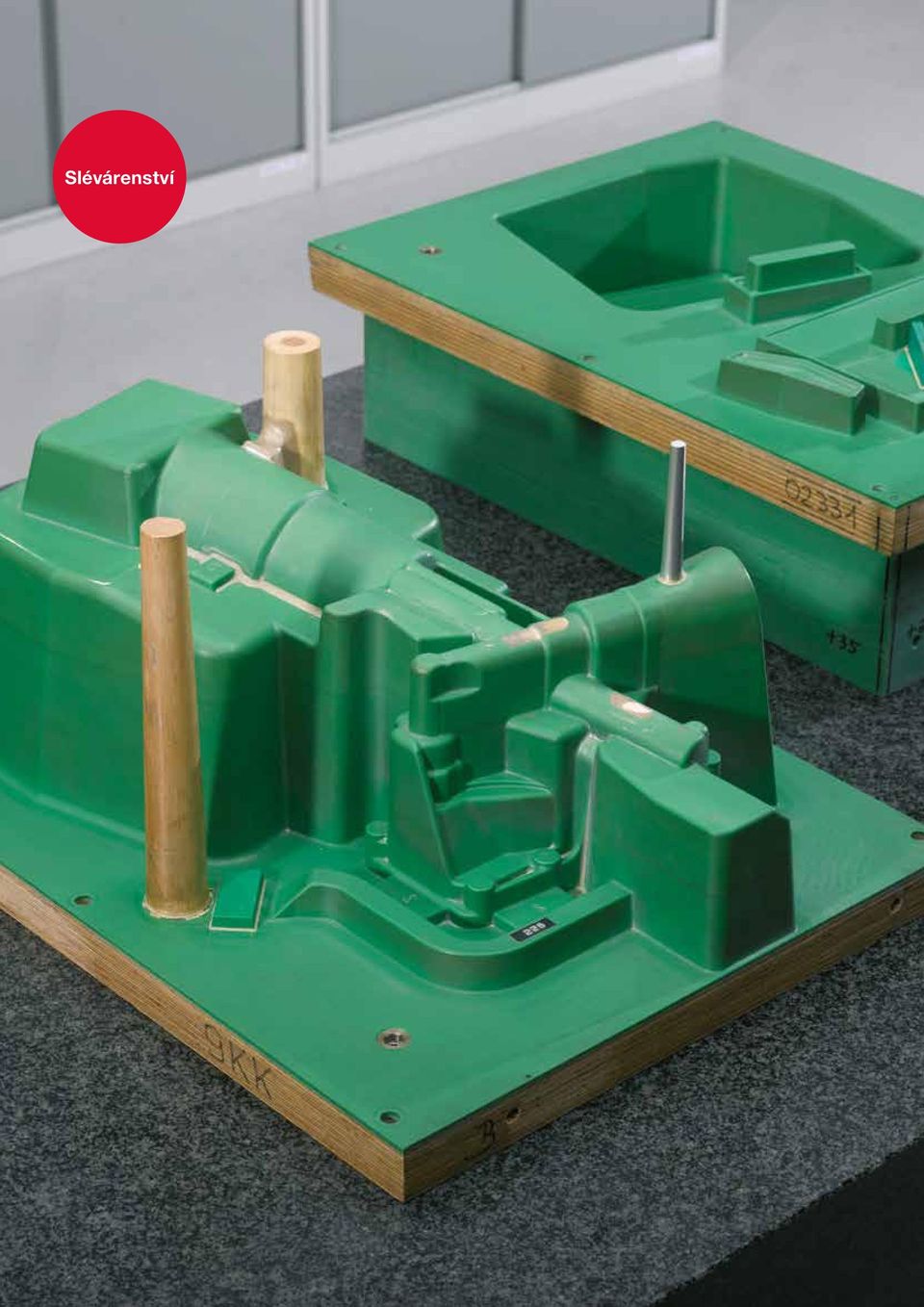

4 EPUDUR Eigenschaften Slévárenství

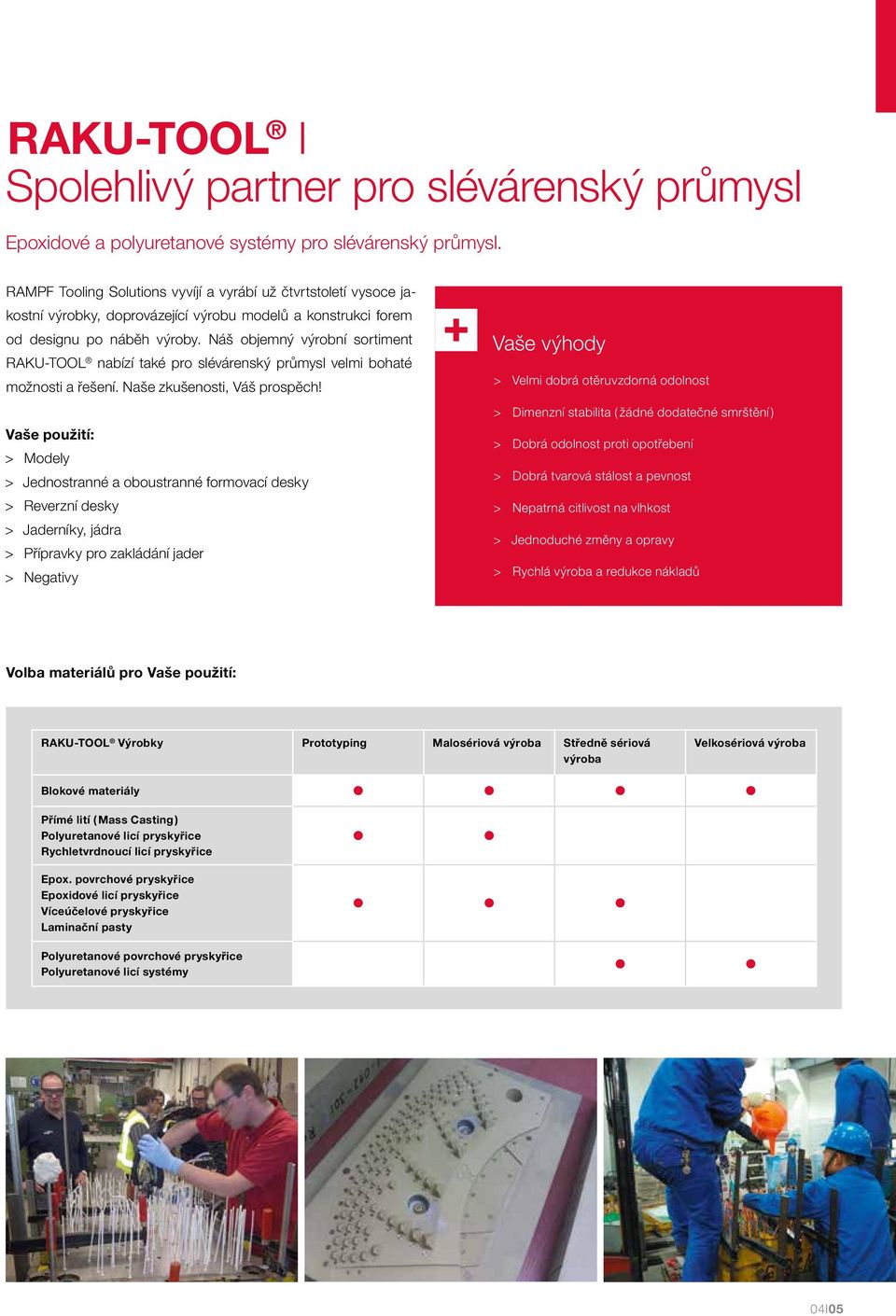

5 l Spolehlivý partner pro slévárenský průmysl Epoxidové a polyuretanové systémy pro slévárenský průmysl. RAMPF Tooling Solutions vyvíjí a vyrábí už čtvrtstoletí vysoce jakostní výrobky, doprovázející výrobu modelů a konstrukci forem od designu po náběh výroby. Náš objemný výrobní sortiment nabízí také pro slévárenský průmysl velmi bohaté možnosti a řešení. Naše zkušenosti, Váš prospěch! Vaše použití: > > Modely > > Jednostranné a oboustranné formovací desky > > Reverzní desky > > Jaderníky, jádra > > Přípravky pro zakládání jader > > Negativy Vaše výhody > > Velmi dobrá otěruvzdorná odolnost > > Dimenzní stabilita ( žádné dodatečné smrštění ) > > Dobrá odolnost proti opotřebení > > Dobrá tvarová stálost a pevnost > > Nepatrná citlivost na vlhkost > > Jednoduché změny a opravy > > Rychlá výroba a redukce nákladů Volba materiálů pro Vaše použití: Výrobky Prototyping Malosériová výroba Středně sériová výroba Velkosériová výroba Blokové materiály Přímé lití ( Mass Casting ) Polyuretanové licí pryskyřice Rychletvrdnoucí licí pryskyřice Epox. povrchové pryskyřice Epoxidové licí pryskyřice Víceúčelové pryskyřice Laminační pasty Polyuretanové povrchové pryskyřice Polyuretanové licí systémy 04I05

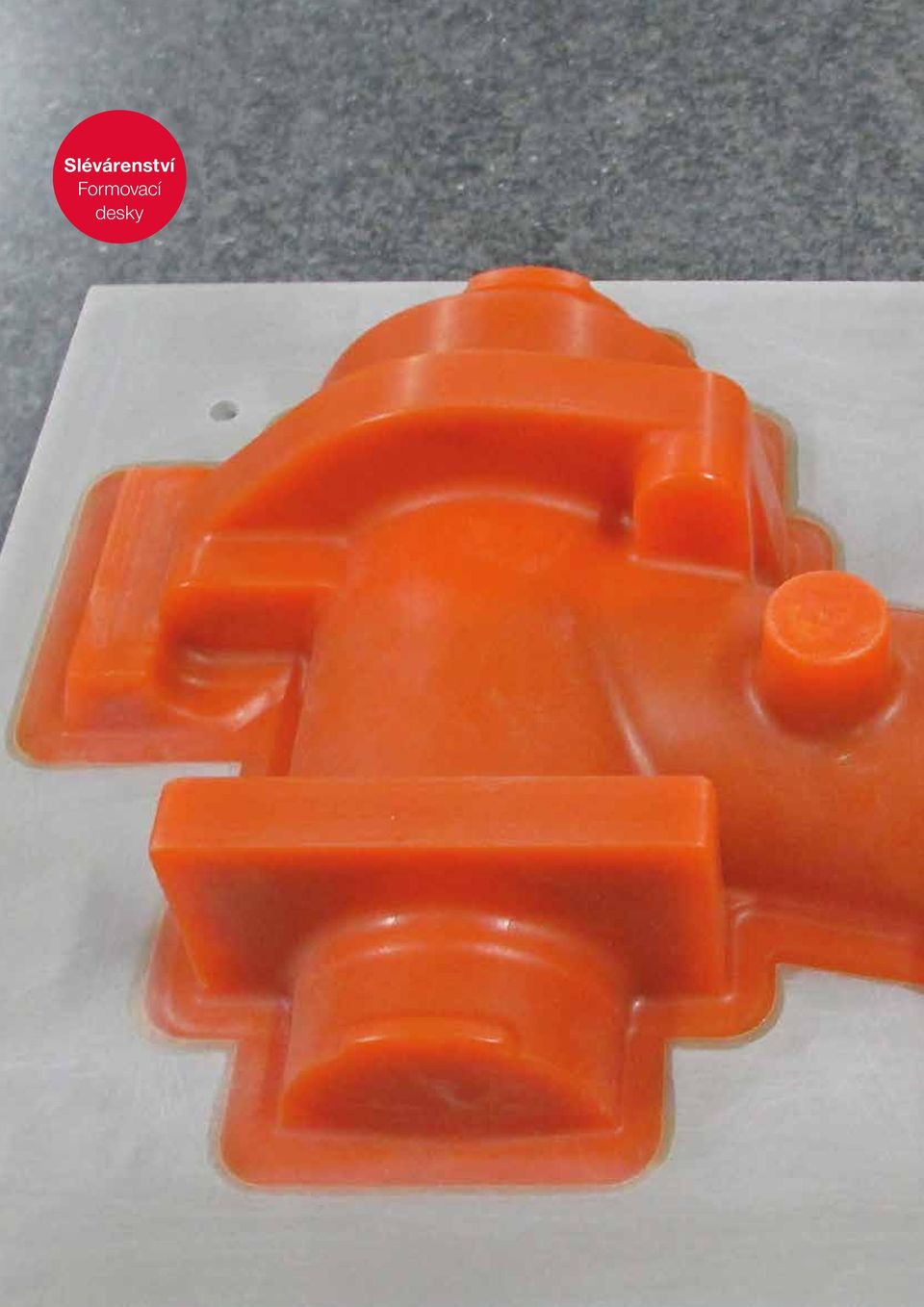

6 Slévárenství Formovací desky

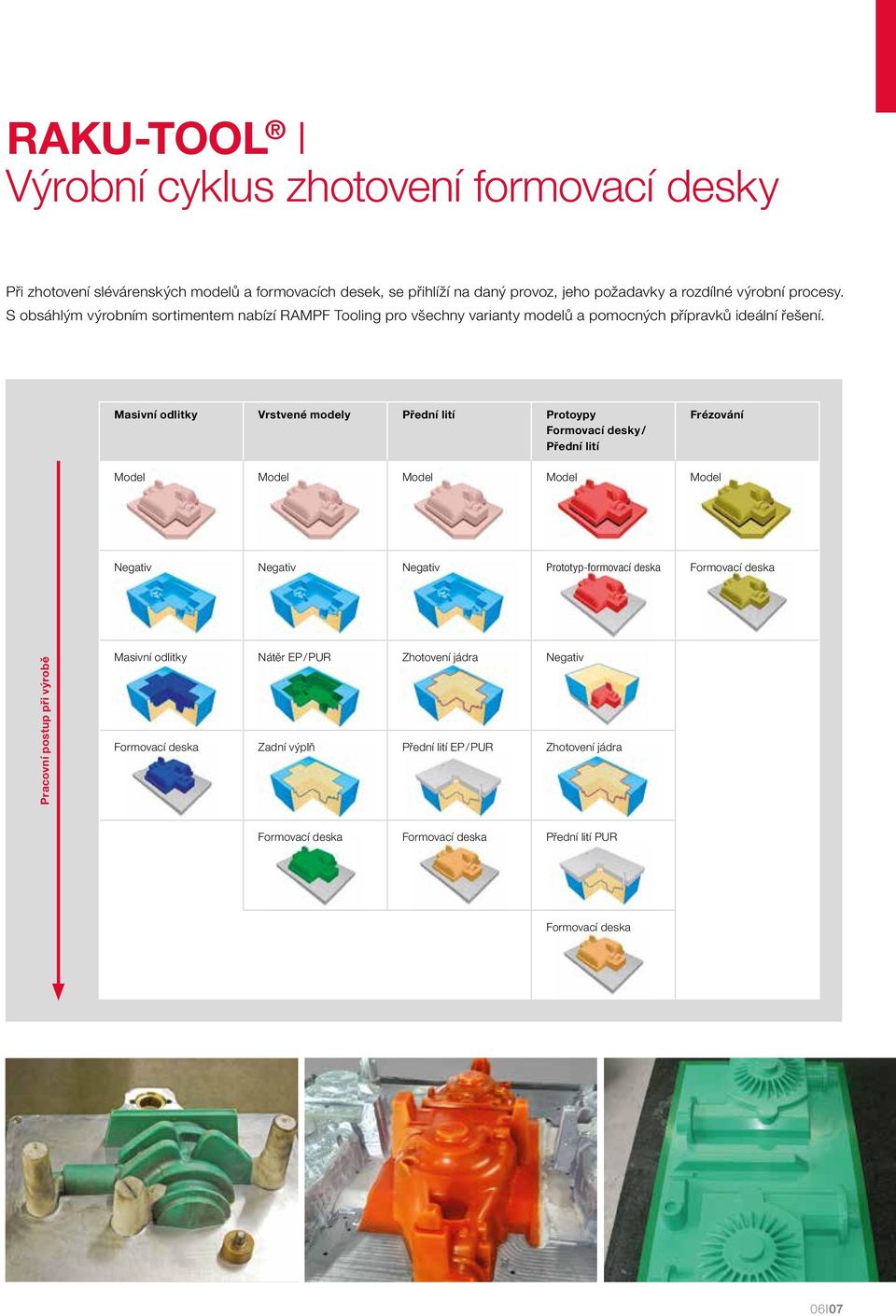

7 l Výrobní cyklus zhotovení formovací desky Při zhotovení slévárenských modelů a formovacích desek, se přihlíží na daný provoz, jeho požadavky a rozdílné výrobní procesy. S obsáhlým výrobním sortimentem nabízí RAMPF Tooling pro všechny varianty modelů a pomocných přípravků ideální řešení. Masivní odlitky Vrstvené modely Přední lití Protoypy Formovací desky / Přední lití Frézování Model Model Model Model Model Negativ Negativ Negativ Prototyp-formovací deska Formovací deska Pracovní postup při výrobě Masivní odlitky Nátěr EP / PUR Zhotovení jádra Negativ Formovací deska Zadní výplň Přední lití EP / PUR Zhotovení jádra Formovací deska Formovací deska Přední lití PUR Formovací deska 06I07

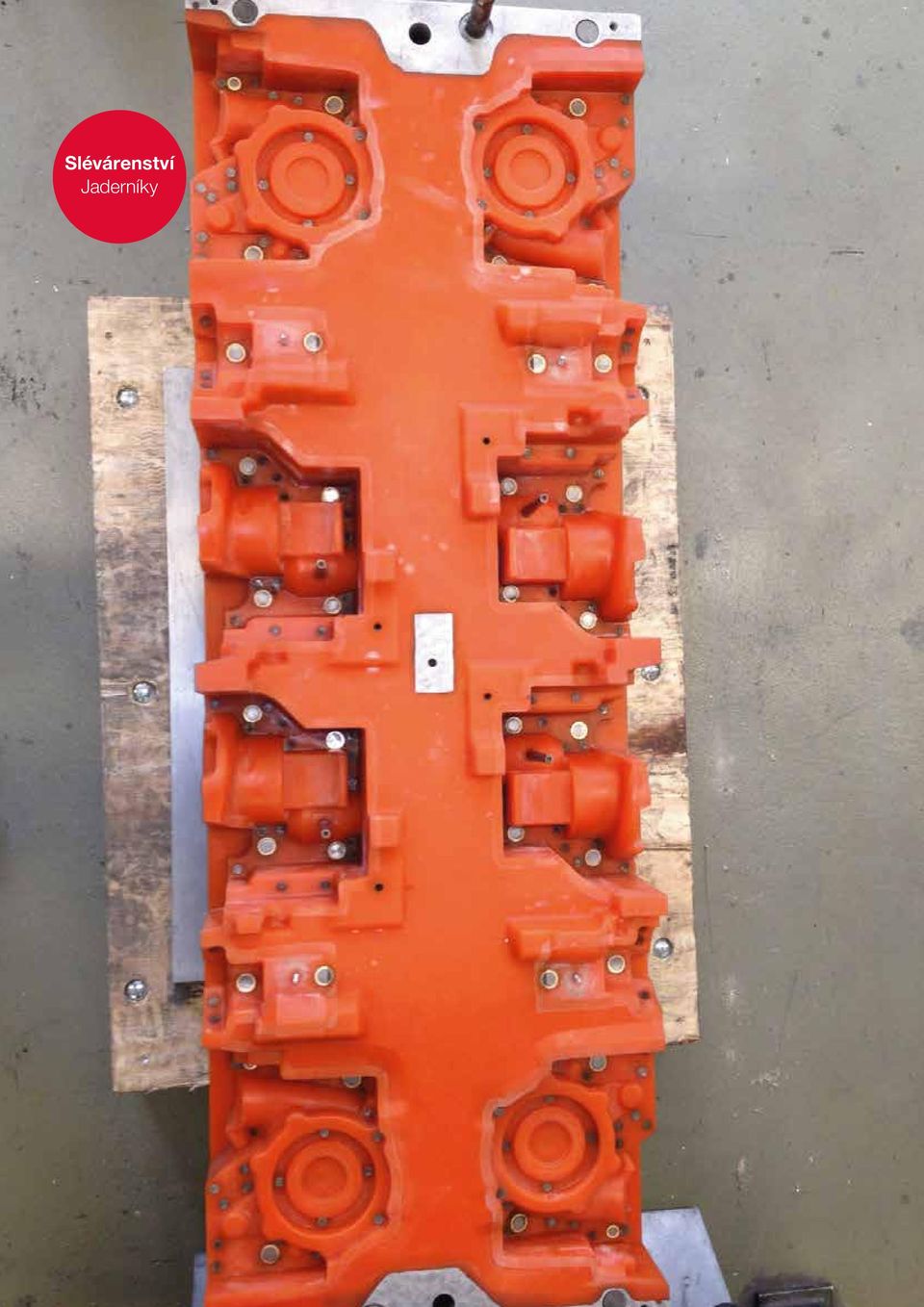

8 Slévárenství Jaderníky

9 l Výrobní cyklus zhotovení jaderníku Rozličné výrobní programy jader ve slévárnách, pro malé nebo velké série, staví také na jaderníky vysoké požadavky. K tomu patří dobrá dimenzní stabilita do cca. 60 C, vysoká otěruvzdornost a dobrá chemická odolnost. RAMPF Tooling Solutions nabízí obsáhlý výrobní sortiment, pro všechny varianty jaderníků a pomocných přípravků ideální řešení. Masivní odlitky Vrstvené jaderníky Skořepinové konstrukce Zadní výplně / Přední lití Frézování Jádro Jádro Jádro Jádro special board Přední lití EP / PUR Více-vrstvá konstr. EP / PUR Skořepinová EP / PUR Alu zadní výplň, přední lití Jaderník frézování Pracovní postup při výrobě Jaderník Jaderník Jaderník Jaderník Půlka jader-níku po frézování Nasazení Nasazení Nasazení Nasazení Jaderník Gebr. Kemper GmbH + Co. KG Nasazení 08I09

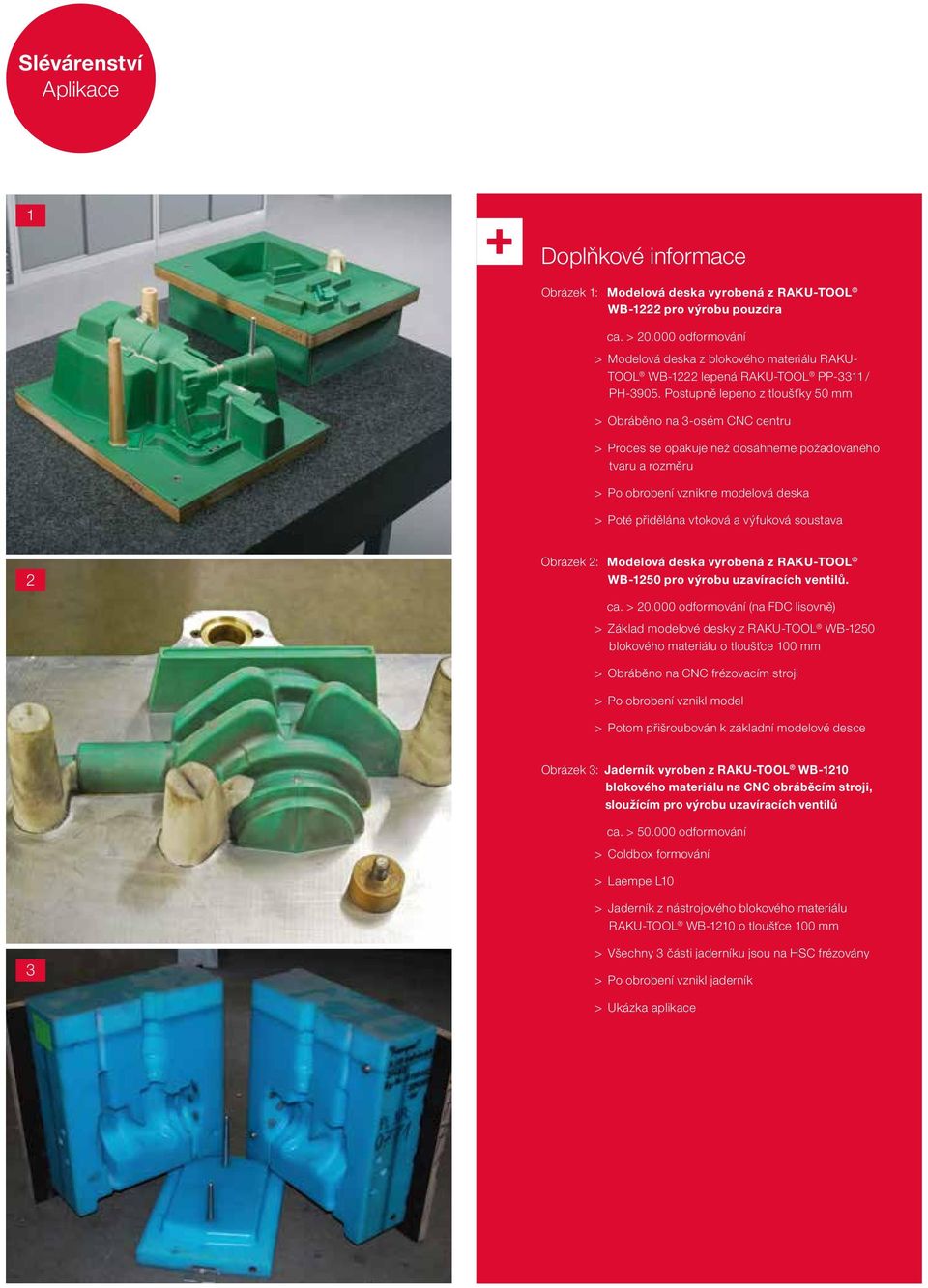

10 Slévárenství Aplikace 1 Doplňkové informace Obrázek 1: Modelová deska vyrobená z WB-1222 pro výrobu pouzdra ca. > odformování > Modelová deska z blokového materiálu RAKU- TOOL WB-1222 lepená PP-3311 / PH Postupně lepeno z tloušťky 50 mm > Obráběno na 3-osém CNC centru > Proces se opakuje než dosáhneme požadovaného tvaru a rozměru > Po obrobení vznikne modelová deska > Poté přidělána vtoková a výfuková soustava 2 Obrázek 2: Modelová deska vyrobená z WB-1250 pro výrobu uzavíracích ventilů. ca. > odformování (na FDC lisovně) > Základ modelové desky z WB-1250 blokového materiálu o tloušťce 100 mm > Obráběno na CNC frézovacím stroji > Po obrobení vznikl model > Potom přišroubován k základní modelové desce Obrázek 3: Jaderník vyroben z WB-1210 blokového materiálu na CNC obráběcím stroji, sloužícím pro výrobu uzavíracích ventilů ca. > odformování > Coldbox formování > Laempe L10 > Jaderník z nástrojového blokového materiálu WB-1210 o tloušťce 100 mm 3 > Všechny 3 části jaderníku jsou na HSC frézovány > Po obrobení vznikl jaderník > Ukázka aplikace

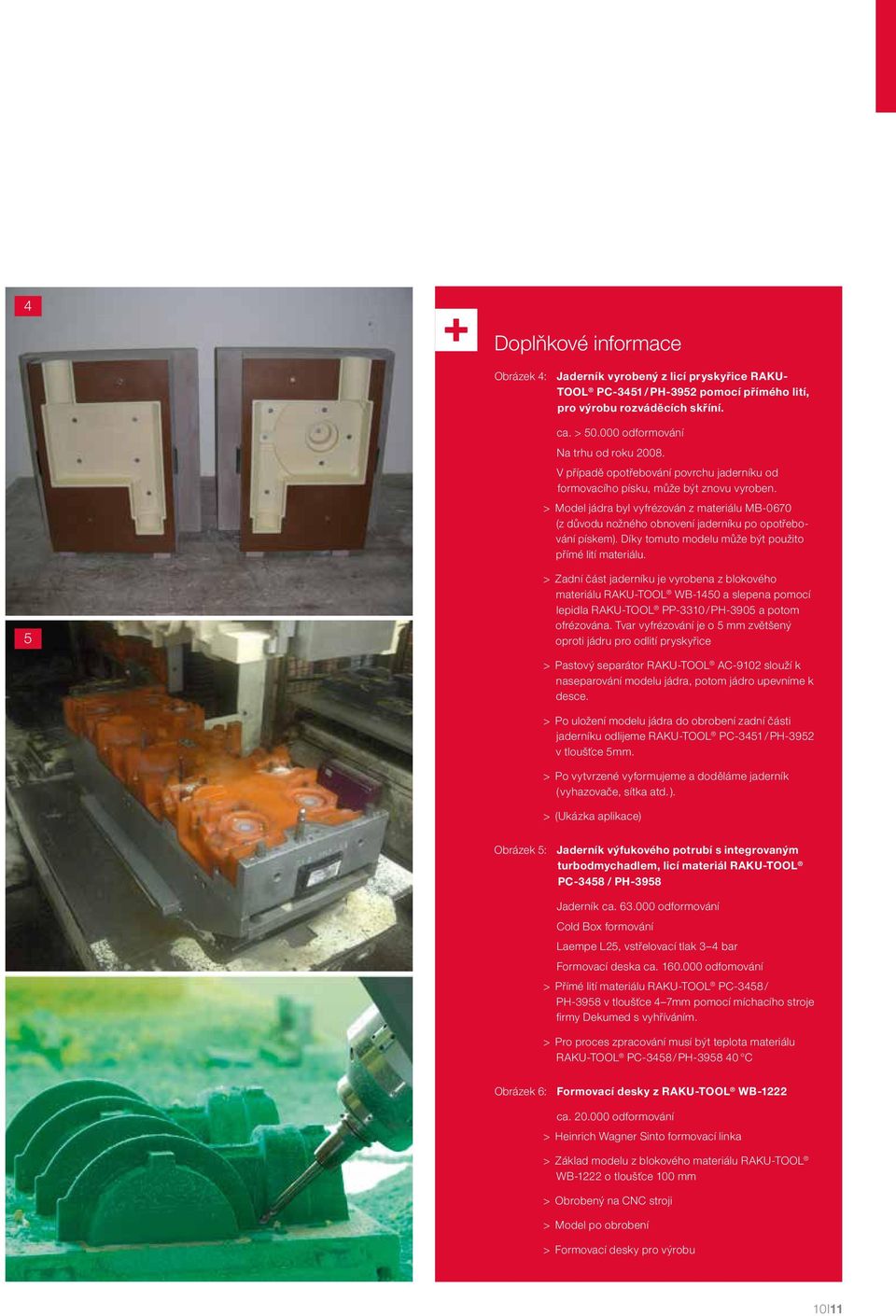

11 4 Doplňkové informace Obrázek 4: Jaderník vyrobený z licí pryskyřice RAKU- TOOL PC-3451 / PH-3952 pomocí přímého lití, pro výrobu rozváděcích skříní. ca. > odformování Na trhu od roku V případě opotřebování povrchu jaderníku od formovacího písku, může být znovu vyroben. > Model jádra byl vyfrézován z materiálu MB-0670 (z důvodu nožného obnovení jaderníku po opotřebování pískem). Díky tomuto modelu může být použito přímé lití materiálu. 5 > Zadní část jaderníku je vyrobena z blokového materiálu WB-1450 a slepena pomocí lepidla PP-3310 / PH-3905 a potom ofrézována. Tvar vyfrézování je o 5 mm zvětšený oproti jádru pro odlití pryskyřice > Pastový separátor AC-9102 slouží k naseparování modelu jádra, potom jádro upevníme k desce. > Po uložení modelu jádra do obrobení zadní části jaderníku odlijeme PC-3451 / PH-3952 v tloušťce 5mm. > Po vytvrzené vyformujeme a doděláme jaderník ( vyhazovače, sítka atd. ). > (Ukázka aplikace) Obrázek 5: Jaderník výfukového potrubí s integrovaným turbodmychadlem, licí materiál PC-3458 / PH-3958 Jaderník ca odformování Cold Box formování Laempe L25, vstřelovací tlak 3 4 bar Formovací deska ca odfomování > Přímé lití materiálu PC-3458 / PH-3958 v tloušťce 4 7mm pomocí míchacího stroje firmy Dekumed s vyhříváním. > Pro proces zpracování musí být teplota materiálu PC-3458 / PH C Obrázek 6: Formovací desky z WB-1222 ca odformování > Heinrich Wagner Sinto formovací linka > Základ modelu z blokového materiálu WB-1222 o tloušťce 100 mm > Obrobený na CNC stroji > Model po obrobení > Formovací desky pro výrobu 10I11

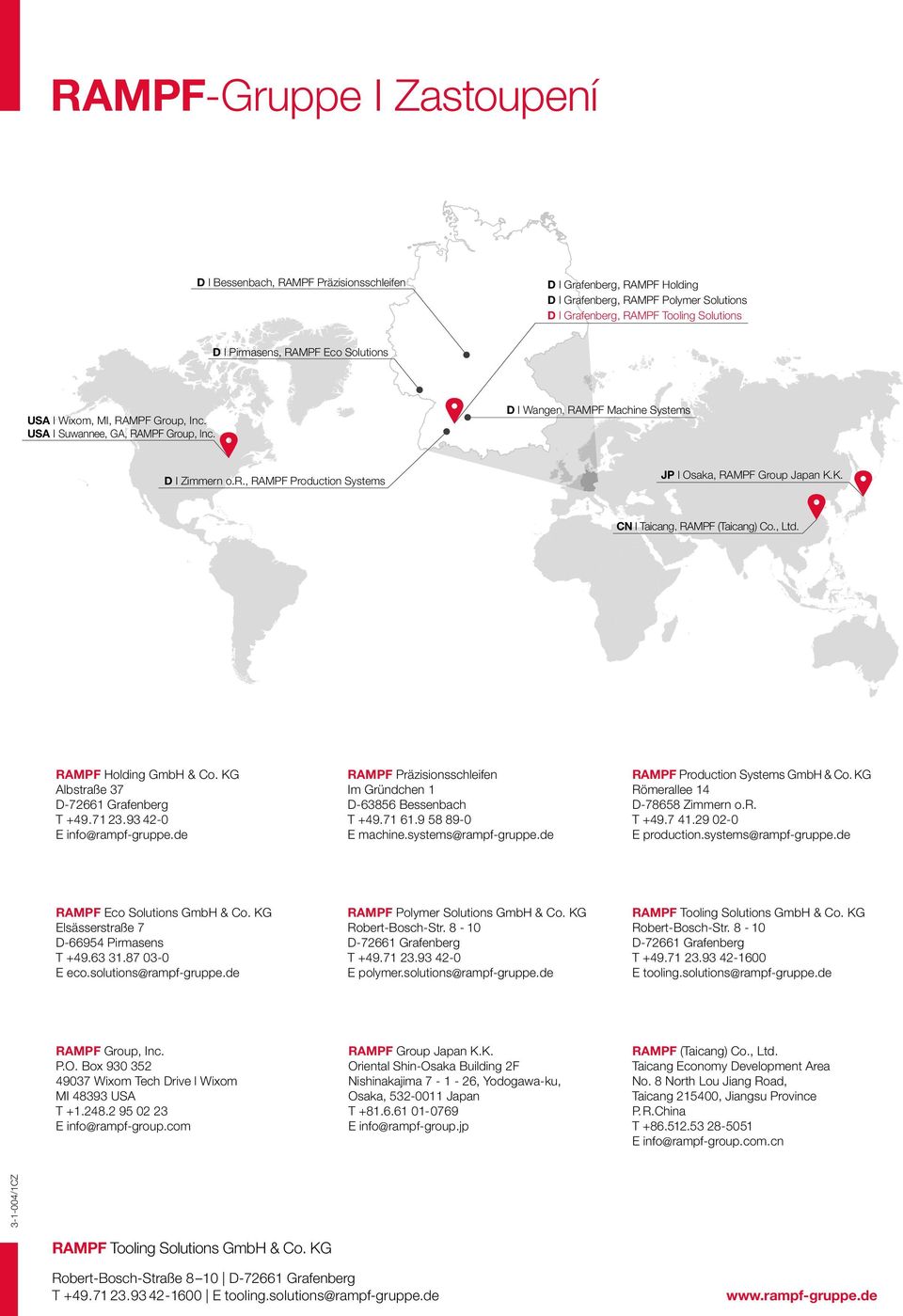

12 RAMPF-Gruppe I Zastoupení D I Bessenbach, RAMPF Präzisionsschleifen D I Grafenberg, RAMPF Holding D I Grafenberg, RAMPF Polymer Solutions D I Grafenberg, RAMPF Tooling Solutions D I Pirmasens, RAMPF Eco Solutions USA I Wixom, MI, RAMPF Group, Inc. USA I Suwannee, GA, RAMPF Group, Inc. D I Wangen, RAMPF Machine Systems D I Zimmern o.r., RAMPF Production Systems JP I Osaka, RAMPF Group Japan K.K. CN I Taicang, RAMPF (Taicang) Co., Ltd. RAMPF Holding GmbH & Co. KG Albstraße 37 D Grafenberg T E info@rampf-gruppe.de RAMPF Präzisionsschleifen Im Gründchen 1 D Bessenbach T E machine.systems@rampf-gruppe.de RAMPF Production Systems GmbH & Co. KG Römerallee 14 D Zimmern o.r. T E production.systems@rampf-gruppe.de RAMPF Eco Solutions GmbH & Co. KG Elsässerstraße 7 D Pirmasens T E eco.solutions@rampf-gruppe.de RAMPF Polymer Solutions GmbH & Co. KG Robert-Bosch-Str D Grafenberg T E polymer.solutions@rampf-gruppe.de RAMPF Tooling Solutions GmbH & Co. KG Robert-Bosch-Str D Grafenberg T E tooling.solutions@rampf-gruppe.de RAMPF Group, Inc. P.O. Box Wixom Tech Drive l Wixom MI USA T E info@rampf-group.com RAMPF Group Japan K.K. Oriental Shin-Osaka Building 2F Nishinakajima , Yodogawa-ku, Osaka, Japan T E info@rampf-group.jp RAMPF (Taicang) Co., Ltd. Taicang Economy Development Area No. 8 North Lou Jiang Road, Taicang , Jiangsu Province P.R.China T E info@rampf-group.com.cn /1CZ RAMPF Tooling Solutions GmbH & Co. KG Robert-Bosch-Straße 8 10 D Grafenberg T E tooling.solutions@rampf-gruppe.de
