1 PNEUMATICKÝ UTAHOVÁK , 22120, 22140, , 22120, 22140, 22150

2 CZ přepínací ventil směru otáčení 2. spoušť 3. regulace utahovacího momentu 4. vstup vzduchu přepínač směru otáčení 2. spoušť 3. vstup vzduchu 2 2

3 PŮVODNÍ NÁVOD K OBSLUZE PNEUMATICKÉHO UTAHOVÁKU označení: , 22120, , CZ Vážený zákazníku, děkujeme Vám za zakoupení výrobku PROTECO. Před zahájením práce s pneumatickým utahovákem si přečtěte pozorně celý návod. Tento návod obsahuje důležité bezpečnostní informace a nezbytné informace pro používání a údržbu. Uchovejte si tento návod pro pozdější použítí. Technické parametry pneumatických utahováků Typ Upínání Pracovní tlak bar Spotřeba vzduchu l/min Max. utahovací moment Nm Hmotnost kg /2" , /2" , /2" /145 81/312 3, /2" ,6 DŮLEŽITÉ INFORMACE Každý utahovák je testován ve výrobě. Pokud Váš utahovák nemá dostatečný výkon, zkontrolujte především parametry použitého kompresoru. Pro plný výkon utahováku musí kompresor dodávat potřebné množství vzduchu viz. tabulka. Také celá sestava tzn. redukční ventil, odlučovač, lubrikátor, rychlospojky a hadice by měly mít dostatečný průtok vzduchu. Poznámka nízký průtok vzduchu může způsobit nevhodná rychlospojka, hadice nebo nevhodný redukční ventil. Nepoužívejte pro utahování a povolování šroubů průmyslovou hlavici větší než 27 mm (šrouby M18). Prostudujte předepsané utahovací momenty šroubů, viz. tabulka doporučených utahovacích momentů. Při použití utahováku při nízké okolní teplotě může dojít ke snížení jeho výkonu. Nejedná se o závadu. Je nutná pravidelná údržba utahováku, zejména mazání dle návodu. Předejdete tak zvýšenému opotřebení a poškození utahováku. Pozor! Nedodržením tohoto návodu můžete poškodit utahovák, utahovanou součást nebo způsobit zranění. Bezpečnostní upozornění 1. Přečtěte si návod na kompresor a dodržujte všechny bezpečnostní instrukce. 2. Používejte ochranné rukavice, ochranu sluchu a očí. 3. Před zahájením práce si sundejte hodinky, prsteny, řetízky a jiné volné předměty. Volný oděv nebo řetízek může být zachycen vrtulí kompresoru nebo utahovákem a můžete si tak způsobit vážné zranění. 4. Vždy používejte průmyslové hlavice, které jsou určeny pouze pro pneumatické utahováky! 5. Když připojujete utahovák k přívodu vzduchu nesmí být stisknutá spoušť. 6. Pokud utahovák nepoužíváte, odpojte jej od přívodu vzduchu. Nikdy nevyměňujte hlavice nebo neprovádějte údržbu, pokud je utahovák připojen k přívodu vzduchu. 7. Při práci udržujte stabilní postoj. 8. Ujistěte se, že utahovaná (povolovaná) součást je řádně zabezpečena, aby nemohlo dojít k jejímu protočení nebo vymrštění. Utahovák vždy pevně uchopte, aby jste předešli možnosti 3

4 poranění. 9. Utahovák používejte pouze pro účel, pro který byl vyroben. 10. Utahovák řádně udržujte a dbejte všech instrukcí pro mazání a údržbu. 11. Utahovák nepřenášejte uchopením za hadici. Hadice nesmí být blízko tepelného zdroje a ostrých hran. Hadice musí být vyměněna, pokud je poškozena či opotřebována. 12. Olejem znečištěné hadry a další hořlavý odpad ukládejte do bezpečného plechového kontejneru. S kontejnerem nakládejte podle předpisů. 13. Provozní tlak vzduchu nikdy nesmí překročit hodnotu 8 bar. K omezení tlaku vždy užívejte redukční ventil nastavený na hodnotu max. 8 bar! 14. Vždy používejte utahovák v bezpečné vzdálenosti od lidí nebo zvířat. 15. Pokud utahovák vykazuje jakoukoli závadu, nepoužívejte jej. 16. Chraňte utahovák před vodou, vlhkostí a prachem. Připojení pneumatického utahováku ke kompresoru Na výstupu z kompresoru, musí být vždy jako první umístěn odlučovač kondenzátu a za ním lubrikátor pro mazání pneumatického nářadí. Lubrikátor našroubujte do vstupu na rukojeti. Do těla lubrikátoru našroubujte čep pro připojení rychlospojky. Nádobku lubrikátoru plňte pouze olejem pro mazání pneumatického nářadí (např. Paramo Pneumat 22). PISTOLOVÝ UTAHOVÁK Přepínací ventil slouží pro změnu směru otáčení hlavice Po stlačení ventilu na zadní části utahováku, tj. přesunutím ve směru šipky (pozice F - vyobrazeno na levém boku), se bude hlavice otáčet ve směru hodinových ručiček. Po stlačení ventilu nad spouští, tj. přesunutím ve směru šipky, (pozice R vyobrazeno na levém boku) se bude hlavice otáčet v protisměru hodinových ručiček. Výkon lze regulovat ve čtyřech stupních (1 - min. 4 - max. moment) stisknutím a pootočením knoflíku ve spodní části rukojeti (před přívodem vzduchu). Povolování šroubů Podle matky nebo hlavy šroubu vyberte správnou velikost průmyslové hlavice. Přesuňte přepínací ventil do polohy R. Uchopte pneumatický utahovák a nasaďte hlavici na hlavu šroubu. Před tím, než budete povolovat zarezlé matky nebo šrouby, očistěte je od rzi a natřete je uvolňovacím olejem. Stiskněte spoušť utahováku. Je lepší povolovat v krátkých, přibližně 2s cyklech. Pokud se matka nezačne hýbat po 5-ti až 10-ti sekundách, nepokračujte v používání pneumatického utahováku. Nepoužívejte pneumatický utahovák na vyšší tlak než je dovoleno. Může dojít k jeho poškození. Utahování šroubů Podle matky nebo hlavy šroubu vyberte správnou velikost průmyslové hlavice. Přesuňte přepínací ventil do polohy F. Nasaďte hlavici utahováku na hlavu šroubu a stiskněte spoušť. Finální dotažení proveďte vždy momentovým klíčem! RÁČNOVÝ UTAHOVÁK Povolování šroubů Podle matky nebo hlavy šroubu vyberte správnou velikost průmyslové hlavice. Pootočte přepínačem ve směru šipky do polohy R. Šroub nejprve povolte klíčem. Nasaďte hlavici na hlavu šroubu, pevně uchopte utahovák a stiskněte spoušť. Pozor - utahovák má poměrně velký reakční moment. CZ 4

5 Utahování šroubů Podle matky nebo hlavy šroubu vyberte správnou velikost průmyslové hlavice. Pootočte přepínačem ve směru šipky do polohy F. Nasaďte hlavici utahováku na hlavu šroubu, pevně uchopte utahovák a stiskněte spoušť. Finální dotažení proveďte vždy momentovým klíčem! ÚDRŽBA Mazání 1. Odpojte přívodní hadici od pneumatického utahováku. 2. Nakapejte 4-6 kapek oleje pro pneumatické nářadí do čepu přívodu vzduchu na utahováku. 3. Připojte přívodní hadici k pneumatickému utahováku a spusťte jej krátce v obou směrech, aby došlo k promazání turbíny. Vyfouknutý přebytečný olej otřete hadrem. 4. Občas odšroubujte šroub na boku utahováku označen nápisem OIL a do otvoru kápněte pár kapek oleje, aby došlo k promazání rázového mechanizmu (pouze u rázových pistolových utahováků). Upozornění! Neprovozujte utahovák bez odlučovače kondenzátu a přimazávání. Může dojít k poškození turbíny! V záruční době je oprávněno provádět veškeré opravy pouze autorizované servisní středisko. Skladování Utahovák skladujte vyčištěný a promazaný na suchém místě mimo dosah dětí a nepovolaných osob. CZ ŘEŠENÍ NĚKTERÝCH PROBLÉMŮ Závada Příčina Odstranění Hlavice se neotáčí nebo se otáčí pomalu - nízký výkon Opotřebované nebo rozlomené hlavice V utahováku není žádný olej Nízký tlak vzduchu Příliš mnoho oleje nebo nevhodný olej Malý průtok redukčního ventilu nebo hadice Nevhodné hlavice Příliš dlouhé používání Zkontrolujte přimazávání. Příp. doplňte do lubrikátoru olej Nastavte redukční ventil. Zkontrolujte, utáhněte hadicové spojky nebo vyměňte hadici Seřiďte přimazávání nebo doplňte správným olejem Zkontrolujte redukční ventil, rychlospojky, popř. použijte hadici s větším průměrem Vyměňte za doporučené průmyslové hlavice Likvidace Po ukončení životnosti přístroj, příslušenství a obal odevzdejte v souladu s požadavky na ochranu životního prostředí do recyklační sběrny. Informace Firma není zodpovědná za škody nebo zranění způsobená nesprávným používáním. Výrobce si vyhrazuje právo na technické, estetické a funkční změny svých výrobků bez předchozího upozornění. Je to v souvislosti se snahou výrobce o neustálý vývoj a inovaci svých výrobků. Změny obrazové a textové informace a tiskové chyby vyhrazeny. 5

6 CZ Při práci s přístrojem buďte velmi opatrní. Před prvním uvedením do provozu a před všemi pracemi spojenými s údržbou, montáží a čištěním, si důkladně pročtěte návod k obsluze. Používejte předepsané ochranné prostředky. 6

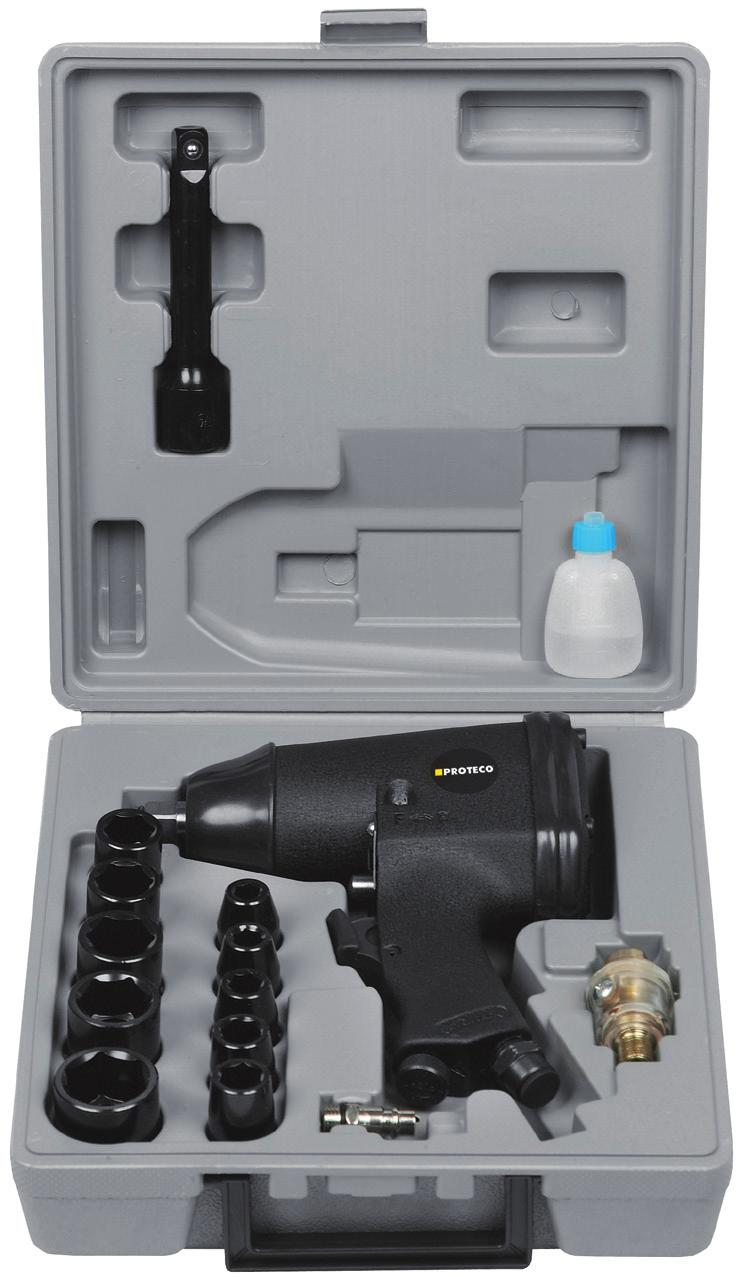

7 CZ EU PROHLÁŠENÍ O SHODĚ Výrobce:, Radlická 2487/99, Praha 5 Česká republika, IČO: Výrobek: Typ: Utahovák pneu.pistol. 1/2" + hlavice v kufru 6-8 bar 312Nm Sada utahováků pneu 1/2" ráčnový + pistolový PROTECO Utahovák pneu.pistol. 1/2" 700 Nm PROTECO LX-2050 LX-2060 LX-2162 Výrobek splňuje všechna příslušná ustanovení technických předpisů, tj. předmětných směrnic Evropských společenství a nařízení vlády ČR. Směrnice č. 2006/42/EC (Nařízení vlády ČR č. 176/2008 Sb.) Při posouzení shody byly použity následující normy: EN ISO 12100:2010 EN ISO 11148:6:2013 EN ISO :2012 EN ISO :2012 EN ISO :2012 AfPS GS 2014:01PAK Posouzení shody bylo vydáno na základě zkoušek provedených zkušebnou TÜV SÜD Product Service GmbH, Ridlerstrasse 65, München, Germany, na základě vydaných reportů č , a certifikátu č. Z1A , OH TLTDC43. Poslední dvojčíslí roku, v němž bylo označení CE na výrobek umístěno: 18 Osoba pověřená kompletací technické dokumentace: Libor Knap Podbřezí V Podbřezí dne Libor Knap jednatel společnosti 7

8 CZ ZÁRUČNÍ LIST Razítko a podpis prodejce: Datum prodeje: Záznamy o provedených opravách (datum, podpis):

9 Výrobce: Provozovna: Podbřezí 63,
