Návod na obsluhu a údržbu karosářské pilky typ KS 9

Transkript

1 Návod na obsluhu a údržbu karosářské pilky typ KS 9 Obj. č. D

2 Vážený zákazníku, děkujeme Vám za projevenou důvěru v náš výrobek. Před tím, než začnete s karosářskou pilkou pracovat si pozorně přečtěte tento návod. Tento návod obsahuje důležité pokyny, které zajistí Vaší karosářské pilce dlouhou životnost a bezporuchový provoz. Proto ukládejte tento návod neustále u Vašeho nářadí. Význam symbolů Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. Obsah 1. Obsah dodávky 2. Technické údaje 3. Obrázek 4. Funkce a použití 5. Bezpečnostní předpisy 6. Uvedení do provozu 7. Údržba a péče 8. Příslušenství 9. Záruční podmínky 10. Expluatační nákres 11. Seznam náhradních dílů 1. Obsah dodávky 1 Karosářská pilka typ KS 9 1 Dorazový oblouk 1 Imbusový klíč 4 mm 1 Imbusový klíč 2 mm 2 Plátky do pily, 24 zubů/palec (Sandvik-ocel) na plech od 0,8 do 1,2 mm. 2 Plátky do pily, 32 zubů/palec (Sandvik-ocel) na plech od 0,3 do 0,8 mm 1 Dokumentace (návod na obsluhu, záruční list)

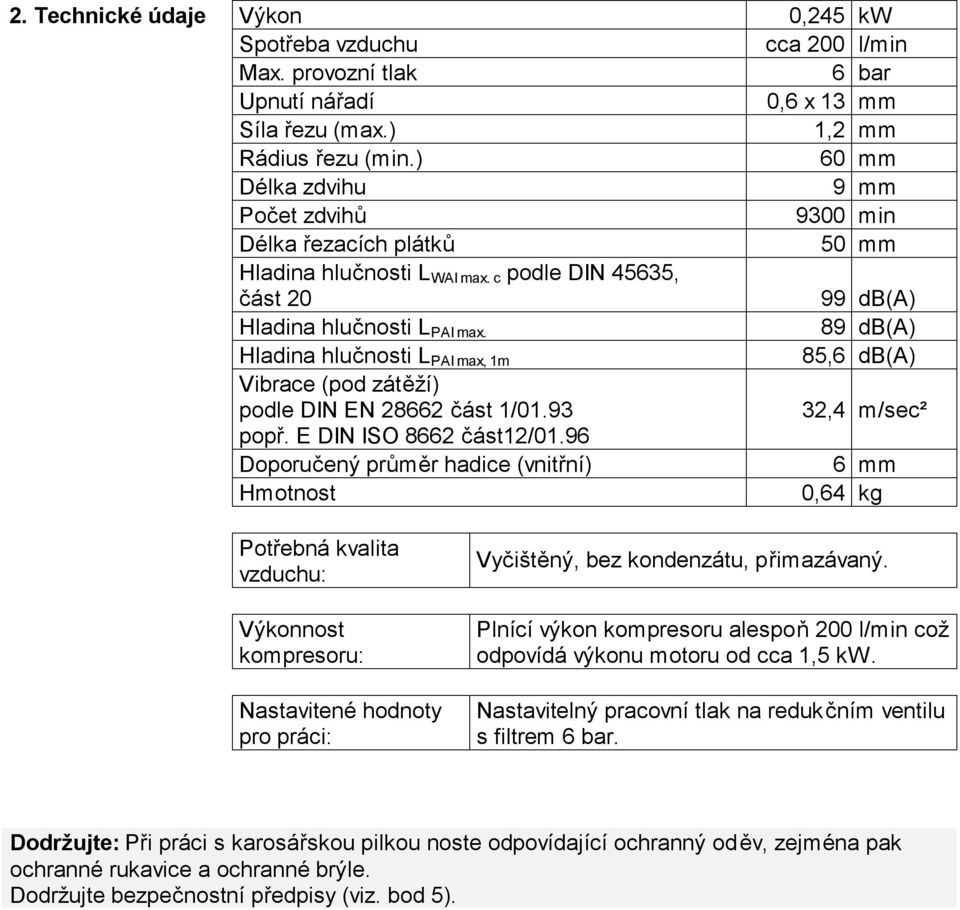

3 2. Technické údaje Výkon 0,245 kw Spotřeba vzduchu cca 200 l/min Max. provozní tlak 6 bar Upnutí nářadí 0,6 x 13 mm Síla řezu (max.) 1,2 mm Rádius řezu (min.) 60 mm Délka zdvihu 9 mm Počet zdvihů 9300 min Délka řezacích plátků 50 mm Hladina hlučnosti L WAI max. c podle DIN 45635, část db(a) Hladina hlučnosti L PAI max. 89 db(a) Hladina hlučnosti L PAI max, 1m 85,6 db(a) Vibrace (pod zátěží) podle DIN EN část 1/ ,4 m/sec² popř. E DIN ISO 8662 část12/01.96 Doporučený průměr hadice (vnitřní) 6 mm Hmotnost 0,64 kg Potřebná kvalita vzduchu: Výkonnost kompresoru: Nastavitené hodnoty pro práci: Vyčištěný, bez kondenzátu, přimazávaný. Plnící výkon kompresoru alespoň 200 l/min což odpovídá výkonu motoru od cca 1,5 kw. Nastavitelný pracovní tlak na redukčním ventilu s filtrem 6 bar. Dodržujte: Při práci s karosářskou pilkou noste odpovídající ochranný oděv, zejména pak ochranné rukavice a ochranné brýle. Dodržujte bezpečnostní předpisy (viz. bod 5).

4 3. Obrázek Poz. Označení karosářské pilky 0090 Redukční vsuvka pro připojení ke stlačenému vzduchu typ KS Ovládací páčka s pojistkou 0240 Šroub s vnitřním šestihranem pro dorazový oblouk 0260 Kryt pro umístění plátků do pily 0340 Dorazový oblouk pro hloubkové údery 0490 Vsuvka pro připojení ke stl. vzduchu 0510 Plátek do pily 4. Funkce a použití 5. Bezpečnostní předpisy Krosářská pilka typ KS 9 je snadno ovladatelné pneumatické ná řadí k lehkému řezání karosářských plechů do síly 1,2 mm. Chraňte sebe a své okolí dodržováním bezpečnostních předpisů. Předejdete tím možnému nebezpečí úrazu. - Provozovatel musí zajistit bezpečnost provozu. - Chraňte před dětmi a domácími zvířaty, je-li přístroj v provozu. - Karosářskou pilkou nemiřte proti lidem a zvířatům. - Karosářskou pilku ukládejte z dosahu dětí. - Karosářskou pilku nepoužívejte v místnostech, kde hrozí nebezpe čí exploze. - Pozor na hořlavý materiál, při řezání může dojít k jiskření. - Karosářskou pilku mohou obsluhovat a udržovat pouze poučené osoby. Opravy mohou provádět pouze kvalifikované osoby. - Na karosářské pilce neprovádějte opravy, žádné manipulace atd. - Při údržbových pracích nebo opravách dbejte, aby: byla karosářská pilka odpojena od zdroje stl. vzduchu. - Nastavení maximálního provozního tlaku nesmí být překročeno (viz. Technické údaje ). Nastavení provozního tlaku musí být provedeno přes redukční ventil. - Nepoužívejte žádné plyny jako zdroj energie stl. vzduchu. - Připojení stl. vzduchu provádějte přes rychlospojku. - Nedotýkejte se plátků pilky, dokud bude připojen přístroj ke zdroji stl. vzduchu. - Při práci s dorazovým obloukem musí být karosářská pilka přiložena na plechu. - Při práci s karosářskou pilkou noste odpovídající pracovní oděv, zejm. chrániče sluchu, dýchací masku, ochranné brýle a pracovní rukavice. - Používejte pouze originální náhradní díly. - Opatrně, při práci může dojít v bezprostřední blízkosti s karosářskou

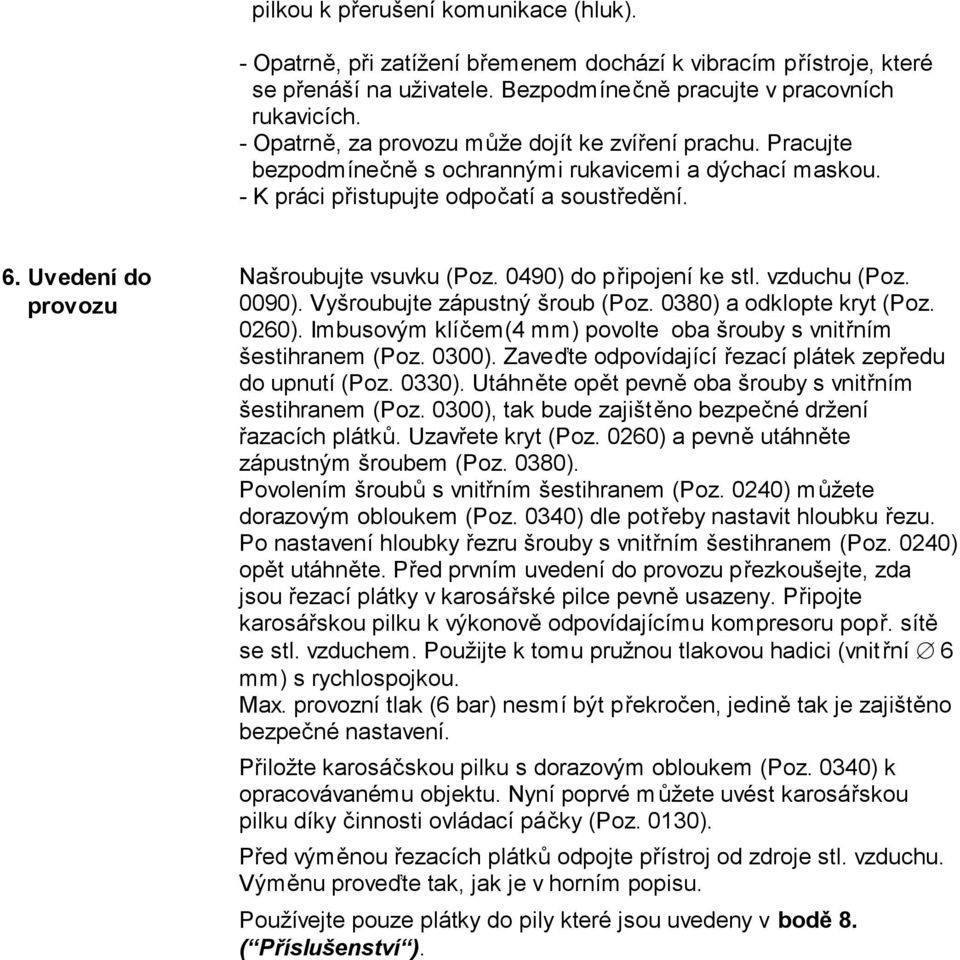

5 pilkou k přerušení komunikace (hluk). - Opatrně, při zatížení břemenem dochází k vibracím přístroje, které se přenáší na uživatele. Bezpodmínečně pracujte v pracovních rukavicích. - Opatrně, za provozu může dojít ke zvíření prachu. Pracujte bezpodmínečně s ochrannými rukavicemi a dýchací maskou. - K práci přistupujte odpočatí a soustředění. 6. Uvedení do provozu Našroubujte vsuvku (Poz. 0490) do připojení ke stl. vzduchu (Poz. 0090). Vyšroubujte zápustný šroub (Poz. 0380) a odklopte kryt (Poz. 0260). Imbusovým klíčem(4 mm) povolte oba šrouby s vnitřním šestihranem (Poz. 0300). Zaveďte odpovídající řezací plátek zepředu do upnutí (Poz. 0330). Utáhněte opět pevně oba šrouby s vnitřním šestihranem (Poz. 0300), tak bude zajištěno bezpečné držení řazacích plátků. Uzavřete kryt (Poz. 0260) a pevně utáhněte zápustným šroubem (Poz. 0380). Povolením šroubů s vnitřním šestihranem (Poz. 0240) můžete dorazovým obloukem (Poz. 0340) dle potřeby nastavit hloubku řezu. Po nastavení hloubky řezru šrouby s vnitřním šestihranem (Poz. 0240) opět utáhněte. Před prvním uvedení do provozu přezkoušejte, zda jsou řezací plátky v karosářské pilce pevně usazeny. Připojte karosářskou pilku k výkonově odpovídajícímu kompresoru popř. sítě se stl. vzduchem. Použijte k tomu pružnou tlakovou hadici (vnitřní 6 mm) s rychlospojkou. Max. provozní tlak (6 bar) nesmí být překročen, jedině tak je zajištěno bezpečné nastavení. Přiložte karosáčskou pilku s dorazovým obloukem (Poz. 0340) k opracovávanému objektu. Nyní poprvé m ůžete uvést karosářskou pilku díky činnosti ovládací páčky (Poz. 0130). Před výměnou řezacích plátků odpojte přístroj od zdroje stl. vzduchu. Výměnu proveďte tak, jak je v horním popisu. Používejte pouze plátky do pily které jsou uvedeny v bodě 8. ( Příslušenství ).

6 7. Údržba a péče Dodržováním zde uvedených pokynů k údržbě zajistíte tomuto kvalitnímu výrobku dlouhou životnost a bezporuchový provoz. Nářadí okamžitě po použití řádně vyčistěte. Pro dlouhodobou bezporuchovou funkci Vaší karosářské pilky je nutné pravidelné mazání nářadí. Následující možnosti při mazání: a) přes mlhový přimazávač: Kompletní údržbová jednotka obsahuje mlhový přimazávač a je umístěna na kompresoru. b) přes hadicový přimazávač: v bezprostřední blízkosti nářadí (odstup cca. 50 cm) se nainstaluje vpouštění oleje do vedení, které zásobuje nářadí dostatkem oleje. (viz. Příslušenství ). c) manuálně: Jestliže ve Vašem zařízení není namontována ani údržbová jednotka ani vpouštění oleje do vedení, musíte před každým uvedením nářadí na stlačený vzduch do provozu přidat do přípojky stlačeného vzduchu 3-5 kapek oleje. Jestliže bylo nářadí na stlačený vzduch více dní mimo provoz, musíte přidat před zapnutím do přípojky stlačeného vzduchu 5 10 kapek oleje. Skladujte Vaše pneumatické nářadí pouze v suchých prostorách. 8. Příslušenství Olej pro pneumatické nářadí (1 litr) Obj. č. B Olejový přimazávač R 3/8 i Obj. č. D Chrániče sluchu Obj. č. B Ochranné brýle Obj. č. G Pracovní rukavice Obj. č. G Plátky do pily 32 zubů/palec (5 kusů) Obj. č. B Plátky do pily 24 zubů/palec (5 kusů) Obj. č. B Záruční podmínky Podkladem pro uplatnění nároku na záruku je vyplněný záruční list, popř. doklad o koupi. Na škody, vzniklé nesprávný používáním, se záruka nevztahuje. Při dotazech nahlašte vždy údaje jako datum zakoupení, název výrobku a objednací číslo. Schneider Bohemia poskytuje na karosářskou pilku typ KS 9 záruku: - uvedenou v záručním listě. Ze záruky jsou vyloučeny: - Rychle opotřebitelné díly (listy do pilky) - Škody, způsobené přetížením karosářské pilky. - Škody, způsobené neupraveným stl. vzduchem. - Škody, způsobené nepřiměřeným používáním nebo cizím zásahem. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky! Likvidace: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému

7 z našich servisních středisek. 10. Expluatační nákres karosářské pilky typ KS Seznam náhradních dílů karosářské pilky typ KS 9 Poz. Obj. č. Označení Množ G Šroub ventilu G O-kroužek 10.5 x 2.4 NBR G O- kroužek 6.5 x 1.9 NBR G Řízení ventilu G Pružina G Zdvihátko ventilu G O- kroužek 3.5 x 2 NBR G Vedení ventilu G Redukční vsuvka G 3/8 a x G 1/4 i G Šroub válce M 4 x G Pružná podložka A G Upínací kolík DIN x G Ovládací páčka G Kolík G Tělo ventilu G Pouzdro G Válec G Vedení ventilu G Píst ventilu G U-podložka DIN 125 B G Šroub válce M 3 x 22 2

8 Poz. Obj. č. Označení Množ G Těsnění G Blok ventilu G Závitový kolík DIN 916 M 4 x G Pouzdro G Kryt G Zápustný šroub DIN 965 M 5 x G Pouzdro G Tyč pístu G Šroub G Dorazová deska G Upnutí plátků do pily G Doraz G O-kroužek 2,8 x 1, G Zápustný šroub DIN 965 M 4 x G Horní deska vedení G Vedení plátků do pily G Spodní deska vedení G Přední tlumící kroužek G Zadní tlumící kroužek G Upínací kolíkdin x G Pružina G Podložka G Podložka G Podložka E Vsuvka R 1/4"a G Závitový kolík M 5 x 6 s vniřním šestihranem G Návod na obsluhu 1
