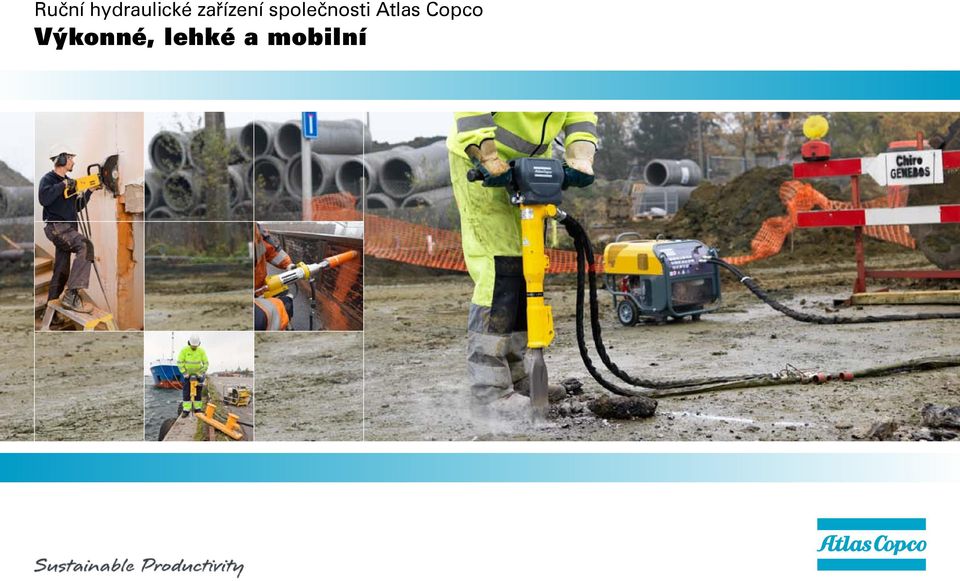

Ruční hydraulické zařízení společnosti Atlas Copco Výkonné, lehké a mobilní

Transkript

1 Ruční hydraulické zařízení společnosti Atlas Copco Výkonné, lehké a mobilní

2 2

3 Až uvidíte, uvěříte Hydraulické nářadí by mělo být dodáváno s varováním: jakmile si je vyzkoušíte, nebudete chtít nic jiného. Proč? Protože jsou hydraulické nástroje velmi účinné. Nevypadá příliš robustně a příliš na sebe neupozorňuje, avšak jakmile spustíte spoušť a pocítíte jeho energii, přestanete pochybovat. Výkon k okamžitému použití Tato neuvěřitelná výkonnost je velice mobilní. Nepotřebujete elektřinu a hydraulický agregát je tak lehký a kompaktní, že se vám vejde do úložného prostoru dodávky. S ručním hydraulickým nářadím Atlas Copco zkrátka uděláte více práce za kratší dobu. Nákup je levnější Hydraulické systémy jsou neuvěřitelně účinné. Dejme si příklad: hydraulický agregát o výkonu 9 koní zajistí na hrotu nástroje zhruba stejný výkon jako naftový motor kompresoru o výkonu 20 koní. Za cenu jednoho kompresoru a bouracího kladiva pořídíte dvě kompletní sestavy hydraulických agregátů a kladiv. Každodenní náklady Hydraulické nářadí uživatelům přináší snížení nákladů na spotřebu paliva i na přepravu. Hydraulické nářadí je totiž tak účinné a kompaktní. Potřebujete přenosné nářadí, jež se vejde do úložného prostoru dodávky? Vyžadujete účinné a výkonné nářadí pro rychlé servisní práce? Požadujete spolehlivé nářadí prakticky bez nároků na údržbu? Jestliže na některou z těchto otázek odpovíte kladně, zavolejte místnímu zástupci firmy a požádejte o předvedení. V případě hydraulického nářadí rozhodně platí, že uvidět znamená uvěřit. 3

4 Vestavěná spolehlivost S hydraulickým nářadím se nemá vlastně co pokazit. S jedním či dvěma pohyblivými díly dochází k minimálnímu opotřebení a náhradních dílů je jen velmi málo. Hydraulické nářadí je ze své podstaty spolehlivé: pracuje v uzavřeném okruhu a nečistoty ani vlhkost do něj nemohou proniknout. Systém snadno udržíte v čistotě, neboť je vybaven bezodkapovými rychlospojkami v provedení flat-face. Hadice jsou rovněž opatřeny vysoce kvalitními spojkami. Vyhovují standardům HTMA (Hydraulic Tool Manufacturers Association) a poskytují snadné, rychlé a bezpečné spojení dokonce i při nasazení v prostředí s vysokou koncentrací prachu a nečistot, například v těžkém a důlním průmyslu. Pohodlí obsluhy Pracovníci obsluhy rádi pracují s nářadím Atlas Copco. Ve srovnání s jiným nářadím dostupným na trhu vykazuje nižší vibrace. Hydraulické nářadí nevypouští žádný odpadní vzduch, hladiny hluku jsou nízké a to pomáhá zajistit lepší pracovní prostředí. Vyberte si zdroj napájení, který vám nejvíce vyhovuje Mnohokrát nebudete hydraulický agregát dokonce ani potřebovat. Hydraulické nářadí lze totiž připojit k řadě nejrůznějších strojů, mezi něž patří například bagry, nákladní automobily, smykadla a traktory. Hydraulické nářadí se tedy skvěle hodí pro rychlé jednodenní práce: k oplocování, k otevírání dlažby za účelem pokládání kabelů či potrubí. S hydraulickým nářadím získáte neuvěřitelný výkon kdekoli a kdykoli jej potřebujete. Snadné přechovávání Stavební společnosti a půjčovny po celém světě objevují výhody vlastnění a používání tohoto spolehlivého nářadí. Vědí, že hydraulická zařízení nabízejí lepší poměr výkonu ke hmotnosti než jakýkoliv jiný systém. Vědí, jak snadno se používají. A dozvěděly se již, že toto nářadí vyžaduje jen minimální servis. S pomocí rozvaděče průtoku oleje a prodlužovací hadice lze hydraulické nářadí provozovat z rypadla. 4

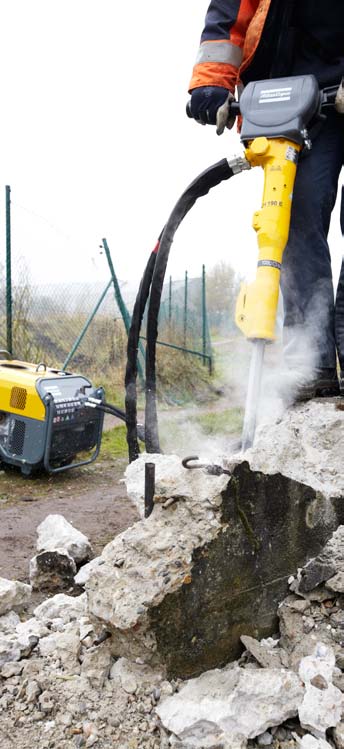

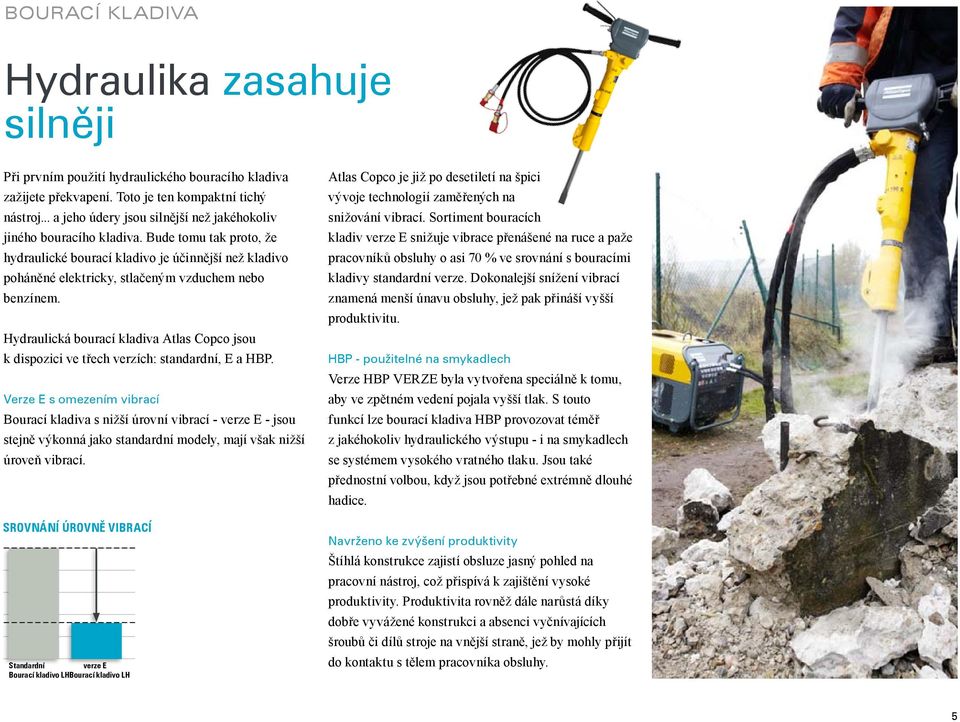

5 BOURACÍ KLADIVA Hydraulika zasahuje silněji Při prvním použití hydraulického bouracího kladiva zažijete překvapení. Toto je ten kompaktní tichý nástroj... a jeho údery jsou silnější než jakéhokoliv jiného bouracího kladiva. Bude tomu tak proto, že hydraulické bourací kladivo je účinnější než kladivo poháněné elektricky, stlačeným vzduchem nebo benzínem. Hydraulická bourací kladiva Atlas Copco jsou k dispozici ve třech verzích: standardní, E a HBP. Verze E s omezením vibrací Bourací kladiva s nižší úrovní vibrací - verze E - jsou stejně výkonná jako standardní modely, mají však nižší úroveň vibrací. Srovnání úrovně vibrací Standardní verze E Bourací kladivo LH Bourací kladivo LH Atlas Copco je již po desetiletí na špici vývoje technologií zaměřených na snižování vibrací. Sortiment bouracích kladiv verze E snižuje vibrace přenášené na ruce a paže pracovníků obsluhy o asi 70 % ve srovnání s bouracími kladivy standardní verze. Dokonalejší snížení vibrací znamená menší únavu obsluhy, jež pak přináší vyšší produktivitu. HBP - použitelné na smykadlech Verze HBP VERZE byla vytvořena speciálně k tomu, aby ve zpětném vedení pojala vyšší tlak. S touto funkcí lze bourací kladiva HBP provozovat téměř z jakéhokoliv hydraulického výstupu - i na smykadlech se systémem vysokého vratného tlaku. Jsou také přednostní volbou, když jsou potřebné extrémně dlouhé hadice. Navrženo ke zvýšení produktivity Štíhlá konstrukce zajistí obsluze jasný pohled na pracovní nástroj, což přispívá k zajištění vysoké produktivity. Produktivita rovněž dále narůstá díky dobře vyvážené konstrukci a absenci vyčnívajících šroubů či dílů stroje na vnější straně, jež by mohly přijít do kontaktu s tělem pracovníka obsluhy. 5

6 průvodce v ýběrem Rozdílné velikosti, rozdílné verze LH 11 výkonné sbíjecí kladivo Toto kladivo s rukojetí ve tvaru D je ideální k pracím ve vodorovné rovině při bourání zdiva, malty a lehkého betonu. Jedná se o jedno z nejvýkonnějších sbíjecích kladiv na trhu. Model LH 11 s odnímatelným předním držadlem (volitelná možnost) je oblíbenou volbou k renovačním, bouracím a konstrukčně adaptačním pracím. LH 180/190 E víceúčelová bourací kladiva nízké hmotnosti Toto vysoce produktivní nářadí lze použít k narušování cihlového zdiva, zmrzlé půdy, asfaltu, betonu a také k pěchování a zhutňování. Bourací kladiva jsou oblíbená u stavebních podnikatelů a půjčoven, jež je nasazují na vnitřní i venkovní renovační či demoliční práce, a jsou přednostní volbou významných železničních společností provádějících podbíjení pražců. LH 220/230 E víceúčelová bourací kladiva střední hmotnosti Modely LH220/230 E patří v hmotnostní kategorii kg mezi nejlepší bourací kladiva pro obecné účely. Běžně se používají s 5 sekáči do asfaltu při silničních stavbách či údržbě komunikací, avšak pracují výborně i při bourání zdiva, kopání zmrzlé zeminy či betonu. LH 270/280 E těžká víceúčelová bourací kladiva Tato výkonná a vysoce produktivní bourací kladiva jsou určena pro těžký provoz při rozbíjení zmrzlé zeminy, asfaltu či železobetonu a platí za nejlepší výrobky ve své třídě. LH 390/400 E - supertěžká víceúčelová bourací kladiva Modely LH 390 a LH 400 E jsou pravděpodobně nejvýkonnější ruční bourací kladiva na světě. Používají se k nejnáročnějším pracím při sekání silného asfaltu, železobetonu a základových struktur. Kladivo LH 11 Hmotnost včetně hadic kg 15,5 Délka mm 650 Průtočné množství oleje l/min 20 Pracovní tlak barů Max. zpětný tlak barů 10 Frekvence úderů údery/min 2500 Úroveň vibrací ve třech osách (ISO ) (Hex 22 x 82,5) m/s² 16,5 Zaručená hladina akustického výkonu (2000/14/ES) 3) Lw db(a) 105 Hladina akustického tlaku (ISO 11203) 3) Lp, r=1m db(a) 93 Třída EHTMA C Velikost stopky mm Hex 22 x 82,5 Díl číslo

7 Standardní bourací kladiva (včetně verze HBP) LH 180 LH 220 LH 220 HBP LH 270 LH 270 HBP LH 390 LH 390 HBP Hmotnost vč. hadic kg 19,5 22,5 22,5 26,5 26, Délka mm Průtočné množství oleje l/min Pracovní tlak barů Max. zpětný tlak barů Frekvence úderů údery/min Úroveň vibrací ve 3 osách (ISO ) 2) 3) m/s² 15,1 17,3 17,4 18,2 18,1 20,1 20,1 Zaručená hladina akustického výkonu (2000/14/ES) 3) Lw db(a) Hladina akustického tlaku (ISO 11203) 3) Lp, r=1m db(a) Třída EHTMA C C/D C/D C/D C/D D/E D Díl číslo Hex 25x Hex 28x Hex 28x Hex 32x Hex 32x LH 190 E a LH 220 E měřeno prostřednictvím Hex 25, LH 280 E a LH 390 E měřeno prostřednictvím Hex 32 2) LH 180 E a LH 220 E měřeno při 20 l/min, LH 270 E a LH 390 E měřeno při 30 l/min 3) Důležité: Kompletní podrobnosti o naměřených hodnotách jsou k dispozici v bezpečnostních a provozních pokynech k výrobku (č. dílu Jsou dostupné na webové adrese Bourací kladiva se sníženými vibracemi (včetně verze HBP) LH 190 E LH 230 E LH 230 E HBP LH 280 E LH 280 E HBP LH 400 E LH 400 E HBP Hmotnost vč. hadic kg ,5 32, Délka mm Průtočné množství oleje l/min Pracovní tlak barů Max. zpětný tlak barů Frekvence úderů údery/min Úroveň vibrací ve 3 osách (ISO ) 2) 3) m/s² 5,0 4,8 4,9 6,0 5,8 5,4 6,4 Zaručená hladina akustického výkonu (2000/14/ES) 3) Lw db(a) Hladina akustického tlaku (ISO 11203) 3) Lp, r=1m db(a) Třída EHTMA C C/D C/D C/D C/D D/E D Díl číslo Hex 25x Hex 28x Hex 28x Hex 32x Hex 32x LH 190 E a LH 230 E měřeno prostřednictvím Hex 25, LH 280 E a LH 400 E měřeno prostřednictvím Hex 32 2) LH 190 E a LH 230 E měřeno při 20 l/min, LH 280 E a LH 400 E měřeno při 30 l/min 3) Důležité: Kompletní podrobnosti o naměřených hodnotách jsou k dispozici v bezpečnostních a provozních pokynech k výrobku (č. dílu Jsou dostupné na webové adrese 7

8 PRACOVNÍ NÁSTROJE Nářadí pro každou práci Pracovní nástroje Atlas Copco jsou vyrobeny z oceli vytvořené přesně pro daný účel se specifikací pro bourací účely. Řízený proces tepelného zušlechťování propůjčuje výrobkům pevnost a vysokou odolnost proti opotřebení až do hloubky pod povrchem, přičemž zůstává zachováno houževnaté nárazuvzdorné jádro bránící prasknutí. Dorazová plocha je opracována čelní frézou tak, aby zajišťovala lepší kontakt mezi pístem a nástrojem, zlepšila přenos energie a zabezpečila nižší vibrace s omezením opotřebení jak bouracího kladiva tak pracovního nástroje. Společnost Atlas Copco má pro vás připravenu komplexní řadu pracovního nářadí, z níž si pro danou práci vyberete vždy správný nástroj. W L 22 x 82,5 mm 25 x 108 mm 28 x 160 mm 32 x 160 mm W (mm) L (mm) Díl. č. W (mm) L (mm) Díl. č. W (mm) L (mm) Díl. č. W (mm) L (mm) Díl. č. Špičák Úzký sekáč Široký sekáč Klínový sekáč Kopací sekáč Hloubicí rydlo Sekáč na asfalt Rydlo na jíl Dřík pěchu Pěchovací botka, kulatá Pěchovací botka, čtvercová Pěchovací botka, čtvercová Zarážecí podložka, kulatá Podbíječ pražců

9 VRTACÍ KLADIVO PONORNÁ ČERPADLA Toto lehké nářadí je určeno k vrtání otvorů pro odstřel, kotvení či pro navrtávání děleného kamene. Je určeno například pro potřeby stavebních podnikatelů, vojsk či podniků veřejných služeb vyžadujících pohodlné a účinné vrtání bez rozměrných kompresorů. Se standardními celoocelovými vrtáky a využitím hydraulického pohonu pro příklep a otáčení vyvrtá otvory o průměru až 50 mm do hloubky přibližně 6 m. Ke vzduchovému proplachu je zapotřebí malý přídavný kompresor. Ponorná hydraulická čerpadla Atlas Copco jsou lehká, kompaktní a mimořádně účinná. Najdou použití v široké škále aplikací včetně nepřetržitého čerpání čisté nebo znečištěné vody na staveništích, v zatopených výkopech a sklepech. Čerpadla pohání vestavěný hydraulický motor se speciální hnací hřídelí, těsněním a ložisky. Je chlazeno a mazáno hydraulickým olejem a bez rizika poškození tak může běžet i po odčerpání veškeré vody. Navzdory své velikosti a hmotnosti nabízejí tato čerpadla vynikající výkon s výtlačnou výškou 25 a 32 metrů a průtokem 840 a l/min. Vrtací kladivo LHD 23 M Hmotnost (včetně hadic) kg 26 Provozní hmotnost kg 28,5 Průtočné množství oleje l/min Pracovní tlak barů Max. zpětný tlak barů 24 Frekvence úderů (při 25 l/min) údery/min 2600 Otáčky ot/min Točivý moment Nm 30 Úroveň vibrací ve 3 osách (ISO ) m/s² 11,7 Zaručená hladina akustického výkonu (2000/14/EC), Lw db(a) 118 Hladina akustického tlaku (ISO 11203) Lp, r=1m db(a) 104 Třída EHTMA C Velikost stopky Šestihran, mm 22 x 108 Díl číslo, verze CW (otáčení ve směru pohybu hodinových ručiček) Díl číslo, verze CCW (otáčení proti směru pohybu hodinových ručiček) Důležité: Úplné podrobnosti o naměřených hodnotách jsou k dispozici v Bezpečnostních a provozních pokynech k výrobku (č. dílu Jsou dostupné na webové adrese 2palcové ponorné vodní čerpadlo si poradí s kamínky a nečistotami do velikosti až 10 mm a představuje ideální všestranné čerpadlo pro obce, vodohospodářské či kanalizační společnosti a záchranné služby. Může být rovněž široce využito ve stavebnictví, silničních službách a pracích spojených s údržbou. 3palcové ponorné kalové čerpadlo lze využít v podobných aplikacích, avšak zpracuje i kal obsahující kamínky a pevné částice až do průměru 60 mm. Obě čerpadla se dodávají s 10metrovou výtlačnou hadicí osazenou rychlospojkami, které usnadňují manipulaci. Čerpadla LWP 2 LTP 3 Hmotnost (zaokrouhlená) kg Šířka mm Průtočné množství oleje l/min Pracovní tlak barů Maximální tlak barů Výtlačná výška max. m Čerpací výkon max. l/min Vývod palce 2 3 Propustnost pevných příměsí do mm Třída EHTMA C D Číslo dílu včetně 10m hadice Zvláštní hadice 2 palce 3 palce Délka m 10,0 10,0 Připojení mm 50,8 76,2 Hmotnost kg 3,4 3,8 Poznámky Samozaskakující rychlospojka, samičí Samozaskakující rychlospojka, samičí Díl číslo

10 Rozbrušovací PILY Tyto výkonné, lehké a kompaktní pily zajistí rychlé řezání betonu, asfaltu a oceli. Díky jednoduché hydraulické konstrukci s přímým pohonem přinášejí vysokou produktivitu a nižší nároky na údržbu, zvláště v porovnání s pilami poháněnými řemenem. Kompaktní štíhlá konstrukce a otevřená řezná plocha vám poskytují při práci dobrý přehled. Za pomoci lehkého vozíku můžete použít pily k řezání podlah, vozovek a k jiným lehčím povrchovým pracím. Vozík Vodní souprava, viz stránku 16. Vozík LSC Poznámky včetně vodní sady Hmotnost kg 25 Díl číslo Rozbrušovací pily LS 14 LS 16 Hmotnost (včetně hadic) kg Provozní hmotnost (včetně kotouče) kg 13,5 24 Průtočné množství oleje l/min Maximální tlak barů Otáčky ot/min Rychlost m/s Průměr kotouče mm Průměr vřetene mm 25,4 25,4 Hloubka řezu mm Úroveň vibrací ve 3 osách (ISO ) 20 lpm m/s² 4,9 4,9 Zaručená hladina akustického výkonu (2000/14/EC), Lw db(a) Hladina akustického tlaku (ISO 11203) Lp, r=1 m db(a) Třída EHTMA C/D C/D/E Díl číslo Důležité: Úplné podrobnosti o naměřených hodnotách jsou k dispozici v Bezpečnostních a provozních pokynech k výrobku (č. dílu Jsou dostupné na webové adrese Diamantové kotouče Beton diamantový kotouč Beton diamantový kotouč Asfalt diamantový kotouč Asfalt diamantový kotouč Průměr kotouče mm Průměr otvoru trnu mm 25,4 25,4 25,4 25,4 Hmotnost kg 1,6 2,3 1,6 2,6 Poznámky Řezání betonu a armování betonu Řezání betonu a armování betonu Řezání asfaltu Řezání asfaltu Díl číslo

11 Jádrové vrtačky Tyto výkonné jádrové vrtačky jsou ideální pro ruční vrtání a tam, kde není dostatek prostoru pro vrtací stojany. Díky hydraulickému řízení točivého momentu vrtáku mají tyto jádrové vrtačky při zaseknutí vrtáků velmi slabé zpětné rázy. Obsluha tak nad nářadím neztrácí kontrolu ani při vrtání otvorů o průměru 200 mm či větších. Zařízení využijí profesionálové v široké škále aplikací včetně renovací budov a služeb technické infrastruktury. Spolehnete se na ně při zařizování kanalizace, instalaci odpadního či vodovodního potrubí a kabelových nebo ventilačních tras, kdy je zapotřebí zhotovit velké a hluboké otvory. Jádrové vrtačky nabízejí nejiskřivý provoz - neobsahují totiž žádné elektrické díly - a mohou být tedy používány uvnitř budov a dokonce i pod vodou. Se standardní zaoblenou čelní částí 60mm můžete jádrové vrtačky Atlas Copco nasadit do většiny běžně dostupných vrtacích stojanů. Vrtačky se dodávají v ocelových přepravních bednách usnadňujících manipulaci, přepravu a skladování. Jádrové vrtačky LCD 500 LCD 1500 Hmotnost (včetně hadic) kg 9,5 9 Provozní hmotnost (včetně hadic a nástroje Ø 112) kg Délka (bez vrtáku) mm Průtočné množství oleje l/min Pracovní tlak barů Otáčky ot/min Průměr vrtáku mm Hydraulické přípojky ½ BSP ½ BSP Úroveň vibrací ve 3 osách (ISO ) 20 lpm 2) m/s² 3,1 2,7 Hladina akustického tlaku (ISO 11203) 2) Lp, r=1 m db(a) <70 <70 Třída EHTMA C/D C/D Díl číslo Pro použití vrtacích korunek větších průměrů je zahrnut samčí hnací adaptér 1/2 BSP x UNC. 2) Důležité: Úplné podrobnosti o naměřených hodnotách jsou k dispozici v Bezpečnostních a provozních pokynech k výrobku (č. dílu Jsou dostupné na webové adrese Vodní souprava, viz stránku 16. Diamantové vrtací korunky (rozměr závitu 1 1/4 UNC) Ø 62 Ø 82 Ø 102 Ø 112 Ø 132 Ø 152 Ø 162 Ø 200 Délka mm Hmotnost kg 1,7 2,4 3,2 3,7 4,6 6,0 6,3 9,9 Materiál pro vrtání Beton, armovaný beton a zdivo Díl číslo Sklíčidlo vrtáku Komentář pro vrtání do oceli a dřeva Délka mm 100 Hmotnost kg 0,4 Materiál pro vrtání Sklíčidlo 1,5-13 mm ( in) Nástavec (1/2 in bsp to 3/8 bsp) Díl číslo

12 beranidla Zarážeče sloupků se používají k zarážení trubek silničních svodidel, profilů, dopravních značek, kůlů oplocení a široké řady kotvicích prvků. Tato zařízení zajišťují stabilní, výkonné a rychlé zatloukání nejrůznějších velikostí sloupků. Při provozu s volitelným dálkově ovládaným ventilem namontovaným na hadici lze beranidla provozovat v otevřených i uzavřených hydraulických systémech. Model LPD-T se dodává se standardní 0,5m koncovou hadicí s rychlospojkou a je opatřen integrovanou zapínací/vypínací spouští obsluhovanou pracovníkem přímo na beranidle. Model LPD-RV se dodává s 2m koncovou hadicí a je vybaven dálkovým přepínacím ventilem umožňujícím obsluze aktivaci beranidla i ve chvíli, kdy je umístěno na vysokých sloupcích. Zvládají vysoký zpětný tlak ve vratném potrubí, což umožňuje je provozovat téměř z jakéhokoliv hydraulického výstupu - i na smykadlech se systémem vysokého vratného tlaku - nebo kde je zapotřebí extrémně dlouhých hadic. Beranidla LPD-LD LPD-T LPD-RV LPD-HD-T LPD-HD-RV Druh aktivace spouštěcí pákoudálkově ventilemspouštěcí pákoudálkově ventilem Hydraulický systém otevřený systém otevřený nebo uzavřený systém otevřený systém otevřený nebo uzavřený systém Hmotnost (včetně hadic) kg Provozní hmotnost (se čtvercovým nástavcem, 54 mm) kg ) 46 2) Průtočné množství oleje l/min Pracovní tlak barů Frekvence úderů při 30 l/min údery/min Hydraulické přípojky ½ BSP ½ BSP ½ BSP ½" BSP Úroveň vibrací ve 3 osách (ISO ) 20 lpm 3) m/s² 12,8-20,1 - Zaručená hladina akustického výkonu (2000/14/EC), Lw 3) db(a) Hladina akustického tlaku (ISO 11203) 3) Lp, r=1m db(a) Třída EHTMA C/D C/D D/E D/E Díl číslo se čtvercovým nástavcem, 54 mm 2) s kovadlinovou tyčí a hlavou, 148 mm 3) Důležité: Úplné podrobnosti o naměřených hodnotách jsou k dispozici v Bezpečnostních a provozních pokynech k výrobku (č. dílu Jsou dostupné na webové adrese 12

13 Nástavce na BERANIDLA Nástavce na LPD-T a LPD-RV Tvar Popis Díl číslo Univerzální Kulatý 96 mm Obdélník 54 mm Pevné nástavce k LPD-HD-T a LPD-HD-RV Tvar Popis Díl číslo Kulatý Pro elektronky 6.0 in. a póly 140 mm Kulatý Pro elektronky Ø mm Kulatý For elektronky Ø mm Kulatý For póly Ø 150 mm Průvodce nástavci pro LPD HD-T a LPD HD-RV Tvar Popis Díl číslo Hranatý Pro nosníky IPE/Sigma/C 100 mm Hranatý Pro nosníky IPE/C 120 mm Kulatý Pro elektronky 2.5 in a póly mm Kulatý Pro elektronky 3.0 in. a póly mm Kulatý Pro elektronky 3.5 in. a póly mm Kulatý Pro elektronky 4.0 in. a póly mm Kulatý Pro elektronky 5.0 in. a póly mm v ytahovač sloupků Vytahovač sloupků Atlas Copco využívají firmy zabývající se údržbou silnic k demontáži poškozených silničních svodidel a dopravních značek. Díky tvrzeným čelistem a automatické svorce utahující řetěz je tento vytahovač sloupků ideální k vytahování všech druhů dřevěných i ocelových sloupků včetně profilů IPE, HPE a UPE a kulatých i hranatých ocelových trubek. Tento vytahovač sloupků vyvine 6 tun hydraulické tažné síly. Samostatnou ruční pákou (volitelná část) můžete sílu tahu zvýšit o další 4 tuny a snadno tak uvolnit jakékoli sloupky držící pevně na místě. Zařízení váží pouze 60 kg a je tak nejkompaktnějším a nejmobilnějším vytahovacím zařízením na trhu - je to dokonalý pomocník při opravách silnic mimo dosah těžkých vozidel s 10tunovým jeřábem. Vytahovač sloupků LPP 10 HD Provozní hmotnost (včetně hadic a řetězů) kg 60 Průtočné množství oleje l/min Pracovní tlak barů Max. zpětný tlak barů 30 Kapacita zdvihu na úder mm Tažná síla kg 6000 Plná tažná síla kg Třída EHTMA C/D/E Díl číslo Sada páky Hmotnost kg 10 Díl číslo VYVRTÁVAČ děr pro sloupky Toto kompaktní a výkonné nářadí slouží k vrtání otvorů s hloubkou až 1,3 m a o průměru mm do tvrdé zeminy a písku. Umožňuje přepínání směru otáčení a je navrženo k obsluze dvěma osobami. Všechny spirálové vrtáky mají vyměnitelné hroty, jež prodlužují životnost vrtáků. Spirálový vrták je optimálním nástrojem při stavění plotů a sázení stromů. Možnost nastavení otáček oběma směry a seřiditelnost točivého momentu umožňuje využití tohoto nářadí například i k otevírání či uzavírání hlavních vodovodních ventilů s použitím speciálních adaptérů. Ruční vyvrtávač otvorů pro sloupky LPHB Hmotnost kg 20 Provozní hmotnost (včetně spirálového vrtáku Ø 200 mm) kg 30,5 Průtočné množství oleje l/min Pracovní tlak barů Max. zpětný tlak barů 50 Otáčky ot/min Průměr při velikosti spirálového vrtáku mm Utahovací moment (při 140 barech) Nm 315 Úroveň vibrací ve 3 osách (ISO ) 20 lpm m/s² 7,4 Hladina akustického tlaku (ISO 11203) Lp, r=1m db(a) <70 Třída EHTMA C/D/E Díl číslo Důležité: Úplné podrobnosti o naměřených hodnotách jsou k dispozici v bezpečnostních a provozních pokynech k výrobku (č. dílu Jsou dostupné na webové adrese 13

14 AGREGÁTY Vyberte si: benzínové, dieselové nebo elektrické agregáty Tyto osvědčené agregáty jsou ideálním zdrojem energie pro širokou škálu aplikací v rozsahu l/ min při tlaku 170 barů. Jsou lehké a kompaktní, jsou dobře chráněny rámy, a snadno se skladují i převážejí. Agregáty jsou vybaveny koly a rukojeťmi, což usnadňuje jejich přemisťování na staveništích. Účinné chlazení Termostaticky řízený chladič oleje zajistí rychlé uvedení do provozní teploty a pomáhá chránit hydraulický olej před přehřátím. Správné pracovní teploty se dosáhne během několika minut - i v zimě. Snižuje spotřebu paliva a hlučnost Řada agregátů je vybavena systémem POD (Power On Demand). Není-li nářadí používáno, uvede tento hydraulický regulační systém automaticky motor do volnoběžných otáček, aby je po opětném spuštění nářadí opět zvýšil. Sklopná rukojeť Agregáty může na staveništi snadno přemisťovat jediná osoba. Přepínací ventil Variabilní přepínací ventil průtoku umožňuje snadnou výměnu nářadí a pozvolný rozběh. Indikátor filtru Všechny agregáty jsou vybaveny velkým a snadno čitelným indikátorem udávajícím dobu, kdy je třeba vyměnit filtr. 14

15 BENZÍNOVÝ DIESELOVÝ ELEKTRICKÝ LP 9-20 P 2) LP P 2) LP PE LP PE LP 18 Twin PE LP DEL LP 9-20 E LP E LP E LP 18 Twin E Motor Honda GX 270 Honda GX 390 B&S Vanguard B&S Vanguard B&S Vanguard Lombardini LD 440 Výkon kw (hp) 6,6 (9) 9,5 (13) 13,2 (18) 13,2 (18) 13,2 (18) 7,4 (10) 5.53x400 V / 16A 113x400 V / 32A 113x400 V / 32A 113x400 V / 32A Hmotnost (včetně oleje) kg Rozměry (D x Š x V) mm 605x505x x600x x605x x605x x700x x600x x505x x605x x605x x605x705 Průtočné množství oleje l/min x 20/1 x x 20/1 x 40 Maximální tlak barů Objem palivové nádrže l 6 6,5 8,5 8,5 8, Včetně hadice ANO ANO NE NE NE NE NE NE NE NE Výkon podle potřeby (POD) ANO ANO NE NE ANO NE NE NE NE NE Řízení oleje: motorový olej ANO ANO ANO ANO ANO NE NE NE NE NE Elektrický spouštěč NE NE ANO ANO ANO ANO ANO ANO ANO ANO Zaručená hladina akustického výkonu (2000/14/EC) 4) Lw db(a) Hladina akustického tlaku (ISO 11203) 4) Lp, r=1m db(a) Třída EHTMA C C/D C/D C/D/E C/E C C D E C/E Díl číslo Schválené verze hlučnosti mimo CE Číslo dílu V zemích EU se neprodává 2) K modelům LP 9-20 P a LP P se standardně dodává dvojitá prodlužovací hadice 3) LP P, LP D, LP 18 Twin E: S rámem z nerezové oceli 4) Důležité: Úplné podrobnosti o naměřených hodnotách jsou k dispozici v Bezpečnostních a provozních pokynech k výrobku. Jsou dostupné na webové adrese 15

16 PŘÍSLUŠENSTVÍ Agregát na BIO-OIL Každý agregát se dodává se dvěma 4litrovými kanystry biologicky odbouratelného oleje Atlas Copco, jenž postačuje k naplnění agregátu a 7metrové hadice. Rozdělovač průtoku oleje Rozdělovač průtoku oleje umožňuje provozovat nářadí z jiných hydraulických nosičů omezením průtoku a tlaku. K připojení rozdělovače k nářadí je vyžadována prodlužovací hadice. Prodlužovací hadice Přidáním jedné či dvou 7m prodlužovacích hadic můžete využít až 21 m délky hadic, aniž by došlo k výraznému poklesu tlaku. Hadice jsou lehké a ohebné a připojují se rychlospojkami typu flat-face. (7m prodlužovací hadice se standardně dodává k modelům LP 9-20 P a LP P). Vodní sada Diamantové kotouče a vrtací korunky potřebují malý, ale stálý přívod vody, aby se splachoval vrtný kal a potlačovala prašnost. Kde je přívod vody, lze použít kohoutky a regulovat tok vody na nástroji. Na vzdálených staveništích bez přívodu vody doporučujeme vodní sadu Atlas Copco, tedy malý natlakovaný zásobník s vodou. 4 litrový Velikost l 4 Díl číslo LFD 20 LFD 30 Max. průtočné množství oleje l/min Regulované průtočné množství oleje l/min ) Typ HTMA C D Díl číslo Lze seřídit mezi l/min 2) Lze seřídit mezi l/min 7 m 12 m Délka m 7 12 Spojovací články: rychlospojka flat-face rozměr 1/2 1/2 Třída EHTMA C/D/E C/D Číslo dílu Vodní souprava s tlakovou nádobou Velikost (Š x V x H) mm 220 x 620 x 250 Objem vody l 10 Hmotnost kg 8 Poznámky Napájení vodou pro jádrovou vrtačku LCD a rozbrušovací pilu LS Díl číslo Copyright 2011, Atlas Copco Construction Tools AB, Stockholm, Švédsko Změny technických údajů vyhrazeny.
