GARDENA čerpadla a zavlažovací systémy

Transkript

1 GARDENA čerpadla a zavlažovací systémy

2 GARDENA čerpadla pro zavlažování GARDENA čerpadla pro zavlažování Ponorná tlaková čerpadla Zahradní čerpadla SADA 2-taktní benzinové čerpadlo Označení výrobku Classic 5500/ Classic 6000/4 Premium 5500/5 inox Premium 6000/5 inox Č.v Motor 900 W W 850 W 950 W Max. čerpané množství l/h l/h l/h l/h Max. čerpací výška / tlak 0 m/,0 bar 40 m/4,0 bar 45 m / 4,5 bar 50 m / 5,0 bar Max. hloubka ponoru 1 m 1 m 20 m 20 m Upevňovací lano 15 m 15 m 22 m 22 m Přípojná šňůra 15 m (H07 RNF) 15 m (H07 RNF) 22 m (H07 RNF) 22 m (H07 RNF) Průměr čerpadla 14,9 cm 14,9 cm 9,8 cm 9,8 cm Čerpadlová mechanika -stupňová 4-stupňová 6-stupňová 7-stupňová Plovákový spínač ano ano Počet přip. zavlažovačů 1) (u hadic 19 mm ¾") 2 4 Max. délka hadice 1 mm (1/2") 0 m 70 m 75 m 100 m pro 1 zavlažovač 1) 19 mm (/4") 150 m 50 m 80 m 495 m Označení výrobku Classic 000/4 Classic 000/4 Set Classic 500/4 Comfort 4000/5 Comfort 5000/5 Classic 9000/ Č.v Motor 600 W 800 W 1100 W 100 W 0,9 kw (1,2 PS) Max. čerpané množství.100 l/h.600 l/h l/h l/h l/h Max. čerpací výška / tlak 6 m /,6 bar Sada kompletně s,5 m 41 m / 4,1 bar 45 m / 4,5 bar 50 m / 5,0 bar 25 m / 2,5 bar Max. samonasávací výška 7 m sací hadice a 20 m hadice 7 m 8 m 8 m 5 m Čerpadlová mechanika Jet 1 mm (1/2"), Jet Jet Jet Funkce safe-pump s postřikovačem a Original ano Max. počet přip. zavlažovačů GARDENA 2 (u hadic 19 mm ¾") systémovými 4 díly. Max. délka 1 mm (1/2") 5 m 48 m 60 m 75 m 40 m hadice pro 1 zavlažovač 19 mm (/4") 210 m 00 m 59 m 42 m 200 m 1) Funkce safe-pump bezpečný provoz čerpadla s kontrolkou LED s varovnou funkcí (chybové hlášení), automatickým bezpečnostním vypnutím a integrovanou pojistkou chodu nasucho. Ponorná tlaková čerpadla automatic Čerpadla do hlubokých studní automatic Označení výrobku Comfort 6000/5 automatic Premium 6000/5 inox automatic Čerpadla do sudu Č.v Motor W 950 W Max. čerpané množství l/h l/h Max. čerpací výška / tlak 45 m / 4,5 bar 50 m / 5,0 bar Max. hloubka ponoru 1 m 20 m Upevňovací lano 15 m 22 m Přípojná šňůra 15 m (H07 RNF) 22 m (H07 RNF) Průměr čerpadla 15,1 cm 9,8 cm Čerpadlová mechanika 4-stupňová 7-stupňová Počet přip. zavlažovačů 1) (u hadic 19 mm ¾") 4 4 Max. délka hadice 1 mm (1/2") 55 m 100 m pro 1 zavlažovač 1) 19 mm (/4") 280 m 495 m Automatické zavlažování zahrady a zásobování domácnosti vodou Čerpadlo se zapíná automaticky v případě potřeby a poté se zase vypne Zpětná klapka Pojistka chodu nasucho Tepelná pojistka 1) Základ pro stanovení technických parametrů: průtok vody před zavlažovačem cca 750 l/h, tlak vody na zavlažovači cca 1,8 baru. Použity byly hadice 19 mm (/4") s GARDENA Profi-systémovými díly nebo hadice 1 mm (1/2") s Original GARDENA systémovými díly. Pojistka chodu nasucho: integrovaná nebo pomocí plovákového spínače Možnost zavěšení za okraj sudu Teleskopická závěsná trubka Vhodné pro zalévání dostatečný tlak a průtok vody Integrovaný filtr proti nečistotám Označení výrobku Classic 4000/2 Comfort 4000/2 automatic Č.v Motor 500 W 500 W Max. čerpané množství l/h l/h Max. čerpací výška / tlak 20 m / 2,0 bar 20 m / 2,0 bar Přípojná šňůra 10 m (H05 RNF) 10 m (H05 RNF) Čerpadlová mechanika 2-stupňová 2-stupňová (1/2") m m Přípojná kapacita zavlažovačů 1) 1 1 Max. délka 1 mm 1 1 na 1 zavlažovač 1) 19 mm (/4") 70 m 70 m 1) Základ pro stanovení technických parametrů: průtok vody před zavlažovačem cca 570 l/h, tlak vody na zavlažovači cca 1, baru. Použity byly hadice 2 19 mm (/4") s GARDENA Profi-systémovými díly nebo hadice 1 mm (1/2") s Original GARDENA systémovými díly.

3 GARDENA čerpadla pro odčerpávání vody GARDENA čerpadla pro zásobování domácnosti vodou Kalová čerpadla čerpadla na znečištěnou vodu Označení výrobku Classic 6000 Comfort 8500 aquasensor Comfort 1000 aquasensor Premium inox Č.v Motor 220 W 80 W 680 W W Max. čerpané množství l/h 8.00 l/h l/h l/h Max. čerpací výška / tlak 5 m / 0,5 bar 6 m / 0,6 bar 9 m / 0,9 bar 11 m / 1,1 bar Max. hloubka ponoru 8 m 8 m 8 m 8 m Max. teplota média 5 C 5 C 5 C 5 C Přípojná šňůra 10 m (H05 RNF) 10 m (H05 RNF) 10 m (H07 RNF) 10 m (H07 RNF) Max. průměr nečistot 25 mm 0 mm 0 mm 8 mm Zpětná klapka ano ano Domácí vodárny Označení výrobku Classic 000/4 Comfort 5000/5 Premium 5000/5 inox Č.v Motor 650 W W W Max. čerpané množství l/h l/h l/h Max. čerpací výška / tlak 40 m / 4,0 bar 50 m / 5,0 bar 50 m / 5,0 bar Spínací tlak 1,5 ± 0,1 bar 2,0 ± 0,1 bar 2,0 ± 0,1 bar Max. sací výška 8 m 8 m 8 m Čerpadlová mechanika Jet Jet Jet Počet přip. zavlažovačů 1) (u hadic 19 mm ¾") Max. délka 1 mm (1/2") 15 m 25 m 25 m hadice pro 1 zavlažovač 19 mm (/4") 90 m 150 m 150 m 1) Integrovaný předfiltr Velký plnicí otvor Odvzdušňovací ventil Integrovaný manometr Zpětná klapka Tepelná pojistka Tlakový spínač Velký zásobník na vodu Ponorná čerpadla Velkoobjemový jemný filtr Označení výrobku Classic 6000 Classic 7000 Comfort 1000 aquasensor Premium inox Č.v Motor 220 W 250 W 650 W W Max. čerpané množství l/h l/h l/h l/h Max. čerpací výška / tlak 5 m / 0,5 bar 6 m / 0,6 bar 8 m / 0,8 bar 11 m / 1,1 bar Max. hloubka ponoru 8 m 8 m 8 m 8 m Max. teplota média 5 C 5 C 5 C 5 C Přípojná šňůra 10 m (H05 RNF) 10 m (H05 RNF) 10 m (H07 RNF) 10 m (H07 RNF) Max. průměr nečistot 5 mm 5 mm 5 mm 5 mm Plošné odsávání do 5 mm 1 mm 1 mm mm Zpětná klapka ano GARDENA aqua-sensor chrání sklep před zaplavením Zapíná čerpadlo včas a zabraňuje tak větším škodám. Kompaktní konstrukce je vhodná do úzkých míst. Zapínací a vypínací výšku je možné nezávisle na sobě nastavit. S plošným odsáváním do 1 mm zbytkové vody (model 1785). Domácí vodní automaty Označení výrobku Comfort 4000/4 LCD Comfort 5000/5 LCD Premium 6000/5 inox LCD Č.v Motor 850 W 1.00 W W Max. čerpané množství.600 l/h l/h l/h Max. čerpací výška / tlak 44 m / 4,4 bar 52 m / 5,2 bar 46 m / 4,6 bar Spínací tlak 2,0 ± 0,2 bar 2,0 ± 0,2 bar 2,0 ± 0,2 bar Max. sací výška 9 m 9 m 8 m Info-display LCD LCD LCD Čerpadlová mechanika Jet Jet 4-stupňová Počet přip. zavlažovačů 1) (u hadic 19 mm ¾") Max. délka 1 mm (1/2") 50 m 50 m 50 m hadice pro 1 zavlažovač 19 mm (/4") 00 m 0 m 50 m 1) Zpětná klapka Pojistka chodu nasucho Dva výstupy (jeden výkyvný) Elektronické řízení s LCD roky záruka Záruka roky na všechna čerpadla Gardena 1) Základ pro stanovení technických parametrů: průtok vody před zavlažovačem cca 750 l/h, tlak vody na zavlažovači cca 1,8 baru. Sací výška cca 0,5 m. Použity byly hadice 19 mm (/4") s GARDENA Profi-systémovými díly nebo hadice 1 mm (1/2") s Original GARDENA systémovými díly. 4 5

4 GARDENA Pipeline Voda ze zásuvky Potřebujete vodu na různých místech kolem domu a v zahradě a nechcete již tahat dlouhé hadice? Závlahové systémy Gardena Pak je systém dálkového rozvodu vody GARDENA Pipeline trvale nainstalovaný pod zemí pro Vás ideálním řešením. Pipeline Pohodlný rozvod vody Strana 6 7 Sprinkler-systém Pohodlné plošné zavlažování Strana 8 9 Maximální pohodlí! Hadici jednoduše připojíte k některé ze zásuvek na vodu a vodu máte ihned k dispozici. Vhodné k zalévání květinových záhonů pomocí zalévací sprchy, k úspornému zavlažování pomocí GARDENA Micro-Dripsystému, ke sprchování nebo čištění pomocí GARDENA clean-systému. Vodní zástrčka S výkyvným a otočným stopventilem pro pohodlný, nadzemní odběr vody Rozvodná trubka 25 mm Spojka 25 mm x /4" Připojovací krabice K podzemnímu zásobování vodou Micro-Drip-systém Cílené, úsporné zavlažování Automatické řízení zavlažování 6 2 Odvodňovací ventil Strana Strana 2 27 Box se spirálovou hadicí Obzvláště pohodlný vč. 10 m spirálové hadice a postřikovače Classic Vodní zásuvka Zabudovaný stopventil zajistí přerušení dodávky vody ihned po odpojení hadice Zima, mráz? Žádný problém! Díky automatickým odvodňovacím ventilům je systém po odpojení od zdroje mrazuvzdorný. 7

5 GARDENA Sprinkler-systém Pohodlně z podzemí Aplikace My Garden vuje on-line aplikace sta Jedinečné řešení před zahrady a závlahy, ní vá no plá o pr en My Gard vých stránek eto ern int tí ás uč so je která Zde si můžete velmi k. a.s en gardena.cz a gard y t závlahu své zahrad jednoduše naplánova. am zn se í pn a vygenerovat si náku Jako mávnutím kouzelného proutku se vynoří výsuvné zadešťovače ze země. Rozprašují drahocennou vodu přesně tam, kde je jí zapotřebí. Po vykonané práci zase zmizí v trávníku. Použitím GARDENA zavlažovacích počítačů nezůstane Vaše zahrada bez vody ani tehdy, když nejste doma. Výsuvný čtyřplošný zadešťovač OS 140 Turbínový výsuvný zadešťovač T 100 Turbínový výsuvný zadešťovač T 200 Turbínový výsuvný zadešťovač T 80 Výsuvný zadešťovač S 80 Výsuvný zadešťovač S 80/00 Pro čtvercové a obdélníkové plochy Pro všechny ostatní tvary ploch větší než 150 m2 (v kombinaci s T 200 / T 80) Pro všechny ostatní tvary ploch větší než 150 m2 (v kombinaci s T 100 / T 80) Pro všechny ostatní tvary ploch větší než 150 m2 (v kombinaci s T 100 / T 200) Pro všechny ostatní tvary ploch menší než 150 m2 K zavlažování vyšších rostlin: délka pístu zadešťovače 0 cm Nastavitelný dosah Nastavitelný dosah Nastavitelná šířka postřiku, dosah a průtok vody Trvalý pohodlný všestranný systém. Otočná hlava zadešťovače pro snadné nastavení směru postřiku Plynulé nastavení sektoru Plynulé nastavení sektoru Paměťová funkce* Nastavitelný dosah Plynulé nastavení sektoru Regulovatelný dosah Volitelný dosah Plynulé nastavení sektoru Plynulé nastavení sektoru Paměťová funkce* Turbínové výsuvné zadešťovače a zapuštěný čtyřplošný zadešťovač lze za určitých podmínek vzájemně na jedné zavlažovací větvi kombinovat. Pro snadné plánování a pokládku zavlažovacího systému. NOVINKA Podrobné pokyny k plánování a pokládce najdete v přiloženém prospektu GARDENA plánovací pomůcka. 140º Quick & Easy 25º- 60º 25º- 60º 25º- 60º 5º- 60º 5º- 60º 2,5-9 2,5 5m 5-8m 6-11 m 2,5-5 m 2,5-5 m Rychlá spojovací technika Nastrčit pootočit hotovo *Paměťová funkce: V případě pootočení hlavy zadešťovače ať už omylem nebo úmyslně se zadešťovač automaticky vrátí do původně nastavené polohy. 8 4 Výkonové údaje se vztahují k provoznímu tlaku 2 bary před zadešťovačem. Zima, mráz? Žádný problém! Díky automatickým odvodňovacím ventilům je systém po odpojení od zdroje mrazuvzdorný 9 5

6 GARDENA Micro-Drip-systém Cílené a úsporné zavlažování Úsporná podpora růstu Cílený zavlažovací systém Quick & Easy jednoduchá spojovací technika Okrasné či užitkové rostliny, osevní plochy nebo křehké výhonky ve skleníku, na balkóně nebo na terase vše roste jakoby kapku po kapce. Díky rozsáhlému sortimentu systému Micro-Drip zajistíte i pro Vaše rostliny vždy tu správnou individuální závlahu: Od neustálého kapání přes malé kapky až po jemnou rozstřikovanou mlhu. Ušetříte vodu a vaši starou konev tak můžete konečně pověsit na hřebík! A pomocí Micro-Drip-systém přimíchávače a univerzál- -ního tekutého hnojiva budete vaše rostliny cíleně zásobovat potřebnými živinami. Půda se jemně a stejnoměrně provlhčí, aniž by se drahocenná vláha bez užitku odpařovala, vsakovala nebo odtékala. Tento úsporný způsob zajistí kořenovému systému každé rostliny potřebné množství vody. Méně je více: více růstu, větší úspora času a práce a větší komfort. Voda obratem ruky. Na přání lze systém doplnit GARDENA zavlažovacím počítačem. Pohodlněji to nejde! Pro snadné zapojení, bezproblémovou demontáž či přestavbu. Zapojení: Odpojení: nasunete trubku odepnete ocelovou sponu a trubku sejmete NOVINKA Základní přístroje redukují tlak a filtrují vodu. Odpojte od systému před příchodem mrazů a skladujte na místě chráněném před mrazem. Přimíchávač na hnojivo cíleně zásobuje rostliny hnojivem (6) Koncové kapače např. pro květináče Řadové kapače např. pro květiny v truhlících Koncové kapače na trubce např. pro živé ploty Rozprašovací trysky např. pro užitkové zahrady Čtyřplošný zavlažovač např. pro květinové záhony Plánovač Micro-Drip Vám automaticky vytvoří nákupní seznam na základě individuálních požadavků na závlahu. Plánovač naleznete na / Přehled všech základních komponentů s odpovídajícím číselným označením najdete na str. 20 a 21. Jednoduchý vstup do systému: díky kompletním sadám s možností rozšíření pro terasy pro květinové truhlíky pro skleníky jako univerzální sada

7 GARDENA Micro-Drip-systém Všestranné použití... pro živé ploty... balkónové a hrnkové květiny Pohodlné zavlažování celého živého plotu Snadné zavlažování balkónových rostlin Podél celého živého plotu položte pokládací trubku () 1 mm (1/2"). Pro každou rostlinu naplánujte jeden koncový kapač (16/17), který namontujte na pokládací trubku pomocí montážní pomůcky (2). Na vstupní straně pokládací trubky namontujte základní přístroj (1), konec trubky uzavřete uzavírací zátkou (14). K upevnění trubky do země použijte držáky (6). Doporučujeme Vám použít na každý metr pokládací trubky jeden držák. Kratší řady rostlin do max. 15 m se zavlažují pomocí řadových kapačů (20/21) nainstalovaných na rozdělovací trubce (4) 4,6 mm (/16"). Lze přitom použít až 25 dvoulitrových řadových kapačů. Jako alternativu k pokládací trubce můžete použít také kapací hadici (viz také str. 19) s pevně zabudovanými kapači v rozestupech 0 cm. Cílené kapkové zavlažování hrnkových rostlin Pro dávkované zavlažování položte do balkónových truhlíků rozdělovací trubku (4) 4,6 mm (/16"). Po její délce nainstalujte na každý metr květinových truhlíků 5 dvoulitrových řadových kapačů (20/21). Aby bylo zavlažování co nejúčinnější, nainstalujte kapače co nejblíže k rostlinám. K fixaci trubek použijte 2 držáky (6/7) do každého truhlíku. Na vstupní straně namontujte základní přístroj (1). Upozornění: Pokud umístíte základní přístroj 2000 uprostřed jedné větve 1 mm (1/2"), můžete použít až 400 dvoulitrových koncových kapačů. Při rozestupu mezi kapači 0 cm to odpovídá celkové délce 120 m. Upozornění: Pokud je délka květinových truhlíků větší než 5 m, položte podél truhlíků pokládací trubku () 1 mm (1/2"), ze které vyvedete na každých 5 m truhlíků odbočku na rozdělovací trubku /16" (4). Přechody mezi trubkami vyřešíte pomocí redukčního T-kusu (1) a T-kusu (9) 4,6 mm (/16"). Pokud nemáte na balkóně vodovodní kohoutek, doporučujeme Vám použít GARDENA automatické zavlažování květinových truhlíků (viz strana 18). Hrnkové rostliny na terasách nebo v zimní zahradě je možné zavlažovat regulovatelnými koncovými kapači (18/19). Tyto namontujete ručně na konec rozdělovací trubky (4). Připojení rozdělovací trubky na centrální pokládací trubku () proveďte prostřednictvím redukčního T-kusu (1). Pomocí držáků (7) cíleně zafixujte kapače v květináčích. Základní přístroj (1) nainstalujte na začátek pokládací trubky. 6/ / / /21 Koncový kapač Řadový kapač 20/21 Regulovatelný koncový kapač Přehled všech základních komponentů s odpovídajícím číselným označením najdete na straně 20 a

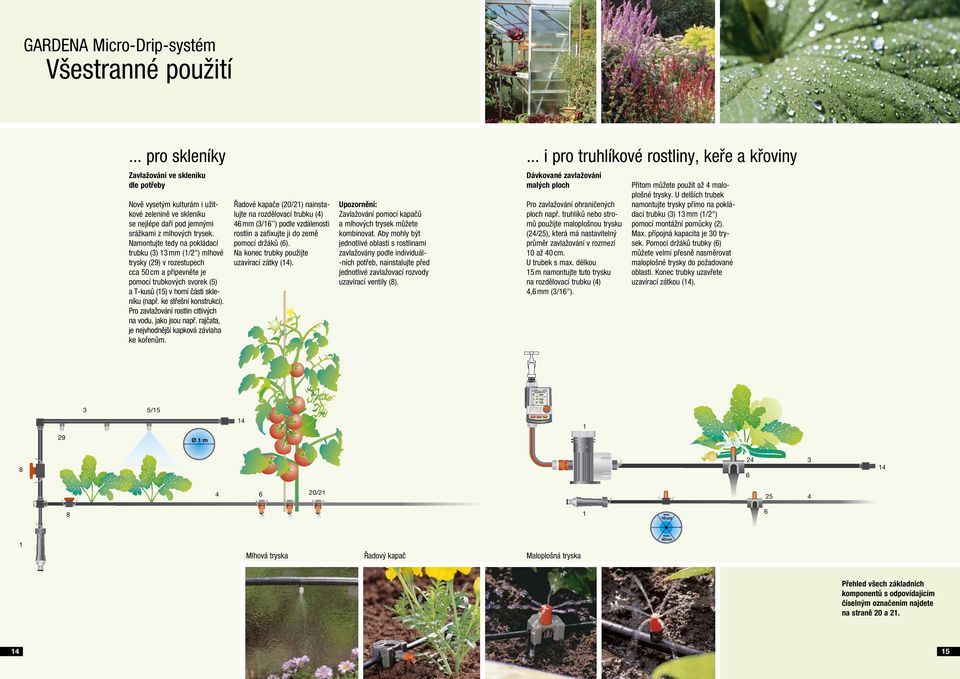

8 GARDENA Micro-Drip-systém Všestranné použití... pro skleníky... i pro truhlíkové rostliny, keře a křoviny Zavlažování ve skleníku dle potřeby Nově vysetým kulturám i užitkové zelenině ve skleníku se nejlépe daří pod jemnými srážkami z mlhových trysek. Namontujte tedy na pokládací trubku () 1 mm (1/2") mlhové trysky (29) v rozestupech cca 50 cm a připevněte je pomocí trubkových svorek (5) a T-kusů (15) v horní části skleníku (např. ke střešní konstrukci). Pro zavlažování rostlin citlivých na vodu, jako jsou např. rajčata, je nejvhodnější kapková závlaha ke kořenům. Řadové kapače (20/21) nainstalujte na rozdělovací trubku (4) 46 mm (/16 ) podle vzdálenosti rostlin a zafixujte ji do země pomocí držáků (6). Na konec trubky použijte uzavírací zátky (14). Upozornění: Zavlažování pomocí kapačů a mlhových trysek můžete kombinovat. Aby mohly být jednotlivé oblasti s rostlinami zavlažovány podle individuál- -ních potřeb, nainstalujte před jednotlivé zavlažovací rozvody uzavírací ventily (8). Dávkované zavlažování malých ploch Pro zavlažování ohraničených ploch např. truhlíků nebo stromů použijte maloplošnou trysku (24/25), která má nastavitelný průměr zavlažování v rozmezí 10 až 40 cm. U trubek s max. délkou 15 m namontujte tuto trysku na rozdělovací trubku (4) 4,6 mm (/16"). Přitom můžete použít až 4 maloplošné trysky. U delších trubek namontujte trysky přímo na pokládací trubku () 1 mm (1/2") pomocí montážní pomůcky (2). Max. přípojná kapacita je 0 trysek. Pomocí držáků trubky (6) můžete velmi přesně nasměrovat maloplošné trysky do požadované oblasti. Konec trubky uzavřete uzavírací zátkou (14). 5/ Ø 1 m / min. 10cm 6 1 Mlhová tryskamaloplošná Řadový kapač tryska max. 40cm Přehled všech základních komponentů s odpovídajícím číselným označením najdete na straně 20 a

9 GARDENA Micro-Drip-systém Všestranné použití Tip pro zavlažování: Aby se voda dostala i do hloubky ke kořenům, zavlažujte vydatně jednou až dvakrát týdně. Na metr čtvereční proteče čtyřplošným zavlažovačem OS 90, resp. každou rozprašovací tryskou přibližně 5 litrů vody za hodinu, což odpovídá podle druhu půdy průsakové hloubce cca 5 cm/h. pro okrajovou výsadbu a záhony Jemné kropení rostlin Cílené plošné zavlažování Namontujte čtyřplošný zavlažovač na pokládací trubku () 1 mm (1/2 ) a do země jej připevněte pomocí držáků (6). Pokud je rozestup mezi zavlažovači 10 m, můžete připojit až 2 zavlažovače. Pro zavlažování čtvercových a obdélníkových ploch v užitkových i okrasných zahradách se nejlépe hodí čtyřplošný zavlažovač OS 90 (2), u kterého můžete šířku postřiku i dosah nastavit dle svých individuálních požadavků. Maximální zavlažovanou plochu můžete navolit v rozmezí 1 90 m2. Pomocí prodlužovací trubky () umístíte zavlažovač do požadované výšky a přizpůsobíte jej tak velikosti rostlin m2 0,5-7 m Rozprašovací trysky (26/27/28/0/1), které jste pomocí montážní pomůcky (2) namontovali přímo na pokládací trubku (), dodávají vláhu okrajovým záhonům pod úrovní olistění. Pokud chcete např. květinové okrajové záhonky postřikovat shora, namontujte rozprašovací trysky na T-kus s připojením na trysku (15) a pomocí prodlužovacích trubek (4) je umístěte do požadované výšky. 1,5-1 m max.1 x 2,5 m T-kus (15) připevněte do země pomocí držáků (6) a k pevnému podkladu svorkami (5). Pomocí regulačního ventilu (5) nastavte dosah rozprašovacích trysek. U trubek do max. délky 15 m použijte pro rozvod vody rozdělovací trubku (4) 4,6 mm (/16"), u délky větší než 15 m pak pokládací trubku () 1 mm (1/2"). max.1x5m max m max ,5 m (Max. počet rozprašovacích trysek je uveden na str. 22.) max ,5 m min. 1,5m min. 1,5m min. 2m max. m max. 2,5 m max.,5m min. 2m max. m min. 7m2 max. m 60 2 min. 7m2 min. 6m2 min. m2 max. 7m2 max. 8m2 max. 14m2 max. 28m max. 0,6 x 5,5 m Čtyřplošný zavlažovač OS 90 Rozprašovací tryska 15 max. 0,6 x 2,75 m 6-plošná rozprašovací tryska Přehled všech základních komponentů s odpovídajícím číselným označením najdete na straně 20 a

10 GARDENA Micro-Drip-systém Zavlažování bez vodovodního kohoutku Inteligentní a úsporné zavlažování pomocí kapací hadice... pro truhlíkové a balkónové rostliny Plně automatické zavlažování květináčů Až pro 5 6 m květinových truhlíků. Voda je přiváděna ze zásobníku čerpadlem (A) a zavlažování je tedy nezávislé na vodovodním kohoutku. Díky transformátoru čerpadla (B) s 1 volitelnými zavlažovacími programy je celý systém plně automatický. Přívod vody k rostlinám přes řadové kapače s výdejem vody 2 l/h (C) je dávkovaný a ekonomický. Na transformátor můžete připojit dešťový senzor GARDENA electronic, č.v nebo čidlo půdní vlhkosti, č.v (strana 2), což znamená další úsporu vody při zavlažování. U GARDENA kapacích hadic jsou rozestupy mezi kapači pevně instalovány po 0 cm. Kompletní sada (bez zásobníku) č.v Kapací hadice nadzemní 4 l/h C A... pro hrnkové a pokojové rostliny 1,5 l/h Automatické zavlažování během dovolené A Dodávané držáky hadic (D) slouží k fixaci až kapacích hadic na jeden květináč. Kompletní sada se zásobníkem o objemu 9 l č.v bez zásobníku č.v Další doplňky si můžete v případě potřeby objednat prostřednictvím servisu GARDENA. D 1,6 l/h A Startovní sada 50 m vč. základního přístroje č.v. 185 Rozšiřovací hadice 50 m č.v. 186 S průměrem 4,6 mm (/16") je obzvláště vhodná pro flexibilní instalaci např. v užitkových nebo okrasných zahradách. Max. délka hadice činí 0 m (se základním přístrojem (A) umístěným uprostřed). Startovní sada 15 m vč. základního přístroje č.v. 161 Rozšiřovací hadice 15 m č.v. 162 C Odbočení a prodloužení u obou průměrů je možné provádět pomocí prvků Micro-Drip-systém. Kapací hadice podzemní B A S průměrem 1 mm (1/2") je to velmi snadné řešení např. pro živé ploty. Max. délka hadice činí 100 m (se základním přístrojem (A) umístěným uprostřed). A B Až pro 6 hrnkových rostlin. Zavlažování se aktivuje denně pomocí transformátoru (A) a čerpadla (C) na jednu minutu. kapkové rozdělovače (B) s rozdílným výdejem vody a s 12 vývody se postarají o jemně dávkovaný přísun vláhy. Tyto jemně a úsporně dávkují vodu rostlinám do oblasti kořenů. Ideální pro neviditelnou podzemní instalaci např. v záhoncích nebo na trávníku. Vnitřní průměr hadice 1,7 mm. Max. délka hadice až 200 m (se základním přístrojem (A) umístěným uprostřed). Hloubka pokládky pod rostlinami cca 20 cm, pod trávníkem cca 10 cm. Vzdálenost mezi hadicemi při zavlažování trávníku cca 0 cm. Startovní sada 50 m vč. základního přístroje č.v. 189 Rozšiřovací sada 50 m č.v. 195 Také je možná nadzemní pokládka. Dodatečné potřebné spojovací díly jsou k dostání v servisu GARDENA

11 GARDENA Micro-Drip-systém Přehled základních komponentů 1 Základní redukční přístroje č.v. 154 Průtok do 2000 l/h č.v. 155 Průtok do 1000 l/h 2 Montážní pomůcka č.v. 822 Pokládací trubka č.v. 146, 15 m č.v. 147, 50 m 4 Rozdělovací trubka č.v. 148, 50 m č.v. 150, 15 m 5 Trubkové svorky č.v. 880 č.v Vedení trubky č.v. 828 Obsah: kusy č.v. 827 Obsah: kusy 7 Držák trubky č.v Regulační/uzavírací ventily č.v. 858 č.v T-kusy č.v. 829 č.v Spojka č.v. 856 Obsah: kusy č.v L-kusy č.v. 882 č.v Křížové kusy č.v. 89 č.v Redukční T-kus č.v Uzavírací zátky č.v. 824 č.v T-kusy pro rozprašovací trysky č.v. 81 č.v Koncové kapače č.v. 140, 2 l/h (červená) č.v. 141, 4 l/h (černá) Obsah: 25 kusů 17 Koncový kapač** s regulací tlaku (a), samočisticí (b), samouzavírací (c) č.v l/h 18 Regulovatelný koncový kapač č.v l/h 19 Regulovatelný řadový kapač ** s regulací tlaku (a) a množstvím vody, samočistící (b) č.v l/h 20 Řadové kapače č.v. 84, 2 l/h č.v. 844, 4 l/h 21 Řadový kapač** s regulací tlaku (a), samočisticí (b), samouzavírací (c) č.v l/h 22 Regulovatelný řadový kapač č.v l/h 2 Regulovatelný řadový kapač ** s regulací tlaku (a), a množství vody, samočistící (b) č.v l/h 24 Maloplošná tryska č.v. 820 Ø cm 25 Maloplošná tryska č.v ,6 mm (/16") Ø cm 26 Rozprašovací trysky 60 č.v č.v č.v. 168 Obsah vždy: 5 kusů 27 Pruhová tryska č.v Koncová pruhová tryska č.v Mlhová tryska č.v. 171 Ø 1 m 0 Rotační rozprašovací zavlažovač 60 č.v. 169 Ø 7 m 1 6-plošná rozprašovací tryska 90, 180, 270, 60, pruhové trysky, koncové pruhové trysky č.v Čtyřplošný zavlažovač OS 90 č.v. 860 Prodlužovací trubka pro OS 90 č.v. 862 Délka 20 cm 4 Prodlužovací trubka pro rozprašovací trysky č.v. 177 délka 24 cm 5 Regulační ventil pro rozprašovací trysky č.v. 174 Multifunkční průchodky Přesné umístění trubek (A) a rozprašovacích trysek (B). Zavlažování přes vyšší porosty (C). Fixace do země nebo připevnění k pevnému povrchu (D). A B C D b Přimíchávač s odměrkou (stupnice) č.v. 81 ** a c Dokonalé kapkové zavlažování (a) Rovnoměrně vydávané množství vody (2 l/h) po celé délce trubky díky automatické regulaci tlaku (b) Bezúdržbový provoz díky samočisticí funkci a sítku (c) Hospodárné zavlažování, díky automatickému zavření, pokud je zařízení mimo provoz

12 GARDENA Micro-Drip-systém Základní plán GARDENA Automatické zavlažování Podle typu připojených kapačů a rozprašovacích trysek můžete v jedné napájecí síti současně aktivovat rozdílný počet komponentů. V tabulce naleznete přípojnou kapacitu základního přístroje 2000 pro různé alternativní způsoby montáže kapačů nebo postřikovačů. U základního přístroje 1000 vydělte zjištěný počet dvěma. Údaje v tabulce se vztahují k připojení základního přístroje 2000 uprostřed zařízení (obr. A). A Přípojná kapacita základního přístroje 2000 kapač/tryska Počet Počet Počet Montáž 1 Montáž 2 Montáž 140/810 koncový kapač 2 l koncový kapač 4 l /811 řadový kapač 2 l řadový kapač 4 l rozprašovací tryska rozprašovací tryska rozprašovací tryska rotační postřikovací zavlažovač pruhová tryska mlhová tryska koncová pruhová tryska maloplošná tryska maloplošná tryska čtyřplošný zavlažovač OS Přímá montáž na pokládací trubku 1 mm (1/2") Zavlažovací počítač na vodovodní kohoutek Lehký deštík brzy ráno? Osvěžující krátká sprška během noci? Nebo automatické zavlažování vaší zahrady během vaší dovolené? Nic z toho není problém: pomocí řízení zavlažování GARDENA spustíte déšť kdykoliv a na jak dlouho budete chtít. Od zavlažovacího automatu na vodovodním kohoutku k řízení jedné zavlažovací větve až po rozsáhlejší zavlažovací systémy s několika zavlažovacími větvemi řízení zavlažování GARDENA se zapíná a pracuje zcela samostatně, bez vašeho přičinění. Pohodlněji už to nejde. 2 Montáž na rozdělovací trubku 4,6 mm (/16") o maximální délce 15 m Vícekanálové řízení pro větší zavlažovací systémy Pokud namontujete základní přístroj na začátek (viz obrázek B), vydělte maximální počet komponentů, které lze připojit, dvěma. B Montáž na konec či v průběhu rozdělovací trubky 4,6 mm (/16") (pokládací trubka 1 mm (1/2") je instalována uprostřed) Příslušenství, které šetří vodu: GARDENA čidlo půdní vlhkosti / dešťový senzor electronic Zabraňují nebo přerušují automatické zavlažovaní za deště nebo při dostatečné vlhkosti půdy. Díky tomu dochází k optimalizaci zavlažování během vaší nepřítomnosti a k úspoře vody. Vhodné jako doplněk k zavlažovacím hodinám T 100 plus, T 100 card, k zavlažovacím počítačům, ke GARDENA řídící jednotce a řízení zavlažování 400, 600 a 4040 modular. 19 2

13 GARDENA Zavlažovací hodiny a zavlažovací počítače Naprogramovaná radost ze zahrady Zavlažovací hodiny a zavlažovací počítače za vás převezmou práci spojenou se zavlažováním. Programování pomocí otočného knoflíku nebo nápovědou uživateli na velkém LCD-displeji je velmi snadné. Máte možnost vybrat si čas pro začátek zavlažování, délku jeho trvání a frekvenci a okamžitě můžete nechat vaši zahradu zavlažovat automaticky. Popis Zavlažovací hodiny Zavlažovací hodiny T 100 D CLASSIC Zavlažovací hodiny T 100 plus Č.v Zavlažovací automat A 1020 Sensor Zavlažovací hodiny T 100 card COMFORT Zavlažovací počítač C 100 plus Zavlažovací počítač C 200 duo plus Zavlažovací počítač C 1060 plus PREMIUM Zavlažovací počítač C 1060 solar plus Přizpůsobeno vašim potřebám CLASSIC Pro začátečníky: Se standardními možnostmi programování. Snadná obsluha přes otočný knoflík. COMFORT Pro náročné: Variabilní možnosti programování. Velký a přehledný LCD displej. PREMIUM Pro specialisty: Maximálně individuální možnosti programování pomocí 6 zavlažovacích programů. Nápověda s možností výběru jazyku objasňuje programovací kroky. Špičkový model se solárním panelem pro energeticky soběstačný provoz. auto on/off auto off ano ano ano Délka zavlažování min min min min Četnost zavlažování Začátek zavlažování při aktivaci každých 8/12/24 hodin volitelné dny v týdnu volitelně v hodinových intervalech Přípojka pro senzor ano každých 8/12/24 h každý 2././7. den v hodinových intervalech, posunovatelný každých 8/12/24 h každý 2././7. den při aktivaci čidlo půdní vlhkosti je součástí balení Jiné ukazatel slabé baterie ukazatel slabé baterie ukazatel slabé baterie možnost provozu pouze podle čidla půdní vlhkosti = zavlažování se spustí pouze v případě nízké vlhkosti půdy ano ano ano ano ano min každých 8/12/24 h každý 2././7. den v hodinových intervalech, posunovatelný 1 min 7 h 59 min každých 8/12/24 h každý 2././7. den libovolné dny zavlažování 1 min h 59 min každých 8/12/24 h každý 2././7. den libovolné dny zavlažování 1 min 9 h 59 min každých 24 h, každý 2././4./5./6./7. den individuální volba zavlažovacích dní 1 min 9 h 59 min každých 24 h, každý 2././4./5./6./7. den individuální volba zavlažovacích dní volitelně nastavitelný volitelně nastavitelný volitelně nastavitelný volitelně nastavitelný ano ano ano, každý výstup ano ano ukazatel slabé baterie jednoduchá čtecí kartová technika s dětskou pojistkou funkce 0 barů pro využívání dešťové vody s nulovým tlakem ukazatel stavu baterie možnost provozu pouze podle čidla půdní vlhkosti = zavlažování se spustí pouze v případě nízké vlhkosti půdy ukazatel stavu baterie výstupy lze naprogramovat nezávisle na sobě možnost provozu pouze podle čidla půdní vlhkosti = zavlažování se spustí pouze v případě nízké vlhkosti půdy ukazatel stavu baterie jako počítač C 100 plus dodatečně 6 nezávislých programů, provoz až 6 zavlažovacích větví pomocí rozdělovače vody automatic (č.v. 1197) ukazatel stavu akumulátoru jako počítač C 100 plus dodatečně 6 nezávislých programů, provoz až 6 zavlažovacích větví pomocí rozdělovače vody automatic (č.v. 1197) energeticky úsporný solární provoz Rozdělovač vody automatic Díky němu můžete plně automaticky zavlažovat spolu s některým modelem z řady Premium až 6 zavlažovacích větví. Ideální pro oblasti s rostlinami s rozdílnou potřebou vody nebo v případě, že tlak vody není pro současné zavlažování všech oblastí dostatečný. Pokud budete zavlažovat méně než 6 oblastí, lze až 4 výstupy snadno deaktivovat. Č.v

14 Flexibilní vícekanálové řízení Bez kabelu nezávisle na elektrické síti Centrálně řízeno všechno pod kontrolou Obzvláště v případech, kdy není tlak vody dostatečný pro současný provoz celého zavlažovacího systému, musí se zavlažovat postupně, po etapách. Ale také v případě, že mají vaše rostliny rozdílné požadavky na zalévání. GARDENA přímé programování zavlažovacích ventilů Zavlažujte pomocí jednoho GARDENA zavlažovacího ventilu až 6-krát denně. Jednoduše zadáte data do programovací jednotky (1) a přenesete je na řídicí jednotku (2) pouhým zmáčknutím knoflíku. Poté nasadíte řídicí jednotku na zavlažovací ventil (). To by bylo. Díky provozu na baterie jsou GARDENA zavlažovací ventily nezávislé na elektrické síti. Tímto způsobem lze řídit libovolný počet zavlažovacích větví zcela automaticky a bez přívodní šňůry. Pokud plánujete nainstalovat si zavlažování, jako je např. GARDENA podzemní zavlažování Sprinklersystem s více zavlažovacími větvemi na plošné pokrytí travnaté plochy, měli byste si opatřit GARDENA vícekanálové řízení. Řídicí jednotka (2) Zavlažovací ventil () Programovací jednotka (1) Č.v Č.v Č.v Č.v Č.v Programovací jednotka Délka zavlažování: 1 min 9 h 59 min, frekvence zavlažování: až 6 denně na jeden zavlažovací ventil Řídicí jednotka Samotný mozek zavlažovacího systému. Možnost připojení čidla půdní vlhkosti a dešťového senzoru Zavlažovací ventil 9 V Otevírá a zavírá zavlažovací větev podle pokynů řídicí jednotky. Energeticky úsporný provoz díky technice s elektromagnetickými ventily Box na ventily V1 a V Pro podzemní instalaci jednoho nebo až tří zavlažovacích ventilů, pro zavlažovací ventily 9 V nebo 24 V, teleskopické šroubení pro snadnou montáž/demontáž ventilů, u boxu na ventily V je přívod vody volitelný ze stran CLASSIC Řízení zavlažování Tento způsob řízení vám umožní řídit a kontrolovat celý zavlažovací systém z jednoho místa. Všechny GARDENA zavlažovací ventily (1) jsou propojeny pomocí kabelu s centrálním řízením zavlažování GARDENA. Na řízení zavlažování 4040 modular (2) lze napojit až 4 zavlažovací ventily. COMFORT Pomocí GARDENA rozšiřovacích modulů 2040 si můžete dodatečně nainstalovat až 8 zavlažovacích větví. Tyto jsou připojeny na hlavní řízení zavlažování. Celkově můžete vybudovat až 12 zavlažovacích větví. Box na ventily Zavlažovací ventil 24 V (1) Řízení zavlažování 4040 modular (2) Dešťový senzor Č.v. 128/1284 Č.v Č.v Č.v Č.v Č.v Č.v. 127 Řízení zavlažování 400/600 Pro použití v interié ru nebo v exteriéru (na místě chráněném před deštěm) k řízení až 4 resp. 6 zavlažovacích ventilů 24 V. Jsou možné až programy na jeden ventil Řízení zavlažování 4040 modular Pro použití v exteriéru k řízení až 4 zavlažovacích ventilů 24 V. Možnost rozšíření až na 12 ventilů. Jsou možné až 4 programy na jeden ventil Rozšiřovací modul 2040 Pro řízení zavlažování 4040 modular k dodatečnému napojení 2 zavlažovacích ventilů 24 V Zavlažovací ventil 24 V Připojení na GARDENA řízení zavlažování přes kabel Spojovací kabel 24 V K připojení až 6 zavlažovacích ventilů na řízení zavlažování 4040 modular nebo rozšiřovací modul 2040 Kabelová svorka 24 V K vodotěsnému připojení spojovacího kabelu na zavlažovací ventil s použitím boxu na ventily V1 Řízení čerpadla 24 V K provozu čerpadla v kombinaci s řízením zavlažování 4040 modular. Kompletně s kabelem o délce 10 m. Viz ilustraci vpravo dole

15 Všechno, co byste měli vědět o zavlažovacích systémech Chcete si vytvořit zavlažovací systém na vlastní zahradě a nevíte, co k tomu budete potřebovat? Pomocí naší plánovací pomůcky si můžete vytvořit vlastní závlahu krok za krokem. Dále Vás rádi podpoříme při plánování dalšími možnostmi: - na našich internetových stránkách najdete plánovače zavlažování, pomocí kterých si vytvoříte vlastní závlahu z prvků Sprinkler-systém plánovač MyGarden TM nebo Micro-Drip-systém vč. automaticky generovaného nákupního seznamu. - nebo se obraťte na naši bezplatnou infolinku. Náš tip! Aplikace My Garden Jedinečné řešení představuje on-line aplikace My Garden pro plánování zahrady a závlahy, která je součástí internetových stránek gardena.cz a gardena.sk. Zde si můžete velmi jednoduše naplánovat svou zahradu vč. závlahového systému. Neváhejte, přesvědčte se sami! / Bezplatná infolinka: (CZ) (SK) info@cz.husqvarna.com Vyhrazujeme si právo na změny výrobků. Husqvarna Česko s.r.o. Türkova 219/5b Praha 4 - Chodov
