1 Návod k obsluze DVD Rekordér Č. modelu DMR-EX77 DMR-EX87 Pokyny/poznámky ohledně DVD-Audia se týkají pouze modelu DMR-EX87. Ilustrace v tomto návodu k obsluze obsahují obrázky stříbrného modelu přístroje DMR-EX77. Číslo oblasti podporované tímto přístrojem Čísla oblasti jsou přidělována DVD rekordérům a diskům DVD-Video podle místa prodeje. Číslo oblasti tohoto přístroje je 2. Přístroj přehrává disky DVD-Video označené číslem 2 nebo textem ALL. Příklad: 2 2 ALL 3 5 Vážený zákazníku Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a bezpečnost si pečlivě přečtěte tyto pokyny. Před zapojením výrobku do sítě a jeho použitím či nastavením si prosím přečtěte celý návod. Tuto příručku uschovejte jako referenci. Webové stránky: Tento DVD rekordér slouží ke sledování a záznamu pouze bezplatných kanálů a nikoli placených či kódovaných kanálů. Ochranná známka DVB Digital Video Broadcasting Project (1991 až 1996) Prohlášení o způsobilosti č. 4518, 22. ledna 2007 (DMR-EX77) Prohlášení o způsobilosti č. 4522, 22. ledna 2007 (DMR-EX87) Poznámky k funkcím DVB Veškeré funkce související s technologií DVB (Digital Video Broadcasting) budou pracovat v oblastech s příjmem pozemního digitálního signálu DVB-T (MPEG2). Informace o pokrytých oblastech získáte u místního prodejce Panasonic. Tento přístroj má způsobilost pro specifikace DVB. Budoucí služby DVB však nemohou být zaručeny. Přístroj nepodporuje platformu MHP (Multimedia Home Platform). EP -1R

2 POZOR! TENTO VŸROBEK PRACUJE S LASEROVŸM PAPRSKEM. PÂI NESPRÁVNÉM POUßITÍ OVLÁDACÍCH PRVKÛ, STEJNÊ JAKO PÂI PROVÁDÊNÍ JINŸCH POSTUPÛ, NEß JSOU POPSÁNY V TOMTO NÁVODU, MÛßE DOJÍT K NEBEZPEÇNÉMU VYZAÂOVÁNÍ. NIKDY NESNÍMEJTE VNÊJ Í KRYT A PÂÍSTROJ SAMI NEOPRAVUJTE. SERVIS PÂENECHTE POUZE KVALIFIKOVANŸM OSOBÁM V AUTORIZOVANŸCH OPRAVNÁCH. POZOR: PRO SNÍŽENÍ NEBEZPEČÍ POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ PŘÍSTROJE: NEVYSTAVUJTE TENTO PŘÍSTROJ DEŠTI, VYSÉ VLHKOSTI, KAPAJÍCÍ NEBO STŘÍKAJÍCÍ VODĚ A NESTAVTE NA TENTO PŘÍSTROJ NÁDOBY NAPLNĚNÉ TEKUTINAMI, JAKO JSOU NAPŘ. VÁZY. POUŽÍVEJTE POUZE DOPORUČENÉ PŘÍSLUŠENSTVÍ. NESNÍMEJTE KRYT (NEBO ZADNÍ KRYT), UVNITŘ NENALEZNETE ŽÁDNÉ DÍLY, KTERÉ BY MOHL UŽIVATEL OPRAVIT. OPRAVY PONECHTE NA KVALIFIKOVANÉ ZAMĚSTNANCE SERVISU. POZOR! ABYSTE ZAJISTILI DOBRÉ VENTILAÇNÍ PODMÍNKY, NIKDY NEINSTALUJTE TENTO PÂÍSTROJ V KNIHOVNÊ, VESTAVÊNÉ SKÂÍNI NEBO JINÉM UZAVÂENÉM PROSTORU. ZAJISTÊTE, ABY ZÁVÊSY A V ECHNY OSTATNÍ MATERIÁLY NEBRÁNILY V DOBRÉ VENTILACI, ABYSTE PÂEDE LI NEBEZPEÇÍ ÚRAZU ELEKTRICKŸM PROUDEM NEBO NEBEZPEÇÍ POßÁRU, KTERÉ BY MOHLO VZNIKNOUT PÂEHÂÁTÍM PÂÍSTROJE. NEBLUJTE VENTILAÇNÍ OTVORY PÂÍSTROJE NOVINAMI, UBRUSY, ZÁVÊSY A JINŸMI MATERIÁLY. NEPLÁDEJTE ZDROJE OTEVÂENÉHO OHNÊ, JAKO NAPÂÍKLAD HOÂÍCÍ SVÍÇKY, NA PÂÍSTROJ. ZBAVTE SE BATERIÍ SPRÁVNŸM ZPÛSOBEM S OHLEDEM NA ßIVOTNÍ PROSTÂEDÍ. POZOR V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. Vyměňte baterii pouze za stejný či ekvivalentní typ doporučený výrobcem. Použité baterie likvidujte podle pokynů výrobce. TENTO PÂÍSTROJ JE KONSTRUOVÁN PRO POUßITÍ V MÍRNÉM KLIMATU. Tento vÿrobek mûƒe bÿt bêhem pouƒívání ru en rádiovou interferencí, která je zpûsobena mobilním telefonem. Jestliƒe k takovéto interferenci dojde, zajistête prosím vêt í vzdálenost mezi tímto vÿrobkem a mobilním telefonem. Zásuvka by měla být poblíž zařízení a snadno dostupná. Zástrčka sít ového přívodu by měla zůstat snadno obsluhovatelná. Abyste přístroj zcela odpojily od sítě, odpojte zástrčku sít ového přívodu ze zásuvky. CLASS 1 LASER PRODUCT (Uvnitř přehrávače) 2

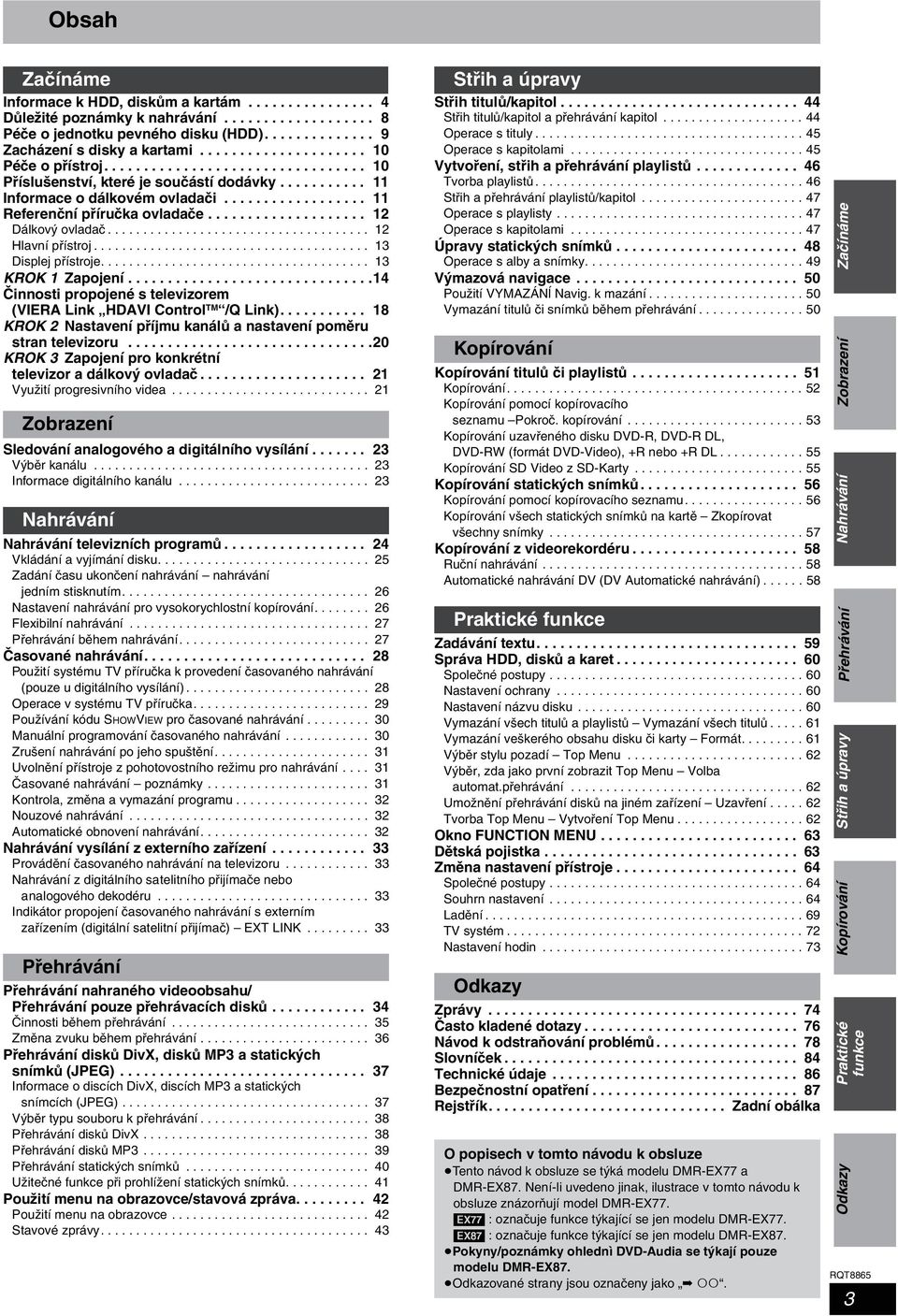

3 Obsah Začínáme Informace k, diskům a kartám Důležité poznámky k nahrávání Péče o jednotku pevného disku () Zacházení s disky a kartami Péče o přístroj Příslušenství, které je součástí dodávky Informace o dálkovém ovladači Referenční příručka ovladače Dálkový ovladač Hlavní přístroj Displej přístroje KR 1 Zapojení Činnosti propojené s televizorem (VIERA Link HDAVI Control TM /Q Link) KR 2 Nastavení příjmu kanálů a nastavení poměru stran televizoru KR 3 Zapojení pro konkrétní televizor a dálkový ovladač Využití progresivního videa Zobrazení Sledování analogového a digitálního vysílání Výběr kanálu Informace digitálního kanálu Nahrávání Nahrávání televizních programů Vkládání a vyjímání disku Zadání času ukončení nahrávání nahrávání jedním stisknutím Nastavení nahrávání pro vysokorychlostní kopírování Flexibilní nahrávání Přehrávání během nahrávání Časované nahrávání Použití systému TV příručka k provedení časovaného nahrávání (pouze u digitálního vysílání) Operace v systému TV příručka Používání kódu SHOWVIEW pro časované nahrávání Manuální programování časovaného nahrávání Zrušení nahrávání po jeho spuštění Uvolnění přístroje z pohotovostního režimu pro nahrávání Časované nahrávání poznámky Kontrola, změna a vymazání programu Nouzové nahrávání Automatické obnovení nahrávání Nahrávání vysílání z externího zařízení Provádění časovaného nahrávání na televizoru Nahrávání z digitálního satelitního přijímače nebo analogového dekodéru Indikátor propojení časovaného nahrávání s externím zařízením (digitální satelitní přijímač) EXT LINK Přehrávání Přehrávání nahraného videoobsahu/ Přehrávání pouze přehrávacích disků Činnosti během přehrávání Změna zvuku během přehrávání Přehrávání disků DivX, disků MP3 a statických snímků (JPEG) Informace o discích DivX, discích MP3 a statických snímcích (JPEG) Výběr typu souboru k přehrávání Přehrávání disků DivX Přehrávání disků MP Přehrávání statických snímků Užitečné funkce při prohlížení statických snímků Použití menu na obrazovce/stavová zpráva Použití menu na obrazovce Stavové zprávy Střih a úpravy Střih titulů/kapitol Střih titulů/kapitol a přehrávání kapitol Operace s tituly Operace s kapitolami Vytvoření, střih a přehrávání playlistů Tvorba playlistů Střih a přehrávání playlistů/kapitol Operace s playlisty Operace s kapitolami Úpravy statických snímků Operace s alby a snímky Výmazová navigace Použití VYMAZÁNĺ Navig. k mazání Vymazání titulů či snímků během přehrávání Kopírování Kopírování titulů či playlistů Kopírování Kopírování pomocí kopírovacího seznamu Pokroč. kopírování Kopírování uzavřeného disku DVD-R, DVD-R DL, DVD-RW (formát DVD-Video), +R nebo +R DL Kopírování SD Video z SD-Karty Kopírování statických snímků Kopírování pomocí kopírovacího seznamu Kopírování všech statických snímků na kartě Zkopírovat všechny snímky Kopírování z videorekordéru Ruční nahrávání Automatické nahrávání DV (DV Automatické nahrávání) Praktické funkce Zadávání textu Správa, disků a karet Společné postupy Nastavení ochrany Nastavení názvu disku Vymazání všech titulů a playlistů Vymazání všech titulů Vymazání veškerého obsahu disku či karty Formát Výběr stylu pozadí Top Menu Výběr, zda jako první zobrazit Top Menu Volba automat.přehrávání Umožnění přehrávání disků na jiném zařízení Uzavření Tvorba Top Menu Vytvoření Top Menu Okno FUNCTION MENU Dětská pojistka Změna nastavení přístroje Společné postupy Souhrn nastavení Ladění TV systém Nastavení hodin Odkazy Zprávy Často kladené dotazy Návod k odstraňování problémů Slovníček Technické údaje Bezpečnostní opatření Rejstřík Zadní obálka O popisech v tomto návodu k obsluze Tento návod k obsluze se týká modelu DMR-EX77 a DMR-EX87. Není-li uvedeno jinak, ilustrace v tomto návodu k obsluze znázorňují model DMR-EX77. [EX77] : označuje funkce týkající se jen modelu DMR-EX77. [EX87] : označuje funkce týkající se jen modelu DMR-EX87. Pokyny/poznámky ohlednì DVD-Audia se týkají pouze modelu DMR-EX87. Odkazované strany jsou označeny jako. Začínáme Zobrazení Kopírování Střih a úpravy Přehrávání Nahrávání Odkazy Praktické funkce 3

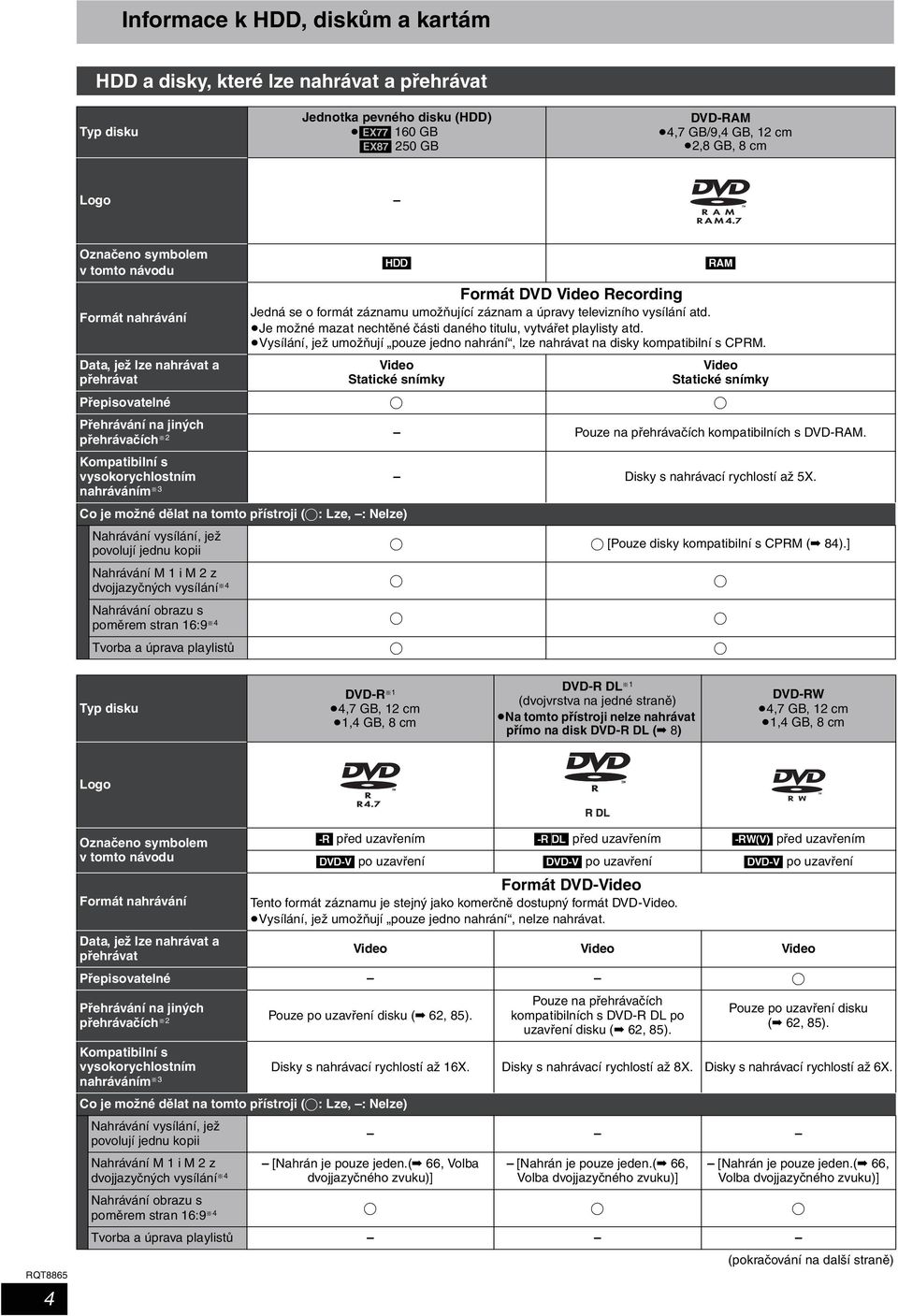

4 Informace k, diskům a kartám a disky, které lze nahrávat a přehrávat Typ disku Jednotka pevného disku () [EX77] 160 GB [EX87] 250 GB DVD-RAM 4,7 GB/9,4 GB, 12 cm 2,8 GB, 8 cm Logo Označeno symbolem v tomto návodu Formát nahrávání Data, jež lze nahrávat a přehrávat [] [RAM] Formát DVD Video Recording Jedná se o formát záznamu umožňující záznam a úpravy televizního vysílání atd. Je možné mazat nechtěné části daného titulu, vytvářet playlisty atd. Vysílání, jež umožňují pouze jedno nahrání, lze nahrávat na disky kompatibilní s CPRM. Video Statické snímky Video Statické snímky Přepisovatelné Přehrávání na jiných přehrávačích 2 Pouze na přehrávačích kompatibilních s DVD-RAM. Kompatibilní s vysokorychlostním Disky s nahrávací rychlostí až 5X. nahráváním 3 Co je možné dělat na tomto přístroji ( : Lze, : Nelze) Nahrávání vysílání, jež povolují jednu kopii [Pouze disky kompatibilní s CPRM ( 84).] Nahrávání M 1 i M 2 z dvojjazyčných vysílání 4 Nahrávání obrazu s poměrem stran 16:9 4 Tvorba a úprava playlistů Typ disku DVD-R 1 4,7 GB, 12 cm 1,4 GB, 8 cm DVD-R DL 1 (dvojvrstva na jedné straně) Na tomto přístroji nelze nahrávat přímo na disk DVD-R DL ( 8) DVD-RW 4,7 GB, 12 cm 1,4 GB, 8 cm Logo 4 Označeno symbolem v tomto návodu Formát nahrávání Data, jež lze nahrávat a přehrávat [-R] před uzavřením [-R]DL] před uzavřením [-RW V ] před uzavřením [DVD-V] po uzavření [DVD-V] po uzavření [DVD-V] po uzavření Formát DVD-Video Tento formát záznamu je stejný jako komerčně dostupný formát DVD-Video. Vysílání, jež umožňují pouze jedno nahrání, nelze nahrávat. Video Video Video Přepisovatelné Přehrávání na jiných přehrávačích 2 Pouze po uzavření disku ( 62, 85). Pouze na přehrávačích kompatibilních s DVD-R DL po uzavření disku ( 62, 85). Pouze po uzavření disku ( 62, 85). Kompatibilní s vysokorychlostním Disky s nahrávací rychlostí až 16X. Disky s nahrávací rychlostí až 8X. Disky s nahrávací rychlostí až 6X. nahráváním 3 Co je možné dělat na tomto přístroji ( : Lze, : Nelze) Nahrávání vysílání, jež povolují jednu kopii Nahrávání M 1 i M 2 z dvojjazyčných vysílání 4 [Nahrán je pouze jeden.( 66, Volba dvojjazyčného zvuku)] [Nahrán je pouze jeden.( 66, Volba dvojjazyčného zvuku)] [Nahrán je pouze jeden.( 66, Volba dvojjazyčného zvuku)] Nahrávání obrazu s poměrem stran 16:9 4 Tvorba a úprava playlistů (pokračování na další straně)

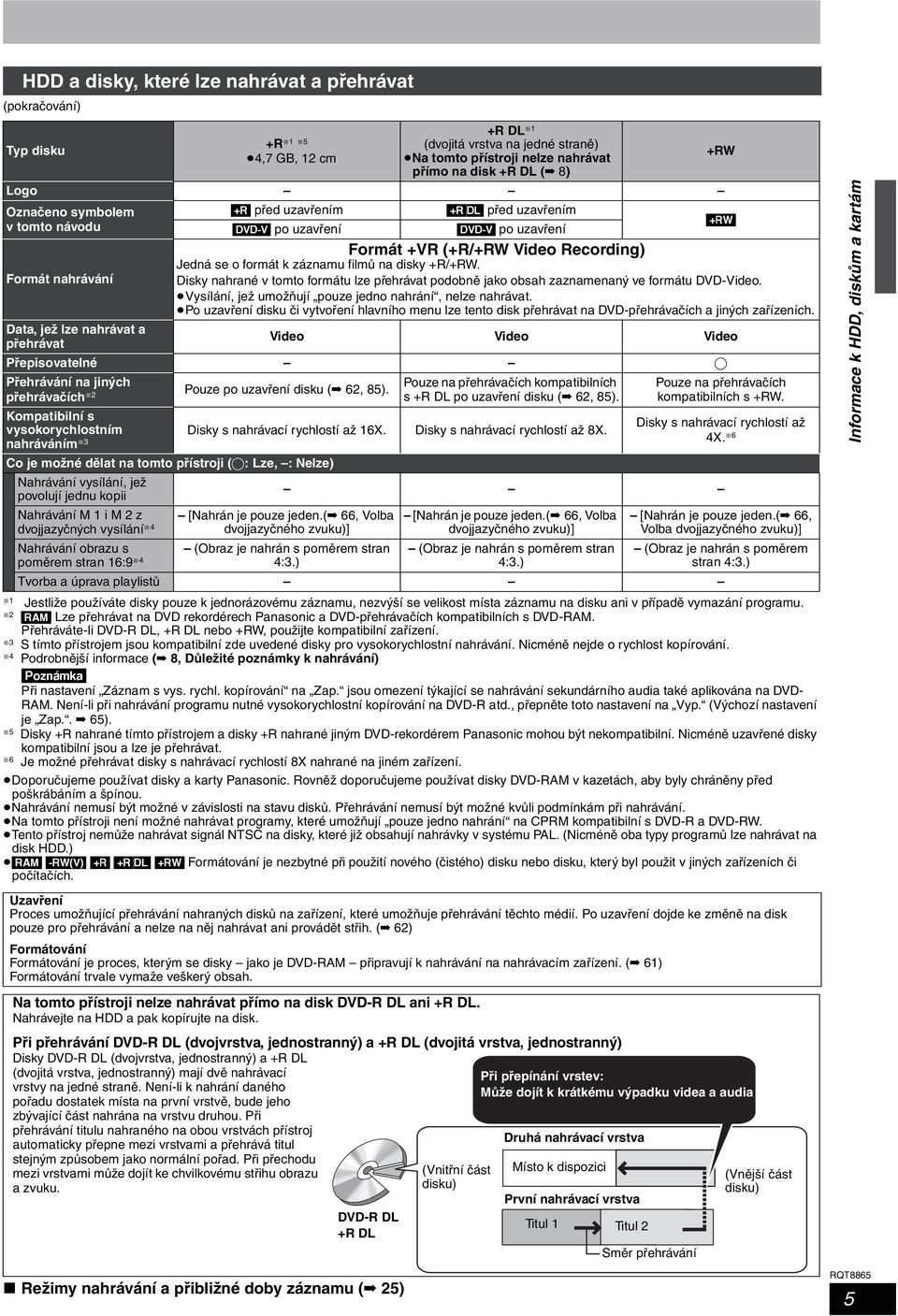

5 a disky, které lze nahrávat a přehrávat (pokračování) Typ disku +R 1 5 4,7 GB, 12 cm 1 Jestliže používáte disky pouze k jednorázovému záznamu, nezvýší se velikost místa záznamu na disku ani v případě vymazání programu. 2 [RAM] Lze přehrávat na DVD rekordérech Panasonic a DVD-přehrávačích kompatibilních s DVD-RAM. Přehráváte-li DVD-R DL, +R DL nebo +RW, použijte kompatibilní zařízení. 3 S tímto přístrojem jsou kompatibilní zde uvedené disky pro vysokorychlostní nahrávání. Nicméně nejde o rychlost kopírování. 4 Podrobnější informace ( 8, Důležité poznámky k nahrávání) Při nastavení Záznam s vys. rychl. kopírování na Zap. jsou omezení týkající se nahrávání sekundárního audia také aplikována na DVD- RAM. Není-li při nahrávání programu nutné vysokorychlostní kopírování na DVD-R atd., přepněte toto nastavení na Vyp. (Výchozí nastavení je Zap.. 65). 5 Disky +R nahrané tímto přístrojem a disky +R nahrané jiným DVD-rekordérem Panasonic mohou být nekompatibilní. Nicméně uzavřené disky kompatibilní jsou a lze je přehrávat. 6 Je možné přehrávat disky s nahrávací rychlostí 8X nahrané na jiném zařízení. Doporučujeme používat disky a karty Panasonic. Rovněž doporučujeme používat disky DVD-RAM v kazetách, aby byly chráněny před poškrábáním a špínou. Nahrávání nemusí být možné v závislosti na stavu disků. Přehrávání nemusí být možné kvůli podmínkám při nahrávání. Na tomto přístroji není možné nahrávat programy, které umožňují pouze jedno nahrání na CPRM kompatibilní s DVD-R a DVD-RW. Tento přístroj nemůže nahrávat signál NTSC na disky, které již obsahují nahrávky v systému PAL. (Nicméně oba typy programů lze nahrávat na disk.) [RAM] [-RW V ] [+R] [+R]DL] [+RW] Formátování je nezbytné při použití nového (čistého) disku nebo disku, který byl použit v jiných zařízeních či počítačích. Režimy nahrávání a přibližné doby záznamu ( 25) +R DL 1 (dvojitá vrstva na jedné straně) Na tomto přístroji nelze nahrávat přímo na disk +R DL ( 8) Logo Označeno symbolem v tomto návodu Formát nahrávání Data, jež lze nahrávat a přehrávat [+R] před uzavřením [DVD-V] po uzavření [+R]DL] před uzavřením [DVD-V] po uzavření Formát +VR (+R/+RW Video Recording) Jedná se o formát k záznamu filmů na disky +R/+RW. Disky nahrané v tomto formátu lze přehrávat podobně jako obsah zaznamenaný ve formátu DVD-Video. Vysílání, jež umožňují pouze jedno nahrání, nelze nahrávat. Po uzavření disku či vytvoření hlavního menu lze tento disk přehrávat na DVD-přehrávačích a jiných zařízeních. +RW [+RW] Video Video Video Přepisovatelné Přehrávání na jiných přehrávačích 2 Pouze po uzavření disku ( 62, 85). Pouze na přehrávačích kompatibilních s +R DL po uzavření disku ( 62, 85). Kompatibilní s vysokorychlostním Disky s nahrávací rychlostí až 16X. Disky s nahrávací rychlostí až 8X. nahráváním 3 Co je možné dělat na tomto přístroji ( : Lze, : Nelze) Nahrávání vysílání, jež povolují jednu kopii Nahrávání M 1 i M 2 z dvojjazyčných vysílání 4 Nahrávání obrazu s poměrem stran 16:9 4 Pouze na přehrávačích kompatibilních s +RW. Disky s nahrávací rychlostí až 4X. 6 [Nahrán je pouze jeden.( 66, Volba dvojjazyčného zvuku)] (Obraz je nahrán s poměrem stran 4:3.) [Nahrán je pouze jeden.( 66, Volba dvojjazyčného zvuku)] (Obraz je nahrán s poměrem stran 4:3.) [Nahrán je pouze jeden.( 66, Volba dvojjazyčného zvuku)] (Obraz je nahrán s poměrem stran 4:3.) Tvorba a úprava playlistů Uzavření Proces umožňující přehrávání nahraných disků na zařízení, které umožňuje přehrávání těchto médií. Po uzavření dojde ke změně na disk pouze pro přehrávání a nelze na něj nahrávat ani provádět střih. ( 62) Formátování Formátování je proces, kterým se disky jako je DVD-RAM připravují k nahrávání na nahrávacím zařízení. ( 61) Formátování trvale vymaže veškerý obsah. Na tomto přístroji nelze nahrávat přímo na disk DVD-R DL ani +R DL. Nahrávejte na a pak kopírujte na disk. Při přehrávání DVD-R DL (dvojvrstva, jednostranný) a +R DL (dvojitá vrstva, jednostranný) Disky DVD-R DL (dvojvrstva, jednostranný) a +R DL (dvojitá vrstva, jednostranný) mají dvě nahrávací vrstvy na jedné straně. Není-li k nahrání daného pořadu dostatek místa na první vrstvě, bude jeho zbývající část nahrána na vrstvu druhou. Při přehrávání titulu nahraného na obou vrstvách přístroj automaticky přepne mezi vrstvami a přehrává titul stejným způsobem jako normální pořad. Při přechodu mezi vrstvami může dojít ke chvilkovému střihu obrazu a zvuku. DVD-R DL +R DL (Vnitřní část disku) Při přepínání vrstev: Může dojít k krátkému výpadku videa a audia Druhá nahrávací vrstva Místo k dispozici První nahrávací vrstva Titul 1 Titul 2 Směr přehrávání (Vnější část disku) Informace k, diskům a kartám 5

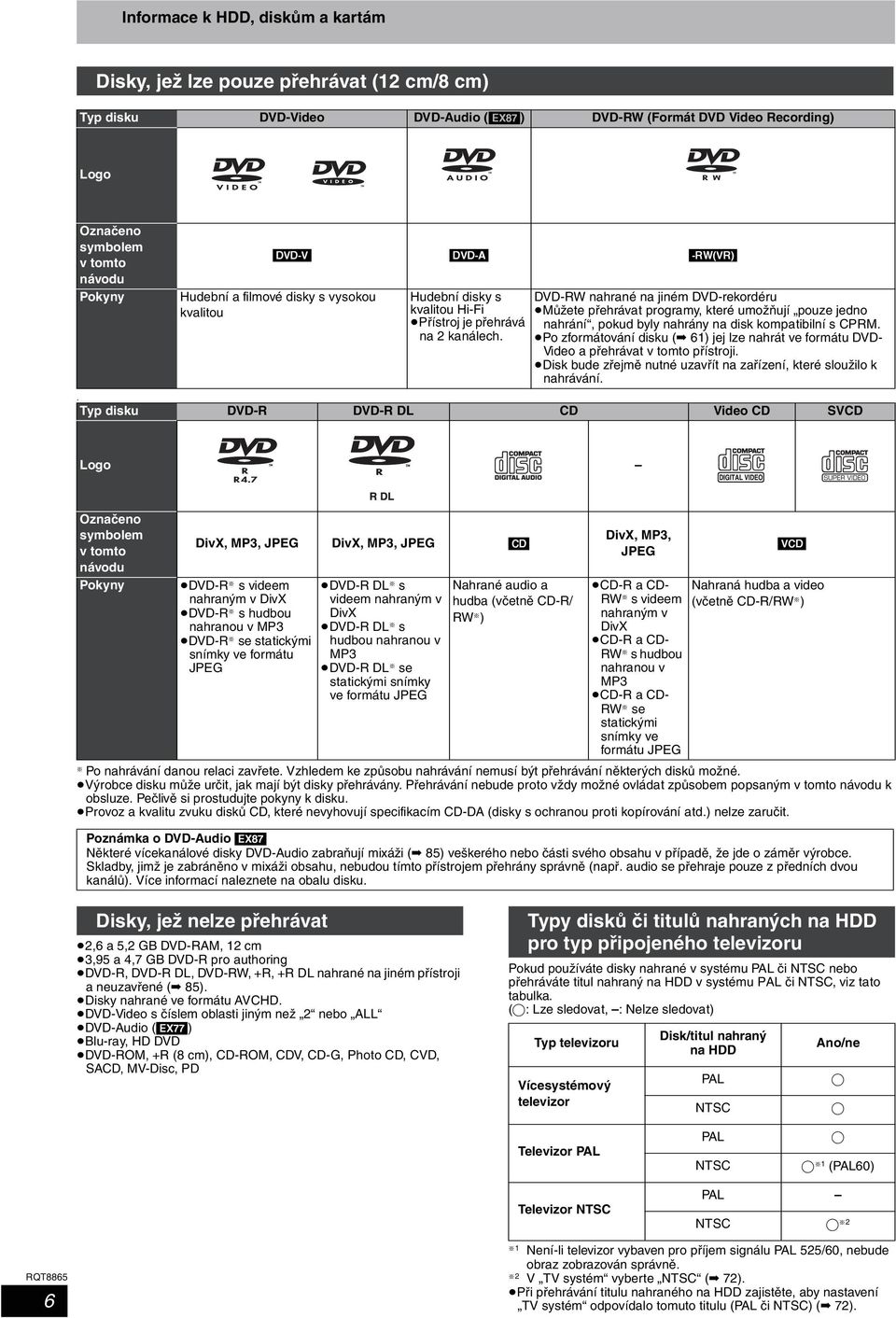

6 Informace k, diskům a kartám Disky, jež lze pouze přehrávat (12 cm/8 cm) Typ disku DVD-Video DVD-Audio ([EX87]) DVD-RW (Formát DVD Video Recording) Logo Označeno symbolem vtomto návodu Pokyny. [DVD-V] [DVD-A] [-RW VR ] Hudební a filmové disky s vysokou kvalitou Hudební disky s kvalitou Hi-Fi Přístroj je přehrává na 2 kanálech. DVD-RW nahrané na jiném DVD-rekordéru Můžete přehrávat programy, které umožňují pouze jedno nahrání, pokud byly nahrány na disk kompatibilní s CPRM. Po zformátování disku ( 61) jej lze nahrát ve formátu DVD- Video a přehrávat v tomto přístroji. Disk bude zřejmě nutné uzavřít na zařízení, které sloužilo k nahrávání. Typ disku DVD-R DVD-R DL CD Video CD SVCD Logo Označeno symbolem vtomto návodu Pokyny DivX, MP3, JPEG DivX, MP3, JPEG [CD] DVD-R s videem nahraným v DivX DVD-R s hudbou nahranou v MP3 DVD-R se statickými snímky ve formátu JPEG DVD-R DL s videem nahraným v DivX DVD-R DL s hudbou nahranou v MP3 DVD-R DL se statickými snímky ve formátu JPEG Nahrané audio a hudba (včetně CD-R/ RW ) DivX, MP3, JPEG CD-R a CD- RW s videem nahraným v DivX CD-R a CD- RW s hudbou nahranou v MP3 CD-R a CD- RW se statickými snímky ve formátu JPEG Po nahrávání danou relaci zavřete. Vzhledem ke způsobu nahrávání nemusí být přehrávání některých disků možné. Výrobce disku může určit, jak mají být disky přehrávány. Přehrávání nebude proto vždy možné ovládat způsobem popsaným v tomto návodu k obsluze. Pečlivě si prostudujte pokyny k disku. Provoz a kvalitu zvuku disků CD, které nevyhovují specifikacím CD-DA (disky s ochranou proti kopírování atd.) nelze zaručit. [VCD] Nahraná hudba a video (včetně CD-R/RW ) Poznámka o DVD-Audio [EX87] Některé vícekanálové disky DVD-Audio zabraňují mixáži ( 85) veškerého nebo části svého obsahu v případě, že jde o záměr výrobce. Skladby, jimž je zabráněno v mixáži obsahu, nebudou tímto přístrojem přehrány správně (např. audio se přehraje pouze z předních dvou kanálů). Více informací naleznete na obalu disku. Disky, jež nelze přehrávat 2,6 a 5,2 GB DVD-RAM, 12 cm 3,95 a 4,7 GB DVD-R pro authoring DVD-R, DVD-R DL, DVD-RW, +R, +R DL nahrané na jiném přístroji a neuzavřené ( 85). Disky nahrané ve formátu AVCHD. DVD-Video s číslem oblasti jiným než 2 nebo ALL DVD-Audio ([EX77]) Blu-ray, HD DVD DVD-ROM, +R (8 cm), CD-ROM, CDV, CD-G, Photo CD, CVD, SACD, MV-Disc, PD Typy disků či titulů nahraných na pro typ připojeného televizoru Pokud používáte disky nahrané v systému PAL či NTSC nebo přehráváte titul nahraný na v systému PAL či NTSC, viz tato tabulka. ( : Lze sledovat, : Nelze sledovat) Typ televizoru Vícesystémový televizor Disk/titul nahraný na PAL NTSC Ano/ne Televizor PAL PAL NTSC 1 (PAL60) Televizor NTSC PAL NTSC Není-li televizor vybaven pro příjem signálu PAL 525/60, nebude obraz zobrazován správně. 2 V TV systém vyberte NTSC ( 72). Při přehrávání titulu nahraného na zajistěte, aby nastavení TV systém odpovídalo tomuto titulu (PAL či NTSC) ( 72).

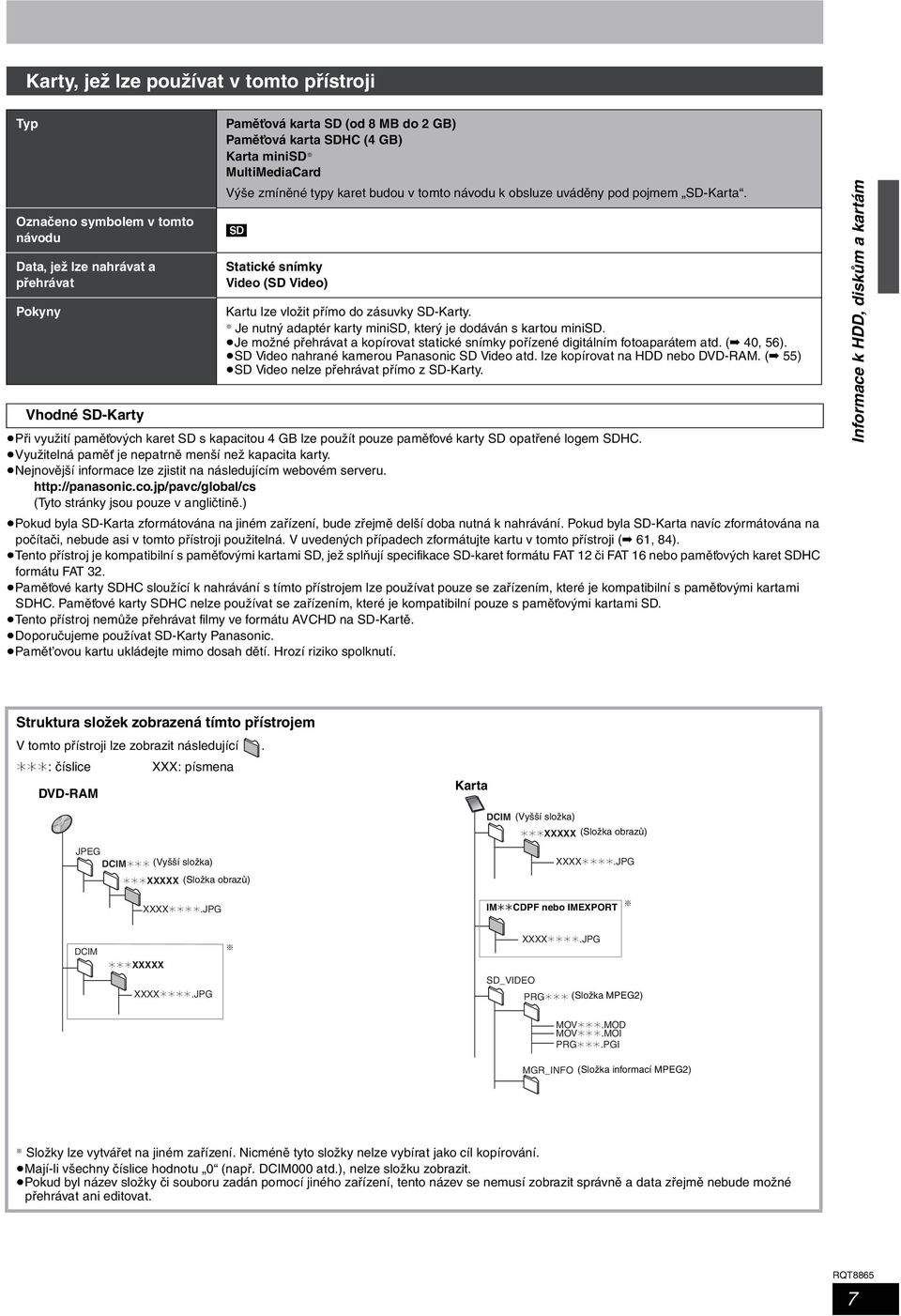

7 Karty, jež lze používat v tomto přístroji Typ Označeno symbolem v tomto návodu Data, jež lze nahrávat a přehrávat Pokyny Vhodné SD-Karty Pamět ová karta SD (od 8 MB do 2 GB) Pamět ová karta SDHC (4 GB) Karta minisd MultiMediaCard Výše zmíněné typy karet budou v tomto návodu k obsluze uváděny pod pojmem SD-Karta. [SD] Statické snímky Video (SD Video) Kartu lze vložit přímo do zásuvky SD-Karty. Je nutný adaptér karty minisd, který je dodáván s kartou minisd. Je možné přehrávat a kopírovat statické snímky pořízené digitálním fotoaparátem atd. ( 40, 56). SD Video nahrané kamerou Panasonic SD Video atd. lze kopírovat na nebo DVD-RAM. ( 55) SD Video nelze přehrávat přímo z SD-Karty. Při využití pamět ových karet SD s kapacitou 4 GB lze použít pouze pamět ové karty SD opatřené logem SDHC. Využitelná pamět je nepatrně menší než kapacita karty. Nejnovější informace lze zjistit na následujícím webovém serveru. (Tyto stránky jsou pouze v angličtině.) Pokud byla SD-Karta zformátována na jiném zařízení, bude zřejmě delší doba nutná k nahrávání. Pokud byla SD-Karta navíc zformátována na počítači, nebude asi v tomto přístroji použitelná. V uvedených případech zformátujte kartu v tomto přístroji ( 61, 84). Tento přístroj je kompatibilní s pamět ovými kartami SD, jež splňují specifikace SD-karet formátu FAT 12 či FAT 16 nebo pamět ových karet SDHC formátu FAT 32. Pamět ové karty SDHC sloužící k nahrávání s tímto přístrojem lze používat pouze se zařízením, které je kompatibilní s pamět ovými kartami SDHC. Pamět ové karty SDHC nelze používat se zařízením, které je kompatibilní pouze s pamět ovými kartami SD. Tento přístroj nemůže přehrávat filmy ve formátu AVCHD na SD-Kartě. Doporučujeme používat SD-Karty Panasonic. Pamět ovou kartu ukládejte mimo dosah dětí. Hrozí riziko spolknutí. Informace k, diskům a kartám Struktura složek zobrazená tímto přístrojem V tomto přístroji lze zobrazit následující. : číslice XXX: písmena DVD-RAM JPEG DCIM (Vyšší složka) XXXXX (Složka obrazů) XXXX.JPG Karta DCIM (Vyšší složka) XXXXX (Složka obrazů) XXXX.JPG IM CDPF nebo IMEXPORT DCIM XXXXX XXXX.JPG XXXX.JPG SD_VIDEO PRG (Složka MPEG2) MOV.MOD MOV.MOI PRG.PGI MGR_INFO (Složka informací MPEG2) Složky lze vytvářet na jiném zařízení. Nicméně tyto složky nelze vybírat jako cíl kopírování. Mají-li všechny číslice hodnotu 0 (např. DCIM000 atd.), nelze složku zobrazit. Pokud byl název složky či souboru zadán pomocí jiného zařízení, tento název se nemusí zobrazit správně a data zřejmě nebude možné přehrávat ani editovat. 7

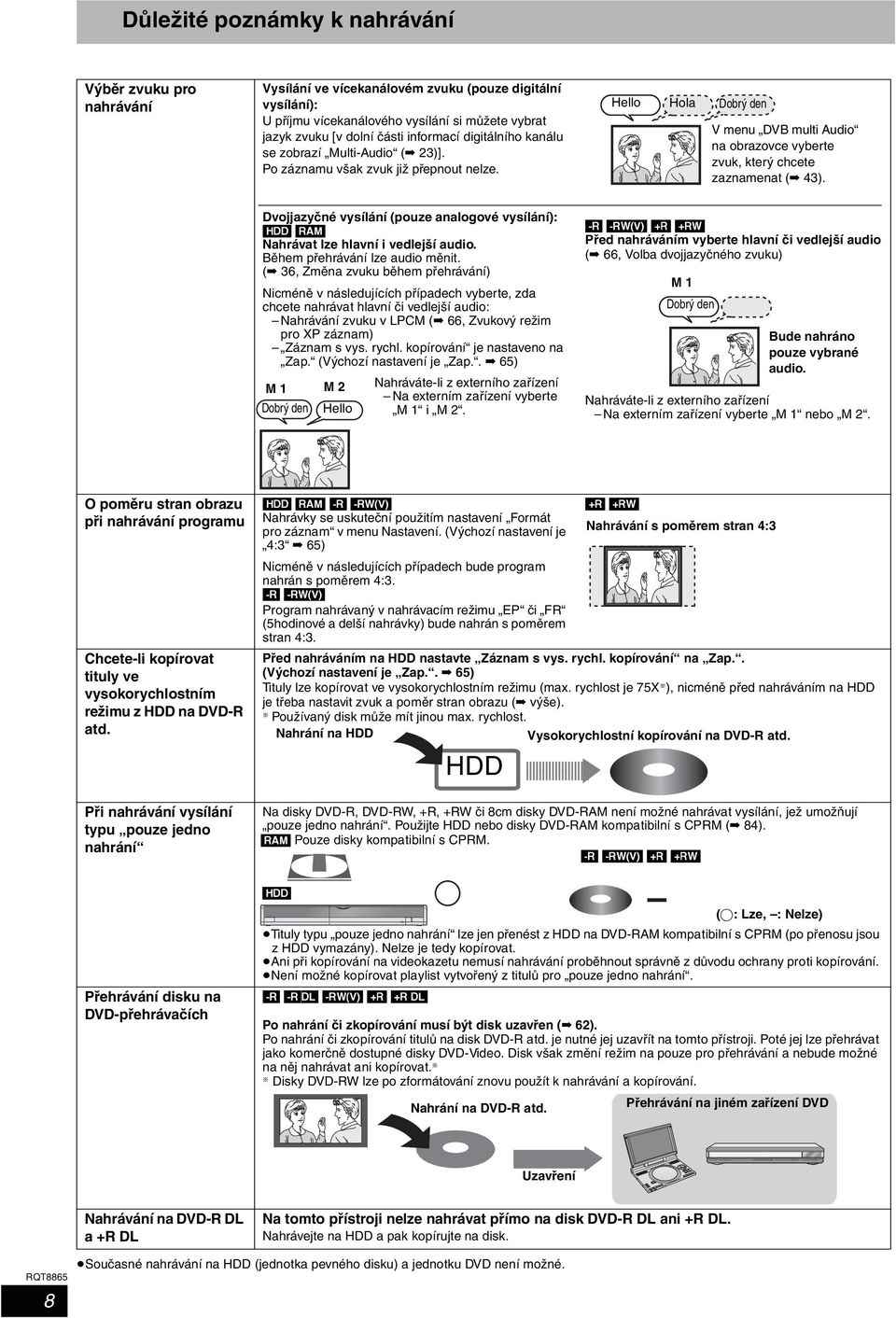

8 Důležité poznámky k nahrávání DC IN 9V A.SURROUND MONITOR MODE PICTURE MODE OPEN CHG REPEAT SEARCH ENTER TOP MENU DISPLAY VOL MENU OFF ON Í /I Í DOUBLE RE-MASTER CD SEQUENTIAL DISC ; 1 :/6 5/9 DISC EXCHANGE DISC SKIP <OPEN/CLOSE Výběr zvuku pro nahrávání Vysílání ve vícekanálovém zvuku (pouze digitální vysílání): U příjmu vícekanálového vysílání si můžete vybrat jazyk zvuku [v dolní části informací digitálního kanálu se zobrazí Multi-Audio ( 23)]. Po záznamu však zvuk již přepnout nelze. Hello Hola Dobrý den V menu DVB multi Audio na obrazovce vyberte zvuk, který chcete zaznamenat ( 43). Dvojjazyčné vysílání (pouze analogové vysílání): [] [RAM] Nahrávat lze hlavní i vedlejší audio. Během přehrávání lze audio měnit. ( 36, Změna zvuku během přehrávání) Nicméně v následujících případech vyberte, zda chcete nahrávat hlavní či vedlejší audio: Nahrávání zvuku v LPCM ( 66, Zvukový režim pro XP záznam) Záznam s vys. rychl. kopírování je nastaveno na Zap. (Výchozí nastavení je Zap.. 65) M1 M2 Nahráváte-li z externího zařízení Na externím zařízení vyberte Dobrý den Hello M 1 i M 2. [-R] [-RW V ] [+R] [+RW] Před nahráváním vyberte hlavní či vedlejší audio ( 66, Volba dvojjazyčného zvuku) M1 Dobrý den Bude nahráno pouze vybrané audio. Nahráváte-li z externího zařízení Na externím zařízení vyberte M 1 nebo M 2. O poměru stran obrazu při nahrávání programu Chcete-li kopírovat tituly ve vysokorychlostním režimu z na DVD-R atd. [] [RAM] [-R] [-RW V ] [+R] [+RW] Nahrávky se uskuteční použitím nastavení Formát pro záznam v menu Nastavení. (Výchozí nastavení je Nahrávání s poměrem stran 4:3 4:3 65) Nicméně v následujících případech bude program nahrán s poměrem 4:3. [-R] [-RW V ] Program nahrávaný v nahrávacím režimu EP či FR (5hodinové a delší nahrávky) bude nahrán s poměrem stran 4:3. Před nahráváním na nastavte Záznam s vys. rychl. kopírování na Zap.. (Výchozí nastavení je Zap.. 65) Tituly lze kopírovat ve vysokorychlostním režimu (max. rychlost je 75X ), nicméně před nahráváním na je třeba nastavit zvuk a poměr stran obrazu ( výše). Používaný disk může mít jinou max. rychlost. Nahrání na Vysokorychlostní kopírování na DVD-R atd. Při nahrávání vysílání typu pouze jedno nahrání Přehrávání disku na DVD-přehrávačích Na disky DVD-R, DVD-RW, +R, +RW či 8cm disky DVD-RAM není možné nahrávat vysílání, jež umožňují pouze jedno nahrání. Použijte nebo disky DVD-RAM kompatibilní s CPRM ( 84). [RAM] Pouze disky kompatibilní s CPRM. [-R] [-RW V ] [+R] [+RW] [] Tituly typu pouze jedno nahrání lze jen přenést z na DVD-RAM kompatibilní s CPRM (po přenosu jsou z vymazány). Nelze je tedy kopírovat. Ani při kopírování na videokazetu nemusí nahrávání proběhnout správně z důvodu ochrany proti kopírování. Není možné kopírovat playlist vytvořený z titulů pro pouze jedno nahrání. [-R] [-R]DL] [-RW V ] [+R] [+R]DL] Po nahrání či zkopírování musí být disk uzavřen ( 62). Po nahrání či zkopírování titulů na disk DVD-R atd. je nutné jej uzavřít na tomto přístroji. Poté jej lze přehrávat jako komerčně dostupné disky DVD-Video. Disk však změní režim na pouze pro přehrávání a nebude možné na něj nahrávat ani kopírovat. Disky DVD-RW lze po zformátování znovu použít k nahrávání a kopírování. ` ( : Lze, : Nelze) Nahrání na DVD-R atd. Přehrávání na jiném zařízení DVD Uzavření Nahrávání na DVD-R DL a +R DL Na tomto přístroji nelze nahrávat přímo na disk DVD-R DL ani +R DL. Nahrávejte na a pak kopírujte na disk. 8 Současné nahrávání na (jednotka pevného disku) a jednotku DVD není možné.

9 Péče o jednotku pevného disku () je nahrávací přístroj s vysokou přesností a kvůli své schopnosti nahrávat obrovské objemy dat s velkou rychlostí se jedná o velmi citlivé zařízení, které lze snadno poškodit. Základní pravidlo zní zálohovat, tj. ukládat důležitý obsah na jiný disk. je zařízení, které není stavěno na provoz při vibracích/otřesech či v prašném prostředí V závislosti na provozním prostředí a zacházení s může dojít k poškození určitého obsahu a poté již zřejmě nebude možné přehrávání či nahrávání. Zejména za provozu nevystavujte přístroj žádným vibracím či otřesům, ani nevytahujte přívodní šňůru napájení z elektrické zásuvky. Dojde-li během nahrávání či přehrávání k výpadku elektrického proudu, zřejmě bude poškozen obsah. je dočasné úložné zařízení není věčné úložné zařízení pro nahrávaný obsah. slouží jako dočasné úložné místo pro jedno prohlížení, střih nebo ukládání nahraného obsahu na jiný disk. Jakmile máte podezření na problém, ihned uložte (zazálohujte) všechen jeho obsah Existuje-li v nějaká nesrovnalost, může docházet k divným opakovaným zvukům či potížím s obrazem (šum atd.). Provozování v tomto stavu může daný problém zkomplikovat a v nejhorším případě dojít k nefunkčnosti. Jakmile zjistíte tento druh problému, zkopírujte všechen obsah na jiný disk a požádejte o servisní zásah. Nahraný obsah (dat) na, který se stal nefunkčním, již nelze obnovit. Pokud automaticky přejde do režimu úspory energie ( níže) nebo je přístroj zapnut či vypnut, může být slyšet neobvyklý zvuk. To však nepředstavuje problém tohoto přístroje. Instalační bezpečnostní opatření Přístroj neumist ujte do uzavřeného prostoru, kde dojde k zakrytí zadního chladicího ventilátoru a postranních vzduchových výstupů. Umístěte přístroj na rovný povrch, jenž není vystaven vibracím ani nárazům. Přístroj nepokládejte na žádné zdroje tepla, jako je videorekordér (VCR) atd. Přístroj neumist ujte na místa, jež podléhají změnám teploty. Přístroj umístěte na místo, kde nedochází ke kondenzaci vlhkosti. Kondenzace vlhkosti je jev, při němž se vytváří voda na chladném povrchu nebo při extrémní NIKDY Tento přístroj VCR změně teploty vzduchu. Kondenzace vlhkosti může způsobit poškození vnitřních částí přístroje. Podmínky, při nichž může dojít ke kondenzaci Když dojde k extrémní změně teploty (přesun přístroje z velmi horkého místa na místo velmi studené či naopak, nebo při vystavení přístroje účinkům klimatizace, tj. když na něj přímo proudí ochlazený vzduch). Když je (ohřívá se během provozu) vystaven studenému vzduchu, uvnitř disku může dojít ke kondenzaci vlhkosti a způsobit poškození magnetických hlav atd. Když je v místnosti vysoká relativní vlhkost nebo hodně páry. Během deštivého období. Ve výše uvedené situaci nechte přístroj vypnutý v místnosti, aby se přizpůsobil její teplotě, a vyčkejte 2 3 hodiny na odpaření kondenzace. Cigaretový kouř atd. je příčinou poruch a poškození Dostane-li se cigaretový kouř či pesticidový sprej atd. dovnitř přístroje, může dojít k jeho poruše. Při provozu přístroje Přístroj nepřemist ujte ani nevystavujte vibracím či nárazům. (Může dojít k poškození.) Nevytahujte přívodní šňůru napájení z elektrické zásuvky ani nevypínejte hlavní vypínač proudu. Je-li přístroj zapnutý, rotuje vysokou rychlostí. Zvuk či pohyb kvůli této rotaci je normální. Při přemist ování přístroje 1 Vypněte přístroj. (Vyčkejte, až se na displeji přestane zobrazovat BYE.) 2 Vytáhněte přívodní šňůru napájení z elektrické zásuvky. 3 Přístroj přemístěte až po úplném zastavení všech jeho součástí (přibl. 2 minuty), aby nebyly vystaveny vibracím či nárazům. ( ještě krátkou dobu pokračuje ve své činnosti i po vypnutí přístroje.) Důležité poznámky k nahrávání/péče o jednotku pevného disku () Zbývající doba nahrávání na Tento přístroj využívá systém komprimace data VBR (variabilní bitová rychlost) pro přizpůsobení nahrávaných datových segmentů k datovým segmentům videa, což může způsobit rozdíly v zobrazeném času a prostoru, jež zbývají pro nahrávání. Je-li zbývající časový interval nedostačující, smažte před zahájením nahrávání všechny nechtěné tituly a vytvořte tak dostatek místa. (Odstranění playlistu časový interval neprodlouží.) automaticky přechází do režimu úspory energie po určité době automaticky přejde do režimu úspory energie. (Je-li přístroj zapnutý, stále rotuje vysokou rychlostí. Za účelem prodloužení životnosti přejde do režimu úspory energie v případě, že 30 minut nedošlo k žádné operaci a v zásuvce disku není vložen žádný disk.) Je-li v režimu úspory energie, přehrávání či nahrávání nezačne okamžitě, protože pevný disk se musí znovu zaktivovat. Pokud přístroj nepoužíváte, doporučujeme vyjmout disk ze zásuvky, aby se mohl nastavit na režim úspory energie. Odškodnění ve věci nahraného obsahu Společnost Panasonic nepřijímá žádnou odpovědnost za přímé či nepřímé škody v důsledku jakéhokoli typu problémů, jež způsobí ztrátu nahrávky či editovaného obsahu (dat), a negarantuje žádný obsah v případě, že nahrávání či střih řádně nefunguje. Stejně tak se výše uvedené týká případu, kdy je přístroj předmětem jakéhokoli druhu opravy (včetně všech součástí, jež se nevztahují k ). 9

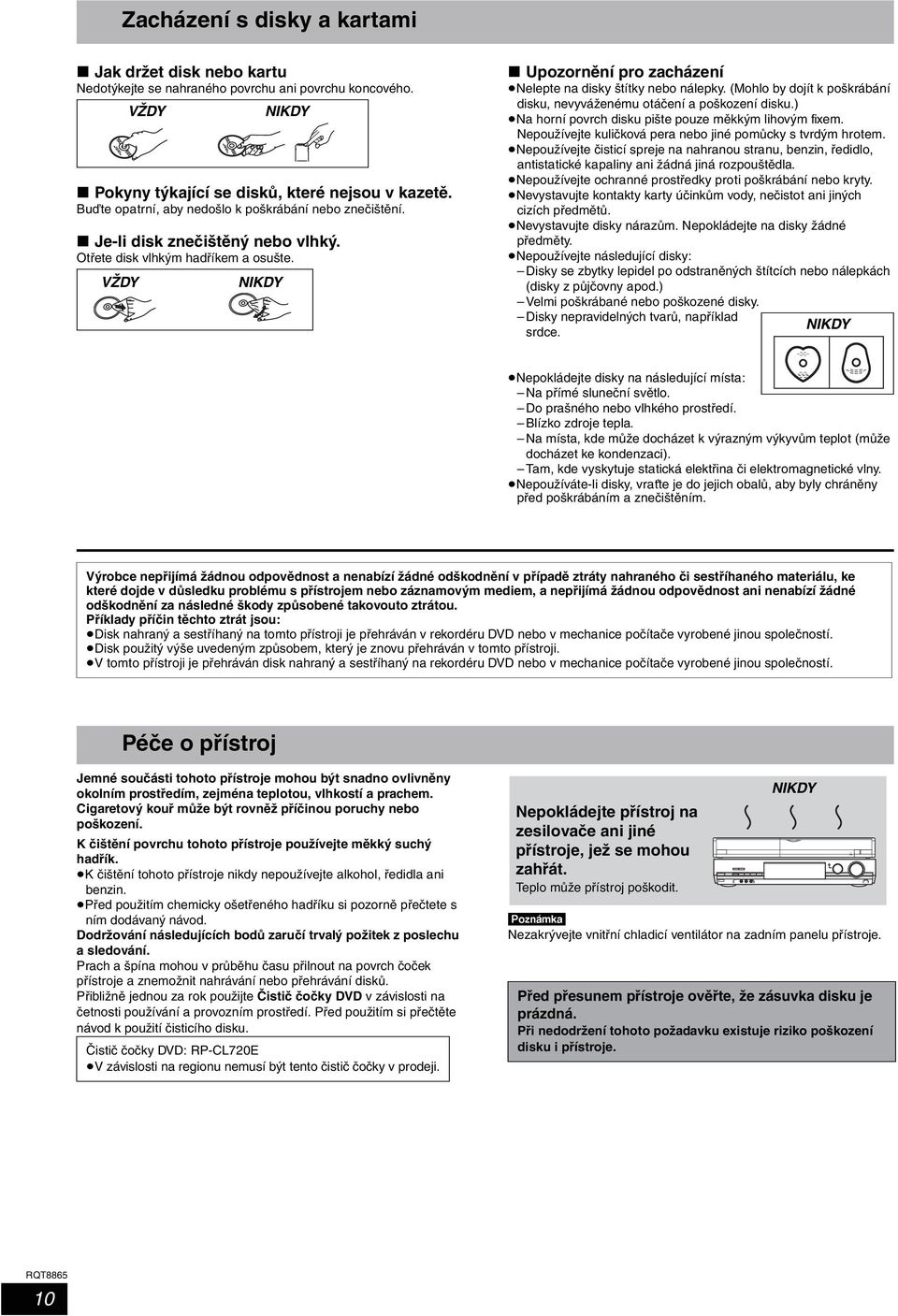

10 Zacházení s disky a kartami Jak držet disk nebo kartu Nedotýkejte se nahraného povrchu ani povrchu koncového. VŽDY NIKDY Pokyny týkající se disků, které nejsou v kazetě. Buďte opatrní, aby nedošlo k poškrábání nebo znečištění. Je-li disk znečištěný nebo vlhký. Otřete disk vlhkým hadříkem a osušte. VŽDY NIKDY Upozornění pro zacházení Nelepte na disky štítky nebo nálepky. (Mohlo by dojít k poškrábání disku, nevyváženému otáčení a poškození disku.) Na horní povrch disku pište pouze měkkým lihovým fixem. Nepoužívejte kuličková pera nebo jiné pomůcky s tvrdým hrotem. Nepoužívejte čisticí spreje na nahranou stranu, benzin, ředidlo, antistatické kapaliny ani žádná jiná rozpouštědla. Nepoužívejte ochranné prostředky proti poškrábání nebo kryty. Nevystavujte kontakty karty účinkům vody, nečistot ani jiných cizích předmětů. Nevystavujte disky nárazům. Nepokládejte na disky žádné předměty. Nepoužívejte následující disky: Disky se zbytky lepidel po odstraněných štítcích nebo nálepkách (disky z půjčovny apod.) Velmi poškrábané nebo poškozené disky. Disky nepravidelných tvarů, například srdce. NIKDY Nepokládejte disky na následující místa: Na přímé sluneční světlo. Do prašného nebo vlhkého prostředí. Blízko zdroje tepla. Na místa, kde může docházet k výrazným výkyvům teplot (může docházet ke kondenzaci). Tam, kde vyskytuje statická elektřina či elektromagnetické vlny. Nepoužíváte-li disky, vrat te je do jejich obalů, aby byly chráněny před poškrábáním a znečištěním. Výrobce nepřijímá žádnou odpovědnost a nenabízí žádné odškodnění v případě ztráty nahraného či sestříhaného materiálu, ke které dojde v důsledku problému s přístrojem nebo záznamovým mediem, a nepřijímá žádnou odpovědnost ani nenabízí žádné odškodnění za následné škody způsobené takovouto ztrátou. Příklady příčin těchto ztrát jsou: Disk nahraný a sestříhaný na tomto přístroji je přehráván v rekordéru DVD nebo v mechanice počítače vyrobené jinou společností. Disk použitý výše uvedeným způsobem, který je znovu přehráván v tomto přístroji. V tomto přístroji je přehráván disk nahraný a sestříhaný na rekordéru DVD nebo v mechanice počítače vyrobené jinou společností. Péče o přístroj Jemné součásti tohoto přístroje mohou být snadno ovlivněny okolním prostředím, zejména teplotou, vlhkostí a prachem. Cigaretový kouř může být rovněž příčinou poruchy nebo poškození. K čištění povrchu tohoto přístroje používejte měkký suchý hadřík. K čištění tohoto přístroje nikdy nepoužívejte alkohol, ředidla ani benzin. Před použitím chemicky ošetřeného hadříku si pozorně přečtete s ním dodávaný návod. Dodržování následujících bodů zaručí trvalý požitek z poslechu a sledování. Prach a špína mohou v průběhu času přilnout na povrch čoček přístroje a znemožnit nahrávání nebo přehrávání disků. Přibližně jednou za rok použijte Čistič čočky DVD v závislosti na četnosti používání a provozním prostředí. Před použitím si přečtěte návod k použití čisticího disku. Čistič čočky DVD: RP-CL720E V závislosti na regionu nemusí být tento čistič čočky v prodeji. Nepokládejte přístroj na zesilovače ani jiné přístroje, jež se mohou zahřát. Teplo může přístroj poškodit. NIKDY Nezakrývejte vnitřní chladicí ventilátor na zadním panelu přístroje. Před přesunem přístroje ověřte, že zásuvka disku je prázdná. Při nedodržení tohoto požadavku existuje riziko poškození disku i přístroje. 10

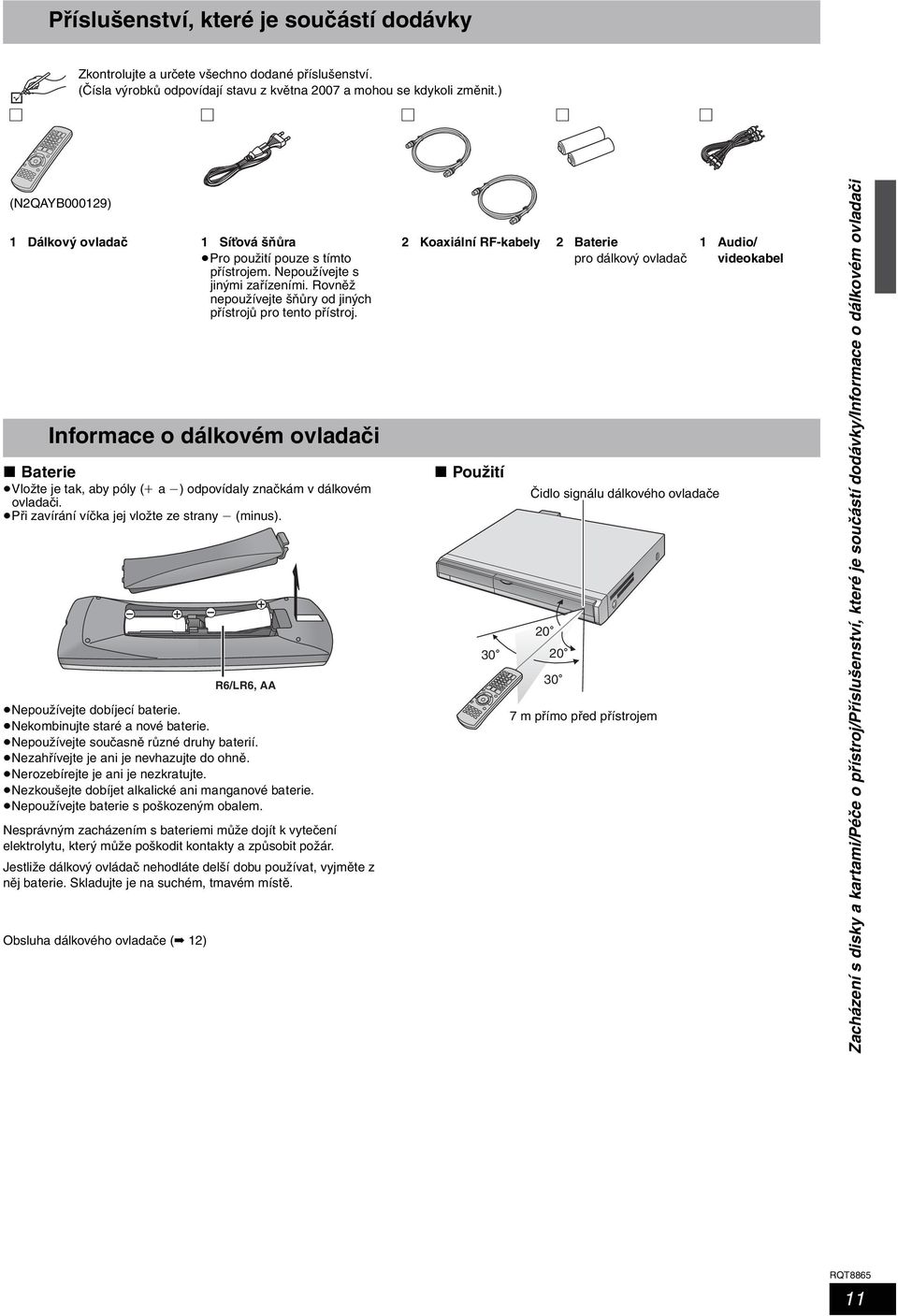

11 Příslušenství, které je součástí dodávky Zkontrolujte a určete všechno dodané příslušenství. (Čísla výrobků odpovídají stavu z května 2007 a mohou se kdykoli změnit.) (N2QAYB000129) 1 Dálkový ovladač 1 Sít ová šňůra Pro použití pouze s tímto přístrojem. Nepoužívejte s jinými zařízeními. Rovněž nepoužívejte šňůry od jiných přístrojů pro tento přístroj. Informace o dálkovém ovladači Baterie Vložte je tak, aby póly (i a j) odpovídaly značkám v dálkovém ovladači. Při zavírání víčka jej vložte ze strany j (minus). Nepoužívejte dobíjecí baterie. Nekombinujte staré a nové baterie. Nepoužívejte současně různé druhy baterií. Nezahřívejte je ani je nevhazujte do ohně. Nerozebírejte je ani je nezkratujte. Nezkoušejte dobíjet alkalické ani manganové baterie. Nepoužívejte baterie s poškozeným obalem. Nesprávným zacházením s bateriemi může dojít k vytečení elektrolytu, který může poškodit kontakty a způsobit požár. Jestliže dálkový ovládač nehodláte delší dobu používat, vyjměte z něj baterie. Skladujte je na suchém, tmavém místě. Obsluha dálkového ovladače ( 12) R6/LR6, AA 2 Koaxiální RF-kabely 2 Baterie pro dálkový ovladač Použití 30 Čidlo signálu dálkového ovladače m přímo před přístrojem 1 Audio/ videokabel Zacházení s disky a kartami/péče o přístroj/příslušenství, které je součástí dodávky/informace o dálkovém ovladači 11

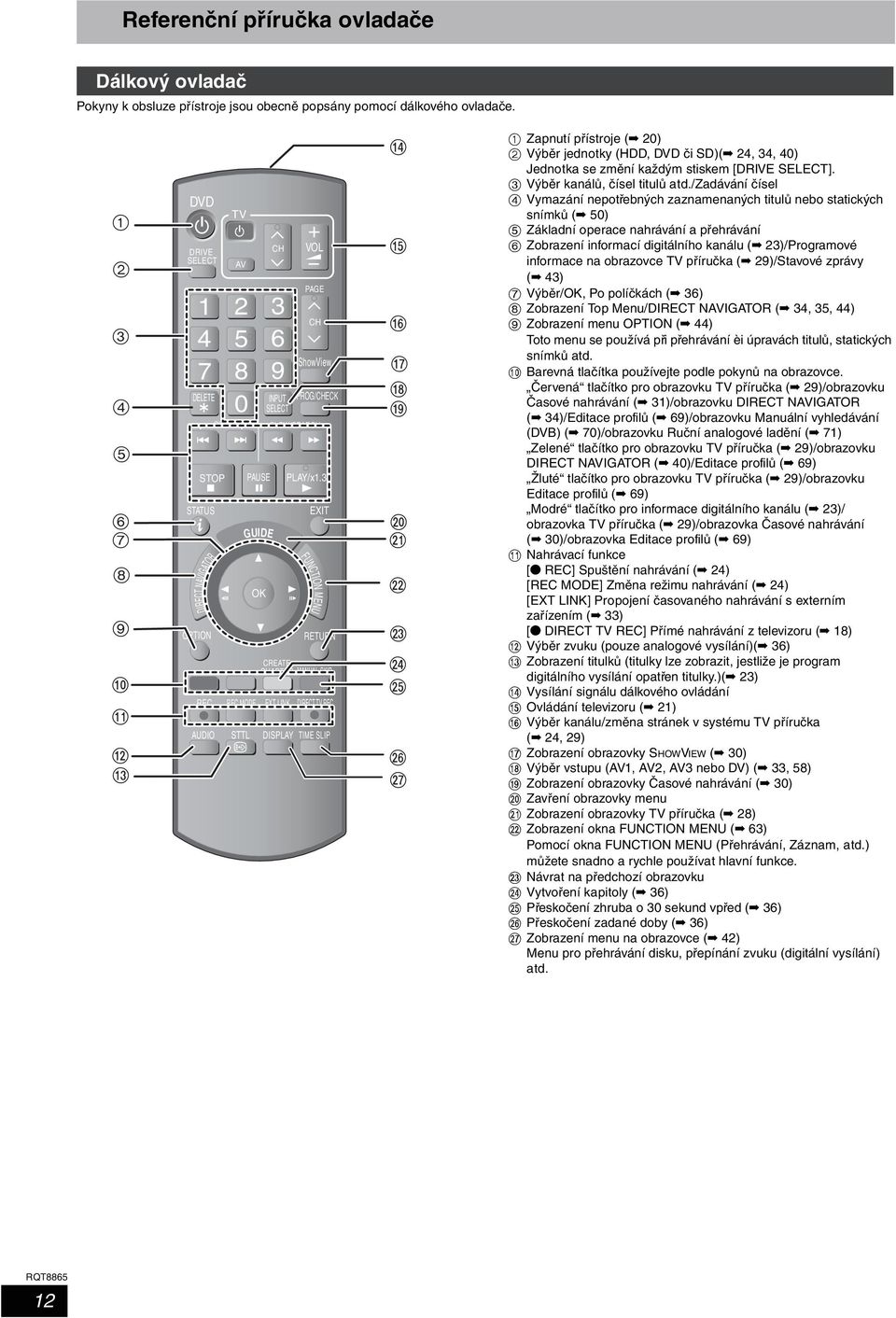

12 Referenční příručka ovladače Dálkový ovladač Pokyny k obsluze přístroje jsou obecně popsány pomocí dálkového ovladače : ; < = DVD Í DRIVE DELETE STOP STATUS DIRECT NAVIGATOR OPTION REC AUDIO SKIP TV Í AV REC MODE STTL PAUSE GUIDE CH INPUT SLOW/SEARCH CREATE CHAPTER MANUAL SKIP EXT LINK VOL PAGE CH ShowView PROG/CHECK PLAY/x1.3 EXIT FUNCTION MENU DIRECT TV REC DISPLAY TIME SLIP A B C D E F G H I J K 1 Zapnutí přístroje ( 20) 2 Výběr jednotky (, DVD či SD)( 24, 34, 40) Jednotka se změní každým stiskem [DRIVE ]. 3 Výběr kanálů, čísel titulů atd./zadávání čísel 4 Vymazání nepotřebných zaznamenaných titulů nebo statických snímků ( 50) 5 Základní operace nahrávání a přehrávání 6 Zobrazení informací digitálního kanálu ( 23)/Programové informace na obrazovce TV příručka ( 29)/Stavové zprávy ( 43) 7 Výběr/, Po políčkách ( 36) 8 Zobrazení Top Menu/DIRECT NAVIGATOR ( 34, 35, 44) 9 Zobrazení menu OPTION ( 44) Toto menu se používá při přehrávání èi úpravách titulů, statických snímků atd. : Barevná tlačítka používejte podle pokynů na obrazovce. Červená tlačítko pro obrazovku TV příručka ( 29)/obrazovku Časové nahrávání ( 31)/obrazovku DIRECT NAVIGATOR ( 34)/Editace profilů ( 69)/obrazovku Manuální vyhledávání (DVB) ( 70)/obrazovku Ruční analogové ladění ( 71) Zelené tlačítko pro obrazovku TV příručka ( 29)/obrazovku DIRECT NAVIGATOR ( 40)/Editace profilů ( 69) Žluté tlačítko pro obrazovku TV příručka ( 29)/obrazovku Editace profilů ( 69) Modré tlačítko pro informace digitálního kanálu ( 23)/ obrazovka TV příručka ( 29)/obrazovka Časové nahrávání ( 30)/obrazovka Editace profilů ( 69) ; Nahrávací funkce [ REC] Spuštění nahrávání ( 24) [REC MODE] Změna režimu nahrávání ( 24) [EXT LINK] Propojení časovaného nahrávání s externím zařízením ( 33) [ DIRECT TV REC] Přímé nahrávání z televizoru ( 18) < Výběr zvuku (pouze analogové vysílání)( 36) = Zobrazení titulků (titulky lze zobrazit, jestliže je program digitálního vysílání opatřen titulky.)( 23) > Vysílání signálu dálkového ovládání? Ovládání televizoru ( Výběr kanálu/změna stránek v systému TV příručka ( 24, 29) A Zobrazení obrazovky SHOWVIEW ( 30) B Výběr vstupu (AV1, AV2, AV3 nebo DV) ( 33, 58) C Zobrazení obrazovky Časové nahrávání ( 30) D Zavření obrazovky menu E Zobrazení obrazovky TV příručka ( 28) F Zobrazení okna FUNCTION MENU ( 63) Pomocí okna FUNCTION MENU (Přehrávání, Záznam, atd.) můžete snadno a rychle používat hlavní funkce. G Návrat na předchozí obrazovku H Vytvoření kapitoly ( 36) I Přeskočení zhruba o 30 sekund vpřed ( 36) J Přeskočení zadané doby ( 36) K Zobrazení menu na obrazovce ( 42) Menu pro přehrávání disku, přepínání zvuku (digitální vysílání) atd. 12

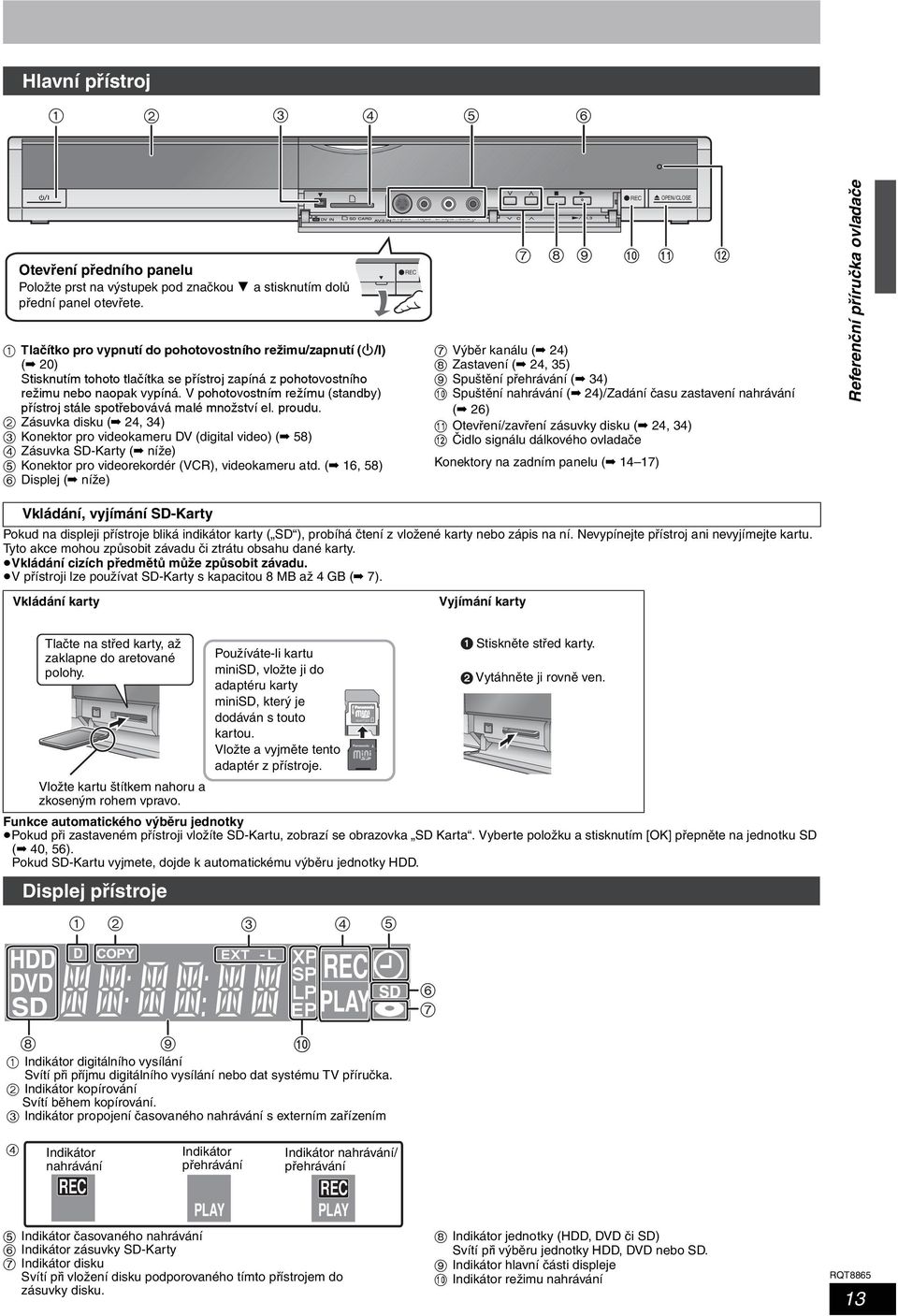

13 Hlavní přístroj Otevření předního panelu Položte prst na výstupek pod značkou 4 a stisknutím dolů přední panel otevřete. 1 Tlaçítko pro vypnutí do pohotovostního reƒimu/zapnutí (Í/I) ( 20) Stisknutím tohoto tlaçítka se pâístroj zapíná z pohotovostního reƒimu nebo naopak vypíná. V pohotovostním reƒímu (standby) pâístroj stále spotâebovává malé mnoƒství el. proudu. 2 Zásuvka disku ( 24, 34) 3 Konektor pro videokameru DV (digital video) ( 58) 4 Zásuvka SD-Karty ( níže) 5 Konektor pro videorekordér (VCR), videokameru atd. ( 16, 58) 6 Displej ( níže) REC 7 Výběr kanálu ( 24) 8 Zastavení ( 24, 35) 9 Spuštění přehrávání ( 34) : Spuštění nahrávání ( 24)/Zadání času zastavení nahrávání ( 26) ; Otevření/zavření zásuvky disku ( 24, 34) < Čidlo signálu dálkového ovladače Konektory na zadním panelu ( 14 17) REC OPEN/CLOSE Referenční příručka ovladače Vkládání, vyjímání SD-Karty Pokud na displeji přístroje bliká indikátor karty ( SD ), probíhá čtení z vložené karty nebo zápis na ní. Nevypínejte přístroj ani nevyjímejte kartu. Tyto akce mohou způsobit závadu či ztrátu obsahu dané karty. Vkládání cizích předmětů může způsobit závadu. V přístroji lze používat SD-Karty s kapacitou 8 MB až 4 GB ( 7). Vkládání karty Vyjímání karty Tlačte na střed karty, až zaklapne do aretované polohy. Vložte kartu štítkem nahoru a zkoseným rohem vpravo. Funkce automatického výběru jednotky Pokud při zastaveném přístroji vložíte SD-Kartu, zobrazí se obrazovka SD Karta. Vyberte položku a stisknutím [] přepněte na jednotku SD ( 40, 56). Pokud SD-Kartu vyjmete, dojde k automatickému výběru jednotky. Displej přístroje Používáte-li kartu minisd, vložte ji do adaptéru karty minisd, který je dodáván s touto kartou. Vložte a vyjměte tento adaptér z přístroje ADAPTER REC PLAY 8 9 : 1 Indikátor digitálního vysílání Svítí při příjmu digitálního vysílání nebo dat systému TV příručka. 2 Indikátor kopírování Svítí během kopírování. 3 Indikátor propojení časovaného nahrávání s externím zařízením Stiskněte střed karty. 2 Vytáhněte ji rovně ven. 4 Indikátor nahrávání REC Indikátor přehrávání PLAY Indikátor nahrávání/ přehrávání REC PLAY 5 Indikátor časovaného nahrávání 6 Indikátor zásuvky SD-Karty 7 Indikátor disku Svítí při vložení disku podporovaného tímto přístrojem do zásuvky disku. 8 Indikátor jednotky (, DVD či SD) Svítí při výběru jednotky, DVD nebo SD. 9 Indikátor hlavní části displeje : Indikátor režimu nahrávání 13

14 KR 1 Zapojení Zajistěte použití páru přiložených koaxiálních RF-kabelů Pár přiložených koaxiálních RF-kabelů použijte pouze v případě, že provádíte připojení k přístroji pomocí jeho konektorů RF IN a RF OUT. Použijete-li k tomuto připojení jiné kabely, může dojít k příčných pruhům a rušení obrazu televizoru. Použití 21kolíkového kabelu Scart Připojením přístroje k televizoru kompatibilnímu s Q Link lze využívat celou řadu funkcí Q Link ( 18). Připojením přístroje k televizoru kompatibilnímu s RGB lze sledovat vysoce kvalitní obraz ( 85). [Nezbytné]nastavení] AV1 výstup v menu Nastavení ( 67) Před připojením vypněte všechna zařízení a přečtěte si příslušné části návodu k obsluze. Ze schémat A D vyberte schéma zapojení, které odpovídá vašim podmínkám. Zapojení, jež nejsou uvedena níže, konzultujte s prodejcem. Když přístroj nebude delší dobu používán Abyste dosáhli úspory energie, vytáhněte přístroj ze zásuvky. Tento přístroj spotřebovává malé množství energie i v případě, že je vypnutý [přibližně 2 W (režim úspory energie)] Když je režim Úspora energie nastaven na Zap., funkce Rychlý start nefunguje. A K anténě Anténní kabel Zapojení televizoru VHF/UHF RF IN Zadní strana televizoru AV Připojení jiného konektoru než 21kolíkového konektoru Scart ( 16, 17) Do domácí sít ové zásuvky (~ 220 až 240 V, 50 Hz) 1 2 Koaxiální RF-kabel (součást dodávky) 3 Plně osazený 21kolíkový kabel Scart Sít ová šňůra (součást dodávky) Zapojte ji až po dokončení všech ostatních připojení. Chladicí ventilátor 4 RF IN Y Koaxiální RF-kabel (součást dodávky) B K anténě RF OUT OPTICAL DIGITAL AUDIO OUT (PCM/BITSTREAM) PB PR COMPONENT VIDEO OUT AV2 (DECODER/EXT) Zapojení televizoru a videorekordéru VHF/UHF RF IN AV1 (TV) Zadní strana televizoru AV OUT R-AUDIO-L VIDEO S VIDEO AV OUT Připojení jiného konektoru než 21kolíkového konektoru Scart ( 16, 17) AC IN Zadní panel tohoto přístroje Do domácí sít ové zásuvky (~ 220 až 240 V, 50 Hz) 24 Koaxiální RF-kabel (součást dodávky) 5 Plně osazený 21kolíkový kabel Scart Sít ová šňůra (součást dodávky) Zapojte ji až po dokončení všech ostatních připojení. Chladicí ventilátor 6 RF IN Y PB AV1 (TV) RF OUT OPTICAL PR DIGITAL AUDIO OUT COMPONENT (PCM/BITSTREAM) VIDEO OUT AV2 (DECODER/EXT) OUT R-AUDIO-L VIDEO S VIDEO AV OUT AC IN Anténní kabel Koaxiální RF-kabel (součást dodávky) VHF/UHF RF IN RF OUT [Nezbytné]nastavení] Nastavení AV2 vstup a AV2 zapojení v menu Nastavení ( 68) AV 3 21kolíkový kabel Scart Zadní strana videorekordéru Připojení přístroje přímo k televizoru Připojíte-li přístroj prostřednictvím AV-voliče nebo videorekordéru (VCR) k televizoru, bude videosignál ovlivněn systémy ochrany proti kopírování a obraz se zřejmě nezobrazí správně. Zadní panel tohoto přístroje NIKDY Televizor VCR Tento přístroj Připojení k televizoru s vestavěným videorekordérem Jsou-li k dispozici vstupní konektory televizoru i videorekordéru, připojte kabely ke vstupním konektorům na straně televizoru.

15 C Zapojení televizoru a digitálního satelitního přijímače nebo analogového dekodéru K anténě Anténní kabel 1 2 VHF/UHF RF IN Koaxiální RF-kabel (součást dodávky) Zadní strana televizoru AV 3 Připojení jiného konektoru než 21kolíkového konektoru Scart ( 16, 17) Plně osazený 21kolíkový kabel Scart Chladicí ventilátor Do domácí sít ové zásuvky (~ 220 až 240 V, 50 Hz) Sít ová šňůra (součást dodávky) Zapojte ji až po dokončení všech ostatních připojení. 5 KR 1 Zapojení RF IN Y Koaxiální RF-kabel (součást dodávky) RF OUT PB OPTICAL PR DIGITAL AUDIO OUT COMPONENT (PCM/BITSTREAM) VIDEO OUT AV1 (TV) AV2 (DECODER/EXT) OUT R-AUDIO-L VIDEO S VIDEO AV OUT AC IN Zadní panel tohoto přístroje 21kolíkový kabel Scart 4 [Nezbytné]nastavení] Nastavení AV2 vstup a AV2 zapojení v menu Nastavení ( 68) Zadní panel digitálního satelitního přijímače nebo analogového dekodéru AV D K anténě Zapojení televizoru a videorekordéru, digitálního satelitního přijímače nebo analogového dekodéru VHF/UHF RF IN Zadní strana televizoru AV Připojení jiného konektoru než 21kolíkového konektoru Scart ( 16, 17) Do domácí sít ové zásuvky (~ 220 až 240 V, 50 Hz) 25 Koaxiální RF-kabel (součást dodávky) 6 Plně osazený 21kolíkový kabel Scart Chladicí ventilátor Sít ová šňůra (součást dodávky) Zapojte ji až po dokončení všech ostatních připojení. 7 RF IN Y PB AV1 (TV) RF OUT OPTICAL PR DIGITAL AUDIO OUT COMPONENT (PCM/BITSTREAM) VIDEO OUT AV2 (DECODER/EXT) OUT R-AUDIO-L VIDEO S VIDEO AV OUT AC IN 1 2 Koaxiální RF-kabel (součást dodávky) 3 21kolíkový kabel Scart 4 Zadní panel tohoto přístroje Anténní kabel Zadní strana videorekordéru VHF/UHF RF IN RF OUT AV AV AV Zadní panel digitálního satelitního přijímače nebo analogového dekodéru [Nezbytné]nastavení] Nastavení AV2 vstup a AV2 zapojení v menu Nastavení ( 68) Připojení přístroje přímo k televizoru ( 14, [B] ) 15

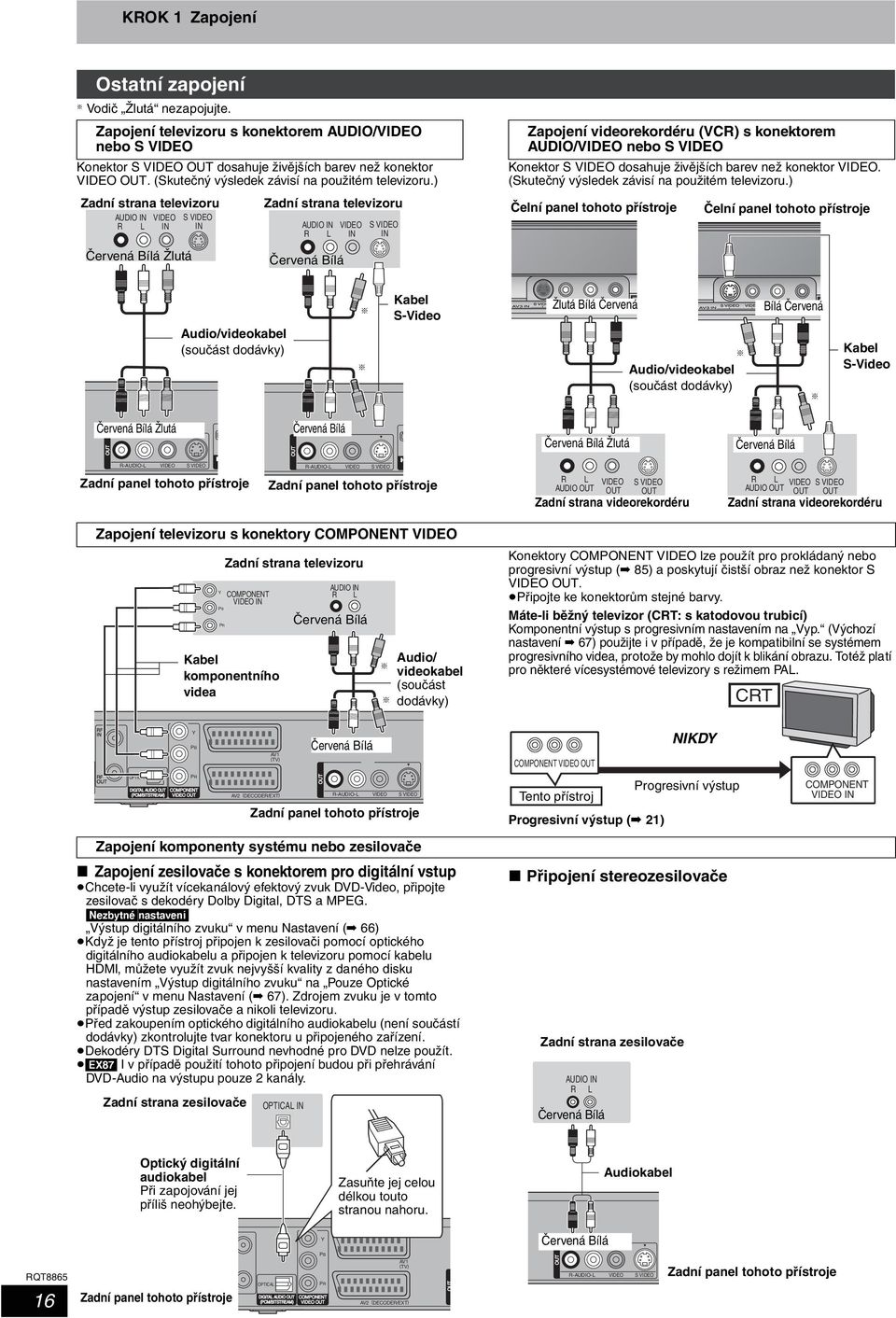

16 KR 1 Zapojení Ostatní zapojení Vodič Žlutá nezapojujte. Zapojení televizoru s konektorem AUDIO/VIDEO nebo S VIDEO Konektor S VIDEO OUT dosahuje živějších barev než konektor VIDEO OUT. (Skutečný výsledek závisí na použitém televizoru.) Zadní strana televizoru AUDIO IN R L VIDEO IN Červená Bílá Žlutá S VIDEO IN Zadní strana televizoru AUDIO IN R L Červená Bílá VIDEO IN S VIDEO IN Zapojení videorekordéru (VCR) s konektorem AUDIO/VIDEO nebo S VIDEO Konektor S VIDEO dosahuje živějších barev než konektor VIDEO. (Skutečný výsledek závisí na použitém televizoru.) Čelní panel tohoto přístroje Čelní panel tohoto přístroje Audio/videokabel (součást dodávky) Kabel S-Video Žlutá Bílá Červená Audio/videokabel (součást dodávky) Bílá Červená Kabel S-Video Červená Bílá Žlutá OUT OUT Červená Bílá Červená Bílá Žlutá Červená Bílá R-AUDIO-L VIDEO S VIDEO AV O R-AUDIO-L VIDEO S VIDEO AV O Zadní panel tohoto přístroje Zadní panel tohoto přístroje R L AUDIO OUT VIDEO OUT S VIDEO OUT Zadní strana videorekordéru R L AUDIO OUT VIDEO OUT S VIDEO OUT Zadní strana videorekordéru Zapojení televizoru s konektory COMPONENT VIDEO Y PB PR Zadní strana televizoru COMPONENT VIDEO IN Kabel komponentního videa AUDIO IN R L Červená Bílá Audio/ videokabel (součást dodávky) Konektory COMPONENT VIDEO lze použít pro prokládaný nebo progresivní výstup ( 85) a poskytují čistší obraz než konektor S VIDEO OUT. Připojte ke konektorům stejné barvy. Máte-li běžný televizor (CRT: s katodovou trubicí) Komponentní výstup s progresivním nastavením na Vyp. (Výchozí nastavení 67) použijte i v případě, že je kompatibilní se systémem progresivního videa, protože by mohlo dojít k blikání obrazu. Totéž platí pro některé vícesystémové televizory s režimem PAL. CRT RF IN RF OUT OPTICAL DIGITAL AUDIO OUT (PCM/BITSTREAM) Y PB PR COMPONENT VIDEO OUT AV2 (DECODER/EXT) Zapojení zesilovače s konektorem pro digitální vstup Chcete-li využít vícekanálový efektový zvuk DVD-Video, připojte zesilovač s dekodéry Dolby Digital, DTS a MPEG. [Nezbytné]nastavení] Výstup digitálního zvuku v menu Nastavení ( 66) Když je tento přístroj připojen k zesilovači pomocí optického digitálního audiokabelu a připojen k televizoru pomocí kabelu HDMI, můžete využít zvuk nejvyšší kvality z daného disku nastavením Výstup digitálního zvuku na Pouze Optické zapojení v menu Nastavení ( 67). Zdrojem zvuku je v tomto případě výstup zesilovače a nikoli televizoru. Před zakoupením optického digitálního audiokabelu (není součástí dodávky) zkontrolujte tvar konektoru u připojeného zařízení. Dekodéry DTS Digital Surround nevhodné pro DVD nelze použít. [EX87] I v případě použití tohoto připojení budou při přehrávání DVD-Audio na výstupu pouze 2 kanály. AV1 (TV) Červená Bílá OUT R-AUDIO-L VIDEO S VIDEO Zadní panel tohoto přístroje Zapojení komponenty systému nebo zesilovače Zadní strana zesilovače OPTICAL IN COMPONENT VIDEO OUT Tento přístroj Progresivní výstup ( 21) NIKDY Progresivní výstup Připojení stereozesilovače Zadní strana zesilovače AUDIO IN R L Červená Bílá COMPONENT VIDEO IN Optický digitální audiokabel Při zapojování jej příliš neohýbejte. Zasuňte jej celou délkou touto stranou nahoru. Audiokabel Y Červená Bílá 16 Zadní panel tohoto přístroje UT PB OPTICAL PR DIGITAL AUDIO OUT COMPONENT (PCM/BITSTREAM) VIDEO OUT AV1 (TV) AV2 (DECODER/EXT) OUT OUT R-AUDIO-L VIDEO S VIDEO Zadní panel tohoto přístroje

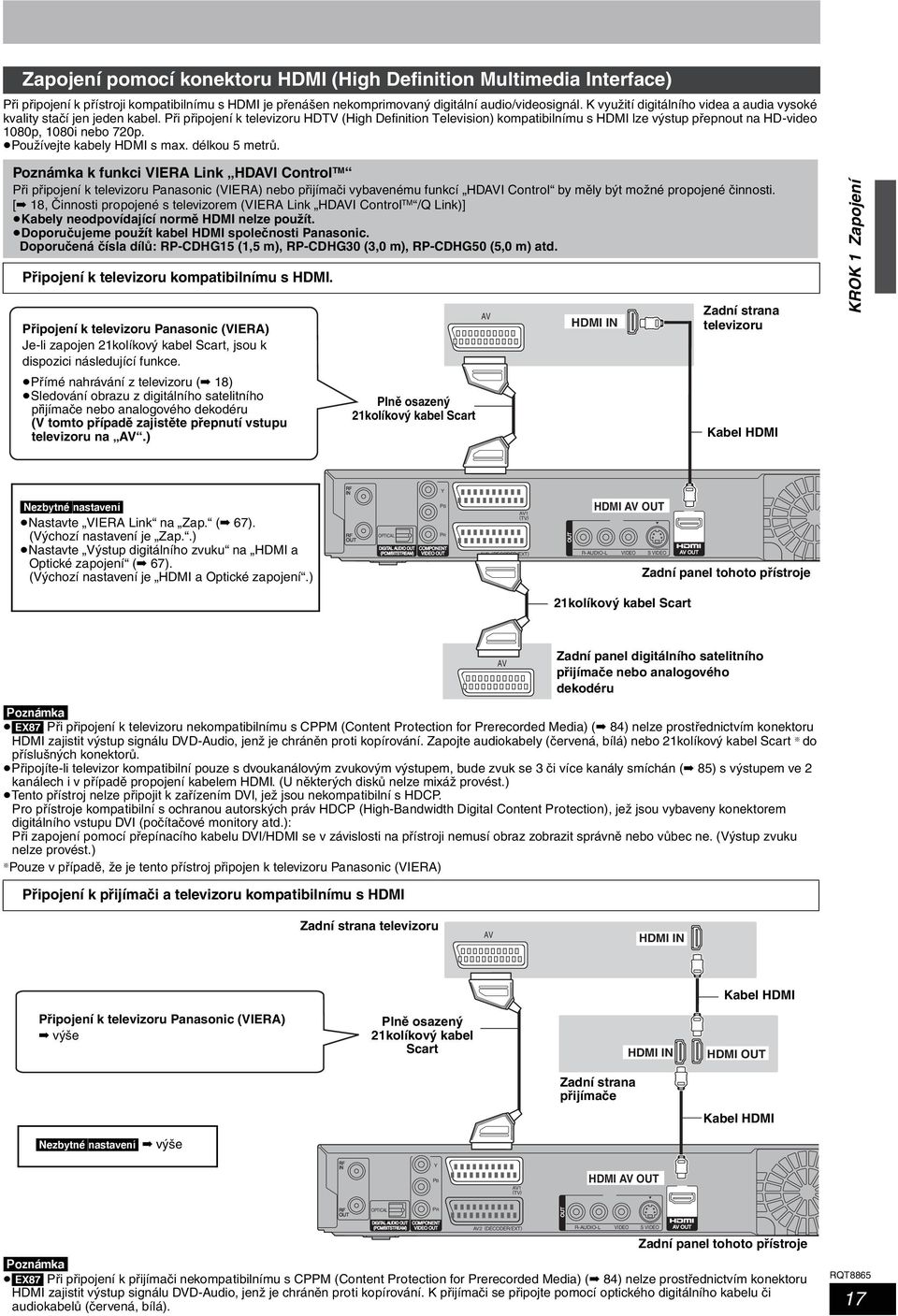

17 Zapojení pomocí konektoru HDMI (High Definition Multimedia Interface) Při připojení k přístroji kompatibilnímu s HDMI je přenášen nekomprimovaný digitální audio/videosignál. K využití digitálního videa a audia vysoké kvality stačí jen jeden kabel. Při připojení k televizoru HDTV (High Definition Television) kompatibilnímu s HDMI lze výstup přepnout na HD-video 1080p, 1080i nebo 720p. Používejte kabely HDMI s max. délkou 5 metrů. Poznámka k funkci VIERA Link HDAVI Control TM Při připojení k televizoru Panasonic (VIERA) nebo přijímači vybavenému funkcí HDAVI Control by měly být možné propojené činnosti. [ 18, Činnosti propojené s televizorem (VIERA Link HDAVI Control TM /Q Link)] Kabely neodpovídající normě HDMI nelze použít. Doporučujeme použít kabel HDMI společnosti Panasonic. Doporučená čísla dílů: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m) atd. Připojení k televizoru kompatibilnímu s HDMI. Připojení k televizoru Panasonic (VIERA) Je-li zapojen 21kolíkový kabel Scart, jsou k dispozici následující funkce. Přímé nahrávání z televizoru ( 18) Sledování obrazu z digitálního satelitního přijímače nebo analogového dekodéru (V tomto případě zajistěte přepnutí vstupu televizoru na AV.) Plně osazený 21kolíkový kabel Scart AV HDMI IN Zadní strana televizoru Kabel HDMI KR 1 Zapojení [Nezbytné]nastavení] Nastavte VIERA Link na Zap. ( 67). (Výchozí nastavení je Zap..) Nastavte Výstup digitálního zvuku na HDMI a Optické zapojení ( 67). (Výchozí nastavení je HDMI a Optické zapojení.) RF IN RF OUT Y PB OPTICAL PR DIGITAL AUDIO OUT COMPONENT (PCM/BITSTREAM) VIDEO OUT AV1 (TV) AV2 (DECODER/EXT) OUT HDMI AV OUT R-AUDIO-L VIDEO S VIDEO AV OUT Zadní panel tohoto přístroje 21kolíkový kabel Scart [EX87] Při připojení k televizoru nekompatibilnímu s CPPM (Content Protection for Prerecorded Media) ( 84) nelze prostřednictvím konektoru HDMI zajistit výstup signálu DVD-Audio, jenž je chráněn proti kopírování. Zapojte audiokabely (červená, bílá) nebo 21kolíkový kabel Scart do příslušných konektorů. Připojíte-li televizor kompatibilní pouze s dvoukanálovým zvukovým výstupem, bude zvuk se 3 či více kanály smíchán ( 85) s výstupem ve 2 kanálech i v případě propojení kabelem HDMI. (U některých disků nelze mixáž provést.) Tento přístroj nelze připojit k zařízením DVI, jež jsou nekompatibilní s HDCP. Pro přístroje kompatibilní s ochranou autorských práv HDCP (High-Bandwidth Digital Content Protection), jež jsou vybaveny konektorem digitálního vstupu DVI (počítačové monitory atd.): Při zapojení pomocí přepínacího kabelu DVI/HDMI se v závislosti na přístroji nemusí obraz zobrazit správně nebo vůbec ne. (Výstup zvuku nelze provést.) Pouze v případě, že je tento přístroj připojen k televizoru Panasonic (VIERA) Připojení k přijímači a televizoru kompatibilnímu s HDMI AV Zadní panel digitálního satelitního přijímače nebo analogového dekodéru Zadní strana televizoru AV HDMI IN Kabel HDMI Připojení k televizoru Panasonic (VIERA) výše Plně osazený 21kolíkový kabel Scart HDMI IN HDMI OUT Zadní strana přijímače Kabel HDMI [Nezbytné]nastavení] výše RF IN Y PB AV1 (TV) HDMI AV OUT RF OUT OPTICAL DIGITAL AUDIO OUT (PCM/BITSTREAM) AV2 (DECODER/EXT) Zadní panel tohoto přístroje [EX87] Při připojení k přijímači nekompatibilnímu s CPPM (Content Protection for Prerecorded Media) ( 84) nelze prostřednictvím konektoru HDMI zajistit výstup signálu DVD-Audio, jenž je chráněn proti kopírování. K přijímači se připojte pomocí optického digitálního kabelu či audiokabelů (červená, bílá). PR COMPONENT VIDEO OUT OUT R-AUDIO-L VIDEO S VIDEO AV OUT 17

18 Činnosti propojené s televizorem (VIERA Link HDAVI Control TM /Q Link) S televizorem a přijímačem lze využívat propojené činnosti pomocí funkce HDAVI Control nebo Q Link. Co to je VIERA Link HDAVI Control? Co to je Q Link? 18 HDAVI Control propojení VIERA Link je praktická funkce, která nabízí propojené činnosti tohoto přístroje a televizoru Panasonic (VIERA) či přijímače v rámci HDAVI Control. Tuto funkci lze používat po zapojení zařízení pomocí kabelu HDMI. Podrobnosti o provozu viz návod k obsluze připojeného zařízení. Odkaz VIERA Link HDAVI Control, založený na ovládacích funkcích, které poskytuje HDMI průmyslový standard označovaný také jako HDMI CEC (Consumer Electronics Control Ovládání spotřební elektroniky), představuje unikátní funkci, kterou jsme vyvinuli a přidali. Její fungování se zařízeními jiných výrobců, které také podporují HDMI CEC, však tím pádem není zaručeno. Tento přístroj podporuje funkci HDAVI Control 2. Ovládání HDAVI Control 2 je nejnovější standard (aktuálně k únoru 2007) pro zařízení kompatibilní s ovládáním HDAVI Control společnosti Panasonic. Tento standard je kompatibilní s konvenčními zařízeními HDAVI společnosti Panasonic. Příprava 1. Připojte tento přístroj k televizoru či přijímači pomocí kabelu HDMI ( 17). 2. Nastavte VIERA Link na Zap. ( 67). (Výchozí nastavení je Zap..) 3. Nastavte činnosti HDAVI Control na připojeném zařízení (např. televizoru). Při použití konektoru HDMI2 zařízení VIERA jako HDAVI Control nastavte vstupní kanál zařízení VIERA na HDMI2. 4. Zapněte všechna zařízení kompatibilní s HDAVI Control a vyberte vstupní kanál tohoto přístroje na připojeném televizoru tak, aby funkce HDAVI Control správně fungovala. Dojde-li potom ke změně připojení nebo nastavení, tento postup zopakujte. Co lze ovládat funkcemi HDAVI Control a Q Link Stahování z televizoru [Q]Link] (Když je televizor zapnutý) Snadné přehrávání [VIERA]Link] [Q]Link] (Když je televizor vypnutý) Propojení zapnutí [VIERA]Link] [Q]Link] Propojení vypnutí [VIERA]Link] [Q]Link] Přímé nahrávání z televizoru [Q]Link] Příprava Připojte tento přístroj k televizoru pomocí plně osazeného 21kolíkového kabelu Scart ( 14). Referenční informace Následující systémy jiných výrobců mají podobné funkce jako Q Link společnosti Panasonic. Podrobnosti viz návod k obsluze daného televizoru, nebo se obrat te na prodejce. Q Link (registrovaná ochranná značka společnosti Panasonic) DATA LOGIC (registrovaná ochranná značka společnosti Metz) Easy Link (registrovaná ochranná značka společnosti Philips) Megalogic (registrovaná ochranná značka společnosti Grundig) SMARTLINK (registrovaná ochranná značka společnosti Sony) 1 Toto tlačítko je k dispozici pouze při zapnutém přístroji. 2 Když je toto tlačítko stisknuto, obraz přehrávání se na obrazovce ihned nezobrazí a zřejmě tedy nebude možné sledovat obsah od místa, kde se spustilo přehrávání. V tomto případě stisknutím [:] nebo [6] přejděte zpět tam, odkud se přehrávání spustilo. Tyto funkce nemusejí v závislosti na stavu zařízení fungovat normálně. Ve věci funkce HDAVI Control si přečtěte i příručku připojeného zařízení (např. televizoru). Q Link je praktická funkce, která nabízí propojené činnosti tohoto přístroje a televizoru Panasonic. Tuto funkci lze využívat po připojení zařízení pomocí plně osazeného 21kolíkového kabelu Scart. Při prvním připojení přístroje k televizoru jsou data se seznamem stanic automaticky zkopírována z televizoru do přístroje a televizní stanice jsou přiřazeny na programové pozice přístroje ve stejném pořadí jako na televizoru. Je-li televizor zapnutý a jsou provedeny následující operace, vstup televizoru se automaticky přepne na režim vstupu HDMI ([VIERA]Link]) nebo režim vstupu AV ([Q]Link]) a televizor zobrazí odpovídající akci. (Úvodních několik sekund nemusí být obraz či zvuk k dispozici.) Stiskněte [FUNCTION MENU] 1, [1] (PLAY) 2, [DIRECT NAVIGATOR], [GUIDE], [ShowView], [PROG/CHECK] atd. Když je televizor vypnutý a jsou provedeny následující operace, televizor se automaticky zapne a zobrazí odpovídající akci. (Úvodních několik sekund nemusí být obraz či zvuk k dispozici.) Stiskněte [FUNCTION MENU] 1, [1] (PLAY) 2, [DIRECT NAVIGATOR], [GUIDE], [ShowView], [PROG/CHECK] atd. [DVD-A] ([EX87]) [DVD-V] [CD] [VCD] SVCD a MP3 Po vložení některého z disků se televizor automaticky zapne. Přepnete-li televizor do pohotovostního režimu, přístroj se také automaticky přepne do tohoto režimu. Přístroj se automaticky přepne do pohotovostního režimu i v případě, že je při přehrávání zobrazena obrazovka FUNCTION MENU, stavová zpráva či menu na obrazovce, nebo je-li přístroj nastaven na časované nahrávání. I když je televizor v pohotovostním režimu, přístroj se současně nepřepne do tohoto režimu při nahrávání, kopírování, uzavírání disku atd. Když je tento přístroj připojen pomocí kabelu HDMI k přijímači Panasonic kompatibilnímu s HDAVI Control, dojde také k vypnutí přijímače. Tato funkce umožňuje ihned zahájit nahrávání programu, který sledujete na televizoru. Jestliže je televizor v režimu vstupu HDMI, není tato funkce k dispozici. Přepněte na jiný režim kromě režimu vstupu HDMI a použijte přímé nahrávání z televizoru. Bude-li přístroj připojen k televizoru Panasonic a přepnete-li televizní kanály během použití přímého nahrávání z televizoru, dojde k zastavení přímého nahrávání z televizoru. Tato funkce však nefunguje, jestliže vyberte televizní kanály na tomto přístroji. Příprava Stisknutím [DRIVE ] vyberte jednotku či DVD. Vybraná jednotka se rozsvítí na displeji přístroje. Pokud jste vybrali jednotku DVD Vložte disk. ( 24) Stiskněte a přidržte [ DIRECT TV REC] přibližně 1 sekundu. Nahrávání se spustí. Zastavení nahrávání Stiskněte [ ].

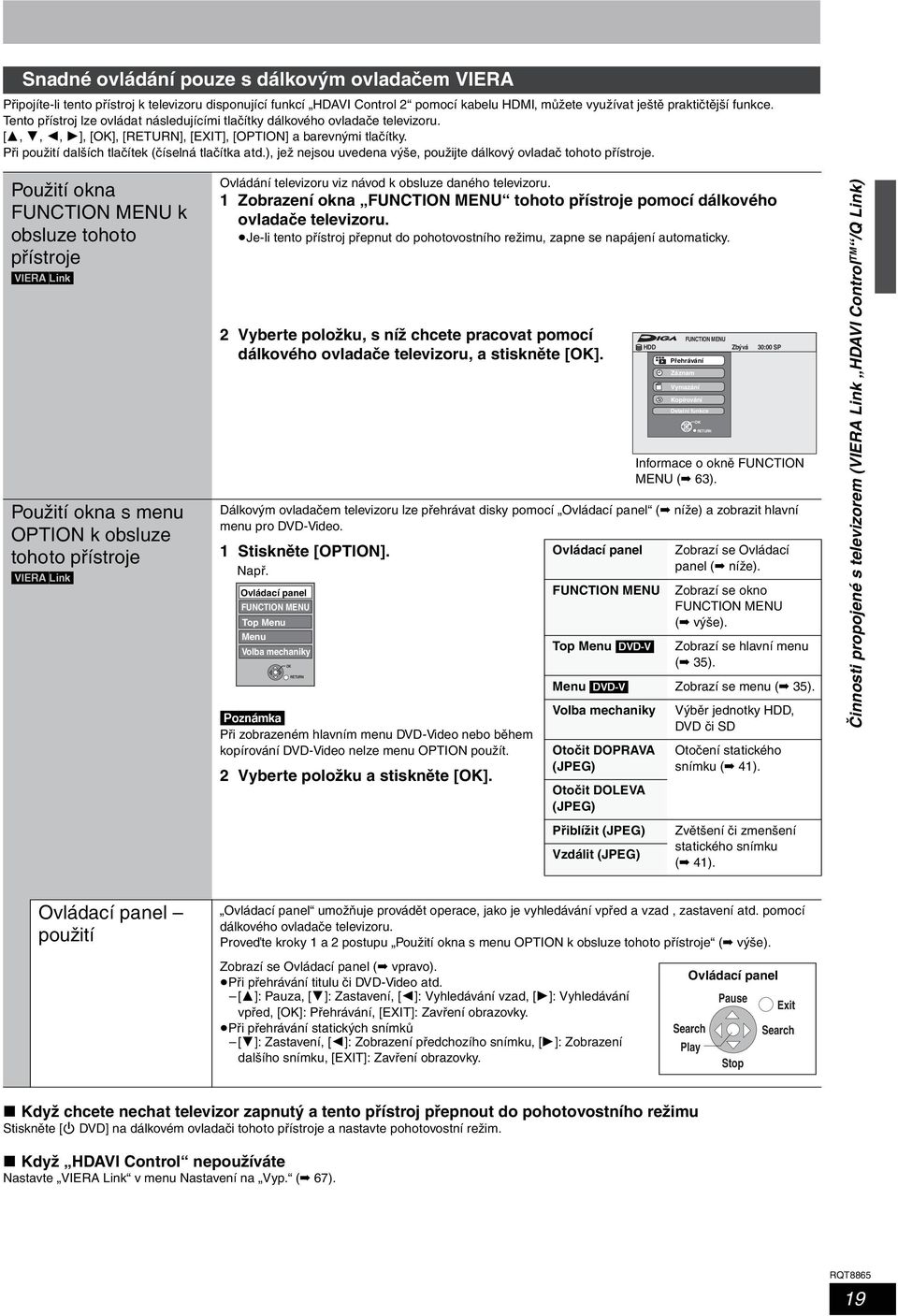

19 Snadné ovládání pouze s dálkovým ovladačem VIERA Připojíte-li tento přístroj k televizoru disponující funkcí HDAVI Control 2 pomocí kabelu HDMI, můžete využívat ještě praktičtější funkce. Tento přístroj lze ovládat následujícími tlačítky dálkového ovladače televizoru. [3, 4, 2, 1], [], [], [EXIT], [OPTION] a barevnými tlačítky. Při použití dalších tlačítek (číselná tlačítka atd.), jež nejsou uvedena výše, použijte dálkový ovladač tohoto přístroje. Použití okna FUNCTION MENU k obsluze tohoto přístroje [VIERA]Link] Použití okna s menu OPTION k obsluze tohoto přístroje [VIERA]Link] Ovládání televizoru viz návod k obsluze daného televizoru. 1 Zobrazení okna FUNCTION MENU tohoto přístroje pomocí dálkového ovladače televizoru. Je-li tento přístroj přepnut do pohotovostního režimu, zapne se napájení automaticky. 2 Vyberte položku, s níž chcete pracovat pomocí dálkového ovladače televizoru, a stiskněte []. Dálkovým ovladačem televizoru lze přehrávat disky pomocí Ovládací panel ( níže) a zobrazit hlavní menu pro DVD-Video. 1 Stiskněte [OPTION]. Např. Ovládací panel FUNCTION MENU Top Menu Menu Volba mechaniky Při zobrazeném hlavním menu DVD-Video nebo během kopírování DVD-Video nelze menu OPTION použít. 2 Vyberte položku a stiskněte []. Ovládací panel FUNCTION MENU Top Menu [DVD-V] Zobrazí se Ovládací panel ( níže). Zobrazí se okno FUNCTION MENU ( výše). Zobrazí se hlavní menu ( 35). Menu [DVD-V] Zobrazí se menu ( 35). Volba mechaniky Otočit DOPRAVA (JPEG) Otočit DOLEVA (JPEG) FUNCTION MENU Zbývá 30:00 SP Přehrávání Záznam Vymazání Kopírování Ostatní funkce Informace o okně FUNCTION MENU ( 63). Výběr jednotky, DVD či SD Otočení statického snímku ( 41). Činnosti propojené s televizorem (VIERA Link HDAVI Control TM /Q Link) Přiblížit (JPEG) Vzdálit (JPEG) Zvětšení či zmenšení statického snímku ( 41). Ovládací panel použití Ovládací panel umožňuje provádět operace, jako je vyhledávání vpřed a vzad, zastavení atd. pomocí dálkového ovladače televizoru. Proveďte kroky 1 a 2 postupu Použití okna s menu OPTION k obsluze tohoto přístroje ( výše). Zobrazí se Ovládací panel ( vpravo). Při přehrávání titulu či DVD-Video atd. [3]: Pauza, [4]: Zastavení, [2]: Vyhledávání vzad, [1]: Vyhledávání vpřed, []: Přehrávání, [EXIT]: Zavření obrazovky. Při přehrávání statických snímků [4]: Zastavení, [2]: Zobrazení předchozího snímku, [1]: Zobrazení dalšího snímku, [EXIT]: Zavření obrazovky. Ovládací panel Pause Exit Search Search Play Stop Když chcete nechat televizor zapnutý a tento přístroj přepnout do pohotovostního režimu Stiskněte [Í DVD] na dálkovém ovladači tohoto přístroje a nastavte pohotovostní režim. Když HDAVI Control nepoužíváte Nastavte VIERA Link v menu Nastavení na Vyp. ( 67). 19

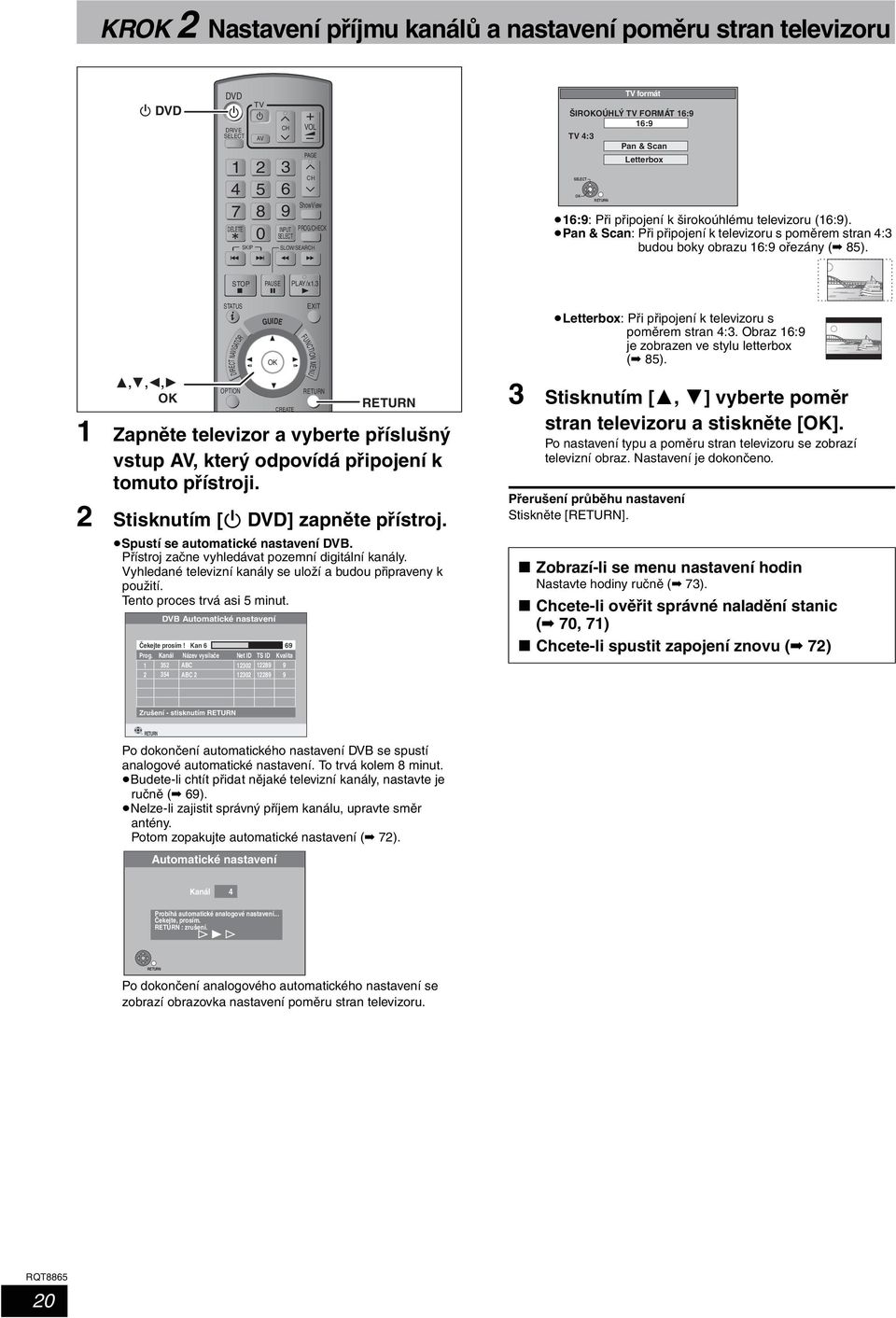

20 KR 2 Nastavení příjmu kanálů a nastavení poměru stran televizoru Í DVD DVD Í DRIVE DELETE SKIP TV Í AV CH INPUT VOL PAGE CH ShowView PROG/CHECK SLOW/SEARCH TV formát ŠIROÚHLÝ TV FORMÁT 16:9 16:9 TV 4:3 Pan & Scan Letterbox 16:9: Při připojení k širokoúhlému televizoru (16:9). Pan & Scan: Při připojení k televizoru s poměrem stran 4:3 budou boky obrazu 16:9 ořezány ( 85). STOP PAUSE PLAY/x1.3 3,4,2,1 STATUS DIRECT NAVIGATOR OPTION GUIDE 1 Zapněte televizor a vyberte příslušný vstup AV, který odpovídá připojení k tomuto přístroji. 2 Stisknutím [Í DVD] zapněte přístroj. Spustí se automatické nastavení DVB. Přístroj začne vyhledávat pozemní digitální kanály. Vyhledané televizní kanály se uloží a budou připraveny k použití. Tento proces trvá asi 5 minut. DVB Automatické nastavení CREATE Čekejte prosím! Kan 6 69 Prog. Kanál Název vysílače Net ID TS ID Kvalita ABC ABC EXIT FUNCTION MENU Letterbox: Při připojení k televizoru s poměrem stran 4:3. Obraz 16:9 je zobrazen ve stylu letterbox ( 85). 3 Stisknutím [3, 4] vyberte poměr stran televizoru a stiskněte []. Po nastavení typu a poměru stran televizoru se zobrazí televizní obraz. Nastavení je dokončeno. Přerušení průběhu nastavení Stiskněte []. Zobrazí-li se menu nastavení hodin Nastavte hodiny ručně ( 73). Chcete-li ověřit správné naladění stanic ( 70, 71) Chcete-li spustit zapojení znovu ( 72) Zrušení - stisknutím Po dokončení automatického nastavení DVB se spustí analogové automatické nastavení. To trvá kolem 8 minut. Budete-li chtít přidat nějaké televizní kanály, nastavte je ručně ( 69). Nelze-li zajistit správný příjem kanálu, upravte směr antény. Potom zopakujte automatické nastavení ( 72). Automatické nastavení Kanál 4 Probíhá automatické analogové nastavení... Čekejte, prosím. : zrušení. Po dokončení analogového automatického nastavení se zobrazí obrazovka nastavení poměru stran televizoru. 20
