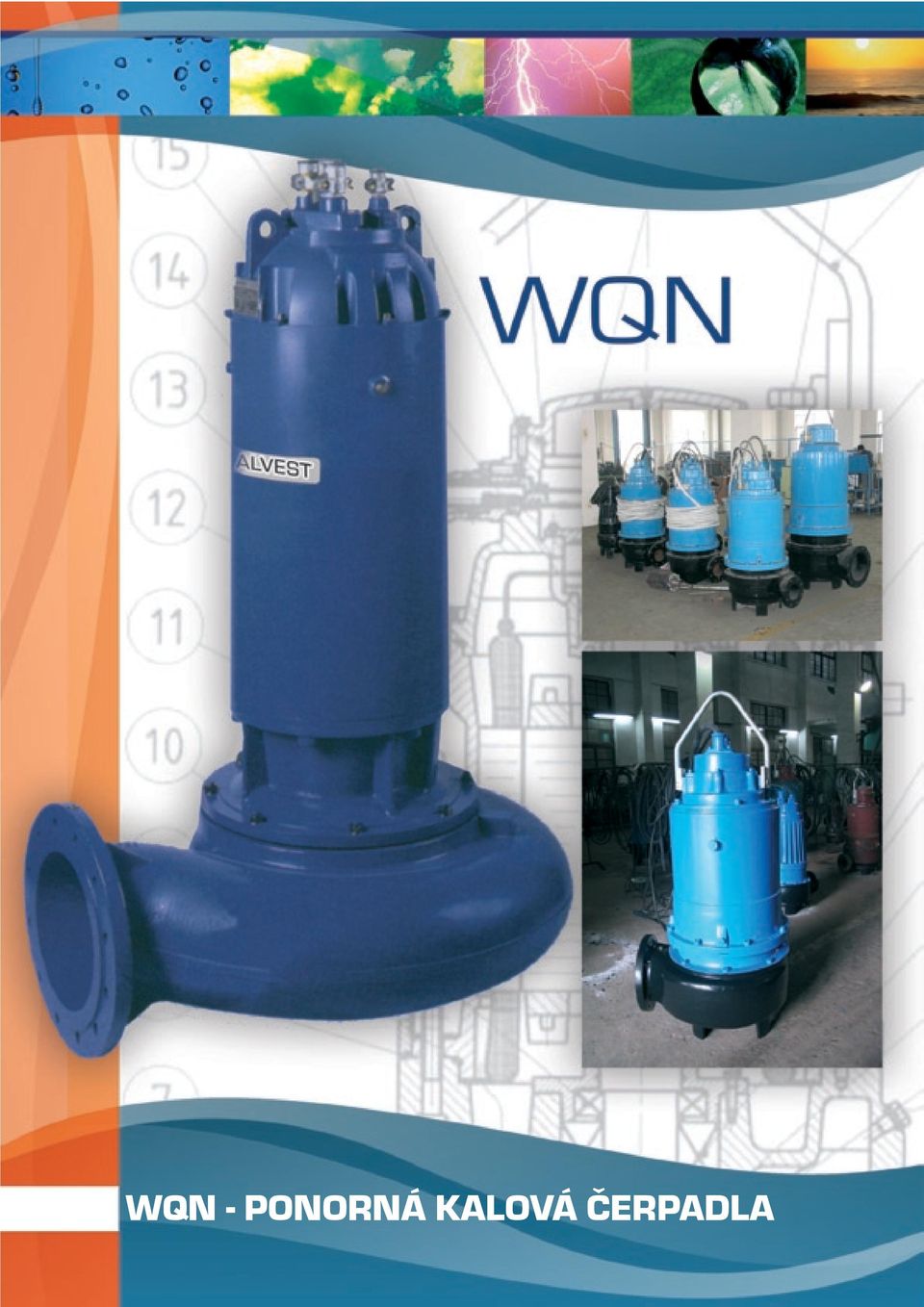

WQN - PONORNÁ KALOVÁ ČERPADLA

Transkript

1 WQN - PONORNÁ KALOVÁ ČERPADLA

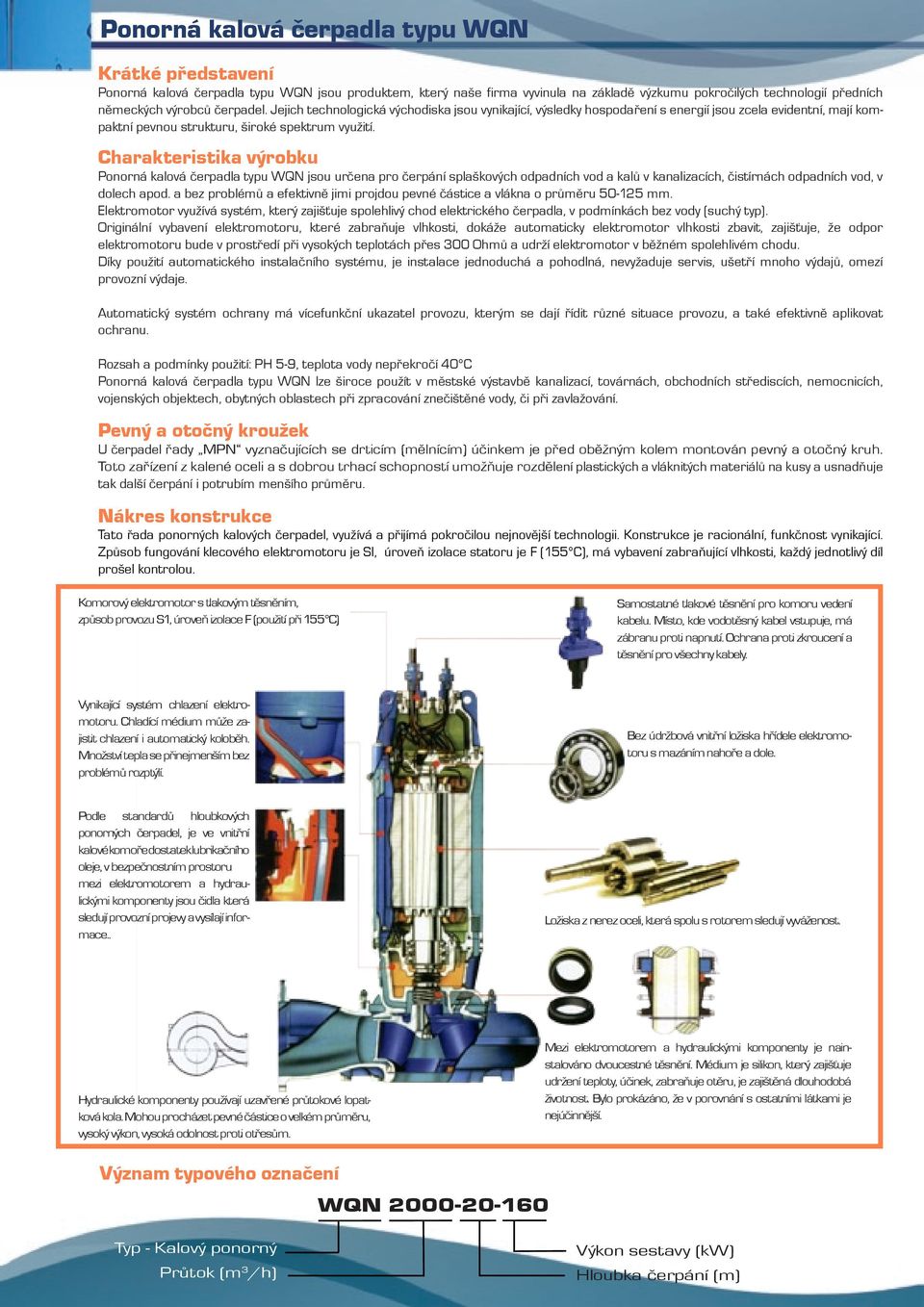

2 Krátké představení Ponorná kalová čerpadla typu WQN jsou produktem, který naše firma vyvinula na základě výzkumu pokročilých technologií předních německých výrobců čerpadel. Jejich technologická východiska jsou vynikající, výsledky hospodaření s energií jsou zcela evidentní, mají kompaktní pevnou strukturu, široké spektrum využití. Charakteristika výrobku Ponorná kalová čerpadla typu WQN jsou určena pro čerpání splaškových odpadních vod a kalů v kanalizacích, čistírnách odpadních vod, v dolech apod. a bez problémů a efektivně jimi projdou pevné částice a vlákna o průměru mm. Elektromotor využívá systém, který zajišťuje spolehlivý chod elektrického čerpadla, v podmínkách bez vody (suchý typ). Originální vybavení elektromotoru, které zabraňuje vlhkosti, dokáže automaticky elektromotor vlhkosti zbavit, zajišťuje, že odpor elektromotoru bude v prostředí při vysokých teplotách přes 300 Ohmů a udrží elektromotor v běžném spolehlivém chodu. Díky použití automatického instalačního systému, je instalace jednoduchá a pohodlná, nevyžaduje servis, ušetří mnoho výdajů, omezí provozní výdaje. Automatický systém ochrany má vícefunkční ukazatel provozu, kterým se dají řídit různé situace provozu, a také efektivně aplikovat ochranu. Rozsah a podmínky použití: PH 5-9, teplota vody nepřekročí 40 C Ponorná kalová čerpadla typu WQN lze široce použít v městské výstavbě kanalizací, továrnách, obchodních střediscích, nemocnicích, vojenských objektech, obytných oblastech při zpracování znečištěné vody, či při zavlažování. Pevný a otočný kroužek U čerpadel řady MPN vyznačujících se drticím (mělnícím) účinkem je před oběžným kolem montován pevný a otočný kruh. Toto zařízení z kalené oceli a s dobrou trhací schopností umožňuje rozdělení plastických a vláknitých materiálů na kusy a usnadňuje tak další čerpání i potrubím menšího průměru. Nákres konstrukce Tato řada ponorných kalových čerpadel, využívá a přijímá pokročilou nejnovější technologii. Konstrukce je racionální, funkčnost vynikající. Způsob fungování klecového elektromotoru je SI, úroveň izolace statoru je F (155 C), má vybavení zabraňující vlhkosti, každý jednotlivý díl prošel kontrolou. Komorový elektromotor s tlakovým těsněním, způsob provozu S1, úroveň izolace F (použití při 155 C) Samostatné tlakové těsnění pro komoru vedení kabelu. Místo, kde vodotěsný kabel vstupuje, má zábranu proti napnutí. Ochrana proti zkroucení a těsnění pro všechny kabely. Vynikající systém chlazení elektromotoru. Chladící médium může zajistit chlazení i automatický koloběh. Množství tepla se přinejmenším bez problémů rozptýlí. Bez údržbová vnitřní ložiska hřídele elektromotoru s mazáním nahoře a dole. Podle standardů hloubkových ponorných čerpadel, je ve vnitřní kalové komoře dostatek lubrikačního oleje, v bezpečnostním prostoru mezi elektromotorem a hydraulickými komponenty jsou čidla která sledují provozní projevy a vysílají informace.. Ložiska z nerez oceli, která spolu s rotorem sledují vyváženost. Hydraulické komponenty používají uzavřené průtokové lopatková kola. Mohou procházet pevné částice o velkém průměru, vysoký výkon, vysoká odolnost proti otřesům. Mezi elektromotorem a hydraulickými komponenty je nainstalováno dvoucestné těsnění. Médium je silikon, který zajišťuje udržení teploty, účinek, zabraňuje otěru, je zajištěná dlouhodobá životnost. Bylo prokázáno, že v porovnání s ostatními látkami je nejúčinnější. Význam typového označení WQN Typ - Kalový ponorný Průtok (m 3 /h) Výkon sestavy (kw) Hloubka čerpání (m)

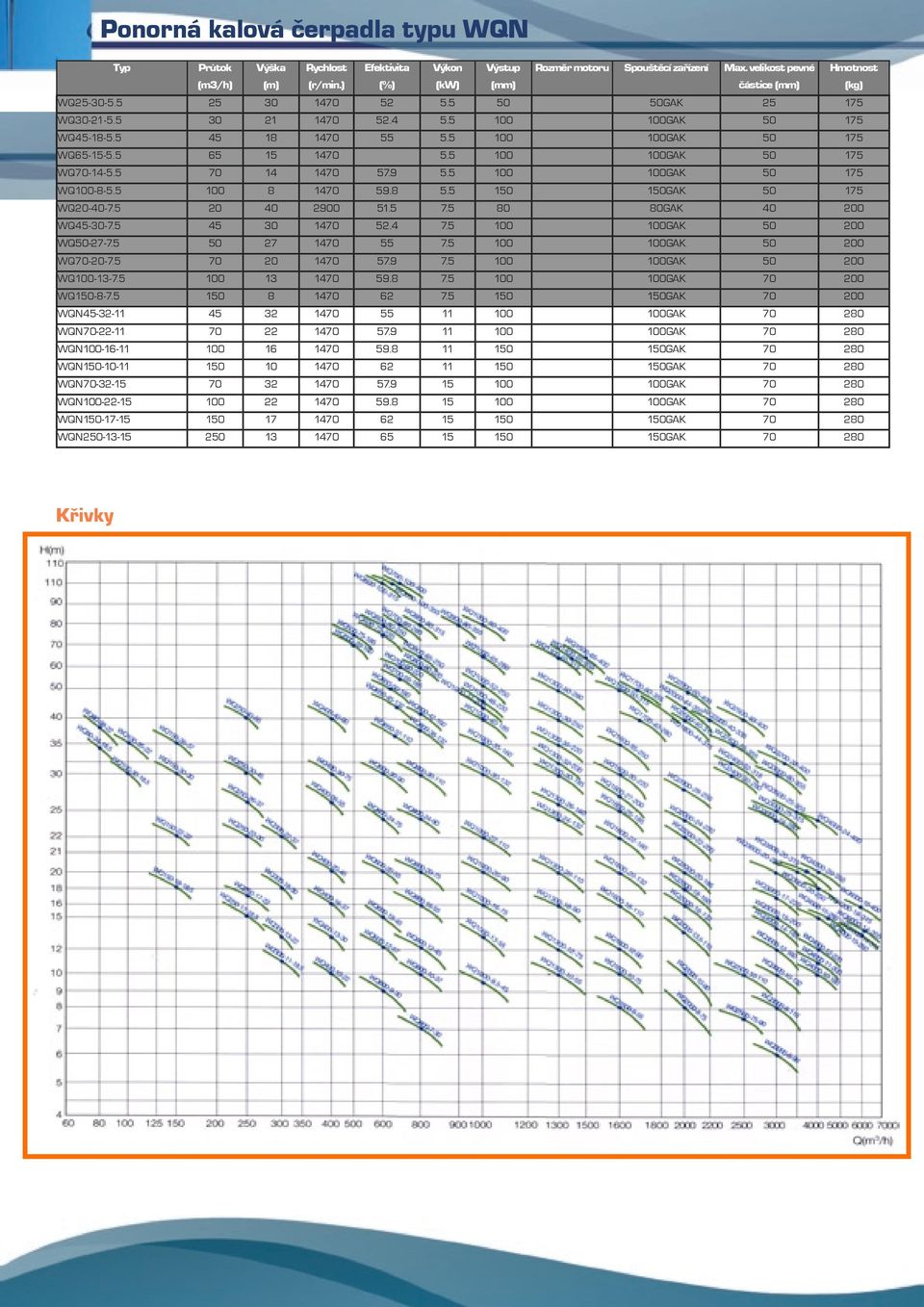

3 Parametry WQN Typ Průtok (m3/h) Výška (m) Rychlost (ot/min.) Efektivita (%) Výkon (kw) Výstup (mm) Rozměr motoru Spouštěcí zařízení Max. velikost pevné WQN GAK usazeniny (mm) WQN , GAK WQN , M GAK WQN GAK WQN , GAK WQN , M GAK WQN GAK WQN GAK WQN , GAK 50 WQN , GAK 50 WQN ,5 150 M GAK 450 WQN GAK 70 WQN , GAK WQN , GAK 50 WQN , GAK 50 WQN M GAK 500 WQN GAK 70 WQN , GAK WQN GAK 100 WQN GAK WQN GAK 70 WQN , M GAK 800 WQN GAK WQN GAK 100 WQN GAK WQN GAK WQN GAK 70 WQN , M GAK 800 WQN , GAK WQN GAK 100 WQN GAK 100 WQN GAK WQN , GAK 70 WQN M GAK 800 WQN GAK WQN GAK 100 WQN GAK WQN GAK WQN ,5 200 M GAK WQN GAK WQN GAK WQN M GAK WQN GAK WQN ,5 400 M GAK WQN M GAK WQN , GAK WQN M GAK WQN GAK WQN GAK WQN , GAK WQN M GAK WQN GAK WQN , GAK WQN GAK WQN M GAK WQN GAK WQN , GAK WQN M GAK WQN M GAK WQN , M GAK WQN M GAK WQN , GAK WQN GAK WQN GAK WQN , GAK WQN M GAK WQN , GAK WQN GAK WQN GAK WQN , GAK Hmotnost (kg)

4 Parametry WQN Typ Průtok Výška Rychlost Efektivita Výkon Výstup Rozměr motoru Spouštěcí zařízení Max. velikost pevné Hmotnost (m3/h) (m) (r/min.) (%) (kw) (mm) částice (mm) (kg) WQN , GAK Ponorná kalová čerpadla typu WQN WQN GAK WQN GAK WQN , GAK WQN M GAK 2300 WQN GAK 125 WQN GAK 2500 WQN GAK 2500 WQN , GAK WQN GAK WQN GAK WQN , GAK WQN , M GAK 3550 WQN GAK 125 WQN , GAK 3800 WQN GAK 3800 WQN GAK 60 WQN GAK 60 WQN GAK WQN GAK WQN M GAK WQN GAK WQN GAK WQN GAK 180 WQN GAK 60 WQN GAK 60 WQN GAK WQN GAK WQN M GAK WQN GAK WQN GAK WQN GAK 180 WQN GAK 60 WQN GAK 60 WQN GAK WQN M GAK WQN GAK WQN GAK WQN GAK WQN M GAK 180 WQN GAK 60 WQN GAK 60 WQN GAK WQN M GAK WQN GAK WQN GAK WQN GAK WQN M GAK 180 WQN M GAK 60 WQN M GAK WQN GAK WQN GAK WQN M GAK WQN GAK WQN GAK 180 WQN GAK 180 WQN GAK WQN M GAK WQN GAK 6300 WQN GAK 6500 WQN GAK 5700 WQN GAK WQN GAK 6300 WQN M GAK 5700 WQN GAK 5700 WQN GAK WQN GAK 6500

5 Typ Průtok (m3/h) Výška (m) Rychlost (r/min.) Efektivita (%) Výkon (kw) Výstup (mm) Rozměr motoru Spouštěcí zařízení Max. velikost pevné částice (mm) Hmotnost (kg) WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQ GAK WQN GAK WQN GAK WQN GAK WQN GAK WQN GAK WQN GAK WQN GAK WQN GAK Křivky

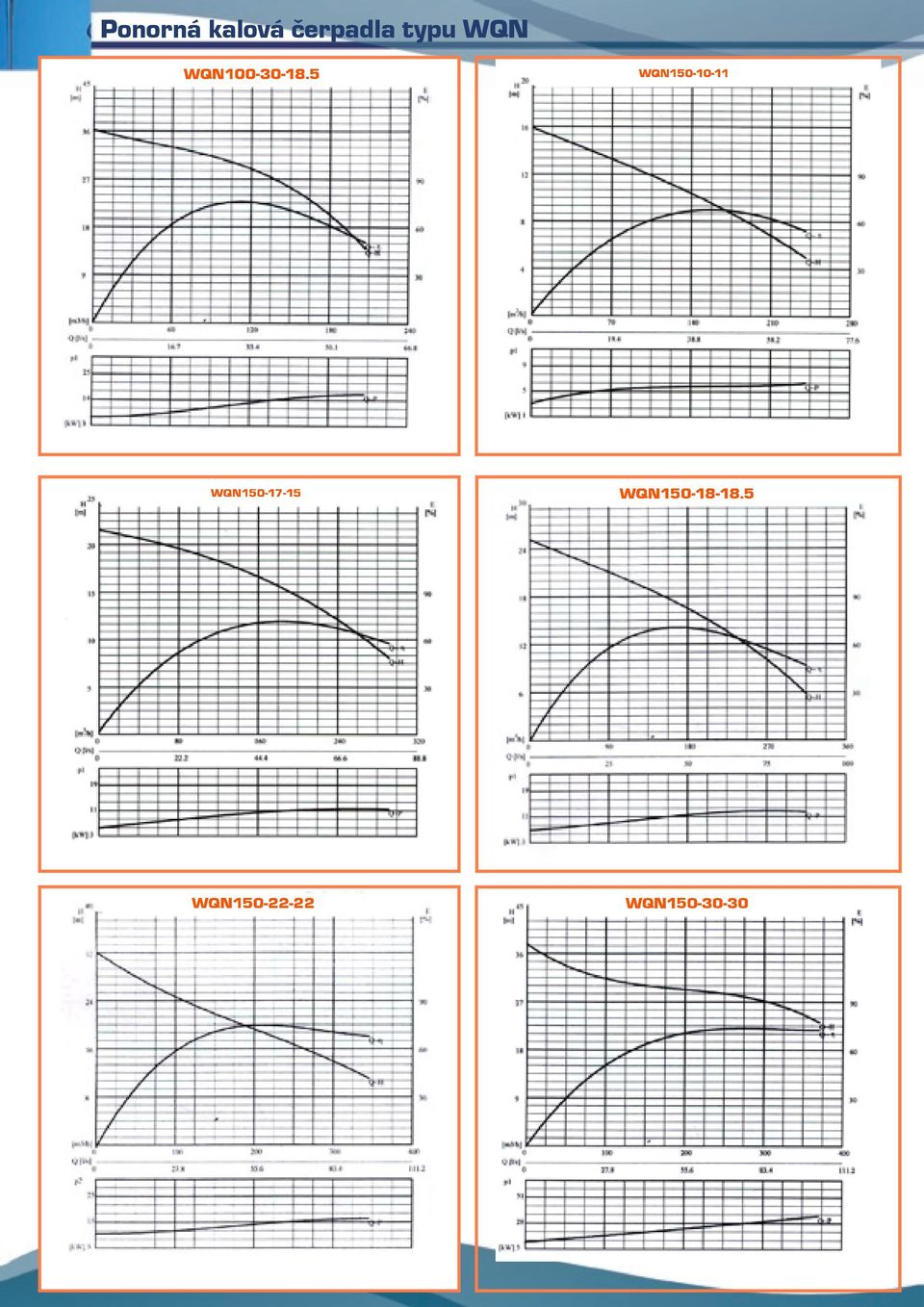

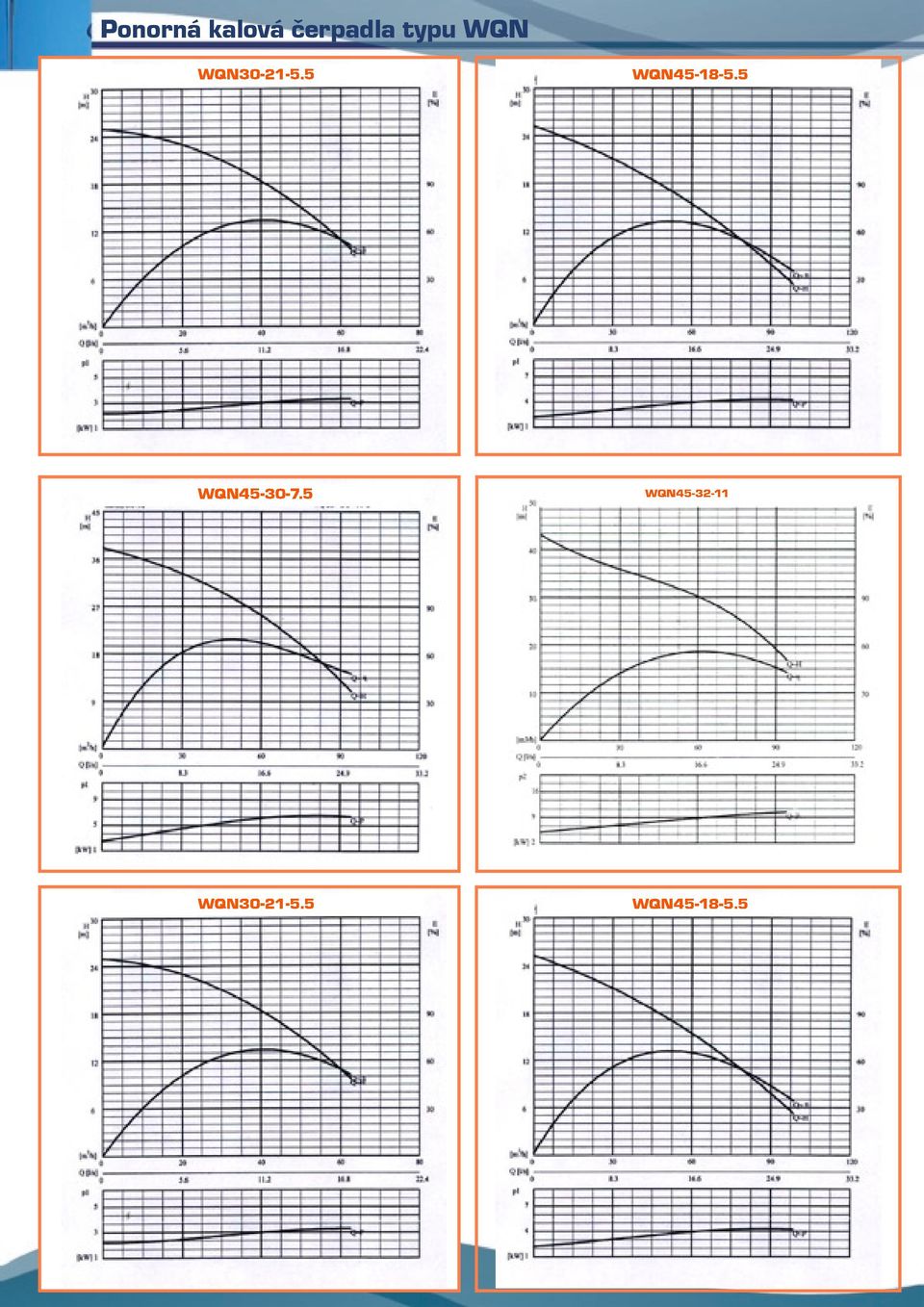

6 WQN WQN WQN WQN WQN WQN

13 WQN CPN / WQ CPN / WQ CPN / WQ CPN / WQ CPN / WQ

14 Způsob instalace - pevná vlhká instalace Používá se specifický dvoucestný způsob automatické instalace, čerpadlo automaticky sklouzne na dno do své instalační polohy, spojovací těsnění u výstupu je výborné. Způsob instalace - pevná suchá instalace Když se připevní čerpadlo k nějaké podpěře, lze použít pevnou suchou instalaci. Používá se pro samostatné sběrné nádrže, či pro čerpací stanice vodních nádrží. Možnost ušetření prostoru a instalačních výdajů, je výborná volba pro přestavbu čerpacích stanic, které používají stará čerpadla s dlouhou hřídelí. Suchá instalace je možná jen pro motory větší než 18,5kW (od 22kW).

15 Instalační rozměry Výstup DN100 DN150 DN200 DN250 Rozměr motoru M180 M160 M180 M225 M250 M160 M180 M225 M250 M280 M225 M250 M280 M315 Min. rozměr otvoru Velikost Výstup 1150 x x x x x x x x x x x x x x1300 DN A B C E F(max) L(max) a(max) b(max) d(max) G H I J K Ø60 Ø60 Ø60 Ø60 Ø60 Ø60 Ø60 Ø60 Ø60 Ø60 Ø76 Ø76 Ø76 Ø76 M N Q Q R R S T n 8-Ø18 8-Ø22 8-Ø22 8-Ø22 8-Ø22 8-Ø22 8-Ø22 8-Ø22 8-Ø22 8-Ø22 12-Ø22 12-Ø22 12-Ø22 12-Ø22 Ød Ø180 Ø240 Ø240 Ø240 Ø240 Ø295 Ø295 Ø295 Ø295 Ø295 Ø350 Ø350 Ø350 Ø350 0* H1* P(max) U V(max) W X r Y e 4-Ø26 4-Ø26 4-Ø26 4-Ø26 4-Ø28 4-Ø26 4-Ø26 4-Ø26 4-Ø28 4-Ø32 4-Ø28 4-Ø32 4-Ø32 4-Ø32 DN DN300 DN400 DN500 DN600 Rozměr motoru M225 M250 M280 M315 M355 M280 M315 M355 M315 M355 M315 M355 Min. rozměr otvoru 1600 X X X x X x x X X X x X2200 Velikost DN A B C E F(max) L(max) a(max) b(max) d(max) G H I J K Ø89 Ø89 Ø89 Ø89 Ø89 Ø89 Ø89 Ø89 Ø89 Ø89 Ø120 Ø120 M N Q Q R R S T n 12-Ø22 12-Ø22 12-Ø22 12-Ø22 12-Ø22 16-Ø26 16-Ø26 16-Ø26 20-Ø26 20-Ø26 24-Ø30 24-Ø30 Ød Ø400 Ø400 Ø400 Ø400 Ø400 Ø515 Ø515 Ø515 Ø620 Ø620 Ø620 Ø620 0* H1* P(max) U V(max) W X r Y e 4-Ø32 4-Ø32 4-Ø32 4-Ø32 8-Ø34 8-Ø32 8-Ø32 8-Ø34 8-Ø34 8-Ø34 8-Ø38 8-Ø38 DN

16 Systém kontroly ochrany Dlouholeté úspěšné zkušenosti se již potvrdily: 1. Pomocí 24 hodinového systému automatické kontroly, lze dosáhnout spolehlivé kontroly těsnění a teploty. 2. Ponorná čerpadla WQN jsou konstruována k dlouhodobému provozu, zvláště při nárocích na nepřetržitý chod, proto mají čerpadla odolný kontrolní systém. 3. Jsou navržené kvalitní bezpečnostní systémy kontroly těsnění a regulace teploty, které mohou informovat o poruše či opotřebení, čímž se zabrání vážnějšímu poškození stroje. Zařízení TCS (regulace teploty) Kontrola elektromotoru Elektromotor obsahuje teplotní čidlo, které ve chvíli, kdy teplota elektromotoru přesáhne hranici, vyšle varovný signál a zároveň automaticky odpojí zdroj elektřiny. Kontrola ložisek Horní a dolní ložiska mají teplotní čidlo, které ve chvíli, kdy teplota ložiska přesáhne hranici, vyšle varovný signál a zároveň automaticky odpojí zdroj elektřiny (instaluje se od typového označení elektromotoru M6 a výše) (1) - stator (2) - spodní ložisko (3) - horní ložisko Zařízení DI (kontrola těsnění) Zařízení pro kontrolu těsnění dokáže rozpoznat, zda voda z místa těsnění hřídele neprosakuje do olejové komory. A dále, elektromotory od označení M6 a výše nemají v komoře elektromotoru a v komoře propojení kabelů nezávislá čidla. Pokud dojde k prosáknutí, DI čidlo včas upozorní a zároveň tato kontrola zabraňuje vážnějšímu poškození sestavy. (4) - olejová komora (5) - spodní část elektromotoru (6) - spojovací komora V případě potřeby, se může na ovládacím panelu nabídnout instalace kontrolních přístrojů, čidla také mohou nabídnout nepřetržitý záznam teploty. Návod k použití kontrolní skříně a koncové skříně 1) elektrická kontrolní skříň 1. použití Speciální využití elektrické kontrolní skříně pro ponorná kalová čerpadla typu WQN je technologicky pokročilé, obsahuje to také mnoho rozličných funkcí. Je možné pro ponorné čerpadlo použít automatickou ochranu (ochrana proti přetížení a nedostatku energie, zkrat, prosáknutí, překročení teploty, vlhkost, atd.), dále lze aplikovat automatický dohled na čerpadlo, automatický chod a varovné signály. Jsou dva způsoby, manuální a automatická kontrola. 2. oblast přizpůsobení a. teplota prostředí C b. relativní vlhkost prostředí nepřesahuje 90% c. podmínky bez nebezpečí výbuchu, médium neobsahuje reznoucí kovy a plynné látky poškozující těsnění a vodivý prach. 3. koncová skříň Ke každé čerpadlové sestavě lze připojit jednu centrální koncovou skříň, která se používá k propojení čerpadel a kontrolní skříně, pro podrobnější náhled viz obrázek 2) plovákový spínač Plovákový spínač se používá pro regulaci hladiny v čerpadlové nádrži, je pružný a pohodlný, signály spolehlivé, dokáže podle změny hladiny automaticky kontrolovat automaticky chod čerpadla. Vysvětlení: 1. ke každému signálnímu kabelu je možno zapustit další kabel. 2. velikost tunelu pro silový kabel je třeba předem rozmyslet podle průměru nabízených elektrických kabelů a jejich počtu. 3. silový kabel a signální kabel se musí založit odděleně, nesmí se splést. 4. mezi koncovou skříní a kontrolní skříní je možné použít sdružovací signály el. proudu, dosáhnout dálkového přenosu, bez oslabení.

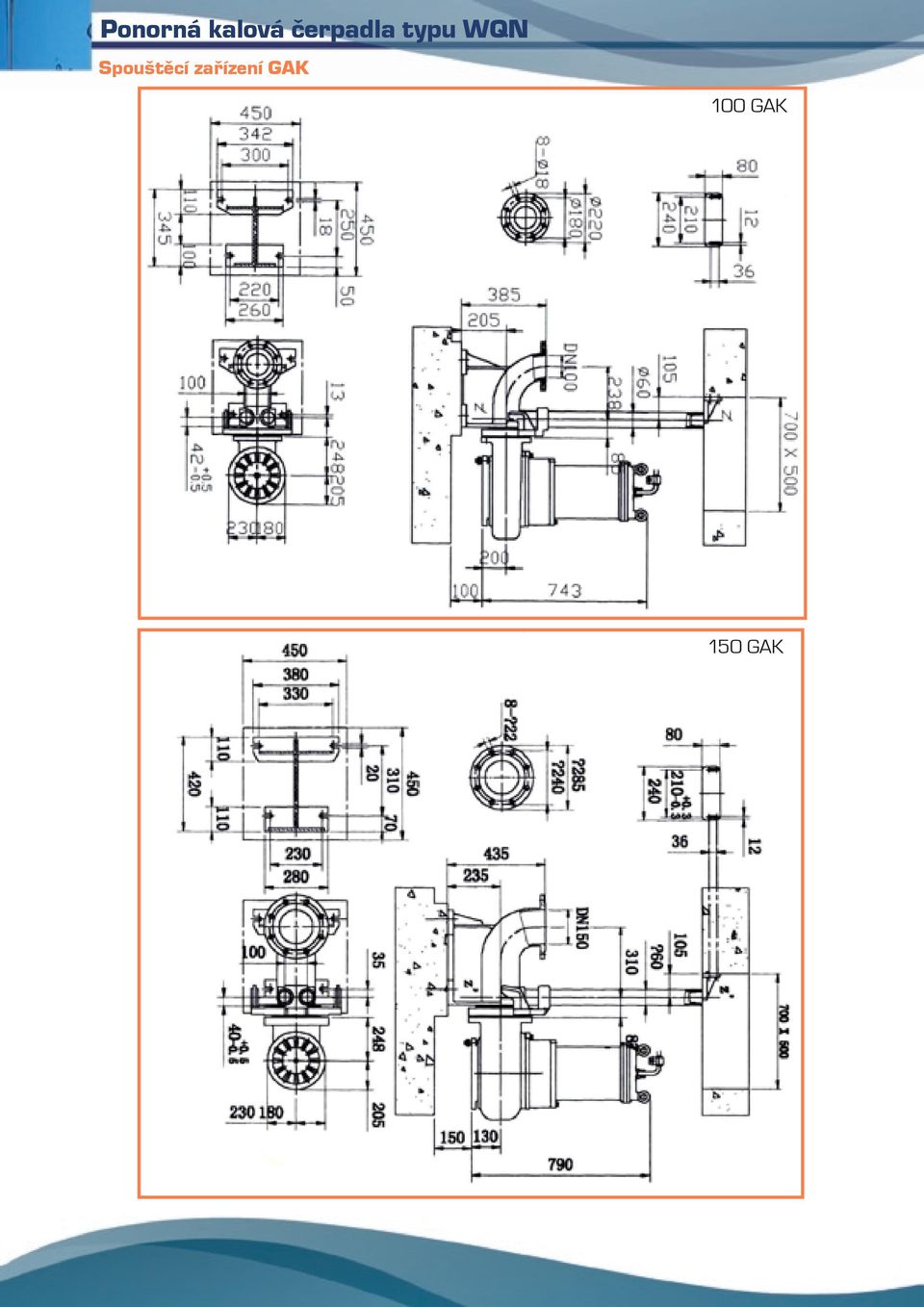

17 Spouštěcí zařízení GAK 100 GAK 150 GAK
