1 DINOX IR Speed Dome DDZ-8120/8330 Rychlá uživatelská příručka

2 Obsah Rychlá uživatelská příručka... 1 Přehled... 3 Instalace DDZ-8120/ Odstraňte ochranné nálepky z hlavice kamery... 4 Instalace na zeď... 4 Instalace DDZ Instalace na zeď... 6 Instalace do podhledu... 8 Instalace na strop Nastavení kamery přes síť Přístup pomocí webového prohlížeče Požadavky na systém... 14

3 Přehled Před zapojením kamery se ujistěte, že je napájení vypnuto. Na obrázku níže je popsáno zapojení kabelů. Pro snazší orientaci jsou kabely barevně označeny. DDZ-8330 DDZ-8120/8230 Č. Popis 1 Síťový kabel (LAN) 2 Audio kabel 3 Alarmový výstup 4 Alarmový vstup 5 RS Video kabel 7 Napájecí kabel 8 Slot na SD kartu 9 Indikace napájení Pozn.: Kamera DDZ-8120 má SD slot pod krytem. Před instalací SD karty odšroubujte kryt SD slotu.

4 Instalace DDZ-8120/8230 Než začnete: - Zkontrolujte obsah balení a zařízení, jestli není fyzicky poškozeno. - Ujistěte se, aby instalační plocha byla dimenzována na minimálně 8x větší váhu než je kamera s držákem. - Pro instalaci do zdí s omítkou použijte delší šrouby. Pozn.: Nedržte kameru za vodotěsný instalační kabel (obr.1.), nebo může dojít k jeho poškození. Obr.1. nedržte kameru za vodotěsný kabel Odstraňte ochranné nálepky z hlavice kamery Ochranná lepicí páska Instalace na zeď - Vyvrtejte 4 díry pro instalaci držáku na zeď dle rozměrů držáku - Přišroubujte držák ke zde pomocí šroubů min. M8 -

5 Pozn.: Při použití jiného než originální držáku je nutné použít pendent adapter pro instalaci - Připevněte kameru na držák - Použijte pojistné lanko pro uchycení kamery k držáku - Protáhněte kabeláž kamery držákem - Zapojte kabeláž kamery - Povolte zajišťovací šroub na držáku - Připevněte kameru k držáku a pootočte kameru - Zajistěte kameru zajišťovacím šroubem Jistící šroub Jistící lanko

6 Instalace DDZ-8330 Než začnete: - Zkontrolujte obsah balení a zařízení, jestli není fyzicky poškozeno. - Ujistěte se, aby instalační plocha byla dimenzována na minimálně 8x větší váhu než je kamera s držákem. - Pro instalaci do zdí s omítkou použijte delší šrouby. Pozn.: Nedržte kameru za vodotěsný instalační kabel (obr.1.), nebo může dojít k jeho poškození. Obr.1. nedržte kameru za vodotěsný kabel Instalace na zeď - Povolte dva šrouby na stranách kamery. Sundejte horní kryt kamery - Odstraňte ochranný kryt objektivu, ochranou pěnovou vycpávku a nálepky z hlavice kamery Back Box Kryt objektivu Jistící šroub Ochranná lepicí páska Kryt kamery - Nainstalujte zpátky kryt kamery pozor na správné otočení - Vyvrtejte 4 díry pro instalaci držáku na zeď dle rozměrů držáku - Přišroubujte držák ke zde pomocí šroubů min. M8

7 Pozn.: Při použití jiného než originální držáku je nutné použít pendent adapter pro instalaci - Připevněte kameru na držák - Použijte pojistné lanko pro uchycení kamery k držáku - Protáhněte kabeláž kamery držákem - Zapojte kabeláž kamery - Povolte zajišťovací šroub na držáku - Připevněte kameru k držáku a pootočte kameru - Zajistěte kameru zajišťovacím šroubem - Jistící lanko

8 Instalace do podhledu Než začnete: Instalace do podhledu je určena do vnitřních prostor. Níže jsou popsané kroky jak postupovat. - Prostor mezi stropem a podhledem musí být minimálně 250mm - Šířka materiálu podhledu musí být v rozmezí 5 40mm - Podhled musí mít nosnost minimálně 4 násobek váhy kamery s příslušenstvím Postup: - Otočte s kamerou v protisměru hodinových ručiček pro vyjmutí z back boxu - Odstraňte ochranný kryt objektivu, ochranou pěnovou vycpávku a nálepky z hlavice kamery - Nainstalujte kameru do back boxu a zajistěte Ochranná pěna Back Box Kryt objektivu Lepicí páska Kryt kamery - Vyvrtejte díru v podhledu dle přiložené nálepky Pozn.: ± 2mm v průměru jsou v toleranci - Zapojte kabeláž kamery

9 Instalace kamery do podhledu - Povolte dva pojistné šrouby na back boxu kamery - Nainstalujte kameru do podhledu - Utáhněte pojistné šrouby kamery Strop Pojistný šroub Pojistný Šroub - Nainstalujte krycí kroužek Šipka s popiskem Zářez

10 Instalace na strop Než začnete: - Šířka stropu musí být v rozmezí 5 40mm - Strop musí mít nosnost, tak aby udržel minimálně 4 násobek váhy kamery s příslušenstvím Adaptér pro instalaci kamery na strop je součástí adaptéru pro instalaci do podhledu. Odstraňte adaptér pro instalaci do podhledu. - Vyšroubujte 4 šrouby (na obrázku vlevo) držící držák pro instalaci do podhledu - Použijte 4 šrouby pro instalaci do stropu

11 Kabeláž kamery může být tažena stropem nebo pod kamerou. - Přišroubujte základnu pro kameru na strop Díry pro šrouby Díra pro kabeláž - Nainstalujte kamer do základny Směr 2) Zasunout dopředu 1) Nasadit nahoru Pružina Pojistka

12 Nastavení kamery přes síť Pro vyhledání a konfiguraci kamery na síti (LAN) připojte kameru do sítě LAN. Do počítače nainstalujte program DINOX Finder pro vyhledání kamer DINOX na síti. Příklad zapojení PTZ kamery v síti: PC Kamera Switch Pomocí programu DINOX Finder změňte IP adresu kamery pro přístup pomocí webového prohlížeče. 1. Pro získání IP adresy a dalších informací o zařízení můžete použít tyto možnosti: - Pomocí programu DINOX Finder, který automaticky vyhledá kamery na síti a zobrazí jejich IP adresy a základní informace (název zařízení, sériové číslo, verzi software, ) - Pomocí DINOX VMS si můžete zobrazit veškeré online zařízení DINOX na síti. Více informací naleznete v příručce k softwaru DINOX VMS. 2. Změňte IP adresu a masku na stejný rozsah jako je Váš počítač. - Vyhledání zařízení na síti automaticky Po spuštění programu DINOX Finder automaticky prohledá síť a zobrazí online kamery. Toto vyhledávání se opakuje každých 15 vteřin. NVR

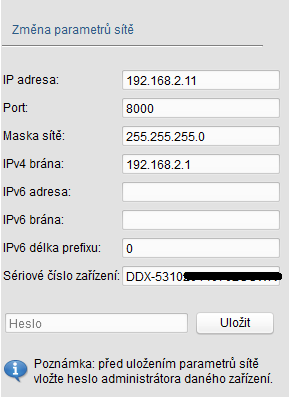

13 Změna informací zařízení: 1. Vyberte kameru, u které chcete změnit nastavení 2. Změňte potřebné nastavení kamery (IP adresa, maska, brána, atd.) 3. Vložte heslo administrátora a klikněte na Uložit. Otevřete webový prohlížeč a do adresního řádku vložte IP adresu kamery. Po přihlášení se zobrazí živý obraz z kamery. Pozn.: - Výchozí IP adresa kamer je Výchozí jméno je admin a heslo 12345

14 Přístup pomocí webového prohlížeče Požadavky na systém: Operační systém: Microsoft Windows XP SP1 nebo novější / Vista / Win7 / Server 2003 / Server bit CPU: Intel Pentium IV 3.0 GHz nebo vyšší RAM: 1 GB nebo více Zobrazení: 1024x768 nebo vyšší Webový prohlížeč: Internet Explorer 7.0 nebo novější, Apple Safari 5.02 nebo novější, Mozilla Firefox 3.5 nebo novější a Google Chrome 8 nebo novější 1. Spusťte internetový prohlížeč 2. Do adresního řádku internetového prohlížeče vložte IP adresu zařízení (výchozí ) a stiskněte enter. 3. Vložte uživatelské jméno a heslo. Výchozí uživatelské jméno je admin a heslo Klikněte na tlačítko Přihlásit 5. Pro zobrazení živého streamu nainstalujte plug-in.
