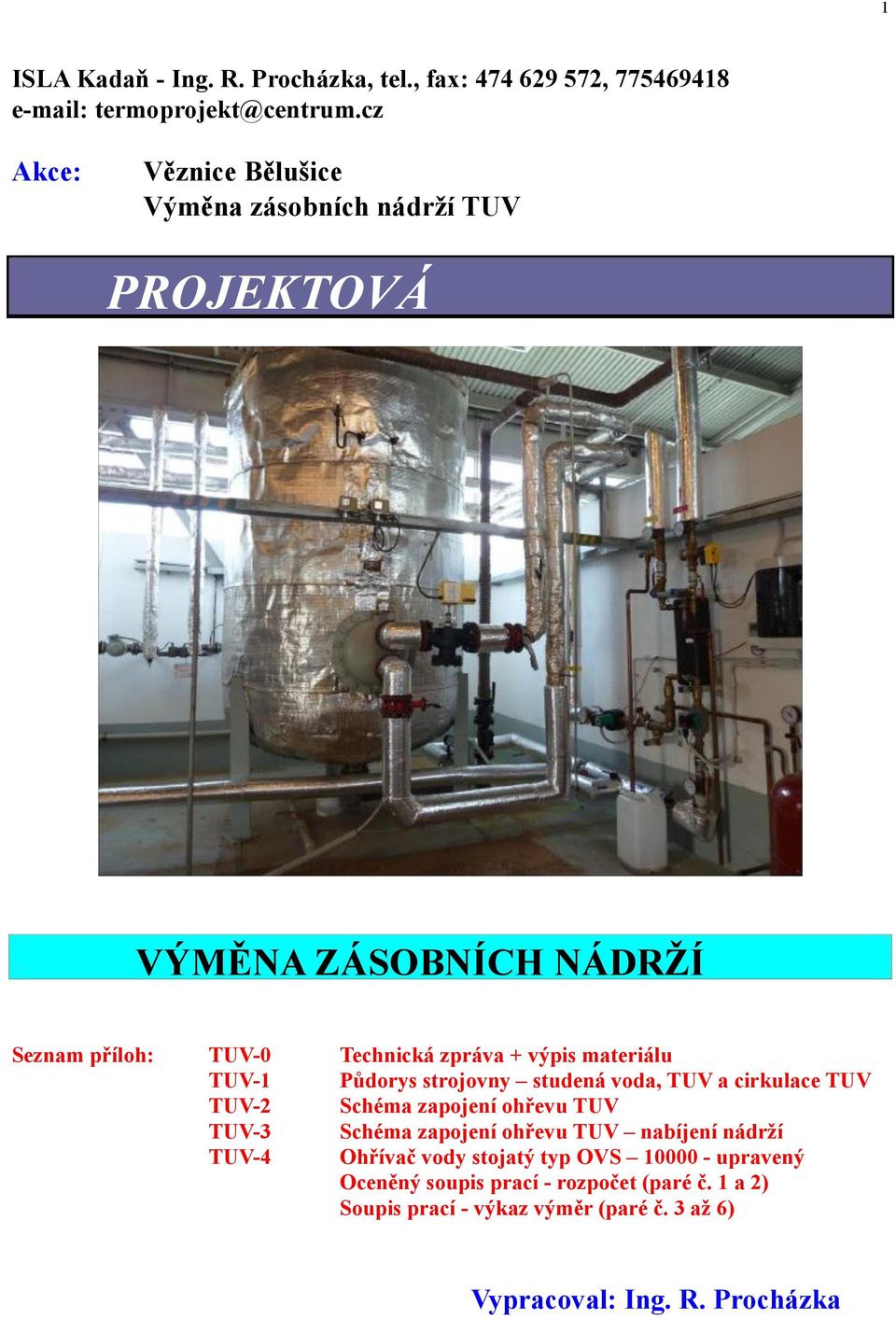

PROJEKTOVÁ DOKUMENTACE

Save this PDF as:

Rozměr: px
Začít zobrazení ze stránky:

Download "PROJEKTOVÁ DOKUMENTACE"

Transkript

1 1 ISLA Kadaň - Ing. R. Procházka, tel., fax: , Akce: Věznice Bělušice Výměna zásobních nádrží TUV PROJEKTOVÁ DOKUMENTACE VÝMĚNA ZÁSOBNÍCH NÁDRŽÍ TUV Seznam příloh: TUV-0 Technická zpráva + výpis materiálu TUV-1 Půdorys strojovny studená voda, TUV a cirkulace TUV TUV-2 Schéma zapojení ohřevu TUV TUV-3 Schéma zapojení ohřevu TUV nabíjení nádrží TUV-4 Ohřívač vody stojatý typ OVS upravený Oceněný soupis prací - rozpočet (paré č. 1 a 2) Soupis prací - výkaz výměr (paré č. 3 až 6) Vypracoval: Ing. R. Procházka

2 2 Ing. R. Procházka - TERMOPROJEKT, Okrajová 4760, Chomutov, tel., fax: , Akce: Věznice Bělušice - Výměna zásobních nádrží TUV TECHNICKÁ ZPRÁVA Stávající stav Pro přípravu TUV jsou nyní ve strojovně dva akumulační ohříváky TUV, každý o objemu litrů. V každém ohříváku jsou měděné výměníky typu U. TUV je ohřívána topnou vodou z plynové kotelny. Ohřev TUV je řízen provozním termostatem, který snímá teplotu TUV v ohříváku a v závislosti na teplotě TUV otevírá a zavírá ventil se servomotorem a řídí tak přívod topné vody z kotelny. Provozní termostat je doplněn havarijním termostatem. Cirkulace TUV je zajištěna dvěma oběhovými čerpadly Sigma, v provozu jsou trvale obě čerpadla. Čerpadla nemají instalovány zpětné ventily. Oba akumulační ohříváky TUV fyzicky dožívají. Pro snížení energetické náročnosti byly v minulém roce na střeše sousedního objektu instalovány solární trubicové kolektory o celkovém výkonu asi 40 kw. Výkon solárních panelům je pomocí deskového výměníku předáván TUV. Poznámka: Podle současné normy má být teplá užitková voda nazývána teplá voda, tj. TV. Tento název je matoucí, doposud se nevžil, proto používám i nadále označení TUV. Předmětem tohoto projektu je výměna stávajících ohříváků a zapojení solárního ohřevu TUV do nových ohříváků. TECHNICKÝ POPIS: Potrubí ÚT: Potrubí pro ÚT a pro ohřev TUV bude z ocelových trubek bezešvých DN 80, materiál Stávající rozvod ÚT včetně uzavíracího ventilu Sauter se servopohonem Sauter je zánovní a proto bude znovu použit pro regulaci ohřevu TUV. Potrubí bude upraveno pro montáž k novým ohřívákům, které budou nižší. Potrubí studené vody, TUV a cirkulace TUV: Potrubí studené vody, TUV a cirkulace TUV bude z plastového potrubí PPR PN 16. Příprava TUV: Bilance potřeby TUV, tepla a velikost zásobníkových ohříváků: Bilance potřeby TUV a tepla je navržena podle ČSN Ohřívání užitkové vody a také podle podkladů firmy Buderus. V areálu se sprchuje asi 500 osob a asi 50 zaměstnanců. Také probíhá úklid, ale tato spotřeba TUV je z hlediska celkové spotřeby TUV bezvýznamná a obvykle probíhá v jiném časovém úseku. Potřeba TUV (podklady Buderus) o teplotě 55 C pro uživatele je: 40 l/uživatele x 500 osob = l/den, což je jednorázový odběr při koupání. Dále je nutné připočítat odběr TUV pro zaměstnance ve výši 40 l/osobu x asi 50 osob = l/den Odběr pro zaměstnance proběhne v jiném časovém úseku a nepodílí se na špičkovém odběru. Celkový denní odběr TUV je podle ČSN Ohřívání užitkové vody l/den.

3 3 Skutečný změřený denní odběr TUV je zpravidla až l/den Pro ohřátí l vody za den je potřeba tepla asi kwh/den, po korekci na účinnost zařízení a na cirkulaci TUV bude skutečná potřeba tepla asi kwh/den. Podle údajů výrobce ohříváků je výkon teplosměnné plochy ohříváku asi 110 kw při teplotě topné vody 90/70 oc a při teplotě vody v ohříváku 55 oc. Vzhledem k charakteru odběru TUV bude 90 % spotřeby TUV potřebné v úseku asi 1 hodiny. Z uvedeného vyplývá, že hodinové maximum potřeby TUV bude: x 0,90 : 1 = litrů, koeficient ohříváku je 0,90, tzn. že bude potřebný objem ohříváku : 0,90 = litrů. Navrhuji dva ohříváky TUV, každý o objemu litrů. Vzhledem k výkonu teplosměnné plochy ohříváku 110 kw je i výkon 2 x 110 kw vyhovující s ohledem na výkon kotlů. Parametry topné vody a TUV: jmenovitý tlak teplota topná voda: max. 0,2 MPa 90/70 C celoročně TUV: max 0,6 MPa 10/55.C Studená voda: max 0,3 MPa 10 C TUV bude připravována ve dvou akumulačních ohřívácích typ OVS, každý o objemu litrů. Jeden ohřívák slouží především pro předehřev TUV pomocí solárního zařízení, druhý ohřívák ohřívá předehřátou TUV na požadovanou teplotu. Max. povolená teplota vody v ohříváku je 100 C a max. tlak je 0,6 MPa = 6 barů. Na každém akumulačním ohříváku budou instalovány kontrolní teploměry, provozní a havarijní termostaty, teplotní čidlo pro solár apod. Na zásobnících budou po předchozí dohodě s výrobcem provedeny úpravy snížení ohříváku, návarky pro cirkulace a pro regulaci a měření aj. Detailní výkres ohříváku s požadovanými úpravami je součástí tohoto projektu. V revizním otvoru každého ohříváku bude instalována měděná topná vložka 16 m2. Vnitřní plocha ohříváku bude po předchozím otryskání opatřena vnitřním antikorozním nátěrem SA21/2, Zn základ a nátěrem Bisil, což splňuje hygienické požadavky na pitnou vodu. K ohříváku bude dodán hygienický atest. Nátěr a otryskání je nutno uvést v objednávce. Aby nedošlo k poškození nátěru, není možné v blízkosti nádrže svařovat. Průměr akumulační nádoby je 2000 mm bez přírub, výška 4000 mm, hmotnost asi 3000 kg. Vstupní vrata do strojovny jsou vysoká 4100 mm, šířka vrat je dostatečná. V plášti každého akumulačního zásobníku budou pro omezení koroze instalovány dvě elektronické titanové anody IVAR DOUBLE s neomezenou životností. Napětí pro anodu 230 V, příkon asi 2,4 W. Každá anoda IVAR DOUBLE má dvě titanové tyče, tzn. že v každé nádobě budou zhotoveny 4 návarky 1/2 s vnitřním závitem pro anody. Poznámka: Ohříváky musí být uzemněny a také musí být samostatně uzemněna topná vložka viz návod k montáži titanové anody. Ohřev TUV: Nabíjení obou ohříváků bude uskutečněno topnou vodou z kotelny o teplotě asi 90/70 oc, která bude protékat topnou vložkou 16 m2. Na topném okruhu každého ohříváku je instalován uzavírací ventil Sauter se servopohonem Sauter, uzavírací armatury, odvzdušňovací a vypouštěcí armatury. Cirkulaci topné vody zajisti stávající čerpadlo v kotelně. Studená voda, TUV, cirkulace TUV, solár a ochozy: Stávající přívod studené vody prochází stávající úpravnou vody do strojovny. Ve strojovně bude na toto potrubí napojeno nové plastové potrubí DN 80 s uzavírací armaturou, vypouštěcím kohoutem a zpětnou klapkou, pojistným ventilem nastaveným na otevírací přetlak 0,6 MPa a

4 4 tlakoměr s trojcestným kohoutem. Mezi ohřívákem TUV a pojistným ventilem nesmí být uzavírací armatura. Popsané potrubí DN 80 bude zavedeno do spodní části nového ohříváku TUV, který bude sloužit především pro předehřev TUV pomocí soláru. Výstup studené vody předehřáté solárem bude z horní části ohříváku pro předehřev TUV a bude zaveden do spodní části ohříváku pro ohřev TUV. Na tomto potrubí DN 80 budou instalovány potřebné armatury, tj. uzavírací armatura, vypouštěcí kohout, zpětná klapka, pojistný ventil nastavený na otevírací přetlak 0,6 MPa a tlakoměr s trojcestným kohoutem. V ohříváku pro ohřev TUV bude TUV ohřáta na požadovanou teplotu pomocí plynových kotlů a topné vložky 16 m2. Výstup TUV DN 80 z ohříváku pro ohřev TUV bude pod stropem strojovny napojen na stávající rozvod TUV do objektů. Cirkulace TUV, kterou zajišťují stávající čerpadla Sigma (výtlak čerpadel bude doplněn zpětnými klapkami a novými uzavíracími kohouty) bude napojena na vstup studené (předehřáté) vody do ohříváku pro ohřev TUV, což zajistí ohřev celého objemu ohříváku, tj. i objemu vody pod topnou vložkou 16 m2. Na cirkulačním potrubí TUV bude instalován trojcestný přepínací ventil Esbe se servomotorem. Ventil Esbe bude ovládán termostatem bližší popis viz odstavec Regulace TUV. Poznámka: Po instalaci zpětných klapek na výtlak čerpadel doporučuji vyzkoušet, zda k cirkulaci nepostačí provoz pouze jednoho čerpadla. Potrubí solárního zařízení DN 40 bude napojeno na okruh ohříváku pro předehřev TUV. Na přívod studené vody DN 80 do ohříváku bude napojeno solární potrubí DN 40, které přivede vodu do deskového výměníku soláru. Potrubí solárního zařízení DN 40 s předehřátou vodou z deskového výměníku bude napojeno na výstup DN 80 studené (předehřáté vody) z ohříváku pro předehřev TUV. Ohříváky jsou zapojeny do série, z ohříváku pro předehřev TUV proudí studená (předehřátá) voda do ohříváku pro ohřev TUV. Rozvod potrubí je doplněn ochozy, které v případě potřeby umožní provozovat každý ohřívák samostatně, nezávisle na druhém ohříváku, což může být využito v případě poruchy nebo údržby. Za normálního provozu budou ochozy uzavřeny. Expanzní nádoby: Proti odkapávání pojistných ventilů ohříváků TUV bude na každý ohřívák napojena expanzní nádoba pro studenou pitnou vodu Ivar s výměnnou membránou o objemu 500 litrů, max. tlak 1,0 MPa. Tlak plynu v expanzní nádobě bude nastaven na hodnotu asi 0,32 MPa = 3,2 baru, tj. na hodnotu asi o 0,2 baru vyšší než je tlak na přívodu studené vody do ohříváku TUV. Před uvedením expanzních nádob do provozu bude zhotovena výchozí revize. Úpravna vody Bude ponechána stávající úpravna TUV. Regulace TUV: Ohřev TUV bude i nadále řízen provozními termostaty. V ohříváku pro předehřev i pro ohřev TUV budou instalovány provozní termostaty Siemens s kapilárou délky 700 mm, které snímají teplotu TUV v ohříváku a v závislosti na teplotě TUV otevírají a zavírají ventil Sauter se servomotorem Sauter a řídí tak přívod topné vody z kotelny do ohříváku. Provozní termostaty budou nastaveny na teplotu 55 oc. Provozní termostaty budou doplněny havarijními kapilárovými termostaty, které budou nastaveny na teplotu 65 oc. Otevírání a zavírání ventilu Sauter se servomotorem Sauter u ohříváku pro předehřev TUV bude řízeno nejen provozním termostatem, ale také hodinami Siemens s časovým spínačem. Protože často nastane situace, kdy voda v ohříváku TUV pro předehřev solárem nebude ohřáta, povolí spínací hodiny asi 3 hodiny před začátkem sprchování otevření ventilu Sauter a pokud v ohříváku nebude požadovaná teplota 55 C, bude ohřívák natopen pomocí kotlů. S koncem nebo před koncem doby sprchování spínací hodiny

5 5 uzavřou ventil Sauter. Ohřívák pro předehřev TUV se během sprchování plní studenou vodou a bude tak připraven na případný ohřev solárem další den. Dobu sprchování stanoví provozovatel a podle toho budou nastaveny spínací hodiny. Na cirkulačním potrubí TUV bude instalován trojcestný přepínací ventil Esbe se servomotorem. Ventil Esbe bude ovládán termostatem Siemens s kapilárou nastaveným na 58 oc, umístěným v ohříváku pro předehřev TUV. Pokud by činností solárního zařízení došlo k ohřátí předehřívané TUV na teplotu 58 oc (velmi nepravděpodobné), dojde k přestavení trojcestného ventilu Esbe a cirkulace TUV bude zavedena do ohříváku pro předehřev TUV. Přestavení trojcestného ventilu ochladí ohřívák pro předehřev TUV a současně začne dopravovat ohřátou TUV do ohříváku pro ohřev TUV. Napojení této větve cirkulace TUV bude na nátrubek 2 v ½ výšky nádrže. Oběhová čerpadla: Budou ponechána stávající. Nátěry: Veškeré nové ocelové potrubí a závěsy (pokud nemají povrchovou úpravu od výrobce) budou natřeny základním nátěrem. Nátěry v objektu poškozené při montáži budou opraveny. Orientační štítky: Budou zhotoveny orientační štítky s popisem a na potrubí bude označen směr proudění kapaliny. Topná voda pro TUV přívod Topná voda pro TUV vrat Trojcestný směšovací ventil cirkulace TUV Cirkulace TUV Rozvod TUV Pojistný ventil - TUV Akumulační ohřívák předehřev TUV Akumulační ohřívák ohřev TUV Čerpadlo cirkulace TUV Provozní termostat Havarijní termostat Termostat cirkulace TUV a další podle požadavku investora Tepelná izolace: Tepelná izolace stojatých ohříváků vody bude provedena minerální plstí tl. 120 mm s povrchovou úpravou Al folií v šestihranném pletivu Potrubí Ø 50 až Ø 63 mm a armatury bude opatřeno tepelnou izolací minerální plstí tl. 60 mm s povrchovou úpravou Al folií v šestihranném pletivu. Potrubí Ø 90 mm a armatury bude opatřeno tepelnou izolací minerální plstí tl. 80 mm s povrchovou úpravou Al folií v šestihranném pletivu. Tloušťka tepelné izolace byla stanovena výpočtem a vyhovuje požadavkům vyhlášky č. 193/2007. Potrubí a armatury studené vody bude opatřeno tepelnou izolací proti rosení. Pojistné potrubí k expanzním nádobám nesmí být izolováno. Demontáž:

6 6 Stávající akumulační nádrže včetně armatur a části potrubí ÚT, TUV a cirkulace TUV budou demontovány. Zkouška zařízení: Po ukončení topenářských a instalatérských prací bude uskutečněna zkouška zařízení podle ČSN Zkouška se skládá ze dvou částí - 1) ze zkoušky těsnosti 2) z provozní zkoušky (dříve topná zkouška) Vliv stavby na životní prostředí: Stavba nebude mít žádný negativní vliv na životní prostředí. Odpady vzniklé stavbou budou vytříděné podle druhů a kategorií odpadů dle platných vyhlášek. Zneškodňovány budou pouze prostřednictvím oprávněných fyzických nebo právnických osob a výhradně na zařízeních k tomu určených a technicky způsobilých. V případě vzniku nebezpečných odpadů bude s nimi nakládáno v souladu s 16a 18 zákona č. 185/2001 Sb. o odpadech. Doklady o zneškodnění odpadů vzniklých na stavbě doloží investor před kolaudačním řízením nebo ukončením stavby. Bezpečnost práce: Při realizaci stavby se musí dodržet zákoník práce a podmínky vyhlášky ČÚBP č. 48/1982 Sb., které stanoví základní požadavky k zajištění bezpečnosti práce. a technických zařízení na stavbách. Dodavatel stavebních úprav zajistí podmínky bezpečnosti práce. Rámcový zákonný základ je v ustanovení 3 zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci. K jeho provedení bylo vydáno nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví na staveništích. Požadavky na ostatní profese: Elektro a RAM: Zapojit nové termostaty, spínací hodiny a přemístit solární teplotní čidlo do jímky v novém ohříváku pro předehřev TUV. Uzemnění ohříváků a topných vložek a revize elektro. Případné změny a úpravy při realizaci projektu budou včas konzultovány s projektantem. Červenec 2014 Vypracoval: Ing. R. Procházka - TERMOPROJEKT Okrajová Chomutov

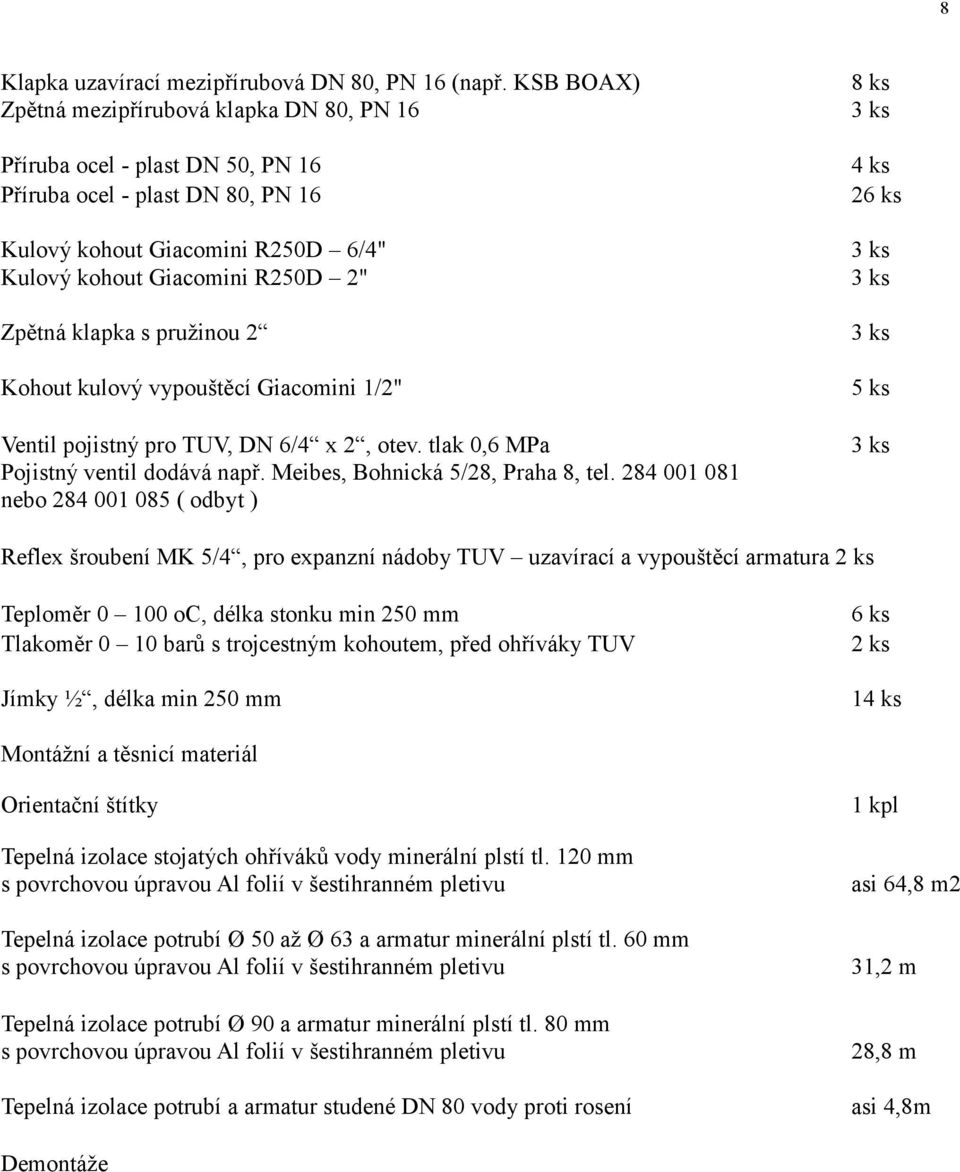

7 7 tel., fax Výpis hlavních materiálů: Ohřívák vody stojatý typ OVS - objem litrů - Topná vložka 16 m2-cu - Max. tlak 6/6 bar Max. teplota 100/100 oc - - Vnitřní povrch: otryskání na SA21/2, Zn základ, bisil-hygienický atest - Vnější povrch: 2 x základní nátěr s Ohřívák s příslušenstvím dodává např. DRUKOV družstvo, Cejl 18, Brno Telefonní ústředna Přímé linky: odbyt Vedoucí provozu (i fax) technik p. Zika Milan tel Expanzní nádoba pro TUV Ivar, typ IVAFCV 500, PN 10 Elektronická ochranná anoda IVAR AE 2, obj.č Výrobky Ivar dodává např. IVAR CS s.r.o. tel ks Termostat kapilárový jímkový Siemens RAK-TR.1000H-B, rozsah 15 až 95 oc, nastavit 55 C, délka kapiláry 700 mm, jímka délky min 250 mm Termostat omezovací (havarijní) kapilárový jímkový Siemens RAK-TB.1420S, rozsah 65 až 80 oc, nastavit 65 oc, délka kapiláry 700 mm, jímka délky min 250 mm Spínací hodiny Siemens typ SEH62.1 na DIN lištu, rezerva chodu 72 hodin Potrubí ocelové závitové, mat DN 50 (2") Potrubí ocelové bezešvé, mat DN 80 (Ø 89/3,5) 3 m 6 m Potrubí plastové PPR, PN 16 DN 40 Ø 50/6,9 mm 14,4 m DN 50 Ø 63/8,6 mm 16,8 m DN 80 Ø 90/12,3 mm 33,6 + kolena, přechodky, příruby apod. m Trojcestný přepínací ventil ESBE typ VRG 231, DN 50, obj.č Servomotor ARA 655, 230 V, obj.č Výrobky ESBE dodává např. REMAK trade a.s., Zuberská 2661, Rožnov pod Radhoštěm, tel nebo např. Gienger, velkoobchod s.r.o.

8 8 Klapka uzavírací mezipřírubová DN 80, PN 16 (např. KSB BOAX) Zpětná mezipřírubová klapka DN 80, PN 16 Příruba ocel - plast DN 50, PN 16 Příruba ocel - plast DN 80, PN 16 Kulový kohout Giacomini R250D 6/4" Kulový kohout Giacomini R250D 2" Zpětná klapka s pružinou 2 Kohout kulový vypouštěcí Giacomini 1/2" Ventil pojistný pro TUV, DN 6/4 x 2, otev. tlak 0,6 MPa Pojistný ventil dodává např. Meibes, Bohnická 5/28, Praha 8, tel nebo ( odbyt ) 8 ks 4 ks 26 ks 5 ks Reflex šroubení MK 5/4, pro expanzní nádoby TUV uzavírací a vypouštěcí armatura Teploměr oc, délka stonku min 250 mm Tlakoměr 0 10 barů s trojcestným kohoutem, před ohříváky TUV Jímky ½, délka min 250 mm 6 ks 14 ks Montážní a těsnicí materiál Orientační štítky Tepelná izolace stojatých ohříváků vody minerální plstí tl. 120 mm s povrchovou úpravou Al folií v šestihranném pletivu Tepelná izolace potrubí Ø 50 až Ø 63 a armatur minerální plstí tl. 60 mm s povrchovou úpravou Al folií v šestihranném pletivu Tepelná izolace potrubí Ø 90 a armatur minerální plstí tl. 80 mm s povrchovou úpravou Al folií v šestihranném pletivu 1 kpl asi 64,8 m2 31,2 m 28,8 m Tepelná izolace potrubí a armatur studené DN 80 vody proti rosení asi 4,8m Demontáže
