1 1. ÚVOD A PŘEDMĚT NABÍDKY Společenství vlastníků bytových jednotek bytových domů na tř. Kpt. Jaroše 4 a 4A v Brně se rozhodlo předběžně poptat dodávku a instalaci nového zařízení předávací stanice tepla v souvislosti s budoucím přechodem primárního topného média z páry na horkou vodu. Dodávka bude upřesněna na základě Projektu pro provádění stavby a osobního jednání. Níže připojený text si klade za úkol seznámit případné dodavatele se stávajícím stavem výměníkové stanice a taky poskytnout nezbytné minimum informací, nezbytných pro odhad dodávky nového zařízení. Adresy a vlastníci domů: tř. Kpt. Jaroše 1923/4 a 1968/4A, Brno-Černá pole Vlastníkem objektu je společenství vlastníků jednotek Dosavadním provozovatelem zařízení jsou Teplárny Brno, a.s.

vodu. Dodávka bude upřesněna na základě Projektu pro provádění stavby a osobního jednání.

2 2. STÁVAJÍCÍ STAV A POPIS ZDROJE TEPLA Tř. Kpt. Jaroše 1923/4 a 1968/4A Bytový dům je šesti podlažní se suterénem a plochou střechou, je zateplený a má plastová okna a nachází se zde celkem 38 bytů. V suterénu bytového domu je technická místnost, do které je přivedena parovodní přípojka z ulice tř. Kpt. Jaroše. V budoucnu se bude měnit primární topné médium z páry na horkou vodu a dojde k rekonstrukci parní předávací stanice tepla na horkovodní. Parní rozvod se v technické místnosti dělí na dvě větve větev vytápění a větev přípravy teplé vody. Každá větev má svůj parní stojatý výměník tepla. Kondenzát z obou větví je sveden do kalníku a dále do kondenzátní nádrže odkud je kondenzátním čerpadlem zpět přečerpáván do kondenzátní sítě Tepláren Brno, a.s. Měřič tepla je umístěn na kondenzátním potrubí mezi kalníkem a kondenzátní nádrží. Větev přípravy teplé vody: Na primární straně vstupuje pára přes regulační ventil do stojatého výměníku pára/voda firmy DRUKOV typu SVD 1,2 194/10 a roku výroby Ohřátá voda z výměníku je ukládána do akumulační nádoby o objemu 800 litrů od firmy DRUKOV a roku výroby Oběh teplé vody mezi výměníkem a akumulační nádobou zajišťuje nabíjecí čerpadlo WILO TOP-Z30/7 RG s rokem výroby 2011 umístěné před vstupem do výměníku. Dále je zde umístěn pojistný ventil, expanzní nádoba, uzavírací armatury, filtr hrubých nečistot, teploměry a tlakoměry. Na akumulační nádobu je napojena teplá, studená a cirkulační voda. Cirkulaci teplé vody zajišťuje cirkulační čerpadlo WILO Star Z25/2 s rokem výroby Stránka 2 z 10

V budoucnu se bude měnit primární topné médium z páry na horkou vodu a dojde k rekonstrukci parní předávací stanice tepla na horkovodní.

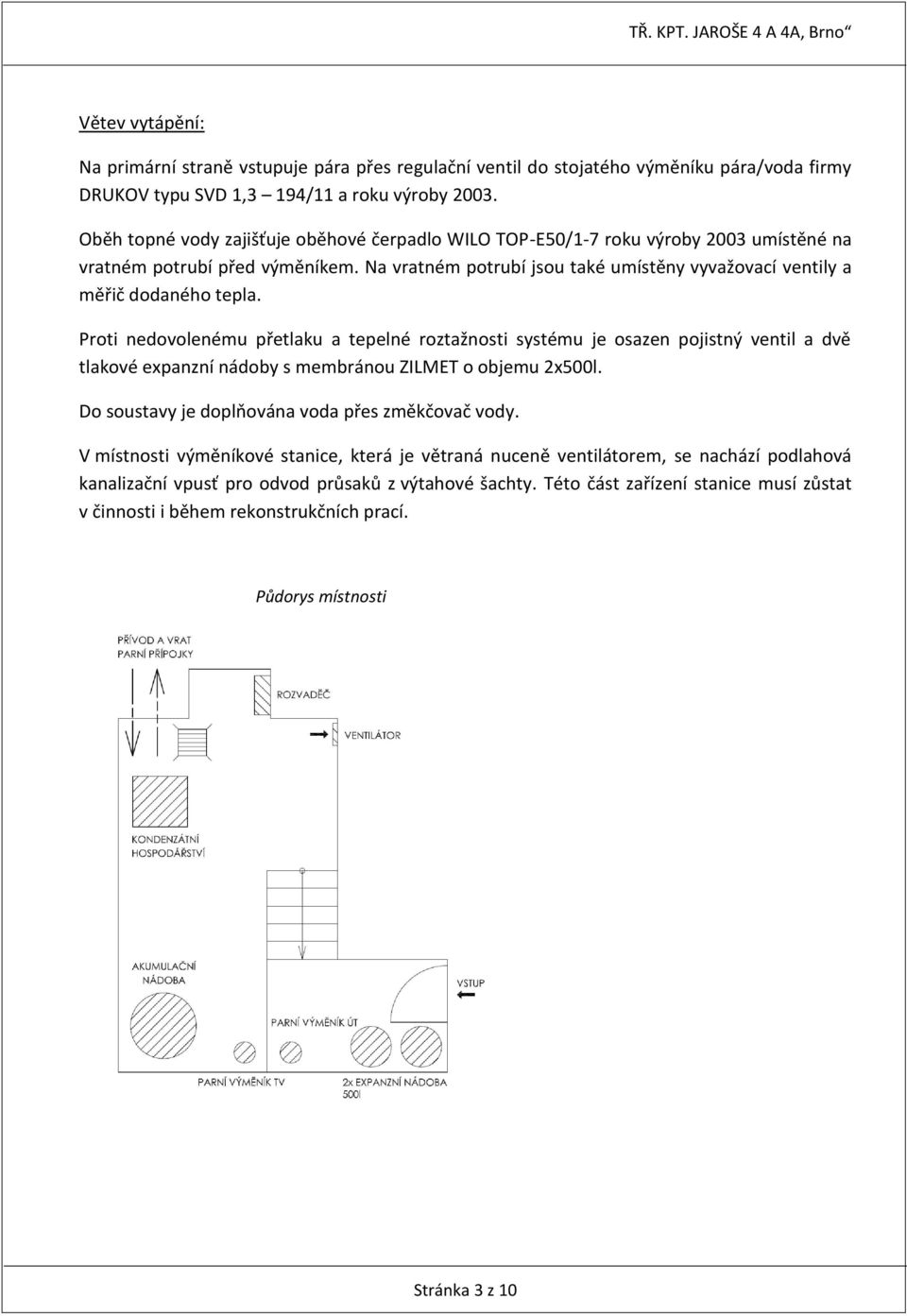

3 Větev vytápění: Na primární straně vstupuje pára přes regulační ventil do stojatého výměníku pára/voda firmy DRUKOV typu SVD 1,3 194/11 a roku výroby Oběh topné vody zajišťuje oběhové čerpadlo WILO TOP-E50/1-7 roku výroby 2003 umístěné na vratném potrubí před výměníkem. Na vratném potrubí jsou také umístěny vyvažovací ventily a měřič dodaného tepla. Proti nedovolenému přetlaku a tepelné roztažnosti systému je osazen pojistný ventil a dvě tlakové expanzní nádoby s membránou ZILMET o objemu 2x500l. Do soustavy je doplňována voda přes změkčovač vody. V místnosti výměníkové stanice, která je větraná nuceně ventilátorem, se nachází podlahová kanalizační vpusť pro odvod průsaků z výtahové šachty. Této část zařízení stanice musí zůstat v činnosti i během rekonstrukčních prací. Půdorys místnosti Stránka 3 z 10

Na vratném potrubí jsou také umístěny vyvažovací ventily a měřič dodaného tepla.

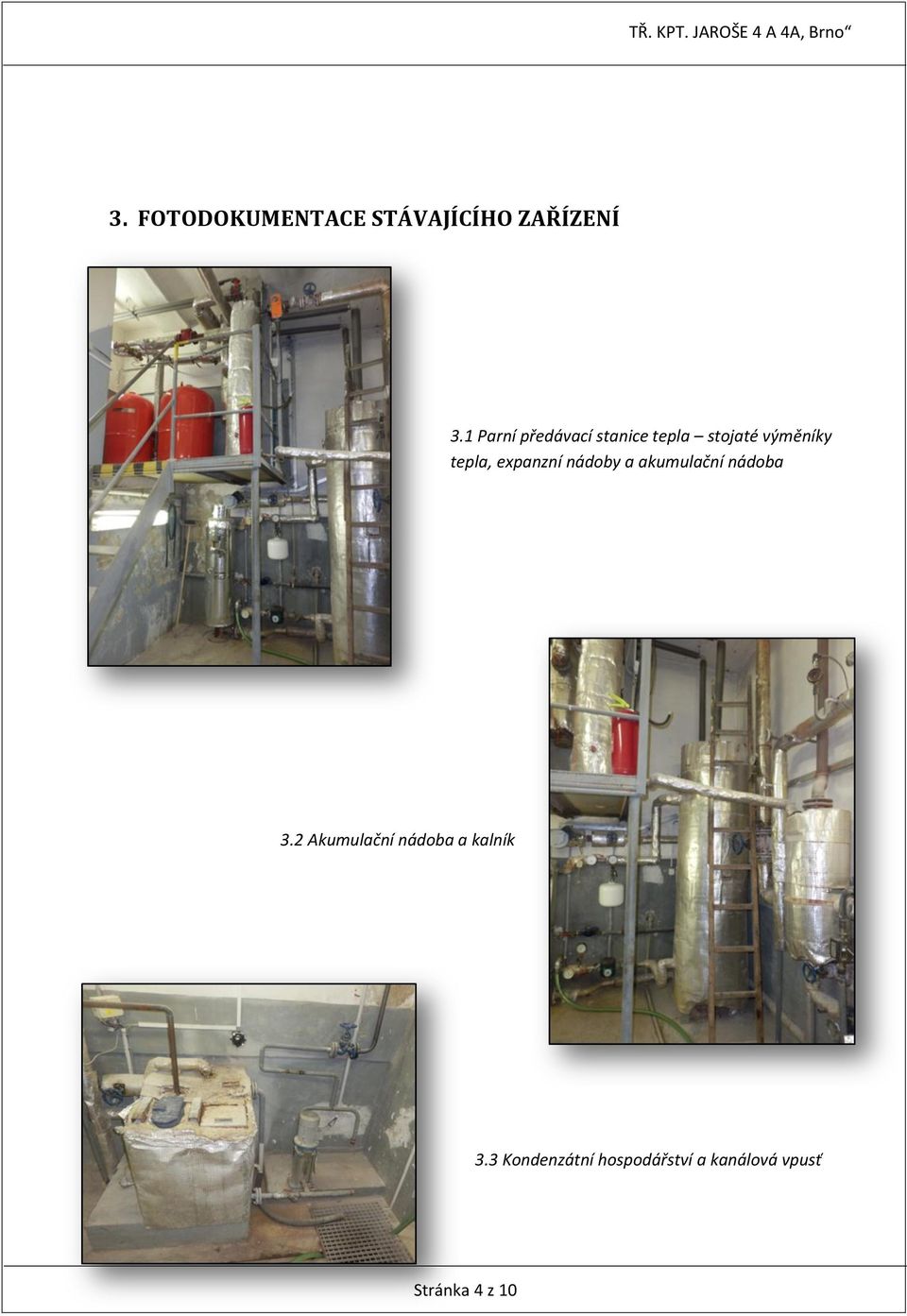

4 3. FOTODOKUMENTACE STÁVAJÍCÍHO ZAŘÍZENÍ 3.1 Parní předávací stanice tepla stojaté výměníky tepla, expanzní nádoby a akumulační nádoba 3.2 Akumulační nádoba a kalník 3.3 Kondenzátní hospodářství a kanálová vpusť Stránka 4 z 10

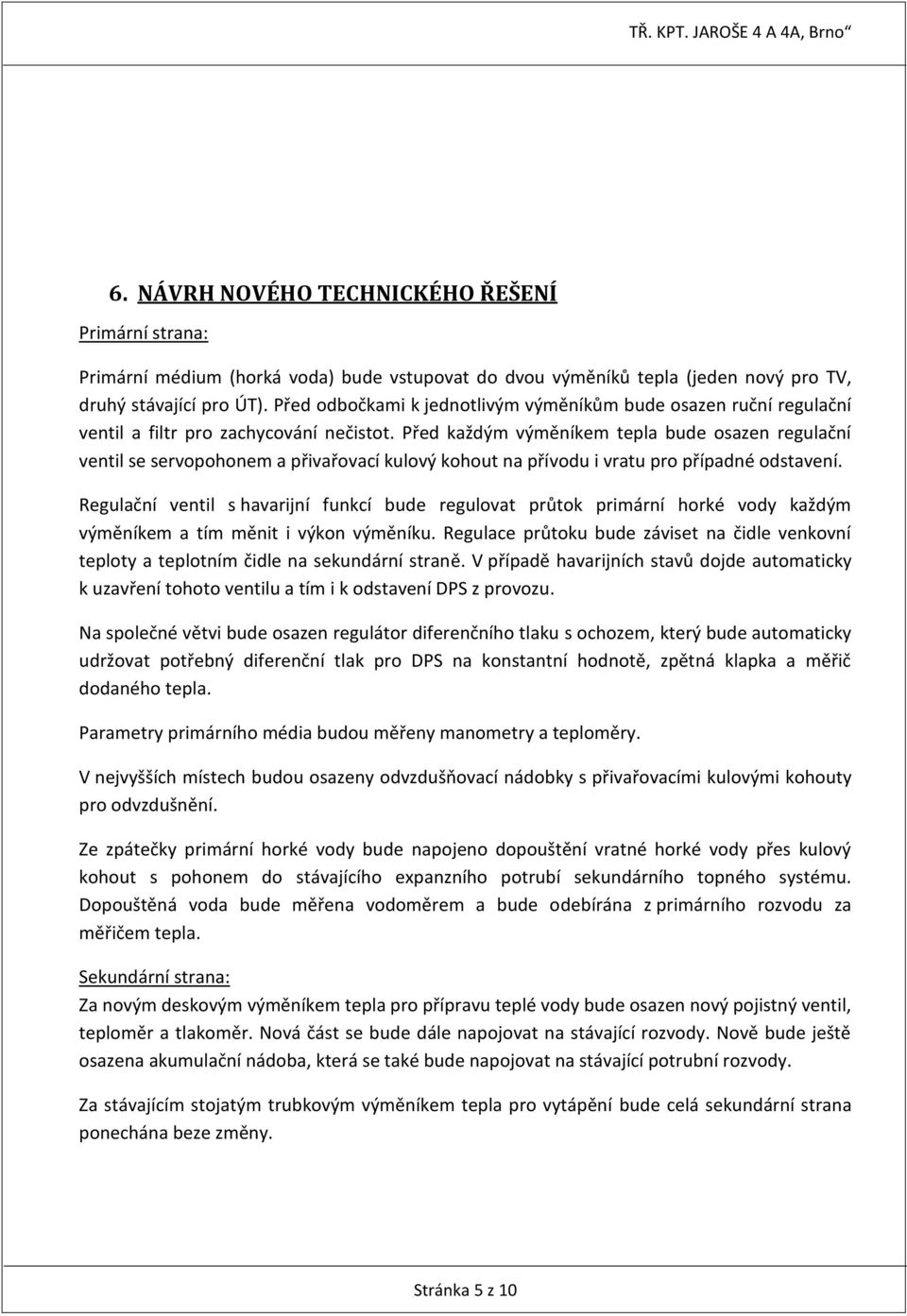

5 6. NÁVRH NOVÉHO TECHNICKÉHO ŘEŠENÍ Primární strana: Primární médium (horká voda) bude vstupovat do dvou výměníků tepla (jeden nový pro TV, druhý stávající pro ÚT). Před odbočkami k jednotlivým výměníkům bude osazen ruční regulační ventil a filtr pro zachycování nečistot. Před každým výměníkem tepla bude osazen regulační ventil se servopohonem a přivařovací kulový kohout na přívodu i vratu pro případné odstavení. Regulační ventil s havarijní funkcí bude regulovat průtok primární horké vody každým výměníkem a tím měnit i výkon výměníku. Regulace průtoku bude záviset na čidle venkovní teploty a teplotním čidle na sekundární straně. V případě havarijních stavů dojde automaticky k uzavření tohoto ventilu a tím i k odstavení DPS z provozu. Na společné větvi bude osazen regulátor diferenčního tlaku s ochozem, který bude automaticky udržovat potřebný diferenční tlak pro DPS na konstantní hodnotě, zpětná klapka a měřič dodaného tepla. Parametry primárního média budou měřeny mmetry a teploměry. V nejvyšších místech budou osazeny odvzdušňovací nádobky s přivařovacími kulovými kohouty pro odvzdušnění. Ze zpátečky primární horké vody bude napojeno dopouštění vratné horké vody přes kulový kohout s pohonem do stávajícího expanzního potrubí sekundárního topného systému. Dopouštěná voda bude měřena vodoměrem a bude odebírána z primárního rozvodu za měřičem tepla. Sekundární strana: Za novým deskovým výměníkem tepla pro přípravu teplé vody bude osazen nový pojistný ventil, teploměr a tlakoměr. Nová část se bude dále napojovat na stávající rozvody. Nově bude ještě osazena akumulační nádoba, která se také bude napojovat na stávající potrubní rozvody. Za stávajícím stojatým trubkovým výměníkem tepla pro vytápění bude celá sekundární strana ponechána beze změny. Stránka 5 z 10

Před každým výměníkem tepla bude osazen regulační ventil se servopohonem a přivařovací kulový kohout na přívodu i vratu pro případné odstavení.

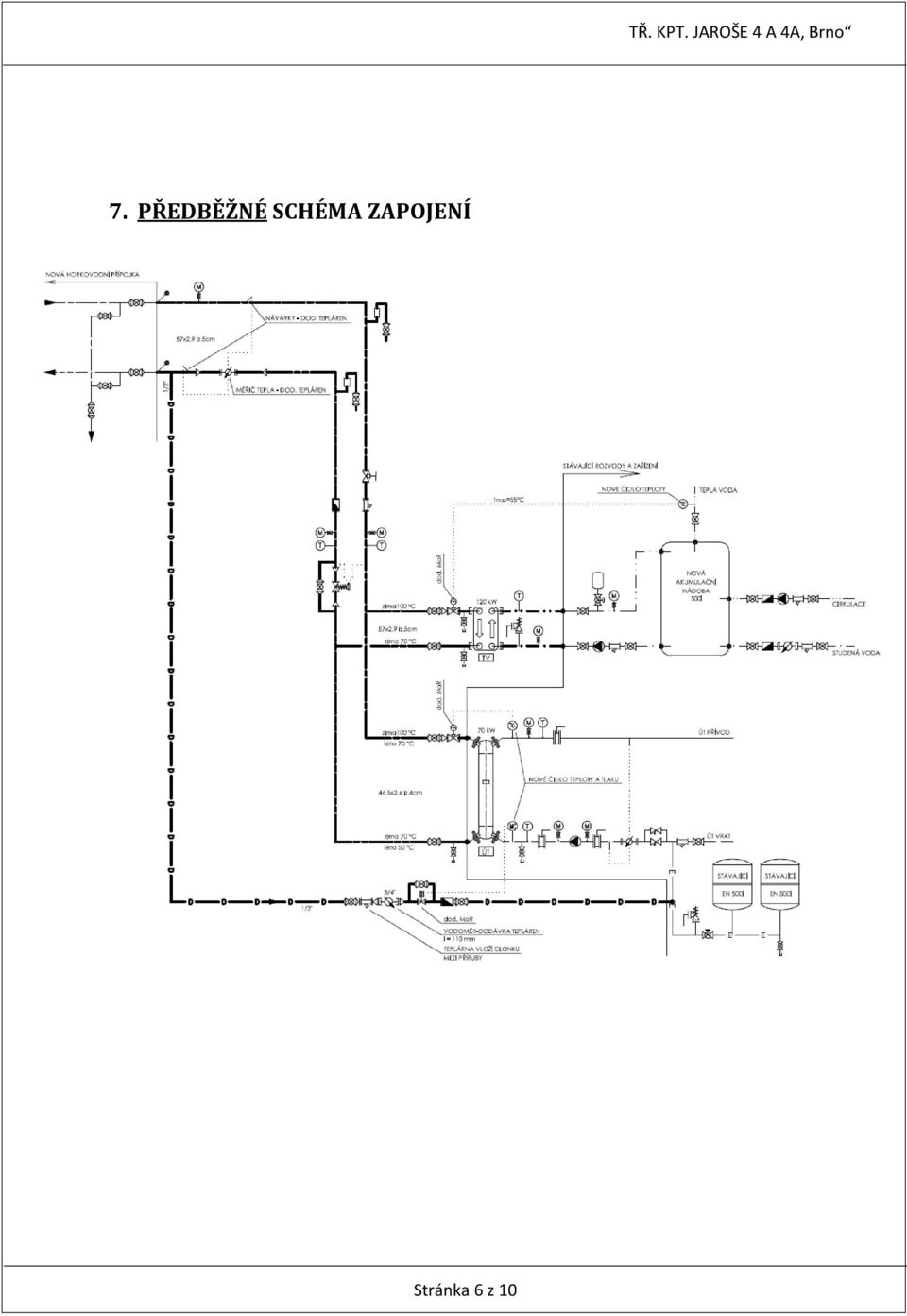

6 7. PŘEDBĚŽNÉ SCHÉMA ZAPOJENÍ Stránka 6 z 10

7 8. DODÁVKOVÝ LIST je zahrnuto poznámka PRIMÁRNÍ ČÁST Mmetr s příslušenstvím 3x Odvzdušňovací nádobka 2x Vypouštěcí kohout 5x Ruční regulační ventil + Izolační pouzdro + Protipříruby Filtr přírubový + Izolační pouzdro + Protipříruby Teploměr s příslušenstvím 2x Přivařovací kulový kohout 5x + Izolační pouzdro Regulační ventil se servopohonem + čidlo 2x Trubkový výměník tepla pro ÚT ne stávající Deskový výměník tepla pro TV SWEP 120 kw + Izolace výměníku tepla + Šroubení Regulátor dif. tlaku + Protipříruby Zpětná klapka + Izolační pouzdro + Protipříruby Měřič tepla vč. návarků Redukce 6x Potrubí ocelové bezešvé 2 x 10 m DN x 3 m DN 25 + Izolace potrubí DOPOUŠTĚNÍ, VYPOUŠTĚNÍ A ODVZDUŠNĚNÍ Přivařovací kulový kohout 3x Filtr Redukce 2x Vodoměr doplňování Kulový kohout s pohonem + čidlo Zpětná klapka Potrubí ocelové 3 m DN 20 Stránka 7 z 10

Deskový výměník tepla pro TV SWEP 120 kw + Izolace výměníku tepla + Šroubení Regulátor dif. tlaku + Protipříruby Zpětná klapka + Izolační pouzdro + Protipříruby Měřič tepla vč.

8 je zahrnuto poznámka VĚTEV VYTÁPĚNÍ Stávající zařízení ne VĚTEV PŘÍPRAVY TUV Pojistný ventil SV DUCO Teploměr s příslušenstvím Mmetr s příslušenstvím Akumulační nádrž REGULUS, ROBC 500, 500l Potrubí ocelové bezešvé 5 m DN 32 Izolace potrubí Potrubí plastové + izolace 10 m DN 32 a 10 m DN 25 OSTATNÍ Topná zkouška 48 hodin Orientační štítky toku média Uložení potrubí Nátěry MONTÁŽE Montážní práce DEMONTÁŽE Demontáž a likvidace OSTATNÍ POLOŽKY Projekt skutečného provedení Technologie, MaR Měření hlučnosti Autorský dozor Návrh provozního řádu Kontrola a revize zařízení EN-ÚT, EN-TV Stavební úpravy ne VEDLEJŠÍ ROZPOČTOVÉ NÁKLADY Ztížené výrobní podmínky Mimostaveništní doprava Zařízení staveniště Kompletační činnost Stránka 8 z 10

potrubí Nátěry MONTÁŽE Montážní práce DEMONTÁŽE Demontáž a likvidace OSTATNÍ POLOŽKY Projekt skutečného provedení Technologie, MaR Měření hlučnosti Autorský dozor Návrh provozního

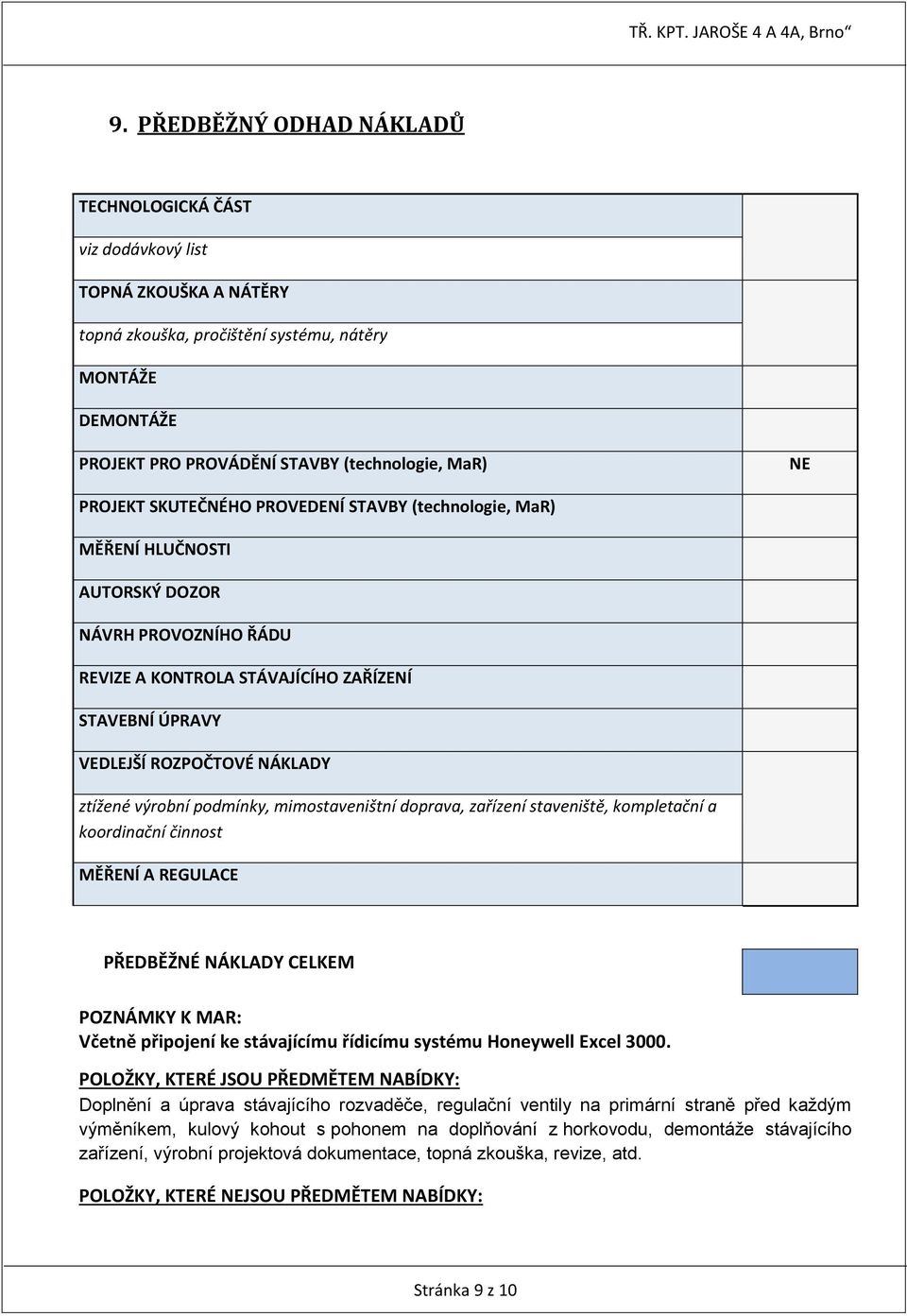

9 9. PŘEDBĚŽNÝ ODHAD NÁKLADŮ TECHNOLOGICKÁ ČÁST viz dodávkový list TOPNÁ ZKOUŠKA A NÁTĚRY topná zkouška, pročištění systému, nátěry MONTÁŽE DEMONTÁŽE PROJEKT PRO PROVÁDĚNÍ STAVBY (technologie, MaR) NE PROJEKT SKUTEČNÉHO PROVEDENÍ STAVBY (technologie, MaR) MĚŘENÍ HLUČNOSTI AUTORSKÝ DOZOR NÁVRH PROVOZNÍHO ŘÁDU REVIZE A KONTROLA STÁVAJÍCÍHO ZAŘÍZENÍ STAVEBNÍ ÚPRAVY VEDLEJŠÍ ROZPOČTOVÉ NÁKLADY ztížené výrobní podmínky, mimostaveništní doprava, zařízení staveniště, kompletační a koordinační činnost MĚŘENÍ A REGULACE PŘEDBĚŽNÉ NÁKLADY CELKEM POZNÁMKY K MAR: Včetně připojení ke stávajícímu řídicímu systému Honeywell Excel POLOŽKY, KTERÉ JSOU PŘEDMĚTEM NABÍDKY: Doplnění a úprava stávajícího rozvaděče, regulační ventily na primární straně před každým výměníkem, kulový kohout s pohonem na doplňování z horkovodu, demontáže stávajícího zařízení, výrobní projektová dokumentace, topná zkouška, revize, atd. POLOŽKY, KTERÉ NEJSOU PŘEDMĚTEM NABÍDKY: Stránka 9 z 10

výrobní podmínky, mimostaveništní doprava, zařízení staveniště, kompletační a koordinační činnost MĚŘENÍ A REGULACE PŘEDBĚŽNÉ NÁKLADY CELKEM POZNÁMKY K MAR: Včetně připojení ke stávajícímu řídicímu

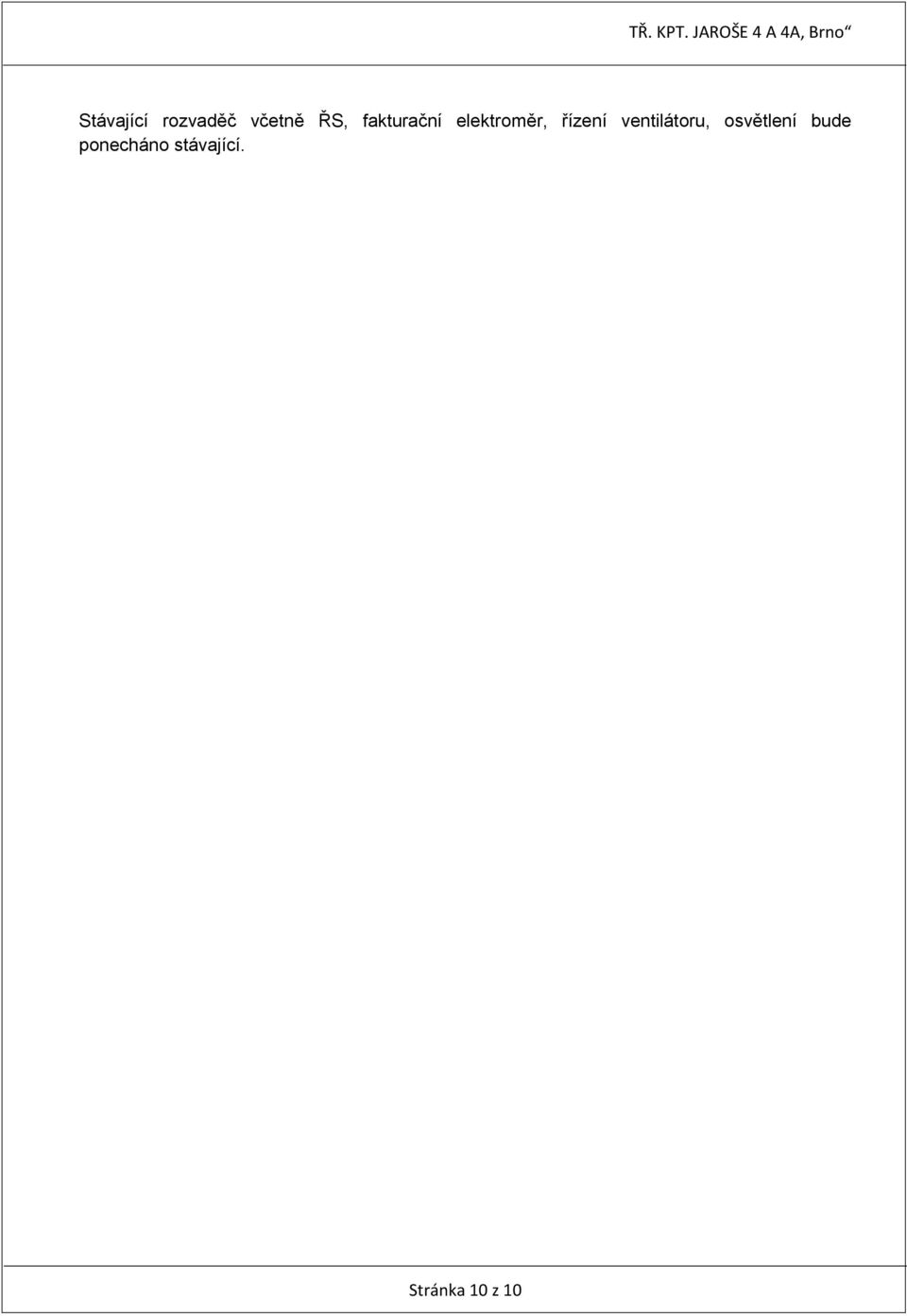

10 Stávající rozvaděč včetně ŘS, fakturační elektroměr, řízení ventilátoru, osvětlení bude ponecháno stávající. Stránka 10 z 10
